Handling BESKRIVNING AV FÖRORENINGSSITUATIONEN INOM DETALJPLAN ETAPP 1A, NORRA KAJEN

Transkript

1 Handling BESKRIVNING AV FÖRORENINGSSITUATIONEN INOM DETALJPLAN ETAPP 1A, NORRA KAJEN RAPPORT

2 UPPDRAG , Etapp 1A Norra kajen Utredning förorenad mark Titel på rapport: Beskrivning av föroreningssituationen inom detaljplan etapp 1A, Norra kajen Status: Handling Datum: MEDVERKANDE Beställare: Kontaktperson: Norra Kajen Exploatering AB Christer Ersson Konsult: Uppdragsansvarig: Kvalitetsgranskare: Tyréns AB Nina Nilsson Erica Dahlqvist REVIDERINGAR Revideringsdatum Version: Initialer: ÅR-MÅN-DAG Namn, Företag Namn, Företag Tyréns AB Lasarettsgatan Örnsköldsvik Tel: Säte: Stockholm Org.nr:

3 INNEHÅLLSFÖRTECKNING 1 INLEDNING BEFINTLIGA FÖRHÅLLANDEN OMRÅDESBESKRIVNING KORTFATTAD HISTORIK GEOTEKNISKA FÖRHÅLLANDEN PLANERAD MARKANVÄNDNING/FÖRUTSÄTTNINGAR FÖR RISKBEDÖMNINGEN ÅTGÄRDSMÅL OCH RIKTVÄRDEN ÖVERGRIPANDE ÅTGÄRDSMÅL RIKTVÄRDEN FÖR FÖRORENAD MARK OCH GRUNDVATTEN GENERELLA RIKTVÄRDEN PLATSSPECIFIKA RIKTVÄRDEN INOM NORRA KAJEN BESKRIVNING AV FÖRORENINGSSITUATIONEN FÖRORENINGSITUATION INOM AKTUELLT OMRÅDE FÖRORENING I MARK UPPSKATTNING AV FÖRORENINGSSITUATION BASERAT PÅ ETAPP 1B FÖRORENINGSSITUATION I GRUNDVATTEN FÖREKOMST AV ORGANISKT MATERIAL FÖREKOMST AV SULFIDJORD UTFÖRDA SANERINGSARBETEN I ANSLUTNING TILL OMRÅDET SANERING AV FÖRORENAD JORD PÅ FASTIGHETEN RORGÄNGAREN SANERING FÖR KAJ SANERING AV ETAPP 1B FÖRORENINGSSPRIDNING FRÅN OMRÅDET ÖVERSIKTLIG RISKBEDÖMNING REFERENSER Uppdrag: , Etapp 1A Norra kajen Utredning förorenad mark Beställare: Norra kajen Exploatering Handling O:\UME\284402\MG\_Text\PM Beskrivning av föroreningssituationen etapp 1A Norra kajen_rev.docx 3(15)

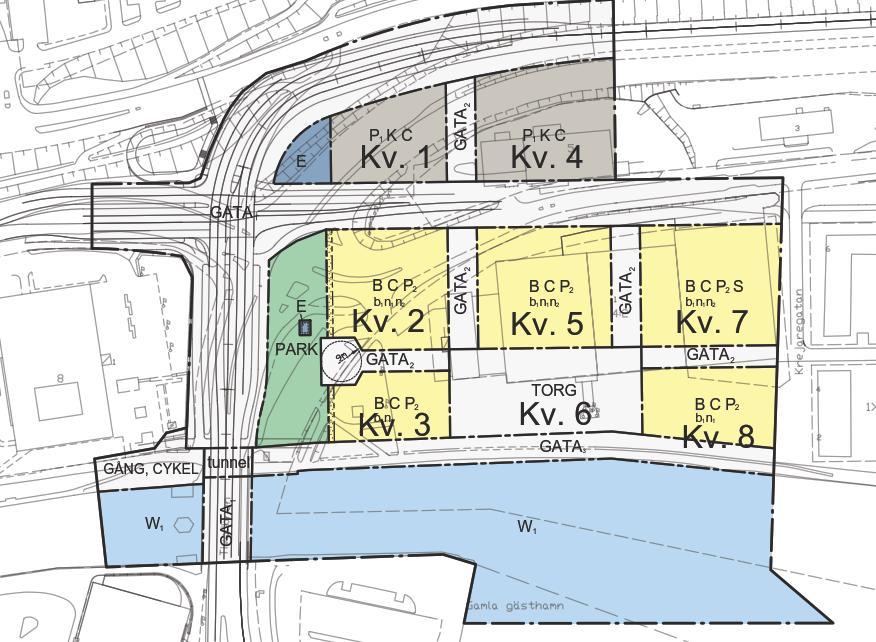

4 1 INLEDNING Inom området Norra Kajen i Sundsvalls kommun pågår en omvandling från industriområde till ett område med bostäder, parkmark, kontor och service. Utredningar av föroreningssituationen har gjorts i flera omgångar av olika delar av Norra Kajenområdet. Sanering har utförts av vissa delar parallellt med fördjupad provtagning av andra delar. I föreliggande rapport beskrivs de utredningar och saneringsarbeten som bedöms vara relevant för kommande arbeten inom detaljplan 1A, vilken är under framtagande. Detta PM utgör en beskrivning av föroreningssituationen utifrån utförda markundersökningar samt en bedömning av miljö- och hälsorisker kopplade till påträffade föroreningar. Detta PM ligger som grund för upphandling av entreprenadarbeten inom etapp 1A. 2 BEFINTLIGA FÖRHÅLLANDEN 2.1 OMRÅDESBESKRIVNING Det område som berörs av detaljplan 1A finns markerat i Figur 1. Berörda fastigheter är del av Norrmalm 3:18, Norrmalm 4:2, Rorgängaren 5 och del av Norrmalm 1:1. Det aktuella området utgörs främst av asfalterade kör- och parkeringsytor, byggnader samt gatumark. I den sydvästra delen av området finns även gräsytor. Området ligger i direkt anslutning till Sundsvallsfjärden vid Selångersåns mynning. I dagsläget har Beijer försäljningsverksamhet inom området samt att det finns kontorslokaler med tillhörande parkeringsplatser. Området gränsar till den intilliggande detaljplan 1B, öster om området, där byggnation pågår. Figur 1. Detaljplaneområde för detaljplan 1A. Urklipp ur plankarta, arbetsex. daterat Uppdrag: , Etapp 1A Norra kajen Utredning förorenad mark Beställare: Norra kajen Exploatering Handling O:\UME\284402\MG\_Text\PM Beskrivning av föroreningssituationen etapp 1A Norra kajen_rev.docx 4(15)

5 2.2 KORTFATTAD HISTORIK Stadsbyggnadskontoret på Sundsvalls kommun har upprättat en historisk beskrivning (Stadsbyggnadskontoret, 2015) av området. I denna framgår att området har använts som industriområde sedan 1850-talet. De verksamheter som har förekommit har t.ex. varit bjälkgropar, upplag av träkol och sannolikt även stenkol och koks. Inom fastigheten Rorgängaren 5 (kvarter 4 i figur 1) fanns en bilfirma med bensinstation, vilken har sanerats efter stängning på 1980-talet. Sanering har även utförts i samband med ombyggnad av fastigheten, se vidare under kapitel GEOTEKNISKA FÖRHÅLLANDEN Tidigare utförda geotekniska undersökningar visar att de översta marklagren inom området i huvudsak består av fyllning. Mäktighet och sammansättning hos denna fyllning varierar inom området men utgörs till största delen av grus, sand och silt, ibland med inslag av organiskt material, med 0,5-3 m mäktighet. Var dessa fyllnadsmassor härstammar ifrån är osäkert. Gällande innehåll av organiskt material, se vidare under kapitel 5.4. Fyllningen underlagras av sedimentjordar med varierande mäktighet (0->10m) och kornstorlek från siltig lera till sand. Av dessa sediment har lerig silt, siltig lera och lera en mäktighet på upp till 10 m. Sedimenten är delvis sulfidhaltiga, se vidare under kapitel 5.5. Under avlagrade sediment eller ibland direkt under fyllningen återfinns morän vilken ofta är grovkornig, grusig sandig morän. Berg har vid undersökningarna noterats på i en punkt på 27,2 m djup (borrpunkt GB3). Hejarstopp (kan motsvara pållängder) har erhållits på 8,4-25,6 m djup i undersökta punkter 3 PLANERAD MARKANVÄNDNING/FÖRUTSÄTTNINGAR FÖR RISKBEDÖMNINGEN Inom Norra kajen planeras en ny stadsdel med bostäder och kommersiella lokaler. Inom området som helhet planeras för 2500 bostadsrätter i flervåningshus och radhus, strandpromenad längs fjärdens inlopp, båtplatser, kaféer och miljöhus. Visionen är grönområden för lek och aktiviteter, förskolor, hotell, konst- och utställningshall, kommersiella lokaler, nöjesaktivitet, gång- och cykelstråk samt platser för social samvaro. Målet med stadsdelen är att den ska vara långsiktigt hållbar och ekologisk. Utformningen ska minska behovet av transporter, lokala lösningar för energiförsörjning, vatten och avfallshantering ska skapas och i första hand ska byggnadsmaterial som är ekologiskt certifierade användas. Planerad höjdsättning inom planområdet innebär att markytan i anslutning till strandkanten kommer att ligga på samma nivå som i dagsläget. Byggnation kommer att innebära både schakt och uppfyllning. Återanvändning av massor ska eftersträvas i så stor utsträckning som möjligt för att minska behovet av jungfruliga massor och av mer långväga transporter. Inom det nu aktuella planområdet 1A planeras för kontor och bostäder. 4 ÅTGÄRDSMÅL OCH RIKTVÄRDEN 4.1 ÖVERGRIPANDE ÅTGÄRDSMÅL Syftet med utvecklingen av Norra kajen är att skapa en attraktiv, hållbar stadsdel, ur ekologisk, ekonomisk och social synvinkel. Övergripande åtgärdsmål för förorenad mark har tagits fram för angränsande detaljplan 1B, vilka även kommer att gälla för detaljplan 1A. Övergripande åtgärdsmål har sin utgångspunkt i de nationella miljömålen, där bl.a. Giftfri miljö, Hav i balans, God bebyggd miljö och Begränsad klimatpåverkan har stor betydelse. De övergripande åtgärdsmålen för Norra kajen är: Uppdrag: , Etapp 1A Norra kajen Utredning förorenad mark Beställare: Norra kajen Exploatering Handling O:\UME\284402\MG\_Text\PM Beskrivning av föroreningssituationen etapp 1A Norra kajen_rev.docx 5(15)

6 Området ska kunna nyttjas för bostadsändamål utan risk för negativa effekter på boendes hälsa Odling av bär och grönsaker ska vara möjligt för de boende inom området Området ska kunna nyttjas för rekreation och fritidsändamål utan risk för negativa effekter på människors hälsa Inom området ska växtlighet och djurliv kunna etablera sig i den omfattning som är normalt förekommande i stadsmiljö 4.2 RIKTVÄRDEN FÖR FÖRORENAD MARK OCH GRUNDVATTEN 4.3 GENERELLA RIKTVÄRDEN Vid beskrivningen av föroreningssituationen görs jämförelse mot Naturvårdsverkets generella riktvärden (Naturvårdsverket 2009). Jämförelse görs både mot känslig markanvändning (KM) och mindre känslig markanvändning (MKM). Känslig markanvändning kan generellt sägas gälla ett område där bostäder planeras, där odling och dricksvattenuttag ska kunna ske, och där inga restriktioner finns för hur mark och vatten kan användas. Mindre känslig markanvändning avser områden som används som t.ex. kontor och industri, områden där ingen odling sker och där människor endast spenderar en begränsad tid. Vid bedömning av föroreningshalt i grundvatten görs jämförelse, när det gäller metaller, mot Naturvårdsverkets bedömningsgrunder (Naturvårdsverket 1998) samt livsmedelsverkets dricksvattenkriterium (SLV 2001). När det gäller organiska ämnen görs jämförelse mot SPBI s rekommendationer (SPBI 2010). 4.4 PLATSSPECIFIKA RIKTVÄRDEN INOM NORRA KAJEN Inom ramen för detaljplanearbetet för etapp 1B, den intilliggande detaljplanen, togs platsspecifika riktvärden fram vilka senare blev gällande som mätbara åtgärdsmål för saneringen. Åtgärdsmålen reviderades dock efter saneringen av kvarter 1-6 inför saneringen av efterföljande kvarter, kvarter Dessutom utkom en uppdatering av Naturvårdsverkets beräkningsmodell under projektet gång och riktvärdena anpassades även efter dessa för kvarteren Skillnaden mellan riktvärdena för kvarter 1-6 och för kvarter 7-13 var två saker; dels användes olika djupindelningar och dels anpassades de djupare riktvärdena till byggande av källare inom kvarter 1-6 men inte inom kvarter Platsspecifika riktvärden tillika mätbara åtgärdsmål för etapp 1A föreslås utgå från de senast uppdaterade riktvärdena för kvarter inom detaljplan 1B, men de anpassas till det faktum att källarvåning planeras i de flesta av kvarteren. En separat beräkning av riktvärden har utförts för etapp 1A. Dessa beräkningar är utförda utifrån Naturvårdsverkets senaste (gällande) beräkningsmodell och djupindelningen är uppdelad mellan jord 0-1 m under markytan, 1-2,5 m under markytan och jord under grundvattenytan, se tabell 1 nedan. Dessa åtgärdsmål gäller beräknade från planerad markyta, oberoende av grundläggningsnivå. Detta innebär att om källare anläggs så räknas respektive djupnivå från den blivande markytan, och inte ifrån underkant källargolv. Uppdrag: , Etapp 1A Norra kajen Utredning förorenad mark Beställare: Norra kajen Exploatering Handling O:\UME\284402\MG\_Text\PM Beskrivning av föroreningssituationen etapp 1A Norra kajen_rev.docx 6(15)

7 Tabell 1. Mätbara åtgärdsmål för Norra kajen. Halter anges i mg/kgts. Värdena gäller från planerad markyta, oberoende av grundläggningsnivå 0-1 m under markyta 1-2,5 m under markyta Under grundvattenytan Arsenik Barium Bly Kadmium 2, Kobolt Krom tot Koppar Kvicksilver 0,35 1,2 1,5 Nickel Vanadin Zink PAH L 3, PAH M 3, PAH H 1, Alifat C5-C Alifat C16-C Bensen 0,18 0,6 0,6 Aromat C8-C Aromat C10-C16 3, Aromat C16-C Dioxin 0, , ,0012 PCB7 0,015 0,12 1,1 5 BESKRIVNING AV FÖRORENINGSSITUATIONEN Den undersökningen som utfördes inom området 2015 omfattade provtagning av jord från borrhål i 16 punkter samt uttag av grundvatten från 4 punkter. Totalt analyserades 96 jordprover från olika nivåer ned 3,0 m djup samt 4 vattenprover. Alla analysresultat redovisas i tabellform i rapport MUR (Markteknisk undersökningsrapport Geoteknik/Miljö) Norra kajen detaljplan 1A, daterad (Tyréns 2015a). Sammanfattningsvis visar dessa undersökningar att förhöjda föroreningshalter finns inom området. Föroreningarna kan i allmänhet snarare härröras till förorenade fyllningsmassor än att det är någon specifik verksamhet inom området som har orsakat dem. Påträffade föroreningar utgörs av framförallt PAH:er men även metaller så som bly och koppar samt närvaro av alifatiska och aromatiska ämnen. 5.1 FÖRORENINGSITUATION INOM AKTUELLT OMRÅDE FÖRORENING I MARK Inom det aktuella området som omfattas av etapp 1A har föroreningshalter som överskrider riktvärdena påträffats i mer än hälften av borrpunkterna. Föroreningarna har i samtliga fall påträffats i fyllningsjorden, både inom den översta metern och i flera fall även ner på 2-3 m djup under markytan Uppdrag: , Etapp 1A Norra kajen Utredning förorenad mark Beställare: Norra kajen Exploatering Handling O:\UME\284402\MG\_Text\PM Beskrivning av föroreningssituationen etapp 1A Norra kajen_rev.docx 7(15)

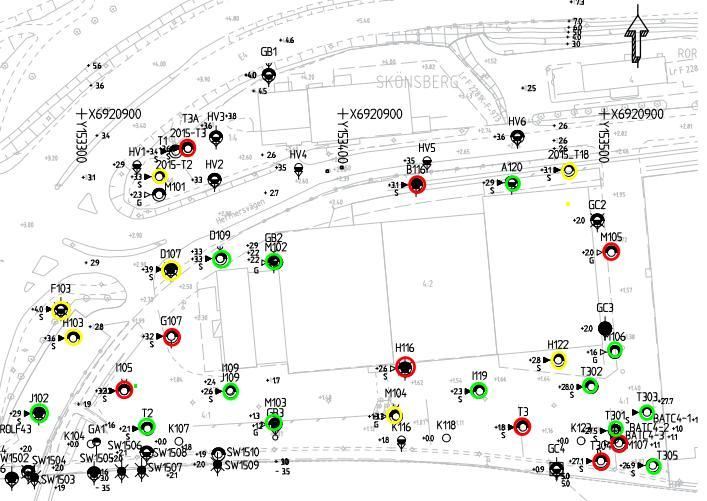

8 I Figur 2 markeras de borrpunkter där halter över platsspecifika riktvärden har påträffats med gul ring och punkter där halter över MKM har påträffats med en röd ring. Vid tolkning av denna figur måste dock hänsyn tas till att analyser inte har utförts av samtliga djupnivåer i dessa punkter. Det går därför inte att utesluta att förhöjda föroreningshalter kan finnas även i de punkter som markeras med grönt i figuren. Inga halter överskridande gränsen för farligt avfall har påträffats i denna undersökning. Figur 2. Provtagningspunkter inom detaljplaneområde DP1A. Röd cirkel betyder att någon halt över MKM har analyserats, gul cirkel att någon halt över PRV (platsspecifikt riktvärde) har analyserat och grön cirkel att inga halter över PRV har analyserats. Analyser har dock inte utförts på samtliga djupnivåer i dessa punkter. Förhöjda halter har i de undersökningar som hittills utförts främst påträffats i de översta 2 m. På djupare nivåer har halter över riktvärdena endast påträffats i ett fåtal punkter, där punkt H116 är den punkt som tydligast uppvisar halter över MKM i princip hela jordprofilen ner till 3,5 m djup. De föroreningar som har påträffats i höga halter är främst metallerna barium, bly, koppar och zink samt PAH:er med hög och medelhög molekylvikt. Endast en analys har uppvisat förekomst av olja i en halt överstigande det platsspecifika riktvärdet. Av de totalt 108 jordprover som analyserats från det aktuella området överskreds MKM i 11 (10 %) av proverna och i 26 (25%) av proverna uppmättes halter mellan PSR och MKM. Den övervägande delen av proverna hade alltså halter under PSR, men eftersom en stor andel av den ytliga jorden var mer förorenad än den djupare, finns ändå någon halt över PSR i 57 % av provtagningspunkterna. 5.2 UPPSKATTNING AV FÖRORENINGSSITUATION BASERAT PÅ ETAPP 1B Då provtagning hittills endast ha kunnat utföras inom delar av området eftersom Beijer bedriver verksamhet och stora delar av området är bebyggt, kan befintligt underlag som beskrivs i kapitel Uppdrag: , Etapp 1A Norra kajen Utredning förorenad mark Beställare: Norra kajen Exploatering Handling O:\UME\284402\MG\_Text\PM Beskrivning av föroreningssituationen etapp 1A Norra kajen_rev.docx 8(15)

9 5.1 endast anses utgöra ett stickprov av området. För att få ytterligare underlag för att kunna bedöma saneringens omfattning har därför analysresultat från utförd sanering inom etapp 1B jämförts mot mätbara åtgärdsmål för detaljplan 1A. Jämförelsen utgår från antagandet att de båda områdenas (1A och 1B) historik och därmed även föroreningssituationen ska vara likartad. Analysresultat från etapp 1B bedöms därför kunna ge en rimlig uppskattning av föroreningsbilden även inom etapp 1A. I tabell 2 nedan visas en sammanställning av föroreningsnivåer inom etapp 1B fördelat på olika djup under markytan. I tabellen anges hur stor procent av utförda analyser inom respektive djupnivå fördelas inom följande haltgränser: 1. <PSR Halter lägre än platsspecifikt riktvärde för 0-0,5 m respektive 0-1,0 m under markytan 2. >PSR, <MKM Halter överstigande platsspecifikt riktvärde (0-0,5 m resp. 0-1,0 m) men understigande Mindre Känslig Markanvändning 3. >MKM, <FA Halter överstigande Mindre Känslig Markanvändning men understigande Avfall Sveriges haltgräns för farligt avfall 4. >FA Halter överstigande Avfall Sveriges haltgräns för farligt avfall På djupen större än 1 m under markytan visar tabell 2, för de områden där källare inte ska byggas, en överskattning av hur stor andel av jorden som överstiger aktuella platsspecifika riktvärden. Denna tabell avser dock inte att ge en rättvisande bild av föroreningssituationen inom detaljplan 1A, utan utgör endast uppskattning av en möjlig fördelning av föroreningshalter. Tabell 2. Fördelning av föroreningsnivåer på olika djup inom etapp 1B, i %. Underlag från utförd förklassning av kvarter 1-13 i jämförelse mot platsspecifika riktvärden för detaljplan 1A. < PSR 0-1 >PSR, < MKM >MKM, <FA >FA Djup 0-1 m ,4 0,3 Djup 1-2 m ,6 Djup 2-3 m ,7 1,2 Djup > 3 m , FÖRORENINGSSITUATION I GRUNDVATTEN Grundvatten har analyserats från 4 olika punkter inom området. Analysresultaten finns redovisade i bilaga 8 i MUR Norra kajen Detaljplan 1A, daterad Analyserna av grundvatten visar generellt på låga föroreningshalter när det gäller metaller och aromatiska och alifatiska kolväten. PAH påträffas i halter över detektionsgräns i två av punkterna, i D109 och i T3SW. I punkten D109 överstiger halten PAH H SPBI s riktvärden för dricksvatten och miljörisker i ytvatten. 5.4 FÖREKOMST AV ORGANISKT MATERIAL Vid sanering inom kvarter 1-6 för etapp 1B påträffades stora mängder organiskt material, t.ex. barkrester, inom delar av området, vilket hade stor påverkan på hanteringen av massorna efter schakt. Vid utförd provtagning inom etapp 1A har dock inte sammanhängande skikt av bark eller organiskt material påträffats i utförda provtagningspunkter. Närvaro av organiskt material/trärester i form av flis- och virkesrester i fyllningen har dock noterats i ca 30 % av punkterna. Dessa punkter utgör dock endast stickprover och ger ingen enhetlig bild av innehållet av organiskt material i fyllningen. Vid schakt inom etapp 1B för den lokalgata som gränsar till etapp 1A påträffades massor med högt innehåll av bark (över 10 volym-%) i ca 30 % av rutorna. Massor med högt innehåll organiskt material påträffades normalt 0,5-1,5 m under markytan. Uppdrag: , Etapp 1A Norra kajen Utredning förorenad mark Beställare: Norra kajen Exploatering Handling O:\UME\284402\MG\_Text\PM Beskrivning av föroreningssituationen etapp 1A Norra kajen_rev.docx 9(15)

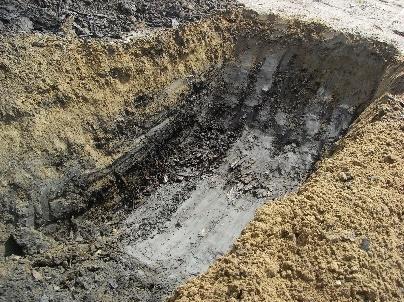

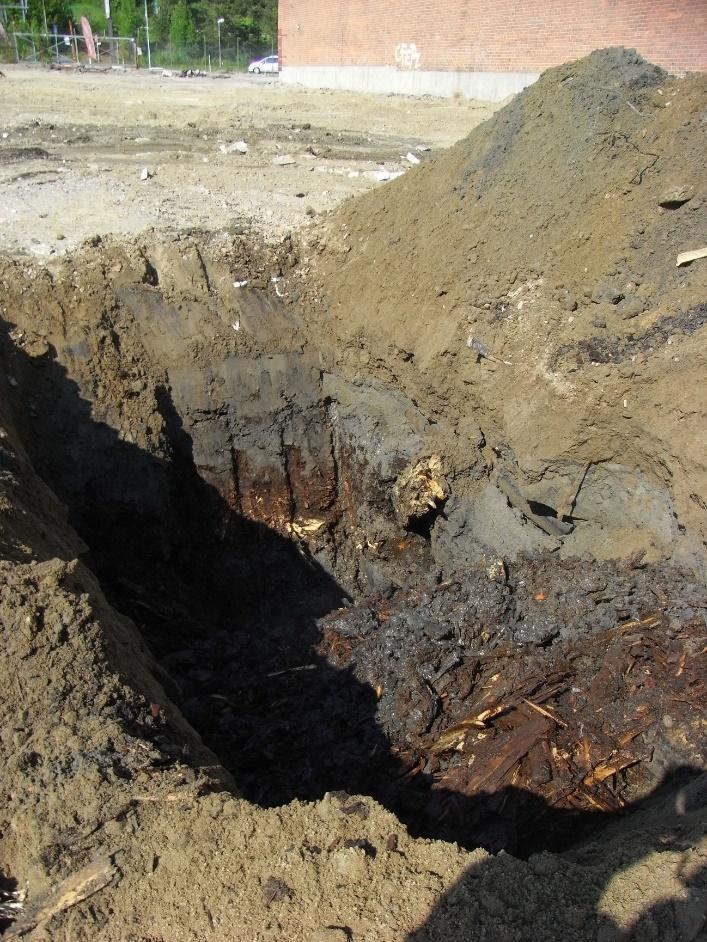

10 Det kan inte uteslutas att massor med högt innehåll av organiskt material, som t.ex. bark- och flisrester kan påträffas vid schakt i området. I Figur 3 till Figur 5 nedan visas bilder från schakt inom detaljplan 1B som illustrerar hur det organiska materialet kunde se ut. Figur 3. Schaktgrop med stora mängder organiskt material i form av bark- och flisrester. Figur 4. Schaktgrop med närvaro av organiskt material inblandat med övrig jord. Uppdrag: , Etapp 1A Norra kajen Utredning förorenad mark Beställare: Norra kajen Exploatering Handling O:\UME\284402\MG\_Text\PM Beskrivning av föroreningssituationen etapp 1A Norra kajen_rev.docx 10(15)

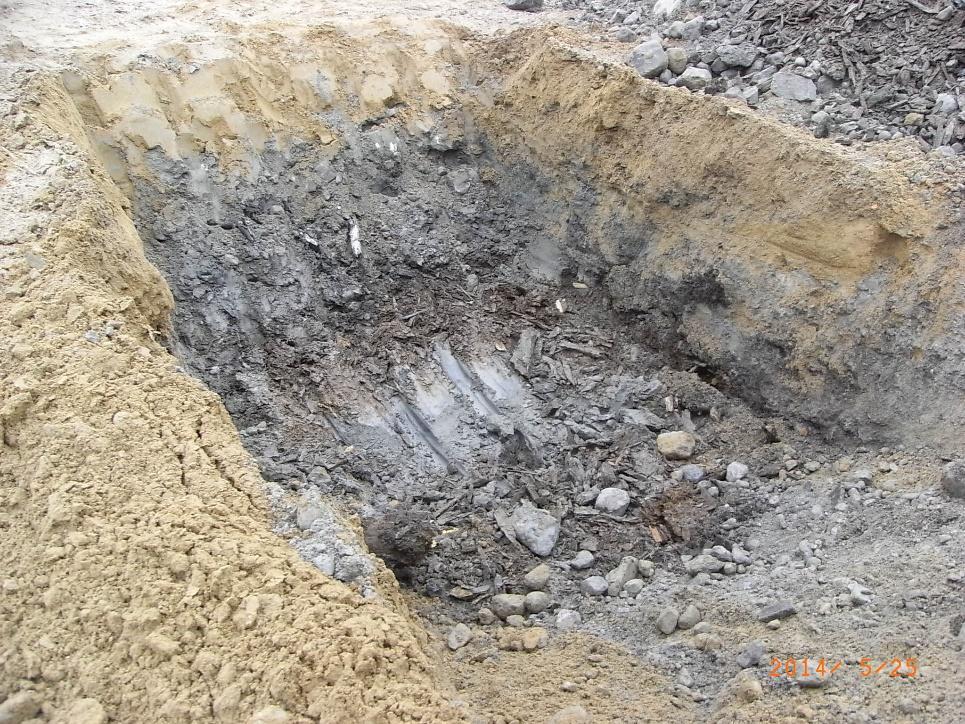

11 Figur 5. Schaktgrop med mindre mängd organiskt material. 5.5 FÖREKOMST AV SULFIDJORD Sulfidhaltig jord har påträffats inom i princip hela området vid tidigare miljötekniska och geotekniska undersökningar. Den sulfidhaltiga jorden består oftast av silt och ibland silt med inslag av sand eller lera. I vissa fall har sulfidhaltig jord även påträffats i fyllningen. Sulfidjord påträffas på varierande djup inom området, i den västra delen har sulfidjord noterats från nivå +0,6 till +1,5 (RH 2000) och djupare. I den östra delen av området har sulfidhaltig jord noterats från nivå -1 till -2 (RH2000). Detta innebär att sulfidjord har noterats på djup från, oftast ca 2-3 m under markytan, ner till 4,5 m under markytan. När schaktarbeten ska utföras måste hänsyn tas till massornas försurningspotential. Sulfidhaltiga massor kan behöva deponeras på särskilt avsedd deponi p g a försurningsrisken. Dessa massor kräver även särskilda analyser, dels ph, totalthalt järn och svavel samt, om försurningspotentialen då bedöms som hög, även analys av försurningspotential enligt MRM s lakmetod (baserad på Pousette 2007). 6 UTFÖRDA SANERINGSARBETEN I ANSLUTNING TILL OMRÅDET Saneringsarbeten är utförda i anslutning till området och inom området. Nedan beskrivs kortfattad dessa arbeten tillsammans med de uppgifter som är relevanta att ta hänsyn till inom ramen förkommande markarbeten i etapp 1A. 6.1 SANERING AV FÖRORENAD JORD PÅ FASTIGHETEN RORGÄNGAREN 5 Vid kv. Rorgängaren 5 (fastighet vid kvarter 4, se Figur 1) påträffades ett svart skikt med brandrester i marken med höga föroreningshalter av metaller och PAH. Detta skikt noterades även inom stora delar av fastigheten. Föroreningarna påträffades framförallt i ytligare skikt, inom översta ca 1,5 m. I augusti 2015 påbörjades sanering av fastigheten Rorgängaren 5. Saneringen påkallades framförallt av kommande ombyggnad av byggnaden (servicecenter för Sundsvalls kommun), vilken utfördes under Syftet med saneringen var att gräva bort det svarta jordlagret som Uppdrag: , Etapp 1A Norra kajen Utredning förorenad mark Beställare: Norra kajen Exploatering Handling O:\UME\284402\MG\_Text\PM Beskrivning av föroreningssituationen etapp 1A Norra kajen_rev.docx 11(15)

12 bedömts bestå av brandrester och som enligt markundersökningar har uppvisat metallhalter och PAH-halter över MKM. Öster om byggnaden, i delområde 5 enligt Figur 6 nedan, påträffades oljeluktande material samt tjockolja. Det oljeförorenade materialet schaktades bort ner till 6,7 meters djup. Schaktbottenprov visade att oljeföroreningen då avgränsats i djupled. Närmast huslivet kunde djupt liggande oljeförorening dock inte schaktas bort på grund av sättningsrisk. Det kan inte uteslutas att oljeförorening även finns under byggnaden Figur 6. Ritning över Rorgängaren 5 som visar läge för schaktrutor. Restföroreningar finns i västra schaktväggen i rutor 5:1 och 5:2. I samband med att Sundsvall Energi AB under 2014 utförde underhållsarbeten på en fjärrvärmeledning noterades oljelukt i fyllningsmaterial. Mellan 5-6 m 3 oljeluktande material grävdes då upp och transporterades till avfallsanläggning. I Figur 7 nedan återges på vilken plats detta utfördes. Vid Tyréns undersökning 2015 noterades ingen lukt i provpunkten T3 som var belägen i samma del av området. Figur 7. Cirkeln visar plats där oljeluktande fyllningsmaterial grävts bort i samband med ledningsschakt. Uppdrag: , Etapp 1A Norra kajen Utredning förorenad mark Beställare: Norra kajen Exploatering Handling O:\UME\284402\MG\_Text\PM Beskrivning av föroreningssituationen etapp 1A Norra kajen_rev.docx 12(15)

13 6.2 SANERING FÖR KAJ Saneringen inom kajentreprenaden redovisas i Slutrapport Sanering kajentreprenad etapp 3 och etapp 4, Norra kajen, daterad Etapp 3 är lokaliserat i direkt anslutning till den norra delen av Selångersåns utlopp till Sundsvallsfjärden och är ca 200 m långt i västlig-östlig riktning samt ca m brett i nordlig-sydlig riktning. Kajentreprenaden gränsade i norr till detaljplaneområde för etapp 1A. Vid kajarbetet utfördes bortgrävning av all jord inom de översta 2 m av tekniska skäl med en lutande schaktslänt med ökande djup mot fjärden. Schaktväggskontroller har tagits i bakslänt mot Beijer i de rutor där förhöjda föroreningshalter hade påträffats vid förklassningen. Föroreningshalter överstigande åtgärdsmålen har lämnats kvar i schaktvägg en av rutorna: Schaktväggskontroll vid ruta 17 visar alifathalter överstigande riktvärdet för MKM (alifater summa C5-C16 = 530 mg/kgts, PAH H = 2,9 mg/kgts). Schakt har därför utförts till arbetsområdets ytterkant i sådan omfattning att framtida sanering ska kunna utföras inom kommande detaljplan etapp 1A utan att påverka kajkonstruktionen Ruta 17 är belägen längst österut inom etapp 3, se rödmarkerad ruta i Figur 8 nedan. Figur 8. Rödmarkerad ruta ovan avser ruta 17 där förhöjda halter alifater finns kvar i schaktvägg norrut. Figur avser utklipp från bilaga 2 till Saneringsanmälan SANERING AV ETAPP 1B Sanering av kvarter 1-6 inom Norra kajen etapp 1B har redovisats i Slutrapport Sanering Norra kajen, kvarter 1-6, Sundsvalls kommun, daterad , reviderad Vid sanering av kvarter 1-6 utfördes även sanering av lokalgata 1, som går direkt öster om aktuellt planområde. Den västra schaktväggen i lokalgatan gränsar direkt till planområdet och hänsyn måste tas till där kvarlämnade föroreningar. Schaktväggskontroller utfördes till att börja med i de schaktväggar där förhöjda föroreningshalter hade påträffats i förklassningen. Detta tillvägagångssätt ändrades dock under projektets gång. Inget behov av schaktväggskontroller mot detaljplan 1A bedömdes finnas eftersom all jord väster om lokalgata 1 kommer att provtas inom ramen för sanering av etapp 1A. Av de schaktväggar som provtogs påträffades förhöjda halter i följande rutor: Ruta K1 0-0,5 m djup: Alifater C5-C16 = 820 mg/kgts Ruta K1 0,5-1 m djup: PAH H = 5,3 mg/kgts, PAH M = 4,3 mg/kgts Ruta J1 0-0,5 m djup: PAH H = 4,4 mg/kgts Uppdrag: , Etapp 1A Norra kajen Utredning förorenad mark Beställare: Norra kajen Exploatering Handling O:\UME\284402\MG\_Text\PM Beskrivning av föroreningssituationen etapp 1A Norra kajen_rev.docx 13(15)

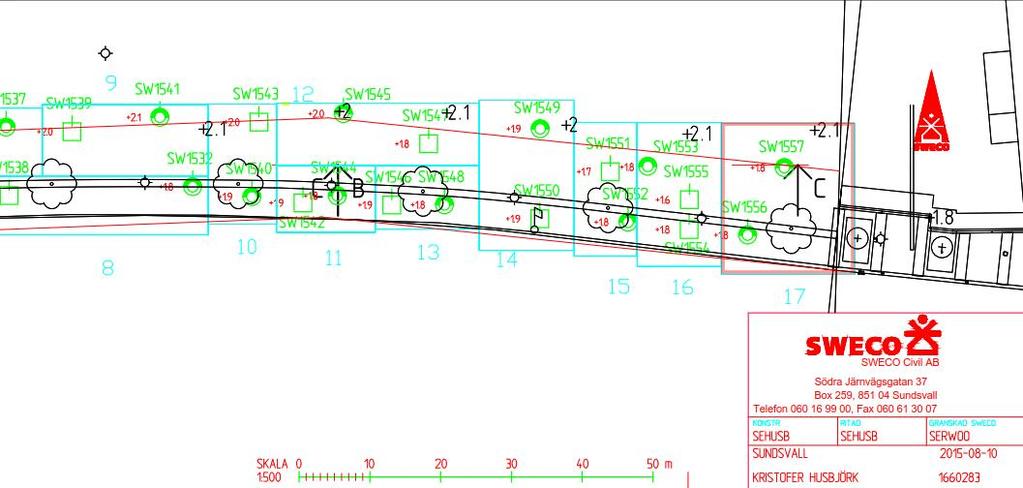

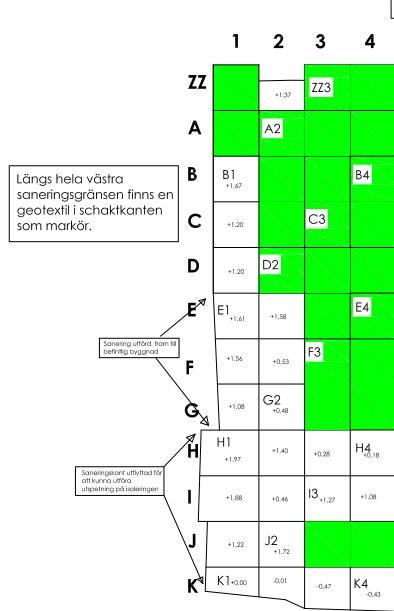

14 Längs hela västra saneringsgränsen finns en geotextil i schaktkanten som markör. I Figur 9 nedan redovisas läget för det rutnät som används vid schakten, och som då visar var ruta K1 och J1 är belägna. Figuren visar även urklipp ur relationsritningen från slutrapporten som visar till vilka nivåer schakt har utförts i gata 1. Figur 9. Västra bilden visar rutnätets placering och högra bilden visar urklipp ur relationsritningen som visar hur djup schakt utfördes i gata 1. Höjdsystem RH FÖRORENINGSSPRIDNING FRÅN OMRÅDET Hela Norra kajen-området ligger i direkt anslutning till Sundsvallsfjärden och eventuellt läckage av föroreningar från området går således direkt ut till fjärden. Grundvattenflödet genom området antas ha en riktning i rät vinkel mot strandkanten. Grundvattenflödet sker sannolikt både genom fyllmassorna, där föroreningarna finns, men som i huvudsak ligger över grundvattenytan, och genom naturlig jord bestående av siltiga jordarter. Trots att förhöjda halter påträffas i jord inom stora delar av området så har generellt låga föroreningshalter uppmätts i grundvattnet. Med bakgrund av de uppmätta föroreningshalterna i grundvattnet bedöms föroreningsspridningen till Sundsvallsfjärden vara liten. Viss risk kan finnas för negativa effekter med avseende på förhöjda halter PAH som uppmätts i ett av grundvattenrören, på grund av den stora utspädningen bedöms risken för effekter dock som liten. Föroreningsspridningen från området kan delvis påverkas av utformningen och planeringen av området. Exempelvis skulle anläggande av lokalt omhändertagande av dagvatten innebära ökad infiltration av vatten vilket i sin tur kan medföra ökat utläckage av föroreningar, både p.g.a. eventuellt föroreningsinnehåll i dagvatten och p.g.a. ökad utlakning av föroreningar från jorden. Uppdrag: , Etapp 1A Norra kajen Utredning förorenad mark Beställare: Norra kajen Exploatering Handling O:\UME\284402\MG\_Text\PM Beskrivning av föroreningssituationen etapp 1A Norra kajen_rev.docx 14(15)

15 8 ÖVERSIKTLIG RISKBEDÖMNING I de ytliga fyllmassorna förekommer föroreningshalter över de platsspecifika riktvärdena i en stor del av de undersökta punkterna. Om inga åtgärder vidtas finns därmed en risk för negativa effekter på hälsa och miljö. De höga tungmetallhalterna innebär främst en risk för markmiljön samt hälsorisker vid intag av jord i de punkter där bl.a. bly förekommer i förhöjda halter i ytliga jordlager. De höga halterna av PAH innebär en hälsorisk t ex vid markarbeten och kan innebära risk för inandning av ångor i byggnader för boende och för de som har sina arbetsplatser inom området. På grund av befintlig byggnad för Beijer har inga provpunkter utförts inom en stor del av området. Marken utgörs dock sannolikt av fyllningsmassor även under byggnaden och risk finns för förhöjda föroreningshalter även där. Utifrån utförda undersökningar och utifrån erfarenheter från utförda arbeten i fyllnadsmassor inom övriga delar av Norra kajen området bedöms det finnas behov av saneringsåtgärder i samband med vidare exploatering. Sanering och masshantering måste dock godkännas av tillsynsmyndigheten genom en 28- anmälan, innan sådana åtgärder påbörjas. Vid utförandet av saneringen ska arbetsmiljö- och säkerhetsfrågor beaktas i enlighet med Arbetsmiljöverkets handbok Marksanering om hälsa och säkerhet vid arbete i förorenade områden (Arbetsmiljöverket 2015). Hänsyn ska tas både till arbetsmiljöfrågorna inom entreprenadområdet, och till omgivningspåverkan. 9 REFERENSER Arbetsmiljöverket 2015 Marksanering om hälsa och säkerhet vid arbete i förorenade områden. ISBN Naturvårdsverket 2009 Riktvärden för förorenad mark. Rapport pdf?pid=3574 Pousette 2007 Råd och rekommendationer för hantering av sulfidjordsmassor. Teknisk rapport Luleå tekniska universitet. LTU rapport 2007:13. Uppdrag: , Etapp 1A Norra kajen Utredning förorenad mark Beställare: Norra kajen Exploatering Handling O:\UME\284402\MG\_Text\PM Beskrivning av föroreningssituationen etapp 1A Norra kajen_rev.docx 15(15)

16 Detaljplan etapp 1A PM Beskrivning av föroreningssituationen Bilaga 1 sida 1 av , kl. 08:51 Uttagsrapport Generellt scenario: KM Naturvårdsverket, version Eget scenario: 0-1 m Beskrivning Riktvärde för översta 0-1 m. Inom denna jordvolym ska odling vara tillåten. Beräknade riktvärden Ämne Riktvärde Styrande för riktvärde Kommentarer (obl = obligatorisk, frv = frivillig) Arsenik 10 mg/kg Bakgrundshalt Bly 70 mg/kg Intag av jord Kadmium 2,0 mg/kg Intag av växter Kobolt 20 mg/kg Skydd av markmiljö Koppar 80 mg/kg Skydd av markmiljö Krom tot 80 mg/kg Skydd av markmiljö Kvicksilver 0,35 mg/kg Inandning av ånga Nickel 70 mg/kg Skydd av markmiljö Vanadin 100 mg/kg Skydd av markmiljö Zink 250 mg/kg Skydd av markmiljö PAH-L 3,0 mg/kg Skydd av markmiljö PAH-M 3,5 mg/kg Inandning av ånga PAH-H 1,8 mg/kg Intag av växter Alifat >C5-C8 25 mg/kg Inandning av ånga Alifat >C8-C10 25 mg/kg Inandning av ånga Alifat >C10-C mg/kg Skydd av markmiljö Alifat >C12-C mg/kg Skydd av markmiljö Alifat >C16-C mg/kg Skydd av markmiljö Bensen 0,18 mg/kg Inandning av ånga Aromat >C8-C10 10 mg/kg Skydd av markmiljö Aromat >C10-C16 3,0 mg/kg Skydd av markmiljö Aromat >C16-C35 10 mg/kg Skydd av markmiljö Avvikelser i scenarioparametrar Eget scenario Generellt scenario Kommentarer till scenarioparametrar (frv) 0-1 m KM Intag av dricksvatten beaktas ej beaktas Kommunalt dricksvatten kommer att finnas. Geologin ej lämplig för dricksvattenuttag. (obl) Norra Kajen ETAPP1A_DE_version2-0-1-nv-berakningsprogram-rv-mark xlsmsida 1 Blad Uttagsrapport

17 Detaljplan etapp 1A PM Beskrivning av föroreningssituationen Bilaga 1 sida 2 av , kl. 08:51 Uttagsrapport Generellt scenario: KM Naturvårdsverket, version Eget scenario: 0-1 m Beskrivning Riktvärde för översta 0-1 m. Inom denna jordvolym ska odling vara tillåten. Intag av växter beaktas beaktas Endast möjligt i särskilt iordningsställda drivbänkar o.dyl. Bedöms endast vara möjligt odla max 5 % av intaget. (frv) Andel växter från odling på plats 0,05 0,1 - Endast möjligt i särskilt iordningsställda drivbänkar o.dyl. Bedöms endast vara möjligt odla max 5 % av intaget. (obl) Längd på förorenat område m Avser bredd från nuvarande E4 till Sundsvallsfjärden (obl) Bredd på förorenat område m Avser bredd för hela etapp 1 (obl) Djup till förorening 0,35 0,35 m Denna ändras inte för riktvärden för djupare jord. Samtliga riktvärden är därmed tillämpliga direkt under platta. (frv) Grundvattenbildning mm/år Grundvattenbildning i Sundsvallsområdet från examensarbete (obl) Hydraulisk gradient 0,01 0,03 m/m Hydraulisk gradient för det aktuella området (frv) Sjöns omsättningstid 0,03 1 år Omsättningstid 7-9 dygn enligt NV4915 (obl) Skydd av grundvatten utförs ej utförs Geologin ej lämlig för grundvattenuttag, varken i dagsläget eller i framtiden. (obl) Avvikelser i modellparametrar Eget värde Standardvärde Kommentarer till modellparametrar (frv) Inga avvikelser i modellparametrar. - - Egendefinierade ämnen Inga egendefinierade ämnen används. Norra Kajen ETAPP1A_DE_version2-0-1-nv-berakningsprogram-rv-mark xlsmsida 2 Blad Uttagsrapport

18 Detaljplan etapp 1A PM Beskrivning av föroreningssituationen Bilaga 1 sida 3 av , kl. 08:55 Uttagsrapport Generellt scenario: KM Naturvårdsverket, version Eget scenario: 1-2,5 m Beskrivning Riktvärde för djup från 1 m och ner till grundvattenytan (normalt ca 2,5 m u markytan). Riktvärde anpassat för byggande av källare Beräknade riktvärden Ämne Riktvärde Styrande för riktvärde Kommentarer (obl = obligatorisk, frv = frivillig) Arsenik 18 mg/kg Intag av jord Bly 250 mg/kg Intag av jord Kadmium 12 mg/kg Skydd av markmiljö Kobolt 35 mg/kg Skydd av markmiljö Koppar 200 mg/kg Skydd av markmiljö Krom tot 150 mg/kg Skydd av markmiljö Kvicksilver 1,2 mg/kg Inandning av ånga Nickel 120 mg/kg Skydd av markmiljö Vanadin 200 mg/kg Skydd av markmiljö Zink 500 mg/kg Skydd av markmiljö PAH-L 15 mg/kg Skydd av markmiljö PAH-M 12 mg/kg Inandning av ånga PAH-H 10 mg/kg Skydd av markmiljö Alifat >C5-C8 80 mg/kg Inandning av ånga Alifat >C8-C10 70 mg/kg Inandning av ånga Alifat >C10-C mg/kg Skydd av markmiljö Alifat >C12-C mg/kg Skydd av markmiljö Alifat >C16-C mg/kg Skydd av markmiljö Bensen 0,60 mg/kg Inandning av ånga Aromat >C8-C10 50 mg/kg Skydd av markmiljö Aromat >C10-C16 15 mg/kg Skydd av markmiljö Aromat >C16-C35 40 mg/kg Skydd av markmiljö Avvikelser i scenarioparametrar Eget scenario Generellt scenario Kommentarer till scenarioparametrar (frv) 1-2,5 m KM Intag av dricksvatten beaktas ej beaktas Kommunalt dricksvatten kommer att finnas. Geologin ej lämplig för dricksvattenuttag. (obl) Scenariospecifika modellparametrar MKM-värde KM-värde Jord ej direkt tillgänglig för exponering (obl) Norra Kajen ETAPP1A_DE_version2-0-1-nv-berakningsprogram-rv-mark xlsmsida 1 Blad Uttagsrapport

19 Detaljplan etapp 1A PM Beskrivning av föroreningssituationen Bilaga 1 sida 4 av , kl. 08:55 Uttagsrapport Generellt scenario: KM Naturvårdsverket, version Eget scenario: 1-2,5 m Beskrivning Riktvärde för djup från 1 m och ner till grundvattenytan (normalt ca 2,5 m u markytan). Riktvärde anpassat för byggande av källare Exp.tid barn - intag av jord dag/år Jord ej direkt tillgänglig för exponering (obl) Exp.tid vuxna - intag av jord dag/år Jord ej direkt tillgänglig för exponering (obl) Exp.tid barn - hudkontakt jord/damm dag/år Jord ej direkt tillgänglig för exponering (obl) Exp.tid vuxna - hudkontakt jord/damm dag/år Jord ej direkt tillgänglig för exponering (obl) Exp.tid barn - inandning av damm dag/år Jord ej direkt tillgänglig för exponering (obl) Exp.tid vuxna - inandning av damm dag/år Jord ej direkt tillgänglig för exponering (obl) Andel växter från odling på plats 0 0,1 - På detta djup under markytan är odling inte aktuell. Rötter för bärbuskar o.dyl. sträcker sig inte till detta djup (obl) Längd på förorenat område m Avser bredd från tidigare E4 till Sundsvallsfjärden (obl) Bredd på förorenat område m Kommentar saknas! Grundvattenbildning mm/år Avser bredd för etapp 1 (obl) Sjöns omsättningstid 0,03 1 år Omsättningstid 7-9 dygn enligt NV4915 (obl) Skydd av markmiljö MKM-värde KM-värde Markmiljön bedöms ej vara lika skyddsvärd på detta djup under markytan (obl) Skydd av grundvatten utförs ej utförs Geologin ej lämplig för grundvattenuttag, varken i dagsläget eller i framtiden (obl) Avvikelser i modellparametrar Eget värde Standardvärde Kommentarer till modellparametrar (frv) Inga avvikelser i modellparametrar. - - Norra Kajen ETAPP1A_DE_version2-0-1-nv-berakningsprogram-rv-mark xlsmsida 2 Blad Uttagsrapport

20 Detaljplan etapp 1A PM Beskrivning av föroreningssituationen Bilaga 1 sida 5 av , kl. 09:28 Uttagsrapport Generellt scenario: KM Naturvårdsverket, version Eget scenario: Under grundvattenytan Beskrivning Riktvärde för jord djupare än 2,5 m och under grundvattenytan. Riktvärde anpassat för byggande av källare Ämne Riktvärde Styrande för riktvärde Kommentarer (obl = obligatorisk, frv = frivillig) Arsenik 40 mg/kg Skydd av markmiljö Riktvärdet dubblas m.a.p. markmiljö, till 80 mg/kgts (frv) Bly 400 mg/kg Skydd av markmiljö Riktvärdet dubblas m.a.p. markmiljö, till 800 mg/kgts (frv) Kadmium 12 mg/kg Skydd av markmiljö Riktvärdet dubblas m.a.p. markmiljö, till 24 mg/kgts (frv) Kobolt 35 mg/kg Skydd av markmiljö Riktvärdet dubblas m.a.p. markmiljö, till 70 mg/kgts (frv) Koppar 200 mg/kg Skydd av markmiljö Riktvärdet dubblas m.a.p. markmiljö, till 200 mg/kgts (frv) Krom tot 150 mg/kg Skydd av markmiljö Riktvärdet dubblas m.a.p. markmiljö, till 300 mg/kgts (frv) Kvicksilver 1,5 mg/kg Inandning av ånga Nickel 120 mg/kg Skydd av markmiljö Riktvärdet dubblas m.a.p. markmiljö, till 240 mg/kgts (frv) Vanadin 200 mg/kg Skydd av markmiljö Riktvärdet dubblas m.a.p. markmiljö, till 400 mg/kgts (frv) Zink 500 mg/kg Skydd av markmiljö Riktvärdet dubblas m.a.p. markmiljö, till 1000 mg/kgts (frv) PAH-L 15 mg/kg Skydd av markmiljö Riktvärdet dubblas m.a.p. markmiljö, till 30 mg/kgts (frv) PAH-M 12 mg/kg Inandning av ånga PAH-H 10 mg/kg Skydd av markmiljö Alifat >C5-C8 80 mg/kg Inandning av ånga Alifat >C8-C10 70 mg/kg Inandning av ånga Alifat >C10-C mg/kg Skydd av markmiljö Alifat >C12-C mg/kg Skydd av markmiljö Riktvärdet dubblas m.a.p. markmiljö, till 1000 mg/kgts (frv) Alifat >C16-C mg/kg Skydd av markmiljö Riktvärdet dubblas m.a.p. markmiljö, till mg/kgts (frv) Bensen 0,60 mg/kg Inandning av ånga Aromat >C8-C10 50 mg/kg Skydd av markmiljö Riktvärdet dubblas m.a.p. markmiljö, till 100 mg/kgts (frv) Aromat >C10-C16 15 mg/kg Skydd av markmiljö Riktvärdet dubblas m.a.p. markmiljö, till 30 mg/kgts (frv) Norra Kajen ETAPP1A_DE_version2-0-1-nv-berakningsprogram-rv-mark xlsmsida 1 Blad Uttagsrapport

21 Detaljplan etapp 1A PM Beskrivning av föroreningssituationen Bilaga 1 sida 6 av , kl. 09:28 Uttagsrapport Generellt scenario: KM Naturvårdsverket, version Eget scenario: Under grundvattenytan Beskrivning Riktvärde för jord djupare än 2,5 m och under grundvattenytan. Riktvärde anpassat för byggande av källare Aromat >C16-C35 40 mg/kg Skydd av markmiljö Riktvärdet dubblas m.a.p. markmiljö, till 80 mg/kgts (frv) Barium 300 mg/kg Skydd av markmiljö Riktvärdet dubblas m.a.p. markmiljö, till 600 mg/kgts (frv) Avvikelser i scenarioparametrar Eget scenario Generellt scenario Kommentarer till scenarioparametrar (frv) Under grundvattenytan KM Intag av dricksvatten beaktas ej beaktas Kommunalt dricksvatten kommer att finnas. Geologin ej lämplig för dricksvattenuttag. (obl) Scenariospecifika modellparametrar MKM-värde KM-värde Jord ej direkt tillgänglig för exponering (obl) Exp.tid barn - intag av jord dag/år Jord ej direkt tillgänglig för exponering (obl) Exp.tid vuxna - intag av jord dag/år Jord ej direkt tillgänglig för exponering (obl) Exp.tid barn - hudkontakt jord/damm dag/år Jord ej direkt tillgänglig för exponering (obl) Exp.tid vuxna - hudkontakt jord/damm dag/år Jord ej direkt tillgänglig för exponering (obl) Exp.tid barn - inandning av damm dag/år Jord ej direkt tillgänglig för exponering (obl) Exp.tid vuxna - inandning av damm dag/år Jord ej direkt tillgänglig för exponering (obl) Andel växter från odling på plats 0 0,1 - På detta djup under markytan är odling inte aktuell. Rötter för bärbuskar o.dyl. sträcker sig inte till detta djup (obl) Längd på förorenat område m Avser bredd från tidigare E4 till Sundsvallsfjärden (frv) Bredd på förorenat område m Bredd för hela etapp 1 (obl) Riktvärdet avser endast jord under gvytan SANT FALSKT Avser endast jord under grundvattenytan (obl) Föroreningens mäktighet under gv-ytan 1 0 m Kommentar saknas! Hydraulisk gradient 0,01 0,03 m/m Aktuell gradient för området (obl) Sjöns omsättningstid 0,03 1 år Omsättningstid 7-9 dygn enligt NV4915 (obl) Skydd av markmiljö MKM-värde KM-värde Markmiljön bedöms inte vara skyddsvärd på detta djup under markytan (obl) Skydd av grundvatten utförs ej utförs Geologin ej lämplig för grundvattenuttag, varken i dagsläget eller i framtiden (obl) Norra Kajen ETAPP1A_DE_version2-0-1-nv-berakningsprogram-rv-mark xlsmsida 2 Blad Uttagsrapport

22 1 av 3 Datum: Bilaga 2. Resultatsammanställning Laboratorieanalyser Norra Kajen DP1a Förklassificering Dagvattenledning och fördröjningsmagasin Platsspecifika riktvärden för Norra kajen Benämning Klass TS As Ba Cd Co Cr Cu Hg Ni Pb V Zn PAH L PAH M PAH H Al >C5-C8 Al >C8-C10 Al >C10-C12 Al >C12-C16 Al Sum >C5-C16 Mindre än ringa risk 2010:1 <MRR , , ,60 2,00 0,50 KM <KM , , ,00 3,00 1, m under markytan > , ,0 3,5 1, Deponigränsvärden 2010:1 >dep , , ,0 2,5 1m under gvy >1 under gvy , , MKM >MKM , , FA >FA , ,00 100, Detektionsgräns 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,09 0,15 0, ,8 2 Provid Djup m u my B8_0_0,5 0-0,5 0 92,9 2,12 52,1 <0.1 5,35 16,6 10,6 <0.2 14,6 8,32 19,8 37,5 <0.15 0,11 0,082 <10 <10 <20 <20 <30 <20 <1 <1 B8_0,5_1,0 0, ,3 2,62 56,2 0,126 5,11 16,6 16,2 < ,4 18,8 79,3 0,14 7,3 8 <10 <10 <20 <20 <30 <20 <1 <1 B8_1,0_1,5 1-1,5 3 81,6 3, ,298 9,4 23,5 21,3 <0.2 21, ,2 279 <0.15 0,49 0,61 <10 <10 <20 <20 <30 23 <1 <1 B8_1,5_2,0 1,5-2,0 0 78,3 3,61 33,1 <0.1 7,25 17,1 13,4 <0.2 14, ,8 56,6 <0.15 <0.25 <0.3 <10 <10 <20 <20 <30 24 <1 <1 B8_2,0_2,5 2,0-2,5 1 78,7 2,81 42,3 <0.1 7,7 18,6 63,8 < ,4 22,4 46,2 <0.15 1,8 1,6 <10 <10 <20 <20 <30 35 <1 <1 B8_2,5_3,0 2,5-3,0 4 77,3 1,91 28,7 <0.1 5,68 14,4 8,85 <0.2 10,8 17,2 17,9 54,5 1,5 13 8,7 <10 <10 <20 <20 <30 37 <1 3,7 B8_3,0_3,5 3,0-3,5 1 77,3 2,69 33,3 <0.1 6,48 18,5 9,39 3,3 13,6 8,2 21,8 37,1 <0.15 0,45 <0.3 <10 <10 <20 <20 <30 23 <1 <1 B9_0_0,5 0-0,5 1 95,6 3 45,8 <0.1 4,17 14,8 9,43 <0.2 10,1 15,2 18,3 30,3 <0.15 0,37 0,41 <10 <10 <20 <20 <30 <20 <1 <1 B9_0,5-1,0 0, ,7 4,17 98,8 0,166 5,25 19,3 29,3 <0.2 14, ,7 145 <0.15 1,5 2,7 <10 <10 <20 <20 <30 46 <1 <1 B9_1,0_1,5 1-1,5 3 81,1 3,55 50,5 0,158 7,3 25,6 25,7 0,284 20,2 35,9 29,3 105 <0.15 1,4 2,2 <10 <10 <20 <20 <30 24 <1 <1 B9_1,5_2,0 1,5-2,0 3 78,3 3,79 38 <0.1 6,43 19,6 14,7 <0.2 14,5 14,8 24,5 51 <0.15 2,4 2,3 <10 <10 <20 <20 <30 <20 <1 <1 B9_2,0_2,5 2,0-2,5 6 79,5 2,82 34,8 <0.1 6, ,6 <0.2 13,9 10,7 22,5 45,2 2, <10 <10 <20 <20 <30 51 <1 19 B9_2,5_3,0 2,5-3,0 6 80,5 2,45 29,3 <0.1 5,2 15,7 9,74 <0.2 11,7 10,7 18,6 38,7 1, <10 <10 <20 <20 <30 33 <1 6,1 B9_3,0_3,5 3,0-3,5 0 77,5 2,42 35,3 <0.1 6,61 20,3 9,15 <0.3 13,2 6,66 22,5 39,5 <0.15 0,13 <0.3 <10 <10 <20 <20 <30 <20 <1 <1 B10_0_0,5 0-0,5 1 93,4 3, <0.1 6,59 26,3 16,6 <0.2 16,1 20,4 37,8 51 <0.15 0,3 0,61 <10 <10 <20 <20 <30 <20 <1 <1 B10_0,5-1,0 0, ,5 3,85 67,9 0,111 7,66 23,8 20,2 0,233 17,1 51,3 27,3 92,1 <0.15 0,9 1,4 <10 <10 <20 <20 <30 24 <1 3,8 B10_1,0_1,5 1-1,5 1 86,6 3,52 50,2 0,139 7,94 21,3 18 <0.2 16,8 19,4 24,9 78,4 <0.15 0,31 0,11 <10 <10 <20 <20 <30 20 <1 <1 B10_1,5_2,0 1,5-2,0 0 82,6 3,11 35,8 <0.1 5,72 18,2 12,5 <0.2 12,3 16,4 23,4 48,4 <0.15 0,24 0,083 <10 <10 <20 <20 <30 23 <1 <1 B10_2,0_2,5 2,0-2,5 4 76,3 3,43 42,7 <0.1 8,54 25,3 13,9 <0.2 17,6 13,5 29,7 52,9 0,52 7,4 5,7 <10 <10 <20 <20 <30 40 <1 1,8 B10_2,5_3,0 2,5-3,0 4 78,4 1,68 24,9 <0.1 4,13 12,8 9,81 <0.2 8,4 29,2 14,3 32,7 0,81 6,7 2,5 <10 <10 <20 <20 <30 <20 <1 1,9 B10_3,0_3,5 3,0-3, ,35 44,2 <0.1 8,39 24,1 14 <0.2 18,2 9,76 27,9 48,5 0,34 0,15 0,18 <10 <10 <20 <20 <30 <20 <1 <1 B11_0_0,5 0-0,5 4 92,9 3, ,121 5,33 20,1 15,8 < ,2 24,2 46,4 0,1 0,1 4,1 <10 <10 <20 <20 <30 <20 <1 <1 B11_0,5_1,0 0, ,46 60,1 <0.1 6,89 23,5 17,1 <0.2 17, ,2 62,8 <0.15 0,44 1,1 <10 <10 <20 <20 <30 <20 <1 <1 B11_1,0_1,5 1-1,5 0 89,2 3,82 28,9 <0.1 5, ,6 <0.2 12,3 13,5 16,4 65,6 <0.15 0,32 <0.3 <10 <10 <20 <20 <30 <20 <1 <1 B11_1,5_2,0 1,5-2,0 1 84,3 2,64 39,2 <0.1 5,38 18,1 13,1 <0.2 12,8 20, ,8 <0.15 0,63 0,5 <10 <10 <20 <20 <30 25 <1 <1 B11_2,0_2,5 2,0-2, ,23 31,1 <0.1 5,57 16,2 11,1 <0.2 12, ,5 41 1, <10 <10 <20 <20 <30 22 <1 5,7 B11_2,5_3,0 2,5-3,0 6 78,6 2,57 37,1 <0.1 6,54 19,9 9,31 <0.2 13, ,3 41,1 3, <10 <10 <20 <20 <30 29 <1 5,9 B11_3,0_3,5 3,0-3,5 1 78,4 3,31 43,4 <0.1 7,9 23 9,83 <0.2 17,3 7,23 28,1 45 0,31 1,7 0,74 <10 <10 <20 <20 <30 <20 <1 <1 A11_0_0,5 0-0,5 3 87,6 3,7 49,9 0,118 6,3 22,7 16,8 0,36 15,7 30,7 26,9 58,8 <0.15 0,39 0,77 <10 <10 <20 <20 <30 24 <1 <1 A11_0,5_1,0 0, ,6 4,19 45,5 <0.1 6,6 24,8 15,3 0,218 16,2 22,1 28,8 54 <0.15 0,27 0,2 <10 <10 <20 <20 <30 21 <1 <1 A11_1,0_1,5 1-1,5 0 83,4 2,45 36,9 <0.1 4,79 17,2 12 <0.2 11,7 14,2 20,8 37,6 <0.15 <0.25 <0.3 <10 <10 <20 <20 <30 28 <1 <1 A11_1,5_2,0 1,5-2,0 1 89,2 2,64 44,8 <0.1 5,1 16,8 13,2 <0.2 13,6 23,9 24,3 37,7 <0.15 0,35 0,71 <10 <10 <20 <20 <30 <20 <1 <1 A11_3,0_2,5 2,0-2,5 1 77,8 3,26 42,9 <0.1 7, ,4 <0.3 16,9 16,5 27,9 51,2 0,29 2,3 0,99 <10 <10 <20 <20 <30 36 <1 <1 A11_2,5_3,0 2,5-3,0 6 74,6 3,17 38,4 <0.1 7,02 19,8 19 <0.2 14, ,8 76,5 7, <10 <10 <20 <20 <30 98 <1 33 A11_3,0_3,5 3,0-3,5 1 81,9 1,14 21,6 <0.1 3,41 10,5 4,59 <0.2 6,89 5,05 12,9 19,4 0,39 2,6 0,78 <10 <10 <20 <20 <30 <20 <1 1,1 B12-13_0_0,5 0-0,5 4 90,2 3,41 52,1 <0.1 6,32 23,7 18,8 <0.2 17,8 14,5 26,5 44,9 <0.15 4,5 7,4 <10 <10 <20 <20 <30 <20 <1 <1 B12-13_0,5_1,0 0, ,7 3,26 78,6 <0.1 7,42 26,2 19,9 <0.2 21,1 22,5 27,9 48,5 <0.15 0,22 0,091 <10 <10 <20 <20 <30 <20 <1 <1 B12-13_1,0_1,5 1-1,5 0 88,1 3,43 58,6 <0.1 6,56 21,8 16,8 <0.2 16,5 19,4 26,6 56,8 <0.15 <0.25 0,17 <10 <10 <20 <20 <30 <20 <1 <1 B12-13_1,5_2,0 1,5-2,0 0 83,9 3 34,3 <0.1 5, ,9 <0.2 13,9 9,19 21,4 43,9 <0.15 <0.25 <0.3 <10 <10 <20 <20 <30 <20 <1 <1 B12-13_2,0_2,5 2,0-2,5 1 84,4 3,59 71,2 <0.1 6,7 23,6 39,2 <0.2 16,1 31,3 30,9 109 <0.15 0,14 0,082 <10 <10 <20 <20 <30 27 <1 <1 B12-13_2,5_3,0 2,5-3,0 1 83,2 4,41 55,7 <0.1 6,13 16,8 28,6 <0.2 13, ,8 116 <0.15 0,41 0,76 <10 <10 <20 <20 <30 <20 <1 <1 B12-13_3,0_3,5 3,0-3,5 0 81,9 3,43 35,4 <0.1 6,61 17,8 14,2 <0.2 15,4 20,6 24,2 46,3 0,13 0,56 0,15 <10 <10 <20 <20 <30 <20 <1 <1 A12_0_0,5 0-0,5 1 88,5 2,84 68,6 <0.1 6,52 22,7 18,1 <0.2 18,3 17,7 27,2 50,8 <0.15 0,62 0,54 <10 <10 <20 <20 <30 <20 <1 <1 A12_0,5_1,0 0, ,4 4,78 50,3 < ,3 25,2 < ,8 21,8 55,9 <0.15 0,3 0,53 <10 <10 <20 <20 <30 <20 <1 <1 A12_1,0_1,5 1-1,5 1 84,7 4,42 50,7 <0.1 7,33 19,4 18,8 <0.2 16,7 20,3 23,7 58,6 <0.15 0,26 0,74 <10 <10 <20 <20 <30 22 <1 <1 A12_1,5_2,0 1,5-2,0 3 75,2 3,7 43,1 <0.1 5,38 18,6 17,4 0,449 30,2 32,6 21,3 42,3 <0.15 0,11 <0.3 <10 <10 <20 <20 <30 25 <1 <1 A12_2,0-2,5 2,0-2,5 1 81,8 3,19 30,2 <0.1 5,43 15,3 40,3 <0.2 11,5 19,5 20,4 41 <0.15 0,65 0,22 <10 <10 <20 <20 <30 <20 <1 <1 A12_2,5-3,0 2,5-3,0 1 80,5 3,14 41,9 <0.1 7,77 23,6 14,1 <0.2 17,2 12, ,6 0,53 1,5 0,61 <10 <10 <20 <20 <30 24 <1 <1 A12_3,0_3,5 3,0-3,5 6 76,9 2,09 36,1 <0.1 5,82 18,2 10,7 <0.2 12,4 7,37 21,9 32,7 4, <10 <10 <20 <20 <30 51 <1 10 Al >C16- C35 Ar >C8- C10 Ar >C10- C16

23 2 av 3 Datum: Bilaga 2. Resultatsammanställning Laboratorieanalyser Norra Kajen DP1a Förklassificering Dagvattenled Platsspecifika riktvärden för Norra kajen Benämning Klass Mindre än ringa risk 2010:1 <MRR 0 KM <KM m under markytan >0 1 3 Deponigränsvärden 2010:1 >dep 4 1m under gvy >1 under gvy 5 MKM >MKM 6 FA >FA 7 Detektionsgräns Provid Djup m u my B8_0_0,5 0-0,5 0 B8_0,5_1,0 0,5-1 4 B8_1,0_1,5 1-1,5 3 B8_1,5_2,0 1,5-2,0 0 B8_2,0_2,5 2,0-2,5 1 B8_2,5_3,0 2,5-3,0 4 B8_3,0_3,5 3,0-3,5 1 B9_0_0,5 0-0,5 1 B9_0,5-1,0 0,5-1 6 B9_1,0_1,5 1-1,5 3 B9_1,5_2,0 1,5-2,0 3 B9_2,0_2,5 2,0-2,5 6 B9_2,5_3,0 2,5-3,0 6 B9_3,0_3,5 3,0-3,5 0 B10_0_0,5 0-0,5 1 B10_0,5-1,0 0,5-1 3 B10_1,0_1,5 1-1,5 1 B10_1,5_2,0 1,5-2,0 0 B10_2,0_2,5 2,0-2,5 4 B10_2,5_3,0 2,5-3,0 4 B10_3,0_3,5 3,0-3,5 0 B11_0_0,5 0-0,5 4 B11_0,5_1,0 0,5-1 0 B11_1,0_1,5 1-1,5 0 B11_1,5_2,0 1,5-2,0 1 B11_2,0_2,5 2,0-2,5 5 B11_2,5_3,0 2,5-3,0 6 B11_3,0_3,5 3,0-3,5 1 A11_0_0,5 0-0,5 3 A11_0,5_1,0 0,5-1 1 A11_1,0_1,5 1-1,5 0 A11_1,5_2,0 1,5-2,0 1 A11_3,0_2,5 2,0-2,5 1 A11_2,5_3,0 2,5-3,0 6 A11_3,0_3,5 3,0-3,5 1 B12-13_0_0,5 0-0,5 4 B12-13_0,5_1,0 0,5-1 1 B12-13_1,0_1,5 1-1,5 0 B12-13_1,5_2,0 1,5-2,0 0 B12-13_2,0_2,5 2,0-2,5 1 B12-13_2,5_3,0 2,5-3,0 1 B12-13_3,0_3,5 3,0-3,5 0 A12_0_0,5 0-0,5 1 A12_0,5_1,0 0,5-1 1 A12_1,0_1,5 1-1,5 1 A12_1,5_2,0 1,5-2,0 3 A12_2,0-2,5 2,0-2,5 1 A12_2,5-3,0 2,5-3,0 1 A12_3,0_3,5 3,0-3,5 6 metylpyrener/ metylkrysener/ metlflouranten metylbens(a)an er tracener Ar >C16-C35 Bensen Toulen Etylbensen m,p-xylen o-xylen summa xylener sum TEX Naftalen Acenaftylen Acenaften Fluoren Fenantren Antracen Fluoranten Pyren Benso(a)a Chrysen/T Benso(b)fl Benso(k)fl ntracen rifenylen uoranten uoranten Benso(a)p Dibenso(a,h)an yren tracen 10 0, , , , ,005 0,1 0,15 0,03 0,03 0,03 0,03 0,03 0,03 0,03 0,03 0,03 0,03 0,03 0,03 0,03 0,03 <1 <1 <1 <0.01 <0.05 <0.05 <0.05 <0.05 <0.05 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 0,11 <0.1 <0.08 0,082 <0.08 <0.08 <0.08 <0.08 1,5 <1 2,2 <0.01 <0.05 <0.05 <0.05 <0.05 <0.05 <0.1 <0.1 0,14 <0.1 0,12 1,5 0,56 2,9 2,2 0,9 1,4 1,7 0,82 1,1 0,17 <1 <1 <1 <0.01 <0.05 <0.05 <0.05 <0.05 <0.05 <0.1 <0.1 <0.1 <0.1 <0.1 0,11 <0.1 0,21 0,17 0,09 0,14 0,17 0,084 <0.08 <0.08 <1 <1 <1 <0.01 <0.05 <0.05 <0.05 <0.05 <0.05 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.08 <0.08 <0.08 <0.08 <0.08 <0.08 <1 <1 1 <0.01 <0.05 <0.05 <0.05 <0.05 <0.05 <0.1 <0.1 <0.1 <0.1 <0.1 0,58 0,15 0,55 0,48 0,23 0,31 0,27 0,18 0,26 <0.08 5,8 2,2 8 <0.01 <0.05 <0.05 <0.05 <0.05 <0.05 <0.1 0,19 0,14 1,2 1,4 4,3 1,5 2,9 2,5 1,9 1,8 1,3 1 1,3 0,26 <1 <1 <1 <0.01 <0.05 <0.05 <0.05 <0.05 <0.05 <0.1 <0.1 <0.1 <0.1 <0.1 0,15 <0.1 0,17 0,13 <0.08 <0.08 <0.08 <0.08 <0.08 <0.08 <1 <1 <1 <0.01 <0.05 <0.05 <0.05 <0.05 <0.05 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 0,2 0,17 <0.08 0,13 0,099 0,088 <0.08 <0.08 <1 <1 <1 <0.01 <0.05 <0.05 <0.05 <0.05 <0.05 <0.1 <0.1 <0.1 <0.1 <0.1 0,23 0,15 0,58 0,54 0,3 0,44 0,49 0,24 0,49 0,081 <1 <1 <1 <0.01 <0.05 <0.05 <0.05 <0.05 <0.05 <0.1 <0.1 <0.1 <0.1 <0.1 0,21 0,11 0,56 0,49 0,32 0,37 0,46 0,29 0,32 <0.08 <1 <1 <1 <0.01 <0.05 <0.05 <0.05 <0.05 <0.05 <0.1 <0.1 <0.1 <0.1 <0.1 0,57 0,2 0,92 0,73 0,42 0,44 0,43 0,17 0,4 < ,2 28 <0.01 <0.05 <0.05 <0.05 <0.05 <0.05 <0.1 0,91 0,37 1,4 2,6 11 5,3 12 9,2 6,4 5,6 3,4 2,9 4,1 0,74 7,1 1,8 8,9 <0.01 <0.05 <0.05 <0.05 <0.05 <0.05 <0.1 0,25 0,19 0,95 1,4 6,9 2,3 5,8 4,6 2,4 2,3 1,6 1,7 1,8 0,29 <1 <1 <1 <0.01 <0.05 <0.05 <0.05 <0.05 <0.05 <0.1 <0.1 <0.1 <0.1 <0.1 0,13 <0.1 <0.1 <0.1 <0.08 <0.08 <0.08 <0.08 <0.08 <0.08 <1 <1 <1 <0.01 <0.05 <0.05 <0.05 <0.05 <0.05 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 0,15 0,15 <0.08 0,13 0,14 0,1 <0.08 <0.08 <1 <1 1,3 <0.01 <0.05 <0.05 <0.05 <0.05 <0.05 <0.1 <0.1 <0.1 <0.1 <0.1 0,2 <0.1 0,36 0,34 0,2 0,24 0,27 0,16 0,17 <0.08 <1 <1 <1 <0.01 <0.05 <0.05 <0.05 <0.05 <0.05 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 0,18 0,13 <0.08 0,11 <0.08 <0.08 <0.08 <0.08 <1 <1 <1 <0.01 <0.05 <0.05 <0.05 <0.05 <0.05 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 0,13 0,11 <0.08 0,083 <0.08 <0.08 <0.08 <0.08 3,3 1,3 4,6 <0.01 <0.05 <0.05 <0.05 <0.05 <0.05 <0.1 0,16 <0.1 0,36 0,57 1,9 0,97 2,3 1,7 1,1 1,2 1,1 0,6 0,8 <0.08 1,9 <1 2,3 <0.01 <0.05 <0.05 <0.05 <0.05 <0.05 <0.1 0,33 <0.1 0,48 0,57 1,6 0,89 2 1,6 0,6 0,55 0,45 0,17 0,35 <0.08 <1 <1 <1 <0.01 <0.05 <0.05 <0.05 <0.05 <0.05 <0.1 0,1 <0.1 0,24 0,15 <0.1 <0.1 <0.1 <0.1 <0.08 <0.08 <0.08 <0.08 0,18 <0.08 <1 <1 <1 <0.01 <0.05 <0.05 <0.05 <0.05 <0.05 <0.1 <0.1 0,1 <0.1 <0.1 <0.1 <0.1 0,1 <0.1 0,24 0,34 0,95 0,48 0,67 0,19 <1 <1 <1 <0.01 <0.05 <0.05 <0.05 <0.05 <0.05 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 0,23 0,21 0,11 0,19 0,22 0,14 0,12 <0.08 <1 <1 <1 <0.01 <0.05 <0.05 <0.05 <0.05 <0.05 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 0,18 0,14 <0.08 <0.08 <0.08 <0.08 <0.08 <0.08 <1 <1 <1 <0.01 <0.05 <0.05 <0.05 <0.05 <0.05 <0.1 <0.1 <0.1 <0.1 <0.1 0,16 <0.1 0,27 0,2 0,093 0,13 0,082 0,1 0,098 <0.08 6,7 2,2 8,9 <0.01 <0.05 <0.05 <0.05 <0.05 <0.05 <0.1 0,17 0,28 0,81 1,1 5 1,9 4,3 3,5 2,4 2,2 2 0,87 1,6 0,27 4,9 1,2 6,1 <0.01 <0.05 <0.05 <0.05 <0.05 <0.05 <0.1 0,59 0,15 2,6 3,3 12 3,1 5,6 4,6 1,9 1,8 1,8 0,65 1,6 0,2 <1 <1 <1 <0.01 <0.05 <0.05 <0.05 <0.05 <0.05 <0.1 <0.1 <0.1 0,31 0,31 0,5 0,35 0,36 0,22 0,14 0,23 0,14 0,12 0,11 <0.08 <1 <1 <1 <0.01 <0.05 <0.05 <0.05 <0.05 <0.05 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 0,21 0,18 0,13 0,15 0,13 0,13 0,13 <0.08 <1 <1 <1 <0.01 <0.05 <0.05 <0.05 <0.05 <0.05 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 0,16 0,11 <0.08 0,11 0,093 <0.08 <0.08 <0.08 <1 <1 <1 <0.01 <0.05 <0.05 <0.05 <0.05 <0.05 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.08 <0.08 <0.08 <0.08 <0.08 <0.08 <1 <1 <1 <0.01 <0.05 <0.05 <0.05 <0.05 <0.05 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 0,19 0,16 0,12 0,13 0,093 <0.08 0,12 <0.08 <1 <1 <1 <0.01 <0.05 <0.05 <0.05 <0.05 <0.05 <0.1 0,16 <0.1 0,13 0,19 0,61 0,32 0,64 0,5 0,18 0,24 0,097 0,13 0,14 < ,1 34 <0.01 <0.05 <0.05 <0.05 <0.05 <0.05 <0.1 1,1 0,58 6 8, ,7 8 6,3 4,5 5,9 1 <1 <1 <1 <0.01 <0.05 <0.05 <0.05 <0.05 <0.05 <0.1 0,17 <0.1 0,22 0,38 1 0,4 0,48 0,33 0,2 0,18 0,15 0,1 0,15 <0.08 1,3 <1 1,9 <0.01 <0.05 <0.05 <0.05 <0.05 <0.05 <0.1 <0.1 <0.1 <0.1 <0.1 0,41 0,54 1,9 1,6 0,95 1,1 1,7 0,73 1,3 <0.08 <1 <1 <1 <0.01 <0.05 <0.05 <0.05 <0.05 <0.05 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 0,11 0,11 <0.08 <0.08 0,091 <0.08 <0.08 <0.08 <1 <1 <1 <0.01 <0.05 <0.05 <0.05 <0.05 <0.05 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.08 0,085 0,085 <0.08 <0.08 <0.08 <1 <1 <1 <0.01 <0.05 <0.05 <0.05 <0.05 <0.05 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.08 <0.08 <0.08 <0.08 <0.08 <0.08 <1 <1 <1 <0.01 <0.05 <0.05 <0.05 <0.05 <0.05 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 0,14 <0.1 <0.08 <0.08 0,082 <0.08 <0.08 <0.08 <1 <1 <1 <0.01 <0.05 <0.05 <0.05 <0.05 <0.05 <0.1 <0.1 <0.1 <0.1 <0.1 0,11 <0.1 0,16 0,14 0,14 0,16 0,16 0,089 0,12 <0.08 <1 <1 <1 <0.01 <0.05 <0.05 <0.05 <0.05 <0.05 <0.1 <0.1 <0.1 0,13 <0.1 0,15 0,15 0,13 0,13 <0.08 <0.08 <0.08 <0.08 0,15 <0.08 <1 <1 <1 <0.01 <0.05 <0.05 <0.05 <0.05 <0.05 <0.1 <0.1 <0.1 <0.1 <0.1 0,14 0,12 0,19 0,17 0,14 <0.08 0,17 <0.08 0,093 <0.08 <1 <1 <1 <0.01 <0.05 <0.05 <0.05 <0.05 <0.05 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 0,16 0,14 0,087 0,12 0,12 0,12 0,087 <0.08 <1 <1 <1 <0.01 <0.05 <0.05 <0.05 <0.05 <0.05 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 0,14 0,12 0,084 0,1 0,1 0,1 0,084 <0.08 <1 <1 <1 <0.01 <0.05 <0.05 <0.05 <0.05 <0.05 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 0,11 <0.1 <0.08 <0.08 <0.08 <0.08 <0.08 <0.08 <1 <1 <1 <0.01 <0.05 <0.05 <0.05 <0.05 <0.05 <0.1 <0.1 <0.1 <0.1 <0.1 0,11 <0.1 0,28 0,26 <0.08 0,11 0,11 <0.08 <0.08 <0.08 <1 <1 <1 <0.01 <0.05 <0.05 <0.05 <0.05 <0.05 <0.1 0,32 <0.1 0,21 0,2 0,41 0,26 0,32 0,32 0,15 0,15 0,11 0,091 0,11 <0.08 9,8 2,5 12 <0.01 <0.05 <0.05 <0.05 <0.05 <0.05 <0.1 0,57 0,26 3,6 4,2 15 5,3 6,8 5,1 2,6 2,3 1,7 1,1 1,6 0,28
