1 MONTAGEANVISNINGAR NORGIPS VÅTRUMSSYSTEM

2 DETTA ÄR NORGIPS VÅTRUMSSYSTEM För oss på Norgips är det viktigt att hålla hög kvalitet på vårt sortiment så att du som kund alltid ska känna dig trygg från idé till färdig konstruktion. Vi erbjuder enkla och funktionella produkter för våtrumskonstruktioner vi har allt du behöver för att skapa ett vattentätt våtrum. För mer information och senaste uppdateringar om våra produkter, se norgips.se. VAD ÄR ETT VÅTRUM? Ett våtrum är ett rum där golv- och väggytor helt eller delvis kan utsättas för återkommande vattenbelastning. På toaletter, i tvättrum och rum med varmtvattenberedare räknas endast golvet som våtrum. AQUAPANEL I dessa anvisningar visar vi montage på den cementbaserade skivan AQUAPANEL. AQUAPANEL Indoor är en oorganisk skiva som är mycket motståndskraftig mot fukt och mögel. Den är stabil även i tuffa, fuktutsatta miljöer. Skivan är väldokumenterad och utformad för att uppfylla höga krav och förväntningar från byggföretag och entreprenörer över hela världen. Läs mer om AQUAPANEL på norgips.se. NORGIPS KAKELLIM OCH FOGMASSA I sortimentet har vi också ett utbud av kakellim och fogmassor, som passar utmärkt till både foliesystemet och rollbart membransystem. 2

3 INNEHÅLL Två system 4 Planera montaget 5 Produktöversikt 6 Foliesystem montering på vägg 14 Foliesystem montering på golv 17 Membransystem montering på vägg 21 Membransystem montering på golv 23 Montering av manschett - Jafo 26 Montering av manschett - Blücher 28 Montering av kakel 30 Applicering av fogmassa 31 Förbrukningstabeller 33 Shoppinglista 34 BRANSCHGODKÄNDA VÅTRUMSSYSTEM FÖR VÄGG OCH GOLV 3

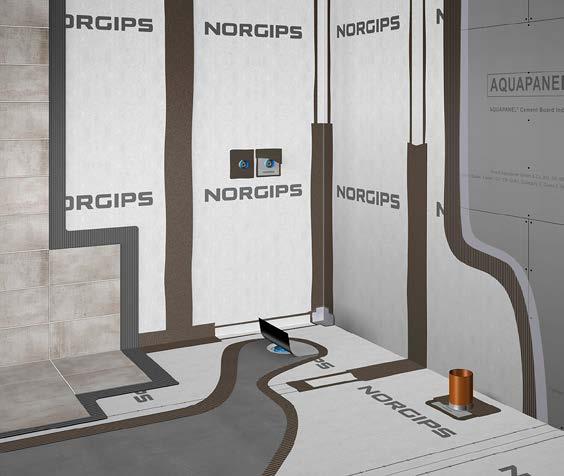

4 VÅTRUM TVÅ SYSTEM TVÅ SYSTEM Norgips erbjuder nu två olika system som är främst i klassen för att du ska få just det badrum du förtjänar. Systemen består av ett foliesystem och ett traditionellt membransystem. Bägge systemen kan monteras på underlag av betong och byggskivor avsedda för våtrum. 1 NORGIPS FOLIESYSTEM ETA: 18/ Detta är ett foliesystem som är enkelt att montera och ger en suverän täthet! Folien limmas och läggs i ett enda moment, så du behöver inte vänta på att membranen ska torka innan nya strykningar ska appliceras och är samtidigt en garanti för att rätt tjocklek och vattentäthet uppnås. Vi brukar säga att det ska vara lätt att göra rätt, något det definitivt är med Norgips Foliesystem. 2 NORGIPS MEMBRANSYSTEM SINTEF Tekniskt godkännande Detta är ett membransystem som motsvarar det vi känner till från marknaden tidigare. Detta är ett tryggt och välutprovat system, som är enkelt och användarvänligt. 4

5 VÅTRUM PLANERA MONTAGET PLANERA MONTAGET Norgips Våtrumssystem ska monteras på fasta underlag som till exempel Humid Board, Aquapanel, gips, betong, puts etc. Detta gäller både på golv och vägg. Bearbetnings- och underlagstemperatur ska vara mellan +10 och +25 C. Kontrollera att underlaget är rätt utfört innan arbetet påbörjas. Underlaget ska vara rent och torrt. Underlag och material ska inte ha en temperatur under +10 C. Tänk på att alla sugande ytor ska grundas med Norgips Primer, som är en del av systemet innan monteringen påbörjas. Följ blandningsförhållanden på förpackningen för rätt konsistens till typen av underlag. Beräkna mängden Norgips 2-K Folielim och hur många våder med duk du behöver och skär gärna till denna i förväg. Duken ska gå i en hel längd från innertak till golv. Undvik onödiga skarvar i våtzonen. Alla skarvar och övergångar kan göras med Norgips 2-K Folielim, så det är i första hand detta du behöver. Om man ändå önskar kan manschetter, skarvar, hörn etc. limmas med Norgips Folielim 290 ml som är ett montagelim på patron. Norgips 2-K Folielim har en användningstid på ca 3 timmar när det blandats ut i hinken. Så säkerställ att du blandar upp den mängd du kommer att använda under den tiden. Förbrukning är 0,6 kg pr m2. 5

6 VÅTRUM PRODUKTÖVERSIKT PRODUKTÖVERSIKT NORGIPS FOLIESYSTEM Norgips Våtrumsfolie 10 m Norgips Våtrumsfolie är avsedd som vattentätt membran i våtutrymmen före plattsättning. Norgips Våtrumsfolie 30 m Norgips Våtrumsfolie är avsedd som vattentätt membran i våtutrymmen före plattsättning. Norgips 2-K Folielim (5+5 kg) Norgips 2-K Folielim är ett 2-komponentslim avsett för både limning och skarvförsegling av Norgips Våtrumsfolie. Norgips Tätskiktsremsa 25 m Norgips Tätskiktsremsa används för tätning och försegling av skarvar och vinklar i Norgips Foliesystem. Norgips Hörnmanschett (utv) Förseglingshörn av polymermaterial, dubbelsidigt belagd med polypropylenfiber. Norgips Hörnmanschett (inv) Förseglingshörn av polymermaterial, dubbelsidigt belagd med polypropylenfiber. Norgips Folielim 290 ml Norgips Folielim är ett självhärdande lim avsett för föseglingar av skarvar i Norgips Våtrumssystem. Norgips Primer 1 L Norgips Primer används för att minska underlagets sugkraft, förbättra vidhäftningen, dammbindning samt portätning. Norgips Prime 5 L Norgips Primer används för att minska underlagets sugkraft, förbättra vidhäftningen, dammbindning samt portätning. Norgips Rörmanschett 100x100 mm Rörmanschett av polymermembran med en flexibel tätning mm. Norgips Rörmanschett 150x150 mm Rörmanschett av polymermembran med en flexibel tätning mm. Norgips Rörmanschett 200x200 mm Rörmanschett av polymermembran med en flexibel tätning mm. Norgips Brunnsmanschett 370x370 mm Självhäftande butylgummiduk för tätning i våtutrymmen. 6

7 VÅTRUM PRODUKTÖVERSIKT NORGIPS MEMBRANSYSTEM Norgips Fuktspärr 1 L Våtrumssystem i kombination med Norgips Membran. Attenbaserad fuktspärr avsedd för Norgips Våtrumssystem i kombination med Norgips Membran. Norgips Fuktspärr 5 L Våtrumssystem i kombination med Norgips Membran. Attenbaserad fuktspärr avsedd för Norgips Våtrumssystem i kombination med Norgips Membran. Norgips Membrane 7,5 kg Används som vattentätning i kombination med Norgips Fuktspärr. Norgips Membrane 14 kg Används som vattentätning i kombination med Norgips Fuktspärr. Norgips Fiberremsa 25 m Norgips Fiberremsa används till försegling av skjøter i Norgips Membransystem. Norgips Fiberhörn (inv) Norgips Fiberhörn används till försegling av hörn i Norgips Våtrumssystem. Norgips Fiberhörn (utv) Norgips Fiberhörn används till försegling av hörn i Norgips Våtrumssystem. NORGIPS FIX ALLROUND Nogrips Fix Basic 5 kg För sättning av keramiska plattor väggar och golv. Uppfyller C2TES1 Norgips Fix Basic 20 kg För sättning av keramiska plattor väggar och golv. Uppfyller C2TES1 Norgips Fix Allround 15 kg Norgips Flislim Allround är en cementbaserad, flexibel fästmassa. Uppfyller C2TES1 7

8 VÅTRUM PRODUKTÖVERSIKT NORGIPS AVJÄMNINGSMASSA Norgips Avjämningsmassa Allround är en cementbaserad, fiberförstärkt och pumpbar fall - och avjämningsmassa. Norgips Golvavjämning Allround 25 kg NORGIPS SANITÄRSILIKON För elastiska hörn-, rörelse- och anslutningsfogar på glaserade och oglaserade keramiska plattor, glas och de flesta plastmaterial och underlag. Norgips Sanitetssilikon, Transparent Norgips Sanitetssilikon, Silvergrå Norgips Sanitetssilikon, Manhattan Norgips Sanitetssilikon, Vit Norgips Sanitetssilikon, Cementgrå Norgips Sanitetssilikon, Antracit

9 VÅTRUM PRODUKTÖVERSIKT NORGIPS FOGMASSA Cementbaserat, färgat fogbruk för sprickfri fogning av sugande keramiska plattor. Norgips Fogmassa Allround 20 kg, Silvergrå Norgips Fogmassa Allround 5 kg, Manhattan Norgips Fogmassa Allround 5 kg, Vit Norgips Fogmassa Allround 5 kg, Silvergrå Norgips Fogmassa Allround 5 kg, Cementgrå Norgips Fogmassa Allround 5 kg, Antracit Norgips Fogmassa Allround 1 kg, Antracit Norgips Fogmassa Allround 1 kg, Silvergrå Norgips Fogmassa Allround 1 kg, Manhattan Norgips Fogmassa Allround 1 kg, Vit

10 VÅTRUM REGLER OCH REKOMMENDATIONER GARANTIER OCH ANSVAR BRANSCHREGLER Samtliga branschkrav på underlag, material och deras egenskaper framgår av Byggkeramikrådets Branschregler för våtrum, BBV 15:1. Branschregler kan laddas ned från eller beställas i tryckt format från Byggkeramikrådet.» För att översätta byggreglerna till praktiskt byggande har det skapats ett antal så kallade branschregler. Det är olika branschorganisationer för olika materialområden som har tagit fram rekommendationer och råd för byggutrymmen med vattentäta skikt, det vi dagligen kallar våtrum. Föreliggande vägledning bygger på Byggkeramikrådets branschregler, BBV 15:1. Denna avser funktion och applicering av tätskiktssystem på olika underlag där kakel, klinker eller mosaik skall utgöra ytskikt på golvoch väggar i våtrum. Branschreglerna avser detaljutförande med hänsyn till myndighetskrav i Boverkets byggregler. Enligt BBV 15:1 ska golv- och väggytor med keramisk beklädnad/beläggning i våtrum förses med tätskiktssystem. Godkända tätskiktssystem enligt BBV 15:1 ska vara provade enligt europanormen ETAG 022 (European Technical Approval Guideline). Samtliga komponenter i Norgips Våtrumssystem är provade enligt ETAG 022. Vi på Norgips rekommenderar att ladda ner och läsa mer i BBV 15:1 ( > branschregler). För vatten- och avloppsinstallationer skall reglerna i Säker Vatteninstallation tillämpas, se BOVERKETS BYGGREGLER Boverkets Byggregler utgör Sveriges aktuella byggregler. De föreskriver och ger allmänna råd om hur utrymmen med krav på vattentäta eller vattenavvisande skikt skall och bör utföras). KRAVEN: Golv och väggar som kommer att utsättas för vattenspolning skall ha ett vattentätt skikt som hindrar fukt från att komma i kontakt med material som inte tål fukt. I detta fall bör det vattentäta skiktet vara större än s/m. Golv, väggar och tak som kan utsättas för vattenstänk, kondens eller hög luftfuktighet skall ha ett vattenavvisande ytskikt. Underlag för vattentäta skikt skall vara lämpliga för denna användning. FACKMANNAMÄSSIGT UTFÖRT Det betyder att branschregler och leverantörsanvisningar skall följas. Norgips montageanvisningar måste följas och angivna produkter ska användas vid uppbyggnad av konstruktionen - endast då anses arbetet utfört enligt gällande regler och rekommendationer, det vill säga fackmannamässigt. Våtrum som byggs med andra tätskiktssystem och ytskikt omfattas inte av denna vägledning. Vi rekommenderar att du noggrant läser igenom denna anvisning och dess hänvisningar till andra anvisningar. Föreliggande anvisningar förutsätter att samtliga krav i BBR och BBV 15:1 uppfylls. Norgips Våtrumssystem uppfyller kraven i BBR samt rekommendationerna i BBV 15:1. Norgips Våtrumssystem är speciellt framtaget och anpassat för de specifika svenska nationella branschkraven. STANDARDER ETAG 022 är den provningsmetod för tätskiktssystem som nu gäller i hela EU inklusive Norge, Island och Schweiz. ETAG 022 består av följande tre delar: Del 1: vätskebaserade tätskikt Del 2: tätskiktsfolie Del 3: täta skivor Norgips Våtrumssystem omfattar de två första av de tre ovanstående delarna (källor: BBR, BBV 15:1). KVALITETSDOKUMENT Kvalitetsdokument enligt reglernas Bilaga A, skall utfärdas av BKR behörig entreprenör och vara undertecknat av våtrumsansvarig arbetsledare. Det skall tillsammans med aktuell monteringsanvisning för det godkända tätskiktssystemet överlämnas till beställare och nyttjare/boende när arbetet är slutfört. Kopia av kvalitetsdokument och monteringsanvisning för det av Byggkeramikrådet godkända tätskiktssystemet arkiveras för egen dokumentation och för att kunna uppvisas i samband med kvalitetsöversyn. 10

11 VÅTRUM FÖRUTSÄTTNINGAR OCH UNDERLAG VAD ÄR ETT VÅTRUM? Ett våtrum är ett utrymme där golv- och väggytor helt eller delvis kan utsättas för återkommande vattenbegjutning. I toaletter, tvättstugor och utrymmen med varmvattenberedare avses endast golv. FÖRBEREDELSER Bearbetnings- och underlagstemperatur skall vara mellan +10 C till +25 C. Kontrollera att underlagen är rätt utförda innan arbetet påbörjas. Underlaget skall vara bärkraftigt (se leverantörers anvisningar), rent och torrt. Underlag och material skall inte ha temperaturer lägre än +10 C. Samtliga krav på underlag, material och deras egenskaper framgår av 15.1, kapitel 3: underlag. UNDERLAG PÅ VÄGG Betong Skall vara minst 2 månader gammal och vara gjuten mot en slät form. Spackla eventuella ojämnheter, sprickor och håligheter. Cementhud skall alltid avlägsnas. Lättbetong Golv- och väggytor av lättbetong kan spacklas med Rotband Snabbspackel* eller putsas med Rotband Handgipsputs*. Puts Ytjämnhet för putsbruk skall motsvara putsstruktur 2-3 enligt kapitel LBS i AMA Hus 11. Norgips Rotband Handgipsputs* kan användas som putsbruk i våtrum. Spackel Ytjämnhet för spackelmassor skall motsvara struktur 1-2 (enligt kapitel LBS i AMA Hus 11). Norgips spackelmassor för väggar och som underlag för tätskikt och keramiska plattor i våtutrymmen som uppfyller kraven i BBV 15:1: Norgips Rotband Snabbspackel* Idealisk för spackling och utjämning av ojämna eller grova underlag som ny och befintlig puts, murverk, betong och lättbetong, samt för spackling av sprickor och hål. Skivmaterial Skivkonstruktioner byggs upp av en fukttålig stomme och fukttåliga skivmaterial. Godkända skivmaterial finns på Väggkonstruktionen skall ha erfoderlig böjstyvhet, vilket framgår av skivtillverkarens/ leverantörens Egenskapskrav för våtrumsskivori bostadsutrymmen. Exempel på våtrumsskivor, antal lag och regelavstånd: VÅTRUMSSKIVA STOMME S300 STOMME S450 Aquapanel 13 mm 1 lag 1 lag Humid Board 13 mm 1 lag 2 lag Norgips rekommenderar att alltid spackla skivskarvar med avsedd spackelremsa och våtrumsspackel. UNDERLAG PÅ GOLV Betong Skall vara minst 2 månader gammal och ha en brädriven ytstruktur eller motsvarande. Sprickor, håligheter och ojämnheter spacklas med Norgips Golvavjämning Allround 25 kg eller lämpligt cementbruk. Cementhud skall alltid avlägsnas. AVJÄMNINGSMASSA Byttesut med: Norgips Golvavjämning Allround 25 kg. Underlaget kan vara betong eller golvspånskiva. Använd alltid armeringsnät vid spackling på golvspånskiva. Skivmaterial För bjälklagsförstyvning med skivkonstruktion, se skivleverantörers anvisningar. FÖRBEHANDLING GOLV Värmegolv En behörig elektriker skall utföra montering av elburen golvvärme. Golvvärmesystem skall förläggas enligt tillverkarens anvisningar med eventuell förläggningsritning. Likväl skall drift och start av system utföras enligt respektive tillverkares råd och anvisningar. Golvbrunn Golvbrunnar skall alltid vara typgodkända enligt aktuell standard (se BBV 15:1). Så kallade väggnära brunnar skall dessutom vara provade och godkända enligt särskilt branschgodkännande(se BBV). Samtliga golvbrunnar skall vara fastmonterade enligt tillverkarens anvisningar. De skall vara monterade vågrätt (tolerans +/- 2 mm, mätt från brunnscentrum till flänsens ytterkant) och på sådant sätt att anslutning av tätskiktet mot golvbrunnen kan göras i nivå med underlaget för tätskikt. Golvbrunnar tillverkade före 1990 skall alltid bytas ut. 11

12 VÅTRUM VÅTZONER OCH VÅTZONSINDELNING DEFINITION AV VÅTZON Våtzon 2 Våtzon 1 Våtzon 1 Våtzon 2 Våtzon 1 1 m 1 m 1 m Hela golvet är våtzon 1 Figurbild, från Byggkeramikrådet, BBV 15.1 VÅTZONER OCH VÅTZONSINDELNING BBV 14:1 delar in våtrummet i två zoner: Våtzon 1 Väggar vid badkar och/eller dusch och väggytor minst en meter utanför dessa samt våtrummets hela golvyta. Våtzon 2 Övriga väggytor. TÄTHETSKLASSER VTgF = vattentäta golvsystem av folietyp VTvF = vattentäta väggsystem av folietyp VTg = övriga godkända tätskiktssystem för golv VTv = övriga godkända tätskiktssystem för väggar UPPFYLLER KRAVEN Norgips Våtrumssystem är provat enligt ETAG 022 och uppfyller kraven i BBV 15:1, vilket innebär att systemet kan användas i både våtzon 1 och 2: Norgips Foliesystem - tätskiktssystem med våtrumsfolie, uppfyller täthetsklass VTgF, VTvF. Norgips Membransystem - tätskiktssystem med vätskebaserat tätskikt, uppfyller täthetsklass VTg och VTv. Norgips Foliesystem systemet ger ett ånggenomgångsmotstånd på ca. ca s/m. Norgips Membransystem ett rollat system för fuktspärr i våtrum. Systemet ger en ångtäthet på ca s/m. VÄLJ RÄTT TÄTSKIKT Vid skivkonstruktion måste våtzon 1 beläggas med Norgips Våtrumssystem folie. Våtzon 2 kan beläggas med Norgips Våtrumssystem rollbart. Vid massivkonstruktion (till exempel konstruktion av betong, puts eller murverk) kan Norgips Foliesystem eller Norgips Membansystem användas för hela utrymmet. 12

13 VÅTRUM EFTERKOMMANDE INSTALLATIONER EFTERKOMMANDE INSTALLATIONER INFÄSTNINGAR Undvik håltagningar och infästningar i våtzon 1. Borra endast genom ytskikt och tätskikt - ej genom våtrumsskiva eller underkonstruktion Använd alltid maskeringstejp vid håltagning i kakel och klinker för att markera borrhål och förhindra att borren glider Krokar, hängare och speglar kan med fördel limmas upp för att undvika håltagning i tätskiktet. FÖNSTER OCH DÖRRAR Så långt det är möjligt bör fönster och dörrar placeras i våtzon 2 vid utformning av våtrum. Om fönster placeras i våtzon 1 bör brösthöjden (mått från golv till underkant fönster) inte understiga 1600 mm. Om dörr placeras inom våtzon 1 måste höjdförhållandet mellan tätskiktets uppvik på tröskeln och golvbrunnen beaktas (se i BBV 10:1). Spalt mellan vägg och karm ska ilagas så att tätskiktet kan anslutas mot karmen. TÄTSKIKTETS ANSLUTNING MOT TAK För att undvika nedsmutsning av tak kan väggens tätskiktsbehandling normalt avslutas max 10 mm under tak- och väggvinkeln. REPARATIONER Reparationer kan vara möjliga beroende på vilka förutsättningar som finns i det enskilda fallet. Det är skillnad på reparation i ytskiktet (byte av skiva/or) och reparation i och av tätskiktet (där tätskikt måste bytas). NORGIPS FOLIESYSTEM Hål eller skador på Norgips Våtrumsfolie som uppkommit före plattsättning, skall lagas genom att applicera Norgips Folielim över den skadade ytan. Skär till en bit av tätskiktsfolien som täcker den skadade ytan (inkl. 5 cm överlapp), montera foliebiten i det blöta limmet och avsluta med att försegla kanterna med Norgips Folielim. NORGIPS MEMBRANSYSTEM Hål eller skador på tätskiktet som uppkommit före plattsättning skall lagas genom att montera Norgips Fiberremsa över hålet. Applicera rikligt med Norgips Membran över skadan och tryck fast förseglingsremsan. Avsluta med att applicera ytterligare ett lager tätskiktsmassa ovanpå förseglingsremsan. SKÖTSELANVISNINGAR Skötselanvisningar för keramiska väggbeklädnader och golvbeläggningar kan rekvireras från Byggkeramikrådet eller läsas i Byggkeramikhandboken. 13

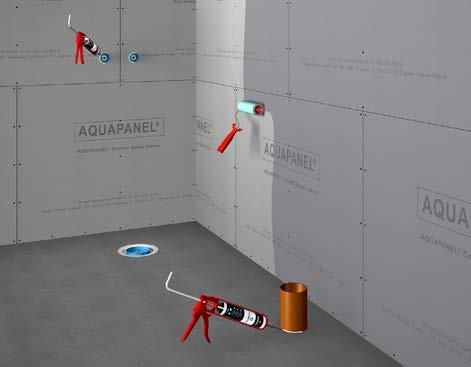

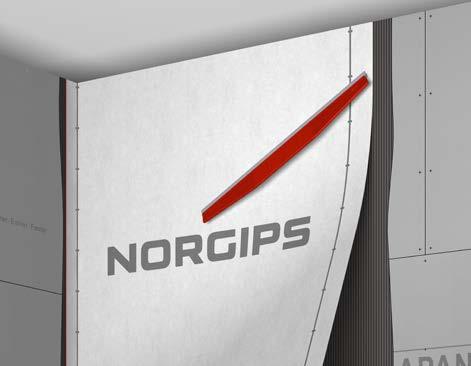

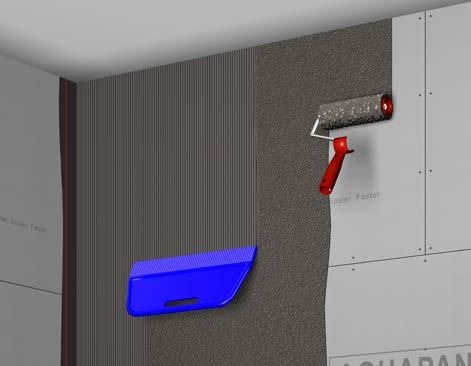

14 FOLIESYSTEM MONTERING AV FOLIE PÅ VÄGG MONTERING AV FOLIE PÅ VÄGG Alla genomdragningar, övergångar och hål i underlaget ska tätas med en silikon, akryl eller annat lämpligt tätningsmedel. Rulla därefter på Norgips Primer på alla ytor. Följ anvisningen på förpackningen för rätt blandningsförhållande till underlaget. Applicera Norgips 2-K Folielim. Applicera för två bredder duk åt gången. Börja gärna mot hörnen. Förbrukningen är 0,6 kg per m2. Användningstiden för limmet i hinken är ca 3 timmar, så blanda inte upp mer än du använder på denna tid. Dra ut med en 2 mm tandspackel för att få rätt mängd på hela ytan. Placera duken på väggen. Se till att den hänger lodrätt så att den inte hamnar snett. Dra ut med en spackelspade, gärna i plast, från mitten av duken och ut mot kanterna. Se till att det inte blir bubblor/blåsor under duken. Om duken läggs i hörnen ska det finnas plats för minst 5 cm överlappning. Duken kan skarvas på två sätt. Antingen med överlappande skarv eller med Norgips Tätningsband. Bägge metoderna är i enlighet med ETA-18/

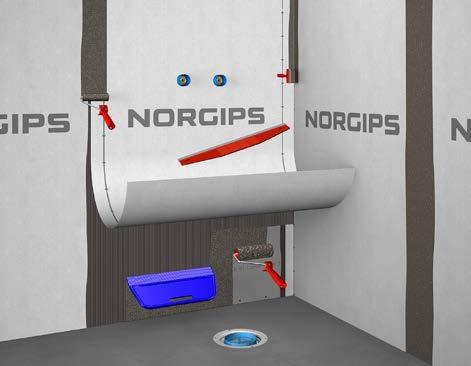

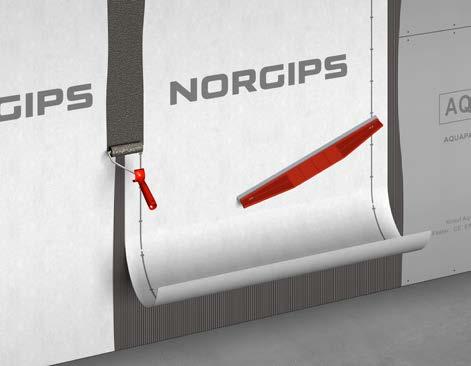

15 FOLIESYSTEM MONTERING AV FOLIE PÅ VÄGG Metod 1 Överlappande skarv: Överlappningen görs med Norgips 2-K Folielim. Skarven ska överlappas med minst 5 cm. Den streckade linjen på duken markerar 5 cm. Applicera lim på duken som redan har monterats. Montera duken och dra ut som tidigare. Rulla över överlappningen med Norgips 2-K Folielim igen för att säkerställa en tät skarv. Metod 2 Skarva med tätningsband: Montera nästa duk kant i kant mot redan monterad duk. Applicera skarven med Norgips 2-K Folielim och montera Norgips Tätningsband. Försegla skarven igen med Norgips 2-K Folielim för att säkerställa en tät skarv. TIPS: Montera folien först och ta skarvarna sist för att få ett bra flyt i arbetet. Fortsätt runt alla väggarna. Där dukens mått inte passar klipps den lätt till med en sax eller liknande och överlappas eller skarvas kant i kant med Norgips 2-K Folielim. 15

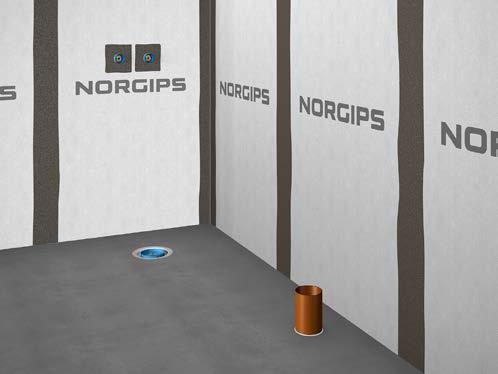

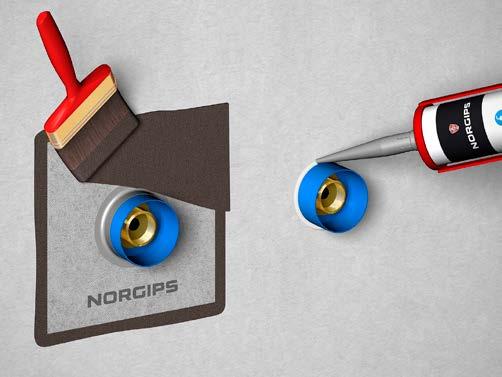

16 FOLIESYSTEM MONTERING AV FOLIE PÅ VÄGG Hörnen monteras som resten av väggen. Antingen med skarvband eller med överlappning. Vid överlappniningsmetoden, säkerställ minst 5 cm överlappning. Genomdragningar i duken görs med Norgips Rörmanschett och Norgips 2-K Folielim. Applicera lim där manschetten ska vara, montera manschetten och applicera över igen med lim. Alternativt kan manschetten limmas med Norgips Folielim 290 ml. Det limmas på samma sätt, under manschetten och appliceras ut på ovansidan, så att hela manschetten täcks av lim. Norgips Rörmanschett finns i flera storlekar, säkerställ att rätt manschett används. När alla skarvar är tätade och genomdragningar är säkrade är det klart för läggning av duk på golvet. Eventuellt kan man kakla väggen först, så att man undviker onödigt slitage på golvduken. 16

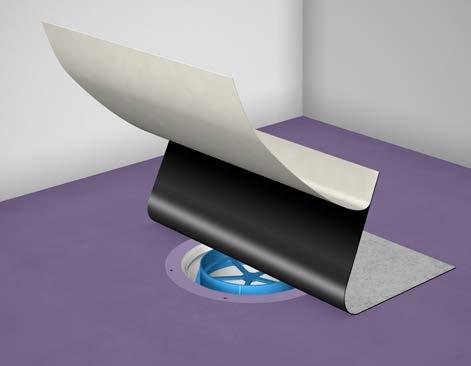

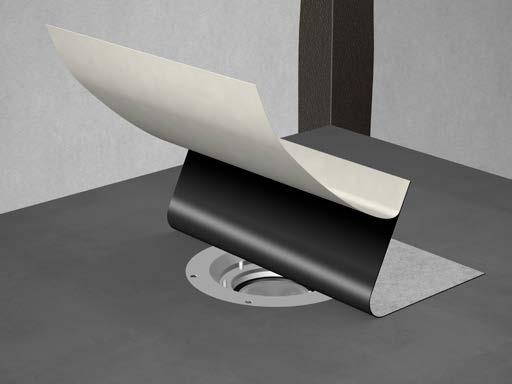

17 FOLIESYSTEM MONTERING AV FOLIE PÅ GOLV MONTERING AV FOLIE PÅ GOLV Säkra underlaget, detta måste eventuellt grundas med Norgips Primer i enlighet med anvisningarna på primern. Montera avloppet i enlighet med avloppets anvisningar. Börja med att montera avloppsmanschetten. Avlägsna folien på baksidan av manschetten och limma fast manschetten till underlaget. Här har vi valt ett avlopp från Jafo, det finns flera leverantörer och varianter att välja bland. Fortsätt därefter med Norgips 2-K Folielim på samma sätt som på väggen. Det ska också rollas lim över avloppsmanschetten. För mer utförlig information om hur man gör det i samband med avlopp, från side Använd en grov målningsrulle och applicera en foliebredd åt gången. Använd därefter en 2 mm tandspackel för att säkra rätt mängd under hela folien. 17

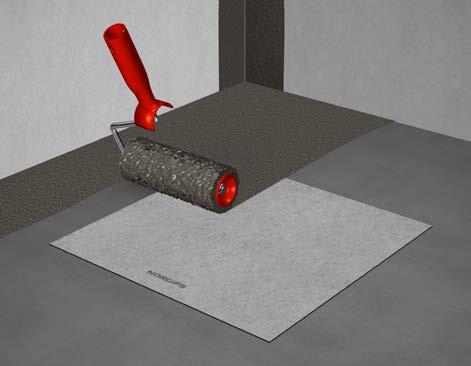

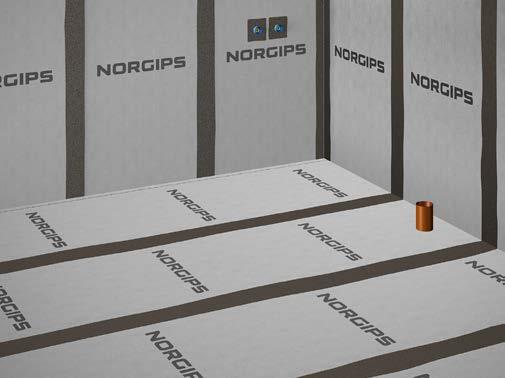

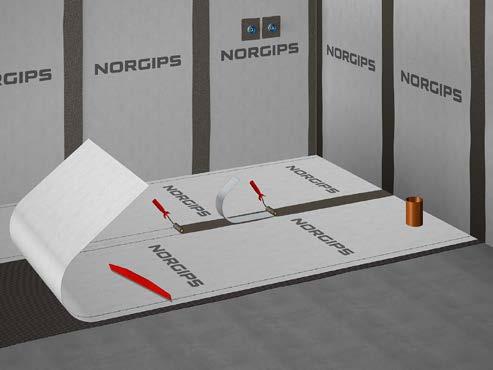

18 FOLIESYSTEM MONTERING AV FOLIE PÅ GOLV Lägg ut duken, stryk ut med tapetskrapa eller mosvarande. Undvik verktyg med vass kant, för att undvika skador på duken. Lägg ut nästa duk kant i kant med den förra. Alternativt med minst 5 cm överlappning. (Följ samma tillvägagångssätt som för vägg.) Illustrationen visar duk lagd kant i kant med tätningsbandet. Då appliceras alla skarvarna med Norgips 2-K Folielim, tätningsbandet läggs i det våta limmet och förseglas slutligen med ett lager Norgips 2-K Folielim. När golvet är färdiglagt låt limmet härda i ca 2 timmar innan du går på det. Genomdragningar i duken monteras med Norgips Rörmanschett och Norgips 2-K Folielim. Applicera lim där manschetten ska vara, montera manschetten och applicera igen med lim. Alternativt kan manschetten limmas med Norgips Folielim 290 ml. Limmas på samma sätt, under manschetten, och appliceras på ovansidan, så att hela manschetten täcks av lim. Norgips Rörmanschett finns i flera storlekar, se till att rätt manschett används. 18

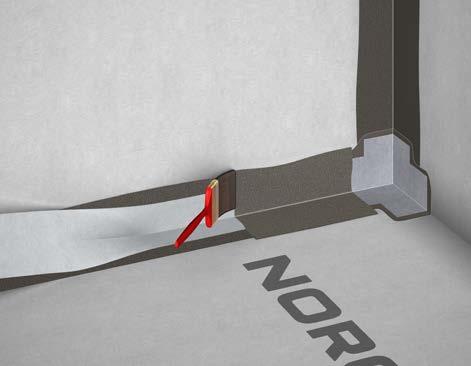

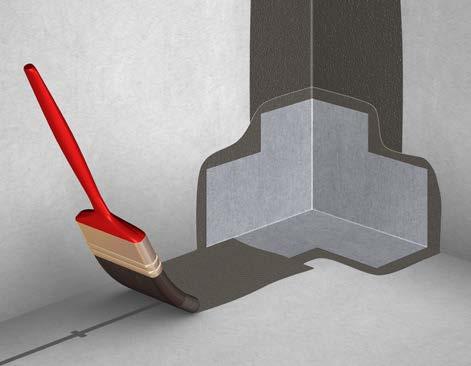

19 FOLIESYSTEM MONTERING AV FOLIE PÅ GOLV Montera alla manschetter i ett moment. Dessa limmas fast med Norgips 2-K Folielim. När alla manschetter har monterats, monteras skarvband i alla övergångar mellan golv och vägg. Skarvbandet limmas också med Norgips 2-K Folielim. Se till att skarvbandet överlappar hörnmanschetterna min. 30 mm. 19

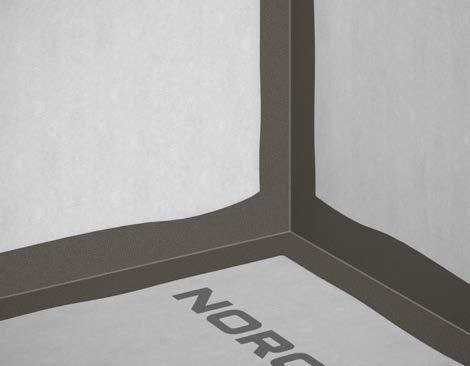

20 FOLIESYSTEM MONTERING AV FOLIE PÅ GOLV Applicera slutligen Norgips 2-K Folielim över både skarvband och hörnmanschetter. Det kan kaklas efter 12 timmar. 20

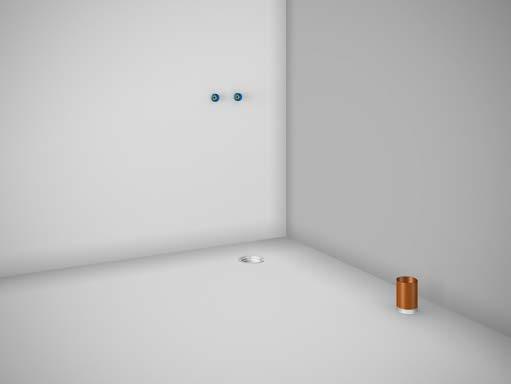

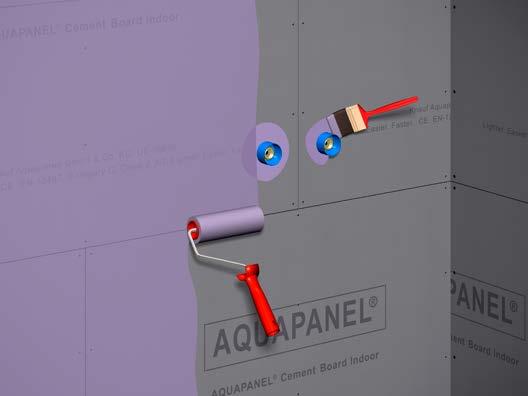

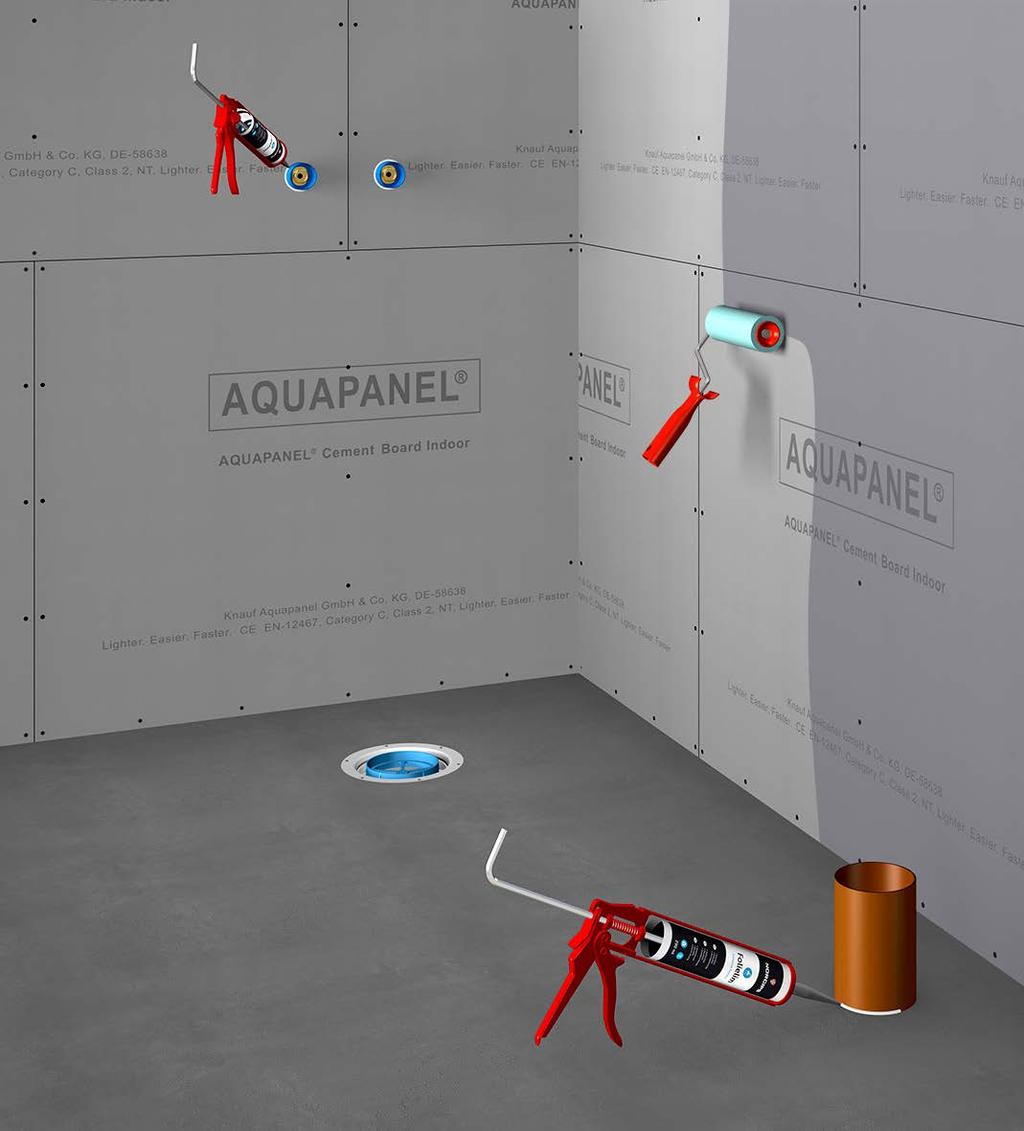

21 MEMBRANSYSTEM MONTERING PÅ VÄGG MONTERING PÅ VÄGG Alle gjennomføringer og hull i platelag skal tettes. Bruk en silikon, akryl eller annen egnet fugemasse. Sterkt sugende underlag må primes Sørg for at veggen er ren og støvfri. Alla genomdragningar och hål i skivksikt ska tätas. Använd en silikon, akryl eller annan lämplig fogmassa. Starkt sugande underlag måste grundas med Norgips Primer. Se till att väggen är ren och dammfri. Applicera Norgips Fuktspärr med en korthårig rulle och pensel. Förbrukning är ca 0,2 kg/kvm. Torktid vid sugande underlag och normal rumstemperatur är ca min. Pensla eller rulla Norgips Membran i hörn och vinklar. Lägg Norgips fiberremsa i den våta membranen och pensla över igen. 21

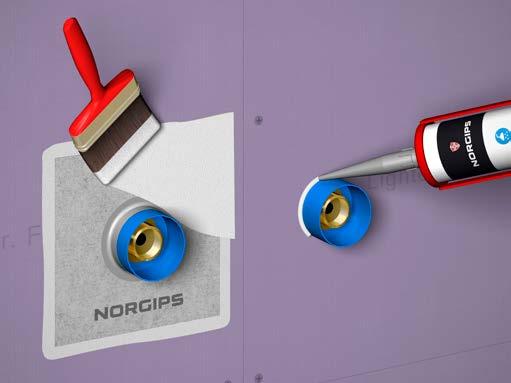

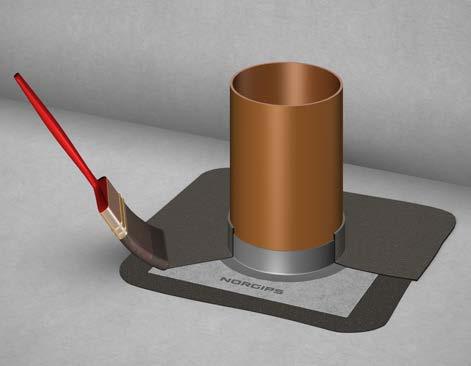

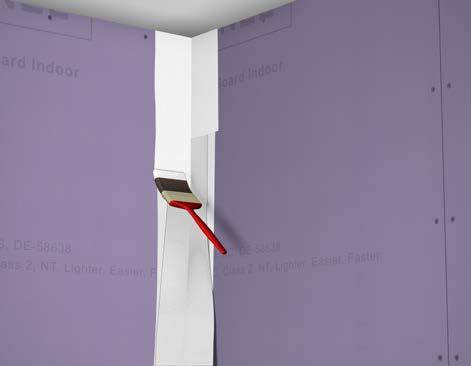

22 MEMBRANSYSTEM MONTERING PÅ VÄGG Alla rör och genomdragningar ska tätas/ förseglas med manschetter. Runt vattenrör och liknande måste det först tätas ordentligt med lämplig akryl eller fogmassa. Applicera membran runt röret/ genomdragningen på ett lite större område än manschetten kommer att täcka. Montera därefter manschetten i den våta membranen och applicera över med membran. När alla övergångar, hörn och genomdragningar har tätats med manschetter och membran ska hela väggen appliceras. Använd gärna en korthårig rulle. Torktiden är ca 1-2 timmar vid normal rumstemperatur. Membranen ska appliceras i två eller flera strykningar till en tjocklek som ger minst 0,5 mm färdighärdad tjocklek på vägg. Totalförbrukning för vägg ska vara 1 kg per kvm. Låt membranen härda i 12 timmar före kakling. 22

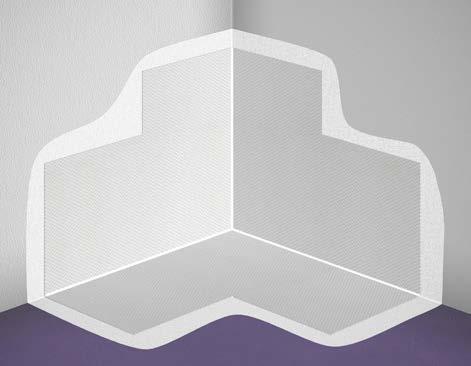

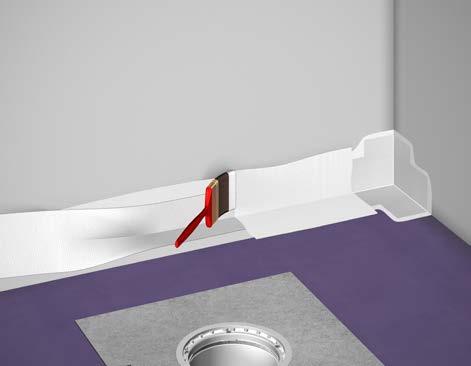

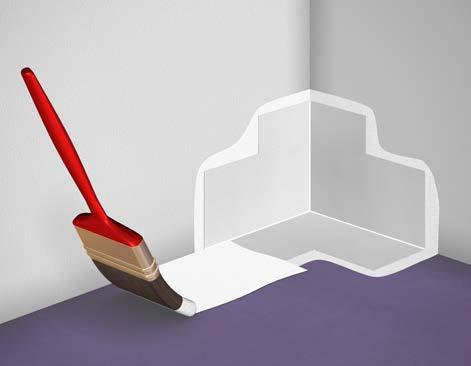

23 MEMBRANSYSTEM MONTERING PÅ GOLV MONTERING PÅ GOLV Starkt sugande underlag måste eventuellt först grundas. Använd en korthårig rulle och/eller pensel för att applicera Norgips Fuktspärr. Förbrukning: Ca 0,2 kg/kvm. Torktid vid sugande underlag och normal rumstemperatur är ca. 20 min. När fuktspärren har torkat påbörjas monteringen av Norgips Fiberhörn (inv/utv). Pensla Norgips Membran i hörnen och montera fiberhörnan vått-i-vått med Norgips Membran. Därefter läggs Norgips Fiberremsa vått-i-vått i övergången golv/vägg. 23

24 MEMBRANSYSTEM MONTERING PÅ GOLV Hela Norgips Fiberhörn kan appliceras i membranet, tillsammans med fiberremsan. Samma sak runt rörgenomgångar. Applicera membran med en pensel på ett område runt som är minst lika stort som manschetten, montera manschetten och applicera över membran igen. Vi har manschetter i olika storlekar, se till att du väljer rätt storlek. Avloppsmanschetten limmas över avloppet. Manschetten har lim på baksidan, så ta av folien och limma fast den över avloppet. Se sidan 15 för hur manschetten monteras. 24

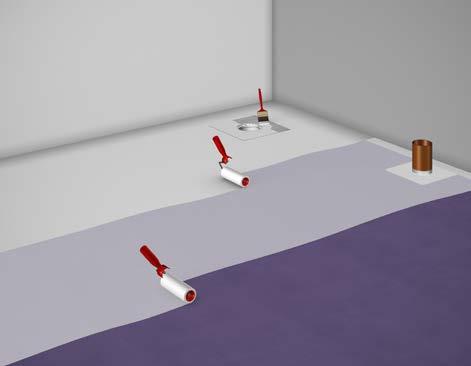

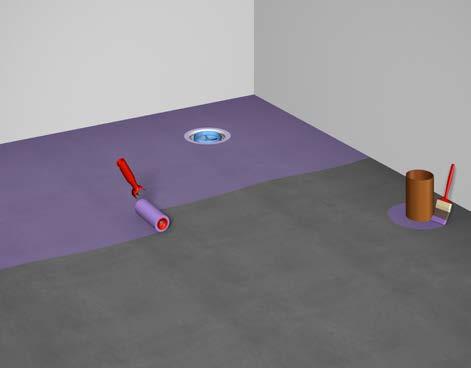

25 MEMBRANSYSTEM MONTERING PÅ GOLV När avloppsmanschett och avlopp är färdigmonterade, rullas/aplliceras membran över manschetten. Se till att bara rulla fram till klämringen, inte över eller på den. Rulla därefter Norgips Membran över hela golvytan. På golv ska membran appliceras i två eller flera strykningar. Total åtgang golv: 1,2 kg per kvm. Kakling kan påbörjas efter 12 timmar. 25

26 VÅTRUM MONTERING AV SLUK MONTERING AV MANSCHETT (JAFO) Avloppsmanschetten limmas över avloppet. Manschetten har lim på baksidan, så ta av folien och limma fast den över avloppet. Här har vi valt att visa avlopp från Jafo. Se alltid till att läsa igenom avloppsleverantörens monteringsanvisningar. 2-3 timmar efter att golvfolien lagts kan du skära ut för avloppet. Antingen kan du mäta dig fram till var avloppet är i förväg, eller så kan du känna dig fram med händerna. Hitta skärmallen, skär på insidan av denna. Vik ner duk och manschett på utsidan av mallen, så att den tätar ordentligt ner mot avloppskanten. 26

27 VÅTRUM MONTERING AV SLUK Applicera Norgips 2-K Folielim eller Norgips Folielim runt kanten som en extra försegling. Skruva till sist fast klämringen. Skruva i skruvarna växelvis diagonalt. När alla skarvar, övergångar och manschetter är ordentligt förseglade kan arbetet fortsätta efter 12 timmar, när allt lim har härdats ordentligt. 27

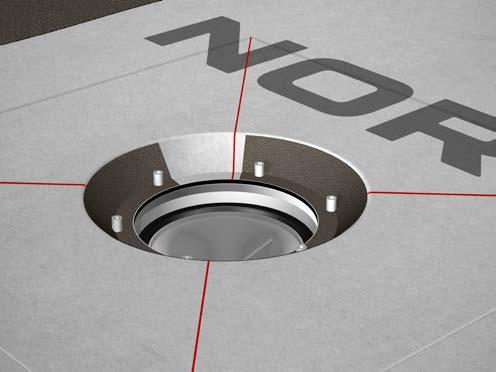

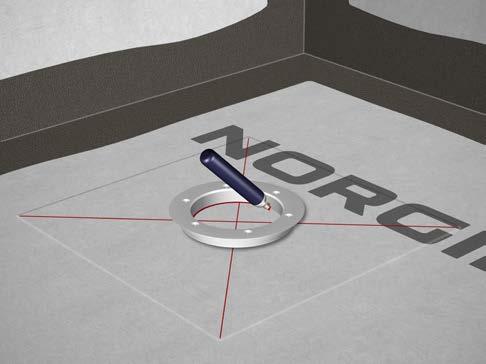

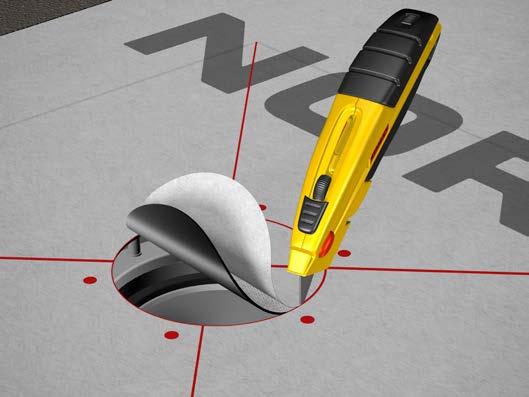

28 VÅTRUM MONTERING AV SLUK MONTERING AV MANSCHETT (BLÜCHER) Om klämringen är monterad skall den tas bort innan manschett och folie eller membran monteras. När butylmanschetten monteras, säkerställ att den blir placerad centrerat över avloppet. Alternativt kan man mäta sig fram till centrum av avloppet innan manschetten monteras. Man kan känna butylmanschetten genom folien. Leta upp alla hörn och dra en linje hörn till hörn diagonalt. Gör en markering efter avloppets storlek enligt. leverantörens beskrivning. Som regel ska det ligga membran/folie under klämringen, så ha det med i beräkningen. Blücher levererar också en egen skärmall som kan användas. Skär hål i duken och butylmanschetten. OBS! Skär gärna något mindre än vad som är angett i beskrivningen och finskär resterande när klämringen är monterad. 28

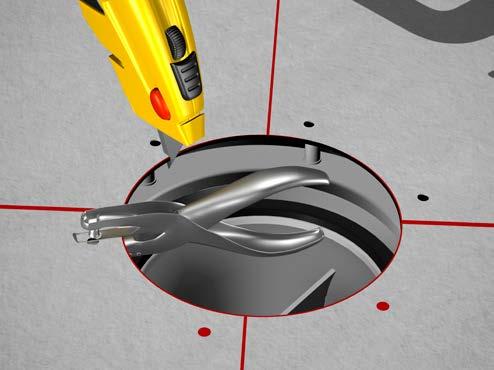

29 VÅTRUM MONTERING AV SLUK Se till så att det också finns utrymme för skruven till avloppet. Markera och gör hål för dessa, t.ex. med en håltång. Vid behov kan man också göra smala slitsar mot skruvhålen för att förenkla montaget. Applicera Norgips 2-K Folielim som en extra säkerhetsåtgärd. Montera klämringen. Skruva försiktigt med en skruvmejsel och skruva i skruvarna växelvis diagonalt för ett jämnnt montage. 29

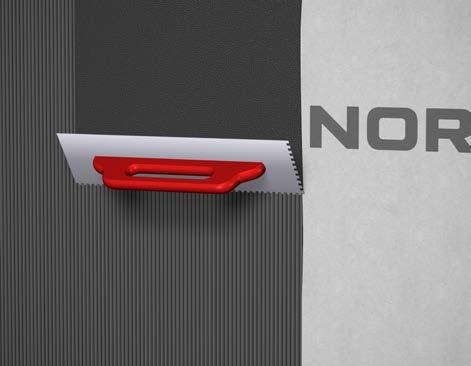

30 VÅTRUM MONTERING AV KAKEL MONTERING AV KAKEL Blanda ut kakellimmet enligt beskrivningen på förpackningen. Dra på kakellim med en tandad spackelspade eller liknande. Använd den blanka sidan först för att fördela limmet. Jämna ut med tandsidan. För rätt tandstorlek och förbrukning, se förbrukningstabell på sidan 31. Montera kakelplattorna genom att trycka och vrida dem mot underlaget. Använd snöre eller kryss för att säkerställa lika stort avstånda i fogarna. Kontrollera att kakelplattornas baksida är helt täckt med kakellim. Skrapa bort lim som tränger upp mer än halva fogdjupet. Låt det torka i 12 timmar före fogning. OBS: Dra inte ut mer lim än det du kan montera på 15 min. 30

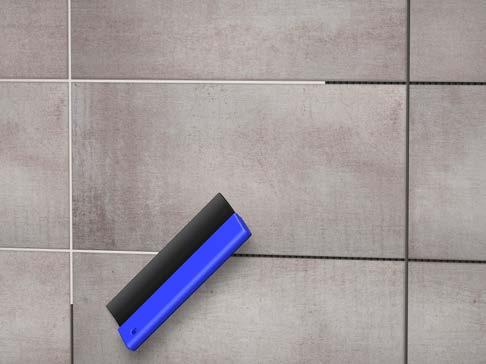

31 VÅTRUM MONTERING AV KAKEL APPLICERING AV FOGMASSA Säkerställ att kakellimmet är helt torrt. Fogkanten måste vara ren och fri från limrester. Rör ut pulvret i enlighet med beskrivningen på förpackningen. Bearbetningstiden är minuter. Så blanda inte upp mer än du kommer att använda under den tiden. Arbeta ner fogmassan mellan fogarna med en gummispackel, avlägsna överflödig massa genom att dra den diagonalt över fogarna. Fyll på med mer fogmassa vid behov. Undvik fogmassa i rörelsefogar. Låt fogmassan torka lite i fogarna (testa med fingret). Fukta stelnade fogmasserester lätt med en fuktig svamp. Vänta lite och använd en fuktig svamp för att justera fogarna med cirkelrörelser, Rengör därefter kakelplattorna genom att torka diagonalt med en fuktig svamp. Undvik att använda för mycket vatten. 31

32 VÅTRUM PRODUKTOVERSIKT Norgips erbjuder enkla och funktionella produkter för våtrumskonstruktioner. 32

33 VÅTRUM FÖRBRUKNINGSTABELLER FÖRBRUKNING NORGIPS FOLIESYSTEM - FÖR GOLV OCH VÄGG PRODUKT FÖRBRUKNING PER KVM TORKTID Norgips Primer 100 gram, beroende på underlag minutter, beroende på underlag Norgips 2-K Folielim Ca. 0,6 kg Ca. 6 timmar Norgips Folielim 290 ml (för remsor och manschetter) Ca. 4 löpmeter per patron FÖRBRUKNING NORGIPS MEMBRANSYSTEM PRODUKT FÖRBRUKNING PER KVM ANVÄNDNINGSTID Norgips Primer 100 gram, beroende på underlag minutter, beroende på underlag Norgips Fuktspärr 0,2 kg min Norgips Membran - VÄGG Min. 1 kg 1-2 timmar (per strykning) Norgips Membran - GoLV Min. 1,2 kg 1-2 timmar (per strykning) FÖRBRUKNING NORGIPS KG/KVM KAKELSTORLEK TANDSPACKEL, MM NORGIPS FIX ALLROUND NORGIPS FIX BASIC 5 x 5 cm 4 mm Ca. 1,7 Ca. 1,5 15 x 15 cm 6 mm Ca. 2,2 Ca. 2,2 25 x 25 cm 8 mm Ca. 2,8 Ca. 2,9 30 x 60 cm 10 mm Ca. 4 Ca. 3,6 60 x 60 cm 12 mm Ca. 5 Ca. 3,6 FÖRBRUKNING NORGIPS FOGMASSA KG/KVM KAKELSTORLEK FOGBREDD / FOGDJUP FÖRBRUKNING 20 x 20 cm 2 mm / 6 mm Ca. 0,2 20 x 20 cm 5 mm / 6 mm Ca. 0,5 30 x 30 cm 5 mm / 10 mm Ca. 0,6 30 x 60 cm 2 mm / 10 mm Ca. 0,4 30 x 60 cm 5 mm / 10 mm Ca. 0,4 33

34 VÅTRUM SHOPPINGLISTA TÄTSKIKT FÖR SKIVKONSTRUKTIONER SHOPPINGLISTA - DET HÄR BEHÖVER DU! KOMPONENT PRODUKT ÂTGÅNG M 2 YTA SUMMA ANTAl FÖRP. PRIS 1 Primer Norgips Primer 1 liter till m² i blandningsförhållande 1:3* kg 2 2-K Folielim Norgips 2-K Folielim ca 0,6 kg / kvm kg 3 Våtrumsfolie Norgips Våtrumsfolie 1,05 m / m² m 4 Skarvremsor För skarvar & vägg/ golvvinklar Norgips Tätskiktsremsa 1 m / m skarv m 5 Förseglingslim För limning av remsor/ hörn/manschetter Norgips 2-K Folielim eller Norgips Folielim ca. 5 lpm / tub st 100 x 100 mm mm ca. 5 lpm / tub st 6 Manschetter För rörgenomföringar 150 x 150 mm mm st 200 x 200 mm mm st Butylmanschett (för golvbrunn) st 7 Hörn Hörnmanschett (inv) Hörnmanschett (utv) st st 8 Fästmassa Ex. Norgips Fix Allround Cirka 1,5-5 kg / m² kg * Beroende på underlagets sugande förmåga DINA KAKELYTOR: 1 VÄGG GOLV X X... =... m 2 =... m Följ sedan monteringsanvisningen steg för steg för korrekt montage av systemet

35 VÅTRUM SHOPPINGLISTA TÄTSKIKT FÖR MASSIVKONSTRUKTIONER SHOPPINGLISTA - DET HÄR BEHÖVER DU! KOMPONENT PRODUKT ÂTGÅNG M 2 YTA SUMMA ANTAl FÖRP. PRIS 1 Ångspärr Norgips Fuktspärr Ca 1 liter till 6 kvm kg 2 Tätskiktsmassa Norgips Membran Totalt 1 kg / kvm kg 3 Skarvremsor För väggskarvar & golv/väggvinklar Norgips Fiberremsa 1m / m skarv m 100 x 100 mm mm st 4 Manschetter För rörgenomföringar 150 x 150 mm mm st 200 x 200 mm mm st Butylmanschett (för golvbrunn) st 5 Hörn Fiberhôrn (utv) st 6 Fästmassa Ex. Norgips Fix Allround Cirka 1,5-5 kg / m² st DINA KAKELYTOR: VÄGG GOLV... X X... =... m 2 =... m 2 6 Följ sedan monteringsanvisningen steg för steg för korrekt montage av systemet
