1 VÅTRUMSSYSTEM Folie System - Rollbart System - Diffussionsöppet system Hey di Våtrumssystem uppfyller kraven på vatten- och ångtäthet enligt Boverkets Byggregler och Byggkeramikrådets branschregler för våtrum. August Hey'di AB, heydi@heydi.se

2 PRODUKTER K10S TÄTSKIKT Tätmembran.Tätskikt för våtutrymmen. Hey di K10S tätmembran är ett färdigblandat, deformationsupptagande tätmembran för golv och vägg i bostadsmiljö och utrymmen med liknande belastning. Hey di K10S tätmembran ingår i Hey dis rollbart system och Hey dis foliesystem. Båda systemen uppfyller kraven från BBR. Åtgång: För foliesystemet 0,kg/m². Rollbart system vägg- och golv 1kg/m². Förpackning: Förpackning 1 kg, kg och 1 kg hink. ÅNGSPÄRR Ångspärr Hey di Ångspärr är en vattenbaserad plast-dispersion. Ej brand-farlig. Ska ej spädas. Omröres innan användning. Hey di Ångspärr används som ångspärr på golv och väggar och ingår tillsammans med Hey di K10S tätmembran i Hey dis Rollbara system. Systemen fyller gällande krav på ånggenomgångsmotstånd från BBR. Åtgång: Vägg- och golv 0,20g/m 2. Förpackning: 1 kg och kg hink. FLEXLIGHT +PLUS Det lätta, smidiga och dammreducerade fixet. C2TE-S1 Dammreducerat, cementbaserat flexibelt grått universallim. Lätta fyllnadsämnen och räcker ca. 0% längre än traditionella fästmassor. Frostsäkert och lämpar sig för alla slags plattor. Armerat med mikrofiber som tillsammans med fyllnadsämnena ger ett mycket lättarbetat lim med bra krypmotstånd och hög vidhäftning. FLEXLIGHT TURBO Med Turbo effekt! Hey di Flexlight Turbo är ett dammreducerat och cementbaserat, flexibelt och snabbhärdande plattlim. Hey di Flexlight Turbo innehåller lätta fyllnadsämnen som innebär att det räcker ca. 0 % längre än traditionella fästmassor. Hey di Flexlight Turbo härdar mycket snabbt och plattorna kan fogas efter ca. 2 timmar. Ytan kan belastas efter kort tid. STANDARD SF Hängfix. C2T Grått, cementbaserat, plastförstärkt plattsättningslim i pulverform som blandat med vatten härdar till ett vattenfast och frostsäkert lim med hög vidhäftning. FINFOG Till de fina fogarna. Cementbaserad fogmassa som används till fogning av keramiska plattor, mosaik och klinkers på golv och väggar. Max. fogbredde mm. Vattenfast och frostsäker. KLINKERFOG Till de breda fogarna. Beskrivning. Cementbaserad fogmassa som används till fogning av keramiska plattor, mosaik och klinkers på golv och väggar. Max. fogbredde 20 mm. Vattenfast och frostsäker. MULTIFOG Cementbaserad fogmassa. Cementbaserad fogmassa för fogning av keramiska plattor, mosaik på golv och vägg. Fog bredd -12 mm. Vattentät - frostfritt. Vit, ljusgrå, grå, beige och koks. Åtgång: 0, till 1 kg per. m² beroende på fog bredd/ fog djup och kakel format. Förpackning: 1, kg säck, kg påsar och 1 kg säck. CEMFLEX Den täta och elastistiska slamman. Hey di Cemflex är en tvåkomponents cementbaserad produkt för ytbehandling av alla typer av mur- och betongkonstruktioner. Hey di Cemflex ger en vattentät och diffusionsöppen yta som samtidigt är elastisk och överbryggar sprickor på upp till 1 mm, även i temperaturer ned till -2 C. Hey di Cemflex fungerar också som karbonatiseringsskydd. Side. Hey'di AB, heydi@heydi.se - August 201.

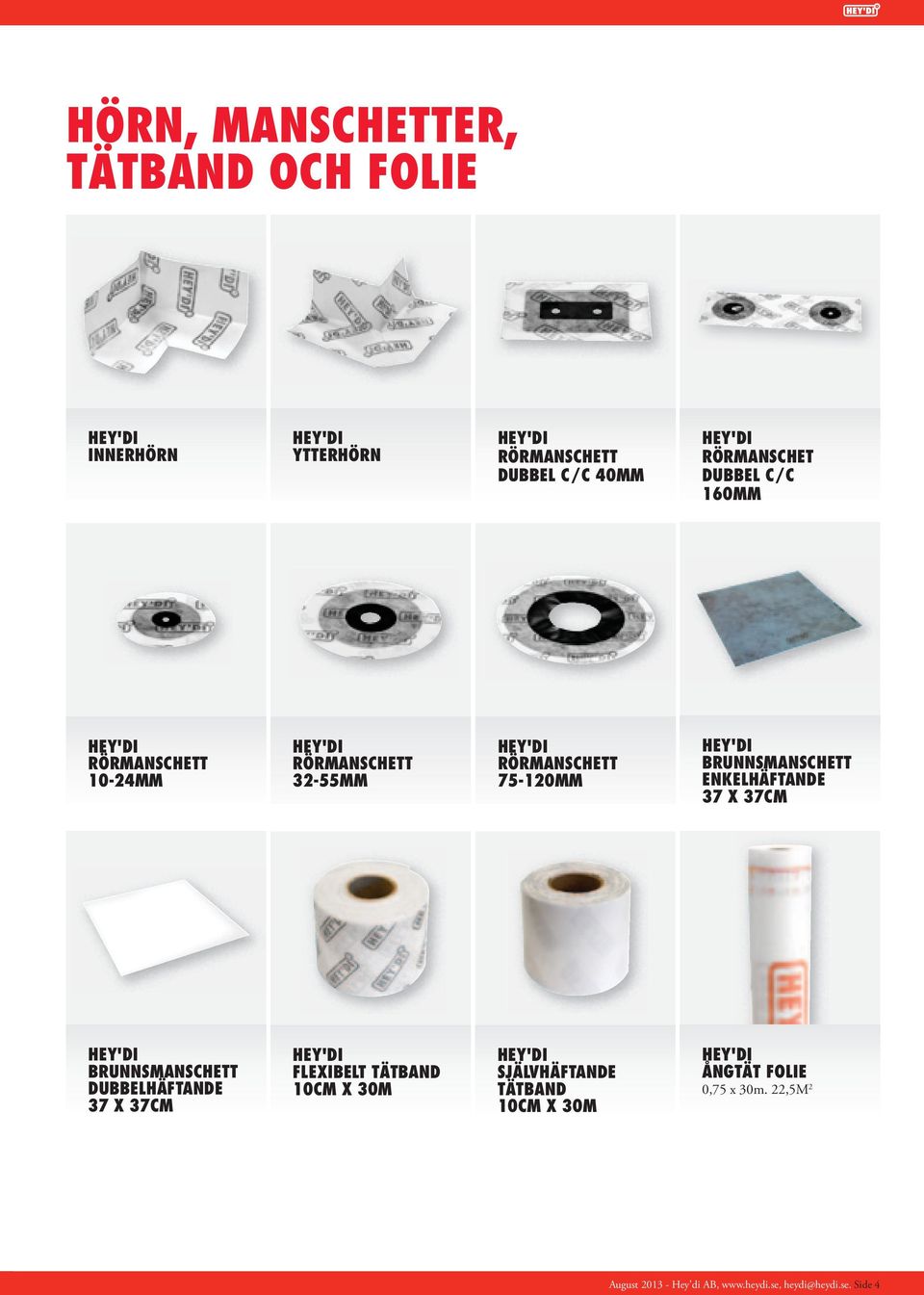

3 HÖRN, MANSCHETTER, TÄTBAND OCH FOLIE INNERHÖRN YTTERHÖRN RÖRMANSCHETT DUBBEL C/C 40MM RÖRMANSCHET DUBBEL C/C 10MM RÖRMANSCHETT 10-24MM RÖRMANSCHETT 2-MM RÖRMANSCHETT -120MM BRUNNSMANSCHETT ENKELHÄFTANDE X CM BRUNNSMANSCHETT DUBBELHÄFTANDE X CM FLEXIBELT TÄTBAND 10CM X 0M SJÄLVHÄFTANDE TÄTBAND 10CM X 0M ÅNGTÄT FOLIE 0, x 0m. 22,M 2 August Hey'di AB, heydi@heydi.se. Side 4

4 Side. Hey'di AB, - August 201.

5 VÅTRUMSSYSTEM Hey di Våtrumssystem uppfyller kraven på vatten- och ångtäthet i BBR, Boverkets Byggregler och Byggkeramikrådets Branschregler för våtrum, BBV 10:1. Systemet är testat enligt riktlinjer i Etag 022 och godkänt av Byggkeramikrådet. Hey di Våtrumssystem används som tätskikt bakom kakel och klinker på väggar och golv i våtutrymmen i bostäder och utrymmen med liknande belastning. VAL AV TÄTSYSTEM Skivkonstruktioner Massiva Konstruktioner Hey'di Tätsystem Folie Rollbart Folie Rollbart Våtzon 1 vägg Våtzon 1 golv Våtzon 2 vägg ANSLUTNING Keramiska plattor Fogmassa Fästmassa Tätskikt Underlag Keramiska plattor Fästmassa Tätskikt Fogmassa Underlag Våtzonindelning i våtrum För att minska risken för vattenskador har Byggkeramikrådet indelat våtutrymmet i så kallade våtzoner. Zon 1 = Väggar vid badkar/dusch och väggytor minst en meter utanför dessa samt våtrummets hela golvyta. Övriga utrymmen I toaletter, tvättstugor och utrymmen med varmvattenberedare ska golvet förses med tätskiktssystem av folietyp eller övriga godkända tätskiktssystem. Tätskikt ska dras upp på vägg min 0 mm. VT golv (VTg och VTgF) Tätskikt Försegling Plastmatta VT vägg (VTv och VTvF) Mjukfog Keramiska platta Försegling Fästmassa När badkar/duschplats på någon sida omges av skärmvägg, som ska plattsättas, ingår väggyta mot bad/dusch, inklusive gavel, i våtzon 1. Om del av yttervägg ingår i våtzon 1 ska hela väggen behandlas som tillhörande våtzon1. Zon 2 = alla övriga ytor. TÄTHETSKLASSER VTgF VTvF VTg Vattentäta golvsystem av folietyp Vattentäta väggsystem av folietyp Övriga godkända tätskiktssystem för golv Anslutning mot plastmatta Avslutning mot tröskel VTv Övriga godkända tätskiktssystem för väggar August Hey'di AB, heydi@heydi.se. Side

6 MONTERINGSANVISNING FOLIE SYSTEM S/M MEMBRANDETALJER FOLIE - VÄGG Säkerställ och rengör Säkerställ att underlaget stämmer överens med gällande regelverk, BBV inför montering av Hey di Våtrumssystem. Starkt sugande underlag (tex puts och betong) kan behövas primas med Hey di Primer innan arbetet påbörjas. Förbered våder Innan applicering av Hey di K10S/ lim bör våder förberedas så att arbetet flyter på utan risk för skinnbildning på membranet. Detta för att kunna eftersträva så god vidhäftning som möjligt. MEMBRANDETALJER 1. Applicera tätmembran Applicera Hey di K10S i inner- och alt ytterhörn samt golvoch väggvinkel. 2-. Montera hörn Montera därefter innerhörn alt. ytterhörn vått i membranet och följaktligen Hey di Flexband i väggvinkel samt golvvinkel. Skarvningar ska överlappas med minst mm. Var noga med att arbeta bort eventuella veck och blåsor Försegla Försegla därefter alla remsor, inneroch ytterhörn med Hey di K10S. FOLIE - VÄGG 1. Rolla tätmembran Efter det att alla förseglingar är gjorda rollas väggen flödigt med Hey di K10S/Lim. Åtgång ca 0,kg/ m 2. TI PS! Rolla inte mer än 1st våd folie åt gången. 2-. Montera våder Montera sedan dit den första våden Hey di Ångtät Folie. Var noga med att arbeta bort eventuella veck och blåsor. Använd en gummispackel för att inte repa eller punktera folien. -. Kant i kant = våtrumsremsa Folien kan med fördel väljas att monteras kant i kant, då ska självhäftande Hey di Flexband användas. Överlappa Montera folien med överlapp, mm (efter markering). Överlappningen limmas med Hey di K10S. Var noga med att fylla skarven hela vägen ut med Hey'di Tätmembran. Skarvningen förseglas därefter med Hey di K10S. Som alternativ kan fixet Hey'di Flexlight Turbo användas. Plattsättning kan påbörjas efter 12 timmar. Observera att torktiden kan variera beroende på temperatur och luftfuktighet. Side. Hey'di AB, heydi@heydi.se - August 201.

7 FOLIE - GOLV 1 2 FOLIE - GOLV Säkerställ, rengör, applicera Säkerställ att underlaget stämmer överens med gällande regelverk, BBV inför montering av Hey di Våtrumssystem. Dammsug alternativt torka av ytan innan arbetet påbörjas. Starkt sugande underlag t.ex. puts & betong bör primas med Hey di Primer innan arbetet påbörjas. OBS! Kontrollera att golvbrunnen sitter rätt monterad enligt brunnsleverantörens anvisning. 1. Rolla tätmembran Efter det att alla förseglingar är gjorda rollas väggen flödigt med Hey di K10S/Lim. Åtgång ca 0,kg/ m 2. TI PS! Rolla inte mer än 1st våd folie åtgången. 2-. Montera våder Montera sedan dit den första våden Hey di Ångtät Folie. Var noga med att arbeta bort eventuella veck och blåsor. Använd en gummispackel för att inte repa eller punktera folien. Kant i kant = våtrumsremsa Folien kan med fördel väljas att monteras kant i kant, då ska självhäftande Hey di Flexband användas. Överlappa Montera folien med överlapp, mm (efter markering). Överlappningen limmas med Hey di K10S. Var noga med att fylla skarven hela vägen ut med membran. Skarvningen förseglas därefter med Hey di K10S. Som alternativ kan fixet Hey'di Flexlight Turbo användas. Plattsättning kan påbörjas efter 12 timmar. Observera att torktiden kan variera beroende på temperatur och luftfuktighet. keramiska platto Fix tätmembran tätskikt Flytspackel Värmekabel armeringsnät Primer Spånskiva RÖRGENOMFÖRINGAR RÖRGENOMFÖRINGAR 1-. Alla rörgenomföringar ska tätas med Hey di Rörmanschett. Var noga med att välja rätt manschett för rätt rörtjocklek. Hey di Rörmanschett monteras/limmas fast med Hey di K10S. Var noga med att arbeta bort eventuella veck och blåsor, Täck in manschetterna med Hey di K10S. Täck skarvar med Hey'di Tätmembran Avsluta med att även täcka in alla skarvar med Hey di K10S. Som alternativ kan fixet Hey'di Flexlight Turbo användas. 9. Infästningar Skruvinfästningar ska göras i massiv konstruktion, dvs reglar, betong eller särskild konstruktionsdetalj. Hålet fylls med våtrumssilikon innan plugg och skruv monteras. August Hey'di AB, heydi@heydi.se. Side

8 MONTERINGSANVISNING ROLLBART SYSTEM S/M VÄGG 1. Säkerställ och applicera Säkerställ att underlaget stämmer överens med gällande regler, BBV, inför applicering av Hey'di Rollbart System. Starkt sugande underlag (tex puts) kan behövas primas med Hey'di Primer innan arbetet påbörjas. Applicera Hey'di Ångspärr med roller och pensel på alla väggar och ca 200 mm ut på golvet (en rollerbredd). Låt torka i ca 20 min eller tills ytan känns torr och inte klibbar. Applicera ytterligare ett lager Hey'di Ångspärr på samma sätt. OBS! Den totala åtgången får inte understiga 20 gr/m Montera hörn Efter det att moment/bild 1 är klart monteras innerhörnen alt ytterhörn fast. Dessa monteras/limmas med Hey'di Tätmembran. Var noga med att arbeta bort eventuella veck och blåsor. 4-. Remsor och band Fortsätt på samma sätt att montera Hey'di Fiberremsa i alla väggvinklar och eventuella skivskarvar. I golv- och väggvinkel rekommenderas Hey'di Flexibelt tätband. Alla överlappningar ska ske med minst 0 mm. Var noga med att arbeta bort eventuella veck och blåsor Rörgenomföringar Alla rörgenomföringar ska tätas med Hey'di Rörmanschett. Var noga med att välja rätt manschett för rätt rörtjocklek. Hey'di Rörmanschett monteras/limmas fast med Hey'di Tätmembran. Var noga med att arbeta bort eventuella veck och blåsor, avsluta med att täcka in manschetterna med Hey'di Tätmembran. 1. Applicera Hey'di Tätmembran Efter att alla manschetter och remsor är monterade efter bild 1 4 ska hela väggytan (samt en rollerbredd ut på golvet) täckas in 2 ggr med Hey'di Tätmembran. Applicera Hey'di Tätmembran flödigt med en roller. Låt torka i ca en timme! Applicera ytterligare ett lager på samma sätt. OBS! Den totala åtgången får inte understiga 1,0 kg/m2. Låt torka! Plattsättning kan påbörjas efter 12 timmar. Torktiden kan variera beroende på temperatur och luftfuktighet. Side 9. Hey'di AB, heydi@heydi.se - August 201.

9 GOLV Säkerställ och re ngör Säkerställ att rengör underlaget stämmer överens med gällande regler, BBV, inför applicering av Hey'di Rollbart System. Rengör och dammsug av ytan noggrant. Starkt sugande underlag kan behövas primas med Hey'di Primer innan arbetet påbörjas. OBS! Kontrollera att golvbrunnen sitter rätt monterad enligt leverantörens anvisning. 1. Applicera Hey'di Ångspärr Applicera Hey'di Ångspärr med roller/pensel på alla golvytor. Låt torka i ca 20 min eller tills ytan känns torr och inte klibbar. Applicera ytterligare ett lager Hey'di Ångspärr på samma sätt. OBS! Den totala åtgången får inte understiga 20 gr/m2. Var noga med att INTE pensla Hey'di Ångspärr på rör som ska tätas eller golvbrunnsflänsen, dessa ska hållas rena! 2-4. Rörgenomföringar för avlopp Alla rörgenomföringar ska tätas med Hey'di Rörmanschett. Var noga med att välja rätt manschett för rätt rörtjocklek. Hey'di Rörmanschett monteras/limmas fast med Hey'di Tätmembran. Arbeta bort eventuella veck och blåsor, avsluta med att täcka in manschetterna med Hey'di Tätmembran. OBS! Var noga med att hålla röret fritt från Hey'di Tätmembran, manschetten ska tätas direkt på röret utan något lim emellan. Golvbrunn Montering av brunnsmanschett i golvbrunn. Enligt denna anvisning ska jafo skärmall användas för håltagning av manschett. Montera dit knivfoten så att resultatet stämmer överens med bilden. För Jafo golvbrunn se sidan 12. Utförliga anvisningar för montering av golvbrunnar (Purus och Jafo).. Applicera manschett Applicera den självhäftande brunnsmanschetten, var noga med att centrera manschetten över brunnen. Tryck därefter till manschetten över knivfoten så att den vita tappen går igenom. Massera bort eventuella veck och blåsor.. Applicera Hey'di Tätmembran Täck därefter brunnsmanschetten med Hey'di Tätmembran.. Applicera Hey'di Tätmembran Applicera nu Hey'di Tätmembran över hela golvytan och låt torka i ca 1 timme (under normal rumstemperatur och luftfuktighet). Efter det att den första strykningen är torr beläggs golvet med ytterligare ett lager Hey'di Tätmembran. OBS! Den totala åtgången får INTE understiga 1, kg/m2 (golv). Plattsättning kan normalt påbörjas efter ca 12 timmar. 10. Anslutning tröskel Försegling mot tröskel ska ske genom uppvik av tätskikt och tillhörande försegling mot tröskeln till nivå för färdigt golv. Om golvtröskel saknas ska blindtröskel vara monterad för att tätskikt och försegling ska kunna utföras i samband med plattläggningen. August Hey'di AB, heydi@heydi.se. Side 10

10 MONTERINGSANVISNING PURUS OCH JAFO GOLVBRUNN MONTERING PURUS GOLVBRUNN PURUS 1. Purus golvbrunn Montering av brunnsmanschett membran i Purus Golvbrunn. Enligt klämring denna anvisning ska Puruskniven användas för brunn håltagning av manschett. Montera dit ringknivfoten så att resultatet stämmer överens med bilden. 4-. Applicera Hey'di Tätmembran Applicera nu Hey'di Tätmembran över hela golvytan och låt torka i ca 1 timme (under normal membran rumstemperatur och luftfuktighet). Efter det klämring att den första strykningen är torr beläggs golvet brunn med ytterligare ett lager Hey'di Tätmembran. 2. Applicera manschett Joti. OBS! Blücher. Den totala åtgången får Applicera den självhäftande brunnsmanschetten, var noga med att INTE understiga 1,0 kg/m 2 (golv). Plattsättning kan normalt påbörjas centrera manschetten över brunnen. efter ca 12 timmar. Tryck därefter till manschetten över knivfoten så att den vita tappen går -. Håltagning igenom. Massera bort eventuella Montera Purus-kniven på den vita veck och blåsor. tappen. Tryck till så att kniven går igenom manschetten och skär med. Applicera Hey'di Tätmembran en vridande rörelse runt. Tag bort Täck därefter brunnsmanschetten kniv och knivfot ur hålet och pressa med Hey'di Tätmembran. ner brunnsmanschetten (med fingrarna), ner i brunnen längs golvbrunnens säte Klämringen Montera därefter klämringen enligt bilden ovan. Använd golvbrunns- membran silen som stöd för monteringen. klämring Sätt hälen centrerat över golvbrunnssilen brunn och tryck till så att klämringen kommer på plats. Tag därefter bort golvbrunnssilen. OBS! Jafo. På grund av stor risk för skada på brunnsmanschetten ska ING A verktyg användas för montering av klämringen. SKISS AV PURUS BRUNN Purus. brunn membran klämring Side 11. Hey'di AB, heydi@heydi.se - August 201.

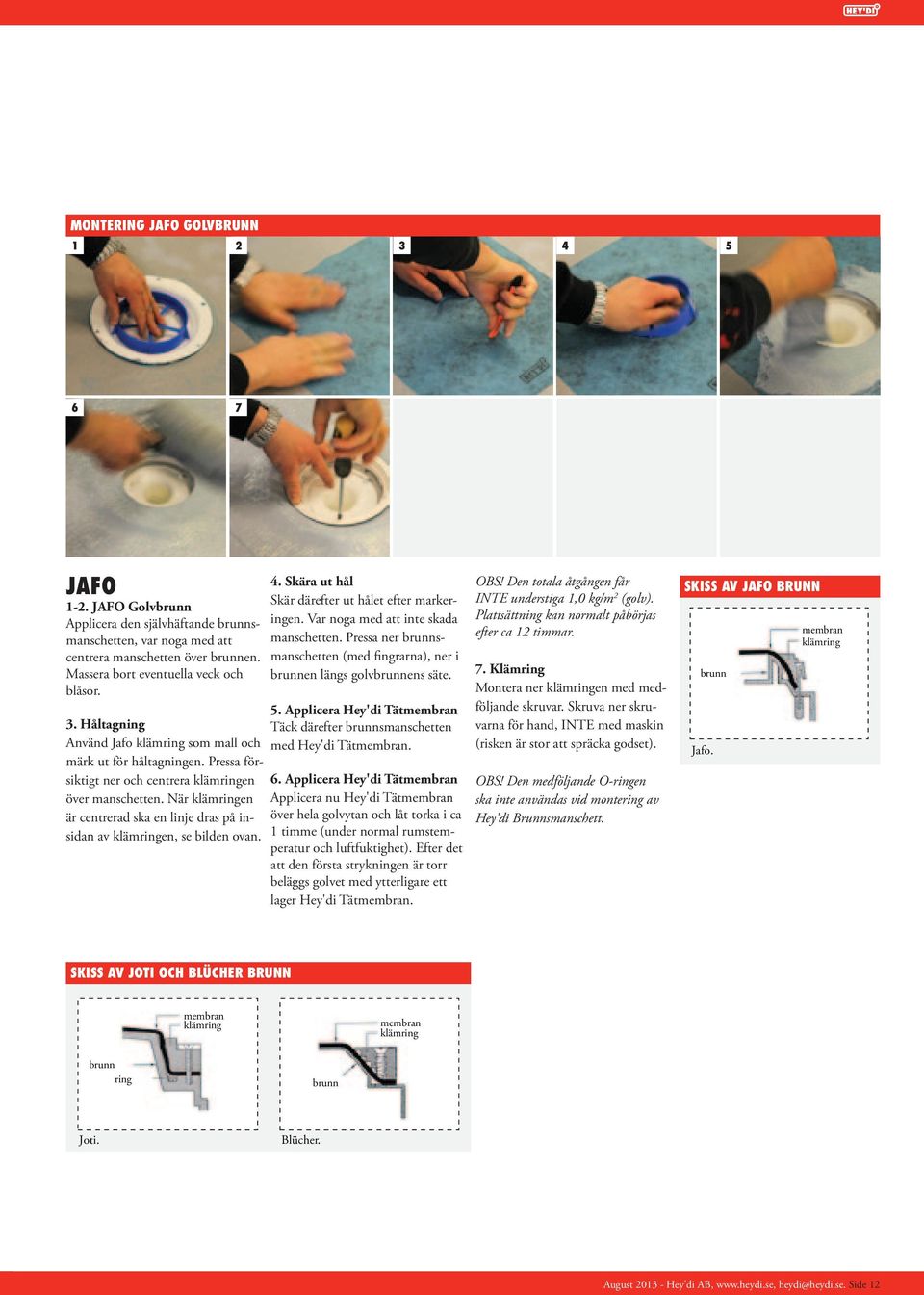

11 MONTERING JAFO GOLVBRUNN JAFO 1-2. JAFO Golvbrunn Applicera den självhäftande brunnsmanschetten, var noga med att centrera manschetten över brunnen. Massera bort eventuella veck och blåsor.. Håltagning Använd Jafo klämring som mall och märk ut för håltagningen. Pressa försiktigt ner och centrera klämringen över manschetten. När klämringen är centrerad ska en linje dras på insidan av klämringen, se bilden ovan. 4. Skära ut hål Skär därefter ut hålet efter markeringen. Var noga med att membran inte skada manschetten. Pressa ner klämring brunnsmanschetten (med fingrarna), ner i brunnen längs golvbrunnens säte. ring. Applicera Hey'di Tätmembran Täck därefter brunnsmanschetten med Joti. Hey'di Tätmembran.. Applicera Hey'di Tätmembran Applicera nu Hey'di Tätmembran över hela golvytan och låt torka i ca 1 timme (under normal rumstemperatur och luftfuktighet). Efter det att den första strykningen är torr beläggs golvet med ytterligare ett lager Hey'di Tätmembran. OBS! Den totala åtgången får INTE understiga 1,0 kg/m 2 (golv). Plattsättning kan normalt påbörjas efter ca 12 timmar. membran klämring. Klämring Montera brunn ner klämringen med medföljande skruvar. Skruva ner skruvarna för hand, INTE med maskin (risken Blücher. är stor att spräcka godset). OBS! Den medföljande O-ringen ska inte användas vid montering av Hey'di Brunnsmanschett. SKISS AV JAFO BRUNN brunn Jafo. membran klämring br Purus. SKISS AV JOTI OCH BLÜCHER BRUNN membran klämring membran klämring membran klämring membran klämring brunn ring brunn brunn brunn Joti. Blücher. Jafo. Purus. August Hey'di AB, heydi@heydi.se. Side 12

12 MONTERINGSANVISNING CEMFLEX TILLSKJUTANDE FUKT, KÄLLARE, UTOMHUS MM. Vid tätning av utrymmen med tillskjutande fukt och utomhus miljö, så rekommenderar Hey`di Cemflex, som är ett diffusionsöppet system. Cemflex är en produkt släpper ut fukt och restfukt från underlaget och samtidigt tätar för vattenbelastning på golv och vägg. Hey'di Cemflex ingår i H+H våtrumsystem med Multiplattan, kontakta H+H för vidare information. VÄGG 1-. Säkerställ och applicera Säkerställ att underlaget stämmer överens med gällande regler, BBV, inför applicering av Hey'di Cemflex System. Starkt sugande underlag (tex puts) kan behövas förvattnas innan arbetet påbörjas. Blanda Hey'di Cemflex enligt beskrivning och därefter applicera Hey'di Cemflex med roller och pensel på alla väggar och ca 200 mm ut på golvet (en rollerbredd). Låt torka i ca 20 min eller tills ytan känns torr och inte klibbar. 4-. Montera hörn Efter det att moment/bild 1 är klart monteras innerhörnen alt ytterhörn fast. Dessa monteras/limmas med Hey'di Cemflex. Var noga med att arbeta bort eventuella veck och blåsor Remsor och band Fortsätt på samma sätt att montera Hey'di Fiberremsa i alla väggvinklar. Alla överlappningar ska ske med minst 0 mm. Var noga med att arbeta bort eventuella veck och blåsor Rörgenomföringar Alla rörgenomföringar ska tätas med Hey'di Rörmanschett. Var noga med att välja rätt manschett för rätt rörtjocklek. Hey'di Rörmanschett monteras/limmas fast med Hey'di Cemflex. Var noga med att arbeta bort eventuella veck och blåsor, avsluta med att täcka in manschetterna med Hey'di Cemflex Applicera Hey'di Cemflex Efter att alla manschetter och remsor är monterade efter bild 1 4 ska hela väggytan (samt en rollerbredd ut på golvet) täckas in 2 ggr med Hey'di Cemflex. Applicera Hey'di Cemflex flödigt med en roller. Låt torka i ca en timme! Applicera ytterligare ett lager på samma sätt. OBS! Den totala åtgången får inte understiga 2,0 kg/m2. Låt torka! Plattsättning kan påbörjas efter -12 timmar. Torktiden kan variera beroende på temperatur och luftfuktighet. Side 1. Hey'di AB, heydi@heydi.se - August 201.

13 GOLV Säkerställ och rengör Säkerställ att underlaget stämmer överens med gällande regler, BBV, inför applicering av Hey'di Cemflex System. Rengör och dammsug av ytan noggrant. Starkt sugande underlag (tex puts) kan behövas förvattnas innan arbetet påbörjas. OBS! Kontrollera att golvbrunnen sitter rätt monterad enligt leverantörens anvisning. Applicera Hey'di Cemflex Blanda Hey`di Cemflex enligt anvisningen och därefter applicera Hey'di Cemflex med roller/pensel på alla golvytor. Låt torka i ca 20 min eller tills ytan känns torr och inte klibbar. Applicera ytterligare ett lager Hey'di Cemflex på samma sätt. Fuktsäkerhetsprojektering Tillsammans med H+H har Hey`di tagit fram konstruktioner med H+H Multiplatta. Kontakta Hey`di eller H+H för vidare information. LÄTTBETONG Rörgenomföringar för avlopp Applicera manschett Alla rörgenomföringar ska tätas med Applicera den självhäftande brunnsmanschetten, var noga med att Hey'di Rörmanschett. Var noga med att välja rätt manschett för rätt centrera manschetten över brunnen. rörtjocklek. Hey'di Rörmanschett Tryck därefter till manschetten över monteras/limmas fast med Hey'di knivfoten så att den vita tappen går Cemflex. Arbeta bort eventuella veck igenom. Massera bort eventuella och blåsor, avsluta med att täcka in veck och blåsor. manschetterna med Hey'di Cemflex. OBS! Var noga med att hålla röret fritt från Hey'di Cemflex, manschetten ska tätas direkt på röret utan något lim emellan. Golvbrunn Montering av brunnsmanschett i golvbrunn. Enligt denna anvisning ska jafo skärmall användas för håltagning av manschett. Montera dit knivfoten så att resultatet stämmer överens med bilden. För Jafo golvbrunn se sidan 12. Utförliga anvisningar för montering av golvbrunnar (Purus och Jafo). Applicera Hey'di Cemflex Täck därefter brunnsmanschetten med Hey'di Cemflex. Applicera Hey'di Cemflex Applicera nu Hey'di Cemflex över hela golvytan och låt torka i ca 1 timme (under normal rumstemperatur och luftfuktighet). Efter det att den första strykningen är torr beläggs golvet med ytterligare ett lager Hey'di Cemflex. OBS! Den totala åtgången får inte understiga 2,0 kg/m2. Låt torka! Plattsättning kan påbörjas efter -12 timmar. Torktiden kan variera beroende på temperatur och luftfuktighet. Anslutning tröskel Försegling mot tröskel ska ske genom uppvik av tätskikt och tillhörande försegling mot tröskeln till nivå för färdigt golv. Om golvtröskel saknas ska blindtröskel vara monterad för att tätskikt och försegling ska kunna utföras i samband med plattläggningen. August Hey'di AB, heydi@heydi.se. Side 14

14 PLATTSÄTTNING GOLV Mät & markera på golvet Provlägg före limning Mät & markera på golvet Påför fästmassan Lägg ut plattorna Använd rätt verktyg Tryck ner plattorna i fästmassan Mät & markera Använd rätt verktyg Påför fästmassan på slukristen Montera slukristen plant Kontrollmät Använd rätt verktyg Arbeta i zoner Provsätt plattan för limning Fortsätt till färdig golv! DETTA BEHÖVER DU Hey`di fästmassa Hey`di Mäthink/Blandningshink Hey`di Universalmixer Hey`di Kakelkryss/Fogsnöre Kakelskärare Tandspckel/Fixkam Mätutrustning PLATTSÄTTNINGA AV GOLV Mät upp golvet och provlägg plattorna, markera golvets mittlinjer och fördela plattorna symetriskt, så att smala plattor ut med väggen undviks.montera plattorna från mitten och ut mot väggen, torrlägg gärna innan montering. Häll rätt vattenmängd i blandningshinken och blanda fästmassan till riktig konsistens. Limet dras ut med den släta sidan av fixkammen. Viktigt! lägg ej ut mer fästmassa än vad som hinner bli belagd med plattor innan skinnbildning. Dra med den tandade sidan av fixkammen genom fästmassan och fördela det jämnt på golvet. Plattorna läggs nu fortlöpande ut och pressa plattorna ner i fästmassan, så att full täckning uppnås. Kontrollmäta med jämna mellanrum. Fästmassa som fyller mer än halva fogen, skall rensas bort. Fortsätt tills golvet är färdig lagt. Side 1. Hey'di AB, heydi@heydi.se - August 201.

15 PLATTSÄTTNING VÄGG Påför fästmassan på väggen Fördela fästmassan på väggen Jämna ut fästmassan med den tandade sidan på fixkammen Tryck plattorna i fästmassan Använd gärna kakelkryss eller snöre Kontrollmät med jämna mellanrum Mät och kapa plattorna Använd rätt verktyg till kapningen Använd rätt verktyg för håltagning Provsätt plattan för limning Arbeta i zoner Använd rätt storlek på fixkammen Tryck plattorna lätt i fästmassan Kontrollmät Provsätt plattan för limning Fortsätt till färdig vägg PLATTSÄTTNING VÄGG Huvudprincipen är att fördela plattorna symmetriskt över hela ytan, från mitten och ut mot väggarna. Märk upp en lodrät linje på väggen. Från golvets lägsta punkt, räkna med hel platta plus fog och märk med en linje med snörslå eller använd laser. Applicera fätsmassan på väggen med den släta sidan av fixkammen. Viktigt! Dra ej ut mer fästmassa än vad som hinner täckas med plattor innan skinnbildning! Fördela fästmassan med den tandade sidan av fixkammen. Kakelkryss eller fogsnöre kan användas som hjälpmedel för att få rätt storlek på fogarna. Kontroll mäta och använd anpassade verktyg för kapning och håltagning av plattorna. Fästmassa som fyller mer än halva fogen, skall rensas bort. Fortsätt till väggen är färdig monterad. För att undvika för smala plattor mot taket, mät innan och justera vid behov. Montera plattorna fortlöpande och pressa dom väl i fästmassan, så att full täckning uppnås. August Hey'di AB, heydi@heydi.se. Side 1

16 FOGNING GOLV & VÄGG FOGNING AV VÄGG Detta behöver du för att göra jobbet Påför fogmassan på väggen Fyll fogarna med fogmassa Foga en vägg i taget Rengör svampen ofta Tvätta fogarna med en fuktig svamp Tvätta hela väggen FOGNING AV GOLV Färdigt resultat, vid behov efter polera med trassel eller liknande Påför fogmassan på golvet Påför fogmassan på golvet med fogbrädan Foga en yta åt gången Tvätta fogarna med en fuktig svamp Rengör svampen ofta Hela golvet skall tvättas fortlöpande Färdigt resultat, vid behov efter polera med trassel eller liknande FOGNING När fästmassanhar härdat, påföres fogmassan med gummispackel eller fogbräda. Påför fogmassan diagonalt över fogarna. När fogmassan är yttorr, men fortsatt bearbetningsbar, tvättas ytan med en lätt fuktad svamp som rengörs ofta. Tvätta fogarna försiktigt, så att fogarna tvättas ur. När fogarna är hårda, men ej härdade, poleras ytan med trassel eller liknande. I fuger hvor det kan være bevegelse og i overganger mellom fliser og andre materialer, skal det fuges med Hey di Silikon. Fogrester på plattorna eller i fogarna, kan tvättas bort med Hey`di Klinkerrent, tidigast dagen efter fogning. I fogar där det finns rörelse och i övergångar mellan olika material, skall det fogas med Hey di Silikon. Side 1. Hey'di AB, heydi@heydi.se - August 201.
