DUKBASERAT TÄTSYSTEM ENKOMPONENT MONTERINGS- ANVISNING FÖR ARDEX TRICOM- SYSTEM MED ARDEX S 1-K

Transkript

1 DUKBASERAT TÄTSYSTEM ENKOMPONENT MONTERINGS- ANVISNING FÖR ARDEX TRICOM- SYSTEM MED ARDEX S 1-K Augusti 2013 Ersätter broschyr februari

2 TÄTSKIKTET SYNS INTE MEN ÄR HELT AVGÖRANDE! BBV 10:1 ersätter BBV 07:1. Boverket och Byggkeramikrådet har skärpt sina regler gällande tätskikt bakom kakel och klinker. Tidigare fanns det krav på vattentäthet men inte några krav gällande ångtäthet. Boverket kräver från och med 1 juli 2007 att tätskikten skall vara ångtäta i vissa konstruktioner. Ånggenomgångsmotståndet ska vara mer än s/m. Branschregler och rekommendationer finns på BBV 10:1 ersätter BBV 07:1 BBV Byggkeramikrådets branschregler för våtrum Branschregler för kakel och klinker i våtrum. Reglerna är framtagna av Byggkeramikrådet med hänsyn till myndighetskraven i Boverkets byggregler, BBR, BFS 1993:57 med ändringar till och med 2008:6. VÄLJ ARDEX TRICOMSYSTEM MED ARDEX s 1-k. DÅ ÄR DU SÄKER PÅ ATT UPPFYLLa GÄLLANDE KRAV. 2 2 Det är vår långa erfarenhet du får ta del av när du går på kurs hos ARDEX. Vi delar med oss av värdefulla tips så att du slipper göra samma misstag som andra redan gjort

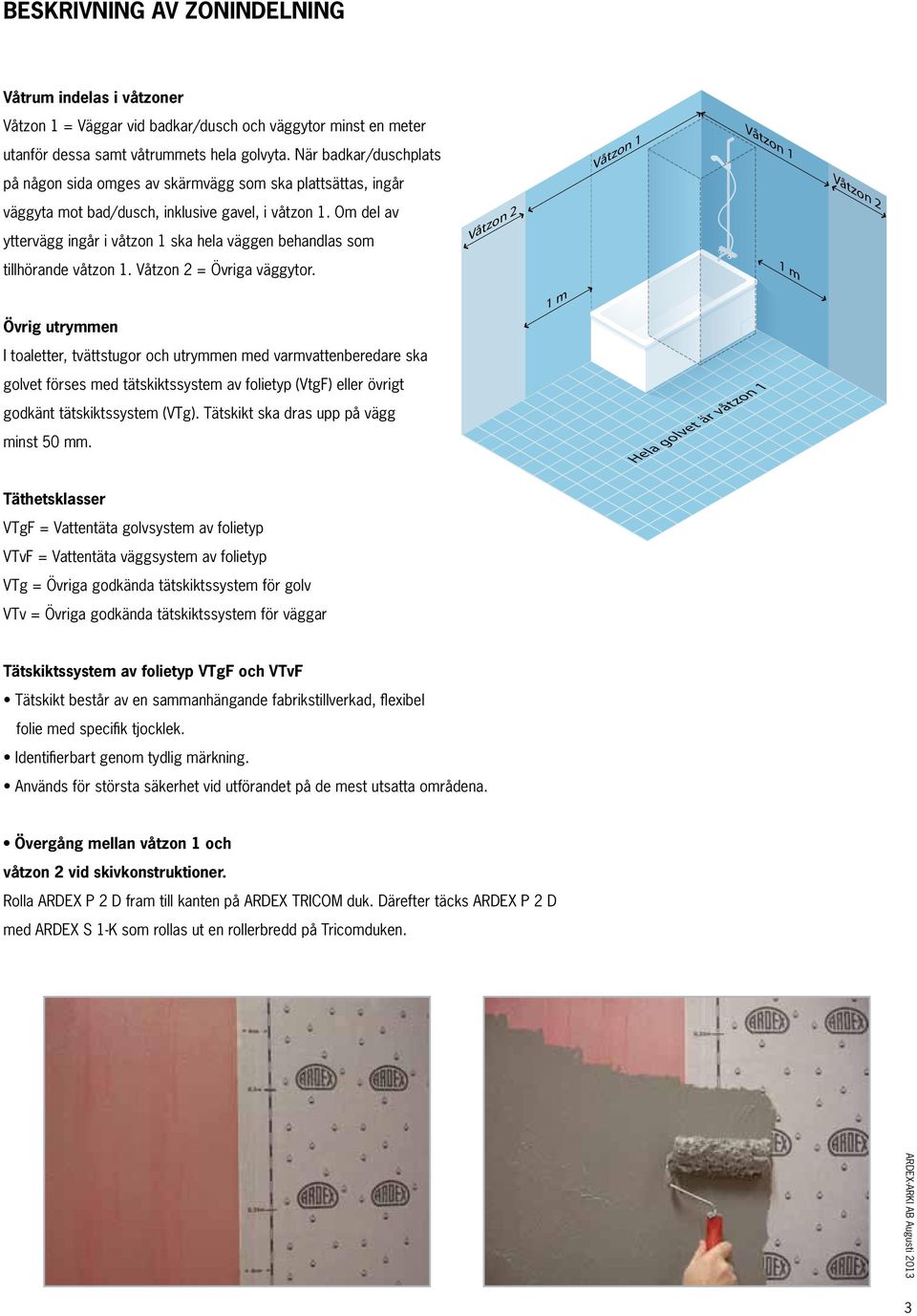

3 BESKRIVNING AV ZONINDELNING Våtrum indelas i våtzoner Våtzon 1 = Väggar vid badkar/dusch och väggytor minst en meter utanför dessa samt våtrummets hela golvyta. När badkar/duschplats på någon sida omges av skärmvägg som ska plattsättas, ingår väggyta mot bad/dusch, inklusive gavel, i våtzon 1. Om del av yttervägg ingår i våtzon 1 ska hela väggen behandlas som tillhörande våtzon 1. Våtzon 2 = Övriga väggytor. Övrig utrymmen I toaletter, tvättstugor och utrymmen med varmvattenberedare ska golvet förses med tätskiktssystem av folietyp (VtgF) eller övrigt godkänt tätskiktssystem (VTg). Tätskikt ska dras upp på vägg minst 50 mm. Våtzon 2 1 m Våtzon 1 Våtzon 1 Våtzon 2 1 m Hela golvet är våtzon 1 Täthetsklasser VTgF = Vattentäta golvsystem av folietyp VTvF = Vattentäta väggsystem av folietyp VTg = Övriga godkända tätskiktssystem för golv VTv = Övriga godkända tätskiktssystem för väggar Tätskiktssystem av folietyp VTgF och VTvF Tätskikt består av en sammanhängande fabrikstillverkad, flexibel folie med specifik tjocklek. Identifierbart genom tydlig märkning. Används för största säkerhet vid utförandet på de mest utsatta områdena. Övergång mellan våtzon 1 och våtzon 2 vid skivkonstruktioner. Rolla ARDEX P 2 D fram till kanten på ARDEX TRICOM duk. Därefter täcks ARDEX P 2 D med ARDEX S 1-K som rollas ut en rollerbredd på Tricomduken. 3

4 ardex TRICOMSYSTEM MED ARDEX s 1-k Ånggenomgångsmotstånd s/m ARDEX TRICOMSYSTEM med ARDEX S 1-K används som tätskikt bakom ytbeläggningar av kakel och klinker på golv och väggar i våtutrymmen i bostadsmiljö och utrymmen med liknande belastning. ARDEX TRICOMSYSTEM MED ARDEX S 1-K är testat enligt ETAG 022 del 2. Material ARDEX Tätsystem TRICOM är en konstruktion bestående av: Tätskikt och ångtät duk Förseglingsband och rörmanschetter Golvbrunnsförseglingar Fästmassor Alla produkter i tätsystemet är utprovade tillsammans för att klara ställda krav enligt ETAG 022 del 2. Det är hela konstruktionen som är godkänd, därför skall ingen produkt bytas ut. Förseglingar Överallt där rörelser i underlaget kan uppstå, t. ex. vid materialövergångar, vägg/väggvinkel, vägg/golvvinkel och rörgenomföringar skall förseglingar utföras med avsett förseglingsband alternativt rörmanschett. Vid våtrumsmatta med sockel av uppvik, skall minst 30 mm av den del som täcks av plattor ruggas med sandpapper. Skarven skall förseglas med ARDEX Tätband SK 12 som monteras med ARDEX S 1-K. Generellt gällande underlagen Innan arbetet påbörjas, kontrollera att underlagen är rätt utförda. Underlaget skall vara bärkraftigt, rent och torrt. Material och underlag skall inte ha en temperatur lägre än C. Håligheter kring rör och eventuella springor i golv/väggvinkeln och vägg/väggvinkeln spacklas innan tätskiktet appliceras. Befintliga beklädnader, ytskikt som t. ex. våtrumsmatta/tapet, målade ytor och liknande, skall avlägsnas. Underlaget skall inte innehålla fukt överstigande 85% RF. Välj i så fall ARDEX Tätsystem A 7+8/8+9, kontakta ARDEX Teknikavdelning. Vid betongplatta på mark och källarytterväggar bör kontroll ske om tillskjutande fukt förekommer. Om tillskjutande fukt förekommer skall ARDEX Tätsystem A 7+8/8+9 användas, kontakta ARDEX Teknikavdelning. Vid träbjälklag skall konstruktionen vara väl uttorkad innan arbetet påbörjas. Maximal fuktkvot 8%, vid golvvärme 6%. 4

5 väggar Lämpliga underlag är betong, putsade murverk och skivor avsedda för våtrum. Betong Skall vara minst 2-3 månader gammal och gjuten mot slät form. Sprickor, håligheter och ojämnheter spacklas med t. ex. ARDEX F 5, A 828 eller ARDEX A 45. Cementhud skall alltid avlägsnas. Puts Ytjämnheten skall motsvara struktur 2-3 kapitel enligt putsstrukturer i Hus AMA. Spackling på puts kan ske med t. ex. ARDEX A 828 eller ARDEX F 5. Spackel Skall vara vattenfast och ha bindemedel av cement, t. ex. ARDEX F 5. Sandspackel eller annat organiskt bundet spackel skall inte användas. Lättbetong Skall spacklas med t. ex. ARDEX F 5, A 828 eller putsas med ARDEX A 950. Skivmaterial Skall vara avsedda för användning i våtrum. Skivor som är svåra att skruva i kan oftast limmas med ARDEX S 48. Detta ger en säker och snabb hantering även i massiva konstruktioner. Kartongbeklädda skivor Se eller vad som gäller vid aktuellt tillfälle. infästningar Undvik håltagningar och infästningar i våtzon 1. Vid håltagning skall kortling finnas enligt BBV 10:1. När du borrar i kaklet, använd alltid maskeringstejp för markering av borrhål och för att förhindra att borren glider. Krokar, hängare och speglar kan med fördel limmas upp för att undvika håltagning i tätskiktet. Fyll plugghålet med ARDEX SN/SE Våtrumssilikon och tryck i pluggen i hålet. Fyll sedan silikon i pluggen och skruva i skruven. 5

6 ANSLUTNINGAR Kakel Fästmassa Tätskikt Försegling Mediarör Skyddsrör Mjukfog Keramisk platta Försegling Fästmassa Tätskikt FIGUR 12. Väggenomföring med rör-i-rörsystem. FIGUR 13. Avslutning mot tröskel. Tätskikt Fästmassa Tätmassa Tätskikt, vägg Försegling Tätskikt, golv FIGUR 14. Tätskikt golv/vägg. FIGUR 15. Infästning i vägg. Plastplugg 1. Borra hål. 2. Fyll hålet med tätmassa. 3. Plastplugg. 4. Fyll pluggen med tätmassa. 5. Skruva! Efterkommande installationer Skruvinfästningar ska förseglas enligt tätskiktstillverkarens monteringsanvisning. Skruvinfästningar i våtzon 1, ska endast göras i massiv konstruktion, såsom betong, murverk eller särskild konstruktionsdetalj, (t.ex. kortling). För ökad säkerhet mot fuktskador är det lämpligt att alltid välja system med infästning genom limning. Fönster och dörrar Vid utformning av våtrum bör, så långt det är möjligt, fönster och dörrar placeras i våtzon 2. Om fönster placeras i våtzon 1 bör brösthöjden (mått från golv till underkant fönster) inte understiga 1600 mm. Om dörr placeras inom våtzon 1 måste höjdförhållandet mellan tätskiktets uppvik på tröskeln och golvbrunnen beaktas (se 6.3.2). Spalt mellan vägg och karm ska ilagas så att tätskiktet kan anslutas mot karmen. Tätskiktets avslutning mot tak För att undvika nedsmutsning av tak kan väggens tätskiktsbehandling normalt avslutas max 10 mm under tak/väggvinkeln. 6

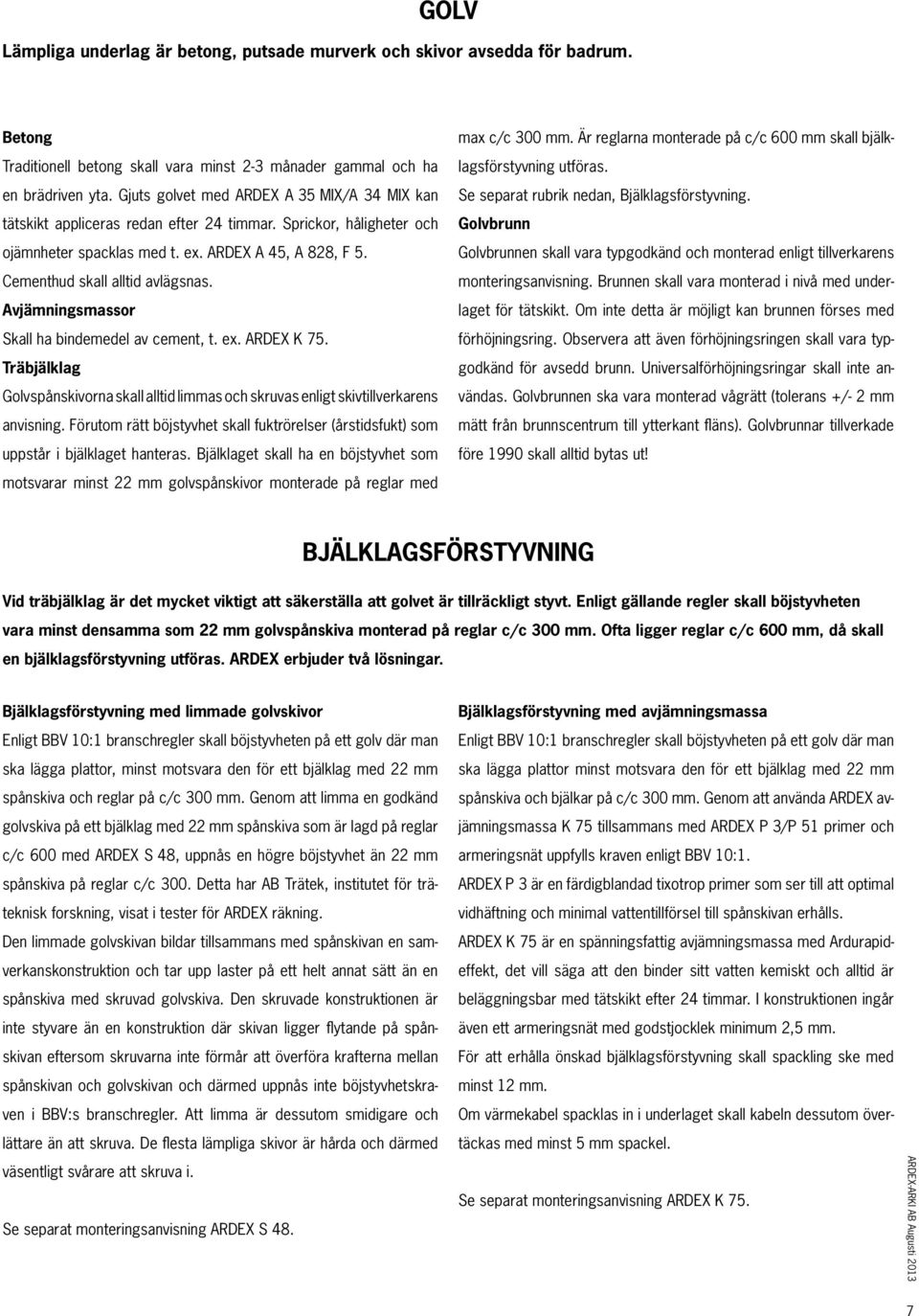

7 GOLV Lämpliga underlag är betong, putsade murverk och skivor avsedda för badrum. Betong Traditionell betong skall vara minst 2-3 månader gammal och ha en brädriven yta. Gjuts golvet med ARDEX A 35 MIX/A 34 MIX kan tätskikt appliceras redan efter 24 timmar. Sprickor, håligheter och ojämnheter spacklas med t. ex. ARDEX A 45, A 828, F 5. Cementhud skall alltid avlägsnas. Avjämningsmassor Skall ha bindemedel av cement, t. ex. ARDEX K 75. Träbjälklag Golvspånskivorna skall alltid limmas och skruvas enligt skivtillverkarens anvisning. Förutom rätt böjstyvhet skall fuktrörelser (årstidsfukt) som uppstår i bjälklaget hanteras. Bjälklaget skall ha en böjstyvhet som motsvarar minst 22 mm golvspånskivor monterade på reglar med max c/c 300 mm. Är reglarna monterade på c/c 600 mm skall bjälklagsförstyvning utföras. Se separat rubrik nedan, Bjälklagsförstyvning. Golvbrunn Golvbrunnen skall vara typgodkänd och monterad enligt tillverkarens monteringsanvisning. Brunnen skall vara monterad i nivå med underlaget för tätskikt. Om inte detta är möjligt kan brunnen förses med förhöjningsring. Observera att även förhöjningsringen skall vara typgodkänd för avsedd brunn. Universalförhöjningsringar skall inte användas. Golvbrunnen ska vara monterad vågrätt (tolerans +/- 2 mm mätt från brunnscentrum till ytterkant fläns). Golvbrunnar tillverkade före 1990 skall alltid bytas ut! Bjälklagsförstyvning Vid träbjälklag är det mycket viktigt att säkerställa att golvet är tillräckligt styvt. Enligt gällande regler skall böjstyvheten vara minst densamma som 22 mm golvspånskiva monterad på reglar c/c 300 mm. Ofta ligger reglar c/c 600 mm, då skall en bjälklagsförstyvning utföras. ARDEX erbjuder två lösningar. Bjälklagsförstyvning med limmade golvskivor Enligt BBV 10:1 branschregler skall böjstyvheten på ett golv där man ska lägga plattor, minst motsvara den för ett bjälklag med 22 mm spånskiva och reglar på c/c 300 mm. Genom att limma en godkänd golvskiva på ett bjälklag med 22 mm spånskiva som är lagd på reglar c/c 600 med ARDEX S 48, uppnås en högre böjstyvhet än 22 mm spånskiva på reglar c/c 300. Detta har AB Trätek, institutet för träteknisk forskning, visat i tester för ARDEX räkning. Den limmade golvskivan bildar tillsammans med spånskivan en samverkanskonstruktion och tar upp laster på ett helt annat sätt än en spånskiva med skruvad golvskiva. Den skruvade konstruktionen är inte styvare än en konstruktion där skivan ligger flytande på spånskivan eftersom skruvarna inte förmår att överföra krafterna mellan spånskivan och golvskivan och därmed uppnås inte böjstyvhetskraven i BBV:s branschregler. Att limma är dessutom smidigare och lättare än att skruva. De flesta lämpliga skivor är hårda och därmed väsentligt svårare att skruva i. Se separat monteringsanvisning ARDEX S 48. Bjälklagsförstyvning med avjämningsmassa Enligt BBV 10:1 branschregler skall böjstyvheten på ett golv där man ska lägga plattor minst motsvara den för ett bjälklag med 22 mm spånskiva och bjälkar på c/c 300 mm. Genom att använda ARDEX avjämningsmassa K 75 tillsammans med ARDEX P 3/P 51 primer och armeringsnät uppfylls kraven enligt BBV 10:1. ARDEX P 3 är en färdigblandad tixotrop primer som ser till att optimal vidhäftning och minimal vattentillförsel till spånskivan erhålls. ARDEX K 75 är en spänningsfattig avjämningsmassa med Ardurapideffekt, det vill säga att den binder sitt vatten kemiskt och alltid är beläggningsbar med tätskikt efter 24 timmar. I konstruktionen ingår även ett armeringsnät med godstjocklek minimum 2,5 mm. För att erhålla önskad bjälklagsförstyvning skall spackling ske med minst 12 mm. Om värmekabel spacklas in i underlaget skall kabeln dessutom övertäckas med minst 5 mm spackel. Se separat monteringsanvisning ARDEX K 75. 7

8 Genomskärningar GENOMSKÄRNING PÅ BJÄLKLAGSFÖRSTYVNING MED ARDEX S 48. GENOMSKÄRNING PÅ BJÄLKLAGSFÖRSTYVNING MED ARDEX K 75 8

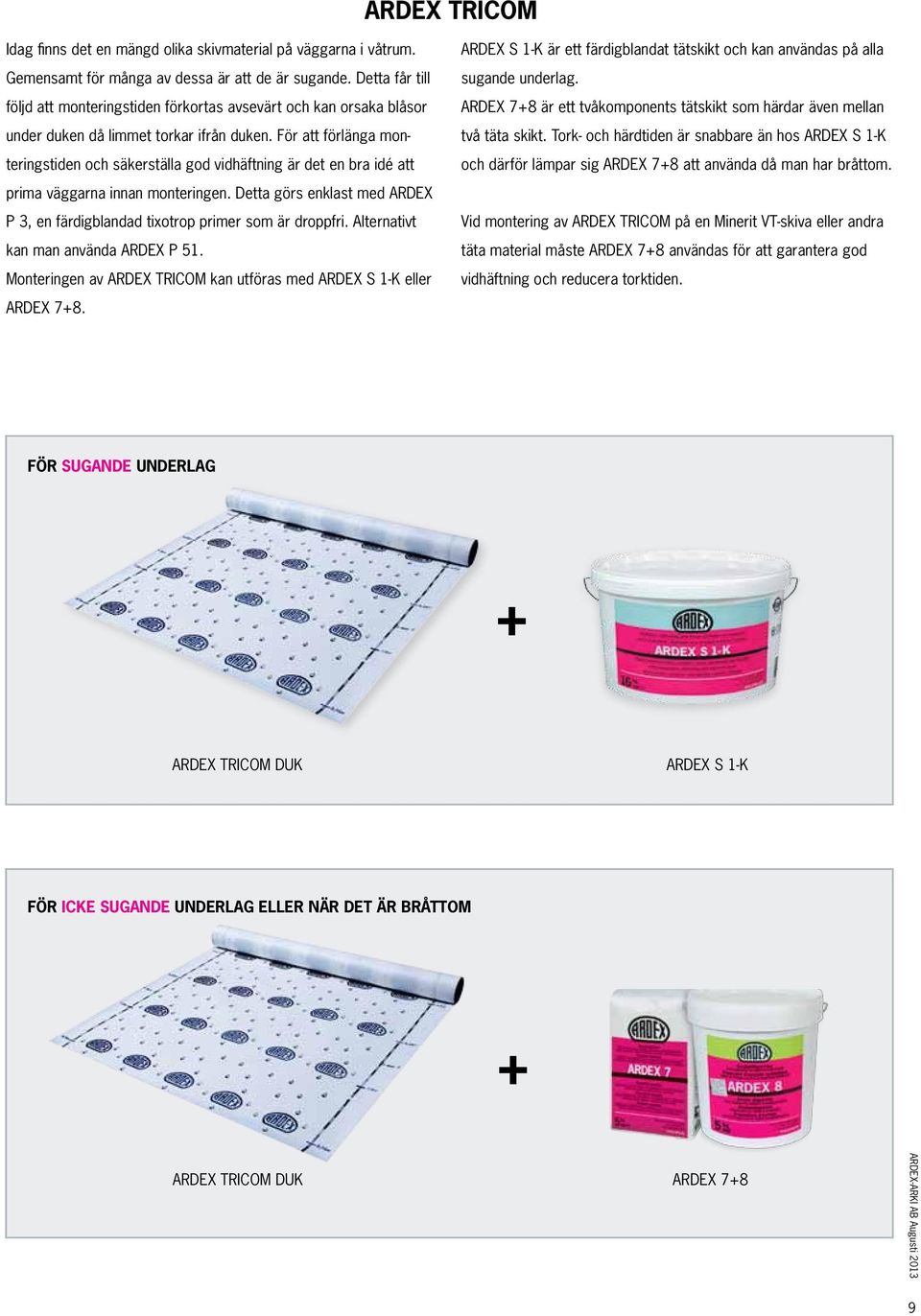

9 ARDEX TRICOM Idag finns det en mängd olika skivmaterial på väggarna i våtrum. Gemensamt för många av dessa är att de är sugande. Detta får till följd att monteringstiden förkortas avsevärt och kan orsaka blåsor under duken då limmet torkar ifrån duken. För att förlänga monteringstiden och säkerställa god vidhäftning är det en bra idé att prima väggarna innan monteringen. Detta görs enklast med ARDEX P 3, en färdigblandad tixotrop primer som är droppfri. Alternativt kan man använda ARDEX P 51. Monteringen av ARDEX TRICOM kan utföras med ARDEX S 1-K eller ARDEX 7+8. ARDEX S 1-K är ett färdigblandat tätskikt och kan användas på alla sugande underlag. ARDEX 7+8 är ett tvåkomponents tätskikt som härdar även mellan två täta skikt. Tork- och härdtiden är snabbare än hos ARDEX S 1-K och därför lämpar sig ARDEX 7+8 att använda då man har bråttom. Vid montering av ARDEX TRICOM på en Minerit VT-skiva eller andra täta material måste ARDEX 7+8 användas för att garantera god vidhäftning och reducera torktiden. FÖR SUGANDE UNDERLAG + ARDEX TRICOM DUK ARDEX S 1-K FÖR ICKE SUGANDE UNDERLAG ELLER NÄR DET ÄR BRÅTTOM + ARDEX TRICOM DUK ARDEX 7+8 9

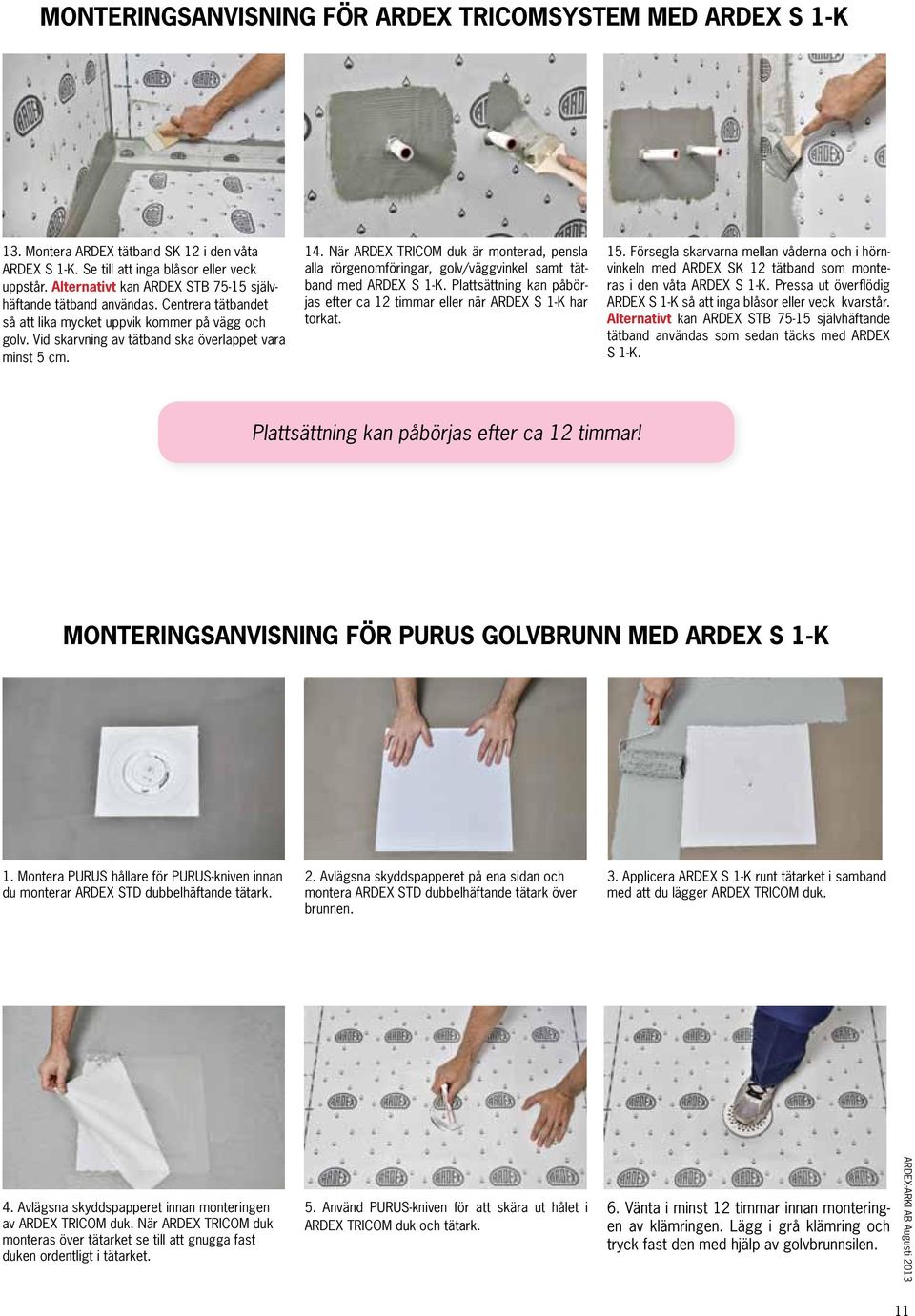

10 monteringsanvisning för ardex tricomsystem med ARDEX S 1-K 1. Kontrollera att underlaget är rent och torrt samt att golvfallet lutar mot golvbrunn. Kontrollera även att golvbrunnen är monterad i nivå med underlaget. VIKTIGT! Eventuell bättring av underlag och golvfall ska göras nu innan arbetet med tätskiktet påbörjas. För att motverka bakfall. 2. Vid försegling av rörgenomföringar använd RM rörmanschetter med rätt storlek. 3. Montera rörmanschetten i den våta ARDEX S 1-K. Använd en spackel för att pressa ut överflöd av ARDEX S 1-K så att inga blåsor och veck uppstår. 4. När samtliga rörgenomföringar är monterade täcks de med ARDEX S 1-K i samband med monteringen av ARDEX TRICOM duk. 5. Rolla upp ARDEX S 1-K en vådbredd från golv till tak. Åtgång 0,75-0,85 kg/m Montera den tillskurna våden ARDEX TRICOM duk i den våta ARDEX S 1-K. 7. Använd en plastspackel för att pressa fast ARDEX TRICOM duk mot underlaget. Säkerställ att duken får full kontakt med ARDEX S 1-K och att inga blåsor förkommer. 8. Forsätt att montera nästa våd ARDEX TRICOM duk kant i kant med föregående våd. 9. Montera den dubbelhäftande brunnsmanschetten ARDEX STD 40x40 över brunnen. Rolla/pensla ARDEX S 1-K runt manschetten i samband med att du lägger ARDEX TRICOM duk. 10. Dra av skyddspapperet på brunnsmanschetten. 11. Montera den tillskurna våden ARDEX TRICOM duk i den våta ARDEX S 1-K. Se till att gnugga fast ARDEX TRICOM duk ordentligt i tätskiktet. Åtgång 0,75-0,85 kg/m Fortsätt att montera ARDEX SK 90 innerhörn i den våta ARDEX S 1-K. Se till att inga blåsor eller veck uppstår, använd pensel. För ytterhörn används ARDEX SK

11 monteringsanvisning för ardex tricomsystem med ARDEX S 1-K 13. Montera ARDEX tätband SK 12 i den våta ARDEX S 1-K. Se till att inga blåsor eller veck uppstår. Alternativt kan ARDEX STB självhäftande tätband användas. Centrera tätbandet så att lika mycket uppvik kommer på vägg och golv. Vid skarvning av tätband ska överlappet vara minst 5 cm. 14. När ARDEX TRICOM duk är monterad, pensla alla rörgenomföringar, golv/väggvinkel samt tätband med ARDEX S 1-K. Plattsättning kan påbörjas efter ca 12 timmar eller när ARDEX S 1-K har torkat. 15. Försegla skarvarna mellan våderna och i hörnvinkeln med ARDEX SK 12 tätband som monteras i den våta ARDEX S 1-K. Pressa ut överflödig ARDEX S 1-K så att inga blåsor eller veck kvarstår. Alternativt kan ARDEX STB självhäftande tätband användas som sedan täcks med ARDEX S 1-K. Plattsättning kan påbörjas efter ca 12 timmar! MONTERINGSANVISNING FÖR PURUS GOLVBRUNN MED ARDEX S 1-K 1. Montera PURUS hållare för PURUS-kniven innan du monterar ARDEX STD dubbelhäftande tätark. 2. Avlägsna skyddspapperet på ena sidan och montera ARDEX STD dubbelhäftande tätark över brunnen. 3. Applicera ARDEX S 1-K runt tätarket i samband med att du lägger ARDEX TRICOM duk. 4. Avlägsna skyddspapperet innan monteringen av ARDEX TRICOM duk. När ARDEX TRICOM duk monteras över tätarket se till att gnugga fast duken ordentligt i tätarket. 5. Använd PURUS-kniven för att skära ut hålet i ARDEX TRICOM duk och tätark. 6. Vänta i minst 12 timmar innan monteringen av klämringen. Lägg i grå klämring och tryck fast den med hjälp av golvbrunnsilen. 11

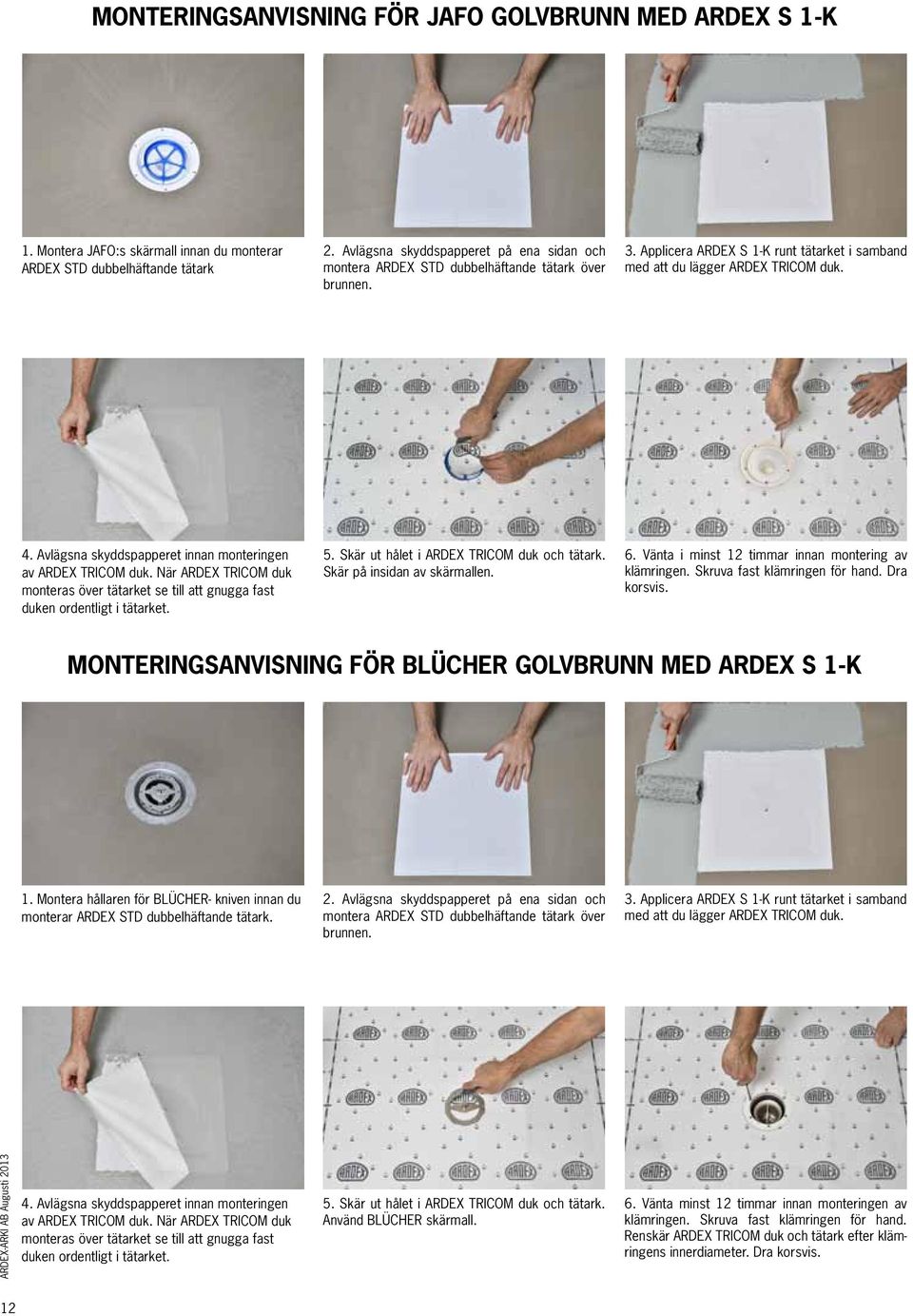

12 MONTERINGSANVISNING FÖR JAFO GOLVBRUNN MED ARDEX S 1-K 1. Montera JAFO:s skärmall innan du monterar ARDEX STD dubbelhäftande tätark 2. Avlägsna skyddspapperet på ena sidan och montera ARDEX STD dubbelhäftande tätark över brunnen. 3. Applicera ARDEX S 1-K runt tätarket i samband med att du lägger ARDEX TRICOM duk. 4. Avlägsna skyddspapperet innan monteringen av ARDEX TRICOM duk. När ARDEX TRICOM duk monteras över tätarket se till att gnugga fast duken ordentligt i tätarket. 5. Skär ut hålet i ARDEX TRICOM duk och tätark. Skär på insidan av skärmallen. 6. Vänta i minst 12 timmar innan montering av klämringen. Skruva fast klämringen för hand. Dra korsvis. MONTERINGSANVISNING FÖR BLÜCHER GOLVBRUNN MED ARDEX S 1-K 1. Montera hållaren för BLÜCHER- kniven innan du monterar ARDEX STD dubbelhäftande tätark. 2. Avlägsna skyddspapperet på ena sidan och montera ARDEX STD dubbelhäftande tätark över brunnen. 3. Applicera ARDEX S 1-K runt tätarket i samband med att du lägger ARDEX TRICOM duk. 4. Avlägsna skyddspapperet innan monteringen av ARDEX TRICOM duk. När ARDEX TRICOM duk monteras över tätarket se till att gnugga fast duken ordentligt i tätarket. 5. Skär ut hålet i ARDEX TRICOM duk och tätark. Använd BLÜCHER skärmall. 6. Vänta minst 12 timmar innan monteringen av klämringen. Skruva fast klämringen för hand. Renskär ARDEX TRICOM duk och tätark efter klämringens innerdiameter. Dra korsvis. 12

13 m.m. Skär sedan av duken kant i kant med väggflänsen (ingen överlappning med duken på väggflänsen). ARDEX TRICOMDUK monteras på golvet fram till golvflänsen (kant i kant) med ARDEX S 1-K (ingen överlappning med duken på golvflänsen). Montera ARDEX SK 12 tätband med ARDEX S 1-K på golvbrun- MONTERINGSANVISNING FÖR SERRES/vieser GOLVBRUNN MED ARDEX S 1-K 1. Plocka ur klämringen ur brunnen. 2. Avlägsna skyddspapperet på ena sidan och montera ARDEX STD dubbelhäftande tätark över brunnen. 3. Applicera ARDEX S 1-K runt tätarket i samband med att du lägger ARDEX TRICOM duk. 4. Avlägsna skyddspapperet innan monteringen av ARDEX TRICOM duk. När ARDEX TRICOM duk monteras över tätarket se till att gnugga fast duken ordentligt i tätarket. 5. Använd Serres/Vieser skärmall. Håll skärmallen centrerat över brunnen och tätskiktet, markera eller skär direkt i mallen med hjälp av en mattkniv 6. Diametern på hålet ska vara 90 mm. 7. Vänta minst 12 timmar innan monteringen av klämringen. Lägg i klämringen och tryck fast den med hjälp av golvbrunnsilen. Renskär ARDEX TRICOM duk och tätark efter klämringens diameter. Väggnära golvbrunn Monteringsanvisning Tätning av Unidrain golvränna med ARDEX folie. Monteringsanvisning för spacklat träbjälklag Datum: Golvbrunnen installeras i antingen betong- eller träbjälklag enligt - Monteringsanvisning Purus Line (parallellt med vägg) eller - Monteringsanvisning Purus Corner (45 grader från båda mötande väggar). Golvbrunnens ovanyta är tillverkad i en limbar plast som bör torkas av och gärna avfettas för optimal vidhäftning mot brunnsmanschett. Tätskikt Börja med att förbereda våtrummet enligt de instruktioner kring underlag som finns i broschyren - ARDEX TRICOM ARDEX TRICOM PURUS LINE/ CORNER 1. Datum: Unidrain armatur , 3000, Våtrumssystem med ARDEX TRICOMDUK (A) med tätband ARDEX SK 12 (B) för alla normala golvkonstruktioner (betong/golvspackel, träbjälklag). För ytterligare produktinformation och anvisningar se ARDEX TRICOM monteringsanvisning. 2. Allmänna förutsättningar Montera golvbrunnen enligt Unidrains anvisning. Rengörbrunnen grundligt från eventuella spackelrester, smuts Tvätta golvbrunnen med T-röd eller liknande. 3. ARDEX TRICOMDUK monteras på väggen med ARDEX S 1-K. ARDEX TRICOM JAFO Unidrain För montering av väggnära brunnar, Purus-Line och Unidrain, se separata monteringsanvisningar på ARDEX hemsida under broschyrer. 1 Innan montering av tätskikt, skruva upp de sex skruvarna i klämringen och avlägsna klämringsovalen. 2 Rolla ARDEX S 1-K på golv/vägg och montera ARDEX TRICOMDUK. Skär duken kant i kant runt brunnen. nens flänskant och ut på ARDEX TROCOMDUK, se till att inga veck eller blåsor uppstår. Minst 5 cm överlapp på flänsen. 6. Fortsätt att montera ARDEX SK 12 tätband med ARDEX S 1-K på golvbrunnens alla flänsar. Försegla sedan alla skarvar och övergångar mellan ARDEX SK 12 tätband, flänsen på golvbrunnen och ARDEX TRICOMDUK genom att pensla över skarvarna med ARDEX S 1-K. Låt torka. 7. Alla ARDEX SK 12 tätband täcks med ARDEX S 1 -K. Låt ARDEX S 1-K torka i 12 timmar. Nu är ytan klar för montering av keramik. För frågor gällande applicering av tätskiktet, kontakta ARDEX. 13

14 ÖVRIG INFORMATION Reparation Vid behov av reparation av tätskikt och byte av platta finns information om olika tillvägagångssätt i separat bilaga under broschyrer/ tätsystem och våtrumstillbehör på ARDEX hemsida, ardex.se. Värmegolv Monteringsytan vid golvmonterad wc-stol eller bidé ska vara 300x400 mm. Breddmåttet 300 mm tas ut från centrum avloppsrör och längdmåttet 400 mm från framkant avloppsrör. Mått på kabelns/rörets förläggning vid eller runt golvbrunn ska tydligt framgå. Gå in på ARDEX hemsida, ardex.se, under fliken Konstruktioner för mera information om olika konstruktioner med elburen golvvärme och vattenburen golvvärme. Finns golvvärme i konstruktionen ska golvvärmen startas tidigast 28 dygn efter den sista cementbaserade produkten är härdad. Väggnära brunnar För information om hur tätskikt appliceras vid väggnära brunnsmontage. Gå in på ARDEX hemsida, ardex.se och ladda ner Monteringsanvisning för väggnära brunnar. Kontroll Kvalitetsdokument enligt reglernas Bilaga A, ska utfärdas av behörig entreprenör och överlämnas till beställaren och nyttjare/boende efter färdigställt arbete. Dokumentet ska vara undertecknat av våtrumsansvarig arbetsledare. Det ska tillsammans med aktuell monteringsanvisning för det godkända tätskiktssystemen överlämnas till beställaren och nyttjare/boende när arbetet är slutfört. Kopia av kvalitetsdokumentet och monteringsanvisning för det av Byggkeramikrådet godkända tätskiktsystemet arkiveras för egen dokumentation och för att kunna uppvisas i samband med kvalitetsöversyn. Skötselråd Skötselanvisningar för keramiska väggbeklädnader och golvbeläggningar kan rekvireras från Byggkeramikrådet. Skötselanvisningar framgår även i Byggkeramikhandboken. 14

15 Plattsättning Ditt val av fästmassa styrs bl.a. av underlaget, keramikens egenskaper, krav på härdtider m.m. Blanda fästmassan enligt anvisningarna på förpackningen. Fästmassan påförs underlaget med den släta sidan av en tandspackel som därefter vänds och trycks igenom fästmassan med den tandande sidan. Plattorna sätts inom ca minuter efter det att fästmassan påförts underlaget. Fästmassan påföres underlaget med den släta sidan av tandspackeln för att bilda ett kontaktskikt som därefter vänds och trycks igenom fästmassan med den tandade sidan så att rillor bildas. Plattorna skall sättas upp inom ca min efter det att fästmassan påförts på väggen. Fästmassan får inte torka på ytan, då fäster inte plattorna. Välj slumpmässigt ut några plattor, 2-3 st, och lossa dem från väggen för att kontrollera att hela baksidan är täckt av fästmassa. Fogning på vägg kan påbörjas efter ca 8 timmar. Ta bort ev fästmassa till minst halva fogens djup. Dra ut fogmassan diagonalt över plattorna tills fogarna är fyllda. Rengör plattorna med en fuktig svamp och rent vatten. Tvätta diagonalt över plattorna. Tvätta rent golvet från fogmassa före plattsättning påbörjas. Fästmassan påföres underlaget med den släta sidan av tandspackeln för att bilda ett kontaktskikt som därefter vänds och trycks igenom fästmassan med den tandade sidan så att rillor bildas. Plattorna skall läggas inom ca min efter det att fästmassan påförts på golvet. Lägg ner plattorna med en vridande rörelse så att fästmassan täcker hela plattans baksida. Fästmassan får inte torka på ytan för då fäster inte plattorna. Fogning på golv kan påbörjas efter ca 24 timmar. Ta bort ev fästmassa till minst halva fogens djup. Dra ut fogmassan diagonalt över plattorna tills fogarna är fyllda. Rengör plattorna med en fuktig svamp och rent vatten. Tvätta diagonalt över plattorna. Mjukfogning utföres i vägg/vägg vinklar samt golv/ vägg vinkeln och mot trösklar, rör etc. Spraya på ARDEX SG Glättningsmedel på den utdragna silikonen och efterdra med fingret eller lämpligt verktyg för mjukfogning. Undvik håltagningar och infästningar i våtzon 1. Vid håltagning skall kortling finnas enligt BBV. När du borrar i kaklet, använd alltid maskeringstejp för markering av borrhål och för att förhindra att borren glider. Fyll plugghålet med ARDEX SN/SE Våtrumssilkon och tryck i pluggen i hålet. Spruta sedan silikon i pluggen och skruva i skruven. Undvik håltagningar och infästningar i våtzonerna. 15

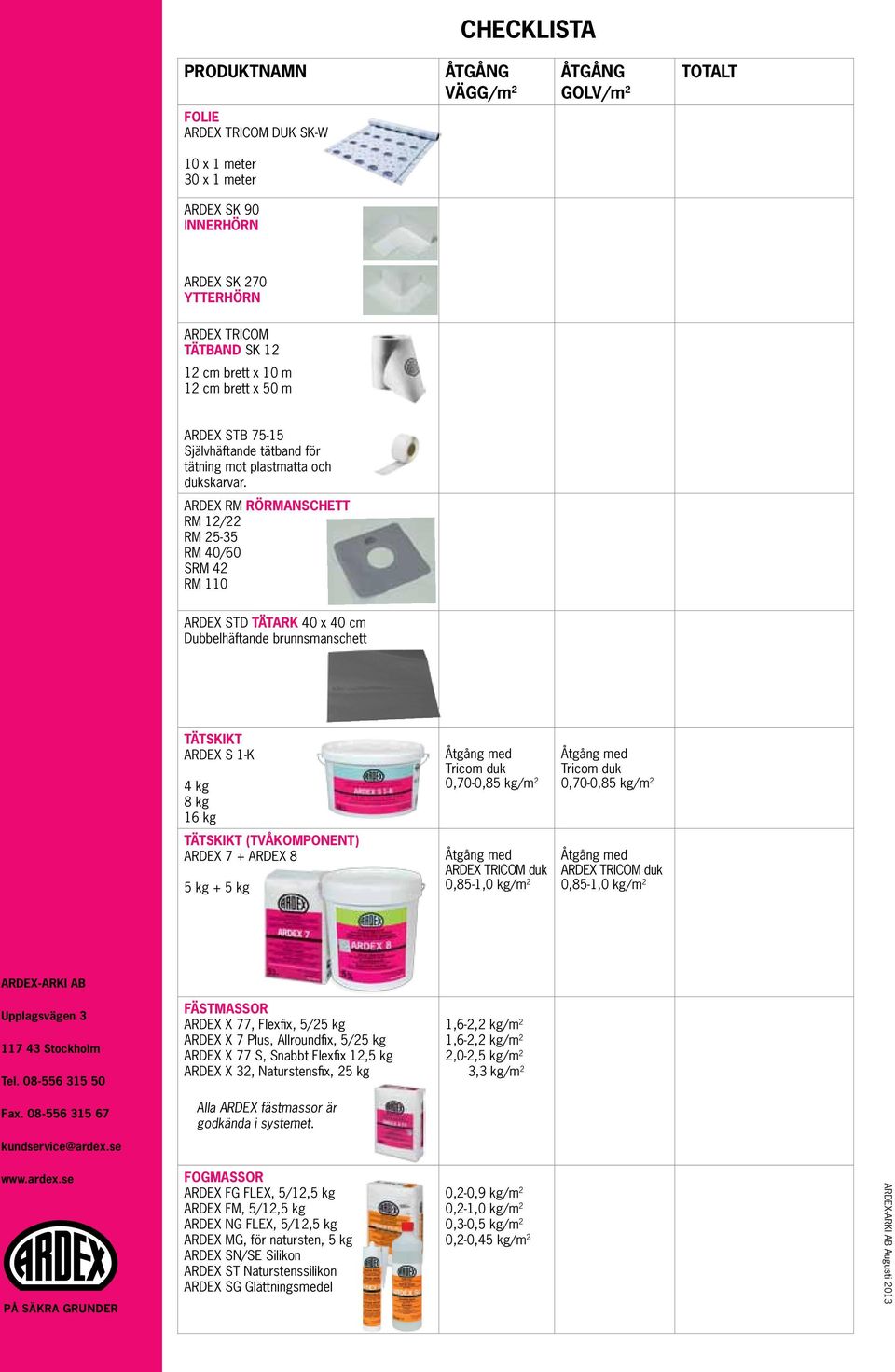

16 checklista PRODUKTNAMN ÅTGÅNG VÄGG/m 2 ÅTGÅNG GOLV/m 2 TOTALT FOLIE ARDEX TRICOM DUK SK-W 10 x 1 meter 30 x 1 meter ARDEX SK 90 INNERHÖRN ARDEX SK 270 YTTERHÖRN ARDEX TRICOM TÄTBAND SK cm brett x 10 m 12 cm brett x 50 m ARDEX STB Självhäftande tätband för tätning mot plastmatta och dukskarvar. ARDEX RM RÖRMANSCHETT RM 12/22 RM RM 40/60 SRM 42 RM 110 ARDEX STD TÄTARK 40 x 40 cm Dubbelhäftande brunnsmanschett TÄTSKIKT ARDEX S 1-K 4 kg 8 kg 16 kg Åtgång med Tricom duk 0,70-0,85 kg/m 2 Åtgång med Tricom duk 0,70-0,85 kg/m 2 TÄTSKIKT (TVÅKOMPONENT) ARDEX 7 + ARDEX 8 5 kg + 5 kg Åtgång med ARDEX TRICOM duk 0,85-1,0 kg/m 2 Åtgång med ARDEX TRICOM duk 0,85-1,0 kg/m 2 ARDEX-ARKI AB Upplagsvägen Stockholm Tel FÄSTMASSOR ARDEX X 77, Flexfix, 5/25 kg ARDEX X 7 Plus, Allroundfix, 5/25 kg ARDEX X 77 S, Snabbt Flexfix 12,5 kg ARDEX X 32, Naturstensfix, 25 kg 1,6-2,2 kg/m 2 1,6-2,2 kg/m 2 2,0-2,5 kg/m 2 3,3 kg/m 2 Fax Alla ARDEX fästmassor är godkända i systemet. kundservice@ardex.se FOGMASSOR ARDEX FG FLEX, 5/12,5 kg ARDEX FM, 5/12,5 kg ARDEX NG FLEX, 5/12,5 kg ARDEX MG, för natursten, 5 kg ARDEX SN/SE Silikon ARDEX ST Naturstenssilikon ARDEX SG Glättningsmedel 0,2-0,9 kg/m 2 0,2-1,0 kg/m 2 0,3-0,5 kg/m 2 0,2-0,45 kg/m 2
