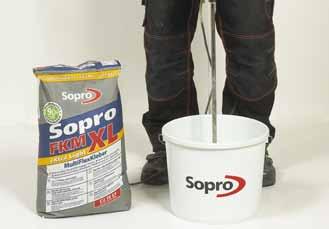

Blanda fästmassan Sopro s FKM XL 444 enligt anvisning på säcken. Låt fästmassan stå och mogna 2-3 minuter och rör därefter om på nytt.

Transkript

1

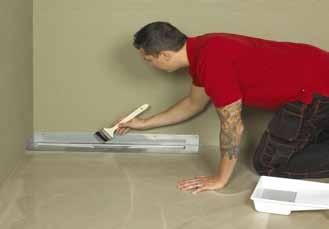

2 Dessa produkter visar innehållet i systemet och kan ligga som en bild efter underlagstexten. Förutsättningar, underlaget skall bestå av icke fuktkänsligt material som t ex. betong, lättbetong puts, skivor som är dokumenterat lämpliga för våtutrymmen. Underlaget ska vara torrt, rent och damfritt före monteringen påbörjas. Markera på brunnen med hjälp av ramen som rit mall. Tätskiktsystemet får inte föras in under ramen! UNIDRAIN LINJESYSTEM skall vara vågrätt monterad +-2mm enligt tillverkans anvisning. Bakfall får inte förekomma i någon del av utrymmet. Sugande och starkt sugande underlag skall primas med Sopro GD 749 för att reducera sugförmågan och förbättra vidhäftningen. Primern GD 749 skall torka i ca 10 minuter före fästmassan påföres. den släta sidan av tandspackeln vänd sedan på kammen upp kamma, och fästmassan med en 4 mm s tandspackel. Kamma inte ut mer fästmassa än vad som hinner beläggas med tätskiktsduken inom ca 20 minuter. Applicera ut Racofixet med t ex en liten roller eller en elementpensel över armaturens väggfläns, fördela ut det jämnt och slätt fram till det markerade blyertssträcket Rengör UNIDRAIN LINJESYSTEM grundligt, ev. gjutrester, lim, smuts, primer m.m. ska avlägsnas. Den rena ramen avfettas med T-sprit, Wipes 915 eller annat avsett avfettningsmedel. Mät från golv till tak, vägg till vägg och kapa till färdiga våder av tätskiktsduken Sopro AEB 640 innan du börjar blanda fästmassan. För mer info se monteringsanvisningen för AEB 640. Börja sätt upp våden från taket och neråt i den ny uppkammade fästmassan, våden skall sluta ca 1 cm från hörnen. Släta ut och pressa fast tätskiktsduken mot underlaget i fästmassan med hjälp av en stålspackel eller en plastspackel. Var försiktig så du inte skadar duken. Släta ut från mitten av duken och utåt kanterna för att få bort luftbubblor och släta ut rillorna

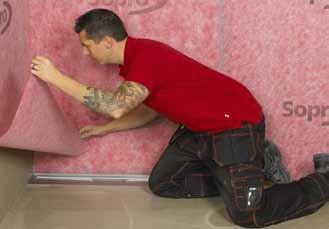

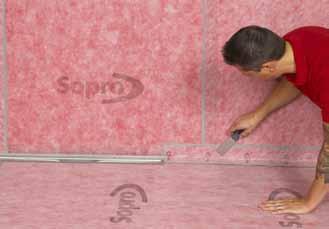

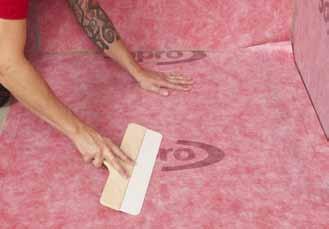

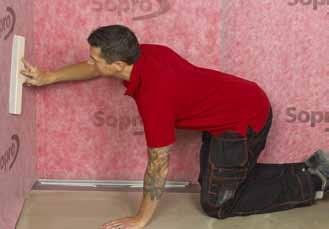

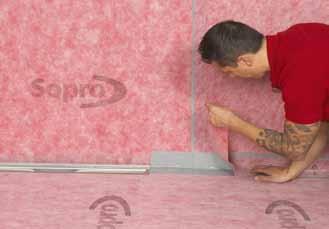

3 Pressa ner tätskiktsduken mot Racofixet och se till att det blir full täckning vid brunnsarmaturen. Applicera ut Racofixet med t ex en liten roller eller en elementpensel över armaturens golvfläns, fördela ut det jämnt och slätt fram till det markerade blyertssträcket. Markera på brunnen med hjälp av ramen som rit mall. Skär bort eventuellt överföd av duk använd ramen som skär mall den släta sidan av tandspackeln vänd sedan på kammen upp kamma, och fästmassan med en 4 mm s tandspackel. Kamma inte ut mer fästmassa än vad som hinner beläggas med tätskiktsduken inom ca 20 minuter. Tätskiktsystemet får inte föras in under ramen! I vinkeln mellan golv vägg skall försegling utföras med Sopro AEB 641. Mät och kapa till remsorna innan Racofixet appliceras. Penslas sedan Racofix i vinkeln mellan golv och vägg med minst 5 cm på vardera sida Börja rulla ut våden från väggen i den utkammade fästmassan, våden skall sluta och börja ca 1 cm från väggarna. Släta ut och pressa fast tätskiktsduken mot underlaget i fästmassan med hjälp av en stålspackel eller en plastspackel. Var försiktig så du inte skadar duken. Släta ut från mitten av duken och utåt kanterna för att få bort luftbubblor och släta ut rillorna. Montera sedan Sopro AEB 641 Tätbandet i det blöta Racofixet. Tryck och släta fast remsan i Racofixet med t ex. en liten stålspackel, var noga med att inga luft blåsor eller hålkärl bildas i golv/vägg vinkeln. Dessa förseglingar skall göras i samtliga vinklar och inner- och ytterhörnor

4 När samtliga förseglingar i inner- och ytterhörn, tätdukskarvar är monterade skall det se ut så här. Plattsättning kan påbörjas efter 12 timmar. Rengör armaturen från smutts och ojämnheter så att ramen vilar direkt på brunnsarmaturen. Ramen placeras/fixeras i armaturen med den breda långsidan in mot väggen. Kontrollera att ramen har korrekt höjd i förhållande till golvkeramiken Golvplattorna läggs med Sopro s FKM XL 444. Kamma Kvalitetsdokumentet enligt reglernas Bilaga A, skall utföras av behörig entreprenör och överlämnas till beställare och inte ut mer fästmassa än du hinner montera plattor på den släta sidan av tandspackeln. Vänd sedan på kammen nyttjare/boende efter färdigställt arbete. Dokumentet skall vara undertecknat av våtrumsansvarig arbetsledare. Det skall inom ca minuter. upp och kamma ut fästmassan med rillorna åt samma håll tillsammans med aktuella monteringsanvisning för det godkända tätskiktssystemen överlämnas till beställare och nyttjare/ med den tandade sidan. Kamma inte ut mer fästmassa än boende när arbetet är slutfört. Kopia av kvallitetdokumentet och monteringsanvisningen för det av Byggkeramikrådet vad som hinner beläggas med tätskiktsduken inom ca 20 godkända tätskiktssystemet arkiveras för egen dokumentation och för att kunna uppvisa i samband med kvalitetsöversyn. minuter
