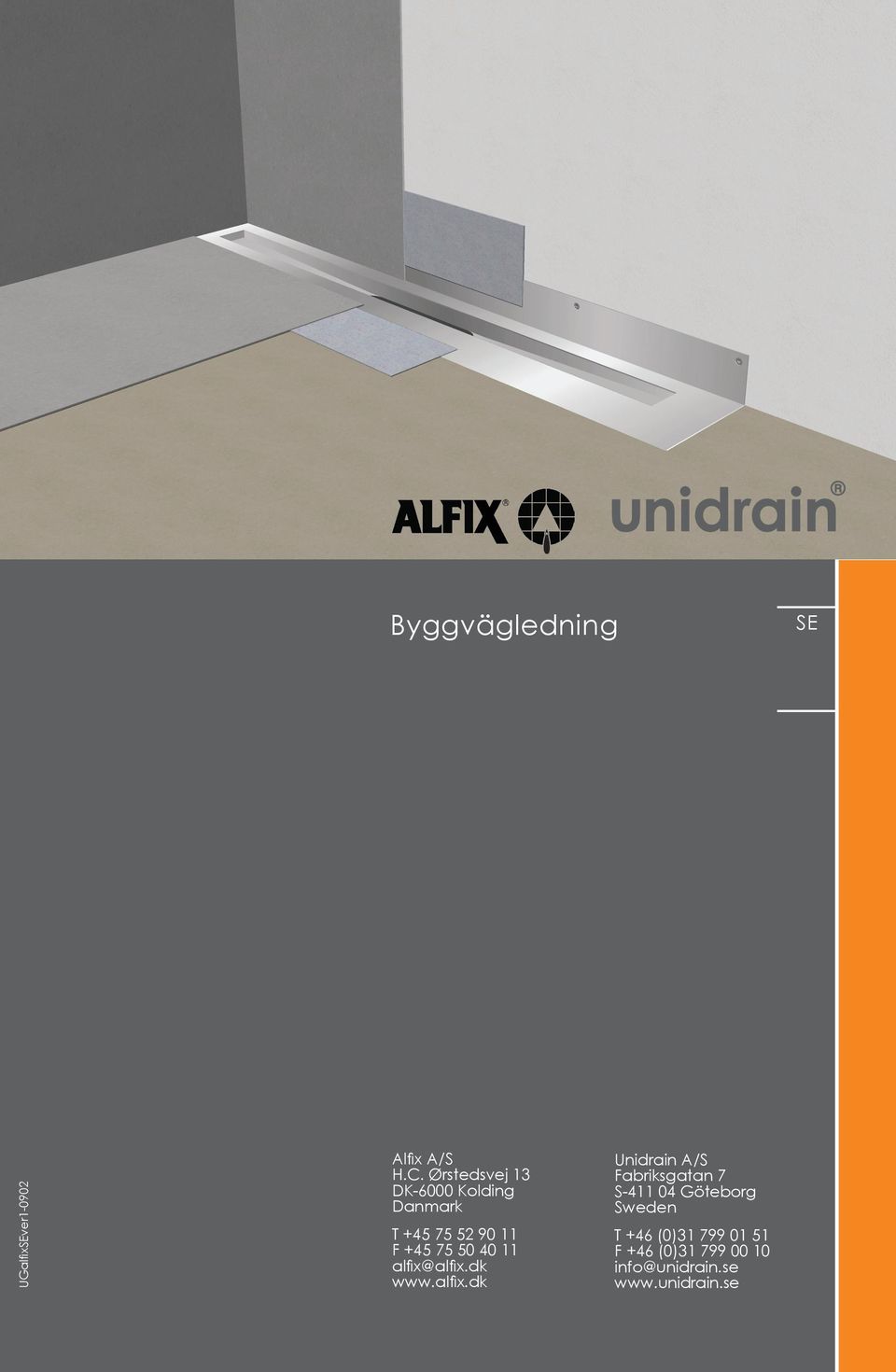

1 Byggvägledning UGalfixver Alfix A/S H.C. Ørstedsvej 13 DK-6000 Kolding Danmark T F alfix@alfix.dk Unidrain A/S Fabriksgatan 7 S Göteborg Sweden T +46 (0) F +46 (0) info@unidrain.se

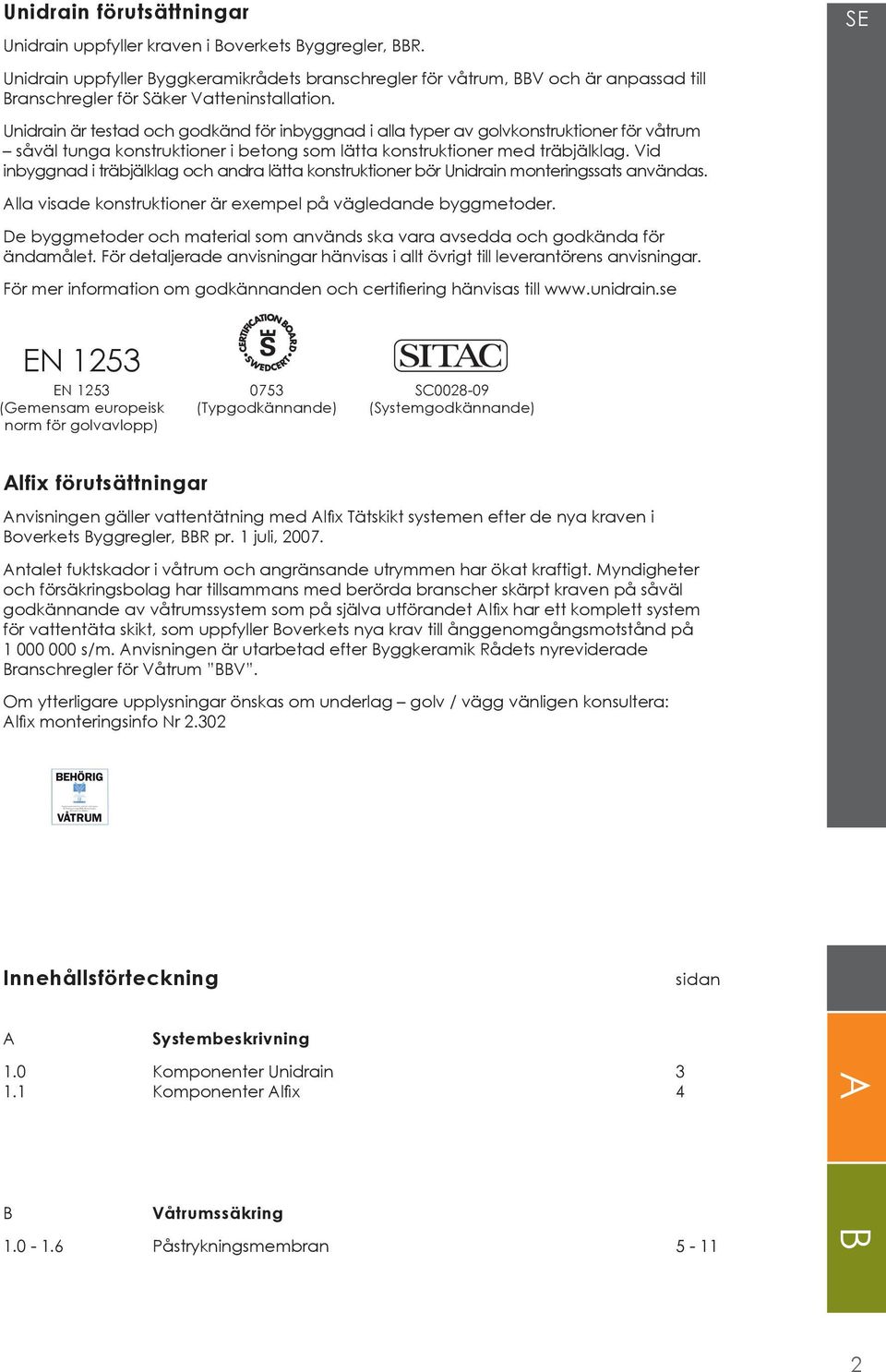

2 Unidrain förutsättningar Unidrain uppfyller kraven i Boverkets Byggregler, BBR. Unidrain uppfyller Byggkeramikrådets branschregler för våtrum, BBV och är anpassad till Branschregler för Säker Vatteninstallation. Unidrain är testad och godkänd för inbyggnad i alla typer av golvkonstruktioner för våtrum såväl tunga konstruktioner i betong som lätta konstruktioner med träbjälklag. Vid inbyggnad i träbjälklag och andra lätta konstruktioner bör Unidrain monteringssats användas. Alla visade konstruktioner är exempel på vägledande byggmetoder. De byggmetoder och material som används ska vara avsedda och godkända för ändamålet. För detaljerade anvisningar hänvisas i allt övrigt till leverantörens anvisningar. För mer information om godkännanden och certifiering hänvisas till EN 1253 EN 1253 (Gemensam europeisk norm för golvavlopp) Alfix förutsättningar 0753 (Typgodkännande) SC (Systemgodkännande) Anvisningen gäller vattentätning med Alfix Tätskikt systemen efter de nya kraven i Boverkets Byggregler, BBR pr. 1 juli, Antalet fuktskador i våtrum och angränsande utrymmen har ökat kraftigt. Myndigheter och försäkringsbolag har tillsammans med berörda branscher skärpt kraven på såväl godkännande av våtrumssystem som på själva utförandet Alfix har ett komplett system för vattentäta skikt, som uppfyller Boverkets nya krav till ånggenomgångsmotstånd på s/m. Anvisningen är utarbetad efter Byggkeramik Rådets nyreviderade Branschregler för Våtrum BBV. Om ytterligare upplysningar önskas om underlag golv / vägg vänligen konsultera: Alfix monteringsinfo Nr XXX (Denna produkt är anpassad till branschregler Säker Vatteninstallation. Leverantören garanterar produktens funktion om branschreglerna och monteringsanvisningen följs.) Innehållsförteckning sidan A Systembeskrivning 1.0 Komponenter Unidrain Komponenter Alfix 4 A B Våtrumssäkring Påstrykningsmembran 5-11 B 2

3 < Systembeskrivelse > Unidrain komponenter 1. Avloppsarmatur 2. Utloppshus 3. Ram 4. Galler 5. Hårsil (tillbehör) A.1.0 3

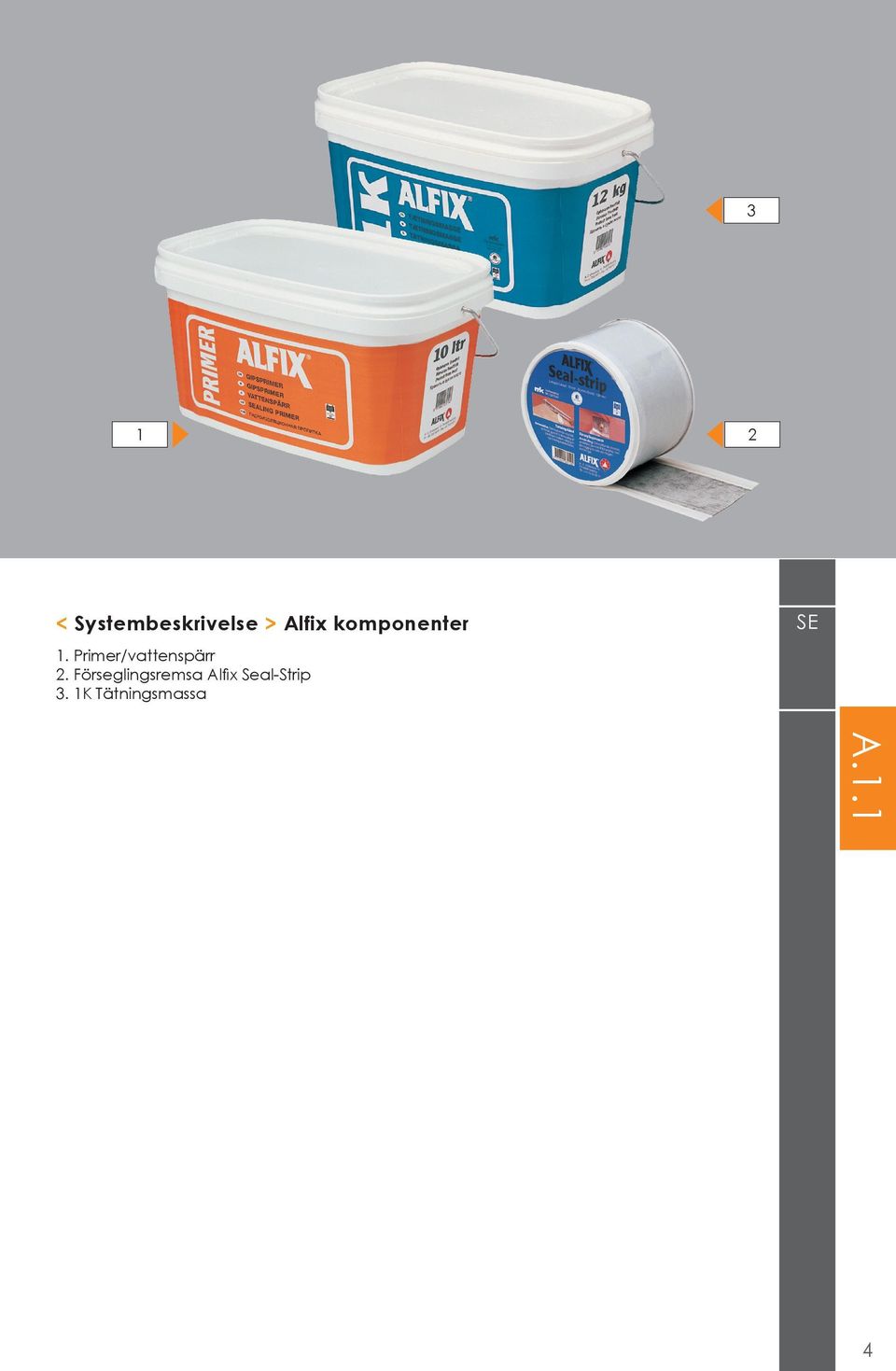

4 A < Systembeskrivelse > Alfix komponenter 1. Primer/vattenspärr 2. Förseglingsremsa Alfix Seal-Strip 3. 1K Tätningsmassa 4

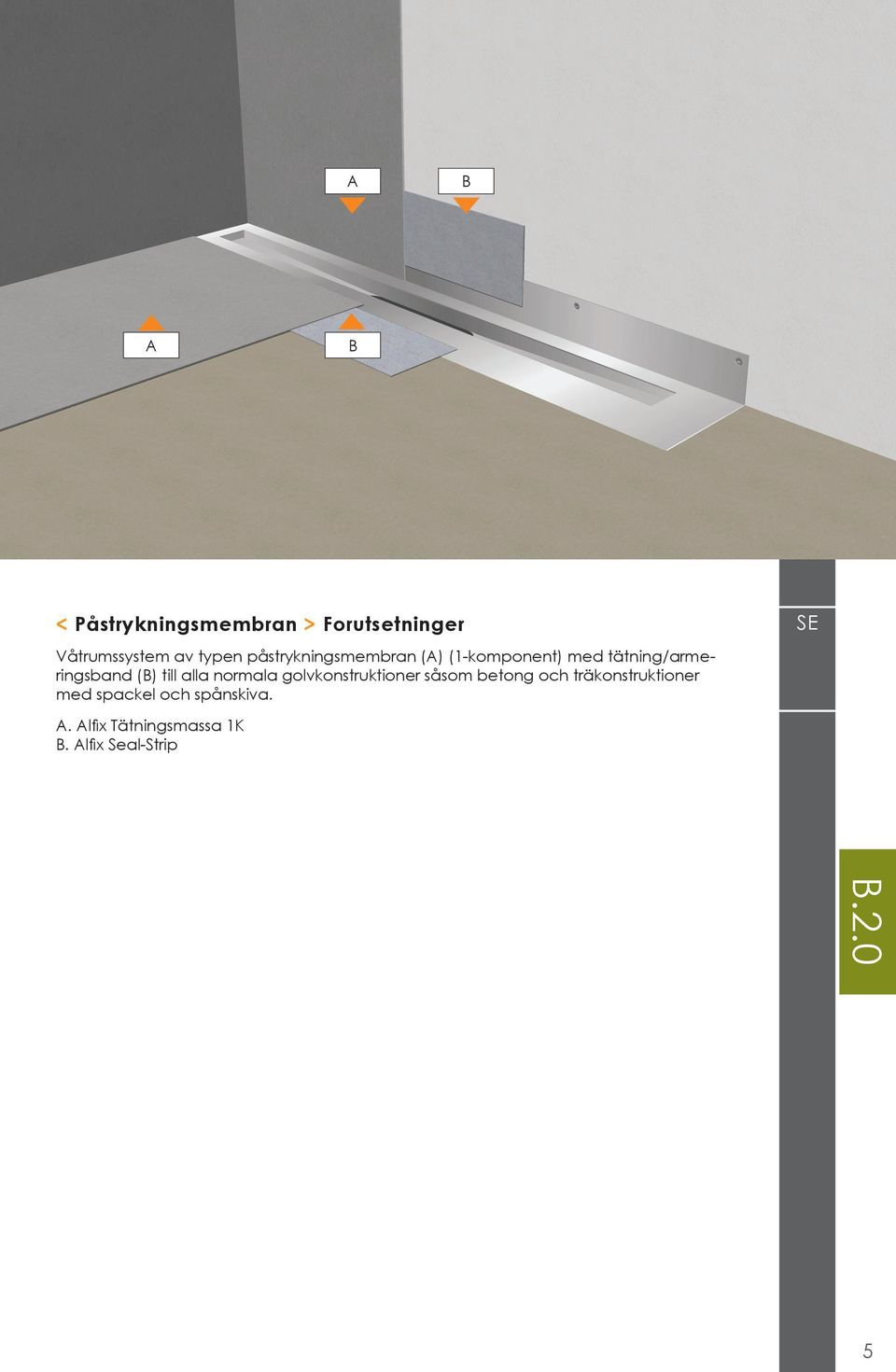

5 B.2.0 A B A B < Påstrykningsmembran > Forutsetninger Våtrumssystem av typen påstrykningsmembran (A) (1-komponent) med tätning/armeringsband (B) till alla normala golvkonstruktioner såsom betong och träkonstruktioner med spackel och spånskiva. A. Alfix Tätningsmassa 1K B. Alfix Seal-Strip 5

6 B.2.1 < Påstrykningsmembran > Rengörning och avfettning Armaturen rengöres ordentligt från eventuella spackelrester, smuts, lim mm. Använd eventuellt spackel och sandpapper. När golv och väggflänsarna är helt rengjorda så avfettas de med sprit eller annat lämpligt avfettningsmedel. Primer typ Alfix Primer Vattenspärr påföres i två lager med torktid mellan påförandet. Med en flat, styv pensel eller med roller påföres alla ytor med Alfix Primer Vattenspärr i minimum 2 appliceringar. I första appliceringen förtunnad med vatten i förhållande 1:3 och i efterföljande appliceringar outspädd till full täckning.torktid mellan strykningarna: ca 1 timme vid 20 grader C. Åtgång: Ca 0,200 ltr (motsvarande ca 240 gram) Primer Vattenspärr per kvadratmeter. Mängd 0,2 kg / m2. 6

7 B.2.2 < Påstrykningsmembran > Kantarmering/tätning Försegling görs med Alfix Seal-Strip med ordentligt överlapp på samtliga övergångar mellan vägg och golvflänsar och vägg och golvytor som flänsarna ansluter mot. Invändiga hörn och överlapp skall vara helt täta utan hålrum och kanaler. Alfix Seal-Strip avpassas i bitar. Montering av Seal-Strip sker lättast genom att avlägsna halva skyddsfolien och trycka fast remsan mot golvet. Härefter avlägsnas andre halvan av skyddsfolien och montering avslutas 7

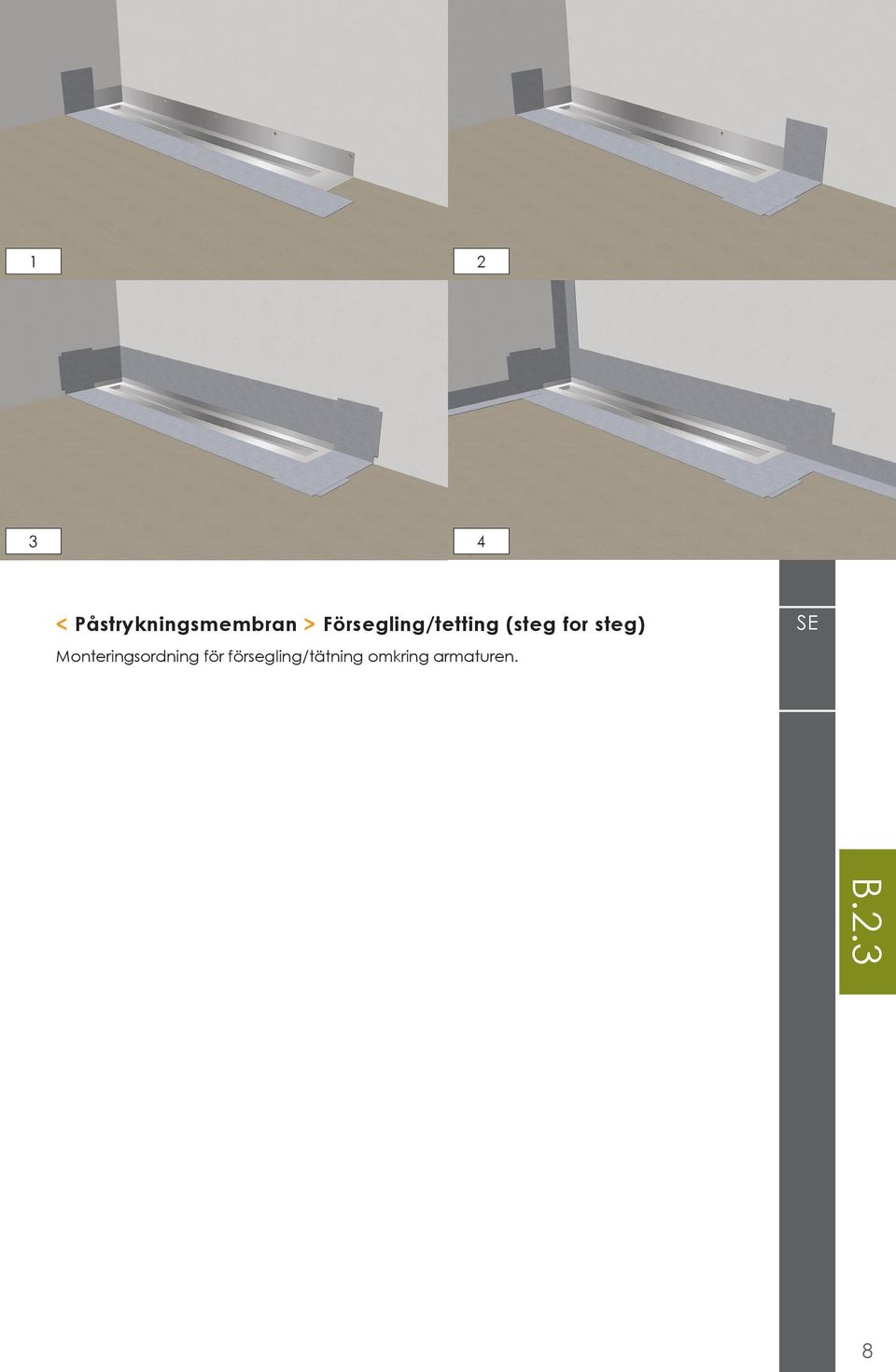

8 < Påstrykningsmembran > Försegling/tetting (steg for steg) Monteringsordning för försegling/tätning omkring armaturen. B.2.3 8

9 B mm < Påstrykningsmembran > Väggar Påför nu Alfix 1K Tätningsmassa på underlaget till ett heltäckande och porfritt skikt om ca 1 mm. Bäst resultat erhålles om massan påföres i 2 skikt, först ett tunt porfyllande skikt och därefter ett heltäckande. Arbetet utföres bäst med spackel eller med roller i två omgångar. Använd pensel kring gulvbrunn. Membranet bör överlappa förseglingen/tätningen med minimum 10 mm. Mängd 1,5 kg/m2. 9

10 B mm < Påstrykningsmembran > Golv Påstrykningsmembranen påföres på golvet med roller, pensel eller spackel. Membranet bör överlappa förseglingen/tätningen med minimum 10 mm. 10

11 B.2.6 < Påstrykningsmembran > 100% vattentätt Överlappningen mellan våtrumssystemet och vägg och golvflänsarna säkerställer en vattentät konstruktion. Våtrumssystemet skall ej appliceras in under ramen! Torktid: 6-12 timmar mellan strykningarna beroende på temperatur och ventilation. 11
