1 Sida 1 Vattentätning med system Alfix Våtrumsmatta. Anvisningen gäller vattentätning med Alfix Våtrumsmatta efter de nya kraven i Boverkets Byggregler, BBR pr. 1 juli, VTv F VTg F Generellt Antalet fuktskador i våtrum och angränsande utrymmen har ökat kraftigt. Myndigheter och försäkringsbolag har tillsammans med berörda branscher skärpt kraven på såväl godkännande av våtrumssystem som på själva utförandet Alfix har ett komplett system för vattentäta skikt, som uppfyller Boverkets nya krav till ånggenomgångsmotstånd på s/m. Dokumentation föreligger. Alfix Våtrumsmatta system klassificeras som deformationsupptagande, klass 3. Anvisningen är utarbetad efter Byggkeramik Rådets nyreviderade Branschregler för Våtrum BBV. BBR BBV krav I enlighet med Boverkets byggregler skall golv och väggar som utsätts för vattenspolning, vattenspill eller utläckande vatten förses med vattentäta ytskikt (VT), om angränsande byggnadsdelar och utrymmen inte tål sådan fuktpåverkan. Enligt branschreglerna skall samtliga golv- och väggytor i ett våtutrymme, som i någon del uppfyller dessa kriterier, utföras med vattentäta skikt (VT). Härmed menas att de keramiska plattorna monteras på tätskikt. För golv- och väggytor utan underliggande värmeisolering och som står i direkt markkontakt, medger reglerna dock undantag från ovanstående krav. Tätskiktets utbredning kan här begränsas till ytor med kraftig vattenbelastning till exempel duschplats. Golv och väggar som utsätts för vattenstänk, våtrengöring, kondensvatten och hög luftfuktighet, skall utföras med vattenavvisande skikt (VA). Härmed menas keramiska plattor monterade utan tätskikt. Tätskikt Tätskikt indelas med hänsyn till deformationsupptagande egenskaper. På släta, formstabila väggar, t ex skivmaterial kan tunna, icke deformationsupptagande tätskikt av dispersion utföras. På ojämna väggunderlag som t ex puts, betong och lättbetong samt på golv, används ett tjockare tätskikt av tjockflytande massor eller flexibla mattor, som är deformationsupptagande. Konstruktioner

2 Sida 2

3 Underlag Generella krav Sida 3 Vägg- och golvunderlag som avses utgöra underlag för montering av keramiska plattor våtutrymmen skall i första hand vara av icke fuktkänslig karaktär d.v.s. ha formstabilitet efter nedfuktning. Om så inte är fallet skall underlaget bytas ut till, eller kompletteras med, icke fuktkänsligt material. Kartongbeklädda gipsskivor skall inte användas i våtutrymmen. Övergångstid BBV:s krav att kartongklädda gipsskivor inte skall användas i våtrum träder i kraft den 1 juli Om kartongklädda gipsskivor ingår i konstruktioner under övergångstiden krävs att fuktsäkerhetsprojektering gjorts eller att tätskiktstillverkaren angivit tillräckligt ånggenomgångsmotstånd för den aktuella konstruktionen. Skivkonstruktioner kan förekomma som underlag för tätskikt på våtrumsväggar i bostäder och lokaler med liknande belastning. På golv skall skivkonstruktioner inte utgöra underlag för tätskikt. Dock kan skivkonstruktioner vara underliggande konstruktion för avjämningsmassa/spackel som underlag för tätskikt. Underlag skall vara bärkraftiga, torra, rengjorda och fria från Iösa partiklar innan tätskiktsarbeten påbörjas. Eventuell formolja, spackelrester, färgspill och liknande skall avlägsnas. Fukthalten i underlag skall generellt alltid hållas på Iägsta mojliga nivå. Speciellt är detta av betydelse för nygjuten betong. För applicering av tätskikt ställs dock inga specifika krav på underlagets relativa fuktighet. Generellt gäller endast att underlaget skall vara yttorrt och att möjlighet finns för avdunstning av kvarvarande fukt. Material och underlag får inte ha lägre temperatur än +5 C. Golvlutning mot golvavlopp skall utföras i underlaget för tätskikt och i ytskiktet. Lutning skall förekomma i sådana delar av utrymmet som helt eller delvis kommer att bli utsatta för vattenspolning, vattenspill eller kan utsattas för utläckande vatten. Golvlutning skall utföras i intervallet 1:100-1:200, (10 mm/m-5 mm/m) i de delar av utrymmet som delvis blir utsatta för vattenbegjutning eller vattenspill. Bakfall får inte förekomma i någon del av utrymmet. På golvytor som regelmässigt utsätts för vattenbegjutning. i anslutning till golvbrunnen, i duschdelen och under badkar skall fall, minst 1:150 (6.7 mm/m) och maximalt 1:50 (20 mm/m) utföras. Alternativ golvlutning kan avtalas vid fasta installationer, såsom t.ex. duschvägg. Underlag Väggar Betong: Betong skall vara gjuten mot slät förm. Minimum ålder 1 månad. Ojämnheter, sprickor och håligheter skall spacklas med spackelmassa. Eventuell cementhud, formolja och andra föroreningar skall avlägsnas. Betongens deformation på grund av krympning och krypning skall beaktas. Lättbetong: Väggytor av lättbetong skall spacklas eller putsas. Puts: Putsbruk skall vara kalkcementbruk. Alternativt kan gipsbundna putsbruk som uppfyller grundkraven i aktuell standard för gipsputser användas. Vatten och/eller finmaterial som arbetats upp i ytskiktet vid efterbehandling skall avlägsnas. Gipsputstillverkarens anvisningar beträffande torrtid etc. skall följas. Spackelmassor: Spackel- och avjämningsmassor för vaggar skall vara mineraliskt bundna, cementbundna (CT) eller gips/anhydritbundna (CA) och av tillverkaren rekommenderade som underlag för tätskikt och keramiska plattor i våtutrymmen.

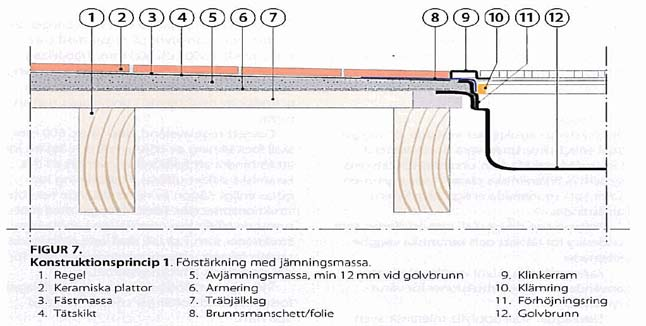

4 Sida 4 Skivkonstruktioner Skivor/skivkonstruktioner avsedda för väggar skall enligt tillverkaren vara dokumenterat Iämpade/avsedda som underlag för tätskiktssystem och keramiska plattor i våtutrymmen samt vara monterade enligt tillverkarens anvisningar. I ytterväggar skall skivor vara av icke fuktkänslig karaktär. Om skivväggar omges av våtutrymmen på båda sidor skall skivor och reglar vara av icke fuktkänslig karaktär. Utrymmet mellan skivorna skall ventileras. Kan inte detta ske skall massivkonstruktion av mineraliskt, icke fuktkänsligt material väljas. Alternativa icke fuktkänslige cementbaserade skivor är till exempel: Powerpanel H 2O (Fermacell), Aquapanel indoor (Knauf Danogips), Ivarit Unico (Ivarsson). Alternativa icke fuktkänslige polystyrenbaserade skivor är till exempel: Wedi, Litex, Jackon. Underlag Golv Betong Betongyta skall ha brädriven ytstruktur eller motsvarande. Eventuell cementpasta, som arbetats upp tiii ytan vid stålglättning eller annan behandling, skall avlägsnas. Sprickor, toppar, grader och andra ojämnheter skall spacklas med spackel/avjämningsmassa och/eller slipas. Betongens deformation på grund av krympning och krypning skall beaktas. Minimum ålder 1 månad, max. 90% RF. Lättbetong Golvytor av lättbetong skall spacklas eller putsas. Spackel/avjämningsmassor Spackel- och avjämningsmassor för golv skall vara mineraliskt bundna, cementbundna (CT) eller gips/anhydritbundna (CA) och av tillverkaren rekommenderade som underlag för tätskikt och keramiska plattor i våtutrymmen, samt uppfylla krav enligt aktuell standard. Avjämning av golv skall vara fri från noppor, blåsor och håligheter. Skivkonstruktioner Skivkonstruktioner på golv består vanligen av 22 mm golvspånskivor på reglar med c-avstånd mellan 300 och 600 mm. Träbjälklag kräver anpassning tiii en keramisk beläggning så att denna inte kan skadas av fuktrörelser och/eller av nedböjning i underlaget mellan reglar. Vid regelavstånd >600 mm skall bjälklaget förstärkas med kortlingar centrumavstånd 300 mm. Konstruktionen förstärkas med 1 lager av minimum 12 mm Alfix PlaneMix 50 avjämningsmassa med armering. Tätskikt får inte ligga direkt på golvunderlag av skivmaterial (BBR ).

5 Förbehandling Montering Sida 5 Material och underlag får inte ha lägre temperatur än 5ºC. Ytan skall vara slät, torr och utan hål och sprickor samt väl rengjord från damm, fett och cementslam. Ytan är nu klar för montering av Våtrumsmatta utan ytterligare förbehandling. Mät väggarna och tillpassa bitar av Alfix Våtrumssmatta i rummets höjd. Ca 5 cm extra för omböjning vid golv. Använd kniv eller sax. Alfix Våtrumsmatta levereras i rullar om 1m s bredd och med 30m i varje rulle. De avpassade mattorna anbringas på ett plant underlag. Påför Alfix 1K Tätningsmassa som ett heltäckande skikt på mattans ena sida med en fintandad limspackel. Åtgång: ca: 500 gram per m². För att förenkla hanteringen viks mattan på mitten till ca halva storleken. Lämna cm fri från toppen. Uppsättning bör härefter ske inom ca ½ timme efter påföring av 1K Tätskiktsmassa.

6 Sida 6 Vid montering trycks mattan först fast överst på väggen och glattes/trycks fast med en mjuk slät plastspackel. Se till, att det inte förekommer blåser under mattan. Våtrumsmattan monteras dikt mot varandra från tak till golv. Skär fritt runt vid rör och längs med golvet med en kniv. Gå vidare med montering på golvet på samma sätt. Starta i ett hörn. Tryck mattan fast med plastspacklen. Skär fritt runt golvbrunnen. Brunnens krage rengöres omedelbart för 1K Tätningsmassa.

7 Sida 7 I hörn och i övergång mellan väggar och golv monteras Alfix Armeringsremsa i Alfix 1K Tätningsmassa. I golv/vägg vinkeln vid träbjälklag samt i vägg/väggvinkeln vid blandade underlagsmaterial skall Alfix Seal-Strip alltid användas. Därefter förseglas på samma sätt vid mattskarvar på vägg och golv. För tätning vid golvbrunn används Alfix Tätskiktsduk, självhäftande. Brunnens krage avfettas noga före montering. Skyddspapperet avlägsnas och duken trycks fast mot brunnen och underlaget. Se särskilt vägledning och var obs på att tätskiktsduken först monteras efter att Våtrumsmattan är utlagt.

8 Sida 8 För tätning vid rörgenomföringar används självhäftande Alfix Seal-Strip. Skär ett hål med ca 10% mindre diameter än röret, som skall förseglas. Skyddspapperet avlägsnas och Seal-Strip trycks fast kring rör och mot underlaget. Slutligen förseglas Tätskiktsduk(ar), rörgenomföringar, alla hörn, övergång vägg/golv, skarvar mellan Våtrumsmattor med 1K Tätningsmassa. Åtgång: Omräknad i mängd motsvarande minst 1,5 kg per m². Torktid före plattsättning 4-6 timmar. Våtrumsmatta konstruktionen utgör då ett vattentätt skikt. som uppfyller Boverkets nya krav till ånggenomgångsmotstånd på min s/m.

9 Plattsättning Sida 9 Vid plattsättning skall utrymme, underlag och material ha en temperatur av min + 5 C. Fästmassan påföres underlaget med en tandspackel varefter plattorna trycks/vrids på plats. Plattornas baksida skall ha full täckning med fästmassa. Vid plattsättning på vägg med sockel av uppvikt plastmatta skall plattsättningen börja 15 mm över färdigt golv. Torrtid före fogning: För typ Quickfix ca 3 timmar och för övriga produkter ca 1 dygn. Åtgång: 1,6-4,5 kg/m². Fogning För fogbredder upp till 5 mm kan användas Alfix Cerafill 5 Colour Kakelfog. För fogbredder mellan 2-10 mm kan användas Alfix Cerafill 10 Colour Universalfog. För fogbredder mellan 5-20 mm kan användas Alfix Cerafill 20 Klinkerfog. Fogmassan påföres med en mjuk gummispackel. Rengöring utförs med en väl urvriden svamp. torrtid före belastning av gångtrafik: Ca 1 dygn. Åtgång: 0,5-2 kg/m². Mjukfogar Alfix M-Silicon används för fogning i hörn, vid övergång mellan golv och vägg, vid rörgenomföringar samt vid sanitära installationer. Yttorr efter 1 dygn. Härdningstid: Ca 1 mm per dygn. Åtgång: Ca: 9 m per patron vid en fogstorlek om ca 4 x 8 mm

10 Hänvisningar Produktinfo för: Alfix 1K Tätningsmassa Alfix Primer/Vattenspärr Alfix Tillbehör till Tätningsmassa Varudeklarationer Sida 10 MI för detaljerat vägledning i Plattsättning med cementbaserat sättmedel. MI för detaljerat vägledning i Fogning med cementbaserad fogmassa MI för detaljerat vägledning i Fogning med siliconbaserad fogmassa
