Juni 2009 Ref no: Monteringsanvisningar Ång- & vattentäta system LIP Folie system 25. FOLIE system 25. Sid. 1

Storlek: px
Starta visningen från sidan:

Download "Juni 2009 Ref no: 330-2. www.lip.dk. Monteringsanvisningar Ång- & vattentäta system LIP Folie system 25. FOLIE system 25. Sid. 1"

Transkript

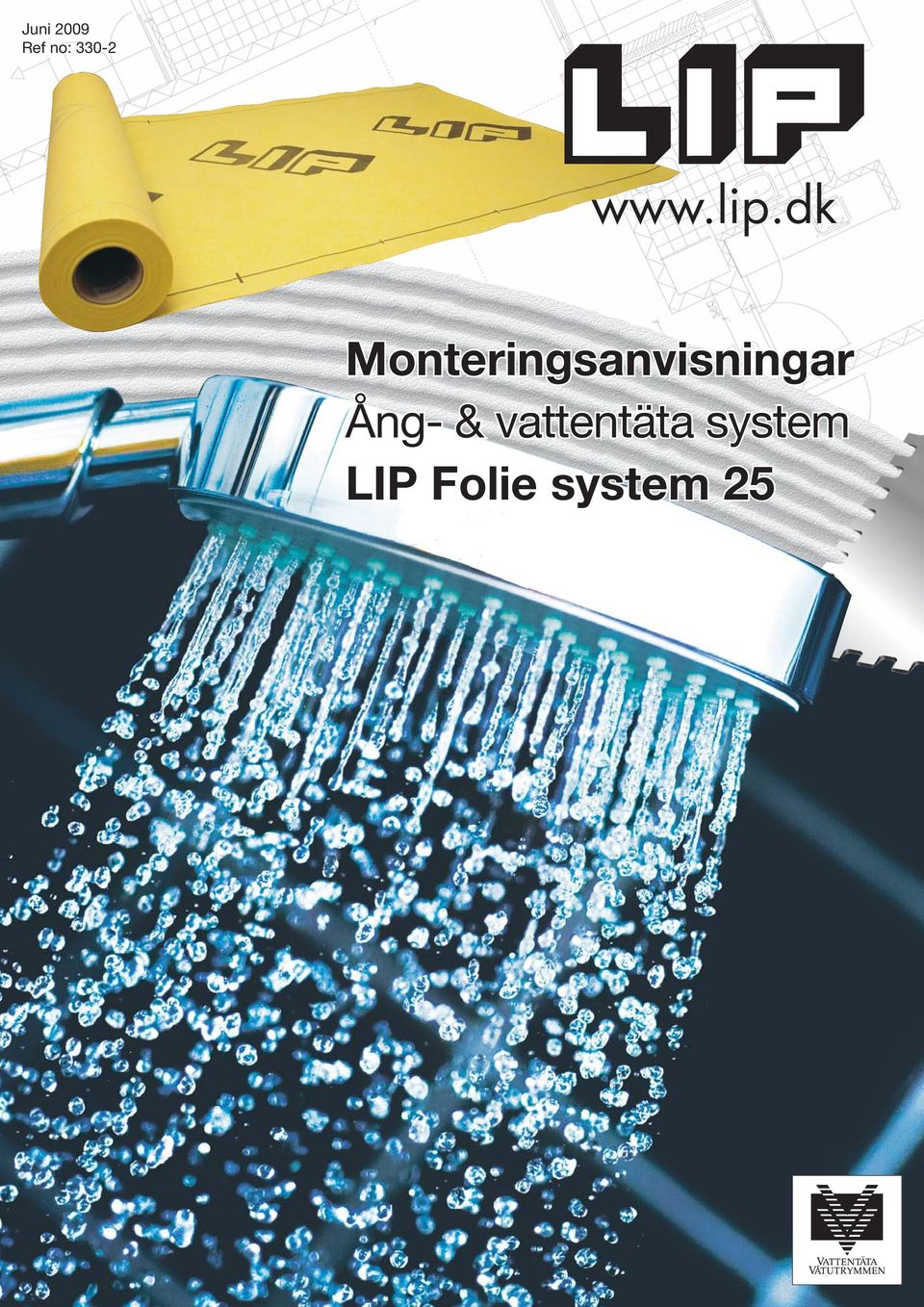

1 Juni 009 Ref no: 0- Monteringsanvisningar Ång- & vattentäta system LIP Folie system 5 Sid.

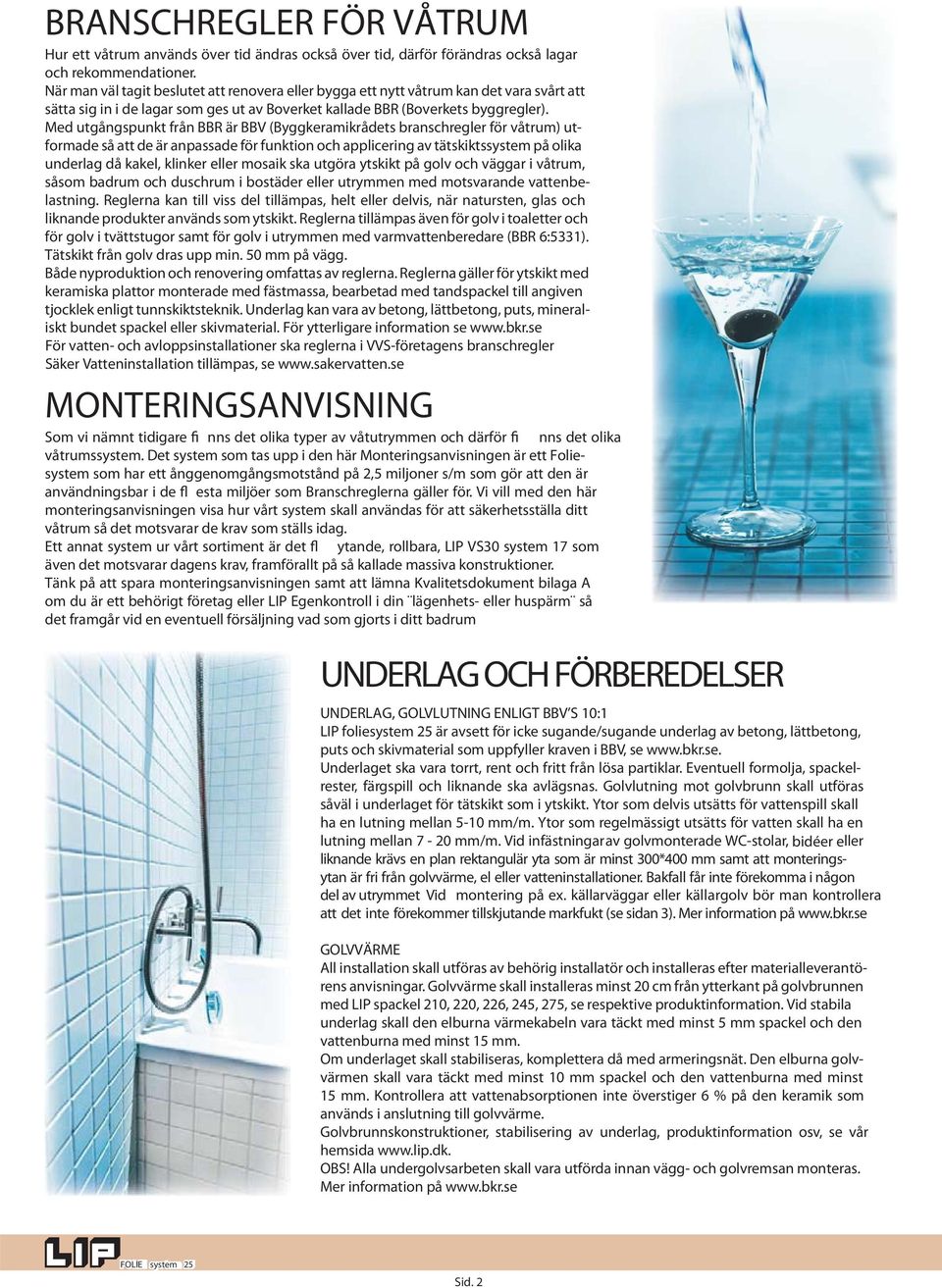

2 BRANSCHREGLER FÖR VÅTRUM Hur ett våtrum används över tid ändras också över tid, därför förändras också lagar och rekommendationer. När man väl tagit beslutet att renovera eller bygga ett nytt våtrum kan det vara svårt att sätta sig in i de lagar som ges ut av Boverket kallade BBR (Boverkets byggregler). Med utgångspunkt från BBR är BBV (Byggkeramikrådets branschregler för våtrum) utformade så att de är anpassade för funktion och applicering av tätskiktssystem på olika underlag då kakel, klinker eller mosaik ska utgöra ytskikt på golv och väggar i våtrum, såsom badrum och duschrum i bostäder eller utrymmen med motsvarande vattenbelastning. Reglerna kan till viss del tillämpas, helt eller delvis, när natursten, glas och liknande produkter används som ytskikt. Reglerna tillämpas även för golv i toaletter och för golv i tvättstugor samt för golv i utrymmen med varmvattenberedare (BBR 6:5). Tätskikt från golv dras upp min. 50 mm på vägg. Både nyproduktion och renovering omfattas av reglerna. Reglerna gäller för ytskikt med keramiska plattor monterade med fästmassa, bearbetad med tandspackel till angiven tjocklek enligt tunnskiktsteknik. Underlag kan vara av betong, lättbetong, puts, mineraliskt bundet spackel eller skivmaterial. För ytterligare information se För vatten- och avloppsinstallationer ska reglerna i VVS-företagens branschregler Säker Vatteninstallation tillämpas, se MONTERINGSANVISNING Som vi nämnt tidigare fi nns det olika typer av våtutrymmen och därför fi nns det olika våtrumssystem. Det system som tas upp i den här Monteringsanvisningen är ett Foliesystem som har ett ånggenomgångsmotstånd på,5 miljoner s/m som gör att den är användningsbar i de fl esta miljöer som Branschreglerna gäller för. Vi vill med den här monteringsanvisningen visa hur vårt system skall användas för att säkerhetsställa ditt våtrum så det motsvarar de krav som ställs idag. Ett annat system ur vårt sortiment är det fl ytande, rollbara, LIP VS0 system 7 som även det motsvarar dagens krav, framförallt på så kallade massiva konstruktioner. Tänk på att spara monteringsanvisningen samt att lämna Kvalitetsdokument bilaga A om du är ett behörigt företag eller LIP Egenkontroll i din lägenhets- eller huspärm så det framgår vid en eventuell försäljning vad som gjorts i ditt badrum UNDERLAGOCHFÖRBEREDELSER UNDERLAG, GOLVLUTNING ENLIGT BBV S 0: LIP foliesystem 5 är avsett för icke sugande/sugande underlag av betong, lättbetong, puts och skivmaterial som uppfyller kraven i BBV, se Underlaget ska vara torrt, rent och fritt från lösa partiklar. Eventuell formolja, spackelrester, färgspill och liknande ska avlägsnas. Golvlutning mot golvbrunn skall utföras såväl i underlaget för tätskikt som i ytskikt. Ytor som delvis utsätts för vattenspill skall ha en lutning mellan 5-0 mm/m. Ytor som regelmässigt utsätts för vatten skall ha en lutning mellan 7-0 mm/m. Vid infästningarav golvmonterade WC-stolar, bidéer eller liknande krävs en plan rektangulär yta som är minst 00*400 mm samt att monteringsytan är fri från golvvärme, el eller vatteninstallationer. Bakfall får inte förekomma i någon del av utrymmet Vid montering på ex. källarväggar eller källargolv bör man kontrollera att det inte förekommer tillskjutande markfukt (se sidan ). Mer information på GOLVVÄRME All installation skall utföras av behörig installatör och installeras efter materialleverantörens anvisningar. Golvvärme skall installeras minst 0 cm från ytterkant på golvbrunnen med LIP spackel 0, 0, 6, 45, 75, se respektive produktinformation. Vid stabila underlag skall den elburna värmekabeln vara täckt med minst 5 mm spackel och den vattenburna med minst 5 mm. Om underlaget skall stabiliseras, komplettera då med armeringsnät. Den elburna golvvärmen skall vara täckt med minst 0 mm spackel och den vattenburna med minst 5 mm. Kontrollera att vattenabsorptionen inte överstiger 6 % på den keramik som används i anslutning till golvvärme. Golvbrunnskonstruktioner, stabilisering av underlag, produktinformation osv, se vår hemsida OBS! Alla undergolvsarbeten skall vara utförda innan vägg- och golvremsan monteras. Mer information på Sid.

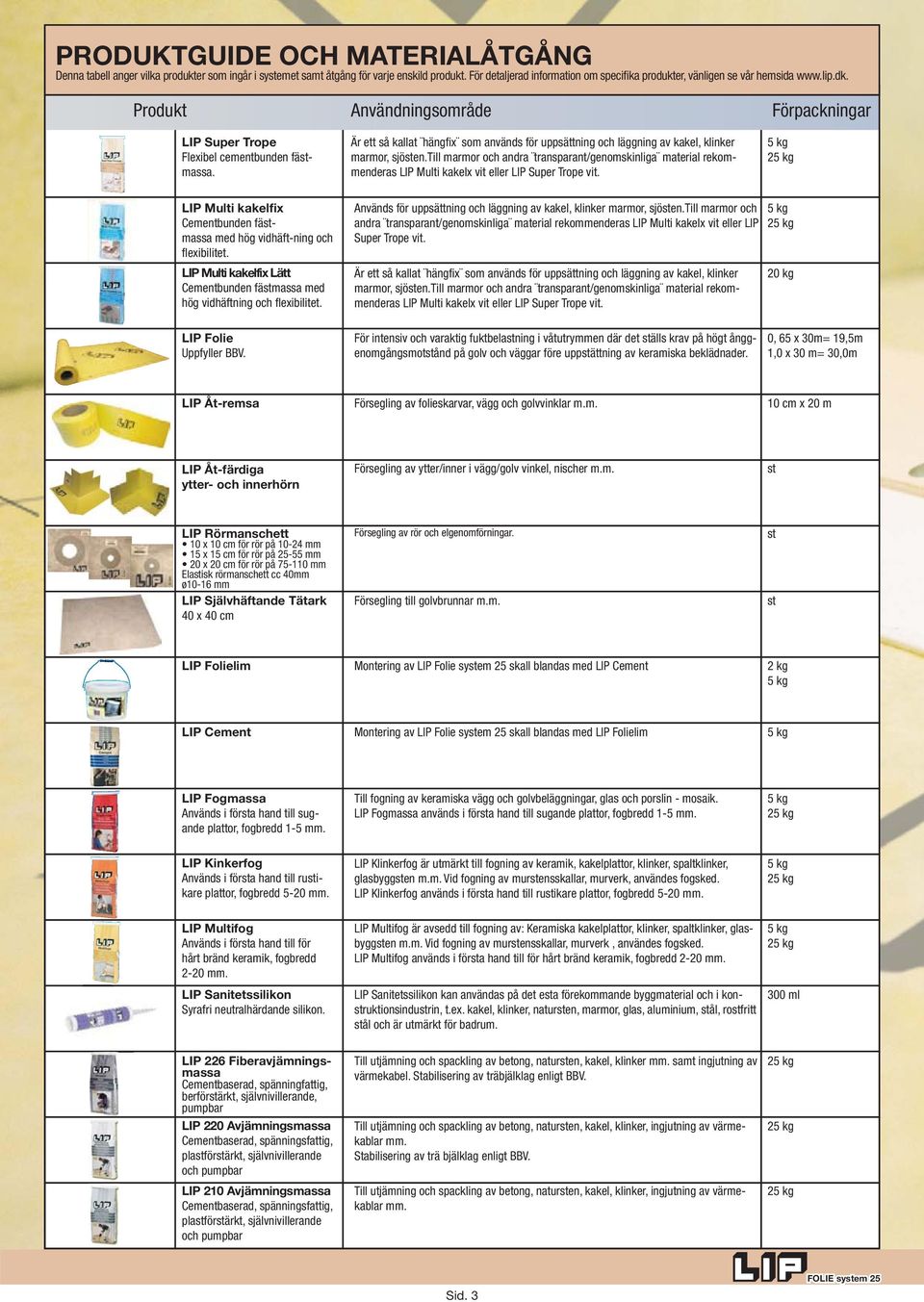

3 PRODUKTGUIDE OCH MATERIALÅTGÅNG Denna tabell anger vilka produkter som ingår i systemet samt åtgång för varje enskild produkt. För detaljerad information om specifika produkter, vänligen se vår hemsida Produkt LIP Super Trope Flexibel cementbunden fästmassa. Användningsområde Är ett så kallat hängfi x som används för uppsättning och läggning av kakel, klinker marmor, sjösten.till marmor och andra transparant/genomskinliga material rekommenderas LIP Multi kakelx vit eller LIP Super Trope vit. Förpackningar 5 kg 5 kg LIP Multi kakelfix Cementbunden fästmassa med hög vidhäft-ning och fl exibilitet. LIP Multi kakelfix Lätt Cementbunden fästmassa med hög vidhäftning och fl exibilitet. Används för uppsättning och läggning av kakel, klinker marmor, sjösten.till marmor och andra transparant/genomskinliga material rekommenderas LIP Multi kakelx vit eller LIP Super Trope vit. Är ett så kallat hängfi x som används för uppsättning och läggning av kakel, klinker marmor, sjösten.till marmor och andra transparant/genomskinliga material rekommenderas LIP Multi kakelx vit eller LIP Super Trope vit. 5 kg 5 kg 0 kg LIP Folie Uppfyller BBV. För intensiv och varaktig fuktbelastning i våtutrymmen där det ställs krav på högt ånggenomgångsmotstånd på golv och väggar före uppstättning av keramiska beklädnader. 0, 65 x 0m= 9,5m,0 x 0 m= 0,0m LIP Åt-remsa Försegling av folieskarvar, vägg och golvvinklar m.m. 0 cm x 0 m LIP Åt-färdiga ytter- och innerhörn Försegling av ytter/inner i vägg/golv vinkel, nischer m.m. st LIP Rörmanschett 0 x 0 cm för rör på 0-4 mm 5 x 5 cm för rör på 5-55 mm 0 x 0 cm för rör på 75-0 mm Elastisk rörmanschett cc 40mm ø0-6 mm LIP Självhäftande Tätark 40 x 40 cm Försegling av rör och elgenomförningar. Försegling till golvbrunnar m.m. st st LIP Folielim Montering av LIP Folie system 5 skall blandas med LIP Cement kg 5 kg LIP Cement Montering av LIP Folie system 5 skall blandas med LIP Folielim 5 kg LIP Fogmassa Används i första hand till sugande plattor, fogbredd -5 mm. Till fogning av keramiska vägg och golvbeläggningar, glas och porslin - mosaik. LIP Fogmassa används i första hand till sugande plattor, fogbredd -5 mm. 5 kg 5 kg LIP Kinkerfog Används i första hand till rustikare plattor, fogbredd 5-0 mm. LIP Klinkerfog är utmärkt till fogning av keramik, kakelplattor, klinker, spaltklinker, glasbyggsten m.m. Vid fogning av murstensskallar, murverk, användes fogsked. LIP Klinkerfog används i första hand till rustikare plattor, fogbredd 5-0 mm. 5 kg 5 kg LIP Multifog Används i första hand till för hårt bränd keramik, fogbredd -0 mm. LIP Sanitetssilikon Syrafri neutralhärdande silikon. LIP Multifog är avsedd till fogning av: Keramiska kakelplattor, klinker, spaltklinker, glasbyggsten m.m. Vid fogning av murstensskallar, murverk, användes fogsked. LIP Multifog används i första hand till för hårt bränd keramik, fogbredd -0 mm. LIP Sanitetssilikon kan användas på det esta förekommande byggmaterial och i konstruktionsindustrin, t.ex. kakel, klinker, natursten, marmor, glas, aluminium, stål, rostfritt stål och är utmärkt för badrum. 5 kg 5 kg 00 ml LIP 6 Fiberavjämningsmassa Cementbaserad, spänningfattig, berförstärkt, självnivillerande, pumpbar LIP 0 Avjämningsmassa Cementbaserad, spänningsfattig, plastförstärkt, självnivillerande och pumpbar LIP 0 Avjämningsmassa Cementbaserad, spänningsfattig, plastförstärkt, självnivillerande och pumpbar Till utjämning och spackling av betong, natursten, kakel, klinker mm. samt ingjutning av värmekabel. Stabilisering av träbjälklag enligt BBV. Till utjämning och spackling av betong, natursten, kakel, klinker, ingjutning av värmekablar mm. Stabilisering av trä bjälklag enligt BBV. Till utjämning och spackling av betong, natursten, kakel, klinker, ingjutning av värmekablar mm. 5 kg 5 kg 5 kg Sid.

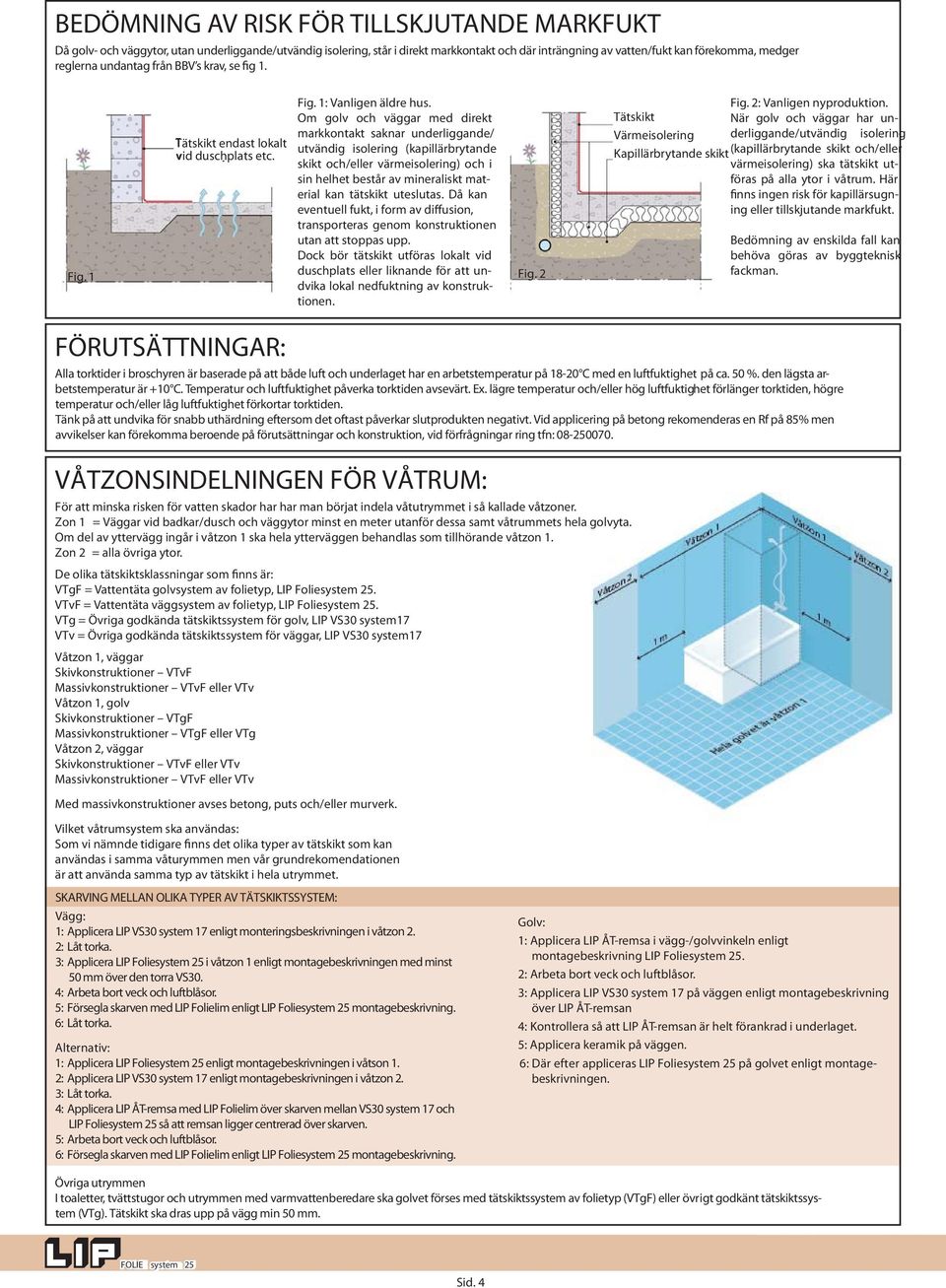

4 BEDÖMNING AV RISK FÖR TILLSKJUTANDE MARKFUKT Då golv- och väggytor, utan underliggande/utvändig isolering, står i direkt markkontakt och där inträngning av vatten/fukt kan förekomma, medger reglerna undantag från BBV s krav, se fig. Tätskikt endast lokalt vid duschplats etc. Fig. : Vanligen äldre hus. Om golv och väggar med direkt markkontakt saknar underliggande/ utvändig isolering (kapillärbrytande skikt och/eller värmeisolering) och i sin helhet består av mineraliskt material kan tätskikt uteslutas. Då kan eventuell fukt, i form av diffusion, transporteras genom konstruktionen utan att stoppas upp. Dock bör tätskikt utföras lokalt vid duschplats eller liknande för att undvika lokal nedfuktning av konstruktionen. Fig. Fig. Fig. : Vanligen nyproduktion. Tätskikt När golv och väggar har underliggande/utvändig isolering Värmeisolering Kapillärbrytande skikt (kapillärbrytande skikt och/eller värmeisolering) ska tätskikt utföras på alla ytor i våtrum. Här finns ingen risk för kapillärsugning eller tillskjutande markfukt. Bedömning av enskilda fall kan behöva göras av byggteknisk fackman. FÖRUTSÄTTNINGAR: Alla torktider i broschyren är baserade på att både luft och underlaget har en arbetstemperatur på 8-0 C med en luftfuktighet på ca. 50 %. den lägsta arbetstemperatur är +0 C. Temperatur och luftfuktighet påverka torktiden avsevärt. Ex. lägre temperatur och/eller hög luftfuktighet förlänger torktiden, högre temperatur och/eller låg luftfuktighet förkortar torktiden. Tänk på att undvika för snabb uthärdning eftersom det oftast påverkar slutprodukten negativt. Vid applicering på betong rekomenderas en Rf på 85% men avvikelser kan förekomma beroende på förutsättningar och konstruktion, vid förfrågningar ring tfn: VÅTZONSINDELNINGEN FÖR VÅTRUM: För att minska risken för vatten skador har har man börjat indela våtutrymmet i så kallade våtzoner. Zon = Väggar vid badkar/dusch och väggytor minst en meter utanför dessa samt våtrummets hela golvyta. Om del av yttervägg ingår i våtzon ska hela ytterväggen behandlas som tillhörande våtzon. Zon = alla övriga ytor. De olika tätskiktsklassningar som finns är: VTgF = Vattentäta golvsystem av folietyp, LIP Foliesystem 5. VTvF = Vattentäta väggsystem av folietyp, LIP Foliesystem 5. VTg = Övriga godkända tätskiktssystem för golv, LIP VS0 system7 VTv = Övriga godkända tätskiktssystem för väggar, LIP VS0 system7 Våtzon, väggar Skivkonstruktioner VTvF Massivkonstruktioner VTvF eller VTv Våtzon, golv Skivkonstruktioner VTgF Massivkonstruktioner VTgF eller VTg Våtzon, väggar Skivkonstruktioner VTvF eller VTv Massivkonstruktioner VTvF eller VTv Med massivkonstruktioner avses betong, puts och/eller murverk. Vilket våtrumsystem ska användas: Som vi nämnde tidigare finns det olika typer av tätskikt som kan användas i samma våturymmen men vår grundrekomendationen är att använda samma typ av tätskikt i hela utrymmet. SKARVING MELLAN OLIKA TYPER AV TÄTSKIKTSSYSTEM: Vägg: : Applicera LIP VS0 system 7 enligt monteringsbeskrivningen i våtzon. : Låt torka. : Applicera LIP Foliesystem 5 i våtzon enligt montagebeskrivningen med minst 50 mm över den torra VS0. 4: Arbeta bort veck och luftblåsor. 5: Försegla skarven med LIP Folielim enligt LIP Foliesystem 5 montagebeskrivning. 6: Låt torka. Alternativ: : Applicera LIP Foliesystem 5 enligt montagebeskrivningen i våtson. : Applicera LIP VS0 system 7 enligt montagebeskrivningen i våtzon. : Låt torka. 4: Applicera LIP ÅT-remsa med LIP Folielim över skarven mellan VS0 system 7 och LIP Foliesystem 5 så att remsan ligger centrerad över skarven. 5: Arbeta bort veck och luftblåsor. 6: Försegla skarven med LIP Folielim enligt LIP Foliesystem 5 montagebeskrivning. Golv: : Applicera LIP ÅT-remsa i vägg-/golvvinkeln enligt montagebeskrivning LIP Foliesystem 5. : Arbeta bort veck och luftblåsor. : Applicera LIP VS0 system 7 på väggen enligt montagebeskrivning över LIP ÅT-remsan 4: Kontrollera så att LIP ÅT-remsan är helt förankrad i underlaget. 5: Applicera keramik på väggen. 6: Där efter appliceras LIP Foliesystem 5 på golvet enligt montagebeskrivningen. Övriga utrymmen I toaletter, tvättstugor och utrymmen med varmvattenberedare ska golvet förses med tätskiktssystem av folietyp (VTgF) eller övrigt godkänt tätskiktssystem (VTg). Tätskikt ska dras upp på vägg min 50 mm. Sid. 4

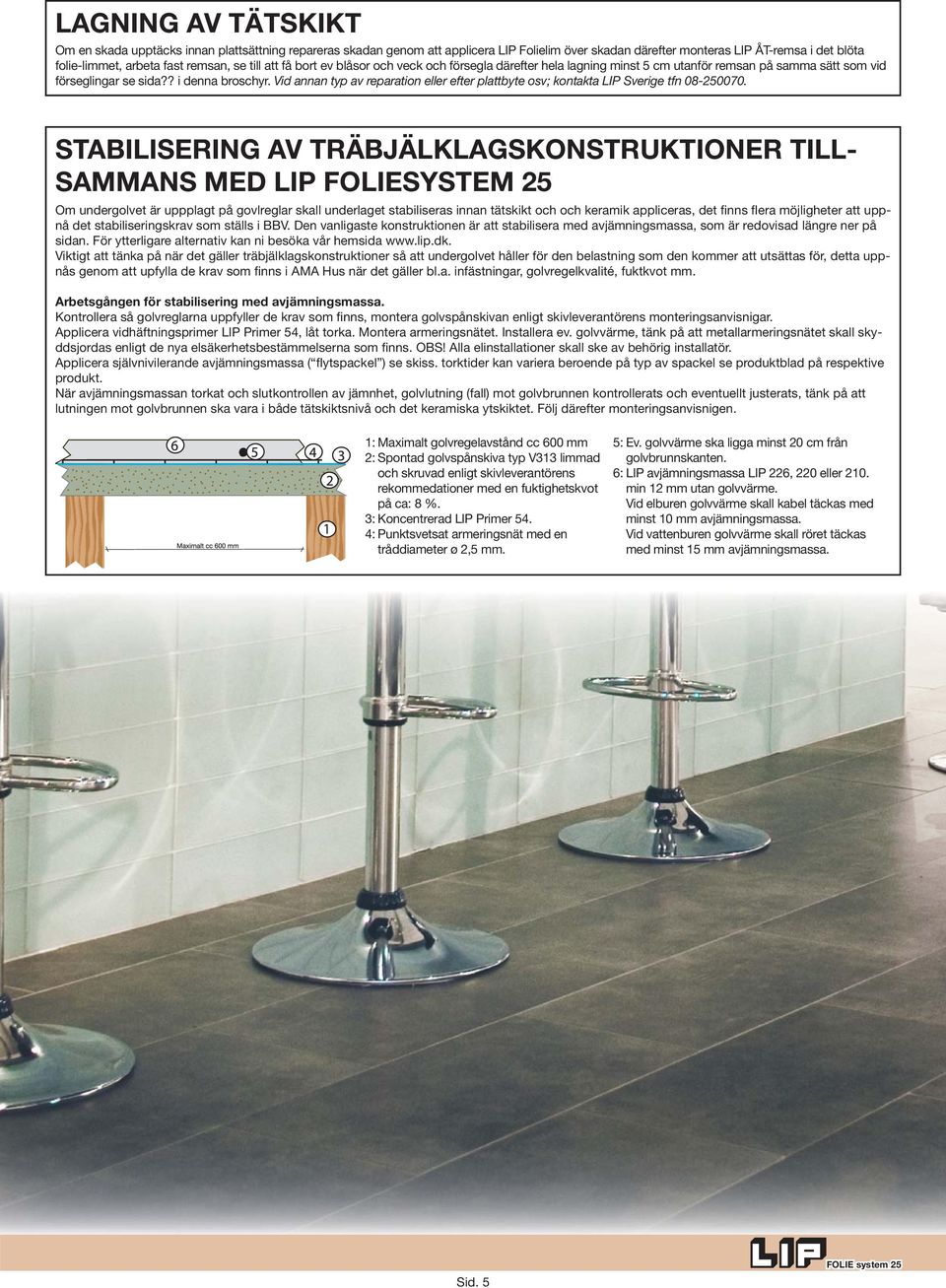

5 LAGNING AV TÄTSKIKT Om en skada upptäcks innan plattsättning repareras skadan genom att applicera LIP Folielim över skadan därefter monteras LIP ÅT-remsa i det blöta folie-limmet, arbeta fast remsan, se till att få bort ev blåsor och veck och försegla därefter hela lagning minst 5 cm utanför remsan på samma sätt som vid förseglingar se sida?? i denna broschyr. Vid annan typ av reparation eller efter plattbyte osv; kontakta LIP Sverige tfn STABILISERING AV TRÄBJÄLKLAGSKONSTRUKTIONER TILL- SAMMANS MED LIP FOLIESYSTEM 5 Om undergolvet är uppplagt på govlreglar skall underlaget stabiliseras innan tätskikt och och keramik appliceras, det finns flera möjligheter att uppnå det stabiliseringskrav som ställs i BBV. Den vanligaste konstruktionen är att stabilisera med avjämningsmassa, som är redovisad längre ner på sidan. För ytterligare alternativ kan ni besöka vår hemsida Viktigt att tänka på när det gäller träbjälklagskonstruktioner så att undergolvet håller för den belastning som den kommer att utsättas för, detta uppnås genom att upfylla de krav som finns i AMA Hus när det gäller bl.a. infästningar, golvregelkvalité, fuktkvot mm. Arbetsgången för stabilisering med avjämningsmassa. Kontrollera så golvreglarna uppfyller de krav som finns, montera golvspånskivan enligt skivleverantörens monteringsanvisnigar. Applicera vidhäftningsprimer LIP Primer 54, låt torka. Montera armeringsnätet. Installera ev. golvvärme, tänk på att metallarmeringsnätet skall skyddsjordas enligt de nya elsäkerhetsbestämmelserna som finns. OBS! Alla elinstallationer skall ske av behörig installatör. Applicera självnivilerande avjämningsmassa ( flytspackel ) se skiss. torktider kan variera beroende på typ av spackel se produktblad på respektive produkt. När avjämningsmassan torkat och slutkontrollen av jämnhet, golvlutning (fall) mot golvbrunnen kontrollerats och eventuellt justerats, tänk på att lutningen mot golvbrunnen ska vara i både tätskiktsnivå och det keramiska ytskiktet. Följ därefter monteringsanvisnigen. : Maximalt golvregelavstånd cc 600 mm : Spontad golvspånskiva typ V limmad och skruvad enligt skivleverantörens rekommedationer med en fuktighetskvot på ca: 8 %. : Koncentrerad LIP Primer 54. 4: Punktsvetsat armeringsnät med en tråddiameter ø,5 mm. 5: Ev. golvvärme ska ligga minst 0 cm från golvbrunnskanten. 6: LIP avjämningsmassa LIP 6, 0 eller 0. min mm utan golvvärme. Vid elburen golvvärme skall kabel täckas med minst 0 mm avjämningsmassa. Vid vattenburen golvvärme skall röret täckas med minst 5 mm avjämningsmassa. Sid. 5

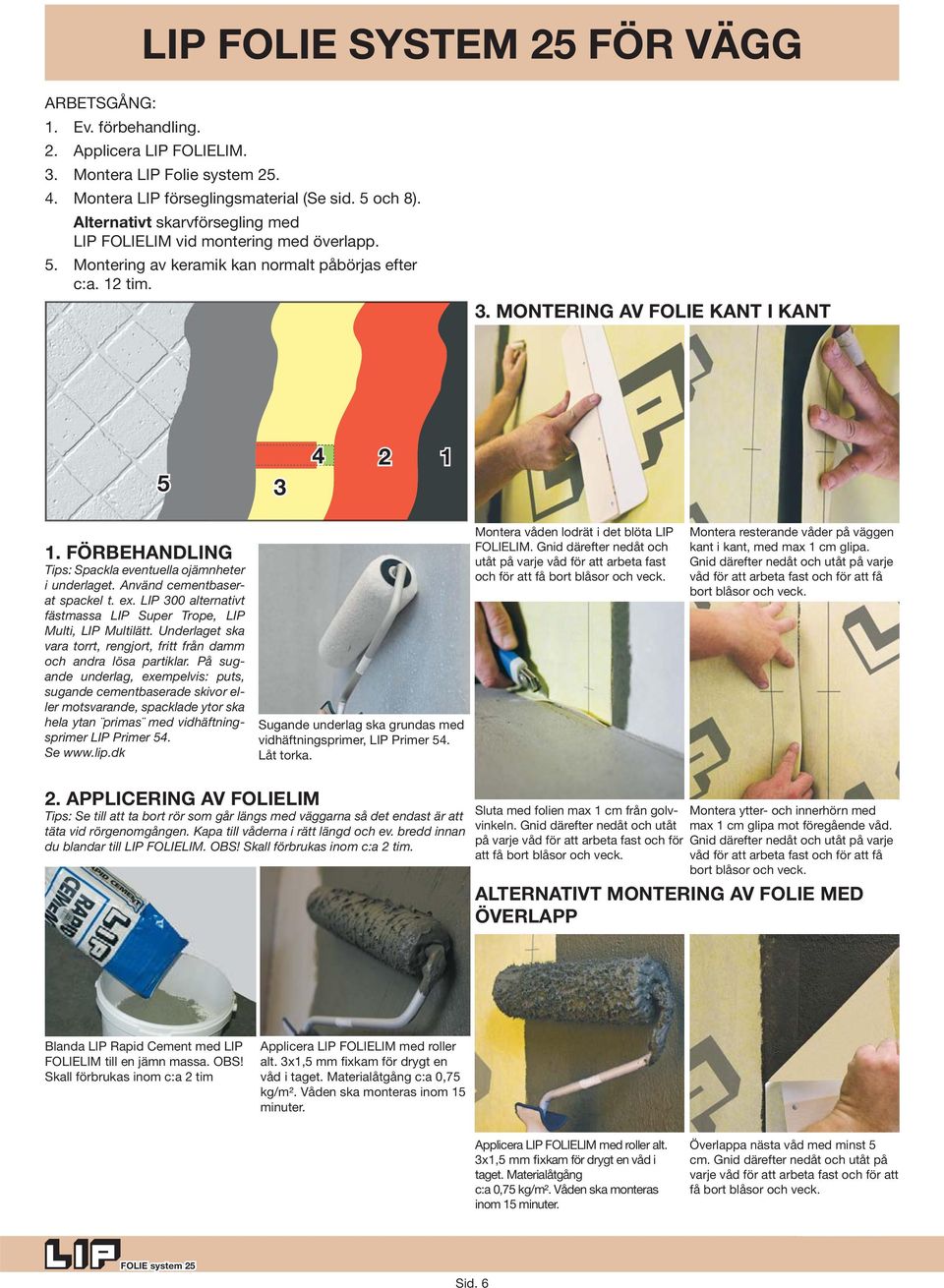

6 LIP FOLIE SYSTEM 5 FÖR VÄGG ARBETSGÅNG: Ev. förbehandling. Applicera LIP FOLIELIM. Montera LIP Folie system 5. Montera LIP förseglingsmaterial (Se sid. 5 och 8). Alternativt skarvförsegling med LIP FOLIELIM vid montering med överlapp. Montering av keramik kan normalt påbörjas efter c:a. tim.. MONTERING AV FOLIE KANT I KANT 5 4. FÖRBEHANDLING Tips: Spackla eventuella ojämnheter i underlaget. Använd cementbaserat spackel t. ex. LIP 00 alternativt fästmassa LIP Super Trope, LIP Multi, LIP Multilätt. Underlaget ska vara torrt, rengjort, fritt från damm och andra lösa partiklar. På sugande underlag, exempelvis: puts, sugande cementbaserade skivor eller motsvarande, spacklade ytor ska hela ytan primas med vidhäftningsprimer LIP Primer 54. Se Sugande underlag ska grundas med vidhäftningsprimer, LIP Primer 54. Låt torka. Montera våden lodrät i det blöta LIP FOLIELIM. Gnid därefter nedåt och utåt på varje våd för att arbeta fast och för att få bort blåsor och veck. Montera resterande våder på väggen kant i kant, med max cm glipa. Gnid därefter nedåt och utåt på varje våd för att arbeta fast och för att få bort blåsor och veck.. APPLICERING AV FOLIELIM Tips: Se till att ta bort rör som går längs med väggarna så det endast är att täta vid rörgenomgången. Kapa till våderna i rätt längd och ev. bredd innan du blandar till LIP FOLIELIM. OBS! Skall förbrukas inom c:a tim. Sluta med folien max cm från golvvinkeln. Gnid därefter nedåt och utåt Montera ytter- och innerhörn med på varje våd för att arbeta fast och för att få bort blåsor och veck. max cm glipa mot föregående våd. Gnid därefter nedåt och utåt på varje våd för att arbeta fast och för att få bort blåsor och veck. ALTERNATIVT MONTERING AV FOLIE MED ÖVERLAPP Blanda LIP Rapid Cement med LIP FOLIELIM till en jämn massa. OBS! Skall förbrukas inom c:a tim Applicera LIP FOLIELIM med roller alt. x,5 mm fixkam för drygt en våd i taget. Materialåtgång c:a 0,75 kg/m². Våden ska monteras inom 5 minuter. Applicera LIP FOLIELIM med roller alt. x,5 mm fixkam för drygt en våd i taget. Materialåtgång c:a 0,75 kg/m². Våden ska monteras inom 5 minuter. Överlappa nästa våd med minst 5 cm. Gnid därefter nedåt och utåt på varje våd för att arbeta fast och för att få bort blåsor och veck. Sid. 6

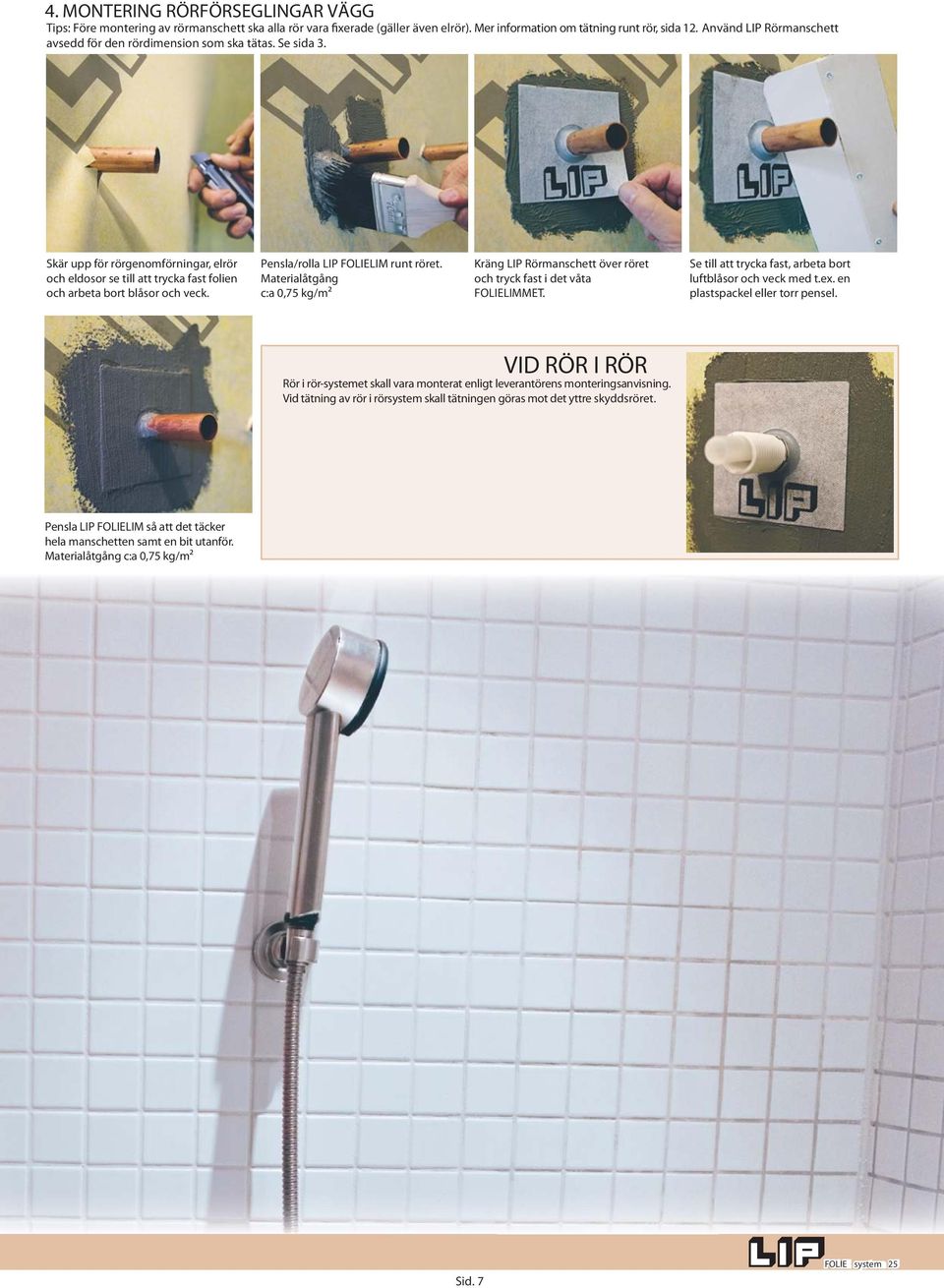

7 4. MONTERING RÖRFÖRSEGLINGAR VÄGG Tips: Före montering av rörmanschett ska alla rör vara fixerade (gäller även elrör). Mer information om tätning runt rör, sida. Använd LIP Rörmanschett avsedd för den rördimension som ska tätas. Se sida. Skär upp för rörgenomförningar, elrör och eldosor se till att trycka fast folien och arbeta bort blåsor och veck. Pensla/rolla LIP FOLIELIM runt röret. Materialåtgång c:a 0,75 kg/m Kräng LIP Rörmanschett över röret och tryck fast i det våta FOLIELIMMET. Se till att trycka fast, arbeta bort luftblåsor och veck med t.ex. en plastspackel eller torr pensel. VID RÖR I RÖR Rör i rör-systemet skall vara monterat enligt leverantörens monteringsanvisning. Vid tätning av rör i rörsystem skall tätningen göras mot det yttre skyddsröret. Pensla LIP FOLIELIM så att det täcker hela manschetten samt en bit utanför. Materialåtgång c:a 0,75 kg/m Sid. 7

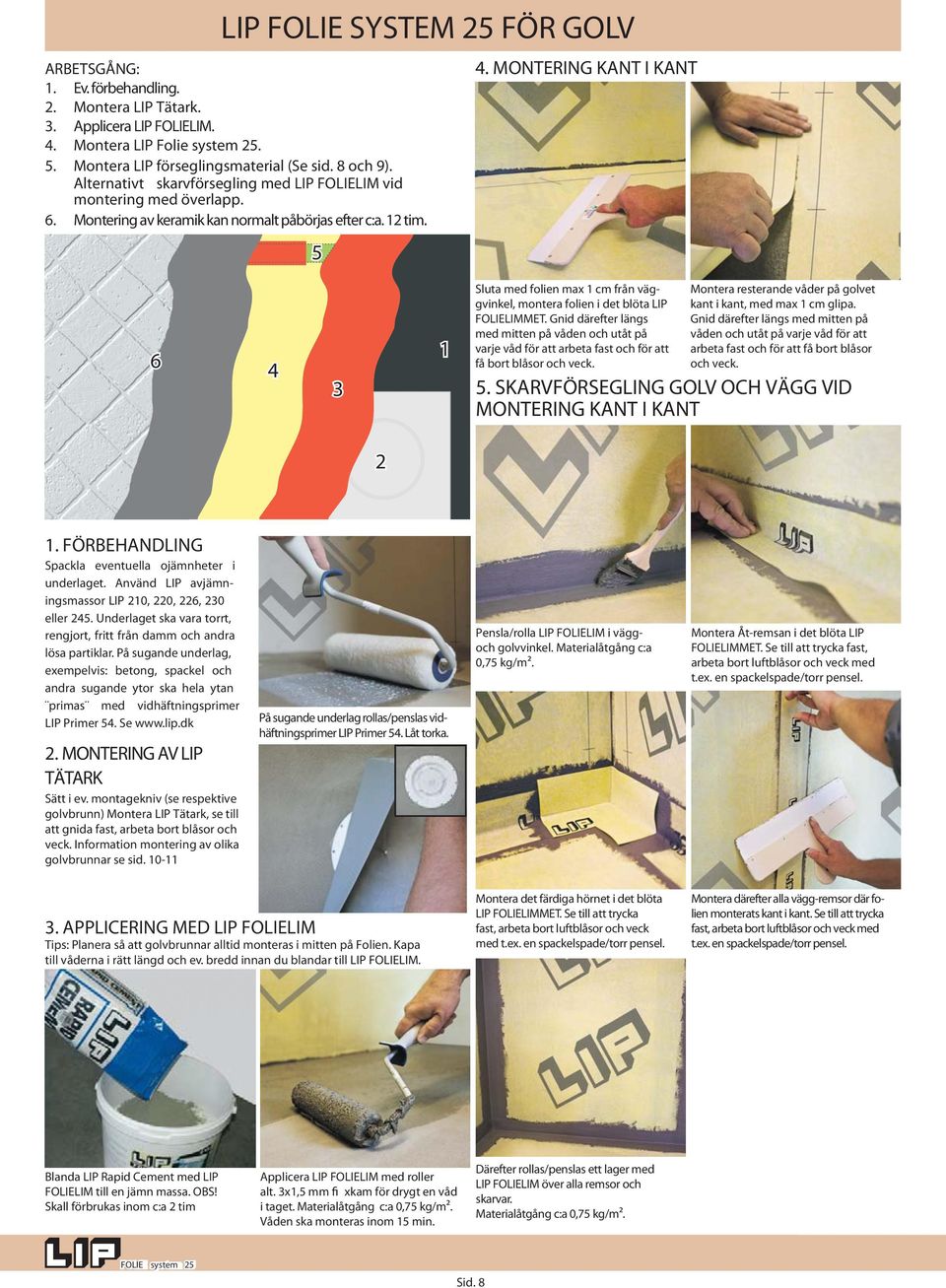

8 LIP FOLIE SYSTEM 5 FÖR GOLV ARBETSGÅNG:. Ev. förbehandling.. Montera LIP Tätark.. Applicera LIP FOLIELIM. 4. Montera LIP Folie system Montera LIP förseglingsmaterial (Se sid. 8 och 9). Alternativt skarvförsegling med LIP FOLIELIM vid montering med överlapp. 6. Montering av keramik kan normalt påbörjas efter c:a. tim MONTERING KANT I KANT 6 4 Sluta med folien max cm från väggvinkel, montera folien i det blöta LIP FOLIELIMMET. Gnid därefter längs med mitten på våden och utåt på varje våd för att arbeta fast och för att få bort blåsor och veck. Montera resterande våder på golvet kant i kant, med max cm glipa. Gnid därefter längs med mitten på våden och utåt på varje våd för att arbeta fast och för att få bort blåsor och veck. 5. SKARVFÖRSEGLING GOLV OCH VÄGG VID MONTERING KANT I KANT. FÖRBEHANDLING Spackla eventuella ojämnheter i underlaget. Använd LIP avjämningsmassor LIP 0, 0, 6, 0 eller 45. Underlaget ska vara torrt, rengjort, fritt från damm och andra lösa partiklar. På sugande underlag, exempelvis: betong, spackel och andra sugande ytor ska hela ytan primas med vidhäftningsprimer LIP Primer 54. Se MONTERING AV LIP TÄTARK Sätt i ev. montagekniv (se respektive golvbrunn) Montera LIP Tätark, se till att gnida fast, arbeta bort blåsor och veck. Information montering av olika golvbrunnar se sid. 0- På sugande underlag rollas/penslas vidhäftningsprimer LIP Primer 54. Låt torka. Pensla/rolla LIP FOLIELIM i väggoch golvvinkel. Materialåtgång c:a 0,75 kg/m. Montera Åt-remsan i det blöta LIP FOLIELIMMET. Se till att trycka fast, arbeta bort luftblåsor och veck med t.ex. en spackelspade/torr pensel.. APPLICERING MED LIP FOLIELIM Tips: Planera så att golvbrunnar alltid monteras i mitten på Folien. Kapa till våderna i rätt längd och ev. bredd innan du blandar till LIP FOLIELIM. Montera det färdiga hörnet i det blöta LIP FOLIELIMMET. Se till att trycka fast, arbeta bort luftblåsor och veck med t.ex. en spackelspade/torr pensel. Montera därefter alla vägg-remsor där folien monterats kant i kant. Se till att trycka fast, arbeta bort luftblåsor och veck med t.ex. en spackelspade/torr pensel. Blanda LIP Rapid Cement med LIP FOLIELIM till en jämn massa. OBS! Skall förbrukas inom c:a tim Applicera LIP FOLIELIM med roller alt. x,5 mm fi xkam för drygt en våd i taget. Materialåtgång c:a 0,75 kg/m. Våden ska monteras inom 5 min. Därefter rollas/penslas ett lager med LIP FOLIELIM över alla remsor och skarvar. Materialåtgång c:a 0,75 kg/m. Sid. 8

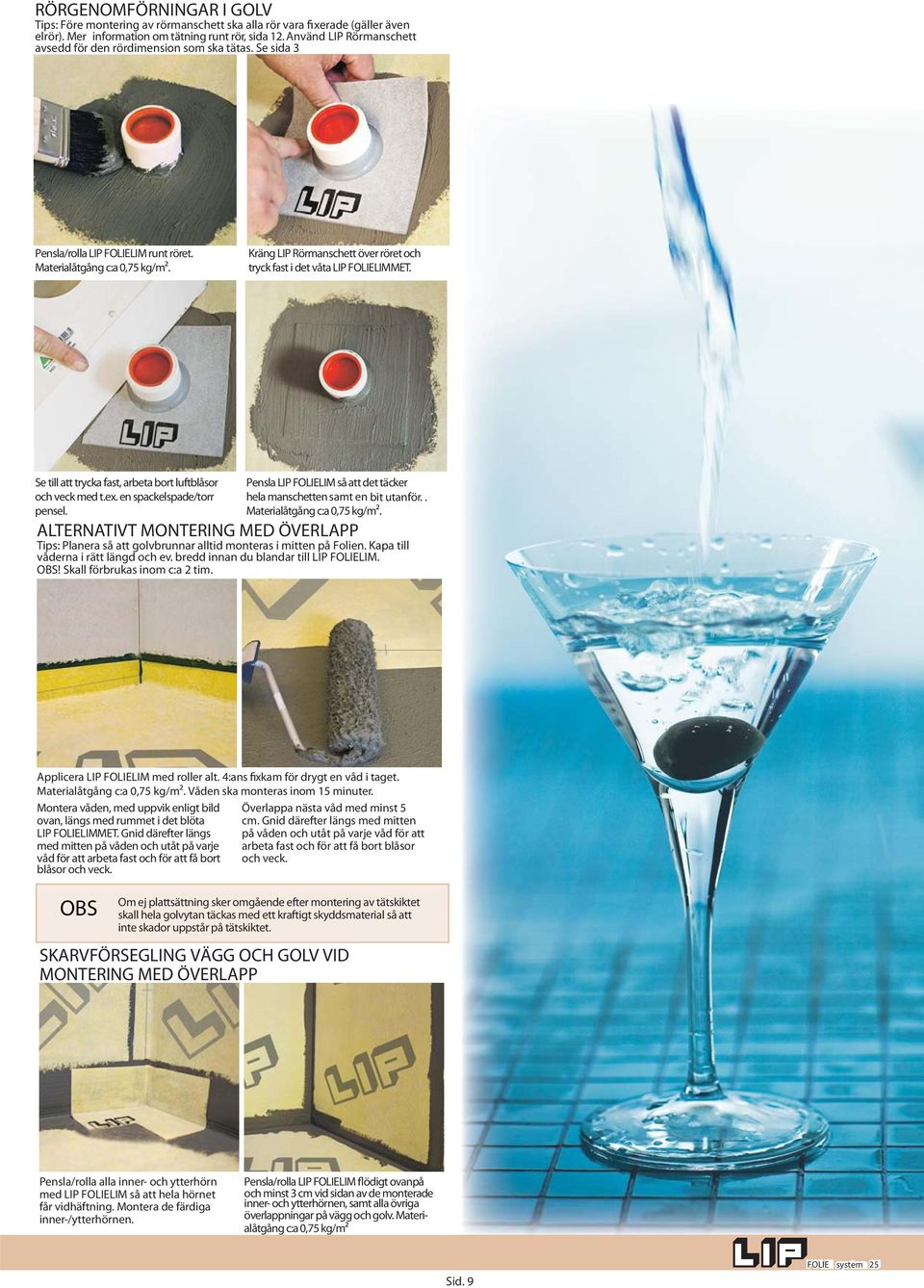

9 RÖRGENOMFÖRNINGAR I GOLV Tips: Före montering av rörmanschett ska alla rör vara fixerade (gäller även elrör). Mer information om tätning runt rör, sida. Använd LIP Rörmanschett avsedd för den rördimension som ska tätas. Se sida OBS Pensla/rolla LIP FOLIELIM runt röret. Materialåtgång c:a 0,75 kg/m. Kräng LIP Rörmanschett över röret och tryck fast i det våta LIP FOLIELIMMET. Se till att trycka fast, arbeta bort luftblåsor och veck med t.ex. en spackelspade/torr pensel. Pensla LIP FOLIELIM så att det täcker hela manschetten samt en bit utanför.. Materialåtgång c:a 0,75 kg/m. ALTERNATIVT MONTERING MED ÖVERLAPP Tips: Planera så att golvbrunnar alltid monteras i mitten på Folien. Kapa till våderna i rätt längd och ev. bredd innan du blandar till LIP FOLIELIM. OBS! Skall förbrukas inom c:a tim. Applicera LIP FOLIELIM med roller alt. 4:ans fixkam för drygt en våd i taget. Materialåtgång c:a 0,75 kg/m. Våden ska monteras inom 5 minuter. Montera våden, med uppvik enligt bild ovan, längs med rummet i det blöta LIP FOLIELIMMET. Gnid därefter längs med mitten på våden och utåt på varje våd för att arbeta fast och för att få bort blåsor och veck. OBS Överlappa nästa våd med minst 5 cm. Gnid därefter längs med mitten på våden och utåt på varje våd för att arbeta fast och för att få bort blåsor och veck. Om ej plattsättning sker omgående efter montering av tätskiktet skall hela golvytan täckas med ett kraftigt skyddsmaterial så att inte skador uppstår på tätskiktet. SKARVFÖRSEGLING VÄGG OCH GOLV VID MONTERING MED ÖVERLAPP Pensla/rolla alla inner- och ytterhörn med LIP FOLIELIM så att hela hörnet får vidhäftning. Montera de färdiga inner-/ytterhörnen. Pensla/rolla LIP FOLIELIM fl ödigt ovanpå och minst cm vid sidan av de monterade inner- och ytterhörnen, samt alla övriga överlappningar på vägg och golv. Materialåtgång c:a 0,75 kg/m Sid. 9

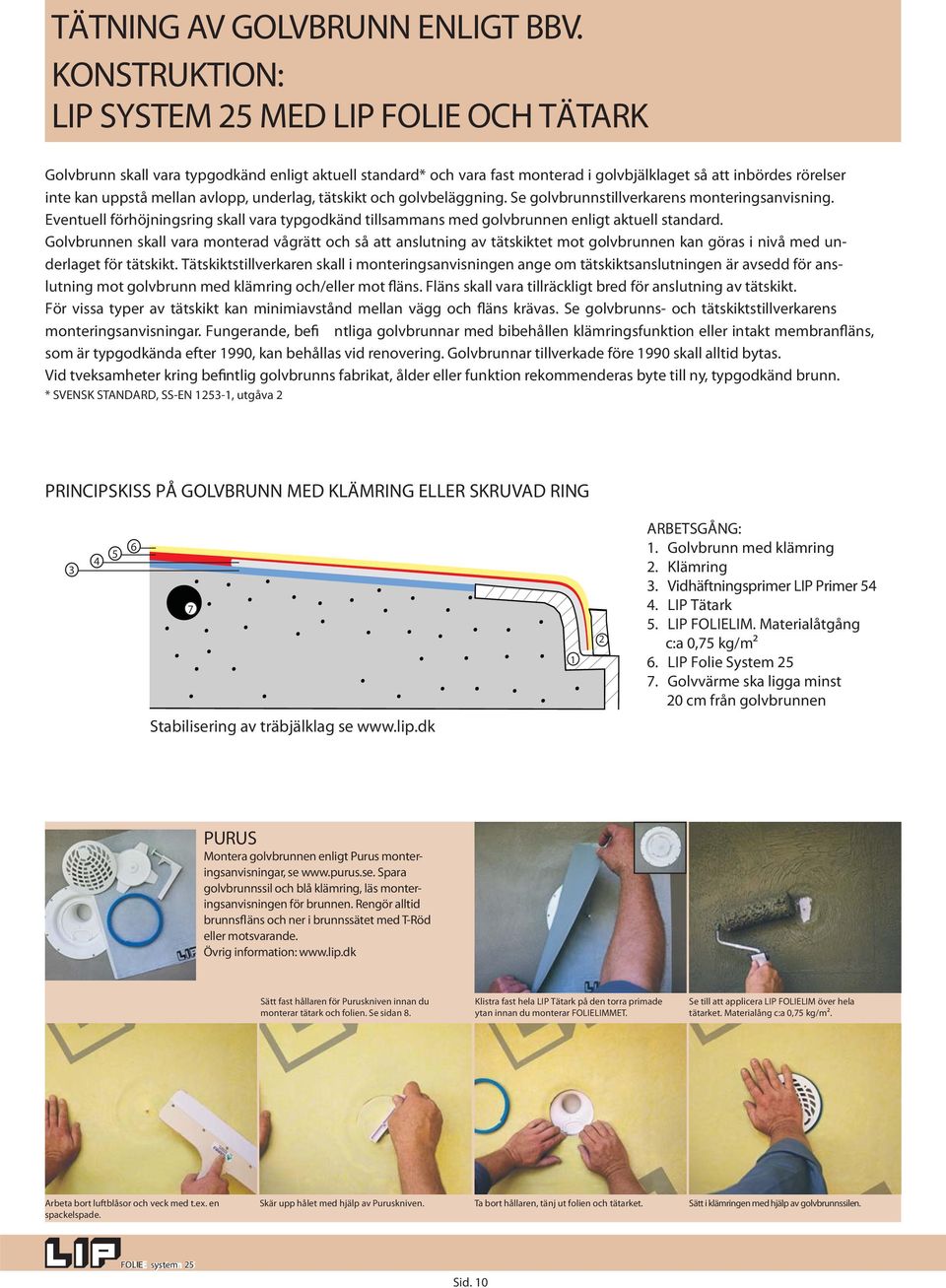

10 TÄTNING AV GOLVBRUNN ENLIGT BBV. KONSTRUKTION: LIP SYSTEM 5 MED LIP FOLIE OCH TÄTARK Golvbrunn skall vara typgodkänd enligt aktuell standard* och vara fast monterad i golvbjälklaget så att inbördes rörelser inte kan uppstå mellan avlopp, underlag, tätskikt och golvbeläggning. Se golvbrunnstillverkarens monteringsanvisning. Eventuell förhöjningsring skall vara typgodkänd tillsammans med golvbrunnen enligt aktuell standard. Golvbrunnen skall vara monterad vågrätt och så att anslutning av tätskiktet mot golvbrunnen kan göras i nivå med underlaget för tätskikt. Tätskiktstillverkaren skall i monteringsanvisningen ange om tätskiktsanslutningen är avsedd för anslutning mot golvbrunn med klämring och/eller mot fläns. Fläns skall vara tillräckligt bred för anslutning av tätskikt. För vissa typer av tätskikt kan minimiavstånd mellan vägg och fläns krävas. Se golvbrunns- och tätskiktstillverkarens monteringsanvisningar. Fungerande, befi ntliga golvbrunnar med bibehållen klämringsfunktion eller intakt membranfläns, som är typgodkända efter 990, kan behållas vid renovering. Golvbrunnar tillverkade före 990 skall alltid bytas. Vid tveksamheter kring befintlig golvbrunns fabrikat, ålder eller funktion rekommenderas byte till ny, typgodkänd brunn. * SVENSK STANDARD, SS-EN 5-, utgåva PRINCIPSKISS PÅ GOLVBRUNN MED KLÄMRING ELLER SKRUVAD RING Stabilisering av träbjälklag se ARBETSGÅNG:. Golvbrunn med klämring. Klämring. Vidhäftningsprimer LIP Primer LIP Tätark 5. LIP FOLIELIM. Materialåtgång c:a 0,75 kg/m 6. LIP Folie System 5 7. Golvvärme ska ligga minst 0 cm från golvbrunnen PURUS Montera golvbrunnen enligt Purus monteringsanvisningar, se Spara golvbrunnssil och blå klämring, läs monteringsanvisningen för brunnen. Rengör alltid brunnsfläns och ner i brunnssätet med T-Röd eller motsvarande. Övrig information: Sätt fast hållaren för Puruskniven innan du monterar tätark och folien. Se sidan 8. Klistra fast hela LIP Tätark på den torra primade ytan innan du monterar FOLIELIMMET. Se till att applicera LIP FOLIELIM över hela tätarket. Materialång c:a 0,75 kg/m. Arbeta bort luftblåsor och veck med t.ex. en spackelspade. Skär upp hålet med hjälp av Puruskniven. Ta bort hållaren, tänj ut folien och tätarket. Sätt i klämringen med hjälp av golvbrunnssilen. Sid. 0

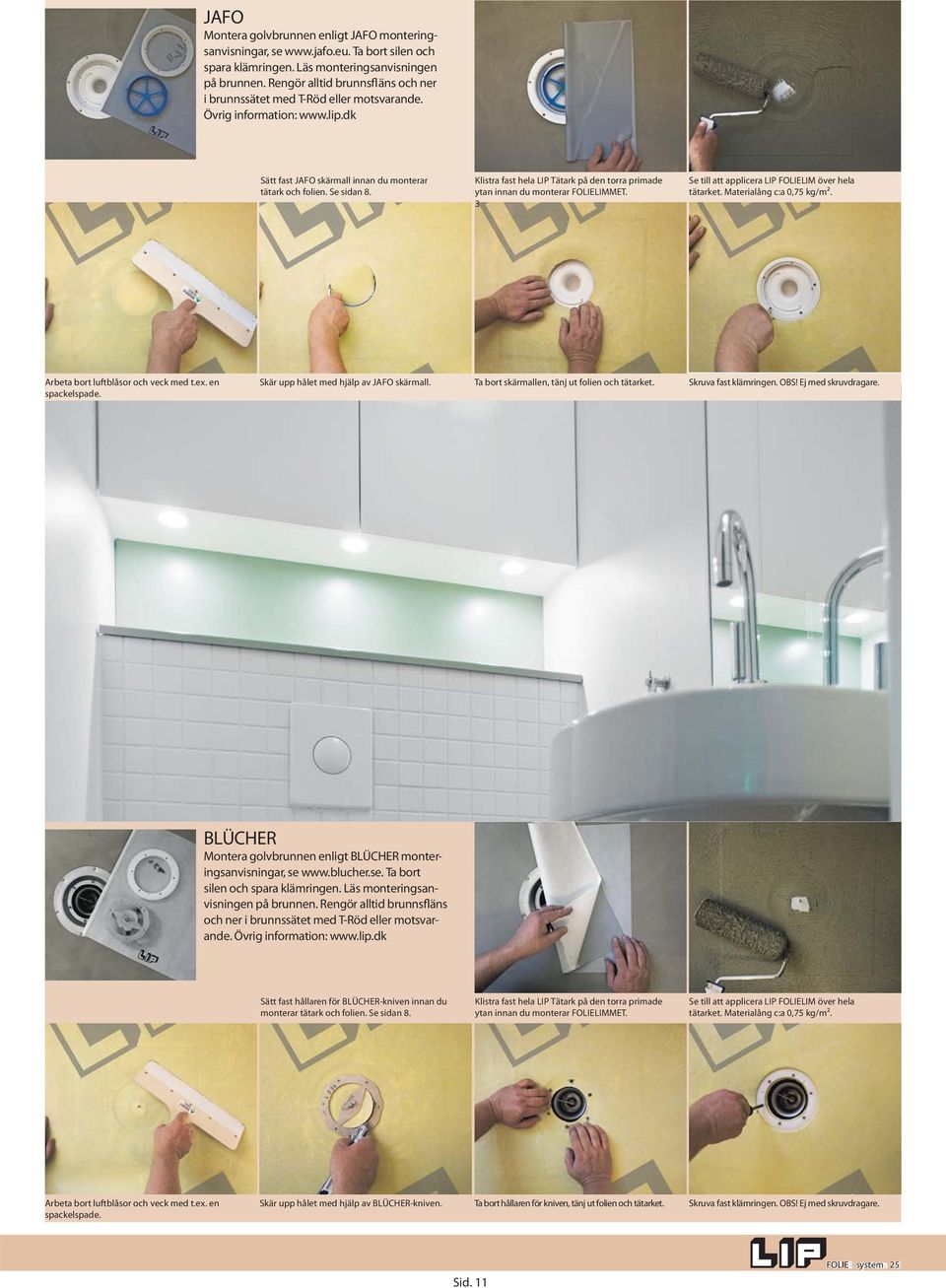

11 JAFO Montera golvbrunnen enligt JAFO monteringsanvisningar, se Ta bort silen och spara klämringen. Läs monteringsanvisningen på brunnen. Rengör alltid brunnsfläns och ner i brunnssätet med T-Röd eller motsvarande. Övrig information: Sätt fast JAFO skärmall innan du monterar tätark och folien. Se sidan 8. Klistra fast hela LIP Tätark på den torra primade ytan innan du monterar FOLIELIMMET. Se till att applicera LIP FOLIELIM över hela tätarket. Materialång c:a 0,75 kg/m. Arbeta bort luftblåsor och veck med t.ex. en spackelspade. Skär upp hålet med hjälp av JAFO skärmall. Ta bort skärmallen, tänj ut folien och tätarket. Skruva fast klämringen. OBS! Ej med skruvdragare. BLÜCHER Montera golvbrunnen enligt BLÜCHER monteringsanvisningar, se Ta bort silen och spara klämringen. Läs monteringsanvisningen på brunnen. Rengör alltid brunnsfläns och ner i brunnssätet med T-Röd eller motsvarande. Övrig information: Sätt fast hållaren för BLÜCHER-kniven innan du monterar tätark och folien. Se sidan 8. Klistra fast hela LIP Tätark på den torra primade ytan innan du monterar FOLIELIMMET. Se till att applicera LIP FOLIELIM över hela tätarket. Materialång c:a 0,75 kg/m. Arbeta bort luftblåsor och veck med t.ex. en spackelspade. Skär upp hålet med hjälp av BLÜCHER-kniven. Ta bort hållarenför kniven, tänj utfolien och tätarket. Skruva fast klämringen. OBS! Ej med skruvdragare. Sid.

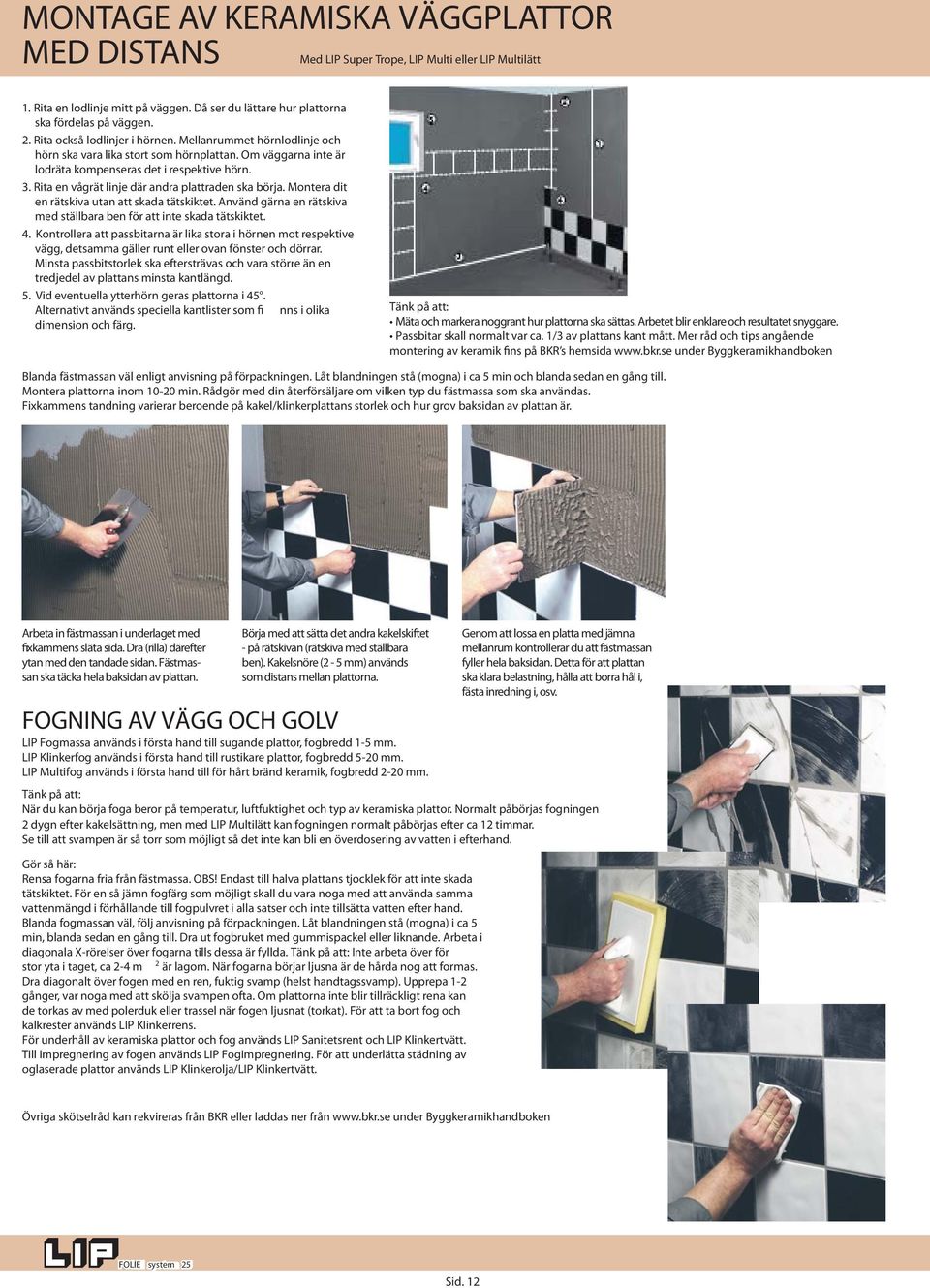

12 MONTAGE AV KERAMISKA VÄGGPLATTOR MED DISTANS Med LIP Super Trope, LIP Multi eller LIP Multilätt. Rita en lodlinje mitt på väggen. Då ser du lättare hur plattorna ska fördelas på väggen.. Rita också lodlinjer i hörnen. Mellanrummet hörnlodlinje och hörn ska vara lika stort som hörnplattan. Om väggarna inte är lodräta kompenseras det i respektive hörn.. Rita en vågrät linje där andra plattraden ska börja. Montera dit en rätskiva utan att skada tätskiktet. Använd gärna en rätskiva med ställbara ben för att inte skada tätskiktet. 4. Kontrollera att passbitarna är lika stora i hörnen mot respektive vägg, detsamma gäller runt eller ovan fönster och dörrar. Minsta passbitstorlek ska eftersträvas och vara större än en tredjedel av plattans minsta kantlängd. 5. Vid eventuella ytterhörn geras plattorna i 45. Alternativt används speciella kantlister som fi nns i olika dimension och färg. Tänk på att: Mäta och markera noggrant hur plattorna ska sättas. Arbetet blir enklare och resultatet snyggare. montering av keramik fins på BKR s hemsida under Byggkeramikhandboken Blanda fästmassan väl enligt anvisning på förpackningen. Låt blandningen stå (mogna) i ca 5 min och blanda sedan en gång till. Montera plattorna inom 0-0 min. Rådgör med din återförsäljare om vilken typ du fästmassa som ska användas. Fixkammens tandning varierar ber rov baksidan av plattan är. Arbeta in fästmassan i underlaget med fixkammens släta sida. Dra (rilla) därefter ytan med den tandade sidan. Fästmassan ska täcka hela baksidan av plattan. Börja med att sätta det andra kakelskiftet - på rätskivan (rätskiva med ställbara ben). Kakelsnöre ( - 5 mm) används som distans mellan plattorna. FOGNING AV VÄGG OCH GOLV LIP Fogmassa används i första hand till sugande plattor, fogbredd -5 mm. LIP Klinkerfog används i första hand till rustikare plattor, fogbredd 5-0 mm. LIP Multifog används i första hand till för hårt bränd keramik, fogbredd -0 mm. Genom att lossa en platta med jämna mellanrum kontrollerar du att fästmassan fyller hela baksidan. Detta för att plattan ska klara belastning, hålla att borra hål i, fästa inredning i, osv. Tänk på att: När du kan börja foga beror på temperatur, luftfuktighet och typ av keramiska plattor. Normalt påbörjas fogningen r. Se till att svampen är så torr som möjligt så det inte kan bli en överdosering av vatten i efterhand. Gör så här: Rensa fogarna fria från fästmassa. OBS! Endast till halva plattans tjocklek för att inte skada tätskiktet. För en så jämn fogfärg som möjligt skall du vara noga med att använda samma vattenmängd i förhållande till fogpulvret i alla satser och inte tillsätta vatten efter hand. Blanda fogmassan väl, följ anvisning på förpackningen. Låt blandningen stå (mogna) i ca 5 min, blanda sedan en gång till. Dra ut fogbruket med gummispackel eller liknande. Arbeta i diagonala X-rörelser över fogarna tills dessa är fyllda. Tänk på att: Inte arbeta över för stor yta i taget, ca -4 m är lagom. När fogarna börjar ljusna är de hårda nog att formas. Dra diagonalt över fogen med en ren, fuktig svamp (helst handtagssvamp). Upprepa - gånger, var noga med att skölja svampen ofta. Om plattorna inte blir tillräckligt rena kan de torkas av med polerduk eller trassel när fogen ljusnat (torkat). För att ta bort fog och kalkr rens. r Till impr regnering. För att underlätta städning av r Övriga skötselråd kan rekvireras från BKR eller laddas ner från under Byggkeramikhandboken Sid.

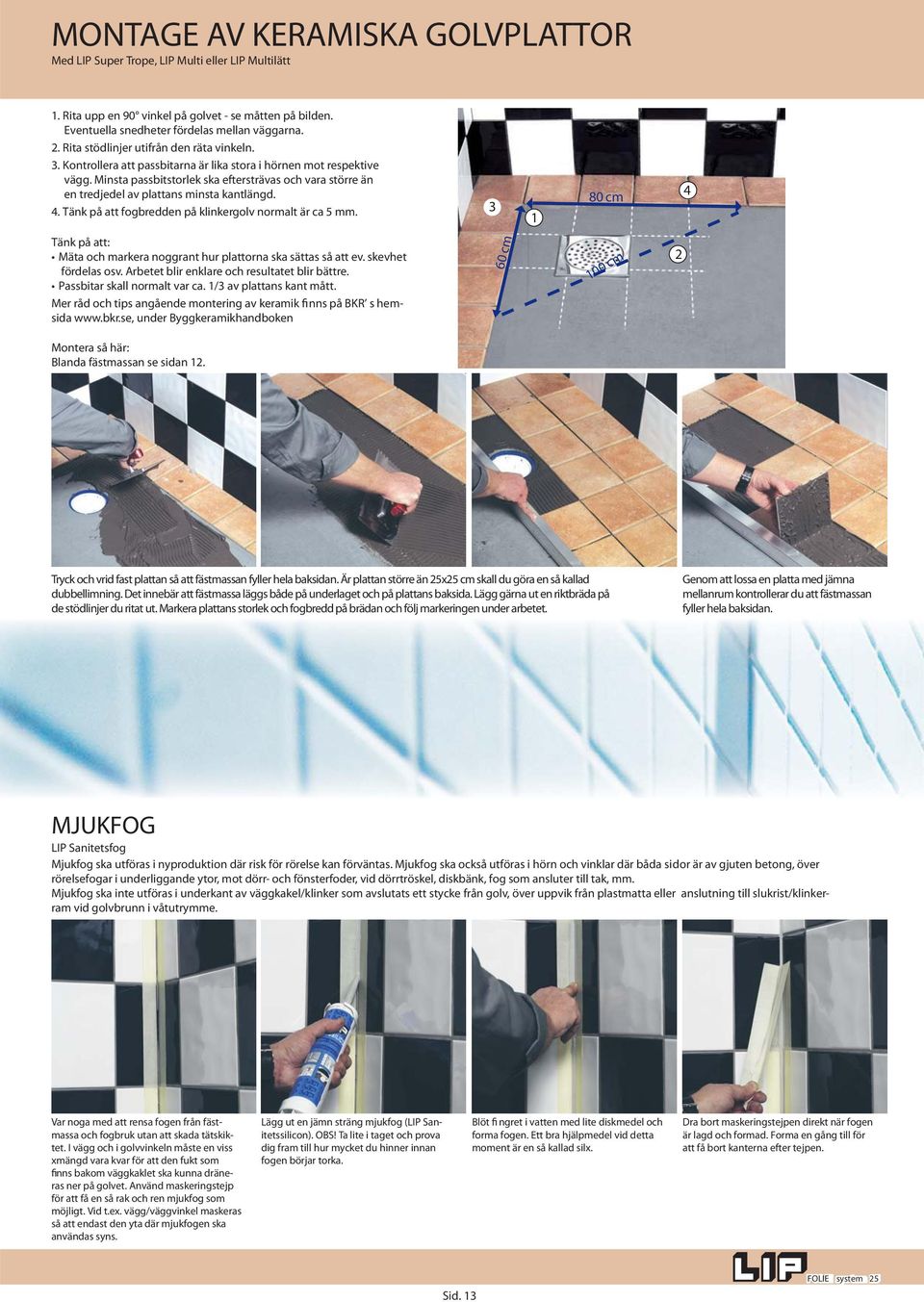

13 MONTAGE AV KERAMISKA GOLVPLATTOR Med LIP Super Trope, LIP Multi eller LIP Multilätt. Rita upp en 90 vinkel på golvet - se måtten på bilden. Eventuella snedheter fördelas mellan väggarna.. Rita stödlinjer utifrån den räta vinkeln.. Kontrollera att passbitarna är lika stora i hörnen mot respektive vägg. Minsta passbitstorlek ska eftersträvas och vara större än en tredjedel av plattans minsta kantlängd. 4. Tänk på att fogbredden på klinkergolv normalt är ca 5 mm. 80 cm 4 Tänk på att: Mäta och markera noggrant hur plattorna ska sättas så att ev. skevhet fördelas osv. Arbetet blir enklare och resultatet blir bättre. Passbitar skall normalt var ca. / av plattans kant mått. Mer råd och tips angående montering av keramik finns på BKR s hemsida under Byggkeramikhandboken 60 cm 00 cm Montera så här: Blanda fästmassan se sidan. Tryck och vrid fast plattan så att fästmassan fyller hela baksidan. Är plattan större än 5x5 cm skall du göra en så kallad dubbellimning. Det innebär att fästmassa läggs både på underlaget och på plattans baksida. Lägg gärna ut en riktbräda på de stödlinjer du ritat ut. Markera plattans storlek och fogbredd på brädan och följ markeringen under arbetet. Genom att lossa en platta med jämna mellanrum kontrollerar du att fästmassan fyller hela baksidan. MJUKFOG LIP Sanitetsfog Mjukfog ska utföras i nyproduktion där risk för rörelse kan förväntas. Mjukfog ska också utföras i hörn och vinklar där båda sidor är av gjuten betong, över rörelsefogar i underliggande ytor, mot dörr- och fönsterfoder, vid dörrtröskel, diskbänk, fog som ansluter till tak, mm. Mjukfog ska inte utföras i underkant av väggkakel/klinker som avslutats ett stycke från golv, över uppvik från plastmatta eller anslutning till slukrist/klinkerram vid golvbrunn i våtutrymme. Var noga med att rensa fogen från fästmassa och fogbruk utan att skada tätskiktet. I vägg och i golvvinkeln måste en viss xmängd vara kvar för att den fukt som finns bakom väggkaklet ska kunna dräneras ner på golvet. Använd maskeringstejp för att få en så rak och ren mjukfog som möjligt. Vid t.ex. vägg/väggvinkel maskeras så att endast den yta där mjukfogen ska användas syns. Lägg ut en jämn sträng mjukfog (LIP Sanitetssilicon). OBS! Ta lite i taget och prova dig fram till hur mycket du hinner innan fogen börjar torka. Blöt fi ngret i vatten med lite diskmedel och forma fogen. Ett bra hjälpmedel vid detta moment är en så kallad silx. Dra bort maskeringstejpen direkt när fogen är lagd och formad. Forma en gång till för att få bort kanterna efter tejpen. Sid.

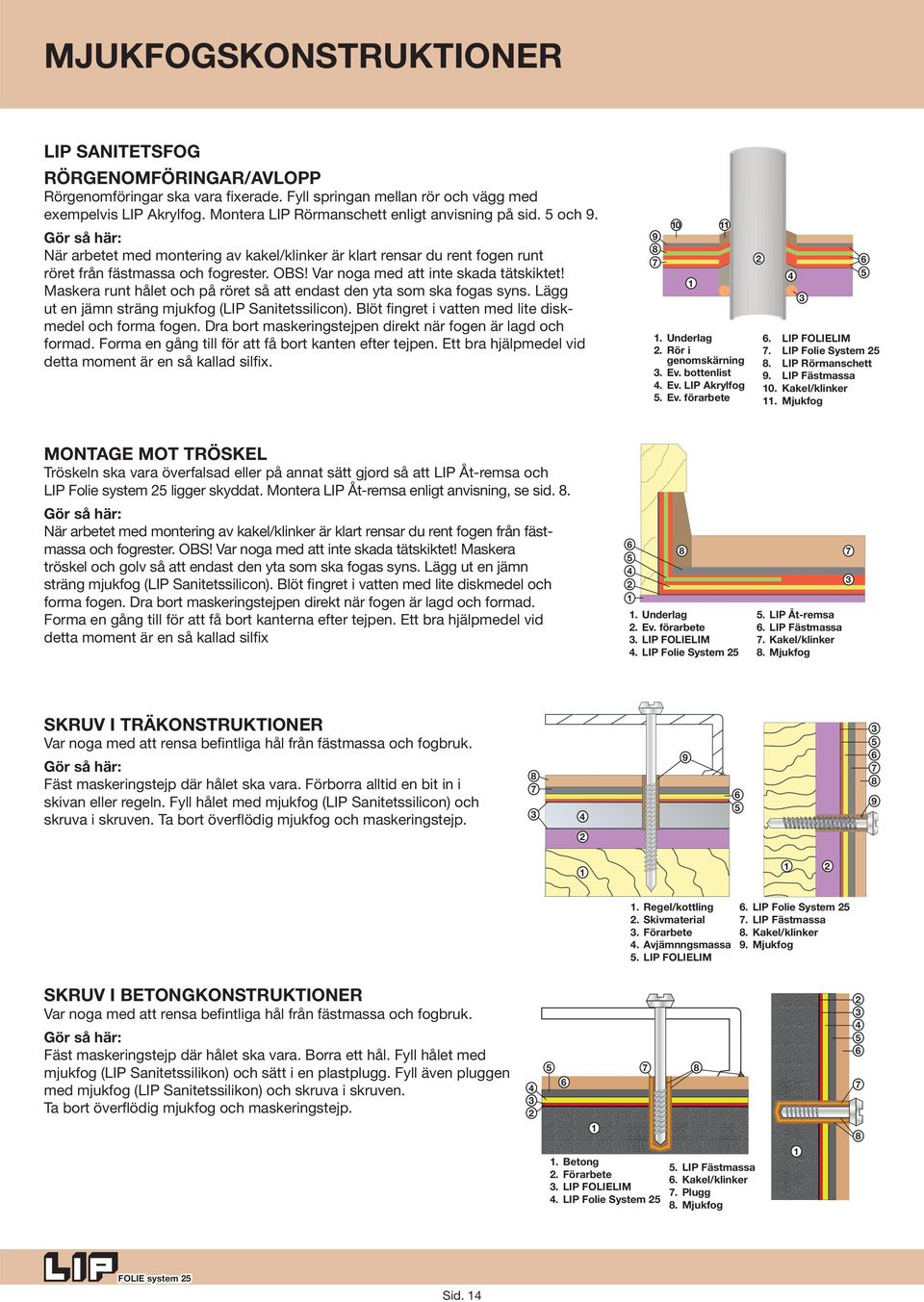

14 MJUKFOGSKONSTRUKTIONER LIP SANITETSFOG RÖRGENOMFÖRINGAR/AVLOPP Rörgenomföringar ska vara fixerade. Fyll springan mellan rör och vägg med exempelvis LIP Akrylfog. Montera LIP Rörmanschett enligt anvisning på sid. 5 och 9. Gör så här: När arbetet med montering av kakel/klinker är klart rensar du rent fogen runt röret från fästmassa och fogrester. OBS! Var noga med att inte skada tätskiktet! Maskera runt hålet och på röret så att endast den yta som ska fogas syns. Lägg ut en jämn sträng mjukfog (LIP Sanitetssilicon). Blöt fingret i vatten med lite diskmedel och forma fogen. Dra bort maskeringstejpen direkt när fogen är lagd och formad. Forma en gång till för att få bort kanten efter tejpen. Ett bra hjälpmedel vid detta moment är en så kallad silfix Underlag. Rör i genomskärning. Ev. bottenlist 4. Ev. LIP Akrylfog 5. Ev. förarbete LIP FOLIELIM 7. LIP Folie System 5 8. LIP Rörmanschett 9. LIP Fästmassa 0. Kakel/klinker. Mjukfog MONTAGE MOT TRÖSKEL Tröskeln ska vara överfalsad eller på annat sätt gjord så att LIP Åt-remsa och LIP Folie system 5 ligger skyddat. Montera LIP Åt-remsa enligt anvisning, se sid. 8. Gör så här: När arbetet med montering av kakel/klinker är klart rensar du rent fogen från fästmassa och fogrester. OBS! Var noga med att inte skada tätskiktet! Maskera tröskel och golv så att endast den yta som ska fogas syns. Lägg ut en jämn sträng mjukfog (LIP Sanitetssilicon). Blöt fingret i vatten med lite diskmedel och forma fogen. Dra bort maskeringstejpen direkt när fogen är lagd och formad. Forma en gång till för att få bort kanterna efter tejpen. Ett bra hjälpmedel vid detta moment är en så kallad silfix Underlag. Ev. förarbete. LIP FOLIELIM 4. LIP Folie System 5 5. LIP Åt-remsa 6. LIP Fästmassa 7. Kakel/klinker 8. Mjukfog 7 SKRUV I TRÄKONSTRUKTIONER Var noga med att rensa befintliga hål från fästmassa och fogbruk. Gör så här: Fäst maskeringstejp där hålet ska vara. Förborra alltid en bit in i skivan eller regeln. Fyll hålet med mjukfog (LIP Sanitetssilicon) och skruva i skruven. Ta bort överflödig mjukfog och maskeringstejp Regel/kottling. Skivmaterial. Förarbete 4. Avjämnngsmassa 5. LIP FOLIELIM 6. LIP Folie System 5 7. LIP Fästmassa 8. Kakel/klinker 9. Mjukfog SKRUV I BETONGKONSTRUKTIONER Var noga med att rensa befintliga hål från fästmassa och fogbruk. Gör så här: Fäst maskeringstejp där hålet ska vara. Borra ett hål. Fyll hålet med mjukfog (LIP Sanitetssilikon) och sätt i en plastplugg. Fyll även pluggen med mjukfog (LIP Sanitetssilikon) och skruva i skruven. Ta bort överflödig mjukfog och maskeringstejp Betong. Förarbete. LIP FOLIELIM 4. LIP Folie System 5 5. LIP Fästmassa 6. Kakel/klinker 7. Plugg 8. Mjukfog Sid. 4

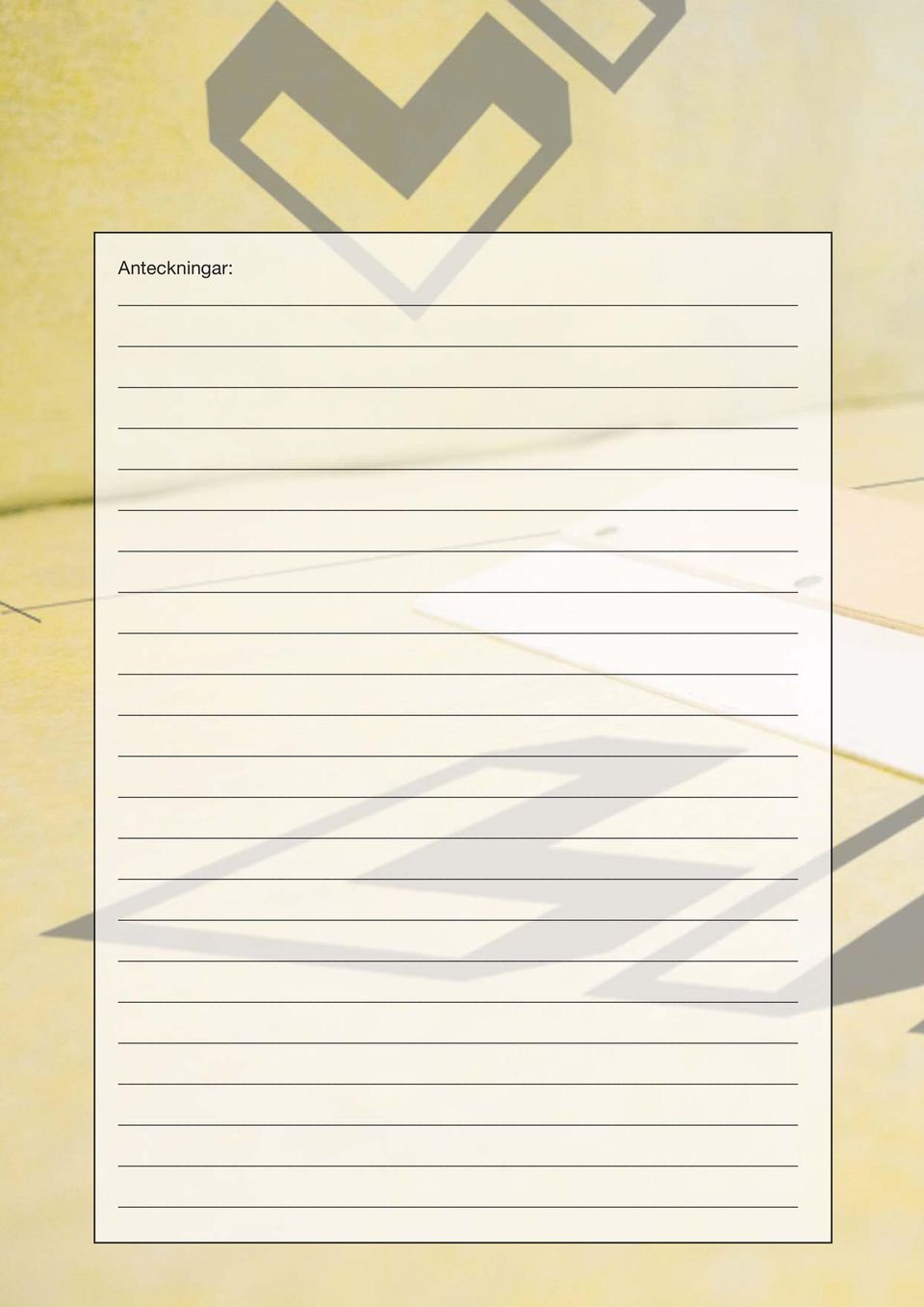

15 Anteckningar: Sid. 5

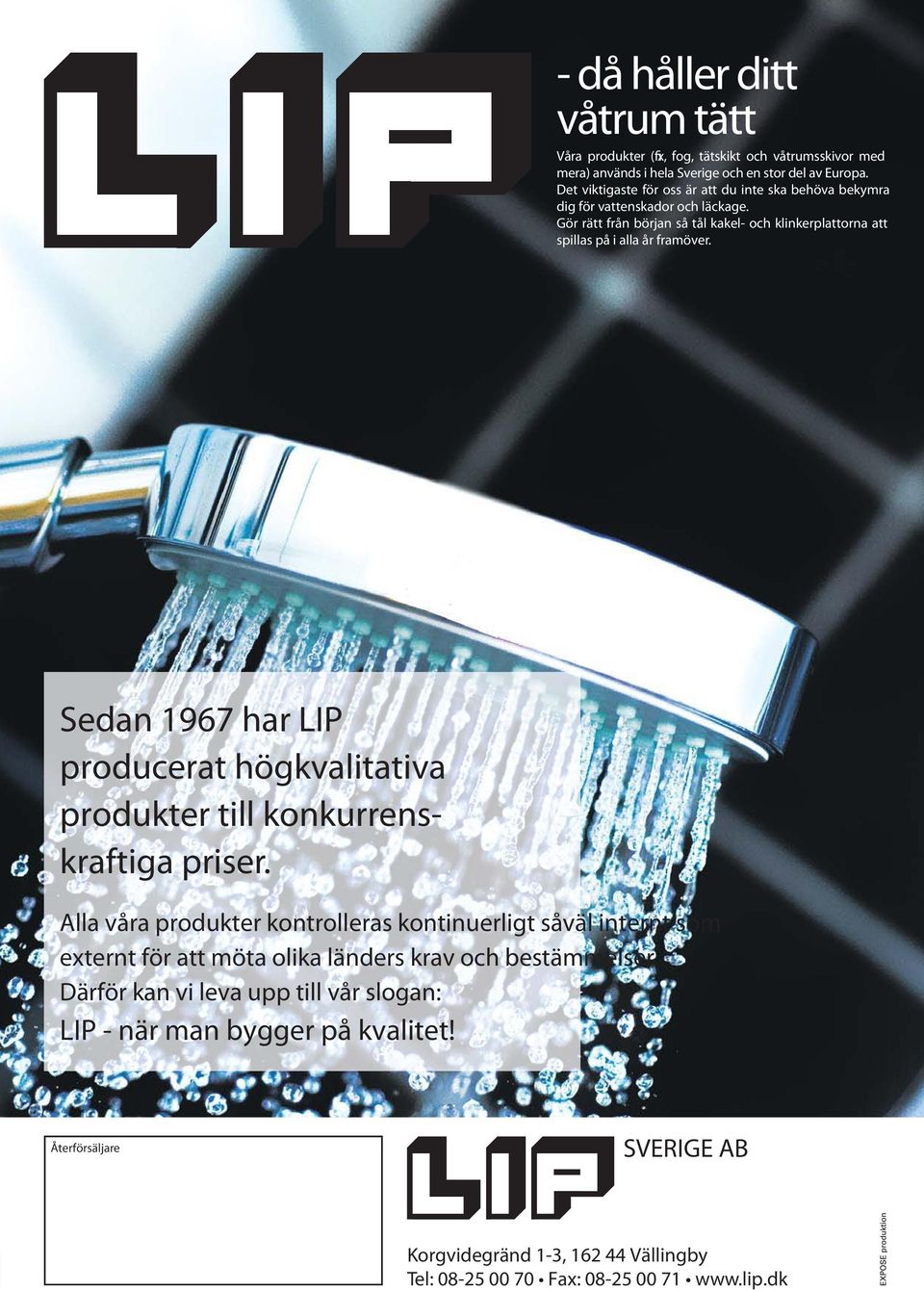

16 - då håller ditt våtrum tätt Våra produkter (fix, fog, tätskikt och våtrumsskivor med mera) används i hela Sverige och en stor del av Europa. Det viktigaste för oss är att du inte ska behöva bekymra dig för vattenskador och läckage. Gör rätt från början så tål kakel- och klinkerplattorna att spillas på i alla år framöver. Sedan 967 har LIP producerat högkvalitativa produkter till konkurrenskraftiga priser. Alla våra produkter kontrolleras kontinuerligt såväl internt som externt för att möta olika länders krav och bestämmelser. Därför kan vi leva upp till vår slogan: LIP - när man bygger på kvalitet! Återförsäljare SVERIGE AB Korgvidegränd -, 6 44 Vällingby T.lip.dk Sid. 6
