1 FREEWAVE sektioner trådlös centralapparat Installations och programmerings handbok Version /2003 Copyright för Crow Products Ltd Juli 2003 FreeWave 64 V1.0 och senare.

2 Dokument Utf. Datum Orig. Datum Sida b10d

3 Freewave 64 Innehållsförteckning Innehållsförteckning Innehållsförteckning...3 INTRODUKTION...7 KONFIGURATION AV INGÅNGAR... 8 KOMMUNIKATIONSPORTAR... 9 INKOPPLING I CENTRALAPPARATEN...10 FW64 LCD MANÖVERPANELER PROGRAMMERINGSLÄGE FÖRSTA GÅNGEN...13 För att lämna programmeringsläge...13 Programmering av centralapparat FW Återställning av förvald programinformation...14 Visa händelser ur minnet i manöverpanelens display...14 SEKTIONSPROGRAMMERING...15 Inläsning av radiodetektor: P540E 1-60E...15 Radera individuella radiokoder under sändning: P560E...15 Mottagen signalstyrka (RSSI) för radiosektioner: P570E...15 Sektioner 1-64 Koppling till sektionsgrupp 1-10: P341E-P404E...16 Sektionsgrupp tillval 1 Till-Frånkoppling: P411E-P420E...17 Sektionsgrupp tillval 2: P421E-P430E...18 Sektionsgrupp tillval 3: P431E-P440E...19 Sektionsgrupps Inpasseringsfördröjning: P461E-P470E...20 Utpasseringsfördröjningar för Områden: P841E-P844E...20 Inpasseringsfördröjningar i läge Stanna: P845E-P848E...20 Sektionsgrupps Typ av radiosignaler: P441E-P450E...21 Sektionsgrupps Talmeddelande nummer vid Larm: P451E-P460E...21 Sektionsgrupps Uppringningsscenario: P471E-P480E...22 Sektionsgrupps Contact ID-kod vid larm: P481E-P490E...22 Sektionsgrupps Contact ID-kod vid sabotage: P491E-P500E...23 Sektionsgrupps Kontonummer för rapporter: P501E-P510E...23 Responstid för trådbundna sektioner 61 64: P604E...23 Område A,B,C och D utgångsval 1: P511E,P611E,P711E,P811E...24 Område A,B,C och D utgångsval 2: P521E...25 Programmering av utgångar...26 Tillval för utgångar: P541E-P548E...26 Tillval 1 för larm till utgångar: P551E-P558E...27 Tillval 2 för larm till utgångar: P561E-P568E...28 Talmeddelande för utgång: P571E-P578E...29 Tidszoner för utgångars AUTOMATISK PÅ/AV : P581E-P588E...29 Tidszoner för styrning av utgångar: P591E-P598E...30 Beskrivning av grundprogrammering för reläutgångarna...30 Områdesprogrammering...31 Område "A B C D" manöverpanel tillval: P530E,P630E,P730E,P830E...31 Område "A B C D" Centralapparat tillval: P531E,P631E,P731E,P831E...32 Tidsstyrd TILL-FRÅN koppling av område: P529E,P629E,P729E,P829E...32 Område "A B C D" Tider och fördröjningar: P532E,P632E,P732E,P832E...33 Lokalt talmeddelanden vid Till/Frånkoppling: P533E,P633E,P733E,P833E...34 Lokalt talmeddelanden vid Till/Frånkoppling i läge Stanna: P534E,P634E,P734E,P834E...34 Dokument Utf. Datum Orig. Datum Sida b10d

4 Freewave 64 Innehållsförteckning PROGRAMMERA ANVÄNDARKODER...35 Användarkoder: P1E-P100E Hotlarmssiffra: P603E Användarkoden tillhör Anvädargrupp nummer: P101E-P200E Programmering av Handsändare: P550E Styrkoder vid fjärrstyrning via uppringande telefon: P741E-P746E Signalstyrka (RSSI) för handsändare: P580E Användargruppers Behörighet: P201E-P220E Användargruppers Tillval rättigheter: P221E-P240E Användargruppers Tillval för handsändare: P241E-P260E Användargruppers Handsändartyp: P261E-P280E Användargruppers styrning av utgångar PÅ: P281E-P300E Användargruppers styrning av utgångar AV: P301E-P320E Användargruppers tidsbegränsning: P321E-P340E Installatörskod (TEKNIKERKOD): P410E PROGRAMMERING AV UPPRINGARE...42 Programmera uppringare och villkor för uppringning: P750E Bestäm rapportformat för varje telefonnummer: P697E-P702E Telefonnummers försiffror: P690E Programmera telefonnummer: P691E-P696E Rapportscenarier: P752E-P755E Max antal kontaktförsök per scenarienummer: P756E-P759E Bestäm tillval för varje telefonnummer: P703E-P708E Systemhändelsers styrning till scenario: P791E-P807E Tillval för testuppringningar: P676E-P677E Tillval Områdes rapport via uppringare: P535E,P635E,P735E,P835E Scenarienummer vid TILL-FRÅN rapportering: P537E Scenario vid Övervakad frånkoppling: P538E,P638E,P738E,P838E CONTACT ID-KODER Områdes kontokoder med Contact ID: P536E P636E P736E P836E Contact ID Larmkod för sektionsgrupp: P481E-P490E Contact ID Larmkod för sektionssabotage: P491E-P500E Contact ID Larmkod för manuellt utlösta larm: P747E-P749E Diverse tillval uppringare: P605E-P607E P760E P769E-P770E PROGRAMMERING AV CENTRALAPPARAT...50 DIVERSE TILLVAL FÖR CENTRALAPPARAT: P601E DIVERSE TILLVAL FÖR CENTRALAPPARAT: P602E PROGRAMMERING AV MANÖVERPANEL...51 Manöverpanelers tillval: P640E-P669E Tillval för Knapp A & B på manöverpanel: P670E & P671E ARM & STAY knappars frånkoppling under utpassering: P519E-P520E, P619E-P620E, P719E-P720E, P819E-P820E Sida Dokument Utf. Datum Orig. Datum b10d

5 Freewave 64 Innehållsförteckning PROGRAMMERA FÖRDRÖJNINGAR OCH TIDER...54 Utgångars återställningstider: P761E-P768E...54 Utgångsfördröjning: P771E-P778E...54 Fördröjd rapport av nätspänningsfel: P769E...54 Fördröjd rapport vid sektionslarm: P770E...54 Fördröjningstid för Sektions inaktivitet: P779E...54 Tid 1 För övervakad radiosignal: P780E...55 Utgångs pulstider: P781E-P788E...55 Tid för dubbelpuls: P849E...55 Tid för summer i manöverpanel vid daglarm: P851E-P854E...55 Tid för utgångar vid daglarm: P855E-P858E...55 PROGRAMMERA REALTIDSKLOCKA OCH TIDSZONER...56 Inställning av realtidsklocka: P678E-P682E...56 Programmering av sommartid: P683E-P688E...56 Programmering av tidszon: P921E-P944E...57 DIVERSE INSTÄLLNINGAR OCH DIAGNOSTIKDATA...58 Dynamiska data: P689E P950E-P953E...58 Starta utskrift av händelser i minnet: P954E...58 Besvara inkommande samtal: P955E...58 Starta gångtest: P956E...58 Temporär bortkoppling av utgång: P957E...59 Dataöverföring via EE²-Kort (DTU): P958E-P959E...59 Återställning till förval: P960E-P967E...59 TALMEDDELANDEN...60 Inspelning av meddelanden: P890E...60 Uppspelning av inspelade meddelanden: P900E...60 Inställning av uppspelningens ljudvolym: P860E...60 Val av kundanpassat TILL -meddelande: P861E-P864E...61 Val av kundanpassat FRÅN -meddelande: P865E-P868E...61 Val av kundanpassat TILL -meddelande i läge STANNA: P869E-P872E...61 Sektionsgrupps Talmeddelande nummer vid Larm: P451E-P460E...62 Diverse talmeddelanden vid larm uppringt (telefon): P881E-P889E...62 Val av kundanpassat meddelande för utgångar PÅ: P891E-P898E...62 Val av kundanpassat meddelande för utgångar AV: P901E-P908E...63 Diverse talmeddelanden vid larm lokalt (högtalare): P912E- P920E...63 HANDHAVANDE VID FJÄRRSTYRNING...64 LOKAL STYRNING AV UTGÅNGAR SAMMANFATTNING AV PROGRAMMERING...66 INSTALLATION AV UPPRINGARE...67 SAMMANSTÄLLNING AV CONTACT ID KODER I FW Andra vanliga Contact ID-koder...68 BILAGOR...69 Dokument Utf. Datum Orig. Datum Sida b10d

6 Freewave 64 Innehållsförteckning Sida Dokument Utf. Datum Orig. Datum b10d

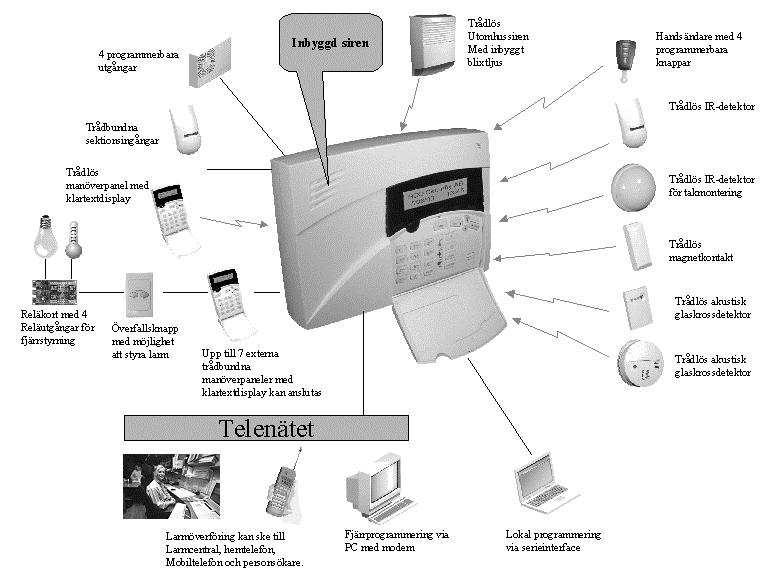

7 Freewave 64 INTRODUKTION INTRODUKTION Den trådlösa centralapparaten FreeWave 64 har konstruerats för att ge det mesta och det bästa både för installatörer och för användare. Bland egenskaperna kan nämnas enkel installation, enkel programmering och enkelt handhavande för detta system som är både tillförlitligt, funktionellt och med elegant design. Med många års erfarenhet av produktion för säkerhetsbranschen och lyhörda för vad branschen vill ha är vi stolta att kunna presentera en helt ny generation av centralapparater. Freewave 64 är utvecklad och tillverkad i Nya Zeeland och har hög kvalitet med många funktioner. Endast de bästa tänkbara komponenterna har använts för att garantera hög tillförlitlighet. Denna handbok kommer att leda genom installationen och programmeringen av centralapparaten. Dessutom finns det ytterligare information att få i den medföljande Användarhandboken. LEVERANSENS INNEHÅLL Denna förpackning för Freewave 64 (FW64) skall innehålla följande: 1 x PW64 Centralapparat 1 x Ackumulator 12V, 1,3 Ah 4 x 2k2 (röd, röd, röd) ändmotstånd 4 x 4k7 (gul, violett, röd) ändmotstånd 4 x 8k2 (grå, röd, röd) ändmotstånd 1 x FW64 Användarhandbok 1 x FW64 Installation & Programmeringshandbok Om något av ovanstående saknas, kontakta då omedelbart din leverantör. Dokument Utf. Datum Orig. Datum Sida b10d

8 Freewave 64 INTRODUKTION KONFIGURATION AV INGÅNGAR Förutom de 60 trådlösa sektionerna har PW64 också tre separata, programmerbara, övervakade, analoga sektionsingångar enligt följande: 2 programmerbara detektoringångar 1 programmerbar sabotageingång Varje ingångsslinga kan vara normalt sluten eller balanserad med ett eller flera ändmotstånd beroende på hur ingången programmerats. SEKTIONSINGÅNGAR De två trådbundna ingångarna (1+3 och 2+4) kan fritt tilldelas följande funktioner: Typ 1 Enkel sektion, normalt sluten Typ 2 Enkelbalanserad sektion med 2k2 ändmotstånd utan extra sabotageskydd Typ 3 Dubblerad dubbelbalanserad sektion med ändmotstånd utan extra sabotageskydd Typ 4 Dubblerad dubbelbalanserad med sabotageskydd för brott och kortslutning I tabellen nedan visas vilka motstånd som krävs för de olika typerna av sektioner. Hänvisningen till lysdioder med fet stil berör programmering av adresserna P601E och P602E. Om valet av ändmotstånd för adress P601E är angiven som På betyder det att ingången är enkel och balanserad med 2K2 ändmotstånd men om dubbelbalansering används för samma ingång (P602E tillval 1och 2) så innebär det att sabotageskyddets motstånd är 2K2. Utan dubbelbalansering är ingång 1 = sektion 61 och ingång 2 = sektion 62. Om dubblerad och dubbelbalanserad slinga är vald kommer sektionerna 61 och 63 att vara på ingångarna och sektionerna 62 och 64 på ingångarna Sektions typ Låga sektionsnumret Höga sektionsnumret Sabotage Typ 1 P601E 6 av, P602E 1&2 på Sluten slinga Inget Inget Typ 2 P601E 6 av, P602E 1&2 på 2k2 Inget Inget Typ 3 P601E 6 av, P602E 1&2 på 4k7 8k2 Används inte Typ 4 P601E 6 av, P602E 1&2 på 4k7 8k2 2k2 Typ 1 (sluten slinga, utan sabotage) Typ 3 (Dubblerade sektioner, 4k7 och 8k2 utan sabotage) Larmkontakt Larmkontakt NC eller NO NC eller NO NC 4K7 8K2 Typ 2 (Enkel sektion, utan sabotage) Typ 4 (Dubblerade sektioner, 4k7 och 8k2 med sabotage 2k2) Larmkontakt Larmkontakt NC eller NO NC eller NO NO (eller) NC 4K7 8K2 Sabotage 2K2 Motstånd över larmkontakt 2K2 Balanseringsmotstånd Sida Dokument Utf. Datum Orig. Datum b10d

9 Freewave 64 INTRODUKTION TMP- SABOTAGE/NYCKELOMKOPPLARE Det finns en 24-timmars sabotageslinga för skydd av centralapparatens kapsling, yttre sirener etc. Denna sabotageslinga kan programmeras på två olika sätt (P601E5E), antingen normalt sluten eller balanserad med 2k2 ändmotstånd. Vad som skall hända när denna slinga aktiveras är också programmerbart. Sabotageslingan kan även fungera med dubbel funktion i form av två ingångar för nyckelomkopplare. Funktionen som nyckelomkopplare programmeras för något område (A, B, C eller D) under adresserna P531E, P631E, P731E eller P831E, tillval 1 eller 2. Om nyckelomkopplare används skall sabotageslingan kopplas in som Typ 4 enligt figur på föregående sida 8. Nyckelförbikopplare 1 hanteras med kortslutning av motstånd 4k7. Nyckelförbikopplare 2 hanteras med kortslutning av motstånd 8k2. EOL motstånd på 2k2 skall alltid användas vid nyckelförbikoppling. Då endast sabotage nyttjas krävs inte EOL motstånd. AC Här ansluts två ledare (ingen polaritet) från transformatorn. I kapslingen för FW64 finns en transformator med inbyggd termosäkring monterad med de tekniska specifikationerna 1.4 A vid 17 V AC. EARTH Ansluts till lämplig jord. BATTERY Anslut här den laddningsbara, 12-volt ackumulatorn för reservdrift med de två ledarna (röd och svart) som finns med i leveransen. Laddningsströmmen är begränsad till maximalt 300 ma. OBS! Notera polaritet (röd = plus, svart = minus). LINE IN Till dessa två skruvar ansluts inkommande telelinje. Denna telelinje används av uppringaren för att rapportera larm och andra händelser till mottagare. LINE OUT - Till dessa två skruvar ansluts telefoner och annan utrustning som skall nyttja samma telelinje (helst inte). Med denna inkoppling kan centralapparaten kontrollera att linjen finns tillgänglig när den verkligen behövs. UTGÅNGAR 12 VOLT DC Det finns tre utgångar för 12 V DC på kretskortet i PW64. De skyddas av en automatiskt återgående säkring och används för att strömförsörja detektorer, sirener och annan yttre utrustning. Utgångarna är märkta 12V respektive 0V (eller POS respektive NEG vid kommunikationsbussen). Dessa utgångar kan belastas med maximalt 1 A. OUTPUT 1 Denna helt programmerbara utgång driver summern som sitter i centralapparatens kapsling. VARNING: Rör inte de två stiften märkta Piezo när utgång 1 är aktiverad. OUTPUT 2 - Denna helt programmerbara utgång, typ FET, kan belastas med upp till 1.5 A vid 12 V DC. OUTPUT 3 - Denna helt programmerbara utgång är en öppen kollektorutgång av transistortyp som kan belastas med maximalt 500 ma. OUTPUT 4 Denna utgång driver reläet på kretskortet. Den gemensamma kontakten common i reläet är ansluten till den tre vägs bygel som sitter emellan skruvplintarna. Om bygeln inte sitter på plats är den gemensamma kontakten spänningsfri. Om bygeln sitter mellan mittstiftet och det nedre stiftet är den gemensamma kontakten ansluten till +12 V. Om bygeln sitter mellan mittstiftet och det övre stiftet är den gemensamma kontakten ansluten till 0 V. KOMMUNIKATIONSPORTAR KBD-anslutning Manöverpanel som är monterad i centralapparatens lucka är försedd med kablage som skall jackas in i kontakten märkt med KBD. RCVR-anslutning Radiomottagare som monteras inne i centralapparaten skall jackas in till kontakten märkt med RCVR. KEYPAD-anslutning Skruvarna märkta POS, NEG, CLK, och DAT är till för anslutning av yttre manöverpaneler och mottagare, om några sådana används. Det finns även ett utgångskort med fyra reläer som kan anslutas här. SERIAL-PORT Denna seriella port är till för anslutning av RS232 seriellt kort eller DTU-kortet för dataöverföring. Via det seriella kortet kan skrivare eller PC för direkt nedladdning/inhämtning anslutas. DTU-kortet medger backup och återinstallation av program. Dokument Utf. Datum Orig. Datum Sida b10d

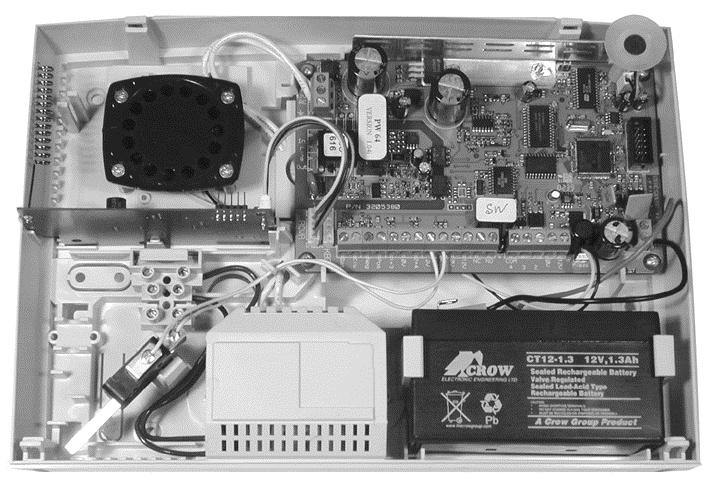

10 Freewave 64 INKOPPLING I CENTRALAPPARATEN INKOPPLING I CENTRALAPPARATEN Anslutning Telelinje Anslutning Nätspänning 220V~ 0V Utgång 1: -Programmerbar -Ansluten till intern siren Utgång 2: -Max 1,5A vid 12VDC -Programmerbar -Kan driva högtalarsiren På 8 Ohm, 10 W Utgång 3: -Max 500 ma vid 12 VDC -Programmerbar Stift för reläutgång 4. Tag bort bygeln helt för spänningsfri kontaktfunktion. Bygeln mellan de två övre stiften ger minus (0V) till COM. Med bygeln mellan de två nedre stiften får COM +12V. Sida Dokument Utf. Datum Orig. Datum b10d

11 Freewave 64 INKOPPLING I CENTRALAPPARATEN FW64 LCD MANÖVERPANELER FUNKTIONER Manöverpanelen i FW64 LCD har 21 bakgrundsbelysta knappar av silikongummi, en display med 16 tecken vardera på två rader, samt en summer. Allt är monterat i en vit plastkapsling. Extra manöverpaneler ansluts till centralapparaten, om så önskas via en kommunikationsbuss till anslutningar märkta Pos, Neg, Clk och Dat. KNAPPAR De 21 gummiklädda knapparna används för följande funktioner: - Vid normalt handhavande används sifferknapparna för att trycka in användarkoder. I programmeringsläge används de för att ange programadresser och för att skriva in nya värden Knappar med text används som funktionsknappar för den funktion texten indikerar och trycks normalt in före andra knappar. För att exempelvis temporärt bortkoppla en sektion trycks först knappen <BYPASS> in och sedan de två siffrorna som representerar den sektion som skall kopplas bort, t.ex. 01 för sektion 1, 09 för sektion 9 och 15 för sektion 15. Valet av sektioner visas på manöverpanelens display. Knappen <PROGRAM> trycks in först innan man sedan väljer meny i programmet. Om man trycker <PROGRAM> 24 <ENTER> väljer denna användarkod 24 oavsett vilket av de två programmeringslägena programmet står i. PROGRAM -knappen används också före huvudkod (Master) eller installatörskod (teknikerkod) för att komma in i något programmeringsläge från normalt driftsläge. Knappen ENTER används in när man är klar med intryckningen av en nummerserie, t.ex. när man trycker in sin användarkod vid till- och frånkoppling. Användarkoden kan innehålla mellan 1 6 siffror. Koden accepteras inte av centralapparaten förrän knappen ENTER tryckts in. CONTROL-knappen, om den används, kan i dagläge antingen styra en utgång På eller Av, eller stänga av larm som aktiverats i dagläge. Utgången Control kan användas för att styra yttre utrustning som garagedörrsöppnare, el lås, belysning etc. LYSDIODSINDIKERINGAR Lysdioderna används för att visa olika systemstatus, t.ex. larm vid tekniska fel (Trouble) eller om någon sektion bortkopplats. De visar även om systemet är till- eller frånkopplat samt om systemet är klart att tillkopplas (Ready) innan tillkoppling kan ske. KNAPPSATSSABOTAGE (Larm vid för många felaktigt intryckta koder) Knapplarm eller Knappsatssabotage aktiveras när fyra fel koder tryckts in efter varandra. Centralapparaten kommer inte att blockera knappsatsen i detta läge utan helt enkelt skapa ett larm som kan rapporteras till larmcentral via uppringare. Om en rätt användarkod trycks in återställs knappsatssabotaget men händelsen finns lagrad i minnet och i knappsatsens display visas Ny handelse som en indikering att en ny händelse lagts till i minnet. Dokument Utf. Datum Orig. Datum Sida b10d

12 Freewave 64 INKOPPLING I CENTRALAPPARATEN TILLDELNING AV ADRESSER TILL MANÖVERPANELER Det är möjligt att ansluta upp till åtta manöverpaneler till centralapparaten PW64. En manöverpanel sitter redan monterad i centralapparatens lucka med adressen 1. Om extra manöverpaneler monteras, tänk då på att dessa måste tilldelas en egen, unik adress så att inte konflikt uppstår på kommunikationsbussen. Se manualen som medföljer varje extra manöverpanel. VIKTIGT!!: OM MANÖVERPANELERS ADRESSER ÄNDRAS MÅSTE ALL SPÄNNING TILL SYSTEMET BRYTAS OCH SEDAN KOPPLAS PÅ IGEN FÖR ATT CENTRALAPPARATEN SKA KUNNA REGISTRERA DEN NYA ADRESSEN!! Den åtta poliga omkopplaren i manöverpanelen används för att välja dess adress samt vilken typ av centralapparat den är inkopplad till. Se tabellerna nedan för hur dessa omkopplar skall användas. Tilldelning av adresser till manöverpaneler Ställ in omkopplare 1 3 enligt följande: Omkopplare 1 Omkopplare 2 Omkopplare 3 Manöverpanel nr. 1 OFF OFF OFF Manöverpanel nr. 2 ON OFF OFF Manöverpanel nr. 3 OFF ON OFF Manöverpanel nr. 4 ON ON OFF Manöverpanel nr. 5 OFF OFF ON Manöverpanel nr. 6 ON OFF ON Manöverpanel nr. 7 OFF ON ON Manöverpanel nr. 8 ON ON ON Tilldelning av typ av centralapparat Ställ in omkopplare 5 7 enligt följande: Omkopplare 5 Omkopplare 6 Omkopplare 7 FW-64 ON ON OFF Inställning av sabotage hantering Ställ in omkopplare 8 enligt följande: Omkopplare 8 Använd INTE sabotage Använd sabotage ON OFF Sida Dokument Utf. Datum Orig. Datum b10d

13 Freewave 64 PROGRAMMERINGSLÄGE FÖRSTA GÅNGEN PROGRAMMERINGSLÄGE FÖRSTA GÅNGEN Det finns två programmeringslägen för centralapparaten FW64. Det första kallas användares programmeringsläge eller Klient som gör det möjligt för systemets användare att lägga till, ändra eller radera användarkoder. Det andra läget kallas installatörsläge eller programmeringsläge för Tekniker. I detta programmeringsläge kan ALLA programmerade data ändras. Hur man kommer in i de två programmeringslägena beskrivs nedan. I manualen är knapptryckning på knapparna PROG och ENTER utbytta till förkortningar P & E. Ex. P211E, för att ange behörighet för användarkod 11. BEHÖRIGHET TILL INSTALLATÖRSLÄGET VID UPPSTART När spänningen kopplas in första gången och med centralapparatens sabotageingång öppen och ingen av områdena helt eller delvis tillkopplade, kommer centralapparaten inte bry sig om aktiverade sabotagelarm och förbereda centralapparaten för tillträde till installatörs programmeringsläge, om inte tillvalet med installatörsblockering tidigare valts (P601E4E). I detta läge kan man på manöverpanelen i centralapparaten trycka, <PROGRAM> - <ENTER>, vilket automatiskt ställer systemet i installatörs programmeringsläge. TILLTRÄDE TILL PROGRAMMERINGSLÄGEN VID NORMAL DRIFT Innan man kan öppna något programmeringsläge måste hela området vara frånkopplat, d.v.s. i något som kallas dagläge (inte tillkopplat i läge Stanna). Tryck då: <PROGRAM> - <Kod 1 (Masterkod)> - <ENTER> I displayen visas KLIENTLAGE Anm.: Förvald huvudkod (Master kod 1) är 1,2,3 Systemet är nu i användares programmeringsläge, vilket ger tillträde till programadresserna P1E till P100E (programmering av användarkoder). För att komma till Teknikerläge från Normaldriftsläge, tryck då: <PROGRAM> - <(Teknikerkod)> - <ENTER> I displayen visas TEKNIKERLAGE Anm.: Förvald teknikerkod (P410E) är 0,0,0,0,0,0 (6st nollor) Enligt förvald programmering kan tekniker gå direkt till teknikerläge från normalt driftsläge förutsatt att systemet är helt frånkopplat (inga områden helt eller delvis tillkopplade). Denna programmering med direkt tillträde för tekniker kan ändras under programadress P601E, tillval 3. För att lämna programmeringsläge För att lämna programmeringsläge när programmeringen är klar, tryck: <PROGRAM> - <ENTER> Systemet är nu i normalt driftsläge och alla ändringar kommer nu att ha ersatt tidigare värden. Anm.: I programmeringsläge är alla sabotage- och 24-timmarssektioner bortkopplade, vilket ger tillträde till centralapparaten, sirener etc. Det går inte att koppla till något område i programmeringsläge. När detta läge lämnas kontrolleras alla ingångar och om något sabotageskydd eller 24-timmars sektion står i larmläge kommer ett larm att lösas ut. Anm.: Det finns flera alternativ under en adress, nummer 0 och 9 har specialfunktioner. Om man trycker 0 vid en adress kommer alla tillval under att adressen att var Av medan intryckning av 9 kommer att ställa alla tillval under adressen i läge På. Dokument Utf. Datum Orig. Datum Sida b10d

14 Freewave 64 PROGRAMMERINGSLÄGE FÖRSTA GÅNGEN Programmering av centralapparat FW64 Programmeringssekvensen följer alltid samma mönster när något av programmeringslägen öppnats. <PROGRAM> - <1,2,3 eller 4 siffrors adress> - <ENTER> 3 korta pip om OK - 1 långt piiip om något inte stämmer I displayen visas aktuell meny samt aktuellt värde eller nuvarande status Ange nytt värde eller önskat tillvalsnummer <Nytt värde> - <ENTER> 3 korta pip om OK - 1 långt piiip om något är fel Ett programmeringsexempel visas nedan. Användare 23 (P23E) skall programmeras för kod P 23 E 2,5,8,0 E I detta exempel representerar <P> knappen PROGRAM, <23> representerar aktuell programadress, 2580 är själva koden och slutligen står <E> för knappen ENTER. Återställning av förvald programinformation (Endast i teknikerläge) Det finns flera olika metoder att återta den förvalda programmeringen. Dessa beskrivs i detalj på sidan 59, t.ex. för att återställa användarkoderna (P 960E) Tryck <PROGRAM> <ENTER> 3 pip När olika förvalda värden återtagits kommer även alla funktioner som är beroende av dessa att återställas till förval. Till exempel förval för användarkoder P960E kommer att återställas till de värden som återfinns i sammanfattningen av programmet som hittas i slutet av denna handbok. De förvalda värdena finns där för att förenkla installation och reducera den tid som behövs för att få systemet driftsklart. Visa händelser ur minnet i manöverpanelens display Centralapparaten FW64 har ett händelseminne som lagrar de 255 senast inträffade händelserna, inklusive larm, fel och till- och frånkoppling av område. Händelserna sparade i minnet kan visas i displayen med början av den senaste händelsen och sedan bakåt till den äldsta sparade. I displayen visas "NY HANDELSE" om det finns ett larm som inte visats tidigare. För att titta på händelserna i minnet trycker man bara på knappen MEM varefter händelserna börjar visas. Först med eventuella aktuella fel, som fortfarande är aktiva. Sedan med den senast inträffade händelsen först och därefter, med 2,5 sekunders intervall, de allt äldre händelserna en efter en. Det går även att bläddra igenom händelserna manuellt lite snabbare genom att trycka på knappen MEMORY igen. För varje händelse som visas hörs ett kort pip. Till varje händelse hör datum och klockslag när händelsen inträffade samt en kort beskrivning. Om texten är för lång för att visas i sin fulla längd kan återstående text visas genom att man trycker på knappen < BYPASS> för att flytta framåt och sedan på knappen < STAY> för att stega bakåt igen. Aktuella systemfel När man väljer att visa händelser i minnet, genom att trycka på knappen <MEM>, kommer först alla befintliga systemfel att visas. Det finns upp till åtta olika systemfel som kan visas i displayen. Om det inte finns några aktuella systemfel visas texten Inga aktuella fel. De åtta olika typer av systemfel som kan visas återfinns i tabellen nedan: AKTUELLA SYSTEMFEL 1 Batteri Lagt 5 Handsandares Batteri lagt eller 12V sakring trasig 6 Overvakad detektor fel 3 Telelinjefel 7 Tid inaktiv sektion ute 4 Radiodetektors batteri lagt 8 Uppringares kvittering utebliven Sida Dokument Utf. Datum Orig. Datum b10d

15 Freewave 64 SEKTIONSPROGRAMMERING SEKTIONSPROGRAMMERING Det finns 64 tillgängliga sektioner i centralapparaten FW64 panel. De första 60 är trådlösa sektioner medan sektionerna ansluts via kabel till ingångar på centralapparatens kretskort. Funktionen och egenskaperna för sektionerna bestäms av dess tilldelning till en av tio sektionsgrupper. I grupperna anges information om områden och dess sektioner, inpasseringsfördröjningar, typ av radio och andra villkor. En sektion med gruppnumret 0 innebär att sektionen inte används. Inläsning av radiodetektor: P540E 1-60E Under denna adress läses radiobaserade passiva IR-detektorer, magnetkontakter och andra trådlösa detektorer in i programmet i centralapparaten FW64 och tilldelas sektionsnummer. För att läsa in en radiodetektor, för exempelvis sektion 1, tryck P540E1E. Från manöverpanelen hörs pip med en sekunds mellanrum. Nu har du 30 sekunder på dig att aktivera detektorn som skall läsas in. Aktivera sabotagekontakten i den detektor som skall läsas in under denna adress (sektion 1). Ljuden från manöverpanelen tystnar och lysdioden för inlärning slocknar när detektorn lagrats. Upprepa proceduren för alla radiodetektorerna och ange sektionsnummer enligt önskemål. Kom ihåg att för att en sektion ska fungera måste den ha tilldelats en sektionsgrupp under programadresserna P341E - P404E. Se sidan 16. Adress Beskrivning P540E Till exempel: P540E2E Radiosektion 2 P540E3E Radiosektion 3 P540E60E Radiosektion 60 Radera individuella radiokoder under sändning: P560E För att radera en enda radiokod, upprepa inlärningsproceduren, men i inlärningsläget skall knappen Enter tryckas utan att någonting sänds så raderas koden från aktuell adress. För att radera en detektor då sektionsnummer är okänt. Börja med att ställa om samtliga sektionsgrupper till typ 0 i adress P441E-P450E. Tryck sedan P560E, då börjar samma signalering som vid inläsning. Den detektor som under en period på 30 sekunder sänder någontin, kommer att raderas från centralens programmering. Obs! Här finns det en risk att någon annan detektor sänder sin periodsändning. Den kommer då att raderas. Om sektionsgruppenm har sändartyp 5, eller 6 under adresserna P441 - P450E, se sidan 21, så kommer centralapparaten bara att radera sändning av sabotagekontaktens öppning. Dvs att de kommer fortfarande liggga kvar, och fungera med sin sektion öppen sändning, och även generera alarm. Centralapparaten kommer dock ignorera sabotage från en sådan sektion. Adress Beskrivning P560E Radera en sänd radiokod från alla minnesplatser Mottagen signalstyrka (RSSI) för radiosektioner: P570E Centralapparaten kan visa signalstyrkan för signalen från individuella detektorer. För att minska risken för hopblandning när flera detektorer finns kommer centralapparaten bara att visa signalstyrkan från den detektor som anges vid denna adress. Detektorn måste finnas inlagd i systemet för att detta skall fungera. Testet av signalstyrka kan nås från både användares och teknikers programmeringsläge. I användares programmeringsläge måste tillval 7 under adresserna P221E - P240E, se sidan 38, tilldelats användarkoden för att kunna testa signalstyrkan. För att visa signalstyrkan för detektor nummer 10, tryck P570E10E. Adress Beskrivning P570E 1-60E Till exempel: P570E2E Radiosektion 2 P570E3E Radiosektion 3 P570E60E Radiosektion 60 Aktivera nu detektorn och gå tillbaka till manöverpanelen. Signalnivån för den senaste sändningen från detektor nummer 10 kommer att visas i displayen med ett värde mellan %. Signaler från andra sändare kommer att ignoreras under test av signalstyrka. Dokument Utf. Datum Orig. Datum Sida b10d

16 Freewave 64 SEKTIONSPROGRAMMERING Sektioner 1-64 Koppling till sektionsgrupp 1-10: P341E-P404E Här anger du vilken sektionsgrupp varje sektion tillhör. Det är sedan mot sektionsgrupperna (1-10) som all parametrisering sker. Som t.ex. brandsektioner, 24 timmars. P341E Sektion 1 tillvalsgrupp (Förprogrammerad för inpassering) Område A P342E Sektion 2 tillvalsgrupp (Förprogrammerad för entreväg) Område A P343E Sektion 3 tillvalsgrupp (Förprogrammerad för entreväg) Område A P344E Sektion 4 tillvalsgrupp (Normal sektion) Område A P345E Sektion 5 tillvalsgrupp (Normal sektion) Område A P346E Sektion 6 tillvalsgrupp (Normal sektion) Område A P347E Sektion 7 tillvalsgrupp (Normal sektion) Område A P348E Sektion 8 tillvalsgrupp (Normal sektion) Område A P349E Sektion 9 tillvalsgrupp (Normal sektion) Område A P350E Sektion 10 tillvalsgrupp (Normal sektion) Område A P351E Sektion 11 tillvalsgrupp (Normal sektion) Område A P352E Sektion 12 tillvalsgrupp (Normal sektion) Område A P353E Sektion 13 tillvalsgrupp (Normal sektion) Område A P354E Sektion 14 tillvalsgrupp (Normal sektion) Område A P355E Sektion 15 tillvalsgrupp (Normal sektion) Område A P356E Sektion 16 tillvalsgrupp (Förprogrammerad för Brand) Område A P357E Sektion 17 tillvalsgrupp P358E Sektion 18 tillvalsgrupp P359E Sektion 19 tillvalsgrupp P360E Sektion 20 tillvalsgrupp P361E Sektion 21 tillvalsgrupp P362E Sektion 22 tillvalsgrupp P363E Sektion 23 tillvalsgrupp P364E Sektion 24 tillvalsgrupp P365E Sektion 25 tillvalsgrupp P366E Sektion 26 tillvalsgrupp P367E Sektion 27 tillvalsgrupp P368E Sektion 28 tillvalsgrupp P369E Sektion 29 tillvalsgrupp P370E Sektion 30 tillvalsgrupp P371E Sektion 31 tillvalsgrupp P372E Sektion 32 tillvalsgrupp P373E Sektion 33 tillvalsgrupp P374E Sektion 34 tillvalsgrupp P375E Sektion 35 tillvalsgrupp P376E Sektion 36 tillvalsgrupp P377E Sektion 37 tillvalsgrupp P378E Sektion 38 tillvalsgrupp P379E Sektion 39 tillvalsgrupp P380E Sektion 40 tillvalsgrupp P381E Sektion 41 tillvalsgrupp P382E Sektion 42 tillvalsgrupp P383E Sektion 43 tillvalsgrupp P384E Sektion 44 tillvalsgrupp P385E Sektion 45 tillvalsgrupp P386E Sektion 46 tillvalsgrupp P387E Sektion 47 tillvalsgrupp P388E Sektion 48 tillvalsgrupp P389E Sektion 49 tillvalsgrupp P390E Sektion 50 tillvalsgrupp P391E Sektion 51 tillvalsgrupp P392E Sektion 52 tillvalsgrupp P393E Sektion 53 tillvalsgrupp P394E Sektion 54 tillvalsgrupp P395E Sektion 55 tillvalsgrupp P396E Sektion 56 tillvalsgrupp P397E Sektion 57 tillvalsgrupp P398E Sektion 58 tillvalsgrupp P399E Sektion 59 tillvalsgrupp P400E Sektion 60 tillvalsgrupp P401E Sektion 61 tillvalsgrupp (Normal sektion) Område A P402E Sektion 62 tillvalsgrupp (Normal sektion) Område A P403E Sektion 63 tillvalsgrupp P404E Sektion 64 tillvalsgrupp Sida Dokument Utf. Datum Orig. Datum b10d

17 Freewave 64 SEKTIONSPROGRAMMERING Sektionsgrupp tillval 1 Till-Frånkoppling: P411E-P420E Tillval 1 Tilldelad till område A Sektion i denna sektionsgrupp tillhör område A. Om en sektionsgrupp är tilldelad mer än ett område, måste alla dessa områden vara tillkopplade innan den kan generera ett larm. Tillval 2 Tilldelad till område B Sektion i denna sektionsgrupp tillhör område B. Om en sektionsgrupp är tilldelad mer än ett område, måste alla dessa områden vara tillkopplade innan den kan generera ett larm. Tillval 3 Tilldelad till område C Sektion i denna sektionsgrupp tillhör område C. Om en sektionsgrupp är tilldelad mer än ett område, måste alla dessa områden vara tillkopplade innan den kan generera ett larm. Tillval 4 Tilldelad till område D Sektion i denna sektionsgrupp tillhör område D. Om en sektionsgrupp är tilldelad mer än ett område, måste alla dessa områden vara tillkopplade innan den kan generera ett larm. Tillval 5 Är en sektion i Stanna läge Sektion i denna sektionsgrupp är en sektion som är aktiv vid tillkopplad i läge Stanna. Om gruppen ingår i mer än ett område, måste alla områden tilldelade denna sektionsgrupp vara tillkopplade innan den själv blir tillkopplad. Tillval 6 Kan bortkopplas manuellt Sektion med detta gruppnummer kan bortkopplas manuellt. Tillval 7 Kan bortkopplas automatiskt Sektionsgrupp med detta tillval bortkopplas om den står i larmläge efter utpasseringstiden. Tillval 8 Är en dagsektion Sektionsgrupper med detta tillval kommer att aktivera dörrklockefunktion när området tilldelat sektionsgruppen är frånkopplat. När området är tillkopplat fungerar sektionsgruppen som en vanlig larmande sektionsgrupp. P411E Sekt.grp 1 (Förprogrammerad för första sektion ) P412E Sekt.grp 2 (Förprogrammerad för éntreväg sektion ) P413E Sekt.grp 3 (Förprogrammerad för normal sektion ) P414E Sekt.grp 4 (Förprogrammerad för brand sektion ) P415E Sekt.grp P416E Sekt.grp P417E Sekt.grp P418E Sekt.grp P419E Sekt.grp P420E Sekt.grp 10 (Förprogrammerad för normal sektion till sektion 61 & 62) Dokument Utf. Datum Orig. Datum Sida b10d

18 Freewave 64 SEKTIONSPROGRAMMERING Sektionsgrupp tillval 2: P421E-P430E Tillval 1, 24-timmars sektion Sektion med detta gruppnummer är inkopplad hela tiden och kommer att lösa ut larm när den aktiveras. Om sektionsgruppen har inpasseringsfördröjning programmerad, måste sektionen stå i larmläge längre än fördröjningstiden för att larm skall aktiveras. Tillval 2, 24-timmars brandsektion Sektion med detta gruppnummer är inkopplad hela tiden och kommer att lösa ut larm när den aktiveras. En 24-timmars brandsektion kommer att ge pulserande larmutgångar för att skilja larmet från vanligt 24- timmars larm. Samma fördröjning gäller som för tillval 1. Kontrollera att sektionsgrupp med detta tillval får rätt Contact ID kod i adress P481E-P490E. Se sidan 22. Tillval 3, 24-timmars sektion med automatisk återställning Sektion med detta gruppnummer är inkopplad hela tiden och kommer att lösa ut larm när den aktiveras. I motsats till de två tillvalen ovan kommer utlöst larm att återställas när sektionen återställs utan att någon kod behöver användas. Samma fördröjning gäller som för tillval 1. Tillval 4, Är alltid ENDAST en dagtidssektion Sektion med detta gruppnummer kommer alltid att vara en dagsektion, med dörrklockefunktion. Den kommer bara att fungera det och aldrig utgöra en del av normala inbrottslarmsektioner. Tillval 5, Är en efterföljarsektion Sektion med detta gruppnummer kommer att ha inpasseringsfördröjning (lämplig tid måste även programmeras för samma grupp) förutsatt att en sektion som inte programmerats som efterföljare startat en inpasseringsfördröjning. Tiden under inpasseringsfördröjning för sektionsgruppen, skall ställas lika som första sektionen. Se adress P461E-P470E, sidan 20. Om ingen inpasseringsfördröjning startat i annan sektionsgrupp, kommer denna sektionsgrupp att ge larm direkt. Tillval 6, Är en dubbelpulssektion Sektion med detta gruppnummer måste aktiveras två gånger inom tidsperioden för dubbelpuls (P849E) innan larm utlöses. Som ett alternativ kan två olika sektioner med dubbelpulsfunktion aktiveras en gång vardera för att larm skall aktiveras, förutsatt att de båda är i tillkopplat läge. Dessutom kommer sektionen att lösa ut larm om den står i larmläge under hela den tid som programmerats som Dubbelpulstid. Tillval 7 Tillkoppling kan ske även om sektionen inte är stängd Område med sektionsgrupper med detta tillval kommer INTE att tillkopplas till om någon sektion står i larmläge när tillkoppling ska ske (se P530E, P630E, P730E och P830E, tillval 1). så medger detta tillval att individuella sektions grupper fortfarande kan tillkopplas. Tillval 8, Är sektion som blockerar siren Sektionsgrupp med detta tillval kommer att styra programmerade utgångar vid larm en gång till dess att området frånkopplas och sedan tillkopplas på nytt. P421E Sekt.grp 1 (Förprogrammerad för första sektion ) -, -, -, -, -, -, -, - P422E Sekt.grp 2 (Förprogrammerad för éntreväg sektion ) -, -, -, -, 5, -, -, - P423E Sekt.grp 3 (Förprogrammerad för normal sektion ) -, -, -, -, -, -, -, - P424E Sekt.grp 4 (Förprogrammerad för brand sektion ) -, 2, -, -, -, -, -, - P425E Sekt.grp 5 -, -, -, -, -, -, -, - P426E Sekt.grp 6 -, -, -, -, -, -, -, - P427E Sekt.grp 7 -, -, -, -, -, -, -, - P428E Sekt.grp 8 -, -, -, -, -, -, -, - P429E Sekt.grp 9 -, -, -, -, -, -, -, - P430E Sekt.grp 10 (Förprogrammerad för normal sektion till sektion 61 & 62) -, -, -, -, -, -, -, - Sida Dokument Utf. Datum Orig. Datum b10d

19 Freewave 64 SEKTIONSPROGRAMMERING Sektionsgrupp tillval 3: P431E-P440E Tillval 1 Sänd flera rapporter via uppringare Sektion med detta gruppnummer kommer att sända flera larmrapporter via uppringaren. Om detta tillval inte används kommer bara ett larm att sändas under varje tillkopplingsperiod. Tillval 2 Sektion är kontrollerad för inaktivitet Sektion med detta gruppnummer kommer att kontrolleras för inaktivitet. Varje gång som en detektor aktiveras i frånkopplat läge nollställs tiden programmerad för inaktivitet (P779, se sidan 54). Om sektionens område tillkopplas kommer tiden att stoppas med aktuell tid sparad. När området frånkopplas fortsätter tiden att löpa med. Om inaktivitets tiden för sektionen överstiger programmerat värde enligt P779E kommer ett larm att aktiveras. Detta tillval är gjort för att varna centralapparaten att en sektion inte rapporterat någonting på ett tag. Tillval 3 Drifttest för sektion Sektion med detta gruppnummer kommer att ställas i läge driftstest. Detta innebär att sektionen inte kan lösa ut larm men alla larmhändelser när området är tillkopplat kommer att registreras i minnet. Detta läge är för att kunna testa sektioner efter ombyggnad och service utan att behöva riskera att larm aktiveras. Tillval 4 Sektion är normalt sluten eller normalt öppen Detta tillval gäller endast de trådbundna sektionerna Det gäller också bara när inkoppling typ 3 eller 4 används. Som förval skall detektorerna vara normalt slutna men om detektorer med normalt öppna kontakter används kan funktionen ändras i detta tillval. Tillval 5 Använd lokalt talmeddelande Om denna sektionsgrupp aktiveras är det möjligt att spela upp ett förinspelat talmeddelande som hörs via centralapparatens inre högtalare. Om detta tillval väljs förutsätts att ett meddelande spelats in av tekniker och att ett meddelandenummer väljs under adress P451E -P460E, om inget meddelandenummer programmerats hörs inget lokalt talmeddelande vid larm. Tillval 6 Använd lagrat lokalt talmeddelande Om både tillval 5 och detta tillval används kommer centralapparaten att spela upp förvalt lagrat talmeddelande när denna grupp aktiveras om inget larmmeddelande spelats in under adresserna P451E- P460E, se sidan 21. Tillval 7 Upprepa lokalt talmeddelande. Om tillval 5 eller 6 eller båda valts samt även detta tillval används kommer centralapparaten att upprepa talmeddelandet till dess området frånkopplas, om inget meddelande programmerats under adresserna P451E-P460E, se sidan 21. P431E Sekt.grp 1 (Förprogrammerad för första sektion ) 1, -, -, -, -, -, -, - P432E Sekt.grp 2 (Förprogrammerad för éntreväg sektion ) 1, -, -, -, -, -, -, -, P433E Sekt.grp 3 (Förprogrammerad för normal sektion ) 1, -, -, -, -, -, -, - P434E Sekt.grp 4 (Förprogrammerad för brand sektion ) 1, -, -, -, -, -, -, - P435E Sekt.grp 5 1, -, -, -, -, -, -, - P436E Sekt.grp 6 1, -, -, -, -, -, -, - P437E Sekt.grp 7 1, -, -, -, -, -, -, - P438E Sekt.grp 8 1, -, -, -, -, -, -, - P439E Sekt.grp 9 1, -, -, -, -, -, -, - P440E Sekt.grp 10 (Förprogrammerad för normal sektion till sektion 61 & 62) 1, -, -, -, -, -, -, - Dokument Utf. Datum Orig. Datum Sida b10d

20 Freewave 64 SEKTIONSPROGRAMMERING Sektionsgrupps Inpasseringsfördröjning: P461E-P470E Denna inpasseringsfördröjning gäller för alla sektioner tilldelade detta gruppnummer när de kopplas till. Om systemet frånkopplas innan tiden löpt ut kommer inget larm att aktiveras. Fördröjningstiden gäller även 24-timmars sektioner, och 24-timmars Brand. En nolla 0 betyder att sektionen inte har fördröjning. Tiden kan väljas mellan sekunder P461E Sektionsgrupp 1 Inpasseringsfördröjning 20 P462E Sektionsgrupp 2 Inpasseringsfördröjning 20 P463E Sektionsgrupp 3 Inpasseringsfördröjning 0 P464E Sektionsgrupp 4 Inpasseringsfördröjning 0 P465E Sektionsgrupp 5 Inpasseringsfördröjning 0 P466E Sektionsgrupp 6 Inpasseringsfördröjning 0 P467E Sektionsgrupp 7 Inpasseringsfördröjning 0 P468E Sektionsgrupp 8 Inpasseringsfördröjning 0 P469E Sektionsgrupp 9 Inpasseringsfördröjning 0 P470E Sektionsgrupp 10 Inpasseringsfördröjning 0 Utpasseringsfördröjningar för Områden: P841E-P844E Denna fördröjningstid gäller för alla sektioner i ett område när det tillkopplas. Den går att välja mellan sekunder. P841E Utpasseringsfördröjning område "A" 60 P842E Utpasseringsfördröjning område "B" 60 P843E Utpasseringsfördröjning område "C" 60 P844E Utpasseringsfördröjning område "D" 60 Inpasseringsfördröjningar i läge Stanna: P845E-P848E Denna fördröjningstid gäller alla Stanna sektioner (P411-P420, se sidan 17), vid tillkopplat i Stannaläge. Den går att välja mellan sekunder. P845E Inpasseringsfördröjning i läge Stanna för område "A" 20 P846E Inpasseringsfördröjning i läge Stanna för område "B" 20 P847E Inpasseringsfördröjning i läge Stanna för område "C" 20 P848E Inpasseringsfördröjning i läge Stanna för område "D" 20 Sida Dokument Utf. Datum Orig. Datum b10d

21 Freewave 64 SEKTIONSPROGRAMMERING Sektionsgrupps Typ av radiosignaler: P441E-P450E Tillval 5 Radiodetektorerna till FreeWave 64 komunicerar endast åt ett håll. För att centralen skall hantera radiosändningar korrekt skall tillval 5, vara aktivera på samtliga sektionsgrupper för att centralapparaten skall hantera larm, sabotage, låg batterispänning samt öppning/slutning samt övervakningssignal på rätt sätt. Tillval 6 Med tillval 6 hanteras alla signaler likadant som vid tillval 5. Dock kommer radiodetektorns periodiska radiosändning ignoreras. Detta för att hantera detektorer som inte alltid befinner sig inom täcningsområdet. T.ex. magnet kontakter på släpvagn på tomten. P441E Typ av radiosignal på sektionsgrupp 1 5 P442E Typ av radiosignal på sektionsgrupp 2 5 P443E Typ av radiosignal på sektionsgrupp 3 5 P444E Typ av radiosignal på sektionsgrupp 4 5 P445E Typ av radiosignal på sektionsgrupp 5 0 (OBS Ändra till 5 el.6) P446E Typ av radiosignal på sektionsgrupp 6 0 (OBS Ändra till 5 el.6) P447E Typ av radiosignal på sektionsgrupp 7 0 (OBS Ändra till 5 el.6) P448E Typ av radiosignal på sektionsgrupp 8 0 (OBS Ändra till 5 el.6) P449E Typ av radiosignal på sektionsgrupp 9 0 (OBS Ändra till 5 el.6) P450E Typ av radiosignal på sektionsgrupp 10 0 (OBS Ändra till 5 el.6) Sektionsgrupps Talmeddelande nummer vid Larm: P451E-P460E Om man vill att centralapparaten skall spela upp en kundanpassat talmeddelande vid larm, lokalt eller till telefon, skall här ett meddelandenummer väljas. Numret kan vara mellan För att meddelandet ska fungera måste det först programmeras under adress P890E, sidan 60. Om numret är 0 kommer centralapparaten att spela upp förvalt meddelande för den gruppen. Om lokalt meddelande ska fungera måste tillval 5-7 programmeras under adresserna P431E-P440E, se sidan 19, och för att talmeddelande skall fungera via telefon måste detta tillval väljas som rapportformat för angivet telefonnummer (P703E - P708E, se sidan 46). P451E Sektionsgrupp 1 Talmeddelande nummer 0 P452E Sektionsgrupp 2 Talmeddelande nummer 0 P453E Sektionsgrupp 3 Talmeddelande nummer 0 P454E Sektionsgrupp 4 Talmeddelande nummer 0 P455E Sektionsgrupp 5 Talmeddelande nummer 0 P456E Sektionsgrupp 6 Talmeddelande nummer 0 P457E Sektionsgrupp 7 Talmeddelande nummer 0 P458E Sektionsgrupp 8 Talmeddelande nummer 0 P459E Sektionsgrupp 9 Talmeddelande nummer 0 P460E Sektionsgrupp 10 Talmeddelande nummer 0 Dokument Utf. Datum Orig. Datum Sida b10d

22 Freewave 64 SEKTIONSPROGRAMMERING Sektionsgrupps Uppringningsscenario: P471E-P480E Det finns fyra olika scenarier för att olika sektioner skall kunna rapportera till olika mottagare. Man kan altså sända vissa rapporter tillarmcentral och andra med talmeddelanden till exempelvis en teknikers mobiltelefon. P471E Sektionsgrupp 1 Uppringningsscenario nummer 1 P472E Sektionsgrupp 2 Uppringningsscenario nummer 1 P473E Sektionsgrupp 3 Uppringningsscenario nummer 1 P474E Sektionsgrupp 4 Uppringningsscenario nummer 1 P475E Sektionsgrupp 5 Uppringningsscenario nummer 1 P476E Sektionsgrupp 6 Uppringningsscenario nummer 1 P477E Sektionsgrupp 7 Uppringningsscenario nummer 1 P478E Sektionsgrupp 8 Uppringningsscenario nummer 1 P479E Sektionsgrupp 9 Uppringningsscenario nummer 1 P480E Sektionsgrupp 10 Uppringningsscenario nummer 1 Sektionsgrupps Contact ID-kod vid larm: P481E-P490E Vid larm till larmcentral med rapport formatet Contact ID är förvald kod för inbrottslarm 130. Om sektionsgrupper skall rapportera brand, trygghetslarm etc., skall man här ändra koden som sänds. P481E Sektionsgrupp 1 Contact ID kod vid larm till LMC 130 P482E Sektionsgrupp 2 Contact ID kod vid larm till LMC 130 P483E Sektionsgrupp 3 Contact ID kod vid larm till LMC 130 P484E Sektionsgrupp 4 Contact ID kod vid larm till LMC 110 (Brand) P485E Sektionsgrupp 5 Contact ID kod vid larm till LMC 130 P486E Sektionsgrupp 6 Contact ID kod vid larm till LMC 130 P487E Sektionsgrupp 7 Contact ID kod vid larm till LMC 130 P488E Sektionsgrupp 8 Contact ID kod vid larm till LMC 130 P489E Sektionsgrupp 9 Contact ID kod vid larm till LMC 130 P490E Sektionsgrupp 10 Contact ID kod vid larm till LMC 130 Sida Dokument Utf. Datum Orig. Datum b10d
