1 RB Radio SE Installation & Handhavande

2 Copyright 2002 Bewator AB, Solna. Kopiering ur RB Radio teknisk handbok får ske endast efter skriftlig överenskommelse med Bewator. Bewator förbehåller sig rätten att ändra såväl handbokens innehåll som produkternas konstruktion. Dokumentnummer: Bewator AB, som ingår i Bewator Group, utvecklar och marknadsför ett komplett utbud av säkerhetsprodukter, vilket inkluderar passerkontroll och larm. Försäljning, installation och service sköts via ett rikstäckande nät av återförsäljare. Åtgärder (såsom olovlig manipulering, olovlig kopiering mm) får inte vidtas med i produkterna och systemen ingående programvara. Sådana åtgärder utgör upphovsrättsintrång som kan bestraffas med böter eller fängelse och resultera i skyldighet att betala skadestånd och vederlag för utnyttjandet av programvaran.

3 Innehållsförteckning 3 Innehåll INLEDNING...4 Funktioner...5 Reglage, anslutningar och indikeringar...6 INSTALLATION & HANDHAVANDE...8 Uppstart av RB Radio...8 Uppstart av IR detektor...8 Utprovning av radiotäckning...9 Till-/frånkoppling av larm...9 Larmöverföring...10 Siren...10 RADIOMOTTAGARE NOVA IV...11 Omprogrammering av NOVA IV...12 IR DETEKTOR NOVA Översikt och inställningar...14 TILLBEHÖR...14 Detektorer...15 Radiorepeater...15 RS120 programvara och anslutningskabel...15

4 4 RB Radio Handbok Inledning RB Radio är en larmväska för tillfälliga larmanläggningar. Den är en idealisk lösning överallt där det snabbt behövs ett säkert larm. Exempel på användningsområden: Bodar, garage, datahallar, större fordon, fartyg i hamn, byggarbetsplatser, tillfällig värdeförvaring, omlastningsterminaler etc. Installationen kan utföras mycket snabbt och enkelt. Detektorerna är trådlösa och alla anslutningar har stickproppar. Vid installation ansluts en nätadapter till ett 230V vägguttag, de trådlösa detektorerna placeras ut, siren och kodförbikopplare ansluts med stickproppar till väskan. Om väskan skall sända larm via den inbyggda larmsändaren kan telefonnummer och koder enkelt ställas in från en PC. PC anslutningen sker med ett modularjack i väskan. Kontakta Bewator för mera information om programvara, inställningar etc. Väskan innehåller: 4 st. trådlösa IR detektorer NOVA 90 En kodförbikopplare RB950 En siren ECO 1 Centralapparat med radiomottagare NOVA IV och en yttre radioantenn Larmsändare RS120 med GSM modul och en yttre radioantenn Spänningsaggregat med inbyggd batterireserv och en nätadapter

5 RB Radio Handbok 5 Funktioner RB Radio består av en väska med monterad batteribackup, central med radiomottagare och en larmsändare för anslutning till det publika telefonnätet eller GSM överföring. Om så önskas kan en yttre kodförbikopplare RB950 och en siren anslutas. För RB950 anslutning finns en inbyggd förbikopplarenhet RB125. Manövrering av larmet kan ske genom att ange kod i yttre kodförbikopplare eller genom att ringa upp larmväskan från en vanlig telefon eller mobiltelefon. Vid larm kan väskan överföra larmbesked i valfritt format enligt nedan: - Snabb Robofon - LA100 *) - Hem/Mobiltelefon - S.K. fast - P100 - Minicall - Ademko - Franklin Sescoa - L400 - Franklin *) Rekommenderas vid GSM överföring Larmsändaren och dess uppringningsfunktioner kan konfigureras från en PC. För anslutning av PC till larmsändaren erfordras RS120 programvara och en särskild kabel som kan beställas från Bewator. Se även den kompletta manualen för larmsändare RS120 GSM. Inställning av förbikopplarkoder sker direkt från förbikopplaren. Se även separat manual, Installation & Handhavande RB105/-125.

6 6 RB Radio Handbok Reglage, anslutningar och indikeringar

7 RB Radio Handbok Omkopplare för val av siffra för extern linje vid fast anslutning till publika telenätet via telejack till företagsväxel. Omkopplaren kan även användas för andra funktioner, t ex val av utgående nr vid GSM uppringning. Jack för anslutning av PC kabel vid omprogrammering av den inbyggda larmsändaren. Lysdiod för indikering av aktiverad förbikoppling. Avsäkring för siren. Strömbrytare för den inbyggda ackumulatorn. Omkopplare för val av förbikoppling via en ansluten RB950. Omkopplare för aktivering av programmeringsläge för RB950. Tryckknapp för aktivering av minnesfunktion i radiomottagaren. 9 Lysdioder för indikering av sektionsingångar Lysdioder för indikering av kommunicerande sektioner. Lysdioder för indikering av: Larm, Sabotage, Systemstatus och Batteristatus. Anslutning RB950 kodförbikopplare. Anslutning Siren ECO 1. Anslutning 12V nätadapter. Anslutning yttre GSM antenn. Anslutning telejack för uppringning via publika telenätet. Anslutning för yttre antenn till radiomottagare (Vid väskans handtag).

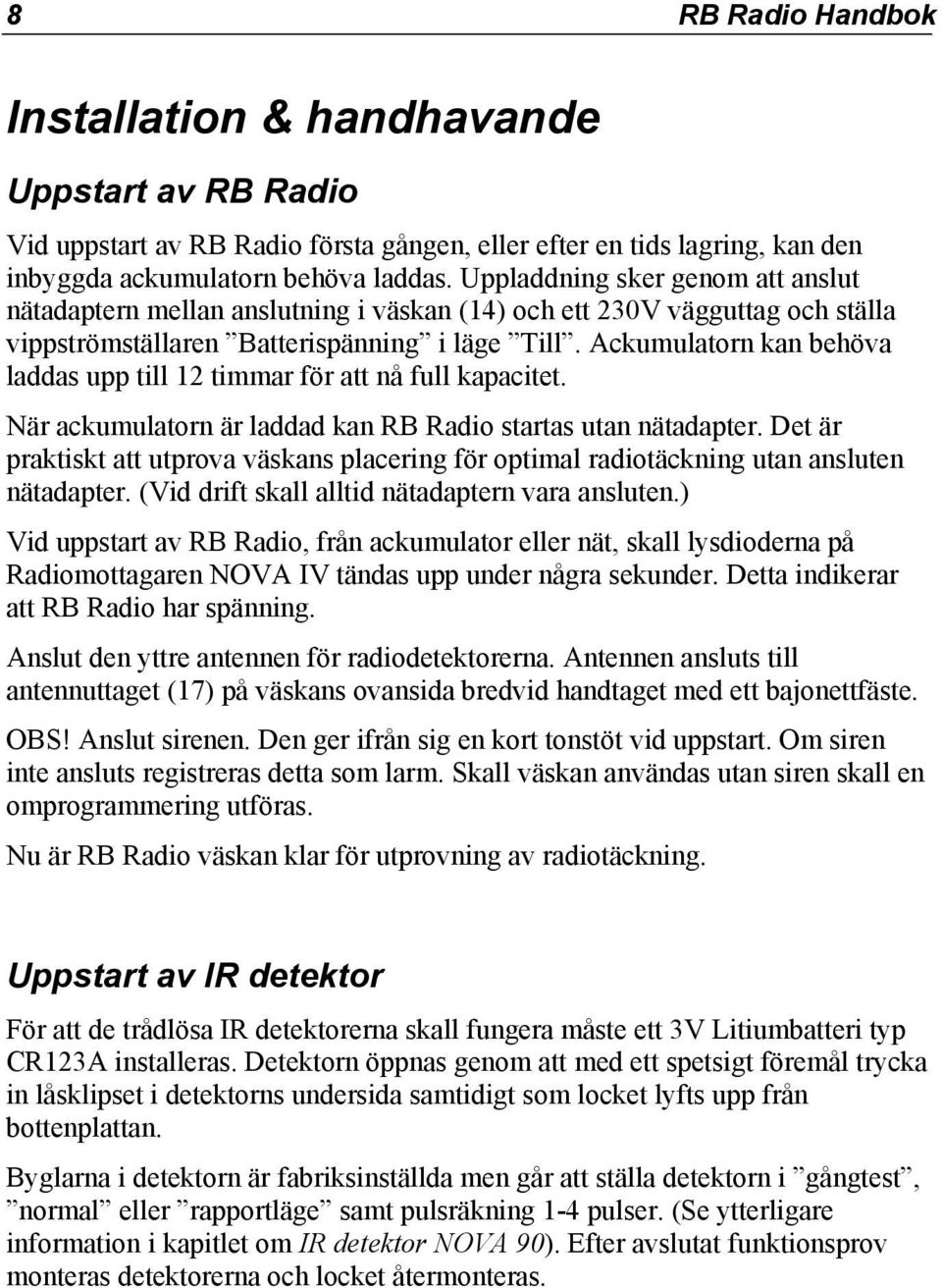

8 8 RB Radio Handbok Installation & handhavande Uppstart av RB Radio Vid uppstart av RB Radio första gången, eller efter en tids lagring, kan den inbyggda ackumulatorn behöva laddas. Uppladdning sker genom att anslut nätadaptern mellan anslutning i väskan (14) och ett 230V vägguttag och ställa vippströmställaren Batterispänning i läge Till. Ackumulatorn kan behöva laddas upp till 12 timmar för att nå full kapacitet. När ackumulatorn är laddad kan RB Radio startas utan nätadapter. Det är praktiskt att utprova väskans placering för optimal radiotäckning utan ansluten nätadapter. (Vid drift skall alltid nätadaptern vara ansluten.) Vid uppstart av RB Radio, från ackumulator eller nät, skall lysdioderna på Radiomottagaren NOVA IV tändas upp under några sekunder. Detta indikerar att RB Radio har spänning. Anslut den yttre antennen för radiodetektorerna. Antennen ansluts till antennuttaget (17) på väskans ovansida bredvid handtaget med ett bajonettfäste. OBS! Anslut sirenen. Den ger ifrån sig en kort tonstöt vid uppstart. Om siren inte ansluts registreras detta som larm. Skall väskan användas utan siren skall en omprogrammering utföras. Nu är RB Radio väskan klar för utprovning av radiotäckning. Uppstart av IR detektor För att de trådlösa IR detektorerna skall fungera måste ett 3V Litiumbatteri typ CR123A installeras. Detektorn öppnas genom att med ett spetsigt föremål trycka in låsklipset i detektorns undersida samtidigt som locket lyfts upp från bottenplattan. Byglarna i detektorn är fabriksinställda men går att ställa detektorn i gångtest, normal eller rapportläge samt pulsräkning 1-4 pulser. (Se ytterligare information i kapitlet om IR detektor NOVA 90). Efter avslutat funktionsprov monteras detektorerna och locket återmonteras.

9 RB Radio Handbok 9 Utprovning av radiotäckning För att de trådlösa IR detektorerna skall erhålla en säker radioöverföring till väskan krävs utprovning av radiotäckningen. Räckvidden mellan väskan och detektorerna kan variera mellan 400m (i helt öppen terräng) till endast några få meter, beroende på avskärmningar i byggnadskonstruktionen. Sträva efter att placera larmväskan centralt i det utrymme som skall övervakas. Om möjligt, placera väskan på ca 1-1,5 m höjd över golv (på t ex ett bord) och ta hänsyn till anslutning av el och telejack samt ev. förbikopplare och siren. Vid räckviddsprov skall den uppstartade detektorn utplaceras och larmöverföring initieras med sabotagekontakten (se beskrivning IR detektor NOVA 90). Vid radiotäckning indikeras då kommunicerande detektor med lysdioderna i radiomottagaren NOVA IV. Vid en normal detektering (med locket monterat), har detektorn en vilopaus på 2,5 minuter innan ny sändning sker. För utprovning av radiotäckning av GSM kommunikationen kan det räcka att med en handhållen GSM telefon bekräfta att aktuell operatör har god signalstyrka i telefonens display. Om GSM radiotäckningen är tveksam är det av yttersta vikt att ett antal skarpa funktionsprov bekräftar larmöverföring. Till-/frånkoppling av larm För till- och frånkoppling av larmet kan den yttre kodförbikopplaren RB950 användas. Alternativt kan en telefon, GSM eller vanlig, användas för larmstyrning. Dessutom finns en omkopplare i väskan för direkt styrning utan telefon eller RB950. Den gröna lysdioden i väskan indikerar status: Tänd diod = Larmet är frånkopplat. Släckt diod = Anläggningen är tillkopplad. Till-/frånkoppling från RB950 Placera/montera RB950 på lämplig plats utanför larmskyddat område. Anslut därefter förbikopplaren till uttaget (12) i väskans gavel. För att programmera FBK-koder, ställ omkopplaren Programmeringsläge RB950 (7) i läge Till. 1 Ange den önskade koden, 1-7 siffror, och håll sista siffran intryckt tills en drillande kvitteringston hörs. 2 Ange samma kod en gång till och håll även nu inne den sista siffran tills en annorlunda kvitteringston hörs. 3 Tryck 1 (ett) och håll siffran intryckt tills en kvitteringston hörs. Upp till 25 olika koder kan programmeras.

10 10 RB Radio Handbok Till-/Frånkoppling från en GSM - eller vanlig telefon 1 Ring upp larmväskans GSM abonnemang, alternativt det fasta telefonabonnemanget som väskan anslutits till. Larmsändaren svarar med en ton efter det antal ringsignaler som programmerats in. 2 Ange den programmerade koden. Rätt kod kvitteras med två höga toner. Vid fel kod hörs låga toner och sändaren lägger på luren. 3 För att koppla till larmet, tag 08, kvitteras med två höga toner. 4 För att koppla från larmet, tag 18, kvitteras med två höga toner. Observera att den gröna lysdioden i väska för intern förbikoppling visar summa status för både intern förbikoppling (styrd av RS120) och RB950. Larmöverföring För att RB Radio skall kunna överföra larmbesked till andra mottagare, måste larmsändaren programmeras om för överföring till en larmcentral eller direkt till en telefon eller personsökare. Detta sker från en PC med installerad RB120 PCprogramvara. Programvaran och anslutningskabel beställs separat. För beskrivning av PC programvaran, se manual för RB120. (Det går inte att använda standard PC programmet för RS120. En särskild mall erfordras.) För larmöverföring via vanlig telefonledning skall en vanlig telepropp med modular anslutning kopplas mellan väskan (uttag 16) och ett telejack. Siren Vid leverans är RB Radio programmerad så att sirenen måste anslutas. Den medlevererade sirenen, ECO 1, är avsedd för inom- eller utomhusmontage och ansluts med stickpropp till larmväskan (uttag 13). Sirenen är sabotageövervakad och aktiveras av inträffat inbrottslarm. OBS! Om sirenen är ansluten vid uppstart kan den ge ifrån sig en tonstöt beroende på aktuella inställningar.

11 RB Radio Handbok 11 Radiomottagare NOVA IV Radiomottagaren NOVA IV är en avancerad centralenhet för insamling och hantering av information från radioburna larmdetektorer. Mottagaren har följande grundegenskaper: Hanterar radiomottagning från upp till 16 olika radiodetektorer. Automatisk kodinställning (1 av 16 miljoner) vid detektorinstallation. Kan delas i upp till 4 olika larmzoner (max 4 detektorer/zon). Kan konfigureras för dag/nattläge individuellt för varje zon. Minnesfunktion för larm, fel och återgång. Kan konfigureras för inpasseringsfördröjning. Vid leverans är NOVA IV förprogrammerad för den grundkonfiguration som erfordras i RB Radio väskan. Om specialanpassningar skall utföras bör en fullständig manual rekvireras från Bewator. Vid omkonfigurering avlägsnas locket på NOVA IV för åtkomst av dip omkopplare. Locket avlägsnas genom att med en skruvmejsel försiktigt bända i springan mellan botten och lock. Indikering för inträffat larm Indikering för inträffat sabotage. Indikering för utebliven rapportering från detektor. Indikering för låg batterinivå i detektor Tangent för avläsning av larm som lagrats i minnet. Vid frånkopplat larm, stega genom inträffade larm. Senaste larm visas först Indikeringar för de fyra olika larmzonerna. Indikeringar för upp till fyra olika detektorer i en zon. Lyser de båda sista dioderna samtidigt indikerar detta en radiostörning. OBS! Lysdioderna kan indikera avvikande funktioner när NOVA IV är i programmeringsläge.

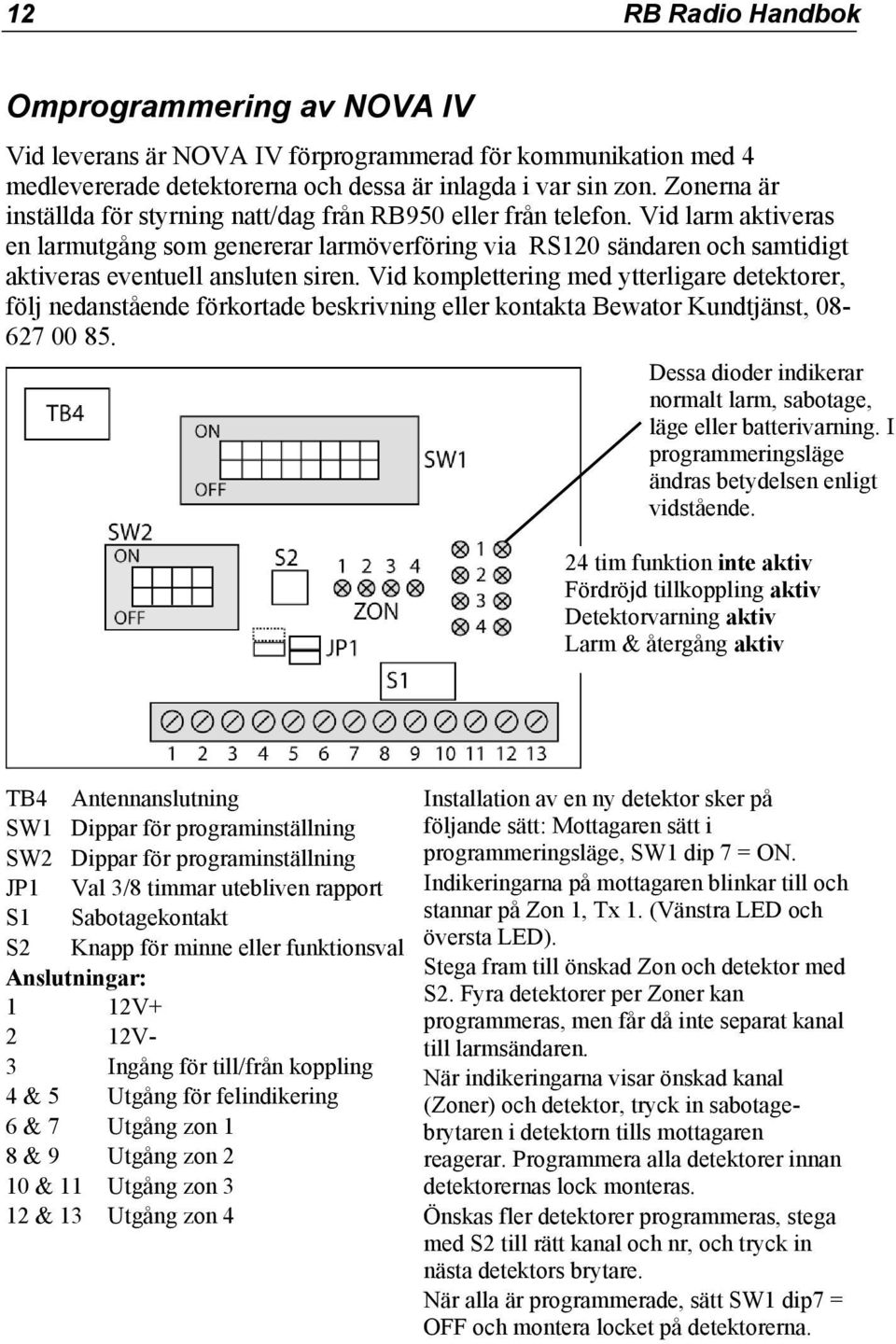

12 12 RB Radio Handbok Omprogrammering av NOVA IV Vid leverans är NOVA IV förprogrammerad för kommunikation med 4 medlevererade detektorerna och dessa är inlagda i var sin zon. Zonerna är inställda för styrning natt/dag från RB950 eller från telefon. Vid larm aktiveras en larmutgång som genererar larmöverföring via RS120 sändaren och samtidigt aktiveras eventuell ansluten siren. Vid komplettering med ytterligare detektorer, följ nedanstående förkortade beskrivning eller kontakta Bewator Kundtjänst, Dessa dioder indikerar normalt larm, sabotage, läge eller batterivarning. I programmeringsläge ändras betydelsen enligt vidstående. 24 tim funktion inte aktiv Fördröjd tillkoppling aktiv Detektorvarning aktiv Larm & återgång aktiv TB4 Antennanslutning SW1 Dippar för programinställning SW2 Dippar för programinställning JP1 Val 3/8 timmar utebliven rapport S1 Sabotagekontakt S2 Knapp för minne eller funktionsval Anslutningar: 1 12V+ 2 12V- 3 Ingång för till/från koppling 4 & 5 Utgång för felindikering 6 & 7 Utgång zon 1 8 & 9 Utgång zon 2 10 & 11 Utgång zon 3 12 & 13 Utgång zon 4 Installation av en ny detektor sker på följande sätt: Mottagaren sätt i programmeringsläge, SW1 dip 7 = ON. Indikeringarna på mottagaren blinkar till och stannar på Zon 1, Tx 1. (Vänstra LED och översta LED). Stega fram till önskad Zon och detektor med S2. Fyra detektorer per Zoner kan programmeras, men får då inte separat kanal till larmsändaren. När indikeringarna visar önskad kanal (Zoner) och detektor, tryck in sabotagebrytaren i detektorn tills mottagaren reagerar. Programmera alla detektorer innan detektorernas lock monteras. Önskas fler detektorer programmeras, stega med S2 till rätt kanal och nr, och tryck in nästa detektors brytare. När alla är programmerade, sätt SW1 dip7 = OFF och montera locket på detektorerna.

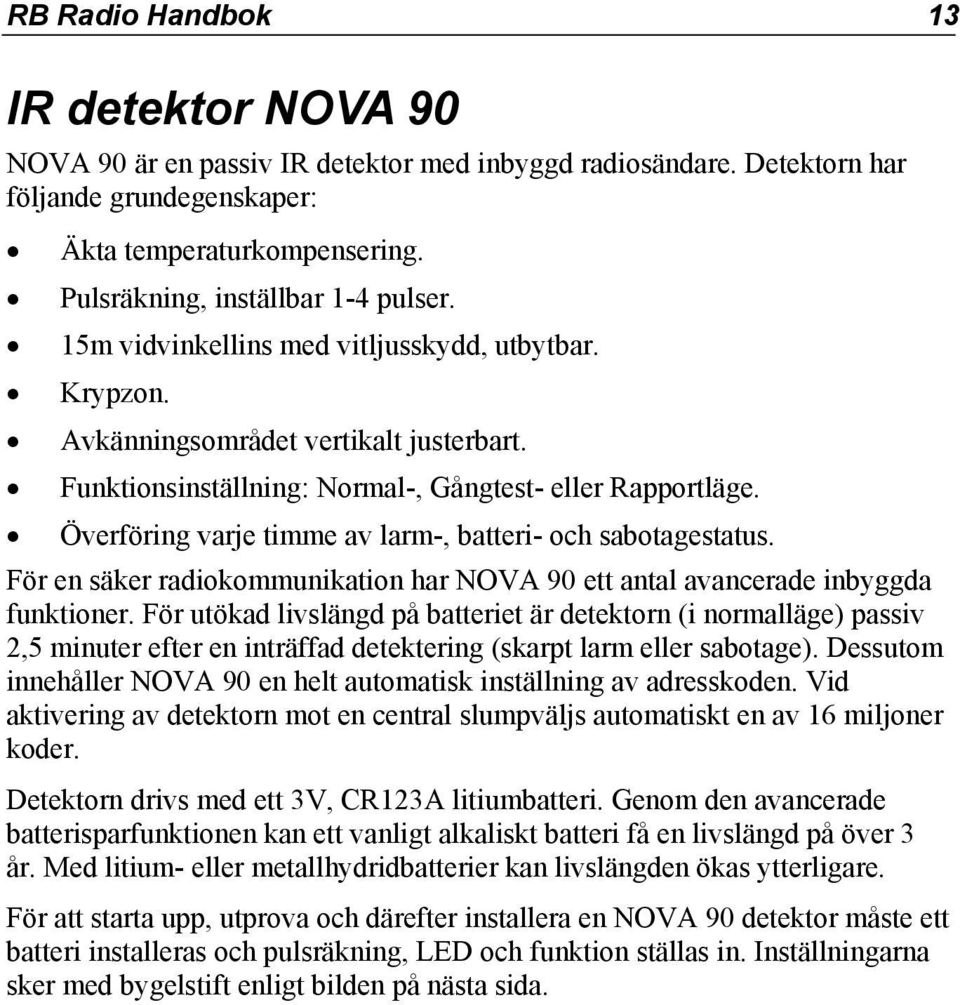

13 RB Radio Handbok 13 IR detektor NOVA 90 NOVA 90 är en passiv IR detektor med inbyggd radiosändare. Detektorn har följande grundegenskaper: Äkta temperaturkompensering. Pulsräkning, inställbar 1-4 pulser. 15m vidvinkellins med vitljusskydd, utbytbar. Krypzon. Avkänningsområdet vertikalt justerbart. Funktionsinställning: Normal-, Gångtest- eller Rapportläge. Överföring varje timme av larm-, batteri- och sabotagestatus. För en säker radiokommunikation har NOVA 90 ett antal avancerade inbyggda funktioner. För utökad livslängd på batteriet är detektorn (i normalläge) passiv 2,5 minuter efter en inträffad detektering (skarpt larm eller sabotage). Dessutom innehåller NOVA 90 en helt automatisk inställning av adresskoden. Vid aktivering av detektorn mot en central slumpväljs automatiskt en av 16 miljoner koder. Detektorn drivs med ett 3V, CR123A litiumbatteri. Genom den avancerade batterisparfunktionen kan ett vanligt alkaliskt batteri få en livslängd på över 3 år. Med litium- eller metallhydridbatterier kan livslängden ökas ytterligare. För att starta upp, utprova och därefter installera en NOVA 90 detektor måste ett batteri installeras och pulsräkning, LED och funktion ställas in. Inställningarna sker med bygelstift enligt bilden på nästa sida.

14 14 RB Radio Handbok Översikt och inställningar Batterihållare 3V Batteri LED indikering Sabotagekontakt LED TILL LED FRÅN Pulsräkning Moder PIR element Skala för höjdjustering Full signalering. Ingen vilopaus mellan detekteringar. Normal signalering. Detektor vilar i 2,5 minuter efter detektering samt sänder statusmeddelande varje 65:e minut. Ökad status rapportering. Sänder statusmeddelande var 12:e minut.

15 RB Radio Handbok 15 Tillbehör Till RB Radio finns ett antal tillbehör för att komplettera en anläggning och för att utöka räckvidden. Detektorer För expansion av en RB Radio anläggning kan ytterligare detektorer beställas. RB Radio har kapacitet för upp till 16 st. detektorer, indelade i 4 olika zoner. IR Detektor NOVA 90 finns normalt som lagervara hos Bewator medan andra detektorer som rökdetektorer, magnetkontakter etc. kan anskaffas mot beställning. Radiorepeater För att utöka räckvidden mellan RB Radio väskan och utplacerade detektorer kan radiorepeaters användas. En radiorepeater placeras på utprovad plats mellan RB Radio väskan och de detektorer som behöver förstärkt radiosignal. Flera repeaters kan användas i samma anläggning. En radiorepeater fångar upp utsänd radiosignal från en detektor, förstärker signalen och sänder den vidare till mottagaren NOVA IV. Observera att radiorepeatern behöver fast ansluten strömmatning via en nätadapter. För ytterligare information, se särskild installation och handbok för NOVA Repeater. RS120 programvara och anslutningskabel För att förändra standardinställningarna och för att ange larmkoder och uppringningsegenskaper i larmsändaren RS120 behövs en särskild PC programvara och en anslutningskabel. Programvaran för RS120 och kabel finns för beställning hos Bewator. Med en sådan leverans följer även dokumentationen för RS120.
