1 Beställare: Rådhuset Arkitekter AB Detaljplan Björröd 1: Bergab Berggeologiska Undersökningar AB Uppdragsansvarig Helena Kiel L:\UPPDRAG\ Detaljplan Björröd\Text\Arbetsmaterial\ Björröd.docx

2 i Innehållsförteckning 1 Sammanfattning Orientering Syfte och genomförande Underlag och tidigare undersökningar Bergtekniska observationer Geologi Stabilitetsobservationer Rekommendationer... 6 Bilaga 1 Fotodokumentation... 8 Bilaga 2 Ritning Bilagor 1 Fotodokumentation 2 Ritning berghällskartering Referenser 1 Semrén + Månsson: Björröd 1:5 Uppdaterad skiss L:\UPPDRAG\ Detaljplan Björröd\Text\Arbetsmaterial\ Björröd.docx

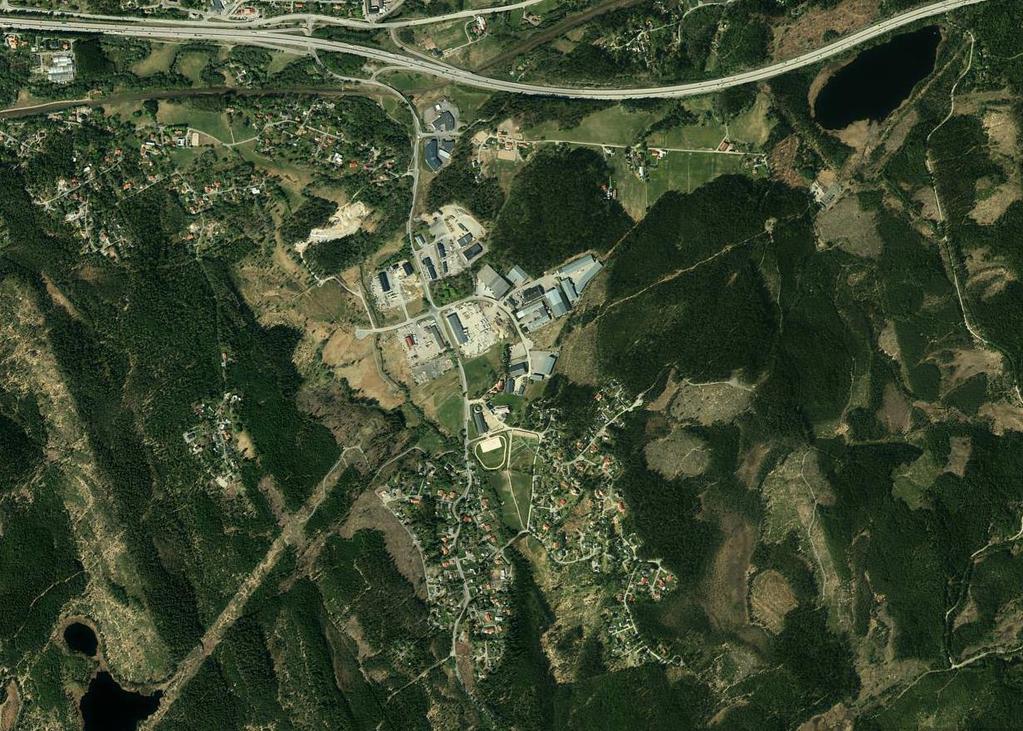

3 1 (18) 1 Sammanfattning Befintliga berg- och blockslänter bedöms vara tillfredsställande stabila. Vid den höga bergsbranten i öster: undvik markarbeten närmare än 10 m från bergssidan. Om markarbeten utförs inom detta säkerhetsavstånd ska bergsbranten bergrensas vid markentrepranden, innan schakt intill branten påbörjas. Inga ytterligare stabilitetshöjande åtgärder bedöms nödvändiga. Beakta att block i blockslänten under den höga bergsbranten kan destabiliseras av intilliggande schakt 2 Orientering På uppdrag av Rådhuset Arkitekter AB har Bergab Berggeologiska Undersökningar AB utfört en bergteknisk utredning inför upprättande av detaljplan för Björröd 1:5 i Härryda kommun. Detaljplanen omfattar nybyggnation av bostäder och en förskola. För geografiskt läge, se Figur 1. Väg 40, Björrödsmotet Eskilsbyvägen Davids väg Figur 1. Översiktsbild med läge för undersökningsområdet (rött). Flygbild från eniro.se. L:\UPPDRAG\ Detaljplan Björröd\Text\Arbetsmaterial\ Björröd.docx

4 2 (18) Undersökningsområdet ligger i en nord-sydlig dalgång mellan bergspartier som delvis är jordtäckta. Det utgörs huvudsakligen av lösmark med skogs- och ängsmark, på nivå ca +70 m i norr till +75 m i söder. En bäck rinner norrut längs detaljplaneområdets västra gräns, på nivå ca +70 m. Mindre blottningar av fast berg förekommer på enstaka platser längs detaljplaneområdets gränser. En ca 15 m hög bergsbrant löper i nord-syd längs områdets sydöstra gräns; den höjer sig från nivå ca +90 m till ca +105 m. Nedanför bergsbranten vidtar en blockslänt från ca +90 m ner till ängsmarken på ca +75 m. 3 Syfte och genomförande Syftet med den bergtekniska utredningen är att, utifrån observationer från en bergteknisk fältbesiktning, göra bedömningar av risk för bergras eller blocknedfall i eller från aktuella bergpartier, inom och i anslutning till detaljplaneområdet behov av åtgärder för att säkerställa områden och i så fall beskriva dessa och ta fram förslag till stabilitetshöjande åtgärder förutsättningar för att genomföra bergschakt och grundläggning på berg eventuella åtgärder för att stabilisera schaktväggar eventuella restriktioner i uttagsmetoder. Fältbesiktningen utfördes Resultaten redovisas i föreliggande rapport med Bilaga 1 Fotodokumentation och Bilaga 2 Ritning berghällskartering. 4 Underlag och tidigare undersökningar Vid fältbesiktningen användes underlag i form av grundkarta med höjdkurvor och befintliga byggnader och vägar. Underlag för utredningen har även varit en arkitektskiss daterad (Referens 1). I denna har detaljplaneområdet delats in i fem delområden benämnda A till E, samt ett område med en förskola längst i norr (F i Figur 2 nedan). L:\UPPDRAG\ Detaljplan Björröd\Text\Arbetsmaterial\ Björröd.docx

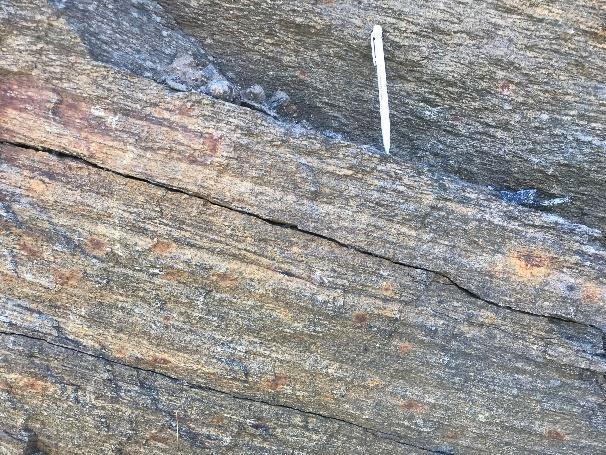

5 3 (18) F A B C E D Figur 2. Situationsplan från Referens 1 med delområde A-E samt F för förskolan. Tidigare undersökningar har utförts av Svergies Geologiska Undersökning (SGU). Området täcks av kartbladet Af 124 och av Kartvisaren Berggrund på Enligt dessa utgörs berggrunden i undersökningsområdet av grå ådergnejs med tonalitisk-granodioritisk sammansättning. Foliationen lutar mot öst. I närområdet förekommer även rödgrå gnejsig granodiorit-granit. Enligt SGU:s flygmätningar utgörs detaljplaneområdet av normalriskmark avseende radon. 5 Bergtekniska observationer 5.1 Geologi Berggrunden utgörs huvudsakligen av en rödgrå till gråröd medelkornig ådergnejs vars foliation lutar svagt mot syd (60-70 /10-20 ). Ljusa, mer grovkorniga ådror med låg glimmerhalt varvas med mörkare, mer finkorniga ådror med högre glimmerhalt. Svavelhalten bedöms vara relativt högt, baserat på förekomsten av korroderade pyritkorn i bergmassan. Uppsprickningsgraden är relativt hög, med blockkantlängd i allmänhet 1-2 m eller mindre. L:\UPPDRAG\ Detaljplan Björröd\Text\Arbetsmaterial\ Björröd.docx

6 4 (18) Det förekommer även partier med svagt gnejsig till massformig gråröd, medelkornig granit. Uppsprickningsgraden är något lägre än i gnejsen, blockkantlängd 1-2 m eller större. Figur 3. Förekommande bergarter: till vänster ådergnejs med flack foliation, till höger mer massformig granit (under katten). Följande sprickriktningar noterades (mätningar enligt högerhandsregeln): 1. Parallell med foliationen (60-70 /15 ), sprickavstånd 0,5-1 m i gnejs (dominerande) 2. Branta-vertikala sprickor i nordöst-sydväst (30-60 /90 och 240 /85 ), sprickavstånd 0,6-2 m 3. Branta-vertikala sprickor i ca nord-syd ( /80-90 och 180 /70 ), sprickavstånd 0,6-2 m 4. Branta-vertikala sprickor i ca öst-väst (110 //90 ), sprickavstånd 0,6-2 m 5. Medelbrant lutning mot nordväst (210 /45 ), enstaka, sprickavstånd 2-5 m eller mer Observerade sprickytor är samtliga råa och vågformiga. Sprickvidden är i allmänhet 1-5 mm, i den höga bergsbranten upp till 5 cm eller mer. Sprickfyllnader har ej observerats. 5.2 Stabilitetsobservationer Bergblottningar förekommer norr om delområde F (bild 1 i Bilaga 1), i ån vid bron längs Davids väg norr om delområde E (bild 7 och 8 i Bilaga 1), norr om Davids L:\UPPDRAG\ Detaljplan Björröd\Text\Arbetsmaterial\ Björröd.docx

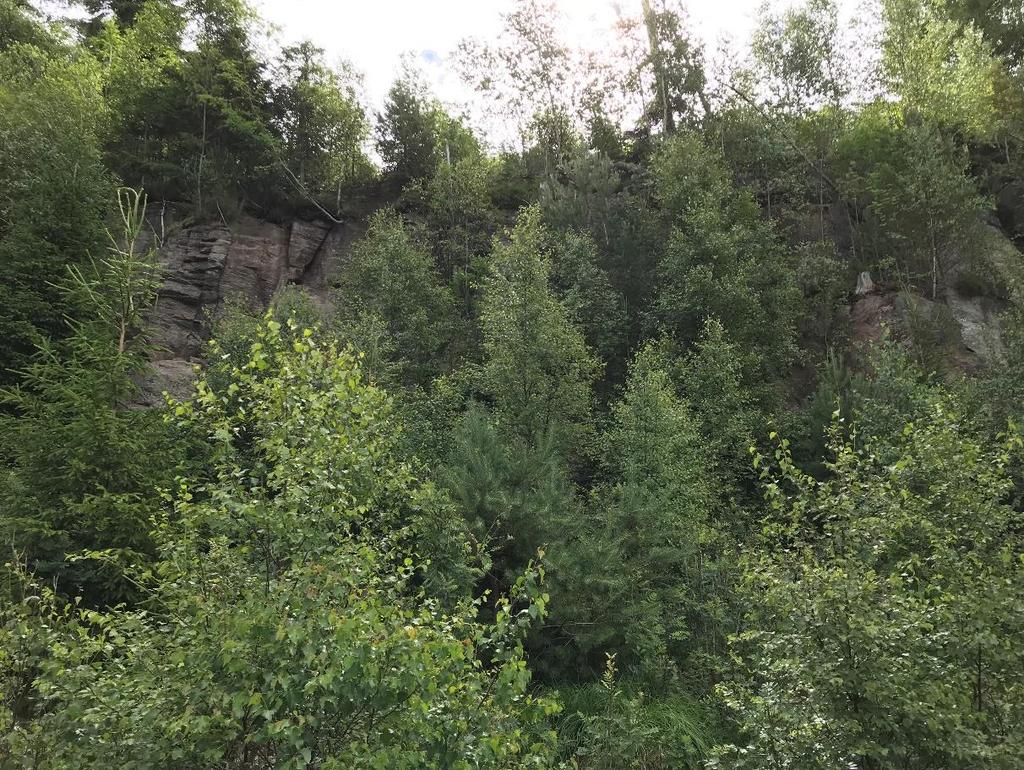

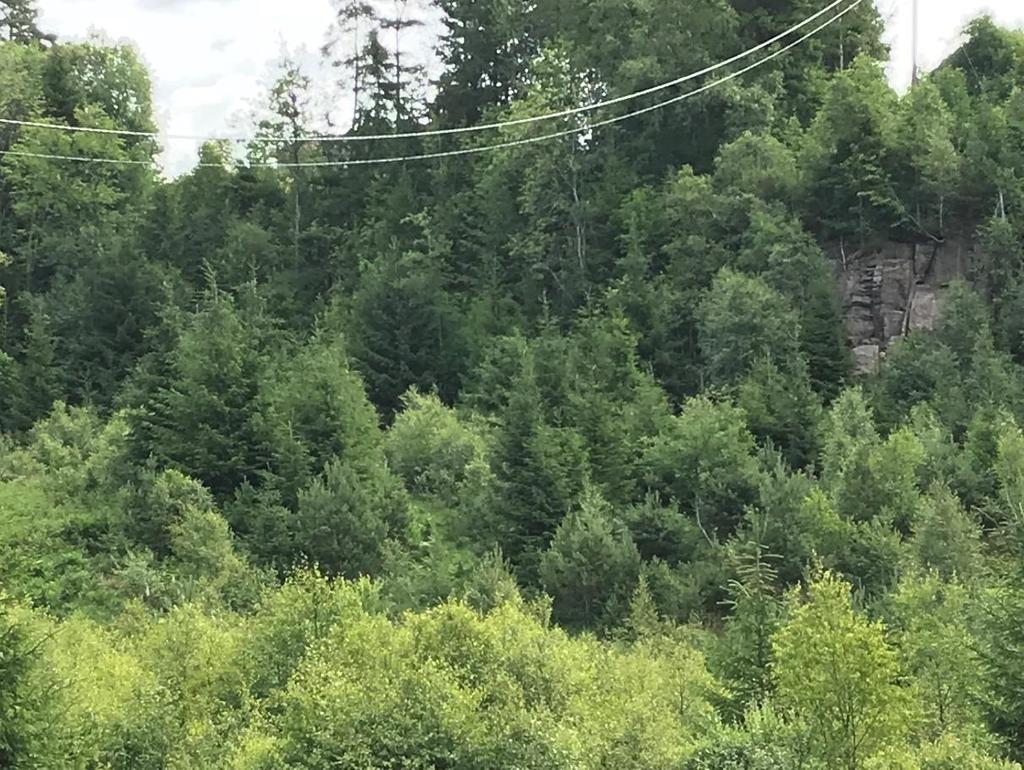

7 5 (18) väg vid delområde D (bild 2 och 3 i Bilaga 1), i blockslänten väster om bergsbranten i delområde D (bild 4 i Bilaga 1) samt väster om detaljplaneområdets sydvästra hörn vid delområde E (bild 9 i Bilaga 1). Det förekommer även ansamlingar av rundade block längs detaljplaneområdets gräns. Dessa underlagras troligen, åtminstone ställvis, av fast berg men inga direkta blottningar har kunnat observeras. Den dominerande bergblottningen finns i den 15 m höga bergsbranten längs detaljplaneområdets östligaste gräns i delområde D (bild 5 och 6 i Bilaga 1). Denna är dock till stora delar dold bakom vegetation, se Figur 4. Figur 4. Bild tagen mot öst som visar den 15 m höga bergsbranten i öster, delområde D. Elstolpen på bergskrönet är ungefärligt läge för detaljplaneområdets södra gräns längs bergsbranten. Den norra delen av bergsbranten är dold av vegetation. Under bergsbranten vidtar en blockslänt som i sina övre delar utgörs av större block (kantlängd 2-3 m) och i de lägre delarna utgörs av mindre block (kantlängd 1 m eller mindre). Höga träd växer i den övre delen med stora block medan låga träd eller sly växer i den nedre delen med små block. L:\UPPDRAG\ Detaljplan Björröd\Text\Arbetsmaterial\ Björröd.docx

8 6 (18) I bergsbranten kan en del kilblock observeras, kantlängd 1-2 m eller mindre (t.ex. foto 6 i Bilaga 1). Den norra delen av branten utgörs huvudsakligen av ådergnejs med hög uppsprickningsgrad medan den södra delen huvudsakligen utgörs av granit med lägre uppsprickningsgrad. Detta syns även i mängden stora block i släntfot, som är större i den norra delen än i den södra. De stora blocken närmast släntfot fungerar som en fångstanordning för nedfallande block från högre partier i bergsbranten. Även trädridån fungerar uppfångande. I den 15 m höga bergsbranten bedöms ringa risk för ras eller större blocknedfall föreligga. För mindre block, kantlängd 0,5-1 m eller mindre, bedöms viss risk föreligga för nedfall inom överskådlig framtid, 20 år. Om sådana block faller ut bedöms de flesta kunna fångas upp av den befintliga blockslänten och av trädridån som växer under bergsbranten. Samtliga övriga blottningar och blockslänter bedöms i dagsläget vara stabila. 6 Rekommendationer Inga stabilitetshöjande åtgärder bedöms nödvändiga i befintliga berg- och blockslänter. Blottat berg eller berg med tunt jordtäcke förekommer framför allt i delområde D. Bergschakt och grundläggning på berg här bedöms kunna utföras utan restriktioner. Om markarbeten ska utföras i anslutning till den 15 höga bergsbranten i delområde D rekommenderas följande: Ett säkerhetsavstånd av ca 10 m från bergsbranten bör upprättas, inom vilket schakt ej bör ske. Detta för att helt eliminera risker för skadlig påverkan från blocknedfall. Detta säkerhetsavstånd är ungefär lika med gränsen för den befintliga höga trädridån och den övre delen av blockslänten med stora block. Om markarbeten ändå ska utföras inom säkerhetsavståndet rekommenderas att bergrensning utförs i bergsbranten innan schaktarbetet påbörjas. Bergrensningen utförs inom entreprenaden. Enligt föreliggande arkitektförslag kommer två byggnader att uppföras inom säkerhetsavståndet. Bergrensning kommer alltså att bli nödvändig med föreliggande förslag, se Figur 5. Om schakt utförs i blockslänten kan ovanliggande block komma att destabiliseras. Detta bör tas i beaktande vid entreprenaden men föranleder inga ytterligare stabilitetshöjande åtgärder. L:\UPPDRAG\ Detaljplan Björröd\Text\Arbetsmaterial\ Björröd.docx

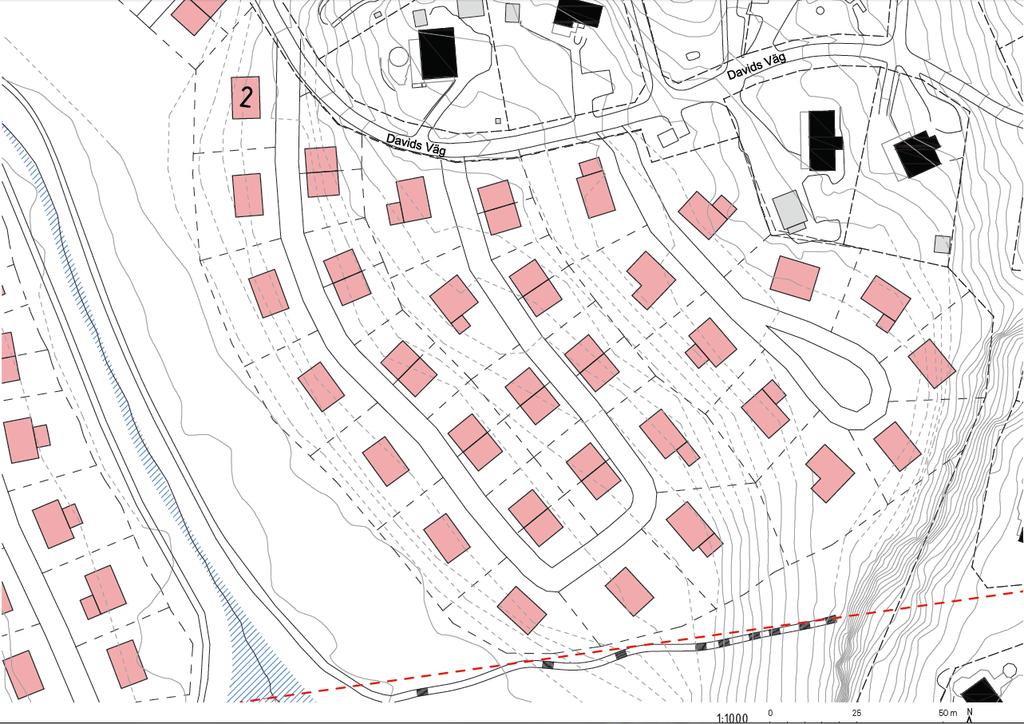

9 7 (18) Inga övriga restriktioner avseende schakt och grundläggning bedöms nödvändiga, ur bergteknisk synpunkt. blottat berg / tunt jordtäcke Figur 5. Utsnitt från Referens 1, delområde D. Bergsbranten i öster markerad med streckad grön linje, säkerhetsavstånd 10 m från bergsbranten markerad med tjock röd linje. Två planerade hus påverkas av rekommenderat säkerhetsavstånd. för Bergab - Berggeologiska Undersökningar AB Helena Kiel L:\UPPDRAG\ Detaljplan Björröd\Text\Arbetsmaterial\ Björröd.docx

10 8 (18) Bilaga 1 Fotodokumentation L:\UPPDRAG\ Detaljplan Björröd\Text\Arbetsmaterial\ Björröd.docx

11 9 (18) 1. Norr om ridhuset. Bild tagen mot norr, utanför detaljplaneområdet (delområde F). Gnejs. L:\UPPDRAG\ Detaljplan Björröd\Text\Arbetsmaterial\ Björröd.docx

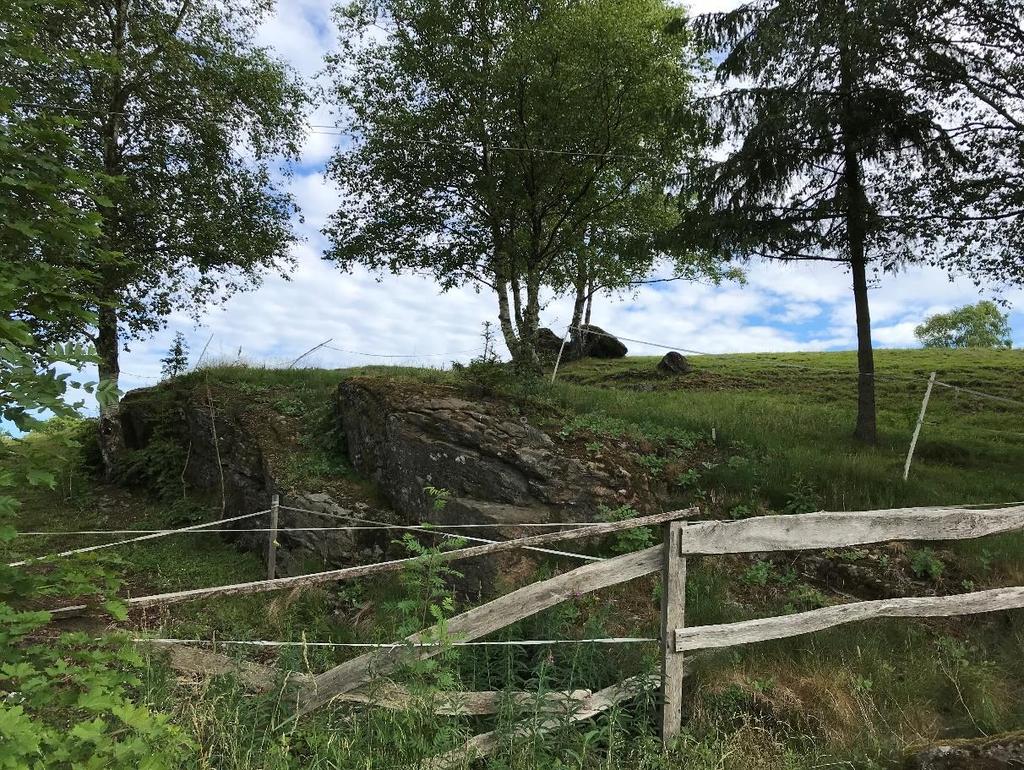

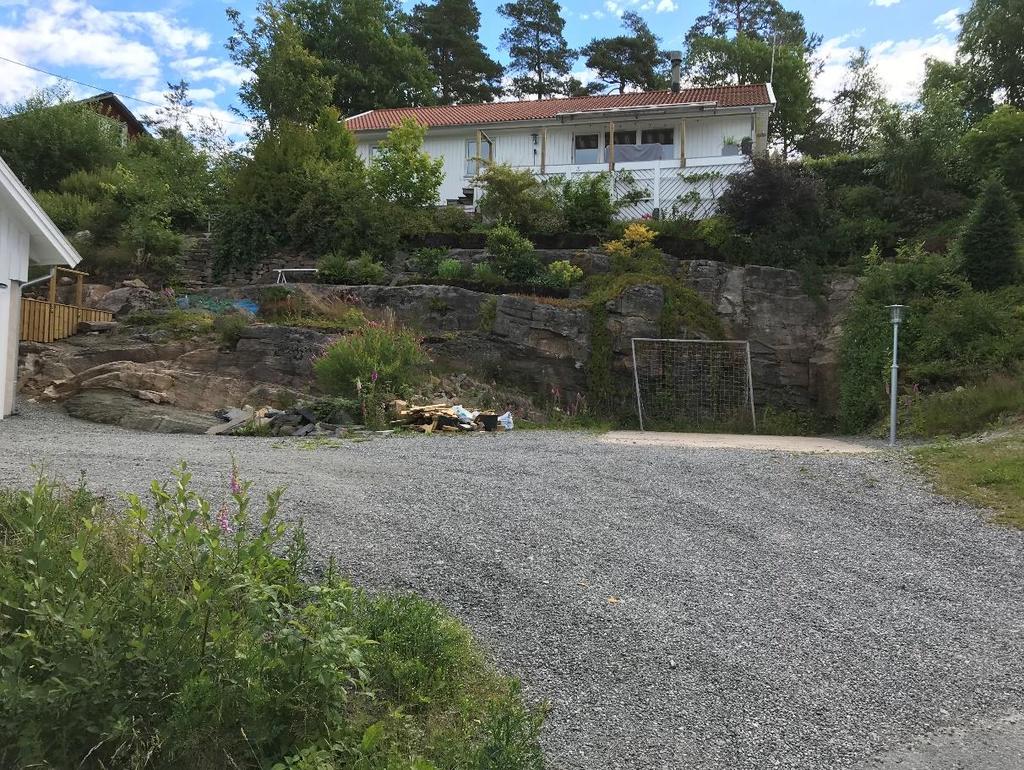

12 10 (18) 2. Davids väg 20. Bild tagen mot nordöst, utanför detaljplaneområdet (delområde D). Gnejs. L:\UPPDRAG\ Detaljplan Björröd\Text\Arbetsmaterial\ Björröd.docx

13 11 (18) 3. Davids väg 22. Bild tagen mot nordöst, utanför detaljplaneområdet (delområde D). Gnejsig granit. L:\UPPDRAG\ Detaljplan Björröd\Text\Arbetsmaterial\ Björröd.docx

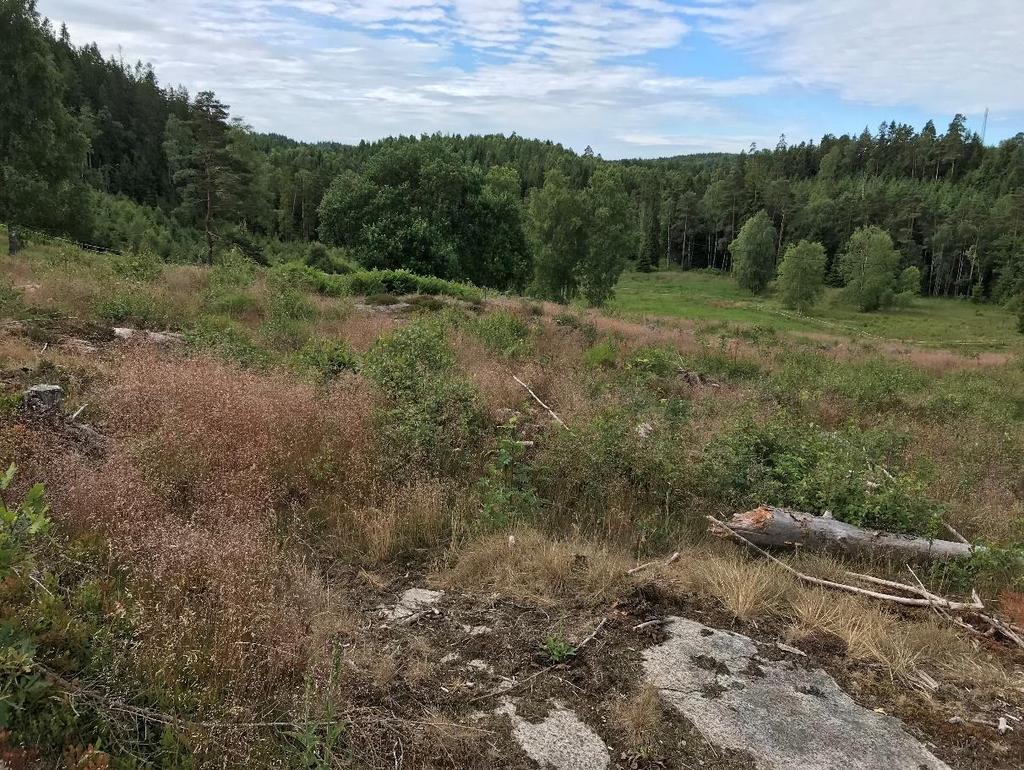

14 12 (18) 4. Söder om Davids väg 23. Bild tagen mot syd, inom detaljplaneområdet (delområde D). Granit. Huvudsakligen plan häll med god stabilitet och gynnsamma förutsättningar för grundläggning på berg. Hällblottningen övergår i berg med tunt jordtäcke och mindre block, längst bort i bild ängsmark utan block. Den höga bergsbranten utanför bildens vänstra kant. L:\UPPDRAG\ Detaljplan Björröd\Text\Arbetsmaterial\ Björröd.docx

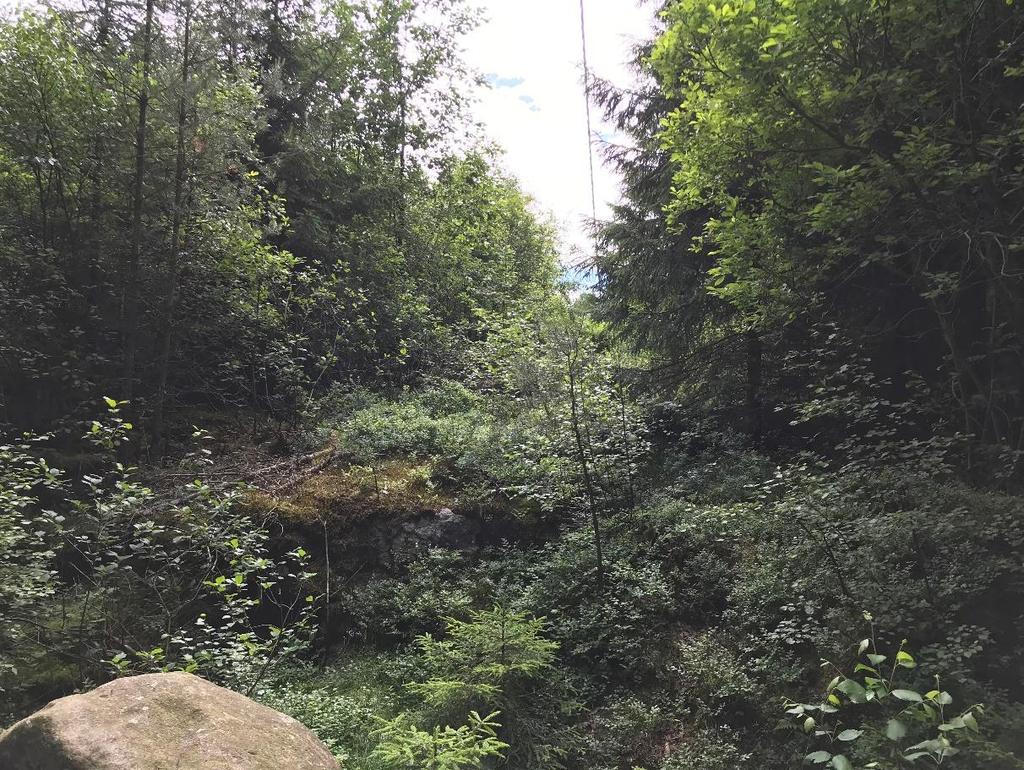

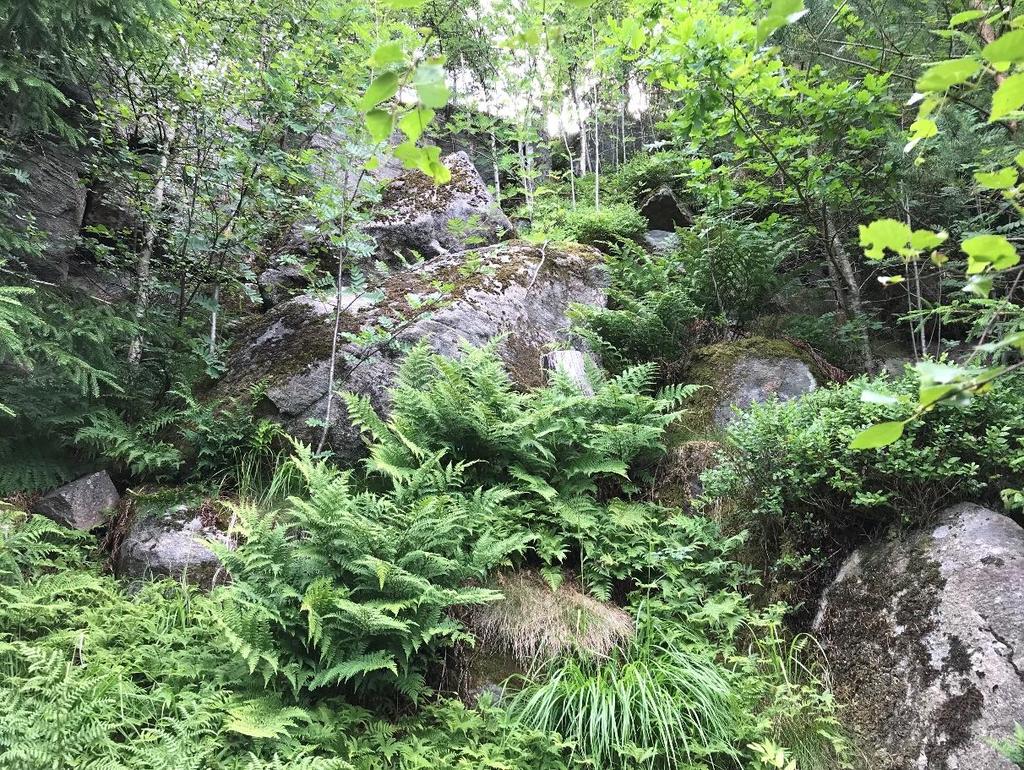

15 13 (18) 5. Bergsbranten, norra delen. Bild tagen mot öst, inom undersökningsområdet (delområde D). Gnejs. Stora block i släntfot, idag stabila. Vegetation fungerar uppfångande för eventuella nedfallande block från bergslänten ovanför/bakom blockansamlingen. Undvik schakt inom 5 m från dessa stora block. Undvik avverkning av träd i detta område. L:\UPPDRAG\ Detaljplan Björröd\Text\Arbetsmaterial\ Björröd.docx

16 14 (18) 6. Bergsbranten, södra delen. Bild tagen mot öst, inom detaljplaneområdet (delområde D). Granit. Ett kilblock kan observeras i släntkrön i bildens vänstra del (röd pil). L:\UPPDRAG\ Detaljplan Björröd\Text\Arbetsmaterial\ Björröd.docx

17 15 (18) 7. Vid bron över ån mitt emot Davids väg 13. Bild tagen mot syd, inom detaljplaneområdet (nära delområde E). Gnejs. Låga, flacka hällar med god stabilitet och gynnsamma förutsättningar för grundläggning på berg. L:\UPPDRAG\ Detaljplan Björröd\Text\Arbetsmaterial\ Björröd.docx

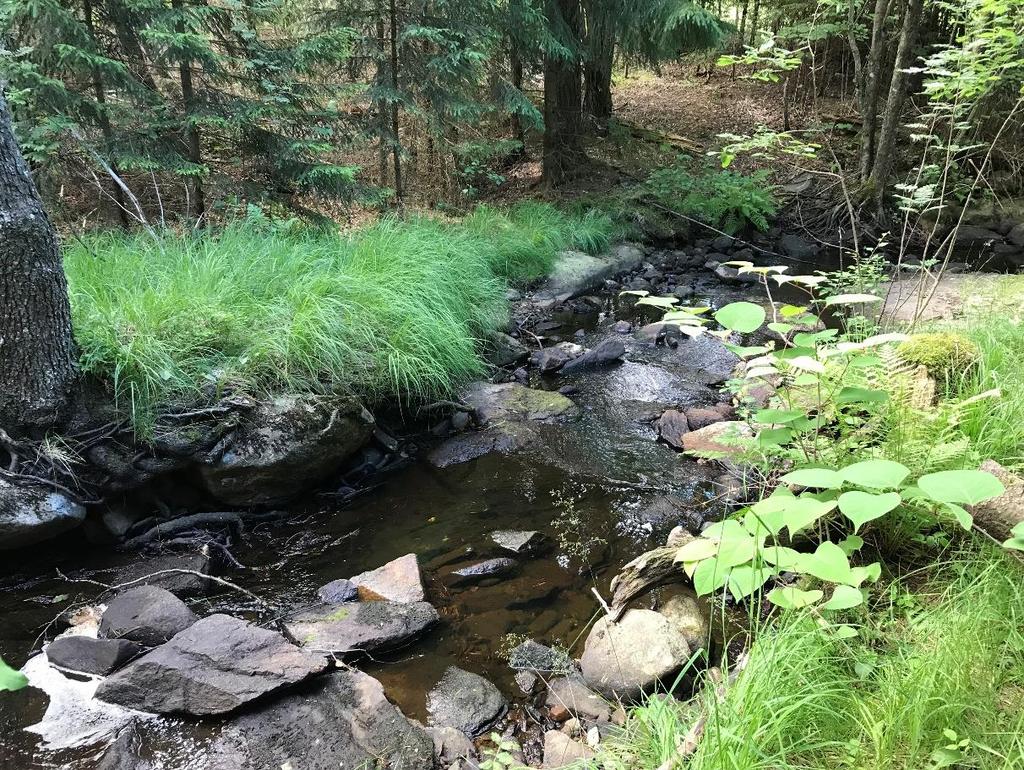

18 16 (18) 8. Ån söder om bron, vid Davids väg 13. Bild tagen mot väst, inom detaljplaneområdet (nära delområde E). Gnejs. God stabilitet och gynnsamma förutsättningar för grundläggning på berg. L:\UPPDRAG\ Detaljplan Björröd\Text\Arbetsmaterial\ Björröd.docx

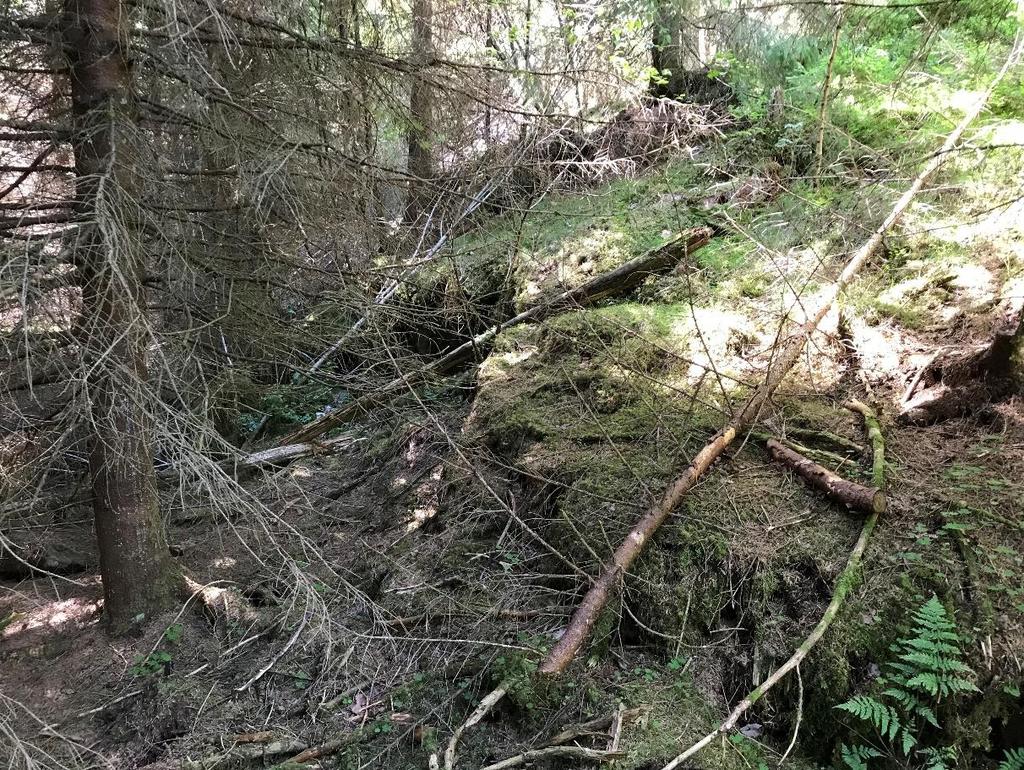

19 17 (18) 9. Sydöst om Dörravägen 8. Bild tagen mot syd, inom detaljplaneområdet (delområde E). Gnejs. En gångväg planeras löpa uppför denna slänt. Låg bergskant med god stabilitet och gynnsamma förutsättningar för bergschakt och grundläggning på berg. L:\UPPDRAG\ Detaljplan Björröd\Text\Arbetsmaterial\ Björröd.docx

20 18 (18) Bilaga 2 Ritning L:\UPPDRAG\ Detaljplan Björröd\Text\Arbetsmaterial\ Björröd.docx

21 45 Väg ,13 74,24 74,15 1:90 1:188 < ,5 1:89 106,21 105,87 105,41 1:88 1:187 74,2 104,46 73,86 1:145 73,46 1:141 81,84 1:130 1:131 1: ,03 81,34 1:5 4 72,24 104,13 1:87 103,71 102,67 1:86 1:78 100,57 äge n 1:134 80,2 1:184 rpsv 71,86 kteto (S:1) 97,59 Kne 1:133 1:79 71,44 1:85 70,88 70,92 79,05 71,11 20 < ,7 74,13 1:91 95,86 71,71 95,59 76,18 81,75 1:80 g s Vä 74,66 70,24 rt Albe 70,92 Vä g 1:92 Alb er ts BLOCK 70,96 70,71 95,98 1: ,48 70,39 94,64 70,04 71,63 71,36 70,34 69,95 1:83 69,86 71,47 94,06 1:93 77,64 1:136 69,77 69,65 73,38 71,46 1:82 79,33 91,66 Alberts väg BLOCK Eskilsbyvägen 69,47 68,71 68,33 69,59 70,01 71,17 71,45 1:94 1:81 1:132 71,9 69,66 95,45 73,14 70,86 69,8 71,17 69,6 95 1:12 2 1:96 88,23 1:95 88,72 94,72 Björkåsens väg 87,68 71,24 69,77 81,86 74,74 91,15 69,87 1:64 1:97 85,01 69,53 86,79 1:77 88,18 92,79 70,94 70,19 77,89 70,24 1:142 70,43 70,64 1:135 70,62 1:22 94,31 81, :149 85,15 69,25 98,28 71,62 97,19 88,87 ts er 1:24 Alb 1:103 70,96 70,92 71,69 1:27 70,72 99,51 vä 70,32 g 1:23 72,26 1:102 71,97 102,21 90,21 70,56 1:163 70,15 1:16 1:177 1:74 74,58 75,07 82,85 76,76 70,93 82,41 1:5 2 81,39 80,71 76,4 Hagalundsvägen 80,35 80,17 81,3 1:15 2 1:98 1:65 103,59 1:51 70,8 Knektetorp svägen 1:21 75,87 1:101 1:99 70,91 1: :66 1:67 104,73 1:68 70,89 104,44 1:43 80,01 107,07 104,31 76,51 1:100 79, ,45 71,4 1:42 Davids Väg Knekteto 1:186 71,7 rpsvägen 73,58 70,78 105,24 71,63 1:75 75,56 1: ,66 100,94 73,03 1:69 82,05 1:31 74,5 1:41 71,74 1:71 1:70 1:143 75,6 71,62 102,17 105,5 1:144 1:32 82,29 104,36 106,09 73,55 1:72 1:56 82,23 1:33 72,51 103,76 72,89 73,08 1:146 1:73 73,79 82,61 77,72 1:147 73,37 74,54 75,35 71,58 1:34 1:35 78,52 83,37 73,5 1:37 71,16 73,28 71,89 1: ,99 väg ilsby Esk 83,87 72,7 1:36 en 3:1 78,06 81,83 1:111 1: ,19 96,06 78,75 78,58 111,07 95,89 1:115 1:105 70,9 72,92 83,56 96,3 2 78,7 1:59 109,31 0 1:104 73,18 1:54 82,51 1:110 <2 1: , ,86 1:109 88,58 93, ,15 1:106 77,66 81,62 1:108 1:112 94,87 BLOCK 89,58 88,01 95,58 g 98,09 Vä ids Dav 1:116 91,96 88,73 101,84 91,14 1:170 83,71 98,92 73,8 88,32 85,44 David 83,96 1:113 86,27 s Väg BLOCK 84,1 1:45 76, ,96 1:114 1:117 84,79 1:44 85,33 85,32 87,63 1:120 1:47 1:109 BLOCK 77,84 86, ,58 78,22 1:46 89,93 79,56 82,81 80,51 87,61 BLOCK 1:50 88,74 88,25 90,79 87,84 1:98 1:116 88,99 1:49 88,48 88,5 84,34 BLOCK 1:48 89,4 90,01 1: ,31 89,75 89,58 94, ,22 89,96 1: ,76 90,39 BLOCK 90,42 1:55 90,53 92,69 91,17 1: ,93 1:29 1:28 94,65 70 Stenavägen 1:89 92,92 87,53 94,62 86,17 90,9 90,23 93,46 94,65 95,32 94,11 gen ilsb Esk 1:30 äge rrav 93,41 9 1:123 BLOCK n 1:142 1:38 6 äg Dö 1:111 1:39 V ids yvä 96,11 1:107 93,83 Dav 1:118 91,79 115,85 92,91 BLOCK 95,9 92,5 96,02 1:104 Stenavägen 91,22 1:105 1:125 1:124 94,01 94,03 117,74 92,04 S:8 9 95,35 94 Ste nav äge n 90,5 94,53 96,72 2:2 2:1 116,65 115,9 1:126 90,82 91,67 90,79 95,37 95,87 90,12 1:127
