1 Beställare Björn Ekelund Mjölkeröds gård Tanumshede Mjölkeröd 1:1, Tanumshede Berggeologisk/Bergteknisk besiktning och rasriskutvärdering Bergab Projektansvarig Elisabeth Olsson Handläggare Elisabeth Olsson

2 Mjölkeröd 1:1 i Innehållsförteckning 1 Allmänt Bergarter Tektonik Bergteknisk bedömning Åtgärder Rött område Brunt område Grönt område Rekommendationer... 9 Bilaga

3 Mjölkeröd 1:1 1 (11) 1 Allmänt På uppdrag av fastighetsägare till Mjölkeröds gård har Bergab utfört en berggeologisk/bergteknisk besiktning inom detaljplan för Mjölkeröd 1:1. Vid besiktningen användes erhållen plankarta (skala 1:1000) som underlag. Besiktningen utfördes och omfattar berg i dagen och de berg- eller blocktäckta slänter som förekommer inom markerat detaljplaneområdet. Åtgärdsförslagen redovisas på erhållen plankarta se bilaga 1. 2 Bergarter Berggrunden består av en massformig, medelkornig, ljust röd, granit s k Bohusgranit. Se foto 1. Foto 1 3 Tektonik Berggrunden är främst uppsprucken i branta (70-90 o ) till vertikala sprickor och i subhorisontella bankningsplan. Det vill säga s k granitisk uppsprickning. Se foto 1.

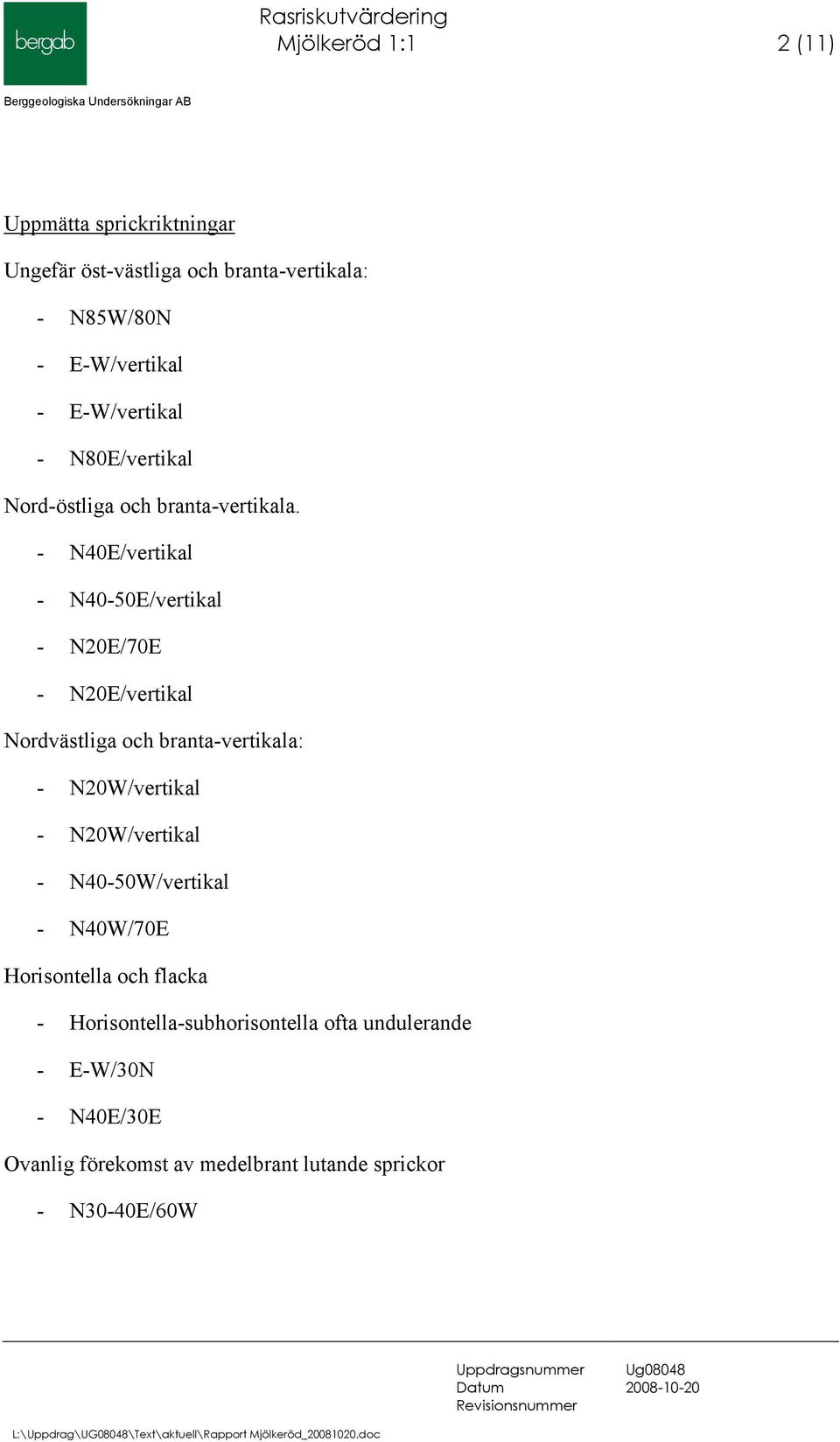

4 Mjölkeröd 1:1 2 (11) Uppmätta sprickriktningar Ungefär öst-västliga och branta-vertikala: - N85W/80N - E-W/vertikal - E-W/vertikal - N80E/vertikal Nord-östliga och branta-vertikala. - N40E/vertikal - N40-50E/vertikal - N20E/70E - N20E/vertikal Nordvästliga och branta-vertikala: - N20W/vertikal - N20W/vertikal - N40-50W/vertikal - N40W/70E Horisontella och flacka - Horisontella-subhorisontella ofta undulerande - E-W/30N - N40E/30E Ovanlig förekomst av medelbrant lutande sprickor - N30-40E/60W

5 Mjölkeröd 1:1 3 (11) 4 Bergteknisk bedömning Bergmassans i området har en massformig textur och en granitisk uppsprickning vilket gör att områdets storstabilitet bedöms som mycket god. Området för detaljplanen, inom vilken 21 stycken hus planeras, består av en något uppbruten bergplint. I överytan syns främst rundade moss- och tallbevuxna hällytor som omges av jordtäckta grunda sänkor. I kanten till de rundade hällytorna förekommer ställvis smärre blockutfall. Södra och västra sidan av bergplinten sluttar med flackt lutning på, omkring 1:2, ner mot Gultjärn och dess omgivande mark. I dessa sluttningar, främst i slänten mot väst, ligger rikligt med block ofta något rundade (troligtvis en gång rundade av vatten vid en kustlinje). Bergplintens norra och östra sida faller oftast brantare, ställvis lodrätt, ner mot åkermark (golfbana i norr) och vatten (havsviken i öst). De branta sidorna följer ofta brant stående sprickplan men det förekommer också uppspruckna och ojämna bergytor. Andra bergslänter bär spår av gamla stenbrott med skarpkantat berg och riklig förekomst av tippade skrotstensblock. På grund av naturlig uppsprickning av berggrunden, med blockbildning som följd, samt stora blockansamlingar, en rest av stenbrytning, bedöms visst behov av stabilitetshöjande åtgärder inom aktuellt detaljplaneområde. I kapitel 5 görs en uppdelning av detaljplaneområdet i olika delområden. För varje delområde ges förslag på stabilitetshöjande åtgärder. Se även bilaga 1. 5 Åtgärder Nedbrytning av bergmassa och återföljande utfall av bergblock är en naturlig process. I uppsprucket berg är frost- och rotsprängning dominerande faktorer i den naturliga nedbrytningsprocessen. Vatten som ansamlas i öppna spricksystem expanderar vid frysning och bryter sönder bergmassan. Liknande sker med rötter som får fäste och tillväxer i bergmassans sprickor. När bergblock är utbildade kan dessa falla ut om de saknar stöd eller om underliggande sprickplan har en lutning ut från slänten. Åtgärder såsom rensning av vegetation och berg, förstärkning av berg samt regelbundna inspektioner av bergmassan kan dämpa nedbrytningsprocessen. Vegetationsrensning utförs så att träd och buskar som växer i bergslänten tas bort. Större träd som växer framför bergslänter ger en barriäreffekt för eventuellt utfallande block och kan med fördel kvarstå. Bergrensning innebär att lösa bergblock tas bort med två samtidigt brytande spett. Bergrensningen utförs under ledning av bergsakkunnig.

6 Mjölkeröd 1:1 4 (11) Som kompletterande säkring efter avslutad bergrensning, eller där bergrensning inte är möjlig, säkras instabila delar med bergbult och/eller bergnät. Omfattning och typ av förstärkning bestäms av bergsakkunnig efter utförd vegetations- och bergrensning. 5.1 Rött område Brant stående bergslänter som ofta följer brant stående sprickplan. Dessa bergslänter rensas från löst sittande block och skivor. Innan bergrensning påbörjas rensas släntkrön, släntfot och bergsida från jord och växtlighet (träd, sly etc som kan ha en negativ verkan på bergets stabilitet). Efter bergrensningen fattas beslut om eventuell bultning. Inom förestående markentreprenad utförs rensning i den omfattning som erfordras för omgivningens och arbetets säkerhet och genomförande. Här ovan föreslagen slutlig rensning och eventuella åtgärder utförs dock efter det att markentreprenaden är klar. Exempel på områden se foto 2 och 3. Foto 2

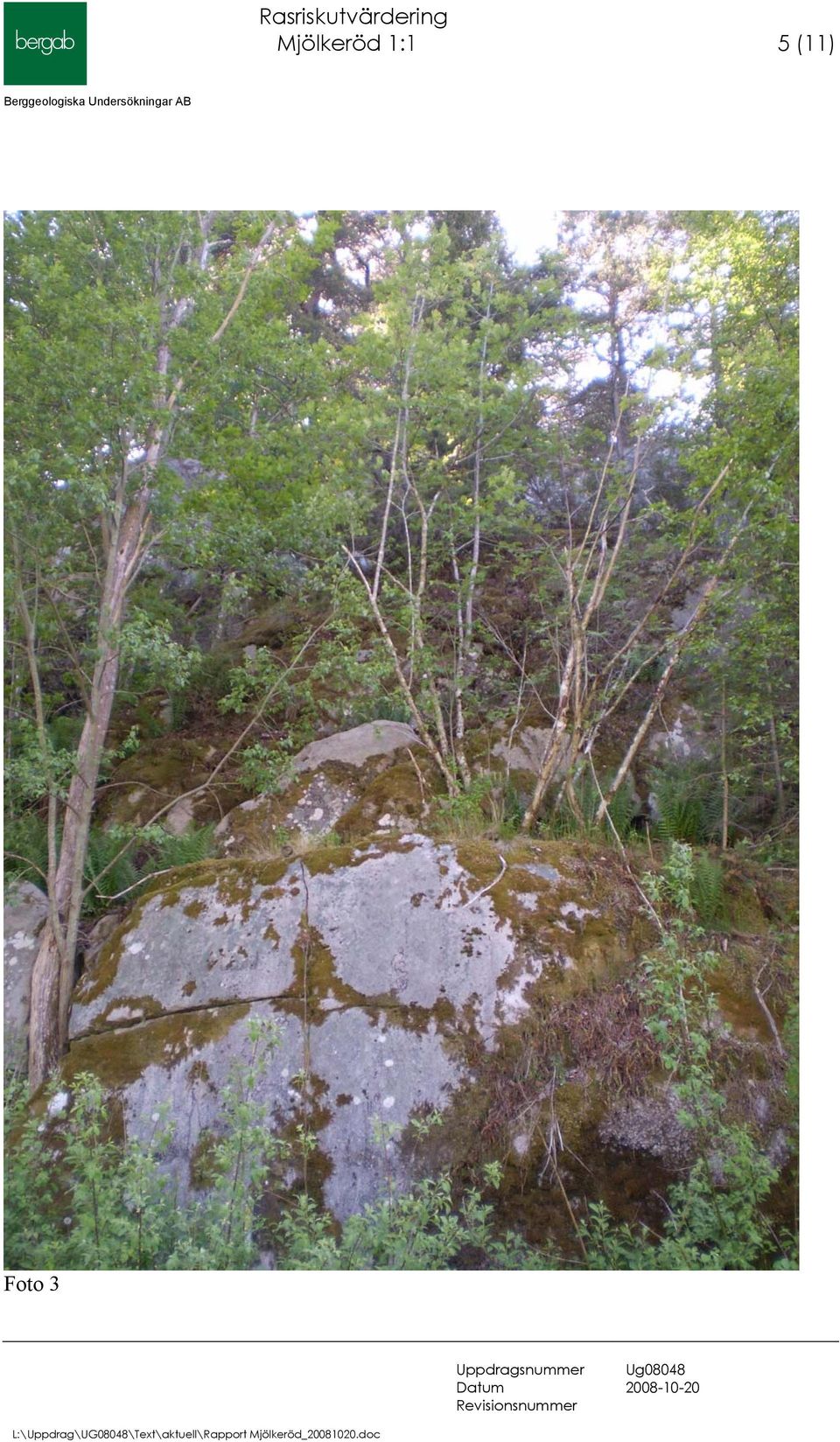

7 Mjölkeröd 1:1 5 (11) Foto 3

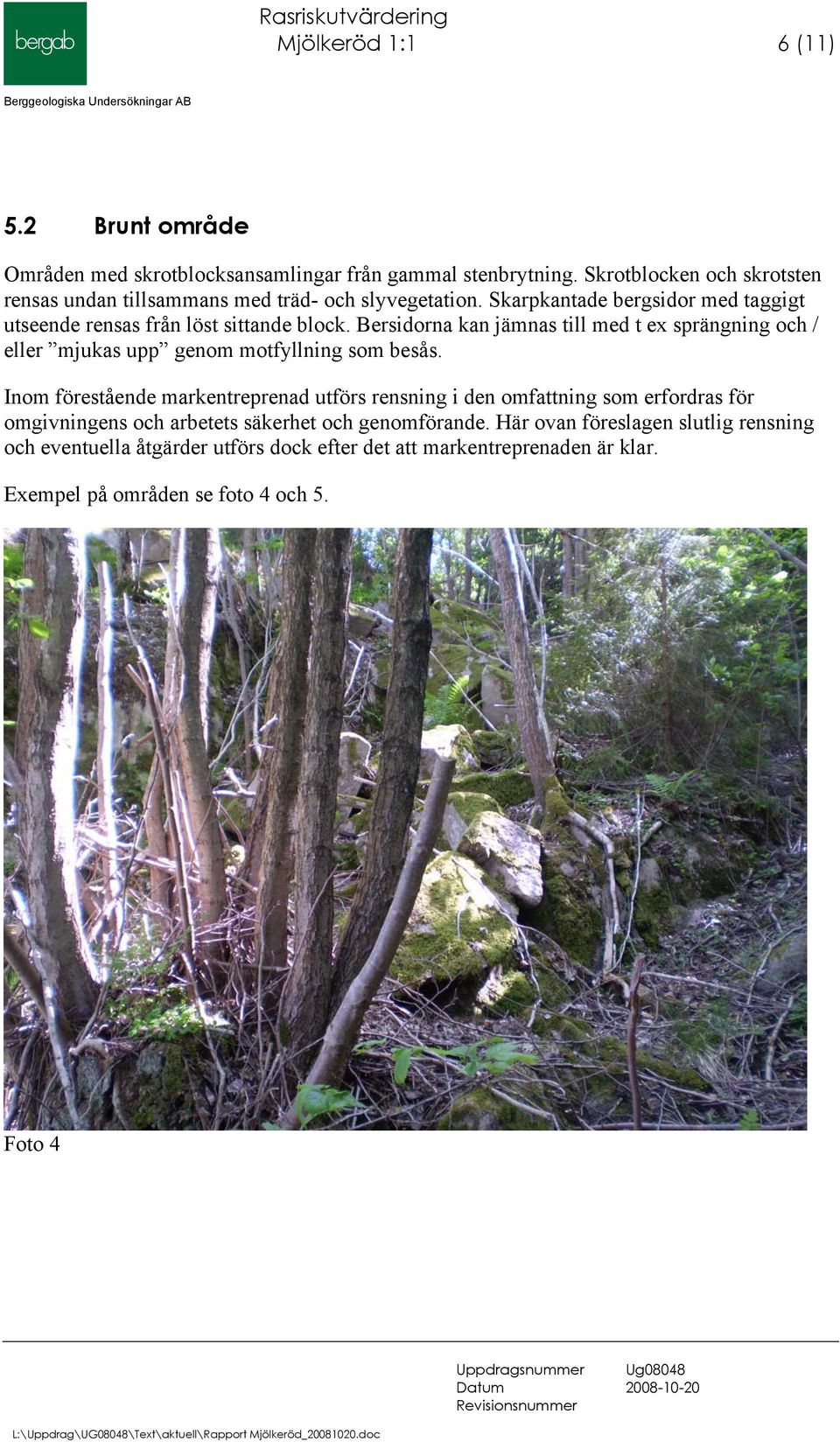

8 Mjölkeröd 1:1 6 (11) 5.2 Brunt område Områden med skrotblocksansamlingar från gammal stenbrytning. Skrotblocken och skrotsten rensas undan tillsammans med träd- och slyvegetation. Skarpkantade bergsidor med taggigt utseende rensas från löst sittande block. Bersidorna kan jämnas till med t ex sprängning och / eller mjukas upp genom motfyllning som besås. Inom förestående markentreprenad utförs rensning i den omfattning som erfordras för omgivningens och arbetets säkerhet och genomförande. Här ovan föreslagen slutlig rensning och eventuella åtgärder utförs dock efter det att markentreprenaden är klar. Exempel på områden se foto 4 och 5. Foto 4

9 Mjölkeröd 1:1 7 (11) Foto 5 Bortrensat och bortsprängt bergmaterial (utan organiskt innehåll) kan med fördel krossas och användas till återfyllning, nivellering av mark och vägbyggnation inom planerad fastighetsutbyggnad. 5.3 Grönt område Områden där ingen rasrisk bedöms föreligga. Dels består dessa områden av stabila, rundade bergsidor eller flackt liggande sluttningar. I sluttningarna förekommer ställvis stabilt liggande blockansamlingar. Exempel på områden se foto 6 och 7.

10 Mjölkeröd 1:1 8 (11) Foto 6

11 Mjölkeröd 1:1 9 (11) Foto 7 6 Rekommendationer Innan grundläggning på berg kontaktas bergsakkunnig för besiktning av rensad bergyta. Bifogat Bilaga 1 (A3)

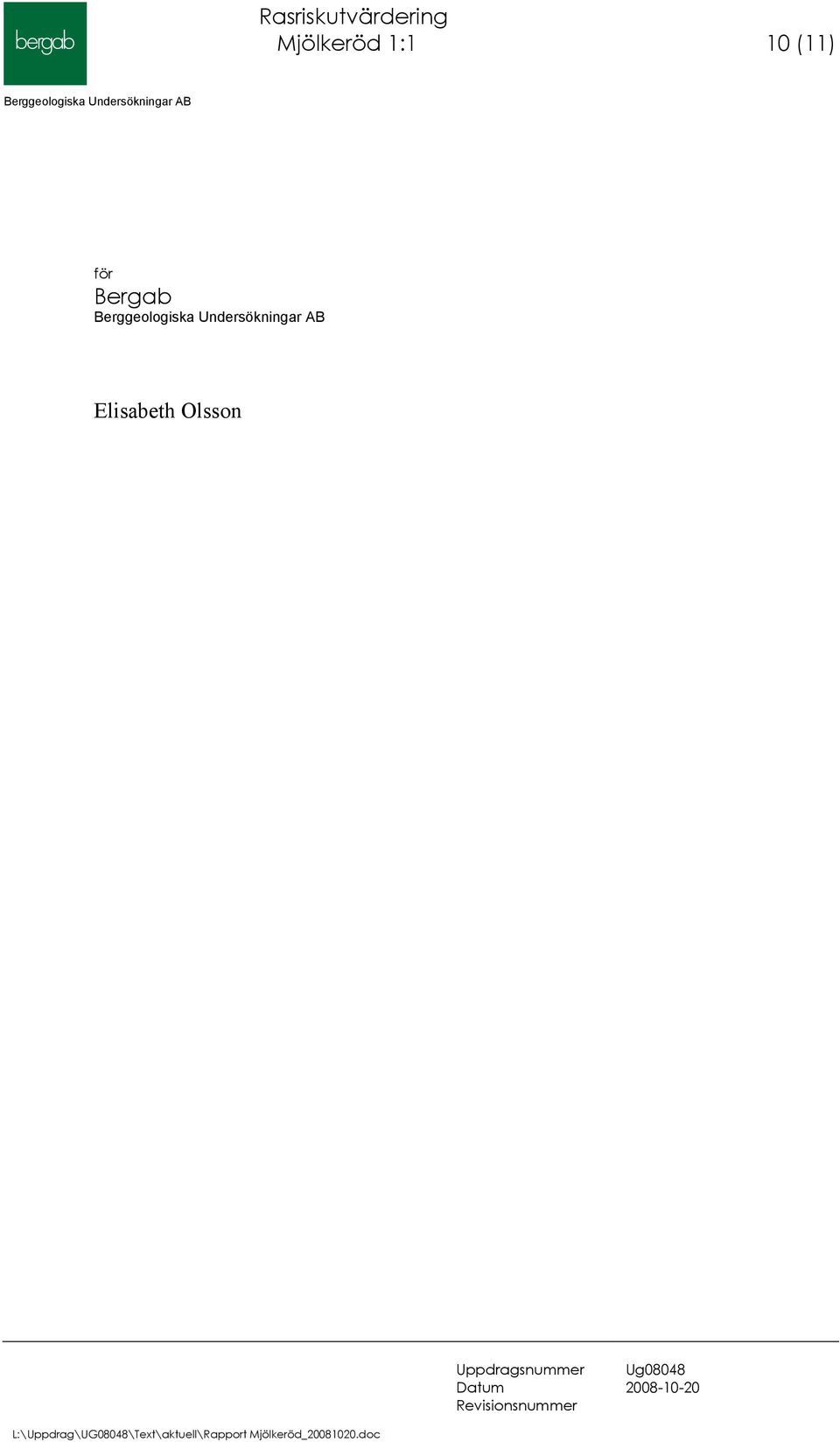

12 Mjölkeröd 1:1 10 (11) för Bergab Elisabeth Olsson
