1 MARKTEKNISK UNDERSÖKNINGSRAPPORT (MUR) GEOTEKNIK BERGTEKNIK Härryda kommun Geoteknisk utredning Råda 1:9 Göteborg , rev

2 \\ramse\pub\got1\sgt\2016\ \3_teknik\g\dokument\beskrivningar\extrengranskning \mur geo berg rev docx Geoteknisk utredning Råda 1:9 MARKTEKNISK UNDERSÖKNINGSRAPPORT (MUR) GEOTEKNIK BERGTEKNIK Datum , rev Uppdragsnummer Utgåva/Status Slutleverans Carine Bouzas Carine Bouzas Britt-Marie Henningsson Niklas Häggendal Tommy Persson Uppdragsledare Handläggare Granskare i MARKTEKNISK UNDERSÖKNINGSRAPPORT (MUR) GEOTEKNIK BERGTEKNIK Geoteknisk utredning Råda 1:9 Unr

3 \\ramse\pub\got1\sgt\2016\ \3_teknik\g\dokument\beskrivningar\extrengranskning \mur geo berg rev docx Innehållsförteckning 1. Objekt Ändamål Underlagsmaterial Positionering Befintliga förhållanden Radonundersökningar Inmätning av berg i dagen... 4 Figurer Figur 1 Karta över ungefärligt detaljplaneområde... 1 Figur 2, Bergsryggens nordvästra sida observerad från väster mot öster Figur 3, Bergsryggens sydöstra sida, observerad från öster mot väster Bilagor Bilaga 1 Tidigare utförda undersökningar Bilaga 2 Resultat radonmätning Bilaga 3 Sprickor i berggrund vid Råda 1:9 Ritningar G01 Planritning, Skala 1:250 ii MARKTEKNISK UNDERSÖKNINGSRAPPORT (MUR) GEOTEKNIK BERGTEKNIK Geoteknisk utredning Råda 1:9 Unr

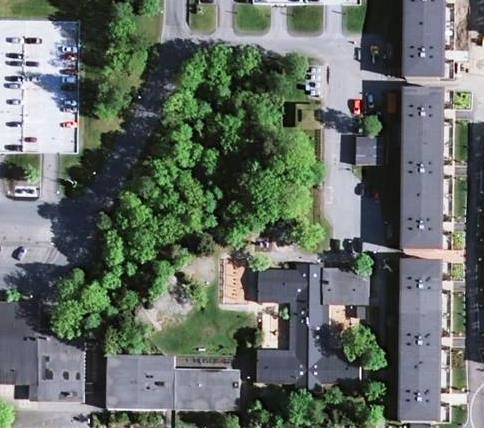

4 \\ramse\pub\got1\sgt\2016\ \3_teknik\g\dokument\beskrivningar\extrengranskning \mur geo berg rev docx 1. Objekt Ramböll Sverige AB har på uppdrag av Härryda kommun utfört en geoteknisk och bergteknisk utredning i samband med framtagande av detaljplan för del av fastigheten Råda 1:9 i bostadsområdet Säteriet, Mölnlycke, Härryda kommun. Planförslaget avser nytt äldreboende med en byggnadsyta som kan tänkas bli ca 1000 m 2. Planområdet är beläget nordväst om Mölnlycke centrum, i södra delen av bostadsområdet Säteriet. Planområdet avgränsas av Bokgården i norr och i öster, Platåvägen i väster och ett skolområde i söder. Undersökningar i fält har omfattat följande: - Kartering av berg i dagen och sprickgeometri. - Radonmätning på berget samt i jord. Bokgården Förskola Figur 1 Karta över ungefärligt detaljplaneområde 1 av 4 MARKTEKNISK UNDERSÖKNINGSRAPPORT (MUR) GEOTEKNIK BERGTEKNIK Geoteknisk utredning Råda 1:9 Unr

5 \\ramse\pub\got1\sgt\2016\ \3_teknik\g\dokument\beskrivningar\extrengranskning \mur geo berg rev docx 2. Ändamål Syftet med den geotekniska och bergtekniska utredningen är att kartera de geotekniska och bergtekniska förhållandena i planområdet och de förutsättningar som råder för planerade byggnaders grundläggning samt att utreda områdets stabilitetsförhållande, risk för blocknedfall och radonförekomst. 3. Underlagsmaterial Som underlag till utredningen har följande material använts: - Tidigare utförda undersökningar från Göteborgs Förorter, daterad (Geoteknisk undersökning för skolanläggning, Råda Säteri, Råda kommun), se bilaga 1. - Erhållen grundkarta från Härryda kommun. 4. Positionering Inmätning och avvägning av radonmätningspunkterna samt berg i dagen har utförts av Niklas Häggendal, Ramböll Sverige AB. Inmätning är utförd i följande koordinat- och höjdsystem: Koordinatsystem Sweref Höjdsystem RH Befintliga förhållanden På den sydöstra delen av området finns en byggnad (förskola) med sin tillhörande gård som utgörs av dels berg i dagen och gräsytor. Övriga delar av området består av ett skogsområde med berg i dagen, förutom det nordöstra hörnet av området som består av gräsytor samt en mindre byggnad (soprum). Området är kuperat med marknivåer som varierar mellan +82 och +87. Högsta partiet ligger mitt i området i en riktning sydväst-nordost på nivå ca +87. Omkring höjdpartiet minskar marken till nivåer på ca +84 i öster och +82 i väster och i söder. Bergsområdet är en ca 100 X 40 m lång bergsrygg grovt orienterad i en sydvästlig- nordöstlig riktning ( ) med en flackare lutning åt öster än mot väster. 2 av 4 MARKTEKNISK UNDERSÖKNINGSRAPPORT (MUR) GEOTEKNIK BERGTEKNIK Geoteknisk utredning Råda 1:9 Unr

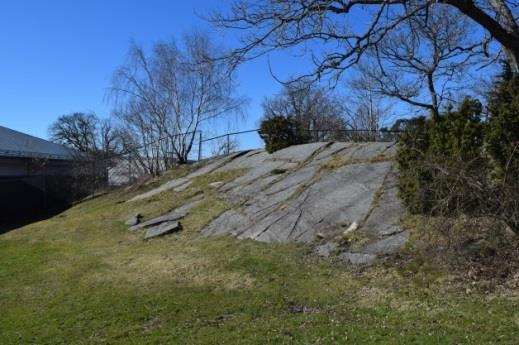

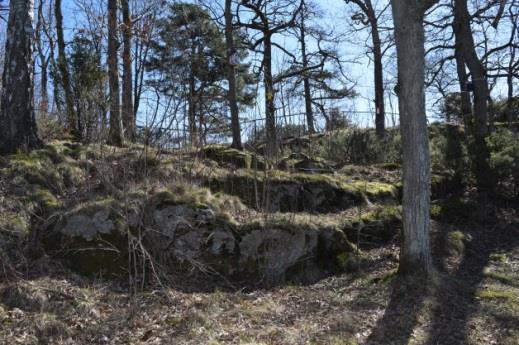

6 \\ramse\pub\got1\sgt\2016\ \3_teknik\g\dokument\beskrivningar\extrengranskning \mur geo berg rev docx Från toppen till lågpunkten vid den nordvästra sidan är det en höjdskillnad på totalt ungefär 5m. Åt sydost är höjdskillnaden ungefär 3m mellan top och dal, med en sluttning på ungefär 20 från horisontalplanet. Nordvästra sidan är delvis täckt av vegetation, främst mossa, snårbuskar och träd, men högre upp i topografin blottas berget. Östra sidan är främst täckt av gräs och träd förutom längst i söder där berget är blottat över nästan hela slänten (se figur 2och figur 3). I mitten av områdets östra del återfinns flera block på marken. Figur 2, Bergsryggens nordvästra sida observerad från väster mot öster. Figur 3, Bergsryggens sydöstra sida, observerad från öster mot väster. Vid platsbesöket har sprickorna i berg inmätt med strykning/stupning enligt högerhandsregeln (se bilaga 3). 6. Radonundersökningar Radonundersökning med en gammaspektrometer av typen GR-130 har utförts på bergytan i 23 punkter, namngivna G1-G23. Gammaspektrometern mäter gammastrålning direkt från en plan yta. Gammastrålningen visas uppdelat på kalium-, uran- och toriumsönderfall. Resultat kan sedan utifrån uranhalten räknas om till radiumhalt i Bq/kg. Radonundersökning med radonmätaren Markus 10 har utförts i 5 punkter, namngivna M1-M5. Radonmätaren mäter radongashalten i jord, vid ca 50-70cm djup. Mätningar utfördes den 1 april 2016 av geotekniker Carine Bouzas, Ramböll Sverige AB. Resultat från mätningarna redovisas i bilaga 2. Mätningspunkers läge redovisas på ritning G01. 3 av 4 MARKTEKNISK UNDERSÖKNINGSRAPPORT (MUR) GEOTEKNIK BERGTEKNIK Geoteknisk utredning Råda 1:9 Unr

7 \\ramse\pub\got1\sgt\2016\ \3_teknik\g\dokument\beskrivningar\extrengranskning \mur geo berg rev docx 7. Inmätning av berg i dagen Inmätning av berg i dagen har utförts av Niklas Häggendal på Ramböll Sverige AB genom GNSS-mätning med nätverks-rtk. Målsättningen har varit att inmätningarna skall uppfylla klass B enligt SGF Rapport 1:2013, dock har mätningen störts av närliggande träd och vissa punkter uppfyller bara noggrannheten i plan och ej höjd, punkterna redovisas bara i plan. 4 av 4 MARKTEKNISK UNDERSÖKNINGSRAPPORT (MUR) GEOTEKNIK BERGTEKNIK Geoteknisk utredning Råda 1:9 Unr

8

9

10

11

12

13 Analysresultat Gammaspektrometer Mätning Plats Klassning enligt BFR rapport R85:1988 Lågradonmark Normalradonmark Högradonmark Total gammastrålning (ngy/h) K (%) U (ppm) Th (ppm) K-40 (Bq/kg) Ra-226 (Bq/kg) 1 G1 <60 Bq/kg Bq/kg >200 Bq/kg 3,1 0,7 13,5 970,3 8,645 54,81 2 G2 <60 Bq/kg Bq/kg >200 Bq/kg 0,5 1,3 0,9 7,4 406,9 11,115 30,044 3 G3 <60 Bq/kg Bq/kg >200 Bq/kg 0,7 2,5 0,6 7,6 782,5 7,41 30,856 4 G4 <60 Bq/kg Bq/kg >200 Bq/kg 0,4 1,5 0,1 3,0 469,5 1,235 12,18 5 G5 <60 Bq/kg Bq/kg >200 Bq/kg 0,7 2,5 0,5 7,5 782,5 6,175 30,45 6 G6 <60 Bq/kg Bq/kg >200 Bq/kg 0,7 2,3 1,6 8,3 719,9 19,76 33,698 7 G7 <60 Bq/kg Bq/kg >200 Bq/kg 0,9 2,7 2 9,2 845,1 24,7 37,352 8 G8 <60 Bq/kg Bq/kg >200 Bq/kg 0,9 3 1,7 9, ,995 37,352 9 G9 <60 Bq/kg Bq/kg >200 Bq/kg 0,9 3,1 0,6 10,5 970,3 7,41 42,63 10 G10 <60 Bq/kg Bq/kg >200 Bq/kg 0,8 2,5 0,3 9,4 782,5 3,705 38, G11 <60 Bq/kg Bq/kg >200 Bq/kg 0,8 2,4 1,3 7,8 751,2 16,055 31, G12 <60 Bq/kg Bq/kg >200 Bq/kg 0,8 2,9 1,1 7,9 907,7 13,585 32, G13 <60 Bq/kg Bq/kg >200 Bq/kg 0,9 3,3 1,6 7,5 1032,9 19,76 30,45 14 G14 <60 Bq/kg Bq/kg >200 Bq/kg 0,9 3,1 1 10,7 970,3 12,35 43, G15 <60 Bq/kg Bq/kg >200 Bq/kg 0,8 2,7 2,1 7,2 845,1 25,935 29, G16 <60 Bq/kg Bq/kg >200 Bq/kg 1 3,7 0,7 8,8 1158,1 8,645 35, G17 <60 Bq/kg Bq/kg >200 Bq/kg 0,8 2,5 0, ,5 3,705 44,66 18 G18 <60 Bq/kg Bq/kg >200 Bq/kg 0,7 2,1 0,8 7,7 657,3 9,88 31, G19 <60 Bq/kg Bq/kg >200 Bq/kg 0,7 2,2 0,9 6,4 688,6 11,115 25, G20 <60 Bq/kg Bq/kg >200 Bq/kg 0,7 2,3 0,9 6,8 719,9 11,115 27, G21 <60 Bq/kg Bq/kg >200 Bq/kg 0,7 2,4 1,1 5,9 751,2 13,585 23, G22 <60 Bq/kg Bq/kg >200 Bq/kg 0,8 2,5 1,2 6,5 782,5 14,82 26,39 23 G23 <60 Bq/kg Bq/kg >200 Bq/kg 0,9 2,9 1,3 7,1 907,7 16,055 28,826 Th-232 (Bq/kg) Beräkningar: Datum: % K = 313 Bq/kg K-40 1 ppm U = 12,35 Bq/kg Ra ppm Th = 4,06 Bq/kg Th-232 \\ramse\pub\got1\sgt\2016\ \3_teknik\g\proj\råda - Sammanställning av Radon.xlsx flik: Analysresultat Radon Sida 1 av 1

14 Resultat Markus 10 (Radongasmätning i jordluft) Mätdatum: Väder: Ca +10 C, soligt. Klassning enligt BFR rapport R85:1988 Mätning Material Uppmätt halt Lågradonmark Normalradonmark Högradonmark M1 <10 kbq/m kbq/m 3 >50 kbq/m 3 26 kbq/m 3 M2 <10 kbq/m kbq/m 3 >50 kbq/m 3 39 kbq/m 3 M3 <10 kbq/m kbq/m 3 >50 kbq/m 3 3 kbq/m 3 M4 <10 kbq/m kbq/m 3 >50 kbq/m 3 1 kbq/m 3 M5 <10 kbq/m kbq/m 3 >50 kbq/m 3 43 kbq/m 3

15 Sprickor i berggrund vid Råda 1:9 Strykning Stupning Sprickgrupp Strykning Stupning Sprickgrupp Foliation Sprickgrupp Foliation Sprickgrupp Foliation Sprickgrupp Foliation Sprickgrupp Foliation Sprickgrupp Foliation Sprickgrupp Foliation Sprickgrupp Foliation Sprickgrupp Rygg Sprickgrupp Rygg Sprickgrupp Rygg Sprickgrupp Rygg Sprickgrupp Rygg Sprickgrupp Rygg Sprickgrupp Rygg Diskret sprickgrupp Rygg Diskret sprickgrupp Sprickgrupp Diskret sprickgrupp Sprickgrupp Sprickgrupp Sprickgrupp Sprickgrupp Sprickgrupp Sprickgrupp Sprickgrupp Sprickgrupp Sprickgrupp Sprickgrupp Sprickgrupp Sprickgrupp Sprickgrupp Sprickgrupp Sprickgrupp Sprickgrupp Sprickgrupp Sprickgrupp Sprickgrupp Sprickgrupp Sprickgrupp Sprickgrupp Sprickgrupp Sprickgrupp Sprickgrupp Sprickgrupp Sprickgrupp Sprickgrupp Sprickgrupp Sprickgrupp Sprickgrupp Sprickgrupp Sprickgrupp Sprickgrupp Sprickgrupp Sprickgrupp Sprickgrupp Sprickgrupp 2
