1 Markteknisk undersökningsrapport (MUR) Geoteknik Detaljplan för del av Brämhult 11: Reviderad: och Upprättad av: Anita Turesson Granskad av: Michael Engström Uppdragsnummer: /

2 MARKTEKNISK UNDERSÖKNINGSRAPPORT (MUR) GEOTEKNIK. Kund Borås stad Samhällsbyggnadsförvaltningen Att: Agnes Sandstedt Konsult WSP Samhällsbyggnad Box Göteborg Besök: Ullevigatan 19 Tel: Fax: WSP Sverige AB Org nr: Styrelsens säte: Stockholm Kontaktperson Anita Turesson Tel: Mail: 2

3 Innehåll 1 Uppdrag 4 2 Ändamål 5 3 Underlag för undersökningen 5 4 Styrande dokument 5 5 Befintliga förhållanden Topografi Jordartsförhållanden Positionering 6 6 Geotekniska fältundersökningar Utförda undersökningar och provtagningar 6 7 Radonmätning Utförda undersökningar Resultat 7 8 Hydrogeologiska undersökningar 8 9 Värdering av undersökning 8 10 Redovisning 8 3

4 1 Uppdrag WSP Samhällsbyggnad, avdelning Geo Göteborg, utförde 2014 en översiktlig geoteknisk undersökning för del av Brämhult 11:1 på uppdrag av Brämhultshöjds AB, Borås (bild 1, gulstreckat område). En kompletterande undersökning utfördes 2016 på uppdrag av AL Studio, Göteborg, eftersom planområdet utökades mot sydväst längs Kyrkvägen (rödstreckat område). I maj 2019 utfördes ytterligare fältundersökning föranledd bland annat av att undersökningsområdet utökades för att inkludera fastighet 4:5 (blåstreckat område). Figur 1. Översikt av planområdet. Inringat område i gult undersöktes i september Inringat område i rött undersöktes i november 2016 samt inringat område i blått undersöktes i maj 2019 då även stabilitet i jord och berg inspekterades. 4

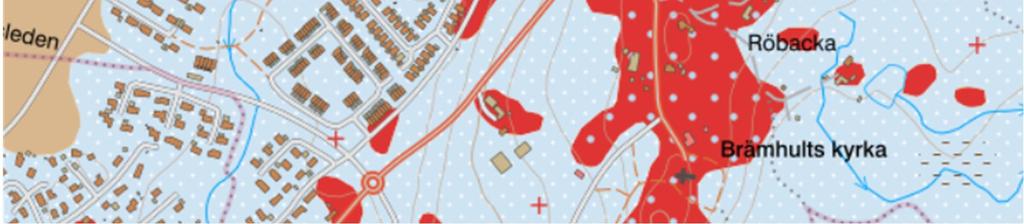

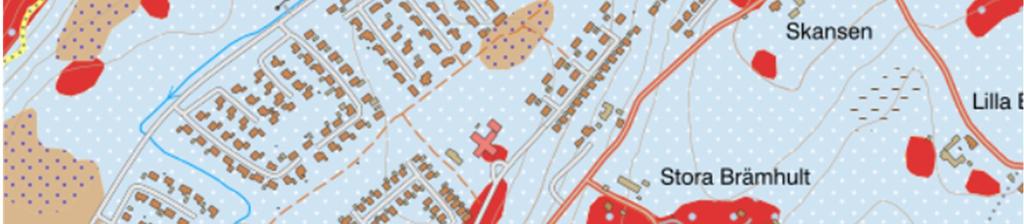

5 SGU:s jordartskarta visar att området består av sandig morän och berg som går i dagen, se Figur 2. Figur 2. SGU:s jordartskarta visar sandig morän och berg i dagen i aktuellt område (inringat). 2 Ändamål Undersökningen skall utgöra det geotekniska underlaget för ny Detaljplan, del av Brämhult 11:1. 3 Underlag för undersökningen Som underlag för planering och genomförande av de nedan beskrivna undersökningarna har följande material använts: Grundkarta i dwg-format Jordartskarta från SGU 4 Styrande dokument Denna rapport ansluter till SS-EN :2004 med tillhörande nationell bilaga. Klassificering av jord i fält har utförts enligt SS-EN

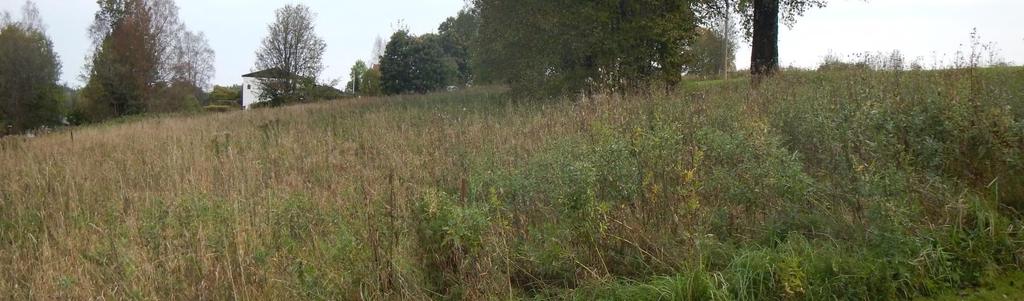

6 5 Befintliga förhållanden 5.1 Topografi Planområdet är beläget i den nordöstra delen av Brämhult och avgränsas av Kyrkovägen längs hela dess östra gräns och med bebyggda tomter i nordöst. I västra delen avgränsas området först av Hampgatan i nordväst, därefter av bebyggda tomter och i södra hälften av Kamgarnsgatan. I söder avgränsas området av Dammgatan. Det långsmala planområdet har främst ängskaraktär och avdelas av två bebyggda tomter. I söder och längs sydvästra delen är området bevuxet med lövträd. I den låglänta delen i söder står vatten i dagen. Nytillkommet område 2019, Ängsgårdens förskola ligger längs Kamgarnsgatan, på dess västra sida. Förskolan omgärdas dels av bebyggda tomter och dels av mark med ängskaraktär. Kyrkvägen sluttar längs hela området från ca +280 i nordöst till ca +239 i sydväst. Hela området sluttar från norr och från Kyrkvägen i öster ner mot väst och sydväst. Den högsta punkten, nivå ca +281, ligger i norra delen av området där berget går i dagen (2016). Här sluttar det ner mot väster till nivå ca +275 för att avslutas i en brant bergsslänt ner till Hampgatan som ligger på nivå ca I mellersta delen (nordöstra delen av det utökade området, 2016) ligger högsta nivån närmast Kyrkvägen på ca Marken sluttar här till en nivå på ca +247 vid Kamgarnsgatan i väster. I södra delen sluttar området successivt för att längst i söder plana ut med en lägsta nivå på ca Marknivå för Ängsgårdens förskola är ca +145 förutom lokalt i nordöstra hörnet där marknivån ligger på ca Jordartsförhållanden Jorden består överst generellt av ett tunt lager mulljord, därunder återfinns morän som vilar på berg. Lokalt i södra och sydvästra delen finns organisk jord. Berget går i dagen i norra och södra delen samt i sydvästra delen av långsträckta området längs Kyrkvägen. Vid Ängsgårdens förskola består marken av fyllning på ett tunnare lager av torv (torvens utbredning och tjocklek är ej känd) och därunder av friktionsjord som vilar på berg. I nordöstra och södra delen av fastigheten går berget i dagen. 5.3 Positionering För inmätning av berg i dagen (undersökning utförd 2014) samt slänter (undersökning utförd 2019) användes en GPS av typen Topcon GRS-1. Använt koordinatsystem är SWEREF samt höjdsystem RH Geotekniska fältundersökningar 6.1 Utförda undersökningar och provtagningar Fältundersökningarna utfördes i september 2014, november 2016 samt maj 2019 och består av: Jordartskartering och inmätning av berg i dagen (norra delen, 2014) Jordartskartering (kompletterande 2016) Bergbesiktning (norra delen, 2014) Radonundersökning (2014 med kompletterande punkter november 2016) 6

7 Inspektion av berg och inmätning av släntlutningar i jord (2019) Undersökningen utfördes WSP Sverige AB. 7 Radonmätning 7.1 Utförda undersökningar Vid mätning användes två olika instrument, en emanometer av typen Markus 10 och en gammaspektrometer av typen RS-230. Emanometern används i jord och mäter radongashalten i jordluften. Mätning av radonhalten i jordluften har utförts enligt standardförfarande. Förfarandet innebär att jordluft pumpas in i instrumentet via en sond, nedslagen på 0.7 m djup under befintlig markyta. Gammaspektrometern används framför allt på berg och sprängsten och mäter den totala strålningen samt fördelningen av de tre naturligt förekommande nukliderna thorium-232, kalium-40 och radium I detta fall användes gammaspektrometern också på jord som komplement till Markus 10. Mätpunkternas läge redovisas i Bilaga1. Vid mätningen (2014) rådde följande väderförhållanden: Halvklart, svag vind och med temperatur på ca 12 C. Vid kompletteringen i november 2016 rådde liknande väderlek men lägre temperatur, ca 3 C. 7.2 Resultat Sammantaget tio försök till mätning av radonhalt i jordluften utfördes. Fyra av dessa visar värden mellan 9 och 41 kbq/m 3. Resterande sex försök misslyckades på grund av otillräcklig volym jordluft för analys i emanometern (Tabell 1). Uppmätta fyra värden med gammaspektrometer på berg, visar strålningshalter från Ra-226 på mellan 35 och 59 Bq/kg. Mätningen av den totala strålningen, gammastrålningen, visar värden på mellan 0.12 och 0.15 µsv/h. Motsvarande värde för mätning på jord visar en radiumhalt på 35 Bq/kg och total strålning på 0.08 µsv/h (Tabell 2). Tabell 1. Resultat från radonmätning i jordluft. Mätpunkt Radongashalt (kbq/m3) Djup, m u my (cm) Jordart Mätning Anmärkning M1-0,7 Sa Mn Sept 2014 Gick ej att suga upp markluft M2 41 0,7 Sa Mn Sept 2014 M3-0,7 Sa Mn Sept 2014 Gick ej att suga upp markluft M4-0,7 Sa Mn Sept 2014 Gick ej att suga upp markluft M5-0,7 Sa Mn Sept 2014 Gick ej att suga upp markluft M6 9 0,7 Sa Mn Sept

8 M7 11 0,7 Sa Mn Nov 2016 M8-0,7 Sa Mn Nov 2016 Gick ej att suga upp markluft M9-0,7 Sa Mn Nov 2016 Gick ej att suga upp markluft M ,7 Sa Mn Nov 2016 Tabell 2. Resultat från mätning av den totala strålningen samt bidraget från de naturligt förekommande nukliderna torium-232, kalium-40 och uran-238/235. Radiumhalten är beräknad från uppmätt uranhalt. Mätpunkt K (%) U (ppm) Th (ppm) Ra-226 (Bq/kg) Gammastrålning (µsv/h) Mätning Mätning utförd på S Sept 2014 Berg S Sept 2014 Berg S Sept 2014 Berg S Sept 2014 Berg S Sept 2014 Sa Mn 8 Hydrogeologiska undersökningar Ingen bestämning av grundvattennivå har gjorts i denna utredning. Vid fältundersökning i november 2016 stod vatten i markytan i den södra låglänta delen av området. I samband med en miljöteknisk markundersökning Delar av Brämhult 4:2, Brämhult 11:1, Brämhult 2:32 samt Brämhult 6:1 (WSP, pågående) noterades en grundvattenyta ( ) på ca 1 m under marknivå i borrpunkterna 19W02, 19W04 belägna i den södra delen. Grundvattenytan kan generellt antas följa markytans topografi och i moränen ligga någon eller några meter under markytan. Den kan dock variera avsevärt beroende på årstid och nederbördsförhållandena. 9 Värdering av undersökning Inga avvikelser har noterats i samband med fältundersökningen. 10 Redovisning Bilaga 1 Plankarta, norra delen, med redovisning av radonundersökning och berg i dagen (2014) Bilaga 2 Plankarta, södra delen, med redovisning av radonundersökning och berg i dagen (2016, 2019) 8
