Markteknisk undersökningsrapport, geoteknik (MUR) Detaljplan Norrmalm 1:1, Sagavallen Borås Stad

Transkript

1 Markteknisk undersökningsrapport, geoteknik (MUR) Borås Stad Upprättad av: Anita Turesson Granskad av: Sara Jorild Uppdragsnr:

2 Uppdragsnr: Daterad: Reviderad: Handläggare: Anita Turesson Status: MARKTEKNISK UNDERSÖKNINGSRAPPORT, GEOTEKNIK (MUR) BORÅS STAD Kund Borås Stad Samhällsbyggnadsförvaltningen Kontaktperson: Agnes Sandstedt Kungsgatan BORÅS Konsult WSP Samhällsbyggnad Box Göteborg Besök: Ullevigatan 19 Tel: Fax: WSP Sverige AB Org nr: Styrelsens säte: Stockholm Kontaktpersoner Anita Turesson Tel: Mail: Sara Jorild Tel: Mail:

3 Uppdragsnr: Daterad: Reviderad: Handläggare: Anita Turesson Status: Innehåll 1 Objekt 4 2 Ändamål 4 3 Underlag för undersökningen 5 4 Styrande dokument 5 5 Geoteknisk kategori 5 6 Befintliga förhållanden Topografi Jordartsförhållanden Positionering 6 7 Geotekniska fältundersökningar Utförda undersökningar och provtagningar 6 8 Geotekniska laboratorieundersökningar Utförda undersökningar Provförvaring 7 9 Miljöundersökning 7 10 Radonmätning Utförda undersökningar 7 11 Hydrogeologiska undersökningar 8 13 Redovisning Bilagor Ritningar 8 14 Värdering av undersökning 8

4 Uppdragsnr: Daterad: Reviderad: Handläggare: Anita Turesson Status: 1 Objekt WSP Samhällsbyggnad, avdelning Geo Göteborg, har på uppdrag av Samhällsbyggnadsförvaltningen i Borås Stad utfört en geoteknisk undersökning för Norrmalm 1:1, Sagavallen, beläget inom Borås tätort. Figur 1. Översikt över undersökningsområdet (flygfoto taget från Figur 2. Jordartskarta enligt SGU med undersökningsområde inringat samt motsvarande karta från Eniro. 2 Ändamål Undersökningen skall utgöra det geotekniska underlaget för ny Detaljplan, Norrmalm 1:1, Sagavallen, Borås Stad.

5 Uppdragsnr: Daterad: Reviderad: Handläggare: Anita Turesson Status: 3 Underlag för undersökningen Som underlag för planering och genomförande av de nedan beskrivna undersökningarna har följande material använts: Grundkarta i dwg-format, genererad Jordartskarta från SGU Ledningsplaner tillhandahållna av respektive ledningsägare. 4 Styrande dokument Denna rapport ansluter till SS-EN :2004 med tillhörande nationell bilaga. Klassificering av jord i fält och på laboratorium har utförts enligt SS-EN Tabell 4.1. Planering och redovisning Undersökningsmetod Standard eller annat styrande dokument Fältplanering SS-EN Fältutförande Geoteknisk fälthandbok SGF Rapport 1:96 samt SS-EN-ISO Beteckningssystem SGF/BGS Beteckningssystem 2001:2 med kompletteringar enligt TD Klassificering 13:2010 Bilaga C Beteckningsblad Tabell 4.2. Fältundersökningar Undersökningsmetod Slagsondering Trycksondering Skruvprovtagning Standard eller annat styrande dokument SGF Rapport 1:96, Geoteknisk fältrapport SGF:s metodblad för mekanisk trycksondering, , v 1.0 SGF Rapport 1:96, Geoteknisk fältrapport Tabell 4.3. Laboratorieundersökningar Undersökningsmetod Standard eller annat styrande dokument Klassificering SS-EN/ISO Vattenkvot F.d. SS Geoteknisk kategori Utförda undersökningar är i huvudsak utförda i enlighet med intentionerna för geoteknisk kategori 2.

6 Uppdragsnr: Daterad: Reviderad: Handläggare: Anita Turesson Status: 6 Befintliga förhållanden 6.1 Topografi Planområdet består av ett naturområde i norra delen, där byggnation av förskola planeras, och Sagavallens fotbollsplan i södra delen. Området gränsar till Kråkekärrsgatan i väster, Döbelnsgatan i öster och bostadshus i norr och söder. Marken sluttar brant nedåt från bostadsområdet i nordost, från en högsta nivå på ca +166, för att plana ut på nivån ca +158, för att sedan åter slutta brand nedåt mot fotbollsplanen i söder till nivån ca Området för tänkt byggnation är trädbevuxet och en del större block förekommer. 6.2 Jordartsförhållanden Undersökningsområdet har delats in i två delområden; naturområdet i norr och fotbollsplanen i söder. Planerad byggnad kommer ligga inom naturområdet i norr. Jorden inom naturområdet består överst av ett lager av mulljord/mullhaltig sand som ställvis underlagras av ett tunt lager av torv, därunder finns en siltig morän som vilar på berg. Mulljorden/den mullhaltiga sanden/torven har en mäktighet mindre än 1m. Slagsonderingarna har fått stopp på ca 3 och 6,5 m djup under markytan. Inom delområdet för fotbollsplanen består jorden överst av fyllning, därunder torv som underlagras av siltig morän som vilar på berg. Samtliga undersökningar inom fotbollsplanen består av skruvprovtagningar. Fyllningen är upp till 1.5 m mäktig och torven är upp till 3 m mäktig. 6.3 Positionering För inmätning av geotekniska sonderingar har använts en GPS av typen Topcon GRS-1. Använt koordinatsystem är SWEREF samt Borås lokala höjdsystem (BS 73). För kontroll av inmätt höjddata har använts kommunens fixpunkt, 12477, belägen invid Vindgatan i stadsdelen Viared, Borås. 7 Geotekniska fältundersökningar 7.1 Utförda undersökningar och provtagningar De geotekniska undersökningarna utfördes 11 november 2013 och består av: Slagsondering i 2 punkter Trycksondering i 7 punkt Skruvprovtagning i 2 punkter Undersökningen utfördes av: Fältgeotekniker Mattias Stenström, WSP Sverige AB 8 Geotekniska laboratorieundersökningar 8.1 Utförda undersökningar Laboratorieundersökningar utfördes under november 2013 på WSP:s laboratorium i Göteborg av Alma Zerem Hrvat. Följande undersökningar har utförts: Störda prover (skruvprovtagning) har analyserats för bestämning av jordart och vattenkvot.

7 Uppdragsnr: Daterad: Reviderad: Handläggare: Anita Turesson Status: 8.2 Provförvaring Inlämnade prover förvaras i kylrum (7 C) fram till dess att laboratorieundersökningar är utförda. Proverna sparas sedan i 6 månader efter utfört laboratoriearbete. 9 Miljöundersökning En miljöteknisk markundersökning genomfördes av WSP Environmental, Göteborg, Resultatet redovisas i en separat rapport: Översiktlig miljöteknisk markundersökning med uppdragsnummer , daterad Fältprotokollen från skruvsonderingarna läggs som bilaga i denna rapport. 10 Radonmätning 10.1 Utförda undersökningar Fältundersökning med avseende på markradon utfördes Undersökningen omfattar mätning av radongashalten i jordluften i 3 punkter med Markus 10 (Tabell 1) och den totala strålningen samt bidraget från de naturligt förekommande nukliderna torium-232, kalium-40 och uran-238/235 i 5 punkter med en gammaspektrometer av typen RS-230 (Tabell 2). Radiumhalten beräknas från uppmätt uranhalt. Vid mätningen rådde följande väderförhållanden: Halvklart, temperatur på ca + 5 C och vindstilla till svag vind. Tabell 10:1: Resultat från radonmätning i jordluft. Mätpunkt kbq/m 3 Djup, m u my Jordart Anmärkning M Mn M Mn M Mn Tabell 10:2: Resultat från mätning av den totala strålningen samt bidraget från de naturligt förekommande nukliderna torium-232, kalium-40 och uran-238/235. Radiumhalten är beräknad från uppmätt uranhalt. Mätpunkt K (%) Th (ppm) U (ppm) Ra-226 (Bq/kg) Gammastrålning (µsv/h) S Block S Mätningen utförd på: Block eller Berg S Block S Block eller Berg S Block

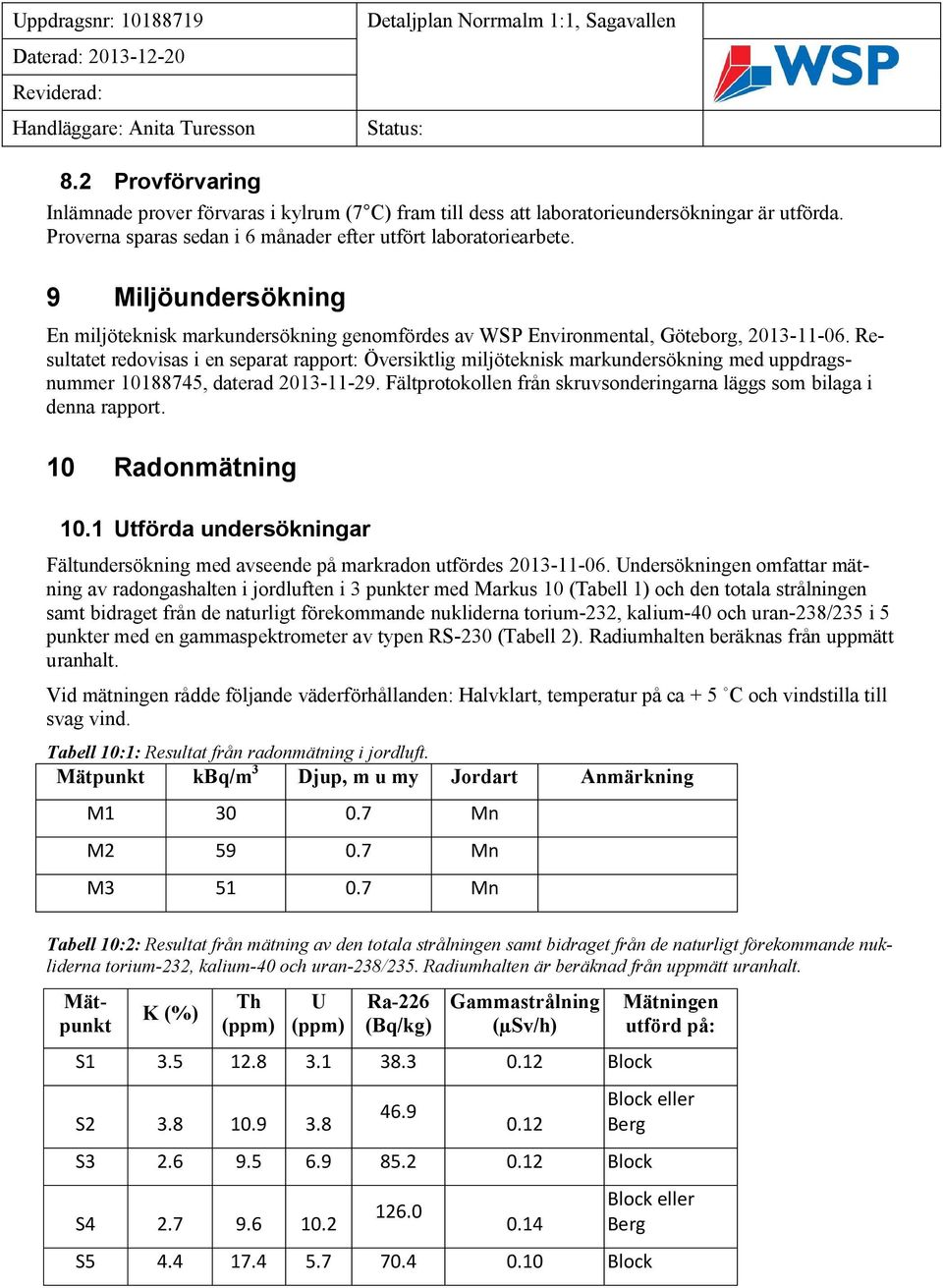

8 Uppdragsnr: Daterad: Reviderad: Handläggare: Anita Turesson Status: 11 Hydrogeologiska undersökningar Grundvattenytan i naturområdet var inte mätbar vid observation i öppna skruvborrhål. Detta innebär att grundvattenytan här ligger på ett större djup än 1 m under markytan. 13 Redovisning 13.1 Bilagor Laboratorieprotokoll Fältprotokoll från miljöprovtagningen Bilaga 1 (2 sidor) Bilaga 2 (3 sidor) 13.2 Ritningar Plan G Sektion G Värdering av undersökning Inga avvikelser har noterats i samband med fält- eller laboratorieundersökningarna.

9 Sammanställning av Laboratorieundersökningar Samhällsbyggnad Box Projekt Detaljplan Sagavallen Göteborg Besök: Ullevigatan Växel: Direkt: / -7275/ Beställare WSP Gbg Fax: Uppdragsnummer ej mätbart sitet kvot gräns tivitet (okorr.) (omrörd) Matrl. Tjälf.- Djup 2) 3) 4) 5) 5) 5) w N w L S t fu r typ 6) klass 6) Anm. m Jordartsbeskrivning 1) (t/m 3) (%) (%) (-) (kpa) (kpa) Borrhål W13-6 Fältundersökning MS Ankomst Provtagningsmetod PG Skr Kv St I Kv St II Labundersökning X Granskning AZ Grundvattenobservation Datum Den- Vatten- Konfl.- Sensi- Skjuvhållfasthet 0.0 brun mullhaltig grusig SAND, växtdelar brun mullhaltig grusig SAND, växtdelar ) Jordartsbeskrivning i enlighet med SS-EN-ISO :2002 & SS-EN- ISO :2004 samt BFR T21:1982 2) Skrymdensitet enligt SS , utgåva 2 3) Vattenkvot enligt SS , utgåva 3 4) Konflytgräns enligt SS , utgåva 2 5) Skjuvhållfasthet - konförsök enligt SS , utgåva 1 ( avvikelse: lägsta konintrycket för 100 gramskonen är 7 mm enligt SGF:s laboratoriekommittés rekommendationer) 6) Enligt AMA Anläggning 10, Tabell CB/1 L:\5250\ \4_CAD\G\_Undersökningar\4_Labresultat\

10 Sammanställning av Laboratorieundersökningar Samhällsbyggnad Box Projekt Detaljplan Sagavallen Göteborg Besök: Ullevigatan Växel: Direkt: / -7275/ Beställare WSP Gbg Fax: Uppdragsnummer ej mätbart sitet kvot gräns tivitet (okorr.) (omrörd) Matrl. Tjälf.- Djup 2) 3) 4) 5) 5) 5) w N w L S t fu r typ 6) klass 6) Anm. m Jordartsbeskrivning 1) (t/m 3) (%) (%) (-) (kpa) (kpa) Borrhål W13-7 Fältundersökning MS Ankomst Provtagningsmetod PG Skr Kv St I Kv St II Labundersökning X Granskning AZ Grundvattenobservation Datum Den- Vatten- Konfl.- Sensi- Skjuvhållfasthet 0.0 mörkbrun grusig sandig MULLJORD mörkbrun sandig TORV gråbrun sandig SILTMORÄN, torvkörtlar ) Jordartsbeskrivning i enlighet med SS-EN-ISO :2002 & SS-EN- ISO :2004 samt BFR T21:1982 2) Skrymdensitet enligt SS , utgåva 2 3) Vattenkvot enligt SS , utgåva 3 4) Konflytgräns enligt SS , utgåva 2 5) Skjuvhållfasthet - konförsök enligt SS , utgåva 1 ( avvikelse: lägsta konintrycket för 100 gramskonen är 7 mm enligt SGF:s laboratoriekommittés rekommendationer) 6) Enligt AMA Anläggning 10, Tabell CB/1 L:\5250\ \4_CAD\G\_Undersökningar\4_Labresultat\

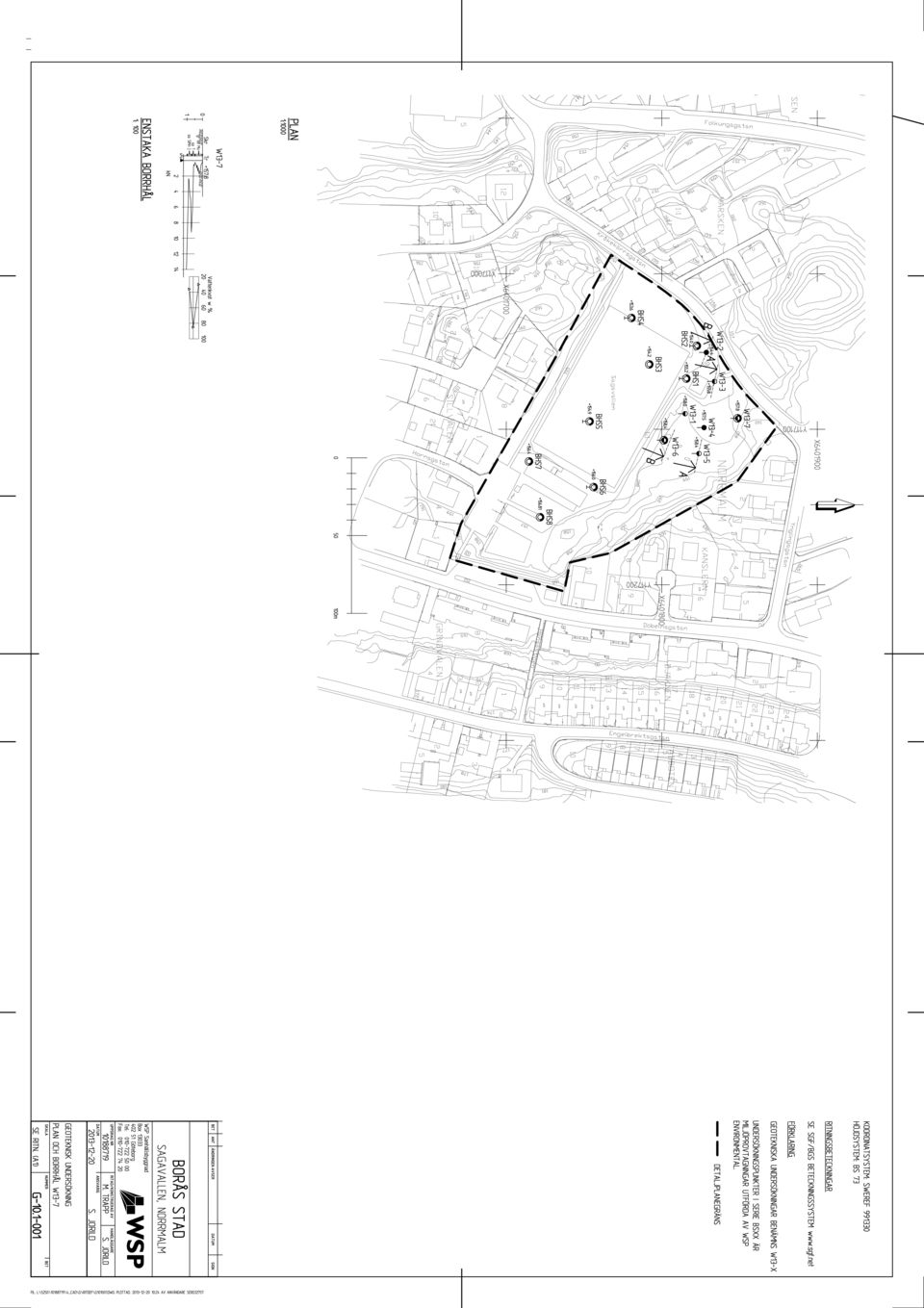

11 FÄLTPROTOKOLL JORD Uppdragsnummer: Miljöteknisk markundersökning, Uppdragsnamn: Norrmalm 1:1 Sagavallen Borås Provtagningsdatum: 6:e November 2013 Metod: Skruvborrning Fält: Therese Häggström Bilaga 2 Punkt nr. Nivå Jordart Anmärkningar Prov Anmärkning PID ppm Lab.analys BHS 1 0-0,5 Mu Matjord, mulljord 0-0,5 < 1 OM+pH och TOC 0,5-1,0 F Grus, sand, ingen lukt 0,5-1,0 < 1 1,0-1,5 SiMn Siltmorän, ingen lukt 1,0-1,5 < 1 STOPP Berg BHS 2 0-0,2 Mu 0,2 matjord, ingen lukt 0-0,2 < 1 0,2-0,5 TVx torv med rötter, ingen lukt 0,2-0,5 < 1 OM 0,5-1,0 TVx torv med rötter, ingen lukt 0,5-1,0 < 1 1,0-1,5 T Torv, ingen lukt 1,0-1,5 < 1 1,5-2,0 Mn 1,8 morän, ingen lukt 1,5-2,0 < 1 STOPP Berg BHS 3 0-0,2 Mu 0,2- matjord/sand, sen svart sand/silt, ingen lukt 0-0,2 < 1 0,2-0,5 T/GrSaSi Torv Grusigsandig silt, ingen lukt 0,2-0,5 < 1 OM+DIOXIN 0,5-1.0 Mu/GrSaSi Torv 0,4 0,8 m och Siltig morän 0,8 1,0 m, ingen lukt, 0,5 gv-yta 0,5-1.0 < 1 1,0-1,5 < 1 1,0-3,0 SiMn Siltig morän, 0,5 gv-yta, ingen lukt 1,5-2,0 < 1 2,0-2,5 < 1 2,5-3,0 < 1 OM 1 (3)

12 FÄLTPROTOKOLL JORD Uppdragsnummer: Miljöteknisk markundersökning, Uppdragsnamn: Norrmalm 1:1 Sagavallen Borås Provtagningsdatum: 6:e November 2013 Metod: Skruvborrning Fält: Therese Häggström Bilaga 2 Punkt nr. Nivå Jordart Anmärkningar Prov Anmärkning PID ppm Lab.analys BHS 4 0-0,5 F (Sa/T/Dy) 0,2 Sand, 0,8 torv + dy 0-0,5 < 1 OM+DIOXIN 0,5-1,0 TDyVx Torv, dy och trä rötter, ingen lukt 0,5-1,0 < 1 1-1,5 Dy Dy, organisk, ingen lukt 1-1,5 < 1 1,5-2,0 T Torv, ingen lukt 1,5-2,0 < 1 2,0-2,5 T Torv, blött, ingen lukt 2,0-2,5 < 1 2,5-3,0 T (Si) Torv, blött, silt-inslag 2,8 meter 2,5-3,0 < 1 OM BHS 5 0-0,5 SaT Sand, Torv, ingen lukt 0-0,5 < 1 0,5-1,0 T Torv, ingen lukt 0,5-1,0 < 1 1,0-1,5 T Torv, ingen lukt 1,0-1,5 < 1 1,5-2,0 T Torv, ingen lukt 1,5-2,0 < 1 STOPP Berg BHS 6 0-0,1 Mu Matjord, Mulljord, 10 cm, ingen lukt 0-0,1 < 1 0,1-0,5 F Tegelbitar, torv, fyllnad, ingen lukt 0,1-0,5 < 1 0,5-1,0 F Tegelbitar, torv, fyllnad, ingen lukt 0,5-1,0 < 1 OM+pH och TOC 1,0-1,5 Dy Dy, ägg lukt (svavelväte) 1,0-1,5 < 1 1,5-2,0 Dy Dy, Blött gv-nivå 1,5-2,0 < 1 STOPP Berg 2 (3)

13 FÄLTPROTOKOLL JORD Uppdragsnummer: Miljöteknisk markundersökning, Uppdragsnamn: Norrmalm 1:1 Sagavallen Borås Provtagningsdatum: 6:e November 2013 Metod: Skruvborrning Fält: Therese Häggström Bilaga 2 Punkt nr. Nivå Jordart Anmärkningar Prov Anmärkning PID ppm Lab.analys BHS 7 0-0,5 F (SaGr) Fyllnad, sand grus, ingen lukt 0-0,5 < 1 0,5-1,0 F (SaGr) Fyllnad, Sand grus, glimmer, ingen lukt 0,5-1,0 < 1 1-1,5 F (Sa) Brunt, lite fuktigt/blött, sand glimmer 1-1,5 < 1 1,5-2,0 Sa Sand med glimmer, ingen lukt 1,5-2,0 < 1 2,0-2,5 GrSiSa Grus, silt, sand, blött, ingen lukt 2,0-2,5 < 1 OM 2,5-3,0 GrSaSi Grus, sand, silt, (grå), ingen lukt 2,5-3,0 < 1 BHS 8 0-0,5 F (si sa Gr) Fyllnad, brunt 0-0,5 < 1 0,5-1,0 F (si sa Gr) Fyllnad, Grå/svart, lukt 0,5-1,0 < 1 1-1,5 F (si sa Gr) Fyllnad, Grå/blött 1-1,5 < 1 1,5-2,0 si sa Gr Trä innan dy, ägg lukt 1,5-2,0 < 1 2,0-2,5 sa Gy Dy, gyttja med trä och en lins med sand som har inslag av glimmer 2,0-2,5 < 1 STOPP Berg O = Alifater och Aromater. M = Metaller inklusive Hg, Sb och Mo. Övrigt: Utvalda prov har analyserats med avseende på ph, TOC och Dioxiner. 3 (3)
