BORÅS STAD. Detaljplan för del av Brämhult 4:2 m.fl. PM GEOTEKNIK

Transkript

1 BORÅS STAD Detaljplan för del av Brämhult 4:2 m.fl. PM GEOTEKNIK ÅF-Infrastructure AB, Grafiska vägen 2A, SE Göteborg, Registered office: Stockholm, Sweden Tel , Org nr PM Geoteknik Page 1 (8)

2 PM GEOTEKNIK DOKUMENTINFORMATION Uppdrag Detaljplan för del av Brämhult 4:2 m.fl. Uppdragsnummer GNR Datum Revidering Beställare Beställarens referens Borås stad Erika Lundén Uppdragsledare Lena Ekmark Tfn mail. Upprättad av Lena Ekmark Granskad av Roger Oscarsson PM Geoteknik Page 2 (8)

3 PM GEOTEKNIK Innehållsförteckning 1 Objekt Syfte Styrande dokument Underlag för projektering Planerad konstruktion Geotekniska undersökningar Utförda undersökningar Befintliga förhållanden Befintliga byggnader och anläggningar Topografiska förhållanden Geotekniska förhållanden Jorddjup och jordlagerföljd Hydrogeologiska förhållanden Radon Släntstabilitet Sättningar Slutsats och rekommendation Blocknedfall Radon Grundläggning... 8 PM Geoteknik Page 3 (8)

4 PM GEOTEKNIK 1 Objekt På uppdrag av Borås stad har ÅF Infrastructure AB utfört geotekniska undersökningar som underlag för pågående arbete med ny detaljplan för del av Brämhult 4:2 m.fl. 2 Syfte Följande utredning PM Geoteknik är framtaget för ett utgöra ett planeringsunderlag för framtagande av detaljplan. Detaljplanen ska ge en samlad bild över hur ett avgränsat markområde ska användas samt markens lämplighet för att bebyggas. I detaljplanen bör följanande utredas: Markförhållanden - geotekniska förutsättningarna för området som helhet. Områdets geotekniska förhållanden och förutsättningar för att bebyggas. Stabilitet- och grundläggningsförhållanden. Restriktioner säkerställas. Sammanställning av nu utförda undersökningar redovisas i en separat rapport MUR, Markteknisk undersökningsrapport. Denna PM innehåller en översiktlig beskrivning av befintliga förhållanden. 3 Styrande dokument Styrande dokument är: SS-EN :2005 Dimensionering av geokonstruktioner 4 Underlag för projektering 4.1 Planerad konstruktion Planförslaget innebär att en ny förskola ska uppföras. Förskolan ska innehålla 6 avdelningar med totalt 120 barn. Byggnaden uppförs som en enplansbyggnad om ca 1200 kvm men med möjlighet till påbyggnad av ytterligare två våningar till maximalt tre våningar. Utbyggnad enligt planförslaget har antagits kunna utföras utan ingrepp i berggrunden. 4.2 Geotekniska undersökningar Utförda undersökningar ÅF-Infrastructure AB har utfört geoteknisk undersökning under december Undersökningarna utfördes av fältingenjör Jonas Eriksson och Thomas Buraas. Undersökningarna redovisas i Markteknisk undersökningsrapport, MUR, daterad Inom området har följande undersökningar utförts: Jord- bergsondering i 10 punkter för bestämning av blockförekomst i jorden samt djup till berg. Installation av grundvattenrör i 1 punkt för bestämning av grundvattennivå. Upptagning av störda jordprover i 10 punkter med skruvprovtagare för vidare analys vid geotekniskt laboratorium. Radonmätning PM Geoteknik Page 4 (8)

5 PM GEOTEKNIK 5 Befintliga förhållanden Planområdet ligger väster om Dammgatan i Brämhult, öster om centrala Borås. Området avgränsas mot norr av en gång- och cykelväg, mot öster av Dammgatan samt mot väster av kedjehusbebyggelsen på Mönstergatan. Växtligheten utgörs i norr av sly samt mindre granar och tallar. Mot söder blir växtligheten glesare och utgörs främst av större granar. Terrängen är ställvis blockrik. 5.1 Befintliga byggnader och anläggningar Planområdet är i dagsläget obebyggt. I angränsning till planområdet finns en del befintlig bostadsbebyggelse i form av friliggande villor och kedjehus, se figur 1. Figur 1, planområdet markerat med rött, ungefärligt läge. 5.2 Topografiska förhållanden Området utgörs till största delen av ett, mot väster, sluttande landskap. I öster längs med Dammgatan återfinns en höjdrygg med marknivåerna 1-2 m högre än gatan. Denna höjdrygg bedöms vara utfylld. Marknivåerna inom höjdryggen i öster ligger på +245 och minskar mot väster till omkring +230 vilket motsvarar en generell lutning på ca 1:6. Det brantaste partiet är slänten från höjdryggen som har en lutning på 1:2. Ytliga block förekommer. PM Geoteknik Page 5 (8)

6 PM GEOTEKNIK 5.3 Geotekniska förhållanden Jorddjup och jordlagerföljd Enligt SGU:s jordartskarta består de ytliga jordarna av sandig morän, se figur 1. Figur 1, Utsnitt ur SGFs jordartskarta Utredningsområde Enligt utförda undersökningar bedöms jorden överst bestå av ett ca 0,1-0,2 m tjockt lager av mullhaltig jord som underlagras av 2-5 m blandkornig morän ovan berg. Moränen utgörs av siltig sand med varierande inblandning av grus. Block förekommer i moränen. Närmast Dammvägen utgörs höjdryggen av fyllning, upp till 4 m, bestående av mullhaltig siltig sand ev med inslag av växtdelar. 5.4 Hydrogeologiska förhållanden Den fria grundvattenytan, observerad i öppna provtagningspunkter, låg vid undersökningstillfället mellan i nivå med markytan och ner till 1,9 m under markytan. I tre undersökningspunkter var ingen grundvattenyta synlig/ingen tillrinning i hålet. Grundvattenytans variation kan bero på jordlagrens täthet vilket hindrar tillrinningen samt ytvatten från nederbörd. I undersökningspunkt 9 installerades ett grundvattenrör för bestämning av grundvattennivå. Vid undersökningstillfället låg grundvattennivån 1,1 m under markytan. PM Geoteknik Page 6 (8)

7 PM GEOTEKNIK 5.5 Radon Radon är en gas som bildas i jord och berg vid sönderfall av uran och radium. Jordluft och vatten kan på grund av berggrunden innehålla höga radonhalter vilket i sin tur kan ge upphov till förhöjda halter inomhus då jordluften sugs in i otäta byggnader eller vatten pumpas ur borrade brunnar. Även stenbaserade byggnadsmaterial kan avge radongas. Markegenskaper, förutom innehållet av radon, uran och kalium, som har stor betydelse vid bedömning av radonrisker är kornstorlek, porositet, vattenhalt och jordlagrens mäktighet. Radongasen transporteras genom jordlagren med jordluft och grundvatten. Hos leror är vattenhalterna vanligtvis höga vilket medför att transporten av radongas försvåras. Jordarter, som sand, grus och grusiga moräner, med hög porositet och genomsläpplighet innehåller stora mängder luft. En byggnad har normalt ett svagt undertryck gentemot jordluften och kan därför suga in markradon. Metod och gränsvärden för markradonundersökning beskrivs i Markradon, riktlinjer för markradonundersökningar, BRF T20:1989. Denna standard används även för klassificering av berg och stenmaterial för gränsvärden av gammastrålning, se tabell 1 nedan. Tabell 1 Ungefärligt samband mellan radonrisk, berggrund och gammastrålning samt jordluft. Radonrisk Högriskområde (Huvudsakligen högradonmark) Berggrund med uranrika bergarter Normalriskområde (Huvudsakligen normalradonmark) Berggrund med normal uranhalt Lågriskområde (Huvudsakligen lågradonmark) Berggrund med låg uranhalt Gammastrålning > ca 0.15 µsv/h > 50 kbq/m 3 ca µsv/h < ca 0.10 µsv/h < 10 kbq/m 3 Radonhalt i jordluft, morän, grus och/eller sand Radonhalt i jordluft Mätning av radonhalt i jordluft har utförts med mätinstrument Marcus 10. Mätvärdena varierar mellan 0 kbq/m 3 och 45 kbq/m 3, se tabell 3, dvs. låg- till normalradonmark. Tabell 2 Resultat från mätning av radonhalt i jordluft. Undersökningspunkt Resultat (kbq/m 3 ) 4 Mtrl för blött för mätning PM Geoteknik Page 7 (8)

8 PM GEOTEKNIK 6 Släntstabilitet Planområdet utgörs av fastmark. Detta innebär att inga stabilitetsproblem bedöms förekomma med hänsyn till marklutningar, djup till fast botten samt jordlagerföljd. 7 Sättningar Inga sättnings problem förväntas, då jordlagren under förekommande ytlager med organiskjord utgörs av moränjord. Det organiska ytlagret förutsätts schaktas bort innan området bebyggs. 8 Slutsats och rekommendation 8.1 Blocknedfall Vid schaktning ska försiktighet vidtas vid exponering av större block som kan komma i rörelse. 8.2 Radon Området klassas som låg- till normalradonmark. Nya byggnader ska uppföras radonskyddade. Beroende på höjdsättning och i den händelse att terrassytan utgörs av berg rekommenderas att gammastrålningsmätning utförs över terrassnivå i samband med byggnation. 8.3 Grundläggning Grundläggning av byggnader bedöms kunna utföras med plattor på den naturligt lagrade moränen, på packad fyllning och/eller på berg. Beroende på höjdsättning kan bergschakt bli nödvändig. Området bedöms inte vara sättningskänsligt och sättningar av långtidskaraktär bedöms inte uppkomma. Innan grundläggning utförs ska bortschaktning av organiska jordlager ske inom byggnadsytor samt inom anslutande hårdgjorda ytor. Återfyllning utförs med friktionsjord eller sprängsten. I samband med projektering av den planerade bebyggelsen bör kompletterande geotekniska undersökningar utföras i läge för blivande byggnader för att i detalj bedöma slutligt grundläggningssätt. PM Geoteknik Page 8 (8)

9 BORÅS STAD Detaljplan för del av Brämhult 4:2 m.fl. MARKTEKNISK UNDERSÖKNINGSRAPPORT/GEOTEKNIK (MUR/GEO) ÅF-Infrastructure AB, Grafiksa vägen 2A, SE GÖTEBORG, Registered office: Stockholm, Sweden Tel , Org nr MUR Page 1 (7)

10 MUR/GEOTEKNIK DOKUMENTINFORMATION Uppdrag Detaljplan för del av Brämhult 4:2 Uppdragsnummer GNR Datum Revidering Beställare Beställarens referens Borås stad Erika Lundén Uppdragsledare Lena Ekmark Tfn mail. Upprättad av Lena Ekmark Granskad av Roger Oscarsson MUR Page 2 (7)

11 MUR/GEOTEKNIK Innehållsförteckning 1 Objekt Syfte (och begränsning) Befintliga förhållanden Befintliga byggnader och anläggningar Topografiska förhållanden Underlag Styrande dokument Utsättning/Inmätning Fältundersökningar Geotekniska undersökningar Geoteknisk kategori Utförda undersökningar Hydrogeologiska undersökningar Radon Laboratorieundersökningar Geotekniska... 7 Bilagor Bilaga 1 Laboratorieprotokoll Ritningar Ritningsnummer Ritning Skala Format G01 Plan 1:400 A G21 Sektion 1:100 A G22 Sektion 1:100 A1 MUR Page 3 (7)

12 MUR/GEOTEKNIK 1 Objekt På uppdrag av Borås stad har ÅF Infrastructure AB utfört geotekniska undersökningar inom del av Brämhult 4:2 m.fl. 2 Syfte (och begränsning) Syftet med undersökningarna har varit att utgöra underlag för framtagande av detaljplan. 3 Befintliga förhållanden Planområdet ligger väster om Dammgatan i Brämhult, öster om centrala Borås. Området avgränsas mot norr av en gång- och cykelväg, mot öster av Dammgatan samt mot väster av kedjehusbebyggelsen på Mönstergatan. Växtligheten utgörs i norr av sly samt mindre granar och tallar. Mot söder blir växtligheten glesare och utgörs främst av större granar. Terrängen är ställvis blockrik. 3.1 Befintliga byggnader och anläggningar Planområdet är i dagsläget obebyggt. I angränsning till planområdet finns en del befintlig bostadsbebyggelse i form av friliggande villor och kedjehus, se figur 1. Figur 1, planområdet markerat med rött, ungefärligt läge. 3.2 Topografiska förhållanden Området utgörs till största delen av ett, mot väster, sluttande landskap. I öster längs med Dammgatan återfinns en höjdrygg med marknivåerna 1-2 m högre än gatan. Denna höjdrygg bedöms vara utfylld. Marknivåerna inom höjdryggen i öster ligger på +245 och minskar mot väster till omkring +230 vilket motsvarar en generell lutning på ca 1:6. Det brantaste partiet är slänten från höjdryggen som har en lutning på 1:2. Ytliga block förekommer. 4 Underlag Grundkarta med höjdkurvor och situationsplan har erhållits från beställaren. Lednings- och kabelunderlag har inhämtats från Ledningskollen. MUR Page 4 (7)

13 MUR/GEOTEKNIK 5 Styrande dokument Denna rapport ansluter till SS-EN med tillhörande nationell bilaga. Tabell 5.1 Planering och redovisning Undersökningsmetod Standard eller annat styrande dokument Fältplanering SS-EN Fältutförande Geoteknisk fälthandbok, SGF Rapport 1:2013samt SS-EN-ISO SGF/BGS beteckningssystem 2001:2 Beteckningssystem (ev Beteckningsblad Berg och Jord, översättningsnyckel från SGF.s beteckningssystem till beteckningar enligt SS-EN , IEG daterad ) Tabell 5.2 Fältundersökningar Undersökningsmetod Beteckning Standard eller annat styrande dokument Sticksondering Sti - Totaltrycksondering Tr Geoteknisk fälthandbok SGF Rapport 1:2013 Jord-bergsondering Jb Geoteknisk fälthandbok SGF Rapport 1:2013 SGF Rapport 2:99 Metodbeskrivning för Jordbergsondering Vingförsök Vb Geoteknisk fälthandbok SGF Rapport 1:2013 Kolvprovtagning Kv Geoteknisk fälthandbok SGF Rapport 1:2013 CPT-sondering CPT Geoteknisk fälthandbok SGF Rapport 1:2013 SGF Rapport 1:93, Rekommenderad standard för CPTsondering Hejarsondering HfA Geoteknisk fälthandbok SGF Rapport 1:2013 Slagsondering Slb Geoteknisk fälthandbok SGF Rapport 1:2013 Viktsondering, maskinell Vim Geoteknisk fälthandbok SGF Rapport 1:2013 SGF Rapport 3:99 Metodbeskrivning för viktsondering Skruvprovtagning Skr Geoteknisk fälthandbok SGF Rapport 1:2013 Undersökningar på vatten Hydrogeologiska metoder Geoteknisk fälthandbok SGF Rapport 1:2013 SGI Information 11 Mätning av grundvattennivå och portryck Radonmätning Rn MUR Page 5 (7)

14 MUR/GEOTEKNIK Tabell 5.3 Laboratorieundersökningar (WSP Göteborg) Undersökningsmetod Jordartsbestämning, beskrivning och klassificering Standard eller annat styrande dokument SS-EN-ISO :2002 SS-EN-ISO :2004 BFR T21:1982 Skrymdensitet SS , utgåva 2 Vattenkvot SS , utgåva 3 Konflytgräns SS , utgåva 2 Sensitivitet SS , utgåva 1 Konförsök SS , utgåva 1 (avvikelse: lägsta konintrycket för 100 g konen är 7mm enligt SGF:s laboratoriekommittés rekommendationer) Materialtyp Tjälfarlighetsklass Enligt AMA Anläggning 10, Tabell CB/1 Enligt AMA Anläggning 10, Tabell CB/1 CRS- försök SS , utgåva 1 Enaxligt tryckförsök SS , utgåva 1 Kornfördelning Siktning SS utgåva 1 Organisk halt i jord- Glödgningsförlustmetoden SS , utgåva 1 6 Utsättning/Inmätning Undersökningspunkterna är utsatta och inmätta med GPS. Inmätning har skett i enlighet med geoteknisk mätningsklass B. Koordinatsystem: SWEREF Höjdsystem: RH 70 MUR Page 6 (7)

15 MUR/GEOTEKNIK 7 Fältundersökningar 7.1 Geotekniska undersökningar Geoteknisk kategori Utförda undersökningar är utförda i enlighet med förutsättningarna för tillämpning av Geoteknisk kategori 2 (GK 2) Utförda undersökningar Fältundersökningarna har utförts av ÅF Infrastructure AB under december Totalt omfattar fältarbetet 10 st. undersökningspunkter fördelade enligt Tabell 7.1. Tabell 7.1. Utförda geotekniska fältundersökningar (exempel på syfte med undersökningen) Metod Syfte Antal punkter Jord- bergsondering Bestämning av gränsen mellan jord och berg, blockförekomst i jord samt förekomst av sprickor eller krosszoner i berg 10 Skruvprovtagning Upptagning av störda jordprover Hydrogeologiska undersökningar Tabell 7.2. Utförda geotekniska fältundersökningar Metod Syfte Antal punkter Grundvattenrör För bestämning av grundvattenytan 1 Den fria grundvattenytan har observerats i öppna provtagningshål. 7.3 Radon Radonundersökning har utförts av ÅF Infrastructure AB under december Radonmätning med av radonhalt i jordluft har utförts med mätinstrument Marcus 10 i 5 punkter. 8 Laboratorieundersökningar 8.1 Geotekniska Tabell 8.1. Utförda geotekniska fältundersökningar Undersökning Utförare Antal provtagningsnivåer Jordartsbenämning WSP, geotekniska laboratoriet i Göteborg 15 Vattenkvot WSP, geotekniska laboratoriet i Göteborg 10 MUR Page 7 (7)

16 Bilaga 1 Sida 1 av 10 Sammanställning av Laboratorieundersökningar Samhällsbyggnad Box Projekt Brämhult Göteborg Besök: Ullevigatan Växel: Direkt: / -7275/ Beställare ÅF infrastruktur AB Fax: Uppdragsnummer sitet kvot gräns tivitet (okorr.) (omrörd) Matrl. Tjälf.- Borrhål 1 Fältundersökning 2014/12/18 TB Ankomst 2014/12/18 Provtagningsmetod PG Skr Kv St I Kv St II Labundersökning 2015/01/07 X Granskning 2015/01/12 AH Grundvattenobservation (vy i borrhålet ) Datum Den- Vatten- Konfl.- Sensi- Skjuvhållfasthet Djup r 2) 3) 5) 5) 5) w N S t t fu t r typ 6) klass 6) Anm. m Jordartsbeskrivning 1) (t/m 3) (%) (%) (-) (kpa) (kpa) 0,0 0,1 0,1 2,0 MULLJORD (enl.fälttekn.) brun siltig SAND, enst gruskorn w L 4) 2,0 brun ngt grusig siltig SAND 3,0 1) Jordartsbeskrivning i enlighet med SS-EN-ISO :2002 & SS-EN- ISO :2004 samt BFR T21:1982 2) Skrymdensitet enligt SS , utgåva 2 3) Vattenkvot enligt SS , utgåva 3 4) Konflytgräns enligt SS , utgåva 2 5) Skjuvhållfasthet - konförsök enligt SS , utgåva 1 ( avvikelse: lägsta konintrycket för 100 gramskonen är 7 mm enligt SGF:s laboratoriekommittés rekommendationer) 6) Enligt AMA Anläggning 10, Tabell CB/1 * Tagna med slutare - spår av slutare f Provet fyller ej helt hylsans diameter L:\5250\ÅF infrastruktur AB\Brämhult \

17 Bilaga 1 Sida 2 av 10 Sammanställning av Laboratorieundersökningar Samhällsbyggnad Box Projekt Brämhult Göteborg Besök: Ullevigatan Växel: Direkt: / -7275/ Beställare ÅF infrastruktur AB Fax: Uppdragsnummer ,0 m u my sitet kvot gräns tivitet (okorr.) (omrörd) Matrl. Tjälf.- Borrhål 2 Fältundersökning 2014/12/17 TB Ankomst 2014/12/18 Provtagningsmetod PG Skr Kv St I Kv St II Labundersökning 2015/01/07 X Granskning 2015/01/12 AH Grundvattenobservation (vy i borrhålet ) Datum Den- Vatten- Konfl.- Sensi- Skjuvhållfasthet Djup r 2) 3) 5) 5) 5) w N S t t fu t r typ 6) klass 6) Anm. m Jordartsbeskrivning 1) (t/m 3) (%) (%) (-) (kpa) (kpa) 0,0 0,1 0,1 brun mullhaltig siltig SAND, enst gruskorn, mullkörtlar 24 1,0 1,0 2,5 MULLJORD (enl.fälttekn.) brun siltig SAND, enst gruskorn w L 4) 1) Jordartsbeskrivning i enlighet med SS-EN-ISO :2002 & SS-EN- ISO :2004 samt BFR T21:1982 2) Skrymdensitet enligt SS , utgåva 2 3) Vattenkvot enligt SS , utgåva 3 4) Konflytgräns enligt SS , utgåva 2 5) Skjuvhållfasthet - konförsök enligt SS , utgåva 1 ( avvikelse: lägsta konintrycket för 100 gramskonen är 7 mm enligt SGF:s laboratoriekommittés rekommendationer) 6) Enligt AMA Anläggning 10, Tabell CB/1 * Tagna med slutare - spår av slutare f Provet fyller ej helt hylsans diameter L:\5250\ÅF infrastruktur AB\Brämhult \

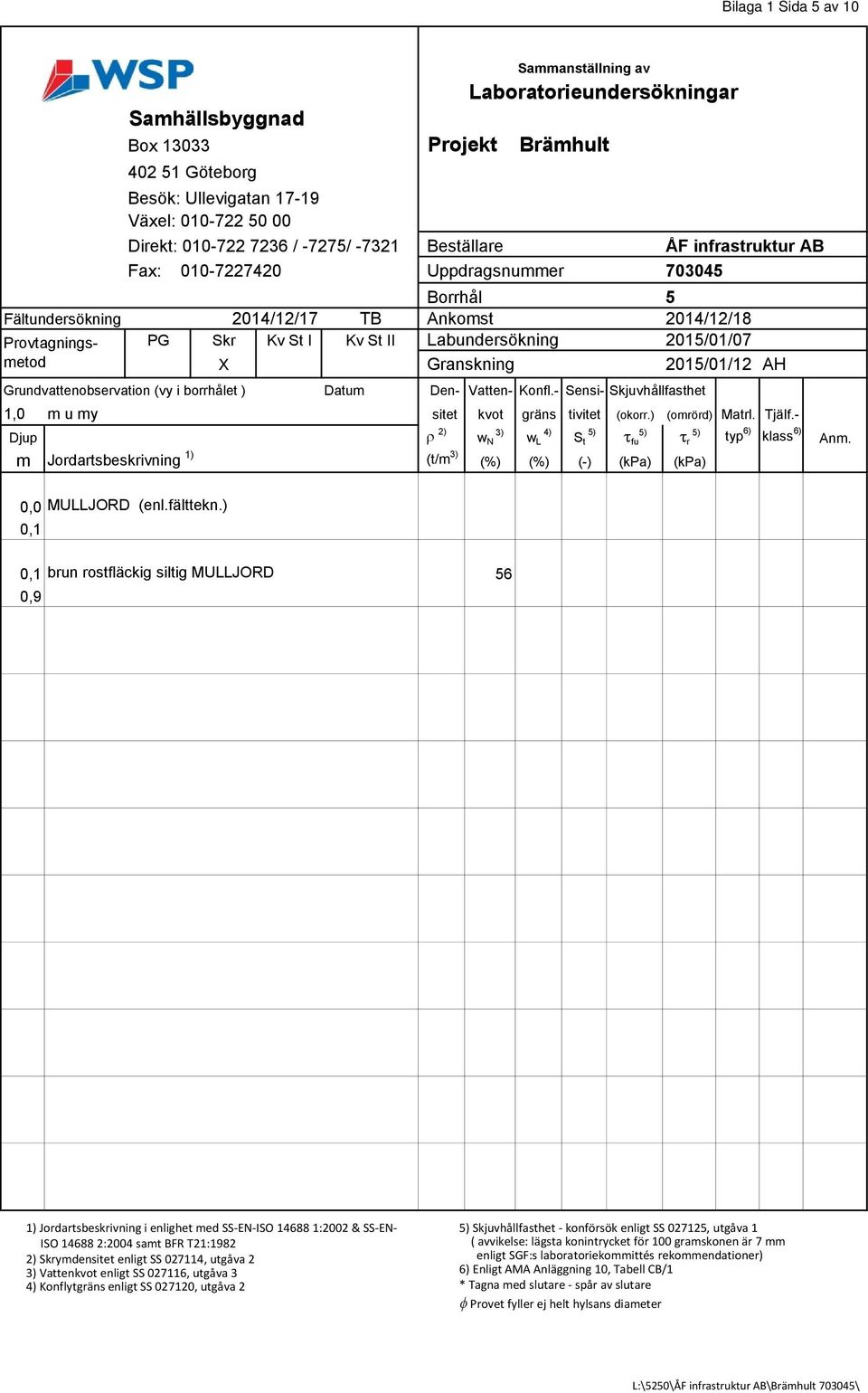

18 Bilaga 1 Sida 3 av 10 Sammanställning av Laboratorieundersökningar Samhällsbyggnad Box Projekt Brämhult Göteborg Besök: Ullevigatan Växel: Direkt: / -7275/ Beställare ÅF infrastruktur AB Fax: Uppdragsnummer ,8 m u my sitet kvot gräns tivitet (okorr.) (omrörd) Matrl. Tjälf.- Borrhål 3 Fältundersökning 2014/12/17 TB Ankomst 2014/12/18 Provtagningsmetod PG Skr Kv St I Kv St II Labundersökning 2015/01/07 X Granskning 2015/01/12 AH Grundvattenobservation (vy i borrhålet ) Datum Den- Vatten- Konfl.- Sensi- Skjuvhållfasthet Djup r 2) 3) 5) 5) 5) w N S t t fu t r typ 6) klass 6) Anm. m Jordartsbeskrivning 1) (t/m 3) (%) (%) (-) (kpa) (kpa) 0,0 0,1 MULLJORD (enl.fälttekn.) brun rostfläckig sandig siltig MULLJORD, enst 0,1 41 gruskorn 1,0 w L 4) 1) Jordartsbeskrivning i enlighet med SS-EN-ISO :2002 & SS-EN- ISO :2004 samt BFR T21:1982 2) Skrymdensitet enligt SS , utgåva 2 3) Vattenkvot enligt SS , utgåva 3 4) Konflytgräns enligt SS , utgåva 2 5) Skjuvhållfasthet - konförsök enligt SS , utgåva 1 ( avvikelse: lägsta konintrycket för 100 gramskonen är 7 mm enligt SGF:s laboratoriekommittés rekommendationer) 6) Enligt AMA Anläggning 10, Tabell CB/1 * Tagna med slutare - spår av slutare f Provet fyller ej helt hylsans diameter L:\5250\ÅF infrastruktur AB\Brämhult \

19 Bilaga 1 Sida 4 av 10 Sammanställning av Laboratorieundersökningar Samhällsbyggnad Box Projekt Brämhult Göteborg Besök: Ullevigatan Växel: Direkt: / -7275/ Beställare ÅF infrastruktur AB Fax: Uppdragsnummer ,3 m u my sitet kvot gräns tivitet (okorr.) (omrörd) Matrl. Tjälf.- Borrhål 4 Fältundersökning 2014/12/17 TB Ankomst 2014/12/18 Provtagningsmetod PG Skr Kv St I Kv St II Labundersökning 2015/01/07 X Granskning 2015/01/12 AH Grundvattenobservation (vy i borrhålet ) Datum Den- Vatten- Konfl.- Sensi- Skjuvhållfasthet Djup r 2) 3) 5) 5) 5) w N S t t fu t r typ 6) klass 6) Anm. m Jordartsbeskrivning 1) (t/m 3) (%) (%) (-) (kpa) (kpa) 0,0 0,1 siltig MULLJORD (enl.fälttekn.) brun rostfläckig siltig SAND, enst gruskorn, 0,1 26 mullkörtlar, växtdelar 1,0 1,0 brun siltig SAND, enst gruskorn 2,0 w L 4) 1) Jordartsbeskrivning i enlighet med SS-EN-ISO :2002 & SS-EN- ISO :2004 samt BFR T21:1982 2) Skrymdensitet enligt SS , utgåva 2 3) Vattenkvot enligt SS , utgåva 3 4) Konflytgräns enligt SS , utgåva 2 5) Skjuvhållfasthet - konförsök enligt SS , utgåva 1 ( avvikelse: lägsta konintrycket för 100 gramskonen är 7 mm enligt SGF:s laboratoriekommittés rekommendationer) 6) Enligt AMA Anläggning 10, Tabell CB/1 * Tagna med slutare - spår av slutare f Provet fyller ej helt hylsans diameter L:\5250\ÅF infrastruktur AB\Brämhult \

20 Bilaga 1 Sida 5 av 10 Sammanställning av Laboratorieundersökningar Samhällsbyggnad Box Projekt Brämhult Göteborg Besök: Ullevigatan Växel: Direkt: / -7275/ Beställare ÅF infrastruktur AB Fax: Uppdragsnummer ,0 m u my sitet kvot gräns tivitet (okorr.) (omrörd) Matrl. Tjälf.- Borrhål 5 Fältundersökning 2014/12/17 TB Ankomst 2014/12/18 Provtagningsmetod PG Skr Kv St I Kv St II Labundersökning 2015/01/07 X Granskning 2015/01/12 AH Grundvattenobservation (vy i borrhålet ) Datum Den- Vatten- Konfl.- Sensi- Skjuvhållfasthet Djup r 2) 3) 5) 5) 5) w N S t t fu t r typ 6) klass 6) Anm. m Jordartsbeskrivning 1) (t/m 3) (%) (%) (-) (kpa) (kpa) 0,0 0,1 MULLJORD (enl.fälttekn.) 0,1 brun rostfläckig siltig MULLJORD 56 0,9 w L 4) 1) Jordartsbeskrivning i enlighet med SS-EN-ISO :2002 & SS-EN- ISO :2004 samt BFR T21:1982 2) Skrymdensitet enligt SS , utgåva 2 3) Vattenkvot enligt SS , utgåva 3 4) Konflytgräns enligt SS , utgåva 2 5) Skjuvhållfasthet - konförsök enligt SS , utgåva 1 ( avvikelse: lägsta konintrycket för 100 gramskonen är 7 mm enligt SGF:s laboratoriekommittés rekommendationer) 6) Enligt AMA Anläggning 10, Tabell CB/1 * Tagna med slutare - spår av slutare f Provet fyller ej helt hylsans diameter L:\5250\ÅF infrastruktur AB\Brämhult \

21 Bilaga 1 Sida 6 av 10 Sammanställning av Laboratorieundersökningar Samhällsbyggnad Box Projekt Brämhult Göteborg Besök: Ullevigatan Växel: Direkt: / -7275/ Beställare ÅF infrastruktur AB Fax: Uppdragsnummer ej runnit till sitet kvot gräns tivitet (okorr.) (omrörd) Matrl. Tjälf.- Borrhål 6 Fältundersökning 2014/12/17 TB Ankomst 2014/12/18 Provtagningsmetod PG Skr Kv St I Kv St II Labundersökning 2015/01/07 X Granskning 2015/01/12 AH Grundvattenobservation (vy i borrhålet ) Datum Den- Vatten- Konfl.- Sensi- Skjuvhållfasthet Djup r 2) 3) 5) 5) 5) w N S t t fu t r typ 6) klass 6) Anm. m Jordartsbeskrivning 1) (t/m 3) (%) (%) (-) (kpa) (kpa) 0,0 0,1 siltig MULLJORD (enl.fälttekn.) 0,1 brun rostfläckig mullhaltig sandig SILT, enst gruskorn 34 0,7 w L 4) 1) Jordartsbeskrivning i enlighet med SS-EN-ISO :2002 & SS-EN- ISO :2004 samt BFR T21:1982 2) Skrymdensitet enligt SS , utgåva 2 3) Vattenkvot enligt SS , utgåva 3 4) Konflytgräns enligt SS , utgåva 2 5) Skjuvhållfasthet - konförsök enligt SS , utgåva 1 ( avvikelse: lägsta konintrycket för 100 gramskonen är 7 mm enligt SGF:s laboratoriekommittés rekommendationer) 6) Enligt AMA Anläggning 10, Tabell CB/1 * Tagna med slutare - spår av slutare f Provet fyller ej helt hylsans diameter L:\5250\ÅF infrastruktur AB\Brämhult \

22 Bilaga 1 Sida 7 av 10 Sammanställning av Laboratorieundersökningar Samhällsbyggnad Box Projekt Brämhult Göteborg Besök: Ullevigatan Växel: Direkt: / -7275/ Beställare ÅF infrastruktur AB Fax: Uppdragsnummer ingen synlig vy sitet kvot gräns tivitet (okorr.) (omrörd) Matrl. Tjälf.- Borrhål 7 Fältundersökning 2014/12/18 TB Ankomst 2014/12/18 Provtagningsmetod PG Skr Kv St I Kv St II Labundersökning 2015/01/07 X Granskning 2015/01/12 AH Grundvattenobservation (vy i borrhålet ) Datum Den- Vatten- Konfl.- Sensi- Skjuvhållfasthet Djup r 2) 3) 5) 5) 5) w N S t t fu t r typ 6) klass 6) Anm. m Jordartsbeskrivning 1) (t/m 3) (%) (%) (-) (kpa) (kpa) 0,0 0,2 F/ MULLJORD / (enl.fälttekn.) 0,2 F/ brun mullhaltig grusig siltig SAND, växtdelar / 22 3,0 3,0 F/ brun mullhaltig grusig siltig SAND, enst växtdelar / 19 4,0 w L 4) 1) Jordartsbeskrivning i enlighet med SS-EN-ISO :2002 & SS-EN- ISO :2004 samt BFR T21:1982 2) Skrymdensitet enligt SS , utgåva 2 3) Vattenkvot enligt SS , utgåva 3 4) Konflytgräns enligt SS , utgåva 2 5) Skjuvhållfasthet - konförsök enligt SS , utgåva 1 ( avvikelse: lägsta konintrycket för 100 gramskonen är 7 mm enligt SGF:s laboratoriekommittés rekommendationer) 6) Enligt AMA Anläggning 10, Tabell CB/1 * Tagna med slutare - spår av slutare f Provet fyller ej helt hylsans diameter L:\5250\ÅF infrastruktur AB\Brämhult \

23 Bilaga 1 Sida 8 av 10 Sammanställning av Laboratorieundersökningar Samhällsbyggnad Box Projekt Brämhult Göteborg Besök: Ullevigatan Växel: Direkt: / -7275/ Beställare ÅF infrastruktur AB Fax: Uppdragsnummer ,9 m torrt sitet kvot gräns tivitet (okorr.) (omrörd) Matrl. Tjälf.- Borrhål 8 Fältundersökning 2014/12/17 TB Ankomst 2014/12/18 Provtagningsmetod PG Skr Kv St I Kv St II Labundersökning 2015/01/07 X Granskning 2015/01/12 AH Grundvattenobservation (vy i borrhålet ) Datum Den- Vatten- Konfl.- Sensi- Skjuvhållfasthet Djup r 2) 3) 5) 5) 5) w N S t t fu t r typ 6) klass 6) Anm. m Jordartsbeskrivning 1) (t/m 3) (%) (%) (-) (kpa) (kpa) ev F/ brun mullhaltig siltig SAND, enst gruskorn, 0,0 20 växtdelar / 2,2 w L 4) 1) Jordartsbeskrivning i enlighet med SS-EN-ISO :2002 & SS-EN- ISO :2004 samt BFR T21:1982 2) Skrymdensitet enligt SS , utgåva 2 3) Vattenkvot enligt SS , utgåva 3 4) Konflytgräns enligt SS , utgåva 2 5) Skjuvhållfasthet - konförsök enligt SS , utgåva 1 ( avvikelse: lägsta konintrycket för 100 gramskonen är 7 mm enligt SGF:s laboratoriekommittés rekommendationer) 6) Enligt AMA Anläggning 10, Tabell CB/1 * Tagna med slutare - spår av slutare f Provet fyller ej helt hylsans diameter L:\5250\ÅF infrastruktur AB\Brämhult \
