1 Beställare: Att. Ola Skepp Sweco Infrastructure AB Gullbergs Strandgata 3 Box Göteborg Detaljplan norr om Brottkärrsvägen, Askim Bergteknisk besiktning Bergab Berggeologiska Undersökningar AB Uppdragsansvarig Joakim Karlsson Handläggare Sara Jonsson

2 Innehållsförteckning 1 Allmänt Berggrundsgeologi Bergarter Tektonik Bergteknisk bedömning Observationer och rekommendationer/åtgärder Sammanfattning Bilaga 1. Planritning (A3, skala 1:5000)... 14

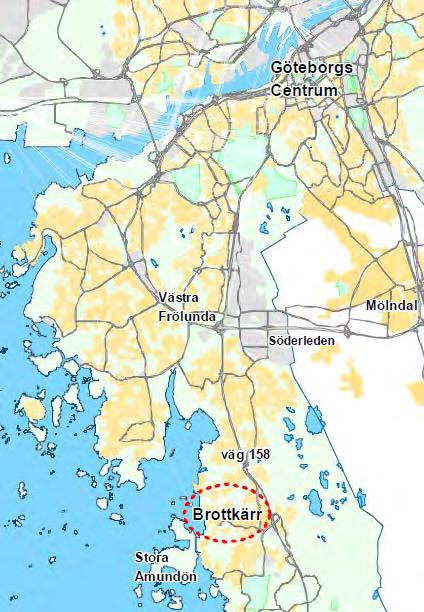

3 1 (14) 1 Allmänt På uppdrag av Sweco Infrastructure AB har Bergab Berggeologiska Undersökningar AB utfört en bergteknisk besiktning inom detaljplan för bostäder norr om Brottkärrsvägen i stadsdelen Askim i Göteborgs kommun. Syftet med detaljplanen är att skapa bostäder i attraktiva lägen, säkerställa att naturområden bevaras och att de görs tillgängliga för allmänheten. Besiktningen utfördes och och omfattar berg i dagen inom markerat detaljområde på erhållen plankarta, samt i direkt anslutning (se utbredningsområde i Bilaga 1). Vid besiktningen karterades berg i dagen översiktligt avseende bergarter, strukturer och övrig tektonik. Det gjordes också en bedömning av de befintliga bergtekniska förhållandena beträffande risk för ras/blocknedfall samt förslag till eventuella stabilitetshöjande åtgärder. Planområdet omfattar ca 52 ha och är beläget i centrala Brottkärr mellan väg 158 och Amundöarna ca 13 km söder om Göteborgs centrum (se figur 1). Det aktuella området utgörs i de högt belägna delarna av berg eller fasta jordlager på berg och i dalgångarna i huvudsak av lera. Figur 1. Översikskarta. Resultaten redovisas i föreliggande rapport.

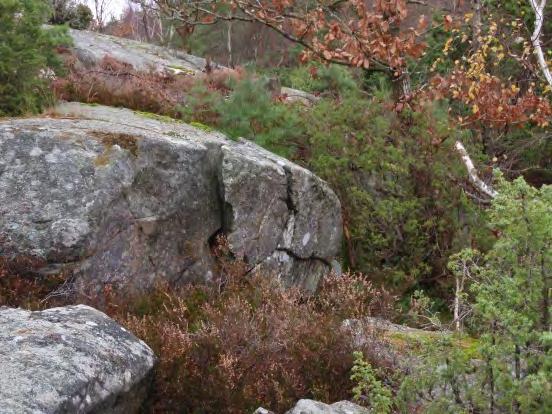

4 2 (14) 2 Berggrundsgeologi 2.1 Bergarter Berggrunden består av en fin- till medelkornig grå till rödgrå granit med inslag av sliror/gångar av pegmatit. Svag mineralorientering har noterats på ett fåtal ställen men har ej kunnat mätas. Underordnat påträffades finkornig grönsvart gabbro. Figur 2. Huvudbergart inom aktuellt område. 2.2 Tektonik Inom det aktuella området uppmättes följande dominerande sprickgrupper i berggrunden: Sprickgrupp Strykning/stupning Orientering /40-65 Medelbrant lutning, stryker ca nordsyd /60-80 Medelbrant lutning, stryker sydöstnordväst /60-80 Brant lutning, stryker nordöst-sydväst /80-85 Brant, stryker sydöst-nordväst 5 70 /50 Medelbrant, stryker ca öst-väst /10-15 Flack, stryker ca öst-väst Tillsammans ger dessa sprickgrupper en storblockig uppsprickning av berget som kan leda till utfall av block. Sprickplanen är allmänt undulerande (vågiga) samt råa. Sprickfyllnader har inte kunnat observeras.

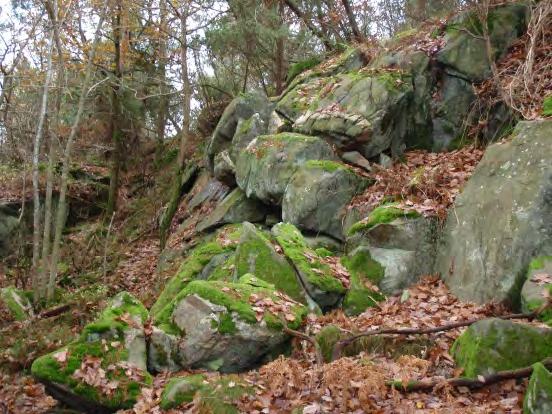

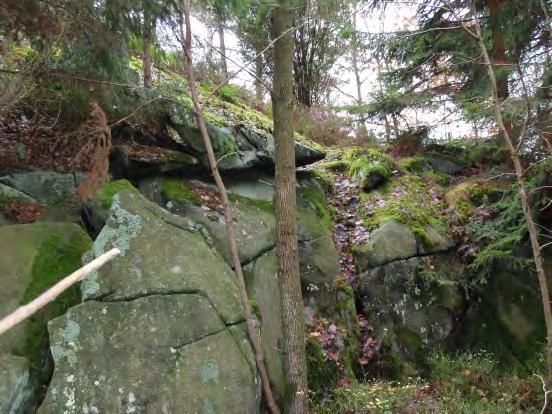

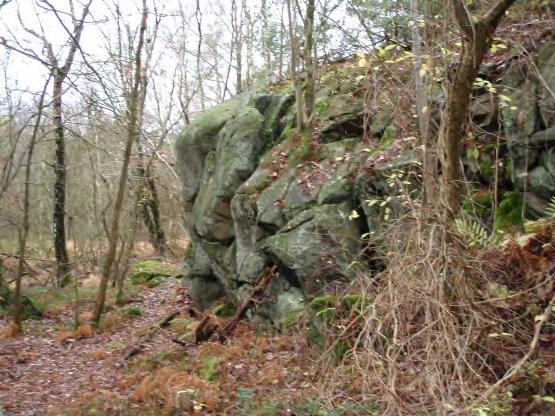

5 3 (14) 3 Bergteknisk bedömning 3.1 Observationer och rekommendationer/åtgärder Östra delen (område 1-5) I detaljplanområdets östra del, märkt 1-5 på Bilaga 1 (foton 1-6), planeras grundläggning av nya hus och vägar intill naturliga bergslänter och på fast berg. Det förekommer en del lösa block i bergslänterna men de är stabila i dagsläget. Foton 1-6. I detaljområdets östra del (i område 1-5) finns lösa block i naturliga bergslänter intill planerade hus och vägar.

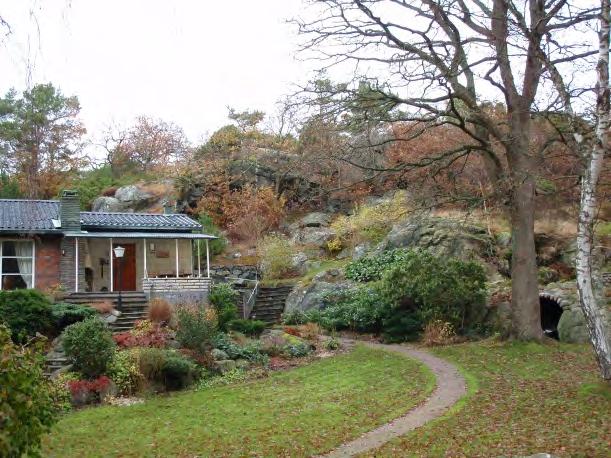

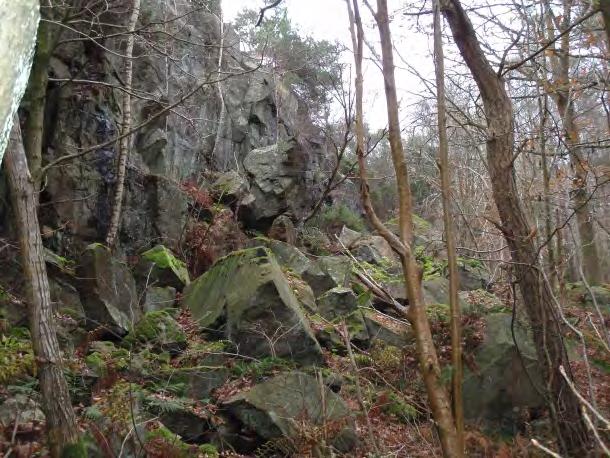

6 4 (14) Områdena bedöms stabila och ej i behov av förstärkande åtgärder i dagsläget. I bergslänterna bör lösa block tas bort eller säkras om schaktningsarbete/sprängning skall utföras i nära anslutning till områdena. Om det uppkommer nya bergslänter efter schaktning/sprängning skall en ny besiktning av dessa göras innan grundläggning av hus och vägar påbörjas. Nordöstra delen (område 6 och 7) I detaljområdets nordöstra del, märkt 6 på Bilaga 1 (foton 7-8), är en brant naturlig bergslänt belägen. Berget i området är allmänt blockuppsprucket och har ställvis öppna sprickor. I nära anslutning till bergslänten förekommer ett befintligt hus och enligt detaljplanen planeras ett nytt hus sydost om befintligt hus på samma tomt. Öster om tomten fortsätter bergslänten i naturmark. Bergslänten som delvis är blockig är till största del belägen i naturmark (se figur 7) och det förekommer utfallna block nedanför bergslänten i närheten av en naturlig gångstig. I bergslänten på privat tomt bakom befintligt hus (se foto 8) förekommer det i dagsläget något mindre potentiellt löst block. Foton 7-8. Naturlig bergslänt i naturmark och intill befintligt hus i område 6. I den naturliga bergslänten bakom befintligt hus på privat tomt förekommer enligt ovan något mindre potentiellt löst block, men det bedöms inte föreligga någon risk för blockutfall på befintligt hus. Inte heller någon risk för blocknedfall från

7 5 (14) bergslänten, norr om huset utanför tomtgräns, som kan nå tomtmarken bedöms föreligga. I den ovannämnda naturmarken planeras enligt detaljplanen inga förändringar (hus, vägar etc) som förorsakar behov av åtgärder. Nordväst om område 6 på Bilaga 1, märkt 7 på Bilaga 1 (foto 9), finns en ganska brant naturlig bergslänt med några potentiellt lösa mindre block bakom ett befintligt hus. Grundläggning av nya hus är planerade ungefär mitt emot det befintliga huset i nära anslutning till bergslänten. Foto 9. Ganska brant naturlig bergslänt i område 7 med potentiellt lösa block bakom befintligt hus. Området bedöms stabilt och ej i behov av förstärkande åtgärder i dagsläget men det är svårt att besiktiga på nära håll på grund av privat tomt. I bergslänten bör lösa block tas bort eller säkras om eventuellt schaktningsarbete/sprängning skall utföras i nära anslutning till området. Norra delen (område 8-10) I det aktuella områdets norra del, märkt 8 och 9 på Bilaga 1 (foton 10-11), planeras grundläggning av nya hus i anslutning till bergslänter samt förekommer befintliga hus i närheten. Det förekommer en del lösa block i bergslänterna men de är dock stabila i dagsläget.

8 6 (14) Foton Bergslänter i område 8 och 9 med lösa block i nära anslutning till planerade och befintliga hus. Områdena bedöms stabila och ej i behov av förstärkande åtgärder i dagsläget men lösa block bör tas bort eller säkras i bergslänterna om schaktningsarbete/sprängning skall utföras i anslutning till områdena. I området märkt 10 på Bilaga 1 (foto 12) planeras inget arbete enligt detaljplanen men det förekommer en ganska brant bergslänt med en del lösa block både i bergslänten och i jordslänten nedanför. Foto 12. Berg- och jordslänt med lösa block i område 10. Området bedöms stabilt och ej i behov av förstärkande åtgärder i dagsläget men i bergslänten och nedanför bör lösa block tas bort eller säkras om schaktningsarbete/sprängning skall utföras i nära anslutning till området.

9 7 (14) Nordvästra delen (område 11-13) I nordvästra detaljplanområdet, märkt 11 och 12 på Bilaga 1 (foton 13-14), planeras grundläggning av hus i nära anslutning till naturliga bergslänter och eventuellt på fast berg. Det förekommer en del lösa block i slänterna men de är stabila i dagsläget. Foto Bergslänter med lösa block intill planerade hus i område 11 och 12. Områdena bedöms stabila och ej i behov av förstärkande åtgärder i dagsläget men i bergslänterna bör lösa block tas bort eller säkras om schaktningsarbete/sprängning skall utföras i anslutning till områdena. Om det uppkommer nya bergslänter efter schaktning/sprängning bör en ny besiktning av dessa göras innan grundläggning av hus påbörjas. Inom detaljområdets nordvästra del är en brant och hög bergslänt belägen (märkt 13 på Bilaga 1, se foton 15-18). I dagsläget förekommer det en del mindre potentiellt lösa block i bergslänten. Enligt tillhandahållen detaljplan planeras inga nya hus eller vägar i området i nära anslutning till bergslänten i denna del.

10 8 (14)

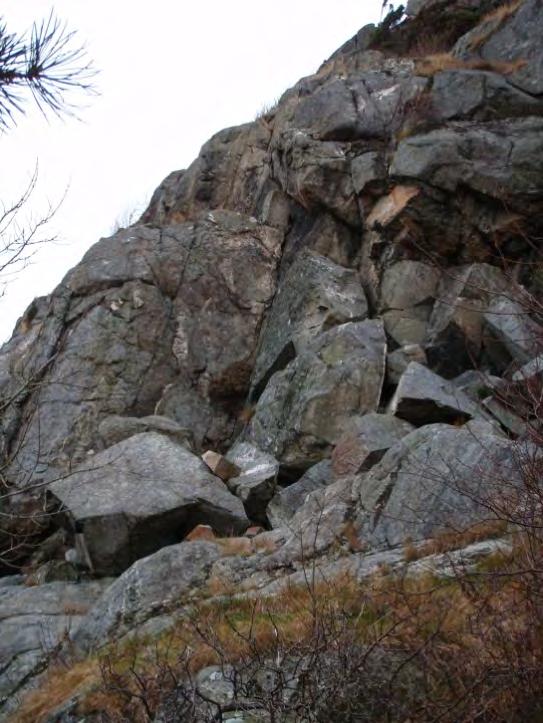

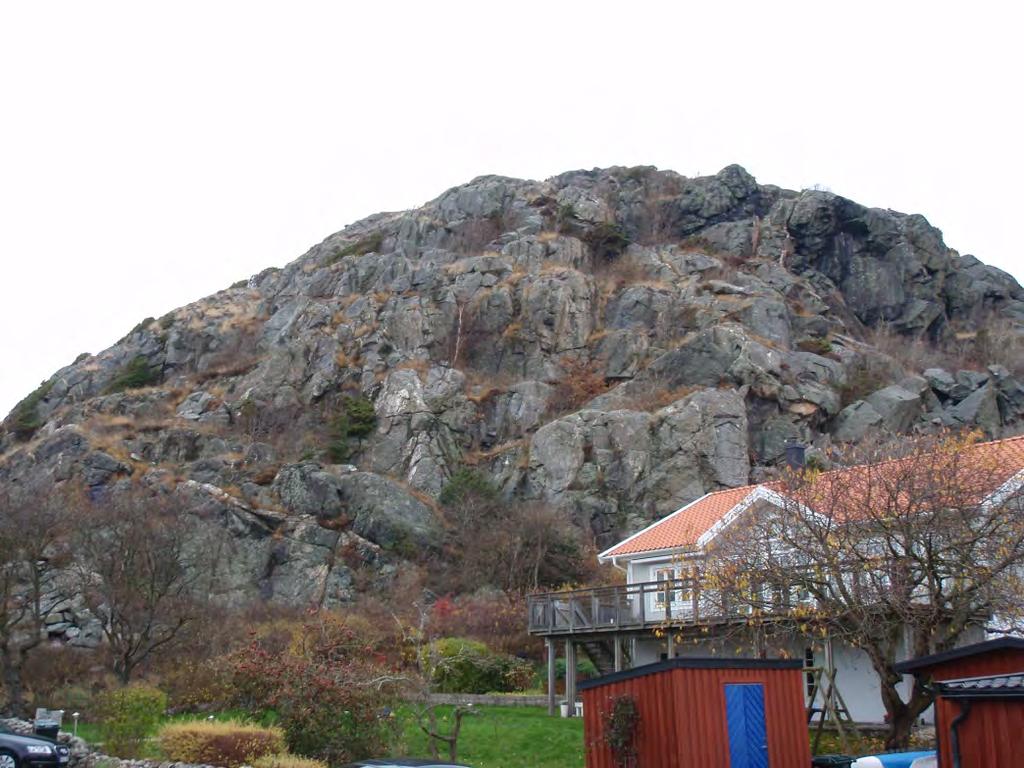

11 9 (14) Foto Brant bergslänt i område 13. Potentiellt instabilt block innanför röd cirkel på foto 18. I den höga naturliga bergslänten förekommer i dagsläget en del mindre potentiellt lösa block från de övre delarna men de bedöms inte kunna falla ut på befintliga hus eller vägar. Dock förekommer i anslutning till befintlig gångstig ( åsnetrappor ) ett potentiellt instabilt block (röd cirkel på foto 18). Det bedöms dock att det inte föreligger någon akut risk för blocknedfall men området bör kontrolleras när detaljplanen genomförs för att avgöra om åtgärder krävs. Västra delen (område 14) I områdets västra del, märkt 14 på Bilaga 1 (foto 19), planeras grundläggning av ett hus i nära anslutning till en naturlig bergslänt. Ovanför bergslänten finns en stenmur som är stabil i dagsläget. Det finns också en del lösa block i slänten som är stabila i dagsläget.

12 10 (14) Foto 19. Stenmur och bergslänt i nära anslutning till grundläggning av nytt hus i område 14. Området bedöms stabilt och ej i behov av förstärkande åtgärder i dagsläget. I bergslänten bör lösa block tas bort eller säkras om schaktningsarbete/sprängning skall utföras i nära anslutning till området. Sydvästra delen (område 15-16) I områdets sydvästra del, märkt 15 på Bilaga 1 (foton 20-21), planeras grundläggning av nya hus i nära anslutning till en naturlig bergslänt. Slänten har några lösa block nedanför befintligt hus samt nordväst om huset men bedöms stabila i dagsläget. Foto Bergslänt med lösa block i nära anslutning till nya hus i område 15. Området bedöms stabilt och ej i behov av förstärkande åtgärder i dagsläget. I bergslänten bör lösa block tas bort eller säkras om schaktningsarbete/sprängning skall utföras i nära anslutning till området.

13 11 (14) Vid ett mindre område inom detaljplanens sydvästra del, märkt 16 på Bilaga 1 (foto 22), finns en ganska brant bergslänt i nära anslutning till en befintlig väg och hus. Några lösa block förekommer i slänten men bedöms stabila i dagsläget. Foto 22. Bergslänt med lösa block i nära anslutning till väg och befintliga hus i område 16. Området bedöms stabilt och ej i behov av förstärkande åtgärder i dagsläget. I bergslänten bör lösa block tas bort eller säkras om schaktningsarbete/sprängning skall utföras i nära anslutning till området. Södra delen (område 17-18) I områdets södra del, märkt 17 på Bilaga 1 (foton 23-24), planeras inget arbete enligt detaljplanen men det finns en gång- och cykelväg precis intill en sprängd skärning som är direkt angränsande till detaljplanområdet. Skärningen har en del lösa och instabila block i dagsläget. Ett större löst instabilt block i skärningen är beläget under ett mindre träd med rötter som fått fäste i en av blockets öppna sprickor.

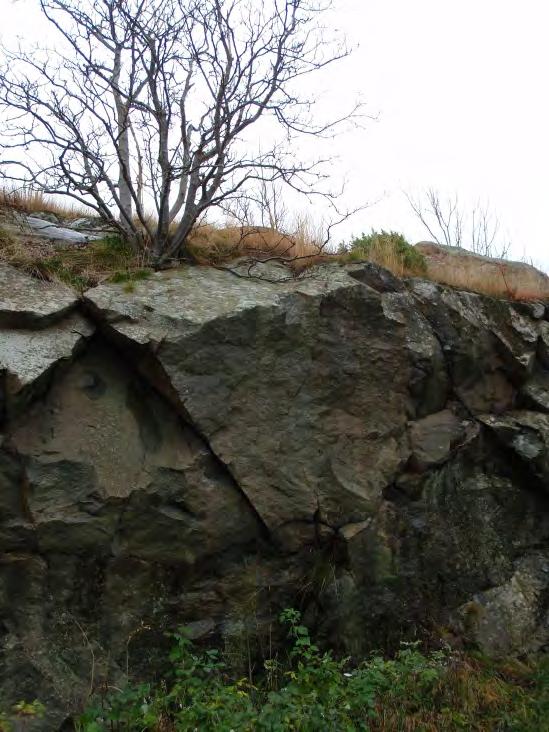

14 12 (14) Foto I område 17 löst instabilt block i sprängd bergslänt intill gång- och cykelväg (foto 23), Sprängd skärning intill gång- och cykelväg (foto 24). I uppsprucket berg är rot-sprängning en viktig faktor i den naturliga nedbrytningsprocessen då rötter får fäste och tillväxer i bergmassans spricksystem, vilket påverkar bergets stabilitet. Eftersom det i dagsläget förekommer en del instabila block i den sprängda bergslänten intill befintlig gång- och cykelväg, bör dessa tas bort eller säkras. Bergslänten bör också rensas från vegetation. Efter rensning bedöms behov av ytterligare stabilitetshöjande åtgärder såsom bultning. Märkt 18 på Bilaga 1 (foto 25), planeras grundläggning av nya hus och väg i anslutning till en naturlig bergslänt. I bergslänten finns några lösa block som är stabila i dagsläget.

15 13 (14) Foto 25. Löst block i naturlig bergslänt intill planerade hus och väg i område 18. Området bedöms stabilt och ej i behov av förstärkande åtgärder i dagsläget. I bergslänten bör lösa block tas bort eller säkras om schaktningsarbete/sprängning skall utföras i nära anslutning till området. 4 Sammanfattning Berget inom detaljplanområdet bedöms i dagsläget ej vara i behov av stabilitetshöjande åtgärder förutom i område 17 markerat på planritningen i Bilaga 1. Dock bör potentiellt instabilt block i anslutning till åsnetrapporna inom område 13 kontrolleras och eventuellt tas bort eller säkras när detaljplanen genomförs. Uppe på de riktigt höga höjdpartierna i de västra delarna av detaljplanområdet består berget av vackert rundade hällar. Inga stabilitetshöjande åtgärder bedöms erforderliga. Om det efter eventuella bergschaktarbeten/sprängningar i området uppkommer nya bergslänter skall dessa rensas på löst material och besiktigas av bergsakkunnig. Sara Jonsson för Bergab - Berggeologiska Undersökningar AB

16 14 (14) Bilaga 1. Planritning (A3, skala 1:5000)

17 1 Område Utbredningsområde Fotonummer
