1 W:\Geoteknik \produkter\Geobankar\GEOARKIV\14030 Lindome Sagbrovägen\Dokument\14030 Lindome Annestorp Sagbrovägen Teknisk PM Bergteknik.docx Mölndals stad Annestorp 1:153 och 1:185, Lindome Teknisk PM Bergteknik Underlag för detaljplan ÅF-Infrastructure AB Grafiska vägen, Box 1551 SE Göteborg Telefon Fax Säte i Stockholm. Org.nr VAT nr SE Certifierat enligt SS-EN ISO 9001 och ISO 14001

2 Uppdragsnr: Annestorp 1:153 och 1:185 i Lindome (7) DOKUMENTINFORMATION Uppdrag Annestorp 1:153 och 1:185 i Lindome Uppdragsnummer GNR Datum Revidering Beställare Beställarens referens Mölndals stad, Stadsbyggnadsförvaltningen Karin Börjesson Uppdragsledare Stefan Sandberg Tfn e-post stefan.sandberg@afconsult.com Upprättad av Stefan Sandberg Granskad av Eric Hegardt-Austin

3 Uppdragsnr: Annestorp 1:153 och 1:185 i Lindome 3 (7) Innehållsförteckning 1 OBJEKT 4 SYFTE 4 3 UNDERLAG 4 4 BERGTEKNISKA UNDERSÖKNINGAR 5 5 BERGTEKNISKA FÖRHÅLLANDEN Topografi 5 5. Berggrund 5 6 BERGTEKNISKA FÖRUTSÄTTNINGAR OCH REKOMMENDATIONER 7

4 Uppdragsnr: Annestorp 1:153 och 1:185 i Lindome 4 (7) 1 Objekt På uppdrag av Mölndals stad Stadsbyggnadsförvaltningen har ÅF Infrastructure AB utfört en bergteknisk utredning som komplement till tidigare framtagen geoteknisk utredning inom fastigheterna Annestorp 1:153 och 1:185 i Lindome. Syfte Syftet med detta tekniska PM är att beskriva slänten nordväst och norr om planområde för fastighet 1:153 och 1:185 och redovisa förutsättningar för bergras och blocknedfall. Detta PM utgör underlag för pågående detaljplanearbete inom området. Planområdets läge framgår av figur :1 nedan. X Figur.1. Planområdets läge, inspekterad bergslänt är markerad med X. 3 Underlag Tänkt bebyggelse framgår av konceptbild nedan, figur 3.1. Ny byggnation redovisas med röd linje. Uppgifter om byggnadstyp, golvnivåer mm saknas. SGI:s yttrande avseende detaljplan för Annestorp 1:153 m.fl., Mölndals kommun daterad ; i yttrandet rekommenderar SGI att slänten besiktas eftersom risk för bergras och blocknedfall inte kan uteslutas i det branta partiet norr om planområdet.

5 Uppdragsnr: Annestorp 1:153 och 1:185 i Lindome 5 (7) Figur 3.1. Konceptbild över planområde 4 Bergtekniska undersökningar Inspektion med sprickkaraktärisering av berggrunden i aktuellt område utfördes av ÅF Infrastruktur. 5 Bergtekniska förhållanden 5.1 Topografi Terrängen kring fastighet 1:153 och 1:185 väster om Sagbrovägen utgörs av berghäll med tunt jordtäcke som sluttar ner mot fastigheterna. 5. Berggrund Aktuell bergslänt löper i ungefär nord-sydlig riktning och utgörs av naturlig och sprängd berghäll som består av granitisk gnejs, som är rödoxiderad. Enstaka löst liggande sprängstenar förekommer i slänten. Berget kan karaktäriseras som storblockigt till bitvis medelblockigt och skivigt. Berget spricker upp i tre dominerande sprickriktningar där den dominerande sprickriktningen löper längs gnejsigheten och styr topografin (figur 5.1). Sprickuthålligheten hos dominerande sprickgrupper är i allmänhet stor, i synnerhet hos sprickor längs gnejsigheten. Majoriteten av sprickorna stupar in i bergslänten, bort från fastigheten. Tabell 1. Egenskaper hos dominerande sprickgrupper Sprickgrupp Orientering ±10º Sprickytor Sprickavstånd 1 170º/70º Släta, plana 1- m 80º/75º Råa, plana 0,5- m 3 30/10º (varierande) Råa, undulerande 1,5-3 m

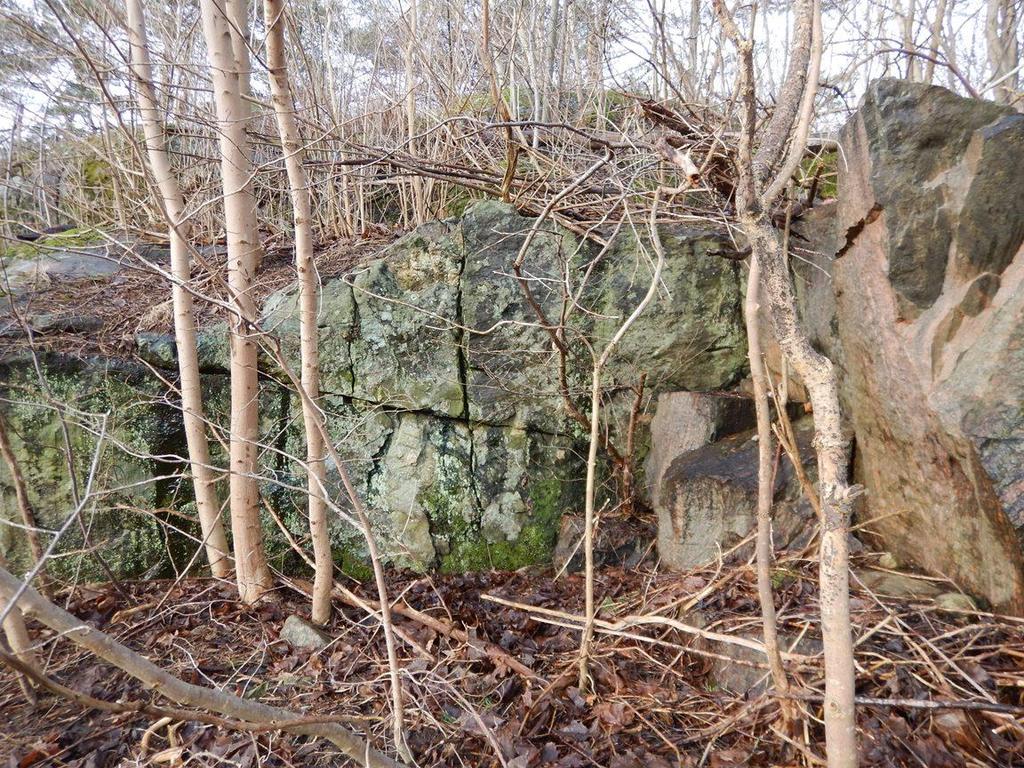

6 Uppdragsnr: Annestorp 1:153 och 1:185 i Lindome 6 (7) Figur 5.1. Vy mot norr från Sagbrovägen över bergslänt. Dominerande sprickgrupper 1 och 3 har markerats med streckade linjer. Sprickgrupp är orienterad ungefär vinkelrätt mot sprickgrupp1 och framgår ej av bilden. 3 3 Figur 5.. Vy mot väster från Sagbrovägen över bergslänt. Dominerande sprickgrupper och 3 har markerats med streckade linjer. Bilden är tagen vinkelrätt mot sprickgrupp 1, vars sprickplan framgår av den gröna ytan. Bergpartiet till höger i bild har sprängts ut.

7 Uppdragsnr: Annestorp 1:153 och 1:185 i Lindome 7 (7) 6 Bergtekniska förutsättningar och rekommendationer De bergtekniska förhållandena inom området bedöms vara gynnsamma. Inga bergrelaterade stabilitetsproblem så som blockutfall och bergras förväntas inom området då sprickriktningarna är gynnsamma och blocken i besiktad bergslänt vilar stabilt. Rekommenderad stabiliserande åtgärd är att mindre block och skivor i bergslänten rensas ner inför byggnation. Om sprängningsarbeten företas i foten av berget ska bergets sprickriktningar beaktas vid t.ex. laddning och uppskattning av styckefall. Besiktning av bergslänten efter utförd sprängning rekommenderas. Förutsättningar för grundläggning av hus och byggnader på berggrunden bedöms vara god. Vid grundläggning direkt på berg kan radonsäker grundläggning krävas då berggrunden är klassad som högradonmark, se figur 6.1 nedan, röda områden. X Figur 6.1 Utdrag ur Radonriskkarta, Mölndals stad. inspekterad bergslänt är markerad med X.
