Geoteknisk utredning för detaljplan inom Alhagen, Mölnlycke

Transkript

1 W:\Geoteknik \produkter\Geobankar\GEOARKIV\15021 Alhagen, Mölnlycke\Dokument\REVIDERAD Teknisk PM Alhagen mölnlycke.docx Härryda Kommun Geoteknisk utredning för detaljplan inom Alhagen, Mölnlycke TEKNISK PM GEOTEKNIK/VÄGTEKNIK ÅF-Infrastructure AB Grafiska vägen 2, Box 1551 SE Göteborg Telefon Fax Säte i Stockholm. Org.nr VAT nr SE Certifierat enligt SS-EN ISO 9001 och ISO 14001

2 Uppdragsnr: Geoteknisk utredning för detaljplan inom Alhagen, Mölnlycke 2 (8) DOKUMENTINFORMATION Uppdrag Vägutredning Alhagen, Mölnlycke Uppdragsnummer GNR Datum Revidering Beställare Beställarens referens Härryda Kommun Michaela Klenman Uppdragsledare Malin Spångberg Tel Mail. Malin.spangberg@afconsult.com Upprättad av Anna Maria Janson Granskad av Roger Oscarsson

3 Uppdragsnr: Geoteknisk utredning för detaljplan inom Alhagen, Mölnlycke 3 (8) INNEHÅLLSFÖRTECKNING 1 OBJEKT 4 2 ÄNDAMÅL 4 3 UNDERLAG 4 4 BEFINTLIGA FÖRHÅLLANDEN Topografi Befintliga byggnader och anläggningar 5 5 GEOTEKNISKA UNDERSÖKNINGAR 5 6 VÄGTEKNISKA UNDERSÖKNINGAR Besiktning Geofysisk mätning 6 7 GEOTEKNISKA FÖRHÅLLANDEN Jorddjup och jordlagerföljd Hydrogeologiska förhållanden Befintligt vägnät 8 8 REKOMMENDATIONER Vägteknik Kompletterande undersökningar 8

4 Uppdragsnr: Geoteknisk utredning för detaljplan inom Alhagen, Mölnlycke 4 (8) 1 Objekt På uppdrag av Härryda Kommun har ÅF Infrastructure AB utfört en geoteknisk, geofysisk samt vägteknisk undersökning inom Alhagen i Mölnlycke. 2 Ändamål Undersökningarna syftar till att utgöra underlag för en beskrivning av de geotekniska samt vägtekniska förhållandena inom det aktuella området. Syftet med utredningen är att ligga till grund för underlag för pågående planläggningsarbete inom Alhagen i Mölnlycke. 3 Underlag Underlag till den geotekniska undersökningen har utgjorts av grundkartan samt ledningsunderlag vilka tillhandahållits av beställaren samt ledningskollen. Jordartskarta, jorddjupskarta samt berggrund- och hämtats från SGU:s hemsida 4 Befintliga förhållanden 4.1 Topografi Planområdet ligger nordost om Mölnlycke fabriker och vid Arketjärn, Landvettersjöns västra spets. Området avgränsas i sydost av sjön och åt övriga håll av skog. Cirka 25 m norr om området finns ett brant bergsparti. Angöring till området är från sydväst på Strandvägen som ansluter till Långenäsvägen. Planområdets areal är ca 8 hektar. Marknivån inom området varierar från ca +55 vid strandkanten vid Arketjärn till ca i områdets nord/nordöstra kant och ca +81 i områdets sydvästra kant.

5 Uppdragsnr: Geoteknisk utredning för detaljplan inom Alhagen, Mölnlycke 5 (8) Figur 4.1 Översikt. Ungefärligt planområde är markerad med orange linje. 4.2 Befintliga byggnader och anläggningar I området finns ca 45 privatägda bostadshus samt kommunala vägar och grönområden. Vägarna utgörs av Strandvägen, Höjdvägen, Sjöliden samt Snäckstigen. 5 Geotekniska undersökningar Information om, samt resultat, från de utförda fält- och laboratorieundersökningarna redovisas i Markteknisk undersökningsrapport/geoteknik, MUR/Geoteknik, daterad Fältundersökningarna har utförts av ÅF Infrastructure AB i april Totalt omfattar fältarbetet 7 st. undersökningspunkter. Jordprover har analyserats på WSP Sverige AB geotekniska laboratorium i Göteborg. Undersökningspunkterna har mätts in med GPS av ÅF Infrastructure AB. Inmätning har utförts enligt geoteknisk mätningsklass B.

6 Uppdragsnr: Geoteknisk utredning för detaljplan inom Alhagen, Mölnlycke 6 (8) 6 Vägtekniska undersökningar 6.1 Besiktning Till grund för rekommendationen om åtgärder för gatorna har ett platsbesök och en bedömning av vägens kondition gjorts. Bedömningen har utförts med hjälp av Bära eller brista modellen för att analysera skador i ytbeläggningen. Skadornas typ och grad av slitage har legat till grund för att bedöma skadornas uppkomst och svårhetsgrad. 6.2 Geofysisk mätning Mätning av tre stycken markradarsektioner utförts av ÅF Infrastructure AB i april Information om, samt resultat från, de utförda fältundersökningarna redovisas i Markteknisk undersökningsrapport/geoteknik, MUR/Geoteknik, daterad Geotekniska förhållanden I nedanstående kapitel görs en sammanfattande beskrivning av de geotekniska förhållandena. 7.1 Jorddjup och jordlagerföljd Uppmätt jorddjup varierar enligt gjorda sonderingar mellan ca 3 18,5 m. Generellt är jorddjupet störst i områdets sydöstra del. Enligt SGU:s jordartskarta, se Figur 7.1, utgörs de ytliga jordlagren mestadels av postglacial sand närmast Arketjärn, sandig morän i den nordvästra delen av området samt berg i den sydvästra delen av området.

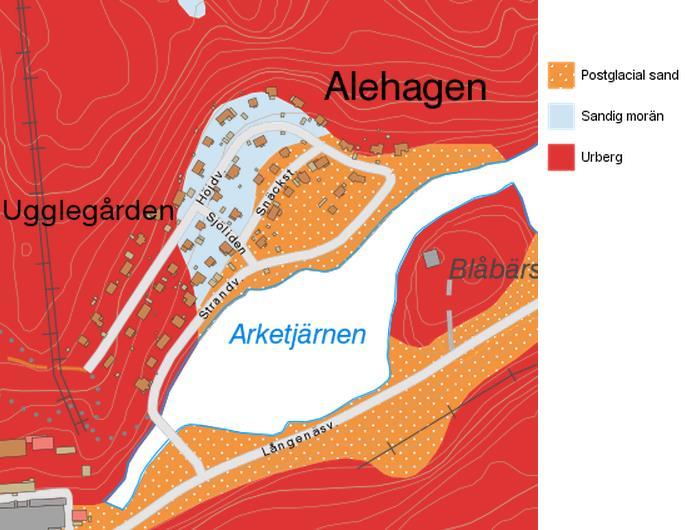

7 Uppdragsnr: Geoteknisk utredning för detaljplan inom Alhagen, Mölnlycke 7 (8) Figur 7.1 Utsnitt av jordartskartan. Ovanstående beskrivning kan stämma i den västra delen av området där berget är ytligt. Dock visar utförda undersökningar i övriga delen av området att jordlagren överst utgörs generellt av fyllning med en mäktighet av ca 0,5-1,5m. Under fyllningen finns i vissa undersökningspunkter mulljord med ringa mäktighet. Fyllningen respektive mulljorden underlagras av siltig lera som överst utbildats som torrskorpa. Torrskorpans mäktighe varierar mellan ca 1-2 m. Leran innehåller ställvis finsandsskikt. På djupet varvas lerlagret med siltlager. I norra delen av området återfinns ett ca en meter mäktigt sandkikt under fyllningen. Närmare Arketjärn återfinns ett upp till ca två meter mäktigt skalsandskikt på ca 4,5-6,5 m djup. Leran underlagras av et lager friktionsjord på berg. Friktionsjordslagrets mäktighet är relativt tunt i områdets norra del men ökar åt sydost och uppgår till ca 3,5-5 meter nämare Arketjärn. Vattenkvoten i torrskorpeleran varierar mellan ca %, i leran mellan ca %. I sanden är vattenkvoten uppmätt till 16 % och i skalsanden till 22 %. Konflytgränsen i leran varierar mellan ca %. 7.2 Hydrogeologiska förhållanden Portrycket i friktionsjorden under leran är bestämt via stabiliserat portryck uppmätt i samband med CPT-sondering i undersökningspunkt 5. En eventuell fri grundvattenyta har även uppmätts i skruvprovtagningshålen. Grundvattenytan i det övre magasinet bedöms ligga i nivå med torrskorpans underkant ca 1-2 m under markytan. Denna fria vattenyta varierar och är beroende av årstid och nederbörd.

8 Uppdragsnr: Geoteknisk utredning för detaljplan inom Alhagen, Mölnlycke 8 (8) Grundvattentrycket i den undre akvifären d.v.s. i friktionsjorden under leran visar generellt på en trycknivå som ligger ca 1,5 m under markytan. 7.3 Befintligt vägnät Vägen är enligt de undersökningar som utförts av relativt god status. Resultaten från radarmätningen, se MUR/Geoteknik daterad : Tabell 7.2 och Bilaga 4, visar, med antagen hastighetsmodell, att asfaltslagret längs DAT0038 (Strandvägen-Höjdvägen) är omkring 0,3-0,4 m tjockt (3-5 ns) medan DAT0039 (Sjöliden) och DAT0040 (Snäckstigen) båda uppvisar 0,2-0,3 meters tjocklek (ca 3 ns). Ytterligare en reflektor kan ibland ses på ca 1-1,2 meters djup (ca 14 ns). Denna gräns kan tolkas som gränsen mellan naturlig geologi och vägöverbyggnad. De angivna tjocklekarna och djupen är sannolikt överdrivna då inga borrhål i vägbanan har kunnat användas för kalibrering av radarresultaten. 8 Rekommendationer 8.1 Vägteknik För att säkra vägöverbyggnaden föreslås att Dagvattenutredningen Ahlhagen PM efterföljs för att dränera vägöverbyggnaden. I dagsläget återfinns mindre diken på ett fåtal sträckor längs gatorna, som inte är tillräckliga för att dränera överbyggnaden. Utöver ytvattnet bör man försegla samtliga sprickor i asfalten och laga slaghålet i korsningen mot sjön. 8.2 Kompletterande undersökningar Med erfarenhet av normalt remissförfarande hos Länsstyrelsen krävs att stabiliteten beaktas inför detaljplan om området består av lera samt marknivåerna är ogynnsamma ur stabilitetshänseende. Handlingen skickas till SGI som normalt kräver en översiktlig stabilitetsutredning enligt IEG Rapport 4:2010, Tillståndsbedömning/klassificering av naturliga slänter och slänter med befintlig bebyggelse och anläggningar. Av ovanstående anledning föreslås dessutom att en besiktning utförs av närliggande branta bergslänter.
