MARKTEKNISK UNDERSÖKNINGSRAPPORT/ GEOTEKNIK (MUR/GEO)

Transkript

1 Kvarteret Banken, Kungsbacka MARKTEKNISK UNDERSÖKNINGSRAPPORT/ GEOTEKNIK (MUR/GEO) ÅF-Infrastructure AB, Grafiska vägen 2A, Box 1551, SE GÖTEBORG, Registered office: Stockholm, Sweden Tel , Org nr MUR Kungsbacka Kvarteret Banken - REV docx Page 0 (10)

2 MUR/GEOTEKNIK DOKUMENTINFORMATION Uppdrag Kungsbacka Kvarteret Banken Uppdragsnummer GNR Datum Revidering Beställare Beställarens referens Kungsbacka kommun Andrea Ericsson W:\Geoteknik \GAMLA GEOPROJEKT\Geobankar\GEOARKIV\17011 Kungsbacka Kvarteret Banken\Dokument\MUR Kungsbacka Kvarteret Banken - REV docx Uppdragsledare Johanna Gustavsson Tfn mail. Johanna.Gustavsson@afconsult.com Upprättad av Johanna Gustavsson Datum Johanna Blomqvist Datum Granskad av Lena Ekmark Datum Lena Ekmark Datum MUR Kungsbacka Kvarteret Banken - REV docx Page 1 (10)

3 MUR/GEOTEKNIK Innehållsförteckning 1 Objekt Syfte (och begränsning) Underlag Styrande dokument Befintliga förhållanden Topografi Ytbeskaffenhet Befintliga byggnader och anläggningar Utsättning/Inmätning... 7 W:\Geoteknik \GAMLA GEOPROJEKT\Geobankar\GEOARKIV\17011 Kungsbacka Kvarteret Banken\Dokument\MUR Kungsbacka Kvarteret Banken - REV docx 7 Fältundersökningar Geotekniska undersökningar Tidigare utförda undersökningar Nu utförda undersökningar Laboratorieundersökningar Tidigare utförda undersökningar Nu utförda undersökningar Bergtekniska undersökningar Radon Härledda värden Utvärdering och korrigering Hållfasthetsegenskaper Deformationsegenskaper Övriga egenskaper Hydrogeologiska egenskaper Radonhalt Värdering av undersökning Generellt Härledda värdens spridning och relevans Övrigt Bilagor Bilaga 1 Arkivmaterial Bilaga 2 Härledd skjuvhållfasthet Bilaga 3 CRS-försök Bilaga 4 Ödometerförsök Bilaga 5 Sammanställning densitet, vattenkvot, konflytgräns, sensitivitet MUR Kungsbacka Kvarteret Banken - REV docx Page 2 (10)

4 MUR/GEOTEKNIK Ritningar Ritningsnummer Ritning Skala Format G01 Plan 1:200 A1 W:\Geoteknik \GAMLA GEOPROJEKT\Geobankar\GEOARKIV\17011 Kungsbacka Kvarteret Banken\Dokument\MUR Kungsbacka Kvarteret Banken - REV docx MUR Kungsbacka Kvarteret Banken - REV docx Page 3 (10)

5 MUR/GEOTEKNIK 1 Objekt På uppdrag av Kungsbacka kommun har ÅF Infrastructure AB utfört en geoteknisk utredning inom Kvarteret Banken i Kungsbacka. Planen syftar till att förtäta bebyggelsen inom kvarteret Banken på riksintressets villkor. Flera byggnader inom kvarteret ska bevaras och förses med rivningsförbud. 2 Syfte (och begränsning) Syftet med undersökningarna har varit att utgöra planeringsunderlag för framtagande av detaljplan. Revidering har upprättats avseende komplettering av möjlighet till garage under Banken 3 och del av Banken 7-8. Planområdet har även utökats till att även omfatta Banken 4 och Banken 13. W:\Geoteknik \GAMLA GEOPROJEKT\Geobankar\GEOARKIV\17011 Kungsbacka Kvarteret Banken\Dokument\MUR Kungsbacka Kvarteret Banken - REV docx 3 Underlag Följande tidigare undersökningar tillhandahållna från beställaren har använts i utredningen: - Geoteknisk undersökning utförd av Jacobson och Widmark 1966, Utlåtande över grundförhållandena för sparbankens i Kungsbacka planerade byggnad på tomterna 7 och 8 i 2 Kv Banken, Kungsbacka, uppdragsnummer 66-G13, [1] - Geoteknisk undersökning utförd av Scandiakonsult 1997, Geoteknisk utredning, Banken 4, Kungsbacka, uppdragsnummer , [2] - Geoteknisk undersökning utförd av Tellstedt 2001, Geoteknisk undersökning inför nybyggnad av affärshus inom Kv Banken 7 & 8, Kungsbacka kommun, uppdragsnummer 3467, [3] - Geoteknisk utredning utförd av Geotechnica Göteborg AB 2010, Geotekniskt utlåtande inom Kv. Norrbro 4, Kungsbacka, [4] - Geoteknisk undersökning utförd av Tellstedt 2016, Geoteknisk undersökning inför detaljplan för kvarteret Banken 13, Kungsbacka kommun, uppdragsnummer , [5] - Geoteknisk grundundersökning utförd av Tellstedt 2016, Geoteknisk grundundersökning av gårdsbyggnader kvarteret Banken 13, Kungsbacka kommun, uppdragsnummer , rev [6] - Grund- och pålplan för om- och tillbyggnad av affärsgalleria på Banken 7 och 8, Förfrågningsunderlag, L Thorvandt Byggkonsult, ritningsnummer K 33:1, uppdragsnummer , [7] 4 Styrande dokument Denna rapport ansluter till SS-EN med tillhörande nationell bilaga. Utredning av stabilitetsförhållanden görs enligt IEG Rapport 4:2010 Tillståndsbedömning/ klassificering av naturliga slänter och slänter med befintlig bebyggelse och anläggningar (ersätter Skredkommissionens Rapport 3:95). MUR Kungsbacka Kvarteret Banken - REV docx Page 4 (10)

6 MUR/GEOTEKNIK 5 Befintliga förhållanden Planområdet ligger i centrala delen av Kungsbacka vid Stortorget, se Figur 5.1. W:\Geoteknik \GAMLA GEOPROJEKT\Geobankar\GEOARKIV\17011 Kungsbacka Kvarteret Banken\Dokument\MUR Kungsbacka Kvarteret Banken - REV docx Figur 5.1. Översikt över undersökningsområdet. Aktuellt planområde framgår av röd markering i Figur 5.2 nedan och omfattar fastigheterna Banken 3, 4, 7, 8, 11, 12 och 13. Området begränsas av Södra Torggatan i söder, Västergatan i väster, Norra Torggatan i norr och Storgatan i öster. Gul markering avser fastigheten Banken 4 där tidigare geoteknisk undersökning [2] har utförts. Grön markering avser fastigheterna Banken 7 och Banken 8 där tidigare geotekniska undersökningar [1] och [3] har utförts. Fastigheten Banken 13 återfinns i det blåmarkerade området där tidigare geotekniska undersökningar [5] och [6] har utförts. MUR Kungsbacka Kvarteret Banken - REV docx Page 5 (10)

7 MUR/GEOTEKNIK W:\Geoteknik \GAMLA GEOPROJEKT\Geobankar\GEOARKIV\17011 Kungsbacka Kvarteret Banken\Dokument\MUR Kungsbacka Kvarteret Banken - REV docx Figur 5.2. Översikt över undersökningsområdet. 5.1 Topografi Tidigare inmätningar och kartor visar på att området ligger på mellan nivå ca +2 till +3. Kungsbackaån återfinns ca m väster om detaljplaneområdet. 5.2 Ytbeskaffenhet Marken utgörs mestadels av hårdgjorda ytor samt en grusad plan vid Banken 11. Norr om Banken 3 återfinns en mindre grönyta. 5.3 Befintliga byggnader och anläggningar På platsen finns befintliga byggnader samt äldre träbebyggelse som avses bevaras, se Figur 5.3. MUR Kungsbacka Kvarteret Banken - REV docx Page 6 (10)

8 MUR/GEOTEKNIK Banken 12 Banken 11 W:\Geoteknik \GAMLA GEOPROJEKT\Geobankar\GEOARKIV\17011 Kungsbacka Kvarteret Banken\Dokument\MUR Kungsbacka Kvarteret Banken - REV docx Figur 5.3. Kvarteret Banken, befintlig och ny bebyggelse. 6 Utsättning/Inmätning Nu utförda punkter för radonundersökning har satts ut utifrån befintliga hushörn. Tidigare undersökningar har digitaliserats i plan. Punkternas lägen är därmed ungefärliga. Banken 4 7 Fältundersökningar 7.1 Geotekniska undersökningar Tidigare utförda undersökningar Tidigare undersökningar har utförts inom planområdet samt söder om planområdet, se kapitel 3 Underlag. Undersökningarna redovisas i plan på ritning G01 samt som enstaka sonderingar i Bilaga 1. Banken 3 Banken Nu utförda undersökningar Banken 8 Banken 7 Inga geotekniska undersökningar har utförts inom denna utredning. MUR Kungsbacka Kvarteret Banken - REV docx Page 7 (10)

9 MUR/GEOTEKNIK 7.2 Laboratorieundersökningar Tidigare utförda undersökningar Laboratorieprotokoll från tidigare utförda undersökningar redovisas i Bilaga Nu utförda undersökningar Inga laboratorieundersökningar har utförts inom denna utredning. 7.3 Bergtekniska undersökningar Inga bergtekniska undersökningar har utfört då berg i dagen inte förekommer inom detaljplaneområdet. 7.4 Radon W:\Geoteknik \GAMLA GEOPROJEKT\Geobankar\GEOARKIV\17011 Kungsbacka Kvarteret Banken\Dokument\MUR Kungsbacka Kvarteret Banken - REV docx Radonundersökning har utförts av ÅF Infrastructure AB under februari Mätning av radonhalt i jordluft har utförts med mätinstrument Marcus 10 i fyllnadsmaterialet ovan leran i 4 punkter. Området är klassat som normalriskområde för markradon i kommunens markradonutredning från Härledda värden 8.1 Utvärdering och korrigering Värdena från tidigare utförda störda- och ostörda prover samt CPT-sondering och vingförsök redovisas. Den odränerade skjuvhållfastheten har korrigerats med hänsyn till konflytgräns. Sonderingarna har sammanställts utifrån djup. 8.2 Hållfasthetsegenskaper I tidigare undersökningar har CPT-sondering, fallkonförsök och vingförsök utförts. Sammanställd skjuvhållfasthet redovisas i Bilaga Deformationsegenskaper CRS-försök och stegvisa ödometerförsök har i tidigare undersökningar utförts på fastigheten Banken 8. Utförda CRS-försök redovisas i Bilaga 3 och ödometerförsöken redovisas i Bilaga Övriga egenskaper Densitet, vattenkvot, konflytgräns och sensitivitet utvärderade på störda och ostörda prover i laboratorium från tidigare undersökningar redovisas i Bilaga Hydrogeologiska egenskaper Observerad grundvattenyta i skruvprovtagningshål från tidigare geotekniska undersökningar redovisas i Tabell 8.1. MUR Kungsbacka Kvarteret Banken - REV docx Page 8 (10)

10 MUR/GEOTEKNIK Tabell 8.1. Observerad vattenyta i skruvprovtagningshål Observerad vattenyta i Punkt Datum skruvprovtagningshål (m under my) TIG ,6 TIG ,1 J&W ,2 Ett ytligt grundvattenrör har installerats i punkt TIG W:\Geoteknik \GAMLA GEOPROJEKT\Geobankar\GEOARKIV\17011 Kungsbacka Kvarteret Banken\Dokument\MUR Kungsbacka Kvarteret Banken - REV docx Tidigare portrycksmätningar utförda av GF konsult 1989 vid Kv Norrbro, strax nordväst om aktuellt planområde, ger att portrycken i leran på nivå -1 var 16 kpa. För nivå -4 var portrycket 41 kpa, för nivå -8 var portrycket 71 kpa och för nivå -14 var portrycket 153 kpa. Ett visst undertryck bedöms råda i lerprofilen ner till ca 8 m djup. På större djup än nivå -14 bedöms portrycket öka mer än hydrostatiskt mot djupet, ca 10,5 kpa/m. Tidigare portrycksmätningar utförda 1966 av J&W vid Banken 8 ger att nolltrycksnivån i leran på 9,8 m djup låg på en nivå mellan +2,0 och +2,9. För djupet 17,7 m låg nolltrycksnivån på +3,4. Det ger ett vattentryck som ökar med ca 10,6 kpa/m. Portrycket ökar alltså mer än hydrostatiskt mot djupet. 8.6 Radonhalt Mätning av radonhalt i jordluft har utförts i nedanstående punkter. Tabell 8.2. Resultat från mätning av radonhalt i jordluft. Undersökningspunkt Resultat (kbq/m 3 ) Värdering av undersökning Inga avvikelser avseende utförandet har noterats i samband med radonundersökningarna. Fältarbetena har utförts som planerat. 9.1 Generellt De tidigare geotekniska undersökningarna ger en generell bild av de geotekniska förhållandena inom planområdet och bedöms vara tillräckliga för att utgöra underlag för detaljplan. 9.2 Härledda värdens spridning och relevans Spridningen för undersökta jordparametrar anses vara normal. MUR Kungsbacka Kvarteret Banken - REV docx Page 9 (10)

11 MUR/GEOTEKNIK 10 Övrigt Undersökningsresultaten från tidigare undersökningarna redovisas endast i plan på bifogade handlingar och ritningar. För förklaring till de geotekniska benämningarna hänvisas till SGF:s hemsida: (Svenska Geotekniska Föreningen). W:\Geoteknik \GAMLA GEOPROJEKT\Geobankar\GEOARKIV\17011 Kungsbacka Kvarteret Banken\Dokument\MUR Kungsbacka Kvarteret Banken - REV docx MUR Kungsbacka Kvarteret Banken - REV docx Page 10 (10)

12 Figur 1 Sonderingar från Geoteknisk undersökning inför detaljplan för kvarteret Banken 13, utförd av Tellstedt 2016, uppdragsnummer Bilaga 1 Sida 1 av 9

13 Bilaga 1 Sida 2 av 9 Figur 2 Sonderingar från Geoteknisk undersökning inför detaljplan Figur 3 Laboratorieundersökningar från Geoteknisk undersökning inför detaljplan för kvarteret för kvarteret Banken 13, utförd av Tellstedt 2016, uppdragsnummer Banken 13, utförd av Tellstedt 2016, uppdragsnummer

14 Figur 4 Sonderingar från Geoteknisk undersökning inför nybyggnad av affärshus inom Kv Banken 7 & 8, utförd av Tellstedt 2001, uppdragsnummer Bilaga 1 Sida 3 av 9

15 Figur 5 Laboratorieundersökningar från Geoteknisk undersökning inför nybyggnad av affärshus inom Kv Banken 7 & 8, utförd av Tellstedt 2001, uppdragsnummer Bilaga 1 Sida 4 av 9

16 Figur 6 Laboratorieundersökningar från Geoteknisk undersökning inför nybyggnad av affärshus inom Kv Banken 7 & 8, utförd av Tellstedt 2001, uppdragsnummer Bilaga 1 Sida 5 av 9

17 Figur 7 Sonderingar från Geoteknisk utredning, Banken 4, utförd av Scandiakonsult 1997, uppdragsnummer Bilaga 1 Sida 6 av 9

18 Figur 8 Sonderingar från Utlåtande över grundförhållandena för sparbankens i Kungsbacka planerade byggnad på tomterna 7 och 8 i 2 Kv Banken, Kungsbacka, utförd av Jacobson och Widmark 1966, uppdragsnummer 66-G13. Bilaga 1 Sida 7 av 9

19 Figur 9 Sonderingar från Utlåtande över grundförhållandena för sparbankens i Kungsbacka planerade byggnad på tomterna 7 och 8 i 2 Kv Banken, Kungsbacka, utförd av Jacobson och Widmark 1966, uppdragsnummer 66-G13. Bilaga 1 Sida 8 av 9

20 Figur 10 Laboratorieundersökningar från Utlåtande över grundförhållandena för sparbankens i Kungsbacka planerade byggnad på tomterna 7 och 8 i 2 Kv Banken, Kungsbacka, utförd av Jacobson och Widmark 1966, uppdragsnummer 66-G13. Bilaga 1 Sida 9 av 9

21 Djup [m] Bilaga 2 Sida 1 av 1 Odränerad skjuvhållfasthet (TOT) cu [kpa] TIG TIG TIG TIG τkon kor WL TIG τvb kor WL J&W τkon kor WL J&W τvb kor WL BL τvb kor WL 30

22 Bilaga 3 Sida 1 av 13

23 Bilaga 3 Sida 2 av 13

24 Bilaga 3 Sida 3 av 13

25 Bilaga 3 Sida 4 av 13

26 Bilaga 3 Sida 5 av 13

27 Bilaga 3 Sida 6 av 13

28 Bilaga 3 Sida 7 av 13

29 Bilaga 3 Sida 8 av 13

30 Bilaga 3 Sida 9 av 13

31 Bilaga 3 Sida 10 av 13

32 Bilaga 3 Sida 11 av 13

33 Bilaga 3 Sida 12 av 13

34 Bilaga 3 Sida 13 av 13

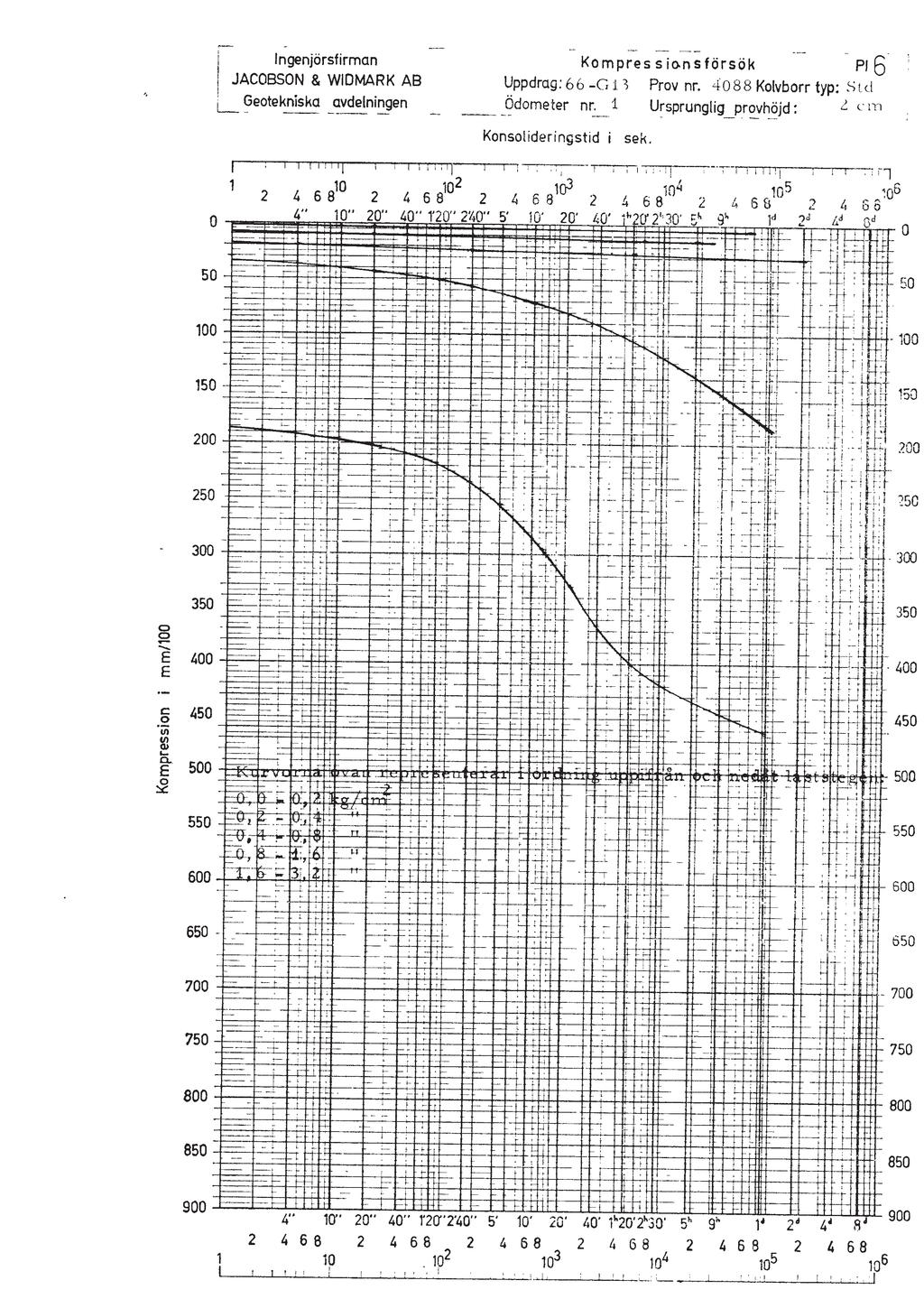

35 Bilaga 4 Sida 1 av 4

36 Bilaga 4 Sida 2 av 4

37 Bilaga 4 Sida 3 av 4

38 Bilaga 4 Sida 4 av 4

39 Djup [m] Bilaga 5 Sida 1 av 4 Densitet ρ [kn/m 3 ] TIG J&W

40 Djup [m] Bilaga 5 Sida 2 av 4 Naturlig vattenkvot w N [%] TIG TIG J&W

41 Djup [m] Bilaga 5 Sida 3 av 4 Konflytgräns w L [%] TIG TIG J&W

42 Djup [m] Bilaga 5 Sida 4 av 4 Sensitivitet konförsök St [-] TIG J&W
