1 TJUVDALSBACKEN NÄSET 115:18 OCH 43 PM Bergteknisk undersökning

2 TJUVDALSBACKEN NÄSET 115:18 OCH 43 PM Bergteknisk undersökning KUND MPR Fastighets & Konsult AB Lars Andersson KONSULT WSP Samhällsbyggnad Box Göteborg Besök: Ullevigatan 19 Tel: WSP Sverige AB Org nr: Styrelsens säte: Stockholm KONTAKTPERSON Thomas Månsson, , UPPDRAGSNAMN PM Bergteknisk undersökning Tjuvdalsbacken, Näset UPPDRAGSNUMMER FÖRFATTARE Thomas Månsson DATUM ÄNDRINGSDATUM GRANSKAD AV Björn Sandström PM Bergteknisk undersökning Tjuvdalsbacken, Näset

3 INNEHÅLL 1 UPPDRAG 4 2 FÖRUTSÄTTNINGAR 4 3 UTFÖRDA UNDERSÖKNINGAR BERGBESIKTNING MARKRADON 5 4 TOPOGRAFI OCH GEOLOGI 5 5 SLÄNTSTABILITET 6 6 RISK FÖR RAS OCH BLOCKNEDFALL 6 7 GRUNDLÄGGNING 7 8 FÖRUTSÄTTNINGAR OCH OMGIVININGSPÅVERKAN VID BERGSCHAKT 8 9 RADONKLASSIFICERING 8 Tjuvdalsbacken NÄSET 115:18 och 43 PM Bergteknisk undersökning 3

4 1 UPPDRAG WSP Sverige AB har på uppdrag av MPR Fastighets & Konsult AB genom Tema Design i Göteborg AB utfört en bergteknisk undersökning av fastighet Näset 115:18 och 115:43 vid Tjuvdalsbacken, Näset, Göteborgs kommun, samt angränsande områden inför ny detaljplan, se Figur 1. I aktuellt område planeras byggnation av fyra bostadshus i ett område som idag till största delen består av berg i dagen. Syftet med undersökningen har varit att göra en bergteknisk lämplighetsbedömning av marken inom området med avseende på planerad bebyggelse. Det som har utretts inom aktuellt uppdrag är: Bergteknisk stabilitetsutredning inklusive bedömning av risk för ras och blocknedfall inom aktuellt planområde, samt i direkt angränsande område som kan påverka planområdet. Förutsättningar för bergschakt och byggnation i området. Radonklassificering av marken. Figur 1. Lokalisering av planområde vid Tjuvdalsbacken, Näset, markerat med röd linje. 2 FÖRUTSÄTTNINGAR Underlag för uppdraget har tillhandahållits av Tema Design i Göteborg AB och stadsbyggnadskontoret och har bestått av en grundkarta över området samt en pdf med skiss över området och planerade byggnader. Referenssystem i plan/höjd: SWEREF / RH UTFÖRDA UNDERSÖKNINGAR 3.1 BERGBESIKTNING En bergteknisk besiktning av området utfördes okulärt av geolog/bergtekniker Thomas Månsson, WSP. Besiktningen utfördes med avseende på geologi, släntstabilitet, risk för ras- och blocknedfall samt förutsättningar för bergschakt och grundläggning PM Bergteknisk undersökning Tjuvdalsbacken, Näset

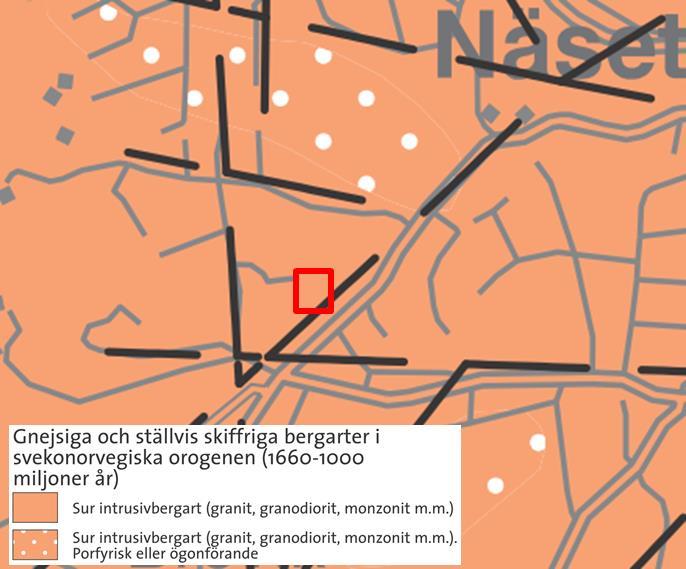

5 3.2 MARKRADON Mätning av markradon utfördes i 6 st punkter på fast rent berg, se Figur 7. Mätningarna utfördes av Thomas Månsson, WSP. Mätning utfördes med en gammaspektrometer av typ Radiation Solution RS- 230 BGO Super-SPEC. Spektrometern mäter den totala gammastrålningen samt fördelningen av isotoperna kalium-40 (wt%), uran-238/235 (ppm) och torium-232 (ppm). Baserat på uppmätt uranhalt beräknas sen aktivitetskoncentrationen för radium-226 (Bq/kg). Vid undersökningen var det klart väder, svag vind och ca 10 C. 4 TOPOGRAFI OCH GEOLOGI Området består av berg i dagen och tunt jordtäcke på berg. Vegetation i form av buskar och träd förekommer främst i områdets västra, sydliga och centrala delar. Högsta punkten ligger i norr på nivå ca +34, topografin faller söderut i stora och små etage, delvis naturliga och delvis losshållna vid tidigare berguttag. Lägsta punkten i syd är på nivå ca +14. Berggrunden i det undersökta området består av en grå, medelkornig och ställvis medel- till grovkornig, ställvis ögonförande granodiorit, se SGUs berggrundskarta i Figur 2. Berget är storblockigt uppsprucket med en låg sprickfrekvens, se Figur 3. Vanligast uppmätta sprickor är orienterade 200/80-90, 260/85-90 samt flacka sprickor längs bankningsplan som stupar svagt mot sydväst. Andra förekommande sprickor är orienterade 260/85 och 310/ Angivelser för strykning/stupning är enligt högerhandsregeln. Figur 2. SGU:s bergartskarta. Ungefärlig begränsning av planområde inom röd markering. Tjuvdalsbacken NÄSET 115:18 och 43 PM Bergteknisk undersökning 5

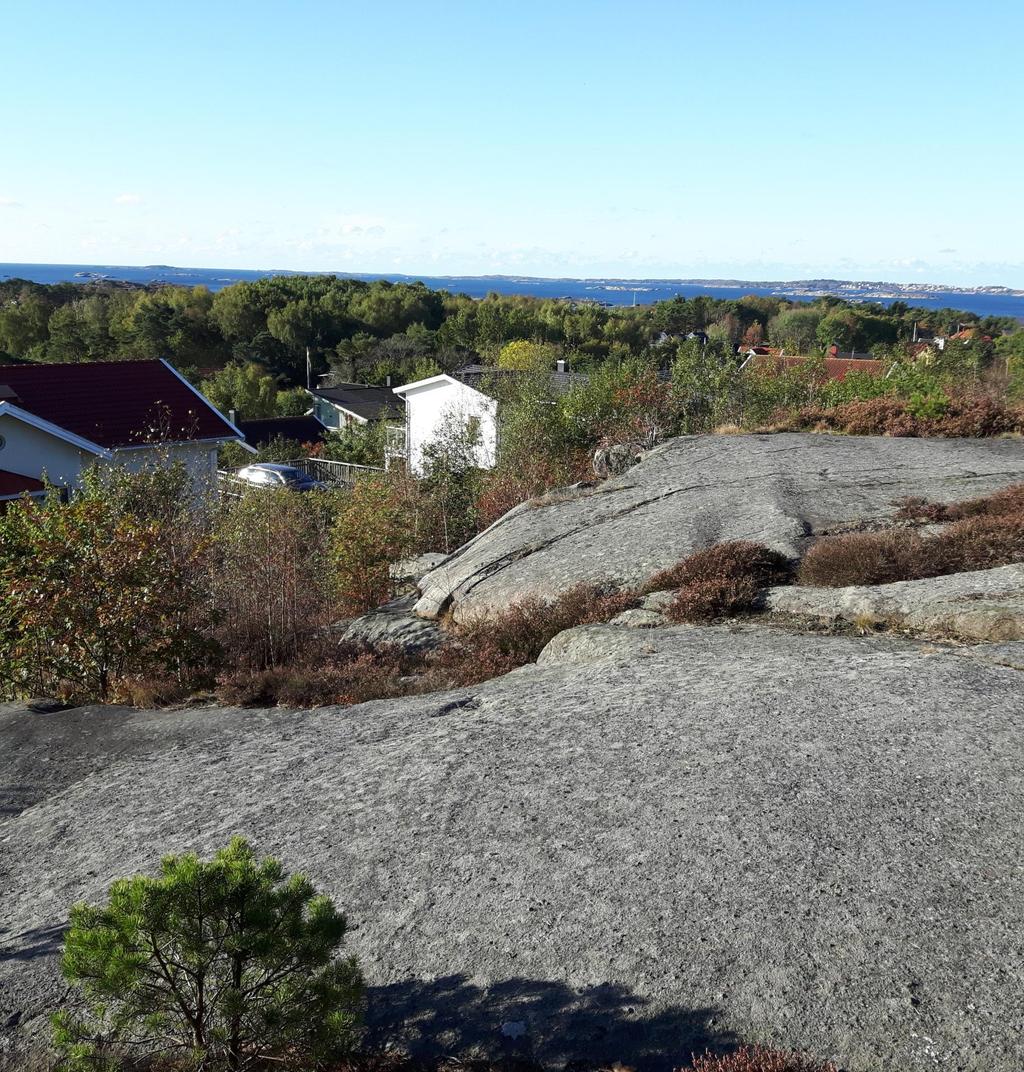

6 Figur 3. Medelkornig granodiorit (vänster). Storblockigt uppsprucken terräng, berguttag gjort närmast i bild (höger) 5 SLÄNTSTABILITET Marken i området består av berg i dagen eller tunt jordtäcke på berg. Berggrunden i området är storblockigt uppsprucken och av god kvalité och inga problem med släntstabilitet föreligger i området där byggnaderna ska uppföras eller i anslutande områden. 6 RISK FÖR RAS OCH BLOCKNEDFALL Bergslänterna inom området bedöms vara stabila, dock förekommer några löst liggande block i en slänt i områdets västra del, se Figur 4 och Figur 5. Vid byggnation inom fastigheten ska slänten rensas från vegetation och lösa block skrotas ner. Övriga lösa block i slänterna bedöms vara stabila och inga åtgärder krävs, exempel på lösa stabila block kan ses i Figur 6. I samband med bergschakt som skapar nya bergslänter i området kan eventuella lösa block som uppkommer förankras med selektiva bergbultar av kamstålstyp. Figur 4. Slänt med lösa block inom röd markering PM Bergteknisk undersökning Tjuvdalsbacken, Näset

7 Figur 5. Lokal för lösa instabila block markerad med röd triangel. Figur 6. Lösa block utan stabilitetsproblem 7 GRUNDLÄGGNING Berggrunden i området tillhör Bergtyp 1 enligt TR Geo 13. Vid grundläggning på fast berg i området kan ett dimensionerande grundtryck på 3 MPa tillåtas efter en enkel undersökning. En enkel undersökning omfattar enligt TK Geo 13 fastställande av bergart genom besiktning efter avtäckning av berget. Efter en avancerad undersökning kan tillåtet dimensionerande grundtryck på fast berg ökas upp till emot 10 MPa. En avancerad undersökning innebär enligt TK Geo 13 att bergtekniskt sakkunnig besiktar grundläggningsytan efter avtäckning för bedömning av tillåten last på bergytan. Vid grundläggning på packad sprängbotten eller packad sprängstensfyllning gäller maximalt dimensionerande grundtryck på 500 kpa. Detta värde förutsätter att krav på packning etc. enligt aktuell underkod till CEB i AMA Anläggning 13 uppfylls. Tjuvdalsbacken NÄSET 115:18 och 43 PM Bergteknisk undersökning 7

8 8 FÖRUTSÄTTNINGAR OCH OMGIVININGSPÅVERKAN VID BERGSCHAKT Innan sprängningsarbeten i området påbörjas ska en riskanalys upprättas avseende risk för omgivningspåverkan i närområdet. I riskanalysen sätts bl.a. gränsvärden för maximala tillåtna vibrationer i omgivande byggnader samt gränser för luftstötvåg från sprängning. Riskanalys ska utföras enligt SS :2011, SS samt SS Inga bergtekniska hinder för bergschakt eller uppförande av planerad byggnad i området föreligger. 9 RADONKLASSIFICERING Vid radonklassificering delas marken in i hög-, normal- eller lågradonmark. För normalradonmark ska aktivitetskoncentrationen för radium (som sönderfaller till radon) i berg inklusive ett tunt lager sprängsten ligga mellan Bq/kg. Lägre aktiviteter ger lågradonmark och högre högradonmark. Om berget losshålles och används som fyllning under byggnad och inte bara som ett tunt sprängbottenlager ska radiumaktiviteten ligga mellan Bq/kg för att klassas som normalradonmark 1. SGU:s geofysiska urankarta ger en generell bild av uranhaltens fördelning i jord och berg inom planområdet, se Figur 8. Uppmätta värden visar aktivitetskoncentrationer från radium-226 mellan 54 och 132 Bq/kg, se Tabell 1. Mätningar av den totala gammastrålningen visar värden mellan 0,11 och 0,21 μsv/h. Lägen för mätpunkterna redovisas i Figur 7. Två mätningar visar värden över 60 Bq/kg vilket hamnar inom gränsen för normalradonmark. Övriga fyra värden ligger inom gränsen för lågradonmark. Fem värden ligger inom gränserna för normalradonmark gällande losshållet berg som används som fyllning under byggnad. Ett värde ligger över gränsen och klassas som högradonmark gällande losshållet berg och lämpar sig därmed ej som fyllning under byggnad. Baserat på utförda undersökningar av gammastrålning klassificeras marken som normalradonmark vid grundläggning på berg. Ett värde klassificeras som högradonmark vid losshållet berg och lämpar sig inte som fyllning under byggnad. Enligt plankarta är bergschakt ej aktuellt inom detta område. Enligt gällande anvisningar från Boverket ska byggnader som uppförs på normalradonmark uppföras radonskyddande vilket innebär att särskilda åtgärder krävs för att skydda byggnaden mot inträngande luft från marken. Radonbidrag kan även komma från byggmaterial och vatten PM Bergteknisk undersökning Tjuvdalsbacken, Näset 1 Clavensjö & Åkerblom. Radonboken Förebyggande åtgärder i Nya byggnader. T6:2004.

9 Figur 7. Planområde med markerade mätpunkter 1-6. Figur 8. Urankarta baserad på SGUs flygburna gammaspektrometriska mätningar ( Ungefärlig begränsning av planområde inom röd markering. Tabell 1. Resultat från mätningar. Aktiviteten för Ra-226 är beräknad på uppmätt uranhalt. Mätpunktnr. K ( %) U (ppm) Th (ppm) Ra-226 (Bq/kg) Gammastrålning (µsv/h) 1 4,2 5 13,4 62 0,14 2 2,6 4,7 10,5 58 0, ,8 13,2 59 0, ,4 12,4 54 0,12 5 3,7 4,6 11,6 57 0,13 6 4,9 10,7 18, ,21 Tjuvdalsbacken NÄSET 115:18 och 43 PM Bergteknisk undersökning 9
