2 HJO KOMMUN PM MARKRADON KNÄPPLAN VÄSTRA

3 PM MARKRADON KNÄPPLAN VÄSTRA KUND Hjo kommun Box Hjo Besök: Torggatan 2, Hjo Tel: Hjo kommun Org nr: KONSULT WSP Samhällsbyggnad Box Jönköping Besök: Lillsjöplan 10 Tel: WSP Sverige AB Org nr: Styrelsens säte: Stockholm PROJEKT Knäpplan Västra, Del av Söder 3:43 UPPDRAGSNAMN Knäpplan Västra Etapp 1 FFU KONTAKTPERSONER UPPDRAGSNUMMER FÖRFATTARE Charokin Nissan DATUM ÄNDRINGSDATUM WSP Charokin Nissan HJO KOMMUN Anders Westermark charokin.nissan@wsp.com anders.westermark@hjo.se GRANSKAD AV David Jersenius GODKÄND AV David Jersenius Knäpplan Västra Etapp 1 FFU

4 INNEHÅLL 1 UPPDRAG OCH SYFTE BAKGRUND 4 2 UTFÖRDA UNDERSÖKNINGAR TIDIGARE UTFÖRDA UNDERSÖKNINGAR 4 3 BEFINTLIGA FÖRHÅLLANDEN TOPOGRAFISKA FÖRHÅLLANDEN 4 4 POSITIONERING 4 5 BESKRIVNING RADON UTFÖRDA MÄTNINGAR UNDERLAG FÖR BEDÖMNING RESULTAT KLASSNING OCH REKOMMENDATION 8 BILAGOR: Bilaga 1 Laboratorieundersökning, Markradon RITNINGAR: G Planritning, Radonundersökning Knäpplan Västra Etapp 1 FFU 3

5 1 UPPDRAG OCH SYFTE WSP Sverige AB har på uppdrag av Hjo kommun utfört en markradonundersökning inom Knäpplan Västra i Hjo. Undersökningen har utförts med syftet att klassificera marken med avseende på markradon. 1.1 BAKGRUND Bakgrunden till undersökningen är att undersöka förekomst av markradon inom aktuellt område inför detaljplanearbete syftande till att bebygga det aktuella området med bostäder, lokalgator och VA-ledningar. 2 UTFÖRDA UNDERSÖKNINGAR 2.1 TIDIGARE UTFÖRDA UNDERSÖKNINGAR Hjo kommun, Markteknisk undersökningsrapport (MUR), Knäpplan Västra Del av Söder 3:43, Hjo kommun, geoteknisk undersökning. Upprättad av WSP Sverige AB, daterad Undersökningen av markradon som utfördes under ovan nämnda geotekniska utredning har kasserats på grund av fel årstid vid undersökning av markradonförekomst. Hjo kommun, PM Geoteknik, Del av Sigghusberg Knäpplan Västra Hjo. Upprättad av Mitta AB, daterad BEFINTLIGA FÖRHÅLLANDEN 3.1 TOPOGRAFISKA FÖRHÅLLANDEN Planområdet utgörs huvudsakligen av obebyggd jordbruksmark. Norrut begränsas planområdet av skogsparti, österut av nybyggd förskola samt Orkestervägen. I söder och väster finns jordbruksmark. 4 POSITIONERING Undersökningspunkterna är utsatta i plan av Jan Gustavsson , Mättekniker på Hjo kommun Knäpplan Västra Etapp 1 FFU

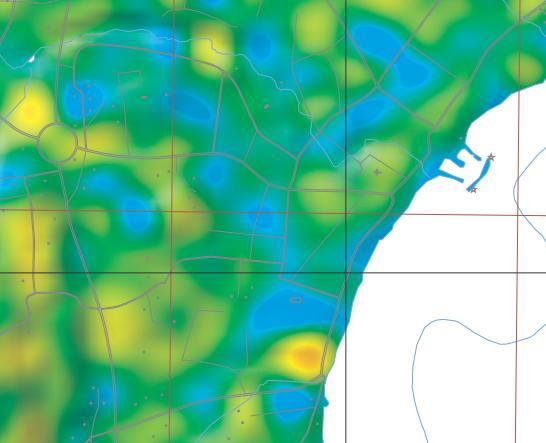

6 5 BESKRIVNING 5.1 RADON Radon är en radioaktiv gas som bildas naturligt från en sönderfallskedja av radium med uran 238 som utgångsämne. Radon bildas hela tiden på nytt i marken. Radon finns även i utomhusluften, om än i låga halter. Det räcker med mycket små otätheter i byggnader som är osynliga för ögat, för att radon ska komma in och orsaka höga radonhalter i inomhusluften. Figur 1 nedan visar en generell bild av uranhaltens fördelning i jord och berg inom undersökningsområdet. Figur 1 Geofysisk urankarta (Sgu:s kartgenerator). Ungefärlig omfattning av undersökningsområdet är markerat som röd ellips. 5.2 UTFÖRDA MÄTNINGAR Platsbesök av Charokin Nissan samt Laith Khadhem utfördes Mätningar utfördes med MARKUS 10 som är ett instrument som mäter radon i mark och jord. Principen är att en mätprob monteras ca 0,7 m ned i marken varpå luften pumpas genom proben till en mätkammare som detekterar radonets sönderfallsprodukter varpå mätresultatet visas. Vid mätningen med MARKUS 10 konstaterades att jorden var för tät för att få mätvärden. Beslut togs därför att använda radonburkar istället för MARKUS 10. Vid planeringen av mängden radonburkar fanns det inga riktlinjer om hur många burkar som behövdes för att mäta markradon inom ett större område. När kommunen kontaktades hade de inte heller något direkt svar. Eurofins, som är ett ackrediterat laboratorium påpekade att när man mäter markradon på en villatomt används två burkar. Aktuell yta är ca 5,5 ha och handläggaren valde därför att begränsa undersökningen till åtta undersökningspunkter Knäpplan Västra Etapp 1 FFU 5

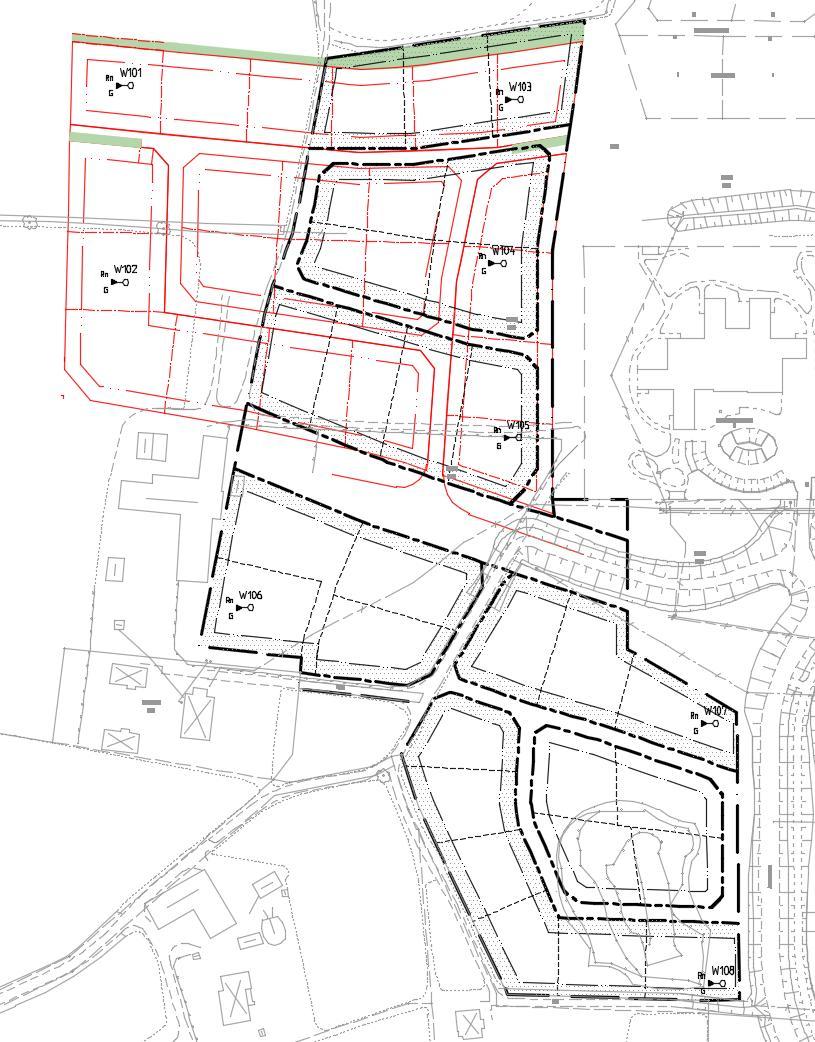

7 Mätning med radondetektorer, radonburkar, utförs genom att gammastrålningen mäts på de två isotoperna 214 som sönderfaller från radon, Vismut (Bi) och Bly (Pb). Mätningen pågår i 4-5 dagar pga att halveringstiden för radon pågår under 4 dagar. Radonburkarna grävs ned till 1,0 m u my (minst 0,7), öppnas och läggs med mynningen upp och ned i plastmuggar och kan med fördel använda PVC-rör för att underlätta upptagning efter 4-5 dagar. Hålet som grävts upp packas igen för att få samma förutsättningar som marken varit tidigare. Platsbesök och utsättning av radonburkar utfördes av Torbjörn Eklund, WSP Sverige AB. Installationen utfördes genom att skruva med handhållen skruv (ca mm i diameter) ned till 1,0 m djup och stoppa ned PVC-rör med fastklistrad radonburk i botten. Mätningen utfördes i åtta stycken undersökningspunkter. Upptagning av burkarna utfördes och skickades på analys på ackrediterat laboratorium. Figur 2: Urklipp från planritning mätpunkter W101-W UNDERLAG FÖR BEDÖMNING Klassificering av radonförekomst i mark delas in i låg-, normal- och högradonmark. Avseende sand och morän: Om radonhalten understiger 10 kbq/m 3 klassas marken som lågradonmark kbq/m 3 klassas som normalradonmark. Om radonhalten överstiger 50 kbq/m 3 klassas marken som högradonmark Knäpplan Västra Etapp 1 FFU

8 Avseende silt (med större mäktighet än 2 m): Om radonhalten understiger 20 kbq/m 3 klassas marken som lågradonmark kbq/m 3 klassas som normalradonmark. Om radonhalten överstiger 60 kbq/m 3 klassas marken som högradonmark (för finsilt gäller 100 kbq/m 3 ). För lerig morän (med större mäktighet än 2 m): gäller att gränsen för lågradon-/normalradonmark ligger vid 60 kbq/m 3 eller mindre, normalradon- /högradonmark vid 100 kbq/m 3 eller högre. 5.4 RESULTAT Mätresultatet från de åtta undersökningspunkterna redovisas i tabell 1 nedan. Väderlek var klart och soligt ca 20 C vid utsättning ( ) och tjälfritt i marken. Vid upptagning ( ) av radonburkarna var det klart solsken ca 13 C och tjälfritt i marken. Uppmätta värden ligger mellan 1-19 kbq/m 3. Se även Bilaga 1 för vidare information. Tabell 1: Mätresultat av radon i jordluften. Mätpunkt Rn-halt kbq/m 3 Djup m u. my. Jordart Riskklass Datum W lesasi Lågradon W salesit Lågradon W (gr)sisa Lågradon W Fyllning:? Normalra don W sisa Lågradon W (mu)sa Lågradon W sasilemn Lågradon W sasi Lågradon Vid undersökningen lodades även grundvattenrören som låg i nära anslutning till undersökningspunkterna och grundvattnet låg mellan 1,3-3,6 m u. my Knäpplan Västra Etapp 1 FFU 7

9 Under platsbesöket den mättes radonet i punkt W25 med hjälp av MARKUS 10 och radonhalten mättes till 41,3 kbq/m 3, se tabell 2, på djupet 0,7 m u my. Resultatet blev nästan en halvering av tidigare 74,7 kbq/m 3 (utförd ), dessa resultat försummades, se kursiverad text i kapitel 2.1 i denna handling. Tabell 2 Mätresultat av radon i jordluften. Mätpunkt Rnhalt kbq/m 3 Djup u my. (m) Jordart Riskklass Datum och tjälförhållande W25 41,3 0,7 salesimn Normalradon Tjälfritt. Väder: Klart och soligt ca15 C 5.5 KLASSNING OCH REKOMMENDATION En trolig orsak till att mätresultatet är under 5 kbq/m 3 i 4 punkter kan vara att jordlagret är så tätt att det inte kommer upp tillräckligt med jordluft. Detta kan vara positivt, tätare jordlager släpper igenom mindre radongas och därmed ger mindre radongas som kan tränga in i inomhusmiljön. Marken klassas som normalradonmark eftersom jord i området generellt utgörs av ler-/siltmorän och/eller sand som innehåller silt och lera, samt att mätresultat i två punkter är inom gränsen för normalradonmark, resterande är lågradonmark. Byggtekniskt är det minimala skillnader mellan låg- och normalradon. Då fyllningen inom området kommer från ett tidigare schakt inom området, tyder detta på att normalradonmark kan klassas generellt för hela området. Undersökningen är utförd i åtta undersökningspunkter och klassningen är utförd därefter. Enligt gällande anvisningar från Boverket skall byggnader på normalradonmark uppföras enligt radonskyddande utförande. OBS: Radonbidrag kan också komma från byggmaterial, fyllnadsmaterial och vatten Knäpplan Västra Etapp 1 FFU
