1 Beställare: Rådhuset Arkitekter AB Detaljplan Finntorp Bergab Berggeologiska Undersökningar AB Uppdragsansvarig Joakim Karlsson Handläggare Helena Kiel L:\UPPDRAG\ Detaljplan Finntorp\Text\Arbetsmaterial\Rapport Finntorp.docx

2 i Innehållsförteckning 1 Allmänt Geologi Bergtekniska observationer Sammanfattning... 5 Bilaga 1 Fotodokumentation Bilaga 2 Planritning, bergteknisk utredning L:\UPPDRAG\ Detaljplan Finntorp\Text\Arbetsmaterial\Rapport Finntorp.docx

3 1 1 Allmänt På uppdrag av Rådhuset Arkitekter AB har Bergab Berggeologiska Undersökningar AB utfört en bergteknisk utredning inom detaljplan för nybyggnation av bostäder i Finntorp i Bovallstrand, Sotenäs kommun. Den bergtekniska utredningen omfattar fältkartering, bedömning av stabilitet i befintliga och planerade bergslänter samt förslag till stabilitetshöjande åtgärder. Resultaten redovisas i föreliggande rapport. Fältkarteringen utfördes och omfattar observerade bergarter, foliation, sprickor, sprickors egenskaper och lösliggande block i terrängen. Observerade befintliga bergslänter har fotograferats och redovisas i Bilaga 1 Fotodokumentation. Geologi och identifierade instabila partier redovisas på planritning i Bilaga 2. Det aktuella undersökningsområdet är ca 200x300 m stort och utgörs idag av naturoch åkermark. Huvuddelen av området utgörs av lösmark på +8 till +15 m.ö.h. I väster ansluter undersökningsområdet till ett ca 55 m högt bergsparti, Ekelidberget. De lägre delarna av Ekelidberget är jordtäckta med bl.a. ekskog. Befintlig bebyggelse finns längs undersökningsområdets norra samt sydvästra gräns. Undersökningsområdet avgränsas i öster och söder av väg 174 (Sotenäsvägen) respektive Äpplejälvägen. Se Figur 1 för en orienteringsbild. Enligt erhållet underlag planeras den nya bebyggelsen uppföras på lösmarksområdet och ej i direkt anslutning till de höga bergssidorna eller blockslänterna. Bovallstrand Ekelidberget 200 m Väg 174 Figur 1. Flygbild över undersökt område (rött). Lantmäteriet Medgivande I2011/1549 L:\UPPDRAG\ Detaljplan Finntorp\Text\Arbetsmaterial\Rapport Finntorp.docx

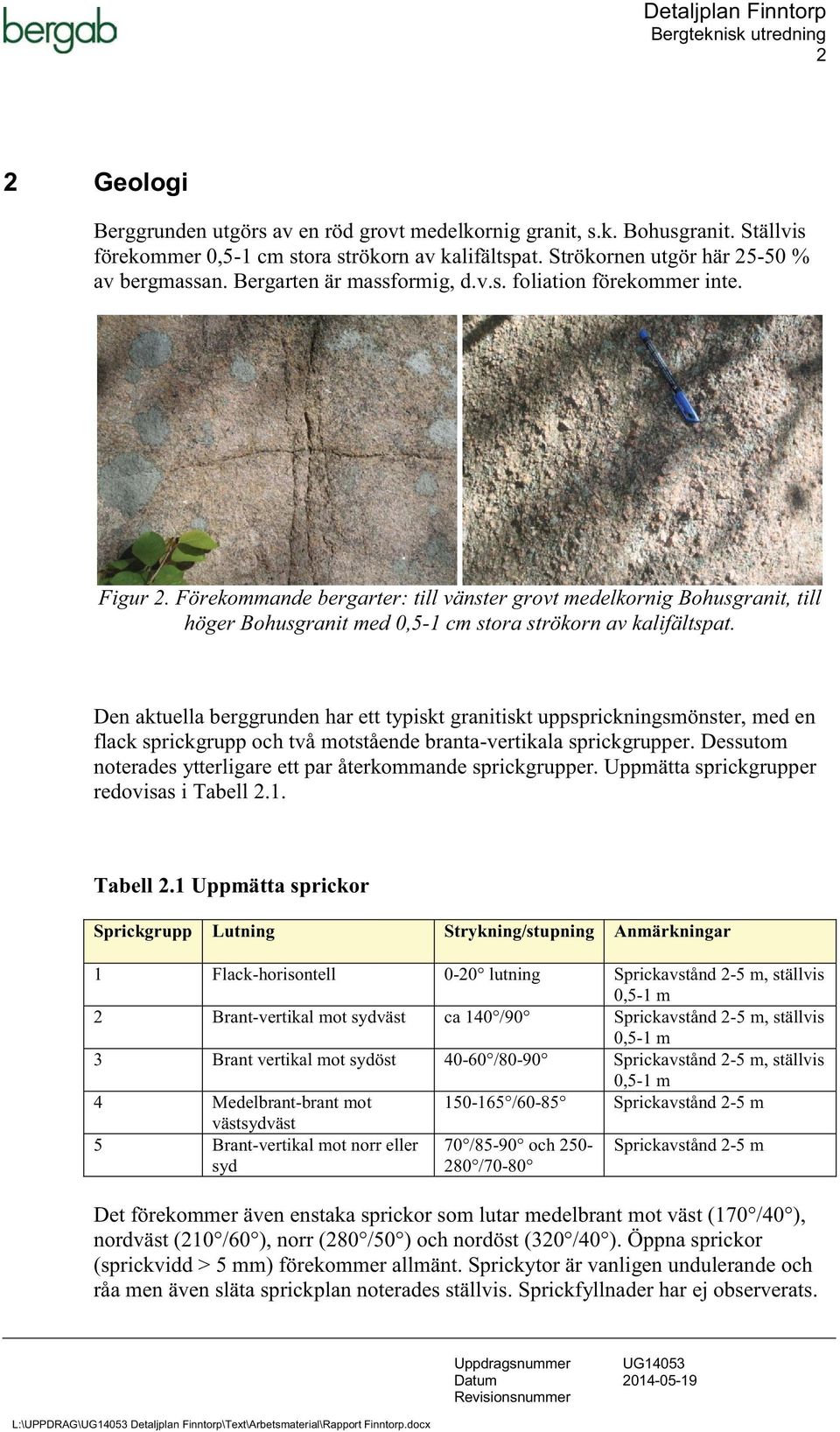

4 2 2 Geologi Berggrunden utgörs av en röd grovt medelkornig granit, s.k. Bohusgranit. Ställvis förekommer 0,5-1 cm stora strökorn av kalifältspat. Strökornen utgör här % av bergmassan. Bergarten är massformig, d.v.s. foliation förekommer inte. Figur 2. Förekommande bergarter: till vänster grovt medelkornig Bohusgranit, till höger Bohusgranit med 0,5-1 cm stora strökorn av kalifältspat. Den aktuella berggrunden har ett typiskt granitiskt uppsprickningsmönster, med en flack sprickgrupp och två motstående branta-vertikala sprickgrupper. Dessutom noterades ytterligare ett par återkommande sprickgrupper. Uppmätta sprickgrupper redovisas i Tabell 2.1. Tabell 2.1 Uppmätta sprickor Sprickgrupp Lutning Strykning/stupning Anmärkningar 1 Flack-horisontell 0-20 lutning Sprickavstånd 2-5 m, ställvis 0,5-1 m 2 Brant-vertikal mot sydväst ca 140 /90 Sprickavstånd 2-5 m, ställvis 0,5-1 m 3 Brant vertikal mot sydöst /80-90 Sprickavstånd 2-5 m, ställvis 0,5-1 m 4 Medelbrant-brant mot /60-85 Sprickavstånd 2-5 m västsydväst 5 Brant-vertikal mot norr eller syd 70 /85-90 och /70-80 Sprickavstånd 2-5 m Det förekommer även enstaka sprickor som lutar medelbrant mot väst (170 /40 ), nordväst (210 /60 ), norr (280 /50 ) och nordöst (320 /40 ). Öppna sprickor (sprickvidd > 5 mm) förekommer allmänt. Sprickytor är vanligen undulerande och råa men även släta sprickplan noterades ställvis. Sprickfyllnader har ej observerats. L:\UPPDRAG\ Detaljplan Finntorp\Text\Arbetsmaterial\Rapport Finntorp.docx

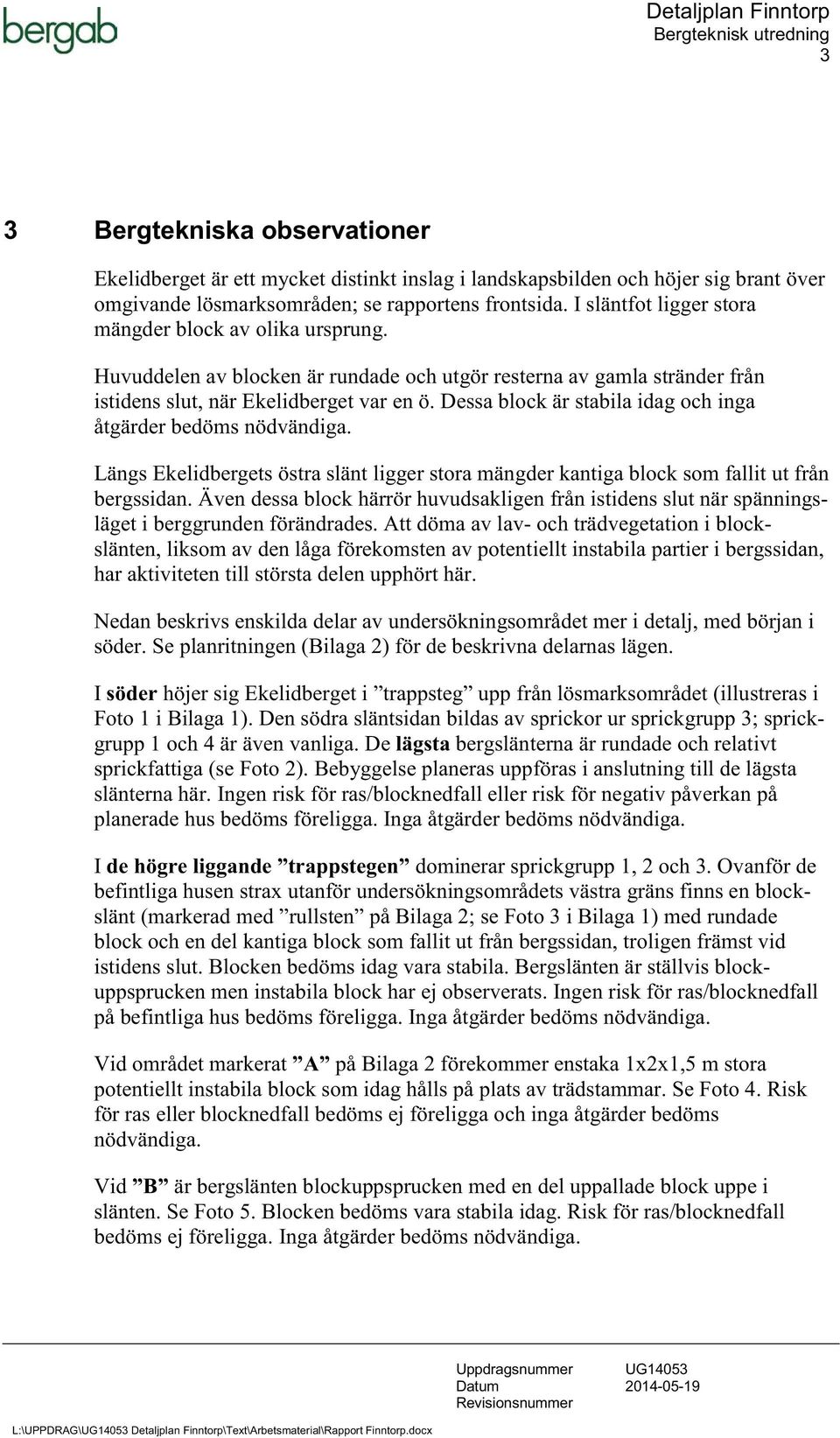

5 3 3 Bergtekniska observationer Ekelidberget är ett mycket distinkt inslag i landskapsbilden och höjer sig brant över omgivande lösmarksområden; se rapportens frontsida. I släntfot ligger stora mängder block av olika ursprung. Huvuddelen av blocken är rundade och utgör resterna av gamla stränder från istidens slut, när Ekelidberget var en ö. Dessa block är stabila idag och inga åtgärder bedöms nödvändiga. Längs Ekelidbergets östra slänt ligger stora mängder kantiga block som fallit ut från bergssidan. Även dessa block härrör huvudsakligen från istidens slut när spänningsläget i berggrunden förändrades. Att döma av lav- och trädvegetation i blockslänten, liksom av den låga förekomsten av potentiellt instabila partier i bergssidan, har aktiviteten till största delen upphört här. Nedan beskrivs enskilda delar av undersökningsområdet mer i detalj, med början i söder. Se planritningen (Bilaga 2) för de beskrivna delarnas lägen. I söder höjer sig Ekelidberget i trappsteg upp från lösmarksområdet (illustreras i Foto 1 i Bilaga 1). Den södra släntsidan bildas av sprickor ur sprickgrupp 3; sprickgrupp 1 och 4 är även vanliga. De lägsta bergslänterna är rundade och relativt sprickfattiga (se Foto 2). Bebyggelse planeras uppföras i anslutning till de lägsta slänterna här. Ingen risk för ras/blocknedfall eller risk för negativ påverkan på planerade hus bedöms föreligga. Inga åtgärder bedöms nödvändiga. I de högre liggande trappstegen dominerar sprickgrupp 1, 2 och 3. Ovanför de befintliga husen strax utanför undersökningsområdets västra gräns finns en blockslänt (markerad med rullsten på Bilaga 2; se Foto 3 i Bilaga 1) med rundade block och en del kantiga block som fallit ut från bergssidan, troligen främst vid istidens slut. Blocken bedöms idag vara stabila. Bergslänten är ställvis blockuppsprucken men instabila block har ej observerats. Ingen risk för ras/blocknedfall på befintliga hus bedöms föreligga. Inga åtgärder bedöms nödvändiga. Vid området markerat A på Bilaga 2 förekommer enstaka 1x2x1,5 m stora potentiellt instabila block som idag hålls på plats av trädstammar. Se Foto 4. Risk för ras eller blocknedfall bedöms ej föreligga och inga åtgärder bedöms nödvändiga. Vid B är bergslänten blockuppsprucken med en del uppallade block uppe i slänten. Se Foto 5. Blocken bedöms vara stabila idag. Risk för ras/blocknedfall bedöms ej föreligga. Inga åtgärder bedöms nödvändiga. L:\UPPDRAG\ Detaljplan Finntorp\Text\Arbetsmaterial\Rapport Finntorp.docx

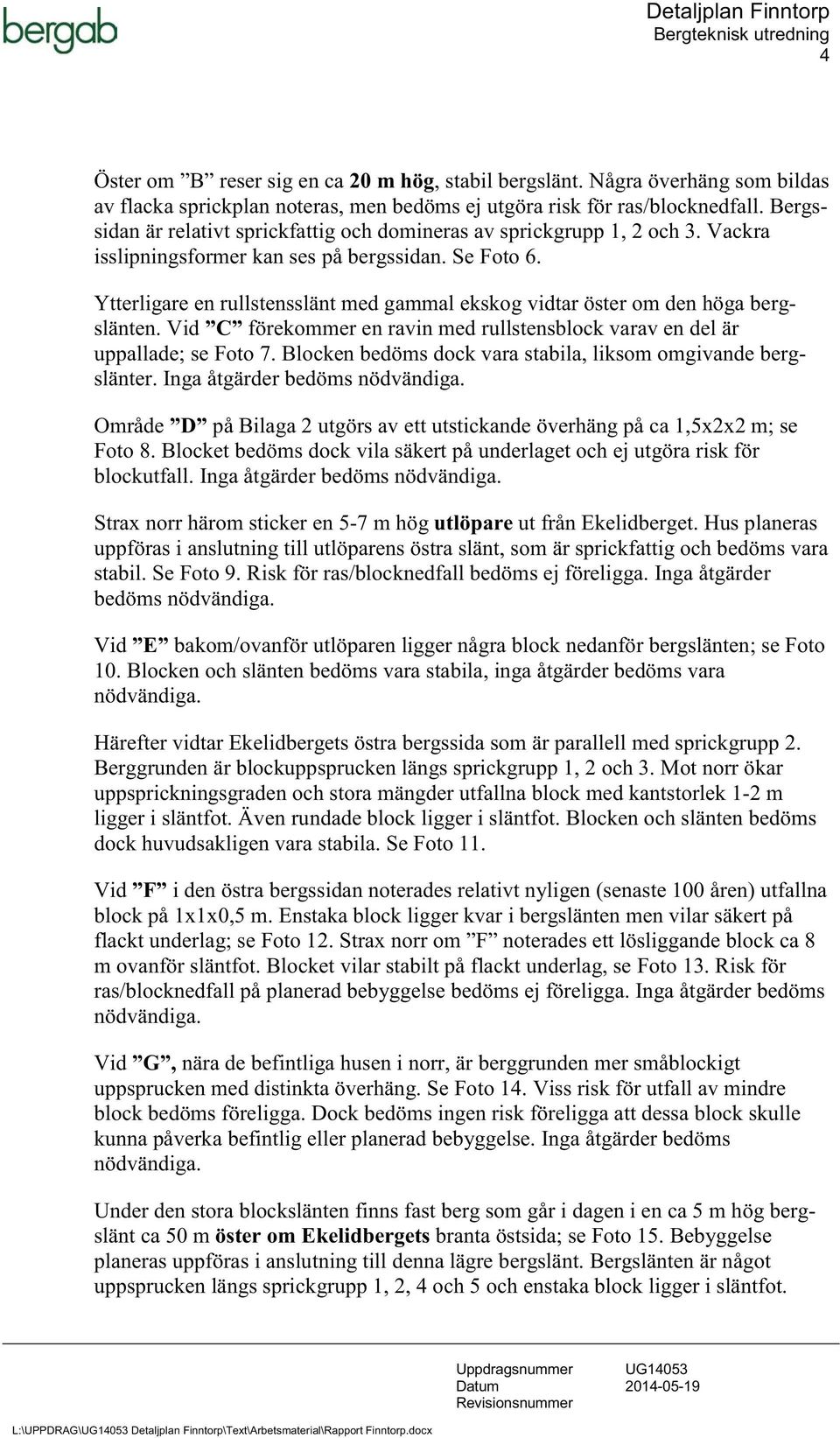

6 4 Öster om B reser sig en ca 20 m hög, stabil bergslänt. Några överhäng som bildas av flacka sprickplan noteras, men bedöms ej utgöra risk för ras/blocknedfall. Bergssidan är relativt sprickfattig och domineras av sprickgrupp 1, 2 och 3. Vackra isslipningsformer kan ses på bergssidan. Se Foto 6. Ytterligare en rullstensslänt med gammal ekskog vidtar öster om den höga bergslänten. Vid C förekommer en ravin med rullstensblock varav en del är uppallade; se Foto 7. Blocken bedöms dock vara stabila, liksom omgivande bergslänter. Inga åtgärder bedöms nödvändiga. Område D på Bilaga 2 utgörs av ett utstickande överhäng på ca 1,5x2x2 m; se Foto 8. Blocket bedöms dock vila säkert på underlaget och ej utgöra risk för blockutfall. Inga åtgärder bedöms nödvändiga. Strax norr härom sticker en 5-7 m hög utlöpare ut från Ekelidberget. Hus planeras uppföras i anslutning till utlöparens östra slänt, som är sprickfattig och bedöms vara stabil. Se Foto 9. Risk för ras/blocknedfall bedöms ej föreligga. Inga åtgärder bedöms nödvändiga. Vid E bakom/ovanför utlöparen ligger några block nedanför bergslänten; se Foto 10. Blocken och slänten bedöms vara stabila, inga åtgärder bedöms vara nödvändiga. Härefter vidtar Ekelidbergets östra bergssida som är parallell med sprickgrupp 2. Berggrunden är blockuppsprucken längs sprickgrupp 1, 2 och 3. Mot norr ökar uppsprickningsgraden och stora mängder utfallna block med kantstorlek 1-2 m ligger i släntfot. Även rundade block ligger i släntfot. Blocken och slänten bedöms dock huvudsakligen vara stabila. Se Foto 11. Vid F i den östra bergssidan noterades relativt nyligen (senaste 100 åren) utfallna block på 1x1x0,5 m. Enstaka block ligger kvar i bergslänten men vilar säkert på flackt underlag; se Foto 12. Strax norr om F noterades ett lösliggande block ca 8 m ovanför släntfot. Blocket vilar stabilt på flackt underlag, se Foto 13. Risk för ras/blocknedfall på planerad bebyggelse bedöms ej föreligga. Inga åtgärder bedöms nödvändiga. Vid G, nära de befintliga husen i norr, är berggrunden mer småblockigt uppsprucken med distinkta överhäng. Se Foto 14. Viss risk för utfall av mindre block bedöms föreligga. Dock bedöms ingen risk föreligga att dessa block skulle kunna påverka befintlig eller planerad bebyggelse. Inga åtgärder bedöms nödvändiga. Under den stora blockslänten finns fast berg som går i dagen i en ca 5 m hög bergslänt ca 50 m öster om Ekelidbergets branta östsida; se Foto 15. Bebyggelse planeras uppföras i anslutning till denna lägre bergslänt. Bergslänten är något uppsprucken längs sprickgrupp 1, 2, 4 och 5 och enstaka block ligger i släntfot. L:\UPPDRAG\ Detaljplan Finntorp\Text\Arbetsmaterial\Rapport Finntorp.docx

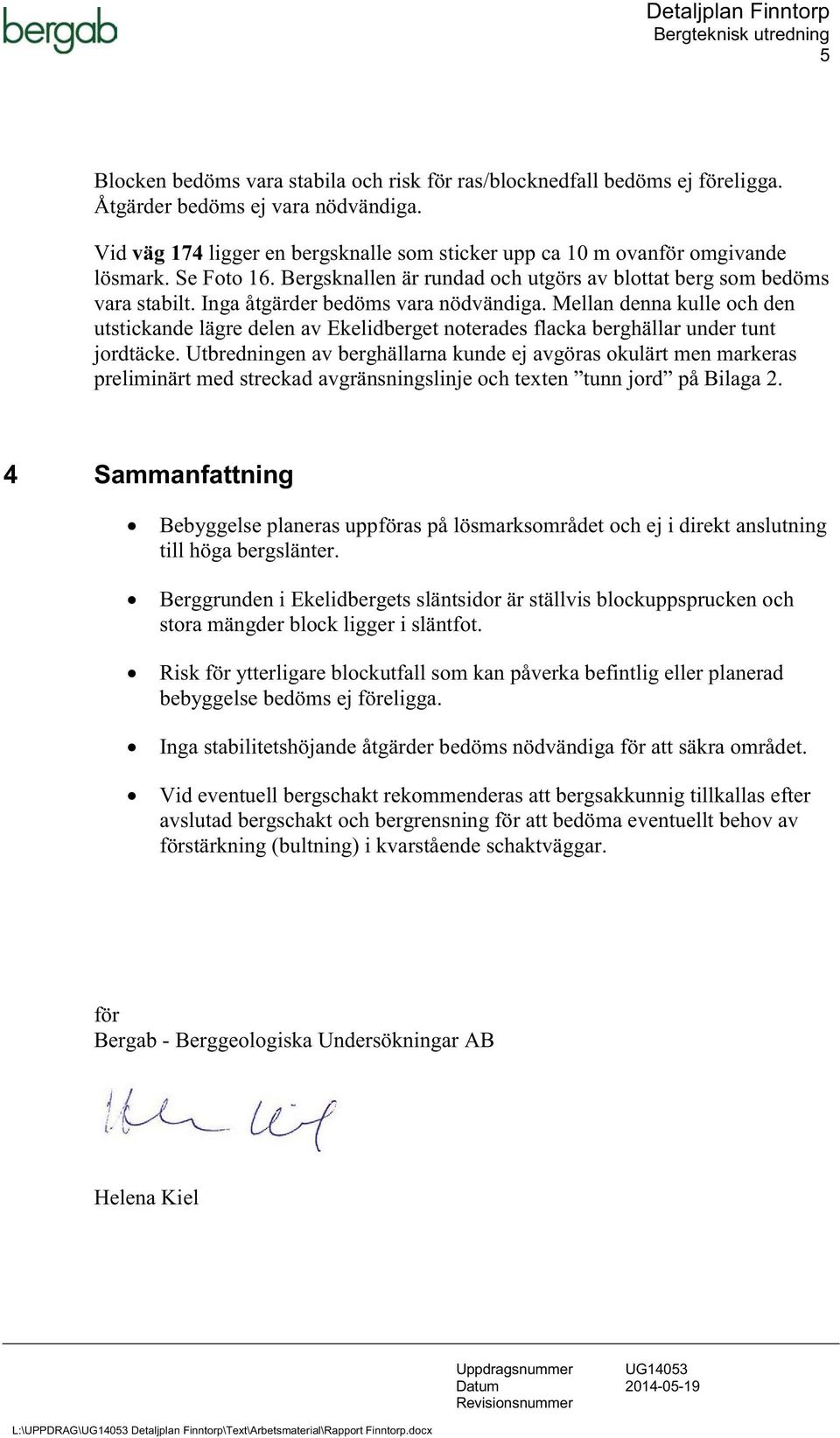

7 5 Blocken bedöms vara stabila och risk för ras/blocknedfall bedöms ej föreligga. Åtgärder bedöms ej vara nödvändiga. Vid väg 174 ligger en bergsknalle som sticker upp ca 10 m ovanför omgivande lösmark. Se Foto 16. Bergsknallen är rundad och utgörs av blottat berg som bedöms vara stabilt. Inga åtgärder bedöms vara nödvändiga. Mellan denna kulle och den utstickande lägre delen av Ekelidberget noterades flacka berghällar under tunt jordtäcke. Utbredningen av berghällarna kunde ej avgöras okulärt men markeras preliminärt med streckad avgränsningslinje och texten tunn jord på Bilaga 2. 4 Sammanfattning Bebyggelse planeras uppföras på lösmarksområdet och ej i direkt anslutning till höga bergslänter. Berggrunden i Ekelidbergets släntsidor är ställvis blockuppsprucken och stora mängder block ligger i släntfot. Risk för ytterligare blockutfall som kan påverka befintlig eller planerad bebyggelse bedöms ej föreligga. Inga stabilitetshöjande åtgärder bedöms nödvändiga för att säkra området. Vid eventuell bergschakt rekommenderas att bergsakkunnig tillkallas efter avslutad bergschakt och bergrensning för att bedöma eventuellt behov av förstärkning (bultning) i kvarstående schaktväggar. för Bergab - Berggeologiska Undersökningar AB Helena Kiel L:\UPPDRAG\ Detaljplan Finntorp\Text\Arbetsmaterial\Rapport Finntorp.docx

8 6 Bilaga 1 Fotodokumentation Foto 1. Ekelidbergets uppbyggnad, sett från söder: trappstegsformad terräng med flacka partier (sprickgrupp 1) mellan bergslänter parallella med sprickgrupp 3. En spricka ur sprickgrupp 2 syns längst till vänster i bild. L:\UPPDRAG\ Detaljplan Finntorp\Text\Arbetsmaterial\Rapport Finntorp.docx

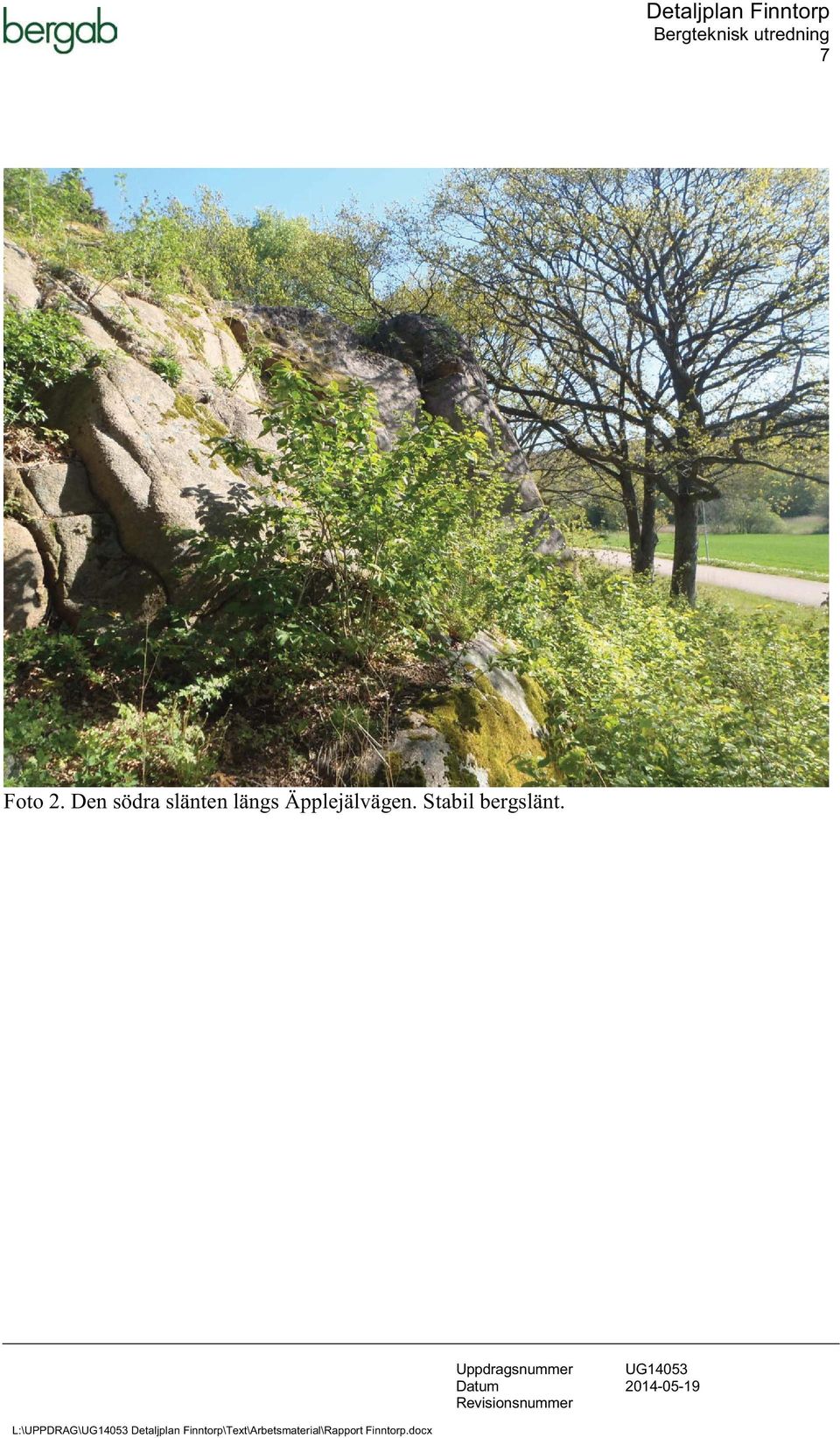

9 7 Foto 2. Den södra slänten längs Äpplejälvägen. Stabil bergslänt. L:\UPPDRAG\ Detaljplan Finntorp\Text\Arbetsmaterial\Rapport Finntorp.docx

10 8 Foto 3. Rullstensslänt nedanför den södra bergssidan. Inga åtgärder bedöms nödvändiga. L:\UPPDRAG\ Detaljplan Finntorp\Text\Arbetsmaterial\Rapport Finntorp.docx

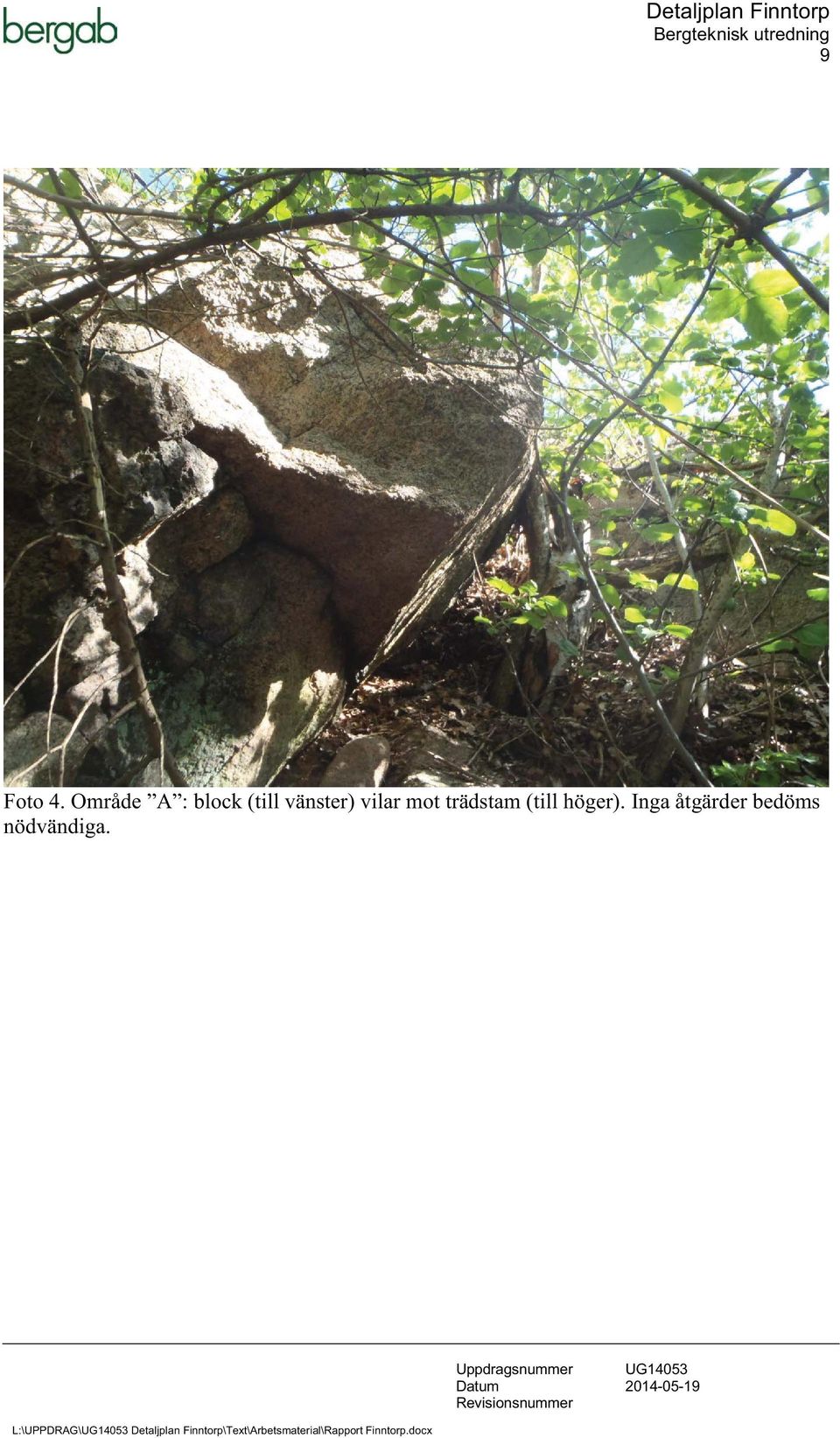

11 9 Foto 4. Område A : block (till vänster) vilar mot trädstam (till höger). Inga åtgärder bedöms nödvändiga. L:\UPPDRAG\ Detaljplan Finntorp\Text\Arbetsmaterial\Rapport Finntorp.docx

12 10 Foto 5. Område B : uppallade block i blockuppsprucken slänt. Risk för ras/blocknedfall bedöms ej föreligga, inga åtgärder. L:\UPPDRAG\ Detaljplan Finntorp\Text\Arbetsmaterial\Rapport Finntorp.docx

13 11 Foto 6. Ca 20 m hög stabil bergslänt öster om område B. L:\UPPDRAG\ Detaljplan Finntorp\Text\Arbetsmaterial\Rapport Finntorp.docx

14 12 Foto 7. Område C : mindre ravin med rullstensblock. Inga åtgärder bedöms nödvändiga. L:\UPPDRAG\ Detaljplan Finntorp\Text\Arbetsmaterial\Rapport Finntorp.docx

15 13 Foto 8. Område D : överhäng i blockuppsprucken berggrund. Risk för ras/blocknedfall bedöms ej föreligga. Inga åtgärder bedöms nödvändiga. L:\UPPDRAG\ Detaljplan Finntorp\Text\Arbetsmaterial\Rapport Finntorp.docx

16 14 Foto 9. Utlöparen norr om D : stabil bergslänt i ekskog. L:\UPPDRAG\ Detaljplan Finntorp\Text\Arbetsmaterial\Rapport Finntorp.docx

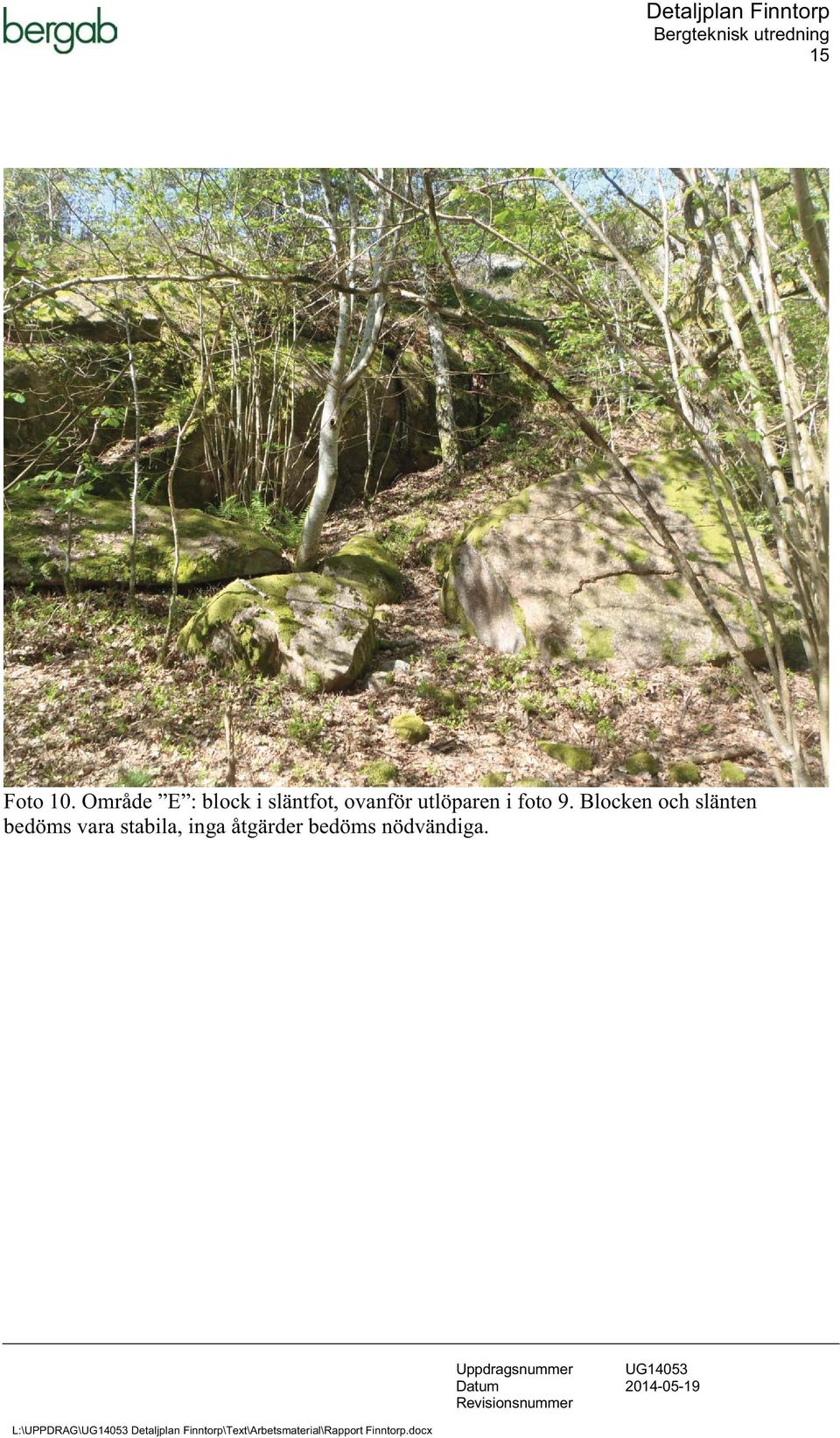

17 15 Foto 10. Område E : block i släntfot, ovanför utlöparen i foto 9. Blocken och slänten bedöms vara stabila, inga åtgärder bedöms nödvändiga. L:\UPPDRAG\ Detaljplan Finntorp\Text\Arbetsmaterial\Rapport Finntorp.docx

18 16 Foto 11. Utfallna block i släntfot längs Ekelidbergets östra sida. Blockens kantlängd ca 1 m. Utanför bild finns även block med kantlängd upp till 2 m. Bergslänten och blockslänten bedöms idag vara stabila. Inga åtgärder bedöms nödvändiga. L:\UPPDRAG\ Detaljplan Finntorp\Text\Arbetsmaterial\Rapport Finntorp.docx

19 17 Foto 12. Område F : rullstensslänt och utfallna kantiga block. Ett ljust, kantigt block syns strax ovanför trädgrenen (röd pil). Det har fallit ut relativt nyligen (de senaste 100 åren) och vilar stabilt på flackt underlag. Inga åtgärder bedöms nödvändiga. L:\UPPDRAG\ Detaljplan Finntorp\Text\Arbetsmaterial\Rapport Finntorp.docx

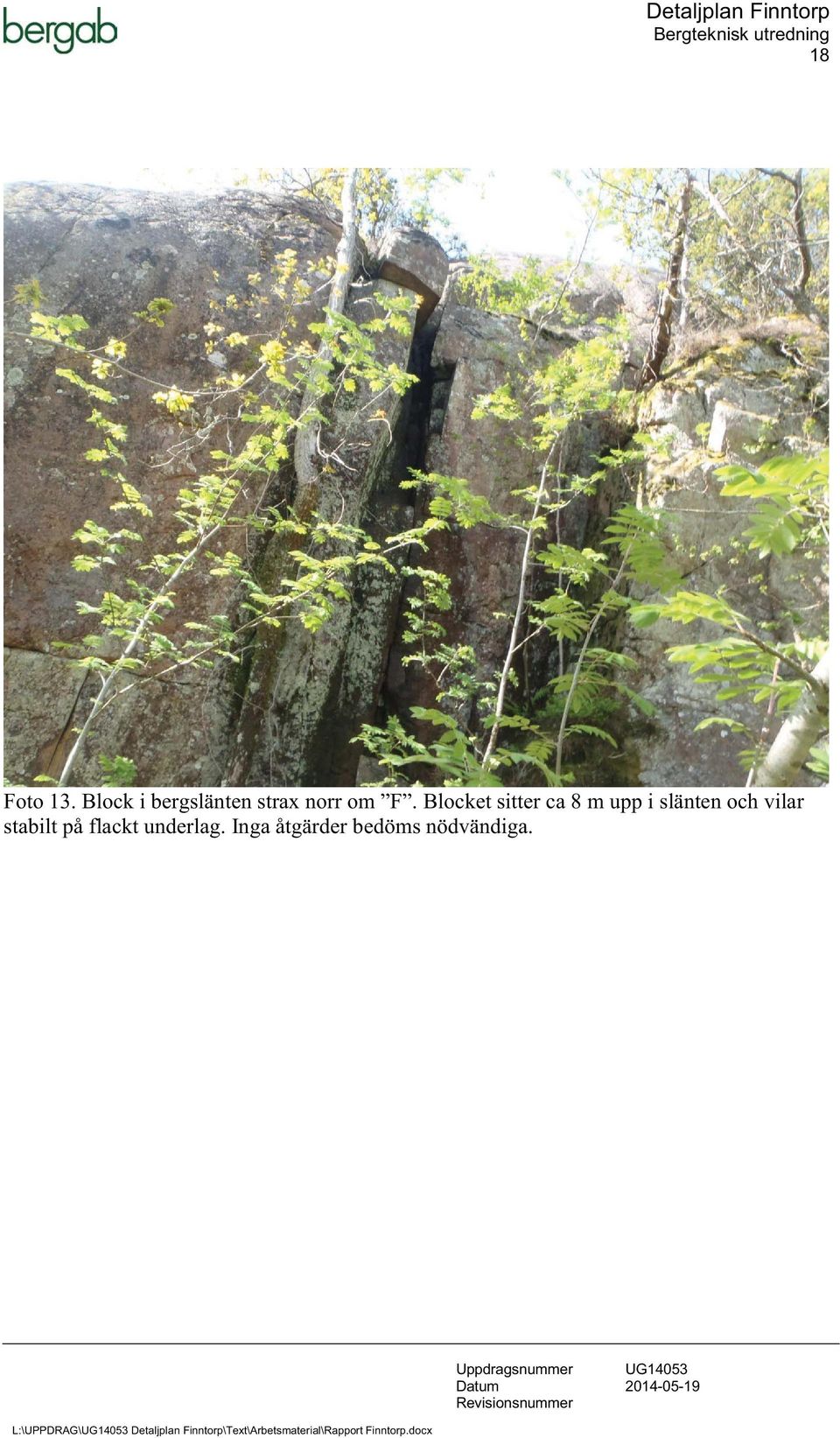

20 18 Foto 13. Block i bergslänten strax norr om F. Blocket sitter ca 8 m upp i slänten och vilar stabilt på flackt underlag. Inga åtgärder bedöms nödvändiga. L:\UPPDRAG\ Detaljplan Finntorp\Text\Arbetsmaterial\Rapport Finntorp.docx

21 19 Foto 14. Område G : småblockigt uppsprucket under överhäng. Viss risk för utfall av block föreligger. Risk för påverkan på befintliga eller planerade hus bedöms ej föreligga. Inga åtgärder bedöms nödvändiga. L:\UPPDRAG\ Detaljplan Finntorp\Text\Arbetsmaterial\Rapport Finntorp.docx

22 20 Foto 15. Den lägre bergslänten ca 50 m öster om Ekelidberget. Bergslänten bedöms vara stabil, inga åtgärder nödvändiga. L:\UPPDRAG\ Detaljplan Finntorp\Text\Arbetsmaterial\Rapport Finntorp.docx

23 21 Foto 16. Bergsknallen vid väg 174. Slänterna är bevuxna med slån och snårskog men det som kan observeras bedöms vara stabilt. Inga åtgärder bedöms nödvändiga. L:\UPPDRAG\ Detaljplan Finntorp\Text\Arbetsmaterial\Rapport Finntorp.docx
