MILJÖTEKNISK MARKUNDERSÖKNING VID SUNDSTATORGET (SUNDSTA 2:1 SAMT DEL AV NORRSTRAND

Transkript

1 repo001.docx RAPPORT KARLSTADS KOMMUN Sundstatorget, Karlstad UPPDRAGSNUMMER MILJÖTEKNISK MARKUNDERSÖKNING VID SUNDSTATORGET (SUNDSTA 2:1 SAMT DEL AV NORRSTRAND 1:1) SLUTLIG RAPPORT REVIDERAD VERSION KARLSTAD GEO-MILJÖ SARA HÄLLER

2 repo001.docx Sammanfattning Sweco har på uppdrag av Karlstad kommun utfört en miljöteknisk markundersökning vid Sundstatorget, Karlstad. Syftet med undersökningen var att utreda huruvida en tidigare påträffad petroleumförorening vid intilliggande fastighet har spridits till Sundsta 2:1 samt del av Norrstrand 1:1. Provtagningen utökades även till provtagning på befintligt parkeringsområde i syfte att få en översiktlig bild av föroreningssituation av ytlig (ner till ett djup av 2m) mark på området för kommande planarbete. Samtliga utvärderingar och slutsatser i rapporten grundar sig på kommande planarbete för fastighet Sundsta 2:1 samt del av Norrstand 1:1. Provtagning har utförts med avseende på jord i 12st prov provpunkter och med avseende på grundvatten i 4st provpunkter. Provtagningen visade att marken bestod av ett ytligt fyllnadslager (med en mäktighet på 0,5-1,5m). Under fyllnadslagret bestod marken av tillsynes naturliga massor. Provtagningen bekräftade att petroleumföroreningen vid intilliggande fastighet har spridits till Norrstrand 1:1. I en provpunkt (SW1301) påträffades petroleumlukt på nivån 3-5m. Denna provpunkt är lokaliserad nära den tidigare kända petroleumföroreningen. Analys av dessa massor visade på förhöjda halter av lätta aromater (C6-C10 samt C10-C16) och xylen. Halterna av dessa ämnen översteg de generella riktvärdena för känslig markanvändning (KM). Halten av PAH-M översteg nivå för MRR (riktvärdet mindre än ringa risk ). Provtagningen visade också att ingen av de provtagna punkterna väster om Rudsvägen (SW1306-SW1308) indikerar på petroleumförorening, vilket i sin tur avgränsar föroreningen i jord i västlig riktning. Inte heller de tre provpunkterna söder om Hagaborgsgatan (SW1303-SW1305) påvisade någon petroleumförorening i jordproverna, vilket indikerar om avgränsar av föroreningen i jord i sydlig riktning. Analys av jordproverna på naturlig mark (dvs. mark under fyllnadslagret) visade på låga halter av samtliga analyserade ämnen (under MRR) i samtliga prov, med undantag för SW1301, där petroleumförorening påträffades. Analys av fyllnadsmassor visade på förhöjda halter (överstigande nivåer för MRR) av bly (Pb) och kvicksilver (Hg) i flertalet prov. I några prov var även halterna av kadmium (Cd), zink (Zn) och koppar (Cu) aningen förhöjda. De förhöjda halterna leder till begränsningar med att få använda eventuella överskottsmassor från området på andra områden. De förhöjda halterna av metaller ger också en anmälningsplikt, vilket innebär att en anmälan måste göras till tillsynsmyndighet (miljöförvaltningen, Karlstad kommun) innan eventuella schaktarbeten förekommer på området. I ett prov (SW1311 0,5-1m) översteg halten av Cu det generella riktvärdet för mindre känslig användning (MKM). Sweco Sandbäcksgatan 1 Box 385 SE Karlstad, Sverige Telefon +46 (0) Fax +46 (0) Sweco Infrastructure AB Org.nr Styrelsens säte: Stockholm Sara Häller civilingenjör Karlstad Telefon direkt +46 (0) Mobil +46 (0) sara.haller@sweco.se

3 I ett prov (SW ,5m) översteg halten Pb det generella riktvärdet för KM. Huruvida massor innehållande förhöjda halter kräver åtgärder eller ej går inte att uttala sig om i nuläget, då planer för området ej är bestämt. Generellt gäller det generella riktvärdet för KM på områden med bostäder, dagis etc., medan det generella riktvärdet för MKM gäller på områden med annan bebyggelse, som affärer, industri etc. För att utreda om åtgärder behövs krävs en platsspecifik riskbedömning för området. Vidare kan planarbetet utformas för att minska eventuell sanering på området. Utöver ovan nämnda prov understeg samtliga analyserade metallhalter det generella riktvärdet för KM. Laboratorieanalys av organiska föreningar visar på låga halter i samtliga prov, med undantag för SW1301 3,5-4m, där petroleumförorening påträffats, samt i fyllnadsmassorna i SW ,5m, där förhöjda halter av PAH-M, PAH-H samt aromatfraktionen C10-C16 överstigande det generella riktvärdet för KM påträffats. För att utreda huruvida åtgärder för massor innehållande PAH behöver utföras på området krävs en platsspecifik riskbedömning. I en jämförelse mellan fält- och laboratorieanalyser visade det sig att samtliga prov som i fältanalysen påvisade metallhalter understigande samtliga utvärderade riktvärden även i laboratorieanalysen påvisade metallhalter understigande dessa riktvärden. Detta innebär att fältanalys av massor ger en god bild av metallhalter i massorna, vilket kan underlätta vid markarbete på området, då fältanalys kan användas för en snabb bedömning av eventuella överskottsmassor etc. Fältanalys av organiska ämnen med Ecoprobe gav inte samma goda resultat som fältanalys av metallhalter. De förhöjda halterna av PAH-M, PAH-H samt aromatföroreningar i SW ,5m kunde inte utläsas i fältanalysen. Grundvattennivån i installerade grundvattenrör i området uppmättes vid provtagningstillfället till 3-3,4 m under markytan. Analys av metaller i grundvattnet visade på låga halter i grundvattenproverna med lågt partikelinnehåll. I grundvattenproverna med högre partikelinnehåll var halterna måttligt förhöjda, vilket tyder på att vi har partikullärt bundna metaller. Detta innebär att det vid eventuell länsning av schaktvatten på området kan behövas någon typ av åtgärd av länsvatten, ex sedimentering av länsvatten. Analys av organiska ämnen i grundvattnet visade på petroleumpåverkan i två av provpunkterna (SW1301 och SW1304). Den lätta aromatfraktionen C8-C10 i dessa punkter ligger strax under riktvärde för risk för ångor i byggnader. Om det skall byggas byggnader på området bör detta beaktas, då det kan finnas en risk för förhöjda föroreningshalter i byggnaderna. I SW1301 och SW1304 överstiger aromatfraktionen C8-C10 även riktvärde för risk för ytvatten. Detta ses i dagsläget inte som någon större risk, då sanering av grundvatten sker på området. Om saneringen skulle avslutas kan dock grundvattnet avvattnas mot Klarälven, vilket kan ge förhöjda halter i ytvatten. RAPPORT SLUTLIG RAPPORT REVIDERAD VERSION SUNDSTATORGET, KARLSTAD HS p:\2363\ _sundstatorget,_karlstad\000\19_original\doc\rapport_sundstatorget_ docx

4 Grundvattenströmningen i området visade sig strömma i nordlig riktning, mot det petroleumförorenade området. Detta var helt motsatt den riktning som bedömdes i inledningsskedet av projektet, där bedömningen var att grundvattnet strömmade i sydlig riktning (mot Klarälven) 1. Anledningen till detta är sannolikt ett resultat av att man i dagsläget pumpar och renar grundvatten vid intilliggande fastighet (Svarvaren 12-14). En anledning till de förhöjda halterna i SW1304 kan vara att tidigare grundvattenströmning har varit sydlig, innan pumpning av grundvatten startade, och att petroleum har färdats via grundvattnet från den kända petroleumföroreningen till SW1304. De förhöjda halterna vid denna provtagning kan vara ett resultat av att det fortfarande finns petroleum kvar i grundvatten eller att det finns en förorening i jord vid eller söder om SW1304, då grundvattenströmningen i dagsläget är nordlig. Då omsättningen av grundvatten bedöms vara hög på området, på grund av grundvattenpumpning, bedöms föroreningen vara ett resultat av en förorening i jord. Detta motsäger att avgränsningen av petroleumförorening i jord är avgränsad i sydlig riktning. Det är oklart hur långt petroleumföroreningen har spridits och hur stor eventuell förorening är. Då den naturliga grundvattenströmningen på området ej kan beräknas med nuvarande data finns även en möjlighet att grundvattnet tidigare har haft en västlig riktning (mot Sundstatjärn). Om detta är fallet så kan petroleumförorening även ha färdats västerut. Denna risk ses som liten, då petroleumföroreningen i SW1304 indikerar en sydlig riktning på tidigare grundvattenströmning. Då planarbetet för området ej är klart i dagsläget kan en mer specifik riskdedömning ej utföras i nuläget. Detta innebär också att fortsatta vidare undersökningar ej kan specificeras. I nuläget ses dock ett behov av utökad provtagning vid fastighet Norrstrand 1:1, för att kunna bestämma omfattningen av oljeföroreningen. När planerna för området fastställts kan en vidare riskbedömning av föroreningshalter utföras och eventuella risker för området kan värderas. I denna riskbedömning kan eventuella kunskapsluckor upptäckas, där vidare provtagning kan visa sig behövas. Ett alternativ är att föroreningssituationen tas i beaktande redan vid planutförande för området, för att på detta sätt minska eventuella saneringskostnader. 1 Bedömning av geohydrolog Jan Nilsen, Sweco 4 (22) RAPPORT SLUTLIG RAPPORT REVIDERAD VERSION SUNDSTATORGET, KARLSTAD p:\2363\ _sundstatorget,_karlstad\000\19_original\doc\rapport_sundstatorget_ docx

5 repo001.docx Innehållsförteckning 1 Inledning Bakgrund och syfte Tidigare undersökningar Avgränsningar Riktvärden 2 2 Utförda undersökningar Markprovtagning Genomförda fältanalyser Genomförda laboratorieanalyser 5 3 Resultat Fältobservationer Fältanalyser Jord Vatten Laboratorieanalyser Jord Vatten Korrelation mellan fältanalyser och laboratorieanalyser Metaller Organiska ämnen Grundvattenströmning 12 4 Slutsatser och rekommendationer 14 5 Referenser 16 Bilagor: Bilaga 1 Karta över provtaget område Bilaga 2 Fältprotokoll, jordprovtagning Bilaga 3 Fältprotokoll, vattenprovtagning Bilaga 4 Analysprotokoll från laboratoriet, jord Bilaga 5 Analysprotokoll från laboratoriet, vatten, metaller Bilaga 6 Analysprotokoll från laboratoriet, vatten, organiska ämnen RAPPORT SLUTLIG RAPPORT REVIDERAD VERSION SUNDSTATORGET, KARLSTAD HS p:\2363\ _sundstatorget,_karlstad\000\19_original\doc\rapport_sundstatorget_ docx

6

7 repo001.docx INLEDNING 1.1 BAKGRUND OCH SYFTE Sweco har på uppdrag av Karlstad kommun utfört en miljöteknisk markundersökning vid Sundstatorget, Karlstad. Undersökningen har innefattat fastigheten Sundsta 2:1 samt del av Norrstrand 1:1. Samtliga utvärderingar och slutsatser i rapporten grundar sig på kommande planarbete för det nu undersökta området inom dessa fastigheter. Syftet med föreliggande undersökning har varit att utifrån inhämtade prover och analyser få en översiktlig bild av föroreningssituation av mark och grundvatten på området inför kommande planarbete. Projektet har initialt inriktats på att utreda huruvida en tidigare påträffad petroleumförorening vid intilliggande fastighet har spridits till Norrstrand 1:1. Undersökning utökades även till provtagning på befintligt parkeringsområde i syfte att få en översiktlig bild av föroreningssituation av ytlig (ner till ett djup av 2m) mark på området. Grundvatten har undersökts i anslutning till tidigare påträffad petroleumförorening med syfte att undersöka eventuell spridning av förorening i grundvatten. Vidare har en grundvattengradient tagits fram för området, för att påvisa möjlig grundvattenströmning. Då det i nuläget är oklart hur området kommer att nyttjas i framtiden har inhämtat resultat utvärderats mot bedömt relevanta riktvärden. Vidare har en jämförelse mellan fältinstrument och laboratorieanalyser gjorts för att ge en fingervisning om hur fältinstrument skulle kunna användas för bedömning av massor på området. Avslutningsvis ges generella rekommendationer och slutsatser. 1.2 TIDIGARE UNDERSÖKNINGAR Ingen tidigare markundersökning på Sundsta 2:1, eller den del av Norrstrand 1:1 som nu undersökts, har kommit Sweco till kännedom. En känd förorening finns dock på intilliggande fastighet, Svarvaren Inom denna fastighet har tidigare en bensinstation varit lokaliserad och sanering av petroleumförorenad jord har utförts på området 2008 (DM D-Miljö AB, 2008). Denna sanering kunde inte slutföras på grund av rasrisk för byggnad samt för Rudsvägen. I dagsläget pågår sanering av petroleumförorenat grundvatten. Vid en undersökning av Sweco 2012 påträffades petroleumförorening i en provpunkt på Svarvaren Vid denna undersökning påträffades även förhöjda halter PAH och metaller (halter överstigande det generella riktvärdet för känslig markanvändning (KM)) i ytliga fyllnadsmassor. Enligt länsstyrelsens karta över förorenade områden finns ingen tidigare verksamhet med föroreningspåverkan identifierad på området. 1.3 AVGRÄNSNINGAR Vid undersökningen har enbart stickprov uttagits, vilket innebär en osäkerhet hos mark mellan provpunkterna. Vidare har endast enstaka prov analyserats på laboratoriet, vilket 1 (16) RAPPORT SLUTLIG RAPPORT REVIDERAD VERSION SUNDSTATORGET, KARLSTAD HS p:\2363\ _sundstatorget,_karlstad\000\19_original\doc\rapport_sundstatorget_ docx

8 repo001.docx innebär ytterligare osäkerhet då analyser med fältinstrument har en större osäkerhet än laboratorieanalyser. Laboratorieanalyserna har utförts med avseende på metaller och PAH, vilket är ämnen som vanligtvis kan påträffas i stadsmiljö. Analyser har även utförts på kolväten kopplade till petroleumförorening (fraktionerade alifater och aromater samt BTEX). I grundvatten har även MTBE analyserats. Grundvattenrör har satts, baserats på en bedömd grundvattenriktning. Denna grundvattenriktning visade sig vid utvärdering av resultatet vara fel, då grundvattenpumpning vid fastighet Svarvaren påverkar grundvattenströmningen i nordlig riktning. 1.4 RIKTVÄRDEN Samtliga analyserade halter har utvärderats mot rikt- och jämförelsevärden för jord respektive vatten. Samtliga jordprov har utvärderats mot jämförelsenivåer för mindre än ringa risk (MRR) (NV, 2010), naturvårdsverkets generella riktvärden för känslig markanvändning (KM) samt mindre känslig markanvändning (MKM) (NV, 2009) samt rekommenderade farligt avfall halter (FA) (Avfall Sverige, 2007). Anledningen till att halterna utvärderas mot dessa rikt- och jämförelsevärden är att de kan komma att ha betydelse dels vid utformande av plan för området (KM samt MKM) och dels om överskottsmassor skulle förekomma vid eventuella markarbeten (FA samt MRR). Då det ej finns generella riktvärden för bedömning av grundvatten är utvärdering av vattendata inte lika konkret som utvärdering av mark. För att få en uppfattning av huruvida grundvattnet på området är påverkat eller ej har resultatet från analyserna ändå utvärderats mot utvalda rikt- och jämförelsevärden. Resultatet från vattenanalyserna har utvärderats mot SPI:s riktvärden framtagna för efterbehandling av förorenade bensinstationer och dieselanläggningar (SPI 2012). Dessa riktvärden visar huruvida det finns risk för fri fas i grundvatten, miljörisk för ytvatten respektive risk för ånginträngning av eventuella petroleumföroreningar i överliggande byggnader, vilket kan ha betydelse vid utformande av plan för området. Då SPI:s riktvärden inte finns för metaller (med undantag för bly) utvärderas halterna av metaller även mot andra jämförelsevärden. Dessa är dels Naturvårdsverkets c-krit för grundvatten (som är ett haltkriterie för skydd av grundvatten som har tagits fram som underlag till riktvärdesmodellen för riktvärden av förorenad mark (NV, 2009)) samt Naturvårdsverkets bedömningsgrunder för miljökvalitet, MIFO (NV, 1999). Anledningen till att metallhalterna har utvärderats utefter dessa jämförelsevärden är endast för att få en indikation av huruvida dessa halter är förhöjda eller ej, då det för dessa ämnen ej finns framtagna generella riktvärden för grundvatten att utvärdera resultatet mot. Även om halterna överstiger något av jämförelsevärdena kan de vara acceptabla och behöver inte innebära att någon vidare åtgärd behöver utföras. RAPPORT SLUTLIG RAPPORT REVIDERAD VERSION SUNDSTATORGET, KARLSTAD HS p:\2363\ _sundstatorget,_karlstad\000\19_original\doc\rapport_sundstatorget_ docx

9 repo001.docx UTFÖRDA UNDERSÖKNINGAR 2.1 MARKPROVTAGNING Markprovtagning utfördes den 21-22/8 2013, i 12 st provpunkter (SW1301-SW1312). Borrvagn med skruvborr användes för att provta mark ner till 4m (SW1302-SW1308) respektive 2m (SW1309-SW1312). Provpunkterna SW1301-SW1308 uttogs för att avgränsa en eventuell spridning av petroleumförorening. Provpunkterna SW1309- SW1312 uttogs för att få en översiktlig bild av föroreningssituationen av ytliga massor vid parkeringsområdet. I provpunkten SW1301 uttogs massor ner till 5m, då massor med tydlig petroleumlukt påträffats i denna punkt. Prov uttogs halvmetersvis ner till 2m djup och därefter metervis ner till 4m djup (i mark djupare än 2m förekom naturliga massor). Då lukt i SW1301 indikerade petroleumlukt utogs prov halvmetersvis för vidare fältanalyser. Jordlagerföljd och eventuella observationer (lukt- och synintryck) noterades. Jordproverna lades i diffusionstäta plastpåsar, samt av laboratoriet erhållna glasburkar, och placerades i kyl i väntan på att skickas på laboratorieanalys. Samtliga provpunkter och dess lokalisering finns i Figur 1 och Bilaga 1. 3 (16) RAPPORT SLUTLIG RAPPORT REVIDERAD VERSION SUNDSTATORGET, KARLSTAD HS p:\2363\ _sundstatorget,_karlstad\000\19_original\doc\rapport_sundstatorget_ docx

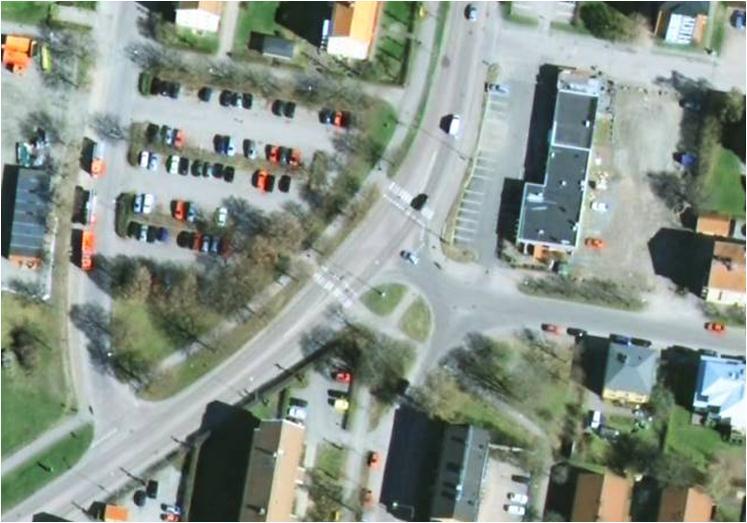

10 repo001.docx Figur 1. Bild over provtaget område. De gröna cirklarna representerar provtagningspunkter för jordprovtagning. De fyllda gröna cirklarna representerar provtagningspunkter där grundvattenrör har installerats efter utförd jordprovtagning. I fyra av provpunkterna (SW1301-SW1304) sattes grundvattenrör. Dessa punkter är dels lokaliserade i påträffad petroleumförorening (SW1301) samt dels söder om det tidigare sanerade området (SW1302-SW1304). Anledningen till att grundvattenrören sattes i dessa punkter var att grundvattenströmningen bedöms gå i sydlig riktning och eventuella föroreningar bedöms därför färdas söderut. Grundvattenrören sattes i 2 nivåer vid varje provpunkt, ett med filter vid grundvattenyta (överkant filter 0,5m över grundvattenyta) samt ett under grundvattenyta (överkant filter en meter under grundvattenyta). Det översta sattes för att kunna urskilja eventuell fri fas av petroleum och det undre sattes för att kunna ta ut representativa grundvattenprover för vidare laboratorieanalyser. Samtliga grundvattenrör renspumpades och provtogs 1 vecka senare (29/8). Då två av flaskorna för organiska analyser (SW1301 och SW1302) av misstag märktes med samma provnamn uttogs nya prover den 2/9 för dessa två punkter. RAPPORT SLUTLIG RAPPORT REVIDERAD VERSION SUNDSTATORGET, KARLSTAD HS p:\2363\ _sundstatorget,_karlstad\000\19_original\doc\rapport_sundstatorget_ docx

11 repo001.docx Grundvattenproverna uttogs med peristaltisk pump och vattnet uttogs i av laboratoriet erhållna flaskor. Vid jordprovtagningen bedömdes grundvattennivåerna i provpunkterna visuellt. Dessa djup, som finns i Bilaga 2, är endast en bedömning av grundvattennivåerna. I Bilaga 3 finns uppmätta grundvattenmätningar från grundvattenrören. 2.2 GENOMFÖRDA FÄLTANALYSER Samtliga prov analyserades med fältinstrumentet Ecoprobe för att få en indikation på eventuella organiska föroreningar. Ecoprobe är ett instrument som analyserar halten lätta flyktiga kolväten med PID (fotojonisationsdetektor), halten metan samt halten totala petroleumkolväten (T.P) med en IR-detektor. Alla prov analyserades även med xrf (röntgenfluorescensdetektor) för att få en indikation på eventuella förekomster av koppar (Cu), bly (Pb), arsenik (As), zink (Zn). Vid uttagande av vattenprov användes en flödecell, vilket är ett fältinstrument för mätning av bland annat ph, turbiditet och konduktivitet. När samtliga analyserade parametrar stabiliserades på flödecellen bedömdes ett representativt prov kunna tas ut. Grundvattennivåerna var på mellan 3-3,4m vid provtagning av grundvattenrören. Detta är något djupare nivåer än vad som bedömdes vid den okulära mätningen. 2.3 GENOMFÖRDA LABORATORIEANALYSER Baserat på jordlagerföljd, lokalisering samt fältanalys valdes jordprov ut för vidare laboratorieanalys med analysmetoderna MS1+Hg-tillägg (metaller) samt OJ-21a (fraktionerade alifater och aromater, BTEX och PAH:er). Vattenproverna som uttogs i de djupa grundvattenrören skickades in för analys med analysmetoderna V3b (metaller), OV-21a (fraktionerade alifater och aromater, BTEX och PAH:er) samt MTBE. Vattenproverna filtrerades inte i fält. Proverna analyserades på det ackrediterade laboratoriet ALS Scandinavia. 3 RESULTAT 3.1 FÄLTOBSERVATIONER I samtliga provpunkter bestod marken av ett ytligt skikt fyllnadsmassor (med en mäktighet på 0,5-1,5m) bestående av grusig sand och/eller sandig mull. Underliggande massor bedömdes som naturliga massor bestående av sand och siltig sand. I provpunkt SW1301, SW1302, SW1310 och SW1311 bestod översta decimetern av asfalt. Asfalten avlägsnades innan vidare provtagning skedde i dessa punkter. I provpunkt SW1301 påträffades petroleumlukt vid 3-5m djup. SW1301 var den punkt som var lokaliserad närmast den tidigare påträffade petroleumföroreningen, på intilliggande fastighet. 5 (16) RAPPORT SLUTLIG RAPPORT REVIDERAD VERSION SUNDSTATORGET, KARLSTAD HS p:\2363\ _sundstatorget,_karlstad\000\19_original\doc\rapport_sundstatorget_ docx

12 repo001.docx Grundvattennivåerna i området bedömdes okulärt till 2-3,4m djup. 3.2 FÄLTANALYSER JORD Fältanalyserna med xrf:en visade att samtliga av de naturliga massorna påvisade halter understigande samtliga jämförda riktvärden. Fyllningsmassorna uppvisade i flera fall Pb-halter överstigande nivåer för MRR. Två prov uppvisade Pb-halter överstigande det generella riktvärdet för KM (SW ,5m samt SW ,5m). Två prov (SW1301 0,5-1m samt 1-1,5m) uppvisade Cu-halter överstigande nivåer för MRR och ett prov (SW1311 0,5-1m) uppvisade en Cu-halt överstigande det generella riktvärdet för KM. Prov SW1305 0,5-1m uppvisade en Zn-halt överstigande nivå för MMR. Samtliga fältanalyser av fyllnadsmassor återfinns i Tabell 1. Samtliga fältanalyser av fyllnadsmassor samt naturliga massor återfinns i Bilaga 2. Fältanalysen med Ecoprobe påvisade förhöjda PID-halter (64-324ppm) i massor med petroleumlukt (SW m). I provpunkt SW1302 påträffades måttligt förhöjda PID-halter (21-35ppm). I provpunkt SW1303-SW1306 påträffades PID-halter mellan 9-15ppm i samtliga prov. I provpunkt SW1307-SW1312 påträffades PID-halter under 10ppm i samtliga prov. För analysen av T.P utvärderas resultatet som halten T.P minus halten metan. Detta då förhöjda halter metan påvisar att det kan finnas höga halter av naturliga kolväten i marken. Genom att subtrahera metanhalten från den totala mängden kolväten får man därför en bättre indikation på eventuella föroreningar. Analysen av T.P påvisar mycket förhöjda halter i de petroleumförorenade massorna, SW m (T.P-metan = ca ppm). Analysen påvisar även förhöjda halter i underliggande massor, SW m (T.P-metan = ca 1500 ppm). I övriga provpunkter indikeras inte förorening vid T.P-analys Samtliga fältanalyser av organiska ämnen finns redovisade i Bilaga 2. RAPPORT SLUTLIG RAPPORT REVIDERAD VERSION SUNDSTATORGET, KARLSTAD HS p:\2363\ _sundstatorget,_karlstad\000\19_original\doc\rapport_sundstatorget_ docx

13 repo001.docx Tabell 1. Fältanalyser av fyllningsmassor utvärderade mot utvalda rikt- och jämförelsevärden. Sundstatorget "Mindre än ringa risk" KM MKM Rek. FA-gr.värden (Avfall Sverige) Provpunkt Djup Jordlagerföljd Cu XRF Zn XRF As XRF Pb XRF PID T.P Metan T.P - Metan SW ,1 Asfalt SW1301 0,1-0,5 F-grSa <9 36 <6 16 < SW1301 0,5-1 F-(gr)muSa <7 37 < SW ,5 F-(gr)muSa <8 49 < SW ,1 Asfalt SW1302 0,1-0,5 F-grSa < SW ,5 0-0,2 F-SaMu 0,2-0,5 F-(si)Sa < SW1303 0,5-1 0,5-0,8 F-(si)Sa 0,8-1,0 F- SaMu < SW1303 SW1304 SW1305 SW1305 SW1306 SW1306 SW1307 SW1307 SW ,5 F - samu <8 32 < ,5 F - samu <8 63 < ,5 F -samu < ,5-1 0,5-0,7 F-saMu 0,7-1 sisa < ,5 F -(gr)samu < ,5-1 0,5-0,7F-(gr)saMu 0,7-1 Sa < ,5 F - sisamu <7 41 < ,5-1 0,5-0,7 F-sisaMu 0,7-1 Sa <7 20 < ,5 F -samu <8 65 < ,5 F - grsa <9 40 <5 13 < SW1309 SW ,1 Asfalt SW1310 0,1-0,5 F - grsa <9 41 <6 21 < ,5-1 0,5-0,8 F-grSa SW1310 0,7-1 SaMu <6 23 < SW ,1 Asfalt SW1311 0,1-0,5 F - grsa <9 40 <6 17 < SW1311 0,5-1 0,5-0,8 F-grSa 0,8-1 SaMu <6 26 < SW ,5 F - grsamu <6 20 < ,5-0,8 F-grsaMu SW1312 0,5-1 0,7-1 (si)sa <9 33 <6 12 < VATTEN Inga avvikande fältparametrar kunde ses vid vattenprovtagningen. Turbiditeten vad dock hög i flera prov. I SW1304 var halten mycket hög, vilket också syntes på provet, som bestod av en större mängd partiklar. Detta prov dekanterades därför innan laborationsanalys av organiska ämnen. Analys av fältparametrar på grundvatten återfinns i Bilaga 3. 7 (16) RAPPORT SLUTLIG RAPPORT REVIDERAD VERSION SUNDSTATORGET, KARLSTAD HS p:\2363\ _sundstatorget,_karlstad\000\19_original\doc\rapport_sundstatorget_ docx

14 repo001.docx Zink Zn Vanadin V Nickel Ni Bly Pb Kvicksilver Hg Koppar Cu Kobolt Co Krom Cr Kadmium Cd Barium Ba Arsenik As Metaller mg/kg TS mg/kg TS mg/kg TS mg/kg TS mg/kg TS mg/kg TS mg/kg TS mg/kg TS mg/kg TS mg/kg TS mg/kg TS 3.3 LABORATORIEANALYSER JORD Laboratorieanalyserna av metaller påvisade, liksom fältanalysen, Pb-halter överstigande nivåer för MRR i flertalet prov av fyllnadsmassor. I flera av dessa prover översteg även halten Hg nivå för MRR. I SW ,5m översteg halten för Pb även det generella riktvärdet för KM. I SW ,5m samt 0,5-1m översteg halterna av kadmium (Cd) och Zn nivåer för MRR. I SW ,5m översteg halten Cu nivå för MRR. I SW1310 0,5-1m översteg halten Cu det generella riktvärdet för MKM. Laboratorieanalysen uppvisade halter understigande samtliga jämförda riktvärden för samtliga analyserade ämnen i de naturliga massorna. Analysresultat för utvalda metaller utvärderade mot utvalda riktvärden återfinns i Tabell 2. Samtliga analysresultat återfinns i Bilaga 4. Tabell 2. Analysresultat för utvalda metaller i mark utvärderade mot utvalda riktvärden. Farligt Avfall MKM , KM , , Nivåer "mindre än ringa risk" 10 0, , Under ovanstående gränser Projektnr: Projektnamn: Sundstatorget Plats Enhet SW ,5 m 0,56 19,5 <0,1 3,3 1,59 54,2 0, ,6 3,29 5,78 48,4 SW1302 0,1-0,5 <0,5 17,9 <0,1 5,28 2,63 8,17 <0,04 9,24 4,25 6,7 20,4 SW ,5 m <0,5 25,5 0,127 5,68 2,15 10,4 0,153 29,7 4,8 7,57 42,6 SW1303 0,5-1 m <0,5 35,3 <0,1 3,73 1,81 20,7 0,116 23,9 2,96 6,77 25,1 SW ,5 m <0,5 20,3 <0,1 3,02 1,37 5,76 0, ,5 2,46 5,23 42,6 SW1304 0,5-1 m <0,5 9,11 <0,1 2,33 1,05 1,52 <0,04 2,73 2,22 4,22 39,2 SW ,5 m 0,97 68,9 0,301 6,75 1,91 13,5 0,13 34,6 3,8 9, SW1305 0,5-1 m 0,6 52,9 0,208 4,35 1,54 15,7 0,117 22,1 3,49 6, SW ,5 m <0,5 19,3 <0,1 4,54 1,91 3,84 <0,04 3,37 3,45 7,46 28,4 SW ,5 m 0, ,103 6,42 2,23 24,7 0,203 53,3 4,56 11,5 47,2 SW ,5 m 0,98 52,4 0,108 6,44 2,27 15,6 0,122 29,8 4,49 11,9 45,3 SW ,5 m 1,02 55,3 0,131 5,46 2,22 20,1 0,161 48,4 3, ,7 SW1308 0,5-1 m <0,5 12,1 <0,1 2,8 1,27 3,47 <0,04 3,86 3,3 4,69 14,9 SW1310 0,1-0,5 m <0,5 27,7 <0,1 3,09 1,93 9,54 0, ,6 2,85 8,07 25 SW1311 0,5-1 m 0,72 29,4 <0,1 5,4 1, ,171 26,2 3,68 8,13 53,7 SW ,5 m <0,5 9,72 <0,1 3,22 1,06 5,14 <0,04 3 3,03 4,56 15,8 SW ,5 m <0,5 17,6 <0,1 5,07 2,39 7,95 <0,04 6,11 3,86 7,29 22,4 RAPPORT SLUTLIG RAPPORT REVIDERAD VERSION SUNDSTATORGET, KARLSTAD HS p:\2363\ _sundstatorget,_karlstad\000\19_original\doc\rapport_sundstatorget_ docx

15 repo001.docx Laboratorieanalysen av organiska ämnen visade på förhöjda halter i två av de analyserade proverna. I de petroleumluktande massorna var halterna av PAH-L, lätta aromater (C6-C10 samt C10-C16) samt xylen förhöjda. Halterna var dock låga, relativt lukt- och synintryck samt fältanalys. Detta kan bero på att det nedbrutna petroleumet innehåller ämnen som ej detekteras vid analysen. I SW ,5m påvisar analysen förhöjda halter av PAH-M, PAH-H samt aromater C10-C16. Samtliga dessa 3 halter överstiger de generella riktvärdena för KM. I SW1301 4,5-5m, som vid fältanalys påvisade förhöjda halter, uppvisades endast halter av analyserade ämnen understigande samtliga jämförda riktvärden. Även detta kan bero på att nedbrytningsprodukter från petroleum ej detekteras vid analys. Analysresultat för utvalda organiska ämnen utvärderade mot utvalda riktvärden återfinns i Tabell 3. Samtliga analysresultat återfinns i Bilaga 4. Tabell 3. Analysresultat för utvalda organiska ämnen i mark utvärderade mot utvalda riktvärden. 9 (16) RAPPORT SLUTLIG RAPPORT REVIDERAD VERSION SUNDSTATORGET, KARLSTAD HS p:\2363\ _sundstatorget,_karlstad\000\19_original\doc\rapport_sundstatorget_ docx

16 repo001.docx Zink Zn Vanadin V Nickel Ni Bly Pb Kvicksilver Hg Koppar Cu Kobolt Co Krom Cr Kadmium Cd Barium Ba Arsenik As Metaller µg/l µg/l µg/l Molybden Mo µg/l µg/l µg/l µg/l µg/l µg/l µg/l µg/l µg/l VATTEN Laboratorieanalyserna av vatten visade på generellt låga halter av metaller i grundvattnet. Vissa av halterna överstiger C-krit halten, men bedöms ändå som relativt låga. Metallhalterna var dock högre i SW1304 än i de övriga provpunkterna. Halten av Pb översteg NVs jämförelsevärde för måttligt allvarligt förorenat grundvatten. Generellt avklingar metallhalterna i ordningen SW1304 (högst), SW1302, SW1301, SW1303 (lägst). Om man jämför data för turbiditet så kan man se att även denna avklingar i denna ordning. Detta tyder på att vi har partikulärt förekommande ämnen och att uppmätta halter ej representerar halter i grundvatten, utan ger en falsk uppskattning av metallhalterna. Detta innebär att en jämförelse av metallhalterna i grundvattenproverna mot rikt- och jämförelsevärden för grundvatten ej ger en bra bild av föroreningssituationen av grundvattnet, då dessa riktvärden grundas på filtrerade prov. Trots detta görs jämförelserna, för att på något sätt kunna utvärdera halterna från grundvattenproverna. En annan tänkbar anledning till den förhöjda Pb-halten skulle kunna vara urlakning av Pb från den f.d. bensinstationen, för att kunna avgöra om så är fallet behövs dock ett filtrerat grundvatten uttas. Analysresultat för utvalda metaller utvärderade mot utvalda rikt- och jämförelsevärden återfinns i Tabell 4. Samtliga analysresultat återfinns i Bilaga 5. Tabell 4. Analysresultat för utvalda metaller i grundvattnet utvärderade mot utvalda rikt- och jämförelsevärden. Ckrit -gw (NV 5976 sid ) , , MIFO - förorenat grundvatten - Måttligt allvarligt MIFO - förorenat grundvatten - Allvarligt MIFO - förorenat grundvatten - Mycket allvarligt Miljörisk ytvatten (1/100) (SPI 2012, s. 78) 100 Under ovanstående gränser Projektnr: Projektnamn: Sundstatorget Plats Enhet SW1301-D <0,5 511 <0,05 1,64 1,47 <1 <0,02 1,25 <0,5 1,05 2,7 21,8 SW1302-D 0, ,0506 5,22 3,29 3,49 <0,02 5,06 <0,5 3,99 11,5 37,7 SW1303-D <0,9 641 <0,05 <0,9 <0,2 <1 <0,02 <0,5 <0,5 0,669 1,08 <4 SW1304-D 1, ,291 20,2 12,2 19,7 <0,02 20,8 0,607 15,9 45,8 133 RAPPORT SLUTLIG RAPPORT REVIDERAD VERSION SUNDSTATORGET, KARLSTAD HS p:\2363\ _sundstatorget,_karlstad\000\19_original\doc\rapport_sundstatorget_ docx

17 repo001.docx MTBE Xylen etylbensen toluen bensen aromater >C16-C35 aromater >C8-C10 Aromatiska föreningar alifater >C16-C35 alifater >C12-C16 alifater >C10-C12 alifater >C8-C10 alifater >C5-C8 Alifatiska föreningar PAH-H PAH-M PAH-L PAH:er µg/l µg/l µg/l µg/l µg/l µg/l µg/l µg/l µg/l µg/l µg/l µg/l µg/l µg/l µg/l Laboratorieanalys av organiska ämnen visade på förhöjda halter av bensen i provpunkt SW1301. Halten understiger, men ligger i nivå med riktvärdet för ångor i byggnader. Halterna av den lätta aromatfraktionen C8-C10 ligger strax under riktvärdet för ångor i byggnader i provpunkt SW1301 och SW1304. Detta bör beaktas vid eventuell byggnation på området, då det kan finnas risk för att dessa flyktiga föroreningar kan bilda förhöjda halter ångor i byggnader. I provpunkterna SW1301 och SW1304 överstiger halterna av aromatfraktionen C8-C10 riktvärdet för risk för ytvatten. Detta ses i nuläget inte som något problem, då grundvatten pumpas och renas på området. Om saneringen av grundvattnet skulle upphöra kommer dock grundvattenströmningen ändras, vilket kan innebära en avvattning av grundvattnet till Klarälven. Om man jämför halterna i de fyra grundvattenrören kan man se relativt förhöjda halter i framförallt SW1301, jämfört med de andra grundvattenrören. Man kan även se relativt förhöjda halter i SW1304. Detta tyder på en trolig tidigare grundvattenströmning som går från det förorenade området genom provpunkt SW1304. I provpunkt SW1304 var partikelhalten i grundvattnet hög, vilket ledde till att detta prov dekanterades innan analys. Detta förfarande av prov kan ge en uppmätt lägre halt än den riktiga halten av ämnen i grundvattnet, men bedöms ändå ge ett mer representativt prov än ett icke dekanterat prov. Analysresultat för utvalda organiska ämnen utvärderade mot utvalda rikt- och jämförelsevärden återfinns i Tabell 5. Samtliga analysresultat återfinns i Bilaga 6. Tabell 5. Analysresultat för utvalda organiska ämnen i grundvattnet utvärderade mot utvalda rikt- och jämförelsevärden. Risk för fri fas (SPI 2012, s. 79) Ångor i byggnader (1/5000) (SPI 2012, s. 78) Miljörisk ytvatten (1/100) (SPI 2012, s. 78) , Under ovanstående gränser Projektnr: Projektnamn: Sundstatorget Plats Enhet SW1301-D 15 0,14 <0,04 62 <10 <10 <10 < <1 36,9 1,24 26,6 330 <0,2 SW1302-D 0,09 <0,025 <0,04 <10 <10 <10 <10 <10 2,49 <1 0,34 <0,2 <0,2 0,63 <0,2 SW1303-D 0,23 <0,025 <0,04 <10 <10 <10 <10 <10 6,12 <1 0,33 1,03 0,64 4,1 <0,2 SW1304-D 7,2 0,06 <0,04 <10 <10 <10 <10 < <1 0,33 1,12 0,75 4,9 <0,2 11 (16) RAPPORT SLUTLIG RAPPORT REVIDERAD VERSION SUNDSTATORGET, KARLSTAD HS p:\2363\ _sundstatorget,_karlstad\000\19_original\doc\rapport_sundstatorget_ docx

18 repo001.docx KORRELATION MELLAN FÄLTANALYSER OCH LABORATORIEANALYSER METALLER Någon riktig korrelationsanalys mellan fältanalys och laboratorieanalys är ej utförd. I en jämförelse mellan fält- och laboratorieanalyser visar det dock att samtliga prov som i fältanalysen påvisade metallhalter understigande samtliga riktvärden även i laboratorieanalysen visade på metallhalter understigande samtliga riktvärden. Detta innebär att fältanalys av massor ger en god bild av föroreningshalter i massorna, vilket kan underlätta vid markarbete på området, då fältanalys kan användas för en snabb bedömning av eventuella överskottsmassor etc ORGANISKA ÄMNEN Korrelationen mellan Ecoprobe-analyserna och laboratorieanalyserna visade inte på samma goda korrelation som metallanalyserna. I SW1301 4,5-5m visade fältanalys på förhöjda halter av organiska föreningar, vilket inte kunde utläsas av laboratorieanalyserna. I SW1301 3,5-4m visade fältanalys på mycket förhöjda halter av organiska föreningar, vilket bara till viss del kan utläsas i laboratorieanalysen. Anledningen till att fältresultatet tyder på större förorening än vad laboratorieanalysen visar beror troligtvis på att petroleumföroreningen är nedbruten och har bildat nedbrytningsföreningar som ej detekteras i laboratorieanalysen. I SW1305 0,5-1m visade inte fältanalys på förhöjda halter av organiska föreningar i jorden. I laboratorieanalysen visade det sig dock att jorden bestod av förhöjda halter av PAH-M, PAH-H samt aromatfraktionen C10-C16. Anledningen till att detta inte syntes på fältanalysen beror troligtvis på att instrumentet endast analyserar lättare föreningar samt att halterna inte är tillräckligt höga för att detekteras på fältinstrumentet. Sammanfattningsvis ger Ecoprobe ej någon tydlig bild av föroreningsgraden av de organiska föroreningarna på området. 3.5 GRUNDVATTENSTRÖMNING Utifrån de uppmätta grundvattennivåerna har en trolig grundvattenströmning framtagits. I Figur 2 visas en 3D-bild baserat på nivåerna i de 4 grundvattenrören. Figuren visar, till skillnad från tidigare bedömning, att grundvattenströmningen går i nordvästlig riktning (mot provpunkt SW1302). Anledningen till detta bör vara saneringen av grundvatten som sker på intilliggande fastighet. Enligt information från miljöförvaltningen (Jan Andersson, miljöförvaltningen Karlstad kommun) sker pumpning av grundvatten vid Svarvaren RAPPORT SLUTLIG RAPPORT REVIDERAD VERSION SUNDSTATORGET, KARLSTAD HS p:\2363\ _sundstatorget,_karlstad\000\19_original\doc\rapport_sundstatorget_ docx

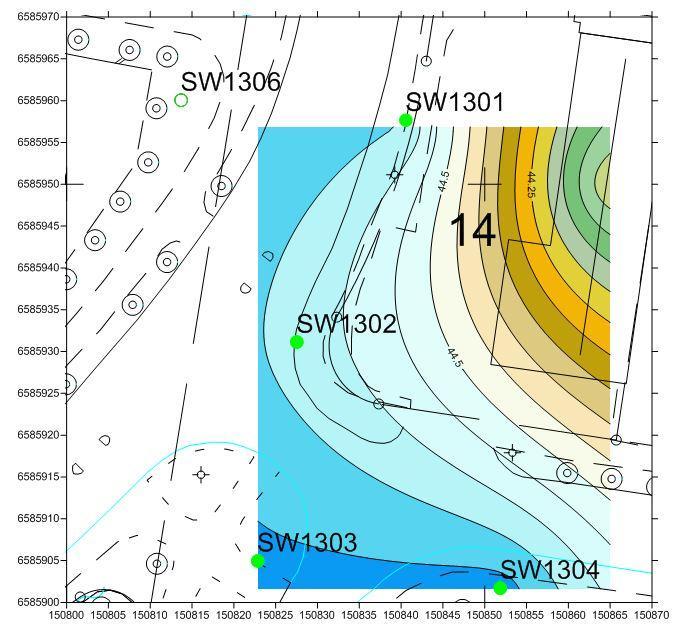

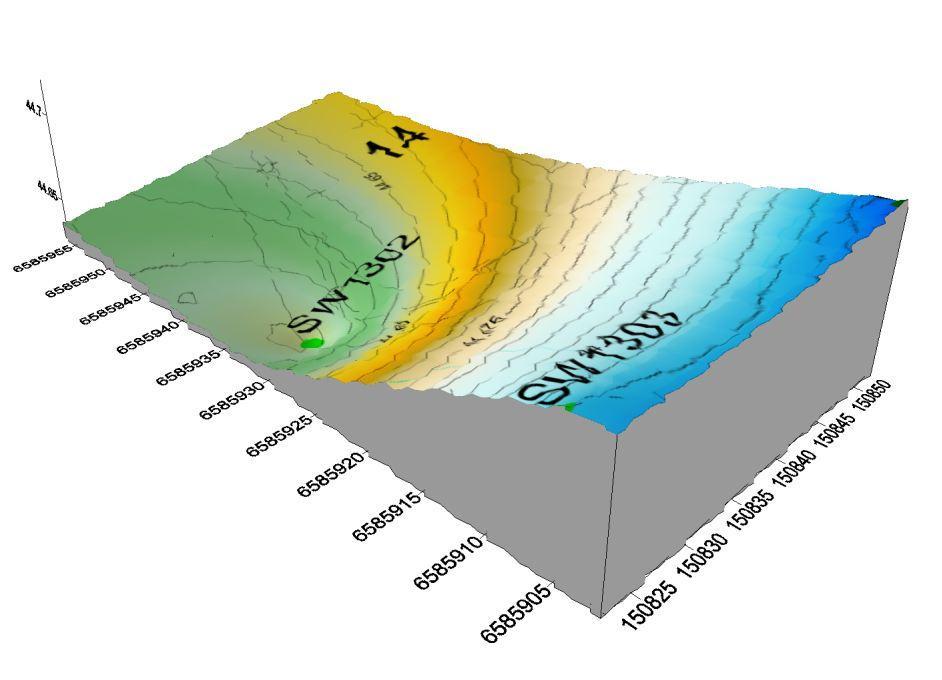

19 repo001.docx Figur 2. Grundvattenmodell over provtaget område, baserat på nivåer i provtagna grundvattenrör. Grundvattenströmningen går enligt denna modell i riktning mot provpunkt SW1302. Då grundvattengradienten endast baseras på 4 st grundvattenrör, där ingen provpunkt finns i direkt anslutning av grundvattenpumpen, har en karta över trolig grundvattenströmning tagits fram. I denna karta har en extra punkt lagts till för att representera grundvattenpumpen. I denna punkt har en grundvattenyta på +44m antagits (denna nivå har antagits för att sänka grundvattennivån vid pumpen där vatten tas ut och skall ej ses som någon exakt nivå). Detta är endast en estimering och om en exakt grundvattenströmning över området skall tas fram behövs fler uppmätta grundvattennivåer. Grundvattenströmningen på övriga delar av området är i nuläget oklart, då det är oklart hur stort område som påverkas av grundvattenpumpningen. Det är även oklart hur grundvattenströmningen kommer att påverkas när saneringen av grundvatten avslutas. De förhöjda petroleumhalterna i SW1304 ger dock en hint om att grundvattenströmningen tidigare har varit sydlig, mot Klarälven. 13 (16) RAPPORT SLUTLIG RAPPORT REVIDERAD VERSION SUNDSTATORGET, KARLSTAD HS p:\2363\ _sundstatorget,_karlstad\000\19_original\doc\rapport_sundstatorget_ docx

20 repo001.docx Figur 3. Estimerat grundvattenflöde baserat på provtagna grundvattenrör samt en fiktiv grundvattenpunkt som representerar grundvattenpump vid intilliggande fastighet. Grundvattenströmningen går enligt denna modell i riktning mot grundvattenpumpen. 4 SLUTSATSER OCH REKOMMENDATIONER Provtagningen av mark vid Sundsta 2:1 samt del av Norrstrand 1:1 visar att en oljeförorening från intilliggande fastighet har spridits till fastighet Norrstrand 1:1 (SW1301). Ett försök till avgränsning av denna förorening i jord är gjord dels i sydlig riktning och dels i västlig riktning. Ingen avgränsning är gjord i nordlig riktning. I östlig riktning finns annan fastighet (Svarvaren 14) vilket inte har ingått i denna undersökning. Halterna av petroleumföroreningar i mark vid den påträffade petroleumföroreningen är enligt laboratorieanalysena förhöjda, men relativt låga (mellan KM och MKM). Då laboratorieanalys ej analyserar nedbrytningsprodukter av petroleum finns dock en risk att RAPPORT SLUTLIG RAPPORT REVIDERAD VERSION SUNDSTATORGET, KARLSTAD HS p:\2363\ _sundstatorget,_karlstad\000\19_original\doc\rapport_sundstatorget_ docx

21 repo001.docx man har missat ämnen, då fältanalysen samt syn- och luktintryck påvisar höga halter förorening. Man bör därför beakta att halterna kan vara högre än de påvisade. Eventuella risker kan utvärderas i en platsspecifik riskbedömning. Provtagningen visar även att marken består av ytliga fyllnadsmassor (0,5-1,5m) med måttligt förhöjda metallhalter (över nivåer för mindre än ringa risk). Detta gör att återanvändning av dessa massor på annat område kan försvåras. De förhöjda halterna av metaller ger också en anmälningsplikt, vilket innebär att en anmälan måste göras till tillsynsmyndighet (miljöförvaltningen, Karlstad kommun) innan eventuella schaktarbeten förekommer på området. En Pb-halt i ett prov (SW ,5m) översteg precis det generella riktvärdet för KM och en Cu-halt i ett prov (SW1311 0,5-1m) översteg det generella riktvärdet för MKM. Halter överstigande det generella riktvärdet för KM kan vara ett problem vid exempelvis byggnation av bostäder, dagis etc. Generellt gäller det generella riktvärdet för KM på områden med bostäder, dagis etc., medan det generella riktvärdet för MKM gäller på områden med annan bebyggelse, som affärer, industri etc. För att utreda om åtgärder behövs krävs en platsspecifik riskbedömning för området. Vidare kan planarbetet utformas för att minska eventuell sanering på området. Samtliga naturliga massor på området påvisar halter under samtliga jämförda riktvärden. Analys av grundvatten på området visar på relativt låga metallhalter i samtliga prov. Metallhalterna ökar dock med ökad partikelhalt i vattnet, vilket tyder på partikulärt förekommande metaller. Detta innebär att det vid eventuell länsning av schaktvatten på området kan behövas någon typ av åtgärd av länsvatten, ex sedimentering av länsvatten. Analys av organiska ämnen i grundvatten påvisade halter av bensen och lätta aromatfraktionen C8-C10 i halter i nivåer för risk för ånga i den provpunkt där oljeförorening påträffades. Halten av aromatfraktionen C8-C10 är även i nivåer för risk för ånga i provpunkt SW1304. Detta bör beaktas om byggnader skall byggas på området då det kan finnas en risk för förhöjda halter av dessa flyktiga föroreningar i byggnaderna. Huruvida uppmätta halter är ett problem eller ej kan utvärderas i en platsspecifik riskbedömning. Petroleumföroreningen i grundvattnet är ej avgränsad och det är i dagsläget oklart hur den har spridits från den kända petroleumföroreningen. Då den naturliga grundvattenströmningen på området ej kan beräknas med nuvarande data finns dock en möjlighet att grundvattnet tidigare har haft en västlig riktning (mot Sundstatjärn). Denna risk bedöms dock som liten, då petroleumföroreningen i SW1304 indikerar en sydlig riktning på tidigare grundvattenströmning. De förhöjda halterna vid SW1304 kan vara ett resultat av att det fortfarande finns petroleum kvar i grundvatten eller att det finns en förorening i jord vid eller söder om SW1304, då grundvattenströmningen i dagsläget är nordlig. Då omsättningen av grundvatten bedöms vara hög på området, på grund av grundvattenpumpning, bedöms föroreningen vara ett resultat av en förorening i jord. Detta påvisar med andra ord att det finns en förorening i jord söder om SW1304, då grundvattenströmningen i dagsläget är 15 (16) RAPPORT SLUTLIG RAPPORT REVIDERAD VERSION SUNDSTATORGET, KARLSTAD HS p:\2363\ _sundstatorget,_karlstad\000\19_original\doc\rapport_sundstatorget_ docx
