1 Förprojektering Smedby IP Datum Uppdragsnummer Utgåva/Status Förprojektering Anna Djärf Beatrice Nordlöf Mathilda Kristoffersson Hans Konstenius Uppdragsledare Handläggare Granskare Ramböll Sverige AB Skeppsgatan Malmö Telefon Fax Organisationsnummer

2

3 Innehållsförteckning 1. Inledning Underlagsmaterial Planritning och sektioner Gata Park Höjdsättning Dagvattenhantering Flödes- och fördröjningsberäkningar Dagvattensystem Skyfallshantering... 6 i Förprojektering av Höganäs SÖ Unr XXX

4 1. Inledning I sydöstra delen av Norrköpings tätort avser kommunen att anlägga ett nytt bostadsområde med fristående hus och flerbostadhus. Området består idag av en idrottplats. Området är i norra änden mycket platt, med ett brant skogsparti i söder. Området ansluter till Lidagatan i väster och Smedbygatan/Storängsgatan i öst, hastighetsreglerade till 40 respektive 30 km/h. Anslutande bebyggelse består av fristående hus. I söder finns en brant med blandskog och stigar, som skall bevaras som rekreationsområde. Nya bostäder skall placeras enligt exploatörs förslag, som skall grundas på de förutsättningar som denna förprojektering resulterar i. Söder om den nya lokalgatan skall flerbostadshus anläggas, med anpassning till den branta terrängen. Norr om den nya lokalgatan skall fristående hus ligga med en mindre park för dagvattenhantering och lekplats. Dagvattenutredningen har gett underlag för den VA som tagits fram, för att hantera dagvatten i en översvämningsyta som även skall kunna fungera som lekpark. Förslag på placering av utrustning samt lista över de lekfunktioner som ryms inom ytan, har tagits fram. Uppdraget omfattar förprojektering och upprättande av kalkyl för väg-, VAoch lekplats samt grönområde. Arbetet ska resultera i en kalkyl med kostnadsuppskattning av kostnader för markanläggningen för hela arbetsområdet. Arbetet ska även ge underlag för vidare detaljprojektering av området. 1.1 Underlagsmaterial Som grund till förprojekteringen har följande underlagsmaterial använts: Grundkarta i dwg-format Befintliga ledningar för el och VA Inmätning i form av flygskanning samt inmätning av stigar Detaljplan PM Geotekniskt utlåtande Smedby 6:1, Ramböll, Dagvattenutredning Smedby 6.1, ÅF, _Smedby_Situationsplan, Marge arkitekter av 8

5 2. Planritning och sektioner 2.1 Gata Området har utformats efter den detaljplan som tidigare tagits fram av kommunen och i dialog mellan Norrköpings kommun, Ramböll och Conlega under arbetets gång. Fortsatt parallellt planarbete visar att ändringar behöver göras i vissa delar av materialet innan detaljprojektering påbörjas. Kalkylen behöver uppdateras därefter. Utformning av vägområde i plan är framtagna efter givna förutsättningar och tar inte full hänsyn till samrådshandlingens kvartersgränser. Den genomgående lokalgatan har utformats med dubbelsidigt tvärfall (bombering). Lokalgatan utformas med 2m gångbana på norra sidan och 3,5 m bred GC-bana på södra sidan, separerade från körbanan med kantsten. Körbanan blir 5,5 meter bred. Lokalgatan runt parken utformas med en bredd av 5,5 m, utan gångbanor. Från den genomgående lokalgatan till parken och från parken till korsningen Lidagatan/Smedbygatan skall två GC-stråk anläggas för att åtkomst till ledningar i mark, med en 6 m bred yta avsatt till detta. Längs Smedbygatan anläggs en 3,5 m bred GC-väg (varav 3 m skall vara asfalterad), avskild från körbanan med kantsten. Lokalgatorna har kontrollerats med körspår för lastbil på 12 m, se bifogad skiss. Från den genomgående lokalgatan kan en lastbil österifrån inte svänga norrut till parken. I slingan runt parken tar en lastbil i svängande rörelser upp hela gatans bredd. Sväng in och ut från parkgatan och den genomgående gatan tar i viss mån upp utrymme i motstående körfält. Från söder föreslås den befintliga stigen byggas ut med grusslitlager med en bredd av 1,5 m. 2.2 Park Översvämningsytan i parken föreslås grässådd och buskage- och trädplantering av tork- samt översvämningståliga växter, för att skapa en yta som är attraktiv för lek. Lekplatsen föreslås utformas enligt bifogad skiss. För tillgänglighet förslås slitlagret till grus. Se ritningar för detaljerad utformning. Runt hela exploateringsområdets norra, östra och södra kanter skapas ett grönstråk. I den södra delen anläggs också en dagvattendamm. Gestaltning av den södra markytan är inte klar i dagsläget. Upplag av massor och utformning av dammanläggning är enbart för volymberäkning av massor och omhändertagande av dagvatten. 2 av 8

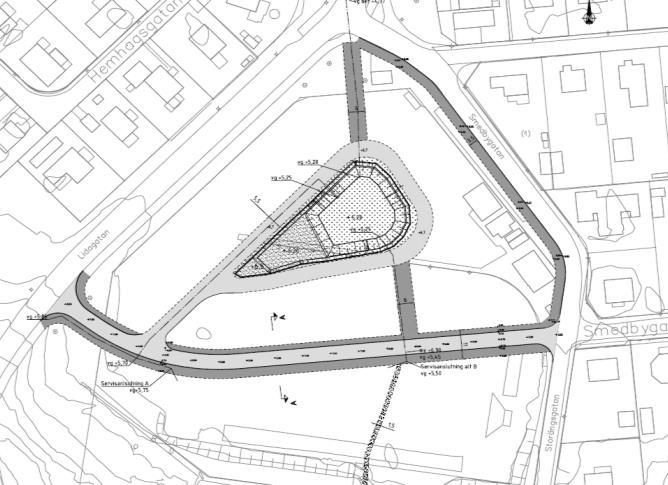

6 Sektion redovisas i ritning 100M0401, utformning redovisas i ritning 100M Höjdsättning Höjdsättningen i området är utformad med avvattning till dagvattenbrunnar (A) på lokalgatan. Vid (B) kopplas ledning till befintligt ledningsnät. Utgångspunkten för höjdsättningen har varit att gator skall ha ett längsfall på minst 0,5 %. För att undvika sättningar i har nya höjder anpassats till befintliga. Från lokalgatan och ungefär fram till skogspartier kan gången tillgänglighetsanpassat, medan den befintliga stigen enligt inmätning har längsfall på över 10% och blir svår att anpassa i höjdled utan mycket stora ingrepp i topografin. För tillgänglighet till lekplatsen skall en flackare ramp, 1:12, anläggas. Höjdsättning redovisas i ritning 100M0501. Figur 1. Princip för höjdsättning A: dagvattenbrunn B: påkoppling till befintligt ledningsnät C: översvämningsyta 3 av 8

7 4. Dagvattenhantering 4.1 Flödes- och fördröjningsberäkningar Flödes- och fördröjningsberäkningar har gjorts utifrån erhållen planskiss. Då det planerade bostadsområdet är beläget nedströms ett större område med naturmark behöver dagvattensystemet dimensioneras för att omhänderta avrinning även från detta område, avrinningsområdets totala yta uppskattades i tidigare utförd dagvattenutredning till 6,7 ha, området väster om Lidagatan antas då inte bidra till avrinningen. Beräkningar har gjorts för 2-årsregn, 20-årsregn respektive 100-årsregn med klimatfaktor 1,25 i enlighet med Svenskt Vattens publikation P årsregnet är dimensionerande för dagvattensystemet. För flödesberäkningar har rationella metoden används med följande avrinningskoefficienter: Tak 0,9 Parkeringsyta 0,8 Asfalt/väg 0,8 Trädgård 0,35 Naturmark med berg i dagen, kraftig lutning, 0,4 För flödesberäkningarna har utredningsområdet delats in i två delområden, norr och söder om lokalgatan. Resultatet från flödesberäkningarna presenteras i Tabell 1. Tabell 1. Resultat från flödesberäkningar. Område Area (ha) Avrinningskoefficient Red. area (ha) Flöde 20- årsregn (l/s) Flöde 100- årsregn (l/s) Norr 1,22 0,55 0, Söder 5,48 0,43 2, Totalt 6,7 3, Fördröjningsberäkningar är gjorda med metoden V in -V ut med hänsyn till rinntid. För beräkningarna används en rinntid på 12 minuter i enlighet med tidigare utförd dagvattenutredning. Det maximala utflödet från planområdet antas vara 150 l/s, enligt överenskommelse med Norrköpings kommun. Resultatet från magasinsberäkningarna visas i Tabell 2. Tabell 2. Resultat från magasinsberäkningar. Dimensionerande regn Magasinsvolym (m 3 ) 2-årsregn årsregn årsregn av 8

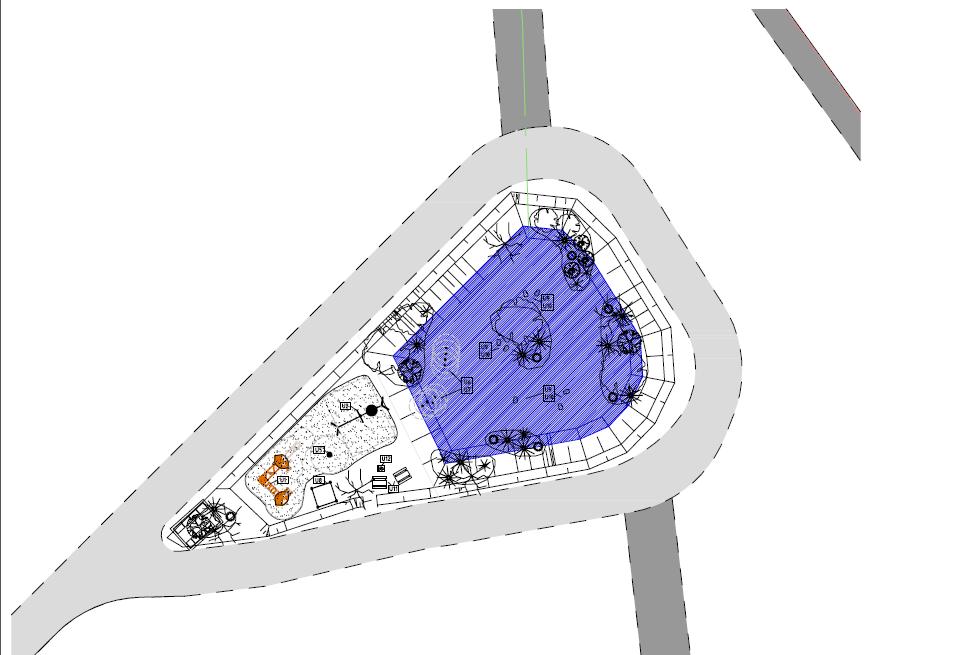

8 4.2 Dagvattensystem Avvattning redovisas i ritning 100M5101. Dagvatten från planområdet föreslås i huvudsak omhändertas via ledningar som leder till en dagvattendamm i mitten av området. Ledningar och dagvattendamm har dimensionerats för att omhänderta ett 20-årsregn med en maximal tillåten avtappning på 150 l/s från hela området. Dagvattendammen har utformats utifrån de riktlinjer för dammutformning som kommunicerats mellan Ramböll och Norrköpings kommun. Detta innebär att dammens maximala vattendjup vid ett 20-årsregn ej ska överskrida 1 m och att släntlutningen är maximalt 1:4. För att maximera dammens volym föreslås en utformning med platt botten. En erosionsskyddad ränndal eller ett mindre veck kan anläggas för att leda normalflödet från inlopp till utlopp. Dammen tar totalt ca 850 m 2 i anspråk. Vid ett 20-årsregn blir högvattennivån +6,2. Utloppet från dammen begränsas till 150 l/s. Utloppsledningen ansluter till befintlig 300 mm dagvattenledning norr om området. Detta ledningsstråk planeras att dimensioneras upp. Vid ett 2-årsregn är den erforderliga fördröjningsvolymen i dammen 168 m 3, vattennivån blir ca +5,55. Utbredningen vid ett 2-årsregn visas i Figur 1. Figur 1. Utbredning vid ett 2-årsregn. Om lokalgatan utnyttjas för dagvattenhantering skulle detta bidra till att en något mindre yta behöver avsättas för dagvattendammen. Om lokalgatan utformas för 5 av 8

9 att omhänderta sin egen avrinning med fördröjning i exempelvis makadamstråk skulle detta minska dammens volym med ca 40 m 3. Denna volym skulle då behöva fördröjas i gatan. Denna volym skulle rymmas i ett makadamstråk med bredd 0,5 m och djup 0,5 m som anläggs längs med hela gatan. Samtliga fastigheter i området föreslås avvattnas via dagvattenledningar som leder mot dagvattendammen. Efter avstämning med Norrköpings kommun har 0,5 m använts som en minsta acceptabel marktäckning på ledningar vid passage under gatan. Då utformningen av området söder om lokalgatan ännu ej är fastställt är det inte möjligt att i detta skede lämna mer specifika förslag på ledningar/serviser än vad som redovisas i bifogad ritning. Två serviser redovisas, en i öst och en i väst. I öst ansluts till en 600 mm ledning och i väst till en 800 mm ledning. Höjderna på föreslagna servisanslutningar styrs av nivå på anslutning till befintliga ledningar och utloppshöjden till dammen. Redovisade ledningsdimensioner är baserade på att 830 m 2 takyta och ca 30 % av den bidragande ytan från naturområdet leds ofördröjt till ledningen i väster, och resterande mot ledningen i öst. Söder om lokalgatan kommer en lågpunkt att bildas i samband med att marken höjs vid anläggandet av gatan. Ett dike föreslås därför anläggas söder om gatan för att leda vidare dagvatten från lågpunkten. Diken föreslås anslutas till en 800 mm dagvattenledning via en 1000 mm dagvattenbrunn Skyfallshantering Vid exploatering av marken söder om lokalgatan föreslås att avskärande diken för avledning av skyfall från det uppströms belägna naturmarksområdet. Diket kan utformas med en hylla för att möjliggöra att det används som promenadstråk vid torrväder. Vid ett 100-årsregn beräknas flödet från naturmarken uppströms den befintliga stigen uppgå till 975 l/s. Totalt beräknas flödet från avrinningsområdet söder om lokalgatan till 1420 l/s. Flödet kan exempelvis omhändertas i ett 0,5 meter djupt dike med 1:6 slänter. Placeringen av de avskärande dikena beror på hur höjdsättningen av det södra området och byggnadernas placering. Figur 2 visar resultatet från en GIS-analys av ytavrinning baserat på befintliga höjder. Av figuren framgår vilka områden som bidrar till avrinningen samt de ytliga flödesvägarna. 6 av 8

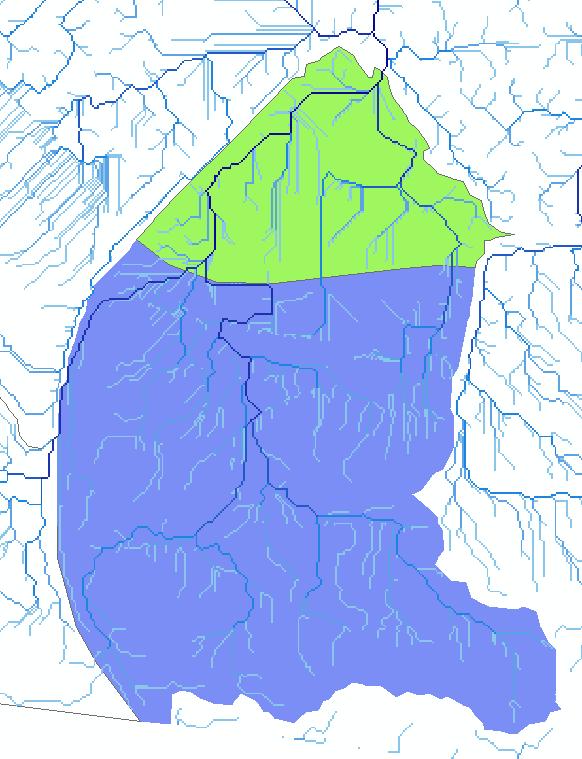

10 Figur 2. Resultat från avrinningsanalys i GIS. Avrinningsområden norr och söder om lokalgatan visas i olika färg. Vid ett 100-årsregn kommer hela allmänningen samt intilliggande gator att svämmas över. Allmänningen rymmer 1250 m 3 med föreslagen höjdsättning. Ytterligare 210 m 3 beräknas bräddas ut mot intilliggande gator. Om hela denna volym bräddas direkt mot intilliggande gator skulle beräknas vattennivån bli +6,77 vilket innebär ett vattendjup på ca 7 cm på gatorna. Vid ett skyfall kommer dock ledningen under lokalgatan att begränsa flödet från norra delen av området mot dagvattendammen. En viss fördröjning kommer därmed att ske i det avskärande dike som föreslås anläggas söder om vägen. Vid höjdsättning av kvartersmarken 7 av 8

11 är det viktigt att ta hänsyn till den översvämning som kan komma att uppstå vid ett 100-årsregn för att säkerställa att skada inte uppstår på byggnader. 8 av 8
