Kompletterande miljöteknisk markundersökning för detaljplan DP8960 (Idrottsvägen m.fl.)

Transkript

1 RAPPORT Handläggare Oskar Karlsson Telefon Mobil E-post Datum Projekt-ID Kund Härryda kommun, Sektorn för samhällsbyggnad Kompletterande miljöteknisk markundersökning för detaljplan DP8960 (Idrottsvägen m.fl.) ÅF-Infrastructure AB Miljö Handläggare: Granskad av: Oskar Karlsson Tobias Kahnberg ÅF-Infrastructure AB, Grafiska vägen 2, Box 1551, SE Sverige Telefon , Säte i Stockholm, Org.nr , VAT nr SE Rapport Kompletterande MU Hulebäck 1:282 m.fl. Sida 1 (19)

2 RAPPORT Innehållsförteckning 1 Inledning Bakgrund och Syfte Områdesbeskrivning Bebyggelse på området Geologi Hydrogeologi, brunnar och ytvatten Historik Genomförande Markanvändning och jämförvärden Resultat Jord Delområde Delområde Delområde Delområde Grundvatten Slutsatser Jord Grundvatten ph Rekommenderade åtgärder Delområde Delområde Övriga åtgärder Bilagor Bilaga 1... Ritning: översikt Bilaga Fältanalysprotokoll jordskruvborr Bilaga Fältanalysprotokoll jord handgrävda provgropar Bilaga Fältanalysprotokoll grundvatten Bilaga Analyssvar jord jämförda mot riktvärden Bilaga Analysprotokoll jord Bilaga Analysprotokoll grundvatten Rapport Kompletterande MU Hulebäck 1:282 m.fl. Sida 2 (19)

3 RAPPORT Sammanfattning ÅF Infrastructure AB (ÅF) genomförde 31/5-2/ på uppdrag av Härryda kommun en översiktlig miljöteknisk markundersökning inom fastigheten Hulebäck 1:116 m.fl. inför detaljplanändring för uppförande av nya bostäder samt förskola i centrala Mölnlycke. Syftet med den kompletterande miljötekniska markundersökningen som nu genomförts (29-30/ ) har varit att undersöka och verifiera föroreningsgraden i det framtida detaljplanområdet. Framförallt på fastigheten närmast Massetjärnen (Hulebäck 1:282 och 1:153) påvisade den översiktliga miljötekniska markundersökningen föroreningar i form av främst metaller och PAH. Jordprovtagningen utfördes dels i anslutning till områden vid vilka föroreningar hade påträffats vid den tidigare utförda miljötekniska markundersökningen, men även i områden som berörs av detaljplanändringen men där ingen undersökning sedan tidigare har genomförts, för att erhålla en översiktlig bild av eventuellt föroreningsläge. Inom ramen för den här kompletterande undersökningen har området indelats i Delområde 1-4, där Delområde 1 utgörs av fastigheten Hulebäck 1:282, vid Massetjärnen, Delområde 2 parkeringsyta väster om denna, Delområde 3 förskolan Hulelyckan samt Delområde 4 fastigheten Hulebäck 1:505. Den kompletterande miljötekniska markundersökningen har kunnat ge en tydlig indikation om hur föroreningsgraden i marken varierar inom det aktuella undersökningsområdet. De föroreningar som förekommer inom Delområdena 2, 3 samt 4 överstiger generellt inte Naturvårdsverkets riktvärden för känslig markanvändning (KM), även om ett par undantag finns, vilka kan antas vara punktvisa föroreningar. På Delområde 1 har den förtätning av provtagningspunkterna som genomförts kunnat ge en tydlig indikation om att riktvärdet för KM överskrids på flera punkter runt den östra klubbstugan, i den östra delen närmast Massetjärnen samt i den norra delen av området. Marken runt den västra klubbstugan samt i den västra delen av området, angränsande idrottsplatsen verkar inte innehålla föroreningar till samma grad. ÅF bedömer utifrån nu erhållna resultat att följande åtgärder bör vidtas; Att vid eventuella schaktningsarbeten på Delområde 2-4 kan jordmassor ifrån dessa områden i stor utsträckning nyttjas för återanvändning i den utsträckning det är tekniskt möjligt alternativt deponeras på lämplig deponi utifrån föroreningsgrad. I dessa fall ska även nivågränserna för Mindre än ring risk (MÄRR) beaktas och samråd med tillsynsmyndigheten ske. Lokalt förekommande föroreningar kan dock inte uteslutas även i dessa områden då det i enstaka provpunkt påvisats halter över KM och kompletterande miljöprovtagning kan därmed i samband med kommande schaktarbete vara motiverat i klassificeringssyfte och särskilt om föroreningsmisstanke uppstår. Miljökontroll av bortschaktade massor kommer också troligen att krävas. Att mer omfattande schaktningsåtgärder är lämpligt på Delområde 1 då det där planeras uppförande av förskola samt ny skolgård samt att föroreningar som överstiger Naturvårdsverkets riktvärden för känslig markanvändning (KM) mindre såväl som känslig markanvändning (MKM) påträffats på flera punkter inom delområdet. Miljökontroll exempelvis i rutnät över Delområde 1, för att möjliggöra klassificering och slutprovtagning i schaktbotten över området bör även utföras. Rapport Kompletterande MU Hulebäck 1:282 m.fl. Sida 3 (19)

4 RAPPORT Resultaten från denna utgör därmed även underlag för om kompletterande åtgärder krävs på vissa delar inom området för att säkerställa att ingen risk föreligger för människors hälsa eller miljön. Föroreningarna som påvisats är dock generellt inte flyktiga och en bortschaktning av 0,5-1 m som ersätts med nya massor, skulle därmed innebära mindre risk för att människor kan komma att exponeras för de underliggande massorna. Utifrån nu erhållna resultat kan även konstateras att föroreningshalterna är lägre i området mot fotbollsplanen jämfört med området närmare Massetjärnen där det i flera punkter påvisas halter över MKM. Det planerade uppförandet av förskola samt ny skolgård inom Delområde 1 uppskattas ta en areal om cirka 4500 m 2 i anspråk. Det kan inom detta område vara en lämplig åtgärd att schakta bort den översta 0,5-1 metern mark, vilket skulle ge upphov till massor med en volym om cirka m 3, vilket motsvarar ca ton. Kostnaden för saneringsåtgärder, vilket innefattar entreprenad, deponering samt miljökontroll beräknas vara cirka 800 kr/ton, vilket ger en sammanlagd kostnad på 3,24-6,48 MSEK. En föroreningsgrad över riktvärdet för KM för området i stort har då antagits då halterna i de olika punkterna varierar stort. De bortschaktade massorna bör därefter ersättas med rena massor för att i största möjliga utsträckning utesluta risk för människor som kommer att bo och vistas i området.. Ovanstående räkneexempel är baserat på redovisade antaganden och utgör således inte någon faktisk beräkning utan syftar endast till att ge en uppskattning om förväntad storleksordning på kostnad förknippad med att åtgärda föroreningssituationen inom området ifråga. Att en anmälan om avhjälpande åtgärder ska upprättas inför kommande schaktarbete. Detta då schaktning och transport av förorenad jord är en anmälningspliktig åtgärd enligt förordningen om miljöfarlig verksamhet och miljöskydd, SFS 1998: I anmälan ska även miljökontroll, deponi, rutiner för länshållning mm beskrivas. Ovanstående anmälan och omfattning av miljökontroll i samband med schaktarbete bör upprättas efter att föroreningssituationen i området och förutsättningarna därmed utretts vidare. Ovanstående åtgärder bör diskuteras och utföras i samråd med tillsynsmyndigheten i Härryda kommun. Denna rapport skall i enlighet med Miljöbalkens upplysningsplikt redovisas för tillsynsmyndigheten vilket i det här fallet är Miljöförvaltningen i Härryda kommun. Rapport Kompletterande MU Hulebäck 1:282 m.fl. Sida 4 (19)

5 RAPPORT 1 Inledning ÅF Infrastructure AB (ÅF) har på uppdrag av Härryda kommun genomfört en kompletterande miljöteknisk markundersökning inom fastigheten Hulebäck 1:116 m.fl. inför detaljplanändring för nya bostäder i centrala Mölnlycke. ÅF:s organisation för detta projekt har varit följande: Uppdragsledare: Handläggare/fältingenjör: Tobias Kahnberg Oskar Karlsson Kvalitetsgranskning: Tobias Kahnberg 2 Bakgrund och Syfte Syftet med den kompletterande miljötekniska markundersökningen har varit att ytterligare undersöka och verifiera föroreningsgraden i det framtida detaljplanområdet. Framförallt på fastigheten närmast Massetjärnen (Hulebäck 1:282 och 1:153) påvisade den översiktliga miljötekniska markundersökningen som ÅF-Infrastructure genomförde 31/5-2/ förorening i form av främst metaller och PAH. Inom ramen för den kompletterande miljötekniska undersökningen utfördes jordprovtagning dels i anslutning till områden vid vilka föroreningar hade påträffats vid den tidigare utförda miljötekniska markundersökningen, men även i områden där undersökning sedan tidigare inte har genomförts, för att erhålla en översiktlig bild av eventuellt föroreningsläge. Inom ramen för denna kompletterande undersökning har området indelats i fyra delområden enligt nedan. Delområde 1 (Hulebäck 1:282) Kompletterande undersökning/förtätning av provpunkter på den del av området som är aktuellt för skolgård samt ny förskola. Föroreningshalter av metaller och PAH över KM/MKM har påvisats vid den tidigare genomförda översiktliga miljötekniska undersökningen. Punkter har satts i avgränsningssyfte för att därmed utgöra ett bättre beslutsunderlag för ev. spridning/omfattning av påträffad förorening. Delområde 2 (Hulebäck 1:117 samt 1:282) Kompletterande undersökning/förtätning av provpunkter på den del av området där förorening över MKM avseende oljekolväten påvisats vid den tidigare genomförda översiktliga miljötekniska undersökningen. Punkter sätts i avgränsningssyfte mot 1:117 för att därmed utgöra ett bättre beslutsunderlag för ev. spridning/omfattning av påträffad förorening. Delområde 3 (Hulebäck 1:127, 1:200 samt 1:123) Översiktlig miljöteknisk undersökning vid Hulelyckans förskola. I området har inga undersökningar sedan tidigare utförts. Delområde 4 (Hulebäck 1:505) Översiktlig miljöteknisk undersökning på fastigheten Hulebäck 1:505 där Hulebäcksgymnasiet idag bedriver verksamhet. På fastigheten har inga tidigare undersökningar utförts. Rapport Kompletterande MU Hulebäck 1:282 m.fl. Sida 5 (19)

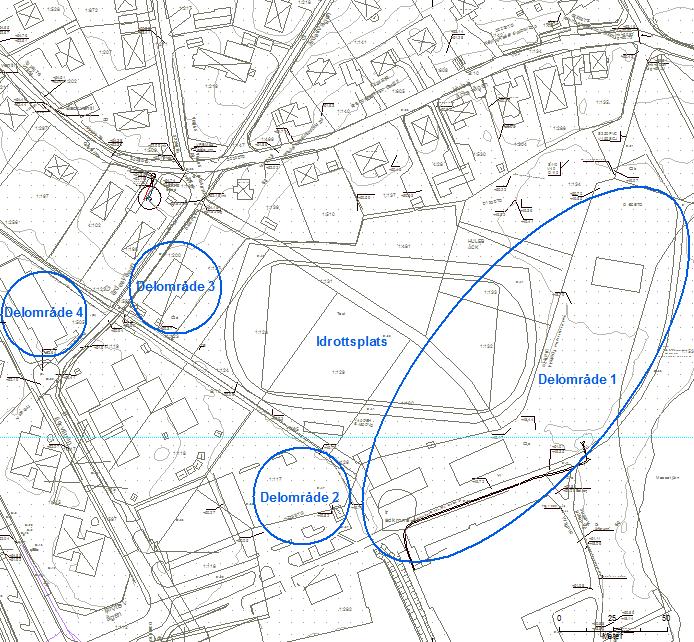

6 RAPPORT Resultatet kommer att ligga till grund för vidare beslut avseende eventuella åtgärdsbehov samt en översiktlig bedömning avseende föroreningsbild för de olika delområdena där framtida bebyggelse planeras enligt detaljplan. 3 Områdesbeskrivning 3.1 Bebyggelse på området Nuvarande bebyggelse av området består av klubblokaler för idrottsverksamhet i den södra delen och öppen grönyta i den östra delen av Delområde 1. Delområde 2 återfinns väster om Delområde 1 och består av en parkeringsplats. Norr om denna återfinns Hulelyckans förskola, som utgör Delområde 3, samt lokaler för utbildningsverksamhet, Delområde 4. Se Figur Geologi Geologin i området utgörs enligt Sveriges Geologiska undersökning (SGU) av kärrtorv närmast Massetjärnen samt svämsediment bestående av sand öster om denna, med nordlig utsträckning. Denna bild bekräftades i stort av den genomförda undersökningen. I Delområde 3 och 4 påträffades generellt lagerföljden mull, sand, lera, med varierande lerinnehåll ned till 3 meter under markytan (m u my). Liknande lagerföljd påträffades på den västra delen av Delområde 1. I den södra delen av Delområde 1 samt på Delområde 2 påträffades lagerföljden mull, lera, sand/silt. Med varierande inslag av torv. Torvinnehållet ökade närmare Massetjärnen och var mest markant i den norra delen av Delområde 1. I området förekommer även fyllnadsmassor av varierande karaktär. N Figur 1. Översiktsbild över aktuellt planområde i Mölnlycke, Lantmäteriets medgivande Rapport Kompletterande MU Hulebäck 1:282 m.fl. Sida 6 (19) R _

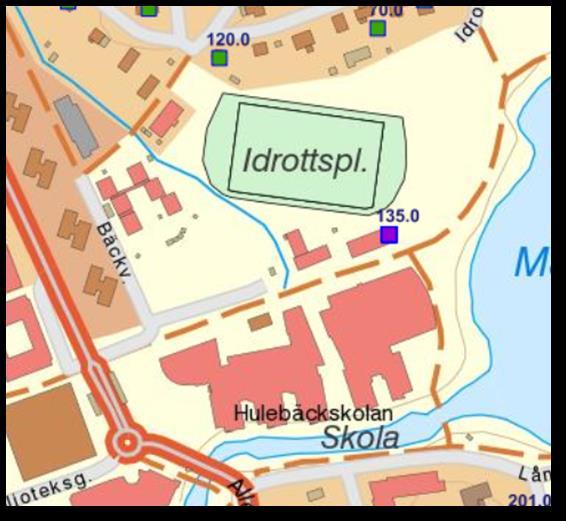

7 RAPPORT 3.3 Hydrogeologi, brunnar och ytvatten Närmaste ytvatten är Massetjärnen, vilken återfinns öster om aktuellt område med Mölnlycke fabriker uppströms. Massetjärnen avvattnas via Mölndalsån, vilken passerar söder om Hulebäcksgymnasiet och aktuellt område för detaljplan i öst-västlig riktning, genom Härryda kommun, Mölnlycke samt vidare mot Mölndal via Rådasjön och Stensjön. Vattennivån i Massetjärnen har i historisk tid fluktuerat vilken orsakat översvämningar på närliggande områden. Däribland det aktuella undersökningsområdet samt fabriksområdet (Mölnlycke fabriker) på motstående sida om sjön. Massetjärnen ligger inom ett vattenskyddsområde. Vidare så återfinns Rådasjöns naturreservat knappt 1 km sydväst om aktuellt område (VISS, 2011). Efter nu utförd undersökning uppmättes följande grundvattennivåer i respektive delområde: Delområde 1 (Hulebäck 1:282) 0,55 1,2 m u my Delområde 2 (Hulebäck 1:117) 0,95 m u my Delområde 3 (Hulebäck 1:505) 1,05 m u my Delområde 4 (Hulebäck 1:127) 0,95 m u my Bedömd strömningsriktning för grundvatten är i riktning mot Mölndalsån samt Massetjärn. Enligt uppgift är fastigheterna i området anslutna till det kommunala VA-nätet. Inga brunnar för dricksvatten återfinns i aktuellt område. Inom området återfinns dock två energibrunnar med osäkert läge (se lila markering i Figur 2). Enligt uppgift från brunnsarkivet är detta två energibrunnar (värme och/eller kyl på fastigheten Hulebäck 1:282 med totaldjup 135 respektive 138 meter. Djup till berg är 26 respektive 19 meter. Läget som anges är Hulebäck skola, så troligen återfinns brunnarna i anslutning till gymnasiet. Det kan inte uteslutas att ytterligare äldre grävda brunnar som inte finns med i brunnsarkivet återfinns i området. Figur 2. SGU brunnsarkiv/kartvisare över del av Mölnlycke (Källa: Sveriges Geologiska Undersökning, SGU, 2016) Rapport Kompletterande MU Hulebäck 1:282 m.fl. Sida 7 (19)

8 RAPPORT 4 Historik I flygfoton från framgår att aktuellt område till stor del utgjordes av åker/ängsmark med enstaka byggnader inom området. Idrottsplatsen var uppförd redan då och utgör en bra referenspunkt. Se Figur Söder om aktuellt område återfanns Hulebäcksfabriken/Louisedahls Fabrik, som var en del av Mölnlycke Fabriker. Hulebäcksfabrikens huvudbyggnad låg inte inom nu aktuellt planområde. Däremot kan viss verksamhet ändå ha bedrivits i området brann av huvudbyggnad ned (som sedan byggdes upp igen) och senare revs även Hulebäcks lada. Det går därför inte utesluta att brandrester och/eller rivningsrester har spridits ut i närområden på öppna ytor med mera. 2. Sydväst om aktuellt område (utanför planområdet) återfanns en drivmedelsanläggning (ESSO/Statoil). Saneringsåtgärder genomfördes under 1990-talet men en restförorening kvarlämnades troligen utifrån uppgifter från saneringsrapport/kontrollprovtagningsprogram. 3. Ett växthus återfanns sydväst om fotbollsplanen där nuvarande parkeringsytor för Hulebäcksgymnasiet återfinns. Det fanns på plats i alla fall sedan talet och revs senast I växthus från aktuell tidsperiod nyttjades ofta olika bekämpningsmedel, exempelvis DDT. 4. På fastigheten Hulebäck 1:118/119, sydöst om Hulelyckans förskola har det tidigare bedrivits en kemtvätt. Den ska ha varit verksam under talet. Under aktuell tidsperiod användes generellt trikloretylen som tvättkemikalie. Objektet har ingått i projektet MIFO fas 2 undersökningar av 50 kemtvättar, på uppdrag av Länsstyrelsen i Västra Götaland. Objektet tilldelas riskklass 2, stor risk. Inga klorerade etener har påvisats i inomhusluft, trädkärnor, ytvatten eller i sediment vid den tidigare undersökningen som utfördes inom ramen för ovanstående projekt. 5. Arbetarbostad Näset som var en av flera arbetarbostäder till Mölnlycke fabriker/hulebäcksfabriken. Ingen generell misstanke om förorening förutom ev. rivningsmaterial/rester som ibland kvarlämnades vid rivningar förr. En mer detaljerad sammanställning av historiken finns sammanställd i PM:et Förslag till provtagningsplan för miljöteknisk undersökning i planområde för detaljplan DP8960 (Idrottsvägen m.fl.), ÅF Rapport Kompletterande MU Hulebäck 1:282 m.fl. Sida 8 (19)

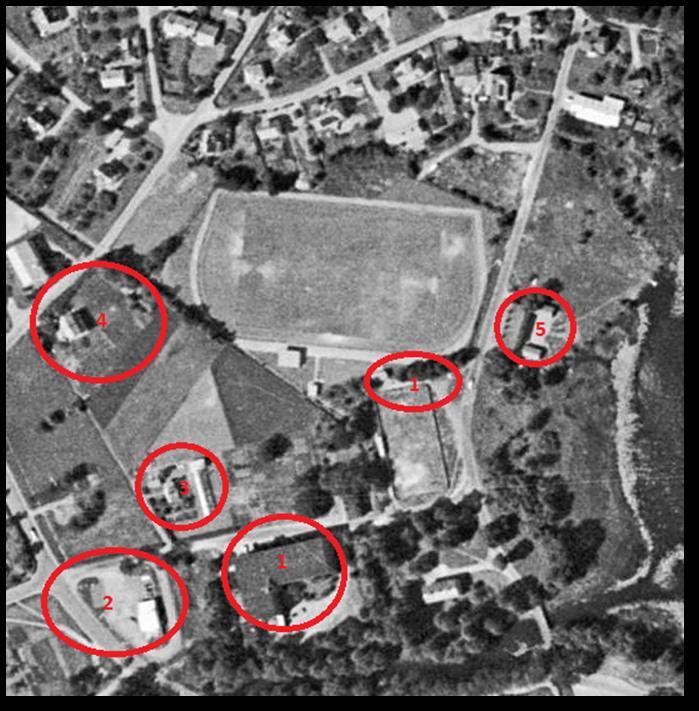

9 RAPPORT Figur 3. Flygfoto över aktuellt område, Potentiella hot spot områden är ungefärligt markerade med röda cirklar. Kommentarer till dessa i texten nedan. (Lantmäteriet Medgivande R _160001) 5 Genomförande Den kompletterande miljötekniska markundersökningen utfördes 29-30/ Inför undersökningen upprättades en provtagningsplan som godkändes av tillsynsmyndigheten i Härryda kommun. Provtagningen genomfördes i sammanlagt 33 provtagningspunkter. Av dessa utfördes provtagning på 20 av punkterna med hjälp av jordskruvborr monterad på borrbandvagn. Provtagning utfördes då ned till naturliga jordlager samt ett största djup av 4,0 m u my eller tills djupare borrning inte var möjlig. Resterande 13 provtagningspunkter utgjordes av mindre provgropar grävda med hjälp av spade ned till maximalt 0,6 m u my. Genom dessa kan ett bättre underlag erhållas för kartläggning av ytligt förekommande föroreningar, dels från nedfall och dels från eventuella fyllnadsmassor i de övre marklagren. Provpunkternas placering återfinns i Bilaga 1. Utsättning av provtagningspunkter utfördes med precisions-gps. Jordproverna uttogs varje halvmeter alternativt enligt jordlagerföljden och/-eller andra fältobservationer. Jordlagerföljden dokumenterades och uttagna jordprover analyserades okulärt i fält avseende jordart och eventuellt innehåll av synlig förorening. Rapport Kompletterande MU Hulebäck 1:282 m.fl. Sida 9 (19)

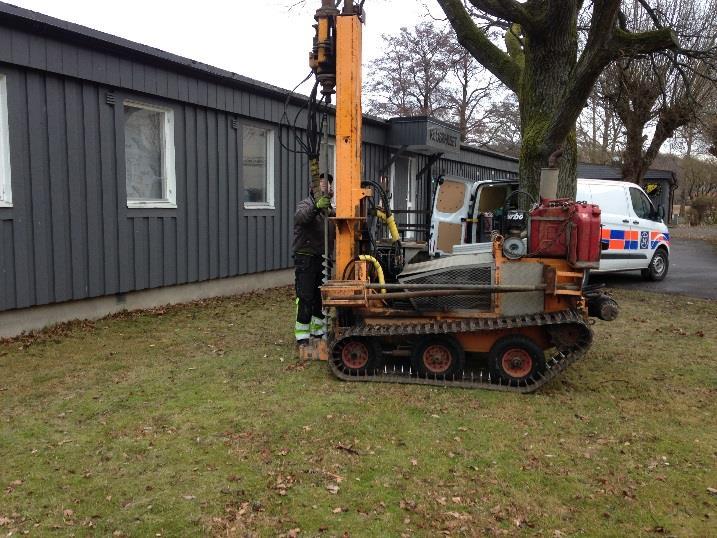

10 RAPPORT För att undvika korskontaminering av proven uttogs varje enskilt prov med en ren engångshandske och rengjord sked. Uttagna jordprover förpackades i kärl, avsedda för laboratorieanalys. Samtliga jordprover analyserades även med PID-instrument (fotojonisationsdetektor) av märket MiniRAE, med avseende på eventuella flyktiga organiska föroreningar (VOC) i jordens porluft. Fältanalys med PID-instrument är att betrakta som indikator och har använts som underlag för urval av prover till laboratorieanalys samt för verifiering och jämförelser av uttagna jordprover och analyser. Uttagna jordprover har i huvudsak analyserats med avseende på BTEX (bensen, toluen, etylbensen, xylen), alifater och aromater, PAH (Polycykliska aromatiska kolväten) och metaller. En del av jordproverna analyserades även med avseende på ph samt organiskt innehåll. Lera Figur , skruvborrning med konventionell geoteknisk borrbandvagn. Fotot visar borrning i provpunkt 16ÅF26. Foto: ÅF Infrastructure AB, Figur , miljöskruvborr i punkt 16ÅF36 (1-2,0 m u my). Här påträffades de högsta halterna av PAH, barium, kadmium och zink Foto: ÅF Infrastructure AB, 2016 Torv Grundvattenprovtagning genomfördes med peristaltisk pump samt bailer, beroende på typ av förorening. Fyra nya grundvattenrör av PEH-plast installerades (16ÅF18, 16ÅF20, 16ÅF24 och 16ÅF27) med filtersand och tätning med bentonit. Omsättnings- och renspumpning (minst tre rörvolymer) utfördes dagen efter installationen och följdes av provtagning cirka fyra timmar senare. Detta för att i möjligaste mån säkerhetsställa att grundvattennivån då återgått till samma nivå som före omsättning. Ur ett grundvattenrör på Delområde 1 som hade installerats den 31/ (16ÅF06) uttogs kompletterande prover för analys, då det befinner sig nära området för planerad förskola. I Tabell 1 återfinns lodat djup, filterlängd och stabiliserad grundvattennivå för respektive provtagningspunkt. Grundvattenproverna uttogs till provtagningskärl erhållna från ackrediterat laboratorium för vidare analys med avseende på petroleumämnen (BTEX, alifater och aromater), PAH och metaller. Rapport Kompletterande MU Hulebäck 1:282 m.fl. Sida 10 (19)

11 RAPPORT Grundvattnet analyserades även på plats med hjälp av ett multiinstrument (YSI - Professional Plus) med avseende på framförallt temperatur, syreinnehåll och ph. Totalt uttogs 142 jordprover och grundvattenprov ur de fem aktuella grundvattenrören. Av dessa har 31 jordprov och samtliga grundvattenprov analyserats på ackrediterat laboratorium (Eurofins Environment). Ett antal asfaltsprover uttogs även för att undersöka eventuell förekomst av stenkolstjära/tjärasfalt. Figur , peristaltisk pump vid provpunkt 16ÅF24. Foto: Infrastructure AB, 2016 Tabell 1. Grundvattendjup, rörlängd och filterlängd för respektive grundvattenrör. Grundvattenprovtagning Provpunkt 16ÅF06 16ÅF18 16ÅF20 16ÅF24 16ÅG27 Provtagningsdatum Journalnummer Stabiliserad grundvattennivå(m.u.my.) 2,25 0,8 0,98 1,41 0,82 Rörlängd (m) Filterlängd (m) Grumligt initialt, Grumligt initialt, Grumligt initialt, Grumligt initialt, Kommentar sedan klart. Ingen sedan klart. Ingen sedanklart. Ingen sedan klart. Ingen föroreningsindika föroreningsindikati föroreningsindik föroreningsindikati tion. on. ation. Grumligt. on. 6 Markanvändning och jämförvärden Ett områdes markanvändning speglar de aktiviteter som antas förekomma inom aktuellt område och därmed vilka grupper som sannolikt kan exponeras och i vilken omfattning exponeringen förväntas ske. Markanvändningen påverkar även de krav Rapport Kompletterande MU Hulebäck 1:282 m.fl. Sida 11 (19)

12 RAPPORT som kan ställas på skydd av naturresurser (markmiljö, grundvatten, ytvatten) inom området. Naturvårdsverkets generella riktvärden anger föroreningshalter i mark under vilka risken för negativa effekter på människor, miljö och naturresurser normalt är acceptabel. I riktvärdesellen används två olika typer av markanvändning för beräkning av Naturvårdsverkets generella riktvärden: Känslig Markanvändning, KM, där markkvaliteten inte begränsar val av markanvändning. Alla grupper av människor kan vistas permanent inom området under en livstid. De flesta markekosystem samt grundvatten och ytvatten skyddas. KM gäller generellt för bostadsmark. Mindre Känslig Markanvändning, MKM, där markkvaliteten begränsar val av markanvändning till t ex kontor, vägar eller industrier. Exponerade grupper antas vara personer som vistas inom området under sin yrkesverksamma tid. Barn och äldre antas vistas tillfälligt inom området. Markkvaliteten ger förutsättningar för markfunktioner som är av betydelse vid mindre känslig markanvändning. Grundvatten (på ett avstånd om 200 m) samt ytvatten skyddas (NV, 5976, 2009). Påvisade halter i jord har inom ramen för denna undersökning primärt jämförts med Naturvårdsverkets generella riktvärden för KM och MKM men erhållna analysresultat har även jämförts med riktvärden för farligt avfall, FA (Avfall Sverige 2007:01). Planerad markanvändning för aktuellt område bedöms främst motsvara KM eftersom bostäder och förskola planeras att byggas inom aktuellt planområde. Högre halter kan i vissa fall accepteras i vägbanor, parkeringsytor etc. I nästa steg inför schaktarbete och utifrån planerade delområden som berörs av schaktning etc., kan även nivåer för MÄRR (mindre än ringa risk) (NV handbok 2010:1, Återvinning av avfall i anläggningsändamål) vara aktuellt för jämförelser. MÄRR används avseende avfall som ska återvinnas för anläggningsändamål, dock inte för så kallad kvittbildning. Nivå för mindre än ringa risk bedöms som en nivå när risken är mindre än ringa och återvinning av avfallet kan användas utan anmälan till den kommunala nämnden och det inte finns andra föroreningar som påverkar risken och användningen inte sker inom ett område där det krävs särskild tillsyn. Nivågränserna för MÄRR har även inkluderats i jämförelsetabellen i Bilaga 2.4. Då ett antal parametrar/krav dock ska vara uppfyllda för att anläggningsmålet och tillämpningen av ovanstående handbok ska vara uppfyllda, utgår resonemang och ställningstagande i nedanstående resultatdel, slutsatser och diskussion i första hand utifrån jämförelse med KM och MKM som är generellt styrande. Gällande grundvatten har analyserade halter jämförts med SGU:s bedömningsgrunder för grundvatten (metaller), SPBI:s branschspecifika riktvärden (petroleumämnen och PAH: er). Rapport Kompletterande MU Hulebäck 1:282 m.fl. Sida 12 (19)

13 RAPPORT 7 Resultat En översiktskarta över undersökningsområdet med samtliga provtagningspunkter, inklusive färgkodning, återfinns i Bilaga 1. Översiktskartan åskådliggör analysresultaten från både den översiktliga miljötekniska markundersökningen (31/5-2/6 2016) såväl som från den kompletterande (29-30/ ). Fältanalysprotokoll med jordartsbedömning, provtagningsdjup för respektive jordprov, urval av prov till laboratorieanalys och resultat från fältanalys med PID-instrumentet samt övriga noteringar från fältarbetet vid den kompletterande undersökningen, återfinns i Bilaga 2.1 för prover tagna med jordskruvborr samt Bilaga 2.2 för handgrävda gropar. Fältanalysprotokoll för grundvattenprovtagning återfinns i Bilaga 2.3 och en sammanställning över samtliga analyserade jordprover inkl. djupnivåer återfinns i Bilaga 2.4. Erhållna resultat från respektive analyserat jordprov jämförs där mot Naturvårdsverkets generella riktvärden, KM och MKM, såväl som FA och MÄRR. Vidare återfinns laboratorieanalysrapporter för jord i Bilaga 3.1 samt för grundvatten i Bilaga 3.2. Resultatet redovisas nedan per delområde samt uppdelat efter analyser avseende jord respektive grundvatten. 7.1 Jord De flesta av de 22 jordskruvborrprover som utvaldes för analys var uttagna från 1-2 meters djup i jordprofilen, med ett par prover från djupare i markprofilen. Sammanlagt nio prover ifrån de handgrävda groparna (<0,6 meter) analyserades också, för att få en bild av föroreningssituationen i det ytliga marklagret i området. De högsta påträffade halterna av föroreningar påträffades på ett djup om 0-0,2 meter (16ÅFPG20), 1-1,4 meter (16ÅF29) samt 1,5-2 meter (16ÅF36) och utgjordes av metaller och PAH Delområde 1 I den västra delen av Delområde 1, runt klubblokalerna vid idrottsplatsen, återfinns jordskruvborrpunkterna 16ÅF26-30 samt de handgrävda provgroparna 16ÅFPG Av dessa utfördes analyser på samtliga jordskruvborrpunkter samt på provgroparna 16ÅFPG Bland dessa överskreds KM och/eller MKM vid tre punkter. Vid 16ÅF28, belägen norr om den östra klubbstugan överskreds KM för zink. Vid 16ÅFPG16, belägen strax norr om 16ÅF28 överskreds KM för PAH-H. Vid 16ÅF29, belägen söder om denna överskreds KM för PAH-H, arsenik och kadmium samt MKM för barium, koppar, bly och zink. I den centrala delen av Delområde 1, mellan Massetjärnen och Idrottsplatsen, återfinns jordskruvborrpunkterna 16ÅF31-16ÅF34 samt de handgrävda provgroparna 16ÅFPG Av dessa utfördes analyser på samtliga jordskruvborrpunkter samt på provgroparna 16ÅFPG Vid 16ÅF34 överskreds KM för PAH-M, PAH-H, bly samt zink. Vid 16ÅFPG19 överskreds KM för PAH-M och PAH-H. Dessa överskred även riktvärdet för MKM vid 16ÅFPG20. Vid 16ÅFPG21 överskreds KM för PAH-H samt zink. I den norra delen av Delområde 1, runt volleybollplanen, återfinns jordskruvborrpunkterna 16ÅF35-36 samt den handgrävda provgropen 16ÅFPG23. Analyser utfördes på prover uttagna från samtliga punkterna. Vid 16ÅF35 överskreds KM för PAH-M och PAH-H. Vid 16ÅF36 överskreds KM för arsenik, kadmium, koppar Rapport Kompletterande MU Hulebäck 1:282 m.fl. Sida 13 (19)

14 RAPPORT och bly. MKM överskreds även för PAH-M, PAH-H och barium. För zink påträffades halter som överskrider riktvärdet för farligt avfall (FA). Vid 16ÅFPG23 överskreds KM för bly. Fyra provpunkter på Delområde 1 analyserade även med avseende på ph. ph på analyserade prover befanns vara 6,1-7, Delområde 2 Delområde 2 är lokaliserat på parkeringsplatsen väster om klubblokalerna och där återfinns jordskruvborrpunkterna 16ÅF Analyser utfördes på prover uttagna från samtliga punkter. Vid 16ÅF25 överskreds riktvärdet för KM för PAH-H Delområde 3 Delområde 3 utgörs av Hulelyckans förskola och där återfinns jordskruvborrpunkterna 16ÅF17-19 samt de handgrävda provgroparna 16ÅFPG Av dessa analyserades prover uttagna ifrån 16ÅF17, 18 samt ifrån 16ÅFPG12. Riktvärdet för KM överskreds inte för något analyserat prov Delområde 4 Delområde 4 utgörs av fastigheten Hulebäck 1:505 och där återfinns jordskruvborrpunkterna 16ÅF20-22 samt den handgrävda provgropen 16ÅFPG11. Analyser utfördes på prover uttagna från samtliga punkter. Vid 16ÅF22 överskreds riktvärdet för KM för PAH-H. Ett av proverna analyserades även med avseende på ph, vilken befanns vara 6,9 för analyserat prov. 7.2 Grundvatten Grundvattenprover uttogs ur fem grundvattenrör, varav fyra nyinstallerade (16ÅF18, 20, 24 och 27) samt ett som hade installerats vid den föregående provtagningen (16ÅF06). Lokalisering av grundvattenrören utifrån delområden: Delområde 1 16ÅF06 samt 16ÅF27 (södra delen) Delområde 2 16ÅF24 Delområde 3 16ÅF18 Delområde 4 16ÅF20 Ingen av de uttagna grundvattenproverna påvisade halter av BTEX, alifater, aromater eller PAH över laboratoriets rapporteringsgräns. I Tabell 2 redovisas påvisade halter av metaller i jämförelse med SGU: s bedömningsgrunder för grundvatten (SGU, 2013:01). Det ska noteras att halterna i Tabell 2 redovisas i µg/l medan de i analysprotokollen redovisas i mg/l. Metaller förekommer naturligt i jord, berg och vatten, vilket innebär att halter ofta påvisas även i områden där ingen eller liten påverkan har skett. Låg halt av arsenik påträffades i provpunkt 16ÅF24 samt låg halt av kadmium i provpunkt 16ÅF27. Vidare uppmättes låga halter av krom i provpunkterna 16ÅF24 samt 16ÅF27. Nickel påträffades i låga halter provpunkterna 16ÅF06, 18 och 27 samt i måttliga halter i provpunkt 16ÅF24. Zink påträffades i måttliga halter provpunkterna 16ÅF06 och 27 såväl som i låg halt i provpunkt 16ÅF24. Resterande metaller uppmättes endast i mycket låga halter. Det bör observeras att laboratoriets rapporteringsgräns för kvicksilver är i nivå med hög/mycket hög nivåhalt. Rapport Kompletterande MU Hulebäck 1:282 m.fl. Sida 14 (19)

15 RAPPORT Inget grundvattenprov överskred dock rapporteringsgränsen gällande kvicksilver vilket även kan relateras till gränsen för otjänligt dricksvatten vilket inte överskrids för kvicksilver. Grundvattnet i de fem aktuella grundvattenrören analyserades även på plats med hjälp av ett multiinstrument (YSI -Professional Plus) med avseende på främst temperatur, syrehalt samt ph. Resultatet redovisas i Tabell 3. Tabell 2. Analysresultat av metaller i grundvattenprov och SGU: s bedömningsgrunder för grundvatten. Samtliga halter anges i µg/l. Analys för prov från grundvattenröret 16ÅF06 som genomfördes har även bifogats för att möjliggöra jämförelse. Ämnen/Klass Mycket låg halt Låg halt Måttlig halt Hög halt Mycket hög halt 16ÅF06 16ÅF06 16ÅF18 16ÅF20 16ÅF24 16ÅF27 Datum Arsenik < ,1 0,5 0,87 <0,2 1,2 0,42 Barium Bly <0,5 0, ,28 0,35 0,059 <0,05 0,13 0,29 Kadmium <0,1 0,1-0,5 0, <0,02 <0,02 <0,02 <0,02 <0,02 0,022 Kobolt ,3 1 4,8 <0,02 6,1 1,2 Koppar < ,8 1 7,1 <0,02 3,5 1,6 Krom <0,5 0, ,05 0,3 <0,02 0,36 <0,02 1,5 0,87 Kvicksilver <0,005 0,005-0,01 0,01-0,05 0,05-0,1 0,1 <0,1* <0,1* <0,1* <0,1* <0,1* <0,1* Nickel <0,5 0, ,2 1,2 1,8 <0,02 3 0,98 Vanadin ,22 0,51 0,52 0,69 1,3 1,9 Zink < ,4 <1 6,2 33 *under rapporteringsgräns men motsvarar mycket hög halt. Kan även relateras till gränsen för otjänligt dricksvatten vilken därmed underskrids. Tabell 3. Analysresultat temperatur, syreinnehåll samt ph från respektive grundvattenrör. Grundvattenprovtagning - Multiinstrument Provpunkt C DO% DO mg/l ph 16ÅF06 9,4 81,7 9,3 6,32 16ÅF18 8,3 56,8 6,53 6,08 16ÅF20 9,6 51,9 6,8 7,19 16ÅF24 11,5 46,4 5,03 6,18 16ÅF27 8, ,5 6,06 Rapport Kompletterande MU Hulebäck 1:282 m.fl. Sida 15 (19)

16 RAPPORT 8 Slutsatser 8.1 Jord En riskbedömning i form av jämförelser av påvisade halter med Naturvårdsverkets generella riktvärden för KM och MKM har genomförts. Sammantaget kan det konstateras att förorening över KM, MKM samt FA (i enskild punkt),förekommer i ett antal punkter på aktuellt undersökningsområde. Vidare ingår i sammanställningen i Bilaga 2.4 även jämförelser med MÄRR, som kan vara aktuellt i samband med återanvändning av jordmassor i området. Planerad markanvändning för större delen av planområdet bedöms generellt motsvara KM då både bostäder och förskola med tillhörande utegård planeras att uppföras inom området. Avsteg från KM kan i vissa fall accepteras i delområden som exempelvis nyttjas för vägar, parkmark etc. Detta efter samråd med tillsynsmyndigheten och även utifrån risk för exponering, djup till förorening, föroreningstyp etc. Det är främst i Delområde 1 som höga föroreningshalter har noterats. Där överskrids riktvärdet för MKM vid tre provtagningspunkter; 16ÅF29, 16ÅFPG20 samt 16ÅF36. Vid den sistnämnda punkten överskrids även riktvärdet för FA (för zink). Vid ytterligare sju provtagningspunkter på Delområde 1 överskreds riktvärdet för KM (16ÅF28, 16ÅFPG16, 16ÅFPG19, 16ÅFPG21, 16ÅF34, 16ÅF34 samt 16ÅF35). De ämnen som påträffades i halter över riktvärdena för KM, MKM och FA var PAH:er och metaller. Gällande petroleumämnen (alifatiska och aromatiska kolväten samt BTEX) påträffades endast föroreningshalter över laboratoriets rapporteringsgräns på en punkt på hela området, 16ÅF23, vilken återfinns på Delområde 2 och utgörs av en parkeringsplats. Denna halt överskred dock inte riktvärdet för KM. På Delområde 2 överskreds KM endast vid en punkt, 16ÅF25 och då för PAH-H. I utkanten av Delområde 2 (mot Hulebäcksgymnasiet), påträffades dock halter över MKM i en punkt (16ÅF11) vid den tidigare utförda undersökningen. På Delområde 3 överskreds inte KM för något analyserat prov och på Delområde 4 endast i en punkt, för PAH-H vid provpunkt 16ÅF22. Det är viktigt att ha i åtanke att i de flesta fall har endast en djupnivå från respektive provpunkt analyserats. Påträffade föroreningar kan därför vara lokala för de djup där de påträffats och inte vara helt representativa för hela jordprofilen på provtagningspunkten ifråga. På samma sätt kan förorening förekomma på andra djup än de som har analyserats för de provtagningspunkter där riktvärdet för KM inte har överskridits. Med detta i åtanke så ger ändå genomförd provtagning med påföljande analysresultat en indikation om vilka områden som kan anses vara sannolikt rena respektive förorenade, vilket kan styra vilka avhjälpande åtgärder samt massahanteringsstrategier som är lämpliga på respektive område. Resultatet av genomförd provtagning och analys ger en tydlig indikation om att det främst är den östra delen av Delområde 1 som uppvisar en förhöjd föroreningsbild. Orsaken kan vara verksamheter som historiskt bedrivits på platsen men att Massetjärnens flera gånger har svämmat över på aktuellt område kan säkert också spela in. Det ska tilläggas att förhöjda halter av metaller och PAH ofta förekommer i de ytliga marklagren i urban miljö. Inom ramen för denna kompletterande miljötekniska markundersökning har provtagning och analys på utförts dels på områden som det inte tidigare utförts provtagning på, dels förtätat provpunkter på områden där provtagning tidigare har genomförts. Resultatet ger en tydlig indikation om den spatiala utbredningen av markföroreningar i det aktuella området. De föroreningar som förekommer inom Rapport Kompletterande MU Hulebäck 1:282 m.fl. Sida 16 (19)

17 RAPPORT Delområdena 2, 3 samt 4 överstiger generellt inte KM, även om ett par undantag finns, vilka kan antas vara punktvisa föroreningar. På Delområde 1 har den förtätning av provtagningspunkterna, som gjorts i avgränsningssyfte, kunnat ge en tydlig indikation om att mark där riktvärdet för KM överskrids förekommer runt den östra klubbstugan, i den östra delen närmast Massetjärnen samt i den norra delen av området. Marken runt den västra klubbstugan samt i den västra delen av området, angränsande idrottsplatsen verkar inte innehålla föroreningar till samma grad. 8.2 Grundvatten I uttagna grundvattenprover har inga halter för petroleumämnen eller PAH:er uppmätts över laboratoriets rapporteringsgräns. Gällande metaller så har generellt högst halter uppmätts i Delområde 1, med måttliga halter av zink från uttagna grundvattenprover ifrån 16ÅF06 och 16ÅF24. Låga halter nickel förekom även på 16ÅF06, såväl som på 16ÅF27, där även låga halter av krom och kadmium påträffades. Från grundvattenröret på Delområde 2, 16ÅF24, påträffades låga halter av arsenik, krom och zink, såväl som måttliga halter av nickel. Grundvattenröret på Delområde 3 uppvisade endast låga halter av nickel medan grundvattenprover ifrån Delområde 4 endast uppvisade mycket låga halter. Poängteras bör att metaller förekommer naturligt i berg, jord och vatten, vilket innebär att halter av flera metaller kan påvisas även om ingen mänsklig påverkan har skett. 8.3 ph ph mätning genomfördes i fält för i samtliga grundvattenrör. Fem jordprover analyserade även med avseende på ph. Generellt befanns ph för både jord och vatten vara 6,08>7,3 vilket inte kan anses vara anmärkningsvärt. De flesta svenska jordar är svagt sura (ph<7) på grund av påverkan av kolsyra, organiska syror och utlakning av vittringsprodukter. 9 Rekommenderade åtgärder Den kompletterande miljötekniska undersökningen har i stort bekräftat den föroreningssituation som påvisades i den tidigare utförda undersökningen ( ), med föroreningar koncentrerade till norra Delområde 1, angränsande mot Massetjärnen samt mot Hulebäcksgymnasiet. Den kompletterande undersökningen har vidare kunnat bekräfta att föroreningssituationen generellt är låg i övriga delområden, se Bilaga 1. I syfte att i största möjliga utsträckning utesluta risk för människor som kommer att bo och vistas i området, efter det att detaljplanen för området har implementerats, rekommenderas åtgärderna enligt nedan. 9.1 Delområde 1 På Delområde 1 planeras uppförande av förskola samt ny skolgård. Att föroreningar som överstiger riktvärdena för KM såväl som MKM påträffats inom det framtida planområdet föranleder att mer omfattande schaktning är lämpligt här. Det planerade uppförandet av förskola samt ny skolgård inom Delområde 1 uppskattas ta en areal om cirka 4500 m 2 i anspråk. Det kan inom detta område vara en lämplig åtgärd att schakta bort den översta 0,5-1 metern mark, vilket skulle ge upphov till massor med en volym om cirka m 3, vilket motsvarar ca ton. Rapport Kompletterande MU Hulebäck 1:282 m.fl. Sida 17 (19)

18 RAPPORT Kostnaden för saneringsåtgärder, vilket innefattar entreprenad, deponering samt miljökontroll beräknas uppgå till cirka 800 kr/ton, vilket ger en sammanlagd kostnad på 3,24-6,48 MSEK. En föroreningsgrad över riktvärdet för KM för området i stort har då antagits då halterna i de olika punkterna varierar stort. De bortschaktade massorna bör därefter ersättas med rena massor för att i största möjliga utsträckning utesluta risk för människor som kommer att bo och vistas i området. Ovanstående räkneexempel är baserat på redovisade antaganden och utgör således inte någon faktisk beräkning utan syftar endast till att ge en uppskattning om förväntad storleksordning på kostnad förknippad med att åtgärda föroreningssituationen inom området ifråga. På vissa delar av området, där högre halter har påvisats, främst närmare Massetjärnen, kan ytterligare schaktning vara nödvändigt. Miljökontroll exempelvis i rutnät över Delområde 1, för att möjliggöra klassificering och slutprovtagning i schaktbotten över området bör även utföras. Resultaten ifrån denna utgör därmed även underlag för om kompletterande åtgärder krävs på vissa delar inom området för att säkerställa att ingen risk föreligger för människors hälsa eller för miljön. Föroreningarna som påvisats är dock generellt inte flyktiga och en bortschaktning av 0,5-1 m som ersätts med nya massor, skulle därmed innebära mindre risk för att människor kan komma att exponeras för de underliggande massorna. Utifrån nu erhållna resultat kan även konstateras att föroreningshalterna är lägre i området mot fotbollsplanen jämfört med området närmare Massetjärnen där det i flera punkter påvisas halter över MKM. 9.2 Delområde 2-4 Marken i Delområde 2, 3 samt 4 har i stor utsträckning befunnits underskrida riktvärdena för KM, med punktvisa undantag. Vid eventuell schaktning kommer jordmassor ifrån dessa områden i stor utsträckning troligen kunna nyttjas för återanvändning i den utsträckning det är tekniskt möjligt alternativt deponeras på lämplig deponi utifrån föroreningsgrad. I dessa fall ska även nivågränserna för MÄRR beaktas och samråd med tillsynsmyndigheten ske. Lokal förorening kan dock inte uteslutas även i dessa områden då det i enstaka provpunkt påvisats halter över KM och kompletterande miljöprovtagning kan därmed i samband med kommande schaktarbete vara motiverat i klassificeringssyfte och särskilt om föroreningsmisstanke (syn, lukt etc.) uppstår. I Delområde 2 påvisades exempelvis förorening över MKM i en punkt (16ÅF11). Vid nu kompletterande undersökning med punkter i nära anslutning till denna punkt, påvisades inga halter över vare sig KM eller MKM. I samband med schaktarbete bör dock kompletterande provtagning genomföras i anslutning till 16ÅF11 om schaktning planeras i detta område som dock ligger i områdets ytterkant mot Hulebäcksgymnasiet. Här kan det även vara lämpligt att området nyttjas som vägbana etc. för att därmed minska exponeringsgraden för människor som vistas i området. Miljökontroll av bortschaktade massor kommer också att krävas i klassificeringssyfte. Rapport Kompletterande MU Hulebäck 1:282 m.fl. Sida 18 (19)

19 RAPPORT 9.3 Övriga åtgärder Inför kommande schaktarbete ska även en anmälan om avhjälpande åtgärder upprättas. Detta då schaktning och transport av förorenad jord är en anmälningspliktig åtgärd enligt förordningen om miljöfarlig verksamhet och miljöskydd, SFS 1998: I anmälan ska även miljökontroll, deponi, rutiner för länshållning mm beskrivas. Ovanstående åtgärder bör diskuteras och utföras i samråd med tillsynsmyndigheten i Härryda kommun. Denna rapport skall i enlighet med Miljöbalkens upplysningsplikt redovisas för tillsynsmyndigheten vilket i det här fallet är Miljöförvaltningen i Härryda kommun. Rapport Kompletterande MU Hulebäck 1:282 m.fl. Sida 19 (19)

20 D 300 BTG á , ,66 1: KG S:13 52,66 1:597 1:523 53,4 5 All én KG , ,44 54,38 4:29 Relining Aarsleff clipp DIM Backventil 1 1: D 225 BTG D 500 BTG V 150 GJJ S 400 BTG 1:114 1:614 54,58 Ventil till 4:29 V 63 GJJ , Avs ättning till fast 4: KG :255 54, ,77 53,6 54, :575 54, S 160 PP D 160 PP 54,33 B3a Backventil 4:164 1:211 KG ,05 1: ,8 54, V 63 PE (Privat) V 75 Gjj S V 100 GJJ S 225 BTG V 50 PEM 54,28 54,2 54, ,67 ") SV 50 Ventil 1:297 1:197 P 54,15 54,83 B3b 54, :202 Relining Aarsleff clipp DIM :528!( 53,93 B äckvägen :645 54,12 Backventil :517 D 225 BTG All én 1:624 1:872 S 225 BTG V Osäkert läge 4:102 P , :119 53,54 1: Delområde 4 S 16ÅF21 16ÅF22 16ÅF20!(!( S 1:505 S L 16ÅFPG11 S! 1:122 16ÅF01 S 225 BTG Relining Aarsleff clipp DIM 225 1:115 1:597 Fbp 4:102 1: V 32 PEM SV 32 Ventil G ärdesvägen 1:597 52, Idrottsv ägen 1:112 1:198 HULEB ÄCK ,05 1: D 225 BTG Tr ädgårdsvägen 1: ink 1: ink! s cq S 225 BTG D 110 D 300 BTG V PEM 63 1:152 V PE 100 Br ädd utg 1:199 brädd ink V 100 GJJ 52,75 1: S 1:123 S L S 16ÅF04 16ÅFPG02 S S!( S 16ÅFPG13 1:217 52, PVC D 225 BTG V Gjj ,85 V Gjj 95 D 300 PVC D 225 BTG 54,15 16ÅF19 16ÅF18 C2d!( 16ÅF02! 1:118 Fbp PRIVAT LEDNING 1: ink utg 51,73 S: S 225 BTG Relining Aarsleff clipp DIM 225 1:127!( S L ") S 16ÅFPG12! S L16ÅF03 1:124 S 16ÅFPG01S! S 16ÅF05! 16ÅF10 1:116 S 51,98 1:147 " Kg ,53 1: ,46 1:128 S : Relining Aarsleff clipp DIM 225 1:125 D 225 BTG 1: :151 G ärdesvägen :510 1: :140 1:129 1:126 S S 16ÅF09 16ÅF25 1:117 Delområde 2 51,47 16ÅF23 16ÅFPG08 " S S S Delområde 3!( " 16ÅFPG03 16ÅFPG07 16ÅF24 S L 16ÅFPG09 S!(!( S! 51,57 1:282 1:141 V 40 PEH S 150 PVC S 225 BTG Relining Aarsleff clipp DIM ÅF11 Kg ,63 1: :137 51, :481 tr 16ÅF26 ädkrona 4:7 Kg V ÄRMEKULVERT 51,26 51,52 1:609 4:28 Ö verasfalterad ej i drift ! SE REL-RITN BA:33 Kg Huleb äcksvägen HULEB ÄCK 51,35 S:10 1:530 1:130 51,41 16ÅF13 16ÅFPG16 16ÅFPG10 16ÅF27 16ÅF12 S! S S!( S ")!( S 16ÅF28 S S 16ÅFPG15 L 16ÅFPG14 16ÅF14 S!( S Delområde S 150 BTG D 150 BTG S 225 BTG Relining Aarsleff clipp DIM 225 1:133 1:132 1:142! S ") S!( Ö verfylld i funktion V 63 16ÅF29 Y1 50 1:304 Relining AARSLEFF CIPP , C2c 1:134 16ÅFPG04 S S!( S 16ÅF30 S S L :49 S 250 PVC!( Fbp 1: C1c S 110 V 40 D ÅF33 S 16ÅF31 V 150 SGJ! 1:286 Relining AARSLEFF CIPP ,45 S 160 V 150 PVC C1a S 225 BTG Relining Aarsleff clipp DIM , Botten D160 1:134 S 250 PVC D 200 PVC AV till 19A och 10B S Fbp 1:282 51!( Relining AARSLEFF CIPP :135 S 250 PVC V 150 SGJ S ")!( 16ÅFPG05 S!( " S ") S ") 16ÅFPG20 S!( ") S S 16ÅFPG17 Dr änbrunn Ink? Ink Utg SERVIS EJ I BRUK 51 S V 150 SGJ : D 200 PVC 50 S 300 PVC V 160 PE Axanders Avloppspumpstation 1:85 MATERIAL- BYTE C1b 400 PVC 51,21! S ") S 16ÅF35 S! S 16ÅF08 16ÅFPG22 16ÅF C2b ÅFPG06 D 150 BTG 50 D 160 PP! S L 16ÅFPG19 S 16ÅF32 16ÅF15 16ÅFPG18! S 16ÅF06!( Relining AARSLEFF CIPP? 16ÅF16 16ÅF07 16ÅFPG Ink Utg ÅFPG23 16ÅF36 50,66 OMR ÅDE KOLLEKTORANL FÖR ÄGGNING SE REL-RITN BA: OS ÄKERT LÄGE 51 Massetjärn 1: M ÄTNINGSBRUNN NIVÅ KABELSKYDDS NÖDUTL RÖR BRA 300 PVC Relining AARSLEFF CIPP cf s cf ink utg Meter D 225 1: S Beteckningar Ø Koordinatsystem: Höjdsystem: Ursprung underlagskarta: ÅF INFRASTRUCTURE Tel: UPPDRAG NR RITAD AV HANDLÄGGARE Oskar Karlsson Oskar Karlsson ANSVARIG Tobias Kahnberg ± Störd provtagning jord Laboratorieanalys Fältanalys Grundvattenrör <KM (under känslig markanvändning) >KM (över känslig markanvändning) >MKM (över mindre känslig markanvändning) >FA (över riktvärdet för farligt avfall) SWEREF 99 TM RH2000 Stadsbyggnadskontoret Miljöteknisk markundersökning Hulebäck 1:282 m.fl. Härryda kommun Översikt provtagning GRANSKAD AV Tobias Kahnberg DATUM GRANSKNINGSDATUM REV. DATUM FORMAT SKALA BILAGA/RITNINGSNUMMER A3 1:1 300 Bilaga 1 Mall reviderad , Fastställd av: Fredrik Delblanc

21 Bilaga 2.1 FÄLTPROTOKOLL Projekt: Hulebäck 1:116 m.fl. Laboratorium: Eurofins AB Projektnummer: Entreprenör: GeoInvest Holding AB Uppdragsansvarig: Tobias Kahnberg Väderlek: sol, ca 8 C Provtagare: Oskar Karlsson och Kalibreringsgas: Isobutylen (100ppm) Provtagningsdatum: /30 Antal jordprover: 129 (skruvprovtagning) Syfte: Kompletternade MU inför ändring av DP vid Hulebäck Antal vattenprover: 5 Provtagningslokal: Hulebäck, Mölnlycke Provmärkning Djup (m u my) Jordart VOC (ppm)* Obs. GV-yta Notering Lab. analys (m u my) 16ÅF17 0-0,5 silesa <1 Inslag av tegel *Laktest uttaget. *0,5-1,0 mule <1 Mycket organiskt material 1-1,3 silesa 0,7 Mycket mörka inslag X 1,3-2 Le <1 2-2,6 Le <1 2,6-3 sale <1 16ÅF18 0-0,5 Mu <1 Inslag av tegel X Grundvattenrör 0,5-1 mule <1 Mycket organiskt installerat. 2 st filter. 1-1,5 sisa <1 X Fuktigt 1,5-2 mule <1 Mycket organiskt, torvinslag 2-2,5 Sa 0,8 Mycket fuktigt 2,5-3 Sa 1,5 Mycket fuktigt X 16ÅF19 0-0,4 musale <1 0,4-1,0 sile <1 Brun lera. 1,0-1,5 Sa 0,5 X Grövre material. Grundvattennivå 1,5-2 Sa 0,8 Grövre material. 2-2,5 Sa 0,5 Grövre material. 2,5-3 Sa <1 Grövre material. 16ÅF20 0,5 F(saGr) 1,3 Grundvattenrör 0,5-0,7 sale 1,5 installerat. 0,7-1,0 Le 1,4 Mörkt och organiskt X 2 st filter, 3 m rör. 1-1,5 lesa <1 Finkorningt, mörkt Asfaltsprovt uttaget. 1,5-2 Något grövre, fuktigt. Grundvattennivå. lesa <1 X 2-2,5 Sa 1 Mycket fuktigt, grå sand. 2,5-3 tsa <1 Mycket fuktigt, inslag av torv. *VOC: (Volatile Organic Compounds); fältanalys utförd med ett PID-instrument. Mätningen syftar främst till att ligga till grund för vidare undersökningar samt beslut om vilka prover som det behövs ackrediterad analys på. Jordarter enl SGF:s beteckningssystem St = sten Si = silt Bl = block F = fyllnadsmassor Gr = grus Le = lera B = berg Sa = sand Mn = morän Let= torrskorpelera Mu = mull T=torv f = fin m = mellan g = grov

22 Bilaga 2.1 FÄLTPROTOKOLL Projekt: Hulebäck 1:116 m.fl. Laboratorium: Eurofins AB Projektnummer: Entreprenör: GeoInvest Holding AB Uppdragsansvarig: Tobias Kahnberg Väderlek: sol, ca 8 C Provtagare: Oskar Karlsson och Kalibreringsgas: Isobutylen (100ppm) Provtagningsdatum: /31 Antal jordprover: 129 (skruvprovtagning) Syfte: Kompletternade MU inför ändring av DP vid Hulebäck Antal vattenprover: 5 Provtagningslokal: Hulebäck, Mölnlycke Provmärkning Djup (m u my) Jordart VOC (ppm)* Obs. GV-yta Notering Lab. analys (m u my) 16ÅF21 0-0,7 grsa 3,1 X Asfaltsprovt uttaget. 0,7-1 sisa 1 Grått material. 1-1,5 sisa 0,8 X Fuktigt. Grundvattennivå. X 1,5-2 tsisa 1 2-2,5 Le <1 2,5-3 Le <1 16ÅF22 0-0,5 samu <1 0,5-1 musale <1 X 1-1,5 sisa <1 1,5-2 sisa <1 X Mycket fuktigt. Grundvattennivå. 2-2,5 Le <1 2,5-3 Le <1 16ÅF23 0-0,5 F (stgr) 4,7 Asfaltsprovt uttaget. 0,5-1 F (lestgr) 1 X 1-1,4 sile 4 1,4-1,6 tle 2 Mörkare, organiskt innehåll. 1,6-2,0 sisa 1,7 Fuktigt. 2-2,4 sisa 1,3 Fuktigt. 2,4-3,0 sile <1 Hård lera. 16ÅF24 0-0,5 samu <1 Inslag av rötter. Grundvattenrör 0,5-1 samu 1 Mycket torrt, inslag av rötter. installerat. 1-1,5 mule <1 Brunfärgat. X 2 st filter, 4 m rör. 1,5-2 sasi 0,9 Grått, aningen fuktigt. 2-2,4 T 1,2 2,4-3 sasile <1 3-3,5 Mycket fuktigt. sisa <1 X Grundvattennivå. 3,5-4 sisa <1 Mycket fuktigt. *VOC: (Volatile Organic Compounds); fältanalys utförd med ett PID-instrument. Mätningen syftar främst till att ligga till grund för vidare undersökningar samt beslut om vilka prover som det behövs ackrediterad analys på. Jordarter enl SGF:s beteckningssystem St = sten Si = silt Bl = block F = fyllnadsmassor Gr = grus Le = lera B = berg Sa = sand Mn = morän Let= torrskorpelera Mu = mull T=torv f = fin m = mellan g = grov

23 Bilaga 2.1 FÄLTPROTOKOLL Projekt: Hulebäck 1:116 m.fl. Laboratorium: Eurofins AB Projektnummer: Entreprenör: GeoInvest Holding AB Uppdragsansvarig: Tobias Kahnberg Väderlek: sol, ca 8 C Provtagare: Oskar Karlsson och Kalibreringsgas: Isobutylen (100ppm) Provtagningsdatum: /31 Antal jordprover: 129 (skruvprovtagning) Syfte: Kompletternade MU inför ändring av DP vid Hulebäck Antal vattenprover: 5 Provtagningslokal: Hulebäck, Mölnlycke Provmärkning Djup (m u my) Jordart VOC (ppm)* Obs. GV-yta Notering Lab. analys (m u my) 16ÅF25 0-0,5 sasimu 0 0,5-1 sasimu 0 X 1-1,6 musa 0 1,6-2 sasi <1 2-2,4 sit 1 Organiskt 2,4-3,0 sasile <1 3-3,5 Mycket fuktigt. Sa <1 X Grundvattennivå. 3,5-4 Sa <1 Mycket fuktigt. 16ÅF26 0-0,5 stsamu 1 *Laktest uttaget. 0,5-1 mustsisa <1 *1-1,5 sasi <1 1,5-1,8 sile 0 1,8-2,0 sit 1,2 X 2-2,5 Fuktigt. sisa 0 X Grundvattennivå. 2,5-3 sisa 0 Fuktigt. 16ÅF27 0-0,3 Mu <1 Grundvattenrör 0,3-0,6 grmule <1 Inslag glas Brunfärgad sand. 0,6-1,0 installerat. sisa <1 Organiskt innehåll. 2 st filter, 3 m rör. 1-1,5 sisa <1 Fuktigt, grågult. 1,5-2 Sa <1 Fuktigt, grågult. 2-2,3 tsasi <1 2,3-2,5 tsile <1 Mörkt lager, fuktigt. 2,5-3 tsile <1 Mörkt lager, fuktigt. X 16ÅF28 0-0,5 Mu <1 *Laktest uttaget. 0,5-1 mule <1 Brun lera 1-1,5 sisa <1 1,5-1,8 sisa <1 1,8-2 Le <1 Mörk/svart lera. X *2-2,5 sasile <1 Brunt, kletigt. *2,5-3 sasile <1 Brunt, kletigt. *VOC: (Volatile Organic Compounds); fältanalys utförd med ett PID-instrument. Mätningen syftar främst till att ligga till grund för vidare undersökningar samt beslut om vilka prover som det behövs ackrediterad analys på. Jordarter enl SGF:s beteckningssystem St = sten Si = silt Bl = block F = fyllnadsmassor Gr = grus Le = lera B = berg Sa = sand Mn = morän Let= torrskorpelera Mu = mull T=torv f = fin m = mellan g = grov

24 Bilaga 2.1 FÄLTPROTOKOLL Projekt: Hulebäck 1:116 m.fl. Laboratorium: Eurofins AB Projektnummer: Entreprenör: GeoInvest Holding AB Uppdragsansvarig: Tobias Kahnberg Väderlek: sol, ca 8 C Provtagare: Oskar Karlsson och Kalibreringsgas: Isobutylen (100ppm) Provtagningsdatum: /31 Antal jordprover: 129 (skruvprovtagning) Syfte: Kompletternade MU inför ändring av DP vid Hulebäck Antal vattenprover: 5 Provtagningslokal: Hulebäck, Mölnlycke Provmärkning Djup (m u my) Jordart VOC (ppm)* Obs. GV-yta Notering Lab. analys (m u my) 16ÅF29 0-0,5 grmusisa <1 Inslag av tegel 0,5-1 Mycket tegelinslag. grmusisa 0 Grusigt svart inslag. 1-1,4 Inslag av spik och tegel. lesagr <1 X Fuktigt. Grundvattennivå. 1,4-2 sasit <1 Fuktigt X 2-2,5 tsasi 1 Fuktigt 2,5-3 tsisa <1 Fuktigt 16ÅF30 0-0,5 musa <1 0,5-1 grsa <1 Mörkt, nästan svart. 1-1,7 grsa <1 Fuktigt, mörkt. X 1,7-2 sisa 1,5 Fuktigt, mörkt. 2-2,5 tsisa <1 2,5-3 tsisa <1 16ÅF31 0-0,5 grmusa <1 0,5-1 grsa 1 1-1,7 Mörk sand. Organiskt innehåll. Fuktigt. Grundvattennivå. Sa <1 X 1,7-2 sasi 1,5 2-2,5 tsisa 1,5 X 2,5-3 sisa 1,3 16ÅF32 0-0,5 samu 0 Mycket tegel. 0,5-1 samu - Mycket tegel. 1-1,5 sisale <1 Gröngult material, fuktigt. X 1,5-2 sisa <1 Fuktigt. 2-2,5 sisa <1 Fuktigt. 2,5-3 sisa <1 Fuktigt. *VOC: (Volatile Organic Compounds); fältanalys utförd med ett PID-instrument. Mätningen syftar främst till att ligga till grund för vidare undersökningar samt beslut om vilka prover som det behövs ackrediterad analys på. Jordarter enl SGF:s beteckningssystem St = sten Si = silt Bl = block F = fyllnadsmassor Gr = grus Le = lera B = berg Sa = sand Mn = morän Let= torrskorpelera Mu = mull T=torv f = fin m = mellan g = grov

25 Bilaga 2.1 FÄLTPROTOKOLL Projekt: Hulebäck 1:116 m.fl. Laboratorium: Eurofins AB Projektnummer: Entreprenör: GeoInvest Holding AB Uppdragsansvarig: Tobias Kahnberg Väderlek: sol, ca 8 C Provtagare: Oskar Karlsson och Kalibreringsgas: Isobutylen (100ppm) Provtagningsdatum: /31 Antal jordprover: 129 (skruvprovtagning) Syfte: Kompletternade MU inför ändring av DP vid Hulebäck Antal vattenprover: 5 Provtagningslokal: Hulebäck, Mölnlycke Provmärkning Djup (m u my) Jordart VOC (ppm)* Obs. GV-yta Notering Lab. analys (m u my) 16ÅF33 *0-0,5 mugrsisa <1 Mörka inslag. *Laktest uttaget. 0,5-1 grsisa 1,3 1-1,6 sile <1 Fuktigt. 1,6-2 sisa 4,5 Fuktigt. X 2-2,5 sale <1 Fuktigt. 2,5-3 let 1,1 Fuktigt. 16ÅF34 0-0,5 grsisa 1,8 Inslag av tegel. X *Laktest uttaget. 0,5-1 grsisa <1 Inslag av tegel. 1-1,5 Sa <1 1,5-2 Mu 1,8 2-2,5 T <1 *2,5-3 sisa <1 Torvinslag. 16ÅF35 0-0,5 samu <1 0,5-1 samu 0 Tegel och lerinslag. 1-1,7 Le 0 1,7-2 T 1,9 X 2-2,5 T <1 2,5-3 sisa <1 16ÅF36 0-0,5 Sa (F) <1 Tegelinslag. 0,5-1 Sa (F) <1 Inslag av tegel och trä. 1-1,5 Le 0 1,5-2 T 4,1 X 2-2,5 T 1,5 2,5-3 T <1 *VOC: (Volatile Organic Compounds); fältanalys utförd med ett PID-instrument. Mätningen syftar främst till att ligga till grund för vidare undersökningar samt beslut om vilka prover som det behövs ackrediterad analys på. Jordarter enl SGF:s beteckningssystem St = sten Si = silt Bl = block F = fyllnadsmassor Gr = grus Le = lera B = berg Sa = sand Mn = morän Let= torrskorpelera Mu = mull T=torv f = fin m = mellan g = grov

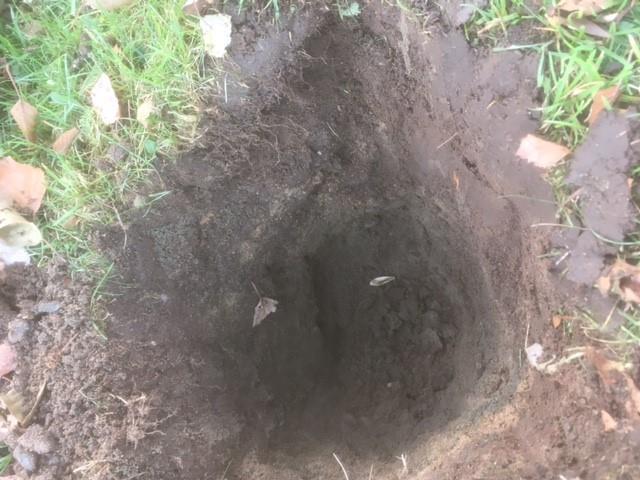

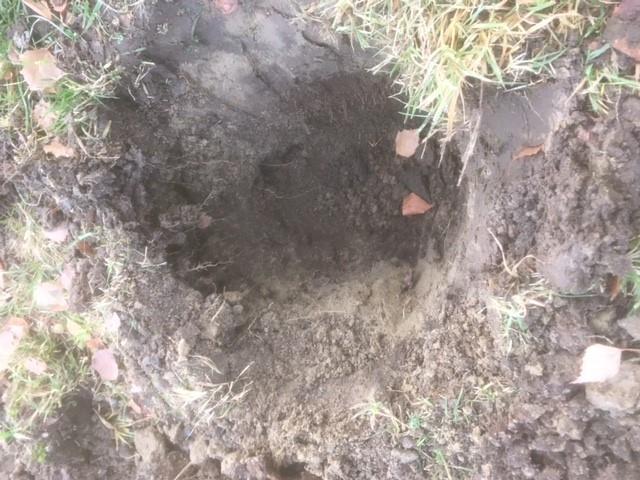

26 Bilaga 2.2 DOKUMENTATION AV PROVGROPSUNDERSÖKNING ALLMÄN INFORMATION Projekt Hulebäck 1:116 m.fl. Schaktutrustning Spade Topografi Plant Väderlek Sol Temp o C 8 Uppdrag Ansvarig Oskar Karlsson Markslag Gräs Provgrop Nr 16ÅFPG11 Datum Provgropens storlek L*B*D (m) 0,2*0,2*0,6 Grundvatteninflöde i provgrop: Nej Plushöjd - Tjäldjup - JORDLAGERINFORMATION Prov nr Djup u my (m) Jordart (fältbestämning) VOC (ppm) Anmärkningar Laboratorieanalys 16ÅFPG11 0-0,6 lemu <1 Inslag tegel och oxiderad metall. X Figur 1. Närbild på provgrop (16ÅFPG11). Foto: ÅF Infrastructure AB, 2016 SGF/BGS Beteckningssystem Version 2001:2 1

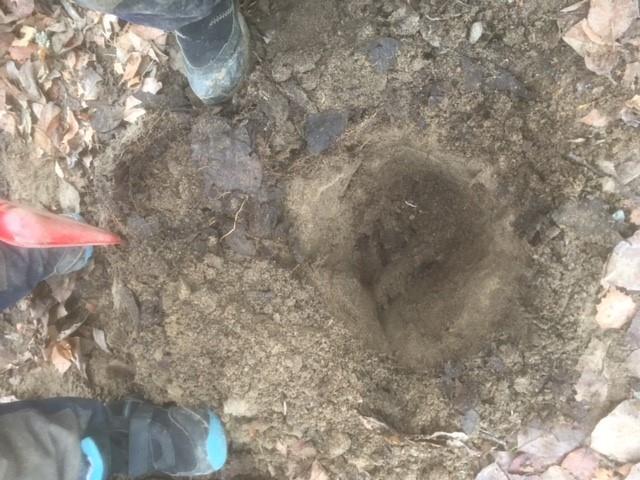

27 Bilaga 2.2 DOKUMENTATION AV PROVGROPSUNDERSÖKNING ALLMÄN INFORMATION Projekt Hulebäck 1:116 m.fl. Schaktutrustning Spade Topografi Lätt västlig lutning. Väderlek Sol Temp o C 8 Uppdrag Ansvarig Oskar Karlsson Markslag Sand Provgrop Nr 16ÅFPG12 Datum Provgropens storlek L*B*D (m) 0,2*0,2*0,3 Plushöjd - Tjäldjup - Grundvatteninflöde i provgrop: Nej JORDLAGERINFORMATION Prov nr Djup u my (m) Jordart (fältbestämning) VOC (ppm) Anmärkningar Laboratorieanalys 16ÅFPG12 0-0,3 musa <1 X Figur 2. Närbild på provgrop (16ÅFPG12). Foto: ÅF Infrastructure AB, 2016 SGF/BGS Beteckningssystem Version 2001:2 2
