Utvidgad Miljöteknisk undersökning på del av fastigheten Mölnlycke 1:1 (Mölnlycke Fabriker) m.fl., samt Massetjärnen

Transkript

1 Handläggare Camilla Olsson Tel Mobil E-post Datum Projekt-ID Kund Härryda kommun Utvidgad Miljöteknisk undersökning på del av fastigheten Mölnlycke 1:1 (Mölnlycke Fabriker) m.fl., samt Massetjärnen ÅF-Infrastructure AB Miljö Granskad av: Camilla Olsson Tobias Kahnberg ÅF-Infrastructure AB, Grafiska vägen 2, Box 1551, SE Sverige Telefon , Säte i Stockholm, Org.nr , VAT nr SE Rapport Utvidgad miljöteknisk markundersökning Mölnlycke fabriker

2 Rapport Innehållsförteckning 1 Inledning Syfte Områdesbeskrivning Allmänt Bebyggelse på området Geologi Skruvborrsprovtagning Provgropsgrävning Hydrogeologi Miljöteknisk markundersökning Utvidgad miljöteknisk markundersökning Befintlig verksamhet Historik Tidigare verksamheter Tidigare miljötekniska undersökningar Genomförande utvidgad miljöteknisk undersökning Jord Grundvatten Sediment Markanvändning och jämförvärden Resultat Jord Sediment Grundvatten Slutsatser utvidgad miljöteknisk undersökning Jord och sediment Grundvatten Sammanfattning föroreningssituation från översiktlig samt utvidgad miljöteknisk undersökning Inom fabriksområdet Utanför fabriksområdet Rekommendationer Inom fabriksområdet Utanför fabriksområdet Övriga rekommendationer Källförteckning Rapport Utvidgad miljöteknisk markundersökning Mölnlycke fabriker Sida 2 (36)

3 Rapport Sammanfattning Härryda kommun har tagit fram ett planprogram för Norra Mölnlycke. Programmet pekar bland annat ut området kring Mölnlycke fabriker som ett utvecklingsområde där befintliga verksamheter ska kunna utvecklas och kompletteras med ytterligare kontor, verksamheter och bostäder. Planprogrammet har godkänts av kommunstyrelsen och nu pågår arbetet med att ta fram detaljplaner för berörda områden. Fabriksområdet planeras för en förtätning av cirka 600 nya bostäder, kontor, hotell- och konferensverksamhet samt en ny sporthall. Det aktuella undersökningsområdet är beläget i Härryda kommun, öster om Mölnlycke centrum. Söder om området löper järnvägen och norr återfinns grönområden och en del bostäder. Mölnlycke fabriker har varit under ständig utveckling sedan år 1849 då en renodlad textilindustri grundades på platsen. Även ett bomullsspinneri, blekeri samt färgeri återfanns på området, år 1853 stod även ett väveri klart. Vid ca 1950-talet började textilindustrin avvecklas och 1975 köps Mölnlycke upp av SCA och den industriella verksamheten inom fabriksområdet fokuserar på sjukvårdsprodukter vilket den gör än idag. Tjärnens västra, östra samt södra strandområden var mellan åren en deponi för både hushållsavfall och industriavfall. ÅF har sedan tidigare utfört en översiktlig miljöteknisk undersökning i området. I samband med den översiktliga undersökningen påträffades förorening över tillämpningsbara riktvärden, främst i området utanför fabriksområdet. Se ÅF Infrastructure AB rapport Översiktlig Miljöteknisk undersökning på del av fastigheten Mölnlycke 1:1 (Mölnlycke fabriker) m.fl., samt Massetjärnen, Nu utförd utvidgad miljöteknisk markundersökning har omfattat kompletterande provtagning i mark, grundvatten samt sediment. Syftet med den utvidgande undersökningen har varit att undersöka och verifiera föroreningsgraden ytterligare i det framtida planområdet för att därmed i större utsträckning kunna belysa eventuella åtgärdsbehov samt bedömning avseende föroreningsbild i respektive delområde där framtida bebyggelse planeras. Planerad markanvändning för större delen av det planerade planområdet bedöms motsvara MKM men där bostadsmark planeras (främst området för provpunkterna 15ÅF06-08 samt 15ÅF24-28) bedöms riktvärde för KM primärt gälla då man planerar att bygga bostäder i området. En platsspecifik bedömning kan dock vara motiverad i vissa av dessa områden beroende på typ av verksamhet mm som planeras. Detta innebär att högre föroreningshalter kan vara acceptabelt i vissa delområden. PAH påträffades (över aktuellt riktvärde, KM) i provpunkt (15ÅF07), dock så påträffades den på djupet och var marginellt över riktvärdet (KM) samt att den är partikelbunden och anses ej löslig i grundvatten. I provpunkt 15ÅF26 påträffades föroreningen högre upp och var lång över riktvärdet (KM). Även bly överskreds i provpunkt 15ÅF28 lite högre upp i jordlagren. Påträffad förorening av fenol (15ÅF06) anses vara mobil med grundvattnet, dock så är uppmätt halt marginellt över riktvärdet MKM Rapport Utvidgad miljöteknisk markundersökning Mölnlycke fabriker Sida 3 (36)

4 Rapport Förutom ovanstående provpunkter har föroreningar över MKM påträffats i ett antal punkter i områden där det generella riktvärdet bedöms motsvara MKM. Se bilaga 2.2 för sammanställning av påträffade föroreningar i de olika områdena. Vid eventuella framtida schaktarbeten i samband med planändring i området bör miljökontroll ske och entreprenör även löpande vara observant på föroreningsindikation då lokala föroreningar inte går att utesluta pga. den historiska verksamheten i området. Mer ingående klassificering av uppgrävda jordmassor är även att rekommendera för att kunna bedöma föroreningsgrad och därmed säkerställa korrekt hantering samt separering av uppgrävda massor som uppkommer i samband med arbetet. En grov klassning kan göras utifrån nu erhållna resultat men stora osäkerheter finns beroende på områdets karaktär (deponiområde mm). Detsamma gäller om arbeten är planerad att utföras i närmare anslutning till byggnader och/eller identifierade hot spots, då föreliggande undersökning har varit av översiktlig karaktär och provtagning inte genomförts i direkt anslutning till eller under befintliga byggnader. Exempelvis kan de olika delområdena delas in i rutsystem inför/i samband med entreprenad för att för att därmed möjliggöra kompletterande provtagningar i aktuella delområden. Rutsystemet bör anpassas till typ av verksamhet som planeras och provtätheten styrs av sedan tidigare påträffade föroreningar (föroreningstyper och halter) samt planerad markanvändning. Aktuellt riktvärde för områden runt Massetjärnen beror på typ av användning, typ av förorening och på vilket djup föroreningen har påträffats. En diskussion och mer ingående platsspecifik bedömning för respektive delområde bör genomföras utifrån planerad markanvändning när utformning av byggnader inkl. grundläggning, verksamhet i dessa mm är närmare fastställt. Deponirester etc. bör så långt det är möjligt avlägsnas i samband med kommande entreprenad om schaktning planeras i delar av dessa områden. Generellt bedöms marken runt Massetjärnen motsvara MKM. Utifrån föroreningstyp, djup till förorening mm kan det dock vara aktuellt att ta fram platsspecifika riktvärden för de olika delområdena då högre föroreningshalter kan vara acceptabla i vissa fall. Runt om Massetjärnen har PAH, metaller, fenol och petroleumämnen påträffats i varierande grad. Halterna har legat mellan KM och upp till FA (i en punkt) och har påträffats både högre upp- och längre ned i jordlagren. Som nämnts ovan bör enskilt område diskuteras utifrån planerad byggnation. I sedimenten påträffades mycket höga halter gällande metaller och även PAH vid jämförelse med aktuella rikt- och gränsvärden. Halterna var så höga att det klassas som akuttoxiska vid korttidsexponering. Även petroleumämnen kunde påvisas i sedimenten. Om muddring skall ske i tjärnen bör ytterligare undersökningar ske för att klargöra föroreningsbilden (och spridningsrisken) ytterligare. Där bör man koncentrera sig på området som kan vara aktuellt för muddring. I övrigt bör inte sedimenten röras om på grund av risken att man rör upp eventuella föroreningar, så att de sprids nedströms mot Rådasjön, där även naturreservatet återfinns. Eventuell schakt och grävning i förorenad jord är anmälningspliktig. Anmälan skall lämnas in till den lokala tillsynsmyndigheten i detta fall Miljö- och hälsoskydd på Härryda kommun i god tid innan arbeten skall påbörjas. Normalt bifogas kontrollplan, hälso- och säkerhetsplan med anmälan om efterbehandlingsåtgärd. Se ytterligare sammanfattning, slutsatser och rekommendationer i nedanstående stycken Rapport Utvidgad miljöteknisk markundersökning Mölnlycke fabriker Sida 4 (36)

5 Rapport 1 Inledning ÅF Infrastructure AB (ÅF) har på uppdrag av Härryda kommun utfört en utvidgad miljöteknisk undersökning inom fastigheten Mölnlycke 1:1 (Mölnlycke Fabriker) m.fl. samt Massetjärnen. Undersökningen har även omfattat översiktlig sedimentprovtagning i Mölndalsån (nedströms Massetjärnen) samt kompletterande sedimentprovtagning i Massetjärnen. ÅF:s organisation för detta projekt har varit följande: Uppdragsledare: Handläggare: Fältingenjör: Kvalitetsgranskning: Tobias Kahnberg Camilla Olsson Camilla Olsson, Tobias Kahnberg Tobias Kahnberg 2 Syfte Syftet med den utvidgande miljötekniska undersökningen är att undersöka och verifiera föroreningsgraden ytterligare i det framtida planområdet. Resultaten kommer tillsammans med tidigare resultat ligga till grund för vidare beslut avseende eventuella åtgärdsbehov samt översiktlig bedömning avseende föroreningsbild i respektive delområde där framtida bebyggelse planeras. 3 Områdesbeskrivning 3.1 Allmänt Det aktuella undersökningsområdet är beläget i Härryda kommun, öster om Mölnlycke centrum. Söder om området löper järnvägen och norr återfinns grönområden och bostäder. Området öster om Massetjärnen utgörs av industribebyggelse. Genom området och under fabriksbyggnaderna (kuverterat) rinner Mölndalsån. I figur 1 och 2 kan en kartbild respektive flygfoto över närområdet ses Rapport Utvidgad miljöteknisk markundersökning Mölnlycke fabriker Sida 5 (36)

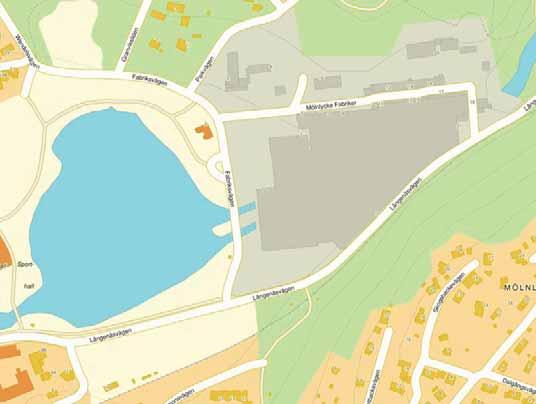

6 Rapport Figur 1. Karta. Aktuellt undersökningsområde är inringad i rött. Lantmäteriet Medgivande R _ Figur 2. Flygfoto. Aktuellt undersökningsområde är inringad i rött. Lantmäteriet Medgivande R _ Rapport Utvidgad miljöteknisk markundersökning Mölnlycke fabriker Sida 6 (36)

7 Rapport 3.2 Bebyggelse på området Nuvarande bebyggelse på området består av fabriksbyggnaderna i östra delarna av undersökningsområdet. Den västra delen utgörs till största del av Massetjärnen och dess strandområden. Undersökningsområdets södra del består idag av en parkeringsplats. 3.3 Geologi Enligt SGU (Sveriges geologiska undersökning), består jordarten inom området för fabriksområdet av svallsediment/grus och området runt tjärnen och södra delarna av planområdet av kärrtorv och glacial lera, vilket kunde bekräftas efter den nu genomförda utvidgande miljötekniska markundersökningen Skruvborrsprovtagning Översiktlig miljöteknisk markundersökning Efter den utförda översiktliga miljötekniska undersökningen som utfördes , kunde områdets jordlagerföljd sammanfattas med att fyllnadsmassornas mäktighet varierade mellan 1- till 4 m. De mäktigaste lagren fanns vid fabriksområdets nordöstra del (15ÅF01-03) och de mindre mäktiga lagren återfanns i den sydligaste delen utav fabriksområdet (15ÅF04-05). Den naturliga jordarten bestod av siltig sand alt. lerig silt. På parkeringsytan i den sydligaste delen utav området, varierade mäktigheten på fyllnadsmassorna mellan 1,5- till 2,2 m i provpunkterna 15ÅF Den efterföljande naturliga jordarten bestod av lerig silt eller lerig sand. Mäktigheten för fyllnadsmassorna i Massetjärnens södra del varierade mellan 1,0- till 3,0 m (provpunkt 15ÅF10-12). Den naturliga jordarten bestod av framförallt en brunaktig torv. Öster och nordost om tjärnen (15ÅF09 och 15ÅF18) återfinns grusig sand och siltig sandig lera i fyllnadsmassorna med en mäktighet mellan 1,4- till 2,0 m. Den efterföljande naturliga jordarten bestod av siltig sand eller torv. Vid den västra delen av tjärnen bestod fyllnadsmassorna av grusig siltig sand eller grusig sand och/eller enbart sand, mäktigheten varierade mellan 1,0-2,0 m. Den naturliga jordarten bestod av torv eller gyttjig silt. Ett prov uttogs vid en grävning på den västra sidan av Massetjärnen (provpunkt 15ÅFPG), där inslag såsom tegel, trä och plats noterades. I övrigt noterades inslag av trä, tegel, plast mm vid provpunkterna 15ÅF34, 15ÅF35, 15ÅF36, 15ÅF38 samt 15ÅF39, vilket är provpunkter som ligger vid Massetjärnens nordvästra-, västra och sydvästra sida Utvidgad miljöteknisk markundersökning Efter den nu genomförda utvidgande miljötekniska markundersökningen, kan jordlagerföljden i fabriksområdets nordvästra del sammanfattas med att fyllnadsmassorna bestod utav sand och hade en mäktighet omkring 0,5 m (provpunkt 15ÅF24-25). Den efterföljande naturliga jordarten bestod utav sand med inslag av lera samt siltig lera. I den västra delen utav fabriksområdet noterades fyllnadsmassor bestående utav sand och grus, mäktigheten varierade mellan 0,5- till 1,0 m (provpunkter 15ÅF26-28). Den efterföljande naturliga jordarten bestod av siltig sand med inslag utav grus eller torv Rapport Utvidgad miljöteknisk markundersökning Mölnlycke fabriker Sida 7 (36)

8 Rapport Fabriksområdets södra del kompletterades med ytterligare två punkter (15ÅF29-30). Då sand och grus påträffades under alla de fyra metrarna i borrkärnorna så har dessa bedömts som fyllnadsmassor i provpunkt 15ÅF29. I provpunkt 15ÅF30 så uppmättes mäktigheten på fyllnadsmassorna till 1,5 m. Den efterföljande naturliga jordarten bestod av siltig sand eller torv. På parkeringsytan i den sydligaste delen utav området togs ytterligare en punkt (15ÅF32). Mäktigheten på fyllnadsmassorna var ca 2,0 m. Den efterföljande naturliga jordarten bestod av lerig silt. För en mer detaljerad jordlagerföljd, se bilaga Provgropsgrävning I samband med den nu utförda utvidgande miljötekniska undersökningen, grävdes provgropar (maximalt 1,2 till 2,0 m djupa) i sandbanken runtom Massetjärnen. Syftet var att undersöka gamla deponiplatser. Provgropsgrävning ger även en bredare bild utav geologin och gamla deponirester upptäcks lättare. På Massetjärnens sydvästra del utgjordes jordarten utav mull ned till ca 1,0 m djup med den naturliga jordarten bestående utav lera, vilket noterades vid ca 1,5 m djup (provpunkt 15ÅF33). Provgropen i den södra delen bestod av en blandning utav sand, mull och grus i den översta metern, vilket helt övergick till fyllnadsmassor (grus och sand) vid 1,5 m (provpunkt 15ÅF34). Naturlig jordart påträffades inte. I provpunkt 15ÅF35 på den sydöstra delen bestod den översta metern utav fyllnadsmassor, som sedan övergick till sand, lera och torv. Torv utgjorde troligen den naturliga jordarten i denna punkt men med tanke på variationen går det inte utesluta att även dessa massor är omrörda och till viss del även kan utgöras av fyllnadsmassor. Värt att nämna är att tegel och större block påträffades på 1,0- till 1,5 m djup. På den östra sidan av tjärnen (provpunkt 15ÅF36-37) utgjorde sand eller siltig sand den naturliga jordarten, vilket var den genomgående jordarten ned till 1,7 m och 2,0 m i respektive punkt. I provpunkt 15ÅF36 påträffades en hel del tegel samt större stenblock vid den översta metern. Den nordvästra delen utav Massetjärnen provtogs det i punkterna 15ÅF38 samt ÅF38 bestod mestadels utav lera, grus och torv. Större block fanns även i gropen så troligen är naturlig jordart blandat med deponimaterial samt grus och större block. Även i 15ÅF39 påträffades lite större block samt diverse deponirester så som plast och tegel. Dock bestod jordarten mestadels utav sandig lera från 0,5- till 1,5 m djup. I samtliga punkter (förutom 15ÅF33) påträffades grundvatten vid ca 1,0-1,5 m, vilket medförde till en relativt kraftig inströmning av vatten i samtliga gropar. För en mer detaljerad jordlagerbeskrivning, se bilaga Rapport Utvidgad miljöteknisk markundersökning Mölnlycke fabriker Sida 8 (36)

9 Rapport 3.4 Hydrogeologi Området är runt tjärnen har översvämmats tidigare. Även fabriksområdet har översvämmats vid tidigare tillfällen. Massetjärnen och fabriksområdet ligger inom ett vattenskyddsområde. Vidare kan nämnas att Rådasjöns naturreservat återfinns ca 1 km sydväst om aktuellt område (VISS, 2011) Miljöteknisk markundersökning Vid den utförda översiktliga miljötekniska undersökningen , noterades grundvattenytan vid ca 2,41 meter under markytan (m. u. my.) i fabriksområdets nordöstra del (15ÅF02). Vid fabriksområdet sydvästra del (15ÅF04) lodades grundvattenytan 1,45 m. u. my. Närmast Massetjärnen lodades grundvattenytan (15ÅF09 och 15ÅF11) till 0,5 m.u.my. Efter den miljötekniska undersökningen antogs det att den generella strömriktningen för grundvatten var mot Massetjärnen, lokal variation kan förekomma t.ex. i området närmast ån kan strömningsriktningen vara i riktning mot ån. Även vid ledningsgravar kan strömningsriktningen vara avvikande Utvidgad miljöteknisk markundersökning Vid den nu utförda utvidgande miljötekniska markundersökningen, uppmättes grundvattennivå i de redan installerade provpunkterna (15ÅF02, 15ÅF04, 15ÅF09 och 15ÅF11) till 2,65-, 1,75-, 0,58-, och 0,54 m.u.my. i respektive provpunkt. Ytterligare två grundvattenrör installerades, dessa provpunkter (15ÅF26 samt 15ÅF31) uppmätte en grundvattennivå utav 1,74 och 1,94 m.u.my. i respektive provpunkt. Provpunkt 15ÅF26 är placerad i fabriksområdets västra del och provpunkt 15ÅF31 i den sydvästra delen utav Massetjärnen. För en mer detaljerad beskrivning utav grundvattenprovtagningen, se bilaga 2.1. Vilket både inberäknar provpunkter från undersökningen som gjordes och den som utfördes Befintlig verksamhet Inom Mölnlycke Fabrikers område återfinns idag butiker, träningsanläggning, kontor och diverse mindre industriverksamheter. Runt tjärnen återfinns grönområden med cykel- och gångväg. Södra delarna av planområdet består av en parkeringsyta. 5 Historik 5.1 Tidigare verksamheter Mölnlycke fabriker har varit under ständig utveckling/förändring sedan år 1849 då en renodlad textilindustri grundades på platsen. Även ett bomullsspinneri, blekeri samt färgeri återfanns på området, år 1853 stod även ett väveri klart. Vid ca talet började textilindustrin avvecklas och 1975 köptes Mölnlycke upp av SCA och den industriella verksamheten inom fabriksområdet fokuserade på sjukvårdsprodukter vilket den gör än idag. Tjärnens västra, östra samt södra strandområden var mellan åren en deponi för både hushållsavfall och industriavfall (i huvudsak kolstybb, en produkt från Mölnlycke fabrikers ångcentral vilken kan innehålla arsenik). Enligt erhållet material från Länsstyrelsen och COWI:s PM så består täckskiktet för deponin av Rapport Utvidgad miljöteknisk markundersökning Mölnlycke fabriker Sida 9 (36)

10 Rapport sand eller grus, jord och trärester, vidare så kan täckskiktet saknas eller så finns det bara på begränsade ytor. De föroreningar vilka kan påträffas inom aktuellt område är enligt COWI:s PM: Petroleumprodukter (eldningsolja), metaller, diverse kemikalierester såsom färgrester, lösningsmedel inklusive klorerade lösningsmedel etc. Då fabriksområdet varit drabbat av bränder under vissa omgångar kan brandrester innehållande polycykliska aromatiska kolväten (PAH) misstänkas. Andra branschtypiska föroreningar för textilindustrier som kan påträffas är fenoler samt cyanid. Enligt äldre handlingar så har kemikalier i huvudsak hanterats i slutna system i rum utan golvbrunnar (COWI 2014). I figur 3 och 4 återfinns historiska flygbilder från 1967 respektive 1980, i dessa har några intressanta delar identifierats såsom äldre cisterner och fabriksbyggnader etc. En del information är även hämtad ur COWI:s tidigare nämnda PM. Figur 3. Historiskt flygfoto från år Rapport Utvidgad miljöteknisk markundersökning Mölnlycke fabriker Sida 10 (36)

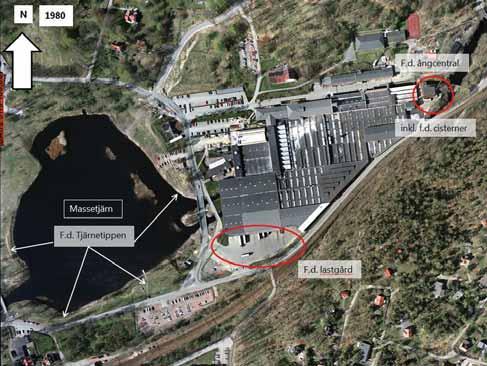

11 Rapport Figur 4. Historiskt flygfoto från år 1980.Tidigare miljötekniska undersökningar 5.2 Tidigare miljötekniska undersökningar En tidigare undersökning har utförts i området av SWECO (SWECO, PM 2008). Denna undersökning omfattade jordprovtagning ur fem provgropar (ca 0,5 meter under markytan) samt strandnära sedimentprovtagning från två provtagningspunkter (ca 0,3 meter djupt ner i sedimenten), se figur 5. Prover analyserades med avseende på metaller och organiska ämnen. I jordproverna kunde cancerogena PAH påvisas över naturvårdsverkets generella riktvärde för känslig markanvändning (KM). Även spår av lösningsmedel inklusive klorerade lösningsmedel samt BTEX (bensen, toluen, etylbensen och xylen) kunde påvisas. I sedimenten påträffades förhöjda PAH-halter samt vissa metaller Rapport Utvidgad miljöteknisk markundersökning Mölnlycke fabriker Sida 11 (36)

12 Rapport Figur 5. Figuren visar lokaliseringen av SWECO:s undersökning Lantmäteriet Medgivande R _ Som tidigare nämnts så utfördes en miljöteknisk markundersökning av ÅF under våren 2015 ( Översiktlig Miljöteknisk undersökning på del av fastigheten Mölnlycke 1:1 (Mölnlycke fabriker) m.fl., samt Massetjärnen, ). Både jord-, sediment- och vattenprover uttogs och analyserades med avseende på metaller, BTEX, cyanid, fenol, VOC och PAH. I jordproverna påträffades halter av metaller-, PAH- och petroleumnämnen som låg över riktvärdena för KM och MKM i ett antal punkter för olika ingående parametrar. Spår av fenol och cyanid påvisades även i ett antal punkter. I enskild punkt (15ÅF40) påträffades metallhalter över riktvärdet för farligt avfall. Stor variation förekom dock över området. 6 Genomförande utvidgad miljöteknisk undersökning Den utvidgade miljötekniska undersökningen genomfördes den oktober 2015 av Camilla Olsson (ÅF Infrastructure AB) och innefattade skruvborrning med hjälp av konventionell borrbandvagn och provgropsgrävning med schaktmaskin. Grundvattenprover uttogs med peristaltisk pump 1-3 dagar efter installationen. Sedimentprovtagning genomfördes den 23 april av Camilla Olsson och Tobias Kahnberg. Samtliga fält- och provtagningsarbeten utfördes i enlighet med Svenska Geotekniska Föreningen (SGF):s rekommendationer (SGF, 2004) i tillämpliga delar. Inmätning av provpunkter utfördes med GPS (ej sedimentprovpunkter). I Tabell 1 kan sammanställning ses över provtagna områden, för placering på ritning/karta se Bilaga 1 eller Figur Rapport Utvidgad miljöteknisk markundersökning Mölnlycke fabriker Sida 12 (36)

13 Rapport Tabell 1. Sammanställning av områden gällande provtagningsplanen, vilket baserades på den tidigare utförda miljötekniska undersökningen och föroreningar som påträffades då. Delområde Provpunkt Påträffade föroreningar och syfte 4. Lastgården 15ÅF29, 15ÅF30 Cyanid och VOC har påträffats. Mottagning och lossning utfördes här vilket kan ha orsakat spill. På flygfoto från 1960-talet syns cistern. Tjärnetippen Östra och västra stranden 15ÅF36, 15ÅF37, 15ÅF38, 15ÅF39 PAH (>MKM), spår av VOC, fenol (>KM), petroleumämnen (>MKM) samt metaller (FA) har påträffats. Området var tidigare deponi för kommunens hushållsavfall och industriavfall mellan åren Tjärnetippen Södra stranden 15ÅF31, 15ÅF33, 15ÅF34, 15ÅF35 Metaller (>KM). Område var tidigare deponi för kommunens hushållsavfall och industriavfall mellan åren Område för planerad bostadsmark 15ÅF24, 15ÅF25, 15ÅF26, 15ÅF27, 15ÅF28 PAH (>KM), spår av petroleumämnen och fenol (>KM) har påträffats. I område återfanns tidigare fabriksbyggnader. 6. Nytt parkeringsdäck 15ÅF32 PAH (>KM), petroleumämnen (>KM) samt metaller (>MKM) har påträffats. I området återfanns fabriksbyggnad, cistern och upplag tidigare (flygfoto 1960-tal). Sedimentprovtagning 15ÅF40, 15ÅF41, 15ÅF42, 15ÅF43 Petroleumämnen (>MKM), PAH (klass IV norska gränsvärden), spår av VOC samt metaller (>MKM, FA) har påträffats. Tjärnen återfinns vid en tidigare deponi för kommunens hushållsavfall och industriavfall mellan åren Tjärnen ligger även nedströms fabriksområdet. Även utsläpp från fabriksområdet med div. föroreningar kan misstänkas i sedimenten. 6.1 Jord Jordprover uttogs genom skruvborrning i 9 provtagningspunkter och 7 st genom provgropsgrävning. Proverna uttogs varje halvmeter alternativt enligt jordlagerföljder och/eller andra fältindikationer Rapport Utvidgad miljöteknisk markundersökning Mölnlycke fabriker Sida 13 (36)

14 Rapport Figur 6. Fotot visar skruvborrning med konventionell geoteknisk borrbandvagn vid provpunkt 15ÅF24. Foto: ÅF 2015 Figur 6 ovan visar skruvborrning med konventionell geoteknisk borrbandvagn. Samtliga jordprover analyserades med PID-instrument (fotojonisationsdetektor) av märket MiniRAE. Analysen med PID-instrumentet är en relativanalys som indikerar om lättflyktiga kolväten förekommer i jordprovet eller inte. Resultatet återfinns i Bilaga 2.1. Figur 7 och 8 visar hur miljöskruvborrarna såg ut i provpunkt 15ÅF25 och 15ÅF Rapport Utvidgad miljöteknisk markundersökning Mölnlycke fabriker Sida 14 (36)

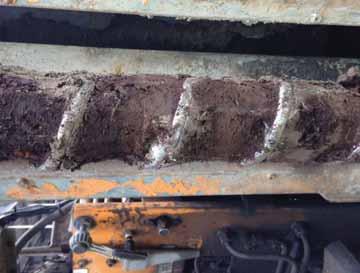

15 Rapport Grusig sand med inslag av silt Sandig lera med inslag av grus Figur 7. Fotot visar grusig sand med inslag av silt (2,0-2,5 m.u.my.) vid provtagningspunkt 15ÅF25. Foto: ÅF 2015 Figur 8. Fotot visar sandig lera med inslag av grus (2,0-2,5 m.u.my.) provpunkt 15ÅF27. Foto: ÅF 2015 Ett urval av jordproverna skickades till ackrediterat laboratorium (Eurofins Environment AB) för analyser med avseende på urval av parametrar enligt tabell 2. Tabell 2. Sammanställning av analyserade parametrar i jord. Analyserade parametrar Petroleumämnen, BTEX, PAH och metaller PAH med låg-, medel- och hög molekylvikt (PAH-L, -M, - H) Cyanid Metaller Fenoler Lättflyktiga organiska ämnen (bl.a. klorerade alifater och dess nedbrytningsprodukter (VOC) Provtagningspunkt 15ÅF24, 15ÅF25, 15ÅF26, 15ÅF27, 15ÅF28, 15ÅF30, 15ÅF32, 15ÅF34, 15ÅF35, 15ÅF36, 15ÅF37, 15ÅF38, 15ÅF39 15ÅF24, 15ÅF25, 15ÅF26, 15ÅF27, 15ÅF28, 15ÅF30, 15ÅF32, 15ÅF34, 15ÅF35, 15ÅF36, 15ÅF37, 15ÅF38, 15ÅF39 15ÅF28, 15ÅF35, 15ÅF38, 15ÅF39, 15ÅF24, 15ÅF25, 15ÅF26, 15ÅF27, 15ÅF28, 15ÅF30, 15ÅF32 15ÅF33, 15ÅF34, 15ÅF35, 15ÅF36, 15ÅF37, 15ÅF38, 15ÅF39 15ÅF27,15ÅF32 15ÅF38, 15ÅF39, 15ÅF27, 15ÅF28, 15ÅF35, 15ÅF Rapport Utvidgad miljöteknisk markundersökning Mölnlycke fabriker Sida 15 (36)

16 Rapport 6.2 Grundvatten Två grundvattenrör installerades (15ÅF26 och 15ÅF31) och prover uttogs några dagar efter installationen. Prover togs även vid grundvattenrör som installerades vid den tidigare markundersökningen som skedde , vilket uttogs med peristaltisk pump eller bailer (utifrån syfte och analysparameter) i provpunkterna 15ÅF02, 14ÅF04, 15ÅF09, 15ÅF11, 15ÅF26 samt 15ÅF31 direkt till erforderliga provkärl för vidare laboratorieanalys på ackrediterat laboratorium (Eurofins Environment AB). Provtagningen föregicks av att vattnet i grundvattenrören omsattes. Grundvattenproverna analyserades med avseende på petroleumämnen (Bensen, toluen, etylbensen, xylen (BTEX), alifater, aromater), Polycykliska aromatiska kolväten, metaller, fenoler, cyanid och lättflyktiga organiska ämnen (bl.a. klorerade alifater och dess nedbrytningsprodukter, VOC). Figur 9. Installation av grundvattenrör i provpunkt 15ÅF26. Foto: ÅF Sediment Kompletterande sedimentprovtagning genomfördes i 4 provpunkter; en i Massetjärnen och tre längst med Mölndalsån. Sedan tidigare hade sedimentprover uttagits ur tjärnen. Provtagningen genomfördes från en båt tillhandahållen av Härryda kommun, sedimentproverna (nio prover från fyra provpunkter) uttogs med hjälp av en multiprovtagare vilken möjliggör att sedimenten kan uttas i skikt, dock analyserades endast fyra prover tagna från det översta sedimentskiktet. Sedimentproverna analyserades med avseende på petroleumämnen (Bensen, toluen, etylbensen, xylen (BTEX), alifater, aromater), Polycykliska aromatiska Rapport Utvidgad miljöteknisk markundersökning Mölnlycke fabriker Sida 16 (36)

17 Rapport kolväten, metaller, fenoler, cyanid och Lättflyktiga organiska ämnen (bl.a. klorerade alifater och dess nedbrytningsprodukter (VOC). 7 Markanvändning och jämförvärden Ett områdes markanvändning speglar de aktiviteter som antas förekomma inom aktuellt område och därmed vilka grupper som exponeras och i vilken omfattning exponeringen förväntas ske. Markanvändningen påverkar även de krav som kan ställas på skydd av naturresurser (markmiljö, grundvatten, ytvatten) inom området. Naturvårdsverkets generella riktvärden anger föroreningshalter i mark under vilka risken för negativa effekter på människor, miljö och naturresurser normalt är acceptabel. I riktvärdesmodellen används två olika typer av markanvändning för beräkning av Naturvårdsverkets generella riktvärden: Känslig Markanvändning, KM, där markkvaliteten inte begränsar val av markanvändning. Alla grupper av människor kan vistas permanent inom området under en livstid. De flesta markekosystem samt grundvatten och ytvatten skyddas. KM gäller generellt för bostadsmark. Mindre Känslig Markanvändning, MKM, där markkvaliteten begränsar val av markanvändning till t ex kontor, vägar eller industrier. Exponerade grupper antas vara personer som vistas inom området under sin yrkesverksamma tid. Barn och äldre antas vistas tillfälligt inom området. Markkvaliteten ger förutsättningar för markfunktioner som är av betydelse vid mindre känslig markanvändning. Grundvatten (på ett avstånd om 200 m) samt ytvatten skyddas (NV, 5976, 2009). Analyserade halter i jord har jämförts med Naturvårdsverkets generella riktvärden för KM och MKM. Planerad markanvändning för aktuellt område bedöms främst motsvara MKM. Dock så planeras bostäder mm att byggas inom aktuellt planområde, detta främst vid provpunkterna 15ÅF24-28 och där bör riktvärdet KM användas som utgångspunkt. Vid provpunkt 15ÅF29-30 planeras en byggnation för centrumändamål (kontor, skola, hotell & konferens). Med anledning av detta kan aktuellt riktvärde diskuteras utifrån föroreningsparametrar, djup tillförorening, grundläggning av byggnad mm. Även jämförelse med Avfalls Sveriges haltkriterier för farligt avfall har genomförts där dessa varit applicerbara. För vissa ämnen (bl.a. fenoler, VOC) har även holländska riktvärden använts då svenska riktvärden saknas. Gällande grundvatten har analyserade halter jämförts med SGU:s bedömningsgrunder för grundvatten (metaller), SPBI:s branschspecifika riktvärden (petroleumämnen och PAH: er) och för ämnen där svenska riktvärden saknats så har holländska riktvärden använts vid jämförelse. För sediment har norska rikt- och gränsvärden använts vid jämförelse med analyserade och uppmätta halter, detta då det till stor del saknas svenska riktgränsvärden för sediment Rapport Utvidgad miljöteknisk markundersökning Mölnlycke fabriker Sida 17 (36)

18 Rapport De norska rikt- och gränsvärdena delas in i fem klasser beroende på föroreningsgrad; Klass I: Bakgrundsnivå Klass II: Inga toxiska effekter Klass III: Kroniska effekter vid långtidsexponering Klass IV: Akuta toxiska effekter vid korttidsexponering Klass V: Omfattande akuttoxiska effekter För ämnen där även norska rikt- och gränsvärden saknats har Naturvårdsverkets generella riktvärden för jord använts för att få ett perspektiv på uppmätta halter. 8 Resultat I Figur 10 nedan redovisas kortfattat och översiktlig beskrivning av fyllnadsmassornas karaktär samt påträffade föroreningar i respektive område vilka påträffades i den nu utförda utvidgande miljötekniska undersökningen. Därefter följer en mer detaljerad resultatdel med tabeller och förklarade text för analysresultaten gällande jord, sediment och grundvatten Rapport Utvidgad miljöteknisk markundersökning Mölnlycke fabriker Sida 18 (36)

19 Provpunkter 15ÅF36-37 Provpunkter, Sediment 15ÅF40-43 Geologi: Deponi av större sten/block, sand eller siltig sand, ca 0,5-1,5 m mäktighet Geologi: Består av grovkornig sand av olika kornstorlekar eller Rapport silt/lera samt torv. Påträffade föroreningar: PAH (>KM), Metaller (>KM) och spår av petroleumämnen Påträffade föroreningar: Petroleumämnen (>MKM, FA), PAH (klass V norska gränsvärden), metaller (>KM, FA), spår av VOC och cyanid Provpunkter 15ÅF38-39 Geologi: Deponi av större sten/block, sandig lera, ca 0,5-1 m mäktighet Påträffade föroreningar: PAH (>KM), Metaller (>MKM), petroleumämnen (>KM) och spår av cyanid Provpunkter 15ÅF31-32 Geologi: Fyllnadsmaterial, siltig lera, ca 2 m mäktighet. Geologi: Fyllnadsmaterial, lerig sand eller torv, ca 1,5-2 m mäktighet. Påträffade föroreningar: PAH Figur 10. Figuren visar samtliga provtagningspunkter. Skalenlig provtagningsplan återfinns i Bilaga 1. Påträffade föroreningar: PAH (>MKM), (>KM), måttlig halt av metaller och spår av petroleumämnen ÅF-Infrastructure AB, Grafiska vägen 2, Box 1551, SE Sverige Telefon , Säte i Stockholm, Org.nr , VAT nr SE Provpunkter 15ÅF33-35 Metaller (>MKM) och petroleumämnen (<KM) Rapport Utvidgad miljöteknisk markundersökning Mölnlycke fabriker Provpunkter 15ÅF24-25 Geologi: Fyllnadsmaterial, lerig eller siltig sand med inslag av grus eller torv, ca 0,5-1 m mäktighet. Påträffade föroreningar: Inga Provpunkter 15ÅF26-28 Geologi: Fyllnadsmaterial, lerig eller siltig sand med inslag av grus eller torv, ca 0,5-1 m mäktighet. Påträffade föroreningar: Petroleumämnen (>MKM), PAH(>MKM) och metaller (>KM) Provpunkter 15ÅF29-30 Geologi: Fyllnadsmaterial, siltig sand och inslag av torv, ca 1,5-3 m mäktighet. Påträffade föroreningar: PAH (>KM) och spår av petroleumämnen. Sida 19 (36)

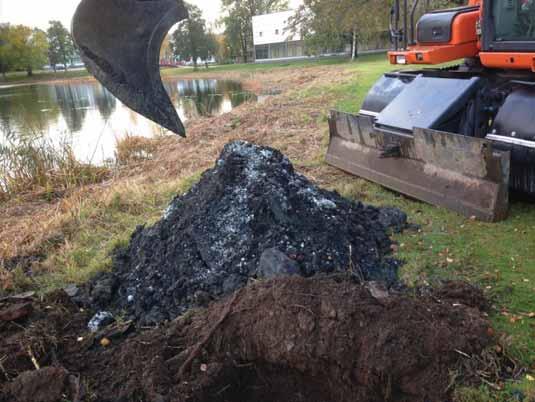

20 Rapport 8.1 Jord Sammanställning av resultat från laboratorieanalyser med avseende på petroleumämnen, metaller och PAH:er redovisas tillsammans med Naturvårdsverkets riktvärden för MKM och KM i bilaga 2.2. I tabellen redovisas också Avfall Sveriges haltkriterier för farligt avfall (FA) där dessa har varit applicerbara. Labratorieanalysrapporter från Eurofins Environment AB återfinns i Bilaga 2.3. I Bilaga 2.1 återfinns dokumentation angående jordlagerföljd samt eventuella visuella iakttagelser och luktintryck. Vitt okänt material Tegelrester Figur 11. Fotot visar jordmassor (siltig sand med inslag av sten/större block) från provgrop, 15ÅF39 Foto: ÅF 2015 PAH: er I provpunkt 14ÅF26 (1,5-2,0 m.u.my.) överskrider PAH-H och PAH-M riktvärdet för MKM och PAH-L riktvärdet för KM. Gällande uppmätta halter i provpunkt 15ÅF28 (0,5-1,0 m u my.) överskrider PAH-H riktvärdet för KM, vilket även gäller för provpunkt 15ÅF32 (0-0,5 m.u.my.), 15ÅF34 (0,3-0,5 m.u.my.), 15ÅF34 (0,3-0,5 m.u.my. samt 1,0 m.u.my.), 15ÅF36 (0,5-1,0 m.u.my.) och 15ÅF38 (0,5-1,0 m.u.my.). Där det ska byggas bostäder (provpunkt 15ÅF24-25) påträffades inte PAH i några halter över riktvärdet för KM. ÅF-Infrastructure AB, Grafiska vägen 2, Box 1551, SE Sverige Telefon , Säte i Stockholm, Org.nr , VAT nr SE Rapport Utvidgad miljöteknisk markundersökning Mölnlycke fabriker

21 Rapport Halter har påträffats av PAH-H och PAH-M, vilka överskred riktvärdet för KM i provpunkt 15ÅF30 (1,0-1,5 m.u.my.), vilket även gäller för 15ÅF37 (2,0 m.u.my.) och 15ÅF39 (0,5-1,9 m.u.my.). I provpunkt 15ÅF35 (0,5-1,0 m.u.my.) överskrider den uppmätta halten av PAH-H och PAH-M riktvärdet MKM. Torv med inslag av sand Mull Figur 12. Fotot visar torv med inslag av fin sand vid provtagningspunkt 15ÅF27 (1,0-1,5 m.u.my.). Foto: ÅF 2015 Figur 13. Fotot visar den naturliga jordarten vid provpunkt 15ÅF31 (0-1,0 m.u.my.), mull. Foto: ÅF 2015 Petroleumämnen I jordprovet från 15ÅF26 (1,5-2,0 m.u.my.) överskrider halten aromater >C10-C16 och >C16-C35 riktvärdet för MKM. I provpunkt 15ÅF27 (0-0,5 m.u.my.) överskrider halten alifater >C16-C35 riktvärdet för KM. Uppmätta halter av aromater >C10-C16 och >C16-C35 i provpunkt 15ÅF35 på nivån 0,5-1,0 m.u.my. överskrider riktvärdet för KM. Spår av petroleumnämnen återfanns i provpunkterna 15ÅF28 (0,5-1,0 m.u.my.), 15ÅF30 (1,0-1,5 m.u.my.), 15ÅF32 (0-0,5 m.u.my.), 15ÅF36 (0,5-1,0 m.u.my.), 15ÅF37 (2,0 m.u.my.), 15ÅF38 (0,5-1,0 m.u.my.) samt 15ÅF39 (0,5-1,0 m.u.my.), men långt under aktuellt riktvärde. I jordprovet från provpunkt 15ÅF39 (0,5-0,8 m.u.my.) påträffas spår av bensen, 0,0074 mg/kg TS vilket är under Naturvårdsverkets generella riktvärde. I samma prov påträffas även spår av m/p-xylen (0,0063 mg/kg TS). Dock i samma provpunkt fast vid 1,0-1,5 m.u.my. påträffades en halt av bensen som låg över KM. I provpunkt 15ÅF35 (0,5-1,0 m u my.) påträffas spår av VOC-ämnet m/p-xylen (0,0069 mg/kg TS), dock under aktuella riktvärden Rapport Utvidgad miljöteknisk markundersökning Mölnlycke fabriker Sida 21 (36)

22 Rapport Metaller I provpunkt 15ÅF28 (0,5-1,0 m u my.) överskrider bly riktvärdet för KM. I provpunkt 15ÅF34 (0,3-0,5 m.u.my.) överskrider uppmätt barium halt (470 mg/kg TS) riktvärdet för MKM. I provpunkt 15ÅF35 (0,5-1,0 m.u.my). överskrider bly, koppar, kvicksilver och zink riktvärdet för KM. Uppmätt halt av zink (530 mg/kg TS) i provpunkt 15ÅF37 (2,0 m.u.my.) överskrider riktvärdet MKM. I samma provpunkt överstiger bly, kadmium och koppar riktvärdet för KM. I jordprovet från 15ÅF38 (0,5-1,0 m.u.my.) överskrider halten för halten kadmium riktvärdet KM och uppmätt halt av barium (320 mg/kg TS) överskrider riktvärdet MKM. I provpunkt 15ÅF39 (0,0,5-1,0 m.u.my.) överskrider halten av barium (340 mg/kg TS) riktvärdet KM. I samma punkt överstiger halterna av bly, kadmium och zink riktvärdena för KM. I provpunkt 15ÅF39 (1,0-1,5 m.u.my.) överstiger barium (1400 mg/kg TS) riktvärdena för MKM och halterna av arsenik, bly, kadmium, kobolt, koppar och zink riktvärdena för KM. Sandig lera Mull samt lerig sand. Inslag av torv Figur 14. Fotot visar den naturliga jordarten vid provtagningspunkt 15ÅF28, sandig lera (2,0-2,5 m.u.my.). Foto: ÅF 2015 Figur 15. Fotot visar de naturliga jordartsskikten vid provpunkt 15ÅF33, mull och lerig sand med inslag av torv. Foto: ÅF 2015 Fenoler Riktvärdet som använts gäller för summa av fenol och kresoler. Det holländska riktvärdet intervention value innebär att halter inte bör överstiga 14 mg/kg TS. Samtliga analyserade jordprover med avseende på fenol var under laboratoriets rapporteringsgräns Rapport Utvidgad miljöteknisk markundersökning Mölnlycke fabriker Sida 22 (36)

23 Rapport Cyanid I provpunkt 15ÅF38 (0,5-1,0 m.u.my.) samt 15ÅF39 (0,5-1,0 m.u.my) påvisades halter på 3,6- respektive 3,4 mg/kg TS, vilket är under det holländska riktvärdet intervention value (10 mg/kg TS). Lättflyktiga organiska ämnen (VOC) Svenska rikt- och jämförvärden saknas för vissa ämnen vilka ingår inom gruppen för VOC i jord. Istället har holländska intervention values använts vid jämförelse. Intervention value är en indikativ nivå för ett kraftig förorenad jord. Där svenska riktvärden har varit applicerbara har dock dessa använts. 8.2 Sediment Fyra sedimentprover analyserades med avseende på metaller, PAH, petroleumämnen, fenoler, cyanid och lättflyktiga organiska ämnen (VOC). För sediment har norska rikt- och gränsvärden använts vid jämförelse med analyserade och uppmätta halter, detta då det till stor del saknas svenska riktvärden för sediment. För ämnen där även norska riktvärden saknats har Naturvårdsverkets generella riktvärden för jord använts för att få ett perspektiv på uppmätta halter. En sammanställning av alla analyser tillsammans med riktvärden redovisas i Bilaga 2.2 och labratorieanalysrapporter från Eurofins Environment AB återfinns i Bilaga 2.3. Bilaga 2.1 återfinns dokumentation angående jordlagerföljd samt eventuella visuella iakttagelser och luktintryck. Det ska poängteras att sedimenten i provpunkt 15ÅF40 syntes tydligt spår av olja och i provpunkt 14ÅF42 luktade det starkt av petroleum. PAH: er Alla nedanstående klasser är enligt norska rikt- och gränsvärden. I provpunkt 15ÅF40 (0-0,3 m.u.my.) är halten av PAH så pass hög att de hamnar i grupp V enligt Norska riktvärden (676 mg/kg TS), vilket innebär omfattande akuttoxiska effekter. I provpunkt 15ÅF41 (0-0,3 m.u.my.) är halten PAH i klass II, vilket innebär att halten PAH inte har någon toxisk effekt. I provpunkt 15ÅF43 (0-0,15 m.u.my.) är halten av PAH så pass hög att de hamnar i grupp V enligt Norska riktvärden (41 mg/kg TS), vilket innebär omfattande akuttoxiska effekter. I provpunkt 15ÅF44 (0-0,15 m.u.my.) är halten PAH i klass III, vilket innebär att halten PAH ger kroniska effekter vid långtidsexponering. Petroleumämnen I provpunkt 15ÅF40 (0-0,3 m.u.my.) överstiger bensen, alifater >C12-C16, alifater >C5-C16 och alifater >C16-C35 riktvärdena för KM. I samma provpunkt överstiger aromater>c10-c16 riktvärdena för MKM (980 mg/kg TS) och aromater >C16-C35 riktvärdena för farligt avfall (1100 mg/kg TS). I provpunkt 15ÅF42 (0-0,15 m.u.my.) överskrider halten av aromater >C10-C16 Naturvårdsverkets riktvärde för mindre känslig mark (MKM). Bensen översteg i samma punkt riktvärdena för MKM (0,29 mg/kg TS) Rapport Utvidgad miljöteknisk markundersökning Mölnlycke fabriker Sida 23 (36)

24 Rapport Även spår av några övriga fraktioner av alifater och aromater kunde påvisas från båda dessa punkter samt i 15ÅF43. Metaller I provpunkt 15ÅF40 (0-0,3 m.u.my.) är halten för bly och koppar i nivå med akuta toxiska effekter vid korttidsexponering (nivå IV) vid jämförelse med norska gränsvärden. Halten av kadmium, krom och kvicksilver är något förhöjd i samma prov. Uppmätta halter av bly och krom i provpunkt 15ÅF43 är något förhöjda. Resterande halter ligger på bakgrundsnivå. Sand med org. material Figur 16. Fotot visar sediment, grovkornig sand med organiskt material vid provtagningspunkt 15ÅF43 (0-0,25 m.u.sy.). Foto: ÅF 2015 Fenoler Det holländska riktvärdet intervention value (1,5 mg/kg TS) överstegs inte i någon punkt. Cyanid Samtliga analyserade sedimentprover med avseende på cyanid var under laboratoriets rapporteringsgräns. Det fanns dock spår av cyanid i provpunkt 15ÅF40 (0-0,3 m.u.my.) (5,0 mg/kg TS). Lättflyktiga organiska ämnen, VOC I sedimentproven från provpunkterna 15ÅF40 och 15ÅF42 kan spår av olika VOCämnen påvisas. Se Bilaga 2.2 för sammanställning. Se bilaga 2.3 för laboratorieanalysrapporter Rapport Utvidgad miljöteknisk markundersökning Mölnlycke fabriker Sida 24 (36)

25 Rapport 8.3 Grundvatten Vid provtagningen var tillrinningen i samtliga grundvattenrören god. För ytterligare information om grundvattenrörens placeringar se Bilaga 1. Samtliga laboratorieanalysrapporter återfinns i Bilaga 2.3. Grundvattenrör Peristaltisk pump Figur 17. Omsättning av grundvatten i grundvattenrör i provpunkt 15ÅF02. Foto: ÅF 2015 PAH: er och Petroleumämnen I Tabell 3 redovisas analysresultat av grundvattenprover med avseende på petroleumämnen och PAH: er och SPBI:s branschspecifika riktvärden. Uppmätta halter av PAH-M och PAH-H i grundvattenprovet uttaget i provpunkt 15ÅF26 och 15ÅF31 överskrider riktvärdet både för dricksvatten och för ångor i byggnader. Detta riktvärde gäller dock uttag av dricksvatten där halten är uppmätt, är det ett avstånd till närmaste uttagsbrunn för dricksvatten sker en utspädning. Samma sak gäller för ångor i byggnader. Det är relativt långt till byggnader där människor vistas permanent vilket även innebär en stor utspädningseffekt vilket även gör att även detta riktvärde inte är direkt tillämpningsbart. Inga halter uppmättes över laboratoriets rapporteringsgräns för fraktionerade alifater, aromater eller BTEX (Bensen, Toulen, Etylbensen och Xylen) Rapport Utvidgad miljöteknisk markundersökning Mölnlycke fabriker Sida 25 (36)

26 Rapport Tabell 3. Analysresultat av petroleumämnen och PAH: er i grundvattenprov och SPBI:s branschspecifika riktvärden. Samtliga halter anges i mg/l. Halter överskridande aktuella riktvärden är markerade i rött. Ämne / Ämnesgrupp, Riktvärde Riktvärde Dricksvatten Riktvärde Ångor i byggnader Riktvärde Miljörisker Ytvatten 15ÅF02 15ÅF04 14ÅF09 14ÅF11 15ÅF26 15ÅF31 14ÅF39 Provtagningsdatum Stabiliserad grund-vattennivå (m.u.my.) 2,64 1,75 0,57 0,54 1,87 1,03 Extra vattenprov från provgrop Petroleumkolväten (mg/l) Alifater Σ >C5-C8 0,1 3 0,3 < 0,020 < 0,020 < 0,020 0,022 < 0,020 < 0,020 < 0,020 Alifater Σ >C8-C10 0,1 0,1 0,15 < 0,020 < 0,020 < 0,020 < 0,020 < 0,020 < 0,020 < 0,020 Alifater Σ >C10-C12 0,1 0,025 0,3 < 0,020 < 0,020 < 0,020 < 0,020 < 0,20 < 0,020 < 0,20 Alifater Σ >C12-C16 0,1-3 < 0,020 < 0,020 < 0,020 < 0,020 < 0,20 < 0,020 < 0,20 Alifater Σ >C16-C35 0,21-3 < 0,050 < 0,050 < 0,050 < 0,050 < 0,50 < 0,050 < 0,50 Bensen 0,0005 0,05 0,5 < 0,00050 < 0,00050 < 0,00050 < 0,00050 < 0,00050 < 0,00050 < 0,00050 Toluen 0,04 7 0,5 < 0,0010 < 0,0010 < 0,0010 < 0,0010 < 0,0010 < 0,0010 < 0,0010 Etylbensen 0,03 6 0,5 < 0,0010 < 0,0010 < 0,0010 < 0,0010 < 0,0010 < 0,0010 < 0,0010 Xylen 0,25 3 0,5 < 0,0010 < 0,0010 < 0,0010 < 0,0010 < 0,0010 < 0,0010 < 0,0010 Aromater Σ >C8-C10 0,07 0,8 0,5 < 0,010 < 0,010 < 0,010 < 0,010 < 0,010 < 0,010 < 0,010 Aromater Σ >C10-C16 0, ,12 < 0,010 < 0,010 < 0,010 < 0,010 < 0,10 < 0,10 < 0,10 Aromater Σ >C , ,005 < 0,0050 < 0,0050 < 0,0050 < 0,0050 < 0,050 < 0,0050 < 0,050 Oljetyp Ej påvisad Ej påvisad Ej påvisad Ospec Ej påvisad Ej påvisad Ej påvisad Polycykliska aromatiska kolväten (mg/l) PAH-L 0,01 2 0,12 <0,0002 <0,0002 <0,0002 <0,0002 0,0031 <0,0002 <0,001 PAH-M 0,002 0,01 0,005 <0,0003 <0,0003 <0,0003 <0,0003 0,048 <0,0003 0,0095 PAH-H 0, ,3 0,0005 <0,0003 <0,0003 <0,0003 <0,0003 0,032 <0,0003 0,02 ÅF-Infrastructure AB, Grafiska vägen 2, Box 1551, SE Sverige Telefon , Säte i Stockholm, Org.nr , VAT nr SE Rapport Utvidgad miljöteknisk markundersökning Mölnlycke fabriker Sida 26 (36)

27 Rapport Metaller I Tabell 4 nedan redovisas påvisade halter av metaller i jämförelse med SGU:s bedömningsgrunder för grundvatten (SGU, 2013). En hög halt av zink har påvisats i provpunkt 15ÅF09. Måttlig halt av zink uppmättes i provpunkterna 15ÅF02 och 15ÅF11. Likaså uppmättes en måttlig halt av nickel i provpunkt 15ÅF 31. Gällande andra metaller så uppmättes endast låga eller mycket låga halter. Observera att laboratoriets rapporteringsgräns för kvicksilver är i nivå med hög/mycket hög halt vilket innebär att halten endast kan avgöras som underskridande laboratoriets rapporteringsgräns. Inget grundvattenprov överskred dock rapporteringsgränsen gällande kvicksilver. Det kan tilläggas att gränsvärdet för kvicksilver i dricksvatten är 1 mikrogram/liter vilket är högre än tidigare nämnd rapporteringsgräns. En sammanställning av resultaten för metaller från undersökningen och kan ses i bilaga 2.2. ÅF-Infrastructure AB, Grafiska vägen 2, Box 1551, SE Sverige Telefon , Säte i Stockholm, Org.nr , VAT nr SE Rapport Utvidgad miljöteknisk markundersökning Mölnlycke fabriker

28 Rapport Tabell 4. Analysresultat av metaller i grundvattenprov och SGU:s bedömningsgrunder för grundvatten. Samtliga halter anges i mg/l. Ämnen/Klas s Mycket låg halt Låg halt Måttlig halt Hög halt Mycket hög halt 15ÅF02 15ÅF04 15ÅF09 15ÅF11 15ÅF26 15ÅF31 15ÅF39 Datum Arsenik <0,001 0,001-0,002 0,002-0,005 0,005-0,01 0,01 0,00022 <0, ,00036 <0, ,0011 0,0017 <0,00020 Barium ,018 0,032 0,052 0,37 0,042 0,021 0,46 Bly <0,0005 0,0005-0,001 0,001-0,002 0,002-0,01 0,01 0,00091 <0, ,00033 <0, ,00015 <0,00010 <0, Kadmium <0,0001 0,0001-0,0005 0,0005-0,001 0,001-0,005 0,005 0, <0, <0, <0, , ,00009 <0, Kobolt <0, ,0021 0,0016 0, ,0028 0,00072 <0,00020 Koppar <0,02 0,02-0,2 0,2-1,0 1,0-2,0 2,0 0,0092 0,0011 0,0003 0, ,0034 0,0011 <0,00020 Krom <0,0005 0,0005-0,005 0,005-0,01 0,01-0,05 0,05 <0,00020 <0, ,00082 <0, ,00034 <0,00040 <0,00020 Kvicksilver <0, , , , , , ,0001 0,0001 <0,00010 <0,00010 <0,00010 <0,00010 <0,00010 <0,00010 <0,00010 Nickel <0,0005 0,0005-0,002 0,002-0,01 0,01-0,02 0,02 0,001 0, , ,0009 0,0017 0,0032 <0,00020 Vanadin ,0015 <0, ,00073 <0, , ,0015 <0,00020 Zink <0,005 0,005-0,01 0,01-0,1 0,1-1,0 1,0 0,012 0,0059 0,15 0,012 0,0089 0,008 0,0015 ÅF-Infrastructure AB, Grafiska vägen 2, Box 1551, SE Sverige Telefon , Säte i Stockholm, Org.nr , VAT nr SE Rapport Utvidgad miljöteknisk markundersökning Mölnlycke fabriker Sida 28 (36)

29 RAPPORT Fenoler Svenska rikt- och jämförvärden saknas för fenoler i grundvatten. Istället har holländska target- och intervention values använts vid jämförelse. De holländska riktvärdena utgår från ett målsättningsvärde, Target value, som är ett slags riktvärde för god status på grundvattnet baserat på bakgrundshalter. Intervention value är en indikativ nivå för ett kraftigt förorenat grundvatten då utredning och åtgärd bör genomföras. Gällande uppmätt halt (7,7 μg/l) av fenol i grundvattenprovet från provpunkt 15ÅF09, överskrider halten det holländska målsättningsvärdet Target value (0,2 μg/l) men under intervention value som anger en halt där åtgärder bör vidtas. Cyanid Holländska target- och intervention values har använts vid jämförelse med uppmätta halter av cyanid. Gällande uppmätt halt (1,9 μg/l) av cyanid i grundvattenprovet från provpunkt 15ÅF04 och 1,4 μg/l i 15ÅF09, underskrider dessa det holländska målsättningsvärdet Target value (10 μg/l). Lättflyktiga organiska ämnen (VOC) I provpunkt 15ÅF26 detekterades cis 1,2-Dikloreten (2,0 μg/l) och Naftalen (1,9 μg/l). Resterande parametrar underskrider laboratoriets rapporteringsgräns för de andra grundvattenproverna, se bilaga Slutsatser utvidgad miljöteknisk undersökning Nedan följer en sammanfattning över de föroreningar vilka påträffades i respektive medium vid nu utförd utvidgad miljöteknisk undersökning. 9.1 Jord och sediment PAH: er I provpunkt 14ÅF26 har halter av PAH-H och PAH-M påträffats över riktvärdet för MKM, vilket är över det bedömda riktvärdet KM om bostäder etc. skall bebyggas i detta område. Halterna kan betraktas som relativt höga då de ligger mellan 2- och 56 gånger över KM. Dessa påträffas dock på nivån 1,5-2,0 m.u.my. vilket inte antas vara lättillgängligt. I provpunkt 15ÅF28 (0,5-1,0 m u my.) har halter av PAH-H över riktvärdet för KM påvisats, vilket är det bedömda riktvärdet om bostäder skall bebyggas i detta område. Om annan verksamhet avses, bör MKM gälla. I provpunkt 15ÅF32 (0-0,5 m.u.my.) är halten av PAH-H över riktvärdet för KM, men under det bedömda riktvärdet (MKM). Vid båda provpunkterna påträffas föroreningen relativt högt upp och kan därmed anses som mer lättillgänglig. I provpunkt 15ÅF35 (0,5-1,0 m.u.my.) har halter av alla PAH-M och PAH-H påvisats över halt för MKM, vilket är över för områdets bedömda riktvärde. Halterna kan betraktas som relativt höga då de ligger mellan 2,4- och 3,4 gånger över bedömt riktvärde (MKM). Föroreningen påträffas relativt högt upp och kan därmed anses som mer lättillgänglig. I övriga provpunkter runt Massetjärnen där PAH har påvisats har dessa endast överskridit riktvärdet för KM. Vad som bedöms vara det aktuella riktvärdet för Rapport Utvidgad miljöteknisk markundersökning Sida 29 (36)

30 RAPPORT områdena runt Massetjärnen beror på grundläggning av byggnad, föroreningsparametrar och på vilket djup de påträffas vilket innebär att en diskussion bör tas i samband med byggnationen. En generell bedömning av området är att MKM bör gälla men i områdena för planerad skola etc. bör platsspecifik bedömning ske. I sedimenten påträffas mycket höga halter av PAH vid jämförelse med norska gränsvärden för sediment. Troligtvis har dessa föroreningar vilka är partikelbundna och svårlösliga i vatten sedimenterat på tjärnens botten under årens gång. Petroleumämnen Gällande uppmätta halter av petroleumämnen i jord, påträffades halter över riktvärdet MKM och KM i provpunkterna 15ÅF26 (17- och 30 mg/kg för aromater >C10-C16 och >C16-C35) och 15ÅF27 (160 mg/kg alifater >C16-C36). Bedömt riktvärde för 15ÅF26 och 15ÅF27 är KM om bostäder etc. skall bebyggas och halterna låg mellan 1, 6- och 7 gånger högre än det bedömda riktvärdet. Föroreningen vid 15ÅF27 påträffades högt upp och kan därmed anses som lättillgängligt, speciellt vid byggnation av bostäder. I en provpunkt (15ÅF35) har halt av petroleumämnen endast överskridit riktvärdet för KM, vilket är under områdenas bedömda riktvärde (MKM). I övriga provpunkter har endast spår av petroleumämnen påträffats under såväl KM som MKM. I sedimenten påträffades petroleumämnen i halter över Naturvårdsverkets generella riktvärden för farligt avfall (FA) (15ÅF40) och för mindre känslig markanvändning (MKM)(15ÅF42), gällande jord. För övriga två punkter så har endast spår av petroleumnämnen påträffats. Metaller Halter av barium i provpunkt 15ÅF34, 15ÅF38 och 15ÅF39 överskrider Naturvårdsverkets generella riktvärden för MKM. Dessa punkter är belägna på tjärnens sydöstra- och västra strand dit den tidigare tippen sträckte sig. Även zink har påträffats över riktvärdet för MKM i provpunkt 15ÅF37. Det bör även tilläggas att dessa halter påträffas relativt ytligt ca 0,3-1,5 m.u.my. Troligtvis härrör dessa föroreningar från när tippen fortfarande var i bruk. I sedimenten påträffades höga halter av bly och koppar i provpunkt 15ÅF40. Resterande värden ligger på bakgrundsnivåer eller väldigt låga utan troliga toxiska effekter. Fenoler Ingen förorening avseende fenoler har påvisats i analyserade jord-och sedimentprover. Cyanid Cyanid har påvisats i provpunkterna 15ÅF38 (3,6 mg/kg TS) och 15ÅF39 (3,5 mg/kg TS) (jordprover) samt i 15ÅF40 (5 mg/kg TS) (sediment), men under aktuellt gränsvärde. I resterande prover har inga halter över laboratoriets rapporteringsgräns påvisats. Lättflyktiga organiska ämnen (VOC) Spår av klorerade lösningsmedel har påträffats i provpunkterna 15ÅF35 och 15ÅF39. Det är inte ovanligt att man hittar spår efter klorerade lösningsmedel där dessa hanterats. Enligt uppgift så har det inte hanterats i några större mängder vid de tidigare verksamheterna. I övrigt detekterades endast spår av andra VOC-ämnen och i Rapport Utvidgad miljöteknisk markundersökning Sida 30 (36)

31 RAPPORT jämförelse med holländska intervention values så ligger samtliga parametrar under dessa riktvärden. 9.2 Grundvatten Petroleumämnen förutom PAH kunde generellt inte påvisas i något grundvattenprov. Endast PAH-M och PAH-H kunde påvisas över riktvärdet för dricksvatten i grundvattenprovet från provpunkt 15ÅF26 och 15ÅF39. Riktvärdet är dock inte helt tillämpningsbart på grund av utspädningseffekter. Grundvatten anses dock enligt Naturvårdsverket generellt alltid som skyddsvärt. Endast zinkhalten i provpunkt 15ÅF09 kunde påvisas i en hög halt vid jämförelse med SGU:s bedömningsgrunder. Övriga uppmätta halter av metaller i resterande provpunkter var måttliga, låga eller mycket låga halter. Detta kan antyda att grundvattnet inom fabriksområdet samt intill tjärnens östra strand ej är förorenat i någon större utsträckning. Osäkerheter föreligger dock, då undersökningen är av översiktlig karaktär. 10 Sammanfattning föroreningssituation från översiktlig samt utvidgad miljöteknisk undersökning Nedan följer en sammanfattning av föroreningssituationen från både den översiktliga-, samt den utvidgade miljötekniska markundersökningen. I bilaga 2.2 (ritning och i tabell) kan man även se denna sammanfattning med alla provpunkter med påvisade föroreningar som relaterats till bedömt generellt riktvärde. Observeras bör dock att det för vissa områden är något oklart vilket generellt riktvärde som bör gälla. Detta styrs av den verksamhet som i framtiden etableras i kombination med påvisad förorening, djup, grundläggning av byggnader mm. Det kan därmed vara motiverat att ta fram platsspecifika riktvärden för några av de aktuella områdena utifrån planerad markanvändning. I bilaga 1 finns även en ritning med alla provpunkter, vilka är färgmarkerade utifrån påvisad föroreningshalt (provpunkt 15ÅF31 är inte färgmarkerad men innehöll en måttlig halt av nickel) Inom fabriksområdet Förorening uppmättes över aktuellt riktvärde (KM) vid området där eventuell bostadsmark planeras (provpunkterna 15ÅF06-07 (fenol >MKM och PAH >MKM) samt 15ÅF26-28 (PAH >MKM, petroleumämnen>km, metaller>km). I provpunkt 15ÅF30 påträffades PAH över riktvärdet för KM. Aktuellt riktvärde får diskuteras beroende på typ av bebyggelse och hur djupt man ska gräva i detta område. Även vid provpunkt 15ÅF01-02 uppmättes förorening över aktuellt riktvärde (PAH, metaller>mkm), vid detta område planeras dock en etablering av teknisk anläggning. Vid det framtida parkeringsområdet (15ÅF13 och 15ÅF32) uppmättes halter av metaller över aktuellt riktvärde (MKM) för 15ÅF13 och PAH över KM för 15ÅF Utanför fabriksområdet Gällande området utanför fabriksområdet, förekommer det bland annat mycket höga halter (över riktvärdet för farligt avfall) av metaller på tjärnens västra strand, provpunkt 15ÅF16. PAH kan påvisas i relativt höga halter (över MKM) i provpunkt 15ÅF09 och 15ÅF35. I övriga provpunkter har enstaka föroreningar påträffats men samtliga under generellt riktvärde (MKM) Rapport Utvidgad miljöteknisk markundersökning Sida 31 (36)

32 RAPPORT Även i sedimenten påträffades mycket höga halter gällande metaller (barium, bly, zink) och PAH: er vid jämförelse med aktuella rikt- och gränsvärden. Även petroleumämnen, VOC och cyanid kunde påvisas i sedimenten. Planerad markanvändning för större delen av det planerade planområdet bedöms motsvara MKM men där bostadsmark planeras (området för provpunkterna 15ÅF06-08 samt 15ÅF24-28) bedöms riktvärde för KM primärt gälla då man planerar att bygga bostäder i området. En platsspecifik bedömning kan dock vara motiverad i vissa av dessa områden beroende på typ av verksamhet mm som planeras. Detta innebär att högre föroreningshalter kan vara acceptabelt i vissa delområden. I provpunkterna 15ÅF24-25 i den norra delen av området där bostäder planeras har inga föroreningshalter över KM påvisats. Även om nu utförd utvidgad undersökning kompletterar tidigare undersökning innebär f.d. deponiområden generellt att lokal förorening kan förekomma och det går därmed inte går att utesluta att ytterligare förorening kan förekomma i området, särskilt inte med tanke på att industriell verksamhet pågått under många år samt att en tidigare deponi återfunnits i området där både industriellt och hushållsavfalls deponerats. 11 Rekommendationer 11.1 Inom fabriksområdet ÅF bedömer utifrån nu erhållna resultat från översiktlig samt utvidgad miljöteknisk undersökning att inga ytterligare undersökningar i nuläget är nödvändiga inom fabriksområdet vid nuvarande användning. Om byggnader skall rivas och/eller byggas om och om markanvändning ändras bör däremot kompletterande undersökningar genomföras. Inga undersökningar har varit möjliga att utföra i direkt anslutning till eller under befintliga byggnader. Det går därmed inte utesluta att förorening kan förekomma i dessa områden. Dessutom pekar nu utförda markundersökningar på att lokala föroreningar kan återfinnas över området av varierat slag och i varierade föroreningshalter. Därav bör miljökontroll ske i samband med eller inför schaktning och byggnation i området för att därmed möjliggöra klassificering och separering av förorenade jordmassor. Stora delar av uppschaktade jordmassor kan troligen återanvändas inom fastigheten om massorna av tekniska skäl uppfyller kraven och om halterna understiger aktuella riktvärden utifrån ändamål/planerad verksamhet i resp. delområde. Förorening (PAH och petroleumämnen) påträffades över aktuellt riktvärde (prel. KM) i ett område som planeras att användas som bostadsmark samt skolområde mm (vid provpunkt 15ÅF07, 15ÅF26). PAH påträffades på djupet och överskred marginellt riktvärdet för KM vid provpunkt 15ÅF07 och i provpunkt 15ÅF26 påträffades PAH långt över riktvärdet. Även bly överskreds i en punkt (15ÅF28) högre upp i jordlagren. Ovanstående innebär att avhjälpande åtgärder (sanering) troligen kommer att krävas i delar av dessa områden vid planändring om bostäder eller andra verksamheter där människor vistas permanent alternativt där barn vistas under längre tid planeras. Dock är det flera olika parametrar som styr efterbehandlingsbehov och en mer ingående utredning inkl. platsspecifik riskbedömning bör utföras i resp. delområde om bostäder, skola etc. planeras. Där bör föroreningstyp, djup till förorening, planerad grundläggning av byggnader mm inkluderas. För delar av detta område såsom parkeringsytor, väg, grönytor (ej ytlig förorening) mm kan troligen även högre föroreningshalter än de generella för KM accepteras. Avseende fenol (15ÅF06) anses detta ämne som relativt mobilt med grundvattnet, dock så är uppmätt halt marginellt över riktvärdet MKM men under det holländska Rapport Utvidgad miljöteknisk markundersökning Sida 32 (36)

33 RAPPORT riktvärdet intervention value. Noteras bör att det svenska riktvärdet är för summan av fenol och kresoler. Kompletterande provtagning i anslutning till detta delområde kan vara motiverat i samband med planändring. Vid provpunkt 15ÅF01 och 15ÅF02 påträffades förorening över aktuellt riktvärde (MKM). Beslut avseende eventuellt ytterligare undersökning gällande dessa föroreningar får fattas i samråd med tillsynsmyndigheten, dock så planeras endast tekniska installationer i detta område och att nuvarande användning/yta är asfaltsbelagd vilket i sig begränsar spridning. Föroreningen vilken är PAH är partikelbunden och anses ej mobil i grundvattnet. I samband med schaktning i detta område kommer dock uppgrävda massor få hanteras som förorenade (över MKM). Kompletterande provtagning rekommenderas även här i samband med kommande schaktarbete för att möjliggöra klassificering för att därmed säkerställa korrekt hantering men även för att separera halter med eventuellt lägre föroreningsinnehåll. I angränsande områden inom fabriksområde resp. utanför fabriksområdet där bostäder, skola etc. planeras kan kompletterande undersökningar vara lämpliga (före eller i samband med byggnation) för att närmare kunna säkerställa och verifiera att halterna inom detta område understiger generellt riktvärde för KM. Exempelvis har PAH påvisats över KM i 15ÅF28 medan det i 15ÅF24 och 15ÅF25 inte påvisats någon förorening över KM. Kompletterande undersökning bedöms därmed vara motiverat mellan dessa områden för att klargöra avgränsning med tanke på planerade bostäder. Denna undersökning kan även ske i samband med byggnation för att då verifiera föroreningshalter där bostäder faktiskt blir aktuellt samt även möjliggöra korrekt masshantering. Avsteg från de generella riktvärdena kan eventuellt även vara möjligt utifrån platsspecifika förutsättningar och risk för exponering Utanför fabriksområdet Aktuellt riktvärde för områden runt Massetjärnen beror på typ av användning, typ av förorening och på vilket djup föroreningen har påträffats. En diskussion och mer ingående platsspecifik bedömning för respektive delområde bör genomföras utifrån planerad markanvändning när det närmare är fastställt utformning av byggnader inkl. grundläggning, verksamhet i dessa mm. Deponirester etc. bör så långt det är möjligt avlägsnas i samband med kommande entreprenad om schaktning planeras i delar av dessa områden. Generellt bedöms marken runt Massetjärnen motsvara MKM. Utifrån föroreningstyp, djup till förorening mm kan det dock vara aktuellt att ta fram platsspecifika riktvärden för de olika delområdena då högre föroreningshalter kan vara acceptabla i vissa fall. Runt om Massetjärnen har PAH, metaller, fenol och petroleumämnen påträffats i varierande grad. Halterna har legat mellan KM och upp till FA (i en punkt) och har påträffats både högre upp- och längre ned i jordlagren. Som nämnts ovan bör enskilt område diskuteras utifrån planerad byggnation. I den sydvästra delen (15ÅF31 och 15ÅF33) har det inte påträffats någon förorening och generellt riktvärde för MKM bör gälla här. I den nordöstra delen av området där 15ÅF24 och 15ÅF25 är uttagna har inga halter över KM påvisats. I detta område planeras bostäder. Tydlig avgränsning från närliggande punkter mot fabriksområdet såsom exempelvis 15ÅF 28 där halter över KM påvisats saknas dock. Kompletterande undersökning bedöms därmed vara motiverat mellan dessa områden för att klargöra avgränsning med tanke på planerade bostäder. Denna undersökning kan även ske i samband med byggnation för att då verifiera föroreningshalter där bostäder faktiskt blir aktuellt samt även möjliggöra korrekt masshantering Rapport Utvidgad miljöteknisk markundersökning Sida 33 (36)

34 RAPPORT Utförd grundvattenprovtagning pekar inte på nämnvärd spridning då låga föroreningshalter generellt har påvisats i grundvattnet. Troligen sker och har dock skett en spridning mot/till Massetjärnen då deponiområdet återfinns i direkt anslutning till Massetjärnen samt att grundvatten och markvatten noterades relativt ytligt (i förbindelse med deponimassorna) i samtliga provgropar som grävdes invid Massetjärnen. Troligen har det skett och sker en sedimentation i Massetjärnen av föroreningar. Utförd sedimentprovtagning i utloppet samt längre nedströms i Mölndalsån visar inte på en större föroreningsspridning då generellt lägre halter påvisades i sedimenten i ån. Stark lukt noterades dock främst i ett av de uttagna sedimentproven (15ÅF42) utanför Hulebäcksgymnasiet. Denna förorening bedöms dock inte i första hand kunna härledas till deponin kring Massetjärnen eller Mölnlycke fabriker utan utgör troligen en separat förorening, troligen från en äldre bensinstation som enligt muntliga uppgifter tidigare låg i direkt anslutning till denna provtagningslokal. Även i området utanför fabriksområdet bedöms kompletterande undersökningar i samband med kommande schaktarbeten vara motiverat för att klargöra avgränsning och möjliggöra klassificering av massor som måste schaktas ur inom ramen för planändring. Detta gäller särskilt i områdena där bostäder, skola etc. planeras. I samband med detta dokumenteras även eventuella restföroreningar i de olika delområdena och platsspecifika bedömningar får göras i resp. delområde utifrån föroreningstyp, djup till förorening, grundläggning av byggnader mm. Ett rutsystem bör upprättas och anpassas utifrån planerad verksamhet samt påträffad förorening i resp. delområde Övriga rekommendationer Vid eventuella framtida schaktarbeten i samband med planändring i området bör miljökontroll ske och entreprenör även löpande vara observant på föroreningsindikation då lokala föroreningar inte går att utesluta pga. den historiska verksamheten i området. Mer ingående klassificering av uppgrävda jordmassor är även att rekommendera för att kunna bedöma föroreningsgrad och därmed säkerställa korrekt hantering samt separering av uppgrävda massor som uppkommer i samband med arbetet. En grov klassning kan göras utifrån nu erhållna resultat men stora osäkerheter finns beroende på områdets karaktär (deponiområde mm). Detsamma gäller om arbeten är planerad att utföras i närmare anslutning till byggnader och/eller identifierade hot spots, då föreliggande undersökning har varit av översiktlig karaktär och provtagning inte genomförts i direkt anslutning till eller under befintliga byggnader. Exempelvis kan de olika delområdena delas in i rutsystem inför/i samband med entreprenad för att för att därmed möjliggöra kompletterande provtagningar i aktuella delområden. Rutsystemet bör anpassas till typ av verksamhet som planeras och provtätheten styrs av sedan tidigare påträffade föroreningar (föroreningstyper och halter) samt planerad markanvändning. Schakt och transport av förorenad jord är en anmälningspliktig åtgärd enligt förordningen om miljöfarlig verksamhet och miljöskydd, SFS 1998: Anmälan skall lämnas in till den lokala tillsynsmyndigheten i detta fall Miljöoch hälsoskydd på Härryda kommun i god tid innan arbeten skall påbörjas. Normalt bifogas kontrollplan, hälso- och säkerhetsplan med anmälan om efterbehandlingsåtgärd. Uppgrävda massor måste hanteras på ett miljömässigt korrekt sätt och omhändertas på godkänd deponi utifrån föroreningshalter. Vidare klassificering av uppschaktade massor rekommenderas för att säkerställa korrekt hantering samt för att undvika att större jordvolymer måste Rapport Utvidgad miljöteknisk markundersökning Sida 34 (36)

35 RAPPORT hanteras som förorenade över exempelvis MKM (om klassning enbart baseras på nu utförda undersökningar). ÅF bedömer att om schaktmassor uppkommer i samband med den kommande avvecklingen i den mån det är möjligt, till stora delar troligen kan återanvändas inom fastigheten (i merparten av delområdena) efter kompletterande klassificering. Det är dock viktigt att massor inte blandas från olika delområden och i de områden där höga föroreningshalter påvisats krävs kompletterande provtagning för att möjliggöra korrekt hantering. Om återanvändning inte är tekniskt möjligt utifrån massornas karaktär (exempelvis deponimassor) eller om överskottsmassor uppstår, skall dessa massor provtas och därifrån görs en klassificering utav massorna som då får hanteras därefter. För ev. schaktmassor som innehåller hög andel skrot, tegel, plast mm (främst i området kring Massetjärnen) kan särskild hantering och särskilda krav ställas från mottagningsanläggning. Detta bör beaktas vid kommande upphandling av entreprenad mm. Noteras bör även att det i vissa provgropar noterades större block vilket även det bör framgå i kommande upphandling av entreprenad. Om behov av länshållning skulle uppstå i samband med kommande entreprenad får detta inte ske förrän provtagning av vattnet har skett. Genomförd grundvattenprovtagning pekar inte på någon stor påverkan på grundvattnet i området. Däremot sker en omrörning av massor i samband med schaktning vilket även innebär att föroreningar kan frigöras vilket därmed påverkar grund- och markvatten i området. Samråd skall även ske med tillsynsmyndigheten innan länshållning påbörjas. Beredskap för länshållning bör finnas i samband med kommande entreprenader och bör även framgå i ev. upphandling etc. Vid markarbeten för parkeringsyta i södra delen av Massetjärnen rekommenderar ÅF att man är uppmärksam på föroreningar (lukt eller synliga inslag i fyllnadsmassor mm) och vid föroreningsmisstanke tillkallar miljökontrollant för vidare provtagning och bedömning. Särskilt när metaller har påträffats över MKM och PAH: er över KM i detta område. Föroreningen i sig innebär troligen ingen risk då parkeringsyta planeras vilket även innebär en yttäckning (asfalt) vilket i sig begränsar spridning mm. Metaller och PAH är i detta område troligen starkt bundet till marken. Om muddring skall ske i tjärnen bör ytterligare undersökningar ske för att klargöra föroreningsbilden (och spridningsrisken) ytterligare. Där bör man koncentrera sig på området som kan vara aktuellt för muddring. I övrigt bör inte sedimenten röras om på grund av risken att man rör upp eventuella föroreningar, så att de sprids nedströms mot Rådasjön, där även naturreservatet återfinns. Vid jämförelse med riktvärden, överskrider halten av zink riktvärdet för farligt avfall i provpunkt 15ÅF22 och PAH halten i provpunkt 15ÅF40 och 15ÅF42 anses vara akut toxiska vid korttidsexponering, enligt norska riktvärden. Utförd sedimentprovtagning i utloppet samt längre nedströms i Mölndalsån visar dock inte på en större föroreningsspridning då generellt lägre halter påvisades i sedimenten i ån. Stark lukt i kombination med påvisade halter av PAH och petroleumkolväten noterades dock främst i ett av de uttagna sedimentproven (15ÅF42) utanför Hulebäcksgymnasiet. Denna förorening bedöms dock inte i första hand kunna Rapport Utvidgad miljöteknisk markundersökning Sida 35 (36)

36 RAPPORT härledas till deponin kring Massetjärnen eller Mölnlycke fabriker utan utgör snarare en separat förorening, troligen från en äldre bensinstation som enligt muntliga uppgifter tidigare låg i direkt anslutning till denna provtagningslokal. I enlighet med Miljöbalkens upplysningsplikt skall denna rapport delges tillsynsmyndigheten vilket i det här fallet är Miljö- och hälsoskydd, Härryda kommun. Sändlista: Härryda kommun ÅF Infrastructure AB 2 ex + 3 utskrivna exemplar 1 ex + original 12 Källförteckning Avfall Sverige Utveckling (2007) Uppdaterade bedömningsgrunder för förorenade massor. Rapport 2007:01. ISSN: Circulation on target values and intervention values for soil remediation. Directorate- General for Environmental Protection (2000): DBO/ COWI PM Geoteknik (2014) Detaljplan för del av Mölnlycke 1:1 m.fl. Mölnlycke Fabriker Naturvårdsverket, 2009: Riktvärden för förorenad mark. Modellbeskrivning och vägledning. Naturvårdsverket september Naturvårdsverket, NV (2009) Riskbedömning av förorenade områden. En vägledning från förenklad till fördjupad riskbedömning. Rapport SGF, 2004: Fälthandbok miljötekniska markundersökningar. SGF-rapport 2:2004 SGU, 2010a: SGU:s jordartskarta ( ). Elektronisk. Tillgänglig: SGU, 2010b: SGU:s brunnsarkiv. ( ). Elektronisk. Tillgänglig: SGU (2013). Bedömningsgrunder för grundvatten. SGU-rapport 2013:1. Statens forurensningstilsyn, Norwegian Pollution Control Authority. Veileder for klassifisering av miljøkvalitet i vann og sedimenter, Statens forurensningstilsyn, rapport SPBI, 2011: Efterbehandling av förorenade bensinstationer och dieselanläggningar. SPI Rekommendation. Svenska Petroleum och Biodrivmedel Institutet SWECO PM (2008) Provtagning av jord och sediment vid Massetjärn i Mölnlycke, Härryda kommun Bilagor Bilaga 1 Bilaga 2.1 Bilaga 2.2 Bilaga 2.3 Planritning med inmätta provtagningspunkter Fältanalysprotokoll Jämförelsetabell/ritning analysresultat för jord, sediment och vatten Laboratorieanalysprotokoll Rapport Utvidgad miljöteknisk markundersökning Sida 36 (36)

37 15AF17 15ÅF39 15AF16 15ÅF38 15AF15 15ÅFPG S 15ÅF31 15ÅF33 F.d Tjärnetippen 15AF12 15ÅF32 15ÅF24 15AF18 15ÅF37 15ÅF28 15AF07 15AF09 GV 15ÅF36 15ÅF26 15ÅF35 15AF11 GV 15AF10 15ÅF34 15AF14 15AF08 15ÅF25 15ÅF27 15AF06 15AF05 15ÅF30 15ÅF29 15AF04 GV 15AF13 ± Beteckningar: Störd provtagning Provgrop Laboratorieanalys Fältanalys Grundvattenrör Jordprov L Vattenprov < KM (Känslig markanvändning) > KM (Känslig markanvändning) > MKM (Mindre Känslig markanvändning) > FA (Farligt avfall) Utvidgad miljöteknisk markundersökning Mölnlycke fabriker Härryda kommun Mölnlycke 1:1 m.fl. ÅF INFRASTRUCTURE Tel: UPPDRAG NR RITAD AV HANDLÄGGARE Sara Sjölander Camilla Olsson ANSVARIG GRANSKAD AV Tobias Kahnberg DATUM GRANSKNINGSDATUM REV. DATUM FORMAT SKALA BILAGA/RITNINGSNUMMER A3 1:2500 Bilaga 1 á Mall reviderad , Fastställd av: Fredrik Delblanc Ø Meter S Koordinatsystem: SWEREF Höjdsystem: RH2000

38 1 1:578>2 1:571 1:108 S:13>1 1:60>4 1:106>1 1:597>8 s cq 1:123 1:124 1:107 1:80>1 1:631>2 S:21 1:17 1:621>2 1:578>1 4:97>1 1:89 1:552 1:253 1:580 1:596 1:103>1 1:254 1:597>1 1:114 1:614 4:164 4:166 >2 1:575 1:211>2 bd 1:509 1:256 4:166 >1 1:197 1:645 1:517 1:624 1:528 1:202 1:505 1:872 4:102 1:466 1:207 1:112 1:626 1:198 1:597>7 HÖNEKULLA 1:111 1:211>1 1:200 1:217 1:199 1:106>2 1:81>2 1:127 S:12 1:147>1 1:128 1:469 1:117 1:598>5 1:3>7 1:125 1:218 1:3>18 1:131 1:129 1:126 1:282 1:140 1:137 1:481 1:130 1:480 1:240 1:560 1:609 S:31 S:10>1 1:530 HULEBÄCK 1:133 1:132 1:80>3 1:142 1:8 1:304 1:3>1 1:134>2 1:286 1:134>1 1:62 1:88>1 1:868 1:135 1:82 1:86 1:85 1:437 cf 1:88>2 1:83 1:440 1:154 1:17>2 1:44 1:58 1:254 1:26 1:17>3 1:91 1:114 1:17>9 s ca 1:326 S:4>1 S:4>2 1:327 1:297 4:90 1:104 1:623 1:615 1:523 1:109>1 1:506>1 1:255 1:109>2 1:721 1:110>1 4:91 4:92 s 1:110>2 1:465 1:122 1:119 1:115 HULEBÄCK 1:598>4 1:509 1:118 1:152 1:116 1:219 1:139 1:510 1:141 1:87 1:25 1:605 1:744 4:28 1:60>2 1:49 1:867 1:3>2 1:153 1:157 s S:22>3 1:542 1:43>4 S:22>2 S:3>6 1:584 1:471 3:1>1 S:22>1 1:17>7 1:55 1:159 1:487 1:54 1:20 1:488 1:23 1:3>10 Mall reviderad , Fastställd av: Fredrik Delblanc ÅF INFRASTRUCTURE Tel: UPPDRAG NR RITAD AV HANDLÄGGARE Sara Sjölander Camilla Olsson ANSVARIG GRANSKAD AV Tobias Kahnberg DATUM GRANSKNINGSDATUM REV. DATUM FORMAT SKALA BILAGA/RITNINGSNUMMER A3 1:2500 Bilaga 1.2 MÖLNLYCKE WENDELSBERG 15ÅF43 Sediment 15ÅF42 Sediment 15ÅF22 Sediment 15ÅF21 Sediment F.d Tjärnetippen 15ÅF41 Sediment 15ÅF40 Sediment 15ÅF23 Sediment 15ÅF20 Sediment 15ÅF19 Sediment Beteckningar: Störd provtagning Laboratorieanalys Koordinatsystem: SWEREF Höjdsystem: RH2000 Utvidgad miljöteknisk markundersökning Mölnlycke fabriker Härryda kommun Sedimentprovtagning

39 FÄLTPROTOKOLL Bilaga 2.1

40 FÄLTANALYSPROTOKOLL Bilaga 2.1 Projekt: Mölnlycke fabriker Laboratorium: Eurofins AB Projektnummer: Entreprenör: GeoInvest Holding AB Uppdragsansvarig: Tobias Kahnberg Väderlek: Sol, cirka 13 C Provtagare: Camilla Olsson Kalibreringsgas: Isobutylen 100 ppm Provtagningsdatum: Antal jordprover: 71 Syfte: Utvidgad miljöteknisk markundersökning Antal vattenprover 6 Provtagningslokal: Mölnlycke fabriker Antal asfaltsprov: - Analysprotokoll Borrprotokoll Prov Djup VOC* Lab- Djup Jordart notering (m) (ppm) analys (m) 15ÅF24 0-0,5 <1 0-0,5 grsa (F) 0,5-1,0 <1 X 0,5-1,0 sale Övergång till lera. 1,0-1,5 <1 1,0-1,5 lesa Mer sandigt! 1,5-2,0 <1 1,5-2,0 sale 2,0-2,5 <1 2,0-2,5 grsa (F) Mkt fuktigt Borrstopp vid 2,5 m! 15ÅF25 0-0,5 <1 0-0,5 Sa (F) Fuktigt 0,5-1,0 <1 X 0,5-2,45 sale Mkt fuktigt samt grå till färg 1,0-1,5 <1 Borrstopp vid 2,45m! 1,5-2,0 <1 2,0-2,45 <1 15ÅF26 0-0,5 <1 0-0,5 Mu Grundvattenrör! 0,5-1,0 <1 0,5-0,8 Mu Inslag av grus 1,0-1,5 <1 0,8-2,0 Sa 1,5-2,0 <1 X 2,0-2,5 Le Inslag av T, fuktigt 2,0-2,5 <1 2,5-3,7 T Doft av petroleum 2,5-3,0 <1 3,7-4,0 Le Mkt fuktigt, inskag av T 3,0-3,5 <1 3,5-4,0 <1 15ÅF27 0-0,5 33 X 0-0,5 sagr (F) Grå till färg 0,5-1,0 8 0,5-1,0 lesa Fuktigt 1,0-1,5 <1 1,0-1,5 T 1,5-2,0 <1 1,5-4,0 sale (F) Inslag av Gr 2,0-2,5 <1 2,5-3,0 <1 3,0-3,5 <1 3,5-4,0 <1 *VOC: (Volatile Organic Compounds); fältanalys utförd med ett PID-instrument. Mätningen syftar främst till att ligga till grund för vidare undersökningar samt beslut om vilka prover som det behövs ackrediterad analys på. Förkortningar (jordarter): St = sten Si = silt Bl = block F = fyllnadsmassor Gr = grus Le = lera B = berg Sa = sand Mn = morän Let= torrskorpelera Mu = mull T=torv f = fin m = mellan g = grov bilaga 2.1

41 FÄLTANALYSPROTOKOLL Bilaga 2.1 Projekt: Mölnlycke fabriker Laboratorium: Eurofins AB Projektnummer: Entreprenör: J.Friman Holding AB Uppdragsansvarig: Tobias Kahnberg Väderlek: Sol, cirka 13 C Provtagare: Camilla Olsson Kalibreringsgas: Isobutylen 100 ppm Provtagningsdatum: Antal jordprover: 71 Syfte: Utvidgad miljöteknisk markundersökning Antal vattenprover 6 Provtagningslokal: Mölnlycke fabriker Antal asfaltsprov: - Analysprotokoll Borrprotokoll Prov Djup VOC* Lab- Djup Jordart notering (m) (ppm) analys (m) 15ÅF28 0-0,5 2,0 0-1,5 Sa (F) Inslag av tegel 0,5-1,0 1,3 X 1,5-2,0 sale Fuktigt 1,0-1,5 <1 2,0-2,5 Le 1,5-2,0 <1 2,5-3,0 sale (F) Mer grovkornigt, inslag av grus 2,0-2,5 <1 3,0-4,0 grsa (F) Mkt fuktigt 2,5-3,0 <1 3,0-3,5 <1 3,5-4,0 <1 15ÅF29 0-0,5 <1 0-0,5 Sa (F) 0,5-1,0 <1 0,5-1,0 lesa (F) 1,0-1,5 <1 1,0-1,5 grsa (F) 1,5-2,0 <1 1,5-2,0 grsa (F) Inslag av T 2,0-2,5 <1 2,0-4,0 grsa (F) Fuktigt 2,5-3,0 <1 3,0-3,5 <1 3,5-4,0 <1 15ÅF30 0-0,5 <1 0-1,0 lesa (F) 0,5-1,0 <1 1,0-1,5 sale (F) Insag av grus 1,0-1,5 7,2 1,5-2,5 sale 1,5-2,0 1,2 X 2,0-2,5 Le 2,0-2,5 <1 2,5-4,0 lesa Fuktigt 2,5-3,0 <1 3,0-3,5 <1 3,5-4,0 <1 15ÅF31 0-0,5 <1 0-2,0 Mu Grundvattenrör! 0,5-1,0 <1 1,5-2,0 sale 1,0-1,5 <1 2,0-4,0 Le 1,5-2,0 <1 2,0-2,5 <1 2,5-3,0 <1 3,0-3,5 <1 3,5-4,0 <1 *VOC: (Volatile Organic Compounds); fältanalys utförd med ett PID-instrument. Mätningen syftar främst till att ligga till grund för vidare undersökningar samt beslut om vilka prover som det behövs ackrediterad analys på. Förkortningar (jordarter): St = sten Si = silt Bl = block F = fyllnadsmassor Gr = grus Le = lera B = berg Sa = sand Mn = morän Let= torrskorpelera Mu = mull T=torv f = fin m = mellan g = grov bilaga 2.1

42 FÄLTANALYSPROTOKOLL Bilaga 2.1 Projekt: Mölnlycke fabriker Laboratorium: Eurofins AB Projektnummer: Entreprenör: J.Friman Holding AB Uppdragsansvarig: Tobias Kahnberg Väderlek: Sol, cirka 13 C Provtagare: Camilla Olsson Kalibreringsgas: Isobutylen 100 ppm Provtagningsdatum: Antal jordprover: 71 Syfte: Utvidgad miljöteknisk markundersökning Antal vattenprover 6 Provtagningslokal: Mölnlycke fabriker Antal asfaltsprov: - Analysprotokoll Borrprotokoll Prov Djup VOC* Lab- Djup Jordart notering (m) (ppm) analys (m) 15ÅF32 0-0,5 <1 X 0-1,0 grsa (F) Inslag av tegel 0,5-1,0 <1 1,0-2,0 lele (F) Inslag av grus 1,0-1,5 <1 2,0-3,0 Le 1,5-2,0 <1 2,0-2,5 <1 2,5-3,0 <1 *VOC: (Volatile Organic Compounds); fältanalys utförd med ett PID-instrument. Mätningen syftar främst till att ligga till grund för vidare undersökningar samt beslut om vilka prover som det behövs ackrediterad analys på. Förkortningar (jordarter): St = sten Si = silt Bl = block F = fyllnadsmassor Gr = grus Le = lera B = berg Sa = sand Mn = morän Let= torrskorpelera Mu = mull T=torv f = fin m = mellan g = grov bilaga 2.1

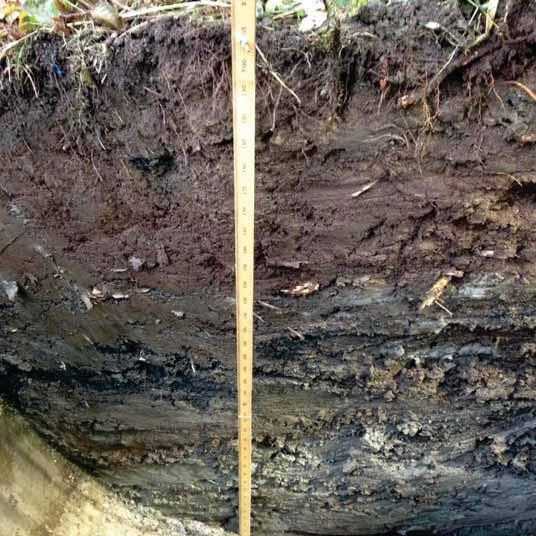

43 Mölnlycke fabriker Bilaga 2.1 DOKUMENTATION AV PROVGROPSUNDERSÖKNING ALLMÄN INFORMATION Projekt Mölnlycke fabriker Schaktutrustning Väderlek Grävmaskin Duggregn Topografi Ca 1-2 C lutning Provgropens storlek L*B*D (m) 3,2*1,0*2,0 Grundvatteninflöde i provgrop: Låg tillströmning Temp o C 12 Uppdrag Ansvarig CMO Markslag Gräs Plushöjd - Provgrop Nr 15ÅF33 Datum Tjäldjup - JORDLAGERINFORMATION Prov nr Djup u my (m) Jordart (fältbestämning) VOC (ppm) Anmärkningar Laboratorieanalys 15ÅF33 0-0,5 Mull <1 15ÅF33 0,5-1,0 Mull <1 X 15ÅF33 1,0-1,5 Sa,T,Le <1 15ÅF33 1,5-2,0 Le <1 SGF/BGS Beteckningssystem Version 2001:2 1

44 Mölnlycke fabriker Bilaga 2.1 DOKUMENTATION AV PROVGROPSUNDERSÖKNING ALLMÄN INFORMATION Projekt Mölnlycke fabriker Schaktutrustning Grävmaskin Topografi Ca 1-2 C lutning Väderlek Duggregn Provgropens storlek L*B*D (m) 3,1*1,0*1,5 Temp o C 12 Uppdrag Ansvarig CMO Markslag Gräs Plushöjd - Provgrop Nr 15ÅF34 Datum Tjäldjup - Grundvatteninflöde i provgrop: Ja JORDLAGERINFORMATION Prov nr Djup u my (m) Jordart (fältbestämning) VOC (ppm) Anmärkningar Laboratorieanalys 15ÅF34 0-0,3 Sa,Gr,Mull <1 15ÅF34 0,3-0,5 Mull, Sa <1 Doft av petroleum X 15ÅF34 0,5-1,0 Sa,Gr,Mull <1 Inslag tegel 15ÅF34 1,0 Oljigt lager <1 X 15ÅF34 1,0-1,5 Gr,Sa <1 Mörka inslag, luktade, blött SGF/BGS Beteckningssystem Version 2001:2 2

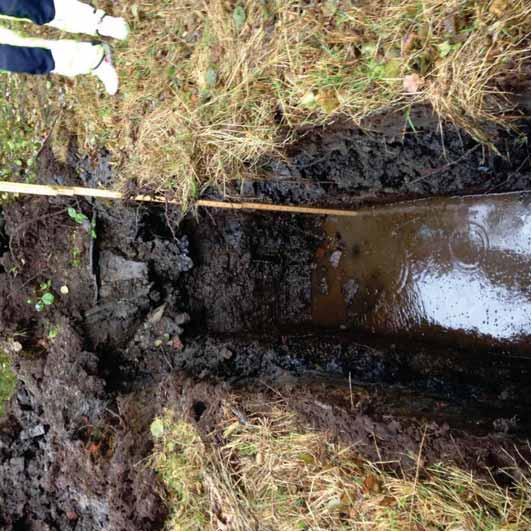

45 Mölnlycke fabriker Bilaga 2.1 DOKUMENTATION AV PROVGROPSUNDERSÖKNING ALLMÄN INFORMATION Projekt Mölnlycke fabriker Schaktutrustning Väderlek Grävmaskin Duggregn Topografi Plant Provgropens storlek L*B*D (m) 3,4*1,0*1,8 Grundvatteninflöde i provgrop: Ja Temp o C 12 Uppdrag Ansvarig CMO Markslag Gräs Plushöjd - Provgrop Nr 15ÅF35 Datum Tjäldjup - JORDLAGERINFORMATION Prov nr Djup u my (m) Jordart (fältbestämning) VOC (ppm) Anmärkningar Laboratorieanalys 15ÅF35 0-0,5 Sa,Gr,Le <1 15ÅF35 0,5-1,0 Sa, Gr, Le <1 Inslag tegel, doft av petroleum X 15ÅF35 1,0-1,5 T, Sa, Le <1 tegel, plast och större stenblock Blött, inslag av 15ÅF35 1,5-1,8 T <1 X SGF/BGS Beteckningssystem Version 2001:2 3

46 Mölnlycke fabriker Bilaga 2.1 DOKUMENTATION AV PROVGROPSUNDERSÖKNING ALLMÄN INFORMATION Projekt Mölnlycke fabriker Schaktutrustning Väderlek Grävmaskin Duggregn Topografi Plant Provgropens storlek L*B*D (m) 4,0*1,0*1,7 Temp o C 12 Uppdrag Ansvarig CMO Markslag Gräs Plushöjd - Provgrop Nr 15ÅF36 Datum Tjäldjup - Grundvatteninflöde i provgrop: Ja JORDLAGERINFORMATION Prov nr Djup u my (m) Jordart (fältbestämning) VOC (ppm) Anmärkningar Laboratorieanalys 15ÅF36 0-0,5 Sa <1 Inslag tegel 15ÅF36 0,5-1,0 Sa, Mull <1 Inslag av större stenblock, tegel och plast 15ÅF36 1,0-1,5 Sa, Le <1 15ÅF36 1,5-1,7 Sa, Le <1 Blött X SGF/BGS Beteckningssystem Version 2001:2 4

47 Mölnlycke fabriker Bilaga 2.1 DOKUMENTATION AV PROVGROPSUNDERSÖKNING ALLMÄN INFORMATION Projekt Mönlycke fabriker Schaktutrustning Grävmaskin Topografi Väderlek Molnigt Provgropens storlek L*B*D (m) 3,2*1,0*2,0 Temp o C 12 Uppdrag Ansvarig CMO Markslag Gräs Plushöjd - Provgrop Nr 15ÅF37 Datum Tjäldjup - Grundvatteninflöde i provgrop: Ja JORDLAGERINFORMATION Prov nr Djup u my (m) Jordart (fältbestämning) VOC (ppm) Anmärkningar Laboratorieanalys 15ÅF37 0-0,5 Sa <1 X 15ÅF37 0,5-1,0 Sa <1 Inslag av trä 15ÅF37 1,0-1,5 Sa <1 15ÅF37 1,5-1,9 Sa, Le <1 Mkt rötter 15ÅF37 2,0 T 2 X SGF/BGS Beteckningssystem Version 2001:2 5

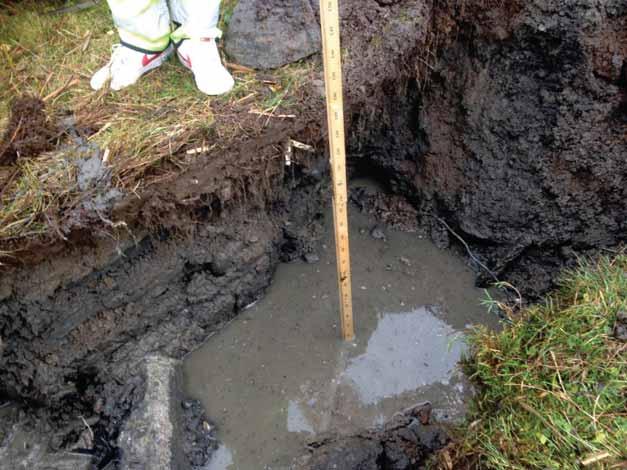

48 Mölnlycke fabriker Bilaga 2.1 DOKUMENTATION AV PROVGROPSUNDERSÖKNING ALLMÄN INFORMATION Projekt Mölnlycke fabriker Schaktutrustning Väderlek Grävmaskin Duggregn Topografi Ca 1-2 C lutning Provgropens storlek L*B*D (m) 3,1*10*1,2 Temp o C 12 Uppdrag Ansvarig CMO Markslag Gräs Plushöjd - Provgrop Nr 15ÅF38 Datum Tjäldjup - Grundvatteninflöde i provgrop: Ja JORDLAGERINFORMATION Prov nr Djup u my (m) Jordart (fältbestämning) VOC (ppm) Anmärkningar Laboratorieanalys 15ÅF38 0-0,5 Sa, Gr, Mull <1 15ÅF38 0,5-1,0 Le, Gr, T <1 Luktade petroleum samt innehöll större stenblock 15ÅF38 1,0-1,2 Le, Gr, T <1 Blött X SGF/BGS Beteckningssystem Version 2001:2 6

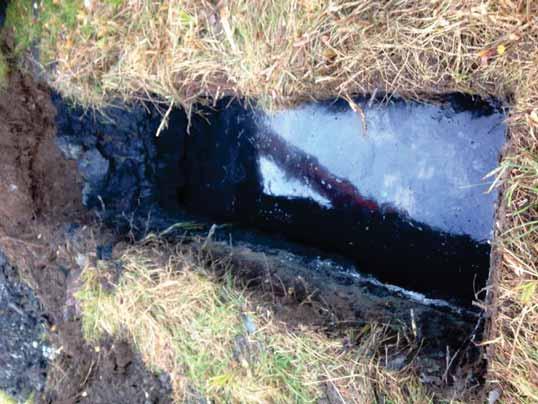

49 Mölnlycke fabriker Bilaga 2.1 DOKUMENTATION AV PROVGROPSUNDERSÖKNING ALLMÄN INFORMATION Projekt Mölnlycke fabriker Schaktutrustning Väderlek Grävmaskin Molnigt Topografi Plant Provgropens storlek L*B*D (m) 3,1*1,0*1,5 Temp o C 12 Uppdrag Ansvarig CMO Markslag Gräs Plushöjd - Provgrop Nr 15ÅF39 Datum Tjäldjup - Grundvatteninflöde i provgrop: Ja JORDLAGERINFORMATION Prov nr Djup u my (m) Jordart (fältbestämning) VOC (ppm) Anmärkningar Laboratorieanalys 15ÅF39 0-0,3 Mull, Sa, Gr <1 15ÅF39 0,3-0,5 Le <1 Grå massa 15ÅF39 0,5-0,8 Vitt pulver 9 Möjligen krita X 15ÅF39 0,5-1,0 Sa, Le 2 Mkt mörk jord samt doft av petroleum X 15ÅF39 1,0-1,5 Sa <1 X SGF/BGS Beteckningssystem Version 2001:2 7

50 Protokoll sedimentprovtagning Bilaga 2.1 Proj.nr: Provpunkts Id Vattenförekomst Datum 15ÅF Provtagare Id Väder/strömförhållande Soligt, Ca 14 C Provtagningsutrustning Tjärn CMO, TK Multiprovtagare Bottentyp Vattendjup Position Kohesions 2,7m Mitt i ström i Massetjärn Kommentar/foto Sedimentnivå från-till (cm) Färg, lukt, utseende, kornstorlek, innehåll, kommentar Burknummer Analys 0-0,3 Mörk brun, högt org. innehåll, spår av olja 15ÅF40 0-0,3 X 0,30-0,55 Torvaktigt, ej helt nedbr. material. 15ÅF40 0,3-0,55

51 Protokoll sedimentprovtagning Bilaga 2.1 Proj.nr: Provpunkts Id Vattenförekomst Datum 15ÅF Provtagare Id Väder/strömförhållande Soligt, Ca 14 C Provtagningsutrustning Tjärn CMO, TK Multiprovtagare Bottentyp Vattendjup Position Friktions 1,25m Mölndalsån, närmast Massetjärn Kommentar/foto Sedimentnivå från-till (cm) Färg, lukt, utseende, kornstorlek, innehåll, kommentar Burknummer Analys 0-0,3 Grovkornig sand, låg org. innehåll 15ÅF41 0-0,3 X

52 Protokoll sedimentprovtagning Bilaga 2.1 Proj.nr: Provpunkts Id Datum Väder/strömförhållande 15ÅF Soligt, Ca 14 C Vattenförekomst Provtagare Id Provtagningsutrustning Tjärn CMO, TK Multiprovtagare Bottentyp Vattendjup Position Friktions 2,1m Mölndalsån, intill Statoil Kommentar/foto *Tapp på vä. Sida, funnits en gammal mekanisk fabrik där! Sedimentnivå från-till (cm) Färg, lukt, utseende, kornstorlek, innehåll, kommentar Burknummer Analys 0-0,15 Grovkornig sand, låg org. Innehåll, mkt lukt 15ÅF42 0-0,15 X

53 Protokoll sedimentprovtagning Bilaga 2.1 Proj.nr: Provpunkts Id Vattenförekomst Datum 15ÅF Provtagare Id Väder/strömförhållande Soligt, Ca 14 C Provtagningsutrustning Tjärn CMO, TK Multiprovtagare Bottentyp Vattendjup Position Friktions 2,1m Mölndalsån, vid trafikerad bro Kommentar/foto *Tagna mer i mitten utav ån! Sedimentnivå från-till (cm) Färg, lukt, utseende, kornstorlek, innehåll, kommentar Burknummer Analys 0-0,15 Grovkornig sand, låg org. innehåll 15ÅF43 0-0,15 nr 1 0-0,15 Mer org. Innehåll, mer silt&lera 15ÅF43 nr 2 X 0,15-0,25 Lera 15ÅF43 nr 2

54 Provtagningsprotokoll GRUNDVATTEN Projektnamn: Uppdragsnr: Plats: Höjdsystem: Utv. MU Mölnlycke Fabriker Mölnlycke fabriker Datum: Projektled: Provtagare: , Tobias Kahnberg Camilla Olsson Provpunkt Nivå (r.ö.k.) () Avstånd r.ö.kgv.yta (m) Gv-nivå (m.u.my.) Omsättning (l) Tid för omsättning Tid provtagning GV-nivå vid provtagning Anmärkningar 15ÅF02 0,72 3,37 2,65 Ca 2 13:40 16:20 2,64 15ÅF04-0,05 1,7 1,75 Ca 1,3 12:00 15:45 2,05 15ÅF09-0,03 0,55 0,58 Ca 50 12:00 16:00 0,57 15ÅF11-0,06 0,48 0,54 Ca 17 12:40 15:30 0,54 15ÅF26 0,88 2,62 1,74 Ca 2 10:50 15:30 1,87 15ÅF31 0, ,94 Ca 4 15:00 17:00 1,03 Mkt grumligt, doft av petroleum Grumligt till en början, dock blev färgen klar efter en tid Svag doft av petroleum Ingen tydlig doft, klar färg Mkt grumligt Klar färg, ingen doft 15ÅF26 15ÅF09 15ÅF02 15ÅF31

55 SAMMANSTÄLLNING AV ANALYSRESULTAT Bilaga 2.2

56 RAPPORT BILAGA 2.2 Sammanställning av analysresultatet av petroleumämnen i jord, Mölnlycke fabriker Utvidgande översiktlig miljöteknisk markundersökning. ÅF Infrastructure AB. Uppdragsnr: Provpunkt / riktvärden / Enhet KM (mg/kg Ts) MKM (mg/kg Ts) 15ÅF24 15ÅF25 15ÅF26 15ÅF27 15ÅF28 15ÅF30 15ÅF32 15ÅF34 15ÅF34 15ÅF35 15ÅF35 15ÅF36 15ÅF37 15ÅF37 15ÅF38 15ÅF39 15ÅF39 15ÅF39 Referens / Provtagningsdatu m Naturvårdsverkets riktvärden (NV 5976, 5977, 2009) Journalnummer Provtagningsnivå (m u my) Jordart 0,5-1,0 0,5-1,0 1,5-2,0 0-0,5 0,5-1,0 1,0-1,5 0-0,5 0,3-0,5 1,0 0,5-1,0 1,5-1,8 0,5-1,0 0-0,5 2,0 0,5-1,0 0,5-1,0 0,5-0,8 1,0-1,5 Sandig lera Sandig lera Sandig lera. Inslag av grus F/ grusig Sand F/ Sand F/Sandig lera. Inslag av grus F/Sandig grus Sandig mull Oljigt lager F/ Grusig sand. Inslag av lera & tegel Torv Sand med inslag av mull & tegel Sand Torv Grusig lera. Inslag av torv Lerig sand Vitt okänt material Sand VOC (ppm) <1 <1 <1 32,8 1,3 7,2 <1 <1 <1 <1 <1 <1 <1 2,0 <1 2,0 9,0 <1 Torrsubstans, Ts (%) 82,5 82,1 91,6 95,8 94,6 86,4 95,9 56,9 57,4 75,8 22,3 83,2 85,9 43,9 62,9 62,3 55,8 42,9 Petroleumkolväten (mg/kg TS) Bensen 0,012 0,04 < 0,0035 < 0,0035 < 0,0035 < 0,0035 < 0,0035 < 0,0035 < 0,0035 < 0,0035 < 0,0035 < 0,0035 < 0,0035 < 0,0035 0,0071 0,0071 0,0071 <0,0035 0,0074 0,020 Etylbensen < 0,10 < 0,10 < 0,10 < 0,10 < 0,10 < 0,10 < 0,10 < 0,10 < 0,10 < 0,10 < 0,10 < 0,10 < 0,10 < 0,10 < 0,10 < 0,10 < 0,0050 < 0,10 M/P/O-Xylen < 0,10 < 0,10 < 0,10 < 0,10 < 0,10 < 0,10 < 0,10 < 0,10 < 0,10 < 0,10 < 0,10 < 0,10 < 0,10 < 0,10 < 0,10 < 0,10 < 0,0050 < 0,10 Toluen < 0,10 < 0,10 < 0,10 < 0,10 < 0,10 < 0,10 < 0,10 < 0,10 < 0,10 < 0,10 < 0,10 < 0,10 < 0,10 < 0,10 < 0,10 < 0,10 < 0,0050 < 0,10 Alifater >C5-C < 5,0 < 5,0 < 5,0 < 5,0 < 5,0 < 5,0 < 5,0 < 5,0 < 5,0 < 5,0 < 5,0 < 5,0 < 5,0 < 5,0 < 5,0 < 5,0 - < 5,0 Alifater >C8-C < 3,0 < 3,0 < 3,0 < 3,0 < 3,0 < 3,0 < 3,0 < 3,0 < 3,0 < 3,0 < 3,0 < 3,0 < 3,0 < 3,0 < 3,0 < 3,0 - < 3,0 Alifater >C10-C < 5,0 < 5,0 < 5,0 < 5,0 < 5,0 < 5,0 < 5,0 < 5,0 < 5,0 < 5,0 < 5,0 < 5,0 < 5,0 < 5,0 < 5,0 < 5,0 - < 5,0 Alifater >C12-C < 5,0 < 5,0 < 5,0 < 5,0 < 5,0 < 5,0 < 5,0 < 5,0 < 5,0 < 5,0 < 5,0 <5.0 < 5,0 < 5,0 < 5,0 < 5,0 - < 5,0 Alifater >C5-C < 20 < 20 < 20 < 20 < 20 < 20 < 20 < 20 < 20 < 20 < 20 <20 < 20 < 20 < 20 < 20 - < 20 Alifater >C16-C <10 <10 < < 10 < 10 <10 30 <10 <10 < Aromater >C8-C < 4,0 < 4,0 < 4,0 < 4,0 < 4,0 < 4,0 < 4,0 < 4,0 < 4,0 < 4,0 < 4,0 < 4,0 < 4,0 < 4,0 < 4,0 < 4,0 - < 4,0 Aromater >C10-C < 0,90 < 0,90 17 < 0,90 < 0,90 1,1 < 0,90 < 0,90 < 0,90 6,1 < 0,90 <0,90 < 0,90 2,7 <0,90 1,1 - <0,90 Aromater >C16-C < 1,0 < 1,0 30 < 1,0 < 1,0 1,3 1,3 < 1,0 < 1,0 16 < 1,0 1,4 < 1,0 1,4 <1,0 4,9 - <1,0 Oljetyp Ej påvisad Ej påvisad Ospec Motorolja Ospec Ospec Ej påvisad Ej påvisad Ej påvisad Ej påvisad Ej påvisad Ospec Ej påvisad Ospec Ospec Motorolja - Riktvärden för Känslig Markanvändning, KM och Mindre Känslig Markanvändning, MKM. (Naturvårdsverket (sep 2009) Naturvårdsverkets riktvärden för förorenad mark. Modellbeskrivning och vägledning. Rapport Motorolja. Ospec

57 RAPPORT BILAGA 2.2 Sammanställning av analysresultatet av PAH & metaller i jord, Mölnlycke fabriker Utvidgande översiktlig miljöteknisk markundersökning. ÅF Infrastructure AB. Uppdragsnr: Provpunkt / riktvärden / Enhet KM (mg/kg Ts) MKM (mg/kg Ts) FA (mg/kg Ts) 15ÅF24 15ÅF25 15ÅF26 15ÅF27 15ÅF28 15ÅF30 15ÅF32 15ÅF33 15ÅF34 15ÅF34 15ÅF35 15ÅF35 15ÅF36 15ÅF37 15ÅF37 15ÅF38 15ÅF39 15ÅF39 15ÅF39 Naturvårdsverkets riktvärden (NV 5976, 5977, 2009) FA, Rapport 2007:01 Referens / Provtagningsdatum Journalnummer Provtagningsnivå (m u my) 0,5-1,0 0,5-1,0 1,5-2,0 0-0,5 0,5-1,0 1,0-1,5 0-0,5 0,5-1,0 0,3-0,5 1,0 0,5-1,0 1,5-1,8 0,5-1,0 0-0,5 2,0 0,5-1,0 0,5-1,0 0,5-0,8 1,0-1,5 Jordart Sandig lera Sandig lera Sandig lera. Inslag av grus F/ grusig Sand F/ Sand F/Sandig lera. Inslag av grus F/Sandig grus Mull Sandig mull Oljigt lager F/ Grusig sand. Inslag av lera & tegel Torv Sand med inslag av mull & tegel Sand Torv Grusig lera. Inslag av torv Lerig sand Vitt okänt material Sand VOC (ppm) <1 <1 <1 32,8 1,3 7,2 <1 <1 <1 <1 <1 <1 <1 <1 2,0 <1 2,0 9,0 <1 Torrsubstans, Ts (%) Summa PAH med låg molekylvikt Summa PAH med medelhög molekylvikt Summa PAH med hög molekylvikt 82,5 82,1 91,6 95,8 94,6 86,4 95,9 56,1 56,9 57,4 75,8 22,3 83,2 85,9 43,9 62,9 62,3 55,8 42,9 PAH (mg/kg TS) < 0,30 < 0,30 5,1 < 0,30 < 0,30 < 0,30 < 0,30 - < 0,30 < 0,30 1,5 < 0,30 < 0,30 < 0,30 2,3 < 0,30 < 0,30 - < 0, < 0,30 < 0,30 89 < 0,30 2,5 3,2 2,4-1,1 1,2 48 < 0,30 1,6 < 0,30 3,3 0,65 4,2 - < 0, < 0,30 < 0,30 56 < 0,30 2,1 2,4 2,6-1,3 1,5 34 < 0,30 2,7 < 0,30 3,0 1,3 9,7 - < 0,30 Metaller (mg/kg TS) Arsenik As <2,2 <2,2 <2,0 <1,9 < 2,0 <2,1 <1,9 <3,3 4,4-2,5 <8,1 <2,2 <2,1 <4,2 4,9 6,6 <3,3 11 Barium, Ba Bly Pb ,7 6 5,3 78 8, <4,1 24 1, <1,7 83 Kadmium Cd 0, <0,20 <0,20 <0,20 <0,20 < 0,20 <0,20 <0,20 < 0,20 0,47-0,38 <0,45 <0,20 <0,20 1,3 0,67 0,9 < 0,20 1,6 Kobolt Co ,6 8,1 3,2 6 3,6 4,4 2,5 6 8,7-5,4 5,7 5,8 1,2 15 8,5 8,6 1,1 18 Koppar Cu Krom Cr ,4 7,9 9,5 11 5,8 38 9, , Kvicksilver Hg 0,25 2, <0,011 <0,011 0,018 <0,010 0,085 <0,011 0,017 0,13 0,036-0,53 <0,041 0,11 <0,011 0,22 0,042 0,092 0,021 0,15 Nickel Ni ,8 13 6,4 6,6 5, ,9 1, ,7 37 Vanadin V , ,9 68 Zink Zn Riktvärden för Känslig Markanvändning, KM och Mindre Känslig Markanvändning, MKM. (Naturvårdsverket (sep 2009) Naturvårdsverkets riktvärden för förorenad mark. Modellbeskrivning och vägledning. Rapport Avfall Sveriges rekommenderade haltgränser för klassificering av förorenade massor som farligt avfall (Rapport 2007:01, ISSN )

58 RAPPORT BILAGA 2.2 Sammanställning av påträffad förorening i enskild punkt i vatten och jord, Mölnlycke fabriker Påträffade föroreningar vid provpunkt: 15ÅF09: PAH>MKM, petroleumämnen>km samt spår av VOC 15ÅF36: PAH>KM samt spår av petroleumnämnen. 15ÅF37: PAH>KM, metaller>mkm samt spår av petroleumnämnen. Påträffade föroreningar vid provpunkter 15ÅF24-25: Inga Påträffade föroreningar vid provpunkt: 15ÅF01: PAH>MKM, metaller>km Påträffade föroreningar vid provpunkt: 15ÅF02: Metaller>MKM 15ÅF03: PAH>KM samt spår av VOC 15ÅF06: Fenoler>MKM 15ÅF07: PAH>KM samt spår av petroleumämnen 15ÅF26: Petroleumämnen>MKM, PAH>MKM Påträffade föroreningar vid provpunkt: 15ÅF27: Petroleumämnen>KM 15ÅF15: Fenoler>MKM 15ÅF16: Metaller>FA samt spår av VOC 15ÅF28: PAH>KM, metaller>km samt spår av petroleumnämnen 15ÅF17: PAH>KM, metaller>km 15ÅF38: PAH>KM samt metaller>mkm Påträffade föroreningar vid provpunkt: 15ÅF39: Petroleumämnen>KM, PAH>KM samt metaller>mkm 15ÅF05: Spår av VOC 15ÅF04: Låg halt av metaller 15ÅFPG: PAH>KM 15ÅF30: PAH>KM samt spår av petroleumnämnen. Påträffade föroreningar vid provpunkt: 15ÅF11: Metaller>KM Påträffade föroreningar vid provpunkter: 15ÅF13: Petroleumämnen>KM, PAH>KM, metaller>mkm 15ÅF31: Måttlig halt av nickel 15ÅF32: PAH>KM samt spår av petroleumämnen 15ÅF33: Inga 15ÅF34: PAH>KM, metaller>mkm: 15ÅF35: Petroleumämnen>KM, PAH>MKM, samt metaller>km

59 RAPPORT BILAGA 2.2 Provpunkter med påvisad förorening, dess läge samt föreslaget riktvärde, Mölnlycke fabriker Miljöteknisk markundersökning ÅF Infrastructure AB. Uppdragsnr: Provpunkt Medium Typ av förorening Förorenings djup (m.u.my.) Föreslaget riktvärde 15ÅF01 Jord PAH>MKM, metaller>km 0,1-0,6 *MKM 15ÅF02 Vatten Hög metallhalt, PAH-H 2,64 15ÅF02 Jord Metaller>MKM 1,-1,5 *MKM 15ÅF03 Jord PAH>KM, spår av VOC 1,5-2,0 MKM 15ÅF04 Vatten **Måttlig halt av metall, spår av cyanid 1,75 15ÅF05 Jord Spår av VOC 2,5-3,0 MKM 15ÅF06 Jord Fenoler>MKM 1,4-1,6 *KM 15ÅF07 Jord PAH>KM, spår av petroleumnämnen 2,2-2,5 *KM 15ÅF09 Vatten **Måttlig halt av metall, fenol>***target value, spår av cyanid 0,57 15ÅF09 Jord PAH>MKM, petroleumämnen >KM, spår av VOC 2,0-2,5 *MKM 15ÅF11 Vatten **Måttlig halt av metall 0,54 15ÅF11 Jord Metaller>KM 0,6-1,0 MKM 15ÅF13 Jord PAH>KM, petroleumämnen >KM, metaller>mkm 0,5-1,0 *MKM 15ÅF15 Jord Fenoler>MKM 1,0-1,5 *MKM 15ÅF16 Jord Metaller>KM, spår av VOC 0,5-0,8 MKM 15ÅF17 Jord PAH>KM, metaller>km 0-0,5 MKM 15ÅF21 Sediment Spår av petroleumämnen, spår av VOC 0-0,3 15ÅF22 Sediment Metaller>MKM, fenoler>km, ****Klass V för metaller, spår av VOC - 15ÅF26 Vatten PAH>*****riktvärde för dricksvatten 1,87 15ÅF26 Jord PAH>MKM, petroleumämnen >MKM 1,5-2,0 *KM 15ÅF27 Jord Petroleumnämnen>KM 0-0,5 *KM 15ÅF28 Jord PAH>KM, metaller>km och spår av petroleumnämnen 0,5-1,0 *KM 15ÅF30 Jord PAH>KM och spår av petroleumnämnen 1,0-1,5 MKM 15ÅF32 Jord PAH>KM och spår av petroleumämnen - MKM 15ÅF33 Jord Spår av petroleumnämnen 0,5-1,0 MKM 15ÅF34 Jord PAH>KM, metaller>mkm och spår av petroleumnämnen 0,3-1,0 *MKM 15ÅF35 Jord PAH>MKM, metaller>km och petroleumämnen>km 0,5-1,8 *MKM 15ÅF36 Jord PAH>KM och spår av petroleumämnen 0,5-1,0 *MKM 15ÅF37 Jord PAH>KM 2 MKM 15ÅF38 Jord PAH>KM, metaller>mkm och spår av petroleumnämnen 0,5-1,0 *MKM 15ÅF39 Jord PAH>KM, metaller>mkm och petroleumnämnen>km 0,5-1,5 *MKM 15ÅF39 Vatten PAH>*****riktvärde för dricksvatten 1,5 15ÅF40 Sediment ****Klass V för PAH,****Klass IV för metaller, petroleumämnen>fa 0-0,3 15ÅF42 Sediment ****Klass V för PAH, petroleumämnen>mkm 0-0,15 15ÅF43 Sediment ****Klass III för PAH 0-0,15 15ÅFPG Jord PAH>KM 0,5-1,5 MKM *Provpunkter över aktuellt riktvärde **SGU:s bedömningsgrunder (Rapport 2013:1) ***Target value; holländska riktvärden ****Norska riktvärden: Veileder for klassifisering av miljøkvalitet i vann og sedimenter, Statens forurensningstilsyn, rapport 2229, *****SPBI:s branschspecifika riktvärden för dricksvatten; Efterbehandling av förorenade bensinstationer och dieselanläggningar. SPI Rekommendationer

60 RAPPORT BILAGA 2.2 Sammanställning av analysresultatet av BTEX, alifater och aromater i sediment, Mölnlycke fabriker. Utvidgande översiktlig miljöteknisk markundersökning. ÅF Infrastructure AB. Uppdragsnr: Provpunkt/riktvärden/enhet KM (mg/kg Ts) MKM (mg/kg Ts) FA (mg/kg Ts) 15ÅF40 15ÅF41 15ÅF42 15ÅF43 Referens/Provtagningsdatum Naturvårdsverkets riktvärden (NV 5976, 5977, 2009) FA, Rapport 2007: Journalnummer Provtagningsnivå (m u my) 0-0,3 0-0,3 0-0,15 0-0,15 Jordart Hög organisk halt. Mörkbrun färg. Grovkornig sand. Låg org. halt. Grovkornig sand. Låg org. halt. Silt och lite lera. Inslag av org. Inneh. VOC (ppm) Torrsubstans, Ts (%) 44,6 75,8 79,8 66,9 Petroleumämnen (mg/kg TS) Bensen 0,012 0, (BTEX) 0,022 < 0,0035 0,29 < 0,0035 Toluen (BTEX) < 0,10 < 0,10 < 0,10 < 0,10 Etylbensen (BTEX) < 0,10 < 0,10 < 0,10 < 0,10 M/P/O-Xylen (BTEX) 0,11 < 0,10 0,86 < 0,10 Alifater >C5-C Alifater >C8-C Alifater >C10-C Alifater >C12-C Alifater >C5-C (Alifater C6- C10) 1000 (Alifater C6- C10) (Alifater C10-C16) (Alifater C10-C16) (Alifater C10-C16) 0,21 < 5,0 < 5,0 < 5,0 3,8 < 3,0 < 3,0 < 3,0 49 < 5,0 <5,0 <5,0 130 < 5,0 <5,0 <0, < 20 <20 <20 Alifater >C16-C <10 <10 18 Aromater >C8-C < 4,0 < 4,0 < 4,0 < 4,0 Aromater >C10-C (Aromater C10-C35) 980 < 0,90 7,1 <0,90 Metylkrysener/benzo(a)antracener < 0,50 <0,50 <0,50 Metylpyren/fluorantener < 0,50 0,67 <0,50 Aromater >C16-C (Aromater C10-C35) 1100 < 1,0 <1,0 <1,0 Oljetyp Ospec Ej påvisad Bensin Ospec Riktvärden för Känslig Markanvändning, KM och Mindre Känslig Markanvändning, MKM. (Naturvårdsverket (sep 2009) Naturvårdsverkets riktvärden för förorenad mark. Modellbeskrivning och vägledning. Rapport Avfall Sveriges rekommenderade haltgränser för klassificering av förorenade massor som farligt avfall (Rapport 2007:01, ISSN ).

61 RAPPORT BILAGA 2.2 Sammanställning av analysresultatet av PAH i sediment, Mölnlycke fabriker. Utvidgande översiktlig miljöteknisk markundersökning. ÅF Infrastructure AB. Uppdragsnr: Provpunkt/riktvärden/enhet I Bakgrundsnivå II Inga toxiska effekter III Kroniska effekter vid långtidsexponering IV Akuta toxiska effekter vid korttidsexponering V Omfattande akuttoxiska effekter 15ÅF40 15ÅF41 15ÅF42 15ÅF43 Referens/Provtagningsdatum Norska riktvärden Veileder for klassifisering av miljøkvalitet i fjorder og kystfarvann (sft, 2007) Journalnummer Provtagningsnivå (m u my) 0-0,3 0-0,3 0-0,15 0-0,15 Jordart Hög organisk halt. Mörkbrun färg. Grovkornig sand. Låg org. halt. Grovkornig sand. Låg org. halt. Silt och lite lera. Inslag av org. innehåll VOC (ppm) Torrsubstans, Ts (%) 44,6 75,8 79,8 66,9 PAH (mg/kg TS) Benso(a)antracen < 0,0036 0,0036-0,06 0,06-0,09 0,09-0,9 > 0,9 48,5 0,062 3,000 0,390 Krysen < 0,0044 0,0044-0,28 0,28-0,28 0,28-0,56 > 0,56 29,8 0,046 2,570 0,374 Benso(b,k)fluoranten < 0,046* 0,046-0,24* 0,24-0,49* 0,49-4,9* > 4,9* 34,8 0,050 3,040 0,516 Benso(a)pyren < 0,006 0,006-0,42 0,42-0,83 0,83-4,2 > 4,2 31,6 0,032 2,460 0,307 Indeno(1,2,3-cd)pyren < 0,02 0,02-0,047 0,047-0,07 0,07-0,7 > 0,7 15,8 0,027 1,450 0,213 Dibenso(a,h)antracen < 0,012 0,012-0,59 0,59-1,2 1,2-12 > 12 5,14 <0,019 0,380 0,065 Naftalen < 0,002 0,002-0,29 0, > 2 30,5 0,114 8,290 0,119 Acenaftylen < 0,0016 0,0016-0,033 0,033-0,085 0,085-0,850 > 0,850 1,8 <0,019 0,187 0,029 Acenaften < 0,0048 0,0024-0,16 0,16-0,36 0,36-3,6 > 3,6 38,6 0,041 0,268 0,091 Fluoren < 0,0068 0,0068-0,260 0,260-0,510 0,510-5,1 > 5,1 78 0,021 0,326 0,060 Fenantren < 0,0068 0,0068-0,5 0,5-1,2 1,2-2,3 > 2, ,128 1,220 0,270 Antracen < 0,0012 0,0012-0,031 0,031-0,1 0,1-1 > 1 52,4 <0,019 5,780 0,077 Fluoranten < 0,008 0,008-0,17 0,17-1,3 1,3-2,6 > 2, ,122 5,720 0,665 Pyren < 0,0052 0,0052-0,28 0,28-2,8 2,8-5,6 >5,6 70,7 0,080 4,440 0,510 Benzo(g,h,i)perylen < 0,018 0,018-0,021 0,021-0,031 0,031-0,31 > 0, ,021 1,180 0,195 Summa övriga PAH Summa cancerogena PAH Summa PAH 16 < 0,3 0, > * Gäller Benso(b)fluoranten Norska riktvärden: Veileder for klassifisering av miljøkvalitet i vann og sedimenter, Statens forurensningstilsyn, rapport 2229, 2007.

62 RAPPORT BILAGA 2.2 Sammanställning av analysresultatet av metaller, cyanid och fenol i sediment, Mölnlycke fabriker. Utvidgande översiktlig miljöteknisk markundersökning. ÅF Infrastructure AB. Uppdragsnr: Provpunkt / riktvärden / Enhet KM (mg/kg Ts) MKM (mg/kg Ts) I Bakgrundsnivå II Inga toxiska effekter III Kroniska effekter vid långtidsexponering IV Akuta toxiska effekter vid korttidsexponering V Omfattande akuttoxiska effekter 15ÅF40 15ÅF41 15ÅF42 15ÅF43 Referens / Provtagningsdatum Naturvårdsverkets riktvärden (NV 5976, 5977, 2009) Norska riktvärden Veileder for klassifisering av miljøkvalitet i fjorder og kystfarvann (sft, 2007) Journalnummer Provtagningsnivå (m u my) 0-0,3 0-0,3 0-0,15 0-0,15 Jordart Hög organisk halt. Mörkbrun färg. Grovkornig sand. Låg org. halt. Grovkornig sand. Låg org. halt. Silt och lite lera. Inslag av org. Inneh. VOC (ppm) Torrsubstans, Ts (%) 44,6 75,8 79,8 66,9 Metaller (mg/kg TS) Arsenik As < > 580 4,5 0,53 <0,46 3,4 Barium Ba Bly Pb < > , Kadmium Cd 0,5 15 < 0,25 0,25-2,6 2, > 140 0,31 <0,091 <0,091 0,17 Kobolt Co ,2 2,8 1,4 4,1 Koppar Cu < > , Krom Cr < > ,2 85 Kvicksilver Hg 0,25 2,5 < 0,15 0,15-0,63 0,63-0,86 0,86-1,6 > 1,6 0,41 <0,046 <0,046 0,048 Nickel Ni < > 840 8,7 3,6 2,6 5,6 Vanadin V ,6 6,6 19 Zink Zn < > Cyanid, Total (mg/kg TS) Cyanid, total <1,4 <1,3 <1,5 Fenoler (mg/kg TS) Destillerbara fenoler 1,5* 5* <1,3 <1 <1,0 <1,0 * Gäller summa fenol och kresoler Riktvärden för Känslig Markanvändning, KM och Mindre Känslig Markanvändning, MKM. (Naturvårdsverket (sep 2009) Naturvårdsverkets riktvärden för förorenad mark. Modellbeskrivning och vägledning. Rapport Norska riktvärden: Veileder for klassifisering av miljøkvalitet i vann og sedimenter, Statens forurensningstilsyn, rapport 2229, 2007

63 RAPPORT BILAGA 2.2 Provpunkt / riktvärden / Enhet Referens / Provtagningsdatum Journalnummer Provtagningsnivå (m u my) Jordart Sammanställning av analysresultatet av VOC i sediment, Mölnlycke fabriker. Utvidgande översiktlig miljöteknisk markundersökning. ÅF Infrastructure AB. Uppdragsnr: KM MKM (mg/kg Ts) (mg/kg Ts) Naturvårdsverkets riktvärden (NV 5976, 5977, 2009) 15ÅF40 15ÅF41 15ÅF42 15ÅF ,3 0-0,3 0-0,15 0-0,15 Hög organisk halt. Mörkbrun färg. Grovkornig sand. Låg org. halt. Grovkornig sand. Låg org. halt. Silt och lite lera. Inslag av org. Inneh. VOC (mg/kg TS) 1,1,1,2-Tetrakloretan - - < 0,0050 < 0,0050 < 0,0050 < 0,0050 1,1,1-Trikloretan - - < 0,0050 < 0,0050 < 0,0050 < 0,0050 1,1,2-Trikloretan - - < 0,0050 < 0,0050 < 0,0050 < 0,0050 1,1,2-Trikloreten 0,2 0,6 < 0,0050 < 0,0050 < 0,0050 < 0,0050 1,1-Dikloretan - - < 0,0050 < 0,0050 < 0,0050 < 0,0050 1,1-Dikloreten - - < 0,0050 < 0,0050 < 0,0050 < 0,0050 1,1-Diklorpropen - - < 0,0050 < 0,0050 < 0,0050 < 0,0050 1,2,3-Triklorbensen - - < 0,0050 < 0,0050 < 0,0050 < 0,0050 1,2,3-Triklorpropan - - < 0,0050 < 0,0050 < 0,0050 < 0,0050 1,2,4-Triklorbensen - - < 0,0050 < 0,0050 < 0,0050 < 0,0050 1,2,4-Trimetylbensen - - 0,19 < 0,0050 0,29 < 0,0050 1,2-Dibrometan - - < 0,0050 < 0,0050 < 0,0050 < 0,0050 1,2-Diklorbensen - - < 0,0050 < 0,0050 < 0,0050 < 0,0050 1,2-Dikloretan - - < 0,0050 < 0,0050 < 0,0050 < 0,0050 1,2-Diklorpropan - - < 0,0050 < 0,0050 < 0,0050 < 0,0050 1,3,5-Trimetylbensen - - 0,39 < 0,0050 0,15 < 0,0050 1,3-Diklorbensen - - < 0,0050 < 0,0050 < 0,0050 < 0,0050 1,3-Diklorpropan - - < 0,0050 < 0,0050 < 0,0050 < 0,0050 1,3-Diklorpropen - - < 0,0050 < 0,0050 < 0,0050 < 0,0050 1,4-Diklorbensen - - < 0,0050 < 0,0050 < 0,0050 < 0,0050 2,2-Diklorpropan - - < 0,0050 < 0,0050 < 0,0050 < 0, Klortoluen - - < 0,0050 < 0,0050 < 0,0050 < 0, Klortoluen - - < 0,0050 < 0,0050 < 0,0050 < 0,0050 Bensen - - 0,017 < 0,0050 < 0,0050 < 0,0050 Brombensen - - < 0,0050 < 0,0050 < 0,0050 < 0,0050 Bromdiklormetan - - < 0,0050 < 0,0050 < 0,0050 < 0,0050 Bromklormetan - - < 0,0050 < 0,0050 < 0,0050 < 0,0050 cis-1,2-dikloreten - - < 0,0050 < 0,0050 < 0,0050 < 0,0050 Dibromklormetan - - < 0,0050 < 0,0050 < 0,0050 < 0,0050 Dibrommetan - - < 0,0050 < 0,0050 < 0,0050 < 0,0050 Diklormetan - - < 0,0050 < 0,0050 < 0,0050 < 0,0050 Etylbensen - - 0,014 < 0,0050 0,11 < 0,0050 Fluortriklormetan - - < 0,0050 < 0,0050 < 0,0050 < 0,0050 Hexachlorobutadiene (HCBD) - - < 0,0050 < 0,0050 < 0,0050 < 0,0050 iso-propylbensen - - 0,019 < 0,0050 < 0,0050 < 0,0050 Klorbensen - - < 0,0050 < 0,0050 < 0,0050 < 0,0050 m/p-xylen - - 0,048 < 0,0050 0,87 < 0,0050 Naftalen - - < 0,0050 < 0,0050 < 0,0050 < 0,0050 n-butylbensen - - < 0,0050 < 0,0050 < 0,0050 < 0,0050 o-xylen - - 0,047 < 0,0050 0,73 < 0,0050 p-isopropyltoluen - - 0,078 < 0,0050 0,028 < 0,0050 Propylbensen - - < 0,0050 < 0,0050 < 0,0050 < 0,0050 sec-butylbensen - - < 0,0050 < 0,0050 < 0,0050 < 0,0050 tert-butylbensen - - < 0,0050 < 0,0050 < 0,0050 < 0,0050 Tetrakloreten 0,4 1,2 < 0,0050 < 0,0050 < 0,0050 < 0,0050 Tetraklormetan - - < 0,0050 < 0,0050 < 0,0050 < 0,0050 Toluen ,018 < 0,0050 0,014 < 0,0050 trans-1,2-dikloreten - - < 0,0050 < 0,0050 < 0,0050 < 0,0050 trans-1,3-diklorpropen - - < 0,0050 < 0,0050 < 0,0050 < 0,0050 Tribrommetan - - < 0,0050 < 0,0050 < 0,0050 < 0,0050 Triklormetan - - < 0,0050 < 0,0050 < 0,0050 < 0,0050 Vinylklorid - - < 0,0050 < 0,0050 < 0,0050 < 0,0050 * Gäller Benso(b)fluoranten Riktvärden för Känslig Markanvändning, KM och Mindre Känslig Markanvändning, MKM. (Naturvårdsverket (sep 2009) Naturvårdsverkets riktvärden för förorenad mark. Modellbeskrivning och vägledning. Rapport 5976.

64 RAPPORT BILAGA 2.2 Sammanställning av påträffad förorening i enskild punkt i sediment, Mölnlycke fabriker Påträffade föroreningar vid provpunkt: 15ÅF21: Spår av petroleumämnen och VOC 15ÅF22: Petroleumämnen>MKM, metaller>mkm, fenoler>km samt spår av VOC 15ÅF40: Metaller klass IV enligt Norska riktvärden, PAH klass V samt petroleumämnen>fa 15ÅF42: PAH klass V samt petroleumnämnen>mkm 15ÅF43: PAH klass III
