1 RAPPORT Handläggare Tel Mobil E-post Datum Projekt-ID Kund Härryda kommun, Sektorn för samhällsbyggnad Översiktlig Miljöteknisk markundersökning för detaljplan DP8960 (Idrottsvägen m.fl.) ÅF-Infrastructure AB Miljö Handläggare: Granskad av: Tobias Kahnberg ÅF-Infrastructure AB, Grafiska vägen 2, Box 1551, SE Sverige Telefon , Säte i Stockholm, Org.nr , VAT nr SE Rapport MU Hulebäck 1:116 m.fl. Sida 1 (18)

2 RAPPORT Innehållsförteckning 1 Inledning Bakgrund och Syfte Områdesbeskrivning Bebyggelse på området Geologi Hydrogeologi, brunnar och ytvatten Historik Genomförande Markanvändning och jämförvärden Resultat Jord Grundvatten Asfalt Slutsatser Jord och asfalt Grundvatten Sammanfattning föroreningssituation Rekommendationer och åtgärder Bilagor Bilaga 1... Ritning: översikt Bilaga Fältanalysprotokoll Bilaga Analyssvar jord jämförda mot riktvärden Bilaga 3... Analysprotokoll Rapport MU Hulebäck 1:116 m.fl. Sida 2 (18)

3 RAPPORT Sammanfattning ÅF Infrastructure AB (ÅF) har på uppdrag av Härryda kommun genomfört en översiktlig miljöteknisk markundersökning inom fastigheten Hulebäck 1:116 m.fl. inför detaljplanändring för nya bostäder inkl. förskola i centrala Mölnlycke. Syftet med den översiktliga miljötekniska markundersökningen är att undersöka och verifiera föroreningsgraden i det framtida planområdet. Framförallt på fastigheten närmast Massetjärnen (Hulebäck 1:282 och 1:153), där det tidigare påvisats förorening i form av främst metaller och PAH samt på Hulebäck 1:118/119 där det tidigare även legat en kemtvätt. I aktuellt område återfinns idag parkeringsytor norr om Hulebäcksgymnasiet, f.d. förskolelokaler, klubblokaler till idrottsförening samt grönområde med enstaka byggnader. Parkeringsytorna samt grönområdena (mot Massetjärnen) utgör en större del av området. Geologin i området utgörs enligt Sveriges Geologiska undersökning (SGU) av kärrtorv närmast Massetjärnen, även lera och sand har påträffats i fält. I detta område förekommer även fyllnadsmassor av varierande karaktär utifrån resultat från tidigare utförda undersökningar i området Den översiktliga miljötekniska markundersökningen genomfördes den 31 maj till den 2 juni 2016). Provtagningen genomfördes i sammanlagt 26 provtagningspunkter. Av dessa utfördes 16 punkter med jordskruvborr monterad på borrbandvagn med provtagning ned till ett största djup av 4,0 m u my eller tills djupare borrning inte var möjlig. Resterande 10 provtagningspunkter utgjordes av handgrävda provgropar ned till ca 0,5 m u my. Jordprover har i huvudsak analyserats med avseende på BTEX (bensen, toluen, etylbensen, xylen), alifater och aromater, PAH (Polycykliska aromatiska kolväten), metaller och i vissa fall för pesticider och VOC (Volatile Organic Compounds). Totalt uttogs 131 jordprover, fyra grundvattenprov och två asfaltsprov. Av dessa har 30 jordprov och samtliga vatten- och asfaltsprov analyserats på ackrediterat laboratorium (Eurofins Environment). Grundvattenprovtagning genomfördes med peristaltisk pump samt bailer, beroende på typ av förorening ur för ändamålet installerade grundvattenrör. Fyra grundvattenrör installerades (16ÅF02, 16ÅF03, 16ÅF06 och 16ÅF07) och omsättning av dessa utfördes dagen efter installationen och provtagning utfördes dagen efter omsättning. Proverna uttogs direkt till erforderliga kärl för vidare analys med avseende på petroleumämnen (BTEX, alifater och aromater), PAH, metaller och VOC. Utifrån nu erhållna analysresultat och riskbedömning i form av jämförelse med generella riktvärden för KM och MKM kan sammantaget konstateras att förorening över KM och även MKM förekommer i ett antal punkter på delar av nu aktuellt undersökningsområde. Det är främst på den östra delen av fastigheten Hulebäck 1:282 samt i en punkt (16ÅF11 mot Hulebäcksgymnasiet) inom samma fastighet, där högst föroreningser (över såväl KM som MKM) har påvisats. På övriga delar och aktuella fastigheter kan betydligt lägre föroreningser konstateras (enbart enstaka parameter över KM), även om tydlig avgränsning i plan från exempelvis 16ÅF11 på Hulebäck 1:282 och mot övriga fastigheter saknas norr om denna punkt. I grundvattnet har generellt inga/låga er påvisats i de fyra uttagna grundvattenproverna i undersökningsområdet vad gäller metaller. Gällande petroleum, PAH, VOC (inklusive klorerade alifater och vinylklorid) har inga er påträffats över laboratoriets rapporteringsgräns. Rapport MU Hulebäck 1:116 m.fl. Sida 3 (18)

4 RAPPORT Analys av uttagna asfaltprover visar på er som ligger under den gräns då asfalt betraktas som fri från stenkolstjära. I syfte att i större utsträckning möjliggöra avgränsning i djup och plan samt utesluta risk för människor som kommer att bo och vistas i området utifrån nu erhållna resultat och resonemang enligt ovan, rekommenderas följande åtgärder; Initialt rekommenderas att ytterligare ett antal sparade jordprov (utöver de som redan kompletterats) från nu utförd undersökning, skickas in för analys på flera djupnivåer, främst med avseende på olja, PAH och metaller. Detta främst avseende på området där ny förskola inklusive skolgård avses uppföras men även närliggande punkter till 16ÅF11. En utvidgad miljöteknisk undersökning bör utföras i syfte att i större utsträckning avgränsa föroreningen i delar av området från provpunkterna 16ÅF07, 16ÅF15-16 samt 16ÅF06 och mot området där förskola inklusive skolgård planeras att uppföras. Kompletterande provtagning rekommenderas även i anslutning till provpunkt 16ÅF11 och i riktning mot fastigheten 1:117 och 1:116. Utifrån kompletterande analyser samt utvidgad undersökning enligt ovan, kan det även (beroende på resultaten) vara motiverat att en fördjupad riskbedömning inklusive framtagande av platsspecifika riktvärden tas fram. En fördjupad riskbedömning möjliggör en bedömning huruvida riskerna med föroreningarna är acceptabla eller inte. Den utgör även underlag för åtgärdsalternativ, riskvärdering och formulering av mätbara åtgärdsmål. Vidare syftar riskbedömningen inklusive framtagande av platsspecifika riktvärden till att bedöma om avsteg från de generella riktvärdena för KM kan göras i olika delområden etc. Inför kommande schaktarbete ska även en anmälan om avhjälpande åtgärder upprättas. Detta då schakt och transport av förorenad jord är en anmälningspliktig åtgärd enligt förordningen om miljöfarlig verksamhet och miljöskydd, SFS 1998: I anmälan ska även miljökontroll, deponi, rutiner för länshållning mm beskrivas. Ovanstående anmälan och omfattning av miljökontroll i samband med schaktarbete bör upprättas efter att föroreningssituationen i området och förutsättningarna därmed utretts vidare. Ovanstående åtgärder bör diskuteras och utföras i samråd med tillsynsmyndigheten i Härryda kommun. Denna rapport skall i enlighet med Miljöbalkens upplysningsplikt redovisas för tillsynsmyndigheten vilket i det här fallet är Miljöförvaltningen i Härryda kommun. Rapport MU Hulebäck 1:116 m.fl. Sida 4 (18)

5 RAPPORT 1 Inledning ÅF Infrastructure AB (ÅF) har på uppdrag av Härryda kommun genomfört en översiktlig miljöteknisk markundersökning inom fastigheten Hulebäck 1:116 m.fl. inför detaljplanändring för nya bostäder i centrala Mölnlycke. ÅF:s organisation för detta projekt har varit följande: Uppdragsledare: Handläggare/fältingenjör: Kvalitetsgranskning: Tobias Kahnberg Tobias Kahnberg 2 Bakgrund och Syfte Syftet med den översiktliga miljötekniska markundersökningen är att undersöka och verifiera föroreningsgraden i det framtida planområdet. Framförallt på fastigheten närmast Massetjärnen (Hulebäck 1:282 och 1:153), har det tidigare påvisats förorening i form av främst metaller och PAH. På Hulebäck 1:119 har det tidigare även legat en kemtvätt. Tidigare utförd undersökning i detta område pekade på liten risk för förorening. På några av de aktuella fastigheterna i planområdet har det inte utförts några tidigare undersökningar. Resultatet kommer ligga till grund för vidare beslut avseende eventuella åtgärdsbehov samt en översiktlig bedömning avseende föroreningsbild för de olika delområdena där framtida bebyggelse planeras. 3 Områdesbeskrivning I aktuellt område återfinns idag parkeringsytor norr om Hulebäcksgymnasiet, f.d. förskolelokaler, klubblokaler till idrottsförening samt grönområde med enstaka byggnader. Parkeringsytorna samt grönområdena (mot Massetjärnen) utgör en större del av området. Se Figur 1. Figur 1. Översiktsbild över aktuellt planområde i Mölnlycke, Lantmäteriets medgivande R _ Rapport MU Hulebäck 1:116 m.fl. Sida 5 (18)

6 RAPPORT 3.1 Bebyggelse på området Nuvarande bebyggelse av området består av nedlagd förskola (nordväst), parkering (sydväst), klubblokaler till idrottsbyggnader (söder) och öppen grönyta i den östra delen. Söder om aktuellt område (vid nuvarande Hulebäcksgymnasiet) har det sedan tidigare bedrivits ett väveri och snickeriverkstad (hyvleri, ångsåg, ångvedhuggeri). 3.2 Geologi Geologin i området utgörs enligt Sveriges Geologiska undersökning (SGU) av kärrtorv närmast Massetjärnen. I detta område förekommer även fyllnadsmassor av varierande karaktär utifrån resultat från tidigare utförda undersökningar i området. Utöver fyllnadsmassor så påträffades sand och lera ned till 4 meter under markytan (m u my) i det nordvästra och mellan 1 till 4 m u my i det södra området. I det östra området påträffades sand, lera och torv ned till 4 m u my. Fyllnadsmaterial påträffades generellt ned till 2 m u my i det östra området och ca 1 m u my på de övriga områdena. 3.3 Hydrogeologi, brunnar och ytvatten Närmaste ytvatten är Massetjärnen med Mölndalsån som passerar genom hela Härryda kommun och Mölnlycke, från öster till väster och sträcker sig därefter genom Rådasjön, Stensjön och vidare mot Mölndal. Uppströms ligger området för Mölnlycke fabriker. Massetjärnen återfinns öster om aktuellt område och Mölndalsån sträcker sig från öster till väst, söder om Hulebäcksgymnasiet och aktuellt område för detaljplan. Området runt tjärnen har översvämmats tidigare. Även fabriksområdet (Mölnlycke fabriker) på motstående sida har översvämmats vid tidigare tillfällen. Massetjärnen ligger inom ett vattenskyddsområde. Vidare så återfinns Rådasjöns naturreservat knappt 1 km sydväst om aktuellt område (VISS, 2011). Efter nu utförd undersökning uppmättes grundvattennivån mellan 1,28 och 1,42 m u my på fastigheten 1:118/1:119 och bedömd strömningsriktning för grundvatten är i riktning mot Mölndalsån. På fastigheten Hulebäck 1:232 uppmättes grundvattennivån mellan 1,45 och 1,53 m u my, bedömd strömningsriktning för grundvatten är mot Massetjärnen/Mölndalsån. Enligt uppgift är fastigheterna i området anslutna till det kommunala VA-nätet. Inga brunnar för dricksvatten återfinns i aktuellt område. Inom området återfinns dock två energibrunnar med osäkert läge (se lila markering i Figur 2). Enligt uppgift från brunnsarkivet är detta två energibrunnar (värme och/eller kyl på fastigheten Hulebäck 1:282 med totaldjup 135 respektive 138 meter. Djup till berg är 26 respektive 19 meter. Läget som anges är Hulebo skola, så troligen återfinns brunnarna i anslutning till gymnasiet. Det kan inte uteslutas att ytterligare äldre grävda brunnar som inte finns med i brunnsarkivet återfinns i området. Rapport MU Hulebäck 1:116 m.fl. Sida 6 (18)

7 RAPPORT Figur 2. SGU brunnsarkiv/kartvisare över del av Mölnlycke (Källa: Sveriges Geologiska Undersökning, SGU, 2016) 4 Historik I flygfoton från framgår att aktuellt område till stor del utgjordes av ånger/ängsmark med enstaka byggnader inom området. Fotbollsplanen var uppförd redan då och utgör en bra referenspunkt. Se Figur 3. Söder om aktuellt område (vid nuvarande Hulebäcksgymnasiet) återfanns Hulebäcksfabriken/Louisedahls Fabrik, som var en del av Mölnlycke Fabriker. Hulebäck inrymde under verksamhetstiden bland annat väveri och snickeriverkstad (hyvleri, ångsåg, ångvedhuggeri). Andra verksamma verksamheter har varit gravyr samt mekanisk verkstad. Hulebäcksfabrikens huvudbyggnad låg inte inom nu aktuellt planområde. Däremot kan viss verksamhet ändå ha bedrivits i området brann av huvudbyggnad ned (som sedan byggdes upp igen) och senare revs även Hulebäcks lada. Det går därför inte utesluta att brandrester och/eller rivningsrester har spridits ut i närområden på öppna ytor med mera. På fastigheten Hulebäck 1:118/119, där den f.d. förskolan inom planområdet återfanns, har det tidigare bedrivits en kemtvätt. Den ska ha varit verksam under talet (uppgifter från MIFO/EBH databasen). Under aktuell tidsperiod användes generellt trikloretylen som tvättkemikalie. Objektet har ingått i projektet MIFO fas 2 undersökningar av 50 kemtvättar, på uppdrag av Länsstyrelsen i Västra Götaland. Objektet tilldelas riskklass 2, stor risk. Det råder osäkerhet kring kemtvättens exakta lokalisering och omfattning. Troligen bedrevs kemtvätten i det mindre uthuset. Inga klorerade etener har påvisats i inomhusluft, trädkärnor, ytvatten eller i sediment vid den tidigare undersökningen som utfördes inom ramen för ovanstående projekt. Värt att notera är även ett växthus med tillhörande byggnad. Växthuset framgår i flygfoton från 1947, samt Växthuset återfanns sydväst om fotbollsplanen där nuvarande parkeringsytor för Hulebäcksgymnasiet återfinns. I flygfoto från 1984 framgår att växthuset då är rivet och ersatt med dagens Rapport MU Hulebäck 1:116 m.fl. Sida 7 (18)

8 RAPPORT parkeringsplatser inom planområdet. I växthus från aktuell tidsperiod nyttjades ofta olika bekämpningsmedel. Exempelvis DDT som introducerades under 1940-talet. Sydväst om aktuellt område (utanför planområdet) återfanns även en drivmedelsanläggning (ESSO/Statoil). Saneringsåtgärder genomfördes under talet men en restförorening kvarlämnades troligen utifrån uppgifter från saneringsrapport/kontrollprovtagningsprogram. En mer detaljerad sammanställning av historiken finns sammanställd i PM:et Förslag till provtagningsplan för miljöteknisk undersökning i planområde för detaljplan DP8960 (Idrottsvägen m.fl.), ÅF Figur 3. Flygfoto över aktuellt område, Potentiella hot spot områden är ungefärligt markerade med röda cirklar. Kommentarer till dessa i texten nedan. (Lantmäteriet Medgivande R _160001) 5 Genomförande Den översiktliga miljötekniska markundersökningen genomfördes den 31 maj till den 2 juni 2016). Inför undersökningen upprättades även en provtagningsplan som godkändes av tillsynsmyndigheten i Härryda kommun. Provtagningen genomfördes i sammanlagt 26 provtagningspunkter. Av dessa utfördes 16 punkter med jordskruvborr monterad på borrbandvagn med provtagning ned till naturliga jordlager samt ett största djup av 4,0 m u my eller tills djupare borrning inte var möjlig. Resterande 10 provtagningspunkter utgjordes av handgrävda provgropar ned till ca 0,5 m u my. Provpunkternas placering återfinns i Bilaga 1 där utsättning av provtagningspunkterna utfördes med precisions-gps. Totalt uttogs 131 jordprover, fyra grundvattenprov och två asfaltsprov. Av dessa har 30 jordprov och samtliga Rapport MU Hulebäck 1:116 m.fl. Sida 8 (18)

9 RAPPORT vatten- och asfaltsprov analyserats på ackrediterat laboratorium (Eurofins Environment). Proverna uttogs varje halvmeter alternativt enligt jordlagerföljden och/-eller andra fältobservationer. För att undvika korskontaminering av proven uttogs varje enskilt prov med en ren engångshandske och rengjord kniv. Samtliga jordprover analyserades med PID-instrumentet (fotojonisationsdetektor) av märket MiniRAE. Fältanalys med PID-instrument är att betrakta som indikator och har använts som underlag för urval av prover till laboratorieanalys samt för verifiering och jämförelser av uttagna jordprover och analyser. Jordprover har i huvudsak analyserats med avseende på BTEX (bensen, toluen, etylbensen, xylen), alifater och aromater, PAH (Polycykliska aromatiska kolväten), metaller och i vissa fall för pesticider och VOC (Volatile Organic Compounds). Urval har skett utifrån fältindikation samt primärt i fyllnadsmassor där störst risk för förorening föreligger med tanke på historiken. Generellt noterades en del inslag av tegel i fyllnadsmassorna och på någon enstaka punkt frigolit och träflisor, se fältanteckningar i Bilaga 2.1. Figur 4 visar skruvborrning med konventionell borrbandvagn i provpunkt 16ÅF14 och Figur 5 visar skruvprovtagning i punkt 16ÅF15. Figur , skruvborrning med konventionell geoteknisk borrbandvagn. Fotot visar borrning i provpunkt 16ÅF14. Foto: ÅF Infrastructure AB, Figur , miljöskruvborr i punkt 16ÅF15 (0-1,0 m u my). Foto: ÅF Infrastructure AB, 2016 Sand Rapport MU Hulebäck 1:116 m.fl. Sida 9 (18)

10 RAPPORT Grundvattenprovtagning genomfördes med peristaltisk pump samt bailer, beroende på typ av förorening. Avseende klorerade lösningsmedel uttogs grundvattenprov så djupt som möjligt i vattenpelaren. Grundvattenprovtagningen genomfördes 2 dagar efter installationen av grundvattenrören och föregicks av såväl renspumpning som omsättningspumpning (minst 3 rörvolymer). Fyra grundvattenrör installerades (16ÅF02, 16ÅF03, 16ÅF06 och 16ÅF07) med filtersand och tätning med bentonit. Omsättning av dessa utfördes dagen efter installationen och provtagning utfördes dagen efter omsättning. Detta för att säkerhetsställa att grundvattennivån återgått till samma nivå som före omsättning. I Tabell 1 återfinns lodat djup, filterlängd och stabiliserad grundvattennivå för resp. provtagningspunkt. Proverna uttogs direkt till erforderliga kärl för vidare analys med avseende på petroleumämnen (BTEX, alifater och aromater), PAH, metaller och VOC. Figur 6 visar peristaltisk pump och uttaget prov vid 16ÅF07. Figur , provtagning av vatten vid provpunkt 16ÅF07. Foto: Infrastructure AB, 2016 Tabell 1. Grundvattendjup, rörlängd och filterlängd för respektive grundvattenrör. Grundvattenprovtagning Provpunkt 16ÅF02 16ÅF03 16ÅF06 16ÅF07 Provtagningsdatum Journalnummer Stabiliserad grundvattennivå(m.u.my.) 1,43 1,28 1,53 1,45 Rörlängd (m) Filterlängd (m) Kommentar Klar färg, ingen föroreningsindikation Grumligt Klar färg, ingen föroreningsindikation Klar färg, ingen föroreningsindikation Rapport MU Hulebäck 1:116 m.fl. Sida 10 (18)

11 RAPPORT Vid provtagning genom asfaltskikt noterades om det förekom indikationer på förekomstav stenkolstjära/tjärasfalt (luktintryck samt kontroll med asfaltsspray). Två stycken asfaltsprov uttogs då misstanke uppkom gällande innehåll av tjära. Dessa analyserades med avseende på PAH Markanvändning och jämförvärden Ett områdes markanvändning speglar de aktiviteter som antas förekomma inom aktuellt område och därmed vilka grupper som exponeras och i vilken omfattning exponeringen förväntas ske. Markanvändningen påverkar även de krav som kan ställas på skydd av naturresurser (markmiljö, grundvatten, ytvatten) inom området. Naturvårdsverkets generella riktvärden anger föroreningser i mark under vilka risken för negativa effekter på människor, miljö och naturresurser normalt är acceptabel. I riktvärdesmodellen används två olika typer av markanvändning för beräkning av Naturvårdsverkets generella riktvärden: Känslig Markanvändning, KM, där markkvaliteten inte begränsar val av markanvändning. Alla grupper av människor kan vistas permanent inom området under en livstid. De flesta markekosystem samt grundvatten och ytvatten skyddas. KM gäller generellt för bostadsmark. Mindre Känslig Markanvändning, MKM, där markkvaliteten begränsar val av markanvändning till t ex kontor, vägar eller industrier. Exponerade grupper antas vara personer som vistas inom området under sin yrkesverksamma tid. Barn och äldre antas vistas tillfälligt inom området. Markkvaliteten ger förutsättningar för markfunktioner som är av betydelse vid mindre känslig markanvändning. Grundvatten (på ett avstånd om 200 m) samt ytvatten skyddas (NV, 5976, 2009). Påvisade er i jord har inom ramen för denna undersökning primärt jämförts med Naturvårdsverkets generella riktvärden för KM och MKM. Planerad markanvändning för aktuellt område bedöms främst motsvara KM eftersom bostäder och förskola planeras att byggas inom aktuellt planområde. Högre er kan i vissa fall accepteras i vägbanor, parkeringsytor etc. I nästa steg inför schaktarbete och utifrån planerade delområden som berörs av schaktning etc., kan även nivåer för MÄRR (mindre än ringa risk) (NV handbok 2010:1, Återvinning av avfall i anläggningsändamål) vara aktuellt för jämförelser. MÄRR används avseende avfall som ska återvinnas för anläggningsändamål, dock inte för så kallad kvittbildning. Nivå för mindre än ringa risk bedöms som en nivå när risken är mindre än ringa och återvinning av avfallet kan användas utan anmälan till den kommunala nämnden och det inte finns andra föroreningar som påverkar risken och användningen inte sker inom ett område där det krävs särskild tillsyn. Nivågränserna för MÄRR har även inkluderats i jämförelsetabellen i Bilaga 2.2. Då ett antal parametrar/krav dock ska vara uppfyllda för att anläggningsmålet och tillämpningen av ovanstående handbok ska vara uppfyllda, utgår resonemang och ställningstagande i nedanstående resultatdel, slutsatser och diskussion i första hand utifrån jämförelse med KM och MKM som är generellt styrande. Gällande grundvatten har analyserade er jämförts med SGU:s bedömningsgrunder för grundvatten (metaller), SPBI:s branschspecifika riktvärden (petroleumämnen och PAH: er). Rapport MU Hulebäck 1:116 m.fl. Sida 11 (18)

12 RAPPORT 7 Resultat Bilaga 1 visar en översikt på hela undersökningsområdet med samtliga provtagningspunkter inklusive färgkodning. Fältanalysprotokoll med jordartsbedömning, provtagningsdjup för respektive prov, urval av prov till laboratorieanalys och resultat från fältanalys med PID-instrumentet samt övriga noteringar från fältarbetet återfinns i Bilaga 2.1. I Bilaga 2.2 återfinns en sammanställning över samtliga analyserade jordprover inkl. djupnivåer. 7.1 Jord I fyra av de 26 provtagningspunkterna som undersöktes påvisades förorening över riktvärdet för KM (16ÅF05, 16ÅF13, 16ÅF14, 16ÅFPG05) och i fem punkter påvisas förorening, såväl över KM och MKM (16ÅF06-07, 16ÅF11, 16ÅF15-16) i form av PAH, tyngre aromater och metaller. Bilaga 1 visar en översikt på hela planområdet med samtliga provtagningspunkter inklusive färgkodning beroende på om er påvisas under eller över KM och MKM. Punkter utan färgmarkerade är i dagsläget inte analyserade. Påvisad förorening över MKM var PAH-föroreningar, tyngre aromater (<C10-C35) och metaller såsom zink, barium och kadmium. Förorening i er KM<MKM var även här tyngre aromater, PAH och metaller såsom kadmium, kobolt, bly zink och barium. Föroreningstyp och er varierar mellan de olika punkterna. I Bilaga 2.2 finns en sammanställning med analyssvaren, jämförda mot Naturvårdsverkets riktvärde för KM och MKM. I sammanställningstabellen framgår även djupnivåer etc. där erhållna resultat från respektive analyserat jordprov kan utläsas för metaller, PAH och petroleumkolväten. Vidare återfinns laboratorieanalysrapporter i Bilaga 3. Poängteras bör även att metaller förekommer naturligt i berg, jord och vatten, vilket innebär att er av flera metaller kan påvisas även om ingen mänsklig påverkan har skett. I urban miljö förekommer dessutom ofta förhöjda er av metaller (och PAH) i de ytliga marklagren. I Figur 7 kan en skruvborr ses vilken var tagen i provpunkt 16ÅF16, tillika den punkt med högst påträffades av PAH 16. Figur , skruvborr vid 16ÅF16 (1,0-1,5 m y mu). Här påträffades de högsta erna av PAH. Foto: ÅF Infrastructure AB, Rapport MU Hulebäck 1:116 m.fl. Sida 12 (18)

13 RAPPORT Spår av VOC (1,2,4-Trimetylbensen, m/p-xylen, etylbensen) påträffades i en punkt (16ÅF05), övriga parametrar påträffades inte över laboratoriets rapporteringsgräns. I övrigt så påträffades inga föroreningser avseende klorerade lösningsmedel i något av de inskickade proven. Spår av bekämpningsmedel har påträffades i provpunkt 16ÅFPG07 (0,0012 mg/kg Ts) och 16ÅF05 (0,0087 mg/kg Ts), dock är påträffade er under Naturvårdsverkets riktvärde för KM (0,1 mg/kg Ts). Övriga prov påvisade inga er över laboratoriets rapporteringsgräns. Se Bilaga 3 för samtliga laboratorieanalysrapporter för BTEX, alifater, aromater, PAH, metaller, VOC samt pesticider. 7.2 Grundvatten Vattenprover uttogs ur samtliga fyra installerade grundvattenrör (se Bilaga 1 för grundvattenrörens placering). Ingen av de uttagna proven påvisade er av BTEX, alifater, aromater eller PAH över laboratoriets rapporteringsgräns. I Tabell 2 redovisas påvisade er av metaller i jämförelse med SGU: s bedömningsgrunder för grundvatten (SGU, 2013:01). Det ska noteras att erna i Tabell 2 redovisas i µg/l medan det i analysprotokollen redovisas i mg/l. Metaller förekommer dock även naturligt i jord, berg och vatten, vilket innebär att er ofta påvisas även i områden där ingen eller liten påverkan har skett. Låga er av nickel påträffades i provpunkt 16ÅF02 samt 16ÅF Låg av Arsenik påträffades även i provpunkt 16ÅF06. Vidare uppmättes måttliga er av nickel och zink i provpunkt 16ÅF03 respektive 16ÅF Resterande metaller uppmättes endast i måttligt låga er. Observera att laboratoriets rapporteringsgräns för kvicksilver är i nivå med hög/mycket hög nivå. Inget grundvattenprov överskred dock rapporteringsgränsen gällande kvicksilver. Inga parametrar avseende klorerade alifater och vinylklorid påträffades över laboratoriets rapporteringsgräns. Se Bilaga 3 för samtliga laboratorieanalysrapporter gällande PAH, petroleumämnen metaller och VOC. Rapport MU Hulebäck 1:116 m.fl. Sida 13 (18)

14 RAPPORT Tabell 2. Analysresultat av metaller i grundvattenprov och SGU: s bedömningsgrunder för grundvatten. Samtliga er anges i µg/l. Ämnen/Klass Mycket låg Låg Måttlig Hög Mycket hög 16ÅF02 16ÅF03 16ÅF06 16ÅF07 Datum Arsenik < ,63 0,49 1,1 <0,2 Barium Bly <0,5 0, ,078 0,19 0,28 <0,05 Kadmium <0,1 0,1-0,5 0, <0,02 <0,02 <0,02 <0,02 Kobolt ,1 0,95 1,3 1,7 Koppar < ,4 1,8 0,24 Krom <0,5 0, ,05 0,34 0,24 0,3 <0,2 Kvicksilver <0,005 0,005-0,01 0,01-0,05 0,05-0,1 0,1 <0,1 <0,1 <0,1 <0,1 Nickel <0,5 0, ,96 2 1,2 0,5 Vanadin ,39 0,66 0,22 <0,2 Zink < ,8 2, Asfalt Två prover uttogs och analyserades på ackrediterat laboratorium med avseende på PAH 16. Enligt rekommendationerna i Vägverkets publikation 2004:90 (Hantering av tjäriga beläggningar) samt faktablad från Göteborgs stad Miljöförvaltningen (Hantera asfalt och tjärasfalt), betraktas massorna som fria från stenkolstjära vid er understigande 70 mg/kg PAH 16. Tabell 3. Analysresultat efter analys avseende PAH på ackrediterat laboratorium (Eurofins AB) av asfaltprov uttaget vid miljöteknisk markundersökning. Samtliga er anges i mg/kg TS (Torrsubstans). Parameter/Provpunkt 16ÅF05 16ÅF09 PAH-L 0,12 <0,069 PAH-M 1,6 0,32 PAH-H 1,3 1,4 Summa totala PAH 16 3,0 1,8 Rapport MU Hulebäck 1:116 m.fl. Sida 14 (18)

15 RAPPORT 8 Slutsatser 8.1 Jord och asfalt En riskbedömning i form av jämförelser av påvisade er med Naturvårdsverkets generella riktvärden för KM och MKM har genomförts. Förorening över såväl KM som MKM har påträffats på delar av nu aktuellt undersökningsområde. Det är främst i den östra delen av området där högst föroreningser har noterats. Se bilaga 1 för ritning med färgkodning för respektive punkt relaterat till KM och MKM. I Bilaga 2.2 framgår även djup för respektive punkt där förorening påvisats. PAH: er påträffades på delar av fastigheten Hulebäck 1:282. De högsta uppmätta erna påträffades i punkt 16ÅF11 (södra delen mot Hulebäcksgymnasiet) och 16ÅF15-16 (östra delen mot Massetjärnen), där erna på analyserade jorddjup översteg riktvärdet för MKM. Riktvärdet för KM överskrids i punkterna 16ÅF06, 16ÅF07, 16ÅF14-15 samt i 16ÅFPG05. På fastigheten 1:130 i provpunkt 13ÅF13 överskrids riktvärdet för KM. På övriga fastigheter eller i övriga analyserade jordprover avseende PAH, påträffades inga er över riktvärdet för KM. Gällande petroleumämnen, påträffades även dessa endast på del av fastigheten Hulebäck 1:282. Den högst uppmätta en påträffades i provpunkt 16ÅF16, där riktvärdet för MKM överskrids i er som nästan var tre gånger över riktvärdet för MKM. Halter över KM överskrids även i provpunkt 16ÅF11 och 16ÅF15. På övriga fastigheter påträffades inga föroreningsparametrar av petroleum (alifatiska och aromatiska kolväten samt BTEX) över riktvärdet för KM, varav flertalet av proverna inte visade på några föroreningser över laboratoriets rapporteringsgräns. Även en del metaller påträffades i er över riktvärden för både KM och MKM. Högst er har uppmätts i provpunkterna 16ÅF06-07 och 16ÅF Zink, kadmium och barium är de metaller som har påvisats i högst er och överstiger både KM och MKM i flertalet punkter. Vidare så har bly påträffats i er överstigande KM i provpunkterna 16ÅF I övrigt översteg er av kobolt riktvärdet för KM marginellt i punkten 16ÅF05 på fastigheten Hulebäck 1:116. På resterande fastigheter påträffades inga metaller i er över KM. Halter över MÄRR påvisas dock avseende några enskilda parametrar. Analys av uttagna asfaltprover visar på er som ligger under den gräns då asfalt betraktas som fri från stenkolstjära. 8.2 Grundvatten I grundvatten har inga er uppmätts över laboratoriets rapporteringsgräns, varken för petroleumämnen eller PAH: er i de analyserade proven. Gällande metaller så har låga er av nickel påträffades i provpunkt 16ÅF02 samt 16ÅF Låg av Arsenik påträffades även i provpunkt 16ÅF06. Vidare uppmättes måttliga er av nickel och zink i provpunkt 16ÅF03 respektive 16ÅF Resterande metaller uppmättes endast i måttligt låga er. Avseende VOC inklusive klorerade lösningsmedel, har inga föroreningser över laboratoriets rapporteringssgränser påvisats i något av de fyra uttagna grundvattenproven. Två av rören (16ÅF02 och 16ÅF03) var lokaliserade i området där det tidigare bedrivits en kemtvätt. Rapport MU Hulebäck 1:116 m.fl. Sida 15 (18)

16 RAPPORT 9 Sammanfattning föroreningssituation På fastigheterna Hulebäck 1:118 och 1:119 kunde förekomsten av klorerade alifater efter tidigare undersökning inte uteslutas då det sedan tidigare bedrivits en kemtvätt på platsen (dock av mindre karaktär) och den tidigare utförda provtagningen varit mycket översiktlig. Varken jordprov eller grundvattenprov har dock vid nu utförd undersökning i aktuellt delområde pekat på att det finns en större förorening på dessa fastigheter avseende klorerade alifater. Inga föroreningser över laboratoriets rapporteringssgränser har påvisats i något av de fyra uttagna grundvattenproven varav två av rören (16ÅF02 och 16ÅF03) var lokaliserade i området där det tidigare bedrivits en kemtvätt. På fastigheterna Hulebäck 1:116, 1:117 och 1:130 har det sedan tidigare inte funnits några kända föroreningar. Detta stärks till stor del i och med resultaten från den nu utförda översiktliga miljötekniska markundersökningen. Kobolt påträffades dock i er strax över KM i en punkt på fastigheten Hulebäck 1:116. PAH har även påvisats över KM i provpunkt 16ÅF13 (fastighet Hulebäck 1:130). Noteras bör dock att avgränsning av förorening från punkten 16ÅF11 på Hulebäck 1:282 och i riktning mot ovanstående fastigheter inte är klarlagt. Därmed går det inte helt utesluta att förorening även skulle kunna återfinnas på de delar som angränsar till Hulebäck 1:282 och provpunkt 16ÅF11. På fastigheten Hulebäck 1:282 har det påträffats metaller, PAH och petroleum över Naturvårdsverkets generella riktvärden för såväl KM som MKM i ett antal punkter och på varierande djup. Kompletterande analyser av ett antal jordprover från olika djupnivåer företrädesvis i de punkter där förorening påvisats över MKM, visar att föroreningserna i punkterna 16ÅF06, 16ÅF11, 16ÅF15, 16ÅF16 (där förorening över MKM påvisats på djup ca 1,0-1,5 m u my), är lägre och underskrider MKM i de ytliga jordlagren (ca 0-0,7 m u my). Dock påvisas några enskilda parametrar över KM även på denna djupnivå. Avseende punkten 16ÅF07, påvisas dock högre er (över MKM) på 0-0,5 m u my jämfört med 0,5-1,0 m u my där föroreningser över KM men under MKM påvisas. Se Bilaga 1 och Bilaga 2.2 för lokalisering av aktuella punkter och föroreningser. Se även fullständiga analyssvar i Bilaga 3. Där framgår bland annat att spår av bekämpningsmedel har påvisats i ett jordprov i provpunkt 16ÅFPG07 och 16ÅF05. Dessa er är dock långt under Naturvårdsverkets riktvärde för KM. I grundvattnet har generellt inga/låga er påvisats i de fyra uttagna grundvattenproverna i undersökningsområdet vad gäller metaller. Gällande petroleum, PAH, VOC (inklusive klorerade alifater och vinylklorid) har inga er påträffats över laboratoriets rapporteringsgräns. 10 Rekommendationer och åtgärder Planerad markanvändning för större delen av det planerade planområdet bedöms generellt motsvara KM då både bostäder och förskola med tillhörande utegård planeras att uppföras inom området. Inom ramen för föreliggande undersökning har en riskbedömning i form av jämförelser med Naturvårdsverkets generella riktvärden för KM och MKM genomförts. Vidare framgår i sammanställningen i Bilaga 2.2 även jämförelser med MÄRR, som kan vara aktuellt i samband med återanvändning av jordmassor i området. Avsteg från KM kan i vissa fall accepteras i delområden som exempelvis nyttjas för vägar, parkmark etc. Detta efter samråd med Rapport MU Hulebäck 1:116 m.fl. Sida 16 (18)

17 RAPPORT tillsynsmyndigheten och även utifrån risk för exponering, djup till förorening, föroreningstyp etc. Utifrån nu erhållna analysresultat och jämförelse med generella riktvärden för KM och MKM kan sammantaget konstateras att förorening över KM och även MKM förekommer i ett antal punkter på delar av nu aktuellt undersökningsområde (se Bilaga 1 och Bilaga 2.2). Det är främst på den östra delen av fastigheten Hulebäck 1:282 samt i en punkt (16ÅF11 mot Hulebäcksgymnasiet) inom samma fastighet, där högst föroreningser har påvisats. Ett antal kompletterande jordprover från de områden där er över MKM har påvisats (1,0-1,5 m u my), visar dock på lägre föroreningser (under MKM) på ytligare djup (0-0,7 m u my). Enstaka parametrar överskrider dock KM i några av dessa punkter även i det ytliga jordlagret. I provpunkt 16ÅF07 påvisas däremot högst er (över MKM) i den ytliga jorden 0-0,5 m u my. På övriga delar och aktuella fastigheter kan betydligt lägre föroreningser konstateras, även om tydlig avgränsning i plan från exempelvis 16ÅF11 på Hulebäck 1:282 och mot övriga fastigheter saknas norr om denna punkt. Troligen härrör påvisad förorening dels från deponiområdet närmast Massetjärnen, vilken innebär en trolig varierande föroreningsgrad mellan punkterna. Förorening över MKM i 16ÅF11 utgörs av PAH och aromatiska kolväten. Därmed kan det inte uteslutas att detta är en del av den restförorening som kvarlämnades i samband med avvecklingen av den närliggande bensinstationen på 1990-talet alternativt härrörande från den tidigare industriella verksamheten där nuvarande Hulebäcksgymnasiet är belägen. Det kan vidare konstateras att risken för förorening av större karaktär på övriga fastigheter med undantag av Hulebäck 1:282 och delområden bedöms som mindre sannolikt. Jordmassor från dessa områden kommer därmed troligen i stor utsträckning kunna nyttjas för återanvändning i den utsträckning det är tekniskt möjligt alternativt deponeras på lämplig deponi utifrån föroreningsgrad. I dessa fall ska även nivågränserna för MÄRR beaktas och samråd med tillsynsmyndigheten ske. Lokal förorening kan dock inte uteslutas även i dessa områden då det i enstaka provpunkt påvisats er över KM och kompletterande miljöprovtagning kan därmed i samband med kommande schaktarbete vara motiverat i klassificeringssyfte och särskilt om föroreningsmisstanke (syn, lukt etc.) uppstår. I syfte att i större utsträckning möjliggöra avgränsning i djup och plan samt utesluta risk för människor som kommer att bo och vistas i området utifrån nu erhållna resultat och resonemang enligt ovan, rekommenderas följande åtgärder; Initialt rekommenderas att ytterligare ett antal sparade jordprov (utöver de som redan kompletterats) från nu utförd undersökning, skickas in för analys på flera djupnivåer, främst med avseende på olja, PAH och metaller. Detta främst avseende där området där ny förskola inklusive skolgård avses uppföras men även närliggande punkter till 16ÅF11. En utvidgad miljöteknisk undersökning bör utföras i syfte att i större utsträckning avgränsa föroreningen i delar av området från provpunkterna 16ÅF07, 16ÅF15-16 samt 16ÅF06 och mot området där förskola inklusive skolgård planeras att uppföras. Kompletterande provtagning rekommenderas även i anslutning till provpunkt 16ÅF11 och i riktning mot fastigheten 1:117 och 1:116. Utifrån kompletterande analyser samt utvidgad undersökning enligt ovan, kan det även (beroende på resultaten) vara motiverat att en fördjupad riskbedömning inklusive framtagande av platsspecifika riktvärden tas fram. En fördjupad Rapport MU Hulebäck 1:116 m.fl. Sida 17 (18)

18 RAPPORT riskbedömning möjliggör en bedömning huruvida riskerna med föroreningarna är acceptabla eller inte. Den utgör även underlag för åtgärdsalternativ, riskvärdering och formulering av mätbara åtgärdsmål. Vidare syftar riskbedömningen inklusive framtagande av platsspecifika riktvärden till att bedöma om avsteg från de generella riktvärdena för KM kan göras i olika delområden etc. Inför kommande schaktarbete ska även en anmälan om avhjälpande åtgärder upprättas. Detta då schakt och transport av förorenad jord är en anmälningspliktig åtgärd enligt förordningen om miljöfarlig verksamhet och miljöskydd, SFS 1998: I anmälan ska även miljökontroll, deponi, rutiner för länshållning mm beskrivas. Ovanstående anmälan och omfattning av miljökontroll i samband med schaktarbete bör upprättas efter att föroreningssituationen i området och förutsättningarna därmed utretts vidare. Ovanstående åtgärder bör diskuteras och utföras i samråd med tillsynsmyndigheten i Härryda kommun. Denna rapport skall i enlighet med Miljöbalkens upplysningsplikt redovisas för tillsynsmyndigheten vilket i det här fallet är Miljöförvaltningen i Härryda kommun. Rapport MU Hulebäck 1:116 m.fl. Sida 18 (18)

19 D 300 BTG á 0 V 50 PEM 54,2 SV 50 Ventil 1:297 1:197 P 54,15 54,83 B3b 54, :202 Relining Aarsleff clipp DIM , :645 54, Bäckvägen Backventil 1:517 1:505 D 225 BTG S S 225 BTG V Osäkert läge Allén! 4:102 P :119 53, :122 16ÅF01 Relining Aarsleff clipp DIM 225 1:115 54,45 1:597 Gärdesvägen 1:597 52,15 S 225 BTG Fbp 4:102 1: V 32 PEM SV 32 Ventil Idrottsvägen 1:112 1:198 52,05 16ÅFPG02 HULEBÄCK 1: ink 1:509 S ink! S 225 BTG C2d V PEM 63 1:152 V PE 100 Brädd utg brädd1: ink V 100 GJJ 52,75 1:200 s cq 1:123 16ÅF02 S 16ÅF04 S L! 1: PVC V Gjj ,85 V Gjj 95 D 300 PVC D 225 BTG 54,15 Fbp! 1: ink utg S 225 BTG Relining Aarsleff clipp DIM 225 1:127 1:124 S S:12 L ÅF03! S 16ÅFPG01 S ,35 16ÅF05 16ÅF101:116 S! 51,98 S 1:147 " S Kg " 51,53 1: ,46 1:128 S ÅFPG :139 16ÅFPG Relining Aarsleff clipp DIM 225 1:125 S 16ÅF09 1:117 D 225 BTG 51, :510 1:131 16ÅFPG09 S ÅFPG08 S S 1:140 1:129! 1:126 " 51,57 V 40 PEH S 150 PVC ÅF11 1: Kg S 225 BTG Relining Aarsleff clipp DIM ,41 S! 51,63 1: :137 51, :481 1:130 16ÅF12 trädkrona 51,26 VÄRMEKULVERT 51,52 1:609 4:28 Överasfalterad ej i drift S 16ÅF14 S SE REL-RITN BA:33 Hulebäcksvägen! HULEBÄCK 51,35 S:10 1:530 16ÅF13 S 16ÅFPG D 150 BTG 1:133 1:132! Överfylld i funktion Y :304 Relining AARSLEFF CIPP 51, C2c S L S 250 PVC Fbp 1: C1c S 110 V 40 D 110 V 150 SGJ! 1: S Relining AARSLEFF CIPP ,11 V 150 PVC C1a Botten S ,45! S 16ÅFPG04 16ÅF06 D : S 250 PVC D 200 PVC AV till 19A och 10B S 16ÅF08 Fbp 1:282 S 250 PVC V 150 SGJ Dränbrunn Relining AARSLEFF CIPP " 1:135 16ÅFPG06 S 16ÅFPG05 16ÅF S SERVIS EJ I BRUK V 150 SGJ D 200 PVC S! 50 S 300 PVC V 160 PE C2b MATERIAL- BYTE C1b 51,21 D 150 BTG! 50 S L 16ÅF16! Utg ÅF07 50,66 OMRÅDE FÖR 51 1:153 KOLLEKTORANLÄGGNING SE REL-RITN BA:33 Massetjärn Meter s cf ink utg Beteckningar S Ø Koordinatsystem: Höjdsystem: ÅF INFRASTRUCTURE Tel: UPPDRAG NR RITAD AV HANDLÄGGARE Elin Abrahamsson ANSVARIG Tobias Kahnberg ± Störd provtagning Provgrop Laboratorieanalys Fältanalys Jordprov Ursprung underlagskarta: Grundvattenrör <KM (under känslig markanvändning) >KM (över känslig markanvändning) >MKM (över mindre känslig markanvändning) SWEREF 99 TM RH2000 Stadsbyggnadskontoret Miljöteknisk markundersökning Hulebäck 1:116 m.fl. Härryda kommun Översikt provtagning GRANSKAD AV Tobias Kahnberg DATUM GRANSKNINGSDATUM REV. DATUM FORMAT SKALA BILAGA/RITNINGSNUMMER A3 1:1000 Mall reviderad , Fastställd av: Fredrik Delblanc

20 FÄLTPROTOKOLL Bilaga 2.1

21 Bilaga 2.1 FÄLTPROTOKOLL Projekt: Hulebäck 1:116 m.fl. Laboratorium: Eurofins AB Projektnummer: Entreprenör: GeoInvest Holding AB Uppdragsansvarig: Tobias Kahnberg Väderlek: sol, ca 30 C Provtagare: Kalibreringsgas: Isobutylen (100ppm) Provtagningsdatum: / Antal jordprover: 119 (skruvprovtagning) Syfte: MU inför ändring av DP vid Hulebäck Antal vattenprover: 4 Provtagningslokal: Hulebäck, Mölnlycke Provmärkning Djup (m u my) Jordart VOC (ppm)* Obs. GV-yta Notering Lab. analys (m u my) 16ÅF01 0-0,5 Sa <1 Gröna inslag 0,5-0,8 Sa <1 Gröna inslag 0,8-1,5 lesa <1 1,5-2,0 Sa <1 Gröna inslag, tydligare här x 2,0-2,5 Sa <1 x Fuktigt, oranga inslag x 2,5-3,0 Sa <1 Än mer fuktigt, oranga inslag 16ÅF02 0-0,2 Mu <1 0,2-0,8 Le <1 0,8-1,0 sale <1 1,0-1,5 lesa <1 1,5-2,0 Sa <1 x Fuktigt x 2,0-2,5 Le <1 Fuktigt 2,5-3,0 Le <1 Fuktigt 3,0-3,5 Le <1 Fuktigt 3,5-4,0 Le <1 Fuktigt 16ÅF03 0-0,5 F(grS <1 x 0,5-0,8 F(grS <1 0,8-1,0 Le <1 1,0-1,7 Sa <1 1,7-2,0 grsa <1 x Fuktigt 2,0-2,5 Le <1 Fuktigare 2,5-3,0 Le <1 Fuktigare 3,0-3,5 Le <1 Fuktigare 3,5-4,0 Le <1 Fuktigare 16ÅF04 0-0,5 lesa <1 Inslag tegel x 0,5-1,0 Le <1 Inslag tegel, torrskorpelera 1,0-1,2 Le <1 1,2-1,5 stlesa <1 Mörkare lager 1,5-2,0 Le <1 2,0-2,5 Le <1 2,5-3,0 Le <1 *VOC: (Volatile Organic Compounds); fältanalys utförd med ett PID-instrument. Mätningen syftar främst till att ligga till grund för vidare undersökningar samt beslut om vilka prover som det behövs ackrediterad analys på. Jordarter enl SGF:s beteckningssystem St = sten Si = silt Bl = block F = fyllnadsmassor Gr = grus Le = lera B = berg Sa = sand Mn = morän Let= torrskorpelera Mu = mull T=torv f = fin m = mellan g = grov

22 Bilaga 2.1 FÄLTPROTOKOLL Projekt: Hulebäck 1:116 m.fl. Laboratorium: Eurofins AB Projektnummer: Entreprenör: GeoInvest Holding AB Uppdragsansvarig: Tobias Kahnberg Väderlek: sol, ca 30 C Provtagare: Kalibreringsgas: Isobutylen (100ppm) Provtagningsdatum: / Antal jordprover: 119 (skruvprovtagning) Syfte: MU inför ändring av DP vid Hulebäck Antal vattenprover: 4 Provtagningslokal: Hulebäck, Mölnlycke Provmärkning Djup (m u my) Jordart VOC (ppm)* Obs. GV-yta Notering Lab. analys (m u my) 16ÅF05 0-0,5 F (grs - Lite material 0,5-1,0 F (grs - Lite material 1,0-1,4 Le <1 Mörk lera x 1,4-1,7 Le <1 Gråsiltig lera 1,7-1,8 Sa - 1,8-2,0 Le <1 Gråsiltig lera 2,0-2,5 Le <1 Gråsiltig lera 2,5-3,0 Le <1 Gråsiltig lera *Asfaltsprov uttaget x 0-1,0 Sammanslagning x 16ÅF06 0-0,7 sale <1 Hårdpackat, inslag tegel x 0,7-1,0 Mu <1 Mörkt lager 1,0-1,6 Mu <1 x Fuktigt & mullaktigt x 1,6-2,0 Le <1 Mörk & fuktig lera 2,0-2,4 TLe <1 Fuktigt 2,4-3,0 TsaLe <1 Fuktigt 3,0-3,7 sale <1 Fuktigt 3,7-4,0 Le <1 Fuktigt, mörkare lera 16ÅF07 0-0,5 musa <1 0,5-1,0 grsa <1 Stor andel tegel x 1,0-1,5 sagr <1 Stor andel tegel 1,5-2,0 lesagr <1 x Stor andel tegel, fuktigt 2,0-2,5 lesa <1 Fuktigt 2,5-3,0 lesa <1 Fuktigt 3,0-3,5 lesa <1 Fuktigt 3,5-4,0 lesa <1 Fuktigt 16ÅF08 0-0,5 musa <1 x 0,5-1,0 musa <1 1,0-1,3 grsa <1 1,3-1,6 Le <1 x Fuktigt 1,6-2,0 lesa <1 2,0-2,5 TleSa <1 Inslag onedbrutet trä 2,5-3,0 TleSa <1 *VOC: (Volatile Organic Compounds); fältanalys utförd med ett PID-instrument. Mätningen syftar främst till att ligga till grund för vidare undersökningar samt beslut om vilka prover som det behövs ackrediterad analys på. Jordarter enl SGF:s beteckningssystem St = sten Si = silt Bl = block F = fyllnadsmassor Gr = grus Le = lera B = berg Sa = sand Mn = morän Let= torrskorpelera Mu = mull T=torv f = fin m = mellan g = grov

23 Bilaga 2.1 FÄLTPROTOKOLL Projekt: Hulebäck 1:116 m.fl. Laboratorium: Eurofins AB Projektnummer: Entreprenör: GeoInvest Holding AB Uppdragsansvarig: Tobias Kahnberg Väderlek: sol, ca 30 C Provtagare: Kalibreringsgas: Isobutylen (100ppm) Provtagningsdatum: / Antal jordprover: 119 (skruvprovtagning) Syfte: MU inför ändring av DP vid Hulebäck Antal vattenprover: 4 Provtagningslokal: Hulebäck, Mölnlycke Provmärkning Djup (m u my) Jordart VOC (ppm)* Obs. GV-yta Notering Lab. analys (m u my) 16ÅF09 0-0,5 F (sagrst) - Lite material, mycket stenigt 0,5-1,0 F (sagrst) - Lite material, mycket stenigt 1,0-1,5 sale - 1,5-2,0 sale <1 x Fuktigt 2,0-2,3 let <1 Fuktigt 2,3-2,7 sale <1 Fuktigt 2,7-3,0 lesa <1 Fuktigt 3,0-3,5 lesa <1 Fuktigt 3,5-4,0 lesa <1 Fuktigt *Asfaltsprov uttaget x 16ÅF10 0-0,5 samu <1 x 0,5-1,0 grsa <1 Inlsag tegel x 1,0-1,5 sale <1 Brunt, mer organiskt innehåll 1,5-2,0 sale <1 Gråsiltig lera 2,0-2,5 Le <1 Gråsiltig lera 2,5-3,0 Le <1 Gråsiltig lera 16ÅF11 0-0,5 musa <1 Hårt i backen 0,5-1,0 musa <1 1,0-1,4 sale 3,5 Organiskt innehåll, mörkare x 1,4-2,0 lesa 1,3 Ljusgul färg 2,0-2,4 Le 1,5 2,4-3,0 lesa 1 x Fuktigt 16ÅF12 0-0,5 musa 2 Inslag tegel x 0,5-1,0 sale <1 Mörkare, mer organiskt innehåll 1,0-1,6 Sa <1 x Fuktigt 1,6-2,0 lesa <1 Fuktigt 2,0-2,5 Sa 6,5 x 2,5-3,0 Sa 1 Mycket fuktigt *VOC: (Volatile Organic Compounds); fältanalys utförd med ett PID-instrument. Mätningen syftar främst till att ligga till grund för vidare undersökningar samt beslut om vilka prover som det behövs ackrediterad analys på. Jordarter enl SGF:s beteckningssystem St = sten Si = silt Bl = block F = fyllnadsmassor Gr = grus Le = lera B = berg Sa = sand Mn = morän Let= torrskorpelera Mu = mull T=torv f = fin m = mellan g = grov

24 Bilaga 2.1 FÄLTPROTOKOLL Projekt: Hulebäck 1:116 m.fl. Laboratorium: Eurofins AB Projektnummer: Entreprenör: GeoInvest Holding AB Uppdragsansvarig: Tobias Kahnberg Väderlek: sol, ca 30 C Provtagare: Kalibreringsgas: Isobutylen (100ppm) Provtagningsdatum: / Antal jordprover: 119 (skruvprovtagning) Syfte: MU inför ändring av DP vid Hulebäck Antal vattenprover: 4 Provtagningslokal: Hulebäck, Mölnlycke Provmärkning Djup (m u my) Jordart VOC (ppm)* Obs. GV-yta Notering Lab. analys (m u my) 16ÅF13 0-0,2 musa <1 0,2-1,0 sale <1 Inslag isolering & frigolit x 1,0-1,4 legrsa 2,5 x 1,4-1,7 Le <1 mörkare, organiskt innehåll 1,7-2,0 sale <1 x gråsiltig lera, fuktigt 2,0-2,3 sale 1,8 mörkare lera, fuktigt 2,3-2,8 sale 2 Fuktigt 2,8-3,0 lesa 2,4 Inslag onedbrutna växtdelar, fuktigt 16ÅF14 0-0,5 Sa <1 stor andel tegel x 0,5-1,0 grsa <1 stor andel tegel 1,0-1,5 lesa <1 1,5-1,8 lesa 1 1,8-2,0 Le 1 mörkare inslag 2,0-2,5 lesa 1,5 x Fuktigt x 2,5-3,0 Sa 1,8 Fuktigt 16ÅF15 0-0,4 sale <1 0,4-1,0 grlesa <1 x mörkt, inslag tegel, fuktigt 1,0-1,5 stlegrsa 2 Inslag tegel x 1,5-2,0 gesa 1 2,0-2,5 tle 1,5 Inslag onedbrutna växtdelar 2,5-3,0 Inslag onedbrutna växtdelar, sale 1,5 gråsiltig lera 16ÅF16 0-0,4 musa <1 0,4-0,8 lesa 1,6 gråsiltig lera 0,8-1,0 Sa <1 x gröve och svart, fuktigt 1,0-1,5 TgrleSa 1 stor andel träflisor, svart, fuktigt 1,5-2,0 let <1 svart, fuktigt x 2,0-2,5 TgrleSa <1 svart, fuktigt 2,5-3,0 TgrleSa <1 svart, fuktigt 3,0-3,7 let <1 svart, fuktigt 3,7-4,0 Le <1 gråsiltig lera, fuktigt *VOC: (Volatile Organic Compounds); fältanalys utförd med ett PID-instrument. Mätningen syftar främst till att ligga till grund för vidare undersökningar samt beslut om vilka prover som det behövs ackrediterad analys på. Jordarter enl SGF:s beteckningssystem St = sten Si = silt Bl = block F = fyllnadsmassor Gr = grus Le = lera B = berg Sa = sand Mn = morän Let= torrskorpelera Mu = mull T=torv f = fin m = mellan g = grov

25 Bilaga 2.1 DOKUMENTATION AV PROVGROPSUNDERSÖKNING ALLMÄN INFORMATION Projekt Hulebäck 1:116 m.fl. Schaktutrustning Spade Topografi Plant Väderlek Sol Temp o C 30 Uppdrag Ansvarig Markslag Gräs Provgrop Nr 16ÅFPG01 Datum Provgropens storlek L*B*D (m) 0,2*0,2*0,4 Grundvatteninflöde i provgrop: Nej Plushöjd - Tjäldjup - JORDLAGERINFORMATION Prov nr Djup u my (m) Jordart (fältbestämning) VOC (ppm) Anmärkningar Laboratorieanalys 16ÅFPG01 0-0,4 lesa <1 Inslag tegel, mask påträffades vid ca 0,4 m u my Figur 1. Översiktsbild över 16ÅFPG01, Foto: ÅF Infrastructure AB, 2016 Figur 2. Närbild på provgrop (16ÅFPG01). Foto: ÅF Infrastructure AB, 2016 SGF/BGS Beteckningssystem Version 2001:2 1

26 Bilaga 2.1 DOKUMENTATION AV PROVGROPSUNDERSÖKNING ALLMÄN INFORMATION Projekt Hulebäck 1:116 m.fl. Schaktutrustning Spade Topografi Plant Väderlek Sol Temp o C 30 Uppdrag Ansvarig Markslag Gräs Provgrop Nr 16ÅFPG02 Datum Provgropens storlek L*B*D (m) 0,2*0,2*0,25 Plushöjd - Tjäldjup - Grundvatteninflöde i provgrop: Nej JORDLAGERINFORMATION Prov nr Djup u my (m) Jordart (fältbestämning) VOC (ppm) Anmärkningar Laboratorieanalys 16ÅFPG02 0-0,2 F (grst) <1 16ÅFPG02 0,2-0,25 Mu <1 Inslag tegel, tygduk låg över Figur 3. Översiktsbild över 16ÅFPG02, Foto: ÅF Infrastructure AB, 2016 Figur 4. Närbild på provgrop (16ÅFPG02). Foto: ÅF Infrastructure AB, 2016 SGF/BGS Beteckningssystem Version 2001:2 2

27 Bilaga 2.1 DOKUMENTATION AV PROVGROPSUNDERSÖKNING ALLMÄN INFORMATION Projekt Hulebäck 1:116 m.fl. Schaktutrustning Spade Topografi Plant Väderlek Sol Temp o C 30 Uppdrag Ansvarig Markslag Gräs Provgrop Nr 16ÅFPG03 Datum Provgropens storlek L*B*D (m) 0,2*0,2*0,45 Plushöjd - Tjäldjup - Grundvatteninflöde i provgrop: Nej JORDLAGERINFORMATION Prov nr Djup u my (m) Jordart (fältbestämning) VOC (ppm) Anmärkningar Laboratorieanalys 16ÅFPG03 0-0,15 samu <1 Inslag tegel 16ÅFPG03 0,15-0,45 stsa <1 Inslag tegel & frigolit x Figur 5. Översiktsbild över 16ÅFPG03, Foto: ÅF Infrastructure AB, 2016 Figur 6. Närbild på provgrop (16ÅFPG03). Foto: ÅF Infrastructure AB, 2016 SGF/BGS Beteckningssystem Version 2001:2 3

28 Bilaga 2.1 DOKUMENTATION AV PROVGROPSUNDERSÖKNING ALLMÄN INFORMATION Projekt Hulebäck 1:116 m.fl. Schaktutrustning Väderlek Spade Sol Topografi Plant Provgropens storlek L*B*D (m) 0,2*0,2*0,4 Temp o C 30 Uppdrag Ansvarig Markslag Gräs Plushöjd - Provgrop Nr 16ÅFPG04 Datum Tjäldjup - Grundvatteninflöde i provgrop: Nej JORDLAGERINFORMATION Prov nr Djup u my (m) Jordart (fältbestämning) VOC (ppm) Anmärkningar Laboratorieanalys 16ÅFPG04 0-0,4 stsa <1 Ser naturligt ut Figur 7. Översiktsbild över 16ÅFPG04, Foto: ÅF Infrastructure AB, 2016 Figur 8. Närbild på provgrop (16ÅFPG04). Foto: ÅF Infrastructure AB, 2016 SGF/BGS Beteckningssystem Version 2001:2 4

29 Bilaga 2.1 DOKUMENTATION AV PROVGROPSUNDERSÖKNING ALLMÄN INFORMATION Projekt Hulebäck 1:116 m.fl. Schaktutrustning Väderlek Spade Sol Topografi Plant Provgropens storlek L*B*D (m) 0,2*0,2*0,4 Temp o C 30 Uppdrag Ansvarig Markslag Gräs Plushöjd - Provgrop Nr 16ÅFPG05 Datum Tjäldjup - Grundvatteninflöde i provgrop: Nej JORDLAGERINFORMATION Prov nr Djup u my (m) Jordart (fältbestämning) VOC (ppm) Anmärkningar Laboratorieanalys 16ÅFPG05 0-0,4 stmusa <1 Inslag tegel x Figur 9. Översiktsbild över 16ÅFPG05, Foto: ÅF Infrastructure AB, 2016 Figur 10. Närbild på provgrop (16ÅFPG05). Foto: ÅF Infrastructure AB, 2016 SGF/BGS Beteckningssystem Version 2001:2 5

30 Bilaga 2.1 DOKUMENTATION AV PROVGROPSUNDERSÖKNING ALLMÄN INFORMATION Projekt Hulebäck 1:116 m.fl. Schaktutrustning Väderlek Spade Sol Topografi Plant Provgropens storlek L*B*D (m) 0,2*0,2*0,5 Temp o C 30 Uppdrag Ansvarig Markslag Gräs Plushöjd - Provgrop Nr 16ÅFPG06 Datum Tjäldjup - Grundvatteninflöde i provgrop: Nej JORDLAGERINFORMATION Prov nr Djup u my (m) Jordart (fältbestämning) VOC (ppm) Anmärkningar Laboratorieanalys 16ÅFPG06 0-0,2 musa <1 16ÅFPG06 0,2-0,5 Sa <1 Figur 11. Översiktsbild över 16ÅFPG06, Foto: ÅF Infrastructure AB, 2016 Figur 12. Närbild på provgrop (16ÅFPG06). Foto: ÅF Infrastructure AB, 2016 SGF/BGS Beteckningssystem Version 2001:2 6

31 Bilaga 2.1 DOKUMENTATION AV PROVGROPSUNDERSÖKNING ALLMÄN INFORMATION Projekt Hulebäck 1:116 m.fl. Schaktutrustning Väderlek Spade Sol Topografi Plant Provgropens storlek L*B*D (m) 0,2*0,2*0,5 Temp o C 30 Uppdrag Ansvarig Markslag Gräs Plushöjd - Provgrop Nr 16ÅFPG07 Datum Tjäldjup - Grundvatteninflöde i provgrop: Nej JORDLAGERINFORMATION Prov nr Djup u my (m) Jordart (fältbestämning) VOC (ppm) Anmärkningar Laboratorieanalys 16ÅFPG07 0-0,5 musa <1 Inslag rötter x Figur 13. Översiktsbild över 16ÅFPG07, Foto: ÅF Infrastructure AB, 2016 SGF/BGS Beteckningssystem Version 2001:2 Figur 14. Närbild på provgrop (16ÅFPG07). Foto: ÅF Infrastructure AB,

32 Bilaga 2.1 ALLMÄN INFORMATION Projekt Hulebäck 1:116 m.fl. Schaktutrustning Väderlek Spade Sol Topografi Plant Provgropens storlek L*B*D (m) 0,2*0,2*0,5 Temp o C 30 Uppdrag Ansvarig Markslag Gräs Plushöjd - Provgrop Nr 16ÅFPG08 Datum Tjäldjup - Grundvatteninflöde i provgrop: Nej JORDLAGERINFORMATION Prov nr Djup u my (m) Jordart (fältbestämning) VOC (ppm) Anmärkningar Laboratorieanalys 16ÅFPG08 0-0,5 musa 2,5 x Figur 15. Översiktsbild över 16ÅFPG08, Foto: ÅF Infrastructure AB, 2016 Figur 16. Närbild på provgrop (16ÅFPG08). Foto: ÅF Infrastructure AB, 2016 SGF/BGS Beteckningssystem Version 2001:2 8

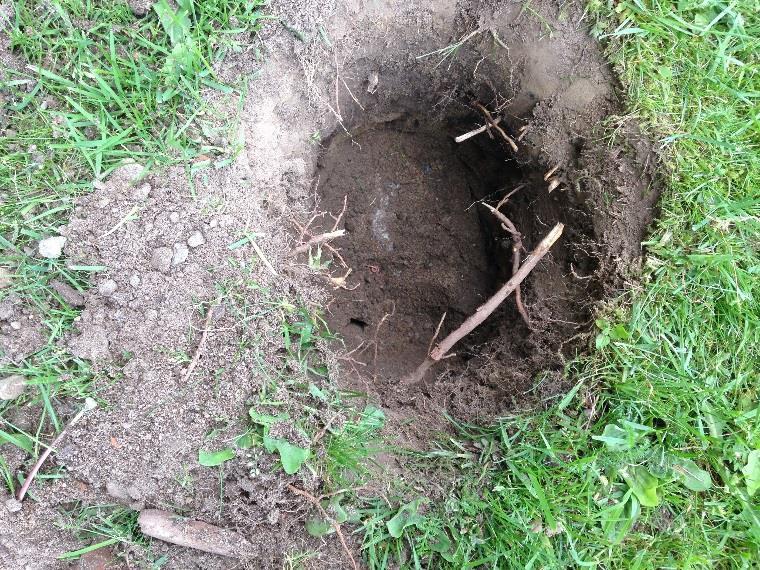

33 Bilaga 2.1 Projekt Hulebäck 1:116 m.fl. Schaktutrustning Väderlek Spade Sol Topografi Plant Provgropens storlek L*B*D (m) 0,2*0,2*0,4 Temp o C 30 Uppdrag Ansvarig Markslag Gräs Plushöjd - Provgrop Nr 16ÅFPG09 Datum Tjäldjup - Grundvatteninflöde i provgrop: Nej JORDLAGERINFORMATION Prov nr Djup u my (m) Jordart (fältbestämning) VOC (ppm) Anmärkningar Laboratorieanalys 16ÅFPG09 0-0,4 stmusa <1 Inslag rötter och tegel Figur 17. Översiktsbild över 16ÅFPG09, Foto: ÅF Infrastructure AB, 2016 Figur 18. Närbild på provgrop (16ÅFPG09). Foto: ÅF Infrastructure AB, 2016 SGF/BGS Beteckningssystem Version 2001:2 9

34 Bilaga 2.1 Projekt Hulebäck 1:116 m.fl. Schaktutrustning Väderlek Spade Sol Topografi Plant Provgropens storlek L*B*D (m) 0,2*0,2*0,4 Temp o C 30 Uppdrag Ansvarig Markslag Gräs Plushöjd - Provgrop Nr 16ÅFPG10 Datum Tjäldjup - Grundvatteninflöde i provgrop: Nej JORDLAGERINFORMATION Prov nr Djup u my (m) Jordart (fältbestämning) VOC (ppm) Anmärkningar Laboratorieanalys 16ÅFPG10 0-0,4 lemusa <1 Inslag tegel Figur 19. Översiktsbild över 16ÅFPG10, Foto: ÅF Infrastructure AB, 2016 Figur 20. Närbild på provgrop (16ÅFPG10). Foto: ÅF Infrastructure AB, 2016 SGF/BGS Beteckningssystem Version 2001:2 10

35 Provtagningsprotokoll, Pejlning Projektnamn: Uppdragsnr: Plats: Höjdsystem: Hulebäck 1:116 m.fl Hulebäck, Mölnlycke TM Datum: Projektled: Provtagare: , Tobias Kahnberg Provpunkt Nivå (r.ö.k.) (TM) Avstånd r.ö.k-gv.yta (m) Gv-nivå (m.u.my.) Omsättning (l) Tid för omsättning Tid för omsättning GV-nivå vid provtagning Anmärkningar 16ÅF02 0,05 1,38 1,33 3,0 14:25 ( ) 12:00 ( ) 1,39 Klar färg, ingen föroreningsindikation 16ÅF03 0,08 1,20 1,12 3,5 16ÅF06 0,11 1,42 1,31 3,5 16ÅF07 0,10 1,35 1,25 8,5 15:15 ( ) 15:50 ( ) 16:30 ( ) 12:15 ( ) 14:05 ( ) 14:20 ( ) 1,19 1,46 1,28 Grumligt Klar färg, ingen föroreningsindikation Klar färg, ingen föroreningsindikation 16ÅF02 16ÅF02 Figur 1. Översiktbild över provpunkt 16ÅF02. Foto: ÅF Infrastructure AB, 2016 Figur 2. Provtagningsvial från provpunkt 16ÅF02. Foto: ÅF Infrastructure AB, ÅF07 16ÅF03 Figur 3. Översiktbild över provpunkt 16ÅF03. Provgrop 16ÅFPG01 syns i bakgrunden. Foto: ÅF Infrastructure AB, 2016 Figur 4. Översiktbild samt provtagningsvial från provpunkt 16ÅF07. Foto: ÅF Infrastructure AB, 2016
