1 UPPDRAG Centrala Älvstaden, kartläggning av förorenad mark UPPDRAGSNUMMER UPPDRAGSLEDARE THHM UPPRÄTTAD AV Ingela Forssman DATUM Kville bangård Avgränsningar Kville bangård är belägen på Hisningen, direkt norr om Ringöns industriområde (se figur 1). Norr om bangårdsområdet finns Backaplans handelsområde och trafikleder; även i väster och öster avgränsas området av trafikleder. Områdets area uppskattas till ca m 2. På platsen finns en stor mängd järnvägsspår och några upplagsplatser, större byggnader saknas i dagsläget. Historik Markförhållanden och utfyllnad Kville bangård ligger till stor del, liksom det angränsande Ringöområdet, inom det tidigare Tingstadsvassområdet. Tingstadsvassen fylldes ut, huvudsakligen med muddermassor från Göta Älv, under sent 1800-tal. Undersökningar inom barngårdsområdet visar att de ytliga jordlagren främst består av grövre fraktioner (grus, sand och makadam) som förts till platsen i samband med att järnvägsspåren anlagts (se figur 2). Figur 1. Karta från år 1923 med järnvägsspår markerade (källa SBK) 1 (5) Sweco Environment AB

2 Verksamheter Kville bangård är ett bangårdsområde med tillhörande mindre upplagsplatser för lagring av exempelvis slipers. Järnvägssträckan Göteborg Kville - Sannegårdshamnen öppnades 1914 och var redan sedan starten enbart till för godstrafik. Området har utökats i etapper och byggdes ut till rangerbangård i slutet av 30-talet. Fyra spår elektrifierades i mitten av 80-talet. Banan togs över av Banverket först 1999; innan dess drevs den som industrispår av Göteborgs kommun. Det finns inga uppgifter om att någon annan verksamhet än den som pågår idag ska ha förekommit. Någon mer omfattande lagring eller hantering av bränslen har inte skett inom området. Inom Kville bangård finns inga objekt registrerade i MIFO-databasen. Utförda undersökningar En sammanställning av inventerade miljötekniska markundersökningar, sammanfattande beskrivningar av resultat m m samt SWECOs bedömning av representativitet och föroreningsklass redovisas i bilaga 2. Referenser m a p undersökningar, liksom övrigt källmaterial redovisas i bilaga 3. Föroreningssituation Jordlager Enligt den inventering som gjordes av Johan Helldén 2007 finns det inga uppgifter om några kända olyckor eller läckage av någon större omfattning. I samband med upprättandet av MKB inför elektrifiering av hanmbanan gjordes en miljöteknisk markundersökning som omfattade hela järnvägssträckan från Kville till Skandiahamnen. Inom själva Kville bangård finns 11 undersökningspunkter för jord och 4 för grundvatten. I en av dessa punkter påträffades kraftigt förhöjda halter av diesel i grundvattnet. Undersökningspunkten är belägen i bangårdsområdets sydöstra del, intill Ringöns industriområde. Vid undersökningen konstaterades även förhöjda halter (över MKM) av arsenik och bly i enstaka jordprover. I en punkt noterades lukt av lösningsmedel i samband med fältarbetena; analys av ett grundvattenprov från denna punkt visar på visst innehåll av bekämpningsmedel (diuron). 2 (5)

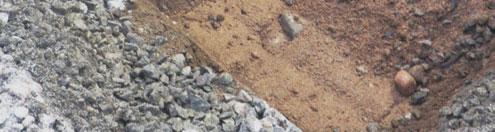

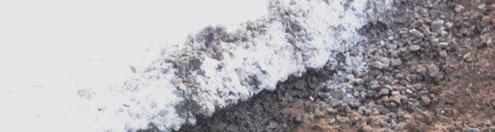

3 Figur 2. Typisk jordlagerföljd i en provgrop inom den nordöstra delen av Kvillebangården (Sweco 2011) Vid omläggning av växellägen i den nordöstra delen av Kville bangård, nära Brunnsbomotet, vintern 2011 togs ett antal markprover. Vid denna undersökning påträffades ett relativt tunt lager grova fyllnadsmassor (mäktighet ca 0,2-0,8m) på lera (se figur 2). Föroreningsnivåerna i de provtagna massorna var generellt låga; lätt förhöjda halter av arsenik (över Naturvårdsverkets generella riktvärde för KM 1 ) konstaterades dock i ett fåtal prover. Noteringar om att synliga spill av olja förekommer fläckvis inom spårområde och upplagsplatser gjordes vid den inventering av området som utfördes Det finns inte någon uppgift om att den dieselförorening som upptäcktes i den södra delen av bangårdsområdet vid undersökningen 2002 skulle ha avgränsats. 1 KM Känslig markanvändning enligt Naturvårdsverkets terminologi (rapport 4889, samt Naturvårdsverkets generella riktvärden "Tabell över generella riktvärden för förorenad mark", ), avser t ex bostadsområden, skolor för små barn och lekplatser. 3 (5)

4 Sammantaget bedöms marken inom Kville bangård generellt vara måttligt påverkad av markföroreningar; det bedöms dock vara sannolikt att oljeförorenade jordmassor kan förekomma exempelvis i direkt anslutning till växlar om dessa har oljats. Grundvatten Inom det aktuella området avses med grundvatten det vatten som bildas i och förekommer i fyllnadsmassorna, framförallt i de grövre jordlagren ovan de finkorniga muddermassorna. Få undersökningar är utförda av grundvattnet. Underlaget beträffande grundvatten bedöms vara för litet för att dra några generella slutsatser om föroreningssituationen. Bekämpningsmedel har sannolikt använts inom området; spår av detta har påträffats i grundvattnet i en undersökningspunkt. Översiktlig kostnadsbedömning En översiktlig kostnadsbedömning har genomförts avseende sanering av föroreningar i mark inom Kville bangård med inriktning på kostnader dels för en sanering (grävsanering) av förorenade massor inom området, dels för genomförande av miljötekniska markundersökningar som underlag till denna sanering. De antaganden som gjorts berör följande: Delområdets hela areal är m 2. Några direkta exploateringsplaner som omfattar bangårdsområdet är inte kända; sannolikt kommer endast mindre delområden att omfattas av eventuella saneringsinsatser. Detta bedöms inträffa t ex vid flytt av växellägen eller uppförandet av eventuella byggnader som hör till verksamheten. Vid beräkningarna har antagits att 10% av området på sikt kommer att beröras av sådana förändringar, vilket innebär att endast ca m 2 av området antas omfattas av sanering. Fyllnadsmassors medelmäktighet; en statistisk fördelning är bedömd, se bilaga 4 Bedömd föroreningsklass för Kvillebangården, se nedan Gjorda antaganden redovisas i bilaga.4. I denna bilaga redovisas även resultat från kostnadsbedömningar som ett mest sannolikt värde, samt osäkerheter Framräknade jordvolymer inom södra och norra delen har fördelats till de olika föroreningsklasserna enligt tabell 1, baserat på framkommen information och erfarenhetsmässiga bedömningar. Övriga gjorda antaganden redovisas i bilaga 4. Tabell 1 Antagen fördelning av jordmassor till olika föroreningsklasser. Föroreningsklasser Klass 0 Klass I Klass II Klass III % av jordmassor, (5)

5 Resultat av kostnadsberäkningar I bilaga 4 redovisas antaganden samt resultat rfån beräkningar, inklusive framräknade volymer och kostnader. De senare redovisas bl a som ett mest sannolikt värde (50-percentil, eller medianvärde). Osäkerheterna i beräkningar redovisas som 10- och 90-percentiler (med 10- percentil avses den kostnad som med 10 procents sannolikhet kommer att underskridas, med 90-percentil det värde som med 90 procents sannolikhet kommer att underskridas). I tabell 2 har kostnader för miljötekniska markundersökningar lagts till, som ett schablonvärde räknat per ytenhet, i detta fall 30 kr/m 2. Tabell 2 Översiktligt bedömd kostnad för marksanering vid exploatering(m kr) Sannolikhetsklass 10-percentil 50-percentil 90-percentil Översiktlig bedömd kostnad (M kr) Osäkerheter i bedömningar och beräkningar De stora osäkerheterna i samband med kostnadsberäkningarna för Kville bangård bedöms utgöras av: Explopateringsområdets storlek, d v s förutsättningarna för en beräkning bygger helt på ett osäkert antagande Området närmast Ringön kan vara mer påverkat än övriga delar, undersökningar för att verifiera detta saknas dock. Bilaga 1 Bilaga 2 Bilaga 3 Bilaga 4 Miljötekniska markundersökningar med bedömning av föroreningsklass och representativitet. Tabell, utförda undersökningar, sammanfattning och bedömningar. Referenser och övrigt källmaterial Kostnadsberäkningar, antaganden och resultat 5 (5)
