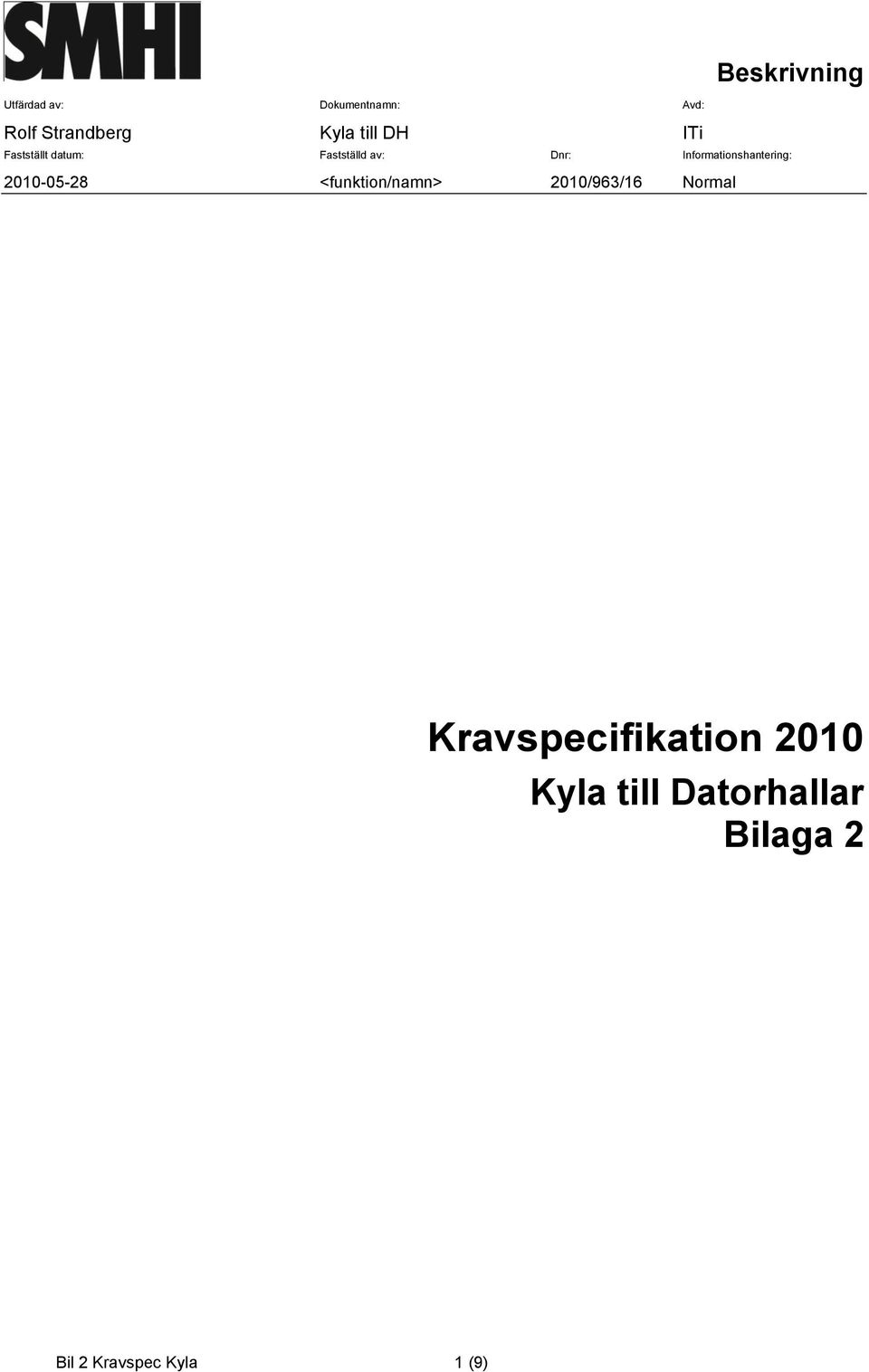

1 Beskrivning Utfärdad av: Dokumentnamn: Avd: Rolf Strandberg Kyla till DH ITi Fastställt datum: Fastställd av: Dnr: Informationshantering: <funktion/namn> 2010/963/16 Normal Kravspecifikation 2010 Kyla till Datorhallar Bilaga 2 Bil 2 Kravspec Kyla 1 (9)

2 Innehållsförteckning 1 ÖVERGRIPANDE INFORMATION Bakgrund Fakta och behov avseende den nya planerade datorutrustningen: Tidplan för leverans och installation av nytt beräkningskluster: NULÄGE Översikt Nuläge DH12 (Datorhall 12) Nuläge DH14 (Datorhall 14) SAMMANFATTNING AV PLANERADE FÖRÄNDRINGAR DATORHALLAR Allmänt Omfattning LCC-beräkning Kyla Utrymme för kylmaskin Information Krav på kyla inne i Datorhall ÖVRIGT Serviceavtal och serviceorganisation Löpande serviceavtal gällande datorhallarna Garantiservice ny installerad utrustning Driftstörningar i samband med installationsarbeten Driftlarm PUE (Power Usage Effectiveness) Märkning och skyltning Dokumentation och utbildning... 9 Bil 2 Kravspec Kyla 2 (9)

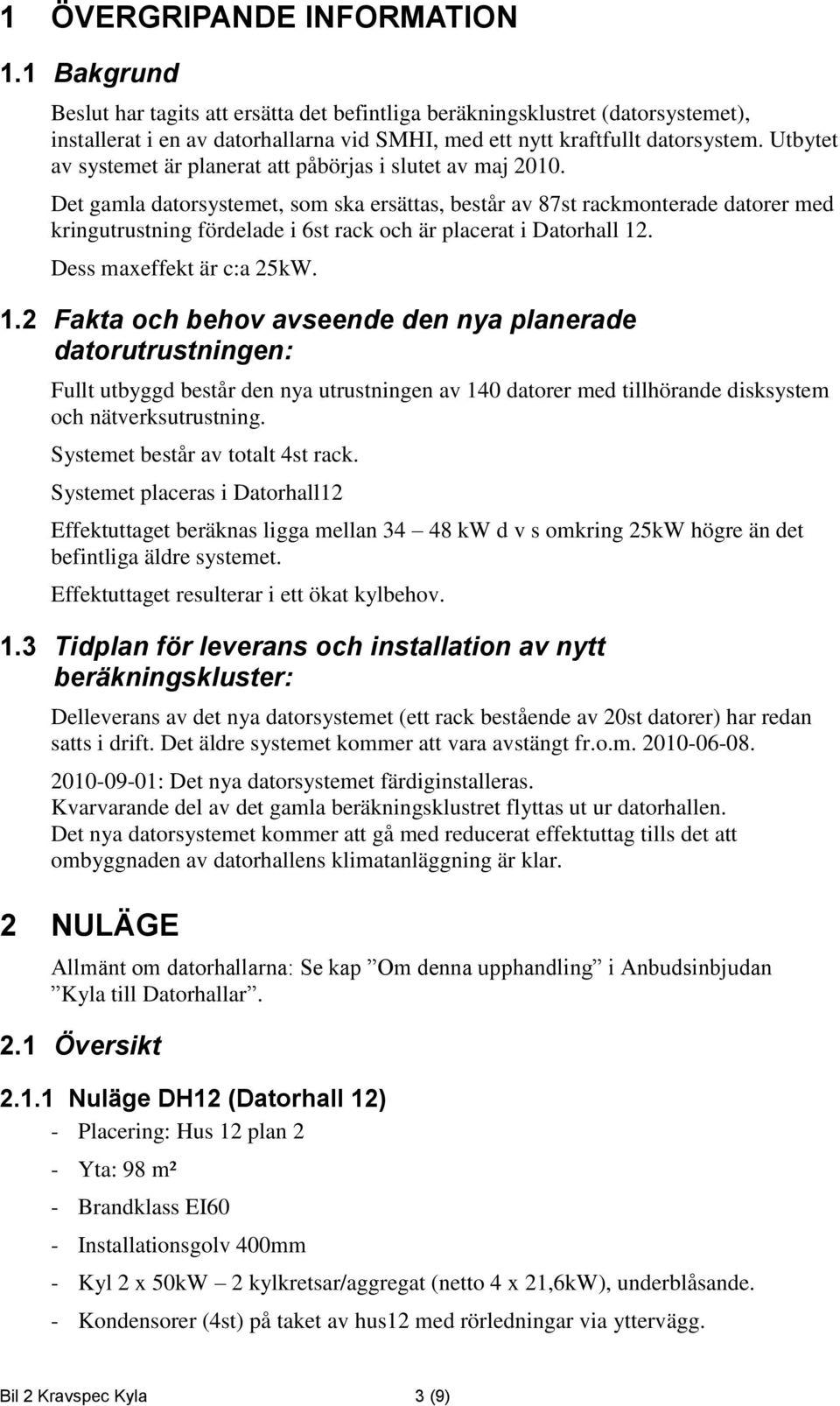

3 1 ÖVERGRIPANDE INFORMATION 1.1 Bakgrund Beslut har tagits att ersätta det befintliga beräkningsklustret (datorsystemet), installerat i en av datorhallarna vid SMHI, med ett nytt kraftfullt datorsystem. Utbytet av systemet är planerat att påbörjas i slutet av maj Det gamla datorsystemet, som ska ersättas, består av 87st rackmonterade datorer med kringutrustning fördelade i 6st rack och är placerat i Datorhall 12. Dess maxeffekt är c:a 25kW. 1.2 Fakta och behov avseende den nya planerade datorutrustningen: Fullt utbyggd består den nya utrustningen av 140 datorer med tillhörande disksystem och nätverksutrustning. Systemet består av totalt 4st rack. Systemet placeras i Datorhall12 Effektuttaget beräknas ligga mellan kw d v s omkring 25kW högre än det befintliga äldre systemet. Effektuttaget resulterar i ett ökat kylbehov. 1.3 Tidplan för leverans och installation av nytt beräkningskluster: Delleverans av det nya datorsystemet (ett rack bestående av 20st datorer) har redan satts i drift. Det äldre systemet kommer att vara avstängt fr.o.m : Det nya datorsystemet färdiginstalleras. Kvarvarande del av det gamla beräkningsklustret flyttas ut ur datorhallen. Det nya datorsystemet kommer att gå med reducerat effektuttag tills det att ombyggnaden av datorhallens klimatanläggning är klar. 2 NULÄGE Allmänt om datorhallarna: Se kap Om denna upphandling i Anbudsinbjudan Kyla till Datorhallar. 2.1 Översikt Nuläge DH12 (Datorhall 12) - Placering: Hus 12 plan 2 - Yta: 98 m² - Brandklass EI60 - Installationsgolv 400mm - Kyl 2 x 50kW 2 kylkretsar/aggregat (netto 4 x 21,6kW), underblåsande. - Kondensorer (4st) på taket av hus12 med rörledningar via yttervägg. Bil 2 Kravspec Kyla 3 (9)

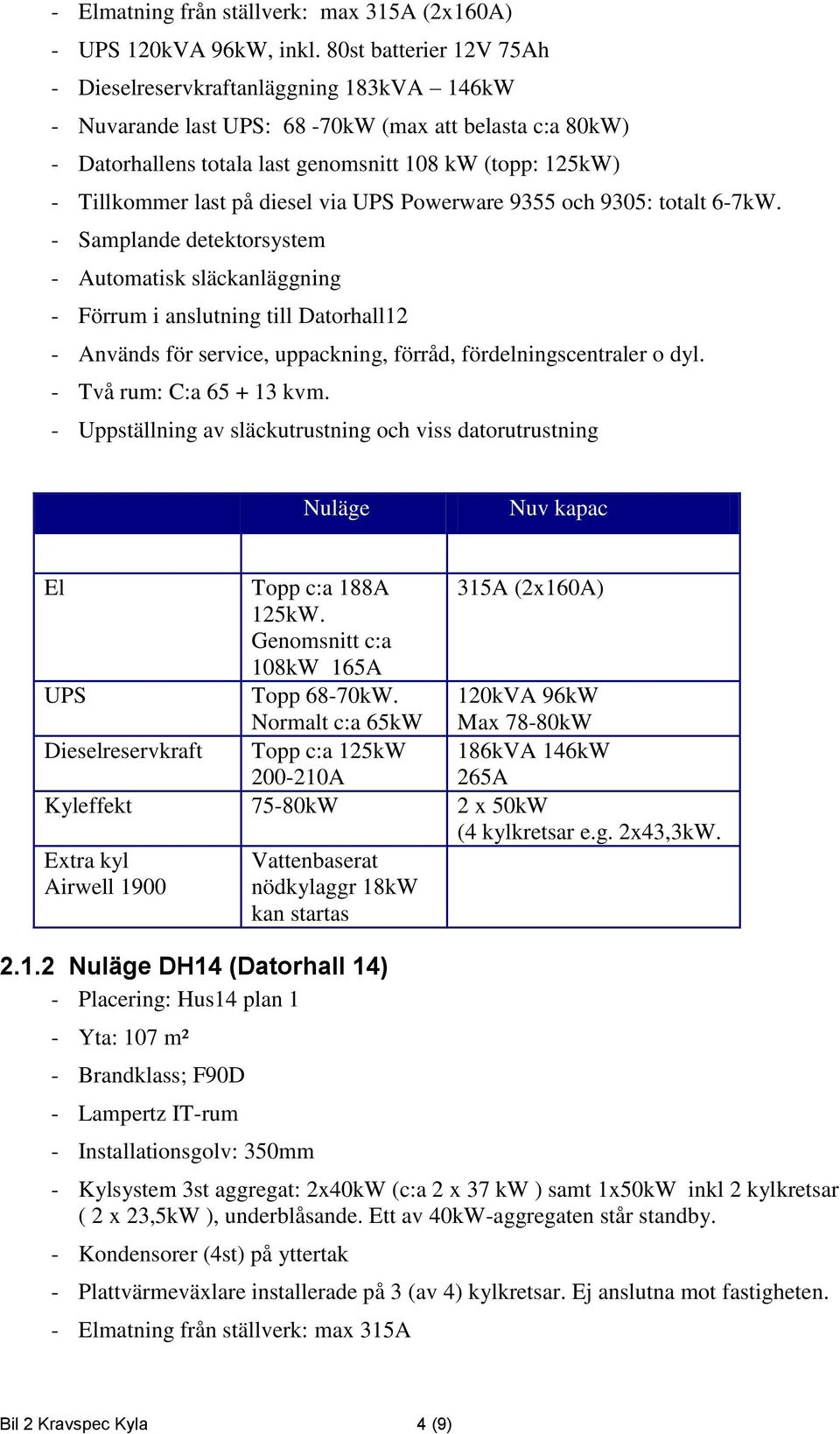

4 - Elmatning från ställverk: max 315A (2x160A) - UPS 120kVA 96kW, inkl. 80st batterier 12V 75Ah - Dieselreservkraftanläggning 183kVA 146kW - Nuvarande last UPS: 68-70kW (max att belasta c:a 80kW) - Datorhallens totala last genomsnitt 108 kw (topp: 125kW) - Tillkommer last på diesel via UPS Powerware 9355 och 9305: totalt 6-7kW. - Samplande detektorsystem - Automatisk släckanläggning - Förrum i anslutning till Datorhall12 - Används för service, uppackning, förråd, fördelningscentraler o dyl. - Två rum: C:a kvm. - Uppställning av släckutrustning och viss datorutrustning Nuläge Nuv kapac El Topp c:a 188A 315A (2x160A) 125kW. Genomsnitt c:a 108kW 165A UPS Topp 68-70kW. Normalt c:a 65kW 120kVA 96kW Max 78-80kW Dieselreservkraft Topp c:a 125kW A 186kVA 146kW 265A Kyleffekt 75-80kW 2 x 50kW (4 kylkretsar e.g. 2x43,3kW. Extra kyl Airwell 1900 Vattenbaserat nödkylaggr 18kW kan startas Nuläge DH14 (Datorhall 14) - Placering: Hus14 plan 1 - Yta: 107 m² - Brandklass; F90D - Lampertz IT-rum - Installationsgolv: 350mm - Kylsystem 3st aggregat: 2x40kW (c:a 2 x 37 kw ) samt 1x50kW inkl 2 kylkretsar ( 2 x 23,5kW ), underblåsande. Ett av 40kW-aggregaten står standby. - Kondensorer (4st) på yttertak - Plattvärmeväxlare installerade på 3 (av 4) kylkretsar. Ej anslutna mot fastigheten. - Elmatning från ställverk: max 315A Bil 2 Kravspec Kyla 4 (9)

5 - UPS: 2x40kVA 64kW inkl batterier: 2x33st 50Ah - Nuvarande last UPS: 48kW (max att belasta c:a 52kW) - Datorhallens totala belastning genomsnitt c:a 80kW (topp: 96kW). - Dieselreservkraft: 250 kva, 200kW - Samplande detektorsystem - Automatisk släckanläggning - Förrum i anslutning till Datorhall14 - Används för service, uppackning, förråd, etc - Yta: C:a 40 kvm + 9kvm biyta - Uppställning av släckutrustning och viss datorutrustning Nuläge Nuvarande kapacitet El Medelv: C:a 80kW (max 96kW)127A (maxlast upp till 160A) Max 315A från ställverket UPS 48kW Liebert x40kVA 64kW (max eg c:a 52kW) Dieselreservkraft Last kw 250kVA 200kW 360A 3 Sammanfattning av planerade förändringar Två kravspecifikationer föregår arbetet med att förändra infrastrukturen för de två datorhallarna: Kyla till datorhallar och Ombyggnad datorhallar. Detaljerna i det förstnämnda framgår av detta dokument. Den senare innehåller krav på - nya klimatanläggningar inne i de två datorhallarna - utbyte av UPSer i båda datorhallarna - ny dieselreservkraft för Datorhall12 Entreprenaderna, som är knutna till de två kravspecifikationerna, skall utföras parallellt. Samordning mellan entreprenaderna krävs. Se AF bilaga 3 (AFD.352). 4 Datorhallar 4.1 Allmänt Beslut har tagits att byta kylteknik för SMHIs datorhallar. Fastigheten planeras kunna dra nytta av den nya kylanläggningen i framtiden. Anbudet skall avse ett helhetsåtagande, dvs. leverantören skall svara för leverans av alla ingående utrustningar (motsvarande), projektering, installation och driftsättning (totalentreprenad). Se AF bilaga 3. Bil 2 Kravspec Kyla 5 (9)

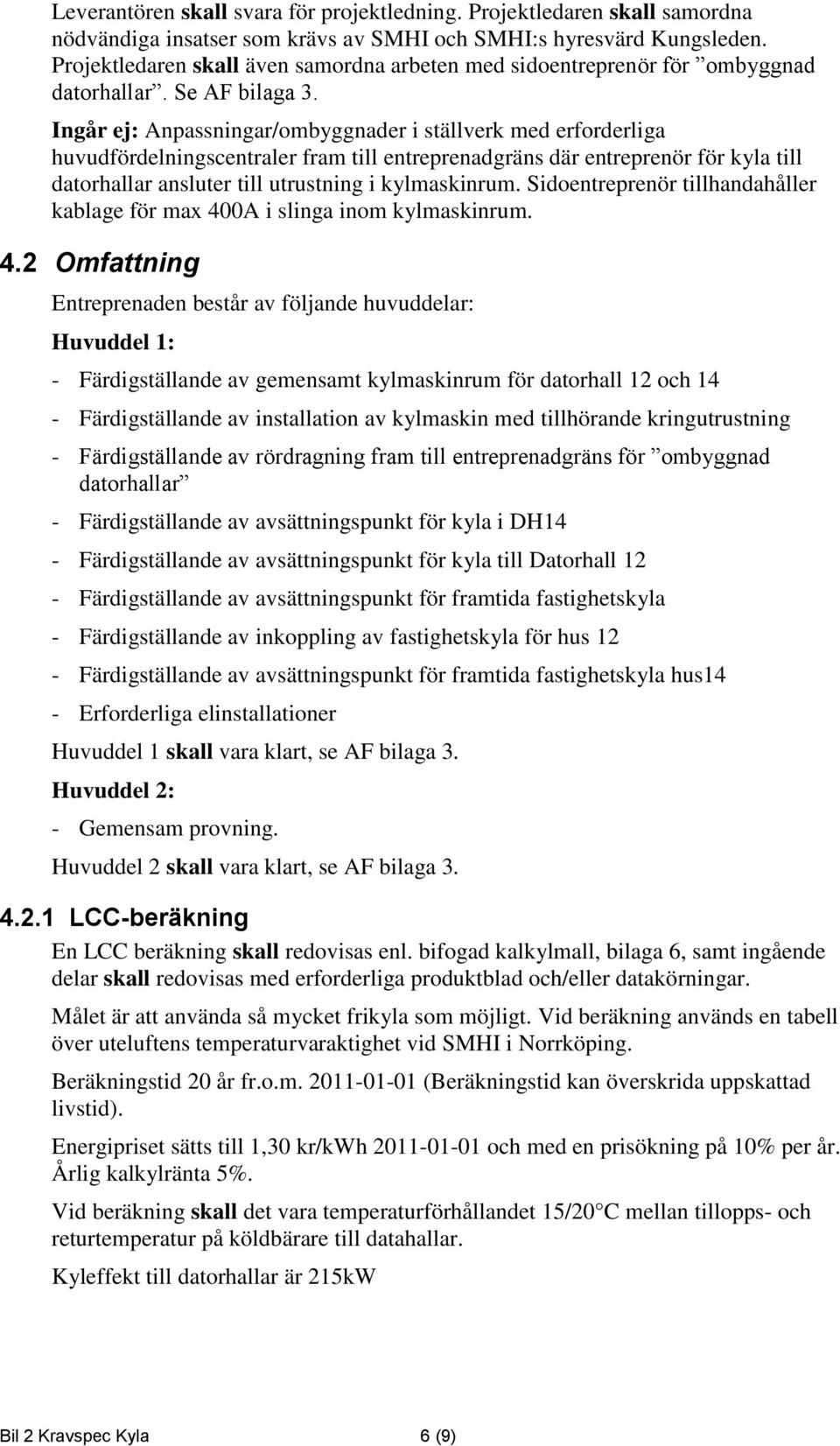

6 Leverantören skall svara för projektledning. Projektledaren skall samordna nödvändiga insatser som krävs av SMHI och SMHI:s hyresvärd Kungsleden. Projektledaren skall även samordna arbeten med sidoentreprenör för ombyggnad datorhallar. Se AF bilaga 3. Ingår ej: Anpassningar/ombyggnader i ställverk med erforderliga huvudfördelningscentraler fram till entreprenadgräns där entreprenör för kyla till datorhallar ansluter till utrustning i kylmaskinrum. Sidoentreprenör tillhandahåller kablage för max 400A i slinga inom kylmaskinrum. 4.2 Omfattning Entreprenaden består av följande huvuddelar: Huvuddel 1: - Färdigställande av gemensamt kylmaskinrum för datorhall 12 och 14 - Färdigställande av installation av kylmaskin med tillhörande kringutrustning - Färdigställande av rördragning fram till entreprenadgräns för ombyggnad datorhallar - Färdigställande av avsättningspunkt för kyla i DH14 - Färdigställande av avsättningspunkt för kyla till Datorhall 12 - Färdigställande av avsättningspunkt för framtida fastighetskyla - Färdigställande av inkoppling av fastighetskyla för hus 12 - Färdigställande av avsättningspunkt för framtida fastighetskyla hus14 - Erforderliga elinstallationer Huvuddel 1 skall vara klart, se AF bilaga 3. Huvuddel 2: - Gemensam provning. Huvuddel 2 skall vara klart, se AF bilaga LCC-beräkning En LCC beräkning skall redovisas enl. bifogad kalkylmall, bilaga 6, samt ingående delar skall redovisas med erforderliga produktblad och/eller datakörningar. Målet är att använda så mycket frikyla som möjligt. Vid beräkning används en tabell över uteluftens temperaturvaraktighet vid SMHI i Norrköping. Beräkningstid 20 år fr.o.m (Beräkningstid kan överskrida uppskattad livstid). Energipriset sätts till 1,30 kr/kwh och med en prisökning på 10% per år. Årlig kalkylränta 5%. Vid beräkning skall det vara temperaturförhållandet 15/20 C mellan tillopps- och returtemperatur på köldbärare till datahallar. Kyleffekt till datorhallar är 215kW Bil 2 Kravspec Kyla 6 (9)

7 4.2.2 Kyla Den nya kylanläggningen skall bygga på frikylningsteknik samt kylmaskin med kompressor, typ Danfoss Turbocor eller likvärdig. Kylmaskinen skall placeras i kylmaskinrum i hus 14 med kylmedelskylare på tak ovanför kylmaskinrum. Kylmaskin med tillhörande kringutrustning skall förses med elmätare som undermätare för senare anslutning till överordnat system för avläsning av elförbrukning. Kylmaskinen skall ha en kyleffekt på minst 495kW (enligt Eurovent). Köldbärarledningarna skall dimensioneras för en kyllast på: - 200kW till DH12-120kW till avsättning fastighetskyla i hus kW till avsättning fastighetskyla i kulvert vid hus kW till DH14 Se bifogad ritning, bilaga 7, över rörförläggning och berörd ventilationskanal. Ventilationskanalen flyttas av sidoentreprenör. Fastighetskylan i hus 12 skall anslutas till det centrala kylsystemet via en automatisk ventil som är stängd i strömlöst läge samt när dieselreservkraftaggregat för DH12 går. Stor vikt läggs på att energiförbrukningen för att driva systemet kan minimeras. Effektförbrukningen för att kyla datahallarna totalt skall vara mindre än den reserverade effekten från reservkraften. Reserverad effekt är 100kW. Vid reservkraftdrift är strömförsörjningen begränsad varför kylmaskin med tillhörande kringutrustning skall begränsas till max effektuttag 100kW. Den gemensamma kylmaskinanläggningen skall anslutas till den nya dieselreservkraften för DH12. Vid reservkraftdrift får kylmaskinen inte vara i drift samtidigt med nödkylaggregaten inne i datorhallarna. Alla fläktar ingående i kylmedelkylare skall vara av typ EC-fläktar. Alla pumpar skall vara dubblerade för redundans och skall ha minst energieffektivitetsklass A. Köld- och värmebärare skall automatiskt avluftas med undertrycksavluftare av typ Spirovent Superior eller likvärdig. Kylkompressorerna skall manuellt gå att starta individuellt Styrningsutrustning till kylmedelskylarnas fläktar skall dubbleras Kylmedelskylare skall förses med vattenspraysystem som är självdränerande. Kylmedelskylare skall klara ljudkravet på 60 db(a) på 10meters avstånd Samordnade provningar skall omfatta två provningar av prestanda samt provning av funktionssamband och driftstörningsscenarier. En provning i slutet av varje huvuddel. Protokoll upprättas. Hela klimatanläggningen skall överordnat kunna styras och övervakas i ett webbaserat system Utöver vad som framgår i AF-delen (bilaga 3) skall följande handlingar upprättas: Planritningar Bil 2 Kravspec Kyla 7 (9)

8 Erforderliga sektions- och detaljritningar Flödes-/principschema för kyl och klimatanläggningen Den nya anläggningen skall ha liten påverkan på miljön d v s låg påverkan på växthuseffekten. T.ex. kan låg energiförbrukning motivera en större mängd köldmedium i kylanläggningen genom redovisning av ekvivalent CO2 mängd Miljöeffekter avseende den nya anläggningen skall kunna presenteras med avseende på ekvivalent CO 2 -mängd Utrymme för kylmaskin För placering och installation av kylmaskinutrustning skall nytt rum byggas i hus 14 och ingå i denna entreprenad. Reserverad yta upp till 50 kvm. Läge och utformning på rum i samråd med beställaren. Se även bifogad orienteringsritning i AF, bilaga 3. Rummet skall utföras i brandklass EI60 samt förses med ljudisolering enl. SS Rummet skall även förses med installationer som ventilation, utrustning för upptäckt av köldmedieläckage, belysning, inspektionsluckor, vatten och avlopp. Installation av utrustning för brandövervakning utförs av annan entreprenör. I hus 14 kommer kontors- och konferensrum att etableras. 4.3 Information Krav på kyla inne i Datorhall12 Ingår i kravspecifikation Ombyggnad Datorhallar. Den nya kylutrustning i DH12 skall kylas av en köldbärare med lägst temperaturerna 10/16 C tillopp/retur och skall dimensioneras för en torr kyllast på 115kW. 5 ÖVRIGT 5.1 Serviceavtal och serviceorganisation Serviceavtal ingår ej i denna upphandling, men skall kunna erbjudas för samtliga installationer. I de fall leverantören ej kan erbjuda service och underhåll i egen regi, skall leverantören ange annan (andra) serviceleverantör(er). Leverantören skall i denna upphandling beskriva serviceorganisationen Löpande serviceavtal gällande datorhallarna. Service gällande datorhallarnas infrastruktur utförs enligt ett jouravtal. Avtalet innehåller specifikationer för bl.a. akutservice och årlig preventiv service samt förteckning över ingående komponenter. Befintligt avtal gäller till och med Garantiservice ny installerad utrustning Garantiservice minst 2ggr per år skall utföras på installerad kylutrustning. Se AF bilaga 3 (AFD.461). 5.2 Driftstörningar i samband med installationsarbeten Planerade driftavbrott i samband med installationerna skall ske så att minsta möjliga driftstörning inträffar. Förläggning av planerade driftavbrott skall samordnas med datorhallsansvarig. Avbrott på upp till 5 tim på resp. datorhall kan planeras efter överenskommelse. Bil 2 Kravspec Kyla 8 (9)

9 Planerade driftavbrott skall, så långt möjligt, planeras in fem arbetsdagar i förväg och vara så korta som möjligt. Vid oplanerade avbrott förutsätts att åtgärder snabbt kan vidtas så att driftstörningen kan minimeras 5.3 Driftlarm Befintlig driftlarmcentral, Bewator RB416, skall användas för tillkommande och förändrade driftlarm som har med infrastrukturförändringen att göra. Alla signaler från driftlarmcentralen skall hanteras i SMHI:s övervakningssystem UniView. Ny och tillkommande utrustning för infrastrukturen skall förses med driftlarmutrustning på motsvarande sätt som de befintliga Anbudsgivaren skall ange vilka nya och förändrade driftlarmer som berörs. Potentialfria kontakter för vidare anslutning till UniView är förberedda för larm typ till/från. Förändringar i mätpunkter för temperatur och luftfuktighet inne i datorhallarna skall ske genom givare där utsignalen är av typen 4-20 ma eller 0-10V för vidare anslutning till UniView. 5.4 PUE (Power Usage Effectiveness) Ombyggnaden skall resultera i att datorhallarnas energieffektivitet kan beräknas d v s ett PUE-tal skall kunna tas fram. 5.5 Märkning och skyltning Ny utrustning inom entreprenaden skall förses med tydlig skyltning och märkning. Skall ske i samråd med datorhallsansvarig. Se AF bilaga 3 (AFD.185) angående CEmärkning. 5.6 Dokumentation och utbildning Utbildning för berörd driftpersonal (2-5 pers i Norrköping) vid SMHI avseende den nya installerade utrustningen skall ske i samband med driftöverlämning. Planeras tillsammans med beställaren för genomförande vid två tillfällen. Komplett dokumentation avseende den nya installerade utrustningen, inkluderande bl.a. drift- och skötselinstruktion samt installations- och relationshandlingar skall överlämnas före eller i samband med driftöverlämning. (Två uppsättningar vardera av pappersformat och CD-media). Bil 2 Kravspec Kyla 9 (9)
