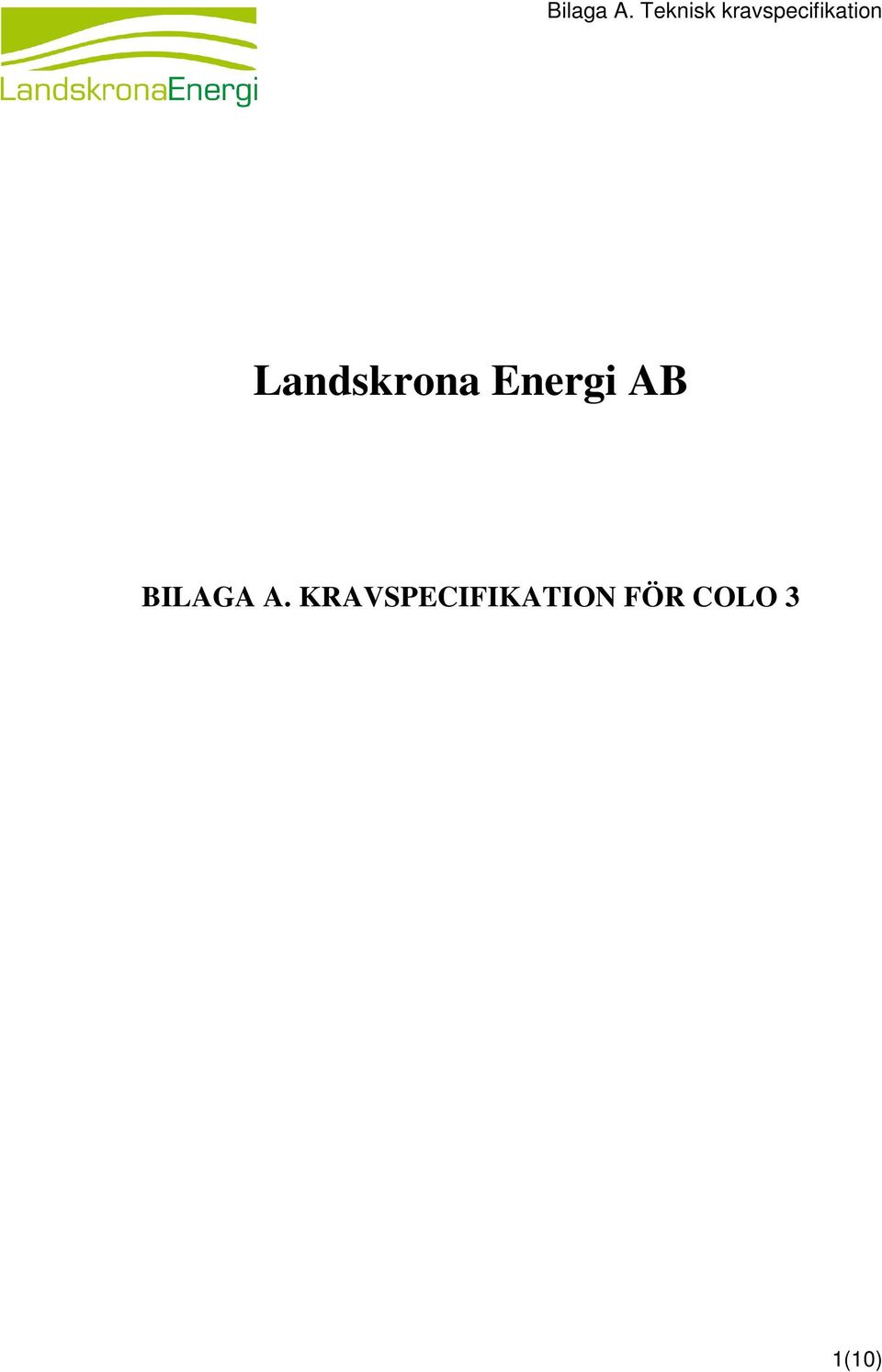

1 Landskrona Energi AB BILAGA A. KRAVSPECIFIKATION FÖR COLO 3 1(10)

2 Innehåll 1 ALLMÄNT DIMENSIONERANDE FÖRUTSÄTTNINGAR SERVERHALL OCH BYGGNATION - BILAGA A KRAFTFÖRSÖRJNINGS UPPBYGGNAD - BILAGA A KYLSYSTEMETS UPPBYGGNAD - BILAGA A FIBERSYSTEMETS UPPBYGGNAD - BILAGA A BRANDKLASSNING OCH BRANDSYSTEM KAMERA ÖVERVAKNING MILJÖ ÖVERVAKNING & LARM MILJÖ & ÅTERVINNING (10)

3 1 Allmänt Landskrona Energi har idag fullt i befintliga serverhallar och behöver utöka sin verksamhet genom att bygga ett nytt Operatörshotell i en befintlig byggnad bredvid värmeverket. Syftet med Operatörshotellet är att hyra ut plats i serverrack till externa och interna kunder där de kan placera data och nätverksutrustning med hög driftsäkerhet och hög tillgänglighet. Uppbyggnad av el, kyl och fiberfunktion för befintliga Colo 1 och Colo2 samt denna upphandlingens Colo 3 har diskuteras inom Landskrona Energi åtskilliga gånger, detta på grund av driftproblematik samt utbyggnadsproblematik vid Colo 1 och Colo 2. För att undvika dessa framtida problem har vi konstaterat att det är fördelaktigast att bygga Colo 3 med 2 totalt separerade system (både el, kyla och fiber) med diversitet då det är nödvändigt. Upphandlingen består av leverans av 30 rack med tillhörande system samt en option med resterande rack utifrån utrymme. Denna specifikation omfattar de krav som Landskrona Energi är i behov av för ny serverhall. Konstruktionsunderlaget i inlämnade anbud skall motsvara detta behov. Diskussioner om tillvägagångsätt och konstruktionssätt kommer finnas under upphandlingsfasen men kommer på funktionsnivå ej förändras i någon större utsträckning. 2 Dimensionerande förutsättningar Steg 1 denna upphandlingens leverans Leverantör presenterar lösning på rackplacering, maximalt antal rack med bibehållna krav från beställaren kommer att premieras i teknikutförande. Steg 1 i leveransen skall innehålla och offerera 30 stycken serverrack med skalbarhet till leverantörens maximala antalet rack för både steg 1 och steg 2 (option). Redundansnivå skall som princip vara A+B Anläggningen skall dimensioneras för 4,2kW last per rack samt kyla och fiber för motsvarande, till detta skall 20% överkapacitet levereras. Både el och kyla skall dimensioneras efter ovanstående effekter. Varje enskilt rack skall ha dimensionerat kablage och utrustning som kan leverera ca 7,5 kw. Kablage för el, rördragning för kyla och fiber skall förberedas för option (steg 2). Utökningar och förändringar skall kunna göras utan störningar / driftsavbrott för dator, kyla och kommunikationsutrustning. Steg 2 option i upphandlingen Leverantör ska utifrån sin lösning på rackplacering, maximalt antal rack med bibehållna krav från beställaren offerera resterande serverrack. Dimensionering och utförande skall vara densamma som steg 1. 3(10)

4 3 Serverhall och byggnation - bilaga A1 Byggnation Datorhall skall byggas i befintliga kontorslokaler och all kompletterande byggnation, rivnings arbeten, igensättning av fönster samt markarbeten (fundament för kylmaskiner samt rör för elkablar i mark) skall ingå i offererat pris. Bilaga A1 Passagesystem Centralt passersystem skall vara Bewator. Ingår ej i entreprenaden. Förberedande rördragning kan beställas separat under byggtiden. Installationsgolv Installationsgolvets höjd skall anpassas efter installation. Installationsgolvet skall vara av antistat typ och ha en bärighet på min. 2000kg/m2 utbredd last och 300 kg/m2 punktlast och vara avsett för användning vid höga krav på bärförmåga, ljudisolering och brandskydd. Underkonstruktionen skall vara byggd med balkar och vara ansluten till skyddsutjämningsanläggningen på ett ställe. Installationen skall dessutom inkludera: Två (2) styck golvlyftare med väggfäste, inklusive montering på lämplig plats. Insteg till hallarna efter behov. Server rack Racken skall vara 750mm breda, 1200 djupa och 42U höga eller likvärdigt. Samtliga rack skall vara låsbara både framsida och baksida, baksida av rack skall vara med dubbeldörrar. Maximal ventilation genom fram- och bakdörrar. Datorhallen skall vara flexibel med modulär design som möjliggör skalbara lösningar i takt med att behovet förändras. Serverrack levereras med 2st PDU:er / rack. Allmän El I serverhallen, teknikrum och UPS-rum skall belysning samt 10 serviceuttag installeras (placering efter överenskommelse med beställare). Belysningen skall beräknas till ett medelvärde av ca 500lux. Belysningen skall vara närvarostyrd för att hålla minska energiförbrukningen. Armaturerna skall vara av typ LED armaturer i linje med energibesparing. Nödbelysning utformas med utgångsskylt enligt myndighetsbestämmelser. I anbud skall kyla för UPS-rum ingå. Dimensionerat för fullt utbyggd UPS-anläggning med redundans N+1 Kanalisation skall utföres med trådkorgs system typ DEFEM eller likvärdigt. Kanalisationen skall vara separat för elkraft respektive datakommunikation. Potentialutjämning av alla ledande delar skall finnas i serverhall. 4(10)

5 4 Kraftförsörjnings uppbyggnad - bilaga A2 Eldistributionen i Colo 3 kommer att bestå av 2 identiska elsystem för att säkerställa behovet att leverera el till kunder och hjälpsystemen för Colo 3 (bilaga A2). Vartdera system ska dimensioneras för fullt effektbehov. System A och system B skall vara placerade i separata ställverksutrymmen (enligt bilaga A2). Varje system, A och B kommer bestå av: Försörjning från kabelskåp samt redundant försörjning för bypass av omkopplingsautomatik. Reservkraft omkoppling på A och automatisk omkoppling från B till A på system B. Huvudskena / skåp A med solid kopparskena samt omkopplingsbart till system B. UPS. Skena / skåp A för prioriterad kraft till kundanläggningar, omkopplingsbar till system B. Not 1 och not 6 Anslutningspunkt i elnäts kabelskåp Kabelskåp kommer vara placerade vid lämplig plats, LEAB Elnät kommer utföra montage och kabelförläggning till huvudställverk A och B samt till generatorskena (not 2) och omkopplingsskena (not 3). I anslutningspunkterna ska det vara förberett för genomföringar samt montageplintar eller motsvarande. Ansvarsgränsen för leveransen kommer därigenom vara enligt Not 6, dock är det nödvändigt att stämma av inför leveransen mellan parterna så att allt är kompatibelt. Not 2 och not 3 Generator med automatik samt omkopplingsautomatik Generator dimensionerad för totalt effekt behov med omkopplingsautomatik ska innefattas i leveransen (not 2). Generator skall vara försedd med avbrottsfri infasningsautomatik. Omkopplingsautomatik från system B till generator skena ska innefattas i leveransen. Manuell omkoppling från icke normalt driftläge till normalt skall ske avbrottsfritt. Omkopplare för Auto / Hand automatik skall finnas. Både Generator automatik och nätomkopplingsautomatik skall kunna funktionsprovas. All utrustning och kabelförband ska vara dimensionerade utifrån totalt effektbehov. Not 4 Samlingsskena och central för system A och system B Huvudskenan skall vara utförd i isolerad kopparskena (eller likvärdigt), fast skenförband skall finnas från skena till utgående huvud grupper. Frånskiljbar överkoppling mellan system A och B som är dimensionerad för fullt effektbehov skall finnas. Tydliga gränsdragningar skall finnas mellan kraftförsörjning kylsystem, oprioriterad kraft och kraftförsörjning UPS. Kraftförsörjning för oprioriterad kraft skall finnas. Not 5 Prioriterad kraftförsörjning system A och system B Prioriterad kraftförsörjning skall vara helt separerad från 400V systemet (egna skåp), frånskiljbar överkoppling mellan system A och B som är dimensionerad för fullt effektbehov skall finnas. Not 7 kraftförsörjning för kylsystem A och kylsystem B 5(10)

6 Kraftförsörjning för Kylsystem A och Kylsystem B skall finnas från samlingsskena (not 4) till rackkylutrustning i serverhall. Not 8 kraftförsörjning för UPS system A och UPS system B Kraftförsörjning för UPS system A och UPS system B skall finnas från samlingsskena (not 4) till kunduttag i serverhallens rack (bortsett från överkopplings möjlighet i prioriterad kraft central). Not 9 kraftförsörjning för oprioriterad kraft A och B Oprioriterad kraft skall finnas förberett med kablage till serverhall, 1 styck 160A försörjning, både från system A och system B. Not 10 kraftförsörjning för prioriterad kraft A och B Prioriterad kraft för kunder ska finnas i serverhallens rack, varje rack skall ha en försörjning från system A och en försörjning från system B. UPS - anläggning Anläggning för avbrottsfri kraftförsörjning skall levereras och installeras både för A och B kraft. UPS anläggningar skall placeras i separata rum enligt planritning. UPS- anläggningen skall strömförsörja datorhall samt vara dimensionerad för framtida utökningar/ombyggnader. Eventuella utökningar skall kunna utföras utan driftavbrott för kunder. Yttre service Bypass för UPS skall ingå i anbud. I yttre Bypass skall det finnas möjlighet för enkel inkoppling av provlast för kapacitetsprov på respektive UPS. UPSer skall vara energieffektiva och ha en verkningsgrad på över 95% vid 80 % last. Batteritid skall vara 10 min vid 80% last / UPS. Batterier skall vara av typ +12 år enligt Eurobat. Batterier skall vara monterade på ställning. Reservkraftsanläggning I anbud skall ett reservkraftsaggregat för A-kraft ingå. Reservkrafts aggregat skall dimensioneras för hela A-benet d.v.s både kyla och datorkraft. Definiera storlek i anbudet. Tank dimensioneras för 48 timmar drifttid vid 100% last Reservkraftanläggningen ska vid avbrott av överliggande distributionsnät ta över lasten för serverhallen och dess hjälpsystem för att vid återkommande nätspänning återfasa automatiskt. Reservkrafts aggregat skall vara monterat som en containerlösning (väder skydd). Reservkraftsutrustningen skall klara att köras med diesel miljöklass 1. För åskskydd skall reservelverket förses med ventilavledare i instrumentskåp. MSB:s grundkrav på reservkraftsanläggning skall beaktas. Driftlarm från reservelverksanläggningen skall kopplas till miljö och övervaknings larm. För reservkraftanläggningen skall separat jordtag anordnas som kopplas ihop med skyddsutjämningsanläggningen i fastigheten. 6(10)

7 5 Kylsystemets uppbyggnad - bilaga A3 Kylanläggning skall byggas upp som ett A + B system hela vägen in till den racknära kylan. Utomhus skall vätskekylaggregat med frikyla monteras. Kylsystem skall dimensioneras för effekter enligt offererade 30 rack med skalbarhet till leverantörens maximala antalet rack för både steg 1 och steg 2 (option). Racknära kyla där A respektive B systemet kan kyla det totala behovet var för sig. Kyla för datorhall skall vara modulär, skalbar med intelligent mätning och display. Det skall vara av typ racknära kyla med inklädnad av varm gång. Fläktar i kylmaskiner skall vara utbytbara under fulldrift (hot-swap). I anbudet skall leverantören beskriva hur framtida utökningar kommer att genomföras. Kylan skall dimensioneras som ett A + B system med en köldbärartemperatur på 15/22 där temperaturen in till servrarna skall vara 22 grader med en luftfuktighet mellan 30-50%. Kylanläggningen skall vara utbyggbar utan driftstopp eller störning. Styr och reglersystem för kylanläggning skall anpassas mot befintligt system för Colo 1 och 2. Bilder skall byggas upp som med en huvudbild för Landskrona Energi där man får en snabb status på systemet. Styr system skall byggas så att ett eventuellt bortfall av DUC ej påverkar drift. 7(10)

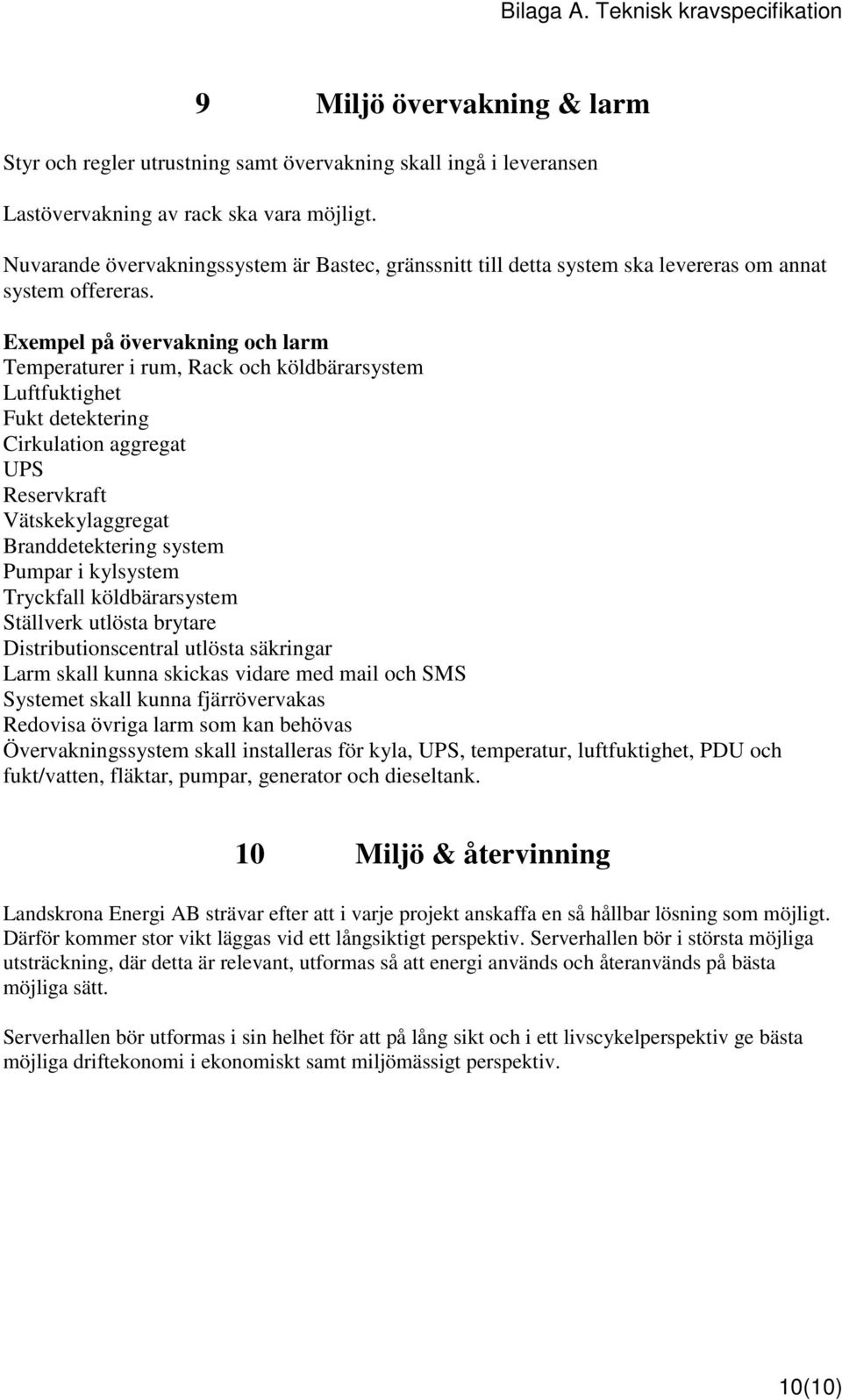

8 6 Fibersystemets uppbyggnad - bilaga A4 Leverantör kommer svara för : Leverantören ansvarar för upphandling av all utrustning. En 48-fiber singelmode från vart skåp i Colo 3 till rack i UPS-rummet. En 48-fiber från ODF rack i kylmaskinrummet till rack i UPS-rummet. Samtliga fiber ska svetsas upp i båda ändarna och kontakteras med SC/APC-kontakter. Kontaktering skall utföras enligt beställarens färg standard. ODF rack skall maximeras utifrån utrymmets möjligheter (rack placeras i UPS rum med maximal takhöjd ca. 3m). ODF rack i kylmaskin rummet kan vara halvrack. Beställaren kommer svara för : Fiber förläggning och kontaktering av fiber mellan Colo 3 och ÖM samt Colo 3 och Colo 2. 8(10)

9 7 Brandklassning och brandsystem Brandklass för datorhall skall vara EI60 utom i väggar i direkt anslutning mot andra byggnader där brandklass skall vara EI120. Skyddsklass för datorhall skall vara skyddsklass 2 enligt SSF 200:4. Brandtätningar skall utföras på samtliga rör eller el genomföringar i väggar, tak och golv enlighet med brandklass i respektive vägg. I anbud skall släcksystem installeras i UPS rum/ställverk och datorhall. Släckmedia behållarna placeras i Teknikrum eller i varje Hall vid behov. Handbrandsläckare skall finnas i övriga utrymmen, 3 st, placeras i samråd med beställare (för snabb brandsläckning då personal finns på plats), myndighetskrav skall uppfyllas. Fast släckanläggning utförs enligt SBF 500:3 Regler för gassläcksystem Detekteringen bör ske med optisk laserteknik eller motsvarande för tidig detektering för Möjlighet att erhålla för larm. Larmet bör ha minst tre olika larmnivåer. Detekteringscentralen skall kunna kopplas till nytt överliggande övervakningssystem. 8 Kamera övervakning I anbud skall videoövervakning system ingå som täcker samtliga utrymmen inom datorhall. Övervakning skall kunna ske från central plats inom Landskrona Energis nät. Kameror skall styras via rörelse detektion. Överföring skall ske via TCP/IP 9(10)

10 9 Miljö övervakning & larm Styr och regler utrustning samt övervakning skall ingå i leveransen Lastövervakning av rack ska vara möjligt. Nuvarande övervakningssystem är Bastec, gränssnitt till detta system ska levereras om annat system offereras. Exempel på övervakning och larm Temperaturer i rum, Rack och köldbärarsystem Luftfuktighet Fukt detektering Cirkulation aggregat UPS Reservkraft Vätskekylaggregat Branddetektering system Pumpar i kylsystem Tryckfall köldbärarsystem Ställverk utlösta brytare Distributionscentral utlösta säkringar Larm skall kunna skickas vidare med mail och SMS Systemet skall kunna fjärrövervakas Redovisa övriga larm som kan behövas Övervakningssystem skall installeras för kyla, UPS, temperatur, luftfuktighet, PDU och fukt/vatten, fläktar, pumpar, generator och dieseltank. 10 Miljö & återvinning Landskrona Energi AB strävar efter att i varje projekt anskaffa en så hållbar lösning som möjligt. Därför kommer stor vikt läggas vid ett långsiktigt perspektiv. Serverhallen bör i största möjliga utsträckning, där detta är relevant, utformas så att energi används och återanvänds på bästa möjliga sätt. Serverhallen bör utformas i sin helhet för att på lång sikt och i ett livscykelperspektiv ge bästa möjliga driftekonomi i ekonomiskt samt miljömässigt perspektiv. 10(10)
