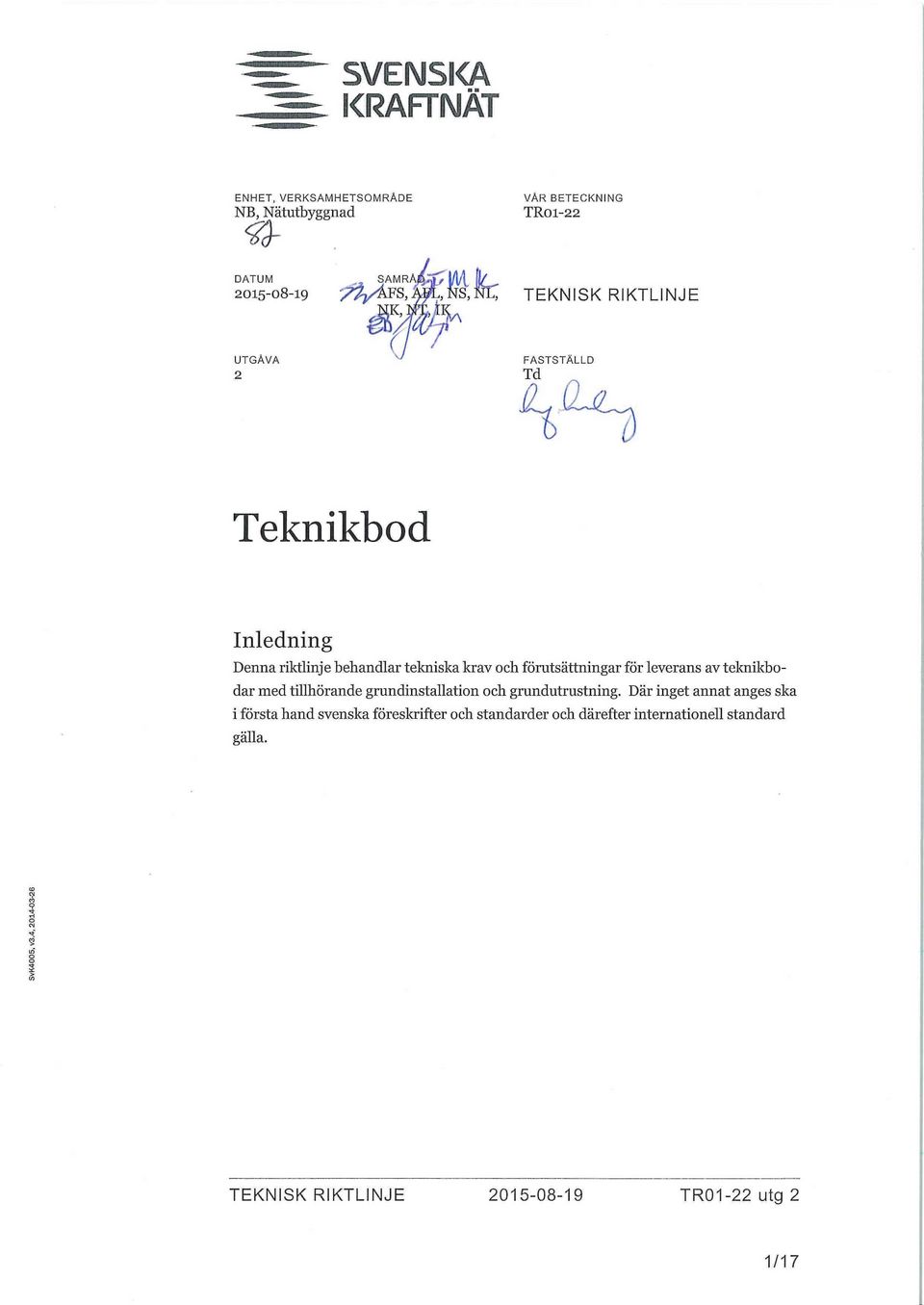

1 SVENSKA t KRAFTNÄT ENHET, VERKSAMHETSOMRÅDE NB, Nätutbyggnad VÄR BETE CKNING TR01-22 DATUM SAMRA^T, L/L/L B 'fx/fcbs, ALL, NS, ML, TEKNISK RIKTLINJE (I UTGAVA ' FASTSTÄLLD 2 Td Teknikbod Inledning Denna riktlinje behandlar tekniska krav och förutsättningar för leverans av teknikbodar med tillhörande grundinstallation och grundutrustning. Där inget annat anges ska i första hand svenska föreskrifter och standarder och därefter internationell standard gälla. 1/17

2 Uppdateringar Utgåva Ändringsnot Datum i Ursprungsutgåva Nytt TR nummer, omfattande uppdateringar in förda efter ramavtalsupphandling 2/17

3 Innehåll 1 Specifikation av teknikbod Referenser 5 2 Byggnaden Allmänt Stommen Isolering Entrédörr Uppvärmning Ventilation Fast utrustning 8 3 Elkraft Kraftmatning Kabelskåp Invändig elcentral Reservkraftintag Elinstallation 400/230 V Belysning Nödljus Eluttag Kraflförsörjning -48 V DC Kabelrör för införing i teknikboden Elledning Kabelrör för telekablar Kabelrör och grundläggning Tätning 12 4 Jordning till teknikboden 12 5 Övrig utrustning 13 3/17

4 6 Larm 14 7 Kommunikationsutrustning 15 8 Typritningar 16 4/17

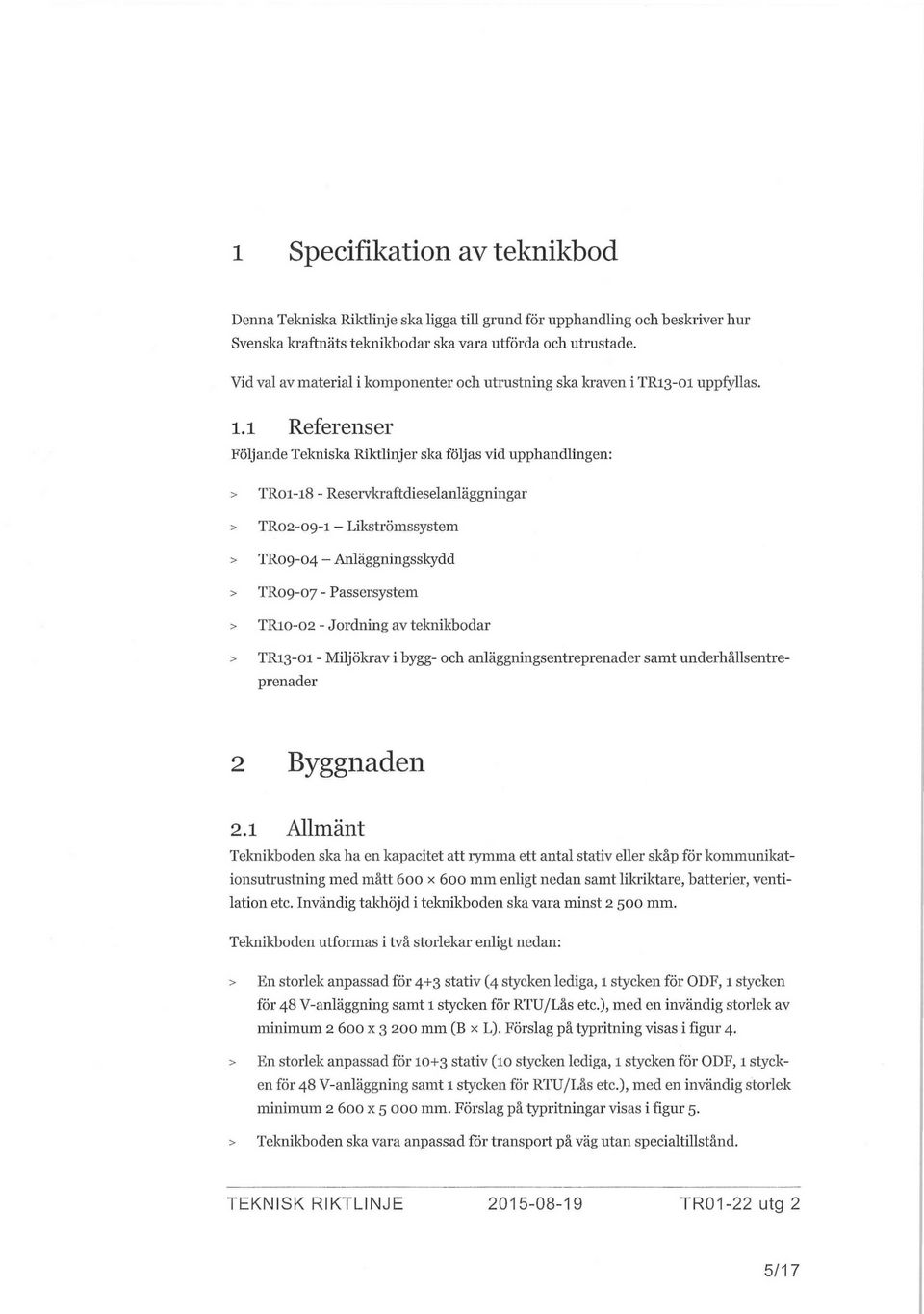

5 i Specifikation av teknikbod Denna Tekniska Riktlinje ska ligga till grund för upphandling och beskriver hur Svenska kraftnäts teknikbodar ska vara utförda och utrustade. Vid val av material i komponenter och utrustning ska leraven i TR13-01 uppfyllas. 1.1 Referenser Följande Tekniska Riktlinjer ska följas vid upphandlingen: > TR Reservkraftdieselanläggningar > TR Likströmssystem > TR Anläggningsskydd > TR Passersystem > TRio-02 - Jordning av teknikbodar > TR Miljökrav i bygg- och anläggningsentreprenader samt underhållsentreprenader 2 Byggnaden 2.1 Allmänt Teknikboden ska ha en kapacitet att rymma ett antal stativ eller skåp för kommunikationsutrustning med mått 600 x 600 mm enligt nedan samt likriktare, batterier, ventilation etc. Invändig takhöjd i teknikboden ska vara minst mm. Teknikboden utformas i två storlekar enligt nedan: > En storlek anpassad för 4+3 stativ (4 stycken lediga, 1 stycken för ODF, 1 stycken för 48 V-anläggning samt 1 stycken för RTU/Lås etc.), med en invändig storlek av minimum x mm (B x L). Förslag på typritning visas i figur 4. > En storlek anpassad för 10+3 stativ (10 stycken lediga, 1 stycken för ODF, 1 stycken för 48 V-anläggning samt 1 stycken för RTU/Lås etc.), med en invändig storlek minimum x mm. Förslag på typritningar visas i figur 5. > Teknikboden ska vara anpassad för transport på väg utan specialtillstånd. 5/17

6 > Teknikboden ska vara dimensionerad och anpassad för lyft med mobilkran samt utrustad med lyftfästen. 2.2 Stommen Följande krav ställs på byggnadsstommen: > Byggnaden ska uppfylla SSF 200 "Regler för mekaniskt inbrottsskydd" klass 3. > Alla ytbehandlingar ska uppfylla korrosivitetsklass C4, hög hållbarhet. > Teknikboden ska förses med sadeltak med minst 14 0 lutning och dimensionerad för snözon 5,5. Yttertaket ska ha en ljus kulör för att begränsa soluppvärmning. > Oberoende av grundläggningstyp så ska kabelinföringar skyddas med en helsvetsad ram av stålplåt som skydd mot yttre åverkan. > Innerväggar och tak kläs med 12 mm plywood och målas i ljus kulör. > Golvbeklädnad ska vara av tålig och lättstädad plastmatta uppvikt på väggarna. > Golvet ska klara en punktlast av minimum 200 kg/dm 2 och en utbredd last av minimum 500 kg/m 2. > Två 19 tum montagestativ, fabrikat Elkapsling (DCG PD med dubbeldörrar och sidoplåt) eller motsvarande ska monteras i teknikboden. Ett stativ ska placeras på långvägg längst in till höger för montage av RTU, inpasseringssystem, kommunikationsutrustning etc. på DIN-skenor. Stativet förses med en jordskena som kopplas till skåpjord, skåpet jordas med 10 mm 2 kabel till närmast placerad PU-skena. Det andra stativet ska installeras bredvid 48 V-anläggning för kommande fiber-odf, stativet jordas med 10 mm 2 kabel. > Grundläggning av teknikboden ska göras på metallram, betongplint, betongslipers eller motsvarande, grundläggning ska inte bestå av organiskt material. > Boden ska vara utrustad med hängrännor och stuprör. 2.3 Isolering Isolering och miljöfaktorer för material som används i teknikboden ska uppfylla följande krav: > Teknikboden ska ha en isolering med en genomsnittlig värmegenomgångskoefficient (Um) på som högst 0,25 W/(m 2 K). > Dimensionerande vinterutetemperatur, DVUT, -35 C. > Omgivningstemperatur: -50 till +35 C. > Relativ fuktighet %. 6/17

7 > Nederbörd regn: 100 mm/dygn med förekommande vinklar. > Vindhastighet: 30 m/s. > Höjd över havet: o m 2.4 Entrédörr Entrédörr ska följa krav på dörrar enligt TR Dörren ska: > Placeras på mitten av kortvägg för att inte blockera stativplatser, se figur 4 resp. 5. > Storlek 900 x mm. > Vara försedd med motorlås enligt TR09-07 och ha kanalisation i dörrblad och karm. > Inpasseringssystem: Samråd ska ske med Svenska kraftnät angående installation av Assa ARX UC (enl. TR09-07). > Insteg (dörrbredd x djup 40 cm) till teknikboden ska finnas under dörr. Svenska kraftnät eller Svenska kraftnäts entreprenör ska ombesörja beställning av lås och nyckelkortssystem för byggnaden enligt Svenska kraftnäts Tekniska Riktlinje TR Om stängsel placeras runt teknikboden ska låssystem vara i enligt TR Uppvärmning Teknikboden ska vara utrustad med: > En elradiator/fläktradiator på 2 kw och styrbar från ventilationssystemet för att undvika att värme och kyla motverkar varandra. 2.6 Ventilation Ventilation ska bestå av: > Frikyla med en kyleffekt på minst 5 kw vid en temperaturdifferens på 7 C. > Fläkt som lämpligen placeras på mitten av kortvägg för maximalt utnyttjande av långväggens stativplatser, luft kan tas in genom vägg eller golv, alternativ placering beskrivs med avseende på luftflöde. Om luften tas in via vägg ska intaget vara placerat minst 1 m över mark för att minska risken att täckas av snö. > Driftspänning på fläkt ska vara 48 V DC. > Fläkt ska vara utrustad med timerfunktion för tillfällig avstängning. 7/17

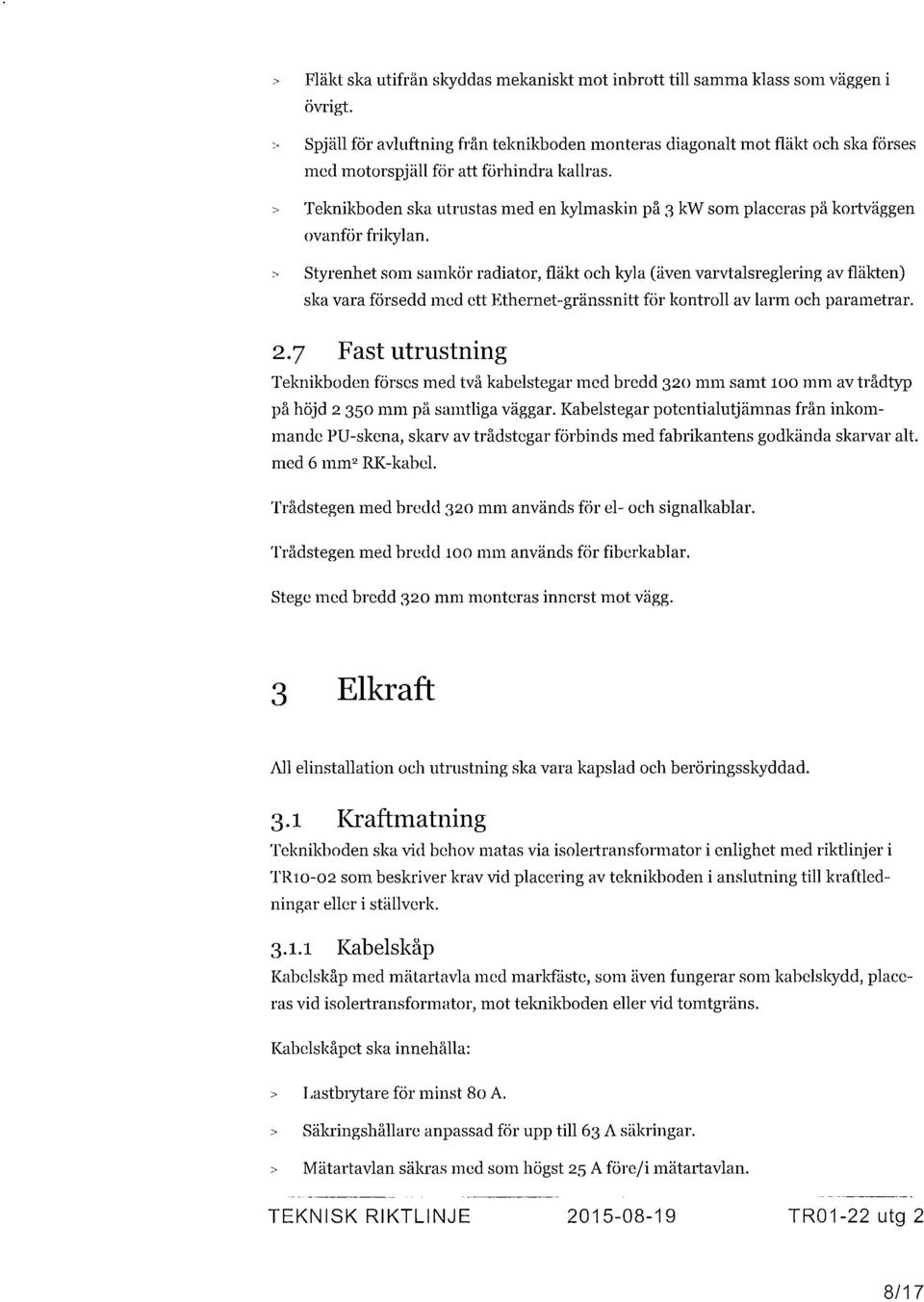

8 > Fläkt ska utifrån skyddas mekaniskt mot inbrott till samma klass som väggen i övrigt. > Spjäll för avluftning från teknikboden monteras diagonalt mot fläkt och ska förses med motorspjäll för att förhindra kallras. > Teknikboden ska utrustas med en kylmaskin på 3 kw som placeras på kortväggen ovanför frikylan. > Styrenhet som samkör radiator, fläkt och kyla (även varvtalsreglering av fläkten) ska vara försedd med ett Ethernet-gränssnitt för kontroll av larm och parametrar. 2.7 Fast utrustning Teknikboden förses med två kabelstegar med bredd 320 mm samt 100 mm av trådtyp på höjd mm på samtliga väggar. Kabelstegar potentialutjämnas från inkommande PU-skena, skarv av trådstegar förbinds med fabrikantens godkända skarvar alt. med 6 mm 2 RK-kabel. Trådstegen med bredd 320 mm används för el- och signalkablar. Trådstegen med bredd 100 mm används för fiberkablar. Stege med bredd 320 mm monteras innerst mot vägg. 3 Elkraft All elinstallation och utrustning ska vara kapslad och beröringsslcyddad. 3.1 Kraftmatning Teknikboden ska vid behov matas via isolertransformator i enlighet med riktlinjer i TR10-02 som beskriver krav vid placering av teknikboden i anslutning till kraftledningar eller i ställverk Kabelskåp Kabelskåp med mätartavla med markfäste, som även fungerar som kabelskydd, placeras vid isolertransformator, mot teknikboden eller vid tomtgräns. Kabelskåpet ska innehålla: > Lastbrytare för minst 80 A. > Säkringshållare anpassad för upp till 63 A säkringar. > Mätartavlan säkras med som högst 25 A före/i mätartavlan. 8/17

9 > Överspänningsskydd (grov-/mellanskydd eller grov/finskydd) som uppfyller klass I-IV i åskledarstandarden SS-EN samt med växlande larmkontakt. Anskaffning av kabelskåpet ska göras av entreprenör i de fall den inte levereras med teknikboden Invändig elcentral Invändig elcentral placeras på ett sådant sätt att ytan 1200 mm framför central inte blockeras av framtida placerade skåp. Centralen ska vara utrustad med: > Huvudbrytare för minst 80 A. > Elmätare installeras i samråd med Svenska kraftnät. > De säkringar som behövs för värme/kyla/48 V-anläggning, belysning samt eluttag enligt denna riktlinje. > 2 stycken extra 16 A, 3-fasgrupp med larmkontakter. > 4 stycken extra 10 A, l-fasgrupper. > Säkringar som matar värme/kyla och 48 V-anläggning förses med larmkontakter. > Endast grupper för belysning och eluttag ska förses med jordfelsbrytare, 30 ma. > Vid behov ska utgående grupper utrustas med överspänningsskydd - apparatskydd. Detta specificeras i sådant fall i förfrågningsunderlaget Reservkraftintag För mobil reservkraft anordnas ett intag på utsidan i enlighet med TR01-18 för teknikboden med 32 A CEE intag inne med en manuell omkopplare för reservkraft. Vid behov ska reservkraftinmatingen vara utrustad med automatik och detta ska i sådant fall specificeras i förfrågningsunderlaget. 3.2 Elinstallation 400/230 V Belysning Teknikboden ska vara utrustad med: > Armatur med rörelsevakt monteras externt ovan dörr. Lampa ska ha > h brinntid. > Inne i teknikboden ska ljuskällor för arbetsbelysning monteras i tak motsvarande minst 500 Lux så att god arbetsbelysning ges. 9/17

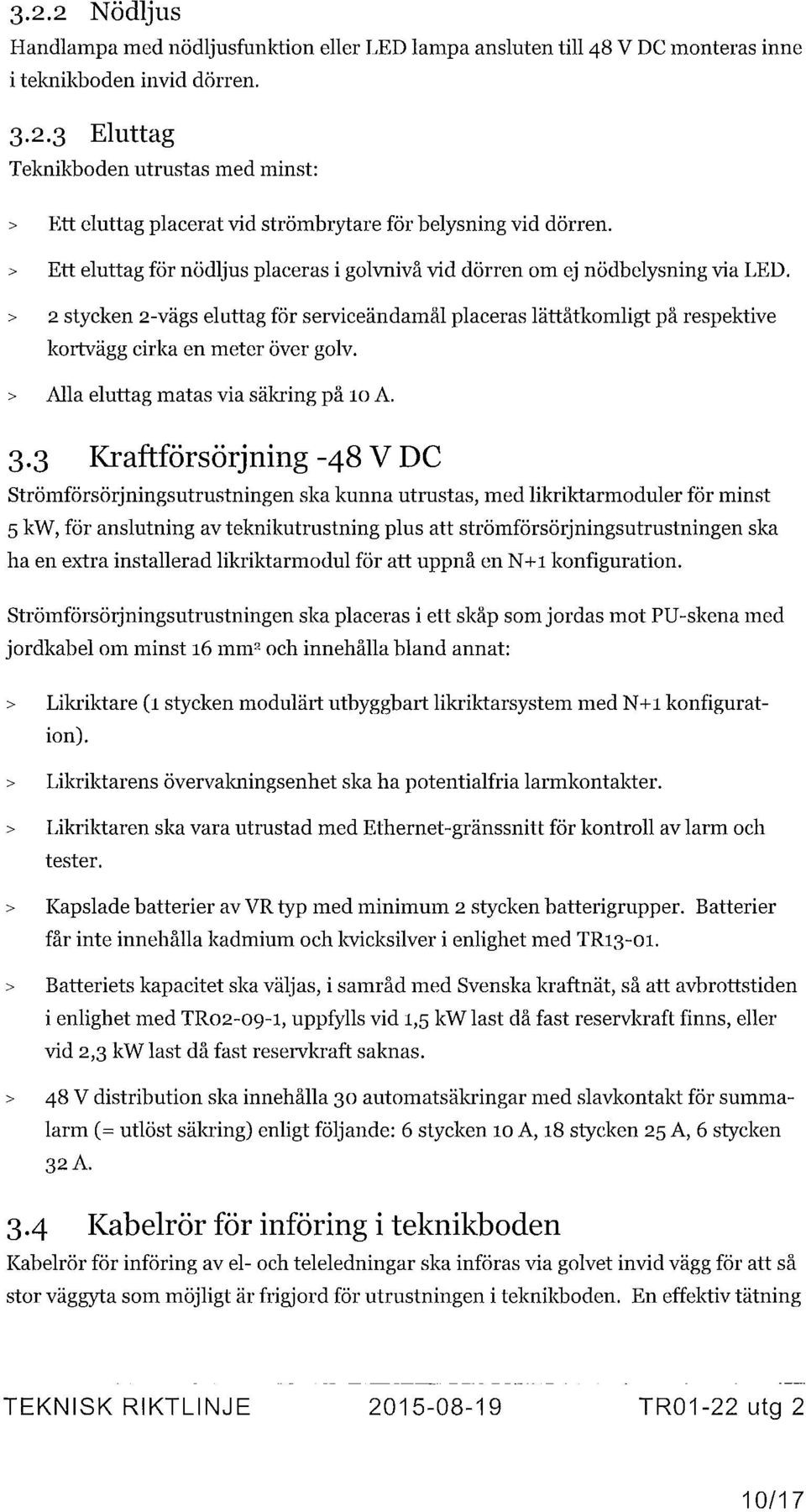

10 3.2.2 Nödljus Handlampa med nödljusfunktion eller LED lampa ansluten till 48 V DC monteras inne i teknikboden invid dörren Eluttag Teknikboden utrustas med minst: > Ett eluttag placerat vid strömbrytare för belysning vid dörren. > Ett eluttag för nödljus placeras i golvnivå vid dörren om ej nödbelysning via LED. > 2 stycken 2-vägs eluttag för serviceändamål placeras lättåtkomligt på respektive kortvägg cirka en meter över golv. > Alla eluttag matas via säkring på 10 A. 3.3 Kraftförsörjning -48 V DC Strömförsöijningsutrustningen ska kunna utrustas, med likriktarmoduler för minst 5 kw, för anslutning av teknikutrustning plus att strömförsöijningsutrustningen ska ha en extra installerad likriktarmodul för att uppnå en N+i konfiguration. Strömförsöijningsutrustningen ska placeras i ett skåp som jordas mot PU-skena med jordkabel om minst 16 mm 2 och innehålla bland annat: > Lilcriktare (1 stycken modulärt utbyggbart likriktarsystem med N+i konfiguration). > Likriktarens övervakningsenhet ska ha potentialfria larmkontakter. > Likriktaren ska vara utrustad med Ethernet-gränssnitt för kontroll av larm och tester. > Kapslade batterier av VR typ med minimum 2 stycken batterigrupper. Batterier får inte innehålla kadmium och kvicksilver i enlighet med TR > Batteriets kapacitet ska väljas, i samråd med Svenska kraftnät, så att avbrottstiden i enlighet med TR , uppfylls vid 1,5 kw last då fast reservkraft finns, eller vid 2,3 kw last då fast reservkraft saknas. > 48 V distribution ska innehålla 30 automatsäkringar med slavkontakt för summalarm (= utlöst säkring) enligt följande: 6 stycken 10 A, 18 stycken 25 A, 6 stycken 32 A. 3.4 Kabelrör för införing i teknikboden Kabelrör för införing av el- och teleledningar ska införas via golvet invid vägg för att så stor väggyta som möjligt är frigjord för utrustningen i teknikboden. En effektiv tätning 10/17

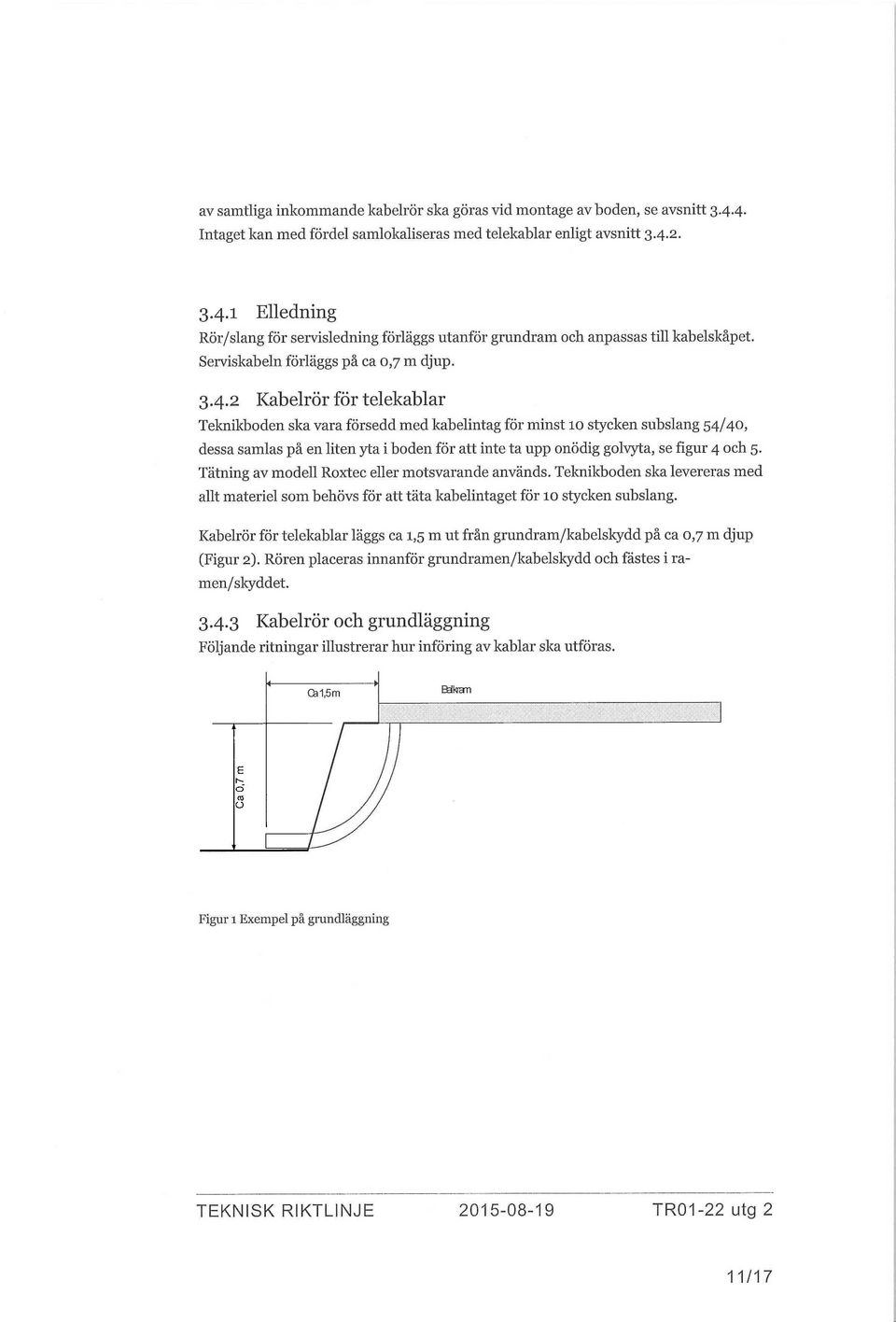

11 av samtliga inkommande kabelrör ska göras vid montage av boden, se avsnitt Intaget kan med fördel samlokaliseras med telekablar enligt avsnitt Elledning Rör/slang för servisledning förläggs utanför grundram och anpassas till kabelskåpet. Serviskabeln förläggs på ca 0,7 m djup Kabelrör för telekablar Teknikboden ska vara försedd med kabelintag för minst 10 stycken subslang 54/40, dessa samlas på en liten yta i boden för att inte ta upp onödig golvyta, se figur 4 och 5. Tätning av modell Roxtec eller motsvarande används. Teknikboden ska levereras med allt materiel som behövs för att täta kabelintaget för 10 stycken subslang. Kabelrör för telekablar läggs ca 1,5 m ut från grundram/kabelskydd på ca 0,7 m djup (Figur 2). Rören placeras innanför grundramen/kabelskydd och fästes i ramen/skyddet Kabelrör och grundläggning Följande ritningar illustrerar hur införing av kablar ska utföras. Cä1,5m fel kran E h- o Figur 1 Exempel på grundläggning 11/17

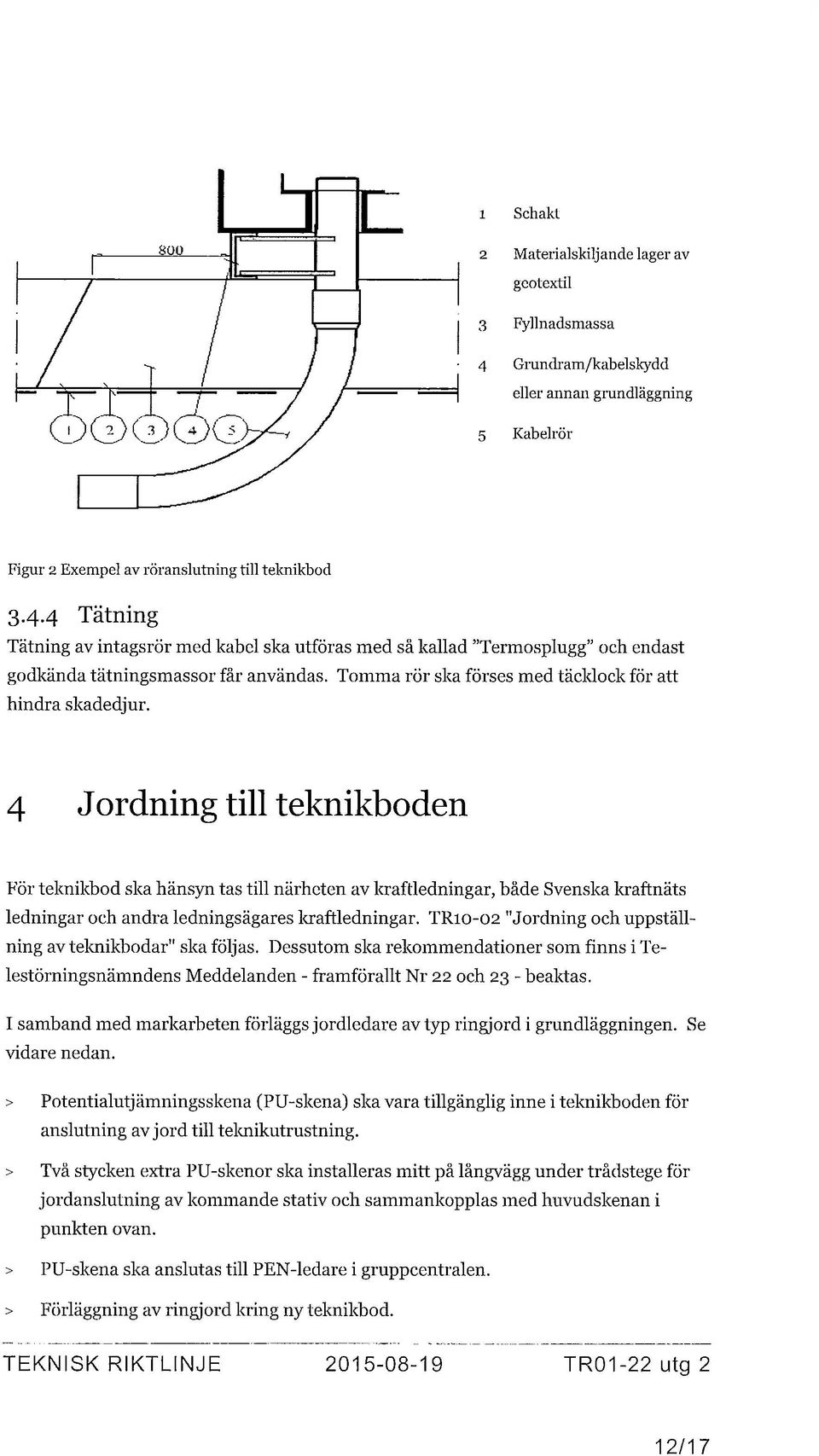

12 Schakt Materialskiljande lager av geotextil Fyllnadsmassa Grundram/kabelskydd eller annan grundläggning Kabelrör Figur 2 Exempel av röranslutning till teknikbod Tätning Tätning av intagsrör med kabel ska utföras med så kallad "Termosplugg" och endast godkända tätningsmassor får användas. Tomma rör ska förses med täcklock för att hindra skadedjur. 4 Jordning till teknikboden För teknikbod ska hänsyn tas till närheten av kraftledningar, både Svenska kraftnäts ledningar och andra ledningsägares kraftledningar. TR10-02 "Jordning och uppställning av teknikbodar" ska följas. Dessutom ska rekommendationer som finns i Telestörningsnämndens Meddelanden - framförallt Nr 22 och 23 - beaktas. I samband med markarbeten förläggs jordledare av typ ringjord i grundläggningen. Se vidare nedan. > Potentialutjämningsskena (PU-skena) ska vara tillgänglig inne i teknikboden för anslutning av jord till teknikutrustning. > Två stycken extra PU-skenor ska installeras mitt på långvägg under trådstege för jordanslutning av kommande stativ och sammankopplas med huvudskenan i punkten ovan. > PU-skena ska anslutas till PEN-ledare i gruppcentralen. > Förläggning av ringjord kring ny teknikbod. 12/17

13 > Jordtagsledare, jordledare och jordtag anläggs enligt figur 3 nedan. > För teknikbod, försedd med gruppcentral, ska jordtagsledaren av typ ringjord i grundläggningen anslutas direkt till den i gruppcentralen monterade PENledaren. PEN-ledare Ringjord Figur 3 Jordningsprinciper av teknikbod 5 Övrig utrustning Teknikboden ska utrustas med följande utrustning: > Rullbord med dokumentationsskåp > Trappstegspall i plåt med hjul > Dubbeltrappstege, 3-stegs > Papperskorg > Kolsyrebrandsläckare, minst 6 kg > Klädkrok > Sopkvast och skyffel > Första hjälpen tavla 13/17

14 > Dörrmatta > Snöspade > Stol > Öppnare till fiberbrunn (levereras av entreprenör som schaktar för fiberbrunn). I förekommande fall. > Ögondusch på flaska 6 Larm Nedanstående utrustningars potentialfria kontakter ska anslutas till RTU för larmöverföring till Driftcentral: > Rökdetektorer 48 V matning med potentialfri kontakt. > Inbrottslarm hämtas från ARX UC. > Teknikbod bemannad hämtas från ARX UC. > Nödlarm för ensamarbete enligt TR , ABB Nödstopp E med Skyddskrage E eller motsvarande med manuell återställning samt skydd för oavsiktligt larm. Märks tydligt med grön skylt med texten "Nödlarm". > Frikyla, samtliga larm. > Kylmaskin, samtliga larm. > Likriktare samtliga larm. > El-central, utlöst säkring. > Åskskydd utlöst. > Analoga signaler: Temperaturgivare för ute och inne temperatur, Kimo modell TM210-S för 48V eller motsvarande, med extern givare för utetemperatur som monteras på norrsidan av teknikboden. Utsignal: 2 x 0-10 V (4 trådar). Till ovanstående larmkontakter ansluts kablar som förläggs till 19 tum montagestativ, se avsnitt 2.2. Kablarna förläggs på trådstegen och kopplas in i frånskiljbar plint som monteras i bakplan av montagestativ. Anslutning ska sen göras till teknikbodens RTU (utförs av Svenska kraftnät eller Svenska kraftnäts entreprenör). Två stycken matningar från likriktaren (48 V DC) dras fram till montagestativ och avslutas i frånskiljbar plint i bakplan, avsäkras med 10 A i likriktare. 14/17

15 7 Kommunikationsutrustning Till teknikbodarna ska det finnas utrustning för fjärrstyrning och kommunikation. Om detta ska ingå i leveransen av teknikboden ska detta specificeras i förfrågningsunderlaget. 15/17
