1 Manual Mini Plant Factory PMF-M30 EcoSolu ons

2 Manual Mini Plant Factory För säker användning s. 3 Ingående delar s. 4 Produktinfo s. 5 Installation s. 6 Odling s Så ställer du in timern s Frågor och svar s. 17 2

3 För säker användning Beakta följande vid användning av denna produkt 1. Produkten får ej modifieras eller göras om. 2. Dra ur nätsladden när du rengör, desinficerar eller flyttar produkten. 3. Endast för användning inomhus. 4. Koppla ur strömmen om de elektriska anslutningarna till enheten blir blöta. 5. Använd endast reservdelar och förbrukningsmaterial till denna produkt som tillhandahålls av tillverkaren. 6. Reparation av produkten bör endast utföras av auktoriserad serviceverkstad, kontakta kundtjänst. 7. Produkten är CE-märkt och följer lågvoltsdirektivet. 8. Om produkten slutar fungera eller om en läcka uppstår, koppla ur strömkällan och kontakta kundtjänst. 9. Läs noga igenom denna manual och tillhörande dokumentation. Vid problem eller frågor kontakta kundtjänst. Kundtjänst: , 3

4 Ingående delar 1 1. LED-Växtlampa LED-växtlampan avger ett artificiellt ljus som kan ersätta solen Planteringsbricka För odling i vatten med näringsämnen. Fröer och sticklingar planteras i en svamp och nätkruka, dessa placeras i planteringsbrickan. Ett rent och effektivt sätt att odla på, med mycket snabb tillväxt! 3. Styrenhet Strömbrytare för röda resp blå våglängder. 4. Vattenbehållare Behållare för vatten och näringslösning Grodd och planteringsbricka 5-1 Groddbrickan möjliggör odling av groddar och skott. 5-2 Planteringsbrickan kan användas för plantering av fröer och sticklingar 6. Timer Automatisk inställning av belysningstid. 7. Nätdel Medföljande delar Se sid 8. 4

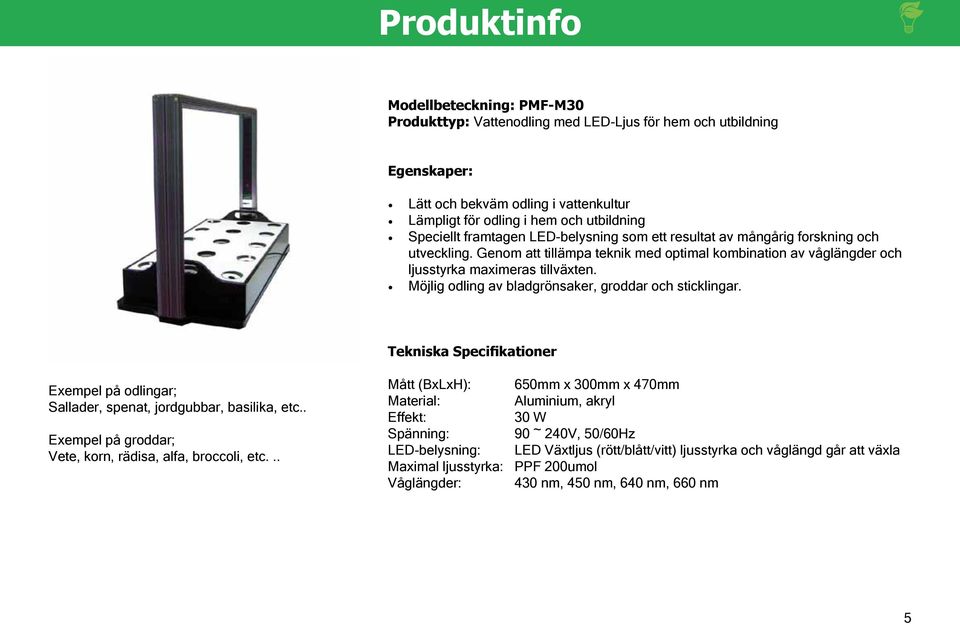

5 Produktinfo Modellbeteckning: PMF-M30 Produkttyp: Vattenodling med LED-Ljus för hem och utbildning Egenskaper: Lätt och bekväm odling i vattenkultur Lämpligt för odling i hem och utbildning Speciellt framtagen LED-belysning som ett resultat av mångårig forskning och utveckling. Genom att tillämpa teknik med optimal kombination av våglängder och ljusstyrka maximeras tillväxten. Möjlig odling av bladgrönsaker, groddar och sticklingar. Tekniska Specifikationer Exempel på odlingar; Sallader, spenat, jordgubbar, basilika, etc.. Exempel på groddar; Vete, korn, rädisa, alfa, broccoli, etc... Mått (BxLxH): 650mm x 300mm x 470mm Material: Aluminium, akryl Effekt: 30 W Spänning: 90 ~ 240V, 50/60Hz LED-belysning: LED Växtljus (rött/blått/vitt) ljusstyrka och våglängd går att växla Maximal ljusstyrka: PPF 200umol Våglängder: 430 nm, 450 nm, 640 nm, 660 nm 5

6 Installation Hur du installerar produkten Lämplig placering Produkten placeras på lämplig plats inomhus med en inomhustemperatur mellan 16 och 26 grader. Den ideala miljön har en temperatur på18-24 grader, en luftfuktighet på minst 50% och god luftcirkulation. Notera! Om produkten placeras där temperaturen och luftfuktigheten är för hög eller för låg, kan tillväxten bli långsam eller helt stanna av. Produkten bör installeras på en plan och stabil yta Om produkten inte placeras vågrätt så kan det resultera i att vatten läcker ut eller att växtligheten blir ojämn. Påfyllning av vatten Fyll på vatten enl instruktion på sid 9. Anslut strömmen Anslut nätsladden. Nätsladden bör kopplas via den medföljande timern, se till att timern är ställd i ltimerläge, se sida 15. Slå på strömbrytaren. Försäkra dig om att strömkontakten är torr innan du ansluter den till uttaget! 6

7 Odling Innehåll 1. Medföljande delar 2. Förbered vatten 3. Tillsätt näringslösning 4. Plantering 5. Planteringsförlopp 6. Skörd 7. Rengöring och desinfektion 7

8 Odling 1. Medföljande delar Täcklock Nätkruka Fuktkupa Täcklock med hål Svamp Nätkruka: 17st (återanvändbar) Reflekterande täcklock: 15st (återanvändbar) Svamp: 30st (förbrukas) Reflekterande lock med hål: 15st (återanvändbar) Fuktkupa för frösådd: 15st (återanvändbar) Näringslösning A: 100 ml Näringslösning B: 100 ml 8

9 Odling 2. Förbered vatten Fyll vattenbehållaren med vatten upp till max-nivån. Vattenbehållaren till PMF-M30 rymmer 8 Liter vatten. Lämplig temperatur på vattnet är C. Metod 1: Fyll på vatten direkt i vattenbehållaren genom att lyfta den i handtagen och föra den under kranen. Metod 2: Använd en tillbringare för att fylla på vatten. Notera! Se till att hålla undan nätkabeln och adaptern när du fyller vattenbehållaren. Om de blir blöta så bör du koppla ur nätkabeln och torka av ordentligt innan systemet kopplas in igen. maxnivå miniminivå 9

10 Odling 3. Tillsätt näringlösning 1. Använd den medföljande eller rekommenderade näringslösningen av två komponent typ, A och B. Användning av annan typ av näringslösning än rekommenderad kan medföra oönskade effekter eller att odlingen misslyckas helt. 2. Mät upp 16ml näringslösning A och häll i vattenbehållaren. 3. Mät upp 16ml näringslösning B och häll i vattenbehållaren. 4. Förslut flaskorna med näringslösning noga, och förvara dem på en mörk och sval plats. Påfyllning Korrekt mängd näringslösning A och B per liter vatten är 2ml vardera. Exempel: Om du fyller på 2 liter vatten så ska du tillsätta 4ml av näringslösning A och 4ml av näringslösning B. Näringslösning A och B 10

11 Odling 4. Plantering Blötläggning Plantering Svamp Plantering 1. Förbered frön Blötlägg fröerna i en kopp med vatten under minst 24 timmar, eller tills de börjat gro. Genom att blötlägga frön i vatten hjälper man dem att gro lättare. 2. Ta fram svampen för groning Svampen för groning har ett kryss-spår som gör att rötterna kommer ut lättare. Doppa svampen i vatten och pressa den upprepade gånger tills den blivit mättad med vatten. Notera: Se till att svampen är ordentligt mättad med vatten. Om svampen är för torr, så kommer inte fröerna gro. 3. Plantera frön i svamparna Plantera 2 till 3 frön i de blötlagda svamparna. Notera: Om du planterar små frön (tex. sallad), se till att inte plantera dem för djupt. Risken är då att de ruttnar. Planteringsdjup: Små frön: 2-3 mm Stora frön: 4-6 mm 4. Sätt svamparna i nätkrukan Placera sedan nätkrukan i planteringsbrickan och täck svampen med täcklocket utan hål. Det reflekterande täcklocket blockerar inkommande ljus och underlättar groning. Efter 2-3 dagar eller när plantorna börjar lyfta på locket, tar du bort täcklocket och ersätter det med ett med hål i samt täcker med fuktkupan. 11

12 Odling 5. Planteringsförlopp 1. Groperiod (2-3 dagar) Groning kommer att ske 2-3 dagar efter att fröna planterats och täcks med täcklocket. Groperioden kan dock variera beroende på frösort. Notera: Fröerna kommer inte att gro om de planterats för djupt eller om svampen inte blivit tillräckligt blöt. Groning Dax att avlägsna fuktkupan Brytare för växling av våglängd Etablering Tillväxtperiod 30 dagar efter sådd 2. Etableringsperiod (2 veckor) När fröet har grott så ersätter du täcklocket med ett med hål i samt täcker plantan med fuktkupan så att fuktigheten bibehålls och plantan får en sund tillväxt. Om det har kommit mer än 2-3 plantor tar du bort de svagaste och lämnar kvar det bästa exemplaret. Under etableringsperioden, ska du ha på det blåa ljuset. De blå/vita våglängderna som avges här är optimala för rottillväxt och plantans tidiga utveckling. När plantan blir så stor att den kommer i kontakt med fuktkupan då är det dax att avlägsna kupan. Notera: När du tar bort fuktkupan bör du stänga av belysningen och vänta tills fukten avdunstat från plantorna innan du sätter på ljuset igen. 3. Tillväxtperiod (2-3 veckor) Efter att du tagit bort fuktkupan går plantorna över i tillväxtperioden. Under tillväxtperioden slår du på båda våglängderna, rött och blått. Ljusintensiteten fördubblas och plantans tillväxt accellererar. Du bör fortsättningsvis kontrollera att det finns tillräckligt med vatten, och fylla på med vatten/näringslösning vid behov. När plantorna hunnit bli 30 dagar gamla så kan de förbruka ca 0,5L vatten om dagen. 12

13 Odling 6. Skörd Skördemetod Du kan nypa av bladen för hand eller klippa av med sax, alternativt tar du ut hela plantan. Under skördeperioden kan du prova att ändra våglängd på belysningen: Blå belysning: Tjocka plantor med frisk smak. Röd Belysning: Krispiga plantor med mild smak. Efter skörd kan alla delar återanvändas förutom svamparna. Problem, symptom och lösningar Uttorkade toppar Hög koncentration av näringslösning och onormala ph-värden kan orsaka brända och uttorkade toppar. I det läget måste du lägga till mer vatten för att reducera koncentrationen av näringslösningen och sänka styrkan på LED-belysningen (enbart blått ljus). Gula blad Om det är för lite näring i vattnet så kan bladen bli gula. I det läget måste du tillföra mer näringslösning så snart som möjligt, men räkna med att det kan ta tid innan resultatet syns. Skadedjur Om växterna skulle bli drabbade av skadedjur, tar du ur hela plantan med nätkrukan och sköljer bort ohyran med rinnande vatten. Mer information Mer information finns på 13

14 Odling 7. Rengöring och desinfektion Rengöring Tvätta planteringsbrickan och vattenbehållaren med tvål och vatten, torka rent och låt lufttorka. Tvätta även nätkorg och täcklock. Se till att allting är ordentligt rengjort före ny odling. Desinficering och sterilisering Efter skörd rekommenderas sterilisering och desinfektion. Fyll vattenbehållaren upp till ca 2/3 med vatten och klorin el. liknande. Följ anvisning på förpackningen. Låt stå i 1-3 timmar. Häll av och låt lufttorka. 14

15 Timer Elanslutning Ansluts till ett eluttag Sidovy Anslutning Här ansluts LED-belysningen Framsida Strömindikator Dioden lyser när strömmen är på Strömbrytare Uppåt: Timerläge Neråt: Strömmen är alltid på AV/På Ryttare Ner: Strömmen är på Upp: Strömmen är av Timerläge (Uppåt) Timern är ställd i timerläge. Strömmen sätts på automatiskt enligt inställning på tiduret Aktuell tid Pilen anger aktuell tid. Vrid hjulet medurs för att ställa in aktuell tid Till-läget (Neråt) Strömmen är på kontinuerligt oavsett inställning på tiduret Så ställer du in timern se nästa sida 15

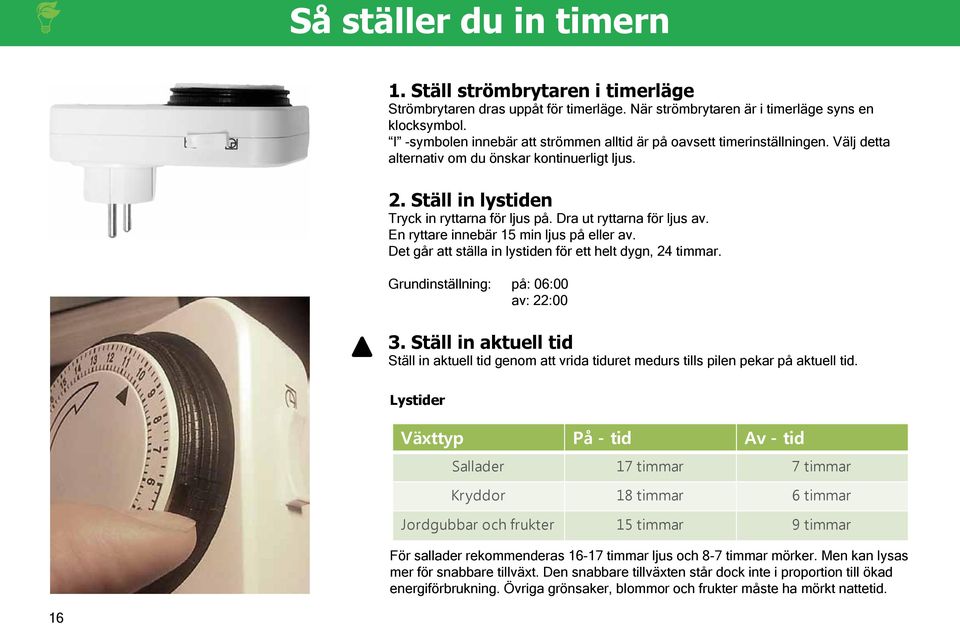

16 Så ställer du in timern 1. Ställ strömbrytaren i timerläge Strömbrytaren dras uppåt för timerläge. När strömbrytaren är i timerläge syns en klocksymbol. I -symbolen innebär att strömmen alltid är på oavsett timerinställningen. Välj detta alternativ om du önskar kontinuerligt ljus. 2. Ställ in lystiden Tryck in ryttarna för ljus på. Dra ut ryttarna för ljus av. En ryttare innebär 15 min ljus på eller av. Det går att ställa in lystiden för ett helt dygn, 24 timmar. Grundinställning: på: 06:00 av: 22:00 3. Ställ in aktuell tid Ställ in aktuell tid genom att vrida tiduret medurs tills pilen pekar på aktuell tid. Lystider Växttyp På - tid Av - tid Sallader 17 timmar 7 timmar Kryddor 18 timmar 6 timmar Jordgubbar och frukter 15 timmar 9 timmar För sallader rekommenderas timmar ljus och 8-7 timmar mörker. Men kan lysas mer för snabbare tillväxt. Den snabbare tillväxten står dock inte i proportion till ökad energiförbrukning. Övriga grönsaker, blommor och frukter måste ha mörkt nattetid. 16

17 Frågor och svar Var installerar jag min Mini Plant Factory? Produkten ska installeras inomhus. Lämplig temperatur: 16 till 24 grader. Lämplig luftfuktighet: 60%. Om temperaturen är lägre eller högre än de rekommenderade kommer växterna inte att växa bra. Håll produkten borta från stark värme, kyla och luftdrag. Behöver jag hantera Mini Plant Factory dagligen? Nej. Denna produkt fungerar automatiskt när allt är inställt. Kontrollera bara att produkten fungerar som den ska. Vatten och näringslösning måste tillsättas regelbundet när växterna blivit större. Hur gör jag för att släcka ljuset manuellt? Belysningen är inställd på automatik, men manuell av/på inställning är möjlig. LED-belysningen har en huvudströmbrytare samt två våglängdsbrytare. Jag skulle vilja odla ej rekommenderade växter Om du har funderingar på en specifik växt som du vill odla, ställ då en fråga till oss så svarar vi på om det är möjligt och i så fall hur. Vad händer om det blir strömmavbrott? Det kan hända att det blir strömavbrott när du odllar i din Mini Plant Factory. När strömmen är tillbaka slås produkten på och fungerar som vanligt. Kontrollera timern. Hur gör jag när en planta dör? Ta ut krukan med den döda plantan. Tvätta krukan noga. Lägg tillbaka krukan i planteringsbrickan och täck med ett täcklock utan hål. Detta förhindrar påväxt av gröna alger. Om du har ytterligare frågor eller funderingar kan du gå in på eller maila till info@plantfactory.se. Du är också välkommen att slå oss en signal på , LED-ljusets våglängdsbrytare kan styra de olika våglängderna. Rött ljus (630nm, 600 nm) eller blått ljus (430 nm, 450 nm). Lystider för olika växter -Sallad: lystid 16 timmar, mörker 8 timmar -Blommor eller andra grönsaker kräver att ljuset är släckt nattetid. Skäl till att frön inte gror? Svampen är för torr. Frön har planterats för djupt ner i svampen. Fröerna kan vara för gamla. 17

18 VENSO EcoSolutions AB Ögärdesvägen PARTILLE Tel: info@plantfactory.se
