1 LTA - Tryckavlopp för småhus Produkter

2 Flygt produktpaket för LTA RSK

3 Flygt tuggerpumpar Robusta och tillförlitliga Välbeprövad design Slitstark tuggerenhet av härdat rostfritt stål finfördelar fast material Konstruerade för lång problemfri drift Minimalt behov av översyn och service (5 års intervall) Garanterad tillgång på reservdelar Utformade i enlighet med EU-standarden EN

4 Pumpar för olika behov Tekniska specifikationer DXGM M M Pumphjul Utlopp R 1" R 1½" R1" Antal faser 1* 3* 3* Nätspänning (V)/# faser 230 V/1~* 400 V/3~* 400 V/3~* Märkström (A) 7,0 5,3 3,2 Vikt (kg) *) Pumparna finns även i andra utföranden

5 Funktionsprincip för tuggerpump

6 DXGM Slitstark tuggerenhet av härdat rostfritt stål (58 HRC) Klass F motor 1 20 m Dubbla tätningar Inbyggd start/driftkondensator Finns även med inbyggd nivåvippa (enfas) En- eller trefas

7 M Slitstark tuggerenhet av härdat rostfritt stål (58 HRC) Klass F motor 2 30 m Kort axelöverhäng Dubbla mekaniska tätningar Inbyggda termokontakter Tåligare för sand och partiklar Pumpar även ytvattnet Reservdelar garanteras i 15 år

8 M Slitstark tuggerenhet av härdat rostfritt stål (58 HRC) och hårdjärn Klass F motor 0,5 40 m Gummistator i nitrilgummi och rotor i polerat rostfritt stål Dubbla mekaniska tätningar Inbyggda termokontakter Reservdelar garanteras i 15 år

9 M Slitstark tuggerenhet av härdat rostfritt stål (58 HRC) Klass H motor 1,5 50 m Dubbla mekaniska tätningar Inbyggda termokontakter Reservdelar garanteras i 15 år 4,3 kw

10 Flygt pumpstationer Konstruerade för lång livslängd Bevisat hållbara Flexibel design Lätta att installera

11 Flygt Compit villapumpstation Enkel installation Självförankrande även vid höga grundvattennivåer Täthetsprovad Passar både hus med och utan källare tack vara flexibelt installationsdjup Bevisat hållbara och konstruerade för lång livslängd

12 Compit Rotationsgjuten polyeten (PE) Sumpvolym 450 liter Självförankande Inbyggd avstängnings- och backventil Invändiga rör i rostfritt stål och alla armaturer i ytbehandlat gjutgods Möjlighet till vattenanslutning för renspolning eller anslutning av anti-hävertventil Självrensande sumpdesign för hög driftsäkerhet och minimalt underhåll Gejdsystem och lyftkätting för enkel installation av pump Barnsäkert betonglock eller låsbart plastlock Möjligt ansluta extra ventilation För en- eller två pumpar Godkänd enligt EN

13 Enkelt åtkomlig från marknivå

14 Detaljer på Compit gejdband och plastlock Gejdband monterat i stationen som standard Låsbart plastlock som tillbehör/ alternativ Finns även som paket med pump

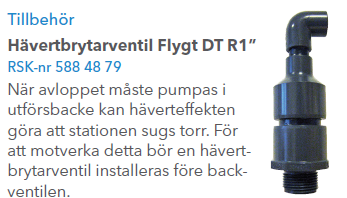

15 Tillbehör - Vakuumventil Förhindrar sughävert vid kraftig negativ tryckhöjd Monteras direkt på tvärbalken i Compitstationen efter backventilen Behövs normalt inte för centrifugalpumpar

16 Compit mini Nyhet! En avloppslösning som alltid får plats! Dubbelväggig med isolering Isolerat plastlock med gummitätning För DXG/DXGM och

17 Compit mini Nyhet! 17

18 Compit mini nya pumpstationspaket! 18

19 El- och automatik Enskilda fastigheter, samfälligheter och professionell drift Ökar säkerhet och driftsäkerhet Minimerar behov av underhåll

20 El & automatik för LTA FGC pump Display för drifttid, antal starter, larmlogg Flexibelt val av nivågivare Valbar inställning av gångtid för pump Funktion för underhållsdrift Motorskydd, övervakning av termokontakter, extern larmutgång Finns även med utomhuskapsling FGC 313/323 1-pump / 2-pumpar Plats för kommunikationsenhet för kommunikation och fjärrövervakning med överordnat system eller larm via SMS I övrigt som ovan

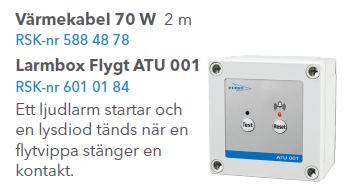

21 El & automatik för LTA ATU 001 Extern larmenhet med ljus- och ljudsignal Kopplas till FGC för summalarm eller direkt till larmgivare i Micropac Batterimatad alt V DC

22 Utomhskapsling förberedd för FGC211 Utomhuskapsling i plast med fördraget kablage för FGC211 (art nr ) Levereras med stolpfläns (60 mm) Lätt att komplettera till pumpstationspaket för utvändigt montage av FGC211 på vägg eller stolpe RSK

23 Anslutningsdon för LTA Driftsäker anslutning av vippor i kopplingsbox och pump med handske (art nr ) Godkänd som arbetsbrytare Byt pumpen utan elbehörighet Förenklar vid service Ingår ej i pumpstationspaket RSK

24 Sats för stolpmontage av automatik Monteras med pumpstationen som fundament Ansluts på stos på kabelinföring Stolprör anpassas till höjd på stationen Medger enkel handkörning med samtidig inspektion av pumpen Passar stolpfläns på plast- och plåtkapslingar
