1 Lätt Tryck Avlopp (LTA) KIM ÖDLUND

2 Xylem I många årtionden har vi designat, installerat och underhållit LTAsystem Del av vår kärnverksamhet, dvs att transportera avloppsvatten Vi utvecklade den första dränkbara avloppspumpen 1956 Ingenjörskonst and systemdesign Service över hela landet 2

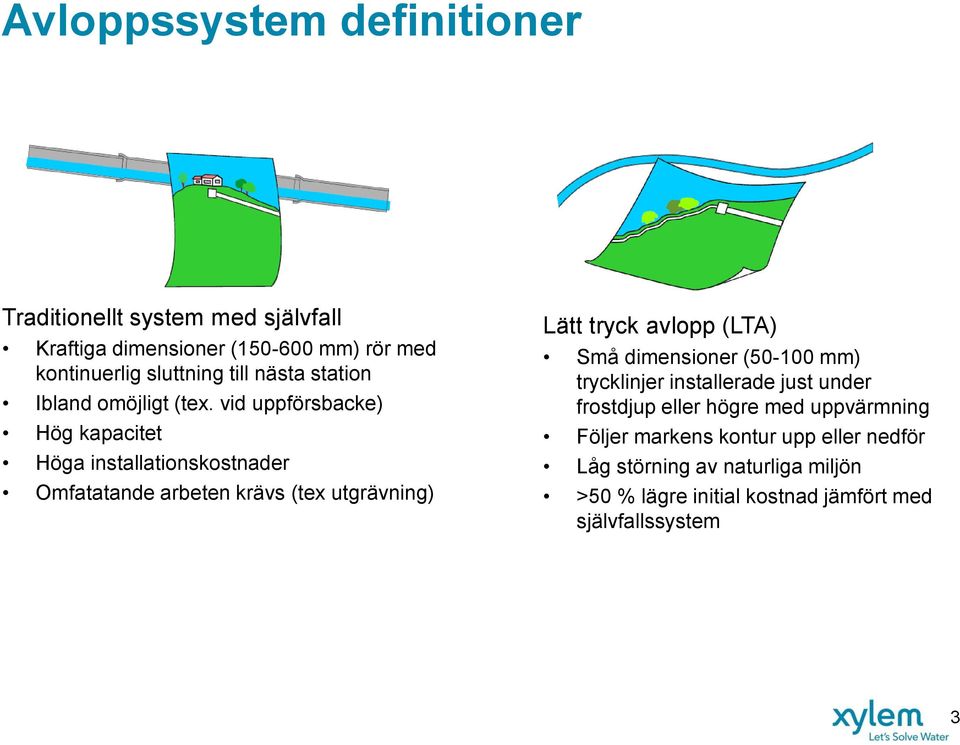

3 Avloppssystem definitioner Traditionellt system med självfall Kraftiga dimensioner ( mm) rör med kontinuerlig sluttning till nästa station Ibland omöjligt (tex. vid uppförsbacke) Hög kapacitet Höga installationskostnader Omfatatande arbeten krävs (tex utgrävning) Lätt tryck avlopp (LTA) Små dimensioner ( mm) trycklinjer installerade just under frostdjup eller högre med uppvärmning Följer markens kontur upp eller nedför Låg störning av naturliga miljön >50 % lägre initial kostnad jämfört med självfallssystem 3

4 Ett hushåll Huvudledning Pumpstation Rörsystem Anslutning till avloppssystem hos hushållet 4

5 Flera hushåll Huvudledning Pumpstation Rörsystem Anslutning till avloppssystem hos hushållet 5

6 Optimal flexibilitet hos systemet Huvudledning Pumpstation Rörsystem Anslutning till avloppssystem hos hushållet 6

7 Projektering know-how Vi skräddarsyr systemen med hänsyn till: Erfarenhet Precisa krav från slutanvändare och lokala förhållanden Specifikationer och EN:1671 7

8 Så vad innebär det Vi tittar på följande parametrar: Sommarboende eller året-runt-boende Antal hushåll Antal pumpar som går samtidigt Mängd avloppsvatten per hushåll Framtida expansion av LTA-systemet Topografi Behov av extra tillförlitlighet (dubbla pumpstationer) Strategier för övervakning, kontroll och underhåll 8

9 Verktyg för beräkningar RioGL Importera kartor Omfattande rapport 9

10 Krav enligt EN:1671 Pumpar Rördiameter Minimumhastigheter EN:1671 Driftpunkt Drift vid nödsituation Maximal uppehållstid 10

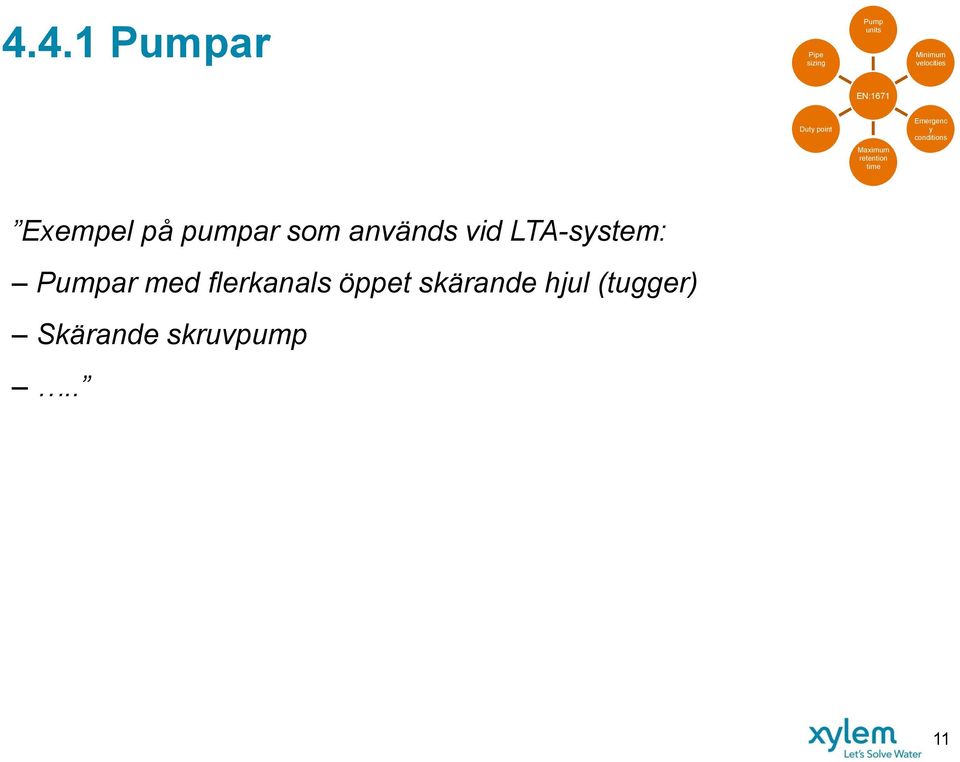

11 4.4.1 Pumpar Pipe sizing Pump units Minimum velocities EN:1671 Duty point Emergenc y conditions Maximum retention time Exempel på pumpar som används vid LTA-system: Pumpar med flerkanals öppet skärande hjul (tugger) Skärande skruvpump.. 11

12 Pump units Minimumhastigheter Pipe sizing EN:1671 Minimum velocities Duty point Emergenc y conditions Maximum retention time In order to reduce the possibility of sedimentation and setting out of solids a minimum velocity of 0.7 m/s shall be achieved at least once every 24 hours. Velocities below 0.7 m/s may be acceptable during certain operating conditions provided that the criteria above is satisfied. When pumps are incapable of achieving the conditions given above considerations shall be given to the incorporation of a compressed air system for periodic flushing of the system. 12

13 Pump units Minimumhastigheter Pipe sizing EN:1671 Minimum velocities Duty point Emergenc y conditions Maximum retention time Hastigheter i samtliga rör rapporteras. Pumpar och rör väljs för att klara en minimum rörhastighet vid olika driftfall. Förhållanden för transport av luftfickor (max lutning rör) rapporteras. 13

14 5.4.3 Maximal uppehållstid Pipe sizing Pump units Minimum velocities EN:1671 Duty point Emergenc y conditions Maximum retention time In order to limit gas formation within the system, wastewater should not be retained for longer than 8 hours. This time may vary depending on national and local regulations and local circumstances. 14

15 5.4.3 Maximal uppehållstid Pipe sizing Pump units Minimum velocities EN:1671 Duty point Emergenc y conditions Maximum retention time Uppehållstid för avloppsvattnet beräknas och rapporteras. Rekommendationer för luktreducering Pumpa renvatten Avstängningsventiler som stänger av delar av systemet som inte används ofta Spolposter.. 15

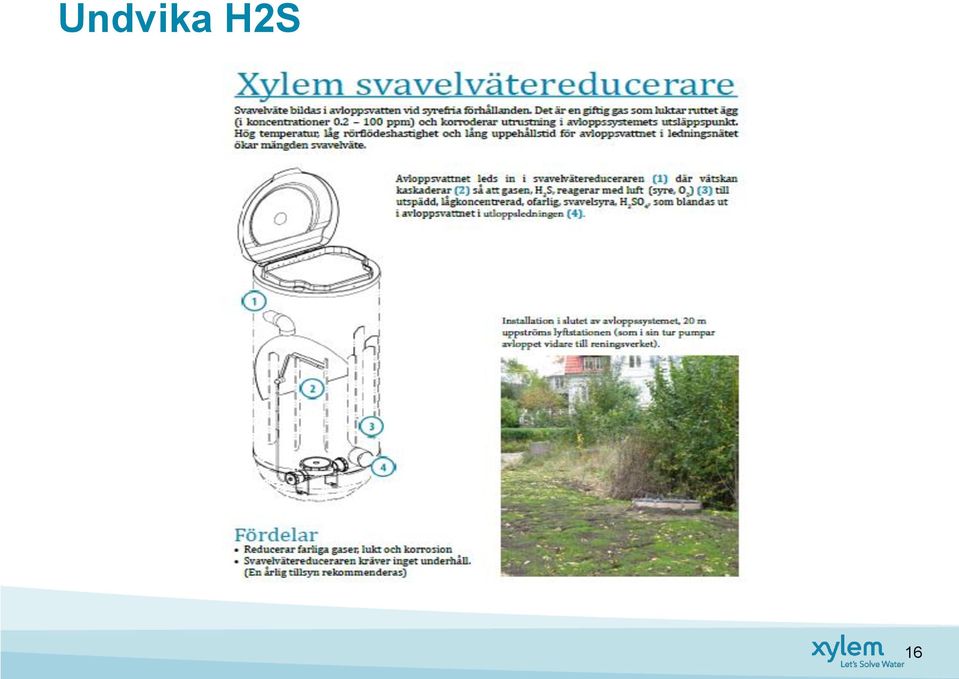

16 Undvika H2S 16

17 Flygt produktpaket för LTA RSK

18 Flygt tuggerpumpar Robusta och tillförlitliga Välbeprövad design Slitstark tuggerenhet av härdat rostfritt stål finfördelar fast material Konstruerade för lång problemfri drift Minimalt behov av översyn och service (5 års intervall) Garanterad tillgång på reservdelar Utformade i enlighet med EU-standarden EN

19 DXGM Slitstark tuggerenhet av härdat rostfritt stål (58 HRC) Klass F motor 1 20 m Dubbla tätningar Inbyggd start/driftkondensator Finns även med inbyggd nivåvippa (enfas) En- eller trefas

20 M Slitstark tuggerenhet av härdat rostfritt stål (58 HRC) Klass F motor 2 30 m Kort axelöverhäng Dubbla mekaniska tätningar Inbyggda termokontakter Tåligare för sand och partiklar Pumpar även ytvattnet Reservdelar garanteras i 15 år

21 M Slitstark tuggerenhet av härdat rostfritt stål (58 HRC) och hårdjärn Klass F motor 0,5 40 m Gummistator i nitrilgummi och rotor i polerat rostfritt stål Dubbla mekaniska tätningar Inbyggda termokontakter Reservdelar garanteras i 15 år

22 M Slitstark tuggerenhet av härdat rostfritt stål (58 HRC) Klass H motor 1,5 50 m Dubbla mekaniska tätningar Inbyggda termokontakter Reservdelar garanteras i 15 år 4,3 kw

23 Flygt pumpstationer Konstruerade för lång livslängd Bevisat hållbara Flexibel design Lätta att installera

24 Compit Rotationsgjuten polyeten (PE) Sumpvolym 450 liter Självförankande Inbyggd avstängnings- och backventil Invändiga rör i rostfritt stål och alla armaturer i ytbehandlat gjutgods Möjlighet till vattenanslutning för renspolning eller anslutning av anti-hävertventil Självrensande sumpdesign för hög driftsäkerhet och minimalt underhåll Gejdsystem och lyftkätting för enkel installation av pump Barnsäkert betonglock eller låsbart plastlock Möjligt ansluta extra ventilation För en- eller två pumpar Godkänd enligt EN

25 Sammanfattning Nr. 1 när det gäller dränkbara pumpar Kunskap och erfaranhet av systemberäkningar Stor variation av installationer tex: tuggerpumpar installerade i Holland installationer i Tyskland installerade Compitstationer i Europa. Stort utbud av övervakning och kontroll beroende på önskad funktionalitet Xylem uppfyller EN-standarden Rikstäckande service nära husägaren 25
