1 PUMPTEK PT7 OGT AVLOPPSPUMPSTATION TEKNISK BESKRIVNING

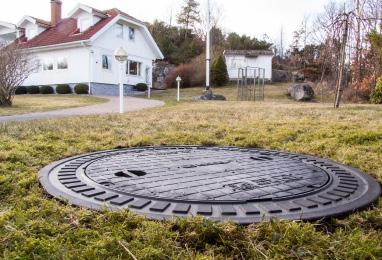

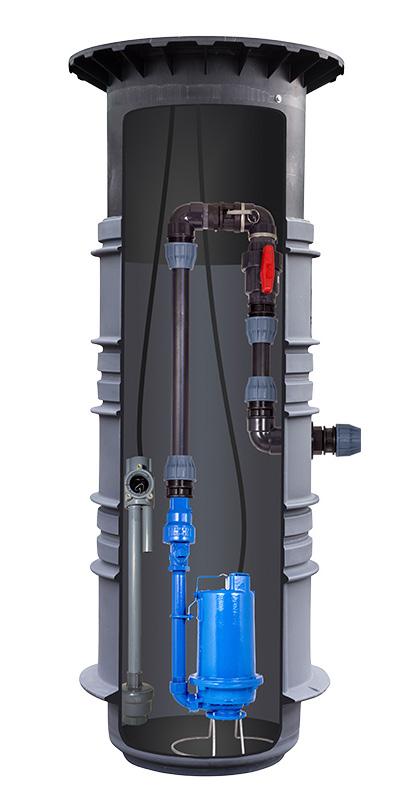

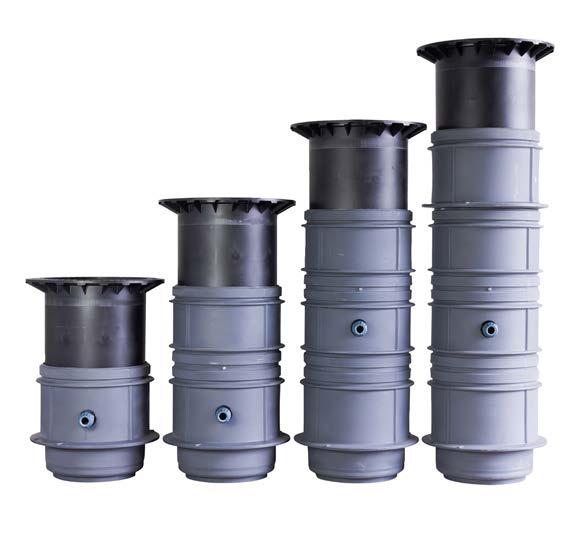

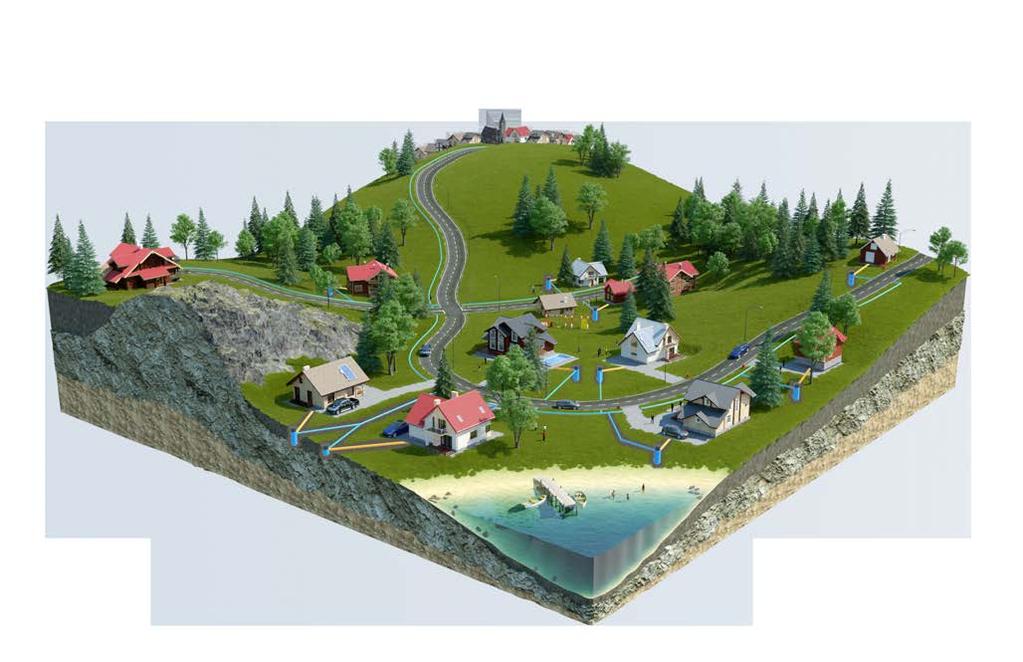

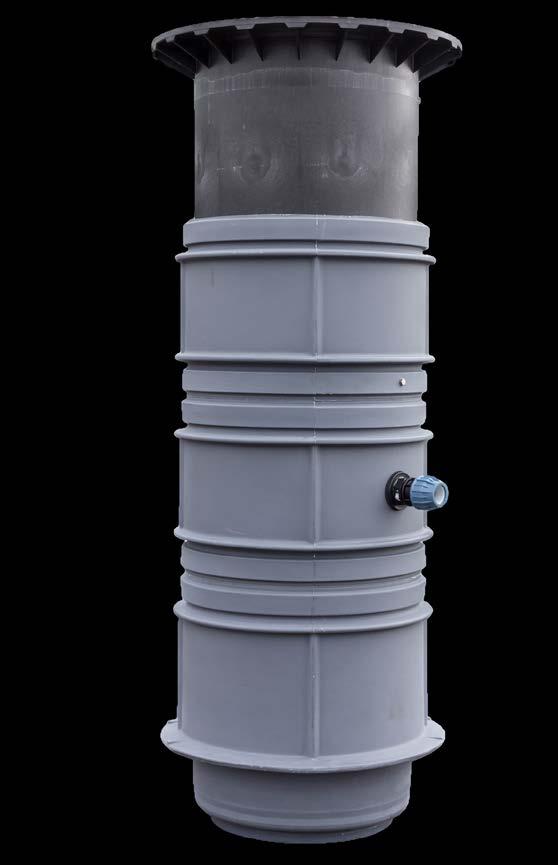

2 TEKNISK BESKRIVNING PUMPTEK OGT AVLOPPSPUMPSTATION PUMPTEK PT7 OGT består av en serie avloppspumpstationer avsedda för spillvatten från 1 2 hushåll. Pumpstationen placeras nedgrävd i mark utanför fastigheten och är dimensionerad för att ta emot och pumpa avloppsvattnet från ett enfamiljshushåll. Pumpstationen kan ingå i ett system med andra likvärdiga avloppspumpstationer som samarbetar i ett så kallat lågtryckavloppsystem - LTA. Tanken finns i ett antal olika storlekar för djup från 0,7 till 3,2 meter. Den kan både förkortas och förlängas efter behov. PUMPTEK PT7 OGT avloppspumpstationen levereras installationsklar med de ventiler, inlopps- och utloppsanslutningar som har specificerats, och den är också lätt att transportera till installationsplatsen. När stationen väl finns på plats i marken ansluts rör, el och automatik, och sedan är stationen klar för driftsättning. Vi står till er tjänst för hjälp med dimensionering och leverans av din pumpstation. PUMPSUMPEN Tanken är tillverkad i miljövänlig Polyeten och är korrosionsbeständig, gas- och lukttät. Levereras som standard komplett med pump, nivåstyrning och backventil. PUMPTEK sumpen har gjorts självrenande genom att bottengeometrin optimerats för att skapa turbulens när pumparna är i drift. PUMPTEK sumpen är tillverkad av rotationsgjuten polyeten PE-HD vilket ger en robust och hållbar konstruktion. LOCK Standardutförande med tåligt plastlock. Locket är teleskopiskt vilket gör det enkelt att anpassa efter markförhållanden. Locket är låsbart och försluten med gummitätning för en helt luktfri användning. Andra locktyper och klasser upp till 40 ton kan beställas. Skall pumpstationen placeras i trafikerade ytor skall stationen ha körbar betäckning. Kontakta er Pumptek återförsäljare för mer information. Teknisk Beskrivning 2015 Med reservation för tryckfel och prisändringar

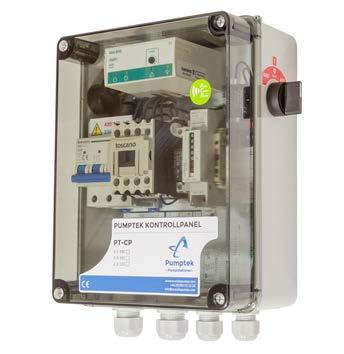

3 TEKNISK BESKRIVNING PUMPTEK OGT AVLOPPSPUMPSTATION PUMPMONTERING Den öppna utformningen av tanken gör det enkelt att rengöra eller inspektera PT8 utan att behöva ta bort pumpen. Om backventilen måste tas bort är den enkel att byta ut. Pumpen sänks ner med hjälp utav den rostfria kättingen och tätas mot utloppsledningen med snabbkopplingen. RÖRSYSTEM Tillverkat utav korrosionsbeständigt PVC samt polyeten och levereras komplett och färdigmonterat. Avstängningsventil ingår. Detta nås enkelt från marknivå. Självrensande klaffbackventil monterad på utloppsledning. Snabbkoppling för enkel anslutning av pumpen mot utloppsledningen. INLOPPSANSLUTNING Genomföringar för inloppsledningen kan anpassas efter entreprenörens önskemål. Inloppsledning kan även förses med backventil. AUTOMATIK Till PUMPTEK PRO avloppspumpstationer medföljer ett automatikskåp komplett med kontaktormotorskydd, överströmsskydd, start-, stop- och högnivålarmingångar, drifttidsmätare, statuslampa, summer för larm samt switch för att växla mellan manuell eller automatisk körning. Fastighetsägaren ser enkelt hur pumpstationen jobbar och kan växla mellan manuell- och autokörning utan att behöva vara tekniskt insatt i styrskåpets funktioner. För att öka driftsäkerheten på din pumpanläggning är skåpet förberett för inkoppling av tillbehör som skickar sms-meddelande till valfria telefonnummer. NIVÅREGLERING PUMPTEK pumpstationer levereras med NivåPRO ESPS en robust nedsänkbar nivågivare som ger pålitliga nivåmätningar. NivåPRO ESPS skickar signaler för start, stop samt högnivå. NivåPRO ESPS kommer färdiginställd från fabriken inget behov av inställning av start, stop och larmnivåer. Nivågivaren påverkas inte av fettbildning och tack vare detta garanteras full kontroll över din pumpstation under många år framöver med minimalt underhåll. Teknisk Beskrivning 2015 Med reservation för tryckfel och prisändringar

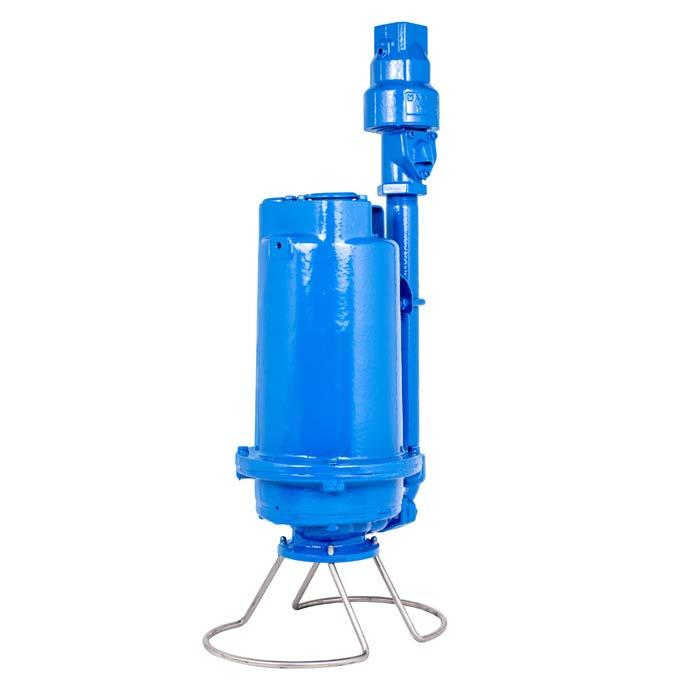

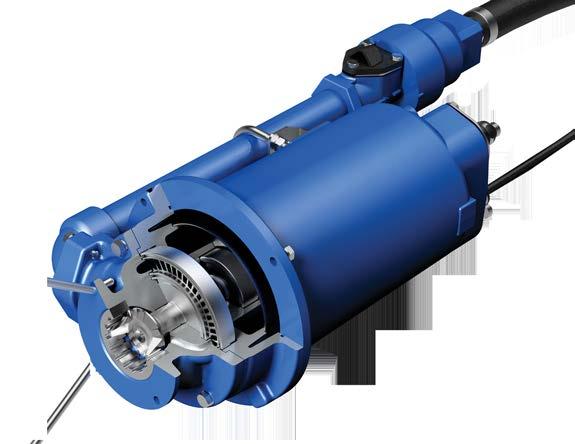

4 TEKNISK BESKRIVNING PUMPTEK OGT AVLOPPSPUMPSTATION PUMPEN PUMPTEK OGT (Omni Grind Turbine) pumpen är i spetsen för avancerad teknik och är specialtillverkad för kontinuerlig drift över Sveriges kuster, städer och landsbygder, och den kan anpassas till alla tryckavloppsnät. Pumpen ersätter den konventionella nötande rotorn och statorkomponenterna i en skruvpump för en framtidssäker nötningsbeständig turbinimpeller. Detta för att kunna leverera vad som sannolikt är Sveriges enda tryckavloppspump som är underhållsfri i 20 år. Den långa livslängden är beräknad med hjälp av HALT (highly accelerated life test) tester som simulerar bruksförhållanden motsvarande 20 års drift. PUMPTEK OGT är konstruerad med ett rostfritt turbinhjul med multivingsdesign och proprietär infusions beläggningsteknik för flyg- och rymdindustrin motstår slitage från sand, grus och hårda partiklar för att ge dubbla livslängd jämfört med konventionella excenterskruvpumpar. OGT pumpen har en tryckförmåga upp till 8 bar/80 mvp och ger flöde upp till 1,25 l/sek vilket ger full kontroll och skydd över LTA-nätet. PUMPKURVA Teknisk Beskrivning 2015 Med reservation för tryckfel och prisändringar

5 PUMPTEK OGT AVLOPPSPUMP H mvp ,3 0,5 0,8 1,0 1,25 Q l/s BESKRIVNING PUMPTEK OGT (Omni Grind Turbine) pumpen är i spetsen för avancerad teknik och är specialtillverkad för kontinuerlig drift över Sveriges kuster, städer och landsbygder, och den kan anpassas till alla tryckavloppsnät. Pumpen ersätter den konventionella nötande rotorn och statorkomponenterna för en framtidssäker nötningsbeständig turbinimpeller. Detta för att kunna leverera vad som sannolikt är Sveriges enda tryckavloppspump som är underhållsfri i 20 år. Den långa livslängden är beräknad med hjälp av HALT (highly accelerated life test) tester som simulerar bruksförhållanden motsvarande 20 års drift. PRODUKTINFORMATION Applikation svartvatten Markström A 8,2 Effekt kw 0,75 Spänning V 1 x 230 Hmax (Tryck) mvp 80 Qmax (Flöde) l/sek 1,25 Anslutning 1¼" Maceration skärande Styrning Manuell Vikt kg 42,5 Bredd mm 224 Höjd mm 762 Längd mm 284 En rostfri skäranordning med snävare spelrum maximerar skärkraften för finfördelning av fibrösa material och alla moderna textilier för eliminering av blockering. PUMPTEK OGT är konstruerad med ett rostfritt turbinhjul med multivingsdesign och proprietär infusions beläggningsteknik för flyg- och rymdindustrin motstår slitage från sand, grus och hårda partiklar för att ge dubbla livslängd jämfört med konventionella excenterskruvpumpar. SNABBFAKTA Hmax 8 bar Qmax 1,25 l/sek Högt tryck och flöde för blockeringsfri drift i stora LTA-nätverk Avancerad infusionsbelagd nötningsbeständig turbinimpeller 20 års livslängd Art.nr PT800-1 Inget schemalagt underhåll Produktdatablad 2016 Med reservation för tryckfel

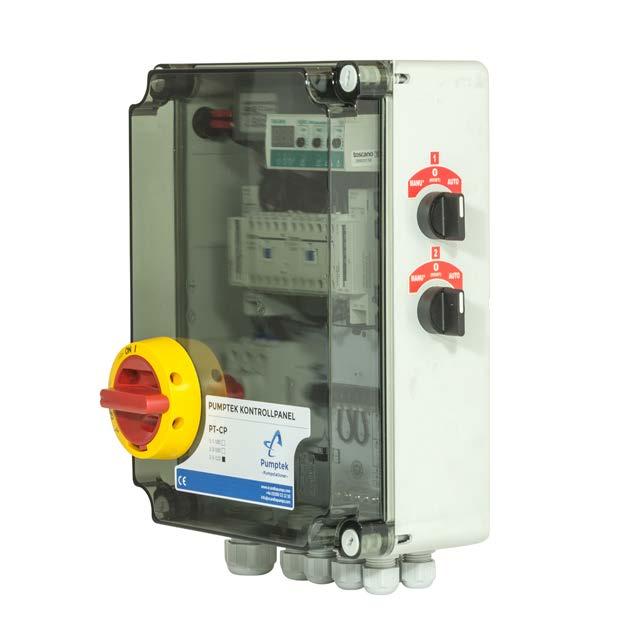

6 PUMPTEK KONTROLLPANEL CP VIGILEC BESKRIVNING PUMPTEK CP Vigilec är en serie kontrollpaneler till professionella anläggningar. För skydd och automatisk drift av 1- och 3-fas pumpar. Modeller finns för drift av en eller två pumpar. Komplett kontrollskåp med kontaktormotorskydd, överströmsskydd, start-, stopoch högnivålarmingångar, drifttidsmätare och visuell drifttidsstatus. Strömvred för växling mellan automatisk och manuell drift. Enkel elektronik utan display eller programmeringsbehov för hög tillförlitlighet och problemfri drift. Kapslat med ett IP66-klassat skåp förberett för väggmontering och med kabelgenomföringar för matning, nivåvippor och pump(ar). Slutanvändaren ser visuellt hur pumpstationen jobbar och kan enkelt läsa av drifttiden utan verktyg. För ökad driftsäkerhet är CP Vigilec utsedd med siren för varning vid larm. PRODUKTINFORMATION IP Klass IP 66 Potentialfri utgång finns för vidarekoppling till GSMlarm eller andra extern övervakningsutrustning. SNABBFAKTA Enkel elektronik Art.nr Strömområde Konfig. V PT-CP A 1-pump 1 x 230/3x230 PT-CP A 1-pump 3 x 400 PT-CP A 2-pump 3 x 230/400 PT-CP A 2-pump 3 x 230/400 PT-CP A 2-pump 3 x 230/400 Robusta komponenter Smidig installation Lättanvänd styrning Produktdatablad 2017 Med reservation för tryckfel

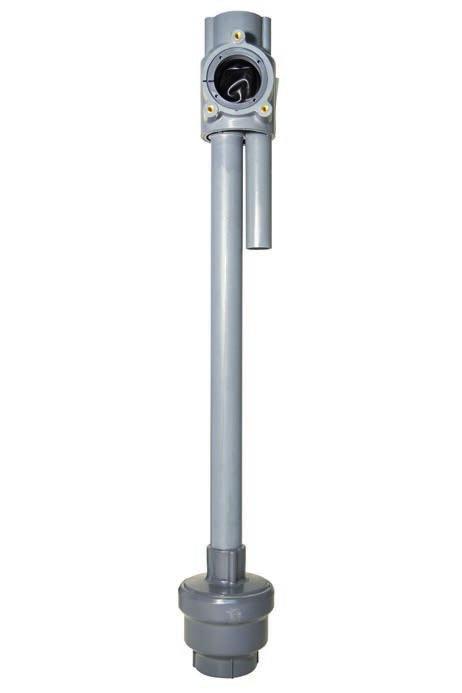

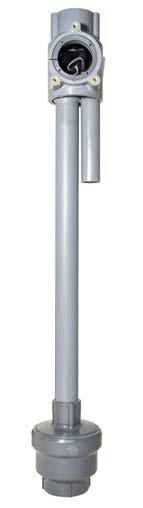

7 NivåPRO nivåreglering utan vippor

8 PUMPTEK PT7 07/12/17/30 DIMENSIONER Modell: PT7-07 PT7-12 PT7-17 PT7-30 b c d h i (Lägsta inloppshöjd) u r t h i d c 100 mm u r t b Obs! Ej skalenlig Produktmåttskiss 2015 Med reservation för tryckfel

9 TEKNISK BESKRIVNING PUMPTEK OGT AVLOPPSPUMPSTATION DOKUMENTATION Vid leverans överlämnas underlag för CE-märkning, Miljödeklaration samt instruktionsmanual på Svenska. GARANTI 5 års garanti mot fabrikationsfel på sump samt medlevererats rörsystem. 2 års garanti mot fabrikationsfel på pumpen, styrkomponenter och annan elektronisk utrustning. SERVICE Du har alltid en representant från vårt PUMPTEK servicenät i närheten. Våra representanter är utbildade för att ge din utrustning bästa möjliga service om det blir nödvändigt. De kan också förse dig med PUMPTEK originalreservdelar. Kontakta om du vill teckna ett servicekontrakt direkt med en av våra servicepartners som passar just dina behov. LTA INFO Underhållsfritt avloppssystem tiii en rimlig kostnad. Vår fokus är på att få till ett system som är så underhållsfritt som möjligt och som kräver så lite insats av fastighetsägaren som möjligt. PUMPTEK LTA tryckavloppssystem är formgivna för att aktivt motverka alla förutsägbara driftstörningar. Teknisk Beskrivning 2015 Med reservation för tryckfel och prisändringar
