1 INSTALLATION OCH DRIFT PUMPTEK KONTROLLPANEL ENKELPUMP PT-CP PT-CP rev 1740 Manual installation och drift ScandiaPUMPS 2017 Med reservation för tryckfel ScandiaPUMPS Kabelgatan KUNGSBACKA w: t: e: +46(0) info@scandiapumps.com

2 Innehåll 1. Säkerhet 2. Garantivillkör 3. Transport och förvaring 4. Installation 5. Uppstart 6. Skötsel 7. Felanmälan

3 1. Säkerhet I denna handbok finns varnings- och upplysningstexter som skall följas för att inte riskera skada på person eller produkt. Handboken bör alltid finnas nära till hands på den plats där panelen är installerad. 1.2 Personalkrav Allt arbete skall utföras av behöriga elektriker respektive mekaniker med vederbörlig utbildning och kompetens. 1.3 Risker vid ej uppfyllda säkerhetsföreskrifter Underlåtenhet att uppfylla säkerhetsföreskrifter kan leda till personskador eller skada på pump eller anläggning. Detta medför att reklamationer och garantikrav ej godkänns. Underlåtenhet att uppfylla säkerhetsföreskrifter kan särskilt öka riskerna för: Fel på viktiga pump- och anläggningsfunktioner. Personfara genom elektrisk och mekanisk inverkan. 1.4 Säkerhetsregler för ägare/driftsansvarig

4 Alla myndighetsföreskrifter och lokala hälso- och säkerhetsbestämmelser skall följas. Alla risker i samband med elektricitet skall undvikas (följ kraftleverantörens anvisningar). 1.5 Säkerhetsinformation gällande montering, inspektion och service Driftspersonal måste säkerställa att all inspektion och att allt monteringsarbete utförs av auktoriserad och kvalificerad personal som tagit del av föreskrifterna i denna anvisning. Arbete med panel eller anläggning får endast utföras när denna är avstängd och stillastående. Det är entreprenörens ansvar att se till att de som arbetar har alla nödvändiga skyddskläder och utrustning. 1.6 Modifiering av anläggningen och val av reservdelsleverantör Anläggningen bör inte modifieras utan att planerade ändringar har tidigare diskuterats och godkänts av ScandiaPUMPS. 2. Garantivillkör I de fall inte annat avtalats i ett separat avtal, branschavtal eller i separat överenskommelse mellan parterna, gäller följande garantivillkor: 2.1 ScandiaPUMPS produktgaranti omfattar samtliga produkter i 24 månader (2 år) från leveransdatum, (framgår av produktens serie nummer = S/N). Leveransdatum skall kunna styrkas av kund genom att presentera en fakturakopia. 2.2 Om det under garantitiden uppstår ett fel/en skada som kan hänföras till ScandiaPUMPS garanti-åtagande skall ScandiaPUMPS reparera defekt enhet eller leverera utbytesenhet snarast möjligt och inom normal arbetstid. Reparation kan utföras antingen på egen verkstad, eller hos auktoriserad servicepartner. ScandiaPUMPS garantiåtagande omfattar materialkostnad samt arbetskostnad för reparation på verkstad. Assistens på plats eller demontering och återmontering av produkt samt eventuella kostnader för transport tur/retur av produkt bekostas av kund. Vid reparation/service efter utgången garantitid omfattas reparerad produkt av 1 års garanti på utbytta delar och utfört arbete. 2.3 ScandiaPUMPS åtar sig att åtgärda samtliga fel på produkter som sålts av deras representanter under förutsättning att: Problemet beror på konstruktions-, materialeller tillverkningsfel. Felet rapporteras till ScandiaPUMPS eller ScandiaPUMPS representant inom gällande garantiperiod. Produkten endast använts under de förhållanden som beskrivs i skötsel- och underhållsanvisningarna och inom avsett användningsområde. Övervakningsutrustning som ingår i produkten har anslutits på rätt sätt och fungerar. Alla service- och reparationsarbeten utförts av en serviceverkstad som godkänts av ScandiaPUMPS. Att enbart originaldelar från ScandiaPUMPS har använts. Därför täcker inte denna garanti fel som har uppstått p.g.a. bristande underhåll, felaktig installation, bristfälliga reparationer eller normalt slitage.

5 Dessutom frånsäger sig ScandiaPUMPS allt ansvar för skador på person eller utrustning eller för ekonomisk förlust utöver vad som anges ovan. 2.4 ScandiaPUMPS förbehåller sig rätten att neka reparation om det kan misstänkas att produkten inte använts under de förhållanden som beskrivs i skötsel- och underhållsanvisningarna och inom avsett användningsområde 2.5 Inga krav kan ställas på ScandiaPUMPS för ev. förlorad affärsvinst, förlust av tid eller förtjänst eller annan liknande förlust. Inte heller krav på ersättning för leverans, arbete, ersättningsmaterial eller liknande om detta inte i förväg godkänts av ScandiaPUMPS. 2.6 Garanti-åtagande gäller inte för nedanstående: Slitdetaljer (t ex tätning, kullager, mm). 2.7 För att kunden vid en reklamation skall kunna hävda ett garantiåtagande från ScandiaPUMPS enligt bolagets Garantivillkor, skall ScandiaPUMPS ha mottagit ett korrekt ifyllt INSTALLATIONSPROTOKOLL inom 10 arbetsdagar efter datum för utförd installation. 3. Transport och förvaring När utrustningen anländer, kontrollera att se till att packningen är intakt och att varorna inte har skadats under transporten. Transport företaget ska omedelbart informeras om alla uppenbara skador upptäckt. Om materialet inte kommer att installeras omedelbart måste den förvaras på en torr plats och skyddas från påverkan och dåligt väder (fukt, frost, etc.). Förvara materialet på en torr ventilerad plats där det inte utsätts för direkt solljus eller damm. Med hänsyn till förekomsten i panelen av känsliga delar och elektronisk utrustning, överföring av stötar och/eller vibrationer under långa perioder kan skada komponenter. 4. Installation 4.1 Allmänt Ansvaret för installationen av panelen vilar alltid på entreprenören. Allmänna riktlinjer se EN 976-2: Säkerhetsföreskrifter Var särskilt noga med att följa säkerhetsföreskrifterna när du arbetar med lyftutrustning. Använd skyddshjälm och skyddsskor. Kontrollera att lyftutrustningen är godkänd och i gott skick. Kontrollera att lyftöglorna och linorna är i gott skick. Lyft alltid utrustningen i lyftöglorna. Gå inte under hängande last.

6 Läs igenom installations-, skötsel och underhållshandböckerna för pumpar och annan utrustning. Följ alla andra föreskrifter för hälsa och säkerhet samt gällande lokala bestämmelser och förordningar. När du reser upp pumpstationen från horisontalt till vertikalt läge kan den rycka till och eventuellt svaja något mot slutet av uppresningen. Undvik olycksfall genom att uppehålla dig på tillräckligt avstånd tills rörelsen har avstannat! Placera pumpstationen på ett fast och plant underlag och se till att den inte kan vält OBS! Använda Klixon 7 och 8 för pump typ-titan PT303 (termiskskydd ledare)

7 Obs! Det är viktigt att fasen är identiferas från elcentralen för position L i kontrollpanel.

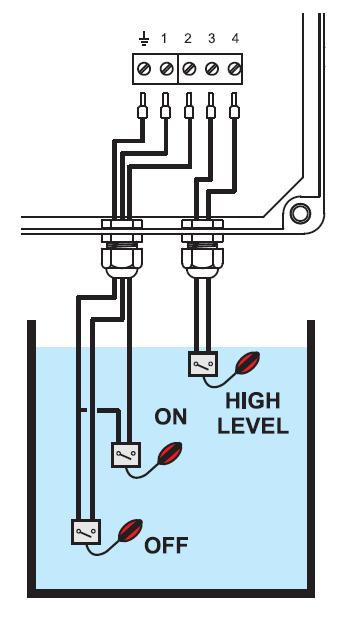

8 Orange Grön NO NO Vit NO Rosa NO Nivå sensor typ ESPS100 Päron typ PT-FL04 nivå vippa Alt.1 1st vippa start/stop: använda GND + 2 Alt.2 2st vippor: start vippa använda GND + 2, och stop vippa använda GND + 1 Högnivå vippa: använda Obs! Varje nivå vippa måste har egna kabel direkt till styrskåp.

9 Anslutning till externt larm Denna larmutgång ger dig möjlighet att få larmsignal även när pumpen och automatikskåpet är strömlösa under förutsättning att externa larmet är kopplat till en separat matning/säkring. Obs! det finns en kort fördröjning när vippa slås på. 5. Uppstart

10 För att ändra ampere inställningen följa dessa steg 1. Anslut pumpen och slå på genom att luta vippa. 2. Vrid skruven till vänster (blinkar) och vrid långsamt åt höger tills lampan slutar blinka. 3. ampere Inställningen är nu korrekt för pumpen. 6. Skötsel SKÖTSELKONTROLLSERVICEBOK

11 7. Felanmälan Uppstår ett larm på pumpstationen kan du under vardagar mellan kl kontakta vår kundtjänst på telefon: Under kvällar och helger gör du en felanmälan på:

12 KOPPLINGSSCHEMA PT OGT PUMPTEK LARMENHET Strömanslutning till plint N - L 1-fas: 230VAC, 50Hz PUMPTEK VIGILEC CP1 AUTOMATIKSKÅP Strömanslutning till plint L - N 1-fas: 230VAC, 50Hz Extern huvudsäkring: 16A SIGNALKABEL TILL EXTRA LARMENHET (2-LEDARE) Använd separata säkringar till larm och automatikskåp Ansluts till UTGÅNG (HIGH LEVEL ALARM) i automatikskåpet Anslut sedan till INGÅNG 1-2 i larmenheten SIGNALKABEL (4-LEDARE) ESPS-100 Nivåsensor: Vit ledare ansluts till 0 Rosa ledare ansluts till 2 Grön ledare ansluts till 3 Orange ledare ansluts till 4 MATNING TILL PUMP (1 ST MARKKABEL 3X2,5) Ansluts till motor utgång L - N PUMPTYP: PUMPTEK OGT Artikelnr: PT800-1 Märkspänning: 1x230VAC, 50Hz Motoreffekt: 0,75kW Märkeström: 8,2A Kopplingsschema ScandiaPUMPS 2017 Med reservation för tryckfel Scandia Pumps AB Kabelgatan KUNGSBACKA w: t: +46(0) e: info@scandiapumps.com

13 KOPPLINGSSCHEMA PT PT255/PT PT255 PUMPTEK LARMENHET Strömanslutning till plint N - L 1-fas: 230VAC, 50Hz PUMPTEK VIGILEC CP1 AUTOMATIKSKÅP Strömanslutning till plint L1 - L2 - L3 3-fas: 400VAC, 50Hz Extern huvudsäkring: 16A SIGNALKABEL TILL EXTRA LARMENHET (2-LEDARE) Använd separata säkringar till larm och automatikskåp Ansluts till UTGÅNG (HIGH LEVEL ALARM) i automatikskåpet Anslut sedan till INGÅNG 1-2 i larmenheten SIGNALKABEL (4-LEDARE) Larm vippan: Brun ansluts till 3 Svart ansluts till 4 Start-stopp vippan: Brun ansluts till 0 Svart ansluts till 2 MATNING TILL PUMP (1 ST MARKKABEL 4X2,5) Ansluts till motor UTGÅNG U - V - W PUMPTYP: PEDROLLO TRITUS Artikelnr: PT255-3 Märkspänning: 3x400VAC, 50Hz Motoreffekt: 1,1kW Märkeström: 3,0A Kopplingsschema ScandiaPUMPS 2017 Med reservation för tryckfel Scandia Pumps AB Kabelgatan KUNGSBACKA w: t: +46(0) e: info@scandiapumps.com
