Bruksanvisning. IN2128HDa PZ339-A Föreskrivande modeller: IN2128HDa

Transkript

1 Bruksanvisning IN2128HDa PZ339-A Föreskrivande modeller: IN2128HDa

2 Överensstämmelsedeklaration Tillverkare: InFocus Corporation, SW 68th Parkway, Suite 200, Portland, Oregon USA Härmed intygar vi på eget ansvar att denna projektor uppfyller kraven i följande direktiv och normer: ErP-direktivet 2009/125/EC EMC-direktivet 2004/108/EC EMC: EN 55022:2010 +AC:2011, EN 55024:2010 Lågspänningsdirektivet 2006/95/EC Säkerhet: EN :2006+A11:2009+A1:2010+A12:2011+A2:2013 Varumärken Apple, Macintosh och PowerBook är varumärken eller registrerade varumärken som tillhör Apple Computer, Inc. IBM är ett varumärke eller registrerat varumärke som tillhör International Business Machines, Inc. Microsoft, PowerPoint och Windows är varumärken eller registrerade varumärken som tillhör Microsoft Corporation. Adobe and Acrobat är varumärken eller registrerade varumärken som tillhör Adobe Systems Incorporated. DLP, DLP Link och DLP:s logotyp är registrerade varumärken som tillhör Texas Instruments och BrilliantColor är ett varumärke som tillhör Texas Instruments. Google och Googlelogotypen är registrerade varumärken som tillhör Google Inc. InFocus, In Focus, och INFOCUS (stiliserat) och är antingen registrerade varumärken eller varumärken som tillhör InFocus Corporation i USA och andra länder. OBS: Denna produkt täcks av WEEE-direktivet för avfallshantering av elektrisk och elektronisk utrustning (2012/19/EU). WEEE-direktivet kräver att utrustningen samlas in och behandlas skilt från vanligt hushållsavfall i alla EU:s medlemsländer. Följ anvisningarna från din lokala miljömyndighet eller fråga hos återförsäljaren om insamlings- eller återvinningsalternativ. Varning från FCC Denna enhet överensstämmer med avsnitt 15 i FCC-bestämmelserna. Användning tillåts på dessa två villkor: (1) Denna enhet får inte orsaka skadlig interferens, och (2) denna enhet måste acceptera all interferens som tas emot, inklusive interferens som kan orsaka bristfällig funktion. Obs: Denna utrustning har testats och funnits uppfylla begränsningarna för en Klass B digital enhet enligt avsnitt 15 av FCC reglerna. Dessa begränsningar är avsedda att ge rimligt skydd mot skadliga störningar i heminstallationer. Denna utrustning genererar, använder och kan utstråla radiofrekvensenergi och kan, om den inte installeras och används i enlighet med instruktionerna, orsaka skadliga störningar på radiokommunikationer. Det finns dock inga garantier för att störningar inte kommer att uppstå i en viss installation. Om denna utrustning orsakar störningar med skadlig inverkan på radio- eller TV-mottagning, vilket kan avgöras genom att utrustningen stängs av och sätts på, uppmanas användaren att försöka rätta till störningarna genom ett vidta en eller fler av följande åtgärder: --Rikta om eller flytta på mottagarantennen. --Öka avståndet mellan utrustningen och mottagaren. --Koppla utrustningen till ett uttag i en annan strömkrets än den som mottagaren är ansluten till. --Rådfråga återförsäljaren eller en erfaren radio-/tv-tekniker. Ändringar eller modifikationer som inte uttryckligen har godkänts av InFocus Corp. Kan medföra att rätten att använda utrustningen förverkas. CE-varning Denna produkt anses tillhöra Klass A på EU-marknaden. Kanada Denna Klass B digitala apparat uppfyller kanadensiska ICES-003. Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada. Denna enhet överensstämmer med RSS-210 i Industry Canada Rules. Användning tillåts på dessa två villkor: 1) Denna enhet får inte orsaka störningar, och 2) denna enhet måste acceptera all interferens, inklusive interferens som kan orsaka bristfällig funktion hos enheten. Ce dispositif est conforme à la norme CNR-210 d'industrie Canada applicable aux appareils radio exempts de licence. Son fonctionnement est sujet aux deux conditions suivantes: (1) le dispositif ne doit pas produire de brouillage préjudiciable, et (2) ce dispositif doit accepter tout brouillage reçu, y compris un brouillage susceptible de provoquer un fonctionnement indésirable. 1

3 Myndighetsgodkännanden cmetus Andra landsspecifika godkännandeprocesser kan vara tillämpliga. Se produktens certifieringsetikett. Detta dokument gäller för myndighetsregistrerade modellen IN2128HDa Ingångsspänning: Vac, 3,2A, 50-60Hz InFocus förbehåller sig rätten att när som helst och utan föregående meddelande ändra produkterbjudanden och produktspecifikationer. 2

4 Innehållsförteckning Inledning 5 Projektorns placering 7 Ansluta en datorkälla 8 VGA-anslutning 8 USB Mini-B-anslutning 8 USB Typ-B-anslutning 8 HDMI-anslutning 8 Ansluta strömmen 8 Valfria datoranslutningar 8 Visa en bild 9 Justera bilden 10 Ansluta en videoenhet 11 Videoanslutningar 11 HDMI-anslutning 11 Kompositvideoanslutning 11 VGA-anslutning 11 S-videoanslutning 11 Ljud 11 Stänga av projektorn 12 Felsöka installationen 12 Använda fjärrkontrollen 20 Använda ljud 21 Använda -knapparna på knappsatsen 22 Optimera datorbilder 23 Presentationsfunktioner 23 Optimera videobilder 24 Anpassa projektorn 24 Använda menyerna 25 Grundmeny 26 Avancerad meny 27 Multimedia EZ Suite-meny 31 EZ Media 31 3 EZ Display 38 EZ Suite-inställningar 41 Webbstyrning av projektorn 42 Visa bilder via EZ Display 46 Projicera från smarttelefoner/surfplattor 47 LiteBoard läspenna 52 Använda läspennan 52 Använda fler än en läspenna 53 Läspennans funktioner 54 Felsöka LiteBoard 55 Underhåll 56 Rengöra objektivet 56 Använda säkerhetslåset 56 Byta projektorlampa 57

5 Viktiga överväganden för driftsäkerhet Läs anvisningarna i denna handbok för korrekt start och avstängning av projektorn. Följ alla varningar och försiktighetsåtgärder i bruksanvisningen och på projektorn. Placera projektorn horisontellt med en lutning som inte överskrider 15 grader. Placera projektorn på minst 1,2 m avstånd från eventuella varmluftsintag eller ventiler. Blockera inte ventilationsöppningarna. Placera projektorn på en plats med god luftcirkulation och utan något som kan blockera luftintag och utblåsventiler. Placera inte projektorn på en bordsduk eller andra mjuka föremål som kan blockera ventilerna. Placera inte projektorn i direkt solljus, på fuktiga, oljiga eller dammiga platser eller där den kan komma i kontakt med rök eller ånga. Vidrör inte eller blockera projektorns objektiv med något föremål eftersom det kan skada projektorns objektiv. Repor, spår eller andra objektivskador tacks inte av produktgarantin. Titta inte direkt in i objektivet när projektorn används. Tappa inte projektorn. Spill inte vätska på projektorn. Spilld vätska kan skada projektorn. Använd den medföljande nätsladden. Anslut nätsladden till ett jordat uttag. Vi rekommenderar att du använder en skarvdosa med överströmsskydd. Överbelasta inte vägguttag. Håll i kontakten, inte kabeln när du tar ut nätsladden. Tvätta händerna när du hanterat kablarna som medföljer produkten. Projektorns fjärrkontroll använder batterier. Kontrollera att batteriernas polaritet (+/-) ligger rätt. Kasta batterierna enligt lokala föreskrifter. Använd takmontering godkänd av InFocus för korrekt montering, ventilation och installation. Garantin gäller inte för skador orsakade av icke-godkänd takmontering eller vid installation på olämplig plats. När projektorn är takmonterad måste du sätta på dig skyddsglasögon innan du öppnar luckan till lampan för att undvika att skada ögonen. Låt kvalificerad servicepersonal utföra all service. Att själv utföra service på projektorn kan vara farligt och gör garantin ogiltig. Använd endast reservdelar angivna av InFocus. Icke godkända delar kan orsaka brand, elektrisk stöt eller skador och kan göra garantin ogiltig. Bara äkta InFocus-lampor testas för användning i denna projektor. Risk för elektriska stötar och brand vid användning av lampor som inte är godkända av InFocus och kan göra garantin ogiltig. Hg - Lampan innehåller kvicksilver. Hantera den i enlighet med lokala lagar för sopsortering. Se Projektorn använder en kvicksilverlampa med högt tryck. Lampan kan sluta fungera i förtid eller spricka med ett poppande ljud om den skakas, skrapas eller hanteras när den är varm. Risken för lampfel eller spricka ökar också med lampans ålder, ersätt lampan när du ser meddelandet "Byt lampa". Om lampan mot förmodan skulle spricka kan bitar slungas ut från projektorns ventiler. Håll andra personer samt mat och dryck minst 1 m från projektorns ventilationshål. Kontrollera att inga människor, mat eller dryck befinner sig under eller runt projektorn, dvs. inom de områden som är märkta med "X" nedan. 8 / 2,4 m 5 / 1,5 m 3 / 1 m 3 / 1 m 3 / 1 m Följ dessa instruktioner för att garantera bildkvaliteten och lampans livslängd under projektorns livslängd. Underlåtenhet att följa dessa instruktioner kan påverka garantin. Se garantibroschyren för fullständig information om garantin. 3 / 1 m 4

6 Inledning Din nya digitala projektor är lätt att ansluta, använda och underhålla. Projektorn är flexibel nog för att användas till både professionella presentationer och videovisning hemma. IN2128HDa har äkta 1080p 1920 x 1080 upplösning. Den är kompatibel med ett flertal datorer och videoenheter. lamphölje knappsats zoom Produktspecifikationer Besök för att läsa det senaste om din multimediaprojektor, eftersom de kan komma att ändras utan förvarning. Tillbehör Standardtillbehör som medföljer din projektor finns listade i den medföljande snabbstartguiden. Tillbehör som kan köpas som tillval hittar du på vår webbplats eller hos närmsta återförsäljare eller fackhandlare. fjärrkontrollmottagare (IR) fokus objektiv säkerhetsfält Registrering på nätet Registrera projektorn på vår webbplats för att aktivera garantin och få produktuppdateringar, meddelanden och registreringsincitament. kontakt för strömsladd anslutningspanel 5

7 Anslutningspanel Projektorn har anslutningar för både datorer och videoenheter inklusive följande: VGA-dator (2) Kompositvideo HDMI S-Video USB-B-anslutning (för uppgraderingar av fast programvara till projektor, musstyrning, blockering av skärmsläckare samt pekpennan LiteBoard (tillval)) USB Mini B (för visning via USB, laddning av internminne och uppgradering av fasta programvaran EZ media) USB-A (Visa bilder, filmer, dokument och lyssna på ljud från USB-enhet, trådlös visning via WiFi-adapter (tillval) och uppgradera EZ Media fast programvara) LAN (RJ45 för nätverkskontroll och video över LAN) Liteboard-radio för användning med valfri LiteBoard -pekpenna och dongel. Monitor ut, för VGA genomföring till en extern monitor. Ljudinmatning video och dator Ljudutmatning för externa högtalare. RS-232-seriell kontroll. Kommandokontrollkoderna finns på vår supportwebbplats S-video ljud in/ut dator HDMI monitor ut kompositvideo Liteboard-radio RS 232 USB typ A USB typ B LAN säkerhetslås USB mini B 6

8 Projektorns placering För att avgöra bästa placering av projektorn bör du utgå från projektionsskärmens storlek och form, eluttagens placering i rummet och avståndet mellan projektorn och övrig utrustning. Här följer några allmänna riktlinjer: Placera projektorn på en plan yta i rät vinkel mot skärmen. Avståndet från IN2128HDa till projektionsskärmen måste vara minst 1 meter. Om projektorn installeras i taket, rekommenderar vi starkt att du använder takfästen godkända av InFocus för ordentlig montering, ventilation och installation. Se installationsguiden som medföljer InFocus takmonteringssats (art.nr. PRJ-MNT-UNIV) för ytterligare information. Garantin gäller inte för skador orsakade av icke-godkänd takmontering eller vid installation på olämplig plats. För att vända bilden upp och ned, se "Takmontering" på sida 28. Vi rekommenderar att du använder en takmontering som är godkänd av InFocus. Placera projektorn på önskat avstånd från projektionsskärmen. Avståndet från projektorns objektiv till skärmen och videoformatet avgör den projicerade bildens storlek. Minimiavstånd till skärmen Offset för 152,4 cm bild Modell Offset IN2128HDa 37,5" / 1,0m 17%+-5% 5" / 12,7cm Diagonal skärmstorlek (tum/m) Tabell 1: IN2128HDa (1080p) Skärmstorlek Projektionsförhållande = 1,5 till 1,8 Den projicerade bildens bredd (tum/m) Avstånd till skärmen Minimiavstånd (tum/m) Maximalt avstånd (tum/m) 40" / 1,0m 35" / 0,9m 52,3" / 1,3m 62,7" / 1,6m 60" / 1,5m 52" / 1,3m 78,4" / 2,0m 94,1" / 2,4m 80" / 2,0m 70" / 1,8m 104,6" / 2,7m 125,5" / 3,2m 100" / 2,5m 87" / 2,2m 130,7" / 3,3m 156,9" / 4,0m 150" / 3,8 m 131" / 3,3m 196,1" / 5,0m 235,4" / 6,0m 152,4 cm hög bild Projektionsvinkel bildens bas 12,7 cm ovanför linsens centrum objektivets mitt 7

9 MOLEX MOLEX Ansluta en datorkälla VGA-anslutning Anslut ena änden av den medföljande datorkabeln till Computer 1/Computer 2- anslutningen på projektorn och den andra till VGA-uttaget på datorn. Om du använder en bordsdator behöver du först ta bort monitorkabeln från datorns videoutgång. USB Mini-B-anslutning Anslut ena änden av USB-kabeln till USB Mini-B-kontakten på projektorn och den andra till datorns USB Typ-A-kontakt. Se sida 38 för användning av EZ USB och sida 31 för internt minne-hämtning. anslut VGA-kabel ansluta USB-kabel USB Typ-B-anslutning Anslut ena änden av USB-kabeln till USB Typ-B-kontakten på projektorn och den andra till datorns USB Typ A-kontakt. Se sida 52 för användning av LiteBoard. HDMI-anslutning HDMI är ett standardiserat, okomprimerat, heldigitalt ljud-/videogränssnitt. HDMI ger ett gränssnitt mellan källor som digitalboxar, DVD-spelare och förstärkare och projektorn. Koppla in en HDMI-kabel i videoutgångskontakten på videoenheten och i HDMI-kontakten på projektorn. Ansluta strömmen Anslut den svarta nätsladden till Power-anslutningen på projektorns baksida och den andra till ett eluttag. Om funktionen Strömsparläge är avstängd blinkar Ström LED i statusindikatorpanelen (sida 12) blå. Om funktionen Strömsparläge är påslagen har Ström LED ett fast blått sken. Funktionen är avstängd som standard. Du kan ändra dessa inställningar, se sida 29. OBS: Använd alltid den nätsladd som medföljer projektorn. Valfria datoranslutningar För att få ljud från projektorn ansluter du en ljudkabel (tillvalskabel, ingår ej) till datorn och till anslutningen Audio 1/Audio 2 på projektorn. Du kan även behöva en adapter. Om du använder en stationär dator och vill se bilden på datorskärmen såväl som projektionsskärmen ansluter du bordsdatorns kabel till Computer 1 och borddatorns bildskärmkabel till Monitor Out-kontakten på projektorn. ansluta HDMI anslut strömmen ansluta ljudkabel 8

10 Visa en bild Tryck på knappen Power. Ström LED lyser blå och fläkten körs igång. När lampan slocknar visas startskärmen. Det kan ta upp till en minut innan bilden uppnår full ljusstyrka. Obs: När funktionen Växelström på är aktiverad slås projektorn automatiskt på när strömmen är ansluten. Det gör att takmonterade projektorer kan startas och stängas av med en strömbrytare på väggen. tryck på strömknappen Visas ingen startskärm? Hjälp finns på sida 13. Starta datorn eller videoenheten. Bilden ska nu visas på projektionsskärmen. Om inte, tryck på knappen Source på projektorns knappsats eller fjärrkontrollen. starta datorn eller videokällan Om du använder en VGA-kabel för anslutning av datorn till projektorn: Om du använder en bärbar dator, se först till att den externa videoporten är aktiverad. På många bärbara datorer aktiveras inte den externa videoporten automatiskt när en projektor ansluts. Vanligtvis används en knappkombination som FN + F8 eller en CRT/LCD-knapp för att slå av och på en externa bildskärm. Leta efter en funktionsknapp märkt CRT/LCD eller en funktionsknapp med en bildskärmssymbol. Tryck på FN och den märkta funktionsknappen samtidigt. Läs dokumentationen till den bärbara datorn för mer information om knappkombinationerna för din bärbara dator. aktivera den externa porten på den bärbara datorn bildskärmsknapp eller LCD/CRT-knappen FN-knappen Ingen bild från en bärbar dator? Försök att trycka på knappen Auto Image på fjärrkontrollen. Hjälp finns på sida 13. 9

11 Justera bilden Vid behov kan projektorn justeras i höjdled genom att vrida på höjningsfoten för att förlänga foten. justera höjden Rotera vid behov horisonteringsfoten baktill på projektorn. höjningsfot Håll händerna borta från varmluftsutblåset på projektorns framsida. Placera projektorn på önskat avstånd från skärmen i 90 graders vinkel gentemot skärmen. justera avstånd Se sida 7 för en förteckning över bildstorlekar vid olika avstånd. Justera zoom eller fokus. Om bilden inte är rätvinklig måste du först kontrollera att projektorn är vinkelrät mot skärmen. Om bilden är större eller mindre längst ner eller längst upp trycker du på den övre Keystone-knappen för att minska den övre delen av bilden, och på den nedre Keystone-knappen för att minska den nedre delen. Om vänster eller höger sida av skärmen är större eller mindre än den andra kan du vrida projektorn till vänster eller höger några grader för att få bilden rätvinklig. Justera Kontrast eller Ljusstyrka i Grundmeny. Se sida 26 för anvisningar till dessa menyjusteringar. justera zoom och fokus justera keystone justera Grundmeny ( Grundmeny ) MDL: IN2128HDa FW: X.XX Bildförhållande Auto Auto bild Verkställ Ljusstyrka 50 Kontrast 50 Auto. trapetskorr. Av Keystone 0 Förinställningar Presentation Skärpa 16 Volym 16 Takmontering Av Avancerad meny 10

12 Ansluta en videoenhet Du kan ansluta videoenheter som videobandspelare, DVD-spelare, videokameror, digitalkameror, spelkonsoler, HDTV-mottagare och TV-mottagare till projektorn. Du kan ansluta ljud direkt till projektorn för att få ljud från den inbyggda högtalaren, eller förbigå projektorns ljudsystem och ansluta ljudet direkt från källan till en stereo eller ett hemmabiosystem. Du kan ansluta projektorn till de flesta videoenheter som kan avge en videosignal. Det går inte att direktansluta en koaxialkabel från ett kabelteve eller satellittevebolag, signalen måste passera en mottagare först. Exempel på mottagare är digitalkabelboxar, videobandspelare, digitalvideoinspelare och satellitteveboxar. I det här fallet räknas alla typer av enheter som kan ändra kanaler som en mottagare. S-videoanslutning Anslut det S-videokabeln kontakt till videoutgången på videoenheten. Anslut den andra kontakten till S-video uttaget på projektorn. Ljud För ljud, anslut en 3,5 mm stereokabel till Audio 1/Audio 2 uttaget på projektorn och till din källa. Om din källa använder RCA ljudkontakter måste en Y-kabel eller adapter användas. (Obs: En separat ljudanslutning krävs inte för inmatning från HDMI-källa.) Innan du ansluter projektorn bör du bestämma vilket bildförhållande du vill använda. Du kommer åt projektorns inställningar för Bildförhållande från knappen Resize på fjärrkontrollen eller via Grundmeny i projektorn. Se sida 26 för mer information. Videoanslutningar Inga videokablar medföljer projektorn. Du kan beställa kablar från InFocus eller skaffa dem på egen hand. HDMI-anslutning HDMI är ett standardiserat, okomprimerat, heldigitalt ljud-/videogränssnitt. HDMI ger ett gränssnitt mellan källor som digitalboxar, DVD-spelare och förstärkare och projektorn. Koppla in en HDMI-kabel i videoutgångskontakten på videoenheten och i HDMI-kontakten på projektorn. Kompositvideoanslutning Anslut det gula kontaktdonet på kompositvideokabeln till videoutgången på videoenheten. Anslut den andra gula kontakten till den gula video kontakten på projektorn. VGA-anslutning Om videoenheten har en 15-polig VGA-utgång ansluter du ena änden av den medföljande datorkabeln till videokällans VGA-anslutningen. Det är möjligt att videoenhetens uttag på är märkt med "Till bildskärm". Anslut datorkabeln antingen till Computer 1 eller Computer 2-anslutningen på projektorn. 11

13 Stänga av projektorn Auto Avstängn. tid Projektorn har även funktionen Auto Avstängn. tid som gör att lampan stängs av automatiskt när inga aktiva källor upptäcks och användaren varit inaktiv i 30 minuter. Funktionen är avstängd som standard. Du kan ändra tidsinställningen, se sida 30. Stänga av projektorn Tryck på Power knappen på fjärrkontrollen eller knappsatsen för att stänga av projektorn. Lampan stängs av och Ström LED blinkar blå i 30 sekunder medan fläktarna fortsätter att gå för att kyla ned lampan. Om funktionen Strömsparläge är påslagen och när lampan har svalnat lyser LED blå och fläkten stannar. Om funktionen Strömsparläge är avstängd och när lampan har svalnat blinkar LED blå och fläkten stannar. Dra ut nätsladden ur eluttaget för att helt stänga av strömmen till projektorn. Felsöka installationen Om bilden visas korrekt, hoppa till nästa avsnitt. Om inte, gör en felsökning av installationen. Statusindikatorlampan på projektorns ovansida indikerar status för projektorn och kan hjälpa dig att felsöka. Statusindikatorlampa POWER: Fast blå TEMP: Av LAMP: Av POWER: Blinkande blå TEMP: Av LAMP: Av Tabell 2: Indikatorlampor Innebörd 1. Om funktionen Strömsparläge är på är projektorn inkopplad. 2. Strömmen är på och projektorn kan användas. 3. Projektorn är i normalt driftläge. 1. Om funktionen Strömsparläge är av är projektorn inkopplad. 2. Projektorn stänger av och fläktarna kyler projektorn. POWER: Blinkande blå TEMP: Blinkar rött LAMP: Blinkar rött POWER: Fast blå TEMP: Blinkar rött LAMP: Blinkar rött POWER: Fast blå TEMP: Blinkar rött LAMP: Blinkar rött POWER: Fast blå TEMP: Blinkar rött LAMP: Av Projektorns fläktar fungerar inte korrekt och projektorn har stängts av. Lampan kunde inte tändas. Kontakta teknisk support om problemet kvarstår. Besök för att kontakta service. Lampan har nått slutet av dess livslängd och måste bytas. Lampan fortsätter att fungera tills den slocknar. Kontakta teknisk support. Reparation kan behövas. 1. Projektorn är överhettad och lampan stängs av. Fläkten fortsätter att gå. 2. Projektorn startar inte innan kylprocessen är avslutad. 12

14 Problem Lösning Resultat Ingen startskärm visas Anslut nätsladden till projektorn tyck på knappen Power Korrekt bild Startskärm Bara startskärmen visas Tryck på knappen Source. aktivera den externa porten på den bärbara datorn Datorbilden projiceras Startskärm A A A Starta om den bärbara datorn 13

15 Problem Lösning Resultat Ingen datorbild, bara texten "Signal utanför området" Signal utanför området Tryck på knappen Auto Image på fjärrkontrollen Justera datorns uppdateringsfrekvens (Windows 7: Kontrollpanel > Skärm > Skärmupplösning > Avancerad inställning > Adapterflik). Varierar mellan olika operativsystem. Datorbilden projiceras A A A Endast datorns bakgrundsbild visas, inte ikonerna på Skrivbordet A Du kan även behöva ställa in en annan upplösning på datorn, så som visas i följande problem, "bilden suddig eller avhuggen" Ändra den multipla skärminställningen till "Duplicera dessa skärmar" (Windows 7: Kontrollpanel > Skärm > Skärmupplösning). Varierar mellan olika operativsystem. Bakgrunden och skrivbordet projiceras A A A 14

16 Problem Lösning Resultat Bilden är suddig eller beskuren A A Ändra datorns inställda "Upplösning" så att den matchar projektorns upplösning (Windows 7: Kontrollpanel > Skärm > Skärmupplösning). Varierar mellan olika operativsystem. Bilden är tydlig och inte avhuggen A Bilden är inte centrerad på skärmen Flytta projektor, justera höjd Korrekt bild ( Dator ) MDL: IN2128HDa FW: X.XX Justera den horisontella eller vertikala positionen i menyn Avancerad meny > Bild > Dator... Force Wide Fas Förhindra skärmsläckare Synk tröskelvärde Spårning Horisontal position Vertikal position Föregående Av 16 Av

17 Problem Lösning Resultat Bilden är inte rätvinklig Justera Keystone på knappsatsen Rätvinklig bild Bilden är oskarp Justera Skärpa i Grundmeny Korrekt bild ( Grundmeny ) MDL: IN2128HDa FW: X.XX Bildförhållande Auto bild Ljusstyrka Kontrast Auto. trapetskorr. Keystone Förinställningar Skärpa Volym Takmontering Auto Verkställ Av 0 Presentation Av Avancerad meny Bilden passar inte på en 4:3 eller 16:9-skärm Ändra bildförhållandet till 4:3 eller 16:9 i Grundmeny > Bildförhållande menyn Korrekt bild ( Grundmeny ) MDL: IN2128HDa FW: X.XX Bildförhållande Auto bild Ljusstyrka Kontrast Auto. trapetskorr. Keystone Förinställningar Skärpa Volym Takmontering Auto Verkställ Av 0 Presentation Av Avancerad meny 16

18 A Problem Lösning Resultat Bilden är upp och ner Stäng av Takmontering i Grundmeny Korrekt bild ( Grundmeny ) MDL: IN2128HDa FW: X.XX Bildförhållande Auto bild Ljusstyrka Kontrast Auto. trapetskorr. Keystone Förinställningar Skärpa Volym Takmontering Auto Verkställ Av 0 Presentation Av Bilden spegelvänd vänster till höger Stäng av Bakprojicering i Avancerad meny > Inställning > Bildinställning... meny Korrekt bild Avancerad meny ( Bildinställning ) MDL: IN2128HDa FW: X.XX A Digital zoom Horisontal shift Vertikal shift Förstoringsnivå Horisontal shift Vertikal shift Takmontering Bakprojicering Av Av Föregående Projicerade färger överensstämmer inte med källan COLOR Justera objekt i Avancerad meny > Bild > Färg... menyn ( Färg ) MDL: IN2128HDa Färg Röd gain Grön gain Blå gain Rödkompensation Grönkompensation Blåkompensation Färgutrymme Färgtemperatur Gamma Färgton Vithet Auto Varm CRT FW: X.XX Korrekt bild COLOR Föregående 17

19 Problem Lösning Resultat Videon som inbäddats i min PowerPointpresentation spelas inte upp på skärmen Stäng av den bärbara datorns inbyggda LCDskärm Inbäddade videoklipp spelas upp korrekt A B A B A B Lampan tänds inte, projektorn är överhetta Kontrollera att ventilerna inte är blockerade, stäng av projektorn och låt den svalna i en minut Lampan tänds Startskärm Överhettningsindikator 18

20 Problem Lösning Resultat Meddelandet "Byt lampan" visas vid start och lampan tänds inte Lampan måste bytas (Se sida 57) lamplucka Lampan tänds Startskärm byt lampan Behöver du fortfarande hjälp? För mer hjälp, besök vår webbplats eller ring oss. Se snabbstartguiden för kontaktinformation till support. Denna produkt omfattas av en begränsad garanti. En utökad garanti kan köpas hos återförsäljaren. När du skickar in projektorn på reparation rekommenderar vi att du förpackar enheten med de ursprungliga förpackningsmaterialen eller anlitar ett förpackningsbolag för att packa enheten. Teckna en transportförsäkring som täcker hela produktens värde. 19

21 Använda fjärrkontrollen Fjärrkontrollen använder två (2) AAA-batterier (medföljer inte). Det är lätt att sätta i batterierna: ta bort luckan från fjärrkontrollens baksida, vänd batteriets + och - ändar i rätt riktning, för in dem på plats och sätt sedan tillbaka luckan. Varning: Vid byte av fjärrkontrollens batterier var medveten om att använda andra batterier än AAA batterier kan utgöra en risk för allvarliga skador på fjärrkontrollen. Hantera och kassera uttjänta batterier på ett miljöriktigt sätt. Om den utsätts för väta, torka genast av den. Undvik överdriven hetta och luftfuktighet. Kontrollera att batteriernas polaritet (+/-) ligger rätt. Blanda inte gamla och nya batterier eller batterier av olika typer. Byt ut batterierna när de är slut. Ta ut batterierna ur fjärrkontrollen när den inte ska användas under en längre tid. Fjärrkontrollen används genom att rikta den mot projektorns framsida (inte mot datorn). Räckvidden för optimal drift är cirka 4,5 meter. Tryck på Power knappen på fjärrkontrollen för att starta och stänga av projektorn (se sida 52 för information om avstängning). Tryck på fjärrkontrollens Menu-knapp för att öppna projektorns menyer. Navigera genom att trycka på pilknapparna och välj funktioner och justera inställningar i menyerna med knappen Select. Se sida 25 för mer information om menyerna. Fjärrkontrollen har följande knappar: Volume knappar för justering av ljudet. Custom knapp som kan tilldelas en särskild funktion, till exempel Blank skärm eller Frys (se sida 28). Source knapp som öppnar en meny med alla möjliga källor som användaren kan växla till som aktiv källa. Blank knapp för att tömma skärmen. Presets knapp för val av lagrade inställningar (se sida 26). Mute knappen för att stänga av ljudet. Auto Image knapp för synkronisera om projektorn till källan. Resize som växlar mellan olika bildförhållanden (se sida 26). 20 Help knapp för att få hjälp med anslutning av källor och för att förbättra bilden. ESC knapp för att gå tillbaka till föregående OSD-meny. PC knapp för att bläddra igenom datorns källor. Video knapp för att bläddra igenom komposit/s-video/hdmiinmatningskällor. Keystone knapp för att justera bildens rätvinklighet Magnify knapp för att förstora och minska den projicerade bildens storlek. Freeze knapp för att pausa den projicerade bilden. Overscan knapp för att ta bort störningar runt videobilden. AV Mute knapp för att blanka den projicerade bilden och tysta ljudet. Felsöka fjärrkontrollen Kontrollera att batterierna har satts i med polerna rättvända och att de inte är slut. Var noga med att rikta fjärrkontrollen mot projektorn eller skärmen, inte datorn, och håll dig inom räckvidden 4,5 meter. För bästa resultat bör du rikta fjärrkontrollen mot projektorn. navigerings knappar

22 Använda ljud Använda projektorns högtalare Anslut ljudkällan till Audio 1/Audio 2 In kontakten för att höra ljud genom projektorns högtalare. ansluta ljudkabel Förstärkta högtalare kan också anslutas till projektorn med Audio Out kontakten. För att justera volymen, tryck på Volume knappen på fjärrkontrollen. Felsöka ljudet Kontrollera följande om du inte hör något ljud: Se till att ljudkabeln är ansluten till Audio 1/Audio 2 kontakten på projektorn och att den andra änden av kabeln är ansluten till en Audio Out kontakt på källan (inte en Line in eller mikrophone kontakt) Kontrollera att volymen är tillräckligt högt inställd. Tryck på Volume knappen på fjärrkontrollen. Se till att rätt källa är aktiverad. Justera ljudkällan. Om du spelar upp video, kontrollera att uppspelning inte har pausats. 21

23 Använda -knapparna på knappsatsen De flesta knappar beskrivs i detalj i andra avsnitt, men här följer en översikt över deras funktioner: Power - sätter på och stänger av projektorn (sida 9). Höger pil - När en meny visas navigerar den högra pilknappen genom menyn. Upp pil/keynstone - När en meny visas navigerar upp pilknappen genom menyn. När menyn inte visas justerar denna knapp bildens fyrkantiga form (sida 10). Ned pil/keynstone - När en meny visas navigerar ned pilknappen genom menyn. När menyn inte visas justerar denna knapp bildens fyrkantiga form (sida 10). Vänster pil/källa - När en meny visas navigerar den vänstra pilknappen genom menyn. Enter - Aktiverar valt menyobjekt i skärmmenyn (OSD). menynavigeringsknappar Menu/Exit - Öppnar skärmmenyn (OSD). Återgår till föregående OSD-meny, avslutar och sparar menyinställningarna. Auto - Synkroniserar om projektorn till källan. Blank - Visar en färg eller fabrikslogotyp på skärmen. Source - Tar fram en meny med tillgängliga källor. 22

24 Optimera datorbilder När projektorns körs och bilden syns på skärmen, kan du optimera bilden genom att justera inställningar i skärmmenyerna. För allmän information om användning av menyerna, se sida 25. Välj förinställning i Grundmeny innan du optimerar bilder och inställningarna sparas i den förinställningen. Justera Keystone, Kontrast, eller Ljusstyrka (sida 26). Ändra Bildförhållande. Välj det alternativ som bäst passar till ingångskällan (sida 26). Justera Färgtemperatur (sida 27). Justera Fas, Spårning eller Horisontal eller Vertikal position (sida 27). Presentationsfunktioner Projektorn har flera funktioner som underlättar vid presentationer. Här följer en översikt, detaljer finns i avsnittet om menyn. Den Kundnyckel kan tilldelas flera olika funktioner. Standardeffekten är Källinfo, som visar information om projektorn och den aktuella källan. Se sida 28 för ytterligare detaljer. Med alternativet Sökskärm kan du ändra standardstartskärmen till tom skärm eller startskärm (sida 29). Auto Avstängn. tid tillhandahålls för att automatiskt stänga av projektorn efter flera minuter. Detta förlänger lampans livslängd (sida 29). När projektorn är ansluten till datorn via USB Typ B, används upp- och nedpilarna för att navigera sida upp och ned. När projektorn är ansluten till datorn via USB Typ B, kommer projektorn förhindra att datorn går in i skärmsläckarläget under din presentation. 23

25 Optimera videobilder När videokällan är korrekt ansluten och bilden syns på skärmen kan du optimera bilden genom att justera inställningar i skärmmenyerna. Välj förinställning i Grundmeny innan du optimerar bilder och inställningarna sparas i den förinställningen. För allmän information om användning av menyerna, se sida 25. Justera Keystone, Kontrast, Ljusstyrka, Färg, eller Färgton (sida 26). Ändra Bildförhållande. Välj det alternativ som bäst passar till ingångskällan (sida 26). Välj en inställning för Skärpa (sida 26). Justera Färgtemperatur. Välj ett värmevärde från listan (sida 27). Aktivera Overscan för att ta bort störningar på bildens kanter (sida 27). Anpassa projektorn Du kan anpassa projektorn till dina specifika behov och inställningar. Se sida 28 för mer information om dessa funktioner. För bakprojektion, aktivera Bakprojicering i Avancerad meny > Inställning > Bildinställning... menyn. För takmonterad projektion, slå på Takmontering i Grundmeny. Ange vilken källa som projektorn kontrollerar först för aktiv video då projektorn startas. Ange funktionen för Kundnyckel på fjärrkontrollen. Slå på och av projektorns visningsmeddelanden. Slå på energisparfunktioner. Ange visning tom skärm och startskärm. Ange menyspråk. Spara inställningarna för den aktiva källan som förinställt alternativ. 24

26 Använda menyerna 1 Tryck på Menu knappsatsen eller fjärrkontrollen för att öppna menyerna. (Menyerna stängs automatiskt efter 60 sekunder om inga knappar trycks ned.) Använd pilknapparna för att flytta upp eller ned för att granska menyalternativen. knappsatsens navigeringsknappar 2 För att gå in i en undermeny, markera den önskade undermenyn och tryck på > på knappsatsen eller Select på fjärrkontrollen. 3 För att justera en menyinställning markera det önskade menyalternativet och tryck på < eller > för att skrolla genom de tillgängliga justeringarna. 4 Avsluta menyn genom att trycka Menu knappen. Menyerna är uppdelade enligt användning: Grundmeny Tillhandahåller vanliga justeringar. Avancerad meny Tillhandahåller vanliga justeringar. ( Grundmeny ) MDL: IN2128HDa FW: X.XX Bildförhållande Auto Auto bild Verkställ Ljusstyrka 50 Kontrast 50 Auto. trapetskorr. Av Keystone 0 Förinställningar Presentation Skärpa 16 Volym 16 Takmontering Av ( Avancerad meny ) MDL: IN2128HDa FW: X.XX Bild 3D-kontroll Inställning Färg Status/Service Dator Video Grundmeny Avancerad meny Grundmeny Avancerad meny 25

27 Grundmeny För justering av följande inställningar markera inställningen, använd de högra och vänstra pilarna för att justera värdena. Bildförhållande: Bildförhållandet är förhållandet mellan bildens bredd och dess höjd. TV-skärmar är vanligtvis 4:3. HDTV och de flesta DVD-spelare är 16:9. Välj Auto om du vill att projektorn ska välja förhållandet. Välj Naturlig om du vill se den omodifierade insignalen utan att projektorn ändrar bildförhållandet. Välj 16:9 för att titta på förbättrade DVD-filmer i bredbildsformat. Auto bild: återställer projektorn till källan. Ljusstyrka: ändrar intensiteten i en bild. Kontrast: kontrollerar skillnaden mellan de ljusaste och de mörkaste delarna av bilden och ändrar mängden svart och vitt i bilden. Auto. trapetskorr.: automatisk korrigering av bildförvrängning som uppstår p.g.a. vinkelprojektion. Keystone: justerar bilden i vertikalled och gör den mer rätvinklig. Du kan även justera keystone från projektorns knappsats. Förinställningar: Projektorn har Förinställningar värden som optimerar projektorn för att visa datorpresentationer och videobilder under vissa förhållanden. Obs: Användare kan spara deras inställningar som en Användarförinställning. Skärpa: Ändra skärpan på videobildens kanter. Välj en skärpeinställning. Volym: ökar eller minskar ljudvolymen. Takmontering: vänder bilden upp och ner för takmonterad projicering. Grundmeny ( Grundmeny ) MDL: IN2128HDa Bildförhållande Auto bild Ljusstyrka Kontrast Auto. trapetskorr. Keystone Förinställningar Skärpa Volym Takmontering Avancerad meny öka keystoneförvrängning Auto Verkställ Av 0 Presentation Av FW: X.XX minska keystoneförvrängning 26

28 Avancerad meny Bild: 3D-kontroll: Avancerad meny ( Avancerad meny ) MDL: IN2128HDa Bild Inställning Status/Service Grundmeny 3D-kontroll Färg Dator Video FW: X.XX 3D: låter dig åtnjuta 3D (stereoskopiskt) innehåll. Projektorn stöder Auto, Top-Bottom, Frame Sequential, Frame Packing, Side-by-Side-format för att styra aktiva LCD-glasögon. Förutom projektorn behöver du ett par 3D-slutarglasögon, 3D-innehåll och 3D-kompatibel källa (och sändare). Se till att glasögonen du valt är överensstämmande med det synkroniseringsläge du kommer att använda. 3D Synk Invert: Om bilden verkar fladdra, ser ojämn ut eller om bildens djup verkar vara borta eller om du upplever att ögonen är ansträngda, stäng av denna funktion för att se om bilden förbättras. Färg Färg: justerar en videobild från svartvitt till färg med fullständig färgmättnad. Färginställningen fungerar endast på NTSC-videokällor. Röd / Grön /Blå gain: justerar förstärkningen av bildens röda, gröna och blåa kanaler. Röd / Grön /Blå kompensation: justerar förskjutningen av bildens röda, gröna och blåa kanaler. 27 Dator: Video: Färgutrymme: gäller dator- och komponentvideokällor. Det låter dig välja ett färgutrymme som är specialanpassat för insignalen. När du väljer Auto avgör projektorn standarden automatiskt. Om du vill välja en annan inställning stänger du av Auto och väljer RGB för datorkällor, och antingen REC709 eller REC601 för komponentvideokällor. Färgtemperatur: ändrar nyansen i färgerna. Välj ett relativt värmevärde från listan. Gamma: välj passande gammaalternativ: Video, Film, Ljus eller CRT. Färgton: justerar den röd-gröna färgbalansen i bilden på videobilder i NTSC-format. Nyansinställningen fungerar endast på videokällor i NTSC-format. Vithet: ökar ljusstyrkan i vita nyanser som är nära 100 %. Force Wide: när den är av väljer den analoga låsningsalgoritmen standarslägesupplösningen (4:3) som standardupplösning. När den är på väljer den analoga låsningsalgoritmen bredskärmsupplösningen (16:10) som föredragen standardupplösning. Fas: justerar synkronisering av pixlar till pixelklockan på analoga datorkällor. Förhindra skärmsläckare: förhindrar datorn från att gå in i skärmsläckarläge. Projektorn måste anslutas till datorn via en USB Typ-B-kabel för att funktionen ska fungera. Synk tröskelvärde: (endast progressiva signaler) Om en maskinvaruenhet som en DVD-spelare, inte synkroniserar korrekt med projektorn väljer du detta alternativ för att hjälpa den synkronisera när den är ansluten till projektorn. Spårning: justerar pixelklockhastigheten på analoga datorkällor. Horisontell/Vertikal position: justerar läget på skärmen för en datorkälla. Känn av film: avgör om originalkällan för den inmatade videon var film (progressiv) eller video (sammanflätad). Overscan: beskär videokällor för att ta bort störningar utanför bilden. Ställ in svärta: analyserar den aktuella ingångsbilden och beräknar ett förskjutningsvärde som sedan läggs till värdet på svärta i den analoga eller digitala omvandlaren. Detta säkerställer optimal svärta för varje analog källa.

29 Inställning: Ljudinställning Interna högtalare: slår på och stänger av de interna högtalarna. Dator 1: väljer ljudinmatning för dator i 1 signal. Dator 2: väljer ljudinmatning för dator i 2 signal. Video: väljer ljudinmatning för videokälla. HDMI: väljer ljudinmatning för HDMI-källa. Textvisning för döva Closed Captions: kontrollerar closed captioning. Om källan är NTSC och innehåller dold text på den valda kanalen då kommer projektorn att visa den dolda texten överlagrad på bilden. Alternativen är: Av, CC1 och CC2. Bildinställning Digital zoom: ändrar storleken för projektorns visningsområde. Om visningsområdet har ändrat storlek med denna inställning, kan den flyttas genom att ändra inställningarna för Horisontal shift och Vertikal shift. Auto bild: återställer projektorn till källan. Frys skärm: pausar den projicerade bilden. Källinfo: standardaktivitet. Visar Källinfomenyn. Projektorinfo: visar Projektorinfomeny. Overscan: tar bort störningar runt vbilden. AV Mute: aktiverar och inaktiverar AV-ljudet. Closed Captions: aktiverar och inaktiverar dold text. Knappsats: aktiverar eller låser projektorns knappsats. LiteBoard Wand: väljer läget LiteBoard -pekpenna. Alternativen är: Inget, Enkel penna och Dubbla pennor. Se sida 52 för ytterligare detaljer. Förstoringsnivå: förstorar bilden. Om bilden har förstorats av den hör inställningen kan den flyttas genom att ändra på inställningarna för Horisontal shift och Vertikal shift. Takmontering: vänder bilden upp och ner för takmonterad projicering. Bakprojicering: spegelvänder bilden så att du kan projicera från baksidan av en genomskinlig skärm. Knappsats/fjärr Otilldelad tangent: välj vad som ska visas när den otilldelade tangenten trycks ner: en enfärgad skärm (svart, vit eller blå) eller fabrikslogotyp. Kundnyckel: här kan du associera en annan funktion med den Custom tangenten så att du snabbt och enkelt kan använda funktionen. Markera en effekt och tryck på < eller > för att välja en annan. Tom skärm: visar en färg eller fabrikslogotyp på skärmen. Ljud av: stänger av allt ljud. Källa: tar fram en meny med tillgängliga källor. 28

30 Lampa Programmerad nedtoning: När den är aktiverad förbättrar funktionen Programmerad nedtoning kontrastförhållanden, lampans livslängd och systemets ljudnivå. Lampans effekt kommer att ändras kontinuerligt baserat på ljusstyrkan i programinnehållet. Obs: Bild anomalier kan uppstå när bildscener ändras från mörkt till ljust (eller tvärtom). Det är helt normalt. Programmerad nedtoning fungerar tillsammans med lampan. Om Lampa i sparläge aktiverats är Programmerad nedtoning inte tillgänglig. Obs: Programmerad nedtoning är avstängd som standard. Lampa i sparläge: växlar mellan på och av. Aktivera detta för att minska lampans ljuseffekt. Detta sänker också fläkthastigheten och gör projektorn tystare. OSD-inställning Språk: låter dig välja ett språk för menyerna på skärmen. Menyplacering: ger möjlighet att ändra skärmmenyposternas position. Meny transparent: ger möjlighet att ändra hur mycket som syns av den projicerade bilden bakom skärmmenyn. Ju högre värde, desto mer syns av bilden bakom menyn. Visa meddelanden: gör att du kan stänga av statusmeddelanden (t.ex. "Söker") i skärmens övre vänstra hörn. PIN-inställning PIN skydd: Med PIN-kod (personlig identifieringskod) kan du lösenordsskydda projektorn. När du har aktiverat PIN-kodsfunktionen innebär det att du måste mata in PIN-koden innan skärmbilden projiceras. Använd vänster/höger/upp/nerpilknapparna eller knappsatsen för att ställa in en 4-knapps trycksekvens. Om du anger e felaktig PIN-kod tre gånger i följd stängs projektorn automatiskt av. Om du förlorar eller glömmer din vanliga PIN-kod, kontakta InFocus tekniska support. Ange PIN-kod under projektorns startsekvens: Starta projektorn. Dialogrutan "Ange PIN" visas efter startskärmen. Ange standard PINkod eller den nya PIN-koden (vänster/höger/upp/ner) om det har ändrats, med hjälp av pilknapparna på fjärrkontrollen eller knappsatsen. Se anvisningarna ovan för mer detaljer. Så här ändrar du PIN-koden: Välj "Byt PIN..." i menyn Avancerad meny > Inställning > PIN-inställning. Mata in den aktuella PIN-koden. Mata in den nya PIN-koden två gånger. Glöm inte den nya PINkoden. Kontakta InFocus support för att återställa en projektor med en bortglömd PINkod. Effekt Strömsparläge: När Strömsparläge är På och projektorn är i standby (avstängd men ansluten till nätström), kommer inte externt ljud och Monitor ut-funktionen att fungera. Växelström på: När denna funktion är aktiverad slås projektorn automatiskt på när strömmen är ansluten. Det gör att takmonterade projektorer kan startas och stängas av med en strömbrytare på väggen. Omedelbar påsättning: När denna funktion är aktiverad och det har varit mindre än 1 minut sedan projektorn stängdes av, kan du direkt slå på projektorn igen. När den här funktionen är inaktiverad måste du vänta tills projektorns lampa svalnat helt innan du startar projektorn igen. Ekorensning: När denna funktion är aktiverad och ingen videokälla känns av, sparas 70 % av lampans effekt och ingen bild visas. När videokällan kopplas in igen visas bilden omedelbart. Källa Autokälla: När den här funktionen är På hittar projektorn automatiskt den aktiva källan och kontrollerar den valda Startkällan först. När den här funktionen är Av återgår projektorn till den standardkälla som valts under Startkälla. För att visa en annan källa måste du välja en manuellt genom att trycka på knappen Source på fjärrkontrollen eller knappsatsen och välja en från den visade menyn. Startkälla: ange vilken källa som projektorn kontrollerar först för aktiv video då projektorn startas. Sökskärm: ger möjlighet att visa en tom skärm istället för standardskärmen vid start av projektorn när ingen källa upptäcks. 29

31 Timer Auto Avstängn. tid: stänger automatiskt av projektorn efter att inga signaler upptäckts på ett förinställt antal minuter. Om en aktiv signal tas emot innan projektorn har stängts av visas bilden. Inställning hög höjd Hög höjd: Vi rekommenderar att du stänger av höghöjdsläget när din miljö är mellan 1500 m och 3000 m över havet. Nätverk Tråd-LAN DHCP: Förkortning för Dynamic Host Configuration Protocol. Detta protokoll tilldelar automatiskt IP-adresser till nätverksanslutna enheter. När "DHCP" är inställt till "På" tilldelar DHCP-servern automatiskt en IP-adress till projektorn. Det kan ta upp till en minut. När "DHCP" är "Av" måste användaren ställa in IP-adressen manuellt. IP-adress: Den numeriska adressen används för att identifiera enheter på nätverket. Det är endast tillgängligt när DHCP är Av. IP-adressen är det nummer som identifierar denna projektor i nätverket. Du kan inte ha två enheter med samma IP-adress i samma nätverk. IP-adressen " " är inte tillåten. Subnetmask: Ett numeriskt värde som definierar det antal bits som används i en IP-adress när nätverket är uppdelat på delnätverk. Denna funktion kan endast användas när DHCP är inställd på Av. Subnetmasken " " är inte tillåten. Standardgateway: En server (eller router) för kommunikation över nätverk (subnet) som är delad av en Subnetmask. Denna funktion kan endast användas när DHCP är inställd på Av. DNS: Inställning av DNS serveradress när DHCP är avaktiverad. MAC-adress: Förkortning för Media Access Control Address. En MACadressen är ett unikt ID-nummer som tilldelas varje nätverksadapter. Verkställ: Spara och genomför de trådanslutna nätverksinställningarna. Trådslöst LAN SSID: Visa projektorns SSID-information. IP-adress: visar IP-adressen i läsläge. Subnetmask: visar Subnetmasken i läsläge. Starta om nätverk...: Starta om nätverkinställningarna. Status/service: Källinfo: visar aktuella källinställningar utan möjlighet att ändra. Projektorinfo: visar aktuella projektorinställningar utan möjlighet att ändra. Återställ lamptimmar: återställer räknevärket till noll på menyn Projektorinfo som anger hur många timmar lampan använts. Använd bara denna funktion när lampan bytts. Fabriksåterställning: återställer alla inställningar till fabriksinställningarna. Servicekod...: endast för användning av behörig servicetekniker. 30

32 Internal Memory Video Music Office viewer Multimedia EZ Suite-meny Bildläge Använd piltangenterna för att navigera upp och ned, vänster och höger. Höger meny ändras beroende på vad som väljs i vänster meny. Tryck på höger piltangent för att markera ett menyalternativ. Tryck på Menu eller vänster piltangent för att återgå till föregående EZ Suite meny (och i slutändan till huvudmenyn i EZ Suite). EZ Media Internt minne Press to Exit Mappar och stödda filer visas i miniatyrbildsläge. EZ Media EZ Display Settings Internal Memory Med en mini-b USB-kabel ansluten till din dator och projektor kan du ladda internt minne. Se EZ Suite-inställningar > Systemmenyn USbSwitch-funktionen listad på sida 41 för information om hur du ansluter för att ladda ner internminne. USB När en USB-lagringsenhet är ansluten till projektorns USB Typ A-kontakt, tryck på knappen Source och använd piltangenterna för att markera Multimedia. Tryck på knappen Select på fjärrkontrollen (eller Enter-tangenten på projektorn) för att välja multimediakälla. Multimedia EZ Suite-menyn visas. USB EZ Suite Tangent Upp Ned Vänster Höger Select/Enter Menu Åtgärd Bläddra igenom miniatyrer Öppnar och stänger filen Avsluta miniatyrvy och återgå till huvudmenyn i EZ Suite USB Photo EZ Suite 31

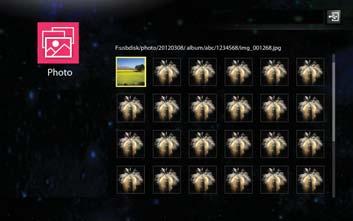

33 Internal Memory Photo Music Office viewer Visa en bild Videoläge USB Video Browse Mode EZ Suite Öppna/stänga verktygsfältet Visa bild: tryck på tangenten Menu. För att navigera i verktygsfältet: tryck på piltangenterna ^/</>. Återgå till miniatyrbildsläge: tryck på tangenten Select/Enter. Verktygsfältsikon Åtgärd Tryck på v/enter/select för att välja bildrotation Tryck på de Enter/Select/fyra piltangenterna för att rotera bilden moturs, tryck på Menu för att avsluta. Tryck på Enter/Select för att zooma i bilden x0, x1, x2, x3, x4 i sekvens, tryck på Menu för att avsluta. Tryck på v/enter/select för att visa föregående bild Press to Exit Videospellistan visas på skärmen Tangent Åtgärd Upp Gå till föregående videofil Ned Gå till nästa videofil Select/Enter Spela upp videon Menu Avsluta videospellista och återgå till huvudmenyn i EZ Suite Tryck på v/enter/select för att visa nästa bild Tryck på v/enter/select för att starta bildspelet när Bildspel är på, tryck på Menu för att stoppa bildspelet. Obs: Aktivera och ställ in tid för bildspelsfunktionen genom att gå till menyn Inställningar och justera Bildspel och Varaktighet. Tryck på v/enter/select för att öppna popup-meddelandet, tryck på Menu för att stänga det. Tryck på v/enter/select för att öppna popup-meddelandet, tryck på Menu för att stänga det. Tryck på v/enter/select för att visa aktuell filinformation Tryck på v/enter/select för att återgå till miniatyrvy 32

34 När en video spelas upp Repetitionsläge: inställt i EZ Suite-inställningar > Video-meny > upprepningsläge. Se sida 41. moviesample.mp4 00:00:02 00:00:00 00:04:12 För att öppna verktygsfältet Videovisare: tryck på tangenten Menu. För att stoppa videon eller återgå till videospellista: tryck på Select/Enter när verktygsfältet är stängt. Pausa Spola framåt Spola bakåt Spela upp Repetitionsläge För att pausa/spela upp videofilen: Tryck på Select/Enter-knappen för att pausa och spela upp videofilen när verktygsfältet visas. För att spola tillbaka videofilen: Tryck på Menu för att öppna verktygsfältet Videovisning. Tryck på vänsterpilen för att spola tillbaka videon och växla mellan olika hastigheter för bakåtspolning. Tryck på knappen Select/Enter för att stoppa spolning bakåt. De olika alternativen är: X1, X2, X4 och X8. För att spola framåt i videofilen: Öppna verktygsfältet Videovisning, tryck på höger pil för att spola framåt i videon och växla mellan olika hastigheter framåt. Tryck på knappen Select/Enter för att stoppa spolning framåt. De olika alternativen är: X1, X2, X4 och X8. För att justera volymen: Tryck Volym upp och Ned-knapparna på fjärrkontrollen för att höja eller sänka volymen. 33

35 Internal Memory Photo Video Office viewer Musikläge När ljud spelas upp Music USB Music mp3 00:30:00 00:00:00 01:30:00 EZ Suite Press to Exit Ljudspellistan visas på skärmen. Tangent Åtgärd Upp Gå till föregående ljudfil Ned Gå till nästa ljudfil Vänster Visa sorteringstyp Select/Enter Spela upp ljudfilen Menu Avsluta ljudspellista och återgå till huvudmenyn i EZ Suite För att återgå till ljudspellista: tryck på tangenten Menu. Föregående Pausa Spola framåt Spola bakåt Spela upp Nästa För att pausa/starta videofilen: Tryck på Select/Enter-knappen för att pausa och starta ljudfilen. För att spola tillbaka i ljudfilen: Tryck på vänsterpilen för att spola tillbaka ljudet. Tryck igen för att återgå till normal hastighet. För att spola framåt i ljudfilen: Tryck på högerpilen för att spola framåt i ljudet. Tryck igen för att återgå till normal hastighet. För att justera volymen: Tryck Volym upp och Ned-knapparna på fjärrkontrollen för att höja eller sänka volymen. För att gå till föregående ljudfil: Tryck på vänsterpil två gånger inom en sekund. För att gå till nästa ljudfil: Tryck på högerpil två gånger inom en sekund. 34

36 Internal Memory Photo Video Music Office-läsare-läge När en Office-fil visas Office viewer USB Office viewer EZ Suite Press to Exit Fillistan visas på skärmen. Tangent Åtgärd Upp Gå till föregående fil Ned Gå till nästa fil Vänster Visa sorteringstyp Select/Enter Öppna en fil Menu Avsluta fillista och återgå till huvudmenyn i EZ Suite Tryck på knappen Menu för att öppna/stänga verktygsfältet Office-visare. Använd höger eller vänster piltangent för att markera den önskade funktionen. Tryck sedan på tangenten Select/Enter. Rulla åt vänster Rulla åt höger Rulla upp Rulla ned Zooma in Anpassa till skärm/bredd/höjd Zooma ut Stäng verktygsfältet För att återgå till fillistan: stäng först verktygsfältet och tryck sedan på Select/Enter. Obs: Filnamnet visas i det övre vänstra hörnet av verktygsfältet Office-visare. Aktuellt sidnummer och antalet sidor visas i det övre högra hörnet. Förstoringen visas i det nedre högra hörnet. 35

37 Filformat som stöds Bilder Bildformat Profil Färgutrymme Storleksbegränsning Baslinje YUV400 Ingen gräns YUV420 Ingen gräns YUV422 Ingen gräns YUV440 Ingen gräns JPEG YUV444 Ingen gräns Progressiv YUV400 Bredd <= och YUV420 höjd <= 6400 YUV422 YUV440 YUV444 BMP Ingen gräns Ingen gräns Ingen gräns Ljud Ljudformat Samplingsfrekvens (KHz) Bithastighet (Kbps) OGG ADPCM-WAV PCM-WAV AAC Ljudinspelning Filformat Ljudformat Samplingsfrekvens (KHz) Bithastighet (Kbps).wav IMA-ADPCM Video Filtillägg.avi.divx.mkv.ts.dat.vob.mpg.mpeg.mov.mp4 Ljud/ video Video Video Video Ljud Video Codec Profil/nivåsupport Förklaring MJPEG Inga begränsningar H.264/AVC Upp till Hög profil, Nivåer (1080P 30fps 20 Mbit/s) XVID Upp till Avancerad enkel profil (1080P 30fps 20 Mbit/s) MPEG2 Huvudprofil, låg- och huvudnivåer (1080P 30fps 20 Mbit/s) MPEG4 Avancerad enkel profil (bildram), Nivåer 0-5 (1080P 30fps 20 Mbit/s) MPEG2 Huvudprofil, låg- och huvudnivåer (1080P 30fps 20 Mbit/s) H.264/AVC Upp till Hög profil, Nivåer (1080P 30fps 20 Mbit/s) MPEG1 Huvudprofil, låg- och huvudnivåer (1080P 30fps 20 Mbit/s) MPEG2 MPEG-1 Layer I, II MPEG-1 Layer III (mp3) MPEG4 Huvudprofil, låg- och huvudnivåer (1080P 30fps 20 Mbit/s) Avancerad enkel profil (bildram), Nivåer 0-5 (1080P 30fps 20 Mbit/s) H.264/AVC Upp till Hög profil, Nivåer (1080P 30fps 20 Mbit/s) Stöder endast 1-3 referensramar. Stöder endast 1-3 referensramar. D-frames som används för snabb förhandsgranskning stöds inte. Stöder endast 1-3 referensramar. 36

38 Textning Format Teckensnitt Undertextstorlek Standard SRT UTF-8 / UTF-16 4-bitar upp till 448x200 2-bitar upp till 896x200 Obs: Blandade undertextkoder stöds INTE. Office-läsare Filformat Adobe PDF MS PowerPoint MS Word Word 97, 2000,2002, Word 2007(.docx), 2010(.docx) Sidor/Rader begränsning Upp till 1000 sidor (En fil) Eftersom Officevisare inte laddar alla sidor av en Word-fil samtidigt, finns det inga sid- eller radbegränsningar. Supportversion PDF 1.0 PDF 1.1 PDF 1.2 PDF 1.3 PDF 1.4 British PowerPoint 97 PowerPoint 2000 PowerPoint 2002 PowerPoint 2003 PowerPoint 2007 (.pptx) PowerPoint 2010 (.pptx) Office XP PowerPoint PowerPointpresentation 2003 och tidigare (.pps) PowerPointpresentation 2007 och 2010 (.ppsx) British Word 95. Storleksbegränsning Upp till 75MB - Upp till 100MB Kommentar Förenklad kinesisk fet text stöds inte. MS Excel British Excel 5, 95. Excel 97, 2000, 2002, Excel 2007(.xlsx), 2010(.xlsx). Office XP Excel. Maximalt antal rader: 595 Maximalt antal kolumner: 256 Maximalt antal blad: 100 Alla tre ovan nämnda begränsningar gäller. Upp till 15 MB Lösenordsskydda de dokument stöds inte. 37

39 EZ Display EZ USB Med EZ USB kan du projicera med EZ USB-programmet från ett Windows- eller Macintoshoperativsystem via en USB-mini-B-anslutning. 1 Anslut ena änden av USB-kabeln till USB Mini-B-kontakten på projektorn och den andra till datorns USB Typ-A-kontakt. 2 Gå till Multimedia > EZ Display > EZ USB för att ansluta enheten. 3 Om din dator inte har stöd för automatisk uppspelning, gå till "Den här datorn", du hittar en flyttbar disk och EZ_USB-hårddisk, dubbelklicka på den för att installera USB-drivrutinen och EZ USB-programmet. 4 Starta EZ USB för att projicera innehållet på din dator. Funktioner EZ Media EZ Display Settings Speglad fullskärm och utökad visning USB 2.0 med hög överföringshastighet Operativsystem som stöds: Windows XP 32/64-bitars SP3 (Professional och senare), Windows Vista 32/64-bitars SP2 (Home Premium och högre), Windows 7 32/64-bitars SP1 (Home Premium och högre), Windows 8 samt Mac OS 10.7 och senare EZ USB EZ Display EZ Mobile Miracast EZ Suite OBS: Win8 stöder inte förlängningsläge. Systemkrav Windows OS: CPU Dual Core 2 GHz eller bättre (ATOM stöds inte) Grafikkort Intel, nvidia eller ATI grafikkort med 64MB VRAM eller mer Operativsystem Windows XP SP3, Vista SP2, Windows 7 SP1, Windows 8 USB USB 2.0 Höghastighets OBS: Ljud stöds inte på Windows XP. Mac OS: CPU Dual Core Intel Core i 1,4 GHz eller högre (PowerPC stöds inte) Grafikkort Intel, nvidia eller ATI grafikkort med 64MB VRAM eller mer Operativsystem Mac OS X 10.7 och senare Rekommenderade MacBook-serien och imac-serien efter E/2011 modeller Rekommenderad systemkonfiguration Windows OS: CPU Dual Core Intel Core i5 2,4 Ghz Minne DDR 4GB Grafikkort 256MB VRAM eller mer Operativsystem Windows XP SP3, Win 7 SP1 eller Win 8 USB USB 2.0 Höghastighets Mac OS: CPU Dual Core Intel Core i5 2Ghz Minne DDR 4GB Grafikkort 256MB VRAM eller mer Operativsystem Mac OS X 10.8 Rekommenderade MacBook-serien och imac-serien efter E/2011 modeller För information om detta, se EZ USB Display handbok på EZ Display Med EZ Display kan du projicera med EZ Display-programmet från en Windows-dator, Android, Macintosh eller ios-enhet, antingen trådlöst via den valfria SP-WIFIUSB-2-adaptern eller LAN-anslutningen. 38

40 Kabelansluten LAN-anslutning Internet IP-router Om du behöver ansluta till projektorn när den är i standbyläge, ställ in funktionen Strömsparläge till Av. I icke-dhcp-miljö: 1 Upprepa steg 1-2 ovan. 2 Tryck på v för att markera DHCP och tryck sedan på < eller > för att välja Av. 1 Ta en RJ45 kabel och anslut ena änden till RJ45 LAN-ingången på projektorn och den andra änden till RJ45 porten. 2 Tryck på Menu på knappsatsen eller fjärrkontrollen och gå sedan till menyn Avancerad meny > Inställning > Nätverk > Tråd-LAN. ( Tråd-LAN ) MDL: IN2128HDa DHCP IP-adress Subnetmask Standardgateway DNS MAC-adress Verkställ Föregående På C. 9A Verkställ 3 Tryck på v för att markera DHCP och tryck sedan på < eller > för att välja På. FW: X.XX 3 Kontakta din nätverksadministratör för information om IP-adress, Subnetmask, Standardgateway och DNS-inställningar. 4 Tryck på ^ eller v för att välja det föremål som du vill modifiera. 5 Tryck på < eller > för att flytta markören och tryck sedan på ^ eller välj v för att välja värdet. 6 Tryck på v för att markera Verkställ och tryck sedan på > för att spara inställningarna. Om RJ45-kabeln inte är korrekt ansluten, visar IP-adress, Subnetmask, Standardgateway, DNS och MAC-adress-inställningarna Se till att kablarna är korrekt anslutna och genomför proceduren ovan igen. Om du vill ansluta till projektorn när den är i standbyläge, se till att välja RJ45 och hämta IP-adress-, Subnetmask-, Standardgateway-, DNS- och MAC-adress-information när projektorn är på. 4 Tryck på v för att markera Verkställ och tryck sedan på >. 5 Vänta ungefär sekunder och öppna sedan Nätverk ssidan igen. IP-adress, Subnetmask, Standardgateway, DNS och MAC-adressinställningarna visas. Skriv ned IP-adressen som visas på raden IP-adress. Om projektorns IP-adress inte visas kontakta din nätverksadministratör. Om RJ45-kabeln inte är korrekt ansluten, visar IP-adress, Subnetmask, Standardgateway, DNS och MAC-adress-inställningarna Se till att kablarna är korrekt anslutna och genomför proceduren ovan igen. 39

41 Trådlös LAN-anslutning För trådlös anslutning till projektorn måste du ansluta en extra InFocus trådlös dongel (p/n SP-WIFIUSB-2) till projektorns USB Type A-anslutning. InFocus trådlös dongel (p/n SP-WIFIUSB-2) 4 Tryck på Källa och tryck sedan på Meny för att visa OSD-menyn. Gå till menyn Avancerad meny > Inställning > Nätverk > Trådslöst LAN. ( Trådslöst LAN ) MDL: IN2128HDa SSID IP-adress Subnetmask IN2128HDa FW: X.XX Föregående Hur du ställer in AP-läge: 1 Se till att projektorn är på. 2 Välj Multimedia från källistan. 3 Gå till Inställning > WiFi, välj AP-läge och ställ in på På. Se sida 42. AP-läge är inställt till På som standard. 5 Anteckna IP-adressen för nätverksanslutning. Hur du ställer in klientläge: 1 Välj Multimedia från källistan. 2 Gå till Inställning > WiFi, välj Klientläge och ställ in på På. Se sida 42. AP Mode SSID IN2128HDa Security Open PSK Channel 11 Auto 3 Välj det Wi-Fi-nätverk som projektorn anslutits till i Wi-Fi-listan och tryck på Select/Enter. 4 Tryck på Select/Enter för att visa tangentbordet på skärmen, ange lösenordet från tangentbordet på skärmen och tryck sedan på Menu för att stänga tangentbordet. 5 Markera OK och tryck på Select/Enter för att ansluta. 40

42 6 Tryck på Source och tryck sedan på Menu för att visa OSD-menyn. Gå till menyn Avancerad meny > Inställning > Nätverk > Trådslöst LAN. EZ Suite-inställningar ( Trådslöst LAN) MDL: IN2128HDa FW: X.XX SSID 135 IP-adress Subnetmask Föregående EZ Display Settings System Video Photo Music WiFi EZ Suite EZ Mobile Med EZ Mobile kan du ansluta trådlöst till en mediaserver och DLNA-aktiverade enheter. Se EZ Mobile-guiden på för mer information. Observera: Filkompatibiliteten är inte samma som EZ Display. Se EZ Mobile-guiden för information om kompatibilitet. EZ Miracast EZ Miracast möjliggör trådlös leverans av ljud och video till eller från skrivbordet, surfplattor, mobiltelefoner och andra enheter. EZ Miracast stödjer endast SP-WIFIUSB-2-adapter. System Version Språk Tryck på Select/Enter för att bekräfta det valda alternativet. Tryck på Menu för att avsluta. Uppdatera Värdnamn USB-omkopplare Beskrivning Detta är versionen av EZ Suite på din projektor. Detta är ett skrivskyddat fält. Visar aktuellt OSD (skärmvisning)-språk. Genom att använda upp- och nedpilarna, markera önskat språk och tryck på tangenten Select. Endast för användning vid service. Visar aktuellt värdnamn för projektorn. Detta kommer att visas vid användning av en av de trådlösa programmen. För att ändra värdnamn, markera Värdnamn och tryck på knappen Select. Genom att använda piltangenterna och tangentbordet på skärmen, markera varje alfanumeriskt tecken/symbol och tryck på tangenten Select. Upprepa tills värdnamnet är klart. Tryck på tangenten Menu för att stänga tangentbordet. Markera och välj att ansluta projektorn direkt till en PC eller MAC för nedladdning av bilder/video/ljud/officedokument till det interna minnet i projektorn. Video Skärmkvot Repetitionsläge Beskrivning Väljer bildskärmens bildförhållande. Ställer in repetitionsläge 41

43 Bild Skärmkvot Bildspelsmönster Bildspels varaktighet Musik Repetitionsläge Beskrivning Väljer bildskärmens bildförhållande Gör det möjligt att visa bildspel Ställer in tidsintervallen mellan varje bild Beskrivning Ställer in repetitionsläge Webbstyrning av projektorn När du har korrekt IP-adress för projektorn och projektorn är påslagen eller i standby-läge kan du använda vilken dator som helst som finns i samma lokala nätverk för att kontrollera projektorn. Använd endast Microsoft Internet Explorer version 7.0 eller senare. 1 Ange projektorns adress i webbläsarens adressfält och tryck sedan på Enter. WiFi AP-läge Beskrivning Ställer in AP-läge på/av. AP-läge är inställt till PÅ som standard. Se sida 40 för mer information. 2 Huvudsidan för Nätverkskontroll visas. Klientläge Ställer in Klientläge på/av. Se sida 40 för mer information. i * WiFi fungerar endast när InFocus trådlös dongel (p/n SP-WIFIUSB-2) är ansluten. ii i. Klicka på Hämta för att ladda ner EZ Display. Se sida 46 för ytterligare detaljer. ii. Crestron (econtrol)-sidan visar Crestron econtrol användargränssnitt. Se sida 43 för ytterligare detaljer. 42

44 3 För att öppna administratörssidan, ange lösenordet. Standardlösenordet är "0000". Om du glömmer lösenordet, gå till Avancerad meny > Inställning > Nätverk > Starta om nätverk... för att återställa lösenordet till standardkoden. Om Crestron e-control 1 Crestron e-control sidan har en mångfald av virtuella knappar för att kontrollera projektorn eller justera projektorns bild. i i Information: Visar status samt trådbunden och trådlös LAN-information. Nätverksinställningar: Ger nätverksinställningar. E-postlarm: Låter dig ställa in e-postserver och skicka systemfelmeddelanden till din nätverksadministratör. Kontrollpanelen: Här finns några OSD-menyer såsom Grundmeny, Bild, Inställning, Status/service för justering av de projicerade bilderna. Se sida 25 för ytterligare detaljer. Grundmeny: Här finns några vanliga justeringar i Grundmenyn. Bild: Här finns några vanliga justeringar i Bildinställningar under Avancerad meny. Inställning: Här finns några vanliga justeringar i Inställningar under Avancerad meny. Status/service: Här finns inställningarna Återställ lamptimmar och Fabriksinställning. Crestron-kontroll: Visar Crestron econtrol användargränssnitt. Se sida 43 för ytterligare detaljer. Tryck på </> för att visa fler knappar. i. Dessa knappar fungerar på samma sätt som OSD-menyerna och fjärrkontrollfunktionerna. Källista: Byt ingångskälla genom att klicka på önskad källa. Meny: Använd för att återgå till föregående OSD-meny, avsluta och spara menyinställningar. När du använder projektorns kontrollpanel eller fjärrkontrollen för att ändra OSD menyinställningar kan det ta en stund för webbläsaren för att synkronisera dessa ändringar med projektorn. 43

45 2 Verktyg sidan låter dig hantera projektorn, konfigurera LAN kontrollinställningarna och ge säker åtkomst till fjärrnätverkshantering av denna projektor. i ii iii Var uppmärksam på begränsningarna för inmatad längd och tecken (inklusive begränsningar för tecken och skiljetecken) som listas nedan: Kategoripost Inmatningslängd Maximalt antal tecken IP-adress 15 Crestron-kontroll IP ID 2 Port 5 Projektornamn 10 Projektor Plats 9 Tilldelad till 9 DHCP (aktiverad) (Inte tillämpligt) IP-adress 15 Nätverkskonfiguration Subnetmask 15 Standardgateway 15 DNS-server 15 Aktiverad (Inte tillämpligt) Användarlösenord Nytt lösenord 20 Bekräfta 2 Aktiverad (Inte tillämpligt) Lösenord admin Nytt lösenord 20 Bekräfta 20 / > < $ % + \ ' " är förbjudna. i. Detta område används endast med ett Crestron kontrollsystem. Kontakta Creston eller se Crestron bruksanvisning för inställningsinformation. ii. Detta område används för att namnge projektorn, associera med en särskild plats, tilldela en ansvarig part till den och justera nätverksinställningar. iii. Detta område används för att ställa in Användar- och Administratörslösenord. När lösenordsskydd är aktiverat kommer obehöriga ändringar av projektorns konfiguration undvikas. För att förhindra fel ange endast alfanumeriska tecken på Verktyg sidan. När justeringarna gjorts tryck på knappen Skicka och data kommer att sparas i projektorn. Tryck på Avsluta för att återgå till Crestron-sidan för fjärrnätverksoperationer. 44

46 3 Information sidan visar projektorns information och status. Crestron RoomView Från programmet Crestron RoomView på sidan Redigera Rum ska du ange IPadress (eller värdnamn) som visas i projektorns skärmmeny (OSD), "05" för IPID och "41794" för den reserverade Crestron-kontrollporten. Tryck på Avsluta för att återgå till Crestron-sidan för fjärrnätverksoperationer. 4 När du har tryckt på Kontakta IT Hjälp knappen visas fönstret Titel i skärmens övre högra hörn. Du kommer att kunna skicka meddelanden till RoomView programadministratörer/-användare som är anslutna till samma lokala nätverk. För Crestron RoomView bruksanvisning och information om RoomView inställningar och kommandon gå till: roomview_connected_embedded_projectors_devices/resources.asp För mer information, gå till och 45

47 Visa bilder via EZ Display Installation för Windows och Macintosh EZ Display är ett program som kan köras på värddatorn. Den hjälper till att ansluta datorn till en tillgänglig nätverksprojektor och överföra skrivbordsinnehållet till nätverksprojektorn via den lokala nätverksanslutningen. 1 Gå till projektorns webbsida för att hämta EZ Display, se sida Ange lösenordet på skärmen Multimedia > EZ Display > EZ Display. Ethernet Host Info. IP Address: Passcode: Hämta rätt EZ Display för din datortyp (MAC eller PC). 3 När nedladdningen är avslutad, installera programvaran på datorn genom att klicka på exe-filen. Avsluta installationen genom att följa instruktionerna på bildskärmen. 4 Kör EZ Display, klicka på "Skriv in IP-adress" eller "Autosökning" för att välja en anslutningstyp till projektorn, klicka sedan på "Start". 5 Välj ett visningsläge genom att klicka på "Spegla" eller "Utöka". Om du är ansluten till projektorn både via trådbundna och trådlösa anslutningar, visas en lista över de två enheterna. För mer information om programen EZ USB och EZ Display, se dessa handböcker på EZ USB Display handbok (Win+Mac) EZ Display handbok-mac EZ Display handbok-win EZ Mobile Operation EZ Display - EZ Remote handbok-android EZ Display - EZ Remote handbok-ios 46

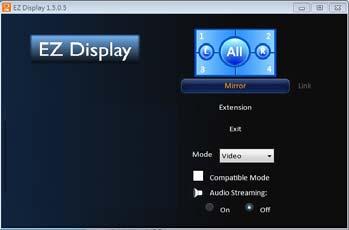

48 Använda EZ Display i. Delad skärm: Visa upp till fyra datorer eller mobila enheter i Delad skärm med hjälp av knapparna 1, 2, 3, 4 eller 2 bildskärmar med hjälp av L och R-knapparna. ii. Speglad/Utökad skärm: För att duplicera din datorskärm på projektorn, klicka på Spegel. För att utöka din dators skrivbord på projektorn, klicka på Förlängning. iii. Video/Grafisk skärm: För att visa med bästa bildkvalitet men med en något långsammare överföringshastighet, klicka på Video. Att visa bilder snabbare men med något lägre kvalitet, klicka på Grafisk. Obs: Överföringsprestanda beror på ditt nätverk. iv. Kompatibilitetsläge: Markera rutan Kompatibilitetsläge om projektorn har problem att visa video från någon mediaspelare. v. Ljudströmning: Klicka på Av eller På för att stänga av eller på Ljudströmning. Obs: Funktioner som stöds varierar beroende på datorns operativsystem. i ii iii iv v Projicera från smarttelefoner/surfplattor EZ Display är ett program för att projicera din ios- eller Android-enhet till en projektor via en WiFi-anslutning. Du kan fjärrstyra projektorn, avkoda dokumentfiler, länka till ditt Dropbox-konto, surfa, titta på bilder, visa en kameraström live och överföra filer trådlöst. Du kan även kommentera dokument, webbsidor och bilder och spara dem för att dela. Systemkrav ios ios Enhet Stöd för upplösning Lagring Android OS CPU Minne Lagring ios 5.1 och högre Alla iphone-modeller efter iphone 3GS Alla ipad-modeller efter ipad 2 Alla ipod Touch-modeller efter ipod Touch 4:e generationen iphone: 480x320~1136x640 ipad: 1024x768~2048x1536 Minst 20 MB ledigt utrymme krävs Android ICS 4.0 och högre 1 GHz och högre 1 GB eller mer Minst 20 MB ledigt utrymme krävs Installation för Android och ios Sök efter "EZ Display" och "EZ Remote" i Google Play eller App Store. Hämta sedan och installera applikationerna. Innan du hämtar måste du kontrollera att enheten stöds. Start 1 Sätt in USB-WiFi-adaptern (SP-WIFIUSB-2, tillval) i USB typ A-ingången. 2 Upprätta WiFi-anslutning med din mobila enhet enligt projektorns WiFiinställningar. Om du är i AP-läge, anslut direkt till projektorn. Om du är i klientläge, anslut till samma WiFi-åtkomstpunkt som projektorn. Starta EZ Display eller EZ Remote-programmet på din mobila enhet. 47

49 EZ Display Starta EZ Display så söker den efter och listar enheternas IP-adresser. När du klickar på enheten krävs ett lösenord. Ange den 4-siffriga numret som visas på din projektor. När du har angett korrekt lösenord på Multimedia > EZ Display > EZ Display-sidan, kommer EZ Display visas och låter dig välja de olika funktionsalternativen. ios-skärm Android-skärm EZ Remote Kör EZ Remote. Du kommer att se den anslutna enheten i enhetslistan. Klicka på den för att aktivera fjärrstyrning. Passcode: 5774 ios-skärm *Knappen Skin är reserverad för framtida funktion. Android-skärm ios-skärm Android-skärm 48

50 EZ Display: Strömmande Doc och Doc-visning För att strömma dina dokument, överför de dokument du vill ha från datorn till mobiltelefonen och koppla bort din mobila enhet. Dokument kommer att sorteras efter format. EZ Display: Bildvisare För att visa dina bilder, välj Bildgalleri och välj din bild. Du kan också rita på den med Rita-funktionen. ios-skärm Android-skärm Välj en fil för att visa den trådlöst. Klicka på ikonen Rita att rita och anteckna i din fil. Klicka på Spara när du är klar med redigeringen. EZ Display: Livekamera Livekamera projicerar vad kameran ser i realtid. Du kan justera bildkvaliteten och växla mellan de främre eller bakre vyn i kameran. När du pausar kameraströmmen kan du aktivera Rita och zooma in/ut i bilden. Du kan också spara din kameraström som en kamerarulle. ios-skärm ios-skärm Android-skärm Android-skärm 49

51 EZ Display: Strömma webb Webbläsaren visas över WiFi. Rita- och Spara-funktioner stöds även. Den här funktionen kräver en internetanslutning i klientläge. Se sida 40 för mer information. Välj webbläsare. Startsidan är som standard. EZ Display: Dropbox Välj Dropbox och logga in på ditt befintliga Dropbox-konto. Välj dokument och foton att visa. Den här funktionen kräver ett klientläge med WiFi-anslutning till internet. Se sida 40 för mer information. Passcode: 5774 ios-skärm ios-skärm Android-skärm Android-skärm 50

52 EZ Display: Delad skärm EZ Display medger upp till 4 olika källor som ska visas på samma skärm. OBS: Hybrid OS-support: Windows, Mac OS, ios, och Android Stöder alla webb-, rita- och andra funktioner förutom EZ Stream. ios-skärm Android-skärm 51

53 MOLEX LiteBoard läspenna När LiteBoard -pekpennan (tillval, p/n HW-LBWAND-02) kombineras med dongeln till LiteBoard-pekpenna (p/n HW-LBRADIO), fungerar den som en trådlös mus, men i luften, inte på skrivbordet. Håll läspennan i handen och peka på den projicerade bilden för att peka, klicka och dra. Läspennan fungerar med alla dina program, precis som en vanlig mus. Ladda läspennans batteri Om pennans röda batterilampa börjar blinka, börjar dess interna batteri att ta slut (om batteriet är helt urladdat kan du inte sätta på den genom att trycka på dess spets eller dess vänstra/högra musknapp). Ladda batteriet genom att öppna luckan på höger sida av pekpennan och ta fram USB-kontakten. Anslut sedan en USB-kabel mellan pekpennan och en USB-adapter (medföljer ej) eller en dator (om den ansluts till en dator, kontrollera att datorn är på). Batterilampan tänds när batteriet laddas och släcks när batteriet är fulladdat. När laddningen är klar kan du ta ut USB-kabeln (eller låta kabeln vara ansluten och använda läspennan när den laddas). OBS: 5-10 minuters laddning räcker till en timmes användning. En fullständig laddning tar 3-4 timmar och ger timmar oavbruten användning av läspennan. En fulladdad ny läspenna kan behålla laddningen i standbyläge upp till tre veckor. Varning: Litiumbatteriet är endast laddningsbart och kan inte underhållas eller bytas ut av användaren. Varning: Använd alltid en USB-kabel och nätadapter (eller din dator) för att ladda pekpennan. 6 Sätt på projektorn och kontrollera att den visar datorskärmen - ställ in källan på Computer 1 eller Computer 2 (tryck på knappen Källa på projektorn eller fjärrkontrollen. Du kanske behöver trycka flera gånger). 7 Aktivera LiteBoard Wand i menyn Avancerad meny > Inställning > Knappsats/fjärr. 8 Slå på pekpennan genom att trycka på dess spets, vänster eller höger musknapp - om den blå statuslampan blinkar 2 gånger betyder det att pekpennan söker efter en anslutning. När du är ansluten kommer lampan att lysa med ett fast sken. 9 Peka läspennan mot skärmen, klicka och dra precis som med en vanlig mus. OBS: Lägg läspennan åt sidan när du är klar och kontrollera att den inte pekar på skärmen - då stängs den av automatiskt efter en minut. Använda läspennan 1 Anslut dongeln till LiteBoard -pekpenna (p/n HW-LBRADIO) till LiteBoard Radio-kontakten på projektorn. 2 Projektorn måste vara påslagen och ansluten till datorn. 3 Anslut projektorn och datorn med en USB-kabel (USB typ A till USB typ B). 4 Anslut projektorn till datorn med en VGA-kabel. 5 Se till att läspennans batteri är laddat eller laddas. 52

54 Placera läspennan och undvika skuggor Ditt avstånd från skärmen Du kan använda LiteBoard -läspennan mot skärmen eller från rummet. Du märker att noggrannheten vid pekningen blir bättre ju närmare skärmen du står. Undvik även att stå för långt åt sidan vid skärmens sidor. Undvik skuggor! Läspennan fungerar inte om sensorn är i skugga eller om den pekar mot en skugga: Rätt (ingen skugga) Fel (skugga) Hålla i läspennan Du kan hålla läspennan på samma sätt som du håller en vanlig penna eller hålla den som en fjärrkontroll använd det sätt som du tycker är bäst. OBS: Om läspennan är nära skärmen, kan du trycka spetsen mot projektionsytan för att klicka och dra. Rekommenderas inte med tygskärmar. Använda fler än en läspenna Projektorn fungerar med två läspennor på samma gång. 1 Gå till menyn Knappsats/fjärr under menyn Avancerad meny > Inställning > Knappsats/fjärr. 2 Bläddra fram till funktionen LiteBoard -läspenna. 3 Välj önskad inställning: Inget = Ingen Liteboard-läspenna (standard) Enkel = Använd en Liteboard-läspenna Dubbla = Använd 2 Liteboard-läspennor När du vill byta till en annan läspenna: 1 Peka med den nuvarande läspennan bort från den projicerade bilden i minst tre sekunder. 2 Starta den nya läspennan gnom att trycka på udden, den vänstra eller den högra knappen och börja använda den nya läspennan. OBS: Du kan öppna menyn LiteBoard läspenna från menyn Inställning > Knappsats/fjärr på projektorn. Det finns tre alternativ. Ingen, Enkel penna och Dubbla pennor. ( Knappsats/fjärr ) MDL: IN2128HDa FW: X.XX Otilldelad tangent Kundnyckel Knappsats LiteBoard Wand Fabrikslogotyp Källinfo Aktivera Inget Föregående 53
