1 Malmö Stad Stadsfastigheter Överordnat SCADAA system BILAGA Malmö stad Design FÖRFRÅGNINGSUNDERLAG Version 2017 : 1 sidor: 37 Utfärdat av Stadsfastigheter

2 BILAGA 1, Design 2 (37) INNEHÅLLSFÖRTECKNING ALLMÄNT INTEGRATION PROJEKT, UTVECKLINGSMILJÖ KOMMUNIKATIONSPROJEKT RUN PROJEKT INCLUDE PROJEKT EXEMPELBILDER

3 BILAGA 1, Design 3 (37) ALLMÄNT Syftet med detta dokument är att informera om det d integrationsarbete som ska utföras till Malmö stad, Stadsfastigheter och att informera omm aktuell SCADA systemmiljö. MSF_Design är en anpassning/vidareutveckling av Ramverk FLEXFAS. Denna strukturr i mjukvara tillser att uppdateringar i FLEXFAS inte påverkar Includeprojekt. Malmö stad, Stadsfastigheter benämns i detta dokument med Stadsfastigheter. Aktuell version av Citect SCADA är 7.40 SP1. Citect SCADA benämns Citect i detta dokument.. INTEGRATION Allmänt Aktörers tillgångg till servrar, klienter och utvecklingsmiljö för r Citect hanteras av systemförvaltaren. Citect Servrar Systemet är uppbyggt av en produktionsserver för kommunikation, larm/trend/rapport och fleraa servrar för kommunikation. Beroende på kommunikationsmetod gerr Systemförvaltaren anvisningar till integratören om vilken serve som ska användas i det aktuellaa projektet. Citect Klienterr Klientaccess sker via Citrixx och hanteras av Stadsfastigheter. Citect utvecklingsmiljö All utveckling sker i Stadsfastigheterss utvecklingsmiljö för Citect. Citectt är konfigurerad för en parallell utvecklingsmiljö medd möjlighet att skapa och egenprova nya projekt. Utvecklingsmiljön innefattar en server där endast en integratör åt gången har tillträde för att konfigurera Citectprocesser samt Piigab OPC för mätare. Beställaren förbehåller sig rätten att införa tidstilldelning till denna i framtiden om det skulle bli nödvändigt Fördefinieradee projekt _FlexFasCom _FlexFasStand MSF_design _FlexFasRun Konfiguration av kommunikation med enheter Definitionn av templates, genies, symboler etc. Definitionn specifikaa tillägg. Run-projekt

4 BILAGA 1, Design 4 (37) Drifttagning Allmänna instruktioner Integratören Delar av projektet kan utföras offline och såledess utanför tidsram, såsom upprättande av taglistor, förbereda kommunikationsinställningar, etc. Bildritning och liknande l utförs i utvecklingsmiljön för att minimera risken för versionskonflikter. Filer som kan bearbetats offline är t.ex. variable.dbf,, trend.dbf, digalm.dbf. Under pågående garantitidd för ett integrationsprojekt, ansvarar entreprenören för f sitt utförda arbete. Projektoriginalet ska säkerhetskopieras till lokall dator av integratören..

5 BILAGA 1, Design 5 (37) Följande rutiner och ordningsföljd gäller: Ansvar/ /utförande Systemförv. Integratör 1. Ny OPC-Server installeras eller befintlig konfigureras. X 2. Nya kommunikationsenheter konfigureras i Citect utvecklingsserver. X 3. Säkerställe att tillräcklig informationn om objektet inhämtats, såsom X entreprenadområde och översiktbild. 4. Tag databaser för Includeprojektet skapas (variable.dbf, xxxalarm.dbf och trend.dbf). Gällande larmkategori ska dessa anges somm X AL, BL och EL. 5. Projektspecifik mätdatafil upprättas för M-Bus mätare, detta utförs avv integratören i M-Bus Explorer påå utvecklingsservern. X 6. Resterandee arbete med Includeprojekt utförss och egenprovas i respektive integratörs utvecklingsmiljö. X 7. Systemförvaltaren granskar Includeprojektet, efter det att projektet klarmarkerats i FlexStart. Klarmarkering skaska ske minst 1v innan publicering.. X Integratören åtgärdar eventuella fel efter granskning. Steg 5 och 6 upprepass tills systemförvaltaren X godkänner arbetet. X X 10. Överflyttning till produktionsmiljö sker, inklusive migrering av mätdatafil samt alarmusträd och cistatus, se bilagor.. X 11. Konfiguration av FlexTime. 12. Includeprojektet är nu föremål för entreprenadbesiktning. BM X X 13. Då entreprenadarbetena är godkända och eventuella fel är åtgärdade utförs projekthantering att aktivera nya projektet. X 14. Systemets drift verifieras. X

6 BILAGA 1, Design 6 (37) PROJEKT, UTVECKLINGSMILJÖ Utvecklingsmiljö för arbetee med nya projekt tillhandahålls avv systemförvaltaren. Utvecklingsmiljön utgörs dels av projekthanteringsprogrammet FlexStart, dels av Citects utvecklingsmiljö samt LibreOffice och MS Excel. Citects utvecklingsmiljö är kopplad tilll användarspecifika profiler, i en utvecklingsserver som är skild från produktionsmiljön. Integratörer harr tillgång till utvecklingsservern och kan där uppdatera processer, konfigurera M-Bus OPC mm. m Utvecklingsservern är kopplad till OPC servrarnaa och kan kommunicera med DDCerr ute i anläggningarna under u integrationsarbetet. Utvecklingsservern kan endast användas av en integratör ått gången. FlexStart FlexStart visar de projekt som ingår i integratörens profil samt de projekt som utvecklingsservern kör. Starta utveckling aktiveraa Citects utvecklingsverktyg mot integratörens profil. Anslut kopplar upp ett fjärrskrivbord mot utvecklingsservernn så att Citects processer kan uppdateras, utvecklingsserverns Citect (med alla projekt som arbete pågår i) kan kompileras samt M- Bus OPCn kan uppdaterass med nya mätare. Flytta knappenn flyttar valt projekt till utvecklingss servern. Klar knappen meddelar systemförvaltaren att projektet är klart för flytt. Detta ska också meddelas via mail till citectadmin@malmo.se. I informationsfältet längst ner visas vilken integratör som är ansluten till utvecklingsservern och under tiden denna d är upptagen av annan integratör visas detta genomm att Anslut t knappen är röd.

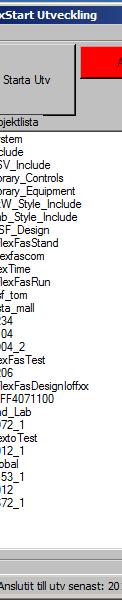

7 BILAGA 1, Design 7 (37) Bild 1 Via FlexStart ärr det möjligtt att editera Citects databaser. Detta görs genom att välja projekt i rullgardinsmenyn till höger. Därefter kan man dubbelklicka på önskad databas som skaa editeras så öppnas LibreOffice med den databasen. Utvecklingsserver Genom att ansluta till utvecklingsservern öppnass ett fjärrskrivbord där Citect Explorer är kopplad till utvecklingsserverns projektlista. När ett projekt är ä klart för avprovning och har flyttatss in till servern via flyttaa knappen i Flexstart finns det tillgängligt i utvecklingsservernn och kan kompileras in i denna (måste då läggas till i INCLUDED projects i FlexFas_run först).

8 BILAGA 1, Design 8 (37) Bild 2 När sedan Citect kompilerats och erforderliga ioservrar uppdaterats kan avprovningg ske från utvecklings smiljön i den egna profilen. D.v.s. ingenn avprovning sker direkt i utvecklingsservern via fjärrskrivbord, eftersom dett endast är en användare åt gången måstee tiden för anslutning hållas h nere till ett minimum så inte andra integratörer låses ute. När arbetet i utvecklingsservern är avslutat ska fjärrskrivbordet kopplas ner och Klar medd servern anges. Bild 3

9 BILAGA 1, Design 9 (37) Citects Utvecklingsmiljöö -Kommunikationsprojekt innehåller IODevices mot befintligaa OPC-Servrar. -COM-projekt med IO, -Alarm och Trendserver unika u för utvecklingsmiljön samt möjlighet att köra mot befintliga IOServers. -RUN-projekt -Unik Alarmus och Flextime finns installerade -DLL:er och ActiveX komponenter som ingår i skarp miljö finns installerade. -Mall-projekt för utvecklingg innehåller exempel påå erforderliga översiktbilder samt exempel på systembilder. Bild 4

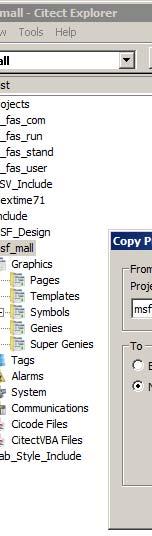

10 BILAGA 1, Design 10 (37) Integratören kopierar msf tom, projekt och bygger upp sitt nya projekt samt utför egenprovning mot IOdevice i denna d miljö.. Bild 5 Garantiåtgärder i publicerade projekt Efter bedömning av systemförvaltaren kan fel åtgärdas i utvecklingsmiljön och därefter publiceras igen. Eventuella tillkommande administratio onskostnader debiterass entreprenören. Arbetet med projektet skerr via utvecklingsmiljön.

11 BILAGA 1, Design 11 (37) KOMMUNIKATIONSPROJEKT Kommunikationsprojekt har namnet ci_fas_com och innehåller IODevices mot drivers samt installerade OPCServrar. RUN PROJEKT Innehåller HOME sida: Bild 6 Det nya includeprojekt inkluderas i detta projekt. INCLUDE PROJEKT Befintligt Includeprojekt I de fall en entreprenad omfattar del av befintligt includeprojekt, benämns includeprojekt med Fastighetnummer samt _index. Includee projekt numreras av systemförvaltaren. Sammanslagning av delprojekt till huvudprojektet ombesörjs av systemförva altaren när garantitid löpt ut. Exempel benämning = befintligt includeprojekt 1012_1 = includeprojektnamn för ny del i befintligt includeprojekt. Includeprojektt vid ny anläggning Nyttt projekt skapas av integratören, genom att kopiera msf tom.

12 BILAGA 1, Design 12 (37) Benämning bilder OBJEKTSNUMMER, enl. Stadsfastigheter objektsnummer Ex BYGGNADSBETECKNING, enl Stadsfastigheterr byggnadsbeteckning (A,B..). Ex 1012_A SYSTEMBETECKNING, enligt _flödesbild. Ex. 1012_A_5701 Variable Tags Fastighetsbeteckningar som ska användas, inhämtas från Stadsfastigheter i det aktuella projektet. Uppbyggnad: OBJEKT_BYGGNAD_SYSTEM_KOMPONENT FUNKTIONN OBJEKT 4 siffror, enl. Stadsfastigheter Objektsnummer BYGGNAD 1 bokstav, enl. Stadsfastigheter byggnadsbeteckning SYSTEM Bef. beteckningssystem alt. Förfrågningsunderlag KOMPONENT Bef. beteckningssystem alt. Förfrågningsunderlag FUNKTION Enligt FlexFas (Bilaga 2) Ex. 1012_A_5701_GT11 PV Indikeringar eller larmsignaler som saknar direkta system- eller komponentbeteckningar och inte finns i Stadsfastigheters beteckningsstandard, (Ex. eventuella automatsäkringar, motorskydd, omkopplare etc.) benämnss med rimlig beteckning för att bibehålla strukturen på Variable Tags. Kommentarer ska alltid finnas och anges i Comment-fält. Kommentarens längd anpassas efter popuprutorr i FlexFas. liga skalor och decimaler anges. Skalspannet är komponentens normala (rimliga) arbetsområde.

13 BILAGA 1, Design 13 (37) Exempel: Temperaturer: Luftbehandling Värmesystem Tappvatten Utetemperatur Analog utsignal: Ventilställdon Spjällställdon Utsignal frekv.omf. Tryck: Luftbehandling CO2 Mätning: Luftbehandling Fukt: Relativ Absolut 0,0-40,00 C 0,0-100,0 C 0,0-80,0 C -40,0-40,0 C 0-100% 0-100% 0-100% 0-nnnnn Pa ppm %rh 0-10 g/kg Värden (mät- och börvärden) som presenteras ska inneha nedan upplösning: Typ decimaler Temperatur: 1 Diff. tryck VS/KB: 1 Tryck (statiskt kanaltryck) luft: 0 Flöde luft: 2 Luftkvalitet: 0 Hastighet: 1 Belysning (illuminans): 0 Utsignal (AU): 0 Verkningsgrad (η): 0 Volym vatten: 3 Volym olja: 3 Energi (mediamätare, värme/el): 0 Energi (mediamätare, värme/el): 3 Effekt (mediamätare, värme/el): 2 Effekt (mediamätare, värme/el): 3 Flöde vatten (mediamätaree värme): * C kpa Pa m 3 /s ppm m/s lux 0-100% 0-100% m 3 m 3 kwh MWh kw MW l/s

14 BILAGA 1, Design 14 (37) * Presentera mätarens högsta möjliga upplösning i l/s eller upplösning specifikt enligt förfrågningsunderlag. er för tid ska utföras enligt: s min tim sekunder minuter timmar Rimlighetskontroll av presenterade värden ska utföras i samband med egenprovning. Alarm Tags Larmnamn eller Alarm Tagg Name är ID på larmpunkter, ochh har samma namn (Name) som variabelnamnet. Alarm Tags konfigureras med Privilege två (2). Areor A (entreprenadområde) för resp. anläggning är fördefinierade, se bilaga 4. 4 Larmkategori (Category) är fördefinierade i include-projekt MSF_Design under system/labels. AL BL EL SL A-Larm B-Larm E-larm (energilarm) S-Larm (speciallarm) larm skickas s alltidd larm skickas s ej larm skickas s dagtid larm skickas s alltidd Vidaresändning av larm skiljer sig mellan olika Areor A (entreprenadområden). Information om entreprenadområden fås i respektive entreprenad eller av systemförvaltaren.

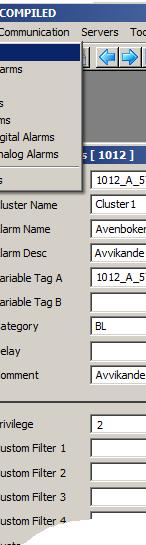

15 BILAGA 1, Design 15 (37) Fält som visas/ /används vid larm-presentation Förklarande text på varje alarmtag ska anges i Comment-fäC ältet. en ska varaa beskrivande och innehålla specifikation på vad larmet innebär. Sidreferens ska alltid läggas i Help fältet, detta för att Gå till sida funktionen i larmvyn ska fungera. Alarm Tags Kommunikationsfel DDC Om inte IODevice offline finns som tag i OPC-Server, skapas en tag för OPCQuality (Se Timestamp and quality support i Citect Driver Help förr OPC) för respektive IODevice. Larm för DUC-Offline skapas i resp. include-projekt under Advanced Alarms med fördröjning 30 minuter. För IODevices mot Citectdriver, använd Cicode funktion f IODeviceInfo( )

16 BILAGA 1, Design 16 (37) Bild 7

17 BILAGA 1, Design 17 (37) Alarmus konfiguration Menyträdet i Alarmus går till Hus nivå. Bild 8 Menyträdstruktur för nytt projekt skapas genom att a lägga till projektdataa i fil TreeViewItems.ini via anteckningar. Filen ligger i respektivee integratörs profil ex: Y:\Profiler\freegeex\TreeViewItems.ini. Filenss innehåll migreras av systemadministratören vidd publicering. [TreeViewItems] 10 = =1012 Avenboken 1012_A=1012 Hus A 12= Objektsnr. serier Objekt 1253 Klartext Byggnad i anläggning 1253_A Klartext 1253=1253 Oxievångs fskk 1253_A=1253 Hus A

18 BILAGA 1, Design 18 (37) DDC kommunikation ochh konfiguration DDC kommunikationsstatus är åtkomlig på från alla a sidor viaa navigationsknapp Bild 9 Uppgifter för resp IODevice finns i fil Citree.ini placerad i integratörens profil, t.ex. Y:\Profiler\freegeex. Filen redigeras med notepad. Skriv in uppgifter enligt e exempel nedan och spara fil. Filens innehåll migreras av systemadm in, skriv över de sektioner som finns i filen. [TreeObjects] 1,2,3,4,5=1,,sfastigheter. 1253=1,,1253 A Oxievångg Förskola 1253_A_01=1,0, 1253_A DDC1 TwinCATOpcServer [1253_A_01] Allmänt: Ventilation, värmee Anläggningsnummer Klartext objekt IODevice Klartext IODevice Ny Sektion med samma namn som IODevice ovan

19 BILAGA 1, Design 19 (37) Placering: Fläktrum pl.1 Fabrikat: Beckhoff PLC viaa TwinCATOpcServer Installatör: Bef. Integratör : Företag, Namn, tel. Samma namn som Klartext IODevice ovan [url] 1253_A_DDC1 TwinCATOpcServer= http: ://srvwincitcnt01/scada/report.aspx?sfilter=%1253_a% Infosida DDC utrustning

20 BILAGA 1, Design 20 (37) Trend Tags Trend Tags konfigureras med Privilege ett (1). Areor (se Bilaga 4) för resp. anläggning är fördefinierade. Mapp för historik [Citect_trend] i File Name-fält, är fördefinieradd i include-projekt _FlexFasstand. Klartextkommentar ska anges i Comment-fält med vad värdet avser. Ex. Tillufttemperatur före/efter VVX, etc., Frysvaktstemperatur, Frånlufttryck, Tillufttemperatur börvärde, etc. Gällande ex.vis rumstemperaturer ska även rum/beteckning framgå. Denna text ärvs även till Process Analyst i comment-fältet. Rimlighetskontroll av trendade värden ska utföras i samband med egenprovning. Trender med intervallet 1 minut ska ske för följande punkter, då inget annat anges: Samtliga givare ska förses med trend Samtliga analoga in- och utgångar ska förses med trend Närvarogivare Samtliga effekter och flöden ska trendas varr 30:e sekund Styrda objekt (TF/FTXX system) vilka inte är bestyckade b e med tryckgivare, ska försess med trend. Lagring av mätdata ska ske i månadsfiler i 14 månader r Informationn om övrigaa mätpunkter som ska trendas t utöver ovan angivna återfinns i förfrågningsunderlaget. Arbetsområden för respektive penna (Variabletag) ska skalas och anpassas till t aktuella förutsättningar.

21 Dokumentnamn/Kaapitelrubrik Överordnat S SCADA system m BILAGA 1, M De esign 21 (37) Ingemar Jönssson Överordnat S SCADA system m Sttadsfastighetter Förfrågningsunderlag/Byg gghandling Överordnat SC CADA system Graffik Allm mänt Inclu ude projekt med projekkt ID och ms sf_design finns med i utve ecklingsmiljö ön, använd projektet msf_tom. m Fasttighetsövers sikt För varje objektt ska det fin nnas en fasttighetsövers sikt som haar samma na amn som m objektet. Fastighetsöv F versiktens flygfoto f tillha andahålls aav beställare en. Fasttighetsövers sikten ska ssparas i dett gemensam mma includeeprojektet GLO OBAL (detta a projekt är gemensam mt för utveck kling och prroduktionsm miljön och behöver intte publicera as) Bild 10 1 I öve ersikten ska a knappytorr konfigurera as så att ho opp sker till resp pektive husö översikt. An nvänd genie en yta_hus. E

22 BILAGA 1, Design 22 (37) Processbild Välj template User defined/ normal_1600*900 i MSF_DesigM n och skapa en ny sida i include-projektet. Skriv in bildhuvudtext enligt nedan. Argument till flextimee för vilken tidkanal som ska öppnas Bildnamn eller cicodefunktion för inställningspopup. Bildnamn ska börjar med! och anropad cicodefunktion ska föregåss av ett? -tecken. Tag till gemensam utetemperatur för bilden, fördefinieras i trendvyer. Bildnamn eller cicodefunktion för manöverpopup. Bildnamn ska börjar med! och anropad cicodefunktionskall föregåss av ett? -tecken. Manövertag Objektnummer Används bland annat som sökväg för dokument mm Bild 11 IODevice namn anges enligt DDC Id, Fabrikat, Kommunikations Protokoll, Apparatskåp

23 BILAGA 1, Design 23 (37) Kommunikationsstatus Ange tagnamn för OPCQuality Bild 12 alternativt Ange iodevicenamn eller iodevice nummer för dll baserade drivers. Bild 13 Bilduppbyggnad Navigationsknapp ska finnas för efterbehandlingssystem och försörjande system enligt Bild 14. Bild 14 Utetemperatur uppe till höger ska alltid finnas påå processbild. - och larmindikering relevanta för systemet visas ovann till vänster på rad och ska börja med första f indikeringen ska placeras i position Y-100, X-330. ska visas för: Serviceomkopplare Nödstopp Sommar/Vinterdriftfall Tidkanalsstatuss Pumpmotionering

24 BILAGA 1, Design 24 (37) Centralt Brandlarm Inbrottslarm Nattsänkning Nattkyla/Nattuppvärmning OVK Omkopplare Bild 15 Serviceomkopplare definieras som grå vid normal drift, rött när omkopplare i läge service [light_red_basic]. : Serviceomk kopplare Nödstopp ventilation definieras som grå vid normal drift, rött när larm är aktivt. : Nödstoppp all ventilation. Manuell drift definieras som grå vid normal drift, röd när manuell drift är aktiverad [light_red_basic]. med handsymbol. : Manuell Drift. OVK-Läge definieras som grå vid normal drift, röd i OVK läge [light_red_basic]. : OVK-läge aktivt. Övriga status/ larm indikeringar Övriga statusindikeringar och larmindikeringar som kan kopplas till objekt i bild placeras vid objektet, dettaa gäller exempelvis: Värmeläckage SV (Endastt äldre system, utgår i framtida f projekt) Summalarm värmeväxlare/låg verkningsgrad värmeväxlaree Brandspjällsmotionering Avfrostning VVX Avfrostning VP

25 BILAGA 1, Design 25 (37) Bild 16 Bild 17 Om bild innehåller flera system (ex varmvatten och o värme) ska komponentbeteckningen föregås av systemnamn n. Bild 18

26 BILAGA 1, Design 26 (37) Differenstemperatur ska presenteras med svart ram r och förklarande text. Pumpstopp och dämpningg visas som inställning på pump (objektsorienterat). Separata inställningar för respektive grupp (rad, golvvärme och hetvatten) Momentan och dämpad utetemperatur ska visass i bild. Bild 19 Värme och kylbatterier skaa alltid ritas motströmskopplade. Betjäningsområde ritas som vit rektangel med rumsnummerr eller text ner till vänster förr enskilda rum och textt placeras vid tillopp/retur pil. Bild 20

27 BILAGA 1, Design 27 (37) Integration av VAV-lösning I VAV-lösningar är totala antalet parametrar oftast mycket omfattande varför integrationen av respektive VAV-don till Citect begränsas till: Temperatur Luftflöde Närvaro med mätning/loggning Spjällöppningsgradd Luftkvalité Samtliga börvärden ska vara fullt läs- och skrivbara från Citect. Då VAV-lösningar levereras med leverantörens eget e webbaserade IT-system läggs en webblänk i Citect-bild. Använd genie xp_webb_b0 i vilkenn man anger aktuell webbadress Processbilder ritas som planvy enligt bild 21. Bild 21

28 BILAGA 1, Design 28 (37) Färgstandard Kanaler och rörr i bilder skaa följa färgstandarden för f FlexFass enligt bilaga 2, kapitel 5.1. Nedan följer några förtydligandenn angåendee användningsområde: Benämning Köldbärare Kylmedel Namn i FlexFas pipe_chilled d_water pipe_cooler r_01 Köldmedium pipe_cooler r_02 Beskrivning Avser kylt vatten från kylmaskin Avser glykolblandat vatten, exempelvis slutnaa kretsen i ett vätskeburet återvinningssystem eller kondensorkretsenn på en kylmaskin. Avser freon. Funktionstexter Funktionstexterr benämns lika som systembilden i Citect. Filerna ska enbart innehålla motsvarande system som Citectbilden. C. Funktionstexterr levereras i MS Word-format finns på integratörsskrivbordet): \\ \CitectMapp\Data\Citect_doc\fastighet\ Närvarogivare I system där närvaroindikering finns, konfigurera s trend medd samplingstid 1 min på närvaroindikering. Genie som s ska och i PDF-format. Filerna läggs i mapp (genväg användas i systembild är ci_fas_sensor/room_occcupancy (msf_design). Konfiguratio on i systembild enligt Bild 22 nedan.

29 BILAGA 1, Design 29 (37) Bild 22

30 Det går inte att visa bilden för tillfället. Stadsfastigheter BILAGA 1, Design 30 (37) Trendfönster/Realtidstrend Trenduppsättningar är självkonfigurerande med undantag för många undersystem, ProcessAnalystt har en begränsning på 30 samtidiga trendpennor Trendfönstret (ProcessAnalyst) söker efter konfigurerade trendpennor när fönstrett öppnas. Automatisk sökning sker på valt system, dvs. öppnas trend på 5601-GT51 visas alla tender som passar 1001_A 5601* i trendfönstret, alla trender som passar 1001_A_5601_GT51* markeras, samt alltid utegivaren. Vid mer än 30 trendpennot or krävs en s.k. PAV fil för att välja a ut relevanta trender, denna skapas av integratören per systembild. Välj trend för ett objekt i bilden. Öppna msf_mall.pav i process anlyst för att få standard nställningar, lägg till Trend Tag förr utetemperatur först, f sedann relevanta TrendTags som finns på aktuell sida. Avmarkera alla trendpennor utom utetemperaturen och spara filen med samma namn som systembilden. Bild 23 Bild 24

31 BILAGA 1, Design 31 (37) Skapa variable-fil. Välj realtidstrend på ett objekt. Öppna msf_mall var.pav i processanlyst för att få standard inställningar, lägg till Variable tags som tillhörr aktuell systembild. Avmarkera alla pennor och spara filen med samma namn som systembildenn med tillägget _Var. Navigering och konfiguration Konfiguration av Citect-pages(bilder) i menyträd sker i realtid via ett Citect-formulär. Sidregistrering När nya sidor tillkommer i Citect länkas dessa i navigationsträdet. Välj bildd (Select page) genom att trycka CTRL-P. Då bild är vald, öppnas samregistrerings dialogen genom att trycka CTRL-R.. Dialogruta enligt nedan visas: Bild 25 Byggnadsnummer (objektsnummer + byggnad), sidnamn i Citect samt beteckning (som visas i trädet) anges i fälten för detta. Sidtypen anges som 1-9 enligt tabellen nedan. 2 VS Värmesystem Visas i trädet enligt 3 VENT Ventilation följande ordning och 4 VV Varmvatten färger i runtime 6 KYLA Kylaa 7 ÖVRIGT Övriga system - Värme - Varmvatten 8 EL Belysning - Ventilation 9 MEDIA Mätare - Kyla 10 PLAN Planritning - El, Belysning - Media - Övrigt

32 BILAGA 1, Design 32 (37) Aktiv anger om sidan skaa vara aktiv, dvs. synligg i alla träd. Dotter anger att sidan ska placeras under huvudsida, dettaa gäller efterbehandlingszoner mm och sidan måste heta exakt som sin förälder kompletterat med ex _EB i slutet. När sidan är färdigregistrerad sparas sidan genom Ny sida. Processen kan avbrytas via Avbryt. Lägg till fler sidor genom att aktivera CTRL-R igen och välj Spara Som ändra ä uppgifter. När registreringarna är klara aktivera CTRL-R igen och tryck Bygg träd trädet byggs och efter ca 40 sek är det d färdigt. För att se nya sidorr tryck Sidaa upp för att uppdateraa,därefter ska den nya bilden finnas tillgänglig i trädet. Ändra befintliga registreringar Om CTRL-R aktiveras på en redan egistrerad bild fylls fälten i automatiskt. Genom att navigera till en redan registrerad bild kan uppgifter ändras, bilden avaktiveras samt sparas som en annan bild för att återvinnaa inmatningar. Bild 26 Ändringshistorik Alla ändringar som görs i trädregistreringen sparas i en ändringslogg tillsamman med tidsmarkering och signatur påå den som ändrat. Loggen kan visas genom knappen [ Rev log]. Logboken visass i ett nytt fönster: Bild 27

33 BILAGA 1, Design 33 (37) Generell trädfunktion Trädet hämtar uppgifter från fastighetsdatabasenn Xpand, bland annat adress, funktionn och driftoperatör inhämtas. Trädd byggs automatiskt och kopplas till objektnummer och husnummer. Generellt är strukturen baserad på sorteringsnivå, objektnivå och husnivå, därefter r listas de system upp som finns tillgängliga. Bild 28 Noderna Fastighetsöversikt och Husöversikt skapas automatiskt och pekar på dels fastighetsöversikten ex 1012, Husöversikten pekar på husöversikten ex 1012_A. Navigering i trädstruktur Systemen läggs automatiskt upp enligt följande grupper g ochh ordning. - Värme - Varmvatten - Ventilation - Kyla - El, Belysning - Media - Övrigt Bild 29

34 BILAGA 1, Design 34 (37) Trädstruktur Bild 30

35 BILAGA 1, Design 35 (37) EXEMPELBILDER Fastighetsöversikt Bild 31 Husöversikt Bild 32

36 BILAGA 1, Design 36 (37) Mediabild Bild 33 Kyla Bild 34

37 BILAGA 1, Design 37 (37) Ventilation Bild 35 Värme Bild 36
