1 Stadsfastigheter Överordnat SCADA system BILAGA 1 Malmö stad Design FÖRFRÅGNINGSUNDERLAG Version 2016 : Antal sidor: 36 Utfärdat av Stadsfastigheter

2 (ÖS) BILAGA 1, Design 2 (36) INNEHÅLLSFÖRTECKNING ALLMÄNT 3 INTEGRATION 3 PROJEKT, UTVECKLINGSMILJÖ 6 KOMMUNIKATIONSPROJEKT 11 RUN PROJEKT 11 INCLUDE PROJEKT 11 EXEMPELBILDER 34

3 (ÖS) BILAGA 1, Design 3 (36) ALLMÄNT Syftet med detta dokument är att informera om det integrationsarbete som ska utföras till Malmö stad, Stadsfastigheter och att informera om aktuell SCADA systemmiljö. MSF_Design är en anpassning/vidareutveckling av Ramverk FLEXFAS. Denna struktur i mjukvara tillser att uppdateringar i FLEXFAS inte påverkar Includeprojekt. Malmö stad, Stadsfastigheter benämns i detta dokument med Stadsfastigheter. Aktuell version av Citect SCADA är 7.40 SP1. Citect SCADA benämns Citect i detta dokument. INTEGRATION Allmänt Aktörers tillgång till servrar, klienter och utvecklingsmiljö för Citect hanteras av systemförvaltaren. Citect Servrar Systemet är uppbyggt av en produktionsserver för kommunikation, larm/trend/rapport och flera servrar för kommunikation. Beroende på kommunikationsmetod ger Systemförvaltaren anvisningar till integratören om vilken server som ska användas i det aktuella projektet. Citect Klienter Klientaccess sker via Citrix och hanteras av Stadsfastigheter. Citect utvecklingsmiljö All utveckling sker i Stadsfastigheters utvecklingsmiljö för Citect. Citect är konfigurerad för en parallell utvecklingsmiljö med möjlighet att skapa och egenprova nya projekt. Utvecklingsmiljön innefattar en server där endast en integratör åt gången har tillträde för att konfigurera Citectprocesser samt Piigab OPC för mätare. Beställaren förbehåller sig rätten att införa tidstilldelning till denna i framtiden om det skulle bli nödvändigt Fördefinierade projekt _FlexFasCom Konfiguration av kommunikation med enheter _FlexFasStand Definition av templates, genies, symboler etc. MSF_design _FlexFasRun Definition specifika tillägg. Run-projekt

4 (ÖS) BILAGA 1, Design 4 (36) Drifttagning Allmänna instruktioner Integratören Delar av projektet kan utföras offline och således utanför tidsram, såsom upprättande av taglistor, förbereda kommunikationsinställningar, etc. Bildritning och liknande utförs i utvecklingsmiljön för att minimera risken för versionskonflikter. Filer som kan bearbetats offline är t.ex. variable.dbf, trend.dbf, digalm.dbf. Under pågående garantitid för ett integrationsprojekt, ansvarar entreprenören för sitt utförda arbete. Projektoriginalet ska säkerhetskopieras till lokal dator av integratören.

5 (ÖS) BILAGA 1, Design 5 (36) Följande rutiner och ordningsföljd gäller: 1. Ny OPC-Server installeras eller befintlig konfigureras. 2. Nya kommunikationsenheter konfigureras i Citect utvecklingsserver. Ansvar/utförande Systemförv. Integratör 3. Säkerställer att tillräcklig X information om objektet inhämtats, såsom entreprenadområde och översiktbild. 4. Tag databaser för Includeprojektet skapas (variable.dbf, xxxalarm.dbf och trend.dbf). Gällande larmkategori ska dessa anges som AL, BL och EL. 5. Projektspecifik mätdatafil upprättas för M-Bus mätare, detta utförs av integratören i M-Bus Explorer på utvecklingsservern. 6. Resterande arbete med Includeprojekt utförs och egenprovas i respektive integratörs utvecklingsmiljö. 7. Systemförvaltaren granskar Includeprojektet, efter det att projektet klarmarkerats i FlexStart. Klarmarkering skaska ske minst 1v innan publicering. 8. Integratören åtgärdar eventuella fel efter granskning. X 9. Steg 5 och 6 upprepas tills systemförvaltaren godkänner arbetet. X X 10. Överflyttning till produktionsmiljö sker, inklusive migrering av mätdatafil samt alarmusträd och cistatus, se bilagor. 11. Konfiguration av FlexTime. X 12. Includeprojektet är nu föremål för entreprenadbesiktning. BM X 13. Då entreprenadarbetena är godkända och eventuella fel är åtgärdade utförs projekthantering att aktivera nya projektet. 14. Systemets drift verifieras. X X X X X X X X X

6 (ÖS) BILAGA 1, Design 6 (36) PROJEKT, UTVECKLINGSMILJÖ Utvecklingsmiljö för arbete med nya projekt tillhandahålls av systemförvaltaren. Utvecklingsmiljön utgörs dels av projekthanteringsprogrammet FlexStart, dels av Citects utvecklingsmiljö samt LibreOffice och MS Excel. Citects utvecklingsmiljö är kopplad till användarspecifika profiler, i en utvecklingsserver som är skild från produktionsmiljön. Integratörer har tillgång till utvecklingsservern och kan där uppdatera processer, konfigurera M-Bus OPC mm. Utvecklingsservern är kopplad till OPC servrarna och kan kommunicera med DDCer ute i anläggningarna under integrationsarbetet. Utvecklingsservern kan endast användas av en integratör åt gången. FlexStart FlexStart visar de projekt som ingår i integratörens profil samt de projekt som utvecklingsservern kör. Starta utveckling aktivera Citects utvecklingsverktyg mot integratörens profil. Anslut kopplar upp ett fjärrskrivbord mot utvecklingsservern så att Citects processer kan uppdateras, utvecklingsserverns Citect (med alla projekt som arbete pågår i) kan kompileras samt M- Bus OPCn kan uppdateras med nya mätare. Flytta knappen flyttar valt projekt till utvecklingsservern. Klar knappen meddelar systemförvaltaren att projektet är klart för flytt. Detta ska också meddelas via mail till citectadmin@malmo.se. I informationsfältet längst ner visas vilken integratör som är ansluten till utvecklingsservern och under tiden denna är upptagen av annan integratör visas detta genom att Anslut knappen är röd.

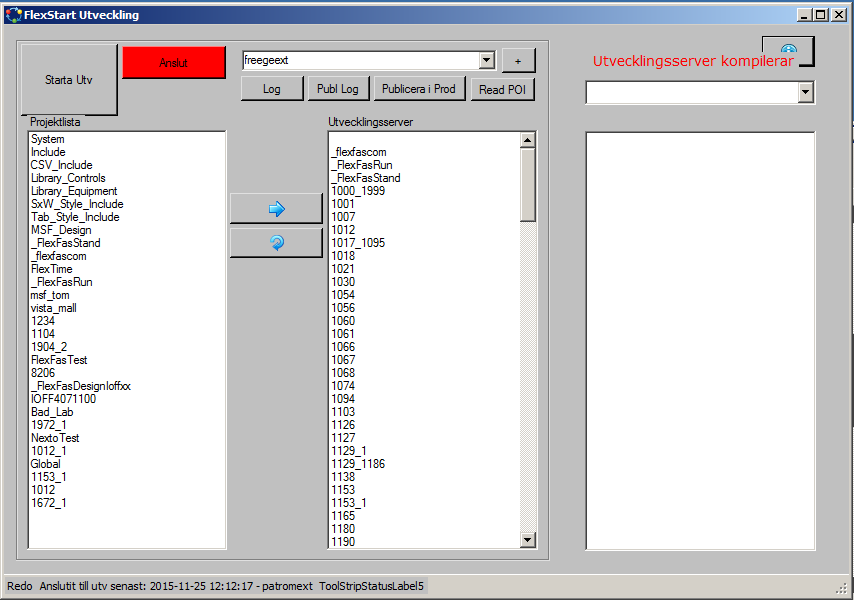

7 (ÖS) BILAGA 1, Design 7 (36) Bild 1 Via FlexStart är det möjligt att editera Citects databaser. Detta görs genom att välja projekt i rullgardinsmenyn till höger. Därefter kan man dubbelklicka på önskad databas som ska editeras så öppnas LibreOffice med den databasen. Utvecklingsserver Genom att ansluta till utvecklingsservern öppnas ett fjärrskrivbord där Citect Explorer är kopplad till utvecklingsserverns projektlista. När ett projekt är klart för avprovning och har flyttats in till servern via flytta knappen i Flexstart finns det tillgängligt i utvecklingsservern och kan kompileras in i denna (måste då läggas till i INCLUDED projects i FlexFas_run först).

8 (ÖS) BILAGA 1, Design 8 (36) Bild 2 När sedan Citect kompilerats och erforderliga ioservrar uppdaterats kan avprovning ske från utvecklingsmiljön i den egna profilen. D.v.s. ingen avprovning sker direkt i utvecklingsservern via fjärrskrivbord, eftersom det endast är en användare åt gången måste tiden för anslutning hållas nere till ett minimum så inte andra integratörer låses ute. När arbetet i utvecklingsservern är avslutat ska fjärrskrivbordet kopplas ner och Klar med servern anges. Bild 3

9 (ÖS) BILAGA 1, Design 9 (36) Citects Utvecklingsmiljö -Kommunikationsprojekt innehåller IODevices mot befintliga OPC-Servrar. -COM-projekt med IO, -Alarm och Trendserver unika för utvecklingsmiljön samt möjlighet att köra mot befintliga IOServers. -RUN-projekt -Unik Alarmus och Flextime finns installerade -DLL:er och ActiveX komponenter som ingår i skarp miljö finns installerade. -Mall-projekt för utveckling innehåller exempel på erforderliga översiktbilder samt exempel på systembilder. Bild 4

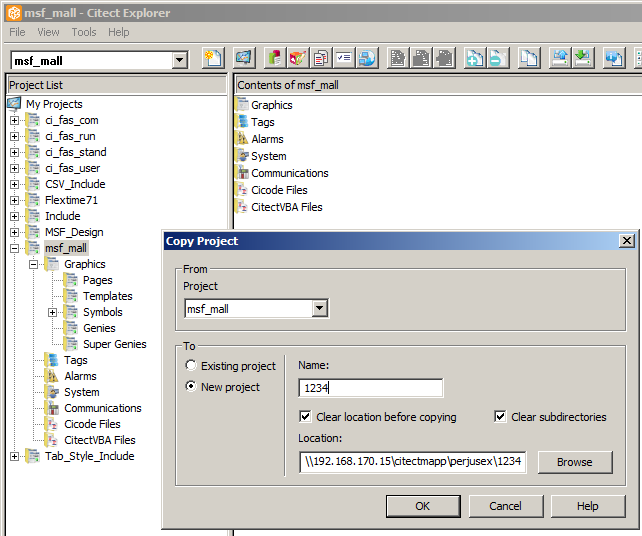

10 (ÖS) BILAGA 1, Design 10 (36) Integratören kopierar msf_tom, projekt och bygger upp sitt nya projekt samt utför egenprovning mot IOdevice i denna miljö. Bild 5 Garantiåtgärder i publicerade projekt Efter bedömning av systemförvaltaren kan fel åtgärdas i utvecklingsmiljön och därefter publiceras igen. Eventuella tillkommande administrationskostnader debiteras entreprenören. Arbetet med projektet sker via utvecklingsmiljön.

11 (ÖS) BILAGA 1, Design 11 (36) KOMMUNIKATIONSPROJEKT Kommunikationsprojekt har namnet ci_fas_com och innehåller IODevices mot drivers samt installerade OPCServrar. RUN PROJEKT Innehåller HOME sida: Bild 6 Det nya includeprojekt inkluderas i detta projekt. INCLUDE PROJEKT Befintligt Includeprojekt I de fall en entreprenad omfattar del av befintligt includeprojekt, benämns includeprojekt med Fastighetnummer samt _index. Include projekt numreras av systemförvaltaren. Sammanslagning av delprojekt till huvudprojektet ombesörjs av systemförvaltaren när garantitid löpt ut. Exempel benämning = befintligt includeprojekt 1012_1 = includeprojektnamn för ny del i befintligt includeprojekt. Includeprojekt vid ny anläggning Nytt projekt skapas av integratören, genom att kopiera msf_tom.

12 (ÖS) BILAGA 1, Design 12 (36) Benämning bilder OBJEKTSNUMMER, enl. Stadsfastigheter objektsnummer Ex BYGGNADSBETECKNING, enl Stadsfastigheter byggnadsbeteckning (A,B..). Ex 1012_A SYSTEMBETECKNING, enligt _flödesbild. Ex. 1012_A_5701 Variable Tags Fastighetsbeteckningar som ska användas, inhämtas från Stadsfastigheter i det aktuella projektet. Uppbyggnad: OBJEKT_BYGGNAD_SYSTEM_KOMPONENT_FUNKTION OBJEKT BYGGNAD SYSTEM KOMPONENT 4 siffror, enl. Stadsfastigheter Objektsnummer 1 bokstav, enl. Stadsfastigheter byggnadsbeteckning Bef. beteckningssystem alt. Förfrågningsunderlag Bef. beteckningssystem alt. Förfrågningsunderlag FUNKTION Enligt FlexFas (Bilaga 2) Ex. 1012_A_5701_GT11_PV Indikeringar eller larmsignaler som saknar direkta system- eller komponentbeteckningar och inte finns i Stadsfastigheters beteckningsstandard, (Ex. eventuella automatsäkringar, motorskydd, omkopplare etc.) benämns med rimlig beteckning för att bibehålla strukturen på Variable Tags. Kommentarer ska alltid finnas och anges i Comment-fält. Kommentarens längd anpassas efter popuprutor i FlexFas. Enhetliga skalor och decimaler anges. Skalspannet är komponentens normala (rimliga) arbetsområde.

13 (ÖS) BILAGA 1, Design 13 (36) Exempel: Temperaturer: Luftbehandling 0,0-40,0 C Värmesystem 0,0-100,0 C Tappvatten 0,0-80,0 C Utetemperatur -40,0-40,0 C Analog utsignal: Ventilställdon 0-100% Spjällställdon 0-100% Utsignal frekv.omf % Tryck: Luftbehandling CO2 Mätning: Luftbehandling Fukt: Relativ Absolut 0-nnnn Pa ppm %rh 0-10 g/kg Värden (mät- och börvärden) som presenteras ska inneha nedan upplösning: Typ Antal decimaler Enhet Temperatur: 1 C Diff. tryck VS/KB: 1 kpa Tryck (statiskt kanaltryck) luft: 0 Pa Flöde luft: 2 m 3 /s Luftkvalitet: 0 ppm Hastighet: 1 m/s Belysning (illuminans): 0 lux Utsignal (AU): % Verkningsgrad (η): % Volym vatten: 3 m 3 Volym olja: 3 m 3 Energi (mediamätare, värme/el): 0 kwh Energi (mediamätare, värme/el): 3 MWh Effekt (mediamätare, värme/el): 2 kw Effekt (mediamätare, värme/el): 3 MW Flöde vatten (mediamätare värme): * l/s

14 (ÖS) BILAGA 1, Design 14 (36) * Presentera mätarens högsta möjliga upplösning i l/s eller upplösning specifikt enligt förfrågningsunderlag. Enheter för tid ska utföras enligt: s min tim sekunder minuter timmar Rimlighetskontroll av presenterade värden ska utföras i samband med egenprovning. Alarm Tags Larmnamn eller Alarm Tag Name är ID på larmpunkter, och har samma namn (Name) som variabelnamnet. Alarm Tags konfigureras med Privilege två (2). Areor (entreprenadområde) för resp. anläggning är fördefinierade, se bilaga 4. Larmkategori (Category) är fördefinierade i include-projekt MSF_Design under system/labels. AL A-Larm larm skickas alltid BL B-Larm larm skickas ej EL E-larm (energilarm) larm skickas dagtid SL S-Larm (speciallarm) larm skickas alltid Vidaresändning av larm skiljer sig mellan olika Areor (entreprenadområden). Information om entreprenadområden fås i respektive entreprenad eller av systemförvaltaren.

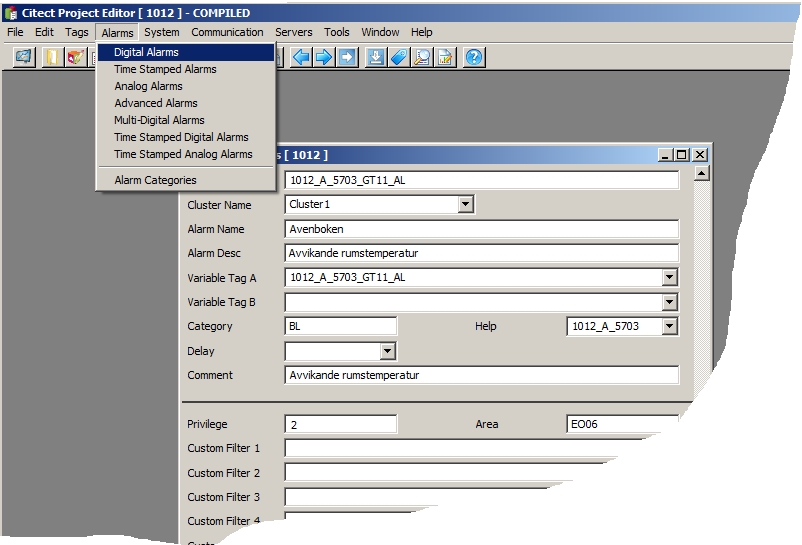

15 (ÖS) BILAGA 1, Design 15 (36) Fält som visas/används vid larm-presentation Förklarande text på varje alarmtag ska anges i Comment-fältet. Texten ska vara beskrivande och innehålla specifikation på vad larmet innebär. Sidreferens ska alltid läggas i Help fältet, detta för att Gå till sida funktionen i larmvyn ska fungera. Alarm Tags Kommunikationsfel DDC Om inte IODevice offline finns som tag i OPC-Server, skapas en tag för OPCQuality (Se Timestamp and quality support i Citect Driver Help för OPC) för respektive IODevice. Larm för DUC-Offline skapas i resp. include-projekt under Advanced Alarms med fördröjning 30 minuter. För IODevices mot Citectdriver, använd Cicode funktion IODeviceInfo( )

16 (ÖS) BILAGA 1, Design 16 (36) Bild 7

17 (ÖS) BILAGA 1, Design 17 (36) Alarmus konfiguration Menyträdet i Alarmus går till Hus nivå. Bild 8 Menyträdstruktur för nytt projekt skapas genom att lägga till projektdata i fil TreeViewItems.ini via anteckningar. Filen ligger i respektive integratörs profil ex: Y:\Profiler\freegeex\TreeViewItems.ini. Filens innehåll migreras av systemadministratören vid publicering. [TreeViewItems] 10 = =1012 Avenboken 1012_A=1012 Hus A 12= Objektsnr. serier Objekt 1253 Klartext Byggnad i anläggning 1253_A Klartext 1253=1253 Oxievångs fsk 1253_A=1253 Hus A

18 (ÖS) BILAGA 1, Design 18 (36) DDC kommunikation och konfiguration DDC kommunikationsstatus är åtkomlig på från alla sidor via navigationsknapp Bild 9 Uppgifter för resp IODevice finns i fil Citree.ini placerad i integratörens profil, t.ex. Y:\Profiler\freegeex. Filen redigeras med notepad. Skriv in uppgifter enligt exempel nedan och spara fil. Filens innehåll migreras av systemadmin, skriv över de sektioner som finns i filen. [TreeObjects] 1,2,3,4,5=1,,sfastigheter. 1253=1,,1253_A Oxievång Förskola 1253_A_01=1,0, 1253_A_DDC1 TwinCATOpcServer [1253_A_01] Allmänt: Ventilation, värme Anläggningsnummer Klartext objekt IODevice Klartext IODevice Ny Sektion med samma namn som IODevice ovan

19 (ÖS) BILAGA 1, Design 19 (36) Placering: Fläktrum pl.1 Fabrikat: Beckhoff PLC via TwinCATOpcServer Installatör: Bef. Integratör : Företag, Namn, tel. [url] 1253_A_DDC1 TwinCATOpcServer= Samma namn som Klartext IODevice ovan Infosida DDC utrustning

20 (ÖS) BILAGA 1, Design 20 (36) Trend Tags Trend Tags konfigureras med Privilege ett (1). Areor (se Bilaga 4) för resp. anläggning är fördefinierade. Mapp för historik [Citect_trend] i File Name-fält, är fördefinierad i include-projekt _FlexFasstand. Klartextkommentar ska anges i Comment-fält med vad värdet avser. Ex. Tillufttemperatur före/efter VVX, etc., Frysvaktstemperatur, Frånlufttryck, Tillufttemperatur börvärde, etc. Gällande ex.vis rumstemperaturer ska även rum/beteckning framgå. Denna text ärvs även till Process Analyst i comment-fältet. Rimlighetskontroll av trendade värden ska utföras i samband med egenprovning. Trender med intervallet 1 minut ska ske för följande punkter, då inget annat anges: - Samtliga givare ska förses med trend - Samtliga analoga in- och utgångar ska förses med trend - Närvarogivare - Samtliga effekter och flöden ska trendas var 30:e sekund - Styrda objekt (TF/FTX system) vilka inte är bestyckade med tryckgivare, ska förses med trend. Lagring av mätdata ska ske i månadsfiler i 14 månader - Information om övriga mätpunkter som ska trendas utöver ovan angivna återfinns i förfrågningsunderlaget. - Arbetsområden för respektive penna (Variabletag) ska skalas och anpassas till aktuella förutsättningar.

21 (ÖS) BILAGA 1, Design 21 (36) Grafik Allmänt Include projekt med projekt ID och msf_design finns med i utvecklingsmiljön, använd projektet msf_tom. Fastighetsöversikt För varje objekt ska det finnas en fastighetsöversikt som har samma namn som objektet. Fastighetsöversiktens flygfoto tillhandahålls av beställaren. Fastighetsöversikten ska sparas i det gemensamma includeprojektet GLOBAL (detta projekt är gemensamt för utveckling och produktionsmiljön och behöver inte publiceras) Bild 10 I översikten ska knappytor konfigureras så att hopp sker till respektive husöversikt. Använd genien yta_hus.

22 (ÖS) BILAGA 1, Design 22 (36) Processbild Välj template User defined/ normal_1600*900 i MSF_Design och skapa en ny sida i include-projektet. Skriv in bildhuvudtext enligt nedan. Argument till flextime för vilken tidkanal som ska öppnas Bildnamn eller cicodefunktion för inställningspopup. Bildnamn ska börjar med! och anropad cicodefunktion ska föregås av ett? -tecken. Tag till gemensam utetemperatur för bilden, fördefinieras i trendvyer. Bildnamn eller cicodefunktion för manöverpopup. Bildnamn ska börjar med! och anropad cicodefunktionskall föregås av ett? -tecken. Manövertag Objektnummer Används bland annat som sökväg för dokument mm Bild 11 IODevice namn anges enligt DDC Id, Fabrikat, Kommunikations Protokoll, Apparatskåp

23 (ÖS) BILAGA 1, Design 23 (36) Kommunikationsstatus Ange tagnamn för OPCQuality Bild 12 alternativt Ange iodevicenamn eller iodevice nummer för dll baserade drivers. Bild 13 Bilduppbyggnad Navigationsknapp ska finnas för efterbehandlingssystem och försörjande system enligt Bild 14. Bild 14 Utetemperatur uppe till höger ska alltid finnas på processbild. - och larmindikering relevanta för systemet visas ovan till vänster på rad och ska börja med första indikeringen ska placeras i position Y-100, X-330. ska visas för: Serviceomkopplare Nödstopp Sommar/Vinterdriftfall Tidkanalsstatus Pumpmotionering

24 (ÖS) BILAGA 1, Design 24 (36) Centralt Brandlarm Inbrottslarm Nattsänkning Nattkyla/Nattuppvärmning OVK Omkopplare Bild 15 Serviceomkopplare definieras som grå vid normal drift, rött när omkopplare i läge service [light_red_basic]. Text: Serviceomkopplare Nödstopp ventilation definieras som grå vid normal drift, rött när larm är aktivt. Text: Nödstopp all ventilation. Manuell drift definieras som grå vid normal drift, röd när manuell drift är aktiverad [light_red_basic]. med handsymbol. Text: Manuell Drift. OVK-Läge definieras som grå vid normal drift, röd i OVK läge [light_red_basic]. Text: OVK-läge aktivt. Övriga status/larm indikeringar Övriga statusindikeringar och larmindikeringar som kan kopplas till objekt i bild placeras vid objektet, detta gäller exempelvis: Värmeläckage SV (Endast äldre system, utgår i framtida projekt) Summalarm värmeväxlare/låg verkningsgrad värmeväxlare Brandspjällsmotionering Avfrostning VVX Avfrostning VP

25 (ÖS) BILAGA 1, Design 25 (36) Bild 16 Bild 17 Om bild innehåller flera system (ex varmvatten och värme) ska komponentbeteckningen föregås av systemnamn. Bild 18

26 (ÖS) BILAGA 1, Design 26 (36) Differenstemperatur ska presenteras med svart ram och förklarande text. Pumpstopp och dämpning visas som inställning på pump (objektsorienterat). Separata inställningar för respektive grupp (rad, golvvärme och hetvatten) Momentan och dämpad utetemperatur ska visas i bild. Bild 19 Värme och kylbatterier ska alltid ritas motströmskopplade. Betjäningsområde ritas som vit rektangel med rumsnummer eller text ner till vänster för enskilda rum och text placeras vid tillopp/retur pil. Bild 20

27 (ÖS) BILAGA 1, Design 27 (36) Färgstandard Kanaler och rör i bilder ska följa färgstandarden för FlexFas enligt bilaga 2, kapitel 5.1. Nedan följer några förtydliganden angående användningsområde: Benämning Namn i FlexFas Beskrivning Köldbärare pipe_chilled_water Avser kylt vatten från kylmaskin Kylmedel pipe_cooler_01 Avser glykolblandat vatten, exempelvis slutna kretsen i ett vätskeburet återvinningssystem eller kondensorkretsen på en kylmaskin. Köldmedium pipe_cooler_02 Funktionstexter Avser freon. Funktionstexter benämns lika som systembilden i Citect. Filerna ska enbart innehålla motsvarande system som Citectbilden. Funktionstexter levereras i MS Word-format och i PDF-format. Filerna läggs i mapp (genväg finns på integratörsskrivbordet): \\ \CitectMapp\Data\Citect_doc\fastighet\ Närvarogivare I system där närvaroindikering finns, konfigureras trend med samplingstid 1 min på närvaroindikering. Genie som ska användas i systembild är ci_fas_sensor/room_occcupancy (msf_design). Konfiguration i systembild enligt Bild 21 nedan.

28 (ÖS) BILAGA 1, Design 28 (36) Bild 21

29 (ÖS) BILAGA 1, Design 29 (36) Trendfönster/Reatltidstrend Trenduppsättningar är självkonfigurerande med undantag för många undersystem, ProcessAnalyst har en begränsning på 30 samtidiga trendpennor Trendfönstret (ProcessAnalyst) söker efter konfigurerade trendpennor när fönstret öppnas. Automatisk sökning sker på valt system, dvs. öppnas trend på 5601-GT51 visas alla tender som passar 1001_A_5601* i trendfönstret, alla trender som passar 1001_A_5601_GT51* markeras, samt alltid utegivaren. Vid mer än 30 trendpennor krävs en s.k. PAV fil för att välja ut relevanta trender, denna skapas av integratören per systembild. Välj trend för ett objekt i bilden. Öppna msf_mall.pav i process anlyst för att få standard inställningar, lägg till Trend Tag för utetemperatur först, sedan relevanta TrendTags som finns på aktuell sida. Avmarkera alla trendpennor utom utetemperaturen och spara filen med samma namn som systembilden. Bild 22 Bild 23

30 (ÖS) BILAGA 1, Design 30 (36) Skapa variable-fil. Välj realtidstrend på ett objekt. Öppna msf_mall_var.pav i processanlyst för att få standard inställningar, lägg till Variable tags som tillhör aktuell systembild. Avmarkera alla pennor och spara filen med samma namn som systembilden med tillägget _Var. Navigering och konfiguration Konfiguration av Citect-pages(bilder) i menyträd sker i realtid via ett Citect-formulär. Sidregistrering När nya sidor tillkommer i Citect länkas dessa i navigationsträdet. Välj bild (Select page) genom att trycka CTRL-P. Då bild är vald, öppnas samregistrerings dialogen genom att trycka CTRL-R. Dialogruta enligt nedan visas: Bild 24 Byggnadsnummer (objektsnummer + byggnad), sidnamn i Citect samt beteckning (som visas i trädet) anges i fälten för detta. Sidtypen anges som 1-9 enligt tabellen nedan. 2 VS Värmesystem 3 VENT Ventilation 4 VV Varmvatten 6 KYLA Kyla 7 ÖVRIGT Övriga system 8 EL Belysning 9 MEDIA Mätare 10 PLAN Planritning Visas i trädet enligt följande ordning och färger i runtime - Värme - Varmvatten - Ventilation - Kyla - El, Belysning - Media - Övrigt

31 (ÖS) BILAGA 1, Design 31 (36) Aktiv anger om sidan ska vara aktiv, dvs. synlig i alla träd. Dotter anger att sidan ska placeras under huvudsida, detta gäller efterbehandlingszoner mm och sidan måste heta exakt som sin förälder kompletterat med ex _EB i slutet. När sidan är färdigregistrerad sparas sidan genom Ny sida. Processen kan avbrytas via Avbryt. Lägg till fler sidor genom att aktivera CTRL-R igen och välj Spara Som ändra uppgifter. När registreringarna är klara aktivera CTRL-R igen och tryck Bygg träd trädet byggs och efter ca 40 sek är det färdigt. För att se nya sidor tryck Sida upp för att uppdatera,därefter ska den nya bilden finnas tillgänglig i trädet. Ändra befintliga registreringar Om CTRL-R aktiveras på en redan registrerad bild fylls fälten i automatiskt. Genom att navigera till en redan registrerad bild kan uppgifter ändras, bilden avaktiveras samt sparas som en annan bild för att återvinna inmatningar. Bild 25 Ändringshistorik Alla ändringar som görs i trädregistreringen sparas i en ändringslogg tillsamman med tidsmarkering och signatur på den som ändrat. Loggen kan visas genom knappen [Rev log]. Logboken visas i ett nytt fönster: Bild 26

32 (ÖS) BILAGA 1, Design 32 (36) Generell trädfunktion Trädet hämtar uppgifter från fastighetsdatabasen Xpand, bland annat adress, funktion och driftoperatör inhämtas. Träd byggs automatiskt och kopplas till objektnummer och husnummer. Generellt är strukturen baserad på sorteringsnivå, objektnivå och husnivå, därefter listas de system upp som finns tillgängliga. Bild 27 Noderna Fastighetsöversikt och Husöversikt skapas automatiskt och pekar på dels fastighetsöversikten ex 1012, Husöversikten pekar på husöversikten ex 1012_A. Navigering i trädstruktur Systemen läggs automatiskt upp enligt följande grupper och ordning. Bild 28 - Värme - Varmvatten - Ventilation - Kyla - El, Belysning - Media - Övrigt

33 (ÖS) BILAGA 1, Design 33 (36) Trädstruktur Bild 29

34 (ÖS) BILAGA 1, Design 34 (36) EXEMPELBILDER Fastighetsöversikt Bild 30 Husöversikt Bild 31

35 (ÖS) BILAGA 1, Design 35 (36) Mediabild Bild 32 Kyla Bild 33

36 (ÖS) BILAGA 1, Design 36 (36) Ventilation Bild 34 Värme Bild 35
