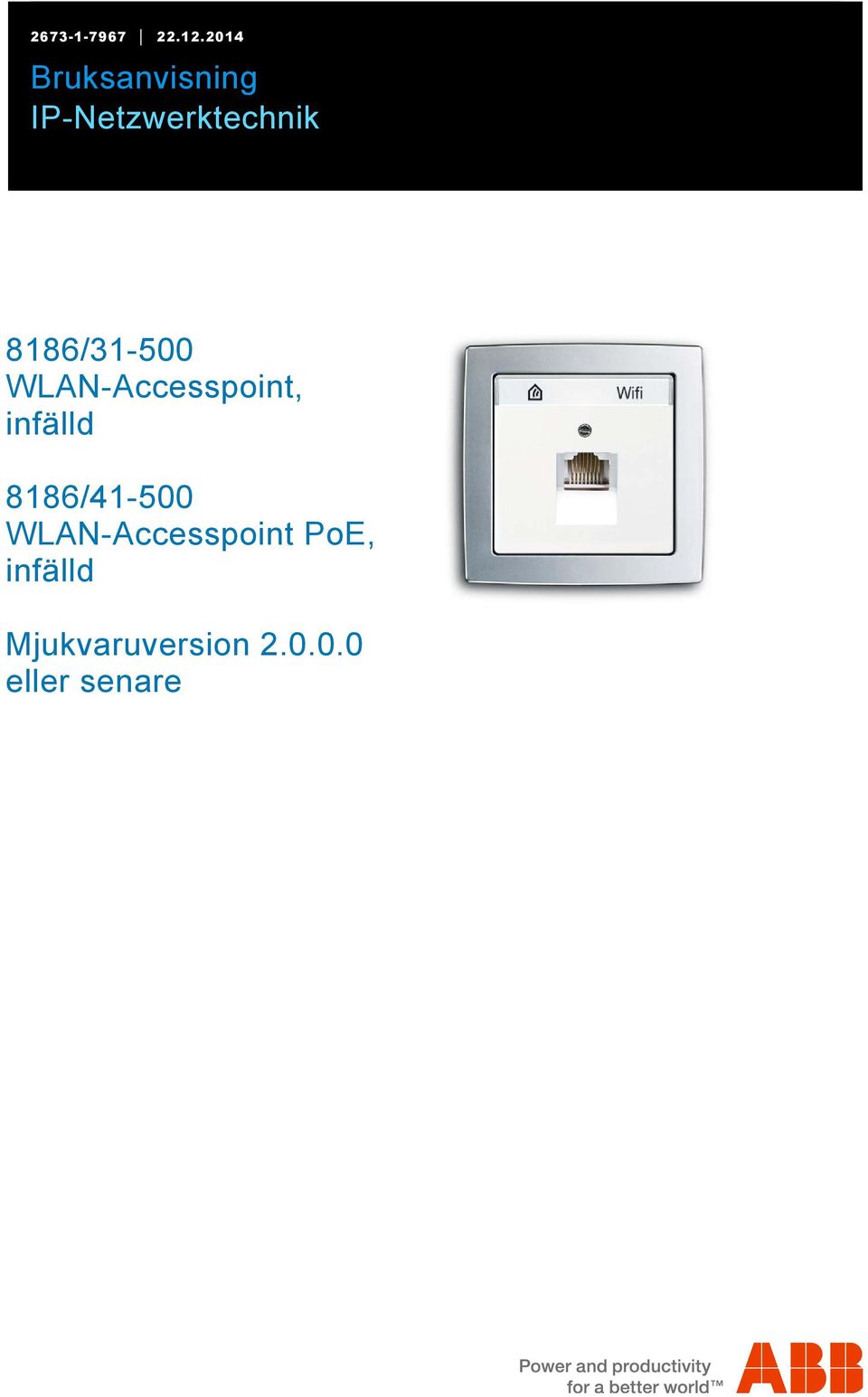

1 Pos: 2 /Layout bis /Online-Dokumentation (+KNX)/Titelblätter/Sonstige Bereiche/Titelblatt - @ 1 === Ende der Liste für Textmarke Cover === Bruksanvisning 8186/ WLAN-Accesspoint, infälld 8186/ WLAN-Accesspoint PoE, infälld Mjukvaruversion eller senare

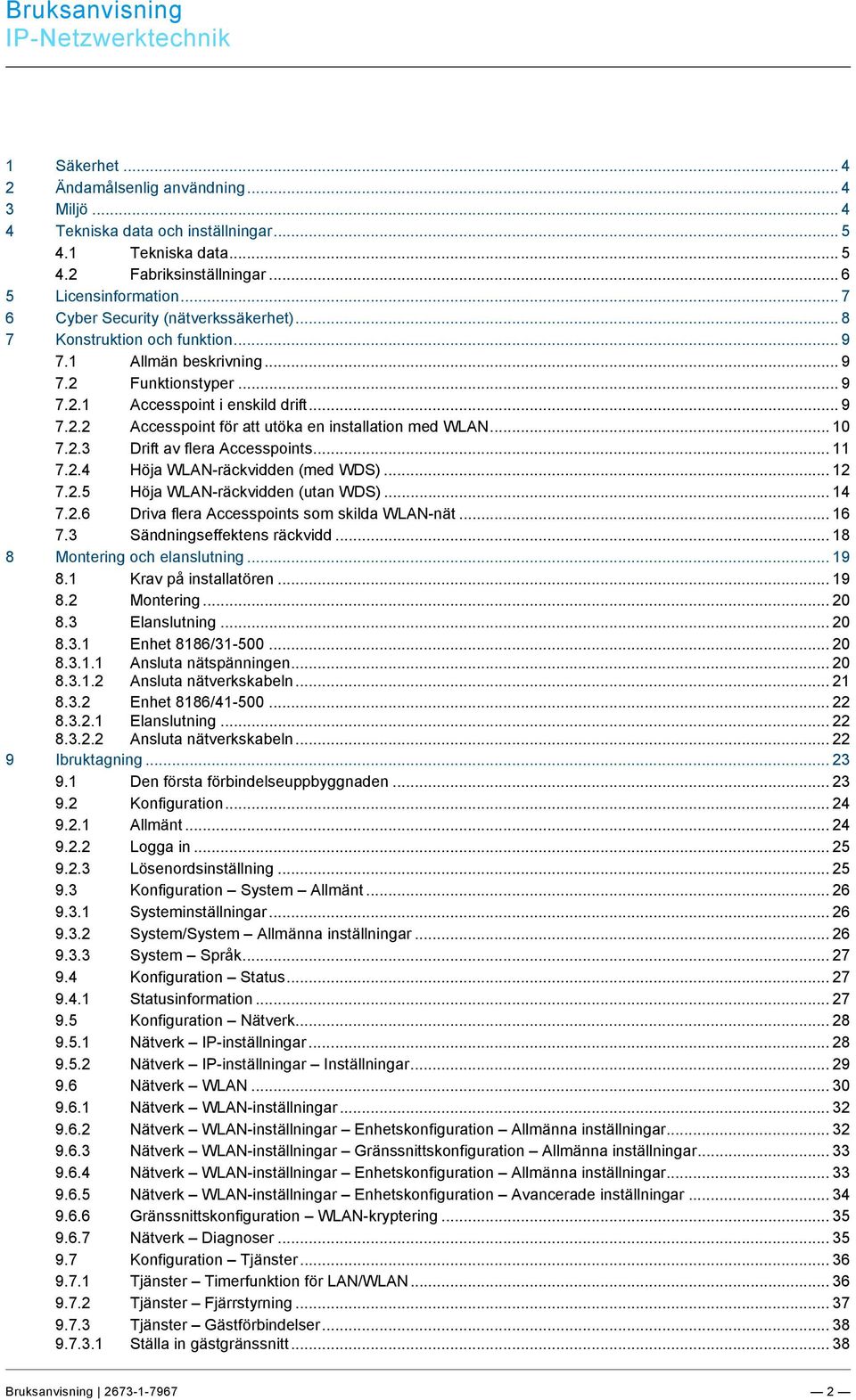

2 Pos: 4 /Layout bis /Online-Dokumentation (+KNX)/Inhaltsverzeichnis (--> Für alle Dokumente @ 1 Bruksanvisning 1 Säkerhet Ändamålsenlig användning Miljö Tekniska data och inställningar Tekniska data Fabriksinställningar Licensinformation Cyber Security (nätverkssäkerhet) Konstruktion och funktion Allmän beskrivning Funktionstyper Accesspoint i enskild drift Accesspoint för att utöka en installation med WLAN Drift av flera Accesspoints Höja WLAN-räckvidden (med WDS) Höja WLAN-räckvidden (utan WDS) Driva flera Accesspoints som skilda WLAN-nät Sändningseffektens räckvidd Montering och elanslutning Krav på installatören Montering Elanslutning Enhet 8186/ Ansluta nätspänningen Ansluta nätverkskabeln Enhet 8186/ Elanslutning Ansluta nätverkskabeln Ibruktagning Den första förbindelseuppbyggnaden Konfiguration Allmänt Logga in Lösenordsinställning Konfiguration System Allmänt Systeminställningar System/System Allmänna inställningar System Språk Konfiguration Status Statusinformation Konfiguration Nätverk Nätverk IP-inställningar Nätverk IP-inställningar Inställningar Nätverk WLAN Nätverk WLAN-inställningar Nätverk WLAN-inställningar Enhetskonfiguration Allmänna inställningar Nätverk WLAN-inställningar Gränssnittskonfiguration Allmänna inställningar Nätverk WLAN-inställningar Enhetskonfiguration Allmänna inställningar Nätverk WLAN-inställningar Enhetskonfiguration Avancerade inställningar Gränssnittskonfiguration WLAN-kryptering Nätverk Diagnoser Konfiguration Tjänster Tjänster Timerfunktion för LAN/WLAN Tjänster Fjärrstyrning Tjänster Gästförbindelser Ställa in gästgränssnitt Bruksanvisning

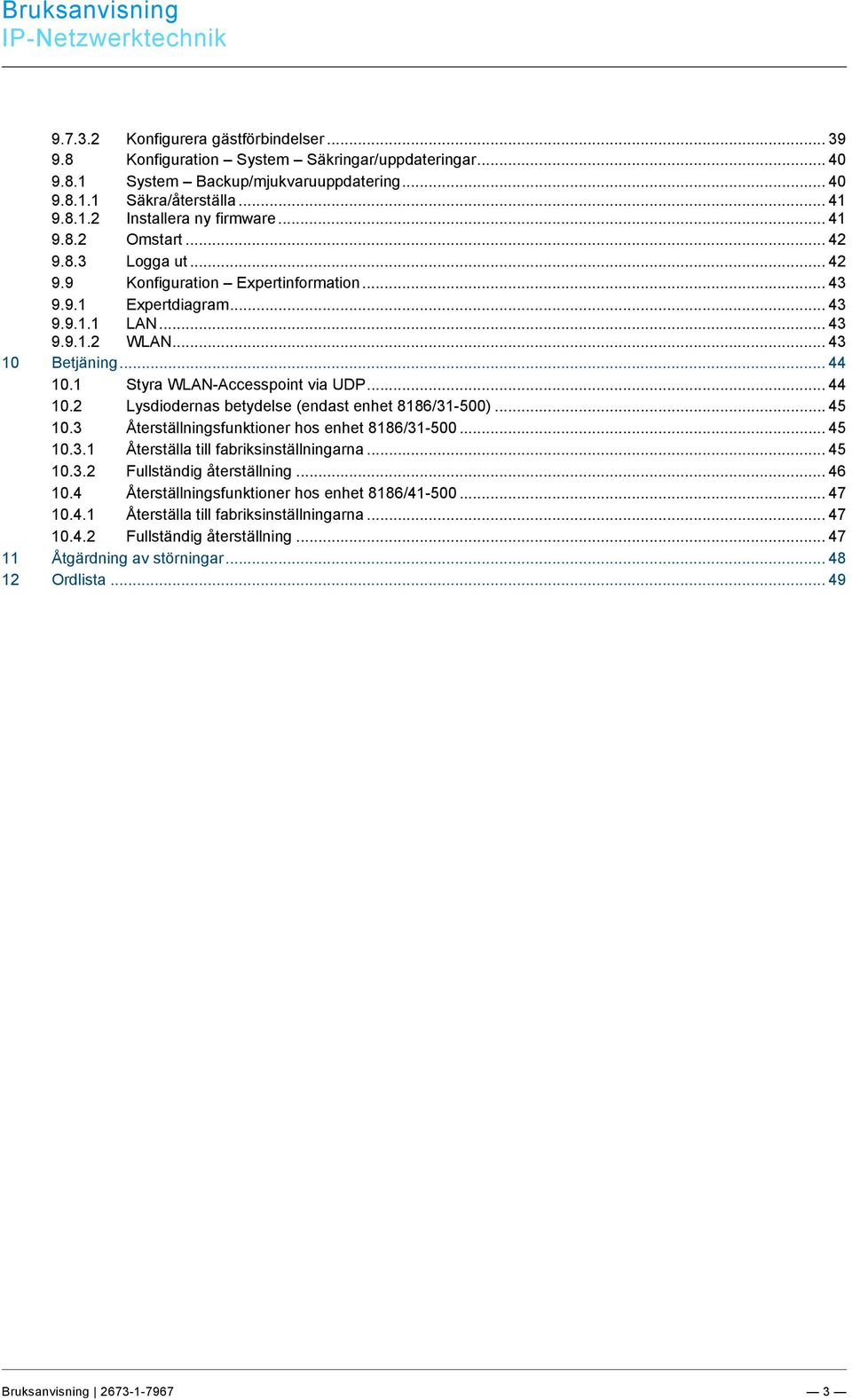

3 === Ende der Liste für Textmarke TOC === Bruksanvisning Konfigurera gästförbindelser Konfiguration System Säkringar/uppdateringar System Backup/mjukvaruuppdatering Säkra/återställa Installera ny firmware Omstart Logga ut Konfiguration Expertinformation Expertdiagram LAN WLAN Betjäning Styra WLAN-Accesspoint via UDP Lysdiodernas betydelse (endast enhet 8186/31-500) Återställningsfunktioner hos enhet 8186/ Återställa till fabriksinställningarna Fullständig återställning Återställningsfunktioner hos enhet 8186/ Återställa till fabriksinställningarna Fullständig återställning Åtgärdning av störningar Ordlista Bruksanvisning

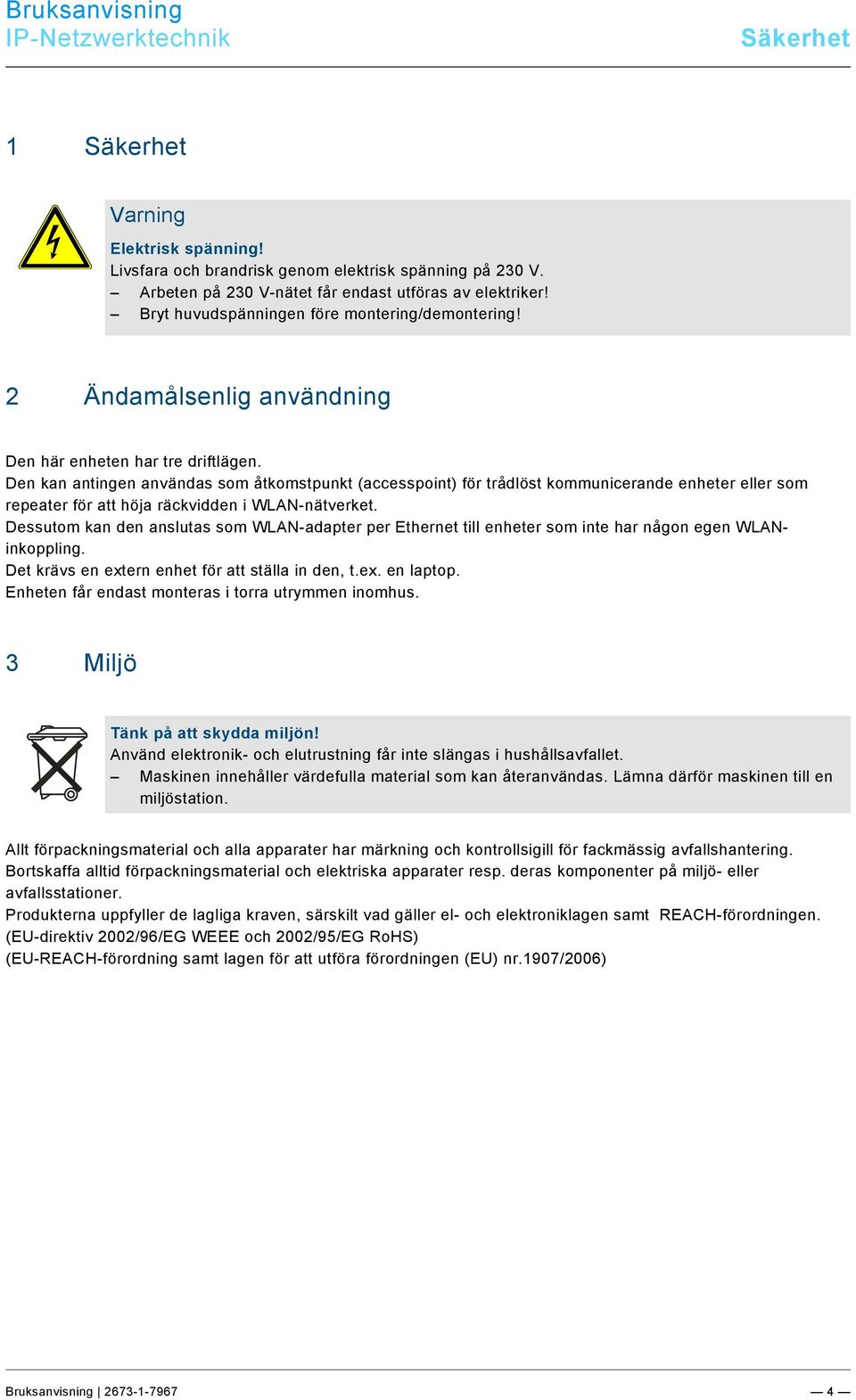

4 Pos: 7 /Layout bis /Online-Dokumentation (+KNX)/Sicherheitshinweise und Hinweise (--> Für alle Dokumente <--)/Warnhinweise/Sicherheit @ 1 Pos: 9 /Layout bis /Online-Dokumentation (+KNX)/Bestimmungsgemäßer Gebrauch/Sonstige Bereiche/Bestimmungsgemaesser Gebrauch - @ 1 Pos: 10.2 /Layout bis /Online-Dokumentation (+KNX)/Sicherheitshinweise und Hinweise (--> Für alle Dokumente <--)/Hinweise/Hinweis - Umwelt - Hinweis @ 1 Pos: 11 /Layout bis /Online-Dokumentation (+KNX)/Steuermodule - Online-Dokumentation (--> Für alle Dokumente <--)/ Seitenumbruch @ 1 Bruksanvisning Säkerhet Pos: 6 /Layout bis /Online-Dokumentation (+KNX)/Überschriften (--> Für alle Dokumente <--)/1. Ebene/S Säkerhet Varning Elektrisk spänning! Livsfara och brandrisk genom elektrisk spänning på 230 V. Arbeten på 230 V-nätet får endast utföras av elektriker! Bryt huvudspänningen före montering/demontering! Pos: 8 /Layout bis /Online-Dokumentation (+KNX)/Überschriften (--> Für alle Dokumente <--)/1. Ebene/A - F/Bestimmungsgemäßer Ändamålsenlig användning Den här enheten har tre driftlägen. Den kan antingen användas som åtkomstpunkt (accesspoint) för trådlöst kommunicerande enheter eller som repeater för att höja räckvidden i WLAN-nätverket. Dessutom kan den anslutas som WLAN-adapter per Ethernet till enheter som inte har någon egen WLANinkoppling. Det krävs en extern enhet för att ställa in den, t.ex. en laptop. Enheten får endast monteras i torra utrymmen inomhus. Pos: 10.1 /Layout bis /Modul-Struktur/Online-Dokumentation/Überschriften (--> Für alle Dokumente <--)/1. Ebene/U Miljö Tänk på att skydda miljön! Använd elektronik- och elutrustning får inte slängas i hushållsavfallet. Maskinen innehåller värdefulla material som kan återanvändas. Lämna därför maskinen till en miljöstation. Pos: 10.3 /Layout bis /Online-Dokumentation (+KNX)/Sicherheitshinweise und Hinweise (--> Für alle Dokumente <--)/Hinweise/Hinweis - Umwelt - Entsorgung @ 1 Allt förpackningsmaterial och alla apparater har märkning och kontrollsigill för fackmässig avfallshantering. Bortskaffa alltid förpackningsmaterial och elektriska apparater resp. deras komponenter på miljö- eller avfallsstationer. Produkterna uppfyller de lagliga kraven, särskilt vad gäller el- och elektroniklagen samt REACH-förordningen. (EU-direktiv 2002/96/EG WEEE och 2002/95/EG RoHS) (EU-REACH-förordning samt lagen för att utföra förordningen (EU) nr.1907/2006) Bruksanvisning

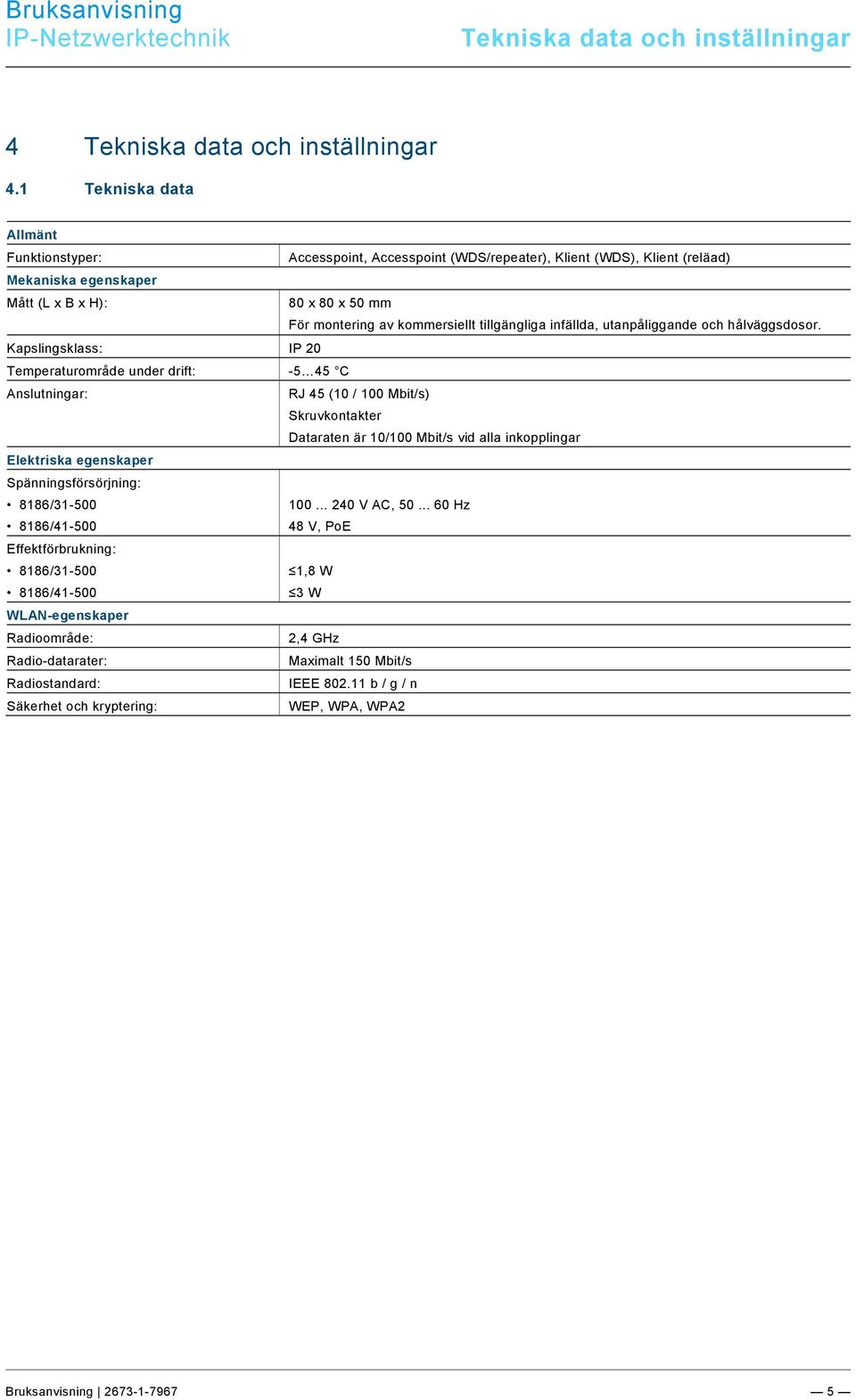

5 Tekniska data och inställningar Pos: 12 /Layout bis /Online-Dokumentation (+KNX)/Überschriften (--> Für alle Dokumente <--)/1. Ebene/S - T/Technische Daten und Tekniska data och inställningar Pos: 14 /Layout bis /Online-Dokumentation (+KNX)/Technische Daten/Sonstige Bereiche/Technische Daten Tekniska data Allmänt Funktionstyper: Accesspoint, Accesspoint (WDS/repeater), Klient (WDS), Klient (reläad) Mekaniska egenskaper Mått (L x B x H): 80 x 80 x 50 mm För montering av kommersiellt tillgängliga infällda, utanpåliggande och hålväggsdosor. Kapslingsklass: IP 20 Temperaturområde under drift: C Anslutningar: RJ 45 (10 / 100 Mbit/s) Skruvkontakter Dataraten är 10/100 Mbit/s vid alla inkopplingar Elektriska egenskaper Spänningsförsörjning: 8186/ V AC, Hz 8186/ V, PoE Effektförbrukning: 8186/ ,8 W 8186/ W WLAN-egenskaper Radioområde: 2,4 GHz Radio-datarater: Maximalt 150 Mbit/s Radiostandard: IEEE b / g / n Säkerhet och kryptering: WEP, WPA, WPA2 Bruksanvisning

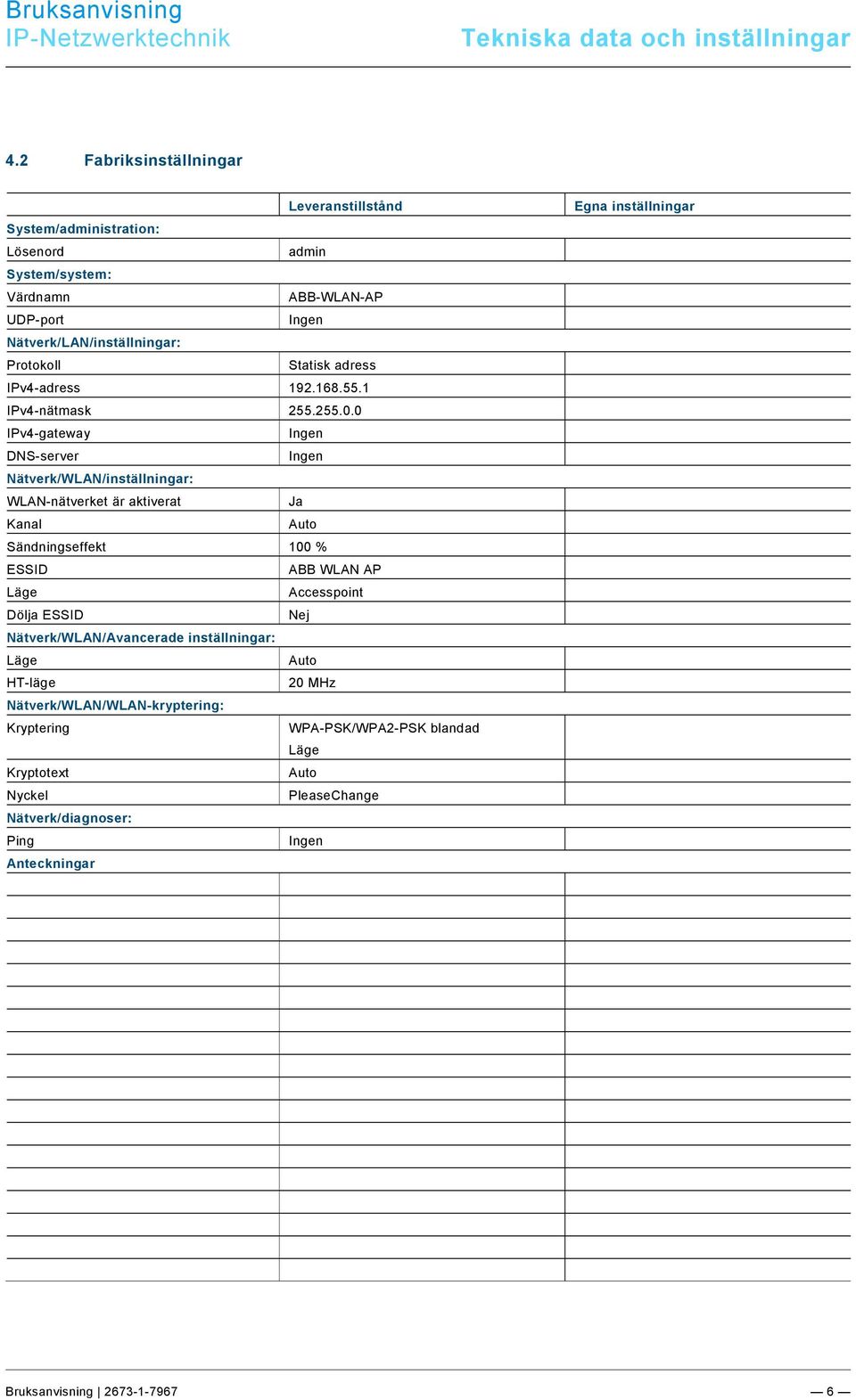

6 Pos: 15 /Layout bis /Online-Dokumentation (+KNX)/Steuermodule - Online-Dokumentation (--> Für alle Dokumente <--)/ Seitenumbruch @ 1 Bruksanvisning Tekniska data och inställningar 4.2 Fabriksinställningar Leveranstillstånd System/administration: Lösenord admin System/system: Värdnamn ABB-WLAN-AP UDP-port Ingen Nätverk/LAN/inställningar: Protokoll Statisk adress IPv4-adress IPv4-nätmask IPv4-gateway Ingen DNS-server Ingen Nätverk/WLAN/inställningar: WLAN-nätverket är aktiverat Ja Kanal Auto Sändningseffekt 100 % ESSID ABB WLAN AP Läge Accesspoint Dölja ESSID Nej Nätverk/WLAN/Avancerade inställningar: Läge Auto HT-läge 20 MHz Nätverk/WLAN/WLAN-kryptering: Kryptering WPA-PSK/WPA2-PSK blandad Läge Kryptotext Auto Nyckel PleaseChange Nätverk/diagnoser: Ping Ingen Anteckningar Egna inställningar Bruksanvisning

7 Pos: 19 /Layout bis /Online-Dokumentation (+KNX)/Steuermodule - Online-Dokumentation (--> Für alle Dokumente <--)/ Seitenumbruch @ 1 Bruksanvisning Licensinformation Pos: 16 /Layout bis /Online-Dokumentation (+KNX)/Überschriften (--> Für alle Dokumente <--)/1. Ebene/G Licensinformation Pos: 18 /Layout bis /Online-Dokumentation (+KNX)/Linzenzhinweise/Lizenzhinweise @ 1 Delar av firmwaren underligger GNU General Public License. Licensinformation Den här produkten innehåller program från tredje part i enlighet med licensvillkoren i GNU General Public License. Du kan ändra och sprida den här fria mjukvaran i enlighet med villkoren i GNU General Public License. Källkodens tillgänglighet På förfrågan skickar vi hela källkoden till den GNU General Public License-licensierade mjukvaran inklusive alla scripts för att styra kompileringen och installationen av drivrutinen. Du kan också ladda ner den från e-katalogen ( Bruksanvisning

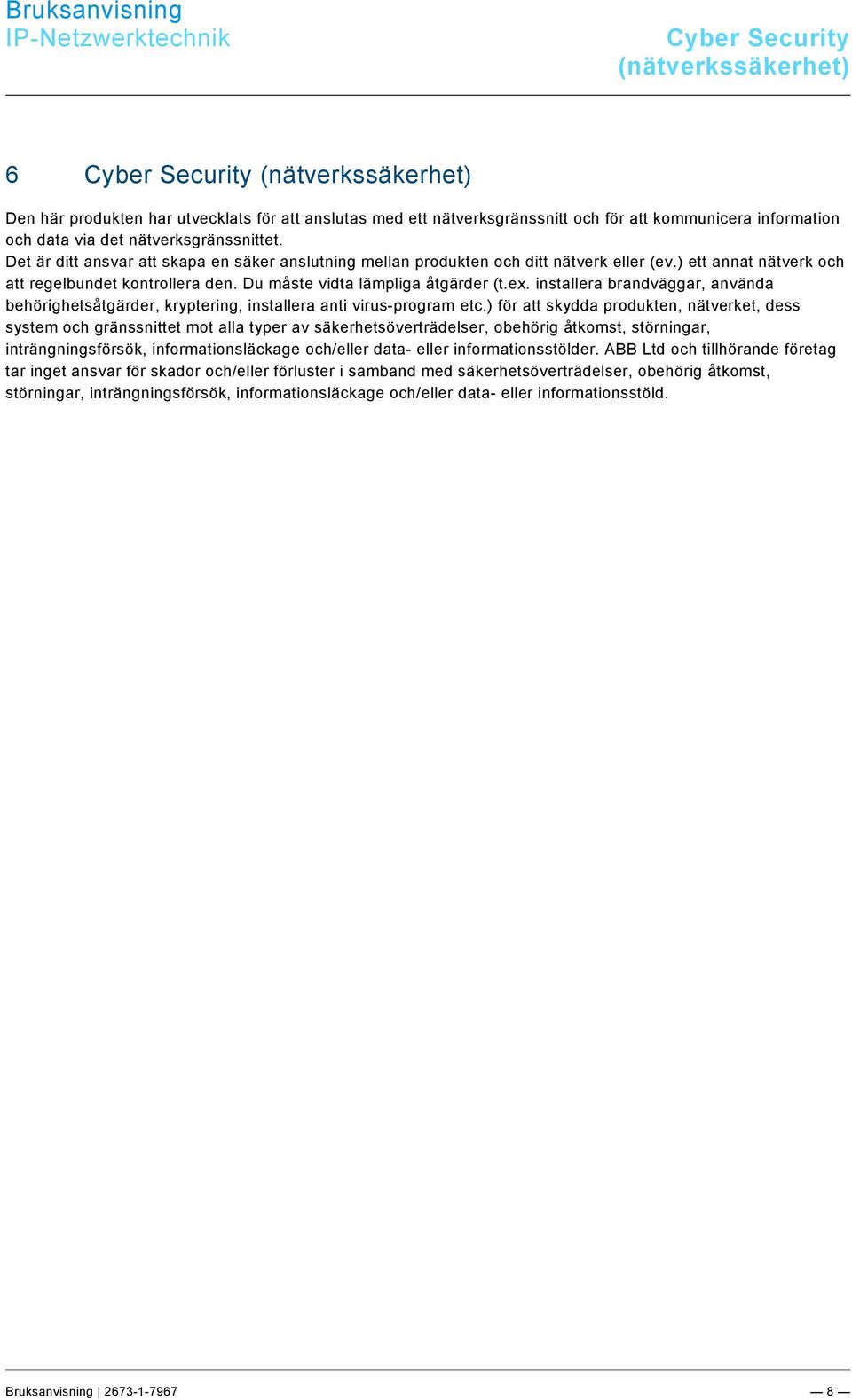

8 Pos: 22 /Layout bis /Online-Dokumentation (+KNX)/Steuermodule - Online-Dokumentation (--> Für alle Dokumente <--)/ Seitenumbruch @ 1 Bruksanvisning Cyber Security (nätverkssäkerhet) Pos: 20 /Layout bis /Online-Dokumentation (+KNX)/Überschriften (--> Für alle Dokumente <--)/1. Ebene/M Cyber Security (nätverkssäkerhet) Pos: 21 /Layout bis /Online-Dokumentation @ 1 Den här produkten har utvecklats för att anslutas med ett nätverksgränssnitt och för att kommunicera information och data via det nätverksgränssnittet. Det är ditt ansvar att skapa en säker anslutning mellan produkten och ditt nätverk eller (ev.) ett annat nätverk och att regelbundet kontrollera den. Du måste vidta lämpliga åtgärder (t.ex. installera brandväggar, använda behörighetsåtgärder, kryptering, installera anti virus-program etc.) för att skydda produkten, nätverket, dess system och gränssnittet mot alla typer av säkerhetsöverträdelser, obehörig åtkomst, störningar, inträngningsförsök, informationsläckage och/eller data- eller informationsstölder. ABB Ltd och tillhörande företag tar inget ansvar för skador och/eller förluster i samband med säkerhetsöverträdelser, obehörig åtkomst, störningar, inträngningsförsök, informationsläckage och/eller data- eller informationsstöld. Bruksanvisning

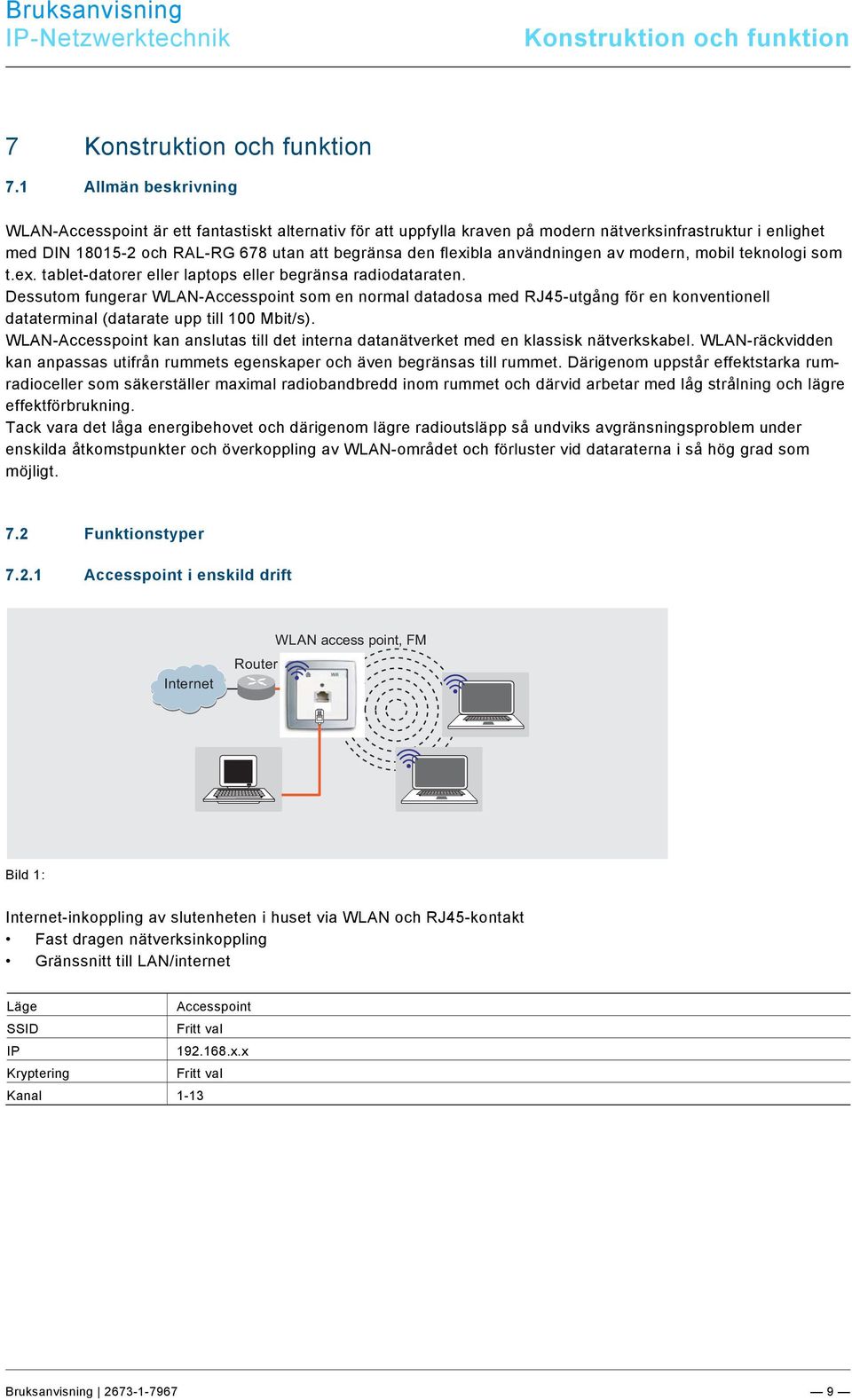

9 Konstruktion och funktion Pos: 23 /Layout bis /Online-Dokumentation (+KNX)/Überschriften (--> Für alle Dokumente <--)/1. Ebene/A - F/Aufbau und Konstruktion och funktion Pos: 25 /Layout bis /Online-Dokumentation (+KNX)/Aufbau und Funktion/Sonstige Bereiche/Funktionen Allmän beskrivning WLAN-Accesspoint är ett fantastiskt alternativ för att uppfylla kraven på modern nätverksinfrastruktur i enlighet med DIN och RAL-RG 678 utan att begränsa den flexibla användningen av modern, mobil teknologi som t.ex. tablet-datorer eller laptops eller begränsa radiodataraten. Dessutom fungerar WLAN-Accesspoint som en normal datadosa med RJ45-utgång för en konventionell dataterminal (datarate upp till 100 Mbit/s). WLAN-Accesspoint kan anslutas till det interna datanätverket med en klassisk nätverkskabel. WLAN-räckvidden kan anpassas utifrån rummets egenskaper och även begränsas till rummet. Därigenom uppstår effektstarka rumradioceller som säkerställer maximal radiobandbredd inom rummet och därvid arbetar med låg strålning och lägre effektförbrukning. Tack vara det låga energibehovet och därigenom lägre radioutsläpp så undviks avgränsningsproblem under enskilda åtkomstpunkter och överkoppling av WLAN-området och förluster vid dataraterna i så hög grad som möjligt. 7.2 Funktionstyper Accesspoint i enskild drift Internet WLAN access point, FM Router Bild 1: Internet-inkoppling av slutenheten i huset via WLAN och RJ45-kontakt Fast dragen nätverksinkoppling Gränssnitt till LAN/internet Läge Accesspoint SSID Fritt val IP x.x Kryptering Fritt val Kanal 1-13 Bruksanvisning

10 Konstruktion och funktion Accesspoint för att utöka en installation med WLAN Internet Router Splitter WLAN access point, FM Bild 2: Internet-inkoppling av slutenheten via WLAN vid användning av den befintliga installationen med patchkabel. Läge Accesspoint SSID Fritt val IP x.x Kryptering Fritt val Kanal 1-13 Bruksanvisning

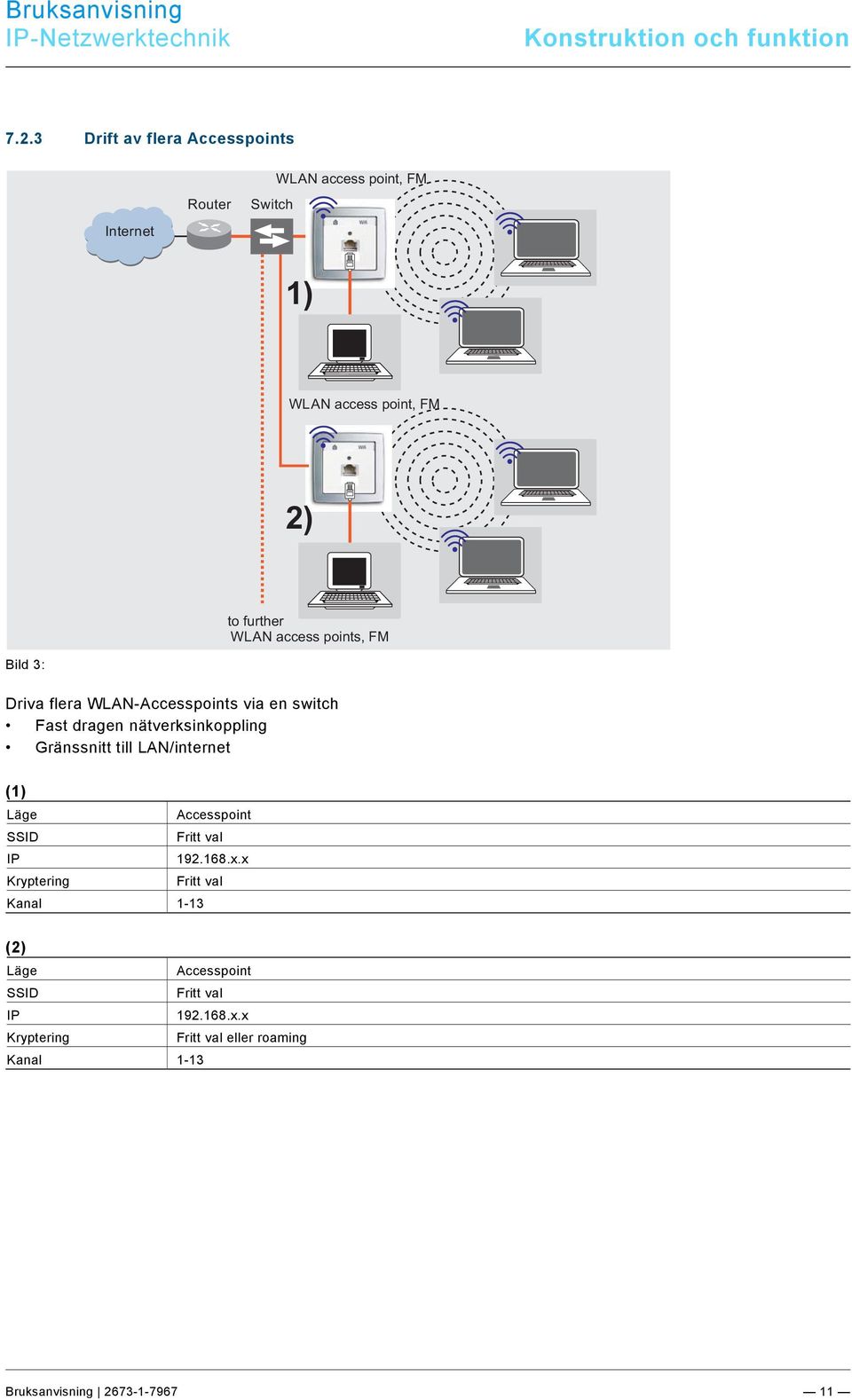

11 Konstruktion och funktion Drift av flera Accesspoints Internet Router WLAN access point, FM Switch 1) WLAN access point, FM 2) to further WLAN access points, FM Bild 3: Driva flera WLAN-Accesspoints via en switch Fast dragen nätverksinkoppling Gränssnitt till LAN/internet (1) Läge Accesspoint SSID Fritt val IP x.x Kryptering Fritt val Kanal 1-13 (2) Läge Accesspoint SSID Fritt val IP x.x Kryptering Fritt val eller roaming Kanal 1-13 Bruksanvisning

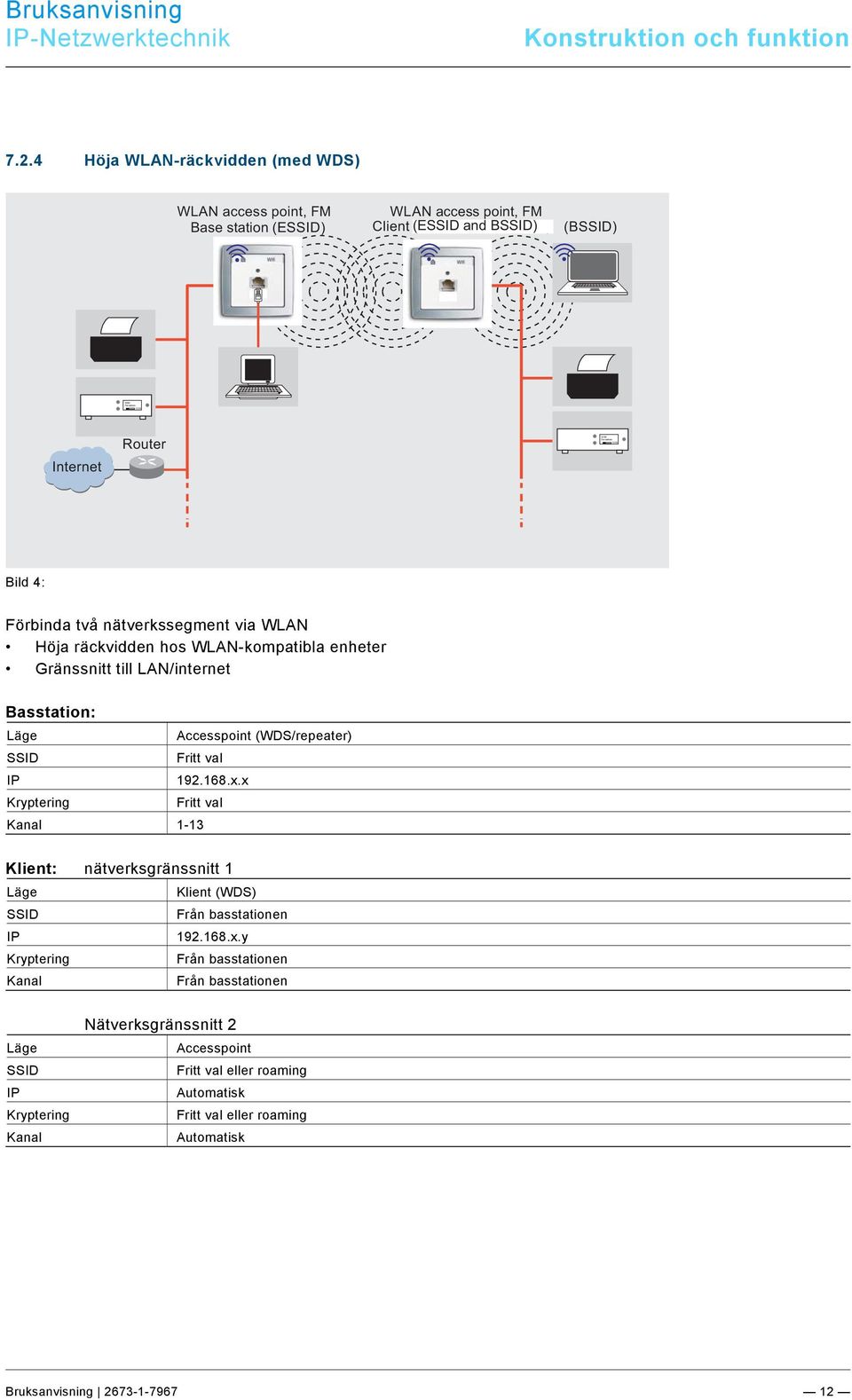

12 WDR Fernsehen 12:59 WDR Fernsehen 12:59 Bruksanvisning Konstruktion och funktion Höja WLAN-räckvidden (med WDS) WLAN access point, FM Base station (ESSID) WLAN access point, FM Client (ESSID (EESSIDand and BSSID) (BSSID) Internet Router Bild 4: Förbinda två nätverkssegment via WLAN Höja räckvidden hos WLAN-kompatibla enheter Gränssnitt till LAN/internet Basstation: Läge Accesspoint (WDS/repeater) SSID Fritt val IP x.x Kryptering Fritt val Kanal 1-13 Klient: nätverksgränssnitt 1 Läge Klient (WDS) SSID Från basstationen IP x.y Kryptering Från basstationen Kanal Från basstationen Läge SSID IP Kryptering Kanal Nätverksgränssnitt 2 Accesspoint Fritt val eller roaming Automatisk Fritt val eller roaming Automatisk Bruksanvisning

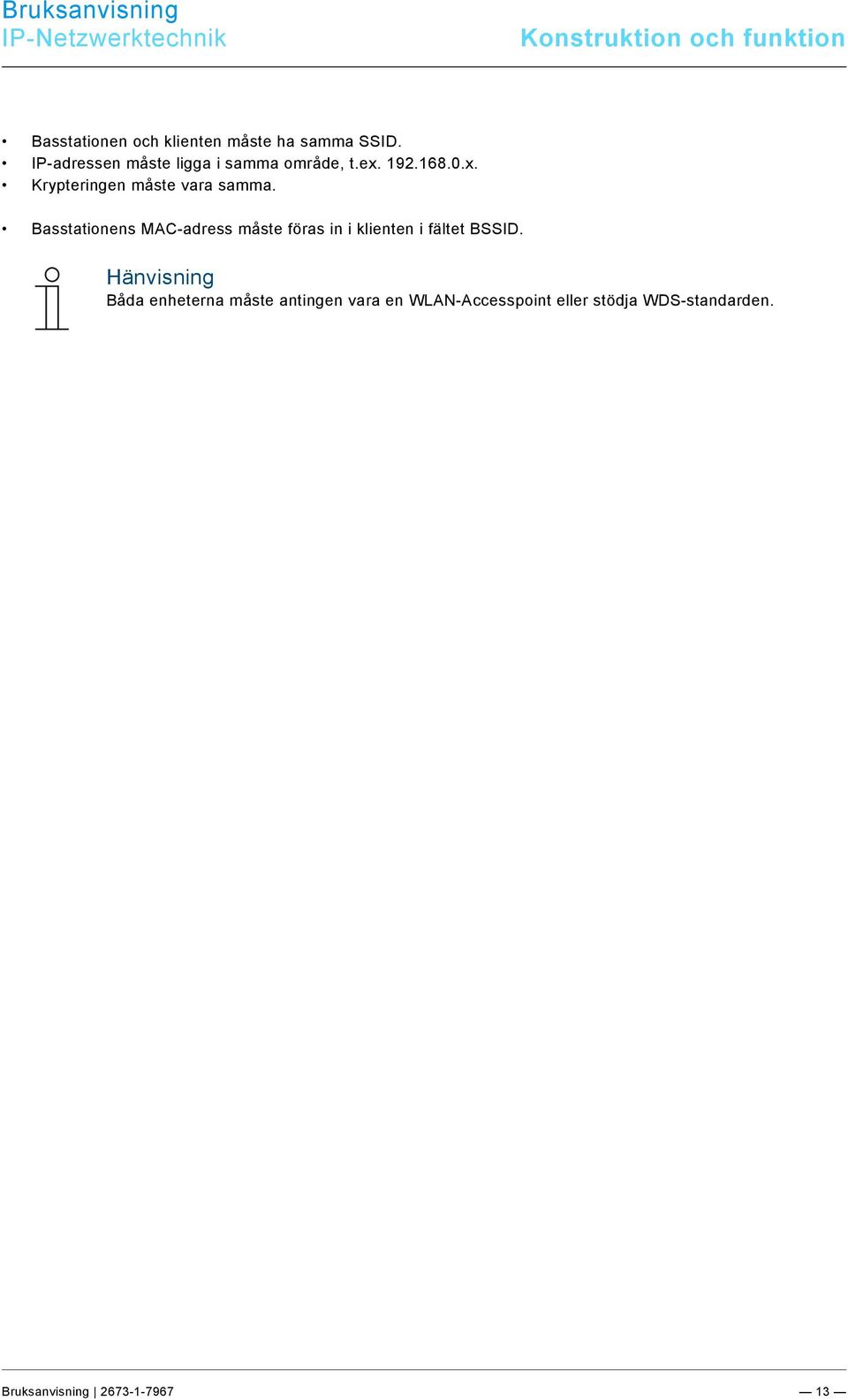

13 Konstruktion och funktion Basstationen och klienten måste ha samma SSID. IP-adressen måste ligga i samma område, t.ex x. Krypteringen måste vara samma. Basstationens MAC-adress måste föras in i klienten i fältet BSSID. Hänvisning Båda enheterna måste antingen vara en WLAN-Accesspoint eller stödja WDS-standarden. Bruksanvisning

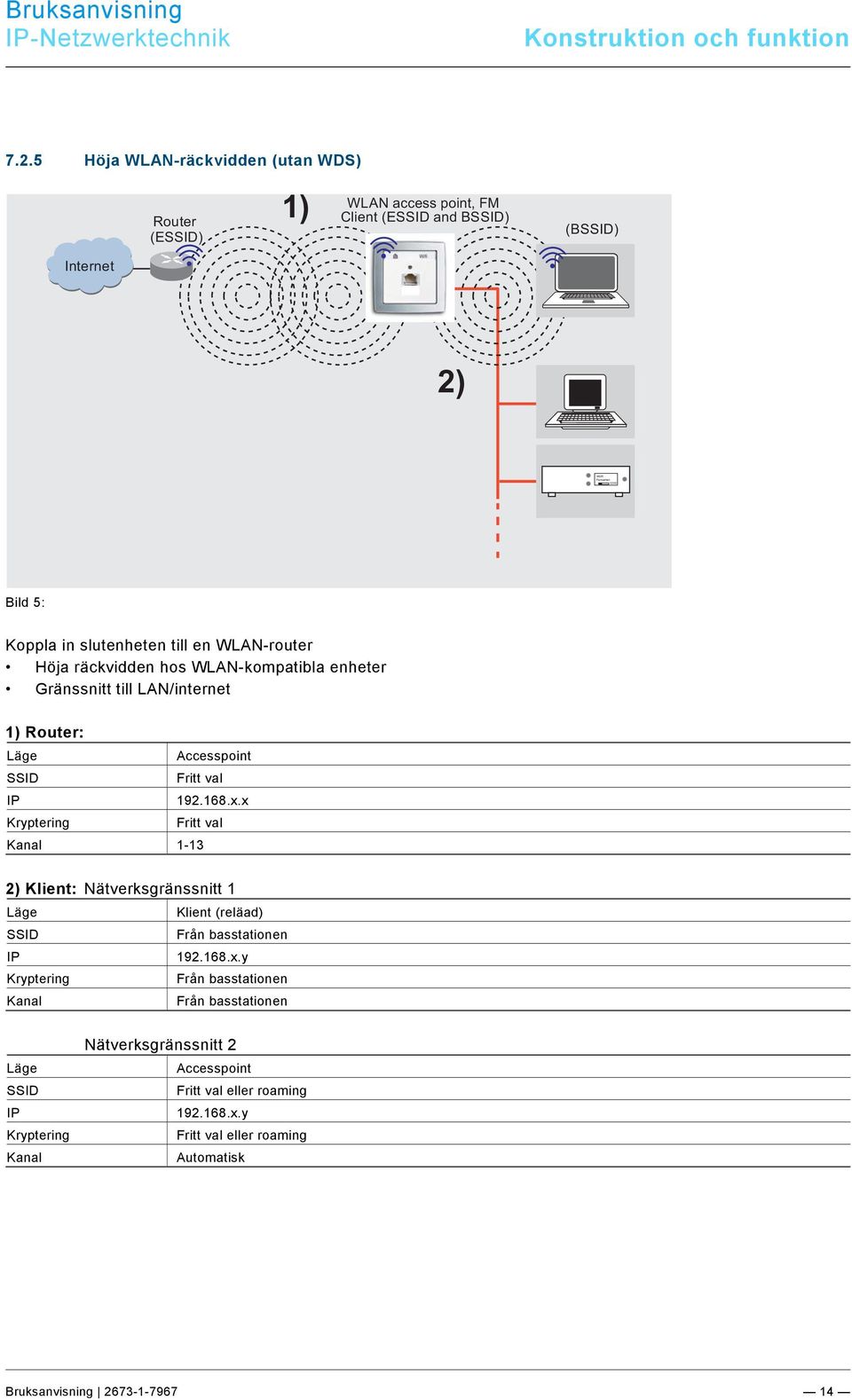

14 WDR Fernsehen 12:59 Bruksanvisning Konstruktion och funktion Höja WLAN-räckvidden (utan WDS) Router (ESSID) 1) WLAN access point, FM Client (ESSID and BSSID) (BSSID) Internet 2) Bild 5: Koppla in slutenheten till en WLAN-router Höja räckvidden hos WLAN-kompatibla enheter Gränssnitt till LAN/internet 1) Router: Läge Accesspoint SSID Fritt val IP x.x Kryptering Fritt val Kanal ) Klient: Nätverksgränssnitt 1 Läge Klient (reläad) SSID Från basstationen IP x.y Kryptering Från basstationen Kanal Från basstationen Läge SSID IP Kryptering Kanal Nätverksgränssnitt 2 Accesspoint Fritt val eller roaming x.y Fritt val eller roaming Automatisk Bruksanvisning

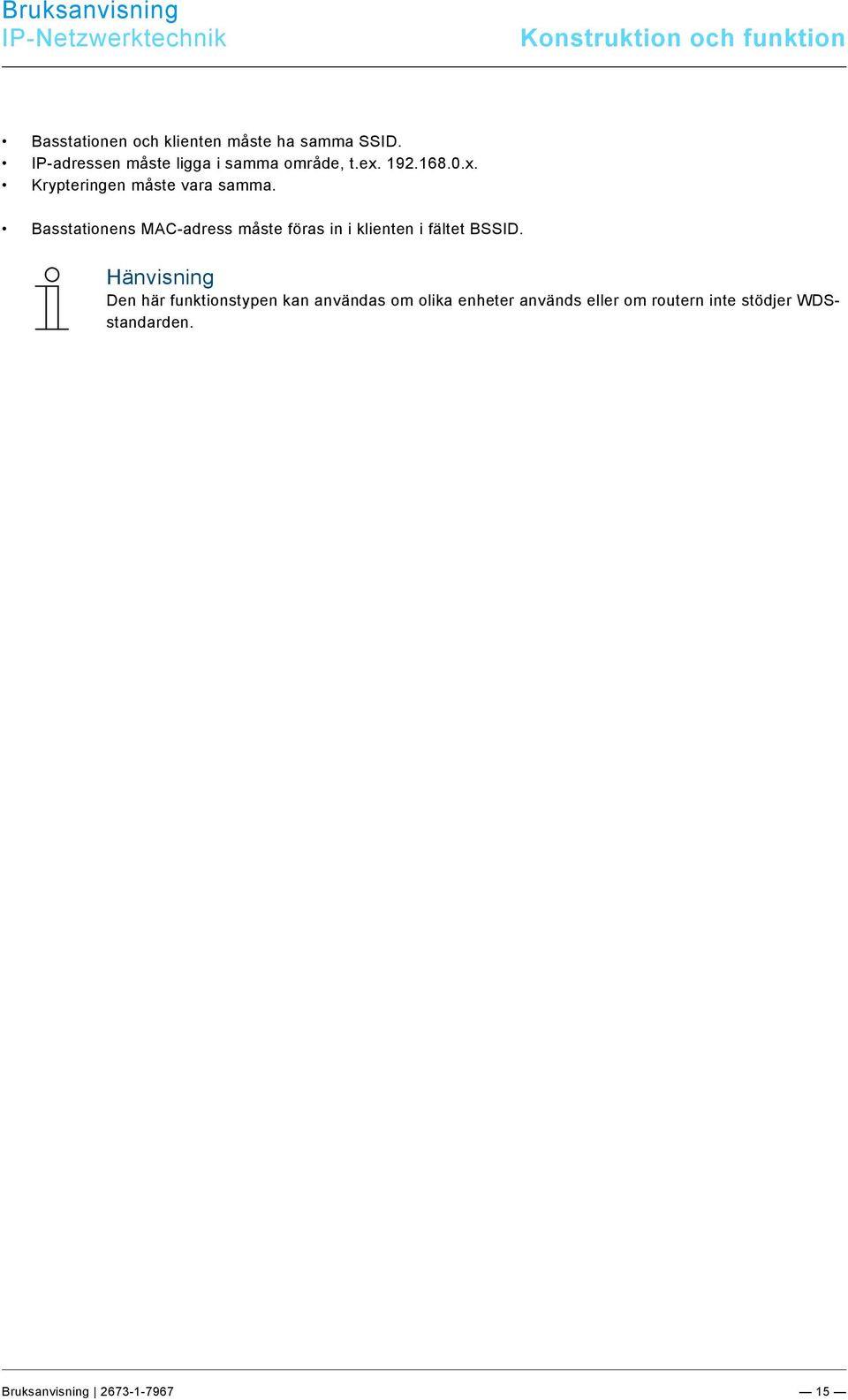

15 Konstruktion och funktion Basstationen och klienten måste ha samma SSID. IP-adressen måste ligga i samma område, t.ex x. Krypteringen måste vara samma. Basstationens MAC-adress måste föras in i klienten i fältet BSSID. Hänvisning Den här funktionstypen kan användas om olika enheter används eller om routern inte stödjer WDSstandarden. Bruksanvisning

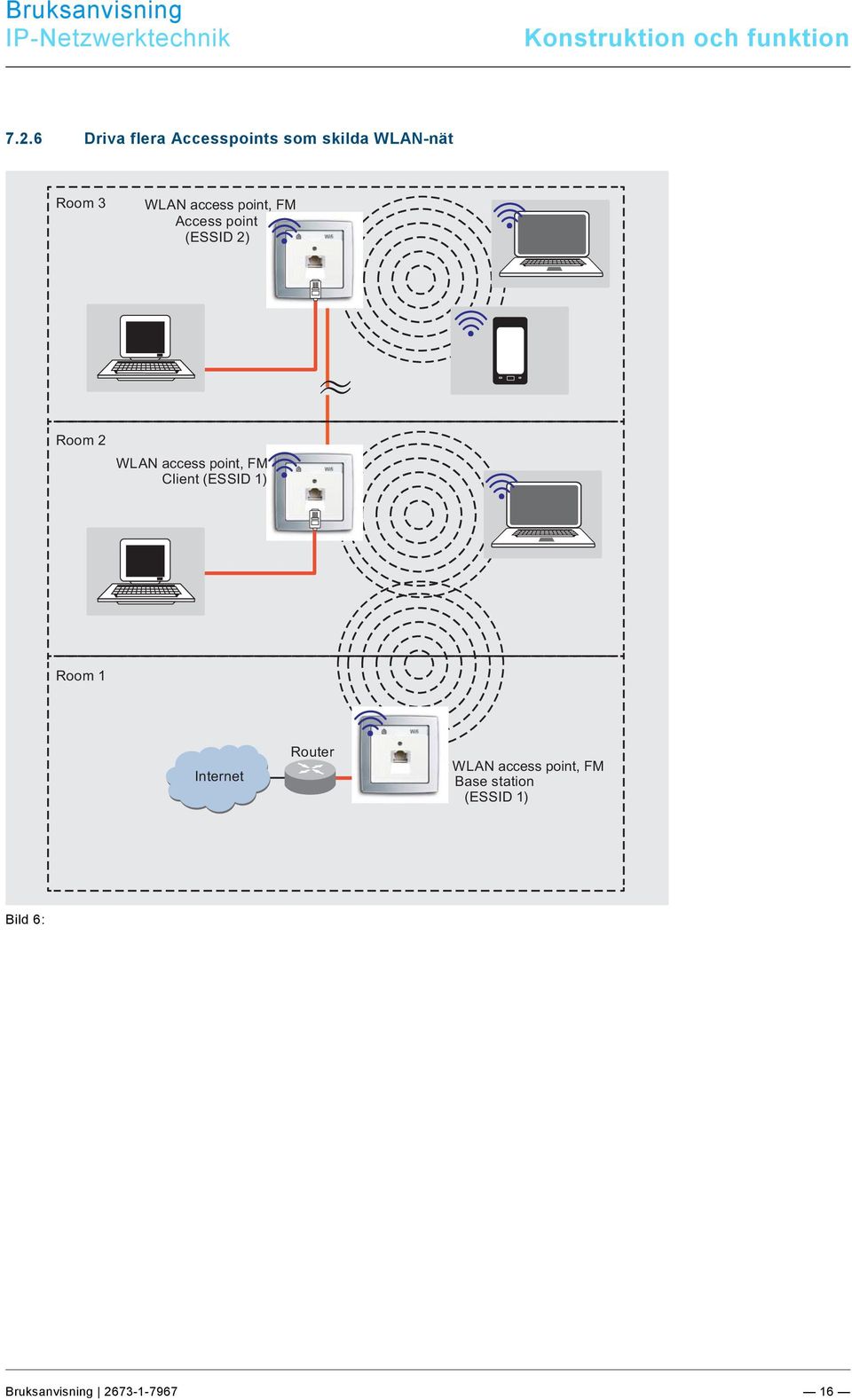

16 Konstruktion och funktion Driva flera Accesspoints som skilda WLAN-nät Room 3 WLAN access point, FM Access point (ESSID 2) Room 2 WLAN access point, FM Client (ESSID 1) Room 1 Internet Router WLAN access point, FM Base station (ESSID 1) Bild 6: Bruksanvisning

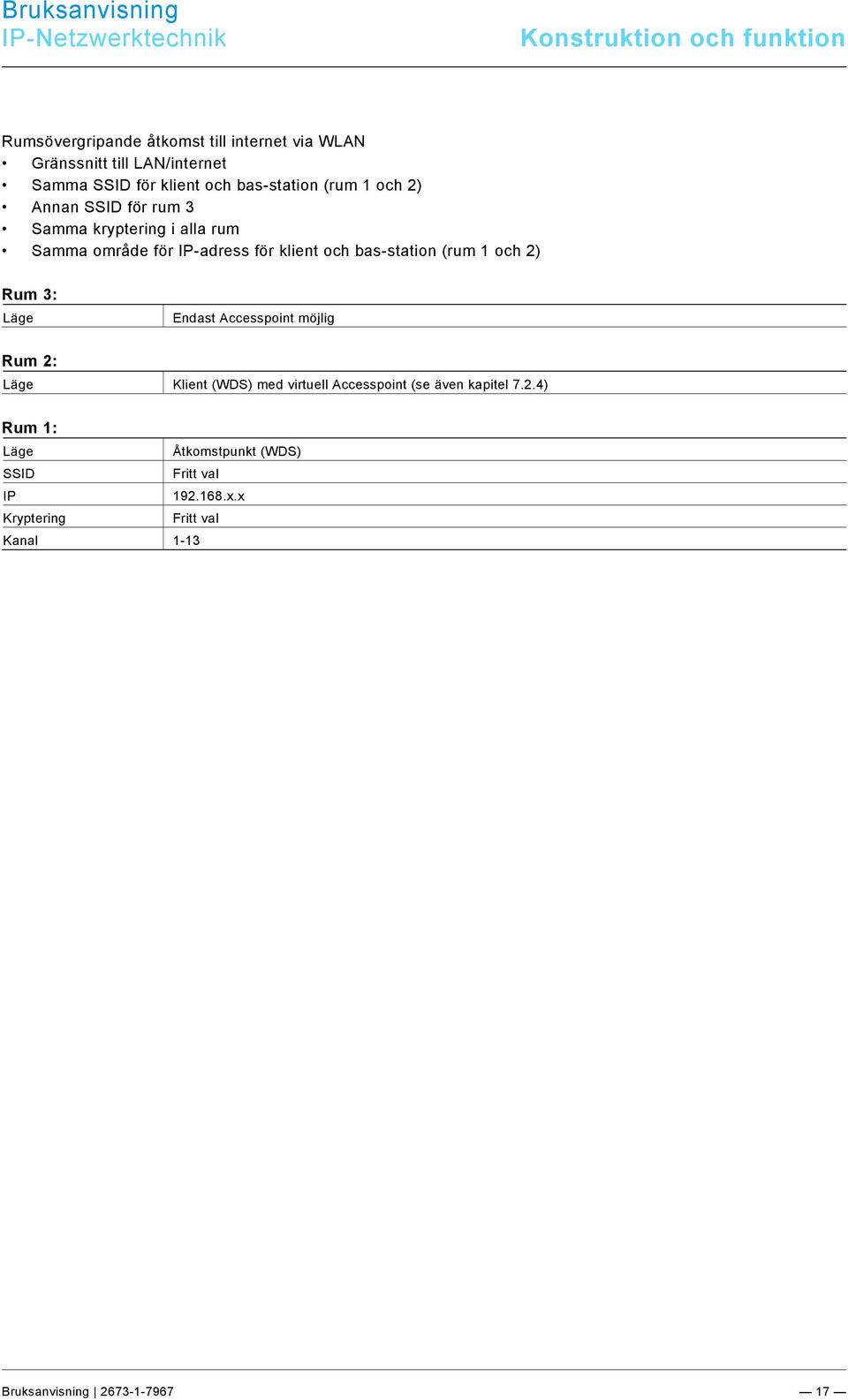

17 Konstruktion och funktion Rumsövergripande åtkomst till internet via WLAN Gränssnitt till LAN/internet Samma SSID för klient och bas-station (rum 1 och 2) Annan SSID för rum 3 Samma kryptering i alla rum Samma område för IP-adress för klient och bas-station (rum 1 och 2) Rum 3: Läge Endast Accesspoint möjlig Rum 2: Läge Klient (WDS) med virtuell Accesspoint (se även kapitel 7.2.4) Rum 1: Läge Åtkomstpunkt (WDS) SSID Fritt val IP x.x Kryptering Fritt val Kanal 1-13 Bruksanvisning

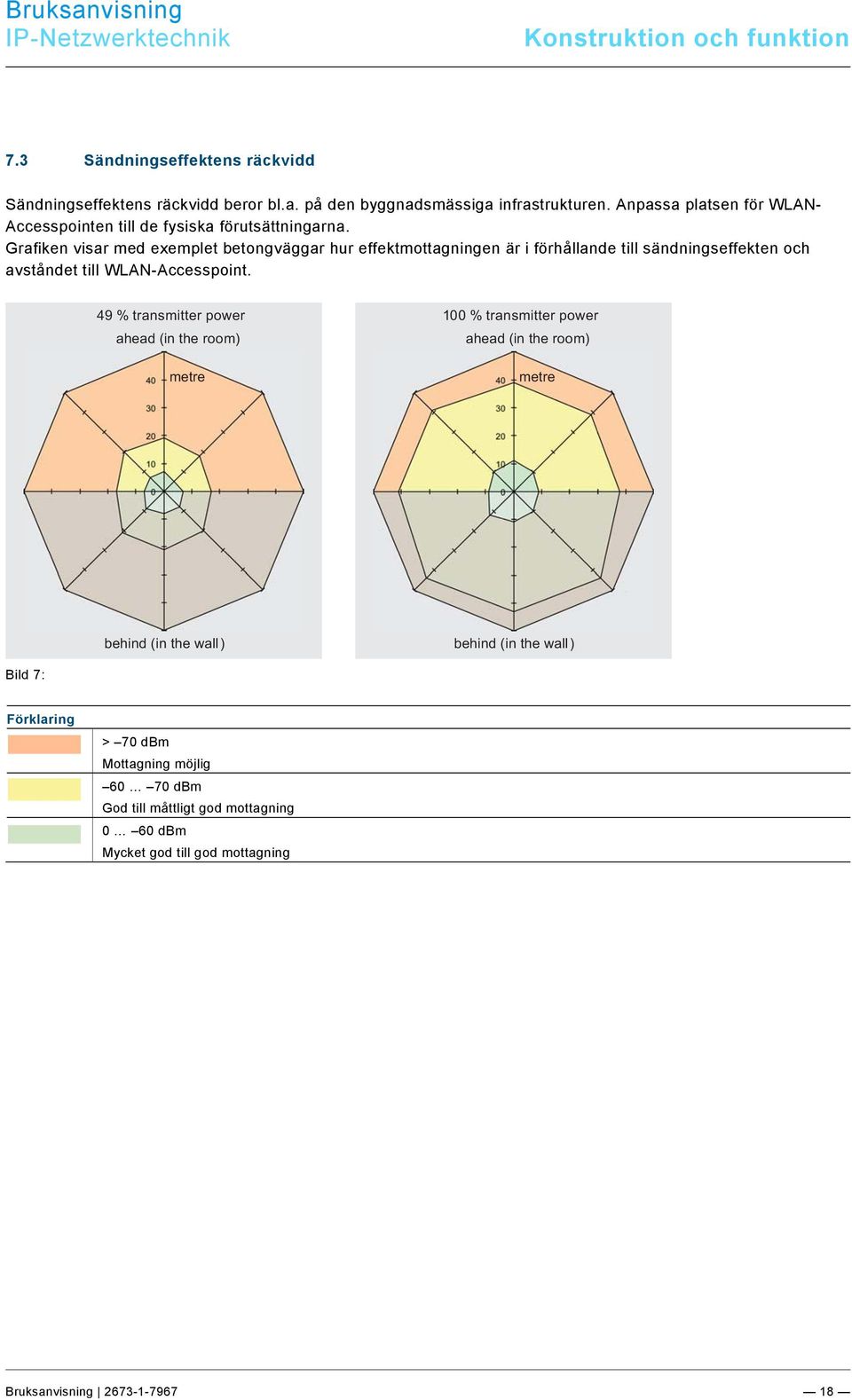

18 Pos: 26 /Layout bis /Online-Dokumentation (+KNX)/Steuermodule - Online-Dokumentation (--> Für alle Dokumente <--)/ Seitenumbruch @ 1 Bruksanvisning Konstruktion och funktion 7.3 Sändningseffektens räckvidd Sändningseffektens räckvidd beror bl.a. på den byggnadsmässiga infrastrukturen. Anpassa platsen för WLAN- Accesspointen till de fysiska förutsättningarna. Grafiken visar med exemplet betongväggar hur effektmottagningen är i förhållande till sändningseffekten och avståndet till WLAN-Accesspoint. 49 % transmitter power 100 % transmitter power ahead (in the room) ahead (in the room) metre metre behind (in the wall) behind (in the wall) Bild 7: Förklaring > 70 dbm Mottagning möjlig dbm God till måttligt god mottagning 0 60 dbm Mycket god till god mottagning Bruksanvisning

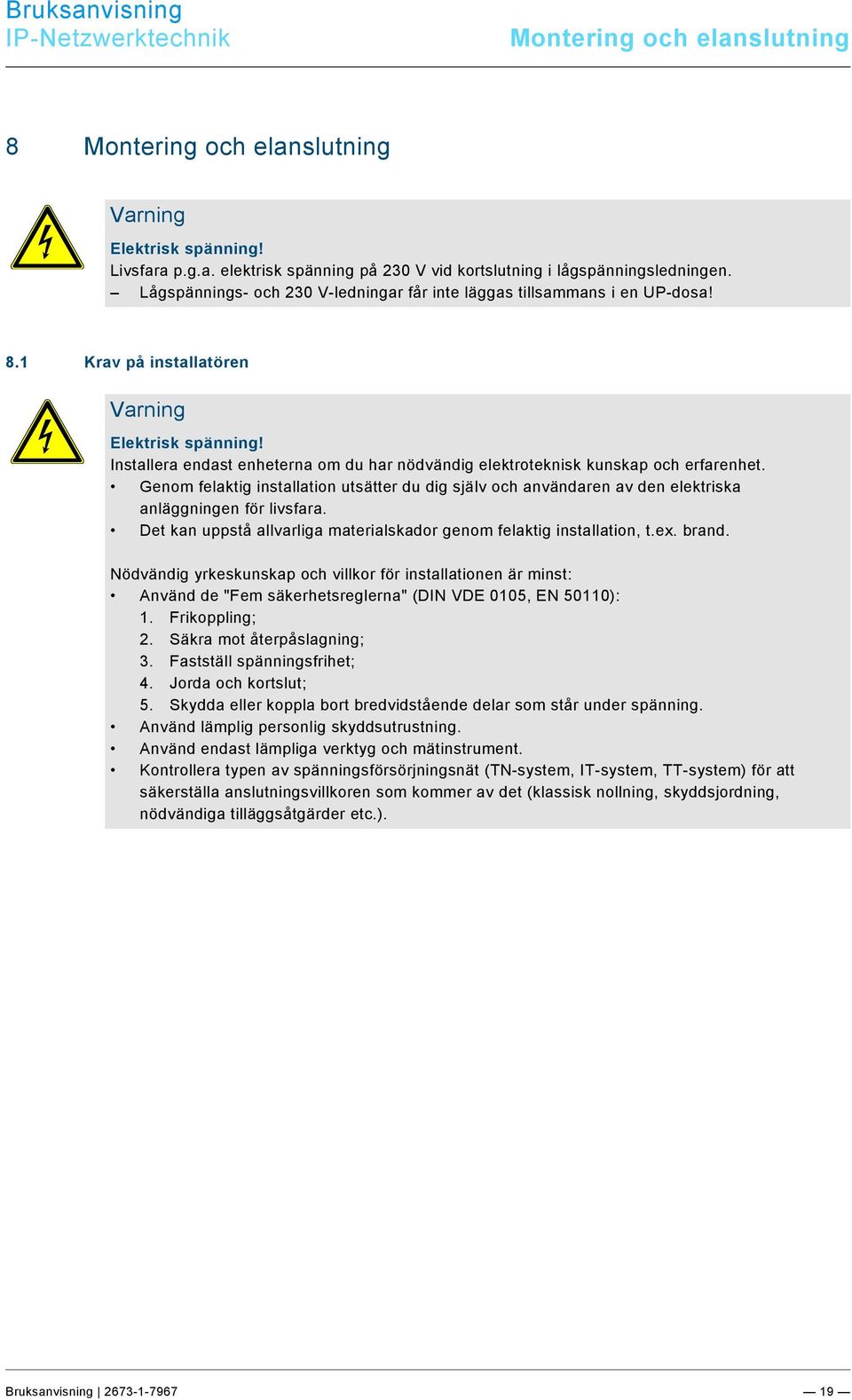

19 Pos: 28 /Layout bis /Online-Dokumentation (+KNX)/Sicherheitshinweise und Hinweise (--> Für alle Dokumente <--)/Warnhinweise/Sicherheit - Niederspannungs- und 230 @ 1 Pos: 30 /Layout bis /Online-Dokumentation (+KNX)/Steuermodule - Online-Dokumentation (--> Für alle Dokumente <--)/ Seitenumbruch @ 1 Bruksanvisning Montering och elanslutning Pos: 27 /Layout bis /Online-Dokumentation (+KNX)/Überschriften (--> Für alle Dokumente <--)/1. Ebene/M - O/Montage und elektrischer Montering och elanslutning Varning Elektrisk spänning! Livsfara p.g.a. elektrisk spänning på 230 V vid kortslutning i lågspänningsledningen. Lågspännings- och 230 V-ledningar får inte läggas tillsammans i en UP-dosa! Pos: 29 /Layout bis /Online-Dokumentation (+KNX)/Sicherheitshinweise und Hinweise (--> Für alle Dokumente <--)/Warnhinweise/Sicherheit Krav på installatören Varning Elektrisk spänning! Installera endast enheterna om du har nödvändig elektroteknisk kunskap och erfarenhet. Genom felaktig installation utsätter du dig själv och användaren av den elektriska anläggningen för livsfara. Det kan uppstå allvarliga materialskador genom felaktig installation, t.ex. brand. Nödvändig yrkeskunskap och villkor för installationen är minst: Använd de "Fem säkerhetsreglerna" (DIN VDE 0105, EN 50110): 1. Frikoppling; 2. Säkra mot återpåslagning; 3. Fastställ spänningsfrihet; 4. Jorda och kortslut; 5. Skydda eller koppla bort bredvidstående delar som står under spänning. Använd lämplig personlig skyddsutrustning. Använd endast lämpliga verktyg och mätinstrument. Kontrollera typen av spänningsförsörjningsnät (TN-system, IT-system, TT-system) för att säkerställa anslutningsvillkoren som kommer av det (klassisk nollning, skyddsjordning, nödvändiga tilläggsåtgärder etc.). Bruksanvisning

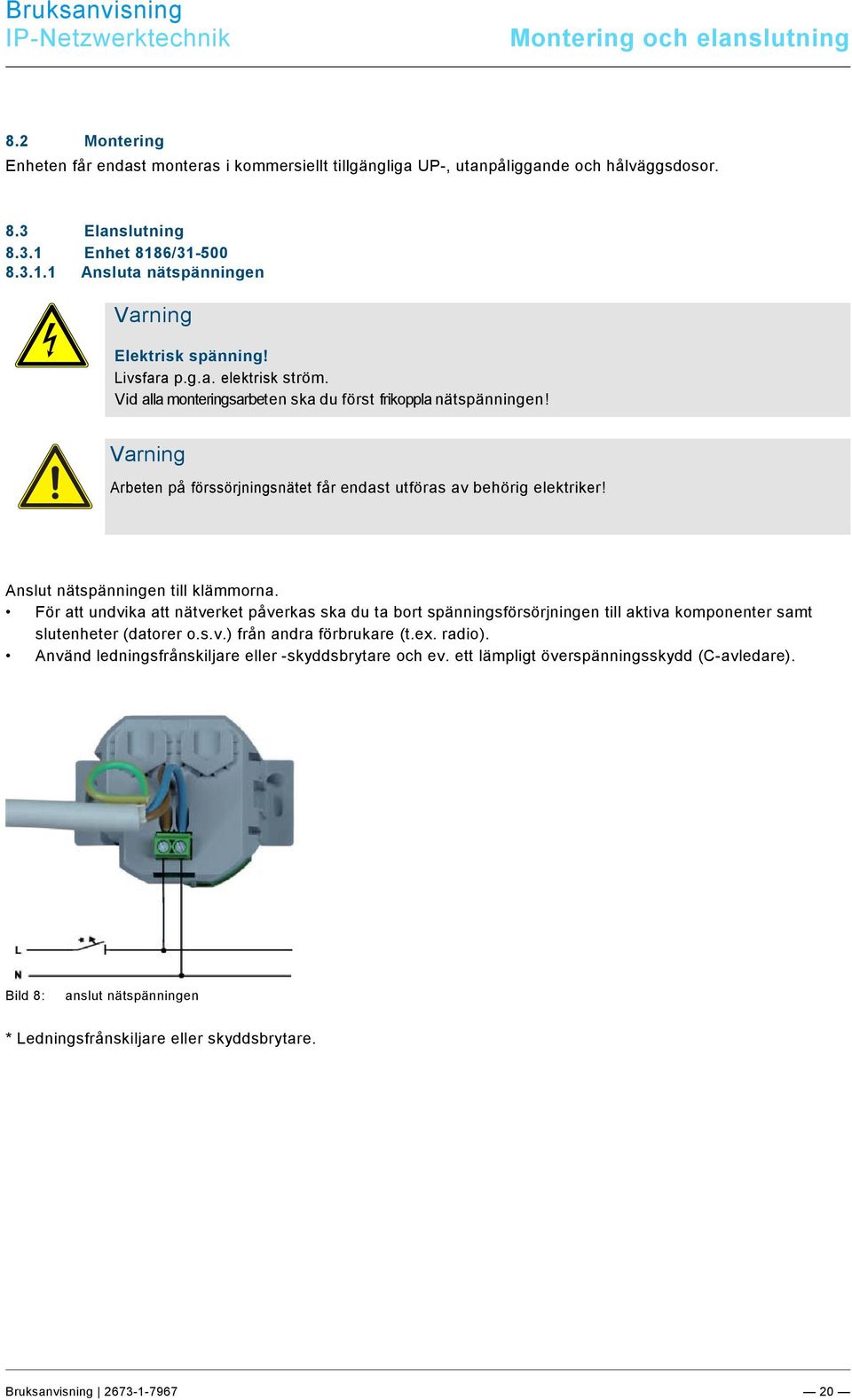

20 Pos: 33 /Layout bis /Online-Dokumentation (+KNX)/Überschriften (--> Für alle Dokumente <--)/2. Ebene/A - F/Elektrischer 1 Pos: 35 /Layout bis /Online-Dokumentation (+KNX)/Anschluss/Sonstige Bereiche/Anschluss Bruksanvisning Montering och elanslutning Pos: 31 /Layout bis /Online-Dokumentation (+KNX)/Überschriften (--> Für alle Dokumente <--)/2. Ebene/M Montering Pos: 32 /Layout bis /Online-Dokumentation (+KNX)/Montage/alle Geräte/Montage - UP-, AP- und @ 1 Enheten får endast monteras i kommersiellt tillgängliga UP-, utanpåliggande och hålväggsdosor. 8.3 Elanslutning Enhet 8186/ Ansluta nätspänningen Varning Elektrisk spänning! Livsfara p.g.a. elektrisk ström. Vid alla monteringsarbeten ska du först frikoppla nätspänningen! Varning Arbeten på förssörjningsnätet får endast utföras av behörig elektriker! Anslut nätspänningen till klämmorna. För att undvika att nätverket påverkas ska du ta bort spänningsförsörjningen till aktiva komponenter samt slutenheter (datorer o.s.v.) från andra förbrukare (t.ex. radio). Använd ledningsfrånskiljare eller -skyddsbrytare och ev. ett lämpligt överspänningsskydd (C-avledare). Bild 8: anslut nätspänningen * Ledningsfrånskiljare eller skyddsbrytare. Bruksanvisning

21 Pos: 36 /Layout bis /Online-Dokumentation (+KNX)/Steuermodule - Online-Dokumentation (--> Für alle Dokumente <--)/ Seitenumbruch @ 1 Bruksanvisning Montering och elanslutning Ansluta nätverkskabeln 1. Dra in kabeln i inbyggnadsdosan uppifrån. Använd uteslutande enhetsförbindelsedosor! 2. Korta av kabeln så att den sticker in 90 mm i dosan. 3. Avisolera kabeln ca 80 mm. 4. Sätt in WLAN-Accesspoint i dosan. 5. Dra ner det 5-poliga skruvklämblocket. Lägg på ledarna i enlighet med färgkoden. Bild 9: skruvklämblock Klämmor Avskärmning 6 Orange Terminal 3 Vit Assignment 2 Grön 1 Vit Bild 10: färgkod Colour code Var uppmärksam på följande punkter: Behåll paravskärmningen och vridningen så länge som möjligt. Vrid hela avskärmningen. Använd ev. en 1-mm ledarändhylsa. Beakta beläggningen i växlingsfältet och på dosan. 6. Sätt fast klämblocket på skruvklämman. 7. Kontrollera installationen med hjälp av LED-lamporna (se kapitlet "Lysdiodernas betydelse (endast enhet 8186/31-500)" på sida 45) och montera skyddet. Enheten är nu driftsklar med fabriksinställningarna. Bruksanvisning

22 Pos: 39 /Layout bis /Online-Dokumentation (+KNX)/Steuermodule - Online-Dokumentation (--> Für alle Dokumente <--)/ Seitenumbruch @ 1 Bruksanvisning Montering och elanslutning - Pos: 38 /Layout bis /Online-Dokumentation (+KNX)/Anschluss/Sonstige Bereiche/Anschluss Enhet 8186/ Elanslutning För att undvika att nätverket påverkas ska du ta bort spänningsförsörjningen till aktiva komponenter samt slutenheter (datorer o.s.v.) från andra förbrukare (t.ex. radio). Använd ledningsskilje- eller -skyddsbrytare och ev. ett lämpligt överspänningsskydd (C-avledare) Ansluta nätverkskabeln 1. Dra in kabeln i inbyggnadsdosan uppifrån. Använd uteslutande enhetsförbindelsedosor! 2. Korta av kabeln så att den sticker in 90 mm i dosan. 3. Avisolera kabeln ca 80 mm. 4. Sätt in WLAN-Accesspoint i dosan. 5. Dra ner det 9-poliga skruvklämblocket. Lägg på ledarna i enlighet med färgkoden. Bild 11: skruvklämblock Klämmor Avskärmning 8 Brun 7 Vit/brun 5 Vit/blå 4 Blå 6 Grön 3 Vit/grön 2 Orange 1 Vit/orange Colorcode Terminal Assignment Bild 12: färgkod Data Var uppmärksam på följande punkter: Behåll paravskärmningen och vridningen så länge som möjligt. Vrid hela avskärmningen. Använd ev. en 1-mm ledarändhylsa. Beakta beläggningen i växlingsfältet och på dosan. 6. Sätt fast klämblocket på skruvklämman. 7. Kontrollera installationen med hjälp av LED-lamporna (se kapitlet "Lysdiodernas betydelse (endast enhet 8186/31-500)" på sida 45) och montera skyddet. Enheten är nu driftsklar med fabriksinställningarna. Bruksanvisning

23 Pos: 43 /Layout bis /Online-Dokumentation (+KNX)/Steuermodule - Online-Dokumentation (--> Für alle Dokumente <--)/ Seitenumbruch @ 1 Bruksanvisning Ibruktagning Pos: 40 /Layout bis /Online-Dokumentation (+KNX)/Überschriften (--> Für alle Dokumente <--)/1. Ebene/G Ibruktagning Pos: 42 /Layout bis /Online-Dokumentation (+KNX)/Inbetriebnahme/Sonstige Bereiche/Inbetriebnahme Den första förbindelseuppbyggnaden Vi rekommenderar att du skapar den första förbindelsen till WLAN-Accesspoint via RJ45-kontakten. Förbindelse via RJ45-kontakt För att skapa förbindelsen via RJ45-kontakten så ska du ansluta din dator till WLAN-Accesspoint med hjälp av en nätverkskabel. Gör följande TCP/IP-inställningar på konfigurationsdatorns nätverksadapter (resp. tablet-datorer eller smartphones): Använd statiska IP-adresser, t.ex x, där x måste ligga mellan 2 och 255. Subnätmask Det går nu att nå WLAN-Accesspoint i en webbläsare via adressen Förbindelse via WLAN För att skapa en förbindelse via WLAN ska du välja nätet med SSID "ABB WLAN AP". WPA2-nyckeln är "PleaseChange"; vi rekommenderar att du ändrar den så fort som möjligt (se kapitlet "Gränssnittskonfiguration WLAN-kryptering" på sida 35). Gör följande TCP/IP-inställningar på konfigurationsdatorns nätverksadapter (resp. tablet-datorer eller smartphones): Använd statiska IP-adresser, t.ex x, varvid x måste ligga mellan 2 och 255. Subnätmask Det går nu att nå WLAN-Accesspoint i en webbläsare via adressen Konfiguration via LAN-gränssnitt på baksidan Om du vill konfigurera WLAN-Accesspoint via det bakre LAN-gränssnittet så måste du ställa in subnätmasken på routern och konfigurationsdatorn. Det går nu att nå WLAN-Accesspoint i ditt nätverk via adressen Bruksanvisning

24 Ibruktagning Pos: 45 /Layout bis /Online-Dokumentation (+KNX)/Inbetriebnahme/Sonstige Bereiche/Konfiguration xxx Konfiguration Allmänt Via webb-gränssnittet kan du anpassa WLAN-Accesspoint och konfigurera efter dina behov. Förutom att ändra lösenordet (se kapitlet "Lösenordsinställning" på sida 25) bör du även ändra nyckeln till WLANnätverket i gränssnittskonfigurationen (se kapitlet "Nätverk WLAN-inställningar Enhetskonfiguration Allmänna inställningar" på sida 32). Dessutom bör du anpassa ditt nätverk och därför ange din routers gateway och DNS-server för Internetåtkomsten (se kapitlet "Nätverk IP-inställningar" på sida 28). Hänvisning Tänk på att du måste spara de ändrade inställningarna med hjälp av tangenten "Spara och använda" före du lämnar en användningssida. Annars övertas inte de ändringarna av WLAN- Accesspoint. Efter ändringar i IP-adressinställningen, på SSID eller WLAN-krypteringen kan det hända att förbindelsen mellan datorn och WLAN-Accesspoint avbryts och måste återskapas med den nya datorn. Bruksanvisning

25 Ibruktagning Logga in Bild 13: Ange lösenordet (vid leveransen är det "admin") och logga in Lösenordsinställning Bild 14: Via menyn "System/Administration" kommer du till lösenordsinställningen för WLAN-Accesspoint. Höj åtkomstskyddet genom att ställa in ett individuellt lösenord. Genom att klicka på den gröna pilen kan du göra lösenordet synligt. Bekräfta lösenordet och spara det under "Spara och använd". Bruksanvisning

26 Ibruktagning 9.3 Konfiguration System Allmänt Systeminställningar Systeminställningarna gäller för alla driftlägen och kan ändras i menyn "System" System/System Allmänna inställningar För att kunna känna igen WLAN-Accesspoint i ditt nätverks bör du ange ett individuellt, entydigt namn under "Värdnamn" (vid leveransen är det "ABB-WLAN-AP"). Namnet måste börja med en bokstav och får inte innehålla några mellanslag. Ogiltiga inmatningar rödmarkeras. Med "Spara och använd" övertas de genomförda ändringarna. Ändra ev. den förinställda tidszonen. Du kan även synkronisera tidsinställningen på olika servrar. När du har ändrat hostnamnet så måste du starta om enheten. Klicka på "Starta om" och sedan på "Genomför omstart" i fönstret som öppnas. Omstarten tar ca en minut. Bild 15: Bruksanvisning

27 Ibruktagning System Språk Bild 16: Manövergränssnittet kan visas på tyska eller engelska. Med "Spara och använd" övertas de genomförda inställningarna. 9.4 Konfiguration Status Statusinformation Bild 17: Under "Status" visas de aktuella värdena i systemet och vilka enheter som är förbundna med WLAN-Accesspoint. För konfigurationen står härmed t.ex. information om kanal och inloggade stationer till förfogande. Är flera stationer inloggade i ett nätverk så väljer WLAN-Accesspoint automatiskt den med den starkaste signalen. En mottagningseffekt på 20 % bör inte underskridas för att en säker dataöverföring ska kunna garanteras. Förutom Accesspoint-modellen kan du även läsa av firmwareversionen här. Bruksanvisning

28 Ibruktagning 9.5 Konfiguration Nätverk Du kan ställa in driftläge och ytterligare konfigurationsaspekter i fliken "Nätverk" under "IP-konfiguration" resp. "WLAN". Du kan välja mellan de tre driftlägena (modi) Accesspoint (leveranstillstånd), Accesspoint (WDS/repeater) och Klient (WDS) (se kapitlet "Funktionstyper" på sida 9) Nätverk IP-inställningar Bild 18: I den här menyn får du statusinformation om din WLAN-Accesspoints LAN-inställningar. Löptid, MAC-adress, sändnings-/mottagningsrate och IP-adress visas. Symbolerna i fältet till vänster betyder: Gränssnitt: nätverkskabel Gränssnitt: frontanslutning Gränssnitt: radio Med hjälp av tangenterna går det att öppna fler funktioner. Bruksanvisning

29 Ibruktagning Nätverk IP-inställningar Inställningar Bild 19: Förutom statusinformationen (se kapitlet "Nätverk IP-inställningar" på sida 28) kan du välja protokollet (statisk adress eller DHCP-klient), ändra IP-adress och nätmask hos din WLAN-Accesspoint samt ange din routers gatewayadress och DNS-server. Genom att klicka på symbolen (1) kan du lägga till ytterligare DNS-servrar. Bruksanvisning

30 Ibruktagning 9.6 Nätverk WLAN Bild 20: I WLAN-statusområdet får du en översikt över din WLAN-Accesspoints WLAN-inställningar. Radiostandard, kanal, bitrate, SSID, driftsätt, BSSID, kryptering, signalstyrka i procent, inloggade stationer med SSID, MAC-adress, IPadress, signal och brus visas. Tryck på knappen "Scanna" (1) för att se en översikt över alla närliggande nätverk. Finns det flera nätverk bör du ev. välja en annan kanal. Med hjälp av knapparna "Lägga till" och "Ta bort" (2) så går det att lägga till resp. ta bort ett ytterligare nätverksgränssnitt. Det krävs t.ex. två nätverksgränssnitt i funktionssätten för att höja WLAN-räckvidden (se kapitel "Höja WLANräckvidden (med WDS)" på sida 12 och kapitel "Höja WLAN-räckvidden (utan WDS" på sida 14). Inställningarna för reläfunktionen/repeaterläget beskrivs i kapitlet "Reläfunktion/repeaterläge" på sida 33. Bruksanvisning

31 Ibruktagning Bild 21: Bruksanvisning

32 Ibruktagning Nätverk WLAN-inställningar Vid WLAN-inställningarna skiljer man på enhetskonfiguration och gränssnittskonfiguration Nätverk WLAN-inställningar Enhetskonfiguration Allmänna inställningar Bild 22: Förutom statusindikeringen går det att göra följande inställningar: Aktivera/avaktivera WLAN Du kan koppla från ditt WLAN när du inte behöver det för att undvika strålning och spara energi. De båda andra gränssnitten står fortfarande till förfogande. Växlingen kan även göras via UDP (se kapitlet "Styra WLAN-Accesspoint via UDP" på sida 44). Kanal Frekvensområdena hos de intilliggande kanalerna överlappar varandra. Välj därför kanal så att frekvenserna hos andra radioenheter i din närhet inte överlappas (t.ex. radioutrustning hos mikrovågsenheter i området för kanal 9 och 10). I Tyskland är det tillåtet med 13 kanaler, i USA t.ex. endast 11. För att inte begränsa enhetsurvalet så rekommenderar vi därför att du endast använder kanalerna 1 till 11. Sändningseffekt Genom att förändra sändningseffekten går det att anpassa räckvidden hos WLAN-Accesspoint. Den bör hållas så liten som användningsområdet kräver. Bruksanvisning

33 Ibruktagning Nätverk WLAN-inställningar Gränssnittskonfiguration Allmänna inställningar De möjliga inställningarna i gränssnittskonfigurationen är nätverksspecifika: ESSID Nätverksnamn med vilket WLAN-Accesspoint bör vara förbundet Läge - Det går att välja mellan fyra lägen: Driftlägena Accesspoint, Klient (WDS), Klient (reläad) och Accesspoint (WDS/repeater) (se kapitlet "Funktionstyper" på sida 9) Dölja ESSID Förhindrar att obehöriga kan se ditt nätverk Med "Spara och använd" övertas de gjorda inmatningarna Nätverk WLAN-inställningar Enhetskonfiguration Allmänna inställningar Reläfunktion/repeaterläge Reläfunktionen utgör basen för repeaterfunktionerna. Då tas en befintlig, ev. svag, WLAN-signal emot från en router, förstärks och skickas ut som åtkomstpunkt där WLAN-Accesspoint finns. Så kan t ex WLAN-anslutningar hos en befintlig router 'förlängas' och/eller göras funktionssäker. Tänk på att de maximala dataraterna i funktionstyperna med repeterfunktion halveras med varje ytterligare repetering/upprepning. Det beror på den allmänna, fysikaliska principen för WLAN-överföring och är inte en särskild egenskap för WLAN-Accesspoint. Internet Router WLAN access point, FM WLAN access point, FM 1 x repeated (50 %) 2 x repeated (25 %) possible, not recommendable Bild 23: Funktionssätten "Repeater" och "Accesspoint" kräver motsvarande konfiguration i den infällda WLAN- Accesspointen. Eftersom det handlar om två olika WLAN-funktionssätt måste de två nätverksgränssnitten ställas in (se kapitlet "Nätverk WLAN" på sida 30). Det första nätverksgränssnittet konfigureras som "Klient (reläad)". Reläklientens IP-adress måste då ligga i routerns identiska adressområde (resp. till enheten som ska förstärkas). Det andra nätverksgränssnittet parametreras som Accesspoint. Via det här nätverksgränssnittet följer, i WLANdrift, förbindelsen av de mobila dataslutenheterna eller ytterligare repeatrar, vilka är identiska med de tidigare förloppen. Bruksanvisning

34 Ibruktagning Nätverk WLAN-inställningar Enhetskonfiguration Avancerade inställningar Bild 24: Det går att göra avancerade inställningar under både enhets- och gränssnittskonfigurationen: Läge I leveranstillståndet kan enheter logga in enligt IEEE b/g/n-standard. Vill du begränsa åtkomsten går det att ställa in särskilda radiostandarder HT-läge (endast vid läget g+n) I n-standarden går det att välja HT 20/40. Prova vid vilken bandbredd du får bäst resultat. Bruksanvisning

35 Ibruktagning Gränssnittskonfiguration WLAN-kryptering WLAN-krypteringen skyddar närverket mot åtkomst från obehöriga användare. Kryptering Det läge som är inställt vid leveransen är det säkraste, men stöds inte av vissa äldre enheter (undvik WEP!) Kryptotext Krypteringsprocess, i leveranstillstånd "auto" Nyckel Genom att lämna ut nyckeln ger du behöriga användare åtkomst till ditt nätverk. Det är viktigt att du ändrar nyckeln! När du väljer nyckeln ska du följa samma kriterier som när du väljer lösenord. Dock bör, vid krypteringsprocessen av t.ex. WPA och WPA2 för WLAN, lösenordet av säkerhetsskäl vara minst 20 tecken långt. Alla gjorda inställningar kan bekräftas och börja gälla med hjälp av "Spara och använd" Nätverk Diagnoser Bild 25: Med det här verktyget kan du testa nätverks- och internetförbindelserna. Ange en internetadress (den kan vara intern eller extern) och klicka på "Ping". Du får då information om datan har skickats och om det mottagande stället har svarat. Bruksanvisning

36 Ibruktagning 9.7 Konfiguration Tjänster Tjänster Timerfunktion för LAN/WLAN Bild 26: AC WLAN har en integrerad timerfunktion som kan definieras på många sätt. I den första rubriken "Timerfunktion" görs de allmänna inställningarna: WLAN resp. LAN på/av Genom att klicka på det gröna kommandofältet "på/av" (I) växlar du (för respektive nätverk) mellan de båda lägena PÅ resp. AV. Aktivera timer-klocka Här kan du koppla från timerfunktionen allmänt (resp. sätta på den igen). LED-indikering LED-indikeringen är oberoende av timerfunktionerna och återger bara statusen hos de interna gränssnitten. Varje gjord ändring måste sparas för att den ska tas över resp. användas. I den andra rubriken "Tidsposter" kan du ställa in timer-klockan individuellt. Det går att definiera en kopplingsprocess per rad. För att förenkla erbjuds sex fördefinierade tidsintervall: Välj det önskade tidsintervallet (H) och ange den önskade kombinationen med tid, dag, datum, WLAN/LANgiltighet. Bruksanvisning

37 Ibruktagning Det är en bra rekommendation att definiera de ofta önskade "motsatta" kopplingarna (ev. över kommandot "Lägga till") i de följande raderna. Du kan radera tidsposter du inte längre använder med motsvarande kommando. Dessutom kan du definiera helgdagar. Ange respektive datum i ordningen DD/MM/ÅÅÅÅ. Kopplingen på helgdagarna görs på samma sätt som de som har definierats för helger. Om det inte finns några helposter händer inget på de inställda helgdagarna. Aktivera timern via tangenten "Spara och använd". Tiden uppdateras helatiden sekundexakt utifrån inställningarna i "System > Allmänna inställningar" Tjänster Fjärrstyrning Bild 27: AC WLAN gör det möjligt att synkronisera kopplingstiderna hos andra AC WLAN-enheter (från firmware V2.x) i ett nät. Gör så här: Hitta alla enheter i nätet Klicka på det gröna fältet "Scanna". Alla AC WLAN (med minst firmware 2.x) listas med IP-adress, SSID etc. Synkronisera enhet(-er) Klicka på respektive röda fält "Synkronisera" för att synkronisera enheten. Enheten med den gröna symbolen är referens. Om alla enheter har synkroniserats visas den gröna symbolen på alla ställen. Aktivera timern via tangenten "Spara och använd". Det görs ingen automatisk synkronisering om en enhets kopplingstider ändras i efterhand. Bruksanvisning

38 Ibruktagning Tjänster Gästförbindelser Ställa in gästgränssnitt Bild 28: AC WLAN gör det möjligt att erbjuda en gästförbindelse per WLAN. Husinternt LAN är dock inte tillgängligt för gäster. "Gästgivande" AC WLAN är den enhet som (alfabetiskt) står överst i listan. För gästförbindelsen måste du först lägga till ett nytt gränssnitt via "Nätverk > WLAN" och sedan konfigurera det: Allmänna inställningar Tilldela ett nytt ESSID. Vi rekommenderar att enheten får samma namn som sin funktion som "gäst". Det är absolut nödvändigt att fastställa läget som Accesspoint. WLAN-kryptering Konfigurera en extra nyckel (WLAN-lösenord) för gäståtkomsten. Varje gjord ändring måste sparas genom att du klickar på den gröna tangenten för att den ska tas över resp. användas. Bruksanvisning

39 Ibruktagning Konfigurera gästförbindelser Bild 29: Först efter att gränssnittet "Gäst" har ställts i görs de allmänna inställningarna under "Tjänster > Gästförbindelser" och rubrikden "Gästläge": Aktivera förbindelsen - Genom att markera resp. avmarkera aktiverar du gästförbindelsen. Radera gästprotokoll - På grund av dataskyddet går det bara att titta på gästprotokollet (J), men inte att spara det. Varje gjord ändring måste sparas genom att du klickar på den gröna tangenten för att den ska tas över resp. användas. Under "Status > Översikt" får du information (K) om de inloggade stationerna. - Avaktivera gränssnitt Om gästgränssnittets WLAN avaktiveras syns det inte längre. - Om man bara avaktiverar gästförbindelsen syns WLAN-gränssnittet fortfarande och man har även åtkomst till det privata nätverket. Ta bort gränssnitt Det går lättast att ta bort gränssnittet "Gäst" igen under "Nätverk > WLAN". Varje gjord ändring måste sparas genom att du klickar på den gröna tangenten för att den ska tas över resp. användas. Bruksanvisning

40 Ibruktagning 9.8 Konfiguration System Säkringar/uppdateringar System Backup/mjukvaruuppdatering Bild 30: Som en säkerhet kan du spara dina individuella inställningar på en dator eller så kan du göra en återställning till leveranstillståndet. Dessutom går det att installera ny firmware. Se även kapitlet Säkra/återställa på sida 41. Se även kapitlet Installera ny firmware på sida 41. Bruksanvisning

41 Ibruktagning Säkra/återställa För att säkra ska du välja en mapp på din dator där du kan spara de aktuella inställningarna. Klicka på "Säkra". Klicka på "Genomför återställning" för att återställa till leveranstillståndet. Om du t.ex. vill installera flera WLAN- Accesspoints med identisk konfiguration kan du spara inställningarna hos en enhet som backup och ladda den i de andra enheterna Installera ny firmware Du kan ladda ner ny firmware från vår elektroniska katalog ( Gör så här: 1. Spara filen på din dator. 2. Om du vill behålla de aktuella inställningarna ska du bekräfta det. 3. Välj den sparade filen 4. Klicka på "Flash-bild". Bruksanvisning

42 Ibruktagning Omstart Bild 31: Med en omstart återställer du systemet eller övertar ev. ändrade inställningar Logga ut Med "Logga ut" lämnar du WLAN-Accesspoints användargränssnitt. Du måste först spara gjorda inställningar. För att göra fler ändringar måste du logga in med ditt lösenord igen. Bruksanvisning

43 Pos: 46 /Layout bis /Online-Dokumentation (+KNX)/Steuermodule - Online-Dokumentation (--> Für alle Dokumente <--)/ Seitenumbruch @ 1 Bruksanvisning Ibruktagning 9.9 Konfiguration Expertinformation Expertdiagram Under den här menyn står detaljerad information om de aktuella dataöverföringarna i LAN- och WLAN-området till förfogande vilken du kan använda som analyseringsverktyg LAN Med det här diagrammet kan du kontrollera om det finns en LAN-förbindelse och vilka datarater som överförs inoch utgående i ett tidsrum på 3 minuter WLAN WLAN-diagrammen ger information om överföringens kvalitet vad gäller signal, brus och datarate. Bruksanvisning

44 Betjäning Pos: 47 /Layout bis /Online-Dokumentation (+KNX)/Überschriften (--> Für alle Dokumente <--)/1. Ebene/A Betjäning Pos: 49 /Layout bis /Online-Dokumentation (+KNX)/Bedienung/Sonstige Bereiche/Bedienung Styra WLAN-Accesspoint via UDP WLAN-gränssnittet hos enheten kan sättas på och stängas av via UDP-kommando. Aktivera UDP-funktionen genom att föra in den önskade porten under menyn "System". I leveranstillståndet är ingen port inställd. Bekräfta sedan posten genom att klicka på knappen "Spara och använd". Omstart! För att överföra den angivna UDP-porten är det absolut nödvändigt att starta om WLAN- Accesspoint. Klicka på "Starta om" och sedan på "Genomför omstart" i fönstret som öppnas. Omstarten tar ca en minut. Sedan står UDP-funktionen till förfogande. UDP-kommandon Kommandon WLAN ON WLAN OFF WLAN? Innebörd Sätt på WLAN-gränssnittet Koppla från WLAN-gränssnittet Kontrollera status Vid inmatningen ska du vara uppmärksam på stora/små bokstäver samt mellanslag. WLAN-Accesspoint bekräftar ett skickat UDP-kommando genom att skicka tillbaka den aktuella statusen. Bruksanvisning

45 Betjäning 10.2 Lysdiodernas betydelse (endast enhet 8186/31-500) För en detaljerad felanalys och vid ibruktagningen går det även att använda lysdiodernas status som du ser när du har tagit av skyddet på den övre komponenten på WLAN-Accesspoint. De visar aktiviteten hos respektive portar skruvklämma och UAE-kontakt. Nr. Funktion 1 Link/Act Extern Ethernet-port (skruvklämma) 2 Link/Act Lokal Ethernet Port (UAE-kontakt) 1 2 Bild 32: 10.3 Återställningsfunktioner hos enhet 8186/ Detail X Bild 33: Återställa till fabriksinställningarna Under pågående drift ska du ställa in en brygga i minst 5 resp. maximalt 30 sekunder (bild, detalj X) Systemet startar med fabriksinställningarna. Bruksanvisning

46 Betjäning Fullständig återställning Om du inte har åtkomst till WLAN-Accesspoint kan du återställa enheten helt. Sedan måste firmware läggas till i WLAN-Accesspoint. 1. Koppla WLAN-Accesspoint strömlös. 2. Skapa en brygga (bild, detalj X) 3. Sätt på spänningen igen. 4. Vänta 5 sekunder 5. Anslut en dator till WLAN-Accesspoint med hjälp av RJ45-kontakten. 6. Gör följande TCP/IP-inställningar på datorns nätverksadapter: Använd en statisk IP-adress: Välj "Windows - Start - Utför", ange "cmd" och bekräfta med "OK". Ange "tftp -i put <Filnamn>" varvid du ersätter <Filnamn> med filnamnet och sökvägen för den aktuella firmwarefilen (se kapitlet "Installera ny firmware" på sida 41). Du kan ladda ner ny firmware från vår elektroniska katalog ( Det följer ett returmeddelande från systemet om den genomförda dataöverföringen. WLAN-Accesspoint står efter omstarten till förfogande med fabriksinställningarna. Inmatningens innebörd: C:\ Byte till rotkatalog tftp Starta TFTP-klient (finns i operativsystemet) -i Överföra binär fil TFTP-serverns adress i WLAN-Accesspoint put Skicka data Bruksanvisning

47 Pos: 50 /Layout bis /Online-Dokumentation (+KNX)/Steuermodule - Online-Dokumentation (--> Für alle Dokumente <--)/ Seitenumbruch @ 1 Bruksanvisning Betjäning 10.4 Återställningsfunktioner hos enhet 8186/ Återställa till fabriksinställningarna Använd en återställningsmagnet (vanlig stavmagnet). Vänd dig till den centrala försäljningsavdelningen om du har några frågor. Systemet startar med fabriksinställningarna Fullständig återställning Om du inte har åtkomst till WLAN-Accesspoint kan du återställa enheten helt. Sedan måste firmware läggas till i WLAN-Accesspoint. 1. Koppla WLAN-Accesspoint strömlös. 2. Skapa en brygga (bild, detalj X) 3. Sätt på spänningen igen. 4. Vänta 5 sekunder 5. Anslut en dator till WLAN-Accesspoint med hjälp av RJ45-kontakten. 6. Gör följande TCP/IP-inställningar på datorns nätverksadapter: Använd en statisk IP-adress: Välj "Windows - Start - Utför", ange "cmd" och bekräfta med "OK". Ange "tftp -i put <Filnamn>" varvid du ersätter <Filnamn> med filnamnet och sökvägen för den aktuella firmwarefilen (se kapitlet "Installera ny firmware" på sida 41). Du kan ladda ner ny firmware från vår elektroniska katalog ( Det följer ett returmeddelande från systemet om den genomförda dataöverföringen. WLAN-Accesspoint står efter omstarten till förfogande med fabriksinställningarna. Inmatningens innebörd: C:\ Byte till rotkatalog tftp Starta TFTP-klient (finns i operativsystemet) -i Överföra binär fil TFTP-serverns adress i WLAN-Accesspoint put Skicka data Bruksanvisning

48 Pos: 52 /Layout bis /Online-Dokumentation (+KNX)/Störungsbeseitigung/Sonstige Bereiche/Stoerungsbeseitigung - @ 1 Pos: 53 /Layout bis /Online-Dokumentation (+KNX)/Steuermodule - Online-Dokumentation (--> Für alle Dokumente <--)/ Seitenumbruch @ 1 Bruksanvisning Åtgärdning av störningar Pos: 51 /Layout bis /Online-Dokumentation (+KNX)/Überschriften (--> Für alle Dokumente <--)/1. Ebene/S Åtgärdning av störningar Orsak LED-lamporna lyser inte WLAN-Accesspoint har ingen försörjningsspänning. Ingen förbindelse med WLAN-basstationen WLAN-Accesspoint är utanför basstationens räckvidd. WLAN-funktionen hos din WLAN-Accesspoint är avaktiverad. Ett annat WLAN-radionät orsakar störningar. Krypteringen hos din WLAN-Accesspoint är inställd på "WEP" eller "okrypterad". ESSID är inställt på "dold". På WLAN-Accesspoint är en annan krypteringsprocess inställd än på datorn. Ingen WLAN-förbindelse med datorn Datorns WLAN-adapter är inte driftsklar. Datorn är utanför räckvidden hos WLAN-Accesspoint. Hos WLAN-Accesspoint är en annan krypteringsprocess inställd än på datorn. Ingen åtkomst möjlig till enheterna i nätverket Enheterna har en brandvägg. Fel adressområde/nätmask Det går inte att hitta WLAN-Accesspoint under IP-adressen Du har aktiverat DHCP-klienten. Klartextvisningen vid lösenord och nyckel fungerar inte Du använder Internet Explorer 9. Diagrammen visas inte Du använder Internet Explorer 7 eller 8. Du använder Internet Explorer 9. Åtgärd Sätt på försörjningsspänningen. Minska avståndet mellan enheterna. Aktivera WLAN-funktionen. Ställ in en annan kanal eller ställ kanalen på "auto". Ställ in krypteringens användargränssnitt på WPA/WPA2. För förbindelseuppbyggnaden med WEP så måste ESSID vara "synlig". Ställ ESSID på "synlig". När förbindelsen har skapats kan ESSID ställas på "dold" igen. Ställ in samma krypteringsprocess på datorn som på WLAN- Accesspoint. Kontrollera att WLAN-adaptern är påslagen; på vissa enheter måste den sättas på med en omkopplare. Minska avståndet mellan datorn och WLAN-Accesspoint. Ställ in samma krypteringsprocess på datorn som på WLAN- Accesspoint. Tillåt nätåtkomst för brandväggen. Kontrollera om adresserna är korrekt inställda. Försök att hitta enheten via WLAN-funktionen. Under Extra/Inställningar ska du ta bort alla aktiveringar i kompatibilitetsvyn. Installera en SVG-plugin (t.ex. från Adobe från sidan Under Extra/Inställningar ska du ta bort alla aktiveringar i kompatibilitetsvyn. Bruksanvisning
