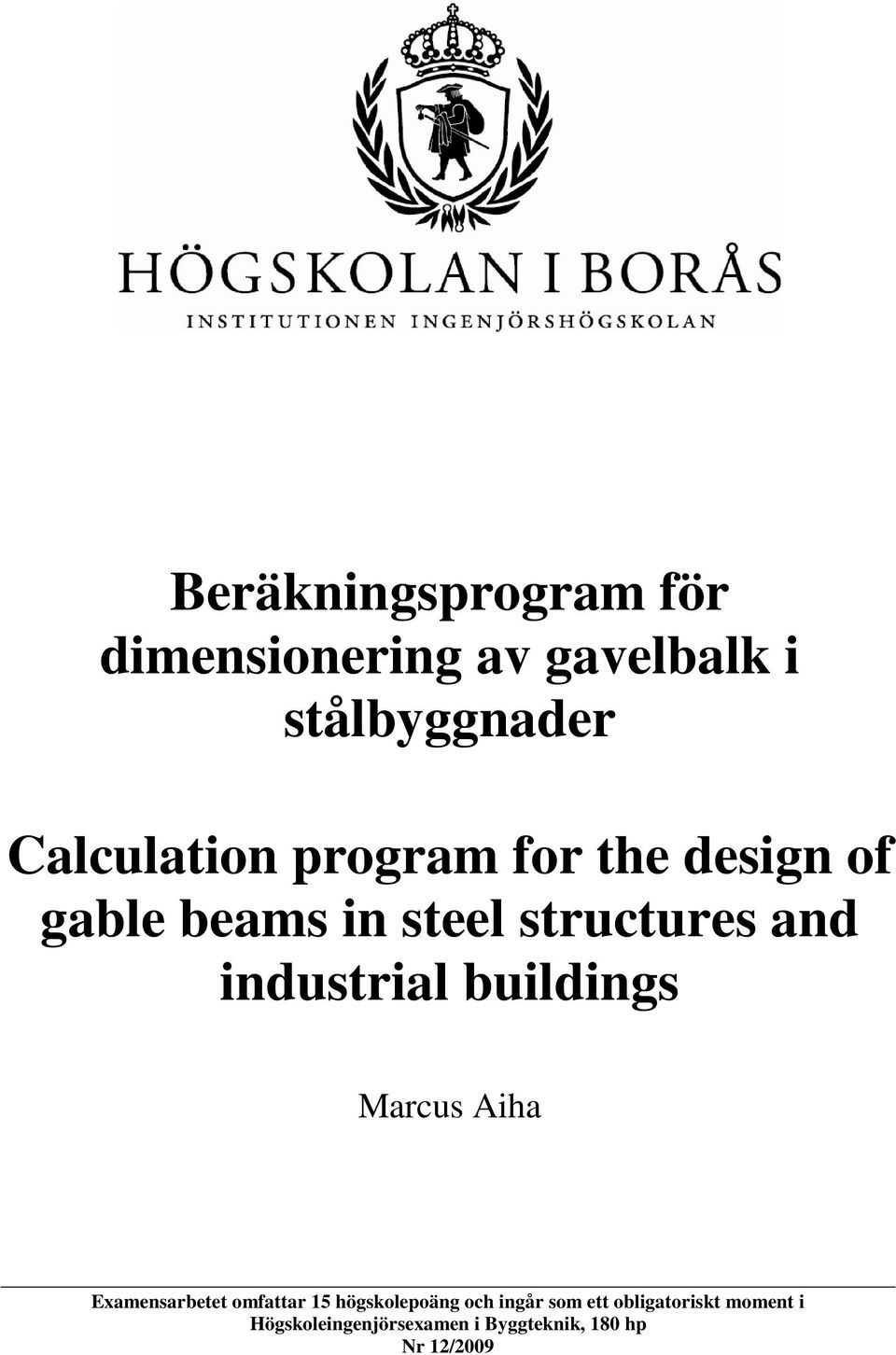

1 Beräkningsprogram för dimensionering av gavelbalk i stålbyggnader Calculation program for the design of gable beams in steel structures and industrial buildings Marcus Aiha Examensarbetet omfattar 15 högskolepoäng och ingår som ett obligatoriskt moment i Högskoleingenjörsexamen i Byggteknik, 180 hp Nr 1/009

2 Beräkningsprogram för dimensionering av gavelbalk i stålbyggnader Calculation program for the design of gable beams In steel structures and industrial buildings Marcus Aiha S061801@utb.hb.se Kandidatuppsats examensarbete Ämneskategori: Teknik Högskolan i Borås Institutionen Ingenjörshögskolan BORÅS Telefon Examinator: Handledare, namn: Handledare, adress: Agnes Nagy Johan Martinsson EAB AB Smålandsstenar Uppdragsgivare: EAB AB Smålandsstenar Datum: Nyckelord: Gavelbalk, statiskt obestämda balkar, dimensionering, interaktionsberäkning mellan moment och normalkraft, Excel applikation ii

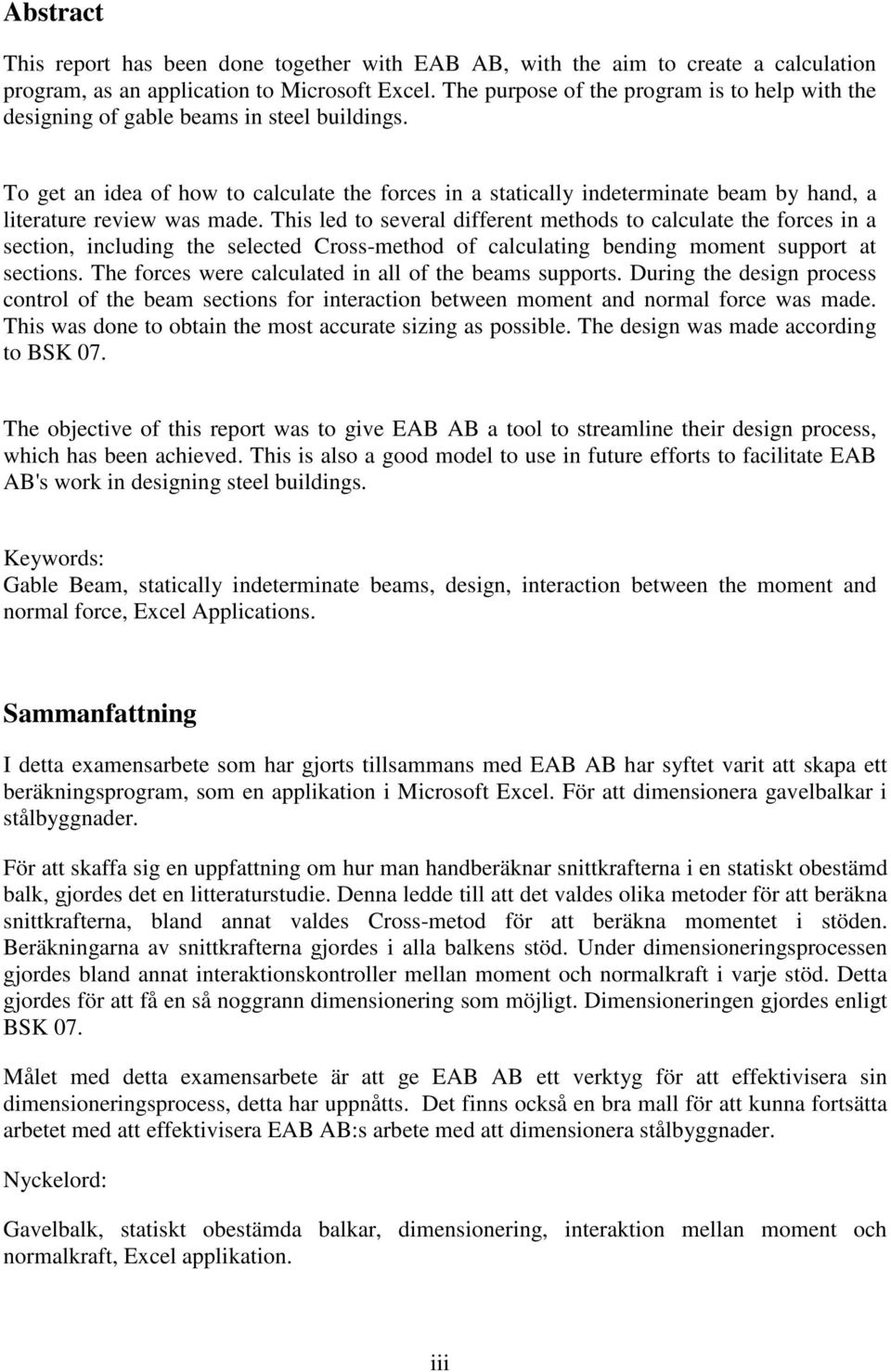

3 Abstract This report has been done together with EAB AB, with the aim to create a calculation program, as an application to Microsoft Excel. The purpose of the program is to help with the designing of gable beams in steel buildings. To get an idea of how to calculate the forces in a statically indeterminate beam by hand, a literature review was made. This led to several different methods to calculate the forces in a section, including the selected Cross-method of calculating bending moment support at sections. The forces were calculated in all of the beams supports. During the design process control of the beam sections for interaction between moment and normal force was made. This was done to obtain the most accurate sizing as possible. The design was made according to BSK 07. The objective of this report was to give EAB AB a tool to streamline their design process, which has been achieved. This is also a good model to use in future efforts to facilitate EAB AB's work in designing steel buildings. Keywords: Gable Beam, statically indeterminate beams, design, interaction between the moment and normal force, Excel Applications. Sammanfattning I detta examensarbete som har gjorts tillsammans med EAB AB har syftet varit att skapa ett beräkningsprogram, som en applikation i Microsoft Excel. För att dimensionera gavelbalkar i stålbyggnader. För att skaffa sig en uppfattning om hur man handberäknar snittkrafterna i en statiskt obestämd balk, gjordes det en litteraturstudie. Denna ledde till att det valdes olika metoder för att beräkna snittkrafterna, bland annat valdes Cross-metod för att beräkna momentet i stöden. Beräkningarna av snittkrafterna gjordes i alla balkens stöd. Under dimensioneringsprocessen gjordes bland annat interaktionskontroller mellan moment och normalkraft i varje stöd. Detta gjordes för att få en så noggrann dimensionering som möjligt. Dimensioneringen gjordes enligt BSK 07. Målet med detta examensarbete är att ge EAB AB ett verktyg för att effektivisera sin dimensioneringsprocess, detta har uppnåtts. Det finns också en bra mall för att kunna fortsätta arbetet med att effektivisera EAB AB:s arbete med att dimensionera stålbyggnader. Nyckelord: Gavelbalk, statiskt obestämda balkar, dimensionering, interaktion mellan moment och normalkraft, Excel applikation. iii

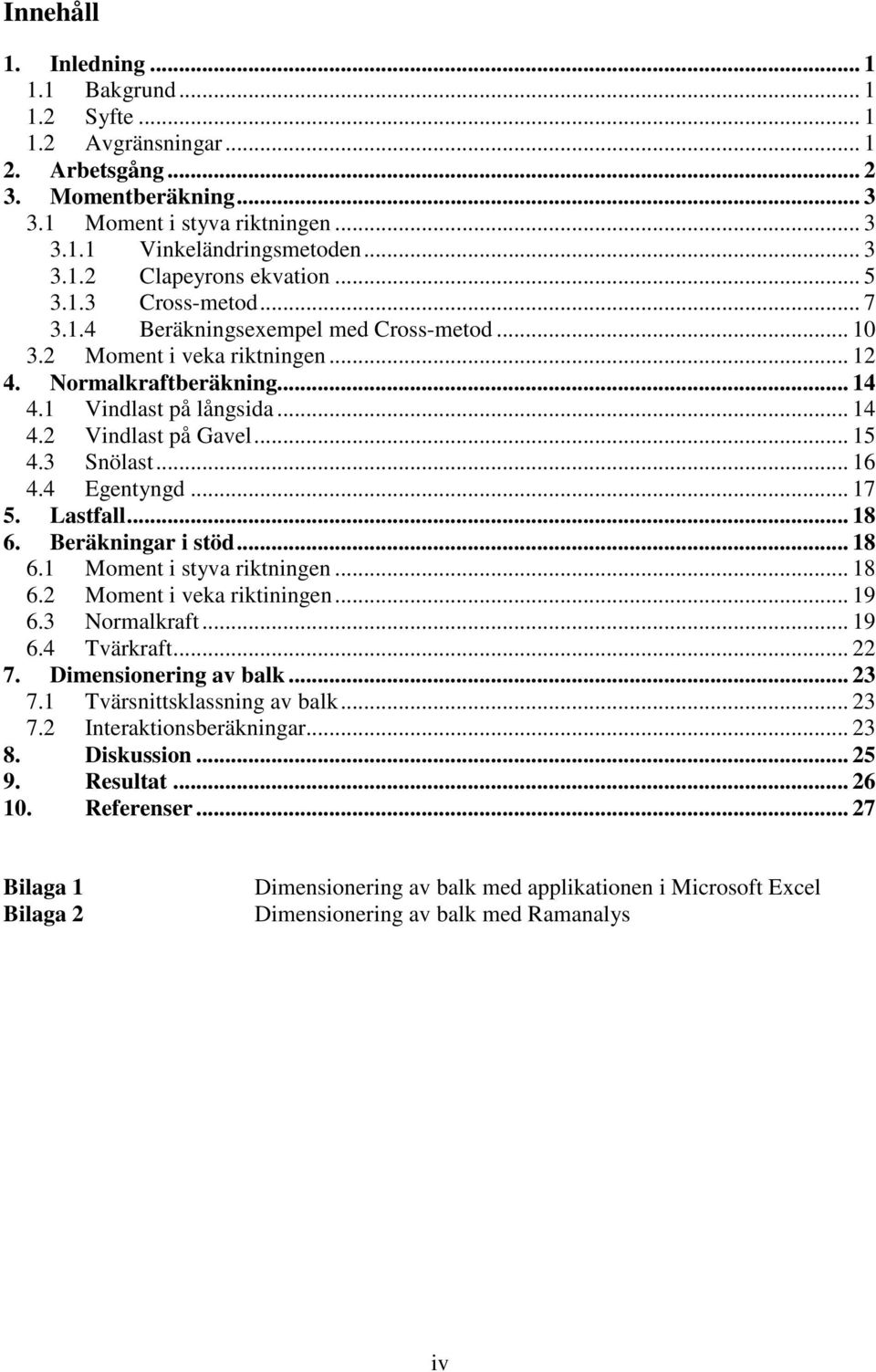

4 Innehåll 1. Inledning Bakgrund Syfte Avgränsningar Arbetsgång Momentberäkning Moment i styva riktningen Vinkeländringsmetoden Clapeyrons ekvation Cross-metod Beräkningsexempel med Cross-metod Moment i veka riktningen Normalkraftberäkning Vindlast på långsida Vindlast på Gavel Snölast Egentyngd Lastfall Beräkningar i stöd Moment i styva riktningen Moment i veka riktiningen Normalkraft Tvärkraft Dimensionering av balk Tvärsnittsklassning av balk Interaktionsberäkningar Diskussion Resultat Referenser... 7 Bilaga 1 Bilaga Dimensionering av balk med applikationen i Microsoft Excel Dimensionering av balk med Ramanalys iv

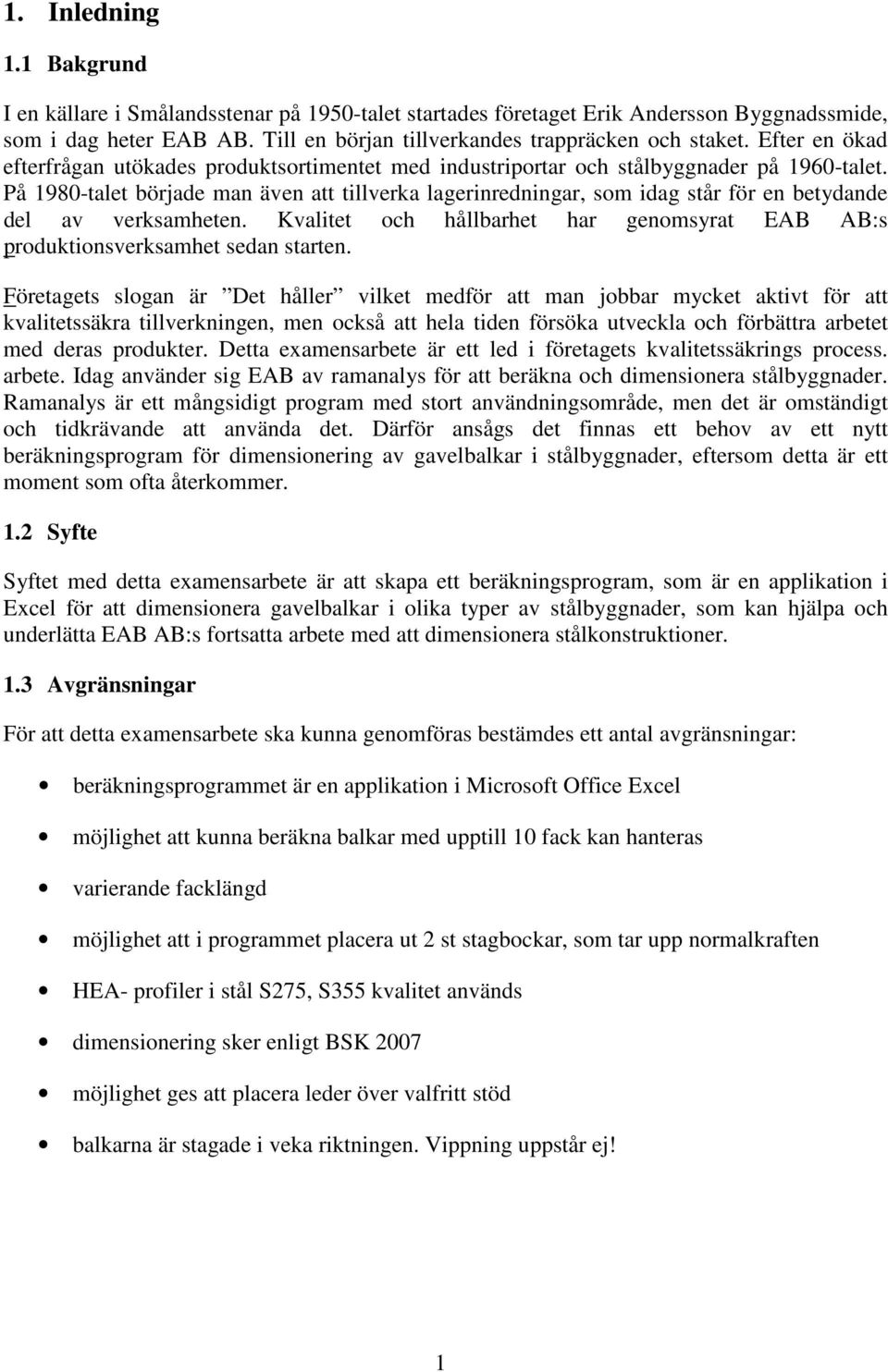

5 1. Inledning 1.1 Bakgrund I en källare i Smålandsstenar på 1950-talet startades företaget Erik Andersson Byggnadssmide, som i dag heter EAB AB. Till en början tillverkandes trappräcken och staket. Efter en ökad efterfrågan utökades produktsortimentet med industriportar och stålbyggnader på 1960-talet. På 1980-talet började man även att tillverka lagerinredningar, som idag står för en betydande del av verksamheten. Kvalitet och hållbarhet har genomsyrat EAB AB:s produktionsverksamhet sedan starten. Företagets slogan är Det håller vilket medför att man jobbar mycket aktivt för att kvalitetssäkra tillverkningen, men också att hela tiden försöka utveckla och förbättra arbetet med deras produkter. Detta examensarbete är ett led i företagets kvalitetssäkrings process. arbete. Idag använder sig EAB av ramanalys för att beräkna och dimensionera stålbyggnader. Ramanalys är ett mångsidigt program med stort användningsområde, men det är omständigt och tidkrävande att använda det. Därför ansågs det finnas ett behov av ett nytt beräkningsprogram för dimensionering av gavelbalkar i stålbyggnader, eftersom detta är ett moment som ofta återkommer. 1. Syfte Syftet med detta examensarbete är att skapa ett beräkningsprogram, som är en applikation i Excel för att dimensionera gavelbalkar i olika typer av stålbyggnader, som kan hjälpa och underlätta EAB AB:s fortsatta arbete med att dimensionera stålkonstruktioner. 1.3 Avgränsningar För att detta examensarbete ska kunna genomföras bestämdes ett antal avgränsningar: beräkningsprogrammet är en applikation i Microsoft Office Excel möjlighet att kunna beräkna balkar med upptill 10 fack kan hanteras varierande facklängd möjlighet att i programmet placera ut st stagbockar, som tar upp normalkraften HEA- profiler i stål S75, S355 kvalitet används dimensionering sker enligt BSK 007 möjlighet ges att placera leder över valfritt stöd balkarna är stagade i veka riktningen. Vippning uppstår ej! 1

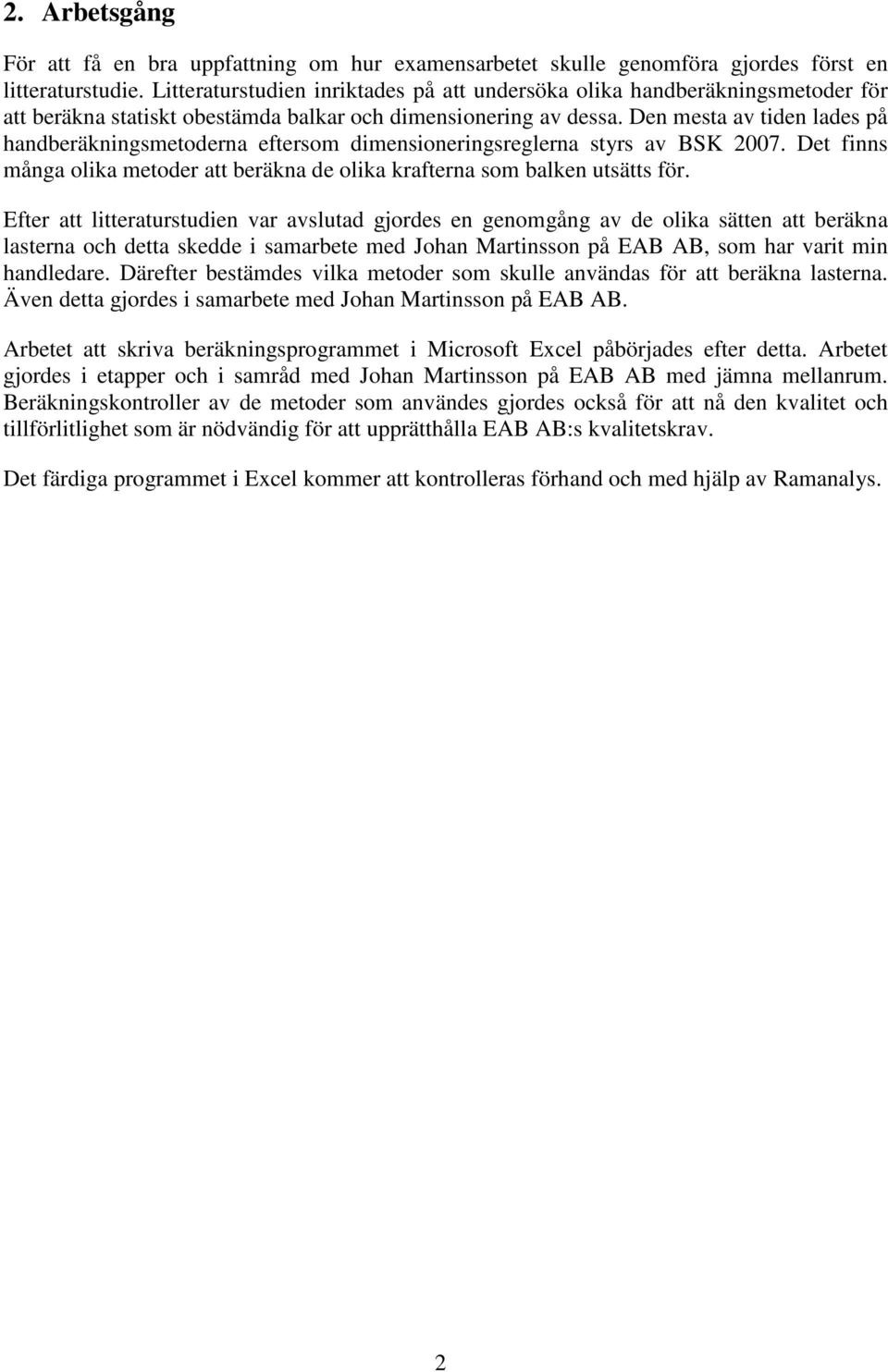

6 . Arbetsgång För att få en bra uppfattning om hur examensarbetet skulle genomföra gjordes först en litteraturstudie. Litteraturstudien inriktades på att undersöka olika handberäkningsmetoder för att beräkna statiskt obestämda balkar och dimensionering av dessa. Den mesta av tiden lades på handberäkningsmetoderna eftersom dimensioneringsreglerna styrs av BSK 007. Det finns många olika metoder att beräkna de olika krafterna som balken utsätts för. Efter att litteraturstudien var avslutad gjordes en genomgång av de olika sätten att beräkna lasterna och detta skedde i samarbete med Johan Martinsson på EAB AB, som har varit min handledare. Därefter bestämdes vilka metoder som skulle användas för att beräkna lasterna. Även detta gjordes i samarbete med Johan Martinsson på EAB AB. Arbetet att skriva beräkningsprogrammet i Microsoft Excel påbörjades efter detta. Arbetet gjordes i etapper och i samråd med Johan Martinsson på EAB AB med jämna mellanrum. Beräkningskontroller av de metoder som användes gjordes också för att nå den kvalitet och tillförlitlighet som är nödvändig för att upprätthålla EAB AB:s kvalitetskrav. Det färdiga programmet i Excel kommer att kontrolleras förhand och med hjälp av Ramanalys.

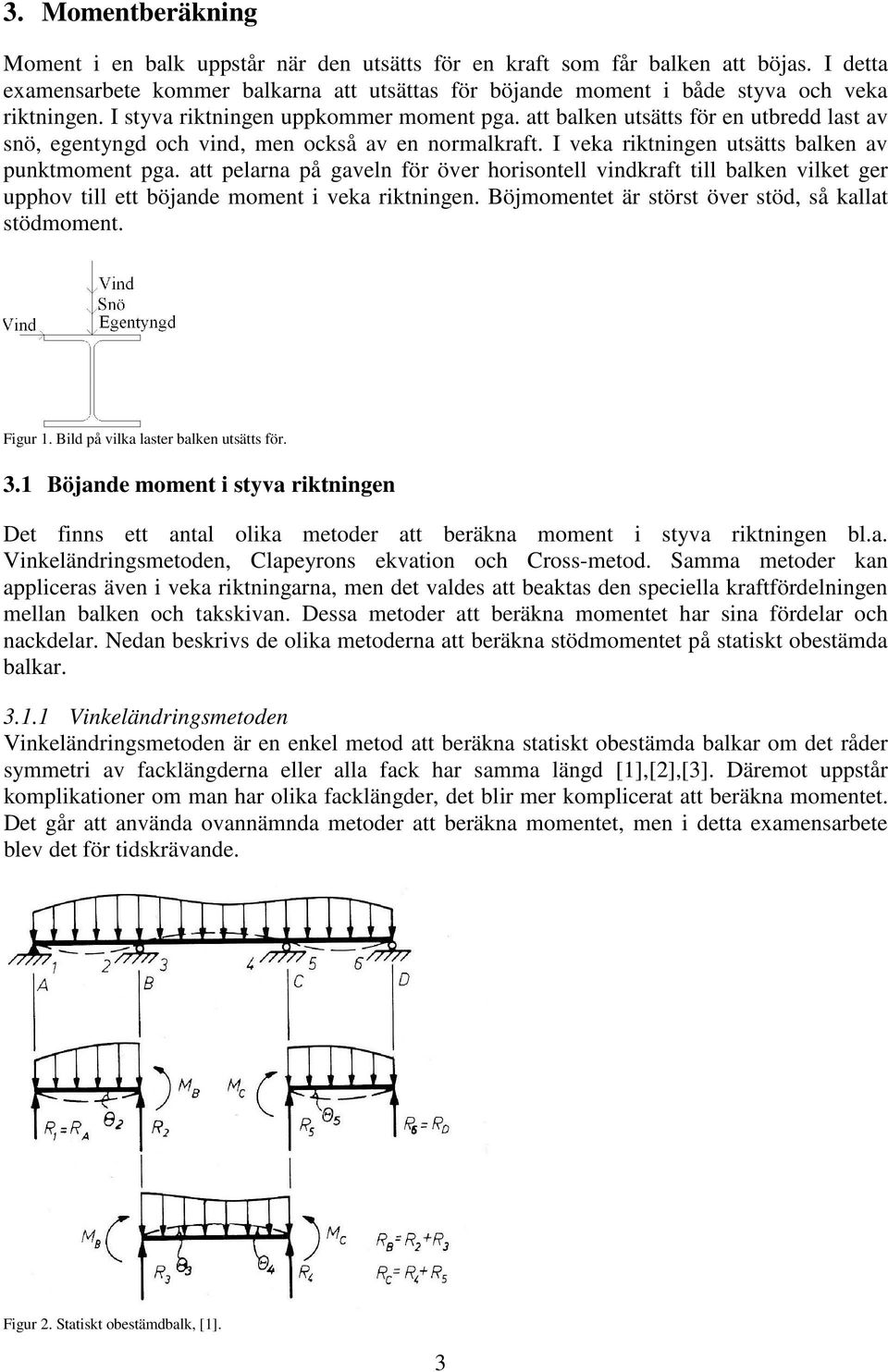

7 3. Momentberäkning Moment i en balk uppstår när den utsätts för en kraft som får balken att böjas. I detta examensarbete kommer balkarna att utsättas för böjande moment i både styva och veka riktningen. I styva riktningen uppkommer moment pga. att balken utsätts för en utbredd last av snö, egentyngd och vind, men också av en normalkraft. I veka riktningen utsätts balken av punktmoment pga. att pelarna på gaveln för över horisontell vindkraft till balken vilket ger upphov till ett böjande moment i veka riktningen. Böjmomentet är störst över stöd, så kallat stödmoment. Figur 1. Bild på vilka laster balken utsätts för. 3.1 Böjande moment i styva riktningen Det finns ett antal olika metoder att beräkna moment i styva riktningen bl.a. Vinkeländringsmetoden, Clapeyrons ekvation och Cross-metod. Samma metoder kan appliceras även i veka riktningarna, men det valdes att beaktas den speciella kraftfördelningen mellan balken och takskivan. Dessa metoder att beräkna momentet har sina fördelar och nackdelar. Nedan beskrivs de olika metoderna att beräkna stödmomentet på statiskt obestämda balkar Vinkeländringsmetoden Vinkeländringsmetoden är en enkel metod att beräkna statiskt obestämda balkar om det råder symmetri av facklängderna eller alla fack har samma längd [1],[],[3]. Däremot uppstår komplikationer om man har olika facklängder, det blir mer komplicerat att beräkna momentet. Det går att använda ovannämnda metoder att beräkna momentet, men i detta examensarbete blev det för tidskrävande. Figur. Statiskt obestämdbalk, [1]. 3

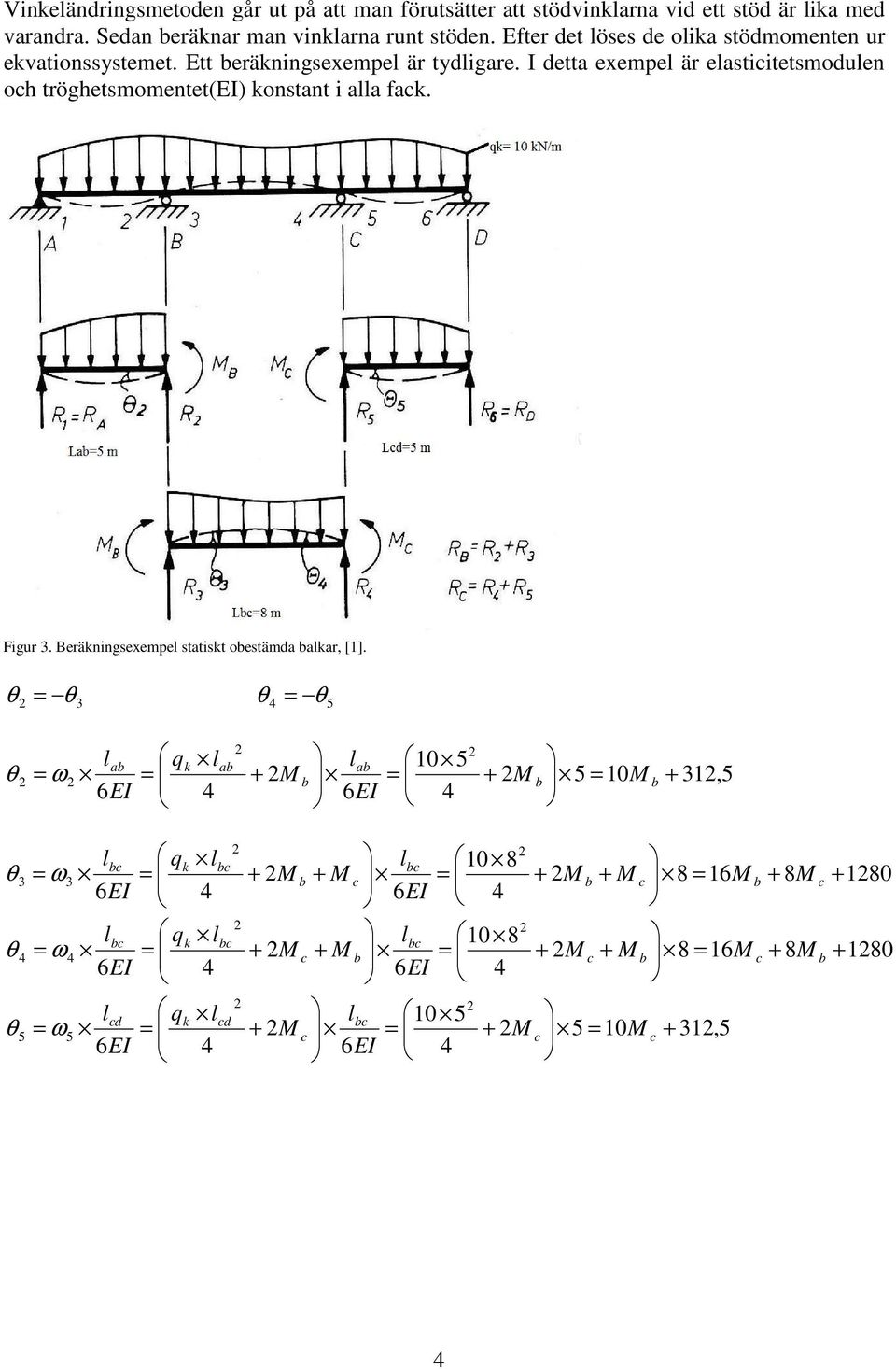

8 4 Vinkeländringsmetoden går ut på att man förutsätter att stödvinklarna vid ett stöd är lika med varandra. Sedan beräknar man vinklarna runt stöden. Efter det löses de olika stödmomenten ur ekvationssystemet. Ett beräkningsexempel är tydligare. I detta exempel är elasticitetsmodulen och tröghetsmomentet(ei) konstant i alla fack. Figur 3. Beräkningsexempel statiskt obestämda balkar, [1]. θ 3 θ = 5 4 θ θ = 31, = + = + = = b b ab b ab k ab M M EI l M l q EI l ω θ = + + = + + = = c b c b bc c b bc k bc M M M M EI l M M l q EI l ω θ 31, = + = + = = + + = + + = + + = = c c bc c cd k cd b c b c bc b c bc k bc M M EI l M l q EI l M M M M EI l M M l q EI l ω θ ω θ

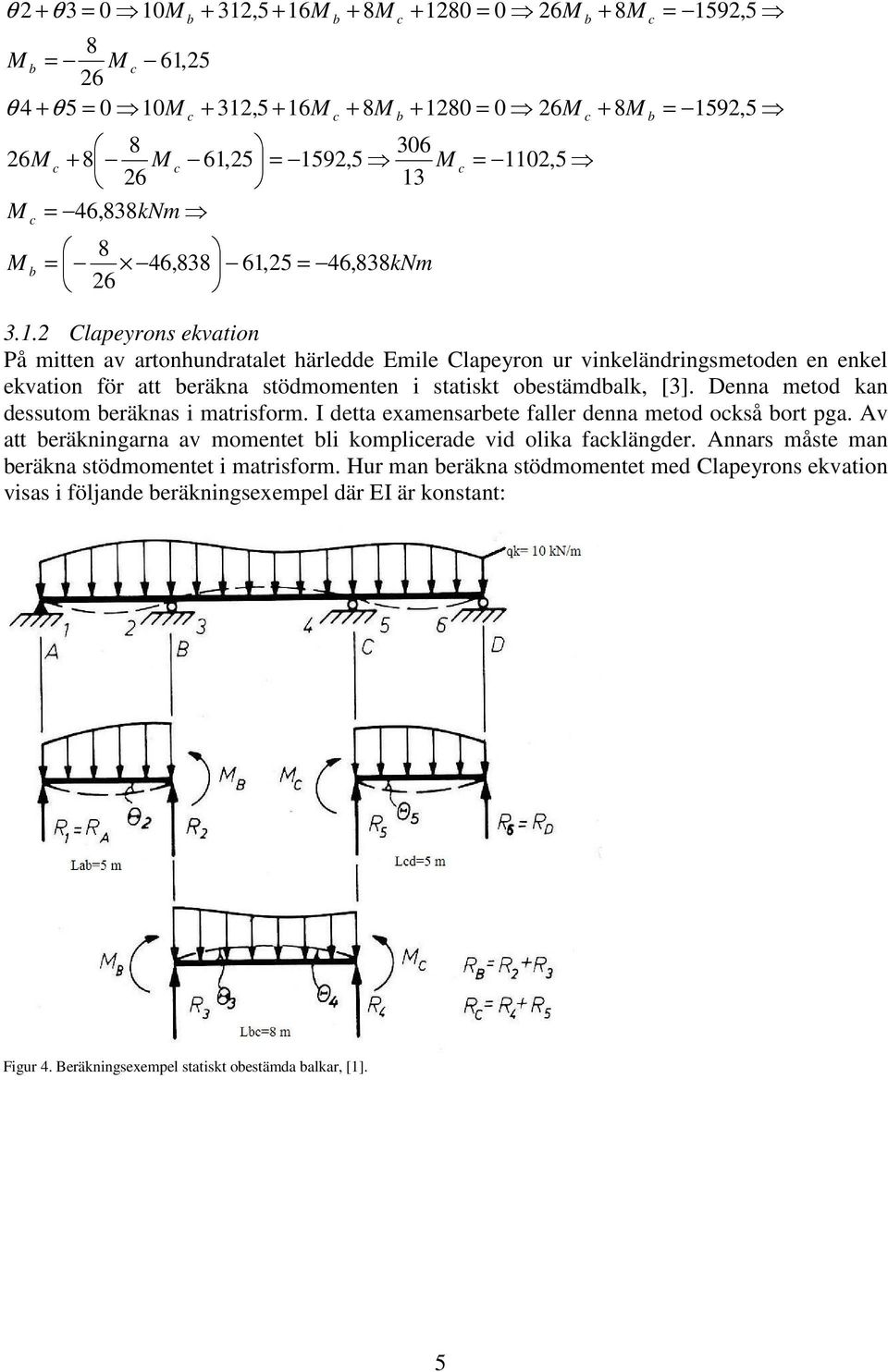

9 θ + θ3 = 0 10M 8 M b = M c 61,5 6 θ 4 + θ5 = 0 10M + 31,5 + 16M M c b 8 6 b c + 31,5 + 16M + 8M + 8M M c + 8 M c 61,5 = 159, M = 46,838m = 46,838 61,5 = 46,838m b c c b = 0 6M = 0 6M M c b = 110,5 c + 8M + 8M c b = 159,5 = 159, Clapeyrons ekvation På mitten av artonhundratalet härledde Emile Clapeyron ur vinkeländringsmetoden en enkel ekvation för att beräkna stödmomenten i statiskt obestämdbalk, [3]. Denna metod kan dessutom beräknas i matrisform. I detta examensarbete faller denna metod också bort pga. Av att beräkningarna av momentet bli komplicerade vid olika facklängder. Annars måste man beräkna stödmomentet i matrisform. Hur man beräkna stödmomentet med Clapeyrons ekvation visas i följande beräkningsexempel där EI är konstant: Figur 4. Beräkningsexempel statiskt obestämda balkar, [1]. 5

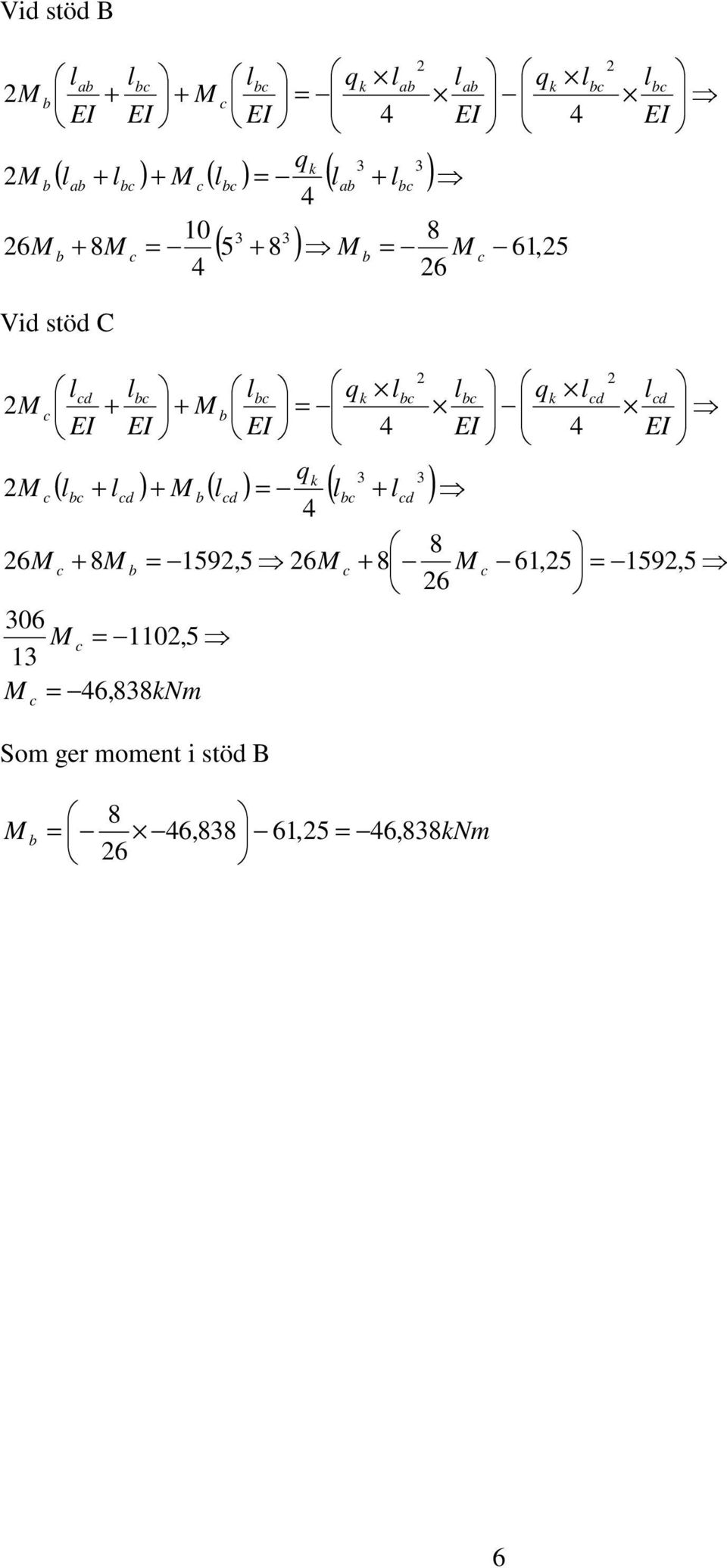

10 Vid stöd B lab lbc M b + EI EI M b 6M qk 3 3 ( l + l ) + M ( l ) = ( l + l ) b ab bc + 8M Vid stöd C lcd lbc M c + EI EI M 6M c + c 10 = 4 lbc M c EI bc q = 4 ab k l 4 ab l ab q EI ( ) M = M 61, 5 b bc 6 qk 3 3 ( l + l ) + M ( l ) = ( l + l ) + 8M 306 M c = 110,5 13 M = 46,838m c c c bc cd b + lbc M b EI b cd q = 4 = 159,5 6M Som ger moment i stöd B bc c k l 4 bc cd + 8 M c l bc q EI M b = 46,838 61,5 = 46, 838m 6 c k k l 4 l 4 bc cd l bc EI l cd EI 61,5 = 159,5 6

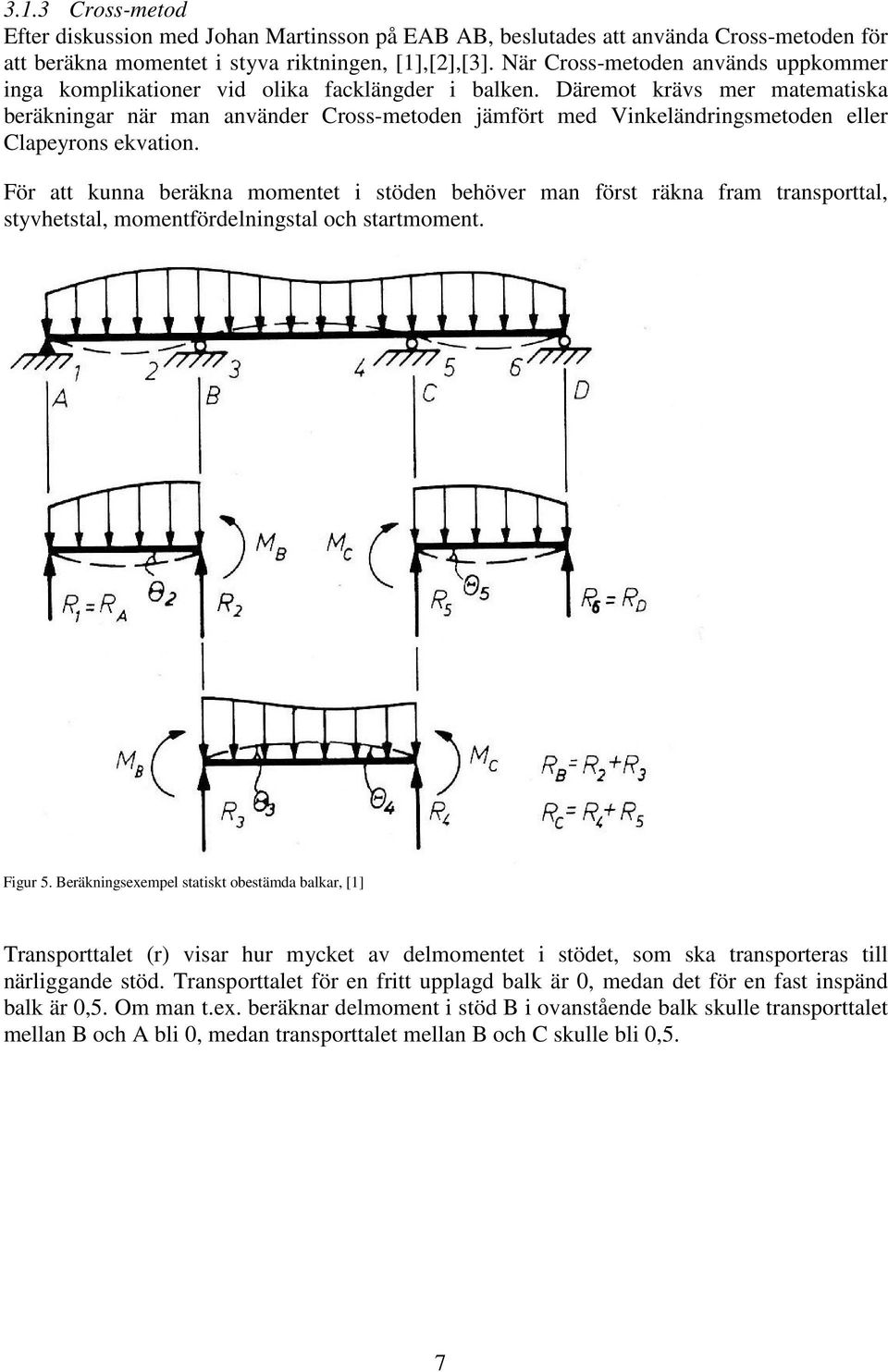

11 3.1.3 Cross-metod Efter diskussion med Johan Martinsson på EAB AB, beslutades att använda Cross-metoden för att beräkna momentet i styva riktningen, [1],[],[3]. När Cross-metoden används uppkommer inga komplikationer vid olika facklängder i balken. Däremot krävs mer matematiska beräkningar när man använder Cross-metoden jämfört med Vinkeländringsmetoden eller Clapeyrons ekvation. För att kunna beräkna momentet i stöden behöver man först räkna fram transporttal, styvhetstal, momentfördelningstal och startmoment. Figur 5. Beräkningsexempel statiskt obestämda balkar, [1] Transporttalet (r) visar hur mycket av delmomentet i stödet, som ska transporteras till närliggande stöd. Transporttalet för en fritt upplagd balk är 0, medan det för en fast inspänd balk är 0,5. Om man t.ex. beräknar delmoment i stöd B i ovanstående balk skulle transporttalet mellan B och A bli 0, medan transporttalet mellan B och C skulle bli 0,5. 7

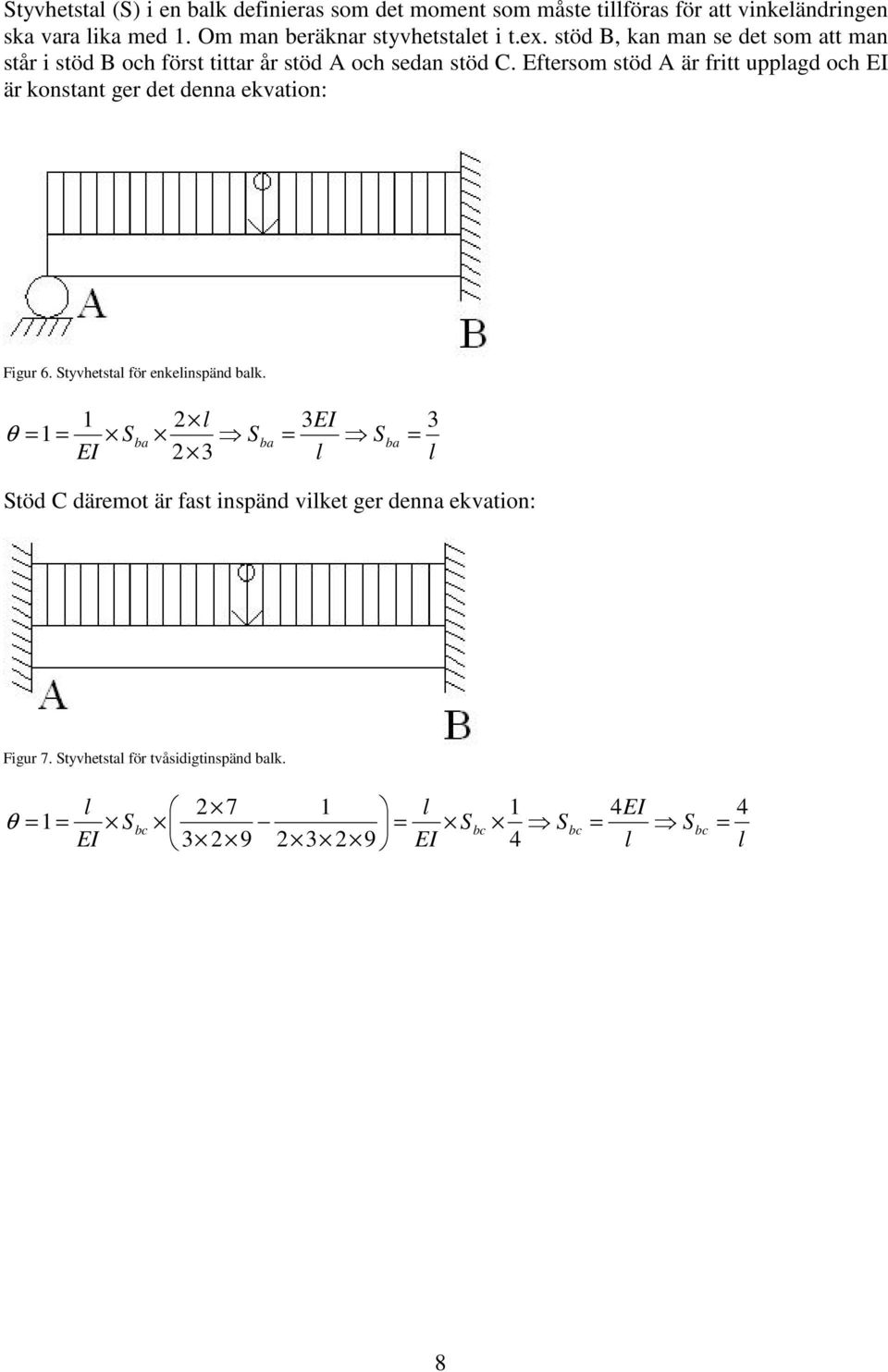

12 Styvhetstal (S) i en balk definieras som det moment som måste tillföras för att vinkeländringen ska vara lika med 1. Om man beräknar styvhetstalet i t.ex. stöd B, kan man se det som att man står i stöd B och först tittar år stöd A och sedan stöd C. Eftersom stöd A är fritt upplagd och EI är konstant ger det denna ekvation: Figur 6. Styvhetstal för enkelinspänd balk. 1 l 3EI 3 θ = 1 = Sba Sba = Sba = EI 3 l l Stöd C däremot är fast inspänd vilket ger denna ekvation: Figur 7. Styvhetstal för tvåsidigtinspänd balk. l 7 1 l 1 4EI 4 θ = 1 = Sbc = Sbc Sbc = Sbc = EI EI 4 l l 8

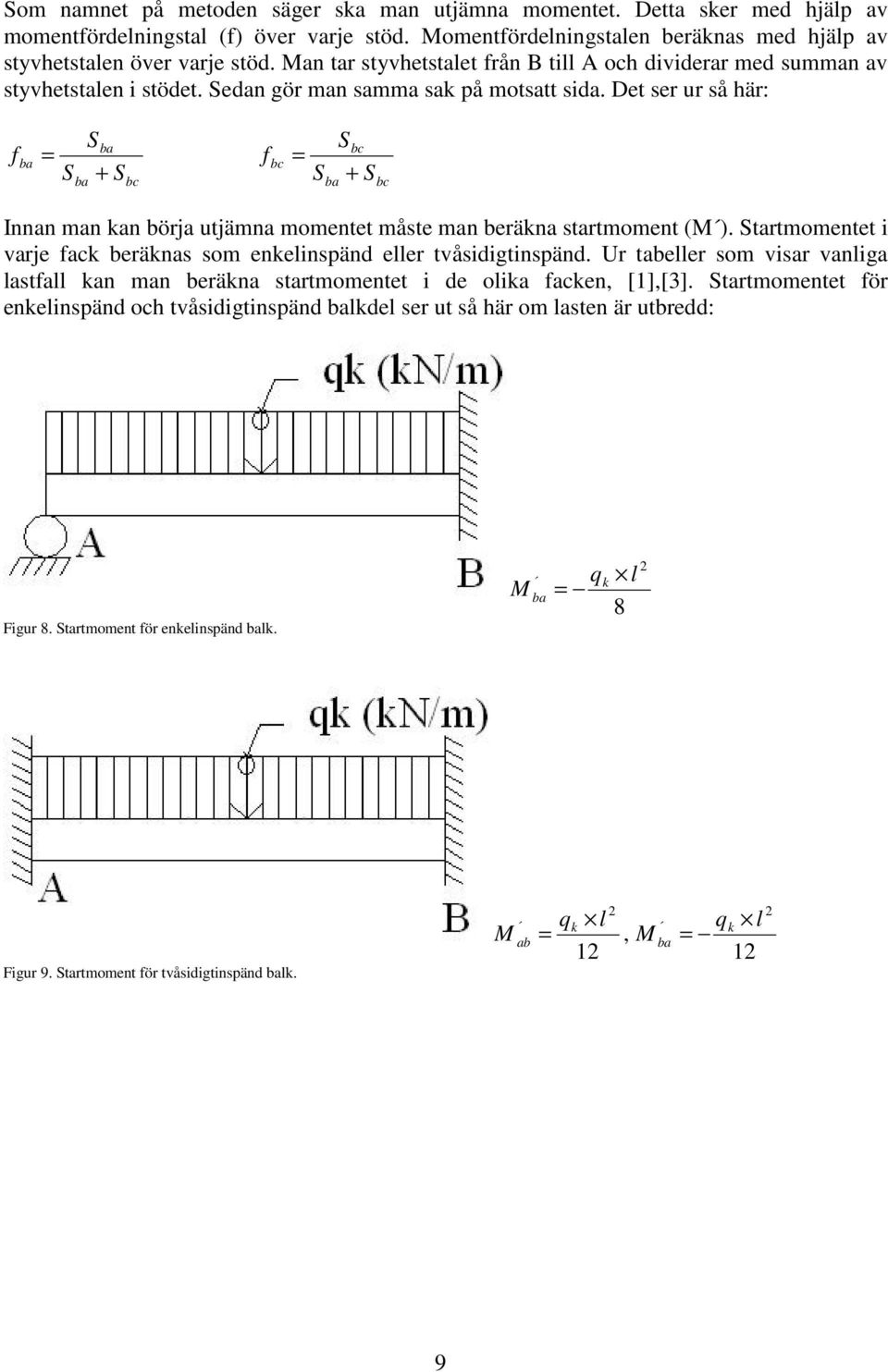

13 Som namnet på metoden säger ska man utjämna momentet. Detta sker med hjälp av momentfördelningstal (f) över varje stöd. Momentfördelningstalen beräknas med hjälp av styvhetstalen över varje stöd. Man tar styvhetstalet från B till A och dividerar med summan av styvhetstalen i stödet. Sedan gör man samma sak på motsatt sida. Det ser ur så här: f ba = S ba Sba + S bc f bc = S ba Sbc + S bc Innan man kan börja utjämna momentet måste man beräkna startmoment (M ). Startmomentet i varje fack beräknas som enkelinspänd eller tvåsidigtinspänd. Ur tabeller som visar vanliga lastfall kan man beräkna startmomentet i de olika facken, [1],[3]. Startmomentet för enkelinspänd och tvåsidigtinspänd balkdel ser ut så här om lasten är utbredd: Figur 8. Startmoment för enkelinspänd balk. M qk l ba = 8 Figur 9. Startmoment för tvåsidigtinspänd balk. M qk =, M 1 l ab qk = 1 l ba 9

14 Nu kan man börja utjämna startmomenten. Till en början räknas delmomentet ut, det vill säga skillnaden mellan startmomenten plus eventuellt transporterat moment över ett stöd. Efter detta fördelar man delmomentet med hjälp av momentfördelningstalen över stödet. Delmomentet transporterar sedan på ovan nämnda sätt till närliggande stöd. Denna procedur upprepas över alla stöd till dess att delmomentet är noll eller att skillnaderna mellan momenten över stöd är försumbara Beräkningsexempel med Cross-metod För att visa hur man beräknar stödmomenten med hjälp av Cross-metod beräknas ett exempel med konstant EI och andra förutsättningar enligt bild. Transporttal r ba =0, r bc =0,5, r cb =0,5 och r cd =0 Styvhetstal 3 3 S ba = S cd = = = 0, 6 l S bc =S cb = = = 0, 5 l 8 Fördelningstal 0,6 f ba = f cd = = 0, 545 0,6 + 0,5 0,5 f bc = f cb = = 0, 454 0,6 + 0,5 Startmoment 10 5 M ba = = 31, 5 m, M bc = = 53, 333 m, M cb = -M bc = -53,333 m M cd = = 31, 5 m 8 10

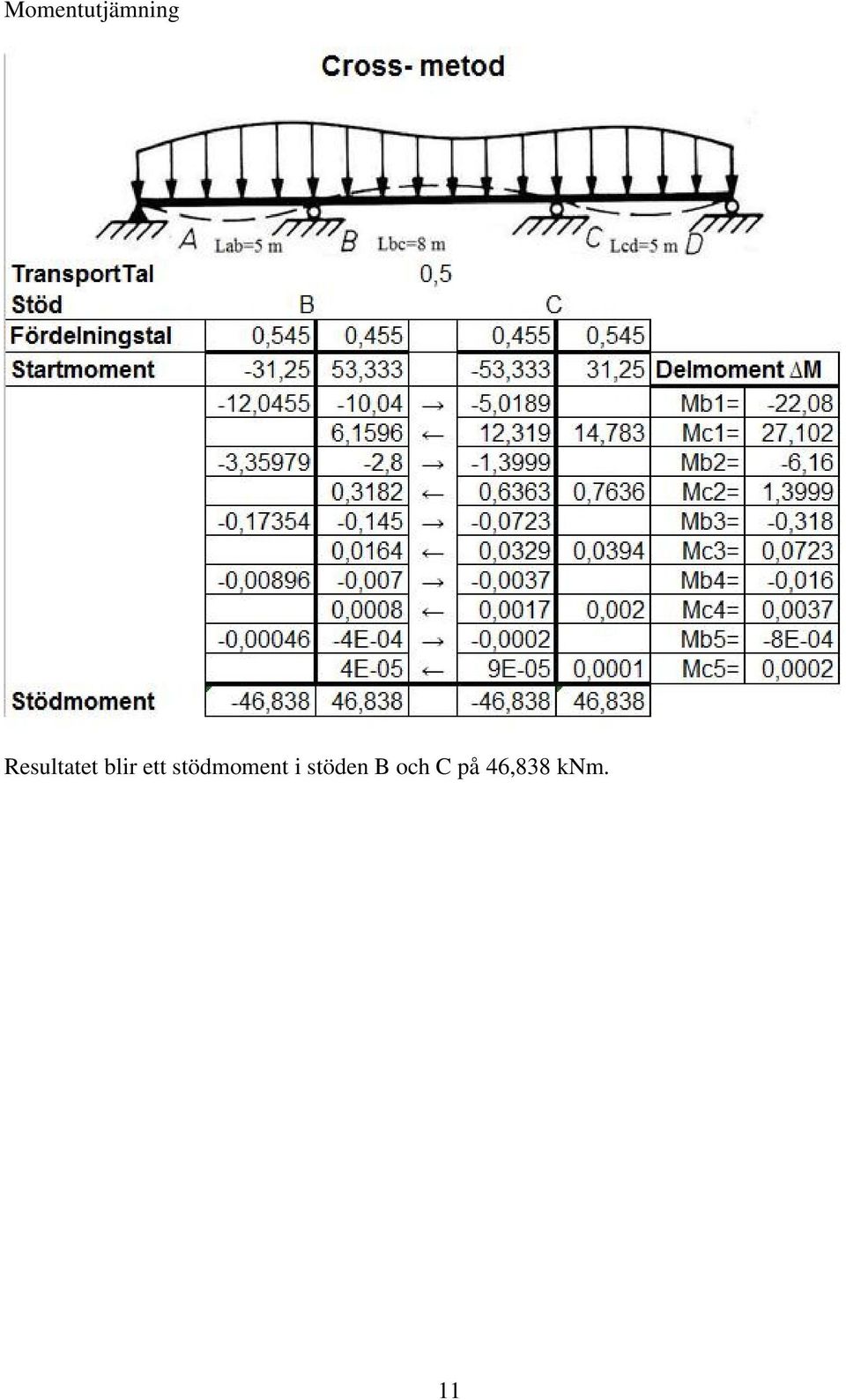

15 Momentutjämning Resultatet blir ett stödmoment i stöden B och C på 46,838 m. 11

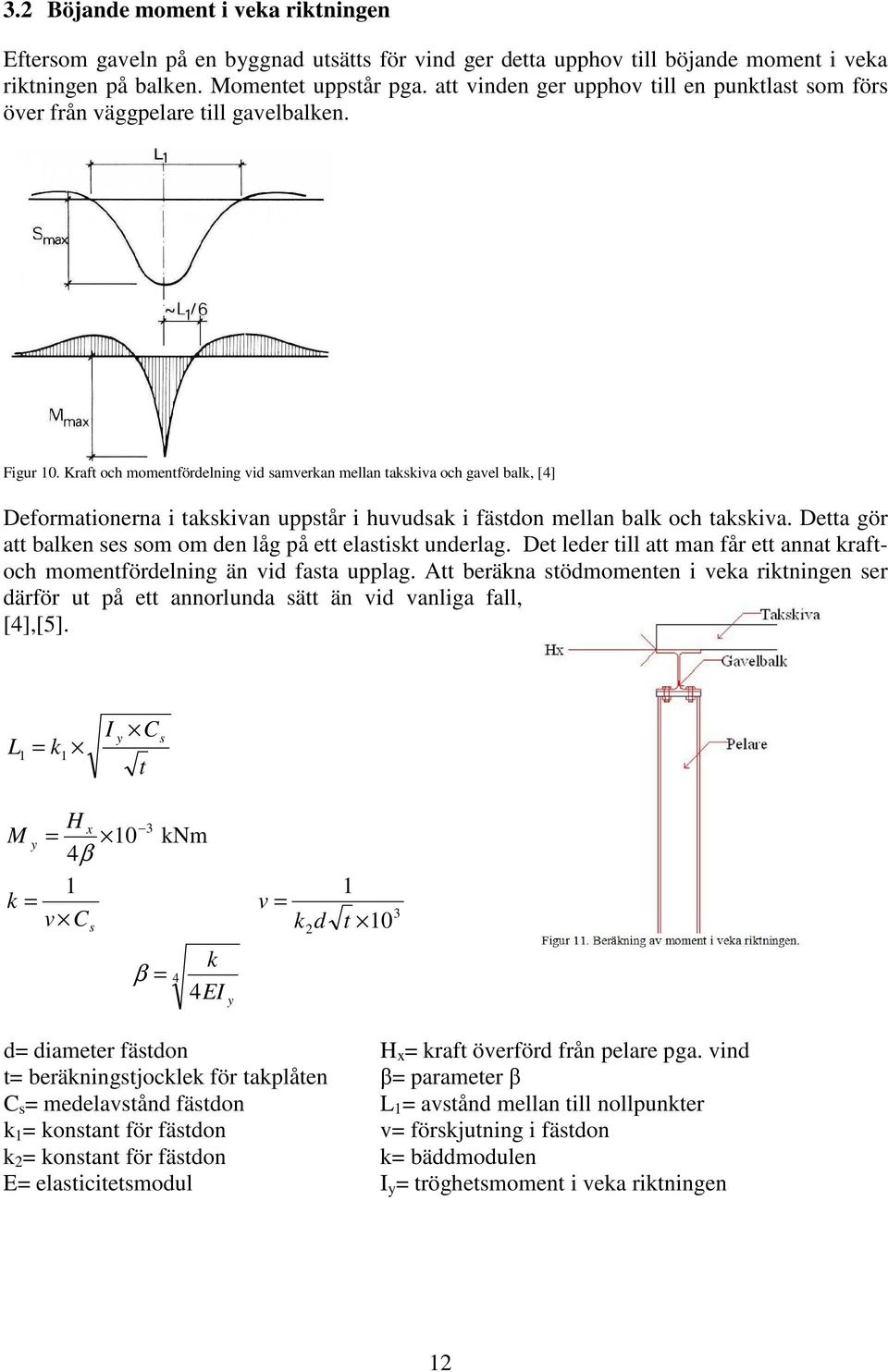

16 3. Böjande moment i veka riktningen Eftersom gaveln på en byggnad utsätts för vind ger detta upphov till böjande moment i veka riktningen på balken. Momentet uppstår pga. att vinden ger upphov till en punktlast som förs över från väggpelare till gavelbalken. Figur 10. Kraft och momentfördelning vid samverkan mellan takskiva och gavel balk, [4] Deformationerna i takskivan uppstår i huvudsak i fästdon mellan balk och takskiva. Detta gör att balken ses som om den låg på ett elastiskt underlag. Det leder till att man får ett annat kraftoch momentfördelning än vid fasta upplag. Att beräkna stödmomenten i veka riktningen ser därför ut på ett annorlunda sätt än vid vanliga fall, [4],[5]. L 1 = k 1 I y t C s H 4 1 k = v x 3 M y = 10 m β C s β = k 4 4 EI y 1 v = kd t 10 3 d= diameter fästdon H x = kraft överförd från pelare pga. vind t= beräkningstjocklek för takplåten β= parameter β C s = medelavstånd fästdon L 1 = avstånd mellan till nollpunkter k 1 = konstant för fästdon v= förskjutning i fästdon k = konstant för fästdon k= bäddmodulen E= elasticitetsmodul I y = tröghetsmoment i veka riktningen 1

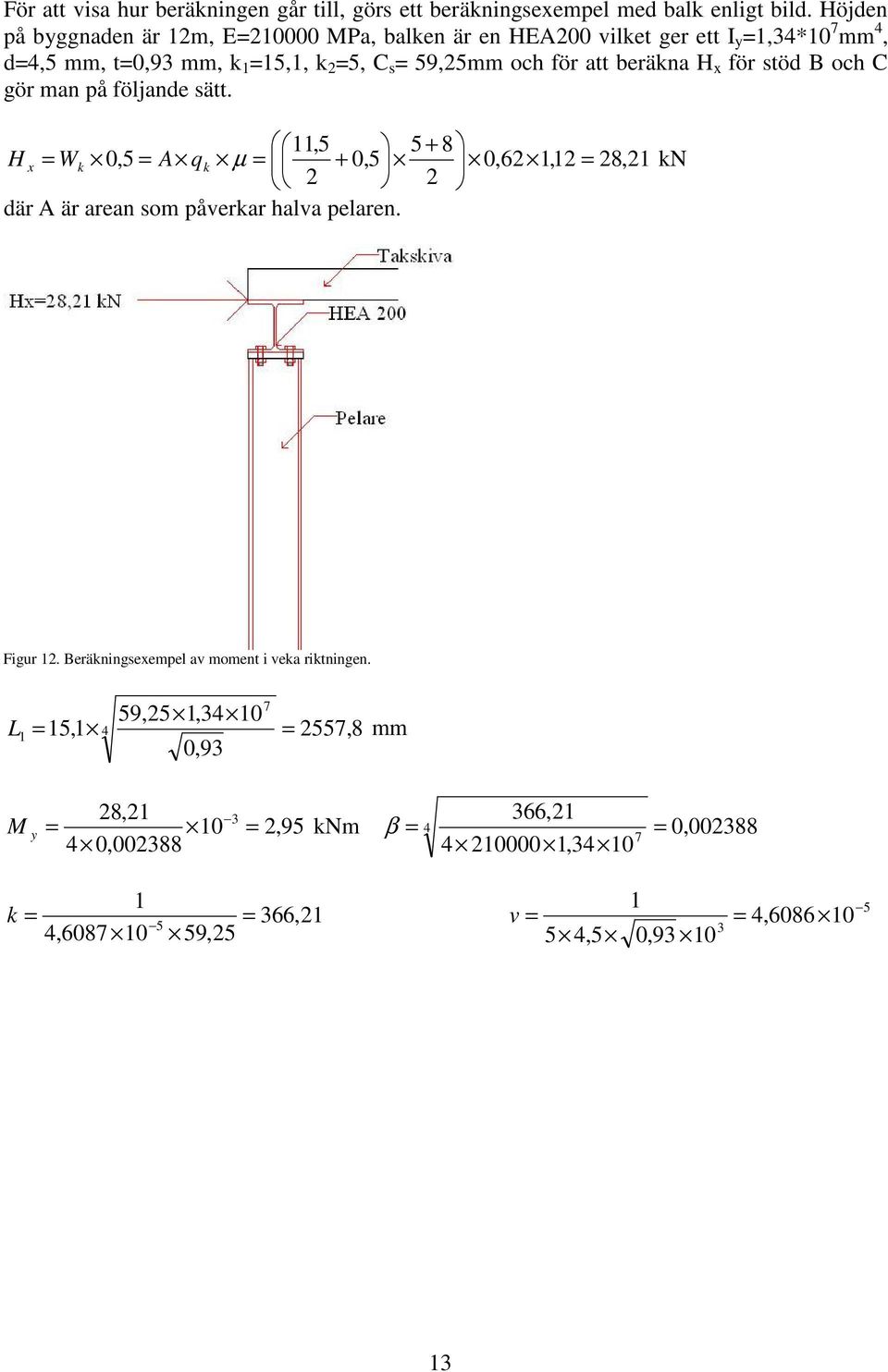

17 För att visa hur beräkningen går till, görs ett beräkningsexempel med balk enligt bild. Höjden på byggnaden är 1m, E=10000 MPa, balken är en HEA00 vilket ger ett I y =1,34*10 7 mm 4, d=4,5 mm, t=0,93 mm, k 1 =15,1, k =5, C s = 59,5mm och för att beräkna H x för stöd B och C gör man på följande sätt. 11, H x = Wk 0,5 = A qk µ = + 0,5 0,6 1,1 = 8,1 där A är arean som påverkar halva pelaren. Figur 1. Beräkningsexempel av moment i veka riktningen. 7 59,5 1,34 10 L 1 = 15,1 4 = 557,8 mm 0,93 8,1 = 10 3,95 4 0,00388 = 366,1 M y m β = 4 0, ,34 10 = k 1 4, = = 5 59,5 366,1 v = 5 4, , = 4,

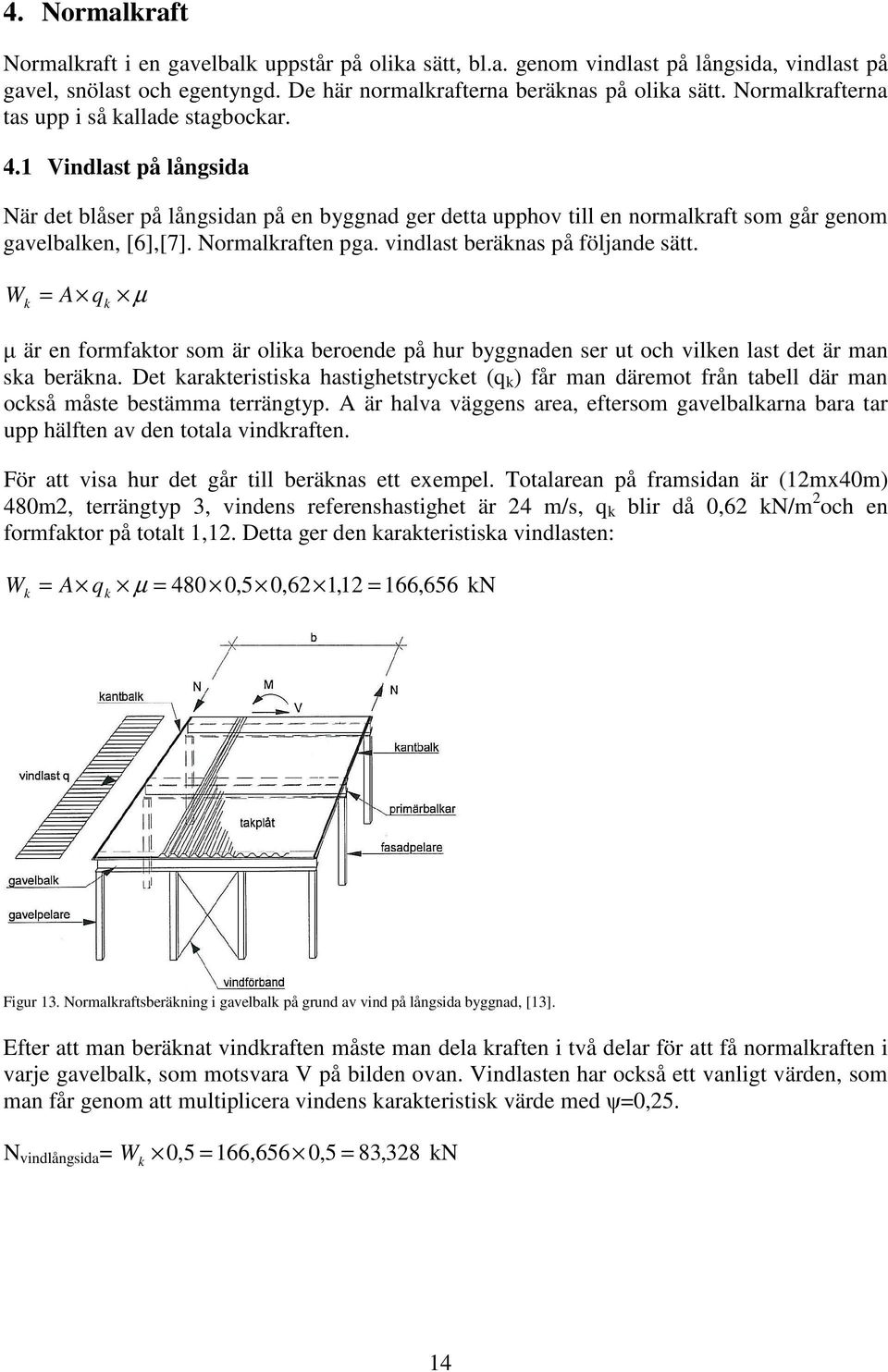

18 4. Normalkraft Normalkraft i en gavelbalk uppstår på olika sätt, bl.a. genom vindlast på långsida, vindlast på gavel, snölast och egentyngd. De här normalkrafterna beräknas på olika sätt. Normalkrafterna tas upp i så kallade stagbockar. 4.1 Vindlast på långsida När det blåser på långsidan på en byggnad ger detta upphov till en normalkraft som går genom gavelbalken, [6],[7]. Normalkraften pga. vindlast beräknas på följande sätt. W k = A qk µ µ är en formfaktor som är olika beroende på hur byggnaden ser ut och vilken last det är man ska beräkna. Det karakteristiska hastighetstrycket (q k ) får man däremot från tabell där man också måste bestämma terrängtyp. A är halva väggens area, eftersom gavelbalkarna bara tar upp hälften av den totala vindkraften. För att visa hur det går till beräknas ett exempel. Totalarean på framsidan är (1mx40m) 480m, terrängtyp 3, vindens referenshastighet är 4 m/s, q k blir då 0,6 /m och en formfaktor på totalt 1,1. Detta ger den karakteristiska vindlasten: W = A µ = 480 0,5 0,6 1,1 = 166,656 k q k Figur 13. Normalkraftsberäkning i gavelbalk på grund av vind på långsida byggnad, [13]. Efter att man beräknat vindkraften måste man dela kraften i två delar för att få normalkraften i varje gavelbalk, som motsvara V på bilden ovan. Vindlasten har också ett vanligt värden, som man får genom att multiplicera vindens karakteristisk värde med ψ=0,5. N vindlångsida = W 0,5 = 166,656 0,5 = 83, 38 k 14

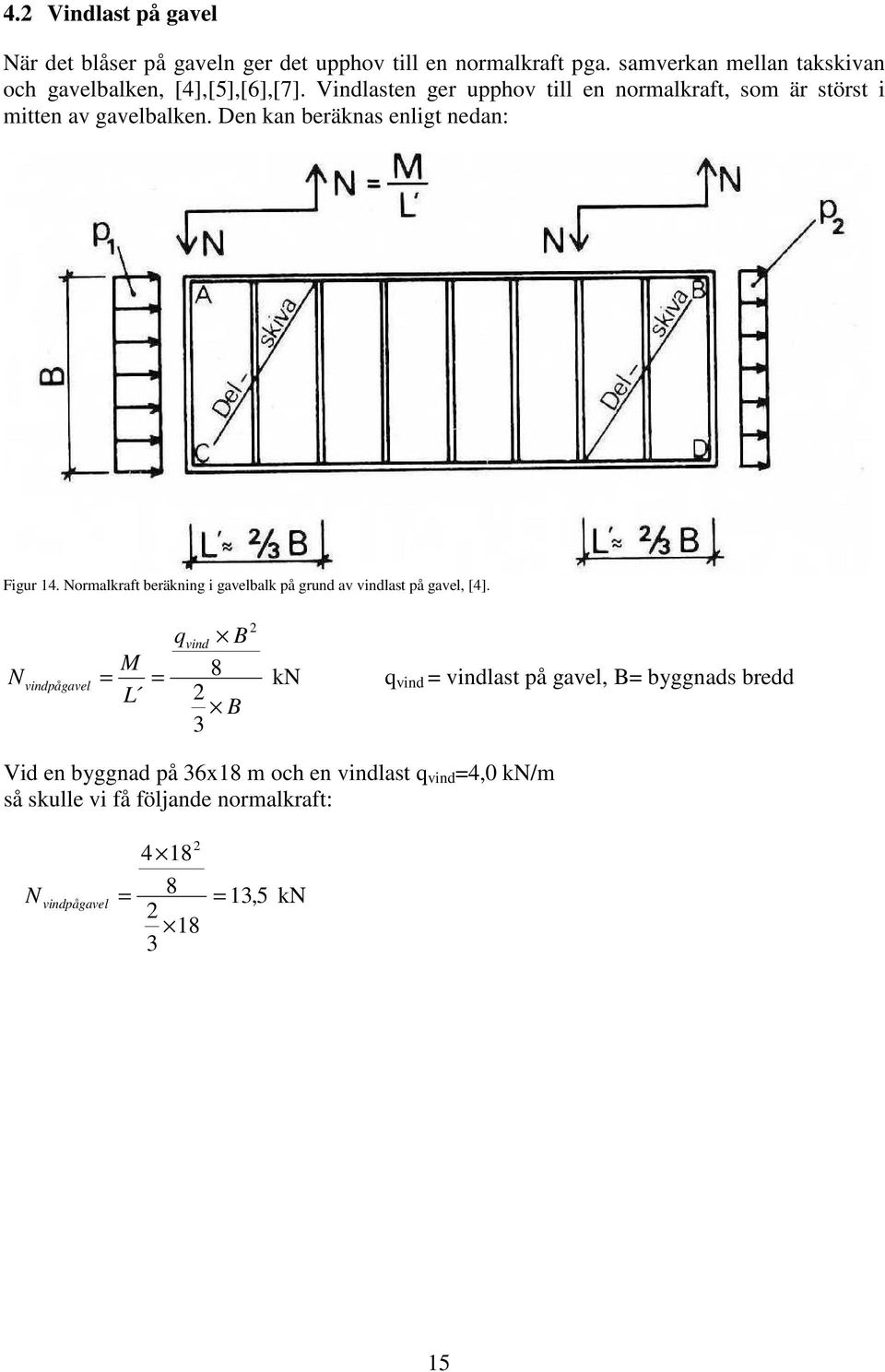

19 4. Vindlast på gavel När det blåser på gaveln ger det upphov till en normalkraft pga. samverkan mellan takskivan och gavelbalken, [4],[5],[6],[7]. Vindlasten ger upphov till en normalkraft, som är störst i mitten av gavelbalken. Den kan beräknas enligt nedan: Figur 14. Normalkraft beräkning i gavelbalk på grund av vindlast på gavel, [4]. N vindpågavel = M L = q vind 3 B 8 B q vind = vindlast på gavel, B= byggnads bredd Vid en byggnad på 36x18 m och en vindlast q vind =4,0 /m så skulle vi få följande normalkraft: 4 18 N 8 vindpågavel = = 13,

20 4.3 Snölast När det ligger snö på taket ger den lasten upphov till en normalkraft i gavelbalken pga. av att pelarna inte anses stå rakt utan lutar 5, [7],[8]. Man anser att halva takytan påverkar pelare och att detta orsakar en normalkraft i gavelbalken. Det ger en sådan här ekvation: Figur 15. Normalkraft på grund av snö B L N snö = Fsnö e = qsnö 0,005 B= bredd byggnad, L= längd byggnad Om en byggnad är 36m x 18m och en snölast på 1,6 /m får man få följande normalkraft N snö = 1,6 0,005 =,59 16

21 4.4 Egentyngd Egentyngden orsakar på samma sätt som snön en normalkraft i gavelbalken[7][8]. Skillnaden är att pelaren lutar 5, men för att kompensera för takbalkarnas egentyngd multipliceras 5 med 1,. Detta ger en lutning på 6. Då ser ekvationen ut så här: Figur 16. Normalkraft på grund av egentyngd B L N egentyngd = Fegentyngd e = qegen 0,006 B= bredd byggnad, L= längd byggnad Om en byggnad är 36m x 18m och en egentyngd på 0,5 /m får man följande normalkraft N egentyngd = 0,5 0,006 = 0,97 17

22 5. Lastfall För att kunna beräkna de dimensionerande lasterna togs det fram ett antal lastfall i LK 1. Dessa är olika kombinationer av snö- och vindlast. De ska beskriva hur byggnaden belastas med de olika lasterna. Lastfallen blev följande: 6. Beräkningar i stöd För att beräkna de dimensionerande lasterna på ett tillfredställande sätt valdes att beräknas de karakteristiska lasterna i varje stöd. Eftersom maximalt moment och normalkraft inte alltid uppstår i samma stöd. Därför dimensioneras balken för det stöd där interaktionen mellan moment och normalkraft ger störst utnyttjande. Man hade kunnat dimensionera balken med hjälp av de maximala lasterna, med det skulle inte vara att utnyttja balkens kapacitet på ett effektivt sätt. De dimensionerande lasterna beräknades fram med hjälp av lastfallen och LK1, [],[6]. 6.1 Moment i styva riktningen Stödmomenten beräknades i varje stöd, som tidigare beskrivits med Cross-metoden. För att kunna beräkna de olika dimensionerande lasterna i de olika lastfallen delades momentberäkningarna i fyra delar. Dessa delar är moment som uppstår pga. snö, egentyngd, vind på gavel och vind på långsida. Detta gjordes för att på ett smidigt sätt kunna beräkna de dimensionerande momenten. Det kan bland annat se ut så här för lastfall 1 i LK1, [],[6]: M = 1 M + 1,3 M + 0,85 ψ M x dim egentyngd snö vind xvindpågavel M xvindpågavel reduceras med 0,85 för att den verkar gynnsamt för konstruktionen. Detta gör man för att man inte kan tillgodoräkna sig hela värdet på M xvindpågavel, eftersom det är ett moment som lyfter balken vilket minskar det totala momentet, [7]. ψ vind är reduktionsfaktor för att få vindens vanliga värde. Däremot reduceras inte momentet pga. vind i lastfallen 3 och 6 då vinden är den enda variabla lasten. 18

23 6. Moment i veka riktningen Momentet i veka riktningen beräknas för varje stöd på samma sätt som beskrivits tidigare. Detta innebär att om facklängderna är olika kommer momentet i veka riktningen att variera. De dimensionerande momenten beräknas med hjälp av lastfallen. Det kan bland annat se ut så här, om man beräknar lastfall 1 och i LK1: M = 1, 3 y dim M vindpågavel eftersom momentet i veka riktningen bara är beroende av vind, kommer varken egentyngd eller snö med i något av lastfallen. 6.3 Normalkraft Den karakteristiska Normalkraften kan beräknas i varje stöd på två olika sätt. Normalkraften pga. vind på långsida, snö och egentyngd beräknas genom att man tar totala normalkraften och delar den med gavelbalkens längd. Då får man normalkraften i /m i balken. I de stöden där stagbockarna finns, tas däremot halva totala normalkraften upp av det enkla skälet att stagbockarna ska ta upp normalkraften i gavelbalken. Vid t.ex. en femfacksbalk med måtten 5, 8, 8, 8 och 5 meter, där stagbockarna står i stöden B och E, är den totala normalkraften från vind på långsida 83,38. Bredden på byggnaden är 34 meter, vilket ger en normalkraft på,451 /m. Beräkningarna i stöden skulle då se ut så här: Figur 17. normalkraftsberäkningar i stöd på grund av vindlast på långsida byggnad. Resultatet av beräkningarna blir i stöden A och E 0. I stöden B och E är normalkraften (1,54+9,410)=41,664, som är hälften av totala normalkraften. Normalkraften i stöden C och D är 9,

24 För det andra fallet, då det blåser på gaveln, används en annan metod för att beräkna normalkraften i stöden. Samverkan mellan takskivan och balken ger upphov till en normalkraft i gavelbalken, som beskrevs tidigare[4][5]. För att kunna beräkna normalkraften i stöden utgår man från mitten av balken där normalkraften är placerad och fördelar ut normalkraften mot ändarna på balken. I ändarna på balken är alltså normalkraften noll. Figur 18. normalkraftberäkningar i stöd på grund av vindlast på gavel, [4]. Vid t.ex. en byggnad på 36x18 m där gavelbalken har 3 fack med måtten 5, 8 och 5 meter och en total normalkraft enligt nedan skulle vi få följande normalkraft i stöden: N vindpågave l M = L = qvind B 8 B , N 8 vindpågave l = = 13, Figur 19. Beräkning av normalkraft i stöd på grund av vind på gavel. 0

25 Samma byggnad, med fyra fack på längden 4,5 m, blir det en något annorlunda beräkning: Figur 0. Beräkning av normalkraft i stöd på grund av vind på gavel. När man väl har bestämt de karakteristiska normalkrafterna i stöden beräknas de efter de lastfall som gäller. T.ex. om man beräknar dimensionerande normalkraft i lastfall 1 i LK1 bli det så här: N = 1,0 N + 1,3 N + ψ N dim egentyngd snö vind vindpågavel 1

26 6.4 Tvärkraft Efter att man beräknat fram stödmomentet kan man med hjälp av dessa beräkna tvärkraften, som är störst vid stödreaktionerna dvs. vid stöden, [1],[],[3]. Figur 1. Tvärkraftsberäkningar vid statiskt obestämda balkar[1]. Jämviktsberäkningarna för delbalkarna ger stödreaktionerna (R), som ger värdet på tvärkraften. Vid stöd där det finns stödmoment får man två värden på R. Adderar man ihop de båda värdena får man stödreaktionen i det stödet, som ger tvärkraften. Om balken ovan skulle ha facklängderna 5, 8 och 5 meter, q= 10 /m, M b = M c =-46,838 m(i förhållande till bild) bli tvärkrafterna följande: ( 10 5,5) + 46,838 = 34, R = ( 5) R 15, 63 R = = R ( ) + M b M c = 40 R = ( 8) R 40 4 = = ( 10 5,5) + M c R5 = = 34, 37 R6 = ( 10 5) R5 = 15, 63 5 Detta ger en tvärkraft på 15,63 i stöd A och D och 74,37 i stöd B och C.

27 7. Dimensionering av balk När man beräknat de dimensionerande lasterna i de olika lastfallen är det dags att beräkna vilken balk som man kan använda. Denna process att dimensionera balken görs enligt BSK 07, [8],[9]. Det ställs ett antal krav, bland annat att balken ska klara moment-, normal- och tvärkraften som den utsätts för, och inte minst en interaktion mellan normalkraften och momentet. 7.1 Tvärsnittklassning av balk För att kunna dimensionera en balk krävs att den tvärsnittsklassas för att man ska kunna beräkna balkens kapacitet på ett korrekt sätt, [8],[9]. Eftersom balken utsätts både för ett moment och en normalkraft, och att EAB AB använder sig av stålkvalitéerna S75 och S355, är det nödvändigt att skapa ett sätt att tvärsnittklassa balken. Detta görs genom att man börjar med att klassa den mest trycka flänsen och sedan livet. Den lägsta av klasserna, är den som gäller för balken. Klasserna kallas för TK1, TK och TK3, där TK1 är den bästa dvs. balken får plasticera. Denna klassning av balken görs i både styva och veka riktning. Om man har en balk i TK1 får man dimensionera balken i plastiskt tillstånd med hjälp av det plastiska böjmotståndet Z, vilket ger den högsta kapaciteten för balken. Förhållandet mellan det plastiska böjmotståndet och det elastiska böjmotståndet kallas för formfaktor och benämns med η. Om balken är i TK får man beräkna kapaciteten med en reducerad formfaktor η, [8],[9]. 7. Interaktionsberäkningar Efter att tvärsnittklassningen är klar kan man beräkna balkens momentkapacitet, normalkraftskapacitet och tvärkraftskapacitet, [8],[9]. Dessa beräknas på följande sätt: Momentkapacitet M = f W η rd yd W= böjmotstånd i veka och styva riktningen f yd = dimensionerande hållfastighetsvärde för stål η= formfaktor i veka och styva riktningen Normalkraftskapacitet N = f A N rd rcd = f yd yd gr A gr ω c f yd = dimensionerande hållfastighetsvärde för stål A gr = tvärsnittsarea ω c = reduktionsfaktor för knäckning, [8],[9] Tvärkraftskapacitet V = f A ω rd yd w v f yd = dimensionerande hållfastighetsvärde för stål A w = balkens livarea ω v = reduktionsfaktor för skjuvbuckling, [8],[9] 3

28 Efter man har beräknat kapaciteterna börjar kontrollen om balken uppfyller kraven, som ställs i BSK 07, [8],[9]. Tvärkraftkapaciteten måste vara större eller lika med de dimensionerande lasterna. Detta gäller även momentet och normalkraften. Det ställs också krav på att balken ska klara av interaktionsberäkningar för att man ska få använda den. I detta examensarbete beräknas interaktionsberäkningarna, snittkontroll och böjknäckning. Det finns en tredje interaktionsberäkning, böjvridknäckning, men eftersom balken inte kan knäcka i veka riktningen uppstår inte detta. Om balken är i TK så ska även en interaktion mellan moment och tvärkraft göras. De interaktionsberäkningar som används ser ut på följande vis: Interaktion mellan tvärkraft och moment vid TK M M sxd rxd V sd + 0,63 1,38 Vrd Snittkontroll M M sxd rxd N + N sd rd γ 0 1,0 α 0 M sxd M rxd α 0 =η x η y β 0 =η y ɣ 0 =η x M + M syd ryd β 0 N + N sd rd γ 0 1,0 Böjknäckning γ xc N Sd M + N rxcd M ɣ xc = ɣ 0 ω c = ω c η x sxd rxd 1,0 α c N M Sd syd + N rycd M ryd ɣ yc = ɣ 0 ω c = ω c η x α c =ω yc α 0 =η x η y ω yc γ yc 1,0 När alla kontrollberäkningar i alla stöden och i alla lastfallen är avklarade, kan man använda balken i byggnaden. Allt detta användes i beräkningsmallen i Microsoft Excel, se Bilaga 1. Där visas ett beräkningsexempel på en byggnad. 4

29 8. Diskussion Under arbetets gång har jag stött på en del problem med hur jag ska lösa de matematiska sambanden, som uppstår vid beräkning av snittkrafter statiskt obestämda balkar. Framförallt beräkningarna av lasterna i stöden har ibland ställt till problem eller frågeställningar. När dessa situationer har uppstått har jag fått mycket bra hjälp från Johan Martinsson på EAB AB, som har varit engagerad i arbetet, och har haft intresse av att få detta beräkningsprogram att fungera. Istället för att ta alla olika beräkningsmoment på en gång har jag tagit de i flera steg, för att få bästa kvalitet på arbetet. Min handledare på EAB AB har även uppmuntrat detta arbetssätt och har successivt tillfört fler delmoment i arbetet. När vi t.ex. valde att använda Cross-metod för att beräkna momentet i styva riktningen, lades arbetet upp på ett sådant sätt, att jag gjorde en mall i Excel för Cross-metod och sedan testades den tills att den fungerade på tillfredsställande sätt. På detta sätt har arbetet gått till för att minska antalet fel i programmet. Kontroll av detta arbete har gjorts i Ramanalys, se bilaga. Om man jämför resultaten i bilaga 1 och dvs. applikationens resultat med ramanalys, får man att mest utsatta stöd (stöd B eller element ) dimensioneras för interaktionen mellan moment och normalkraft med utnyttjandegrad 0,706 respektive 0,700. Detta resultat är bra eftersom applikationen dimensionerar på säkra sidan, i förhållande till Ramanalys. Som framgår av rapporten har arbetet inriktas på beräkningarna i stöden, som i de flesta fall är dimensionerande för balken. Att det inte än finns några kompletta beräkningar i fält är en begränsning av programmet. Detta är dock något som både EAB AB och jag och är medvetna om. De mallar jag skapat i programmet kommer att underlätta för kompletteringar som kommer att göras i efterhand. En annan begränsning i programmet är att det inte finns några nedböjningsberäkningar. Att prioritera beräkningarna i stöden var något som bestämdes tidigt i arbetet. Just för att lasterna i stöden oftast är dimensionerande, och för att få en bra mall för ett fortsatt arbete med beräkningsprogrammet. När jag började jobba med examensarbetet hade jag inte något begrepp om hur tidskrävande och omfattande det var. Jag uppskattar att jag har lagt ner 80 % av tiden jag jobbat med examensarbetet på förberedelserna och beräkningsprogrammet i Excel och resten på rapporten. Med detta vill jag säga att tiden också har varit en begränsande faktor. Problemet har inte varit hur jag skulle beräkna lasterna utan hur man skulle lösa problemen med formler i Excel, som var beroende av flera olika omständigheter. Det är i det arbetet som den mesta av tiden hamnat. Att ha ett bra samarbete med Johan Martinsson på EAB AB har varit en förutsättning för att uppnå ett bra resultat med examensarbetet. Jag har fått ett mycket bra intryck av EAB AB som företag. Jag har haft den tillgång till handledning som jag har behövt. Den har också varit kvalitativ och begriplig. Jag anser att goda samarbetet har gjort att examensarbetet håller en högre kvalitet, än vad det annars hade gjort utan ett så bra samarbete. 5

30 9. Slutsats Under mitt arbete med examensarbetet våren 009, har jag dragit slutsatsen att det är möjligt att skapa ett specialanpassat beräkningsprogram för dimensionering av gavelbalkar och att resultatet kan också blir tillfredsställande. Jag anser att jag lyckats att uppfylla de krav som ställdes på beräkningsprogrammet. Efter att jag avslutat arbetet återstår det för EAB AB att kontrollera tillförlitligheten i programmet och att det uppfyller deras krav. De mallar jag tagit fram är fullt möjliga att använda även till andra typer av beräkningar. Programmet bör kompletteras med beräkningen i fält och för nedböjning. Jag hoppas även att programmet kommer att förenkla och effektivisera EAB AB:s fortsatta arbete med att dimensionera gavelbalkar. 6

31 10. Referenser [1.] Bengt Lagesten, Byggkonstruktion 1 Byggnadsstatik, Liber Utbildning, 004. [.] Paul Johannesson och Bengt Vretblad, Bygg-formler och tabeller, Liber Utbildning, 006. [3.] Allmänna grunder Bygg 1B, AB Byggmästarens Förlag, 197, sid [4.] Kurt Lundin m fl, Tunnplåtskonstruktioner, Stålbyggnadsinstitutet, 1975, sid [5.] Torsten Höglund, Stabilisering genom skivverkan, Stålbyggnadsinstitutet, 000, sid 17, [6.] Börje Rehnström, Formler och Tabeller för byggkonstruktioner, Rehnströms bokförlag, 001, sid B11-B19. [7.] Boverket Byggavdelning, Boverket handbok om snö- och vindlast utgåva, Boverket, [8.] Boverket, Boverkets handbok och stålkonstruktioner BSK 07, Boverket, 007. [9.] Torsten Höglund, Dimensionering av stålkonstruktioner K18, Stålbyggnadsinstitutet, 005. [10.] Bengt Langesten, Byggkonstruktion Hållfasthetslära, Liber Utbildning, 006. [11.] Börje Rehnström, Stålkonstruktioner, Rehnströms bokförlag, 001. [1.] Stålbyggnadsinstitutet, Stålbyggnad, Stålbyggnadsinstitutet, 004. [13.] R. Danewid, T. Alsmarker och S. Thelandersson, Kompendium i bärande konstruktioner, Lunds tekniska högskola, [14.] [15.] 7

32 Dimensionering av balk med applikationen i Microsoft Excel Bilaga 1 Sida 1(11) Gavelbalk i hallbyggnad EAB AB DetHåller Projekt: Beräknings exempel Arbetsnr: 1 Gavelbalk i linje: 1 Datum: Lastförutsättninger Egentyngd tak: 0,5 /m Snö S o : /m Vind q k : 0,58 /m µ snö : 0,8 ψ vind : 0,5 ψ snö : 0,7 Material: 355 ɣ m : 1,1 ɣ n : 1, Geometri Antal fack: 4 Fack Längd [m] Stöd Led Stag 1 6 A 6 B C 4 6 D E Bredd hus: 4 m Längd hus: 48 m Höjd ytterpelare: 6 m Höjd mittpelare: 6,4 m Höjd pelarförlängare: 0,8 m Plåttjocklek: 0,93 mm Infästningar/vågdal: 4 st Plåtprofil: c/c Korrugering : 37 mm Infästning: 4,5 mm Resultat: HEA140

33 Dimensionering av balk med applikationen i Microsoft Excel Bilaga 1 Sida (11) Indata Indata Antal fack 4 Snö last S k 1,60 /m f yk 355 MPa Lastreduktionsfaktor ψ snö 0,70 Säkerhetsklass 3 Egentyngd Tak 0,50 /m Vindltryck karakteristiskt 0,58 /m Lastbredd Gavelbalk 3,00 m Längd framsid byggnad 48,00 m Längd gavelsida byggnad 4,00 m Vägghöjd på framsida 6,80 m Indata Moment beräkning i y-led Beräkningstjocklek takplåt c/c Korrugering Antal skruv / korrugering Diameter fästdon Elasticitetsmodul (MPa) Längd Pelare Längd Pelareförlängare Fack nr Längd (m) 0,93 mm mm 6 4 st 3 6 4,5 mm MPa 5 6, m 6 0,8 m Led i stöd (1=led) Stagbock i stöd (1=stag) B A C B 1 D C E D F E G F H G I H J I J K

34 Dimensionering av balk med applikationen i Microsoft Excel Bilaga 1 Sida 3(11) Lastfall Snö HL med vind på gavel Vind på gavel HL med snö Vind på gavel HL utan snö Snö HL med vind på långsida Vind på långsida med snö Vind på långsida utan snö Resultat Interaktionsberäkningar över stöd enligt BSK 07 6:5 Lastfall 1 enligt LK1 Snittkontroll max värde Böjknäckning max värde Lastfall enligt LK1 Snittkontroll max värde Böjknäckning max värde Lastfall 3 enligt LK1 Snittkontroll max värde Böjknäckning max värde Lastfall 4 enligt LK1 Snittkontroll max värde Böjknäckning max värde Lastfall 5 enligt LK1 Snittkontroll max värde Böjknäckning max värde Lastfall 6 enligt LK1 Snittkontroll max värde Böjvridknäckning max värde Kontroll av tvärkraft Vrd>Vsd () Vrd= 114,961 0,664 Ok 0,666 Ok 0,351 Ok 0,353 Ok 0,09 Ok 0,030 Ok 0,70 Ok 0,706 Ok 0,561 Ok 0,575 Ok 0,35 Ok 0,48 Ok Lastfall 1 Vsd= Lastfall Vsd= Lastfall 3 Vsd= Lastfall 4 Vsd= Lastfall 5 Vsd= Lastfall 6 Vsd= 53,909 Ok 8,45 Ok 1,997 Ok 55,106 Ok 34,473 Ok 6,894 Ok

35 Dimensionering av balk med applikationen i Microsoft Excel Bilaga 1 Sida 4(11) Indata Kapacitetsberäkningar Momentberäkningar f yd 68, M rxd = 46,565 m f yk 355 M ryd = 18,6913 m ɣ m 1,1 Normalkrafts beräkning ɣ n 1, N rd = 845,008 Reduktionsfaktor för böjknäckning över stöd enligt BSK 07 6:33 h profil= 133 mm Knäck längd över stöd λ c över stöd b profil= 140 mm lca 1500 mm A 0, i x = 57,3 mm lcb 3000 mm B 0, f yk = 355 MPA lcc 3000 mm C 0, E k = MPa lcd 3000 mm D 0, lce 1500 mm E 0, lcf 0 mm F 0 lcg 0 mm G 0 lch 0 mm H 0 lci 0 mm I 0 lcj 0 mm J 0 lck 0 mm K 0 β 1 över stöd α över stöd ω c över stöd Nrxcd över stöd A 0,34 A 1,1776 A 0,94765 A 800, B 0,34 B 1,68148 B 0,78309 B 661,71497 C 0,34 C 1,68148 C 0,78309 C 661,71497 D 0,34 D 1,68148 D 0,78309 D 661,71497 E 0,34 E 1,1776 E 0,94765 E 800, F 0,34 F 0,93 F 0 F 0 G 0,34 G 0,93 G 0 G 0 H 0,34 H 0,93 H 0 H 0 I 0,34 I 0,93 I 0 I 0 J 0,34 J 0,93 J 0 J 0 K 0,34 K 0,93 K 0 K 0

36 Dimensionering av balk med applikationen i Microsoft Excel Bilaga 1 Sida 5(11) Tvärkraftkapacitet Indata tvärkraftkapacitet f yd = 68, Mpa A w = 638 mm ωv= 0,67 λ w = 0, Tvärsnittsklass TK1 Tvärkraftskapacitet 114, V rd Enligt BSK 07 Kap 6:6 TK1 TK om λ w <0,75 ωv= 0,67 ωv= 0,67 om 0,75 λ w 1,0ωv=0,5/λw ωv=0,5/λw om λ w >1,0 ωv=0,79/(λw+0,70) ωv=0,5/λw

37 Dimensionering av balk med applikationen i Microsoft Excel Bilaga 1 Sida 6(11) 1 3 Lastfall Snö HL med vind på gavel Vind på gavel HL med snö Vind på gavel HL utan snö 4 Snö HL med vind på långsida 5 Vind på långsida med snö 6 Vind på långsida utan snö Lastfall 1 enligt LK1 Moment i y-led Moment x-led Beräkningar i stöd MsydA 0, MsxdA 0 N sda 0,00 MsydB 0,96 MsxdB 30, N sdb 8,79 MsydC 0,96 MsxdC 0, N sdc 6,01 MsydD 0,96 MsxdD 30, N sdd 3,00 MsydE 0, MsxdE 0 N sde 0,00 MsydF 0 MsxdF 0 N sdf 0,00 MSydG 0 MsxdG 0 N sdg 0,00 MsydH 0 MsxdH 0 N sdh 0,00 MsydI 0 MsxdI 0 N sdi 0,00 MsydJ 0 MsxdJ 0 N sdj 0,00 MsydK 0 MsxdK 0 N sdk 0,00 Lastfall enligt LK1 Moment i y-led Moment x-led Beräkningar i stöd MsydA 0,75988 MsxdA 0 N sda 0,00 MsydB 1, MsxdB 16, N sdb 10,54 MsydC 1, MsxdC 10, N sdc 13,66 MsydD 1, MsxdD 15, N sdd 6,83 MsydE 0,75988 MsxdE 0 N sde 0,00 MsydF 0 MsxdF 0 N sdf 0,00 MSydG 0 MsxdG 0 N sdg 0,00 MsydH 0 MsxdH 0 N sdh 0,00 MsydI 0 MsxdI 0 N sdi 0,00 MsydJ 0 MsxdJ 0 N sdj 0,00 MsydK 0 MsxdK 0 N sdk 0,00

38 Dimensionering av balk med applikationen i Microsoft Excel Bilaga 1 Sida 7(11) Lastfall 3 enligt LK1 Moment i y-led Moment x-led Beräkningar i stöd MsydA 0,75988 MsxdA 0 N sda 0,00 MsydB 1, MsxdB 1, N sdb 7,3 MsydC 1, MsxdC 0, N sdc 1,04 MsydD 1, MsxdD 1, N sdd 6,0 MsydE 0,75988 MsxdE 0 N sde 0,00 MsydF 0 MsxdF 0 N sdf 0,00 MSydG 0 MsxdG 0 N sdg 0,00 MsydH 0 MsxdH 0 N sdh 0,00 MsydI 0 MsxdI 0 N sdi 0,00 MsydJ 0 MsxdJ 0 N sdj 0,00 MsydK 0 MsxdK 0 N sdk 0,00 Lastfall 4 enligt LK1 Moment i y-led Moment x-led Beräkningar i stöd MsydA 0,09164 MsxdA 0 N sda 0,00 MsydB 0,1858 MsxdB 3, N sdb 3,33 MsydC 0,1858 MsxdC 0, N sdc 11,66 MsydD 0,1858 MsxdD 30, N sdd 5,83 MsydE 0,09164 MsxdE 0 N sde 0,00 MsydF 0 MsxdF 0 N sdf 0,00 MSydG 0 MsxdG 0 N sdg 0,00 MsydH 0 MsxdH 0 N sdh 0,00 MsydI 0 MsxdI 0 N sdi 0,00 MsydJ 0 MsxdJ 0 N sdj 0,00 MsydK 0 MsxdK 0 N sdk 0,00 Lastfall 5 enligt LK1 Moment i y-led Moment x-led Beräkningar i stöd MsydA 0,47457 MsxdA 0 N sda 0,00 MsydB 0, MsxdB 3, N sdb 86,11 MsydC 0, MsxdC 1, N sdc 43,06 MsydD 0, MsxdD 18, N sdd 1,53 MsydE 0,47457 MsxdE 0 N sde 0,00 MsydF 0 MsxdF 0 N sdf 0,00 MSydG 0 MsxdG 0 N sdg 0,00 MsydH 0 MsxdH 0 N sdh 0,00 MsydI 0 MsxdI 0 N sdi 0,00 MsydJ 0 MsxdJ 0 N sdj 0,00 MsydK 0 MsxdK 0 N sdk 0,00

39 Dimensionering av balk med applikationen i Microsoft Excel Bilaga 1 Sida 8(11) Lastfall 6 enligt LK1 Moment i y-led Moment x-led Beräkningar i stöd MsydA 0,47457 MsxdA 0 N sda 0,00 MsydB 0, MsxdB 8, N sdb 8,89 MsydC 0, MsxdC 1, N sdc 41,44 MsydD 0, MsxdD, N sdd 0,7 MsydE 0,47457 MsxdE 0 N sde 0,00 MsydF 0 MsxdF 0 N sdf 0,00 MSydG 0 MsxdG 0 N sdg 0,00 MsydH 0 MsxdH 0 N sdh 0,00 MsydI 0 MsxdI 0 N sdi 0,00 MsydJ 0 MsxdJ 0 N sdj 0,00 MsydK 0 MsxdK 0 N sdk 0,00

40 Dimensionering av balk med applikationen i Microsoft Excel Bilaga 1 Sida 9(11) Interaktionsberäkningar enligt BSK 07 6:5 Indata Interaktionsberäkningar Snittkontroll Nrd 845, ɣ xc i A 1,18053 Mrxd 46, m ɣ xc i B 0,97553 Mryd 18, m ɣ xc i C 0,97553 α 0 =η x η y 1, dock 1 α 0 ɣ xc i D 0,97553 β 0 =η y 1,56 dock 1 β 0 1,56 ɣ xc i E 1,18053 ɣ 0 =η x 1, dock 1 ɣ 0 ɣ xc i F 0,8 ɣ xc i G 0,8 Böjknäckning ɣ xc i H 0,8 Mrxd 46, m ɣ xc i I 0,8 Nrxcd över stöd ɣ xc i J 0,8 A 800, ɣ xc i K 0,8 B 661,71497 C 661,71497 D 661,71497 E 800, F 0 G 0 H 0 I 0 J 0 K 0 Lastfall 1 beräkning snittkonrtoll stöd resultat ɣ xc = ɣ 0 *ω xc i stöd dock ɣxc 0,8 Beräkning böjknäckning stöd A 0,000 Ok A 0,000 Ok B 0,664 Ok B 0,666 Ok C 0,435 Ok C 0,436 Ok D 0,651 Ok D 0,651 Ok E 0,000 Ok E 0,000 Ok F 0,000 Ok F 0,000 Ok G 0,000 Ok G 0,000 Ok H 0,000 Ok H 0,000 Ok I 0,000 Ok I 0,000 Ok J 0,000 Ok J 0,000 Ok K 0,000 Ok K 0,000 Ok resultat

41 Dimensionering av balk med applikationen i Microsoft Excel Bilaga 1 Sida 10(11) Lastfall beräkning snittkonrtoll stöd resultat Beräkning böjknäckning stöd resultat A 0,000 Ok A 0,000 Ok B 0,351 Ok B 0,353 Ok C 0,33 Ok C 0,35 Ok D 0,343 Ok D 0,344 Ok E 0,000 Ok E 0,000 Ok F 0,000 Ok F 0,000 Ok G 0,000 Ok G 0,000 Ok H 0,000 Ok H 0,000 Ok I 0,000 Ok I 0,000 Ok J 0,000 Ok J 0,000 Ok K 0,000 Ok K 0,000 Ok Lastfall 3 beräkning snittkonrtoll stöd resultat Beräkning böjknäckning stöd resultat A 0,000 Ok A 0,000 Ok B 0,09 Ok B 0,030 Ok C 0,01 Ok C 0,03 Ok D 0,06 Ok D 0,07 Ok E 0,000 Ok E 0,000 Ok F 0,000 Ok F 0,000 Ok G 0,000 Ok G 0,000 Ok H 0,000 Ok H 0,000 Ok I 0,000 Ok I 0,000 Ok J 0,000 Ok J 0,000 Ok K 0,000 Ok K 0,000 Ok lastfal 4 Beräkning snittkonrtoll stöd resultat Beräkning böjknäckning stöd A 0,000 Ok A 0,000 Ok B 0,70 Ok B 0,706 Ok C 0,445 Ok C 0,447 Ok D 0,663 Ok D 0,664 Ok E 0,000 Ok E 0,000 Ok F 0,000 Ok F 0,000 Ok G 0,000 Ok G 0,000 Ok H 0,000 Ok H 0,000 Ok I 0,000 Ok I 0,000 Ok J 0,000 Ok J 0,000 Ok K 0,000 Ok K 0,000 Ok resultat

42 Dimensionering av balk med applikationen i Microsoft Excel Bilaga 1 Sida 11(11) Lastfall 5 Beräkning snittkonrtoll stöd resultat Beräkning böjknäckning stöd resultat A 0,000 Ok A 0,000 Ok B 0,561 Ok B 0,575 Ok C 0,89 Ok C 0,96 Ok D 0,407 Ok D 0,411 Ok E 0,000 Ok E 0,000 Ok F 0,000 Ok F 0,000 Ok G 0,000 Ok G 0,000 Ok H 0,000 Ok H 0,000 Ok I 0,000 Ok I 0,000 Ok J 0,000 Ok J 0,000 Ok K 0,000 Ok K 0,000 Ok Lastfall 6 beräkning snittkonrtoll stöd resultat Beräkning böjknäckning stöd resultat A 0,000 Ok A 0,000 Ok B 0,35 Ok B 0,48 Ok C 0,064 Ok C 0,071 Ok D 0,071 Ok D 0,075 Ok E 0,000 Ok E 0,000 Ok F 0,000 Ok F 0,000 Ok G 0,000 Ok G 0,000 Ok H 0,000 Ok H 0,000 Ok I 0,000 Ok I 0,000 Ok J 0,000 Ok J 0,000 Ok K 0,000 Ok K 0,000 Ok

43 Dimensionering av balk med Ramanalys Ramanalys StruSoft AB 009 Projekt: Ram1 Datum: Utfört av: Projektfil: F:\RITSTAL\Examensarbete Marcus Aiha\Exempel balk 4 fack.fra Signatur: Företagsnamn: EAB AB Bilaga Sida 1(6) 1 ( 6 ) SAMMANFATTNING 6 noder 5 stöd 0 fjädrar 0 leder 5 element tvärsnitt 1 laster 3 baslastfall 3 lastfall F:\RITSTAL\Examensarbete Marcus Aiha\Exempel balk 4 fack.fra Noder X (m) Y (m) X Y M X (m) Y (m) X Y M X (m) Y (m) X Y M F F F F F F Element Namn Nod 1 Nod Init- Namn Nod 1 Nod Init- Namn Nod 1 Nod Init- (L=Led) (L=Led) krok. (L=Led) (L=Led) krok. (L=Led) (L=Led) krok. 1 1 Ja Ja 5 6 Nej 3 Ja Ja Noder Element

44 Dimensionering av balk med Ramanalys Ramanalys StruSoft AB 009 Projekt: Ram1 Datum: Utfört av: Projektfil: F:\RITSTAL\Examensarbete Marcus Aiha\Exempel balk 4 fack.fra Signatur: Företagsnamn: EAB AB Bilaga Sida (6) ( 6 ) Element Tvärsnittsdata Namn Riktn. Area I h z E-modul (m²) (m 4 ) (m) (m) (/m²) HEA 140 / S355J0 y-y 3.14e e e8 Tvärsnitt/element Element Tvärsnitt Riktn. Längd (m) Vikt (kg) 1 HEA 140 / S355J0 y-y HEA 140 / S355J0 y-y HEA 140 / S355J0 y-y HEA 140 / S355J0 y-y HEA 140 / S355J0 y-y Summa Tvärsnittsspecifikation Tvärsnitt Längd (m) Antal Vikt (kg) Tvärsnitt Längd (m) Antal Vikt (kg) HEA 140 / S355J HEA 140 / S355J Summa

45 Dimensionering av balk med Ramanalys Ramanalys StruSoft AB 009 Projekt: Ram1 Datum: Utfört av: Projektfil: F:\RITSTAL\Examensarbete Marcus Aiha\Exempel balk 4 fack.fra Signatur: Företagsnamn: EAB AB Bilaga Sida 3(6) 3 ( 6 ) Baslastfall: B1 Egentyngd Baslastfall - B1 Egentyngd Utbredd last Utbredd last Element Riktn. Lastintensitet L1(m) L(m) 1 Y / q(/m) Y / q(/m) Y / q(/m) Y / q(/m) A / q(/m) A / q(/m) A / q(/m) A / q(/m) A / q(/m) Baslastfall: B Snö Baslastfall - B Snö Utbredd last Utbredd last Element Riktn. Lastintensitet L1(m) L(m) 1 Y / q(/m) Y / q(/m)

46 Dimensionering av balk med Ramanalys Ramanalys StruSoft AB 009 Projekt: Ram1 Datum: Utfört av: Projektfil: F:\RITSTAL\Examensarbete Marcus Aiha\Exempel balk 4 fack.fra Signatur: Företagsnamn: EAB AB Bilaga Sida 4(6) 4 ( 6 ) Utbredd last Element Riktn. Lastintensitet L1(m) L(m) 3 Y / q(/m) Y / q(/m) A / q(/m) A / q(/m) A / q(/m) A / q(/m) Baslastfall: B3 Vind Baslastfall - B3 Vind Utbredd last Utbredd last Element Riktn. Lastintensitet L1(m) L(m) 1 A / q(/m) A / q(/m) A / q(/m) A / q(/m) Baslastfall Namn Bet. Namn Bet. Namn Bet. B1 Egentyngd B1 B Snö B B3 Vind B3 Lastfall ID Namn Kombination Gränst Typ ID Namn Kombination Gränst Typ 1 Snö HL B1+1,3*B+0,5*B3 Brott 3 Bruk LK9 B1+0,7*B+0,5*B3 Bruk Vind HL B1+0,7*B+1,3*B3 Brott Resultat Max pos. moment - Element M m V N Lastfall Element M m V N Lastfall Snö HL Snö HL Snö HL Vind HL Snö HL

47 Dimensionering av balk med Ramanalys Ramanalys StruSoft AB 009 Projekt: Ram1 Datum: Utfört av: Projektfil: F:\RITSTAL\Examensarbete Marcus Aiha\Exempel balk 4 fack.fra Signatur: Företagsnamn: EAB AB Bilaga Sida 5(6) 5 ( 6 ) Max neg. moment - Element M m V N Lastfall Element M m V N Lastfall Snö HL Snö HL Snö HL Vind HL Snö HL Max spänningar - Element Sig MPa Lastfall Element Sig MPa Lastfall Element Sig MPa Lastfall Snö HL Snö HL Vind HL 00. Snö HL Snö HL Jämviktskontroll - Lastfall X-riktn. Y-riktn. X-riktn. Y-riktn. Snö HL Vind HL Bruk LK Max pos. tvärkraft - Element M m V N Lastfall Element M m V N Lastfall Snö HL Snö HL Snö HL Bruk LK Snö HL Min neg. tvärkraft - Element M m V N Lastfall Element M m V N Lastfall Snö HL Snö HL Snö HL Vind HL Snö HL Max pos. normalkraft - Element M m V N Lastfall Element M m V N Lastfall Vind HL Snö HL Bruk LK Bruk LK Bruk LK9 Min neg. normalkraft - Element M m V N Lastfall Element M m V N Lastfall Snö HL Vind HL Vind HL Snö HL Vind HL Min neg. spänningar - Element Sig MPa Lastfall Element Sig MPa Lastfall Element Sig MPa Lastfall Snö HL Snö HL Vind HL Snö HL Snö HL Max abs. moment - Element M m V N Lastfall Element M m V N Lastfall Snö HL Snö HL Snö HL Vind HL Snö HL

48 Dimensionering av balk med Ramanalys Ramanalys StruSoft AB 009 Projekt: Ram1 Datum: Utfört av: Projektfil: F:\RITSTAL\Examensarbete Marcus Aiha\Exempel balk 4 fack.fra Signatur: Företagsnamn: EAB AB Bilaga Sida 6(6) 6 ( 6 ) Max abs. tvärkraft - Element M m V N Lastfall Element M m V N Lastfall Snö HL Snö HL Snö HL Vind HL Snö HL Max abs. spänningar - Element Sig MPa Lastfall Element Sig MPa Lastfall Element Sig MPa Lastfall Snö HL Snö HL Vind HL 11.8 Snö HL Snö HL Max abs. normalkraft - Element M m V N Lastfall Element M m V N Lastfall Vind HL Vind HL Vind HL Snö HL Vind HL Lastfall - Snö HL Moment - Lastfall - Snö HL Normalkraft - m Lastfall - Snö HL Tvärkraft - Lastfall - Snö HL Deformation mm 0 80 Lastfall - Snö HL Nodsnittkrafter - Element Nod M m V N Element Nod M m V N

49 Dimensionering av balk med Ramanalys Ramanalys StruSoft AB 009 Projekt: Ram1 Datum: Utfört av: Projektfil: F:\RITSTAL\Examensarbete Marcus Aiha\Exempel balk 4 fack.fra Signatur: Företagsnamn: EAB AB Bilaga Sida 7(6) 7 ( 6 ) Lastfall - Snö HL Nodsnittkrafter - Element Nod M m V N Element Nod M m V N Nodförskjutningar - Lastfall: Snö HL Nod ux mm uy mm fi rad Nod ux mm uy mm fi rad Nod ux mm uy mm fi rad Stödreaktioner - Lastfall: Snö HL Nod Rx Ry Rm m Nod Rx Ry Rm m Nod Rx Ry Rm m Lastfall - Snö HL Element 1: Moment - 1:a ordn. Lastfall - Snö HL Element 1: Normalkraft m Lastfall - Snö HL Element 1: Tvärkraft - 1:a ordn. Lastfall - Snö HL Element 1: Deformation , mm 0 80 Lastfall - Snö HL Element : 1 Tvärsnittsvärden - Längd m M m V N Längd m M m V N
