1 Display Controller Användarhandbok Windows 7 och Windows 8.1 K SV/08 02/04/2015

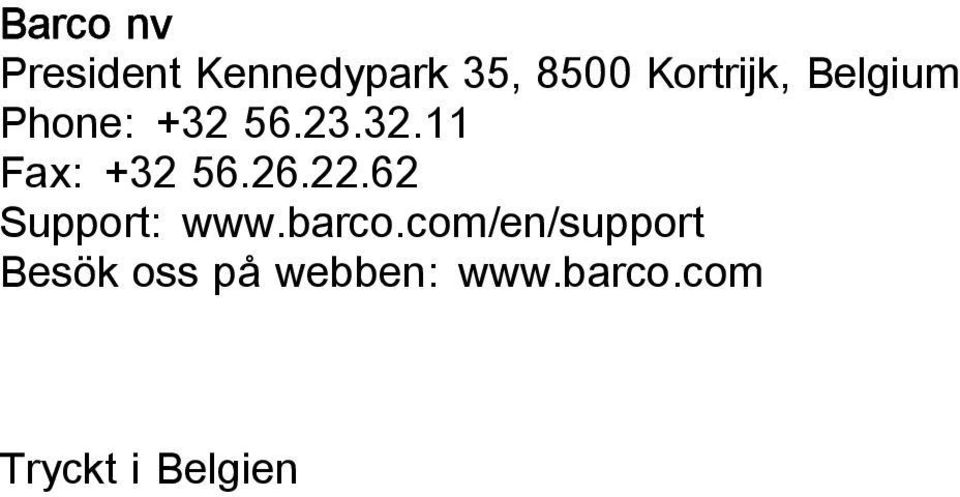

2 Barco nv President Kennedypark 35, 8500 Kortrijk, Belgium Phone: Fax: Support: Besök oss på webben: Tryckt i Belgien

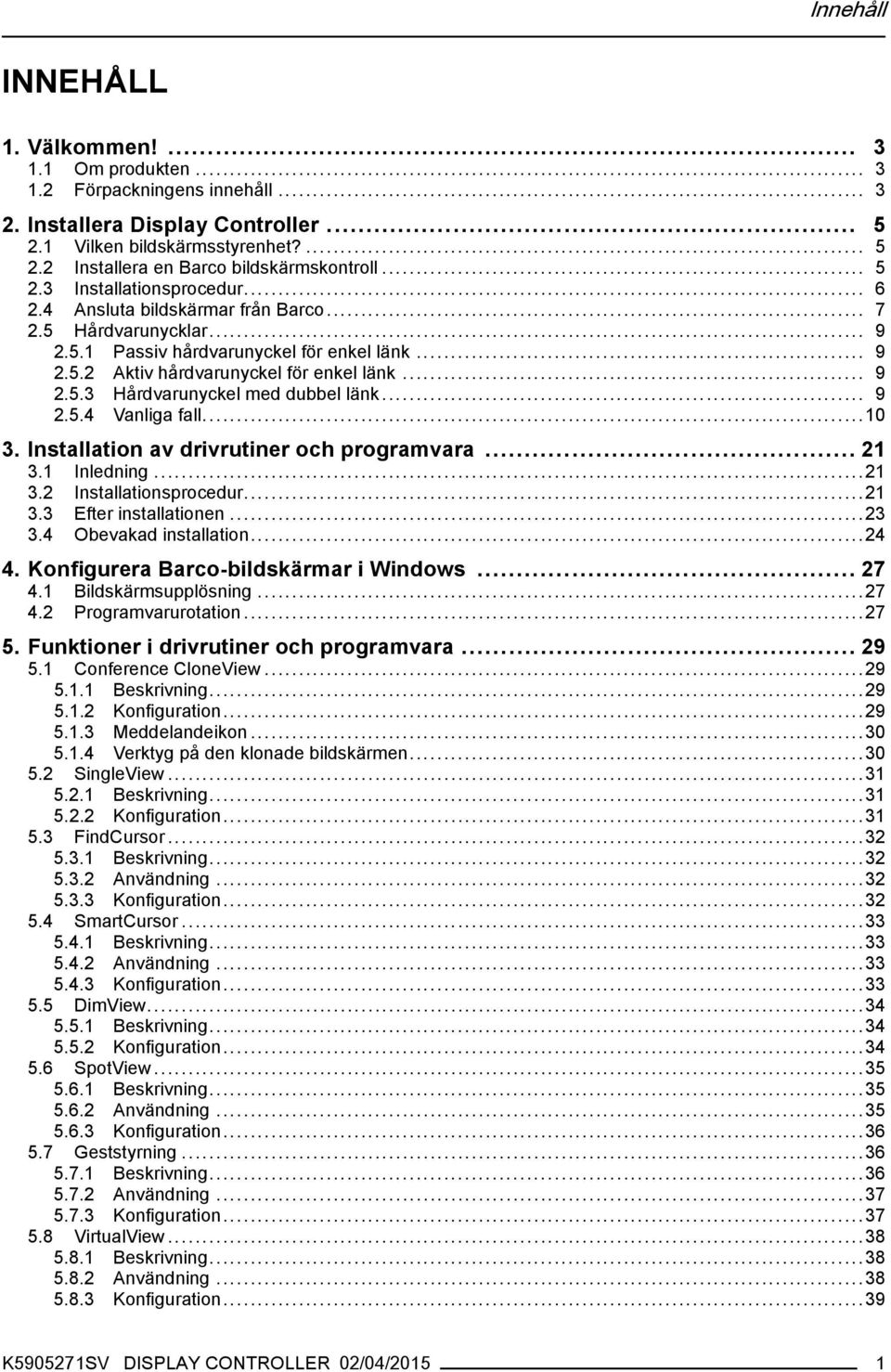

3 Innehåll INNEHÅLL 1. Välkommen! Om produkten Förpackningens innehåll Installera Display Controller Vilken bildskärmsstyrenhet? Installera en Barco bildskärmskontroll Installationsprocedur Ansluta bildskärmar från Barco Hårdvarunycklar Passiv hårdvarunyckel för enkel länk Aktiv hårdvarunyckel för enkel länk Hårdvarunyckel med dubbel länk Vanliga fall Installation av drivrutiner och programvara Inledning Installationsprocedur Efter installationen Obevakad installation Konfigurera Barco-bildskärmar i Windows Bildskärmsupplösning Programvarurotation Funktioner i drivrutiner och programvara Conference CloneView Beskrivning Konfiguration Meddelandeikon Verktyg på den klonade bildskärmen SingleView Beskrivning Konfiguration FindCursor Beskrivning Användning Konfiguration SmartCursor Beskrivning Användning Konfiguration DimView Beskrivning Konfiguration SpotView Beskrivning Användning Konfiguration Geststyrning Beskrivning Användning Konfiguration VirtualView Beskrivning Användning Konfiguration...39 K SV DISPLAY CONTROLLER 02/04/2015 1

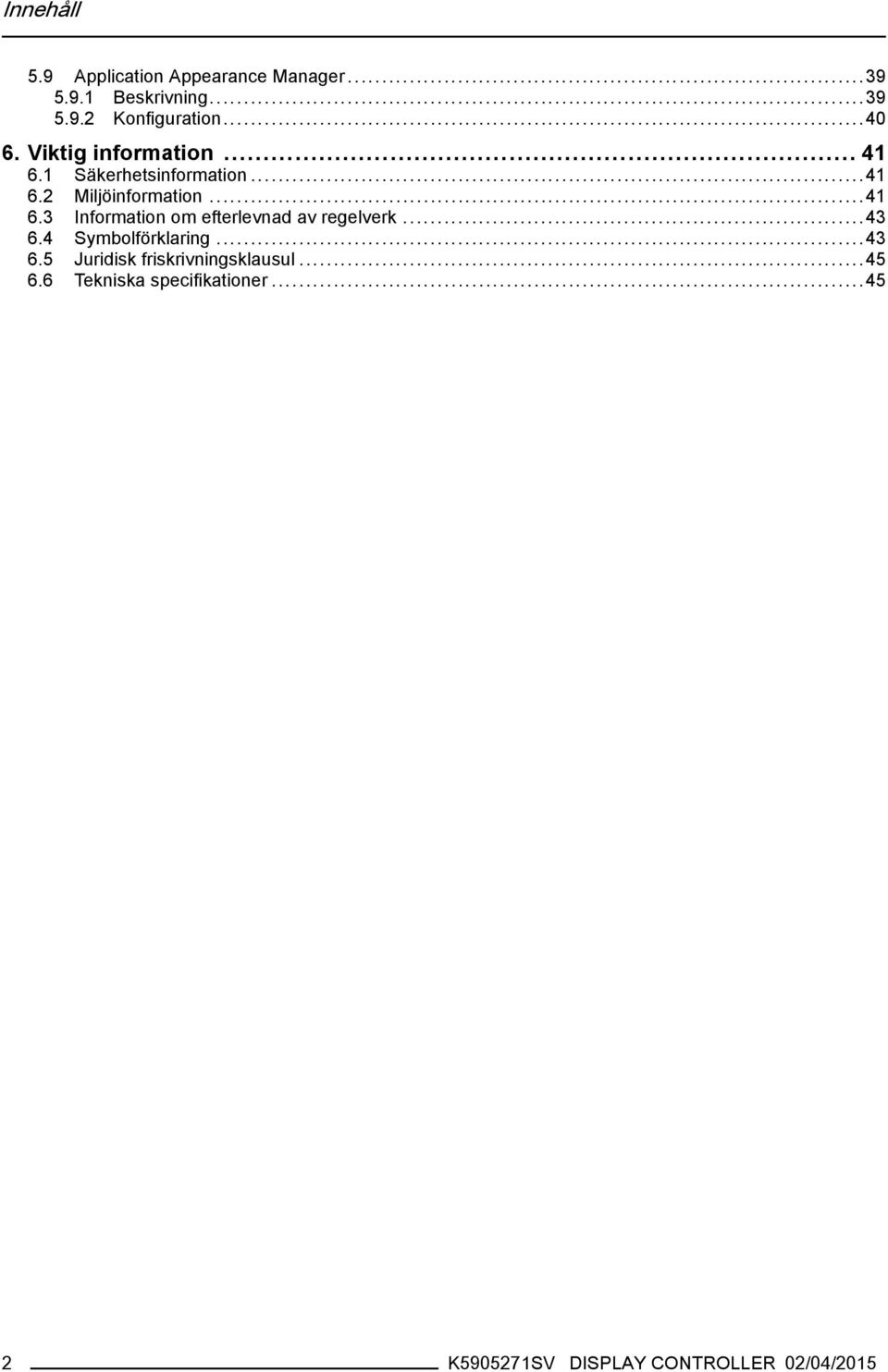

4 Innehåll 5.9 Application Appearance Manager Beskrivning Konfiguration Viktig information Säkerhetsinformation Miljöinformation Information om efterlevnad av regelverk Symbolförklaring Juridisk friskrivningsklausul Tekniska specifikationer K SV DISPLAY CONTROLLER 02/04/2015

5 1. Välkommen! 1. VÄLKOMMEN! 1.1 Om produkten Display Controller Tack för att du valt en Barco bildskärmskontroll! De senaste bildskärmskontrollerna från Barco ger den prestanda, kvalitet och stabilitet som krävs för dagens avancerade medicinska visningsprogram. De kraftfulla korten försäkrar ultrasnabb och jämn uppladdning, roaming och hantering av bilder oavsett lösning. Installera Barco bildskärmskontrollen genom att följa instruktionerna i den här handboken. 1.2 Förpackningens innehåll Innehåll Barco bildskärmskontrollen levereras med: Användarhandbok för Barco bildskärmskontroll 2 hårdvarunycklar med enkel länk medföljer MXRT-4500, MXRT-5400, MXRT-5500, MXRT-7400 och MXRT hårdvarunyckel med enkel länk och 1 lågprofilfäste medföljer MXRT-2400 och MXRT DMS-59-till-DVI-adapterkabel och 1 lågprofilfäste medföljer MXRT-1450 och MXRT Behåll originalförpackningen. Den är utformad för bildskärmskontrollen och ger det bästa skyddet vid transport och förvaring. K SV DISPLAY CONTROLLER 02/04/2015 3

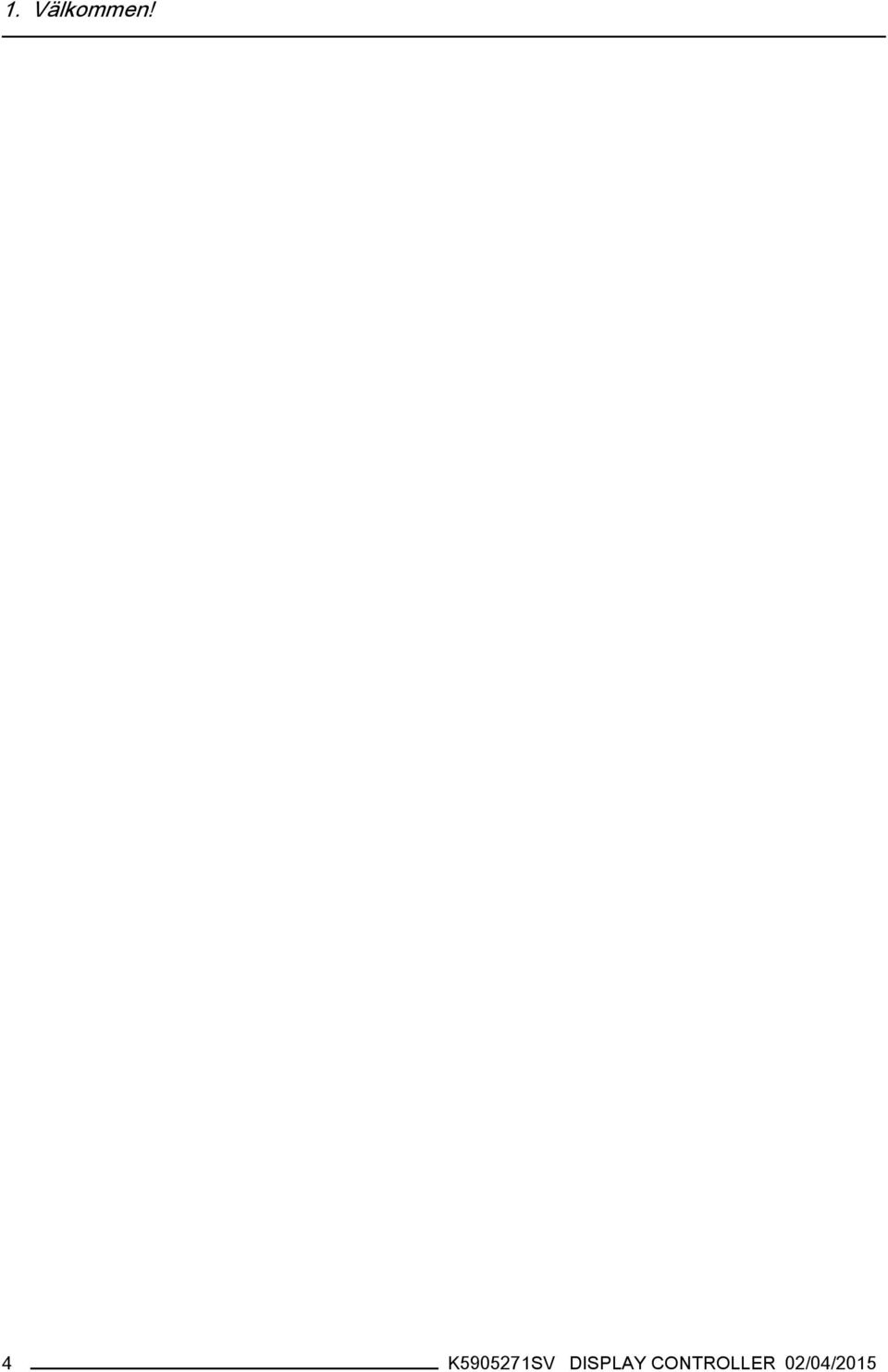

6 1. Välkommen! 4 K SV DISPLAY CONTROLLER 02/04/2015

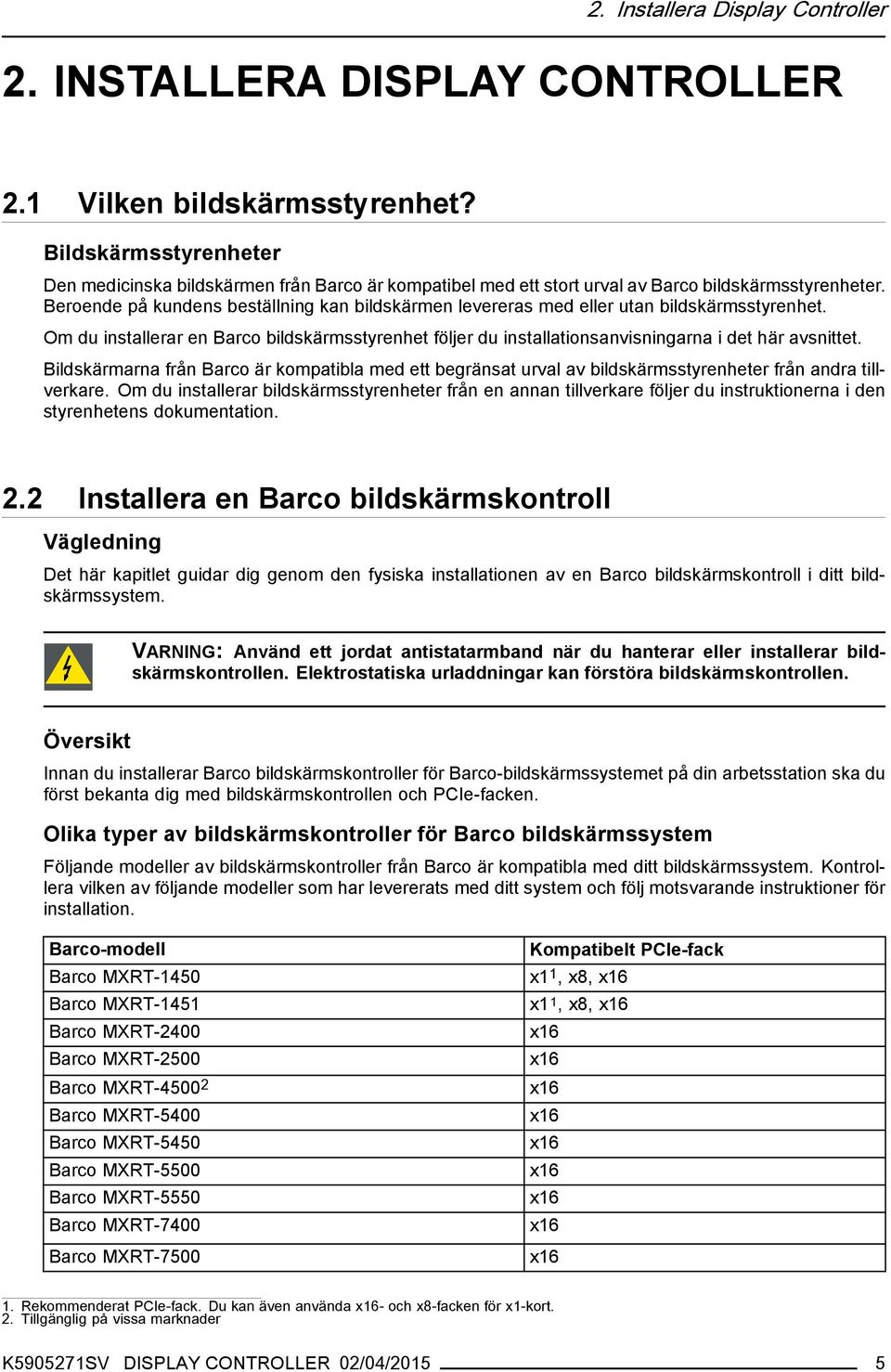

7 2. Installera Display Controller 2. INSTALLERA DISPLAY CONTROLLER 2.1 Vilken bildskärmsstyrenhet? Bildskärmsstyrenheter Den medicinska bildskärmen från Barco är kompatibel med ett stort urval av Barco bildskärmsstyrenheter. Beroende på kundens beställning kan bildskärmen levereras med eller utan bildskärmsstyrenhet. Om du installerar en Barco bildskärmsstyrenhet följer du installationsanvisningarna i det här avsnittet. Bildskärmarna från Barco är kompatibla med ett begränsat urval av bildskärmsstyrenheter från andra tillverkare. Om du installerar bildskärmsstyrenheter från en annan tillverkare följer du instruktionerna i den styrenhetens dokumentation. 2.2 Installera en Barco bildskärmskontroll Vägledning Det här kapitlet guidar dig genom den fysiska installationen av en Barco bildskärmskontroll i ditt bildskärmssystem. VARNING: Använd ett jordat antistatarmband när du hanterar eller installerar bildskärmskontrollen. Elektrostatiska urladdningar kan förstöra bildskärmskontrollen. Översikt Innan du installerar Barco bildskärmskontroller för Barco-bildskärmssystemet på din arbetsstation ska du först bekanta dig med bildskärmskontrollen och PCIe-facken. Olika typer av bildskärmskontroller för Barco bildskärmssystem Följande modeller av bildskärmskontroller från Barco är kompatibla med ditt bildskärmssystem. Kontrollera vilken av följande modeller som har levererats med ditt system och följ motsvarande instruktioner för installation. Barco-modell Barco MXRT-1450 Barco MXRT-1451 Barco MXRT-2400 Barco MXRT-2500 Barco MXRT Barco MXRT-5400 Barco MXRT-5450 Barco MXRT-5500 Barco MXRT-5550 Barco MXRT-7400 Barco MXRT-7500 Kompatibelt PCIe-fack x1 1,x8,x16 x1 1,x8,x16 x16 x16 x16 x16 x16 x16 x16 x16 x16 1. Rekommenderat PCIe-fack. Du kan även använda x16- och x8-facken för x1-kort. 2. Tillgänglig på vissa marknader K SV DISPLAY CONTROLLER 02/04/2015 5

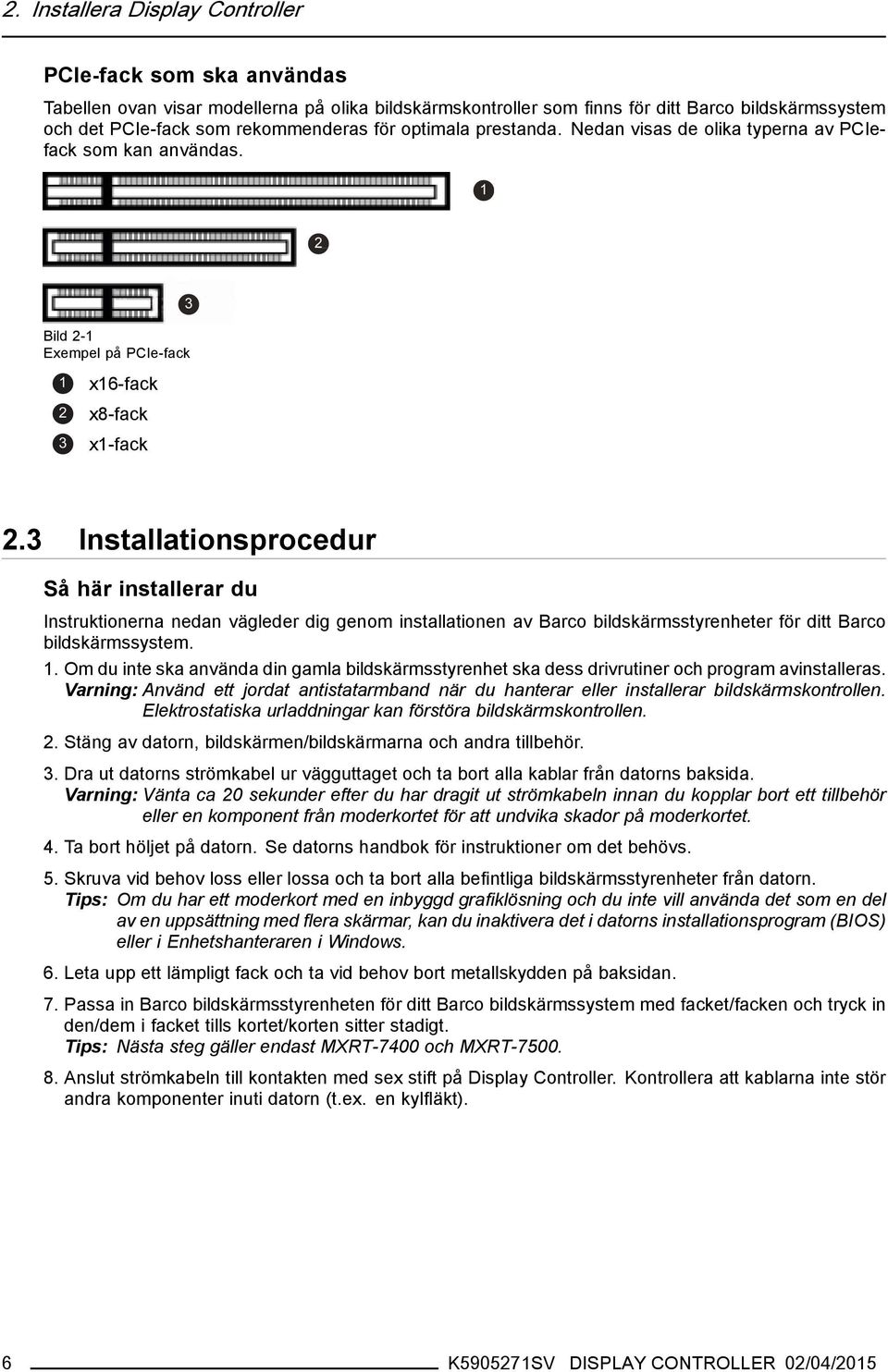

8 2. Installera Display Controller PCIe-fack som ska användas Tabellen ovan visar modellerna på olika bildskärmskontroller som finns för ditt Barco bildskärmssystem och det PCIe-fack som rekommenderas för optimala prestanda. Nedan visas de olika typerna av PCIefack som kan användas. Bild 2-1 Exempel på PCIe-fack 1 x16-fack 2 x8-fack 3 x1-fack 2.3 Installationsprocedur Så här installerar du Instruktionerna nedan vägleder dig genom installationen av Barco bildskärmsstyrenheter för ditt Barco bildskärmssystem. 1. Om du inte ska använda din gamla bildskärmsstyrenhet ska dess drivrutiner och program avinstalleras. Varning: Använd ett jordat antistatarmband när du hanterar eller installerar bildskärmskontrollen. Elektrostatiska urladdningar kan förstöra bildskärmskontrollen. 2. Stäng av datorn, bildskärmen/bildskärmarna och andra tillbehör. 3. Dra ut datorns strömkabel ur vägguttaget och ta bort alla kablar från datorns baksida. Varning: Vänta ca 20 sekunder efter du har dragit ut strömkabeln innan du kopplar bort ett tillbehör eller en komponent från moderkortet för att undvika skador på moderkortet. 4. Ta bort höljet på datorn. Se datorns handbok för instruktioner om det behövs. 5. Skruva vid behov loss eller lossa och ta bort alla befintliga bildskärmsstyrenheter från datorn. Tips: Om du har ett moderkort med en inbyggd grafiklösning och du inte vill använda det som en del av en uppsättning med flera skärmar, kan du inaktivera det i datorns installationsprogram (BIOS) eller i Enhetshanteraren i Windows. 6. Leta upp ett lämpligt fack och ta vid behov bort metallskydden på baksidan. 7. Passa in Barco bildskärmsstyrenheten för ditt Barco bildskärmssystem med facket/facken och tryck in den/dem i facket tills kortet/korten sitter stadigt. Tips: Nästa steg gäller endast MXRT-7400 och MXRT Anslut strömkabeln till kontakten med sex stift på Display Controller. Kontrollera att kablarna inte stör andra komponenter inuti datorn (t.ex. en kylfläkt). 6 K SV DISPLAY CONTROLLER 02/04/2015

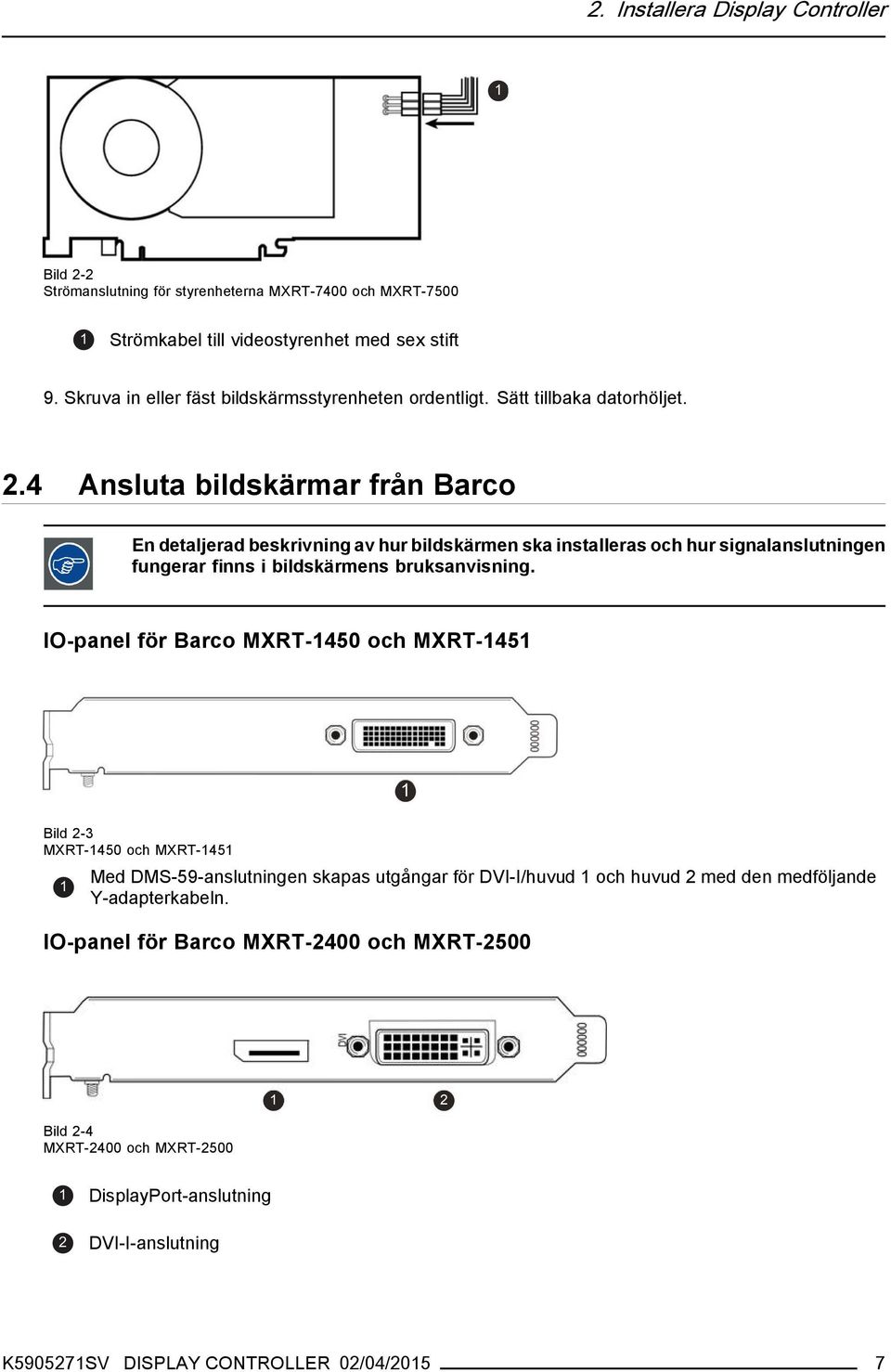

9 2. Installera Display Controller Bild 2-2 Strömanslutning för styrenheterna MXRT-7400 och MXRT Strömkabel till videostyrenhet med sex stift 9. Skruva in eller fäst bildskärmsstyrenheten ordentligt. Sätt tillbaka datorhöljet. 2.4 Ansluta bildskärmar från Barco En detaljerad beskrivning av hur bildskärmen ska installeras och hur signalanslutningen fungerar finns i bildskärmens bruksanvisning. IO-panel för Barco MXRT-1450 och MXRT-1451 Bild 2-3 MXRT-1450 och MXRT Med DMS-59-anslutningen skapas utgångar för DVI-I/huvud 1 och huvud 2 med den medföljande Y-adapterkabeln. IO-panel för Barco MXRT-2400 och MXRT-2500 Bild 2-4 MXRT-2400 och MXRT DisplayPort-anslutning 2 DVI-I-anslutning K SV DISPLAY CONTROLLER 02/04/2015 7

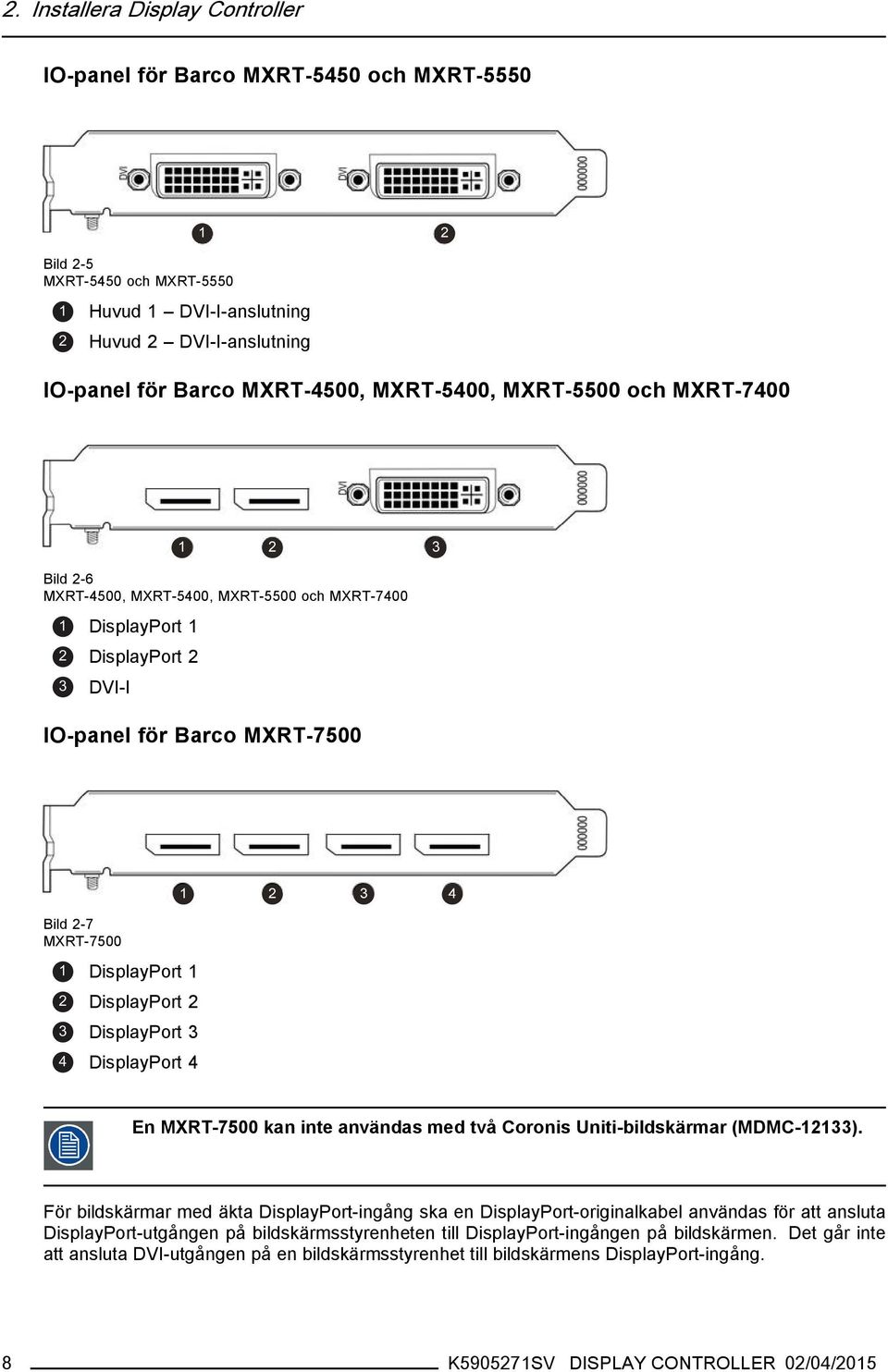

10 2. Installera Display Controller IO-panel för Barco MXRT-5450 och MXRT-5550 Bild 2-5 MXRT-5450 och MXRT Huvud1 DVI-I-anslutning 2 Huvud2 DVI-I-anslutning IO-panel för Barco MXRT-4500, MXRT-5400, MXRT-5500 och MXRT-7400 Bild 2-6 MXRT-4500, MXRT-5400, MXRT-5500 och MXRT DisplayPort 1 2 DisplayPort 2 3 DVI-I IO-panel för Barco MXRT-7500 Bild 2-7 MXRT DisplayPort 1 2 DisplayPort 2 3 DisplayPort 3 4 DisplayPort 4 En MXRT-7500 kan inte användas med två Coronis Uniti-bildskärmar (MDMC-12133). För bildskärmar med äkta DisplayPort-ingång ska en DisplayPort-originalkabel användas för att ansluta DisplayPort-utgången på bildskärmsstyrenheten till DisplayPort-ingången på bildskärmen. Det går inte att ansluta DVI-utgången på en bildskärmsstyrenhet till bildskärmens DisplayPort-ingång. 8 K SV DISPLAY CONTROLLER 02/04/2015

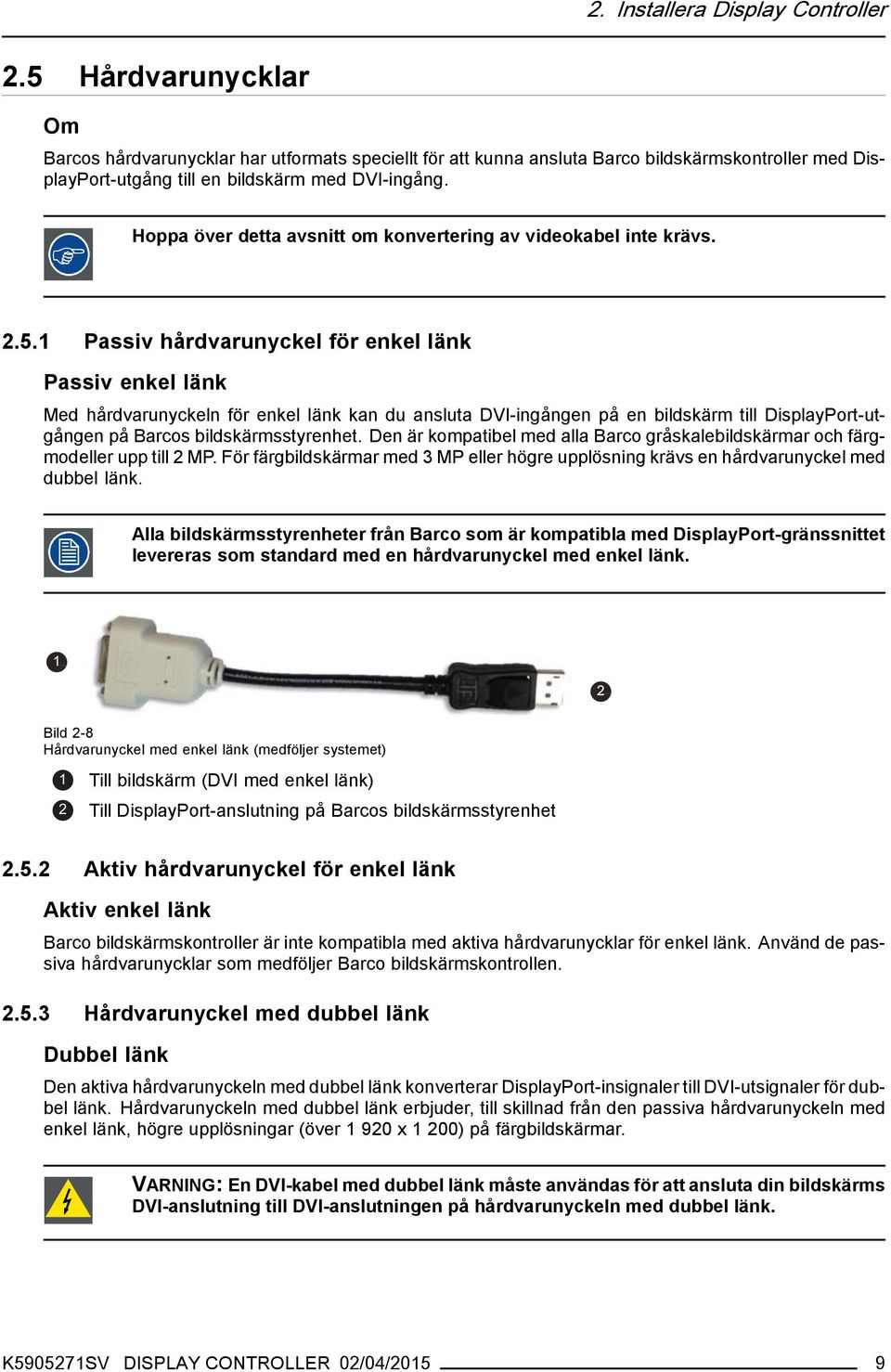

11 2. Installera Display Controller 2.5 Hårdvarunycklar Om Barcos hårdvarunycklar har utformats speciellt för att kunna ansluta Barco bildskärmskontroller med DisplayPort-utgång till en bildskärm med DVI-ingång. Hoppa över detta avsnitt om konvertering av videokabel inte krävs Passiv hårdvarunyckel för enkel länk Passiv enkel länk Med hårdvarunyckeln för enkel länk kan du ansluta DVI-ingången på en bildskärm till DisplayPort-utgången på Barcos bildskärmsstyrenhet. Den är kompatibel med alla Barco gråskalebildskärmar och färgmodeller upp till 2 MP. För färgbildskärmar med 3 MP eller högre upplösning krävs en hårdvarunyckel med dubbel länk. Alla bildskärmsstyrenheter från Barco som är kompatibla med DisplayPort-gränssnittet levereras som standard med en hårdvarunyckel med enkel länk. Bild 2-8 Hårdvarunyckel med enkel länk (medföljer systemet) 1 Till bildskärm (DVI med enkel länk) 2 Till DisplayPort-anslutning på Barcos bildskärmsstyrenhet Aktiv hårdvarunyckel för enkel länk Aktiv enkel länk Barco bildskärmskontroller är inte kompatibla med aktiva hårdvarunycklar för enkel länk. Använd de passiva hårdvarunycklar som medföljer Barco bildskärmskontrollen Hårdvarunyckel med dubbel länk Dubbel länk Den aktiva hårdvarunyckeln med dubbel länk konverterar DisplayPort-insignaler till DVI-utsignaler för dubbel länk. Hårdvarunyckeln med dubbel länk erbjuder, till skillnad från den passiva hårdvarunyckeln med enkel länk, högre upplösningar (över x 1 200) på färgbildskärmar. VARNING: En DVI-kabel med dubbel länk måste användas för att ansluta din bildskärms DVI-anslutning till DVI-anslutningen på hårdvarunyckeln med dubbel länk. K SV DISPLAY CONTROLLER 02/04/2015 9

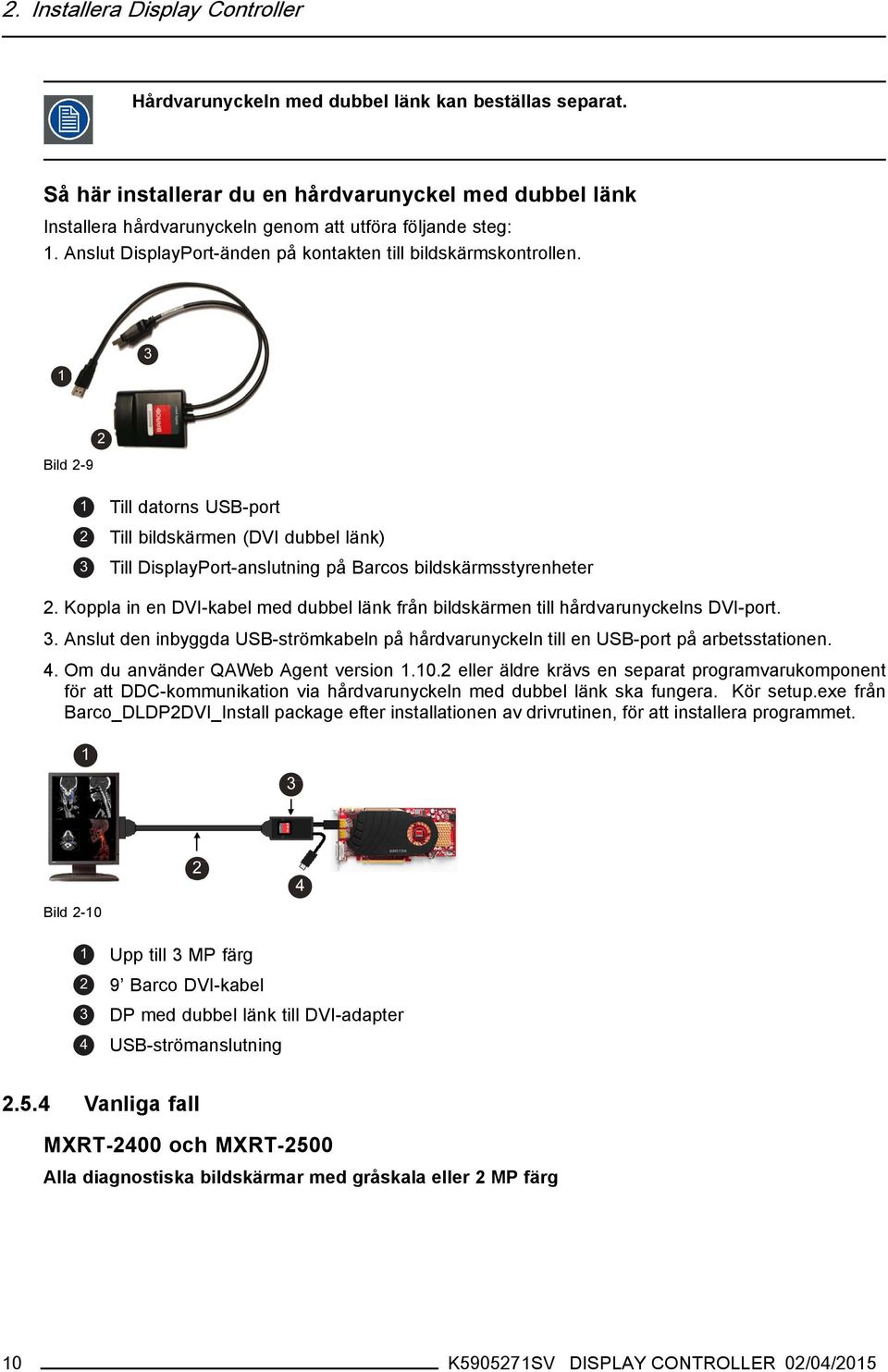

12 2. Installera Display Controller Hårdvarunyckeln med dubbel länk kan beställas separat. Så här installerar du en hårdvarunyckel med dubbel länk Installera hårdvarunyckeln genom att utföra följande steg: 1. Anslut DisplayPort-änden på kontakten till bildskärmskontrollen. Bild Till datorns USB-port 2 Till bildskärmen (DVI dubbel länk) 3 Till DisplayPort-anslutning på Barcos bildskärmsstyrenheter 2. Koppla in en DVI-kabel med dubbel länk från bildskärmen till hårdvarunyckelns DVI-port. 3. Anslut den inbyggda USB-strömkabeln på hårdvarunyckeln till en USB-port på arbetsstationen. 4. Om du använder QAWeb Agent version eller äldre krävs en separat programvarukomponent för att DDC-kommunikation via hårdvarunyckeln med dubbel länk ska fungera. Kör setup.exe från Barco_DLDP2DVI_Install package efter installationen av drivrutinen, för att installera programmet. Bild Upp till 3 MP färg 2 9 Barco DVI-kabel 3 DP med dubbel länk till DVI-adapter 4 USB-strömanslutning Vanliga fall MXRT-2400 och MXRT-2500 Alla diagnostiska bildskärmar med gråskala eller 2 MP färg 10 K SV DISPLAY CONTROLLER 02/04/2015

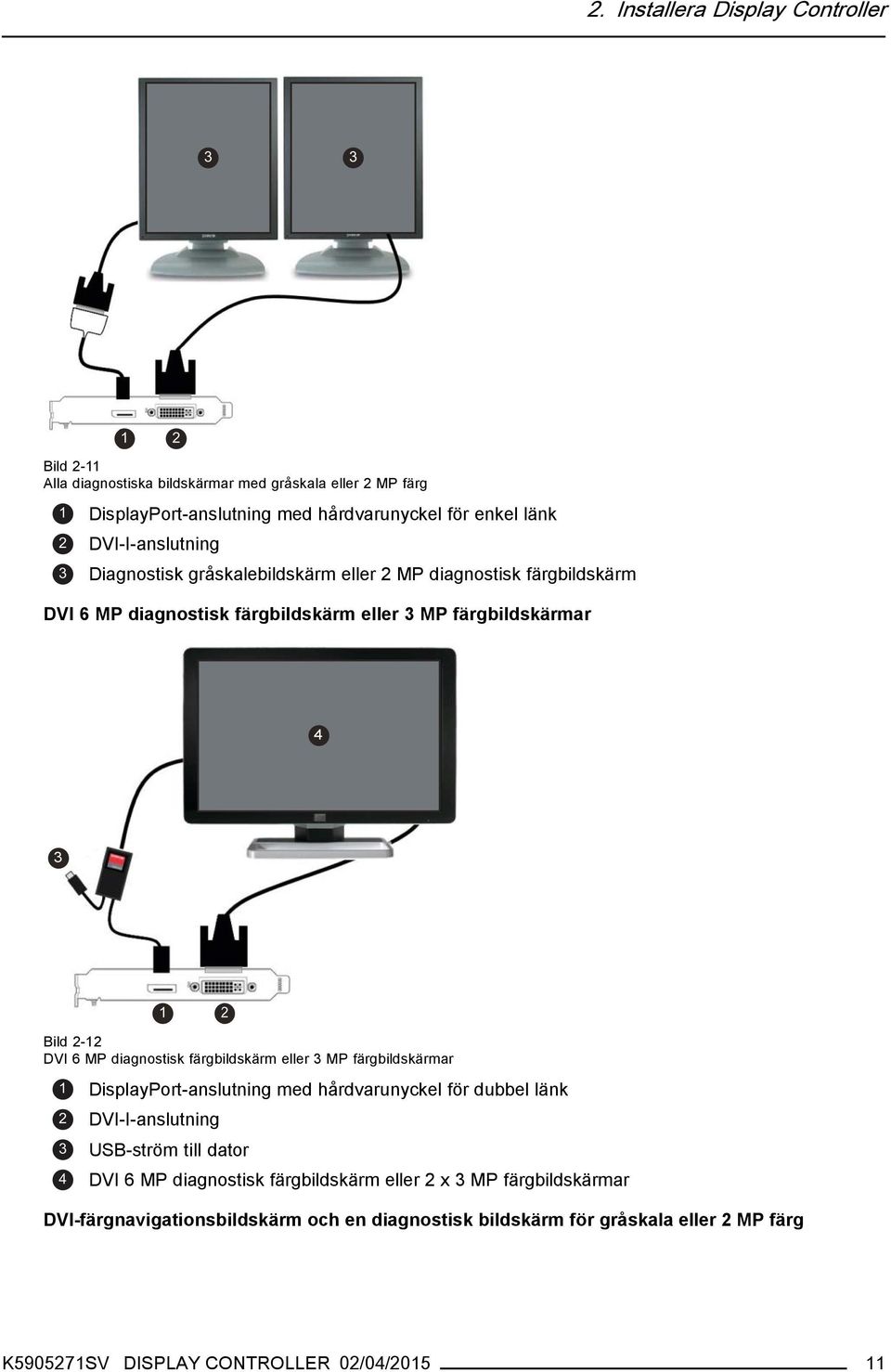

13 2. Installera Display Controller Bild 2-11 Alla diagnostiska bildskärmar med gråskala eller 2 MP färg 1 DisplayPort-anslutning med hårdvarunyckel för enkel länk 2 DVI-I-anslutning 3 Diagnostisk gråskalebildskärm eller 2 MP diagnostisk färgbildskärm DVI 6 MP diagnostisk färgbildskärm eller 3 MP färgbildskärmar Bild 2-12 DVI 6 MP diagnostisk färgbildskärm eller 3 MP färgbildskärmar 1 DisplayPort-anslutning med hårdvarunyckel för dubbel länk 2 DVI-I-anslutning 3 USB-ström till dator 4 DVI 6 MP diagnostisk färgbildskärm eller 2 x 3 MP färgbildskärmar DVI-färgnavigationsbildskärm och en diagnostisk bildskärm för gråskala eller 2 MP färg K SV DISPLAY CONTROLLER 02/04/

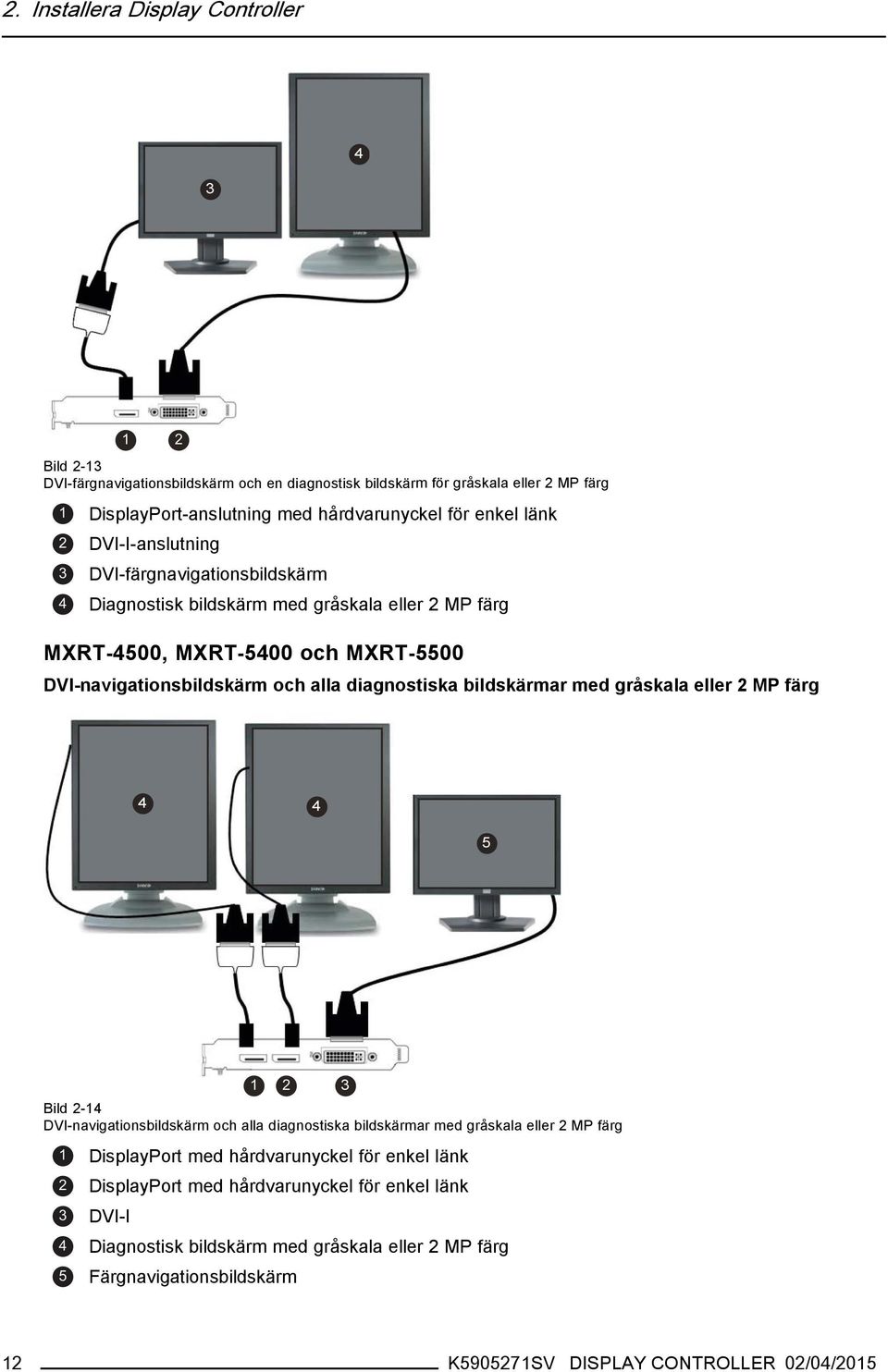

14 2. Installera Display Controller Bild 2-13 DVI-färgnavigationsbildskärm och en diagnostisk bildskärm för gråskala eller 2 MP färg 1 DisplayPort-anslutning med hårdvarunyckel för enkel länk 2 DVI-I-anslutning 3 DVI-färgnavigationsbildskärm 4 Diagnostisk bildskärm med gråskala eller 2 MP färg MXRT-4500, MXRT-5400 och MXRT-5500 DVI-navigationsbildskärm och alla diagnostiska bildskärmar med gråskala eller 2 MP färg Bild 2-14 DVI-navigationsbildskärm och alla diagnostiska bildskärmar med gråskala eller 2 MP färg 1 DisplayPort med hårdvarunyckel för enkel länk 2 DisplayPort med hårdvarunyckel för enkel länk 3 DVI-I 4 Diagnostisk bildskärm med gråskala eller 2 MP färg 5 Färgnavigationsbildskärm 12 K SV DISPLAY CONTROLLER 02/04/2015

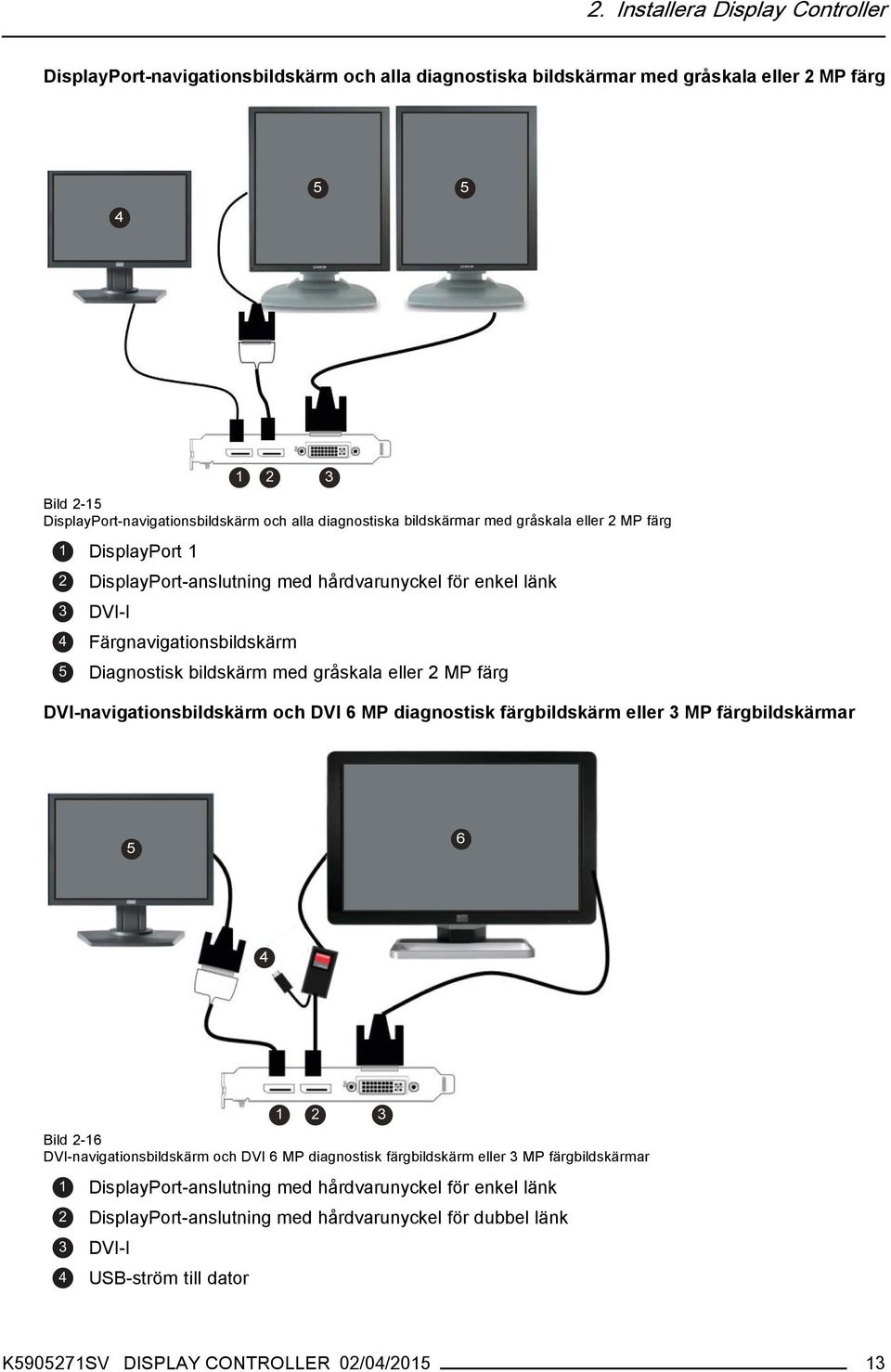

15 2. Installera Display Controller DisplayPort-navigationsbildskärm och alla diagnostiska bildskärmar med gråskala eller 2 MP färg Bild 2-15 DisplayPort-navigationsbildskärm och alla diagnostiska bildskärmar med gråskala eller 2 MP färg 1 DisplayPort 1 2 DisplayPort-anslutning med hårdvarunyckel för enkel länk 3 DVI-I 4 Färgnavigationsbildskärm 5 Diagnostisk bildskärm med gråskala eller 2 MP färg DVI-navigationsbildskärm och DVI 6 MP diagnostisk färgbildskärm eller 3 MP färgbildskärmar Bild 2-16 DVI-navigationsbildskärm och DVI 6 MP diagnostisk färgbildskärm eller 3 MP färgbildskärmar 1 DisplayPort-anslutning med hårdvarunyckel för enkel länk 2 DisplayPort-anslutning med hårdvarunyckel för dubbel länk 3 DVI-I 4 USB-ström till dator K SV DISPLAY CONTROLLER 02/04/

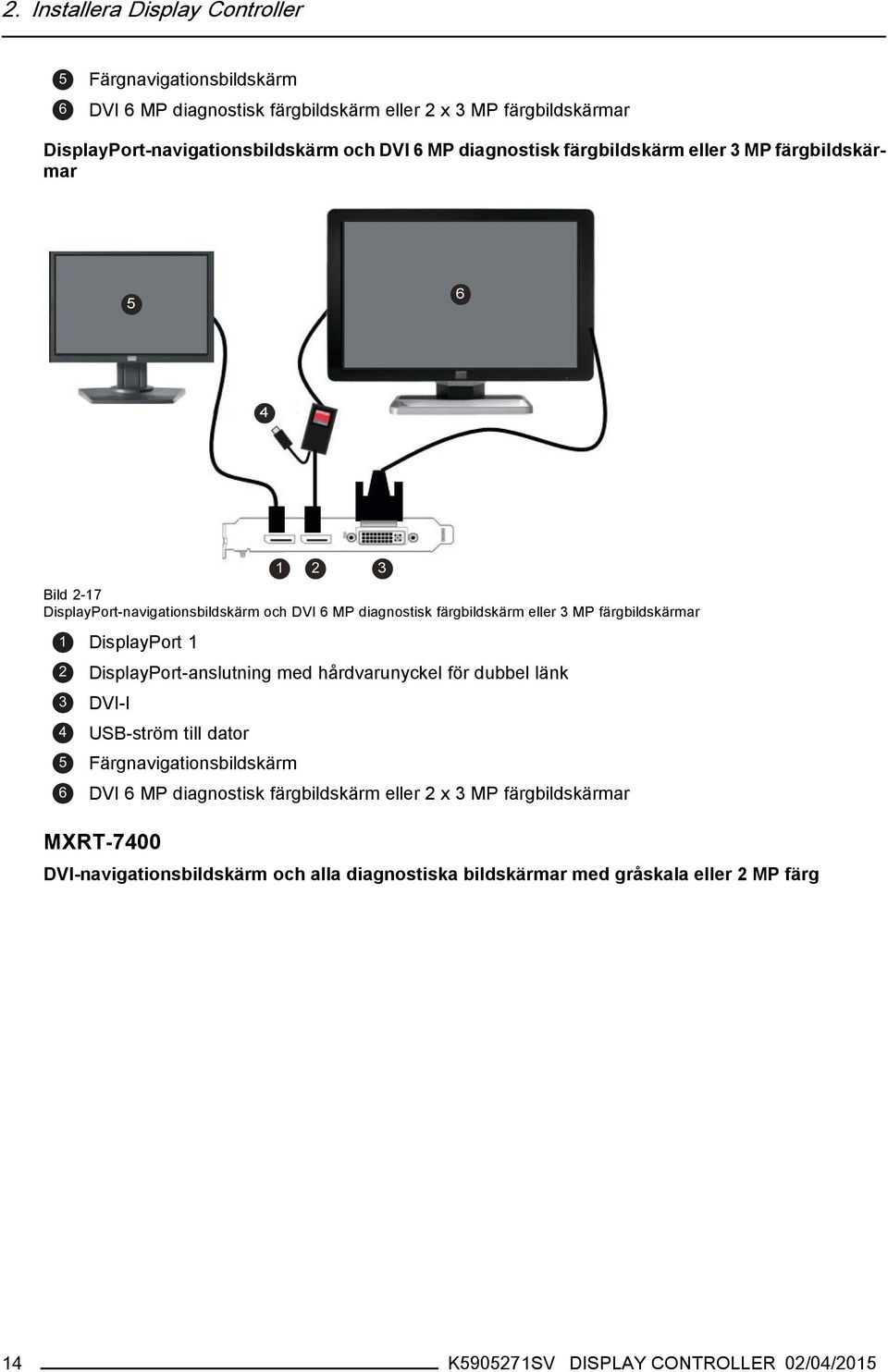

16 2. Installera Display Controller 5 Färgnavigationsbildskärm 6 DVI 6 MP diagnostisk färgbildskärm eller 2 x 3 MP färgbildskärmar DisplayPort-navigationsbildskärm och DVI 6 MP diagnostisk färgbildskärm eller 3 MP färgbildskärmar Bild 2-17 DisplayPort-navigationsbildskärm och DVI 6 MP diagnostisk färgbildskärm eller 3 MP färgbildskärmar 1 DisplayPort 1 2 DisplayPort-anslutning med hårdvarunyckel för dubbel länk 3 DVI-I 4 USB-ström till dator 5 Färgnavigationsbildskärm 6 DVI 6 MP diagnostisk färgbildskärm eller 2 x 3 MP färgbildskärmar MXRT-7400 DVI-navigationsbildskärm och alla diagnostiska bildskärmar med gråskala eller 2 MP färg 14 K SV DISPLAY CONTROLLER 02/04/2015

17 2. Installera Display Controller Bild 2-18 DVI-navigationsbildskärm och alla diagnostiska bildskärmar med gråskala eller 2 MP färg (se Tips nedan) 1 DisplayPort-anslutning med hårdvarunyckel för enkel länk 2 DisplayPort-anslutning med hårdvarunyckel för enkel länk 3 DVI-I 4 Diagnostisk bildskärm med gråskala eller 2 MP färg 5 Färgnavigationsbildskärm Diagnostikskärmar måste ha passande upplösning. DisplayPort-navigationsbildskärm och alla diagnostiska bildskärmar med gråskala eller 2 MP färg Bild 2-19 DisplayPort-navigationsbildskärm och alla diagnostiska bildskärmar med gråskala eller 2 MP färg (se Tips nedan) 1 DisplayPort 1 2 DisplayPort-anslutning med hårdvarunyckel för enkel länk K SV DISPLAY CONTROLLER 02/04/

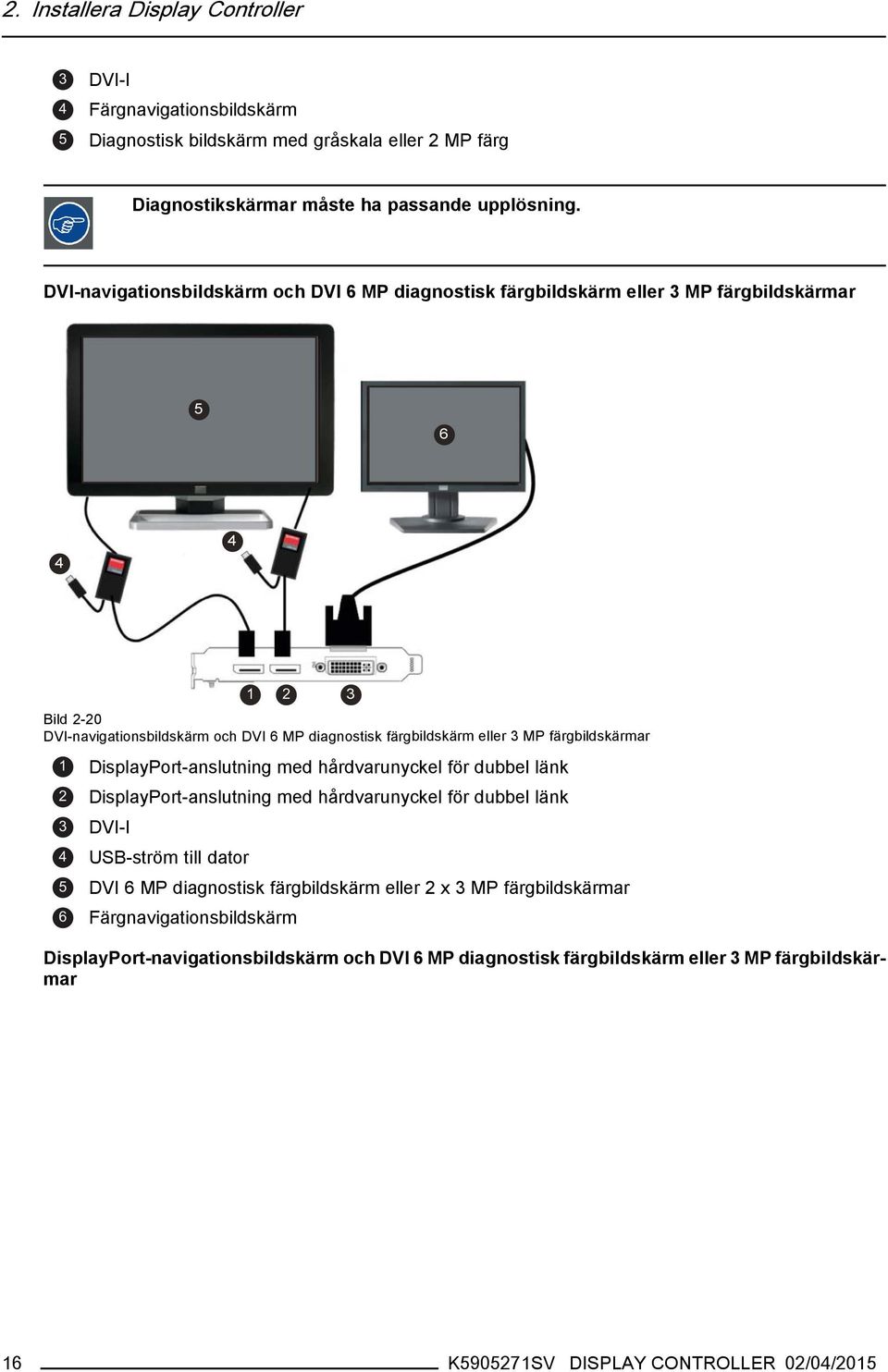

18 2. Installera Display Controller 3 DVI-I 4 Färgnavigationsbildskärm 5 Diagnostisk bildskärm med gråskala eller 2 MP färg Diagnostikskärmar måste ha passande upplösning. DVI-navigationsbildskärm och DVI 6 MP diagnostisk färgbildskärm eller 3 MP färgbildskärmar Bild 2-20 DVI-navigationsbildskärm och DVI 6 MP diagnostisk färgbildskärm eller 3 MP färgbildskärmar 1 DisplayPort-anslutning med hårdvarunyckel för dubbel länk 2 DisplayPort-anslutning med hårdvarunyckel för dubbel länk 3 DVI-I 4 USB-ström till dator 5 DVI 6 MP diagnostisk färgbildskärm eller 2 x 3 MP färgbildskärmar 6 Färgnavigationsbildskärm DisplayPort-navigationsbildskärm och DVI 6 MP diagnostisk färgbildskärm eller 3 MP färgbildskärmar 16 K SV DISPLAY CONTROLLER 02/04/2015

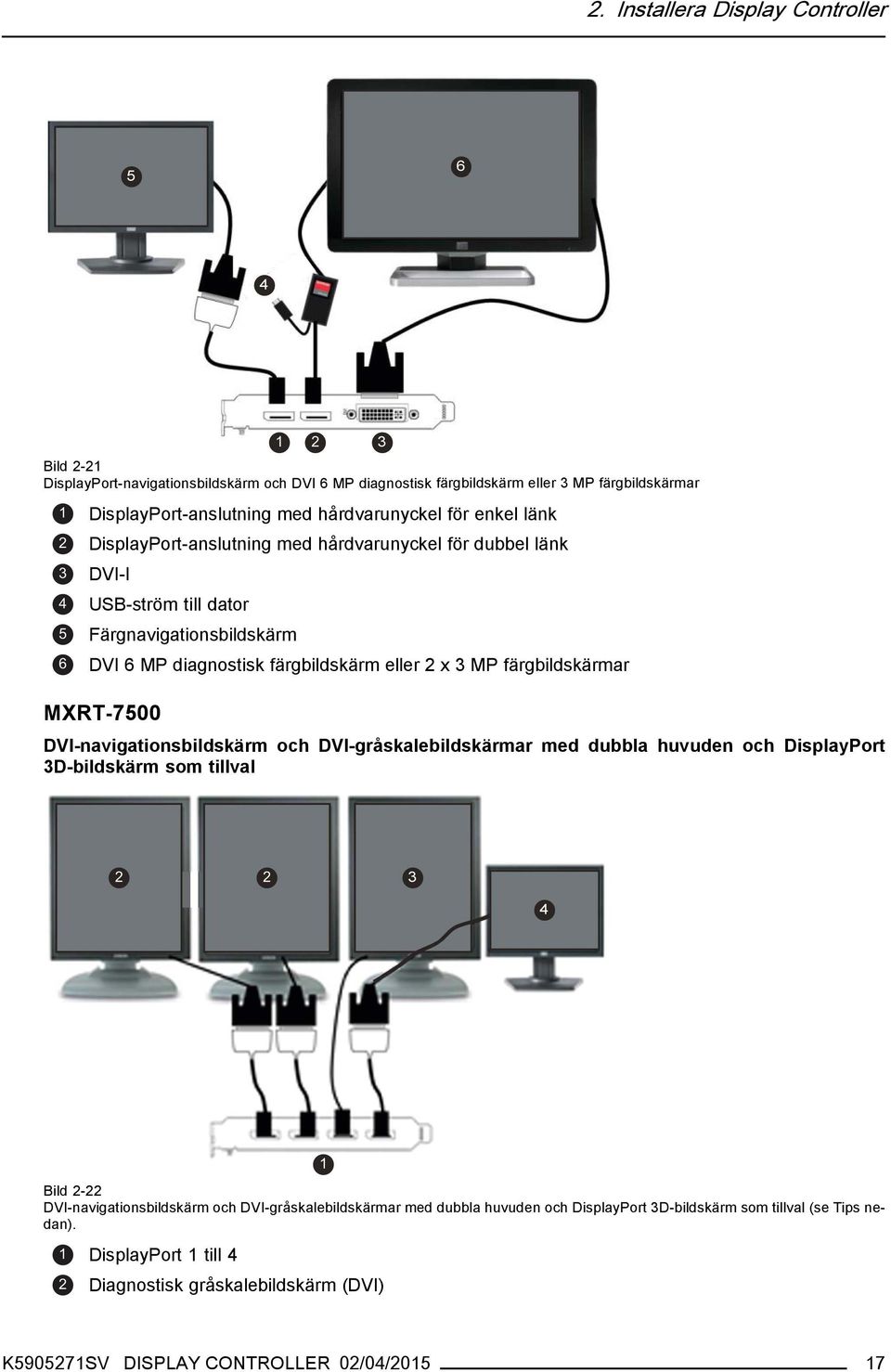

19 2. Installera Display Controller Bild 2-21 DisplayPort-navigationsbildskärm och DVI 6 MP diagnostisk färgbildskärm eller 3 MP färgbildskärmar 1 DisplayPort-anslutning med hårdvarunyckel för enkel länk 2 DisplayPort-anslutning med hårdvarunyckel för dubbel länk 3 DVI-I 4 USB-ström till dator 5 Färgnavigationsbildskärm 6 DVI 6 MP diagnostisk färgbildskärm eller 2 x 3 MP färgbildskärmar MXRT-7500 DVI-navigationsbildskärm och DVI-gråskalebildskärmar med dubbla huvuden och DisplayPort 3D-bildskärm som tillval Bild 2-22 DVI-navigationsbildskärm och DVI-gråskalebildskärmar med dubbla huvuden och DisplayPort 3D-bildskärm som tillval (se Tips nedan). 1 DisplayPort 1 till 4 2 Diagnostisk gråskalebildskärm (DVI) K SV DISPLAY CONTROLLER 02/04/

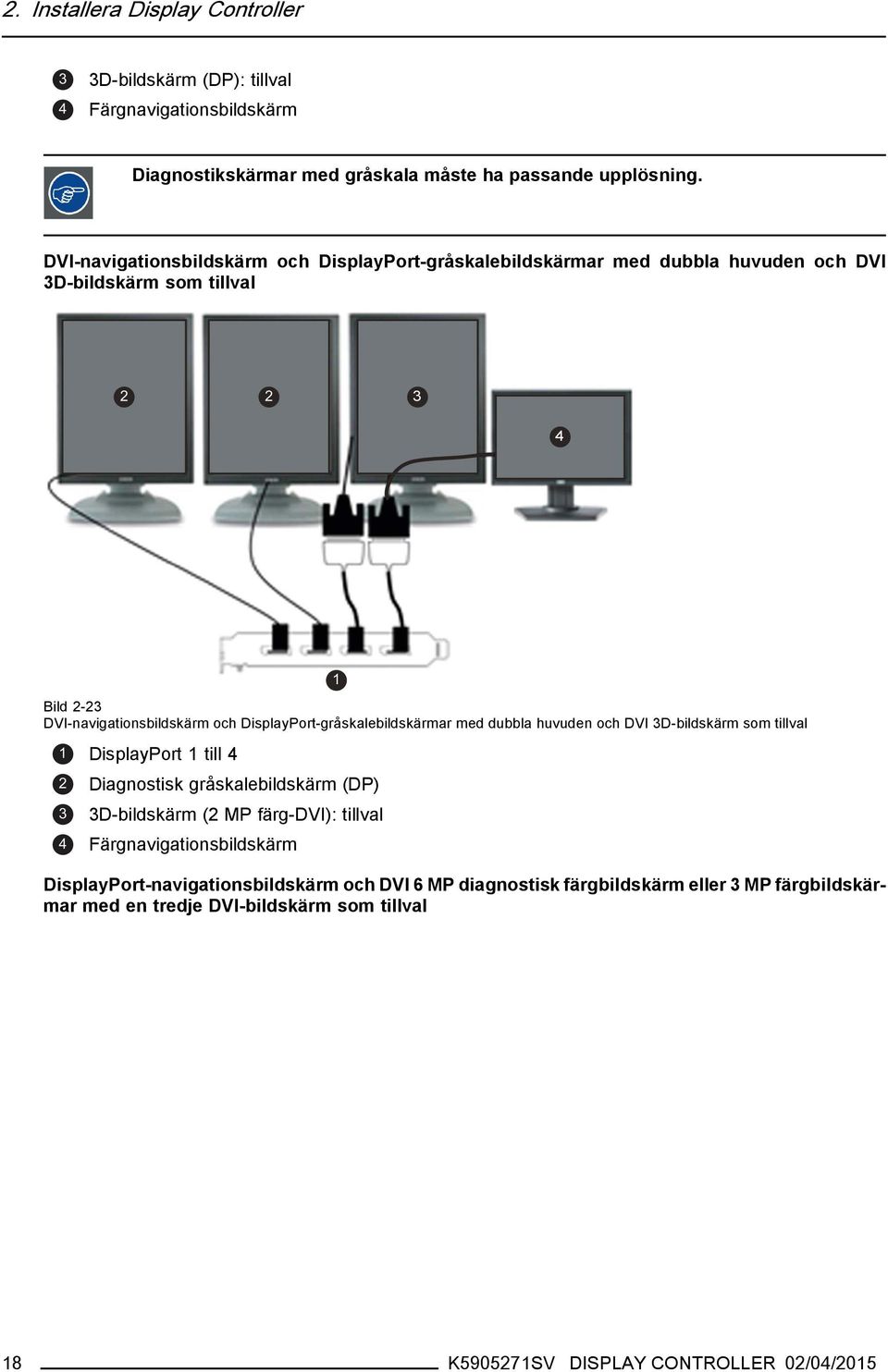

20 2. Installera Display Controller 3 3D-bildskärm (DP): tillval 4 Färgnavigationsbildskärm Diagnostikskärmar med gråskala måste ha passande upplösning. DVI-navigationsbildskärm och DisplayPort-gråskalebildskärmar med dubbla huvuden och DVI 3D-bildskärm som tillval Bild 2-23 DVI-navigationsbildskärm och DisplayPort-gråskalebildskärmar med dubbla huvuden och DVI 3D-bildskärm som tillval 1 DisplayPort 1 till 4 2 Diagnostisk gråskalebildskärm (DP) 3 3D-bildskärm (2 MP färg-dvi): tillval 4 Färgnavigationsbildskärm DisplayPort-navigationsbildskärm och DVI 6 MP diagnostisk färgbildskärm eller 3 MP färgbildskärmar med en tredje DVI-bildskärm som tillval 18 K SV DISPLAY CONTROLLER 02/04/2015

21 2. Installera Display Controller Bild 2-24 DisplayPort-navigationsbildskärm och DVI 6 MP diagnostisk färgbildskärm eller 3 MP färgbildskärmar med en tredje DVI-bildskärm som tillval 1 DisplayPort 1 till 4 2 USB-ström till dator 3 DVI 6 MP diagnostisk färgbildskärm eller 2 x 3 MP diagnostiska färgbildskärmar (t.ex. MDCC-6130) 4 Färgnavigationsbildskärm (DP) 5 Färgnavigationsbildskärm (DVI): tillval DisplayPort-navigationsbildskärm och DisplayPort 6 MP diagnostisk färgbildskärm eller 3 MP färgbildskärmar med en DVI 3D-bildskärm som tillval Bild 2-25 DisplayPort-navigationsbildskärm och DisplayPort 6 MP diagnostisk färgbildskärm eller 3 MP färgbildskärmar med en DVI 3D-bildskärm som tillval 1 DisplayPort 1 till 4 2 DP färgnavigationsbildskärm (t.ex. MDRC-2124) DisplayPort 6 MP diagnostisk färgbildskärm eller 2 x 3 MP diagnostiska färgbildskärmar (t.ex. 3 MDCC-6230) 4 3D-bildskärm (2 MP färg-dvi): tillval K SV DISPLAY CONTROLLER 02/04/

22 2. Installera Display Controller 20 K SV DISPLAY CONTROLLER 02/04/2015

23 3. Installation av drivrutiner och programvara 3. INSTALLATION AV DRIVRUTINER OCH PROGRAMVARA 3.1 Inledning Om Det här kapitlet guidar dig igenom installationen av drivrutiner, programvara och dokumentation som tillhör bildskärmssystem eller Display Controllerer från Barco. Det är nödvändigt att installera systemdrivrutiner och programvara för Barco Display Controller i följande fall: När du installerat bildskärmskontroller för Barco bildskärmssystem i ditt system för första gången. Om operativsystemet har installerats på nytt eller uppgraderats. Om en uppgradering till en nyare version av drivrutiner och program för MXRT har utförts. - Det är inte nödvändigt att avinstallera befintliga drivrutiner manuellt innan systemet uppdateras till en aktuell version. Installationsguiden för Barco-produkter kommer upptäcka alla tidigare installationer och starta avinstallationen automatiskt vid behov. - Om du har en föregående version av programmet Conference CloneView installerad i systemet måste du stänga programmet innan den nya versionen installeras. Du gör det genom att öppna konfigurationsfönstret Barco Clone Display(s), välja Stop Cloning och sedan stänga fönstret. Efter varje drivrutin som installerats bör systemet startas om innan nästa drivrutin installeras. Krav Innan du påbörjar installationen av drivrutinerna, programvaran och dokumentationen från Barco måste följande villkor uppfyllas: Operativsystemet måste vara installerat och igång. Följande versioner av Windows stöds: - Windows 7 32-bitars - Windows 7 64-bitars - Windows bitars - Windows bitars Du måste vara inloggad som användare med administratörsbehörighet. Alla Barco-bildskärmar måste vara anslutna till lämplig Display Controller i systemet. Om det finns en bildskärmsstyrenhet från en annan tillverkare i systemet, rekommenderar vi att drivrutinerna för det andra kortet installeras innan drivrutinerna, programvaran och dokumentationen från Barco installeras. 3.2 Installationsprocedur Installera drivrutiner och programvara 1. Starta systemet. Om du har en ny OS-installation eller om du har avinstallerat en drivrutin kan operativsystemet automatiskt installera en drivrutin från drivrutinsarkivet i Windows 7, antingen en AMD-drivrutin eller en VGA-standarddrivrutin, för Barco bildskärmskontrollerna. Om det händer, klickar du på Yes för att slutföra den automatiska installationen av drivrutinerna och startar om systemet när operativsystemet visar ett meddelande om att datorn ska startas om. K SV DISPLAY CONTROLLER 02/04/

24 3. Installation av drivrutiner och programvara 2. Starta Installationsguiden för Barco-produkter. Installationsguiden startas automatiskt när du sätter in installations-dvd:n för Barco bildskärmssystem i DVD-facket på datorn. Om installationen inte startar klickar du på Setup.exe i fönstret Spela upp automatiskt. Anm.:Installationsdialogrutan kommer att visas på engelska om språket i ditt operativsystem inte stöds. 3. Den första sidan i guiden visar programkomponenterna som kommer att installeras i systemet. Acceptera installationen av programmets standardkomponenter genom att klicka på Next. Omdubara vill installera vissa programkomponenter kan du avmarkera komponenter genom att klicka på dem. Tips: För optimal systemprestanda rekommenderar Barco att du inte installerar mer än två drivrutiner i ett system samtidigt. Om tre drivrutiner krävs för konfigurationen kommer installationsprogrammet från Barco-drivrutinen att uppmana användaren att byta ut ett kort för att eliminera en av drivrutinerna. Bild 3-1 Programkomponenter för anpassad installation - BarcoMed Self Exam: Diagnostiskt verktyg från Barco Den här komponenten måste installeras. - Barco System Tray: Den här komponenten gör att du kan konfigurera funktioner i MXRT-drivrutinen via en särskild ikon i systemfältet. Den här komponenten måste installeras. - Microsoft Hotfix for KB : Löser problemet med att bildskärmskonfigurationen går förlorad efter omstart av en dator som kör Windows 7 eller Windows Microsoft Hotfix for KB : Löser problemet med att Windows ibland inte kan ansluta mer än en bildskärm vid start. - Conference CloneView: Ett program som gör att användaren kan klona en eller två bildskärmar på en tredje bildskärmsenhet, till exempel en projektor. - Display Installer: Den här filen gör att Windows kan identifiera Barco-bildskärmar. Den här komponenten måste installeras. - SingleView: Detta program krävs för att konfigurera Barco Fusion-bildskärmar för SingleView och tillbaka till DualView. Med SingleView har bildskärmen en liggande upplösning och med DualView har den två stående upplösningar sida vid sida. - MXRT Driver Cleaner: Ett program som tar bort alla Barco programkomponenter från arbetsstationen. - Barco Productivity Tools: En uppsättning drivrutinsfunktioner som förbättrar användarens produktivitet. Den här komponenten måste installeras. - VirtualView: Den här drivrutinsfunktionen skapar en virtuell bildskärm i systemet. - Barco Touchpad Driver: Drivrutin för Barco-pekplattan. - MediCal QAWeb Agent: Barcos kalibreringsprogram - Barco Display Controller Driver(s) 22 K SV DISPLAY CONTROLLER 02/04/2015

25 3. Installation av drivrutiner och programvara 4. Om en drivrutin för MXRT har installerats vid ett tidigare tillfälle kommer installationsguiden att hitta denna drivrutin och guida dig genom avinstallationen. 5. Klicka på Yes för att godkänna licensavtalet och klicka sedan på Next för att fortsätta. 6. Du uppmanas att välja Express eller Anpassad installation. Som standard är alternativet Express valt. Du kan välja mellan två installationsalternativ för en anpassad installation: - 24-bit Desktop: Inaktiverar standardläget för 30-bitars skrivbordet som ger visualiseringar med högt dynamiskt omfång. - SingleView: Det här alternativet ställer in alla Barco Fusion-bildskärmar på läget SingleView. 7. Under installationen kan skrivbordet blinka och installationsguidens fönster kan visas på olika bildskärmar. Detta är helt naturligt. 8. När alla komponenter har installerats kommer en begäran om automatisk omstart att visas i ett fönster. Starta om systemet. 3.3 Efter installationen Kontrollera installationen Verifiera att drivrutinerna installerades genom att gå till Windows Control Panel, välja System, Device Manager och sedan Display Adapters. Kontrollera att Barco bildskärmsstyrenheten identifierats korrekt enligt nedan: Bild 3-2 Kontrollera installationen av drivrutiner Automatisk bildskärmskonfiguration När drivrutinerna, programvaran och dokumentationen har installerats och systemet har startats om, kommer datorn automatiskt att upptäcka bildskärmarna från Barco och ansluta dem till skrivbordet med korrekt upplösning. Om datorn inte kan upptäcka dina Barco-bildskärmar eller inte kan ansluta dem till skrivbordet på rätt sätt, ska du ställa in rätt upplösning med Windows Screen Resolution. Installera drivrutiner på nytt Du kan när som helst installera nya drivrutiner eller installera om drivrutinerna med Barcos installationsguide på installations-dvd:n för Barco bildskärmssystemet. Avinstallera drivrutiner och programvara När du vill avinstallera drivrutiner, program eller dokumentation för bildskärmssystemet från Barco ska du använda Windows Add/Remove Programs. Den här funktionen finns i Windows Control Panel under Programs & Features. K SV DISPLAY CONTROLLER 02/04/

26 3. Installation av drivrutiner och programvara Bild 3-3 Windows 7 Lägg till/ta bort program Följande dialogruta visas när du avinstallerar Barco MXRT-drivrutinerna. Välj drivrutinen som du vill installera i listan (drivrutinsversionen kan skilja sig från den på bilden). Bild 3-4 Driver Cleaner MXRT Driver Cleaner är ett verktyg som tar bort alla Barco programkomponenter från arbetsstationen. Programmet och dess användarhandbok finns under C:\Program Files\Barco. 3.4 Obevakad installation Förinstallation För att förinstallera drivrutinerna i drivrutinsarkivet öppnar du ett kommandogränssnitt och navigerar till lämplig drivrutinskatalog och kör PnPUtil-programmet med -a-parametern för att lägga till. Exempel: cd d:\barco\drivers\vs32\mxrt pnputil -a *.inf PnPUtil analyserar.inf-filerna och lägger till drivrutinerna för MXRT i drivrutinsarkivet. Om det är första gången drivrutiner för Barco installeras kommer ett meddelande visas där du tillfrågas om du verkligen vill installera drivrutinerna. Markera kryssrutan Always trust software from Barco och tryck på OK. PnPUtil bekräftar att drivrutinen har lagts till i drivrutinsarkivet. 24 K SV DISPLAY CONTROLLER 02/04/2015

27 3. Installation av drivrutiner och programvara Nu kan du välja en annan katalog och upprepa processen med andra drivrutiner. Uppmaningen om att lita på programmet visas inte. Om installationen sker med mönstermatchning kommer ett felmeddelande om att Autorun.inf inte hade förväntat format att visas. Meddelandet är normalt och kan ignoreras. När en drivrutin för Barco är förinstallerad i drivrutinsarkivet i operativsystemet Windows 7, behöver du inte övervaka installationen av drivrutinerna. När alla drivrutiner som behövs har lagts till i drivrutinsarkivet, kan enheten avbildas och användas för att mellanlagra ytterligare system. Alla system med det här drivrutinsarkivet kan användas för obevakad installation utan användaringrepp. Obevakad installation För en obevakad installation ska du först importera Barcos publicerade certifikat till certifikatarkivet med de vanliga verktygen och procedurerna i Windows, t.ex. Certutil. Certifikatet kan extraheras från drivrutinskatalogfilen i drivrutinspaketet. Observera att certifikatet ändras ibland, därför rekommenderar vi att du extraherar det aktuella certifikatet varje gång. När det har importerats ska du navigera till Barcos installationsmapp och köra kommandot setup.exe -silent. Detta kan göras från kommandogränssnittet, från kommandot Kör eller från ett kortkommando. Installationsprogrammet installerar automatiskt drivrutinerna för alla BarcoMed- eller MXRT-kort som finns, BarcoMed Self Exam-programmet och QAWeb (om det ingår i installationspaketet). Konfigurera obevakade installationsalternativ Du kan modifiera filen setup.ini i rotmappen Barco för att anpassa obevakade installationsalternativ. De konfigurerbara alternativen finns i avsnittet [Custom] i filen setup.ini. SimplifiedFinishPage: Om inställningen är Yes, visas bara knappen Finish på den sista installationssidan. Om inställningen är No, visas även omstartsknappar och kryssrutor för visning av dokument. Reboot: Om inställningen är Yes, uppmanar installationsprogrammet användaren att starta om systemet efter programinstallationen eller så startas en timer för omstart. Uppmaningen/timern visas inte om inställningen är No. DisableCalibrationSoftwareText: Programmet QAWeb installeras om du anger Yes (standard). Om du anger No, kan du välja att installera QAWeb och/eller MediCal Pro om de finns. IgnoreInstallFailureOnReboot: Om inställningen är Yes, kommer systemet att ignorera eventuella installationsfel och gå vidare till automatisk omstart. Om inställningen är No (standard), inaktiveras automatisk omstart om installationsfel avkänns. DisableQAWebScripts: QAWeb startas automatiskt om inställningen är Yes. Om inställningen är No (standard), förhindrar skript att QAWeb startas före omstarten. NeverForceUninstall: Om inställningen är Yes, kommer installationsprogrammet inte att kräva att tidigare Barco-drivrutiner avinstalleras. Om inställningen är No (standard), uppmanar installationsprogrammet användaren att avinstallera befintliga drivrutiner. K SV DISPLAY CONTROLLER 02/04/

28 3. Installation av drivrutiner och programvara 26 K SV DISPLAY CONTROLLER 02/04/2015

29 4. Konfigurera Barco-bildskärmar i Windows 4. KONFIGURERA BARCO-BILDSKÄR- MAR I WINDOWS 4.1 Bildskärmsupplösning Ändra upplösning 1. Högerklicka på skrivbordet och välj Screen resolution när du vill öppna kontrollpanelen i Windows som visas i bild Visa listan över upplösningar genom att klicka på listrutan Resolution. 3. Välj önskad upplösning och klicka på Apply Bild 4-1 Kontrollpanelen Bildskärm i Windows I Windows 7 är den maximala horisontala upplösningen på skrivbordet pixlar för en bildskärmsstyrenhet. Beräkningen bör inkludera bildskärmen VirtualView om den används. Se artikel i Microsofts kunskapsdatabas. 4.2 Programvarurotation Konfigurera skärmens orientering Programvarurotation behövs bara på bildskärmar som inte har stöd för maskinvarurotation, till exempel MDRC-bildskärmarna och en del bildskärmar från andra leverantörer. 1. Högerklicka på skrivbordet och välj Screen Resolution på snabbmenyn. 2. Välj en bildskärm. 3. I nedrullningslisten Orientering visas dessa alternativ: K SV DISPLAY CONTROLLER 02/04/

30 4. Konfigurera Barco-bildskärmar i Windows - Landscape - Portrait - Landscape (flipped) - Portrait (flipped) 4. Välj önskad inställning och klicka på Apply 28 K SV DISPLAY CONTROLLER 02/04/2015

31 5. Funktioner i drivrutiner och programvara 5. FUNKTIONER I DRIVRUTINER OCH PROGRAMVARA 5.1 Conference CloneView Beskrivning Översikt Med den här funktionen kan användaren klona utdata från en eller två bildskärmar till en tredje bildskärm eller projektor som är ansluten till samma bildskärmsstyrenhet. Med MXRT-7500, som har stöd för 4 bildskärmar, går det även att ha två separata kloningssessioner. Den klonade bilden kan skalas så att den passar målbildskärmens upplösning. Programmet har stöd för zoomning och panorering för enkel visning. Bild 5-1 Bildskärmsstyrenheter som stöds Conference CloneView stöds på alla system med bildskärmsstyrenheten MXRT-x400 och senare Konfiguration Skapa en klonsession 1. Klicka på BarcoView-ikonen i systemfältet och välj Conference CloneView när du vill ändra konfigurationen. I Windows 7 kan du även nå konfigurationsmenyn via startmenyn. Konfigurationssidan visas ibild I listrutan Select board väljer du bildskärmsstyrenheten som är ansluten till bildskärmarna som du vill klona. Du kan bara klona bildskärmar som är anslutna till samma bildskärmsstyrenhet. Klicka på Identify om du vill se bildskärmarna som är anslutna till den valda bildskärmsstyrenheten. 3. Välj högst två källbildskärmar genom att klicka på rutorna Source Display. Som standard skalas källbilderna ned så att de passar den klonade bildskärmen samtidigt som bredd-/höjdförhållandet bevaras. Välj Stretch to fill om du vill tänja ut den klonade bilden så att den passar den klonade bildskärmens upplösning utan att bevara bredd-/höjdförhållandet. 4. Klicka på knappen Create Clone på varje bildskärm där du vill att den klonade bilden ska visas. 5. På en videostyrenhet med 4 utgångar, som MXRT-7500, kan du skapa 2 samtidiga klonsessioner från en ingång till en utgång. Skapa den andra klonen genom att upprepa stegen 2 till När alla kloner har konfigurerats kan du stänga konfigurationsfönstret. Den valda kloningskonfigurationen kvarstår trots omstarter tills användaren väljer att stoppa kloningen. Avbryta en klonsession När du vill avbryta kloningen ska du klicka på knappen Stop Cloning i konfigurationsfönstret. Alternativt kan du högerklicka på den klonade bildskärmen och välja Stop Cloning på snabbmenyn. K SV DISPLAY CONTROLLER 02/04/

32 5. Funktioner i drivrutiner och programvara Bild 5-2 Konfigurationsfönstret i Conference CloneView Meddelandeikon Systemfält Meddelandeikonen Conference CloneView är alltid tillgänglig i systemfältet när programmet Conference CloneView har startats. Bild 5-3 Meddelandeikonen för Conference CloneView Följande menyalternativ visas när du högerklickar på ikonen: Show GUI: Öppnar konfigurationsfönstret. Pause cloning: Stoppar uppdateringen av klonade bilder på de klonade bildskärmarna vilket innebär att de aktuella bilderna fryser. Avmarkera om du vill ha uppdateringar i realtid. Start when Windows starts: Klonkonfigurationen återställs vid varje omstart när den är markerad. Exit: Stänger programmet. Öppna programmet Conference CloneView via startmenyn om du vill starta om det Verktyg på den klonade bildskärmen När musmarkören befinner sig på den klonade bilden ändras dess form och följande kontrollalternativ är tillgängliga: Zoomning och panorering Användaren kan zooma in på den klonade bilden genom att rulla på mushjulet. Den klonade bilden kan vara större än den klonade bildskärmen och en del av bilden kanske inte får plats på skärmen när bilden zoomas in. Klicka och håll den vänstra musknappen intryckt och flytta markören när du vill panorera till delen som inte syns på skärmen. 30 K SV DISPLAY CONTROLLER 02/04/2015

33 5. Funktioner i drivrutiner och programvara Menyalternativ på klonad bildskärm Snabbmenyn för Conference CloneView öppnas om du högerklickar på den klonade bilden och den innehåller följande alternativ: Show GUI: Öppnar konfigurationsfönstret. Alternativet är nedtonat om konfigurationsfönstret redan är öppet. Minimize: Den klonade bilden minimeras så att skrivbordet visas. Zoom to 1:1 Aspect Ratio: När Stretch to fill är valt i konfigurationsfönstret kanske bredd-/höjdförhållandet på den klonade bilden inte matchar källan. Välj det här alternativet som du vill zooma direkt med bredd-/höjdförhållandet 1:1. Alternativet är nedtonat om Stretch to fill inte är valt. Reset Zoom Level: Välj det här alternativet när du vill återgå till den lägsta zoomnivån. Alternativet är nedtonat om bilden redan har den lägsta zoomnivån. Stop Cloning: Välj det här alternativet när du vill stoppa kloning på den aktuella Display Controller. Det har samma effekt som när du klickar på knappen Stop cloning i konfigurationsfönstret. 5.2 SingleView Beskrivning Översikt Med SingleView kan visningen täcka hela bildskärmen vilket eliminerar delning i mitten av bildskärmen. Den enkla inställningen fungerar med din nuvarande PACS-programvara för medge att protokoll placeras mitt på bildskärmen. Bild 5-4 Bildskärmar som stöds SingleView är tillgänglig på alla Coronis Fusion-bildskärmar. Standardbeteende SingleView är bara aktiverat som standard när det har valts i alternativen för anpassad installation Konfiguration Konfigurera SingleView Klicka på BarcoView-ikonen i systemfältet och välj SingleView. I Windows 7 kan du även nå konfigurationsmenyn via startmenyn. Tre alternativ visas: DualView Mode: Välj det här alternativet när du vill visa de två halvorna av Fusion-bildskärmen som två separata bildskärmar. SingleView Mode: Välj det här alternativet när du vill visa de två halvorna av Fusion-bildskärmen som en enda stor bildskärm. Swap SingleView Left & Right: Välj det här alternativet om den vänstra och högra halvan av Fusionbildskärmen inte visas i rätt ordning i läget SingleView. (Du kan använda kontrollpanelen i Windows om du vill ändra ordningen i DualView) K SV DISPLAY CONTROLLER 02/04/

34 5. Funktioner i drivrutiner och programvara 5.3 FindCursor Beskrivning Översikt Med funktionen FindCursor kan du snabbt lokalisera markören i ett system med flera bildskärmar. Bild 5-5 Bildskärmsstyrenheter som stöds FindCursor stöds på alla bildskärmar i serien MXRT-x400 och senare. Standardbeteende FindCursor är aktiverat som standard Användning Använda FindCursor Om du snabbt vill lokalisera markören kan du hålla snabbtangenten intryckt (standard: Control+Skift+F). Markörens placering visas med en markerad cirkel på bildskärmen (gul på färgbildskärmar och ljusgrå på bildskärmar med gråskala) Konfiguration Konfigurera FindCursor Klicka på BarcoView-ikonen i systemfältet och välj FindCursor när du vill ändra konfigurationen. I Windows 7 kan du även nå konfigurationsmenyn via startmenyn. Konfigurationssidan visas i bild 5-6. Current Hotkey: Detta fält visar snabbtangenten för FindCursor och kan inte redigeras. Click to enter hotkey: Knappen uppmanar användaren att ange en ny snabbtangent för FindCursor. Tangentkombinationen anges i fältet Current Hotkey och aktiveras omedelbart när användaren har angett den nya tangentkombinationen. Disable: Inaktiverar funktionen FindCursor. Bild 5-6 Konfigurationsfönster för FindCursor 32 K SV DISPLAY CONTROLLER 02/04/2015

35 5. Funktioner i drivrutiner och programvara 5.4 SmartCursor Beskrivning Översikt Funktionen Barco SmartCursor förhindrar att markören fastnar i kanterna på närliggande bildskärmar med olika storlekar. Bild 5-7 Bildskärmsstyrenheter som stöds SmartCursor stöds på alla system med bildskärmsstyrenheten MXRT-x400 och senare. Standardbeteende SmartCursor är aktiverat som standard Användning Använda SmartCursor Användningen av SmartCursor visas i bild 5-8. Tänk dig två punkter, A och B, på två bildskärmar med olika storlek. Utan SmartCursor kanmarköreninte flyttas åt vänster från punkt A utan att fastna i kanten. Med SmartCursor flyttas markören åt vänster från punkt A till punkt B. För symmetrins skull så visas markören vid punkt A igen när den flyttas åt höger från punkt B med SmartCursor. Bild 5-8 Flytta åt vänster från punkt A och åt höger från punkt B med SmartCursor Konfiguration Konfigurera SmartCursor Klicka på BarcoView-ikonen i systemfältet och välj SmartCursor när du aktivera eller inaktivera funktionen.i Windows 7 kan du även nå konfigurationsalternativen via startmenyn. K SV DISPLAY CONTROLLER 02/04/

36 5. Funktioner i drivrutiner och programvara 5.5 DimView Beskrivning Översikt Med funktionen DimView kan du tona ned navigationsbildskärmen när medicinska bilder granskas på diagnostiska bildskärmar. Det reducerar det omgivande ljuset i perifera områden under avläsningen. Funktionen tonar ned bilder på bildskärmar som har DimView aktiverat när markören inte befinner sig på den bildskärmen. Funktionen kan aktiveras på vilken bildskärm som helst när den ska användas med navigationshuvuden. Funktionerna DimView och SpotView kan inte vara aktiverade samtidigt på en bildskärm. Bild 5-9 Bildskärmsstyrenheter som stöds DimView kan användas med bildskärmsstyrenheterna MXRT-1450, MXRT-1451 och alla MXRT-x500 och senare. Standardbeteende DimView är inaktiverat som standard Konfiguration Konfigurera DimView Klicka på BarcoView-ikonen i systemfältet och välj SpotView and DimView när du vill ändra konfigurationen. I Windows 7 kan du även nå konfigurationsmenyn via startmenyn. Konfigurationssidan visas i bild Productivity Feature: Varje bildskärm som du kan aktivera DimView på anges här med ett bildskärmsnummer. Klicka på alternativknappen när du vill aktivera nedtoning på den bildskärmen. Klicka på alternativknappen None när du vill inaktivera det. Identify: Den här knappen visar bildskärmsnumret för varje bildskärm som anges i rutan Productivity Feature. Observera att bildskärmsnumret kanske inte matchar numret som visas i Bildskärm i kontrollpanelen i Windows. DimView Options Luminance: Det här skjutreglaget ställer in procentvärdet för luminans som används på alla bildskärmar som har DimView aktiverat. 34 K SV DISPLAY CONTROLLER 02/04/2015

37 5. Funktioner i drivrutiner och programvara Bild 5-10 Konfigurationsfönster för DimView och SpotView. 5.6 SpotView Beskrivning Översikt Funktionen SpotView möjliggör fokuserad observation vid avläsning genom att bilder utanför ett intresseområde tonas ned och den förbättrar kontrasten i intresseområdet. Funktionerna DimView och SpotView kan inte vara aktiverade samtidigt på en bildskärm. Bild 5-11 Bildskärmar och bildskärmsstyrenheter som stöds När en MXRT-x500 eller senare bildskärmsstyrenhet används kan SpotView aktiveras på utvalda Barco Coronis-bildskärmar, bland annat: MDCG-5221, MDMG-5221, MDCC-4230, MDCC-6330, och MDMC Standardbeteende SpotView är aktiverat som standard i alla konfigurationer som stöds Användning Använda SpotView SpotView markerar ett område som du är intresserad av. Du väljer området med Barco-pekplattan eller musen samtidigt som du håller en snabbtangent intryckt (standard: Control+Skift+X). Det markerade intresseområdet är kopplat till bildskärmar som stöds. För att förbättra visningen aktiverar SpotView funktionen I-Luminate på bildskärmen. Funktionen I-Luminate stängs av efter en minuts kontinuerlig användning. K SV DISPLAY CONTROLLER 02/04/

38 5. Funktioner i drivrutiner och programvara Konfiguration Konfigurera SpotView Klicka på BarcoView-ikonen i systemfältet och välj SpotView and DimView när du vill ändra konfigurationen. I Windows 7 kan du även nå konfigurationsmenyn via startmenyn. Konfigurationssidan visas i bild Productivity Feature: Varje bildskärm som du kan aktivera SpotView på anges här med ett bildskärmsnummer. Klicka på alternativknappen när du vill aktivera SpotView på en bildskärm. Klicka på alternativknappen None när du vill inaktivera det. Identify: Den här knappen visar bildskärmsnumret för varje bildskärm som anges i rutan Productivity Feature. Observera att bildskärmsnumret kanske inte matchar numret som visas i Bildskärm i kontrollpanelen i Windows. SpotView Options Luminance: Det här skjutreglaget ställer in procentvärdet för luminans som används på alla bildskärmar som har SpotView aktiverat. SpotView Options Spot Size: Det här skjutreglaget ställer in diametern på området som lyses upp av funktionen SpotView. SpotView Options Hotkey: Detta fält visar snabbtangenten för SpotView och kan inte redigeras. SpotView Options Configure Hotkey: Knappen uppmanar användaren att ange en ny snabbtangent för SpotView. Bild 5-12 Konfigurationsfönster för DimView och SpotView. 5.7 Geststyrning Beskrivning Översikt I tillägg till att styra SpotView, kan användaren styra PACS och andra program med kombinerade gester via Barco-pekplattan. Användaren kan programmera gesterna som används för att skicka tangentbordsgenvägar som PACS-systemet känner igen. Bild K SV DISPLAY CONTROLLER 02/04/2015

39 5. Funktioner i drivrutiner och programvara Bildskärmsstyrenheter som stöds Genvägarna på pekplattan stöds på alla system med bildskärmsstyrenheten MXRT-x400 eller senare. Standardbeteende Geststyrning är inaktiverat som standard på Barco-pekplattan Användning Använda Barco-pekplattan Barco-pekplattan kan identifiera sex gester med två fingrar: svep åt vänster, svep åt höger, svep upp, svep ned, dra ihop och dra isär. De visas i tabellen nedan. Svep åt vänster Svep åt höger Svep upp Svep ned Dra ihop Dra isär Konfiguration Konfigurera Barco-pekplattan Klicka på BarcoView-ikonen i systemfältet och välj Touchpad när du vill ändra konfigurationen. I Windows 7 kan du även nå konfigurationsmenyn via startmenyn. Konfigurationsfönstret visas i bild Gesture Indicator: Bredvid namnet på varje gest finns en individuell indikator som kortvarigt ändras från mörkgrått till grönt när den gesten identifieras. Shortcut: Det här fältet visar tangentbordsgenvägen som har definierats för varje gest. Klicka på fältet när du vill definiera en ny genväg. Shortcut Description: Klicka på det här textfältet när du vill beskriva genvägen med egna ord. Enable shortcuts: Klicka på den här kryssrutan när du vill aktivera eller inaktivera tangentbordsgenvägar. Hotkeys in other Barco Systray: Detta fält visar snabbtangenterna som definierats för andra Barcofunktioner för att undvika att samma kombination används och det kan inte redigeras. K SV DISPLAY CONTROLLER 02/04/

40 5. Funktioner i drivrutiner och programvara Bild 5-14 Konfigurationsfönster för pekplatta 5.8 VirtualView Beskrivning Översikt Med VirtualView får användaren mer utrymme på skärmen genom att en virtuell bildskärm skapas i Windows utan att en extra, fysisk bildskärm behövs på skrivbordet. Användaren kan använda den virtuella bildskärmen för navigering eller andra program, till exempel för diktering. Användaren kan ställa in placeringen av den virtuella bildskärmen så att VirtualView-bildskärmen öppnas i ett fönster på skrivbordet i Windows när markören flyttas in i det virtuella området. Bild 5-15 Bildskärmsstyrenheter som stöds VirtualView stöds på alla system med bildskärmsstyrenheten MXRT-x500 och senare. Standardbeteende VirtualView är inaktiverat som standard Användning Använda VirtualView VirtualView skapar en virtuell bildskärm på skrivbordet i Windows. I kontrollpanelen i Windows visas den som en vanlig bildskärm med ett bildskärmsnummer och du kan ändra upplösning och placering på samma sätt som för en vanlig bildskärm. VirtualView-fönstret visas på en fysisk bildskärm när du flyttar markören till den virtuella bildskärmens plats som visas i kontrollpanelen. Du kan också aktivera och dölja fönstret för den virtuella bildskärmen med en snabbtangent (standard: Control+Skift+V). Fönstret kan förstoras om du vill att innehållet ska bli större eller förminskas om du vill att fönstret inte ska ta upp så mycket utrymme. Du kan dra och släppa andra fönster på VirtualView-fönstret, då visas de bara när VirtualView-fönstret visas. 38 K SV DISPLAY CONTROLLER 02/04/2015

41 5. Funktioner i drivrutiner och programvara VirtualView-fönstret har en visningsinställning för att kunna användas med PACS-program. I visningsläget Diagnostic (standard) visas fönstret ovanpå alla andra fönster. I visningsläget Administrative kan fönstret döljas av andra fönster, inklusive PACS-program. I det virtuella bildskärmsfönstret finns knapparna Minimize, Maximize, Restore och Close. Fönstret förminskas till en ikon i aktivitetsfältet när du klickar på knappen Minimize och fönstret återställs till sin ursprungliga storlek och plats när du klickar på ikonen. Fönstret förminskas till minsta möjliga storlek samtidigt som bredd-/höjdförhållandet bevaras på den fysiska bildskärmen när du klickar på knappen Maximize och knappen ändras sedan till Restore. Det förstorade fönstret återställs till sin ursprungliga storlek och plats när du klickar på knappen Restore. Funktionen VirtualView inaktiveras inte när du klickar på knappen Close. Fönstret döljs och visas med standardstorlek när det öppnas igen Konfiguration Konfigurera VirtualView i Windows Den virtuella bildskärmen VirtualView kan styras som en vanlig bildskärm via kontrollpanelen i Windows. Öppna kontrollpanelen, välj Display och Screen Resolution eller högerklicka på skrivbordet och välj en Screen Resolution. När du vill aktivera VirtualView, ska du klicka på den virtuella bildskärmen och välja Extend The Desktop To This Display i listrutan Multiple displays. När du vill inaktivera det ska du välja Disconnect This Display ilistrutanmultiple displays. Den virtuella bildskärmens upplösning och placering på skrivbordet i Windows kan ändras i kontrollpanelenpåsammasättsomförvanligabildskärmar. VirtualView har stöd för upplösningar upp till x för stående och x för liggande. Konfigurera VirtualView via systemfältet Klicka på BarcoView-ikonen i systemfältet och välj VirtualView när du vill öppna konfigurationsalternativen. I Windows 7 kan du även nå konfigurationsalternativen via startmenyn. Enable VirtualView: Aktiverar VirtualView och öppnar fönstret på skrivbordet. Det är detsamma som att utöka den via kontrollpanelen. Disable VirtualView: Inaktiverar VirtualView. Det är detsamma som att koppla bort den via kontrollpanelen. Configure Hotkey: Uppmanar användaren att ange en ny snabbtangent för VirtualView. Configure Visibility: Visar en dialogruta där du kan välja mellan visningslägena Diagnostic och Administrative. Reset Size: Återställer fönstret VirtualView till skalan 1: Application Appearance Manager Beskrivning Översikt Barco Coronis Uniti-systemet registrerar en ICC-profil i Windows så att ICC-kompatibla program kan styra den exakta färgåtergivningen på Coronis Uniti-bildskärmen. Med Barco Application Appearance Manager kandujusterafärgprofilen för andra program som inte är ICC-kompatibla. Du kan också justera luminansen i programfönster. Bildskärmsstyrenheter som stöds Application Appearance Manager stöds på MXRT-x500 och senare bildskärmsstyrenheter. K SV DISPLAY CONTROLLER 02/04/
