1 Display Controller Användarhandbok Windows 7, Windows 8.1 och Windows 10 K SV/11 27/02/2017

2 Barco NV Beneluxpark 21, 8500 Kortrijk, Belgium Phone: Fax: Support: Besök oss på webben: Registered address: Barco NV President Kennedypark 35, 8500 Kortrijk, Belgium Phone: Fax: Support: Besök oss på webben: Tryckt i Belgien

3 Innehåll INNEHÅLL 1. Välkommen! Om produkten Förpackningens innehåll Installera Display Controller Vilken bildskärmsstyrenhet? Installera en Barco bildskärmskontroll Installationsprocedur Ansluta bildskärmar från Barco Hårdvarunycklar Passiv hårdvarunyckel för enkel länk Aktiv hårdvarunyckel för enkel länk Aktiv hårdvarunyckel för dubbel länk Transportera en Barco Display Controller Installation av drivrutiner och programvara Inledning Installationsprocedur Obevakad installation Installationsalternativ Efter installationen Avinstallation Konfigurera Barco-bildskärmar i Windows Bildskärmsupplösning Programvarurotation Funktioner i drivrutiner och programvara Kontrollpanelen för Barco-systeminställningarna Beskrivning Användning Application Appearance Manager Beskrivning Användning Konfiguration Conference CloneView Beskrivning Användning Konfiguration DimView Beskrivning Användning Konfiguration Filmklipp Beskrivning Användning Konfiguration FindCursor Beskrivning Användning Konfiguration I-Luminate Beskrivning Användning Konfiguration Läsmiljö Beskrivning...28 K SV DISPLAY CONTROLLER 27/02/2017 1

4 Innehåll Användning Konfiguration Skärmdump Beskrivning Användning Konfiguration SingleView Beskrivning Användning Konfiguration SmartCursor Beskrivning Användning Konfiguration SoftGlow Beskrivning Användning Konfiguration SpotView Beskrivning Användning Konfiguration Gester på pekplattan Beskrivning Användning Konfiguration VirtualView Beskrivning Användning Konfiguration Viktig information Säkerhetsinformation Miljöinformation Information om efterlevnad av regelverk Symbolförklaring Juridisk friskrivningsklausul Tekniska specifikationer K SV DISPLAY CONTROLLER 27/02/2017

5 1. Välkommen! 1. VÄLKOMMEN! 1.1 Om produkten Display Controller Tack för att du valt en Barco bildskärmsstyrenhet! De senaste bildskärmsstyrenheterna från Barco ger den prestanda, kvalitet och stabilitet som krävs för dagens avancerade medicinska visningsprogram. De kraftfulla korten ger ultrasnabb och jämn inläsning och bearbetning av bilder med olika upplösningar. Installera Barco bildskärmsstyrenheten genom att följa instruktionerna i den här handboken. 1.2 Förpackningens innehåll Innehåll Barco bildskärmskontrollen levereras med: Användarhandbok för Barco bildskärmskontroll 1 förlängningsfäste medföljer MXRT hårdvarunycklar med enkel länk medföljer MXRT-4500, MXRT-5500 och MXRT lågprofilfäste medföljer MXRT-2400, MXRT-2500 och MXRT DMS-59-till-DVI-adapterkabel och 1 lågprofilfäste medföljer MXRT-1450 och MXRT Behåll originalförpackningen. Den är utformad för bildskärmskontrollen och ger det bästa skyddet vid transport och förvaring. K SV DISPLAY CONTROLLER 27/02/2017 3

6 1. Välkommen! 4 K SV DISPLAY CONTROLLER 27/02/2017

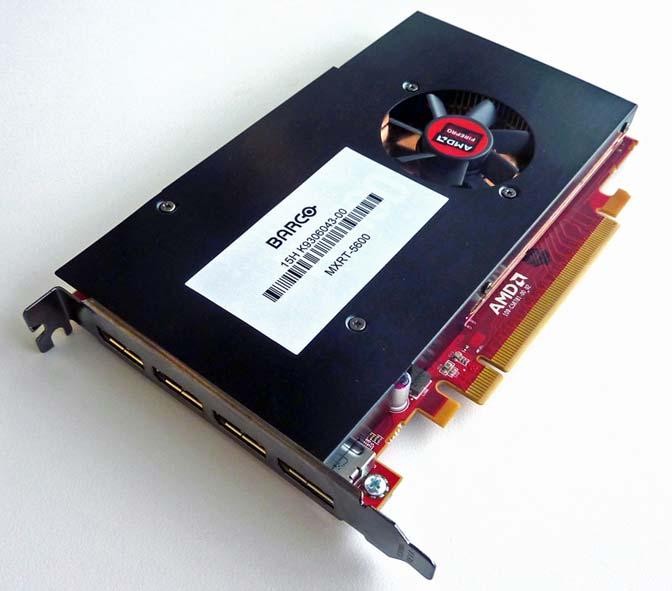

7 2. Installera Display Controller 2. INSTALLERA DISPLAY CONTROLLER 2.1 Vilken bildskärmsstyrenhet? Bildskärmsstyrenheter Den medicinska bildskärmen från Barco är kompatibel med ett stort urval av Barco bildskärmsstyrenheter. Beroende på kundens beställning kan bildskärmen levereras med eller utan bildskärmsstyrenhet. Om du installerar en Barco bildskärmsstyrenhet följer du installationsanvisningarna i det här avsnittet. Bildskärmarna från Barco är kompatibla med ett begränsat urval av bildskärmsstyrenheter från andra tillverkare. Om du installerar bildskärmsstyrenheter från en annan tillverkare följer du instruktionerna i den styrenhetens dokumentation. 2.2 Installera en Barco bildskärmskontroll Vägledning Det här kapitlet guidar dig genom den fysiska installationen av en Barco bildskärmskontroll i ditt bildskärmssystem. VARNING: Använd ett jordat antistatarmband när du hanterar eller installerar bildskärmskontrollen. Elektrostatiska urladdningar kan förstöra bildskärmskontrollen. Översikt Innan du installerar Barco bildskärmskontroller för Barco-bildskärmssystemet på din arbetsstation ska du först bekanta dig med bildskärmskontrollen och PCIe-facken. Olika typer av bildskärmskontroller för Barco bildskärmssystem Följande modeller av bildskärmskontroller från Barco är kompatibla med ditt bildskärmssystem. Kontrollera vilken av följande modeller som har levererats med ditt system och följ motsvarande instruktioner för installation. Barco-modell Barco MXRT-1450 Barco MXRT-1451 Barco MXRT-2400 Barco MXRT-2500 Barco MXRT-2600 Barco MXRT Barco MXRT-5400 Barco MXRT-5450 Barco MXRT-5500 Barco MXRT-5550 Barco MXRT-5600 Kompatibelt PCIe-fack x1 1,x8,x16 x1 1,x8,x16 x16 x16 x16 x16 x16 x16 x16 x16 x16 1. Rekommenderat PCIe-fack. Du kan även använda x16- och x8-facken för x1-kort. 2. Tillgänglig på vissa marknader K SV DISPLAY CONTROLLER 27/02/2017 5

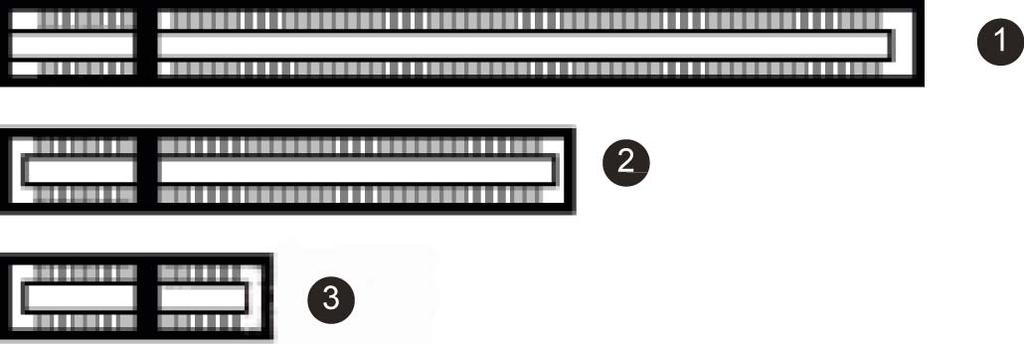

8 2. Installera Display Controller Barco-modell Barco MXRT-7400 Barco MXRT-7500 Barco MXRT-7600 Kompatibelt PCIe-fack x16 x16 x16 PCIe-fack som ska användas Tabellen ovan visar modellerna på olika bildskärmskontroller som finns för ditt Barco bildskärmssystem och det PCIe-fack som rekommenderas för optimala prestanda. Nedan visas de olika typerna av PCIefack som kan användas. Bild 2-1 Exempel på PCIe-fack 1 x16-fack 2 x8-fack 3 x1-fack 2.3 Installationsprocedur VARNING: Använd ett jordat antistatarmband när du hanterar eller installerar bildskärmskontrollen. Elektrostatiska urladdningar kan förstöra bildskärmskontrollen. Om du har ett moderkort med en inbyggd grafiklösning och du inte vill använda det som en del av en uppsättning medflera skärmar, kan du inaktivera det i datorns installationsprogram (BIOS) eller i Enhetshanteraren i Windows. Så här installerar du Instruktionerna nedan vägleder dig genom installationen av Barco bildskärmsstyrenheter för ditt Barco bildskärmssystem. 1. Om du inte ska använda din gamla bildskärmsstyrenhet ska dess drivrutiner och program avinstalleras. 2. Stäng av datorn, bildskärmen/bildskärmarna och andra tillbehör. 3. Dra ut datorns strömkabel ur vägguttaget och ta bort alla kablar från datorns baksida. Varning: Vänta ca 20 sekunder efter du har dragit ut strömkabeln innan du kopplar bort ett tillbehör eller en komponent från moderkortet för att undvika skador på moderkortet. 4. Ta bort höljet på datorn. Se datorns handbok för instruktioner om det behövs. 5. Skruva vid behov loss eller lossa och ta bort alla befintliga bildskärmsstyrenheter från datorn. 6. Leta upp ett lämpligt fack och ta vid behov bort metallskydden på baksidan. 7. Passa in Barco bildskärmsstyrenheten för ditt Barco bildskärmssystem med facket/facken och tryck in den/dem i facket tills kortet/korten sitter stadigt. 6 K SV DISPLAY CONTROLLER 27/02/2017

9 2. Installera Display Controller 8. Anslut strömkabeln till kontakten med sex stift på Display Controller. Kontrollera att kablarna inte stör andra komponenter inuti datorn (t.ex. en kylfläkt). Tips: Det här steget gäller endast MXRT-7400, MXRT-7500 och MXRT Bild 2-2 Strömanslutning för styrenheterna MXRT-7400, MXRT-7500 och MXRT Strömkabel till videostyrenhet med sex stift 9. Skruva in eller fäst bildskärmsstyrenheten ordentligt. Sätt tillbaka datorhöljet. 2.4 Ansluta bildskärmar från Barco En detaljerad beskrivning av hur bildskärmen ska installeras och hur signalanslutningen fungerar finns i bildskärmens bruksanvisning. IO-panel för Barco MXRT-1450 och MXRT-1451 Bild 2-3 MXRT-1450 och MXRT Med DMS-59-anslutningen skapas utgångar för DVI-I/huvud 1 och huvud 2 med den medföljande Y-adapterkabeln. IO-panel för Barco MXRT-2400 och MXRT-2500 Bild 2-4 MXRT-2400 och MXRT-2500 K SV DISPLAY CONTROLLER 27/02/2017 7

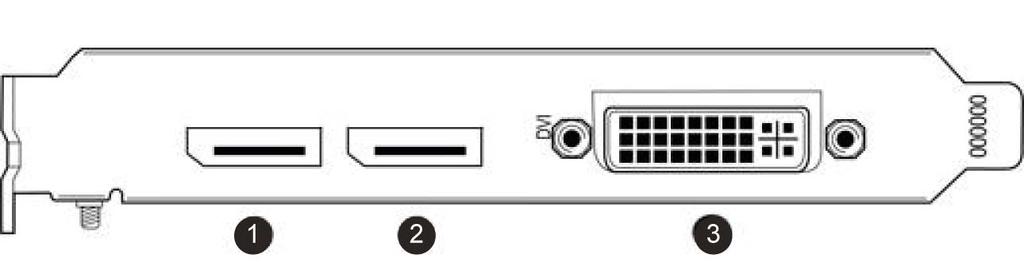

10 2. Installera Display Controller 1 DisplayPort-anslutning 2 DVI-I-anslutning IO-panel för Barco MXRT-2600 Bild 2-5 MXRT DisplayPort 1 2 DisplayPort 2 IO-panel för Barco MXRT-5450 och MXRT-5550 Bild 2-6 MXRT-5450 och MXRT Huvud1 DVI-I-anslutning 2 Huvud2 DVI-I-anslutning IO-panel för Barco MXRT-4500, MXRT-5400, MXRT-5500 och MXRT-7400 Bild 2-7 MXRT-4500, MXRT-5400, MXRT-5500 och MXRT DisplayPort 1 2 DisplayPort 2 3 DVI-I 8 K SV DISPLAY CONTROLLER 27/02/2017

11 2. Installera Display Controller IO-panel för Barco MXRT-5600, MXRT-7500 och MXRT-7600 Bild 2-8 MXRT-5600, MXRT-7500 och MXRT DisplayPort 1 2 DisplayPort 2 3 DisplayPort 3 4 DisplayPort 4 För bildskärmar med äkta DisplayPort-ingång ska en DisplayPort-originalkabel användas för att ansluta DisplayPort-utgången på bildskärmsstyrenheten till DisplayPort-ingången på bildskärmen. Det går inte att ansluta DVI-utgången på en bildskärmsstyrenhet till bildskärmens DisplayPort-ingång. 2.5 Hårdvarunycklar Om Barcos hårdvarunycklar har utformats för anslutning av Barco bildskärmsstyrenheter med DisplayPortanslutning till bildskärmar med DVI-ingång. De flesta nuvarande Barco-bildskärmar har stöd för direkt DisplayPort-anslutning. Hoppa över detta avsnitt om konvertering av videokabel inte krävs. Barcos hårdvarunycklar kan köpas separat Passiv hårdvarunyckel för enkel länk Om Den passiva hårdvarunyckeln med enkel länk konverterar DisplayPort-insignaler till DVI-utsignaler för enkel länk. Den är kompatibel med alla Barco gråskalebildskärmar och färgmodeller upp till 2 MP. För färgbildskärmar med 3 MP eller högre upplösning krävs en hårdvarunyckel med dubbel länk. Bild 2-9 Hårdvarunyckel med enkel länk 1 Till bildskärm DVI-kabel med enkel länk 2 Till DisplayPort-anslutning på Barcos bildskärmsstyrenheter K SV DISPLAY CONTROLLER 27/02/2017 9

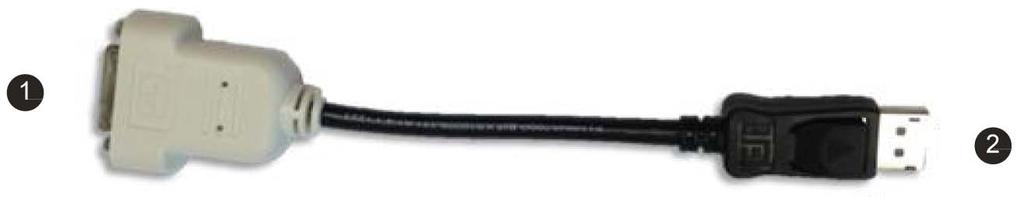

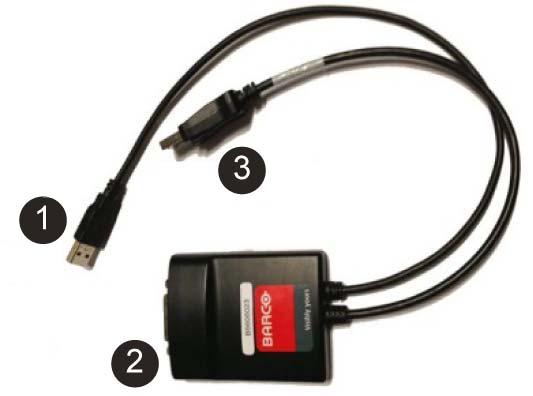

12 2. Installera Display Controller Aktiv hårdvarunyckel för enkel länk Om Barcos bildskärmsstyrenheter är inte kompatibla med aktiva hårdvarunycklar för enkel länk från andra leverantörer. Använd passiva hårdvarunycklar för enkel länk från Barco Aktiv hårdvarunyckel för dubbel länk Om Den aktiva hårdvarunyckeln med dubbel länk konverterar DisplayPort-insignaler till DVI-utsignaler för dubbel länk. Hårdvarunyckeln med dubbel länk erbjuder, till skillnad från den passiva hårdvarunyckeln med enkel länk, högre upplösningar (över x 1 200) på färgbildskärmar. USB-kalibrering måste användas när en bildskärm ansluts via en hårdvarunyckel med dubbel länk. Bild 2-10 Hårdvarunyckel med dubbel länk 1 Till datorns USB-port 2 Till bildskärmen via DVI-kabel med dubbel länk 3 Till DisplayPort-anslutning på Barcos bildskärmsstyrenheter 2.6 Transportera en Barco Display Controller Om När programvarukomponenterna har installerats och validerats, rekommenderar Barco att bildskärmsstyrenheterna avlägsnas från arbetsstationen och placeras i originalförpackningarna för transport. Barco rekommenderar inte att bildskärmsstyrenheter transporteras när de är monterade i en arbetsstation. Om en styrenhet måste transporteras monterad i en arbetsstation, måste ett förlängningsfäste användas på MXRT-7600 som skyddar enheten från stötar och vibrationer. Montera förlängningsfästet så som visas nedan. Se arbetsstationens användardokumentation angående korrekt montering på kortledaren. 10 K SV DISPLAY CONTROLLER 27/02/2017

13 2. Installera Display Controller Bild 2-11 MXRT-7600 förlängningsfäste 1 Fäste 2 Förlängning 3 MXRT-7600 K SV DISPLAY CONTROLLER 27/02/

14 2. Installera Display Controller 12 K SV DISPLAY CONTROLLER 27/02/2017

15 3. Installation av drivrutiner och programvara 3. INSTALLATION AV DRIVRUTINER OCH PROGRAMVARA 3.1 Inledning Om Det här kapitlet guidar dig igenom installationen av drivrutiner, programvara och dokumentation som tillhör bildskärmssystem eller bildskärmsstyrenheter från Barco. Krav Innan du påbörjar installationen av drivrutinerna, programvaran och dokumentationen från Barco måste följande villkor uppfyllas: Operativsystemet måste vara installerat och igång. Följande versioner av Windows stöds: - Windows 7 (32-bitars eller 64-bitars) - Windows 8.1 (64-bitars) - Windows 10 (64-bitars) Du måste vara inloggad som användare med administratörsbehörighet. Alla Barco-bildskärmar måste vara anslutna till en lämplig bildskärmsstyrenhet i systemet. För optimal systemprestanda rekommenderar Barco att du inte installerar mer än två drivrutiner i ett system samtidigt. Om tre drivrutiner krävs för konfigurationen kommer installationsprogrammet från Barco-drivrutinen att uppmana användaren att byta ut ett kort för att eliminera en av drivrutinerna. Om det finns ett kort från en annan tillverkare än Barco i systemet måste drivrutinen för det kortet installeras innan drivrutinerna för Barco installeras. Efter varje drivrutin som installerats bör systemet startas om innan nästa drivrutin installeras. Det är nödvändigt att installera systemdrivrutiner och programvara för Barco bildskärmsstyrenheter i följande fall: När du installerat bildskärmsstyrenheter för Barco-bildskärmssystem i ditt system för första gången. Om operativsystemet har installerats på nytt eller uppgraderats. När du uppgraderar till en senare version av MXRT-drivrutinen och programvaran behöver du inte avinstallera den föregående versionen manuellt. Installationsguiden för Barco-produkter kommer att upptäcka alla tidigare installationer och starta avinstallationen automatiskt. Installationsdialogrutan kommer att visas på engelska om språket i ditt operativsystem inte stöds. K SV DISPLAY CONTROLLER 27/02/

16 3. Installation av drivrutiner och programvara 3.2 Installationsprocedur Installationsprocedur 1. Starta systemet. Om du har en ny OS-installation eller om du har avinstallerat en drivrutin kan operativsystemet automatiskt installera en drivrutin från drivrutinsarkivet i Windows, antingen en AMD-drivrutin eller en VGA-standarddrivrutin, för Barco Display Controller. Om det händer, klickar du på Ja för att slutföra den automatiska installationen av drivrutinerna och startar om systemet när operativsystemet visar ett meddelande om att datorn ska startas om. 2. Starta installationsguiden för Barco-produkter. Installationsguiden startas automatiskt när du sätter in installations-dvd:n för Barco bildskärmssystem i DVD-facket på datorn. Om installationen inte startar klickar du på Kör setup.exe i fönstret Spela upp automatiskt. 3. Den första sidan i installationsguiden är licensavtalet. Du måste godkänna licensavtalet innan du kan gå vidare. 4. Den andra sidan i installationsguiden visar bildskärmsstyrenhetens drivrutin och programvarukomponenterna som kommer att installeras. Acceptera installationen av programmets standardkomponenter genom att klicka på Nästa. Om du bara vill installera vissa programkomponenter kan du avmarkera komponenter genom att klicka på dem. Bild 3-1 Installationsguiden för Barco-produkter - MXRT-drivrutin och verktyg för intuitiva arbetsflöden: Drivrutiner för Barco MXRT-bildskärmsstyrenheten och medföljande verktygsprogram för intuitiva arbetsflöden. - BarcoMed Self Exam: Diagnostiskt verktyg från Barco - MediCal QAWeb Agent: Barcos kalibreringsprogram 5. Om en drivrutin för MXRT har installerats vid ett tidigare tillfälle kommer installationsguiden att hitta denna drivrutin och guida dig genom avinstallationen. 6. Under installationen kan skrivbordet blinka och installationsguidens fönster kan visas på olika bildskärmar. Detta är helt naturligt. 7. När alla komponenter har installerats måste systemet startas om för att slutföra ändringarna och ett meddelande om automatisk omstart visas i ett fönster. 14 K SV DISPLAY CONTROLLER 27/02/2017

17 3.3 Obevakad installation Installationsprocedur 3. Installation av drivrutiner och programvara Navigera till Barcos installationsmapp och kör kommandot setup.exe -silent. Detta kan göras från kommandogränssnittet, med kommandot Kör eller ett kortkommando. Installationsprogrammet installerar automatiskt drivrutinerna för alla MXRT-kort som finns, BarcoMed Self Exam-programmet och QAWeb (om det ingår i installationspaketet). Konfigurera alternativ för obevakad installation Du kan modifiera filen setup.ini i rotmappen Barco för att anpassa vissa obevakade installationsalternativ. De konfigurerbara alternativen finns i avsnittet [Custom] i filen setup.ini. Starta om Leta reda på avsnittet[custom] i setup.ini Om inställningen är Yes, uppmanar installationsprogrammet användaren att starta om systemet efter programinstallationen eller så startas en timer för omstart. Uppmaningen/timern visas inte om inställningen är No. 3.4 Installationsalternativ Konfigurera installationsalternativ Du kan ändra filen setup.ini i Barco-rotmappen om du vill ändra standardinställningen för MXRT-drivrutinen efter installationen eller en obevakad installation. Installera drivrutin för 24 bitar Letaredapåavsnittet[MXRT_WDDM] i setup.ini Ta bort kommandoradsparametern -30bit från raderna Install och SilentInstall Modifiera filen default.ini som finns i: Barco_MXRT_Driver_SoftwarePackage_xxxx\Setup_Barco_Productivity_Tools.x.x.x\ Ändra Color%20Depth\30BitDesktop till false. Installera drivrutin med Coronis Fusion-bildskärmar i DualView-läge Letaredapåavsnittet[MXRT_WDDM] i setup.ini Ta bort kommandoradsparametern -singleview från raderna Install och SilentInstall Installera drivrutin med VirtualView aktiverat Letaredapåavsnittet[MXRT_WDDM] i setup.ini Lägg till parametern -virtualview på raderna Install och SilentInstall Modifiera filen default.ini som finns i: Barco_MXRT_Driver_SoftwarePackage_xxxx\Setup_Barco_Productivity_Tools.x.x.x\ Ändra VirtualView\FeatureEnabled till true. 3.5 Efter installationen Kontrollera installationen Verifiera att drivrutinerna installerades genom att gå till kontrollpanelen i Windows, välja System, Enhetshanteraren och sedan Bildskärmskort. Kontrollera att Barco-bildskärmsstyrenheten identifierats korrekt enligt nedan: K SV DISPLAY CONTROLLER 27/02/

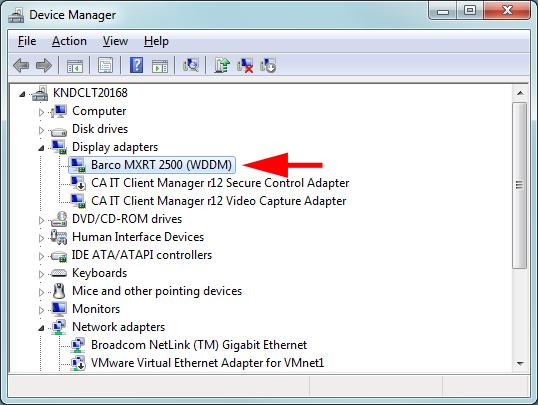

18 3. Installation av drivrutiner och programvara Bild 3-2 Kontrollera installationen av drivrutiner Automatisk bildskärmskonfiguration När drivrutinerna, programvaran och dokumentationen har installerats och systemet har startats om, bör datorn automatiskt upptäcka Barco-bildskärmarna och ansluta dem till skrivbordet med korrekt upplösning. Om datorn inte kan upptäcka dina Barco-bildskärmar eller inte kan ansluta dem till skrivbordet på rätt sätt, ska du ställa in rätt upplösning med Skärmupplösning i Windows. Uppgradera drivrutiner Standardprofilen för kontrollpanelen för Barco-systeminställningarna används när drivrutiner uppgraderas. Eventuella användarprofiler som sparats i systemet tidigare finns fortfarande tillgängliga och kan väljas via kontrollpanelen för Barco-systeminställningarna. 3.6 Avinstallation Avinstallera drivrutiner och programvara När du vill avinstallera drivrutiner, program eller dokumentation för bildskärmssystemet från Barco ska du använda Lägg till/ta bort program i Windows. Den här funktionen finns i kontrollpanelen i Windows under Program och funktioner. Bild 3-3 Windows 7 Lägg till/ta bort program Barco-systemrengöraren Barco-systemrengöraren är ett verktyg som tar bort alla Barco programkomponenter från arbetsstationen. Det inkluderar bildskärmsdrivrutinen, den medföljande programvaran för de intuitiva arbetsflödesfunktionerna, BMSE och kalibreringsprogrammet QAWeb. Programmet finns under C:\Program Files\Barco. 16 K SV DISPLAY CONTROLLER 27/02/2017

19 3. Installation av drivrutiner och programvara Barco-systemrengöraren tar bort alla Barco-komponenter från systemet. Vi rekommenderar att du bara använder systemrengöraren under ledning av Barcos kundtjänst. K SV DISPLAY CONTROLLER 27/02/

20 3. Installation av drivrutiner och programvara 18 K SV DISPLAY CONTROLLER 27/02/2017

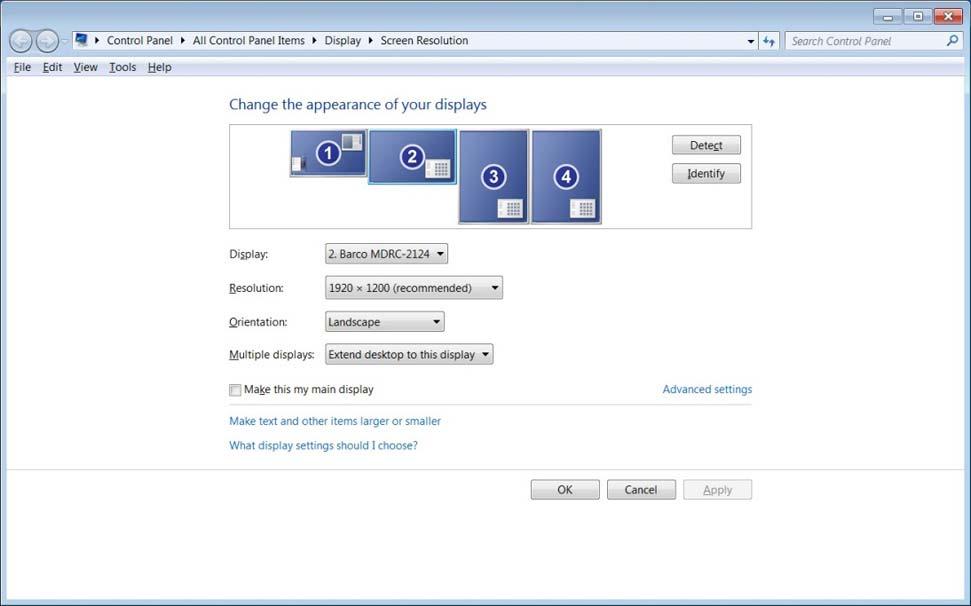

21 4. Konfigurera Barco-bildskärmar i Windows 4. KONFIGURERA BARCO-BILDSKÄR- MAR I WINDOWS 4.1 Bildskärmsupplösning Ändra upplösning 1. Klicka på Konfigurera bildskärmar på kontrollpanelen för Barco-systeminställningarna eller högerklicka på skrivbordet och välj Bildskärmsupplösning i Windows 7 och 8.1. Då öppnas kontrollpanelen i Windows som visas i bild 4-1. I Windows 10 högerklickar du på skrivbordet och väljer Bildskärmsinställningar när du vill öppna en kontrollpanel med liknande funktioner men ett annat utseende och känsla. 2. Visa listan över upplösningar genom att klicka på listrutan Upplösning. 3. Välj önskad upplösning och klicka på Verkställ Bild 4-1 Kontrollpanelen för bildskärmar i Windows I Windows 7 är den maximala horisontala upplösningen på skrivbordet pixlar för en bildskärmsstyrenhet. Beräkningen bör inkludera bildskärmen VirtualView om den används. Se artikel i Microsofts kunskapsdatabas. 4.2 Programvarurotation Konfigurera skärmens orientering Programvarurotation behövs bara på bildskärmar som inte har stöd för maskinvarurotation, till exempel MDRC-bildskärmarna och en del bildskärmar från andra leverantörer. 1. Högerklicka på skrivbordet och välj Screen Resolution på snabbmenyn. 2. Välj en bildskärm. 3. I nedrullningslisten Orientering visas dessa alternativ: K SV DISPLAY CONTROLLER 27/02/

22 4. Konfigurera Barco-bildskärmar i Windows - Landscape - Portrait - Landscape (flipped) - Portrait (flipped) 4. Välj önskad inställning och klicka på Apply 20 K SV DISPLAY CONTROLLER 27/02/2017

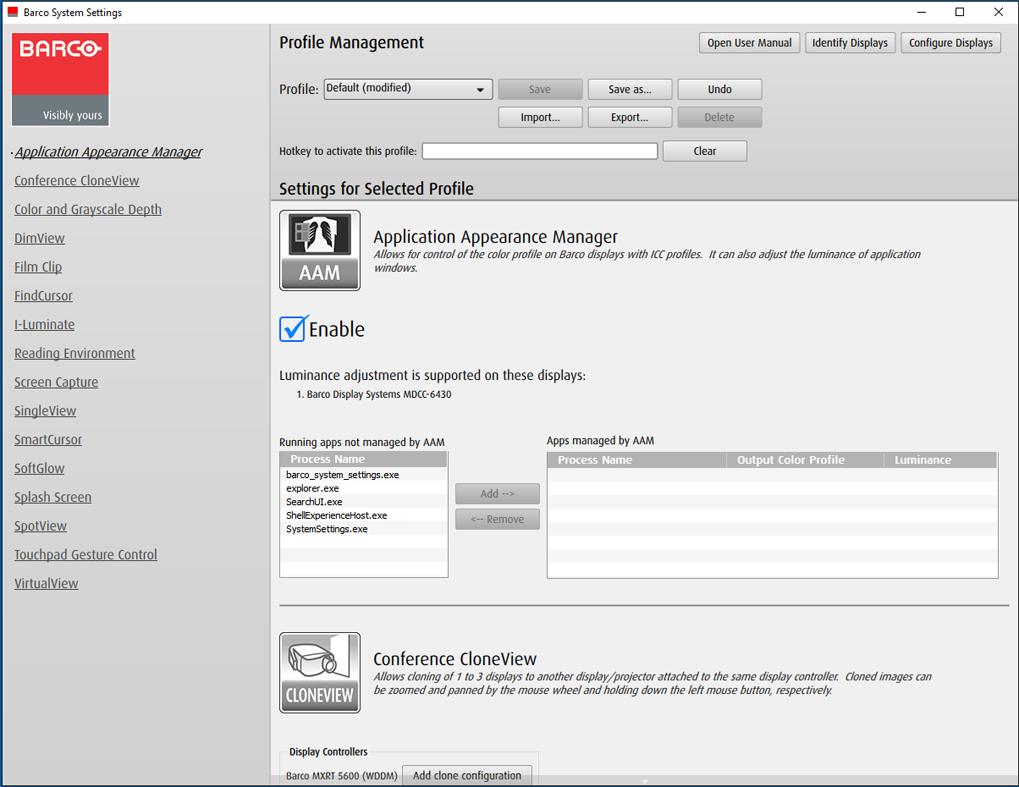

23 5. Funktioner i drivrutiner och programvara 5. FUNKTIONER I DRIVRUTINER OCH PROGRAMVARA 5.1 Kontrollpanelen för Barco-systeminställningarna Beskrivning Översikt Barco-systemets kontrollpanel är ett centralt gränssnitt där användare kan konfigurera och anpassa Barcobildskärmsmiljön. Bild 5-1 Kontrollpanelen för Barco-systeminställningarna Användning Öppna kontrollpanelen för Barco-systeminställningarna Högerklicka på skrivbordet och välj Barco-systeminställningar eller klicka på Barco-ikonen i systemfältet Tryck på snabbtangenten Control+ALT+O Layout på kontrollpanelen för Barco-systeminställningarna Kontrollpanelen för Barco-systeminställningarna består av tre rutor: navigeringsrutan till vänster, konfigurationsrutan längst ned till höger och hanteringsrutan längst upp till höger. Klicka och dra i konfigurationsrutan när du vill rulla genom avsnitten eller klicka på länkarna i navigeringsrutan när du vill gå till ett avsnitt för en viss funktion. K SV DISPLAY CONTROLLER 27/02/

24 5. Funktioner i drivrutiner och programvara Hanteringsrutan innehåller reglage för profilhantering och ytterligare tre knappar: Öppna användarhandbok: Öppnar en PDF-version av den här användarhandboken om en PDFläsare finns installerad i systemet. Identifiera bildskärmar: För en del inställningar i kontrollpanelen för Barco-systeminställningarna måste du välja en viss bildskärm. Tryck på knappen när du vill se vilken bildskärm som motsvarar ett visst konfigurationsnummer. Identifikationsnumren som används av kontrollpanelen för Barco-systeminställningarna motsvarar inte de ID-nummer som tilldelas bildskärmar av Windows och som visas på konfigurationssidan för bildskärmsupplösning i Windows. Konfigurera bildskärmar: Öppnar kontrollpanelen för bildskärmsupplösning i Windows där du kan ändra plats och upplösning för bildskärmar på skrivbordet i Windows. Profilhantering Vissa alternativ i kontrollpanelen för Barco-systeminställningarna kan sparas i en personlig profil. Profilen är specifik för den aktuella användaren och aktiveras automatiskt när användaren loggar in på systemet. Profilen kan exporteras till och importeras från en disk så att den kan användas på flera system. Profil: Namnet på den aktuella profilen väljs med den här nedrullningsbara menyn. Om den aktuella profilen ändras, markeras den som modifierad. Spara som : Sparar den aktuella konfigurationen som en profil med ett nytt namn. Skriv profilens namn i popuprutan. Spara: Sparar ändringarna i den aktuella profilen. Du kan inte spara ändringar till standardprofilen. Ångra: Återgår till den sparade versionen av den aktuella profilen. Importera : En profil importeras från en fil och kan sedan väljas i listan över tillgängliga profiler. Exportera : Sparar den aktuella profilen i en fil.använda en viss profil i hela systemet: a) Exportera profilen och kalla den Default.ini b) Redigera den nya filen: - Ändra rad 3 från names=<profilename> till names=default - Ändra rad 5 från [<profilename] till [Default] c) Ersätt standardprofilen i c:\programdata\barco\productivitytools\default.ini med den nya filen Ta bort: Tar bort den aktuella profilen från profillistan och återställer systemet till standardprofilen. 5.2 Application Appearance Manager Beskrivning Översikt Den höga luminansen på Barcos diagnostiska bildskärmar kanske inte behövs när du visar textdokument, e-postmeddelanden eller utför andra icke-diagnostiska funktioner. Med Application Appearance Manager (AAM) kan användare ställa in fönster för specifika program på lägre luminans, samtidigt som hög diagnostisk luminans bevaras i alla andra program. På SteadyColor-bildskärmar som Coronis Uniti och MDNC-6121 kan du även ändra färgprofilen för fönster i specifika program efter behov med AAM. Det kan till exempel vara praktiskt för en webbläsare som används för att visa grafik och foton, men inte diagnostik. 22 K SV DISPLAY CONTROLLER 27/02/2017

25 5. Funktioner i drivrutiner och programvara Bild 5-2 Bildskärmsstyrenheter som stöds AAM kan aktiveras på utvalda Barco Coronis-, Nio- och mammografibildskärmar när de drivs av en MXRTx500-bildskärmsstyrenhet eller senare. De inkluderar MDCC-6430, MDCC-6330, MDCC-4330, MDCC- 4230, MDNC-6121 och MDMC Användning Använda Application Appearance Manager Välj önskat program och lägg till det i listan över hanterade program. Redigera luminansen och färgprofilen oberoende av varandra för de olika hanterade programmen. Vissa program kan blockeras från att hanteras av AAM. I katalogen C:\Program Files\Barco\ProductivityToolsöppna AAMBlackList.txt filen. Ange namnet på programmets körningsfil. Programmet visas inte i AAM efter det att systemet startats om. Om du inte känner till namnet på programmets körningsfil kan du starta programmet, aktivera AAM och anteckna namnet i listan över program som inte hanteras. Administratörsbehörighet krävs för att redigera filen Konfiguration Konfigurera färghantering Aktivera: Den här kryssrutan aktiverar eller inaktiverar Application Appearance Manager. Program som körs som inte hanteras av AAM: Application Appearance Manager identifierar sådana program som körs i Windows. Det ändrar inte utseendet på sådana program. Om du vill lägga till ett av dem i hanteringslistan, ska du välja det och trycka på knappen Lägg till. Program som hanteras av AAM: Application Appearance Manager hanterar programmen i den här listan. Välj ett program i listan och ändra programmets färgprofil eller luminansvärden med skjutreglagen. Om du vill ta bort ett objekt i hanteringslistan, ska du välja det och trycka på knappen Ta bort. Utdatafärgprofil: Ändra färgprofilen i det hanterade programmet genom att välja det i listan. Färgprofiler kan bara väljas på Coronis Uniti-bildskärmar som kalibreras med QAWeb eller senare och på MDNC-6121-bildskärmar som kalibreras med QAWeb eller senare. Luminans: Ändra luminansen i det hanterade programmet med det här skjutreglaget. Trots att du kan ange upp till 1000 candela med skjutreglaget, är den maximala luminansen den kalibrerade luminansen för bildskärmen som visas i programfönstret. Den lägsta luminansen är 250 candela. 5.3 Conference CloneView Beskrivning Översikt Med den här funktionen kan användaren klona bilder som skickas till en eller flera bildskärmar på andra bildskärmar eller projektorer som är anslutna till samma Barco-bildskärmsstyrenhet. Med CloneView kan du zooma och panorera i klonade bilder för enklare visning. K SV DISPLAY CONTROLLER 27/02/

26 5. Funktioner i drivrutiner och programvara Bild 5-3 Bildskärmsstyrenheter som stöds Conference CloneView stöds på alla system med bildskärmsstyrenheten MXRT-x400 och senare Användning Använda Conference CloneView Skapa en ny kloningssession och välj upp till 3 källbildskärmar och högst 3 målbildskärmar för kloningssessionen. Käll- och målbildskärmarna måste vara anslutna till samma bildskärmsstyrenhet. Den klonade bilden kan skalas så att den passar målbildskärmens upplösning. Med en Barco-bildskärmsstyrenhet med 4 utgångar går det att ha två separata kloningssessioner. När markören befinner sig på den klonade bilden ändras den till Barco-markören. Användaren kan zooma in på den klonade bilden genom att rulla med rullningshjulet och panorera på bilden med den vänstra musknappen. Den klonade bilden kan vara större än den klonade bildskärmen och en del av bilden kanske inte får plats på skärmen när bilden zoomas in. Klicka med den vänstra musknappen och dra när du vill flytta markören och panorera till delen som inte syns på skärmen. Snabbmenyn för Conference CloneView öppnas om du högerklickar på den klonade bilden. Menyalternativen beskrivs nedan. Bild 5-4 Snabbmeny för Conference CloneView Minimera: Den klonade bilden minimeras så att skrivbordet visas. Zooma till 1:1: Ändrar skalningen till 1 målpixel per källpixel. Om källans upplösning är högre än målupplösningen måste du panorera för att se hela bilden. Om källans upplösning är mindre än målupplösningen kommer svarta kanter att visas runt bilden. Tänj ut och fyll har prioritet över det här alternativet. Återställ zoomnivå: Detta återställer den minimala zoomnivån så att uttänjt bredd-/höjdförhållande kan användas när Tänj ut och fyll är valt på kontrollpanelen för Barco-systeminställningarna. Alternativet återställer zoomen till 1:1 när Tänj ut och fyll inte är valt. Alternativet är nedtonat om bilden redan har den lägsta zoomnivån. Pausa kloning: Detta pausar uppdateringen av den klonade bilden så att källan ändras medan målbilden förblir densamma. Välj alternativet igen när du vill återuppta aktiv kloning. Stoppa kloning: Välj det här alternativet när du vill stoppa kloning på den aktuella bildskärmsstyrenheten. Det har samma effekt som när du klickar på knappen Stoppa kloning i kontrollpanelen för Barco-systeminställningarna. 24 K SV DISPLAY CONTROLLER 27/02/2017

27 5. Funktioner i drivrutiner och programvara Konfiguration Konfigurera Conference CloneView Lägg till klonkonfiguration: Klicka på den här knappen när du vill definiera en ny klonkonfiguration. Klona från och Klona till: Klickapåenellerflera källbildskärmar i listan Klona från ochenellerflera målbildskärmar i listan Klona till för sessionen. En aktiv källa kan inte användas som mål och ett aktivt mål kan inte användas som källa. Tänj ut och fyll: Källbildskärmarnas bred-/höjdförhållande bevaras om alternativet inte markeras. Den klonade bilden tänjs ut så att den täcker målbildskärmarna om alternativet markeras. Start/Stopp: Kloningssessionen aktiveras när du klickar på Start och knappen ändras till Stopp som avslutar sessionen. Ta bort den här konfigurationen: Tar bort den här konfigurationen. 5.4 DimView Beskrivning Översikt Funktionen DimView minskar omgivningsbelysningen vid diagnostisk läsning genom att tona ned navigationsskärmarna när markören flyttas bort från skärmarna. Funktionen kan aktiveras på vilken bildskärm som helst, men den är avsedd att användas med navigationshuvuden. Bild 5-5 Bildskärmsstyrenheter som stöds DimView kan användas med bildskärmsstyrenheterna MXRT-1450, MXRT-1451 och alla MXRT-x500 och senare Användning Använda DimView DimView kan aktiveras individuellt på varje bildskärm. Alla DimView-aktiverade bildskärmar kan användas oberoende av varandra eller konfigureras att tonas ned och upp samtidigt Konfiguration Konfigurera DimView Aktivera DimView på följande bildskärmar: Alla bildskärmar med stöd för DimView visas i konfigurationsavsnittet. Klicka på kryssrutan när du vill aktivera funktionen på bildskärmen. Tona ned/upp de markerade bildskärmarna tillsammans: När den här kryssrutan är markerad kommer alla DimView-aktiverade bildskärmar att tändas när markören flyttas till en av bildskärmarna och de tonas endast ned när markören inte befinner sig på någon av dem. Luminans för nedtonade bildskärmar: Det här skjutreglaget ställer in luminansen när skärmen är nedtonad. K SV DISPLAY CONTROLLER 27/02/

28 5. Funktioner i drivrutiner och programvara 5.5 Filmklipp Beskrivning Översikt Med Filmklipp kananvändarenvisaenfysiskradiologifilm genom att använda bildskärmsfunktionen I-Luminate som ett virtuellt ljusbord. Bild 5-6 Bildskärmsstyrenheter som stöds Filmklipp kan aktiveras på bildskärmarna MDMG-5221 och MDMC när de drivs av en MXRT-x400 bildskärmsstyrenhet eller senare Användning Använda filmklipp Storleken och placeringen av ljusbordet för filmklipp kan programmeras. Funktionen har automatisk timeout med programmerbar tidslängd. Ljusbordet kan snabbt aktiveras och inaktiveras med en valfri snabbtangent Konfiguration Konfigurera filmklipp Aktivera snabbtangenten för filmklipp på dessa bildskärmar: Alla bildskärmar med stöd för Filmklipp visas i konfigurationsavsnittet. Klicka på kryssrutan när du vill aktivera funktionen på bildskärmen med snabbtangenten. Timeout: Skjutreglaget ställer in tidslängden innan timeout för filmklippsläget. Snabbtangent för aktivering av filmklipp: Klicka på Rensa när du vill ta bort en snabbtangent. Klicka på snabbtangentsrutan när du vill ange en ny. Placering: Ställer in ljusbordsbildens placering på de aktiverade bildskärmarna. Storlek: Ställer in storleken på ljusbordsbilden så att den matchar den fysiska filmens mått. 5.6 FindCursor Beskrivning Översikt Med funktionen FindCursor kan du snabbt lokalisera markören i ett system med flera bildskärmar. Bild K SV DISPLAY CONTROLLER 27/02/2017

29 5. Funktioner i drivrutiner och programvara Bildskärmsstyrenheter som stöds FindCursor stöds på alla bildskärmar i serien MXRT-x400 och senare. Standardbeteende FindCursor är aktiverat som standard Användning Använda FindCursor Om du snabbt vill lokalisera markören kan du hålla snabbtangenten intryckt (standard: Control+Skift+F). Markörens placering markeras med en cirkel som är gul på färgbildskärmar och grå på bildskärmar med gråskala Konfiguration Konfigurera FindCursor Aktivera/Inaktivera: Använd kryssrutan när du vill aktivera eller inaktivera FindCursor. Snabbtangent: Den valda snabbtangenten visas i redigeringsrutan. När du vill programmera en ny snabbtangent ska du markera redigeringsrutan och ange den nya tangentkombinationen. Ändringen verkställs omedelbart. 5.7 I-Luminate Beskrivning Översikt Den här funktionen förstärker luminansen på de bildskärmar som stöds. Bild 5-8 Bildskärmsstyrenheter som stöds Belysning kan aktiveras på bildskärmar som stöds, bland annat MDMC-12133, MDMG-5221 och MDCG när de drivs av en MXRT-x400 bildskärmsstyrenhet eller senare Användning Använda I-Luminate En snabbtangent förstärker luminansen på alla valda bildskärmar. K SV DISPLAY CONTROLLER 27/02/

30 5. Funktioner i drivrutiner och programvara Konfiguration Konfigurera I-Luminate Aktivera I-Luminate på dessa bildskärmar: Alla bildskärmar med stöd för Belysning visas i konfigurationsavsnittet. Klicka på kryssrutan när du vill aktivera funktionen på bildskärmen. Snabbtangent för aktivering av I-Luminate: Klicka på Rensa när du vill ta bort en snabbtangent. Klicka på snabbtangentsrutan när du vill ange en ny. Timeout: Skjutreglaget ställer in tidslängden innan timeout för läget Belysning. 5.8 Läsmiljö Beskrivning Översikt Med inställningarna för läsmiljön på diagnostiska bildskärmar kan användaren ange färgtemperatur och luminans på Barco SteadyColor-bildskärmar. Med inställningarna för läsmiljön på icke-diagnostiska bildskärmar kan användaren ange maximal luminans för andra bildskärmar som är anslutna till arbetsstationen. Bild 5-9 Bildskärmsstyrenheter som stöds När en bildskärmsstyrenhet MXRT-x500 eller senare används kan läsmiljön konfigureras på bildskärmarna MDMC-12133, MDNC-6121, Barco MDRC och bildskärmar från andra leverantörer. Den diagnostiska läsmiljön kan konfigureras på Coronis Uniti-bildskärmar som kalibreras med QAWeb eller senare och på MDNC-6121-bildskärmar som konfigureras med QAWeb eller senare. Dessutom får systemet inte vara anslutet till QAWeb Server. Ställ in läsmiljön med QAWeb Agent om bildskärmen är ansluten till servern. Det finns inget krav på att QAWeb används för konfigurering av icke-diagnostiska läsmiljöer Användning Använda läsmiljön på SteadyColor diagnostiska bildskärmar Konfigurera vitpunktens kromaticitet, omgivande ljus, färgkalibreringsmodell och kalibreringsluminans efter behov. När inställningarna har ändrats, kontrollerar QAWeb Agent om det finns kalibreringsfiler för de nya inställningarna. Om det gör det, hämtas kalibreringsdata till bildskärmen vilket kan ta sekunder. Om det inte finns några kalibreringsfiler kommer bildskärmen att kalibreras vilket kan ta upp till 10 minuter. När läsmiljön ändras för diagnostiska bildskärmar, visar kontrollpanelen för Barco-systeminställningarna att ändringar verkställs. Vänta tills systemet har verkställt ändringarna innan du använder läsmiljön. 28 K SV DISPLAY CONTROLLER 27/02/2017

31 5. Funktioner i drivrutiner och programvara Använda läsmiljön på icke-diagnostiska bildskärmar Läsmiljön kan aktiveras individuellt på de olika icke-diagnostiska bildskärmarna för att minska luminansen. Till skillnad från DimView, ändras inte luminansen på bildskärmarna när markören flyttas. Läsmiljöfunktionen kan användas tillsammans med DimView Konfiguration konfigurera läsmiljön på diagnostiska bildskärmar Använd inställningarna i QAWeb: Inställningarna för läsmiljön på diagnostiska bildskärmar inaktiveras på kontrollpanelen för Barco-systeminställningarna när detta är valt. Föreslå följande inställningar i QAWeb: Läsmiljön kan ändras när detta är valt. Kromaticitet för vitpunkt: Kan ställas in på ClearBase, BlueBase och Naturvit. Omgivningsljusets tillstånd: Väljer förväntat tillstånd för omgivande ljus baserat på läsrumsklass. SteadyColor-kalibrering: Väljer färgkalibreringsmodell för SteadyColor-bildskärmen. Luminans för vitt: Skjutreglaget ställer in kalibreringsluminans för bildskärmen. Konfigurera läsmiljön på icke-diagnostiska bildskärmar Välj bildskärmar: Alla icke-diagnostiska bildskärmar som stöds anges i konfigurationsavsnittet. Klicka på kryssrutan när du vill aktivera funktionen på bildskärmen. Bildskärmsluminans: Skjutreglaget ställer in luminansminskningen för de valda bildskärmarna. 5.9 Skärmdump Beskrivning Översikt Skärmdumpsfunktionen kopierar skrivbordet, inklusive de intuitiva arbetsflödesfunktionerna som till exempel SpotView, tillenbild. Bild 5-10 Bildskärmsstyrenheter som stöds Funktionen stöds på bildskärmsstyrenheterna MXRT-x400 och högre Användning Använda skärmdumpsfunktionen Skärmdumpsfunktionen aktiveras med en snabbtangent. Användaren kan välja att kopiera en bild av bildskärmen med markören till urklipp. Användaren kan också välja att kopiera en bild av varje bildskärm till en fil i PNG- eller PPM-format. K SV DISPLAY CONTROLLER 27/02/

32 5. Funktioner i drivrutiner och programvara Konfiguration Konfigurera läsmiljön Snabbtangent: Klicka på Rensa när du vill ta bort en snabbtangent. Klicka på snabbtangentsrutan närduvillangeenny. Kopiera skärmdumpar till urklipp: Markera rutan när du vill kopiera skärmdumpar till urklipp med markören. Utdatakatalog: Ange en måldestination här när du vill spara skärmdumpar som filer. Filformat: Med alternativknapparna kan du ange filformatet PNG eller PPM SingleView Beskrivning Översikt Med SingleView kan en Coronis Fusion-bildskärm användas som en bildskärm på skrivbordet i Windows och delningen i mitten elimineras. SingleView är aktiverat som standard på Coronis Fusion-bildskärmar. Bild 5-11 Bildskärmar som stöds SingleView stöds på alla Coronis Fusion-bildskärmar som drivs av en MXRT-x400 bildskärmsstyrenhet eller senare Användning Använda SingleView En knapp aktiverar SingleView på alla Coronis Fusion-bildskärmar och en annan knapp aktiverar Dual- View på alla bildskärmar. Snabbtangenter finns för båda åtgärderna. I SingleView kan vänster och höger sida vara på olika platser och en knapp kan växla mellan de två Konfiguration Konfigurera SingleView Aktivera SingleView-läge nu: Aktiverar läget SingleView på alla Coronis Fusion-bildskärmar. Växla vänster/höger: Med den här funktionen kan du korrigera feljusterade SingleView-bildskärmar en i taget. Aktivera DualView-läge nu: Aktiverar läget DualView på alla Coronis Fusion-bildskärmar. Snabbtangenter: Det finns separata snabbtangenter för aktivering av SingleView och DualView. Klicka på Rensa när du vill ta bort en snabbtangent. Klicka på snabbtangentsrutan när du vill ange en ny. 30 K SV DISPLAY CONTROLLER 27/02/2017

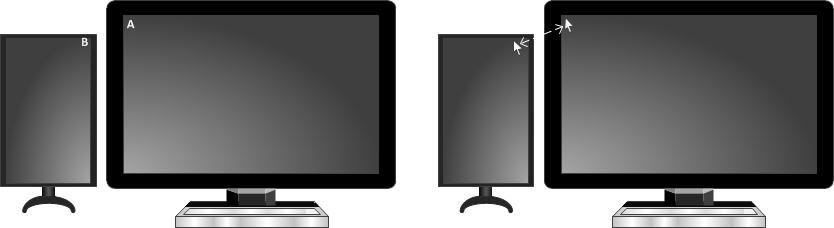

33 5. Funktioner i drivrutiner och programvara 5.11 SmartCursor Beskrivning Översikt Funktionen Barco SmartCursor förhindrar att markören fastnar i kanterna på närliggande bildskärmar med olika storlekar. Bild 5-12 Bildskärmsstyrenheter som stöds SmartCursor stöds på alla system med bildskärmsstyrenheten MXRT-x400 och senare Användning Använda SmartCursor Användningen av SmartCursor visas i bild Tänk dig två punkter, A och B, på två bildskärmar med olika storlek. Utan SmartCursor kanmarköreninte flyttas åt vänster från punkt A utan att fastna i kanten. Med SmartCursor flyttas markören åt vänster från punkt A till punkt B. För symmetrins skull så visas markören vid punkt A igen när den flyttas åt höger från punkt B med SmartCursor. Bild 5-13 Flytta åt vänster från punkt A och åt höger från punkt B med SmartCursor Konfiguration Konfigurera SmartCursor Aktivera: Klicka på den här kryssrutan när du vill aktivera eller inaktivera SmartCursor SoftGlow Beskrivning Översikt Barco Coronis Uniti-bildskärmen har stöd för SoftGlow. Det består av en arbetslampa som belyser skrivbordet och en vägglampa som sprider ett bekvämt omgivande ljus i läsrummet för att minska ögontrötthet. Ljusstyrkan för de båda lamporna kan konfigureras. K SV DISPLAY CONTROLLER 27/02/

34 5. Funktioner i drivrutiner och programvara Bild 5-14 Bildskärmsstyrenheter som stöds SoftGlow kan konfigureras på bildskärmarna MDMC när de drivs av en MXRT-x400 bildskärmsstyrenhet eller senare Användning Använda SoftGlow Uniti-lamporna ställs in på SoftGlow-inställningar när användaren har loggat in på Barco-bildskärmssystemet Konfiguration Konfigurera SoftGlow Arbetsbelysning och Väggbelysning: Använd skjutreglagen när du vill ställa in lampornas ljusstyrka. Klicka och ange 0 när du vill stänga av en lampa SpotView Beskrivning Översikt Funktionen SpotView möjliggör fokuserad observation vid avläsning genom att bilder utanför intresseområdet tonas ned och kontrasten inom intresseområdet förbättras. Funktionen SpotView Mag har 2x zoom inom intresseområdet för SpotView. SpotView Invert inverterar bildpunkterna i intresseområdet. SpotView Align skapar ett intresseområde i form av ett band. Det finns tvålägenispotview Align, ett rakt band och ett V-format band. Bild 5-15 Bildskärmar och bildskärmsstyrenheter som stöds När en bildskärmsstyrenhet MXRT-x500 eller senare används kan SpotView aktiveras på utvalda Barco Coronis-, Nio- och mammografiskärmar, bland annat MDCC-6430, MDCC-6330, MDCC-4330, MDCC- 4230, MDCG-5221, MDCG-3221, MDNC-6121, MDNC-3421, MDNC-3321, MDNC-2221, MDNG-5221, MDMG-5121, MDMG-5221, MDMC Användning Använda SpotView SpotView markerar ett område som du är intresserad av. Du väljer intresseområdet med Barco-pekplattan eller musen och en snabbtangent (standard: Control+Skift+X). Håll ned och flytta ett finger när du vill 32 K SV DISPLAY CONTROLLER 27/02/2017

35 5. Funktioner i drivrutiner och programvara styra SpotView via pekplattan. Det markerade intresseområdet är alltid kopplat till bildskärmar som har stöd för SpotView. Håll ett finger nedtryckt och tryck med ett annat om du vill visa SpotView när Barcopekplattan är inställd på Musemuleringsläge. SpotView förbättrar visningen på Coronis- och mammografibildskärmar genom att förstärka luminansen på bildskärmen om det stöds. Förstärkningen stängs av efter en minuts kontinuerlig användning. Funktionen SpotView kan alternativt även förstärka kontrasten i intresseområdet för att förbättra visningen. Kontrastförstärkning kan inte användas med SpotView Align. SpotView Mag markerar ett intresseområde, förstärker luminansen och zoomar in 2x på området. Funktions styrs med Barco-pekplattan eller musen och en snabbtangent (standard: Control+Skift+Z). Håll ett finger på pekplattan så att SpotView visas och aktivera (eller inaktivera) SpotView Mag genom att trycka med ett annat finger. SpotView Invert inverterar bildpunkterna i intresseområdet. Funktions styrs med Barco-pekplattan eller musen och en snabbtangent (standard: Control+Skift+S). Hållett fingerpå pekplattan så att SpotView visas och aktivera (eller inaktivera) SpotView Invert genom att dubbeltrycka med ett annat finger. SpotView Invert kan användas samtidigt med SpotView Mag via Barco-pekplattan eller med musen och en snabbtangent (standard: Control+Skift+A). Intresseområdet centreras kring markörens position när SpotView aktiveras med en snabbtangent. Punkten visas inte om den flyttas till en bildskärm som inte har stöd för funktionen. SpotView Align använder SpotView-tekniken för att visa olika former för alternativa användningsområden. De två formerna är ett band och en V-form. De kan bara användas via Barco-pekplattan och användaren kan ange anpassade vinklar för båda funktionerna. Bild 5-16 Aktivera bandet i SpotView Align genom att först hålla ett finger på pekplattan tills SpotView visas och därefter hålla två fingrar på den så att SpotView Align visas. Vrid de två fingrarna till önskad vinkel och håll kvar ett finger för att låsa vinkeln. Bandet kan flyttas genom att du drar ett finger. Vinkeln på SpotView Align kan justeras igen genom att du roterar två fingrar på pekplattan. Tryck med ett finger tills SpotView Align visas och aktivera (eller inaktivera) SpotView Mag eller SpotView Invert genom att trycka eller dubbeltrycka med ett annat finger. Bild 5-17 När du vill aktivera V-formen i SpotView Align ska du först aktivera bandet och sedan hålla tre fingrar på pekplattan för att visa den spegelvända V-formen. Det högra bandet roteras när du roterar två fingrar och den vänstra delen följer efter. Tryck med ett finger tills SpotView Align visas och aktivera (eller inaktivera) SpotView Mag eller SpotView Invert genom att trycka eller dubbeltrycka med ett annat finger. K SV DISPLAY CONTROLLER 27/02/

36 5. Funktioner i drivrutiner och programvara Konfiguration Konfigurera SpotView Aktivera SpotView för följande bildskärmar: AllabildskärmarmedstödförSpotView visas i konfigurationsavsnittet. Klicka på kryssrutan när du vill aktivera funktionen på bildskärmen. Band: Markera den här rutan när du vill aktivera SpotView Align-bandet genom att hålla två fingrar på pekplattan. V-form: Markera den här rutan när du vill aktivera SpotView Align V-formen genom att hålla tre fingrar på pekplattan. Luminans utanför punkt: Med skjutreglaget ställer du in luminansen utanför intresseområdet på SpotView-aktiverade bildskärmar. SpotView-storlek, SpotView Mag-storlek och SpotView Align-bredd: Skjutreglagen styr diametern på punkterna och bredden på SpotView Align-bandet. Obs! Storlekarna anges i centimeter. Den synliga storleken varierar beroende på parallax, bildskärmsstorlekens avrundning och intresseområdets halvskugga. Det är inte avsett för exakta mätningar av kroppsdelar. Aktivera dynamisk kontrastförbättring: Klicka på kryssrutan när du vill aktivera funktionen för kontrastförbättring. Det är endast tillgängligt för den vanliga SpotView-cirkeln. Snabbtangenter: SpotView och SpotView Mag, med och utan SpotView Invert, har individuella snabbtangenter. Klicka på Rensa när du vill ta bort en snabbtangent. Klicka på snabbtangentsrutan närduvillangeenny Gester på pekplattan Beskrivning Översikt I tillägg till att styra SpotView, kan användaren styra markören och PACS samt andra program via Barcopekplattan med kombinerade gester och pekplattans knappar. Användaren kan programmera gesterna och knapparna som används för att skicka tangentbordsgenvägar som PACS-systemet känner igen. Bild 5-18 Bildskärmsstyrenheter som stöds Pekplattans gester stöds på alla system med en MXRT-x400-bildskärmsstyrenhet eller senare och Barcopekplattan CTH-480 eller senare Användning Använda Barcos pekplatta med musemulering När Musemuleringsläge är aktiverat kan användaren styra musen med Barcos pekplatta i stället för en mus. Gesterna som identifieras i Musemuleringsläge anges i tabellen nedan. Håll ett finger nedtryckt och tryck med ett annat om du vill visa SpotView när Musemuleringsläge är aktiverat. Gest på pekplattan Flytta ett finger Tryck med ett finger Emulerad musåtgärd Flytta markören Vänsterklick 34 K SV DISPLAY CONTROLLER 27/02/2017

37 5. Funktioner i drivrutiner och programvara Gest på pekplattan Dubbeltryck med ett finger Tryck med två fingrar Dubbeltryck med två fingrar Dubbeltryck med ett finger, håll det nedtryckt och flytta Dubbeltryck med två fingrar, håll ett av dem nedtryckt och flytta Nypihoptvåfingrar Sära på två fingrar Dra två fingrar uppåt Dra två fingrar nedåt Dra två fingrar åt vänster Dra två fingrar åt höger Emulerad musåtgärd Vänster dubbelklick Högerklick Höger dubbelklick Vänsterklicka och dra Högerklicka och dra Control+rullningshjul ned (zooma ut) Control+rullningshjul upp (zooma in) Rullningshjul uppåt Rullningshjul nedåt Klicka på rullningshjul och dra åt vänster Klicka på rullningshjul och dra åt höger Använda Barcos pekplatta med gestidentifiering Barco-pekplattan kan identifiera tio gester med två och tre fingrar: Svep åt vänster med två eller trefingrar, svep åt höger med två eller tre fingrar, svep uppåt med två eller tre fingrar, svep nedåt med två eller tre fingrar, nyp ihop med två fingrar och sära på två fingrar. De visas i tabellen nedan. Svep åt vänster Svep åt höger Svep upp Svep ned Dra ihop Dra isär Varje gest kan programmeras att sända tangentbordsgenvägar precis som om tangenterna trycktes ned på tangentbordet. Gesten kan sända ett enkelt tangentbordskommando eller skicka tangentbordskommandot kontinuerligt tills gesten upphör. Vissa gester används som standard i Musemuleringsläge; de kan skrivas över i kontrollpanelen med Barcos systeminställningar Konfiguration Konfigurera Barco-pekplattan På kontrollpanelen med Barco-systeminställningarna ska du navigera till avsnittet om gester för pekplattan när du vill associera gester på Barco-pekplattan med snabbtangenter. Aktivera musemulering: Markera kryssrutan när du vill styra markören med pekplattan. Hastighet: Skjutreglaget styr markörens känslighet i Musemuleringsläge. Genererad genväg: Det här fältet visar tangentbordsgenvägen som har definierats för varje gest. Klicka på fältet när du vill definiera en ny genväg. Rensa: Klicka på Rensa när du vill ta bort en snabbtangent för en viss gest eller knapp. Kontinuerlig: Den här kryssrutan aktiverar genvägen kontinuerligt. Frekvens: Skjutreglaget styr frekvensen när genvägen genereras kontinuerligt. Genvägsbeskrivning: Klicka på det här textfältet när du vill beskriva genvägen med egna ord. K SV DISPLAY CONTROLLER 27/02/

38 5. Funktioner i drivrutiner och programvara 5.15 VirtualView Beskrivning Översikt Med VirtualView får användaren mer utrymme på skärmen genom att en virtuell bildskärm skapas i Windows utan att en extra, fysisk bildskärm behövs på skrivbordet. Användaren kan använda den virtuella bildskärmen för navigering eller andra program, till exempel för diktering. Användaren kan ställa in placeringen av den virtuella bildskärmen så att den virtuella bildskärmen visas på skrivbordet i Windows när markören flyttas in i det virtuella området eller en snabbtangent aktiveras. Bild 5-19 Bildskärmsstyrenheter som stöds VirtualView stöds på alla system med bildskärmsstyrenheterna MXRT-2500, MXRT-4500, MXRT-5500, MXRT-7500, MXRT-5600 eller MXRT Användning Använda VirtualView VirtualView skapar en virtuell bildskärm på skrivbordet i Windows. I kontrollpanelen i Windows visas den som en vanlig bildskärm med ett bildskärmsnummer och du kan ändra upplösning och placering på samma sätt som för en fysisk bildskärm. Den virtuella bildskärmen visas på en fysisk bildskärm när du flyttar markören till den virtuella bildskärmens placering på skrivbordet. Du kan också aktivera och dölja VirtualViewmed en snabbtangent (standard: Control+Skift+V). Bildskärmen kan förstoras om du vill att innehållet ska bli större eller förminskas om du vill att fönstret inte ska ta upp så mycket utrymme. Fönster och program kan dras och släppas till den virtuella bildskärmen och de visas bara när VirtualView visas. VirtualView har en visningsinställning för att kunna användas med PACS-program. I diagnostiskt visningsläge (standard) visas fönstret ovanpå alla andra fönster. I administrativt visningsläge kan fönstret döljas av andra fönster, inklusive PACS-program. I det virtuella bildskärmsfönstret finns knapparna Minimera, Maximera, Återställ och Stäng. VirtualView döljs och visas som en ikon i aktivitetsfältet när du klickar på knappen Minimera och återställs till sin ursprungliga storlek och plats när du klickar på ikonen. VirtualView-bildskärmens storlek ändras till den största möjliga storleken på den fysiska bildskärmen samtidigt som bredd-/höjdförhållandet bevaras när du klickar på knappen Maximera och knappen ändras sedan till Återställ. Det förstorade fönstret återställs till sin ursprungliga storlek och plats när du klickar på knappen Återställ. Funktionen VirtualView inaktiveras inte när du klickar på knappen Stäng. Fönstret döljs och visas med standardstorlek på standardplatsen när det öppnas igen. 36 K SV DISPLAY CONTROLLER 27/02/2017

39 5. Funktioner i drivrutiner och programvara Konfiguration Konfigurera VirtualView med kontrollpanelen för Barco-systeminställningar Anslut: VirtualView är inaktiverat som standard. Klicka på kryssrutan när du vill ansluta en Virtual- View-bildskärm till skrivbordet. När VirtualView har anslutits till skrivbordet via kontrollpanelen för Barco-systeminställningarna, visas VirtualView-bildskärmen i kontrollpanelen för bildskärmar i Windows som en virtuell Barco-bildskärm och den styrs som en vanlig bildskärm på skrivbordet. Återställ fönsterstorlek: Återställer det virtuella fönstret till skalan 1:1. Konfigurera synlighet: Växlar mellan diagnostiska och administrativa visningslägen. Konfigurera snabbtangent: Ange en snabbtangent som visar/döljer det virtuella bildskärmsfönstret. Konfigurera VirtualView via kontrollpanelen för bildskärmar i Windows Kontrollpanelen för bildskärmar i Windows kan öppnas via kontrollpanelen för Barco-systeminställningarna. Eller genom att välja Bildskärm och Skärmupplösning via Kontrollpanelen. Eller genom att högerklicka på skrivbordet och välja Skärmupplösning. Den virtuella Barco-bildskärmens upplösning och placering på skrivbordet i Windows kan ändras i kontrollpanelen på samma sätt som för vanliga bildskärmar. VirtualView har stöd för upplösningar upp till 1200 x 1920 för stående och 1920 x 1200 för liggande. K SV DISPLAY CONTROLLER 27/02/
