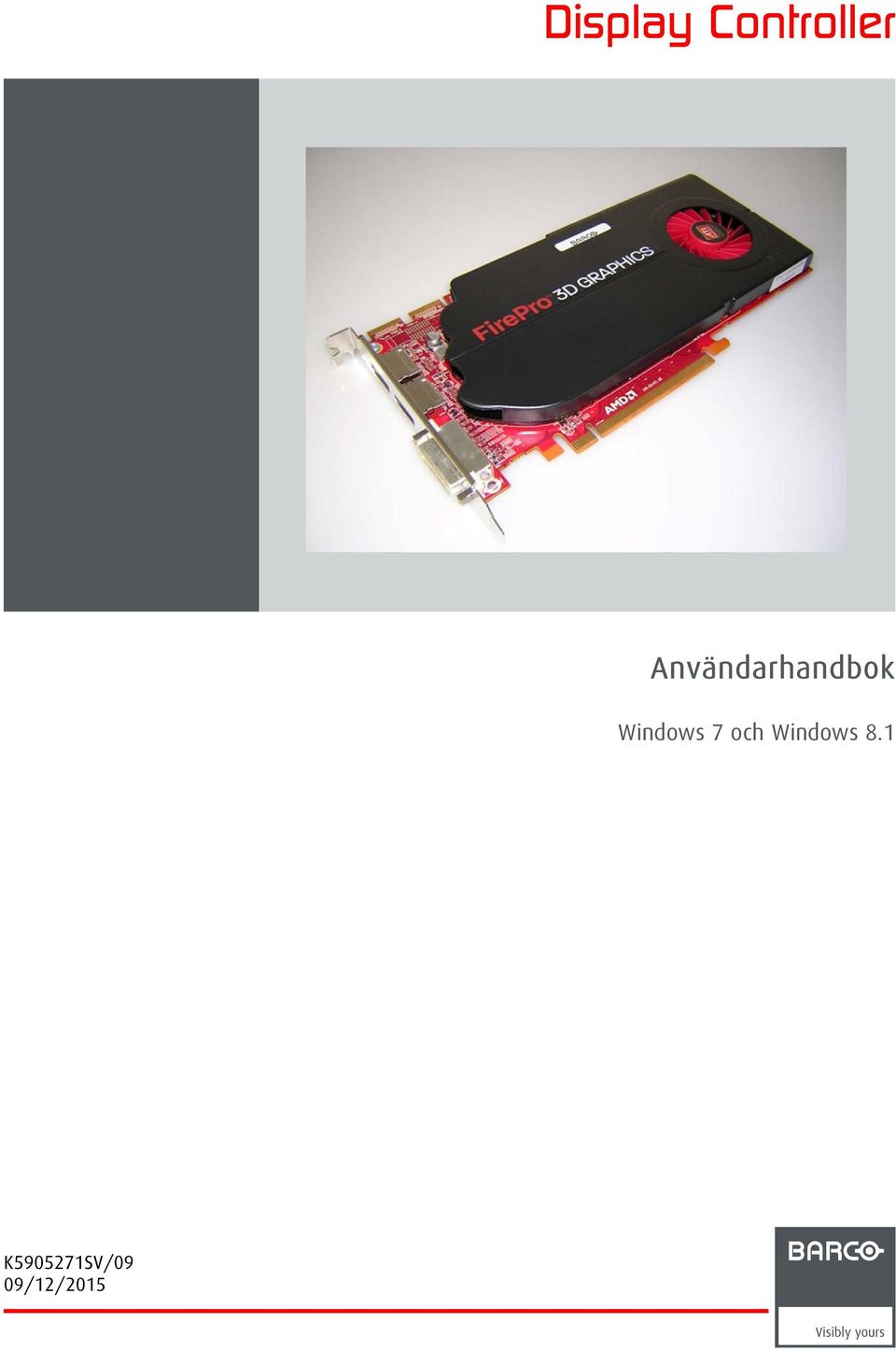

1 Display Controller Användarhandbok Windows 7 och Windows 8.1 K SV/09 09/12/2015

2 Barco NV President Kennedypark 35, 8500 Kortrijk, Belgium Phone: Fax: Support: Besök oss på webben: Tryckt i Belgien

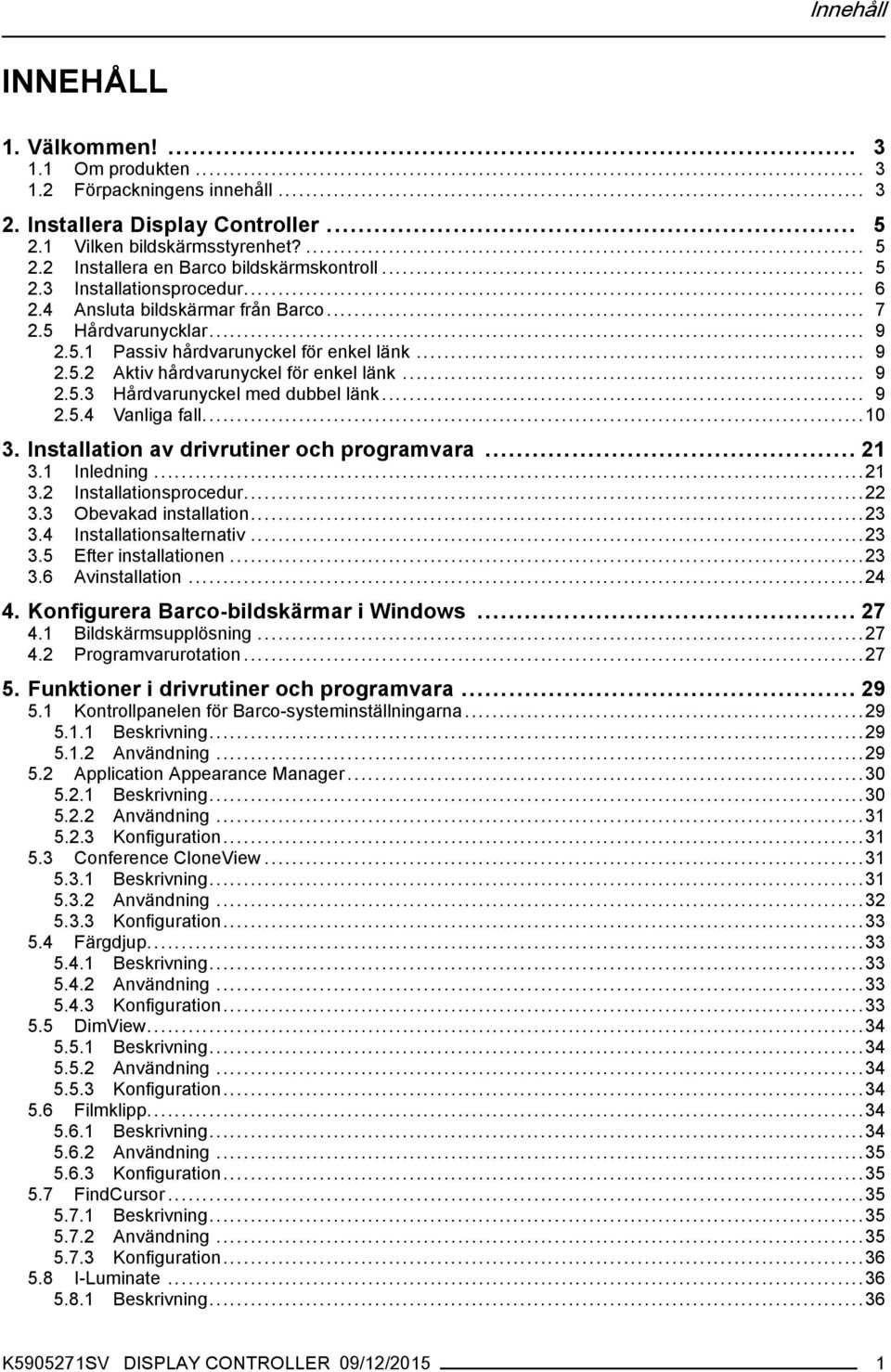

3 Innehåll INNEHÅLL 1. Välkommen! Om produkten Förpackningens innehåll Installera Display Controller Vilken bildskärmsstyrenhet? Installera en Barco bildskärmskontroll Installationsprocedur Ansluta bildskärmar från Barco Hårdvarunycklar Passiv hårdvarunyckel för enkel länk Aktiv hårdvarunyckel för enkel länk Hårdvarunyckel med dubbel länk Vanliga fall Installation av drivrutiner och programvara Inledning Installationsprocedur Obevakad installation Installationsalternativ Efter installationen Avinstallation Konfigurera Barco-bildskärmar i Windows Bildskärmsupplösning Programvarurotation Funktioner i drivrutiner och programvara Kontrollpanelen för Barco-systeminställningarna Beskrivning Användning Application Appearance Manager Beskrivning Användning Konfiguration Conference CloneView Beskrivning Användning Konfiguration Färgdjup Beskrivning Användning Konfiguration DimView Beskrivning Användning Konfiguration Filmklipp Beskrivning Användning Konfiguration FindCursor Beskrivning Användning Konfiguration I-Luminate Beskrivning...36 K SV DISPLAY CONTROLLER 09/12/2015 1

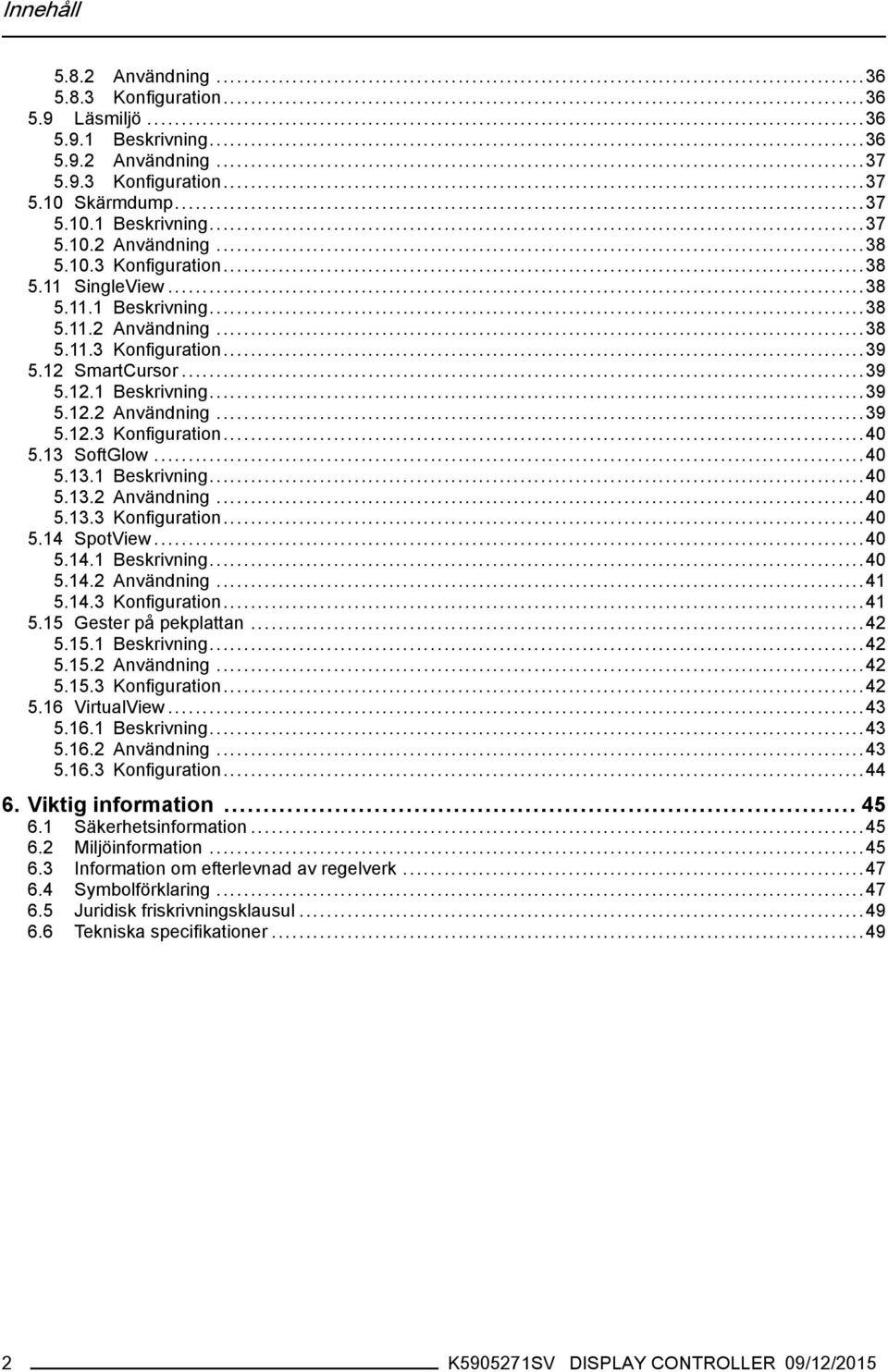

4 Innehåll Användning Konfiguration Läsmiljö Beskrivning Användning Konfiguration Skärmdump Beskrivning Användning Konfiguration SingleView Beskrivning Användning Konfiguration SmartCursor Beskrivning Användning Konfiguration SoftGlow Beskrivning Användning Konfiguration SpotView Beskrivning Användning Konfiguration Gester på pekplattan Beskrivning Användning Konfiguration VirtualView Beskrivning Användning Konfiguration Viktig information Säkerhetsinformation Miljöinformation Information om efterlevnad av regelverk Symbolförklaring Juridisk friskrivningsklausul Tekniska specifikationer K SV DISPLAY CONTROLLER 09/12/2015

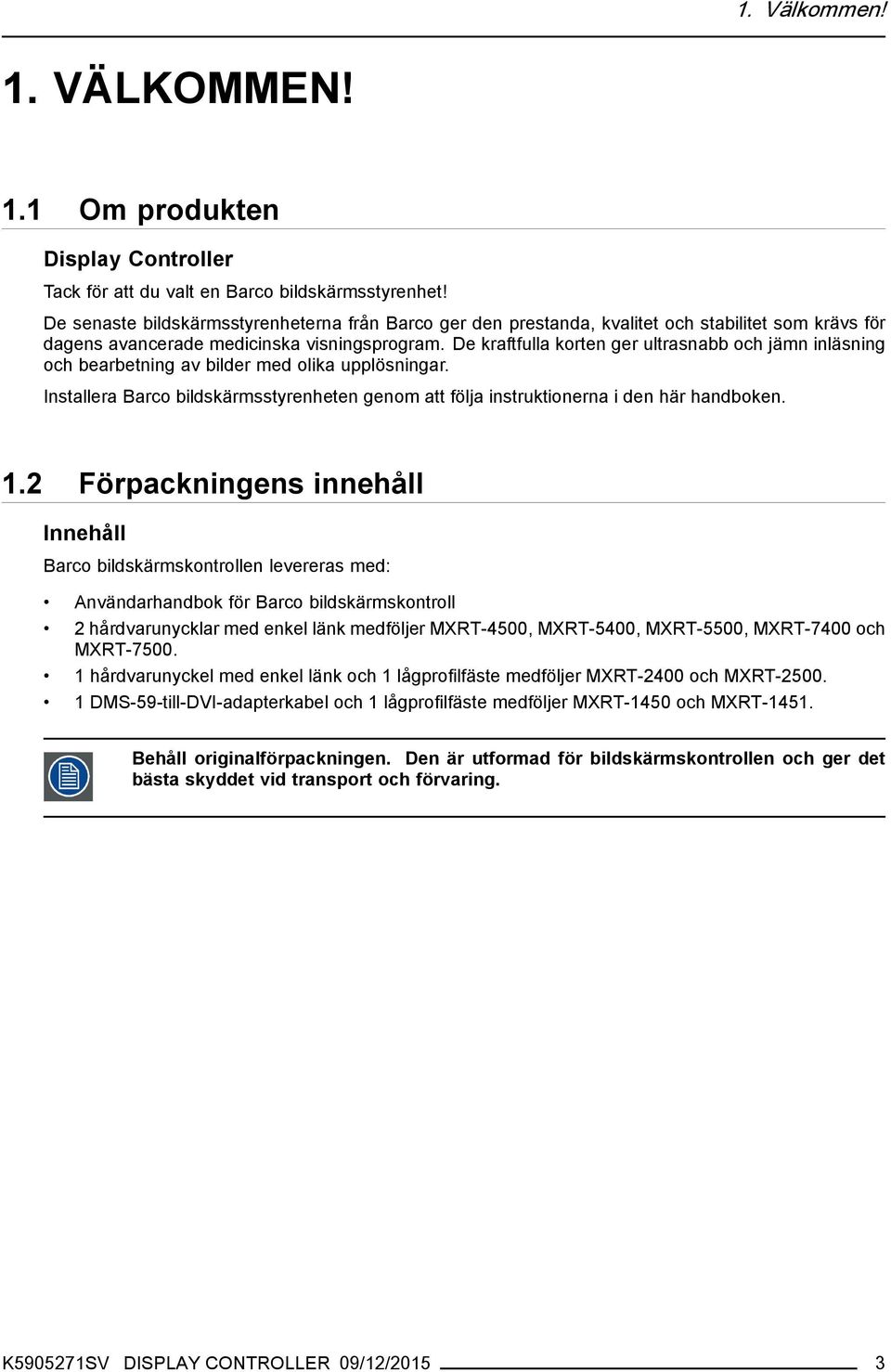

5 1. Välkommen! 1. VÄLKOMMEN! 1.1 Om produkten Display Controller Tack för att du valt en Barco bildskärmsstyrenhet! De senaste bildskärmsstyrenheterna från Barco ger den prestanda, kvalitet och stabilitet som krävs för dagens avancerade medicinska visningsprogram. De kraftfulla korten ger ultrasnabb och jämn inläsning och bearbetning av bilder med olika upplösningar. Installera Barco bildskärmsstyrenheten genom att följa instruktionerna i den här handboken. 1.2 Förpackningens innehåll Innehåll Barco bildskärmskontrollen levereras med: Användarhandbok för Barco bildskärmskontroll 2 hårdvarunycklar med enkel länk medföljer MXRT-4500, MXRT-5400, MXRT-5500, MXRT-7400 och MXRT hårdvarunyckel med enkel länk och 1 lågprofilfäste medföljer MXRT-2400 och MXRT DMS-59-till-DVI-adapterkabel och 1 lågprofilfäste medföljer MXRT-1450 och MXRT Behåll originalförpackningen. Den är utformad för bildskärmskontrollen och ger det bästa skyddet vid transport och förvaring. K SV DISPLAY CONTROLLER 09/12/2015 3

6 1. Välkommen! 4 K SV DISPLAY CONTROLLER 09/12/2015

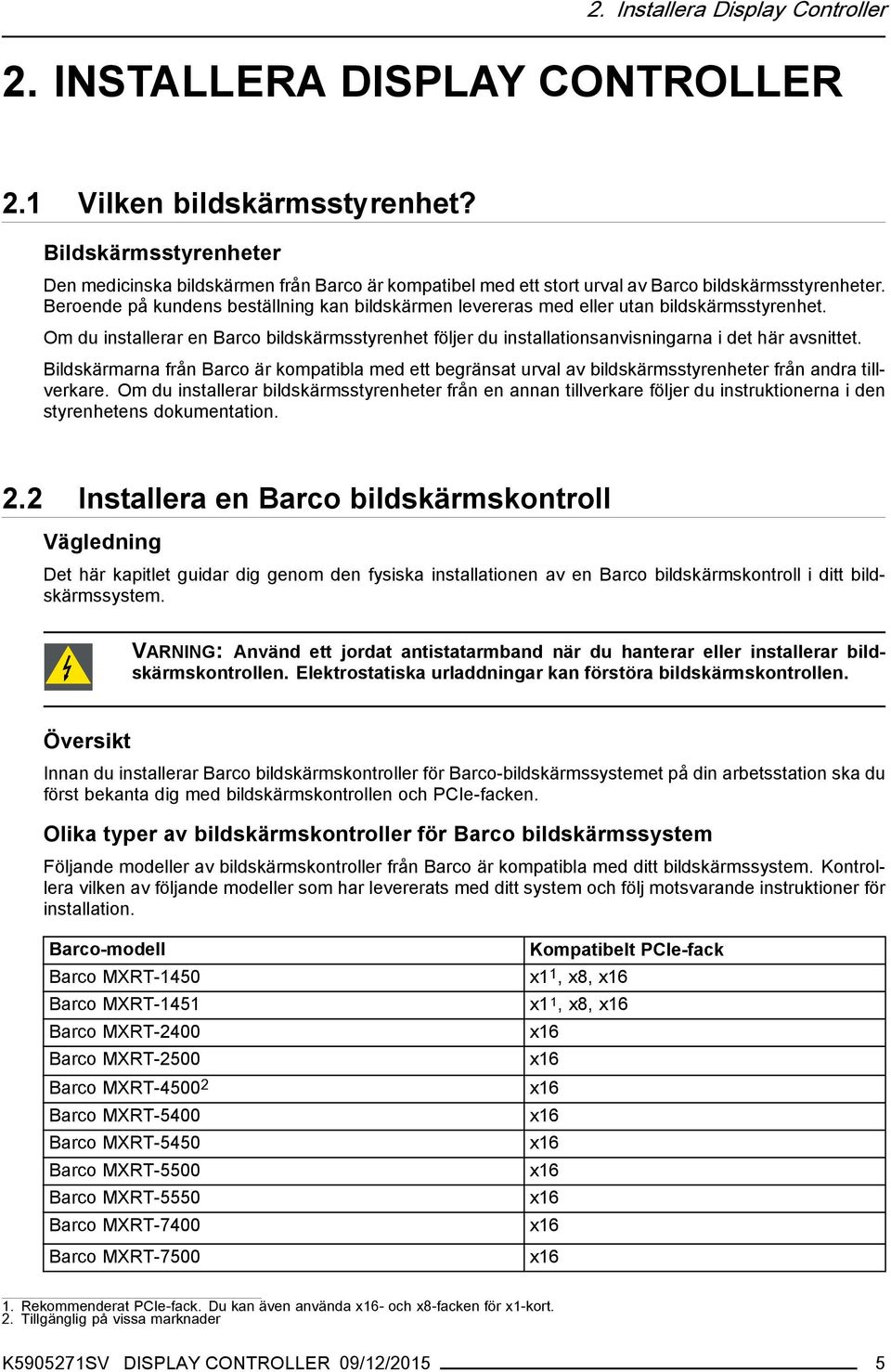

7 2. Installera Display Controller 2. INSTALLERA DISPLAY CONTROLLER 2.1 Vilken bildskärmsstyrenhet? Bildskärmsstyrenheter Den medicinska bildskärmen från Barco är kompatibel med ett stort urval av Barco bildskärmsstyrenheter. Beroende på kundens beställning kan bildskärmen levereras med eller utan bildskärmsstyrenhet. Om du installerar en Barco bildskärmsstyrenhet följer du installationsanvisningarna i det här avsnittet. Bildskärmarna från Barco är kompatibla med ett begränsat urval av bildskärmsstyrenheter från andra tillverkare. Om du installerar bildskärmsstyrenheter från en annan tillverkare följer du instruktionerna i den styrenhetens dokumentation. 2.2 Installera en Barco bildskärmskontroll Vägledning Det här kapitlet guidar dig genom den fysiska installationen av en Barco bildskärmskontroll i ditt bildskärmssystem. VARNING: Använd ett jordat antistatarmband när du hanterar eller installerar bildskärmskontrollen. Elektrostatiska urladdningar kan förstöra bildskärmskontrollen. Översikt Innan du installerar Barco bildskärmskontroller för Barco-bildskärmssystemet på din arbetsstation ska du först bekanta dig med bildskärmskontrollen och PCIe-facken. Olika typer av bildskärmskontroller för Barco bildskärmssystem Följande modeller av bildskärmskontroller från Barco är kompatibla med ditt bildskärmssystem. Kontrollera vilken av följande modeller som har levererats med ditt system och följ motsvarande instruktioner för installation. Barco-modell Barco MXRT-1450 Barco MXRT-1451 Barco MXRT-2400 Barco MXRT-2500 Barco MXRT Barco MXRT-5400 Barco MXRT-5450 Barco MXRT-5500 Barco MXRT-5550 Barco MXRT-7400 Barco MXRT-7500 Kompatibelt PCIe-fack x1 1,x8,x16 x1 1,x8,x16 x16 x16 x16 x16 x16 x16 x16 x16 x16 1. Rekommenderat PCIe-fack. Du kan även använda x16- och x8-facken för x1-kort. 2. Tillgänglig på vissa marknader K SV DISPLAY CONTROLLER 09/12/2015 5

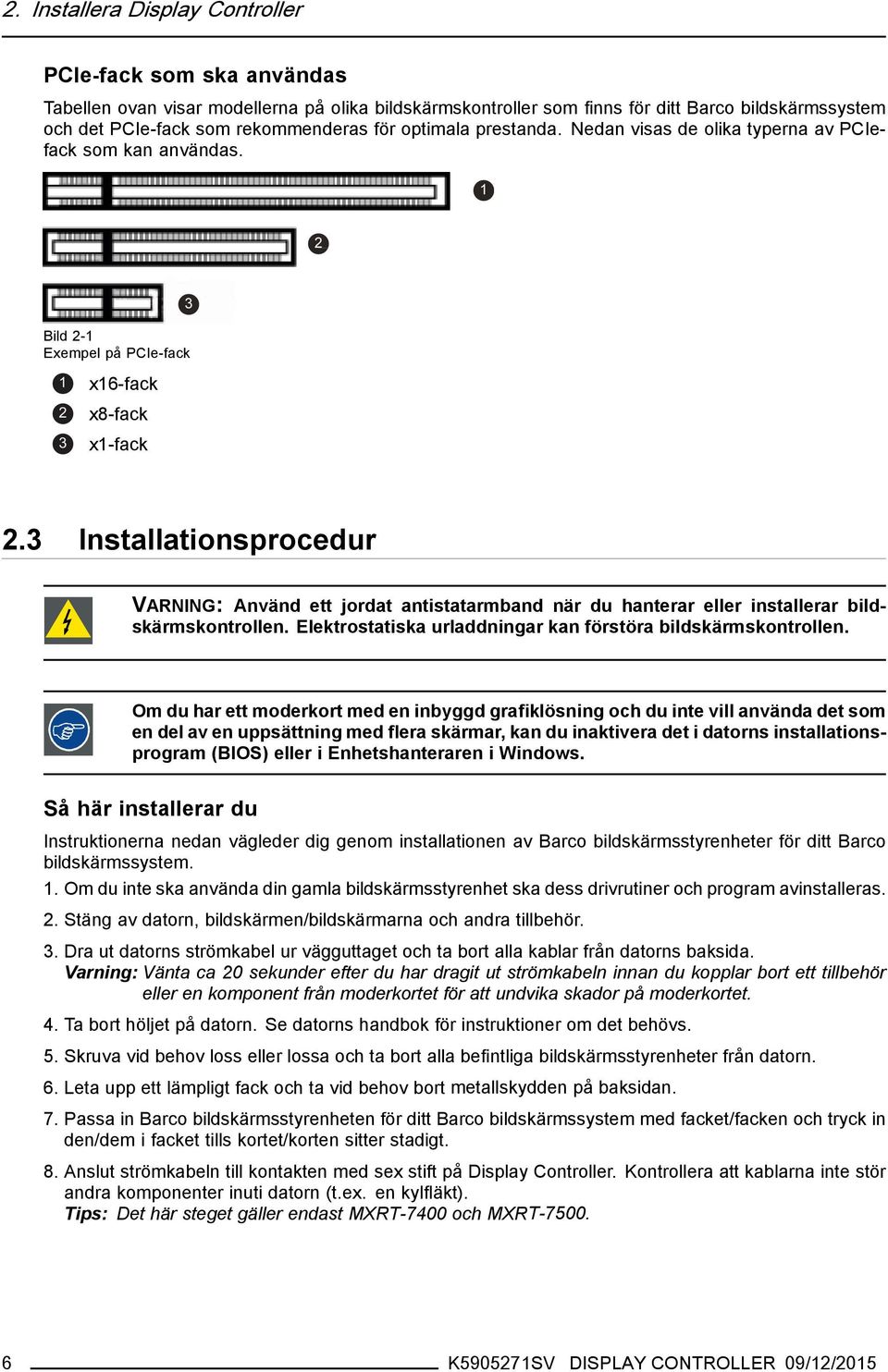

8 2. Installera Display Controller PCIe-fack som ska användas Tabellen ovan visar modellerna på olika bildskärmskontroller som finns för ditt Barco bildskärmssystem och det PCIe-fack som rekommenderas för optimala prestanda. Nedan visas de olika typerna av PCIefack som kan användas. Bild 2-1 Exempel på PCIe-fack 1 x16-fack 2 x8-fack 3 x1-fack 2.3 Installationsprocedur VARNING: Använd ett jordat antistatarmband när du hanterar eller installerar bildskärmskontrollen. Elektrostatiska urladdningar kan förstöra bildskärmskontrollen. Om du har ett moderkort med en inbyggd grafiklösning och du inte vill använda det som en del av en uppsättning medflera skärmar, kan du inaktivera det i datorns installationsprogram (BIOS) eller i Enhetshanteraren i Windows. Så här installerar du Instruktionerna nedan vägleder dig genom installationen av Barco bildskärmsstyrenheter för ditt Barco bildskärmssystem. 1. Om du inte ska använda din gamla bildskärmsstyrenhet ska dess drivrutiner och program avinstalleras. 2. Stäng av datorn, bildskärmen/bildskärmarna och andra tillbehör. 3. Dra ut datorns strömkabel ur vägguttaget och ta bort alla kablar från datorns baksida. Varning: Vänta ca 20 sekunder efter du har dragit ut strömkabeln innan du kopplar bort ett tillbehör eller en komponent från moderkortet för att undvika skador på moderkortet. 4. Ta bort höljet på datorn. Se datorns handbok för instruktioner om det behövs. 5. Skruva vid behov loss eller lossa och ta bort alla befintliga bildskärmsstyrenheter från datorn. 6. Leta upp ett lämpligt fack och ta vid behov bort metallskydden på baksidan. 7. Passa in Barco bildskärmsstyrenheten för ditt Barco bildskärmssystem med facket/facken och tryck in den/dem i facket tills kortet/korten sitter stadigt. 8. Anslut strömkabeln till kontakten med sex stift på Display Controller. Kontrollera att kablarna inte stör andra komponenter inuti datorn (t.ex. en kylfläkt). Tips: Det här steget gäller endast MXRT-7400 och MXRT K SV DISPLAY CONTROLLER 09/12/2015

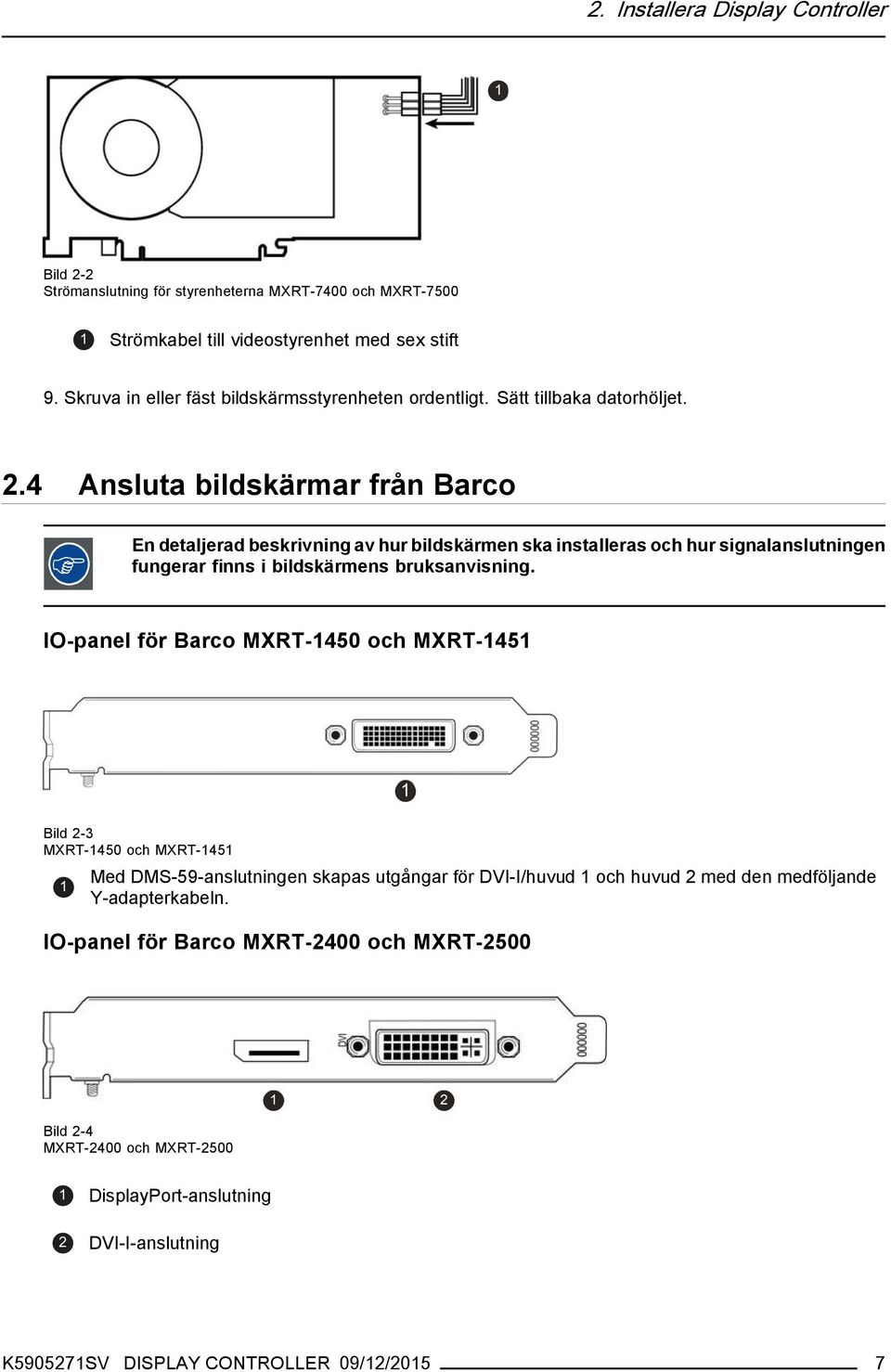

9 2. Installera Display Controller Bild 2-2 Strömanslutning för styrenheterna MXRT-7400 och MXRT Strömkabel till videostyrenhet med sex stift 9. Skruva in eller fäst bildskärmsstyrenheten ordentligt. Sätt tillbaka datorhöljet. 2.4 Ansluta bildskärmar från Barco En detaljerad beskrivning av hur bildskärmen ska installeras och hur signalanslutningen fungerar finns i bildskärmens bruksanvisning. IO-panel för Barco MXRT-1450 och MXRT-1451 Bild 2-3 MXRT-1450 och MXRT Med DMS-59-anslutningen skapas utgångar för DVI-I/huvud 1 och huvud 2 med den medföljande Y-adapterkabeln. IO-panel för Barco MXRT-2400 och MXRT-2500 Bild 2-4 MXRT-2400 och MXRT DisplayPort-anslutning 2 DVI-I-anslutning K SV DISPLAY CONTROLLER 09/12/2015 7

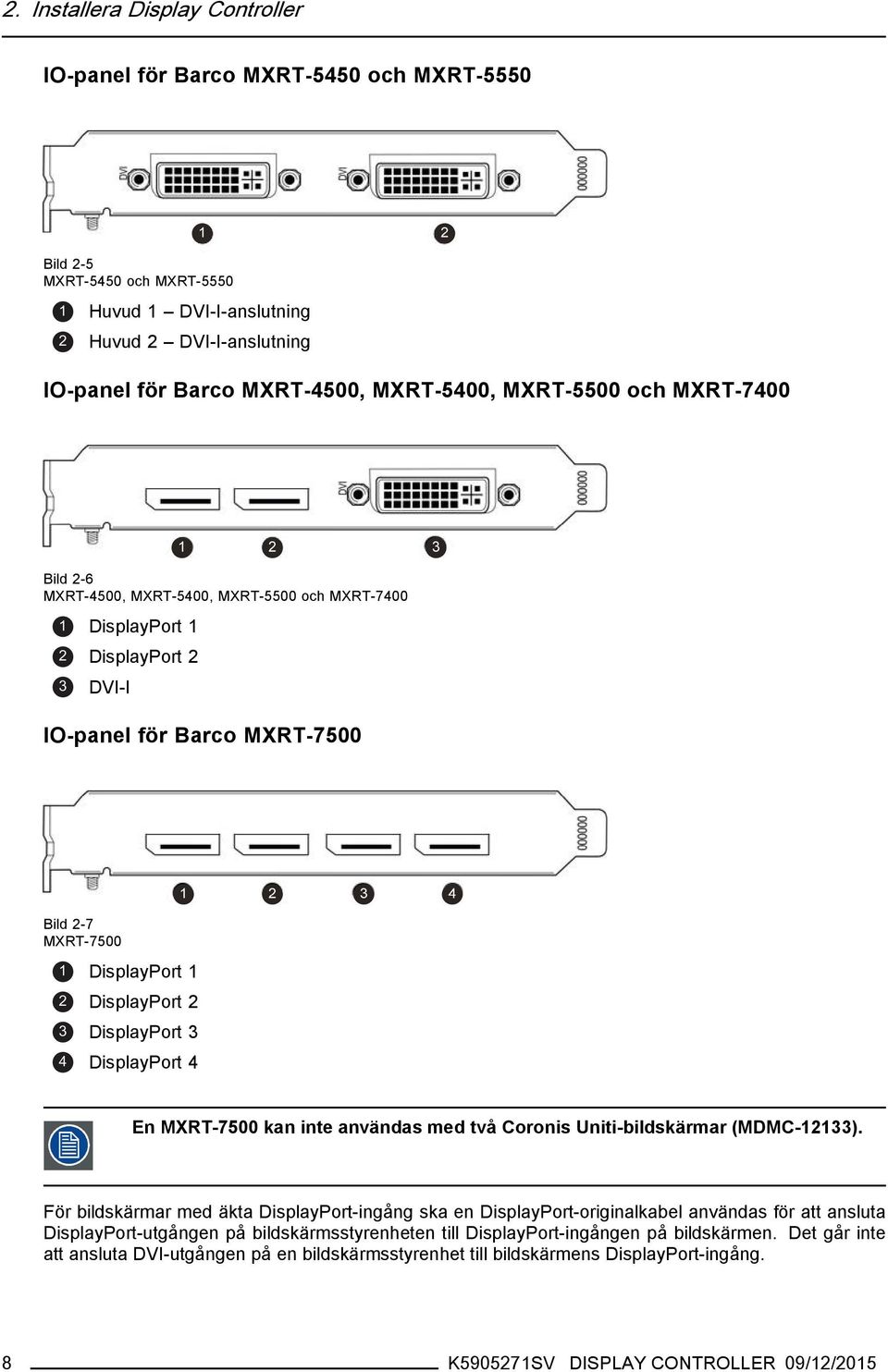

10 2. Installera Display Controller IO-panel för Barco MXRT-5450 och MXRT-5550 Bild 2-5 MXRT-5450 och MXRT Huvud1 DVI-I-anslutning 2 Huvud2 DVI-I-anslutning IO-panel för Barco MXRT-4500, MXRT-5400, MXRT-5500 och MXRT-7400 Bild 2-6 MXRT-4500, MXRT-5400, MXRT-5500 och MXRT DisplayPort 1 2 DisplayPort 2 3 DVI-I IO-panel för Barco MXRT-7500 Bild 2-7 MXRT DisplayPort 1 2 DisplayPort 2 3 DisplayPort 3 4 DisplayPort 4 En MXRT-7500 kan inte användas med två Coronis Uniti-bildskärmar (MDMC-12133). För bildskärmar med äkta DisplayPort-ingång ska en DisplayPort-originalkabel användas för att ansluta DisplayPort-utgången på bildskärmsstyrenheten till DisplayPort-ingången på bildskärmen. Det går inte att ansluta DVI-utgången på en bildskärmsstyrenhet till bildskärmens DisplayPort-ingång. 8 K SV DISPLAY CONTROLLER 09/12/2015

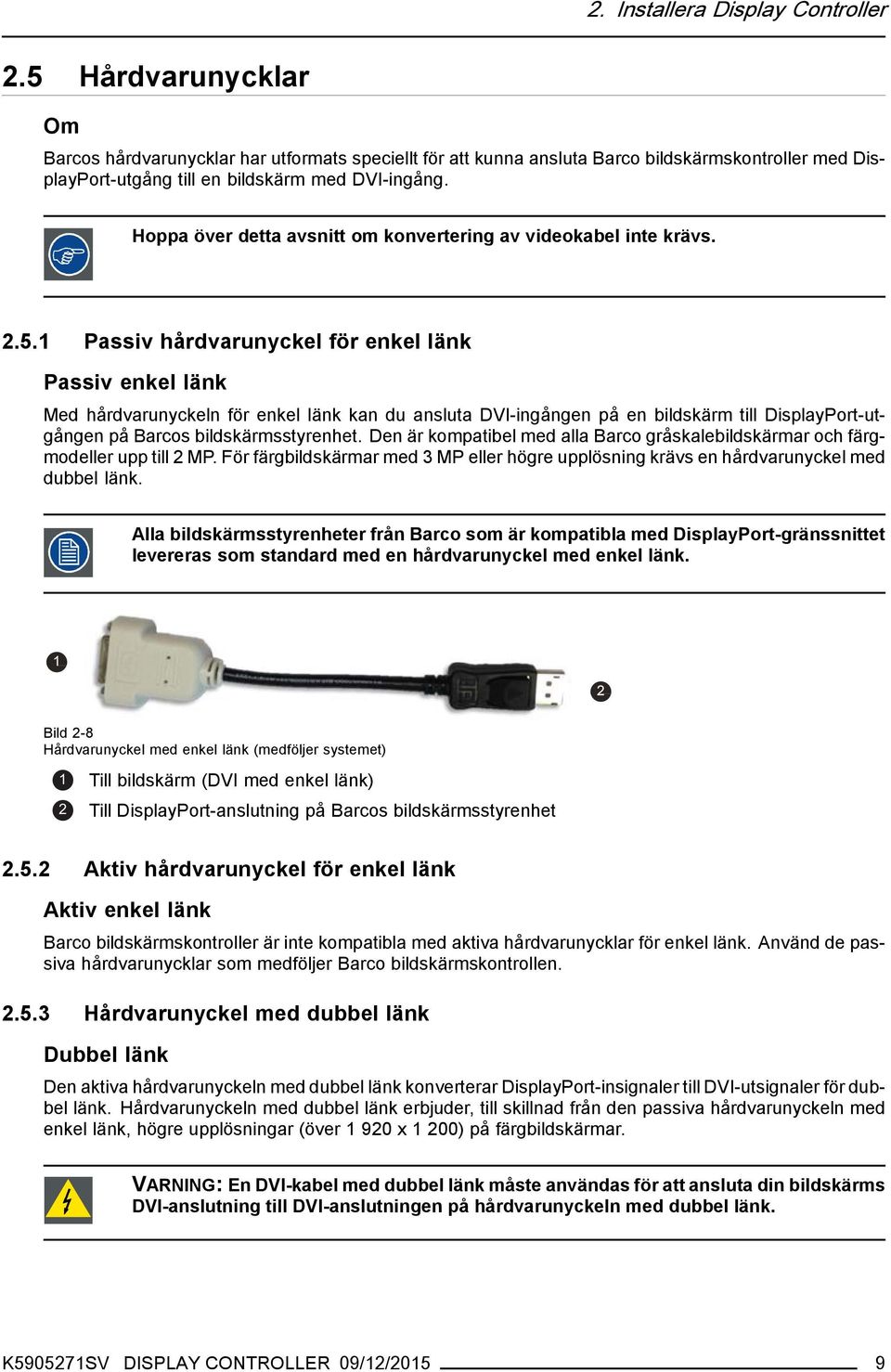

11 2. Installera Display Controller 2.5 Hårdvarunycklar Om Barcos hårdvarunycklar har utformats speciellt för att kunna ansluta Barco bildskärmskontroller med DisplayPort-utgång till en bildskärm med DVI-ingång. Hoppa över detta avsnitt om konvertering av videokabel inte krävs Passiv hårdvarunyckel för enkel länk Passiv enkel länk Med hårdvarunyckeln för enkel länk kan du ansluta DVI-ingången på en bildskärm till DisplayPort-utgången på Barcos bildskärmsstyrenhet. Den är kompatibel med alla Barco gråskalebildskärmar och färgmodeller upp till 2 MP. För färgbildskärmar med 3 MP eller högre upplösning krävs en hårdvarunyckel med dubbel länk. Alla bildskärmsstyrenheter från Barco som är kompatibla med DisplayPort-gränssnittet levereras som standard med en hårdvarunyckel med enkel länk. Bild 2-8 Hårdvarunyckel med enkel länk (medföljer systemet) 1 Till bildskärm (DVI med enkel länk) 2 Till DisplayPort-anslutning på Barcos bildskärmsstyrenhet Aktiv hårdvarunyckel för enkel länk Aktiv enkel länk Barco bildskärmskontroller är inte kompatibla med aktiva hårdvarunycklar för enkel länk. Använd de passiva hårdvarunycklar som medföljer Barco bildskärmskontrollen Hårdvarunyckel med dubbel länk Dubbel länk Den aktiva hårdvarunyckeln med dubbel länk konverterar DisplayPort-insignaler till DVI-utsignaler för dubbel länk. Hårdvarunyckeln med dubbel länk erbjuder, till skillnad från den passiva hårdvarunyckeln med enkel länk, högre upplösningar (över x 1 200) på färgbildskärmar. VARNING: En DVI-kabel med dubbel länk måste användas för att ansluta din bildskärms DVI-anslutning till DVI-anslutningen på hårdvarunyckeln med dubbel länk. K SV DISPLAY CONTROLLER 09/12/2015 9

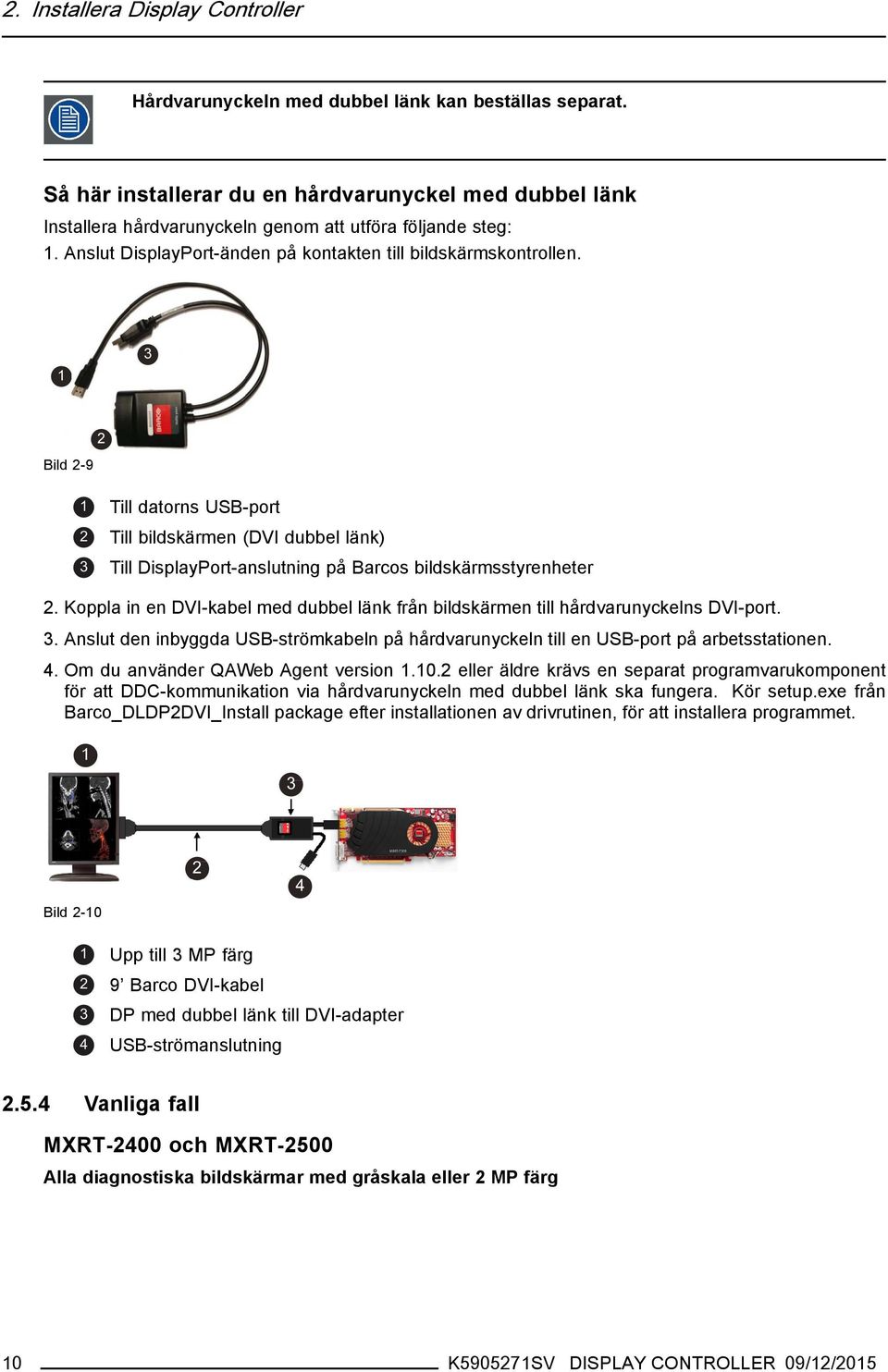

12 2. Installera Display Controller Hårdvarunyckeln med dubbel länk kan beställas separat. Så här installerar du en hårdvarunyckel med dubbel länk Installera hårdvarunyckeln genom att utföra följande steg: 1. Anslut DisplayPort-änden på kontakten till bildskärmskontrollen. Bild Till datorns USB-port 2 Till bildskärmen (DVI dubbel länk) 3 Till DisplayPort-anslutning på Barcos bildskärmsstyrenheter 2. Koppla in en DVI-kabel med dubbel länk från bildskärmen till hårdvarunyckelns DVI-port. 3. Anslut den inbyggda USB-strömkabeln på hårdvarunyckeln till en USB-port på arbetsstationen. 4. Om du använder QAWeb Agent version eller äldre krävs en separat programvarukomponent för att DDC-kommunikation via hårdvarunyckeln med dubbel länk ska fungera. Kör setup.exe från Barco_DLDP2DVI_Install package efter installationen av drivrutinen, för att installera programmet. Bild Upp till 3 MP färg 2 9 Barco DVI-kabel 3 DP med dubbel länk till DVI-adapter 4 USB-strömanslutning Vanliga fall MXRT-2400 och MXRT-2500 Alla diagnostiska bildskärmar med gråskala eller 2 MP färg 10 K SV DISPLAY CONTROLLER 09/12/2015

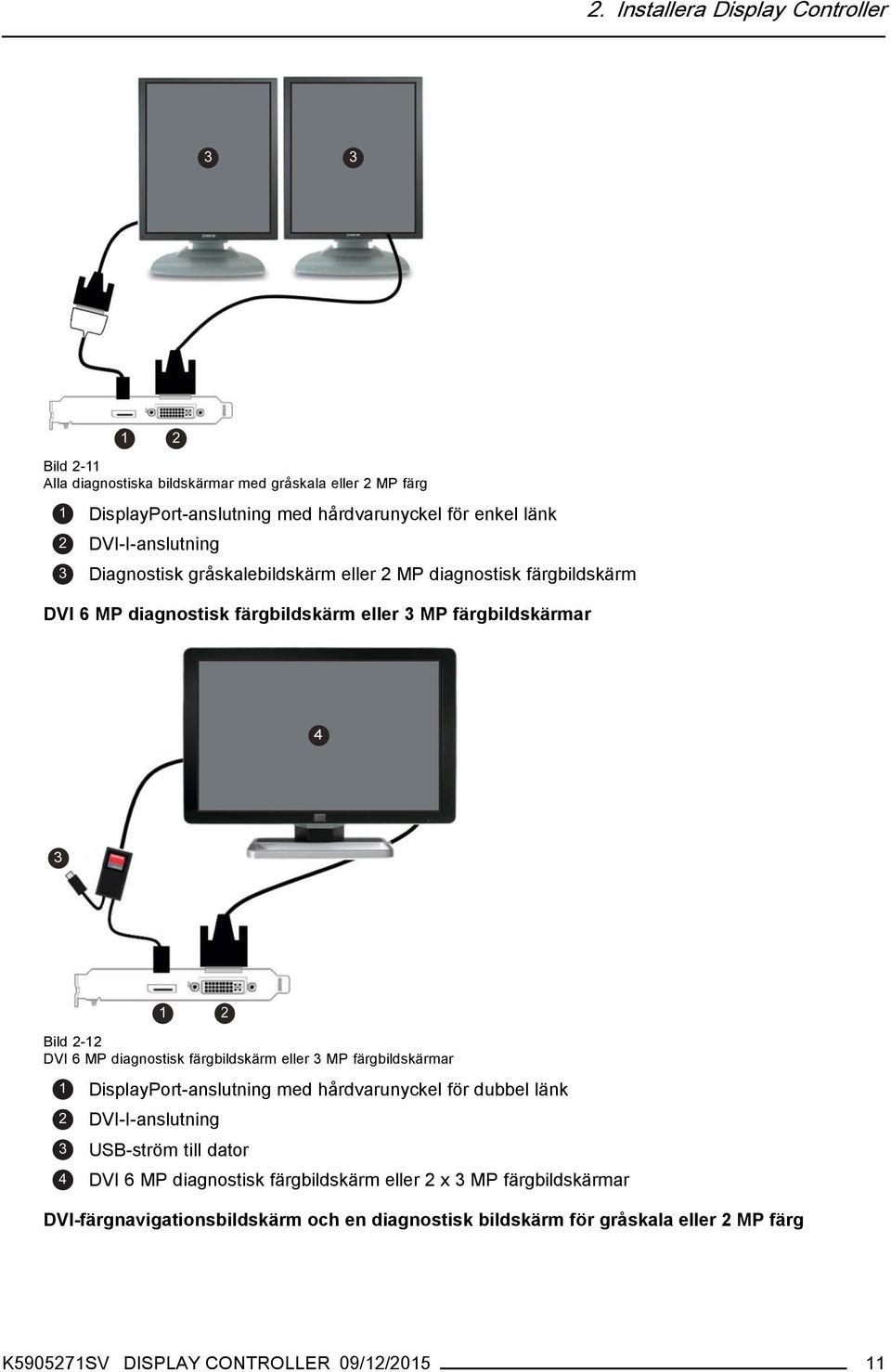

13 2. Installera Display Controller Bild 2-11 Alla diagnostiska bildskärmar med gråskala eller 2 MP färg 1 DisplayPort-anslutning med hårdvarunyckel för enkel länk 2 DVI-I-anslutning 3 Diagnostisk gråskalebildskärm eller 2 MP diagnostisk färgbildskärm DVI 6 MP diagnostisk färgbildskärm eller 3 MP färgbildskärmar Bild 2-12 DVI 6 MP diagnostisk färgbildskärm eller 3 MP färgbildskärmar 1 DisplayPort-anslutning med hårdvarunyckel för dubbel länk 2 DVI-I-anslutning 3 USB-ström till dator 4 DVI 6 MP diagnostisk färgbildskärm eller 2 x 3 MP färgbildskärmar DVI-färgnavigationsbildskärm och en diagnostisk bildskärm för gråskala eller 2 MP färg K SV DISPLAY CONTROLLER 09/12/

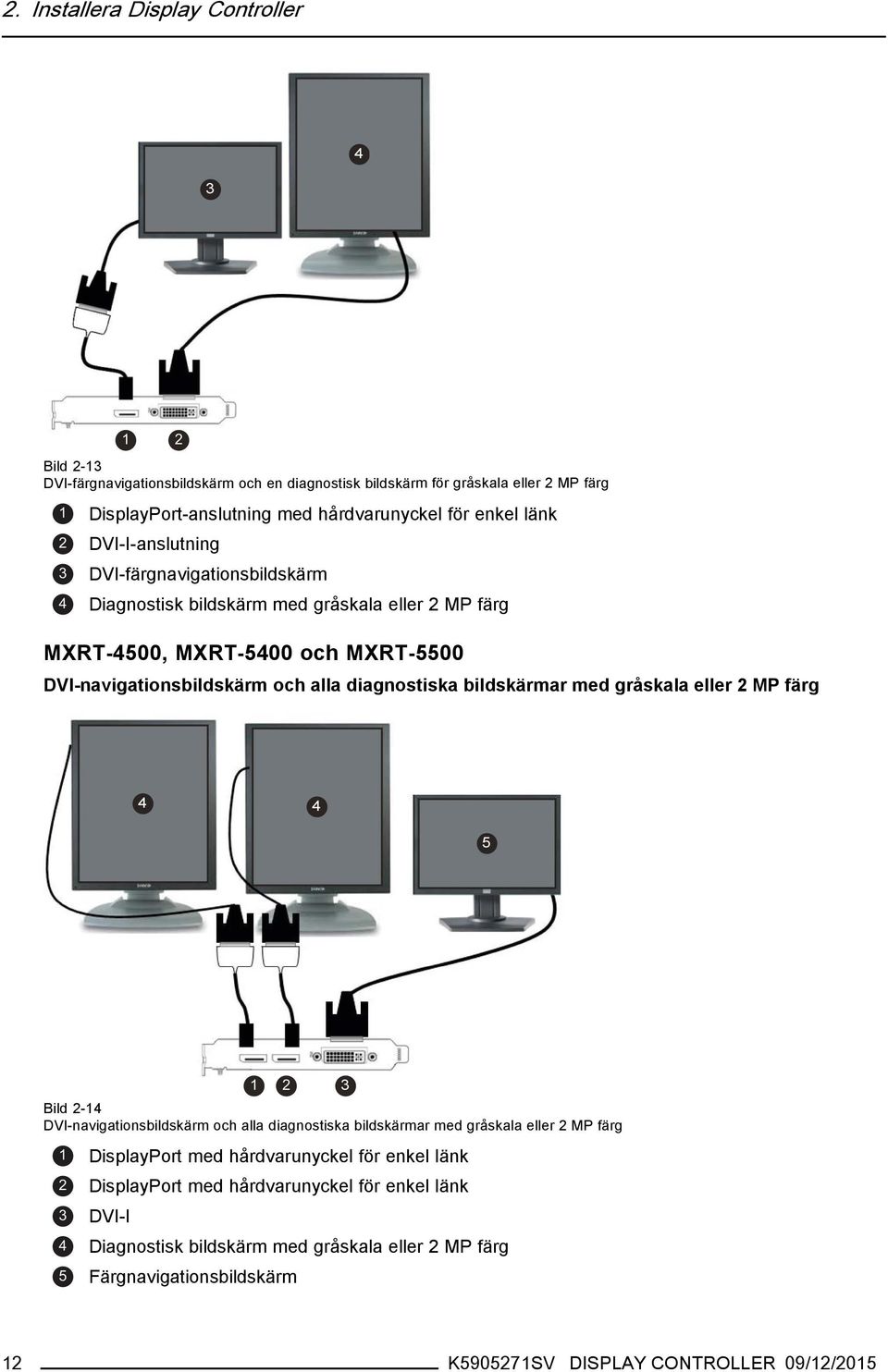

14 2. Installera Display Controller Bild 2-13 DVI-färgnavigationsbildskärm och en diagnostisk bildskärm för gråskala eller 2 MP färg 1 DisplayPort-anslutning med hårdvarunyckel för enkel länk 2 DVI-I-anslutning 3 DVI-färgnavigationsbildskärm 4 Diagnostisk bildskärm med gråskala eller 2 MP färg MXRT-4500, MXRT-5400 och MXRT-5500 DVI-navigationsbildskärm och alla diagnostiska bildskärmar med gråskala eller 2 MP färg Bild 2-14 DVI-navigationsbildskärm och alla diagnostiska bildskärmar med gråskala eller 2 MP färg 1 DisplayPort med hårdvarunyckel för enkel länk 2 DisplayPort med hårdvarunyckel för enkel länk 3 DVI-I 4 Diagnostisk bildskärm med gråskala eller 2 MP färg 5 Färgnavigationsbildskärm 12 K SV DISPLAY CONTROLLER 09/12/2015

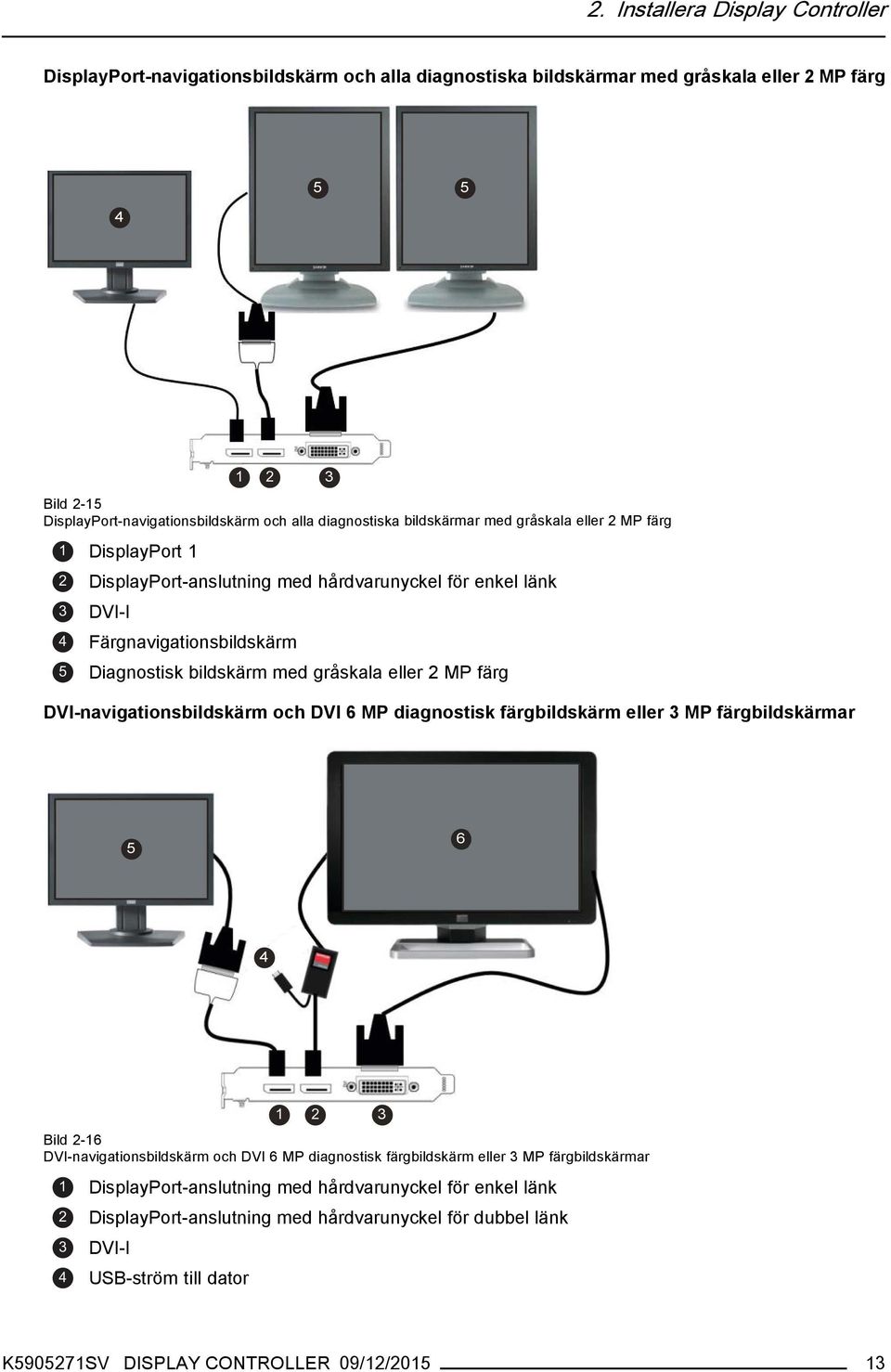

15 2. Installera Display Controller DisplayPort-navigationsbildskärm och alla diagnostiska bildskärmar med gråskala eller 2 MP färg Bild 2-15 DisplayPort-navigationsbildskärm och alla diagnostiska bildskärmar med gråskala eller 2 MP färg 1 DisplayPort 1 2 DisplayPort-anslutning med hårdvarunyckel för enkel länk 3 DVI-I 4 Färgnavigationsbildskärm 5 Diagnostisk bildskärm med gråskala eller 2 MP färg DVI-navigationsbildskärm och DVI 6 MP diagnostisk färgbildskärm eller 3 MP färgbildskärmar Bild 2-16 DVI-navigationsbildskärm och DVI 6 MP diagnostisk färgbildskärm eller 3 MP färgbildskärmar 1 DisplayPort-anslutning med hårdvarunyckel för enkel länk 2 DisplayPort-anslutning med hårdvarunyckel för dubbel länk 3 DVI-I 4 USB-ström till dator K SV DISPLAY CONTROLLER 09/12/

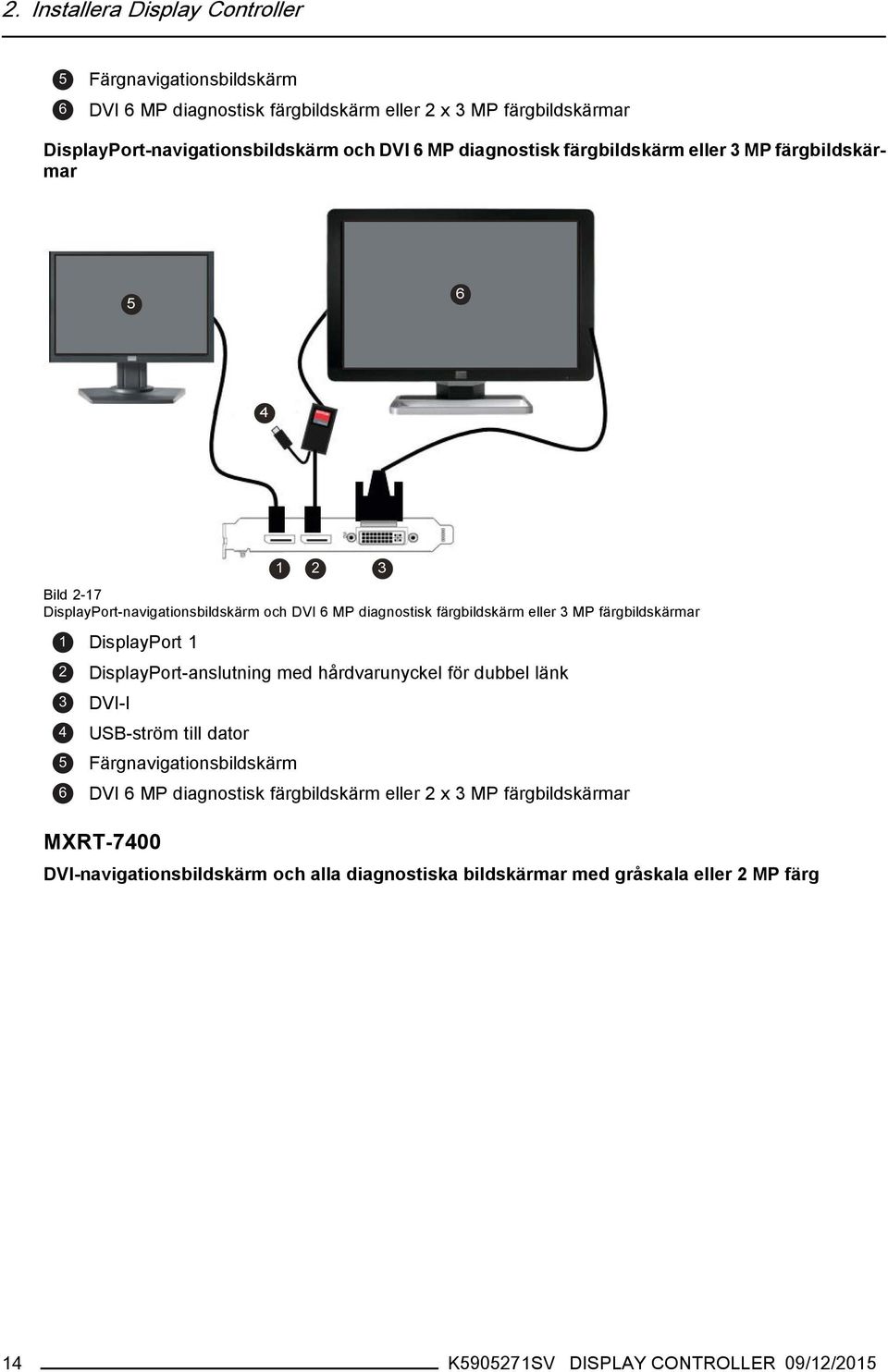

16 2. Installera Display Controller 5 Färgnavigationsbildskärm 6 DVI 6 MP diagnostisk färgbildskärm eller 2 x 3 MP färgbildskärmar DisplayPort-navigationsbildskärm och DVI 6 MP diagnostisk färgbildskärm eller 3 MP färgbildskärmar Bild 2-17 DisplayPort-navigationsbildskärm och DVI 6 MP diagnostisk färgbildskärm eller 3 MP färgbildskärmar 1 DisplayPort 1 2 DisplayPort-anslutning med hårdvarunyckel för dubbel länk 3 DVI-I 4 USB-ström till dator 5 Färgnavigationsbildskärm 6 DVI 6 MP diagnostisk färgbildskärm eller 2 x 3 MP färgbildskärmar MXRT-7400 DVI-navigationsbildskärm och alla diagnostiska bildskärmar med gråskala eller 2 MP färg 14 K SV DISPLAY CONTROLLER 09/12/2015

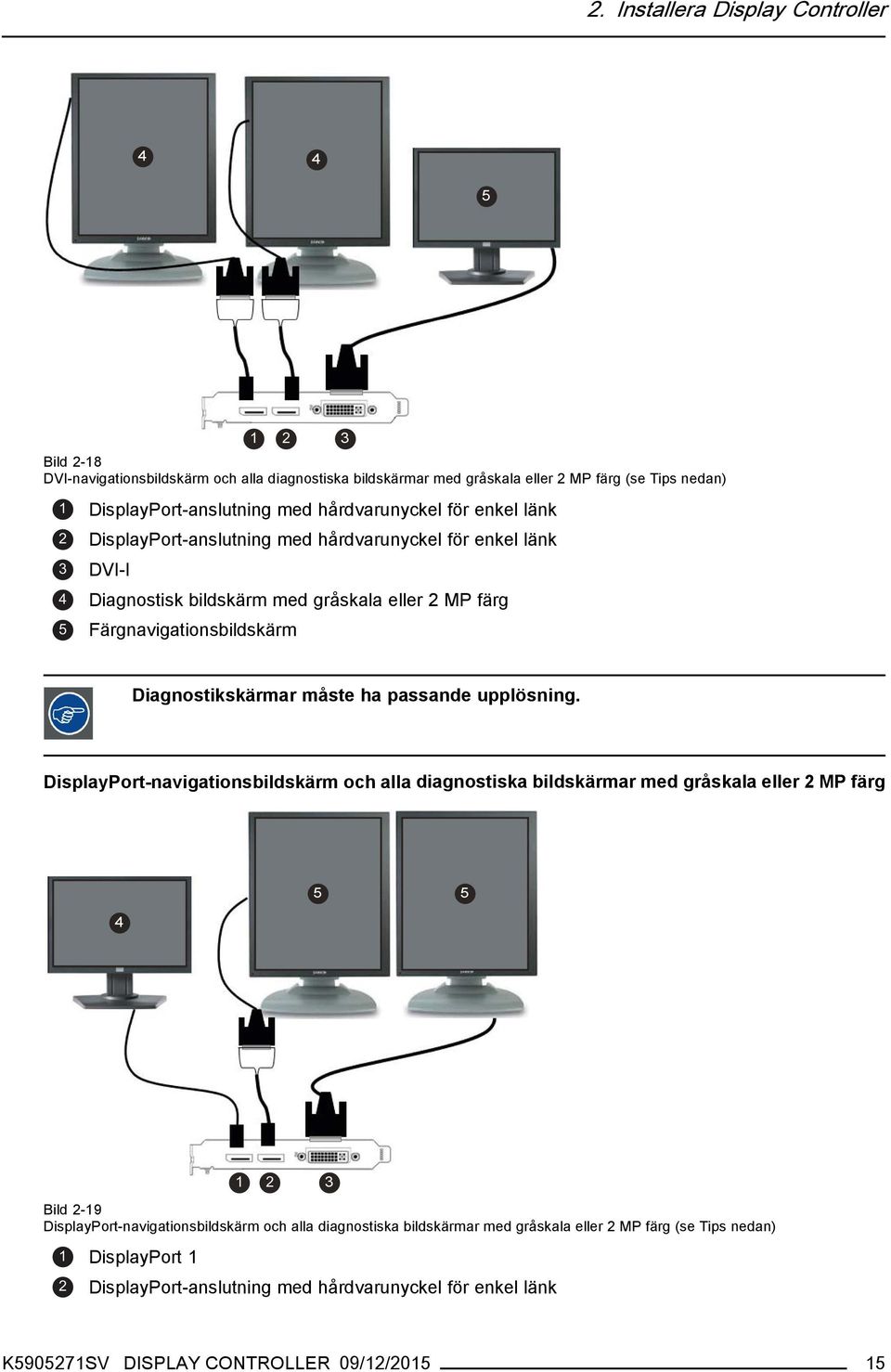

17 2. Installera Display Controller Bild 2-18 DVI-navigationsbildskärm och alla diagnostiska bildskärmar med gråskala eller 2 MP färg (se Tips nedan) 1 DisplayPort-anslutning med hårdvarunyckel för enkel länk 2 DisplayPort-anslutning med hårdvarunyckel för enkel länk 3 DVI-I 4 Diagnostisk bildskärm med gråskala eller 2 MP färg 5 Färgnavigationsbildskärm Diagnostikskärmar måste ha passande upplösning. DisplayPort-navigationsbildskärm och alla diagnostiska bildskärmar med gråskala eller 2 MP färg Bild 2-19 DisplayPort-navigationsbildskärm och alla diagnostiska bildskärmar med gråskala eller 2 MP färg (se Tips nedan) 1 DisplayPort 1 2 DisplayPort-anslutning med hårdvarunyckel för enkel länk K SV DISPLAY CONTROLLER 09/12/

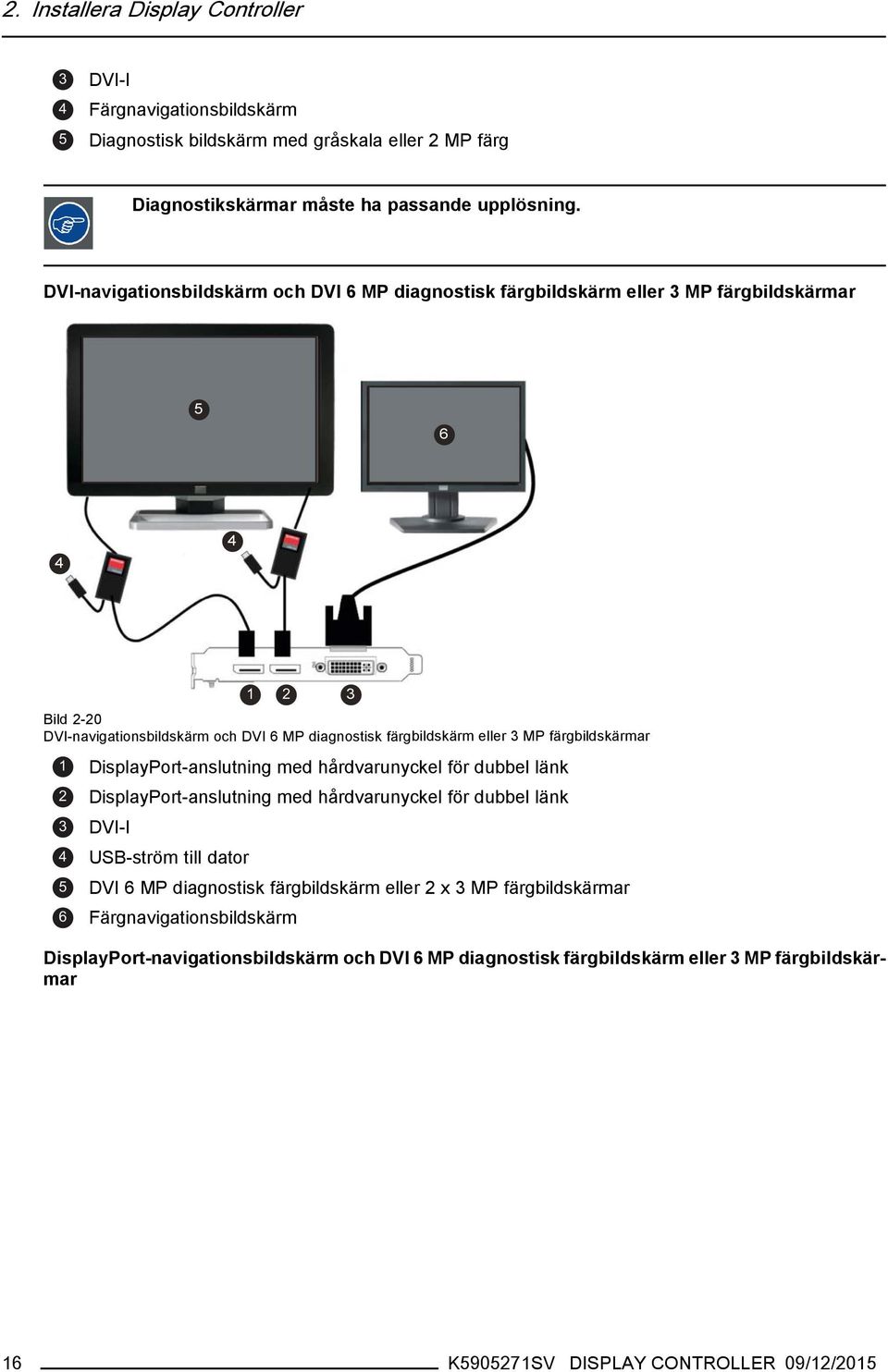

18 2. Installera Display Controller 3 DVI-I 4 Färgnavigationsbildskärm 5 Diagnostisk bildskärm med gråskala eller 2 MP färg Diagnostikskärmar måste ha passande upplösning. DVI-navigationsbildskärm och DVI 6 MP diagnostisk färgbildskärm eller 3 MP färgbildskärmar Bild 2-20 DVI-navigationsbildskärm och DVI 6 MP diagnostisk färgbildskärm eller 3 MP färgbildskärmar 1 DisplayPort-anslutning med hårdvarunyckel för dubbel länk 2 DisplayPort-anslutning med hårdvarunyckel för dubbel länk 3 DVI-I 4 USB-ström till dator 5 DVI 6 MP diagnostisk färgbildskärm eller 2 x 3 MP färgbildskärmar 6 Färgnavigationsbildskärm DisplayPort-navigationsbildskärm och DVI 6 MP diagnostisk färgbildskärm eller 3 MP färgbildskärmar 16 K SV DISPLAY CONTROLLER 09/12/2015

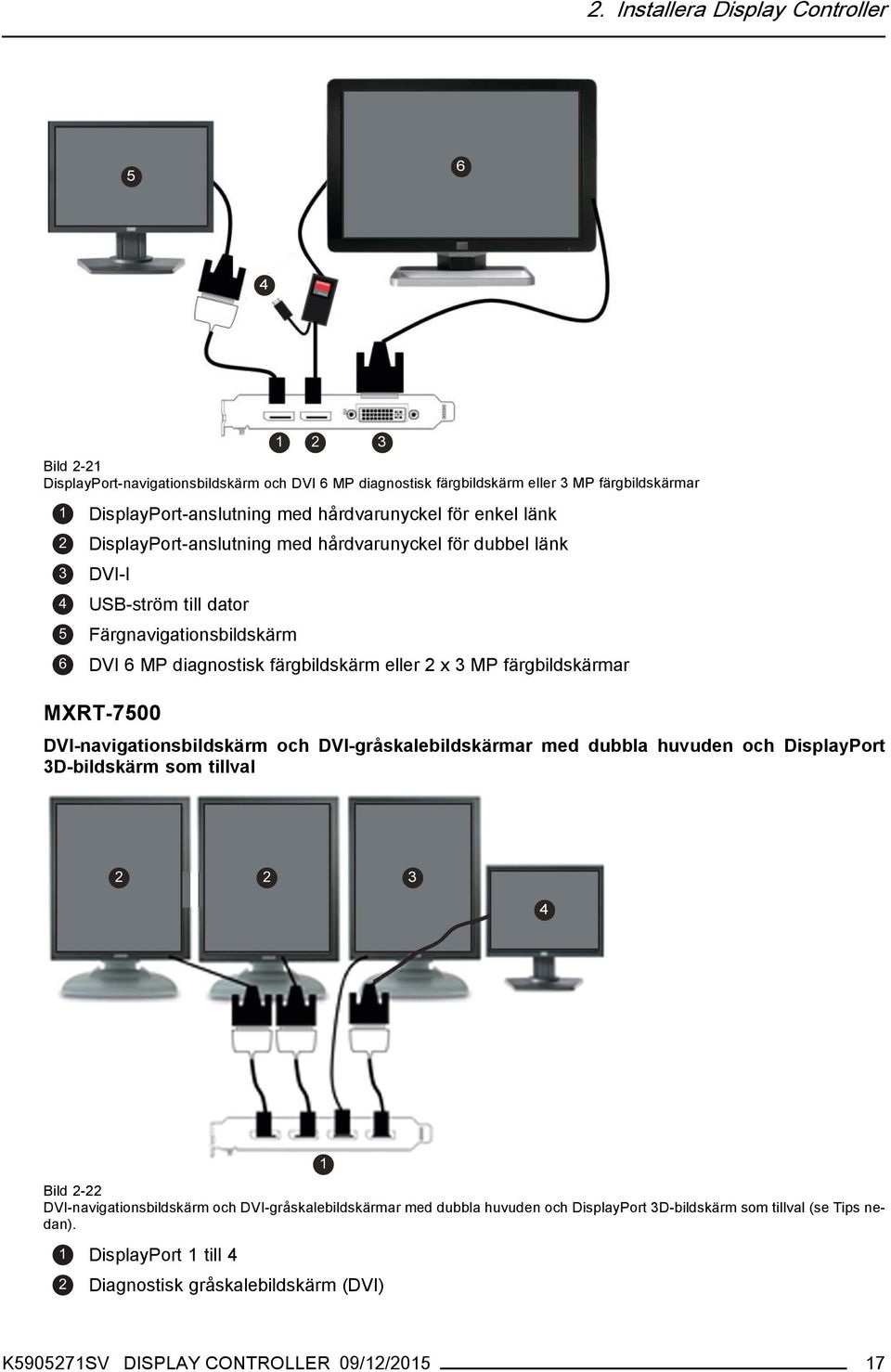

19 2. Installera Display Controller Bild 2-21 DisplayPort-navigationsbildskärm och DVI 6 MP diagnostisk färgbildskärm eller 3 MP färgbildskärmar 1 DisplayPort-anslutning med hårdvarunyckel för enkel länk 2 DisplayPort-anslutning med hårdvarunyckel för dubbel länk 3 DVI-I 4 USB-ström till dator 5 Färgnavigationsbildskärm 6 DVI 6 MP diagnostisk färgbildskärm eller 2 x 3 MP färgbildskärmar MXRT-7500 DVI-navigationsbildskärm och DVI-gråskalebildskärmar med dubbla huvuden och DisplayPort 3D-bildskärm som tillval Bild 2-22 DVI-navigationsbildskärm och DVI-gråskalebildskärmar med dubbla huvuden och DisplayPort 3D-bildskärm som tillval (se Tips nedan). 1 DisplayPort 1 till 4 2 Diagnostisk gråskalebildskärm (DVI) K SV DISPLAY CONTROLLER 09/12/

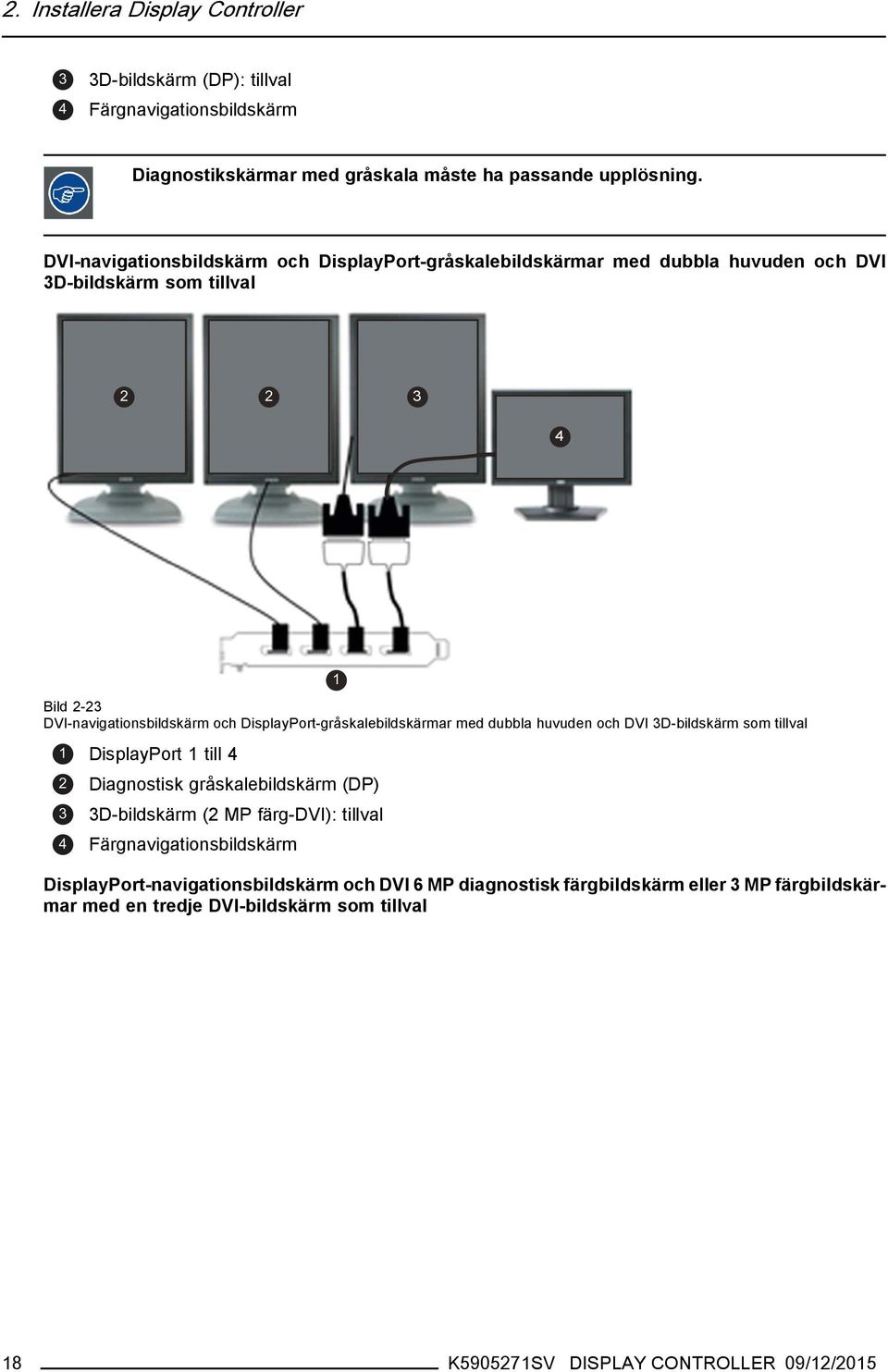

20 2. Installera Display Controller 3 3D-bildskärm (DP): tillval 4 Färgnavigationsbildskärm Diagnostikskärmar med gråskala måste ha passande upplösning. DVI-navigationsbildskärm och DisplayPort-gråskalebildskärmar med dubbla huvuden och DVI 3D-bildskärm som tillval Bild 2-23 DVI-navigationsbildskärm och DisplayPort-gråskalebildskärmar med dubbla huvuden och DVI 3D-bildskärm som tillval 1 DisplayPort 1 till 4 2 Diagnostisk gråskalebildskärm (DP) 3 3D-bildskärm (2 MP färg-dvi): tillval 4 Färgnavigationsbildskärm DisplayPort-navigationsbildskärm och DVI 6 MP diagnostisk färgbildskärm eller 3 MP färgbildskärmar med en tredje DVI-bildskärm som tillval 18 K SV DISPLAY CONTROLLER 09/12/2015

21 2. Installera Display Controller Bild 2-24 DisplayPort-navigationsbildskärm och DVI 6 MP diagnostisk färgbildskärm eller 3 MP färgbildskärmar med en tredje DVI-bildskärm som tillval 1 DisplayPort 1 till 4 2 USB-ström till dator 3 DVI 6 MP diagnostisk färgbildskärm eller 2 x 3 MP diagnostiska färgbildskärmar (t.ex. MDCC-6130) 4 Färgnavigationsbildskärm (DP) 5 Färgnavigationsbildskärm (DVI): tillval DisplayPort-navigationsbildskärm och DisplayPort 6 MP diagnostisk färgbildskärm eller 3 MP färgbildskärmar med en DVI 3D-bildskärm som tillval Bild 2-25 DisplayPort-navigationsbildskärm och DisplayPort 6 MP diagnostisk färgbildskärm eller 3 MP färgbildskärmar med en DVI 3D-bildskärm som tillval 1 DisplayPort 1 till 4 2 DP färgnavigationsbildskärm (t.ex. MDRC-2124) DisplayPort 6 MP diagnostisk färgbildskärm eller 2 x 3 MP diagnostiska färgbildskärmar (t.ex. 3 MDCC-6230) 4 3D-bildskärm (2 MP färg-dvi): tillval K SV DISPLAY CONTROLLER 09/12/

22 2. Installera Display Controller 20 K SV DISPLAY CONTROLLER 09/12/2015

23 3. Installation av drivrutiner och programvara 3. INSTALLATION AV DRIVRUTINER OCH PROGRAMVARA 3.1 Inledning Om Det här kapitlet guidar dig igenom installationen av drivrutiner, programvara och dokumentation som tillhör bildskärmssystem eller bildskärmsstyrenheter från Barco. Krav Innan du påbörjar installationen av drivrutinerna, programvaran och dokumentationen från Barco måste följande villkor uppfyllas: Operativsystemet måste vara installerat och igång. Följande versioner av Windows stöds: - Windows 7 32-bitars - Windows 7 64-bitars - Windows bitars - Windows bitars Du måste vara inloggad som användare med administratörsbehörighet. Alla Barco-bildskärmar måste vara anslutna till en lämplig bildskärmsstyrenhet i systemet. För optimal systemprestanda rekommenderar Barco att du inte installerar mer än två drivrutiner i ett system samtidigt. Om tre drivrutiner krävs för konfigurationen kommer installationsprogrammet från Barco-drivrutinen att uppmana användaren att byta ut ett kort för att eliminera en av drivrutinerna. Om det finns ett kort från en annan tillverkare än Barco i systemet måste drivrutinen för det kortet installeras innan drivrutinerna för Barco installeras. Efter varje drivrutin som installerats bör systemet startas om innan nästa drivrutin installeras. Det är nödvändigt att installera systemdrivrutiner och programvara för Barco bildskärmsstyrenheter i följande fall: När du installerat bildskärmsstyrenheter för Barco-bildskärmssystem i ditt system för första gången. Om operativsystemet har installerats på nytt eller uppgraderats. När du uppgraderar till en senare version av MXRT-drivrutinen och programvaran behöver du inte avinstallera den föregående versionen manuellt. Installationsguiden för Barco-produkter kommer att upptäcka alla tidigare installationer och starta avinstallationen automatiskt. Installationsdialogrutan kommer att visas på engelska om språket i ditt operativsystem inte stöds. K SV DISPLAY CONTROLLER 09/12/

24 3. Installation av drivrutiner och programvara 3.2 Installationsprocedur Installationsprocedur 1. Starta systemet. Om du har en ny OS-installation eller om du har avinstallerat en drivrutin kan operativsystemet automatiskt installera en drivrutin från drivrutinsarkivet i Windows 7, antingen en AMD-drivrutin eller en VGA-standarddrivrutin, för Barco bildskärmsstyrenheten. Om det händer, klickar du på Ja för att slutföra den automatiska installationen av drivrutinerna och startar om systemet när operativsystemet visar ett meddelande om att datorn ska startas om. 2. Starta installationsguiden för Barco-produkter. Installationsguiden startas automatiskt när du sätter in installations-dvd:n för Barco bildskärmssystem i DVD-facket på datorn. Om installationen inte startar klickar du på Kör setup.exe i fönstret Spela upp automatiskt. 3. Den första sidan i installationsguiden är licensavtalet. Du måste godkänna licensavtalet innan du kan gå vidare. 4. Den andra sidan i installationsguiden visar bildskärmsstyrenhetens drivrutin och programvarukomponenterna som kommer att installeras. Acceptera installationen av programmets standardkomponenter genom att klicka på Nästa. Om du bara vill installera vissa programkomponenter kan du avmarkera komponenter genom att klicka på dem. Bild 3-1 Installationsguiden för Barco-produkter - MXRT-drivrutin och verktyg för intuitiva arbetsflöden: Drivrutiner för Barco MXRT-bildskärmsstyrenheten och medföljande verktygsprogram för intuitiva arbetsflöden. - BarcoMed Self Exam: Diagnostiskt verktyg från Barco - MediCal QAWeb Agent: Barcos kalibreringsprogram 5. Om en drivrutin för MXRT har installerats vid ett tidigare tillfälle kommer installationsguiden att hitta denna drivrutin och guida dig genom avinstallationen. 6. Under installationen kan skrivbordet blinka och installationsguidens fönster kan visas på olika bildskärmar. Detta är helt naturligt. 7. När alla komponenter har installerats måste systemet startas om för att slutföra ändringarna och ett meddelande om automatisk omstart visas i ett fönster. 22 K SV DISPLAY CONTROLLER 09/12/2015

25 3.3 Obevakad installation Installationsprocedur 3. Installation av drivrutiner och programvara Navigera till Barcos installationsmapp och kör kommandot setup.exe -silent. Detta kan göras från kommandogränssnittet, med kommandot Kör eller ett kortkommando. Installationsprogrammet installerar automatiskt drivrutinerna för alla MXRT-kort som finns, BarcoMed Self Exam-programmet och QAWeb (om det ingår i installationspaketet). Konfigurera alternativ för obevakad installation Du kan modifiera filen setup.ini i rotmappen Barco för att anpassa vissa obevakade installationsalternativ. De konfigurerbara alternativen finns i avsnittet [Custom] i filen setup.ini. Starta om Leta reda på avsnittet[custom] i setup.ini Om inställningen är Yes, uppmanar installationsprogrammet användaren att starta om systemet efter programinstallationen eller så startas en timer för omstart. Uppmaningen/timern visas inte om inställningen är No. 3.4 Installationsalternativ Konfigurera installationsalternativ Du kan ändra filen setup.ini i Barco-rotmappen om du vill ändra standardinställningen för MXRT-drivrutinen efter installationen eller en obevakad installation. Installera drivrutin för 24 bitar Letaredapåavsnittet[MXRT_WDDM] i setup.ini Ta bort kommandoradsparametern -30bit från raderna Install och SilentInstall Modifiera filen default.ini som finns i Barco_MXRT_Driver_SoftwarePackage_xxxx\Setup_Barco_Productivity_Tools.x.x.x\ Ändra Color%20Depth\30BitDesktop till false. Installera drivrutin med Coronis Fusion-bildskärmar i DualView-läge Letaredapåavsnittet[MXRT_WDDM] i setup.ini Ta bort kommandoradsparametern -singleview från raderna Install och SilentInstall Installera drivrutin med VirtualView aktiverat Letaredapåavsnittet[MXRT_WDDM] i setup.ini Lägg till parametern -virtualview på raderna Install och SilentInstall Modifiera filen default.ini som finns i Barco_MXRT_Driver_SoftwarePackage_xxxx\Setup_Barco_Productivity_Tools.x.x.x\ Ändra VirtualView\FeatureEnabled till true. 3.5 Efter installationen Kontrollera installationen Verifiera att drivrutinerna installerades genom att gå till kontrollpanelen i Windows, välja System, Enhetshanteraren och sedan Bildskärmskort. Kontrollera att Barco-bildskärmsstyrenheten identifierats korrekt enligt nedan: K SV DISPLAY CONTROLLER 09/12/

26 3. Installation av drivrutiner och programvara Bild 3-2 Kontrollera installationen av drivrutiner Automatisk bildskärmskonfiguration När drivrutinerna, programvaran och dokumentationen har installerats och systemet har startats om, bör datorn automatiskt upptäcka Barco-bildskärmarna och ansluta dem till skrivbordet med korrekt upplösning. Om datorn inte kan upptäcka dina Barco-bildskärmar eller inte kan ansluta dem till skrivbordet på rätt sätt, ska du ställa in rätt upplösning med Skärmupplösning i Windows. Uppgradera drivrutiner Standardprofilen för kontrollpanelen för Barco-systeminställningarna används när drivrutiner uppgraderas. Eventuella användarprofiler som sparats i systemet tidigare finns fortfarande tillgängliga och kan väljas via kontrollpanelen för Barco-systeminställningarna. 3.6 Avinstallation Avinstallera drivrutiner och programvara När du vill avinstallera drivrutiner, program eller dokumentation för bildskärmssystemet från Barco ska du använda Lägg till/ta bort program i Windows. Den här funktionen finns i kontrollpanelen i Windows under Program och funktioner. Bild 3-3 Windows 7 Lägg till/ta bort program Barco-systemrengöraren Barco-systemrengöraren är ett verktyg som tar bort alla Barco programkomponenter från arbetsstationen. Det inkluderar bildskärmsdrivrutinen, den medföljande programvaran för de intuitiva arbetsflödesfunktionerna, BMSE och kalibreringsprogrammet QAWeb. Programmet finns under C:\Program Files\Barco. 24 K SV DISPLAY CONTROLLER 09/12/2015

27 3. Installation av drivrutiner och programvara Barco-systemrengöraren tar bort alla Barco-komponenter från systemet. Vi rekommenderar att du bara använder systemrengöraren under ledning av Barcos kundtjänst. K SV DISPLAY CONTROLLER 09/12/

28 3. Installation av drivrutiner och programvara 26 K SV DISPLAY CONTROLLER 09/12/2015

29 4. Konfigurera Barco-bildskärmar i Windows 4. KONFIGURERA BARCO-BILDSKÄR- MAR I WINDOWS 4.1 Bildskärmsupplösning Ändra upplösning 1. Högerklicka på skrivbordet och välj Bildskärmsupplösning eller klicka på knappen Konfigurera bildskärmar på kontrollpanelen för Barco-systeminställningarna. Då öppnas kontrollpanelen i Windows som visas i bild Visa listan över upplösningar genom att klicka på listrutan Upplösning. 3. Välj önskad upplösning och klicka på Verkställ Bild 4-1 Kontrollpanelen för bildskärmar i Windows I Windows 7 är den maximala horisontala upplösningen på skrivbordet pixlar för en bildskärmsstyrenhet. Beräkningen bör inkludera bildskärmen VirtualView om den används. Se artikel i Microsofts kunskapsdatabas. 4.2 Programvarurotation Konfigurera skärmens orientering Programvarurotation behövs bara på bildskärmar som inte har stöd för maskinvarurotation, till exempel MDRC-bildskärmarna och en del bildskärmar från andra leverantörer. 1. Högerklicka på skrivbordet och välj Screen Resolution på snabbmenyn. 2. Välj en bildskärm. 3. I nedrullningslisten Orientering visas dessa alternativ: K SV DISPLAY CONTROLLER 09/12/

30 4. Konfigurera Barco-bildskärmar i Windows - Landscape - Portrait - Landscape (flipped) - Portrait (flipped) 4. Välj önskad inställning och klicka på Apply 28 K SV DISPLAY CONTROLLER 09/12/2015

31 5. Funktioner i drivrutiner och programvara 5. FUNKTIONER I DRIVRUTINER OCH PROGRAMVARA 5.1 Kontrollpanelen för Barco-systeminställningarna Beskrivning Översikt Barco-systemets kontrollpanel är ett centralt gränssnitt där användare kan konfigurera och anpassa Barcobildskärmsmiljön. Bild 5-1 Kontrollpanelen för Barco-systeminställningarna Användning Öppna kontrollpanelen för Barco-systeminställningarna Högerklicka på skrivbordet och välj Barco-systeminställningar eller klicka på Barco-ikonen i systemfältet K SV DISPLAY CONTROLLER 09/12/

32 5. Funktioner i drivrutiner och programvara Layout på kontrollpanelen för Barco-systeminställningarna På den vänstra sidan i kontrollpanelen för Barco-systeminställningarna finns en navigationsruta. Klicka på länkarna i navigationsrutan när du vill gå till konfigurationsavsnittet för en viss funktion eller navigera bland funktionerna med rullningslistan på kontrollpanelens högra sida. Överst till höger på kontrollpanelen för Barco-systeminställningarna finns tre knappar för allmänt bruk: Öppna användarhandbok: Öppnar en PDF-version av den här användarhandboken om en PDFläsare finns installerad i systemet. Identifiera bildskärmar: För en del inställningar i kontrollpanelen för Barco-systeminställningarna måste du välja en viss bildskärm. Tryck på knappen när du vill se vilken bildskärm som motsvarar ett visst konfigurationsnummer. Identifikationsnumren som används av kontrollpanelen för Barco-systeminställningarna motsvarar inte de ID-nummer som tilldelas bildskärmar av Windows och som visas på konfigurationssidan för bildskärmsupplösning i Windows. Konfigurera bildskärmar: Öppnar kontrollpanelen för bildskärmsupplösning i Windows där du kan ändra plats och upplösning för bildskärmar på skrivbordet i Windows. Profilhantering Vissa alternativ i kontrollpanelen för Barco-systeminställningarna kan sparas i en personlig profil. Profilen är specifik för den aktuella användaren och aktiveras automatiskt när användaren loggar in på systemet. Profilen kan exporteras till och importeras från en disk så att den kan användas på flera system. Profil: Namnet på den aktuella profilen väljs med den här nedrullningsbara menyn. Om den aktuella profilen ändras, markeras den som modifierad. Spara som : Sparar den aktuella konfigurationen som en profil med ett nytt namn. Skriv profilens namn i popuprutan. Spara: Sparar ändringarna i den aktuella profilen. Du kan inte spara ändringar till standardprofilen. Ångra: Återgår till den sparade versionen av den aktuella profilen. Starta om: Systemet måste startas om när en del inställningar ändras via kontrollpanelen för Barcosysteminställningarna. Knappen Starta om visas när du gör en sådan ändring. Klicka på den när du vill starta om systemet och verkställa ändringarna. Importera : En profil importeras från en fil och kan sedan väljas i listan över tillgängliga profiler. Exportera : Sparar den aktuella profilen i en fil.använda en viss profil i hela systemet: a) Exportera profilen och kalla den Default.ini b) Ersätt standardprofilen i c:\programdata\barco\producivitytools\default.ini med den nya filen Ta bort: Tar bort den aktuella profilen från profillistan och återställer systemet till standardprofilen. 5.2 Application Appearance Manager Beskrivning Översikt Den höga luminansen på Barcos diagnostiska bildskärmar kanske inte behövs när du visar textdokument eller läser e-postmeddelanden. Med Application Appearance Manager (AAM) kan användare ställa in fönster för specifika program på lägre luminans, samtidigt som hög diagnostisk luminans bevaras i alla andra program. 30 K SV DISPLAY CONTROLLER 09/12/2015

33 5. Funktioner i drivrutiner och programvara På Coronis Uniti-bildskärmen kan du även ändra färgprofilen för fönster i specifika program efter behov med AAM. Det kan till exempel vara praktiskt för en webbläsare som används för att visa grafik och foton, men inte diagnostik. Bild 5-2 Bildskärmsstyrenheter som stöds AAM kanaktiveras påutvalda Barco Coronis- och mammografibildskärmar när de drivs av en MXRT-x500 bildskärmsstyrenhet eller senare. De inkluderar MDCC-6330, MDCC-4330, MDCC-4230 och MDMC Användning Använda Application Appearance Manager Välj önskat program och lägg till det i listan över hanterade program. Redigera luminansen och färgprofilen oberoende av varandra för de olika hanterade programmen Konfiguration Konfigurera färghantering Aktivera: Den här kryssrutan aktiverar eller inaktiverar Application Appearance Manager. Program som körs som inte hanteras av AAM: Application Appearance Manager identifierar sådana program som körs i Windows. Det ändrar inte utseendet på sådana program. Om du vill lägga till ett av dem i hanteringslistan, ska du välja det och trycka på knappen Lägg till. Program som hanteras av AAM: Application Appearance Manager hanterar programmen i den här listan. Programmen i listan som körs kan väljas individuellt när du vill ändra färgprofilen eller luminansen nedan. Om du vill ta bort ett objekt i hanteringslistan, ska du välja det och trycka på knappen Ta bort. Utdatafärgprofil: Ändra färgprofilen i det hanterade programmet genom att välja det i listan. Obs! Färgprofiler kan bara väljas på Coronis Uniti-bildskärmar som kalibrerats med QAWeb eller senare. Luminans: Ändra luminansen i det hanterade programmet med det här skjutreglaget. Trots att du kan ange upp till candela med skjutreglaget, är den maximala luminansen den kalibrerade luminansen för bildskärmen som visas i programfönstret. Den lägsta luminansen är 250 candela. 5.3 Conference CloneView Beskrivning Översikt Med den här funktionen kan användaren klona utdata från en eller två bildskärmar till en tredje bildskärm eller projektor som är ansluten till samma bildskärmsstyrenhet. Med CloneView kan du zooma och panorera i klonade bilder för enklare visning. K SV DISPLAY CONTROLLER 09/12/

34 5. Funktioner i drivrutiner och programvara Bild 5-3 Bildskärmsstyrenheter som stöds Conference CloneView stöds på alla system med bildskärmsstyrenheten MXRT-x400 och senare Användning Använda Conference CloneView Skapa en ny kloningssession och välj upp till 2 källbildskärmar och högst 3 målbildskärmar för kloningssessionen. Käll- och målbildskärmarna måste vara anslutna till samma bildskärmsstyrenhet. Den klonade bilden kan skalas så att den passar målbildskärmens upplösning. Med MXRT-7500, som har stöd för 4 bildskärmar, går det att ha två separata kloningssessioner. När musmarkören befinner sig på den klonade bilden ändras dess form till ett öga. Användaren kan zooma in på den klonade bilden genom att rulla med rullningshjulet och panorera på bilden med den vänstra musknappen. Den klonade bilden kan vara större än den klonade bildskärmen och en del av bilden kanske inte får plats på skärmen när bilden zoomas in. Klicka med den vänstra musknappen och dra när du vill flytta markören och panorera till delen som inte syns på skärmen. Snabbmenyn för Conference CloneView öppnas om du högerklickar på den klonade bilden. Menyalternativen beskrivs nedan. Bild 5-4 Snabbmeny för Conference CloneView Minimera: Den klonade bilden minimeras så att skrivbordet visas. Zooma till bredd-/höjdförhållandet 1:1: När Tänj ut och fyll är valt i kontrollpanelen för Barcosysteminställningarna kanske bredd-/höjdförhållandet på den klonade bilden inte matchar källan. Välj det här alternativet som du vill zooma direkt med bredd-/höjdförhållandet 1:1. Alternativet är nedtonat om Tänj ut och fyll inte är valt. Återställ zoomnivå: Detta återställer den minimala zoomnivån så att uttänjt bredd-/höjdförhållande kan användas när Tänj ut och fyll är valt på kontrollpanelen för Barco-systeminställningarna. Alternativet återställer zoomen till 1:1 när Tänj ut och fyll inte är valt. Alternativet är nedtonat om bilden redan har den lägsta zoomnivån. Pausa kloning: Detta pausar uppdateringen av den klonade bilden så att källan ändras medan målbilden förblir densamma. Välj alternativet igen när du vill återuppta aktiv kloning. Stoppa kloning: Välj det här alternativet när du vill stoppa kloning på den aktuella bildskärmsstyrenheten. Det har samma effekt som när du klickar på knappen Stoppa kloning i kontrollpanelen för Barco-systeminställningarna. 32 K SV DISPLAY CONTROLLER 09/12/2015

35 5. Funktioner i drivrutiner och programvara Konfiguration Konfigurera Conference CloneView Lägg till klonkonfiguration: Klicka på den här knappen när du vill definiera en ny klonkonfiguration. Klona från och Klona till: Klickapåenellerflera källbildskärmar i listan Klona från ochenellerflera målbildskärmar i listan Klona till för sessionen. En aktiv källa kan inte användas som mål och ett aktivt mål kan inte användas som källa. Tänj ut och fyll: Källbildskärmarnas bred-/höjdförhållande bevaras om alternativet inte markeras. Den klonade bilden tänjs ut så att den täcker målbildskärmarna om alternativet markeras. Start/Stopp: Kloningssessionen aktiveras när du klickar på Start och knappen ändras till Stopp som avslutar sessionen. Ta bort den här konfigurationen: Tar bort den här konfigurationen. 5.4 Färgdjup Beskrivning Översikt Den här funktionen ger visualisering av medicinska bilder med ett högt dynamiskt omfång på gråskaleoch färgbildskärmar. Bild 5-5 Bildskärmsstyrenheter som stöds Den här funktionen stöds på alla Barco-färgbildskärmar som använder DisplayPort och alla Barco-gråskalebildskärmar när de drivs av en Barco MXRT-bildskärmsstyrenhet Användning Använda 30-bitars skrivbordet Ett 30-bitars skrivbord aktiveras som standard för standardpaketet med drivrutiner för Barco MXRT Konfiguration Konfigurera färgdjup Välj önskat färgdjup. Systemet måste startas om för att ändringar av färgdjupet ska verkställas. Knappen Återställ visas överst i kontrollpanelen för Barco-systeminställningarna. Spara dina arbetsfiler och klicka på knappen när du vill starta om systemet. K SV DISPLAY CONTROLLER 09/12/

36 5. Funktioner i drivrutiner och programvara 5.5 DimView Beskrivning Översikt Med funktionen DimView kan du tona ned navigationsbildskärmen när medicinska bilder granskas på diagnostiska bildskärmar. Det reducerar det omgivande ljuset i perifera områden under avläsningen. Funktionen tonar ned bilder på bildskärmar som har DimView aktiverat när markören inte befinner sig på den bildskärmen. Funktionen kan aktiveras på vilken bildskärm som helst när den ska användas med navigationshuvuden. Bild 5-6 Bildskärmsstyrenheter som stöds DimView kan användas med bildskärmsstyrenheterna MXRT-1450, MXRT-1451 och alla MXRT-x500 och senare Användning Använda DimView Funktionen kan aktiveras på vilken bildskärm som helst när den ska användas med navigationshuvuden. Välj bildskärmen som ska tonas ned när markören inte är aktiv på den Konfiguration Konfigurera DimView Aktivera DimView på följande bildskärmar: Alla bildskärmar med stöd för DimView visas i konfigurationsavsnittet. Klicka på kryssrutan när du vill aktivera funktionen på bildskärmen. Luminans för nedtonade bildskärmar: Det här skjutreglaget ställer in luminansen när skärmen är nedtonad. 5.6 Filmklipp Beskrivning Översikt Gör att användaren kan visa en fysisk radiologifilm och använda bildskärmsfunktionen Belysning som ljusbord. Bild K SV DISPLAY CONTROLLER 09/12/2015

37 5. Funktioner i drivrutiner och programvara Bildskärmsstyrenheter som stöds Filmklipp kan aktiveras på bildskärmarna MDMG-5221 och MDMC när de drivs av en MXRT-x400 bildskärmsstyrenhet eller senare Användning Använda filmklipp Storleken och placeringen av ljusbordet för filmklipp kan programmeras. Funktionen har automatisk timeout med programmerbar tidslängd. Ljusbordet kan snabbt aktiveras och inaktiveras med en valfri snabbtangent Konfiguration Konfigurera filmklipp Aktivera snabbtangenten för filmklipp på dessa bildskärmar: Alla bildskärmar med stöd för Filmklipp visas i konfigurationsavsnittet. Klicka på kryssrutan när du vill aktivera funktionen på bildskärmen med snabbtangenten. Timeout: Skjutreglaget ställer in tidslängden innan timeout för filmklippsläget. Snabbtangent för aktivering av filmklipp: Klicka på Rensa när du vill ta bort en snabbtangent. Klicka på snabbtangentsrutan när du vill ange en ny. Placering: Ställer in ljusbordsbildens placering på de aktiverade bildskärmarna. Storlek: Ställer in storleken på ljusbordsbilden så att den matchar den fysiska filmens mått. 5.7 FindCursor Beskrivning Översikt Med funktionen FindCursor kan du snabbt lokalisera markören i ett system med flera bildskärmar. Bild 5-8 Bildskärmsstyrenheter som stöds FindCursor stöds på alla bildskärmar i serien MXRT-x400 och senare. Standardbeteende FindCursor är aktiverat som standard Användning Använda FindCursor Om du snabbt vill lokalisera markören kan du hålla snabbtangenten intryckt (standard: Control+Skift+F). Markörens placering visas som en cirkel på bildskärmen (gul på färgbildskärmar och ljusgrå på bildskärmar med gråskala). K SV DISPLAY CONTROLLER 09/12/

38 5. Funktioner i drivrutiner och programvara Konfiguration Konfigurera FindCursor Aktivera/Inaktivera: Använd kryssrutan när du vill aktivera eller inaktivera FindCursor. Snabbtangent: Den valda snabbtangenten visas i redigeringsrutan. När du vill programmera en ny snabbtangent ska du markera redigeringsrutan och ange den nya tangentkombinationen. Ändringen verkställs omedelbart. 5.8 I-Luminate Beskrivning Översikt Den här funktionen förstärker luminansen på de bildskärmar som stöds. Bild 5-9 Bildskärmsstyrenheter som stöds Belysning kan aktiveras på bildskärmar som stöds, bland annat MDMC-12133, MDMG-5221 och MDCG när de drivs av en MXRT-x400 bildskärmsstyrenhet eller senare Användning Använda I-Luminate En snabbtangent förstärker luminansen på alla valda bildskärmar Konfiguration Konfigurera I-Luminate Aktivera I-Luminate på dessa bildskärmar: Alla bildskärmar med stöd för Belysning visas i konfigurationsavsnittet. Klicka på kryssrutan när du vill aktivera funktionen på bildskärmen. Snabbtangent för aktivering av I-Luminate: Klicka på Rensa när du vill ta bort en snabbtangent. Klicka på snabbtangentsrutan när du vill ange en ny. Timeout: Skjutreglaget ställer in tidslängden innan timeout för läget Belysning. 5.9 Läsmiljö Beskrivning Översikt Med inställningarna för läsmiljön kan användaren ange färgtemperatur och luminans på Coronis Unitibildskärmar. 36 K SV DISPLAY CONTROLLER 09/12/2015

39 5. Funktioner i drivrutiner och programvara Bild 5-10 Bildskärmsstyrenheter som stöds Läsmiljön kan konfigureras på bildskärmarna MDMC när de drivs av en MXRT-x500 bildskärmsstyrenhet eller senare. Läsmiljön kan bara konfigureras på Coronis Uniti-bildskärmar som kalibrerats med QAWeb eller senare. Dessutom får systemet inte vara anslutet till QAWeb Server. Ställ in läsmiljön med QAWeb Agent om bildskärmen är ansluten till servern Användning Använda läsmiljön Konfigurera vitpunktens kromaticitet, omgivande ljus, färgkalibreringsmodell och kalibreringsluminans efter behov. När inställningarna har ändrats, kontrollerar QAWeb Agent om det finns kalibreringsfiler för de nya inställningarna. Om det gör det, hämtas kalibreringsdata till Coronis Uniti-bildskärmen vilket kan ta sekunder. Om det inte finns några kalibreringsfiler kommer bildskärmen att kalibreras vilket kan ta upp till 10 minuter. När läsmiljön ändras, visar kontrollpanelen för Barco-systeminställningarna att ändringar verkställs. Vänta tills systemet har verkställt ändringarna innan du använder läsmiljön Konfiguration Konfigurera läsmiljön Använd inställningarna i QAWeb: Inställningarna för läsmiljön inaktiveras på kontrollpanelen för Barco-systeminställningarna när detta är valt. Föreslå följande inställningar i QAWeb: Läsmiljön kan ändras när detta är valt. Kromaticitet för vitpunkt: Kan ställas in på ClearBase, BlueBase och Naturvit. Omgivningsljusets tillstånd: Väljer förväntat tillstånd för omgivande ljus baserat på läsrumsklass. SteadyColor-kalibrering: Väljer kalibreringsmodell på Coronis Uniti-bildskärmen. Luminans för vitt: Skjutreglaget ställer in kalibreringsluminans för bildskärmen Skärmdump Beskrivning Översikt Skärmdumpsfunktionen kopierar skrivbordet, inklusive de intuitiva arbetsflödesfunktionerna som till exempel SpotView, tillenbild. K SV DISPLAY CONTROLLER 09/12/

40 5. Funktioner i drivrutiner och programvara Bild 5-11 Bildskärmsstyrenheter som stöds Funktionen stöds på bildskärmsstyrenheterna MXRT-x400 och högre Användning Använda skärmdumpsfunktionen Skärmdumpsfunktionen aktiveras med en snabbtangent. Användaren kan välja att kopiera en bild av bildskärmen med markören till urklipp. Användaren kan också välja att kopiera en bild av varje bildskärm till en fil i PNG- eller PPM-format Konfiguration Konfigurera läsmiljön Snabbtangent: Klicka på Rensa när du vill ta bort en snabbtangent. Klicka på snabbtangentsrutan närduvillangeenny. Kopiera skärmdumpar till urklipp: Klicka när du vill kopiera skärmdumpar till urklipp. Utdatakatalog: Ange en måldestination här när du vill spara skärmdumpar som filer. Filformat: Med alternativknapparna kan du ange filformatet PNG eller PPM SingleView Beskrivning Översikt Med SingleView kan en Coronis Fusion-bildskärm användas som en bildskärm på skrivbordet i Windows och delningen i mitten elimineras. Bild 5-12 Bildskärmar som stöds SingleView stöds på alla Coronis Fusion-bildskärmar som drivs av en MXRT-x400 bildskärmsstyrenhet eller senare Användning Använda SingleView En knapp aktiverar SingleView på alla Coronis Fusion-bildskärmar och en annan knapp aktiverar Dual- View på alla bildskärmar. Snabbtangenter finns för båda åtgärderna. I SingleView kan vänster och höger sida vara på olika platser och en knapp kan växla mellan de två. 38 K SV DISPLAY CONTROLLER 09/12/2015

41 5. Funktioner i drivrutiner och programvara Konfiguration Konfigurera SingleView Aktivera SingleView-läge nu: Aktiverar läget SingleView på alla Coronis Fusion-bildskärmar. Växla vänster/höger: Med den här funktionen kan du korrigera feljusterade SingleView-bildskärmar en i taget. Aktivera DualView-läge nu: Aktiverar läget DualView på alla Coronis Fusion-bildskärmar. Snabbtangenter: Det finns separata snabbtangenter för aktivering av SingleView och DualView. Klicka på Rensa när du vill ta bort en snabbtangent. Klicka på snabbtangentsrutan när du vill ange en ny SmartCursor Beskrivning Översikt Funktionen Barco SmartCursor förhindrar att markören fastnar i kanterna på närliggande bildskärmar med olika storlekar. Bild 5-13 Bildskärmsstyrenheter som stöds SmartCursor stöds på alla system med bildskärmsstyrenheten MXRT-x400 och senare Användning Använda SmartCursor Användningen av SmartCursor visas i bild Tänk dig två punkter, A och B, på två bildskärmar med olika storlek. Utan SmartCursor kanmarköreninte flyttas åt vänster från punkt A utan att fastna i kanten. Med SmartCursor flyttas markören åt vänster från punkt A till punkt B. För symmetrins skull så visas markören vid punkt A igen när den flyttas åt höger från punkt B med SmartCursor. Bild 5-14 Flytta åt vänster från punkt A och åt höger från punkt B med SmartCursor. K SV DISPLAY CONTROLLER 09/12/

42 5. Funktioner i drivrutiner och programvara Konfiguration Konfigurera SmartCursor Aktivera: Klicka på den här kryssrutan när du vill aktivera eller inaktivera SmartCursor SoftGlow Beskrivning Översikt Barco Coronis Uniti-bildskärmen har stöd för SoftGlow. Det består av en arbetslampa som belyser skrivbordet och en vägglampa som sprider ett bekvämt omgivande ljus i läsrummet för att minska ögontrötthet. Ljusstyrkan för de båda lamporna kan konfigureras. Bild 5-15 Bildskärmsstyrenheter som stöds SoftGlow kan konfigureras på bildskärmarna MDMC när de drivs av en MXRT-x400 bildskärmsstyrenhet eller senare Användning Använda SoftGlow Uniti-lamporna ställs in på SoftGlow-inställningar när användaren har loggat in på Barco-bildskärmssystemet Konfiguration Konfigurera SoftGlow Arbetsbelysning och Väggbelysning: Använd skjutreglagen när du vill ställa in lampornas ljusstyrka. Klicka och ange 0 när du vill stänga av en lampa SpotView Beskrivning Översikt Funktionen SpotView möjliggör fokuserad observation vid avläsning genom att bilder utanför intresseområdet tonas ned och kontrasten inom intresseområdet förbättras. Funktionen SpotView Mag har 2x zoom inom intresseområdet för SpotView. 40 K SV DISPLAY CONTROLLER 09/12/2015

43 5. Funktioner i drivrutiner och programvara Bild 5-16 Bildskärmar och bildskärmsstyrenheter som stöds När en bildskärmsstyrenhet MXRT-x500 eller senare används kan SpotView aktiveras på utvalda Barco Coronis- och mammografiskärmar, bland annat MDCC-6330, MDCC-4330, MDCC-4230, MDMG-5221, MDMC och MDCG Användning Använda SpotView SpotView markerar ett område som du är intresserad av. Du väljer intresseområdet med Barco-pekplattan eller musen och en snabbtangent (standard: Control+Skift+X). Det markerade intresseområdet är kopplat till bildskärmar som stöds. SpotView förbättrar visningen genom att förstärka luminansen på bildskärmen. Förstärkningen stängs av efter en minuts kontinuerlig användning. SpotView Mag markerar ett intresseområde, förstärker luminansen och zoomar in 2x på området. Funktions styrs med Barco-pekplattan eller musen och en snabbtangent (standard: Control+Skift+Z). Håll ett finger på pekplattan för SpotView och aktivera/inaktivera SpotView Mag genom att trycka med ett annat finger. Det markerade intresseområdet är kopplat till bildskärmar som stöds. Intresseområdet centreras kring markörens position när SpotView aktiveras med en snabbtangent. Funktionen inaktiveras och endast markören visas om intresseområdet flyttas till en bildskärm som inte har stöd för funktionen. Intresseområdet begränsas till bildskärmar som har stöd för SpotView när du aktiverar SpotView med Barco-pekplattan Konfiguration Konfigurera SpotView Aktivera SpotView för följande bildskärmar: AllabildskärmarmedstödförSpotView visas i konfigurationsavsnittet. Klicka på kryssrutan när du vill aktivera funktionen på bildskärmen. Luminans utanför punkt: Med skjutreglaget ställer du in luminansen utanför intresseområdet på SpotView-aktiverade bildskärmar. SpotView-storlek och SpotView Mag-storlek: Skjutreglagen styr diametern på intresseområdena. Obs: Intresseområdets storlek anges i centimeter. Den synliga storleken varierar beroende på parallax, bildskärmsstorlekens avrundning och intresseområdets halvskugga. Det är inte avsett för exakta mätningar av kroppsdelar. Snabbtangenter: Det finns särskilda snabbtangenter för SpotView och SpotView Mag. Klicka på Rensa när du vill ta bort en snabbtangent. Klicka på snabbtangentsrutan när du vill ange en ny. K SV DISPLAY CONTROLLER 09/12/
