1 Dokumentslag Sida Rapport 1 (7) Företag Ersätter tidigare dokument Dokumentid Utgåva E.ON Elnät Sverige AB D Organisation Giltig fr o m Giltig t o m Anläggning Dokumentansvarig Sekretessklass Godkänt av Fredrik Roos Öppen Titel Kv Bollspelaren m fl inom Örja Östra, Landskrona, magnetfältsberäkning Sammanfattning I samband med ett planärende för kv. Bollspelaren m.fl. inom Örja Östra i Landskrona kommun har magnetfältsberäkning utförts avseende bidrag från E.ON Elnäts 2x130 kv-ledning, som passerar över planområdet. Det beräknade magnetfältsbidraget från denna ledning redovisas grafiskt i figur 2. För tolkning av diagrammet i figur 2 hänvisas till relevant avsnitt av rapporttexten. Ytterligare en 130 kv-kraftledning tillhörande E.ON Elnät passerar öster om planområdet. Magnetfältsbidraget från den ledningen har inte beräknats, eftersom det bedöms som försumbart på grund av det stora avståndet mellan denna ledning och aktuellt planområde. Bakgrund E.ON Elnäts ärendehandläggare Pernilla Winblad har i samband med en planärendehandläggning begärt beräkning av magnetfältsbidrag från E.ON Elnäts 130 kv-ledningar Mörarp-Landskrona, MRP-LKA ÖM, och Barsebäck- Landskrona, BBK-LKA ÖM, där de passerar över planområdet kv. Bollspelaren m.fl. inom Örja Östra i Landskrona kommun. Förutsättningar för beräkning På ett avstånd av ca 250 meter österut från planområdet passerar 130 kvledningen BBK-MRP, vars magnetfältsbidrag bedöms som försumbart på grund av det stora avståndet. Beräkning av 2x130 kv-ledningens sammanlagda magnetfältsbidrag har utförts i ett beräkningsprogram EAC, version 1.6, från STRI, avsett att beräkna magnetfält från kraftledningar. I beräkningen har medtagits inverkan endast från den dubbla 130 kv-ledningen MRP-LKA ÖM och BBK-LKA ÖM. Inverkan av topplinor har inte medtagits i beräkningen, vilket ger konservativt resultat. Marklutningen i det aktuella området har beaktats i beräkningsunderlaget. Den dubbla 130 kv-ledningen är vid beräkningen modellerade enligt ledningsdata från ritningar upptagna i förteckning i figur 3. I beräkningsprogrammet har för ledningens stolplägen använts koordinater som hämtats från E.ON Elnäts dokumentationssystem dppower. Belastningsdata avseende tiden för ledningen har tagits fram ur E.ON Elnäts driftdatasystem. Den aktuella ledningen ingår i regionnätet och har därför belastningsförhållanden som över tid kan medföra varierande strömstyrka samt skiftande matningsriktning.

2 E.ON Elnät Sverige AB Rapport 2 (7) För branscherna i ledningen har årsmedelvärden för skenbar ström beräknats till värden enligt nedanstående tabell 1. Då förutsättningarna inte medger att beräkningen utföres på sammanhörande värden för ledningsbranschernas respektive belastningsströmmar, har en förenklad beräkningsmetod använts: Vid beräkningen har valts den fasvinkelskillnad mellan medelbelastningsströmmarna i branscherna, som har gett högsta beräknade magnetfältsvärden. Tabell 1 Årsmedelvärden för skenbar ström Ledningsbransch Fack Ström 130 kv MRP-LKA ÖM LKAÖM130MRP 73 A 130 kv BBK-LKA ÖM LKAÖM130BBK 163 A Beräkningsresultat Det använda programmet beräknar den dubbla 130 kv-ledningens magnetfältsbidrag längs s.k. beräkningslinjer. Utifrån det från E.ON Elnäts handläggare erhållna dokumentet plankarta140519a3.pdf har beräkningslinjer fördelats längs med de aktuella ledningarna. På ett utsnitt från E.ONs karta i figur 1 anges ungefärligt beräkningslinjernas lägen med gröna heldragna linjer. Fem beräkningslinjer har definierats, betecknade BL1, BL2, BL3, BL4 och BL5. Startpunkten för resp beräkningslinje anges med en cirkel i änden av linjen. Beräkningslinjerna har höjden 1 meter över mark, löper horisontellt och är lagda vinkelrätt mot kraftledningen. Beräkningslinjernas lägen har bestämts utgående från koordinater som hämtats från E.ON Elnäts dokumentationssystem dppower. Beräkningslinjerna betecknade BL1 och BL5 har utsträckning endast i positiv riktning (endast plusvärden för avståndet från ledningens mittlinje), medan BL2, BL3 och BL4 har såväl negativ som positiv utsträckning (både minus- och plusvärden för avståndet från ledningens mittlinje). Kraftledningens läge i området återges i E.ON Elnäts dokumentation med en viss osäkerhet. I beräkningsresultatet angivna avstånd refererar därför till kraftledningens faktiska läge och till avstånd från dess faktiska mittlinje. Mittlinjen löper mitt emellan ledningens stolpar. Resultatet av beräkningen finns återgivet i diagram i figur 2. Diagrammet visar på vertikalaxeln årsmedelvärdet av den dubbla 130 kv-ledningens beräknade magnetfältsbidrag, uttryckt i µt (mikrotesla) och för höjden 1 m över mark. De fem beräkningslinjernas värden återges i diagrammet med var sin kurva. Diagrammet visar på horisontalaxeln avståndet i horisontalled från mittlinjen av den dubbla 130 kv-ledningen, uttryckt i m (meter). Den dubbla 130 kvledningens yttersta linor befinner sig ca 6 meter på vardera sidan om ledningens mittlinje.

3 E.ON Elnät Sverige AB Rapport 3 (7) Tolkning av resultat Figur 1 innehåller en karta som utvisar beräkningslinjernas ungefärliga lägen. Diagrammet i figur 2 läses så här: 1. Välj beräkningslinje i figur 1 (BL1 BL5). 2. Hitta i diagrammet den kurva som har den valda beräkningslinjens beteckning. 3. Välj önskat avstånd längs beräkningslinjen, räknat från beräkningslinjens korsning med ledningens mittlinje och med beaktande av plus- och minusriktning. 4. Leta i diagrammets vågräta axel upp det valda avståndet med tecken. 5. Gå från denna avståndssiffra rakt uppåt i diagrammet till den valda kurvan. 6. Gå rakt ut till vänster från denna punkt på kurvan till diagrammets lodräta axel och avläs det beräknade årsmedelvärdet av ledningens magnetfältsbidrag. Exempel 1: 1. En punkt ca +60 meter från beräkningslinjens BL2 korsning med ledningens mittlinje väljes, ungefär motsvarande läget för byggnadssymbolen i kartan figur 1 strax ovanför texten Segelflygaren. 2. I diagrammet startar man vid siffran +60 på den vågräta axeln och går rakt upp till röd kurva (BL2.) 3. Från träffpunkten på röd kurva går man rakt till vänster ut till den lodräta axeln. 4. På den lodräta axeln avläses värdet ca 0,06 µt (mikrotesla). För den valda punkten längs beräkningslinjen BL2 är det beräknade årsmedelvärdet av magnetfältsbidraget från kraftledningen alltså ca 0,06 mikrotesla. Exempel 2: 1. En punkt ca -100 meter från beräkningslinjens BL3 korsning med ledningens mittlinje väljes, ungefär motsvarande läget där beräkningslinjen korsar symbolen för vägmitt strax ovanför texten Bollspelaren. 2. I diagrammet startar man vid siffran -100 på den vågräta axeln och går rakt upp till gul kurva (BL3). 3. Från träffpunkten på gul kurva går man rakt till vänster ut till den lodräta axeln. 4. På den lodräta axeln avläses värdet ca 0,025 µt (mikrotesla). För den valda punkten längs beräkningslinjen BL3 är det beräknade årsmedelvärdet av magnetfältsbidraget från kraftledningen alltså ca 0,025 mikrotesla. Förbehåll Beräknade värden i denna rapport gäller endast för den angivna platsen och endast under i övrigt angivna förutsättningar, däribland särskilt angivet vinkelvillkor för

4 E.ON Elnät Sverige AB Rapport 4 (7) belastningsströmmarna. Rapportens innehåll får inte användas för att bedöma magnetfältsnivåer på andra platser eller under andra förutsättningar. I rapporten angivna beräknade nivåer är årsmedelvärden för ledningens magnetfältsbidrag, vilket vid beräkningen utgår från årsmedelvärden av belastningsströmmarna i de specificerade ledningsbranscherna. Ledningens momentana magnetfältsbidrag på den angivna platsen varierar över tiden, eftersom ledningens belastningsströmmar varierar över tiden och kan anta såväl högre som lägre värden än de beräknade årsmedelvärdena. På platsen uppmätta värden kan således avvika från de beräknade årsmedelvärdena. De i rapporten angivna beräknade värdena avser endast magnetfältsbidraget från den specificerade ledningen. I verkligheten kan utöver den specificerade ledningen förekomma andra magnetfältskällor. Bidrag från sådana magnetfältskällor kan påverka magnetfältsnivån på platsen och således resultatet av mätningar på platsen. I det aktuella ärendet gäller speciellt följande: I områden med tät ansamling av industriell verksamhet kan magnetfältsbidragen från distributionsnätet på platsen ha en styrka väl i paritet med bidragen från avlägsna regionnätsledningar. Beräkningen är baserad på bästa möjliga vetande om de förutsättningar som rådde vid beräkningstillfället, t ex senast tillgängliga siffror för årsmedelström. Årsmedelströmmen för en ledning varierar från ett år till ett annat och beror på förbruknings- och produktionsförhållandena under det aktuella året. Dessutom kan om- och utbyggnad av elnätet, samt ändring av normalt kopplingsläge påverka en lednings årsmedelström.

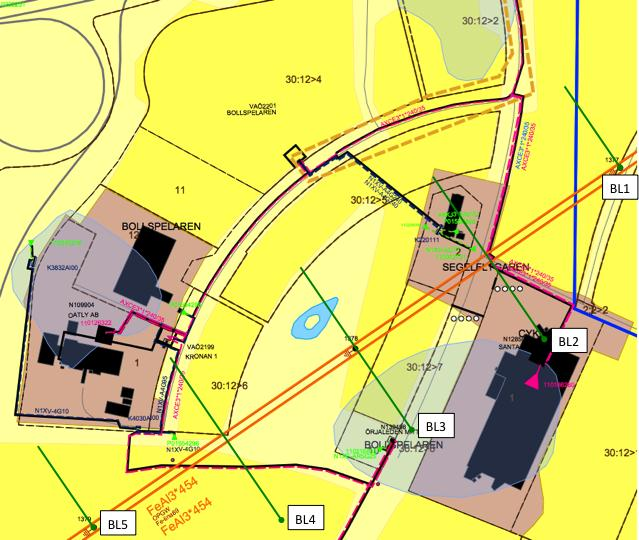

5 E.ON Elnät Sverige AB Rapport 5 (7) Figur 1 Utsnitt från karta

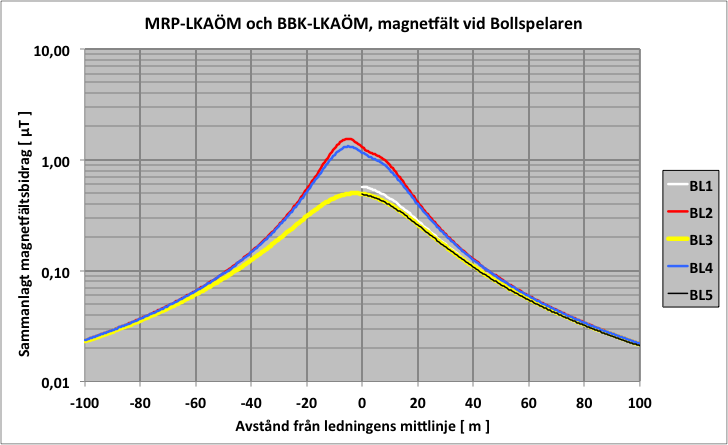

6 E.ON Elnät Sverige AB Rapport 6 (7) Figur 2 Diagram

7 E.ON Elnät Sverige AB Rapport 7 (7) Figur 3 Ritningsförteckning (i förtydligande syfte finns före ritningsnumren en beskrivande text, som ska utelämnas vid sökning i arkivet) MRP-LKAÖM datablad bl 2 MRP-LKAÖM skruvningsschema MRP-LKAÖM plan- och profilkarta bl 11 MRP-LKAÖM plan- och profilkarta bl 12 MRP-LKAÖM plan- och profilkarta bl 13:10 MRP-LKAÖM plan- och profilkarta bl 13:20 MRP-LKAÖM materiellista bl 5 MRP-LKAÖM materiellista bl 6 MRP-LKAÖM stolpritning MRP-LKAÖM stolpritning MRP-LKAÖM stolpritning MRP-LKAÖM stolpritning MRP-LKAÖM stolpritning BBK-LKAÖM datablad BBK-LKAÖM skruvningsschema BBK-LKAÖM plan- och profilkarta bl 18 BBK-LKAÖM plan- och profilkarta bl 19 BBK-LKAÖM materiellista bl 6 BBK-LKAÖM stolpritning BBK-LKAÖM stolpritning BBK-LKAÖM stolpritning
