1 Adobe Illustrator CS2 Grundkurs

2 Innehållsförteckning Illustrator CS2 Grundkurs 1 Färg och grafik... 1 Bildskärmens upplösning...2 Upplösning i punktuppbyggda bilder...2 Skrivarupplösning... 4 Upplösning för utskrift av vektorgrafik...6 Färghantering i Illustrator...6 Inställningar...7 Arbetsfärgrymder... 8 Färgmodeller...9 RGB...9 CMYK...9 NMI...10 Tryckbarhetsvarning...10 Gråskala...10 Dekorfärger Inställningar...11 Allmänna inställningar...13 Inställningar: Text...16 Inställningar för Enheter och visningsprestanda...17 Inställningar för Stödraster och stödlinjer...17 Inställningar för Smarta stödlinjer...18 Inställningar för avstavningsalternativ Arbetsytan Verktygspaletten...22 Paletter...25 Gömma paletter...26 Snabbmenyer...26 Välkomstskärm...26 Hjälpfunktionen...27 Visningsalternativ Ritverktygen...29 Rita figurer...29 Omforma ritade figurer...31 Ovaler, cirklar, polygoner och stjärnor Ovalverktyget...32 Polygonverktyget...32 Stjärnverktyget...33 Raka linjer...34 Bågverktyget...34 Spiralverktyget...35 Stödraster Markera objekt...37 Markeringsverktyg...37 Direktmarkeringsverktyget, den vita pilen...39 Gruppmarkeringsverktyget...42 Markering med lassoverktyget Markering med trollstaven...45 Trollstavens dialogruta Markeringsramen Markering med menykommandon...49 Gömma markeringar...50 Ändra fyllningsfärg...51 Låsa markeringar...52 Spara markeringar Linjer och fyllningar...53 Färg på linjer...56 Fyllningar Lägga till egna färger i paletten Färgrutor...61 Övertoning...63 Ändra övertoning...65 Ändra skjutreglagens inbördes ordning...66 Byta färger i en övertoning...67 Lägga till färger i en övertoning Övertoningsverktyget...69 Färdiga färgrutor och övertoningar...70 Pipett och mått...71 Mått...72 Mönster...73 Paletten Grafikformat...75 Läsa in format...75 Egna format...78 Paletten Utseende...79 Sortera objekt Penseln...83 Ändra penselformer...85 Skapa egna penslar...87 Penseldrag på figurer...89 Spridningspenslar...89 Skandinaviska Databöcker AB Illustrator CS2 Grundkurs

3 8 Vektorgrafik...90 Bézierkurvor...91 Pennan...92 Ritstiftsverktygen...94 Lägga till ankarpunkter Ta bort ankarpunkter Mjuka punkter och hörnpunkter Justera banor (segment) Ändra form på delbana Dela banor Skalpellen Verktyget spegla samt förena banor Grafikformat Förenkla banor Övergång Övergångar inom objekt Omforma objekt Rotera objekt Rotera ett objekt fyllt med mönster Rotera och kopiera Spegla objekt Skalförändra Skeva Ändra form Omforma fritt Masker och stansade banor Lägga till objekt till en maskerad teckning Stansade banor Ordna objekt Fördela objekt Banhanteraren Skapa kontur av teckning Flytande objekt Verktyget Virvel Verktyget Snörp ihop Verktyget Bukta ut Verktyget Uddig Verktyget Kristallisera Verktyget Skrynkla Text Lodrät text Text i figur Koppla textblock Rader och kolumner Justera text Text längs bana Typografiska finesser Baslinjen Styckepaletten Figursättning Konturlinjer på text Textmasker Format på text Ersätta typsnitt Stavning Pipetten på text Inställningar för Pipetten Symboler Spreja symbol Flytta runt symbol Ange storlek för symbol Snurra symbol Tona symbol Genomlys symbol Styla symbol Läsa in symboler Göra egna symboler Symboler som mönster Nättoning Stödraster och stödlinjer Smarta stödlinjer Stödraster Verktyg för stödraster Diagram Diagramsymboler Lager Grunderna i lagerhantering Flytta objekt mellan lager Illustrator CS2 Grundkurs Skandinaviska Databöcker AB

4 Underlager och lagergrupper Lagerövning Gruppera objekt och frigör till lager Urklippsmask Filter och effekter Skugga Förvräng/Snörp ihop och Bukta ut Filter och Effekt/Förvräng/Specialjämka Filter/Skapa/Skärmärken Övriga filter/effekter Slarva till Överstrålning Omslag Makron Lägga till makron Egna makron Dialogrutor i makron Spara dokument Exportera teckningar Spara för webben Segment Optimera segment Bildscheman Tänk på när du sparar för webben! Färger på webben Utskrifter Dela upp utskrifter Sakregister Skandinaviska Databöcker AB Illustrator CS2 Grundkurs

5 2 Inställningar Innan du börjar arbeta i Illustrator är det en del inställningar som du ska göra. Den första inställningen är att bestämma hur stort papper du vill arbeta på. Vanligen den pappersstorlek du har i skrivaren. 1. Starta Illustrator. Stäng välkomstdialogrutan om den öppnas. 2. Välj Arkiv/Nytt. Detta gör du för att lägga ett papper på arbetsytan. Nedanstående dialogruta visas alltid när du begär Arkiv/Nytt. I denna dialogruta bestämmer du storleken på papperet. Antingen anger du en standardstorlek vid Storlek eller skriver in egna mått vid Bredd respektive Höjd. Du bestämmer också om papperet ska stå upp eller ligga ner vid Orientering. Du väljer även färgläge, CMYK om dokumentet ska tryckas eller RGB om det ska visas på bildskärm eller skrivas ut på t.ex. bläckstråleskrivare eller laser. 3. Låt de förvalda värdena stå och klicka på knappen OK. Skandinaviska Databöcker AB Illustrator CS2 Grundkurs 11

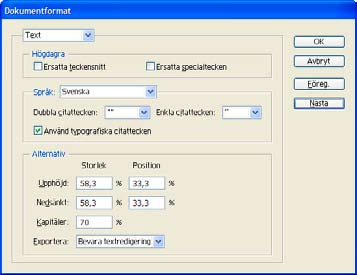

6 4. Välj Arkiv/ Dokumentformat. Här har du möjlighet att ändra de uppgifter du accepterade i den första dialogrutan under punkt 3 ovan. Det största dokument du kan ha är ungefär cm, vilket är ett rätt stort papper. I rutan Enheter anger du vilken måttenhet du vill använda. Visa bilder i konturläge tar bort all färg och visar enbart bildens konturer, se exempel här bredvid. 5. Klicka på knappen Nästa. Nedanstående dialogruta för text visas. I denna dialogruta ställer du in om du vill att ev. ersatta teckensnitt/specialtecken framhävs. Lämpligt är att ange vilket språk du avser att använda liksom vilken typ av citattecken du vill ha. Rutan Använd typografiska citattecken ska naturligtvis markeras. I rutan Alternativ kan du ändra storlek på upphöjda/nedsänkta tecken, deras position samt storleken på kapitäler. Ändra ingenting i alternativrutan! 6. Klicka på knappen Nästa. Dialogrutan för Genomskinlighet visas. Se nästa sida. 12 Illustrator CS2 Grundkurs Skandinaviska Databöcker AB

7 Här anger man storlek och färg på stödraster. Använder du färgat papper kan du Simulera pappersfärgen genom att klicka på den översta färgrutan varvid Färgväljaren visas. Genom att klicka på knappen Anpassa... visas dialogrutan nedan till höger. Här anger du önskad upplösning, samt balansen mellan vektor/rastergrafik. Med reglaget längst till höger (Vektorer 100) behandlas allting i dokumentet som vektorer. Med reglaget längst till vänster (Vektorer 0) rastereras allt i dokumentet vilket medför snabbare utskrift men med lägre kvalitet. Du kan även välja att göra text/streck till konturer. 7. Klicka på knappen Avbryt och sedan OK. Inställningarna för dokumentet är nu klara. Allmänna inställningar Alla övriga inställningar för Illustrator CS2 hittar du under Redigera/ Inställningar. Bredvidstående meny visas. Här ställer du in hur du vill ha din personliga arbetsmiljö i Illustrator. Nedan visas de vanligaste inställningarna men du ställer givetvis in dem som du vill ha det. Skandinaviska Databöcker AB Illustrator CS2 Grundkurs 13

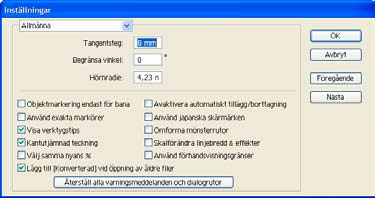

8 OBS! De inställningar du gör med ett papper på bordet gäller enbart detta dokument. Vill du att dina inställningar ska gälla alla dokument i fortsättningen gör du inställningarna med tomt redigeringsbord dvs. inget papper på bordet. 1. Välj Redigera/Inställningar/Allmänna. Dialogrutan nedan visas. Det kan vara svårt att flytta ett markerat objekt exakt med musen, det är betydligt lättare att använda piltangenterna. I rutan Tangentsteg ställer du in hur mycket objektet ska flyttas för varje knapptryckning på någon av piltangenterna. Jag föredrar 1 millimeter men du väljer själv. Vill du ange avståndet i punkter går det bra om du ändrar via Redigera/Inställningar/Allmänna och sedan ändra till Enheter och visningsprestanda där det i bilden ovan står Allmänna. Du kan använda ett värde mindre än 1 millimeter om du vill. Begränsa vinkel innebär att allt du gör, efter att ha ändrat i denna ruta, kommer att luta i den vinkel från horisontalplanet du angett. Se höger. I exemplet till höger har jag angett 30 o och därefter ritat en kvadrat och skrivit in en text. Allt lutar med 30 o vinkel. Kan vara mycket användbart om man t.ex. har en lutande logotyp. Hörnradie innebär helt enkelt hur pass runda hörnen ska bli när du ritar en rektangel med rundade hörn. Låt grundinställningen vara tills vidare. Det finns enklare sätt att ändra hörnradien på än via denna inställningsruta. I dialogrutans nedre del finns ett antal alternativ som kan väljas genom att man bockar för dem. 14 Illustrator CS2 Grundkurs Skandinaviska Databöcker AB

9 Objektmarkering endast för bana innebär, om alternativet inte är förbockat, att du kan markera ett objekt genom att klicka var som helst inom objektet. Har du detta alternativ markerat måste du klicka på ett bansegment eller ankarpunkt för att markera objektet. Vad bansegment och ankarpunkt är framgår längre fram i boken. Använd exakta markörer visar det valda verktyget som ett kryss istället för en bild av det verktyg du använder. Det är bättre att i början använda verktygssymbolerna. Vill du ändå få fram exakta markörer vid något tillfälle, trycker du bara ned tangenten CAPS LOCK. Exakt markör Verktygsmarkör Visa verktygstips innebär att om du håller muspekaren ett ögonblick över en verktygsknapp visas verktygets namn samt dess snabbkommando. Låt detta alternativ vara förbockat tills du blivit ordentligt van vid Illustrator. Kantutjämnad teckning visar streck och linjer jämnare på skärmen. Vill du ha samma styrka (ton) på alla färger i din teckning markerar du rutan Välj samma nyans %. (Det är det sällan man vill...) Avaktivera automatiskt tillägg/borttagning gör att inga ankarpunkter läggs till eller tas bort automatiskt. Illustrator kommer automatiskt att ta fram Lägg till ankarpunktverktyget/ta bort ankarpunktverktyget när programmet tror att du behöver dem. Japanska skärmärken skapar små märken som visar hur teckningen ska skäras på det sätt som de är vana vid i Japan. Omforma mönsterrutor innebär att om ett objekt som är fyllt med ett mönster roteras, roteras också mönstret. Om denna ruta inte är markerad kommer mönstret att stå kvar, se figurerna nedan. Figur 1. Omforma mönsterrutor är ej förbockat. Mönstret står stilla. Figur 2. Omforma mönsterrutor är förbockat. Även mönstret roteras. Skandinaviska Databöcker AB Illustrator CS2 Grundkurs 15

10 Skalförändra linjebredd och effekter innebär, om det är förbockat, att t.ex linjen som omger ett objekt skalas. Se figurerna nedan. Alternativet Skalförändra är ej förbockat. Den stora cirkeln behåller den lilla cirkelns linjetjocklek även efter förstoring. Inställningar: Text 2. Klicka på knappen Nästa. Alternativet Skalförändra är förbockat. Cirkelns linjetjocklek ökas när den förstoras. Storlek/radavstånd innebär hur stort avståndet mellan raderna blir, mätt i punkter, när du använder kortkommandona ALT+upp-pil respektive ALT+nerpil (Option+pil för Mac). Baslinjeförskjutning anger hur många punkter du flyttar baslinjen uppåt eller nedåt med snabbkommandona ALT+SHIFT+upp-pil respektive ALT+SHIFT+nerpil (Option+Shift+pil för Mac). Spärra/knip anger hur mycket bokstäverna spärras respektive sätts tätare (knipning) varje gång du använder snabbkommandona ALT+vänsterpil respektive ALT+högerpil (Option+pil för Mac). Benämningen em är breddmåttet på bokstaven stora M; 1000 em är alltså lika med bredden av M. Simulera innebär att texten under angivet värde simuleras (visas som xxxxxxxx) på bildskärmen. Har du en bra bildskärm kan du gott sätta 4 punkter här. Textobjektmarkering endast för bana bör du alltid ha avmarkerat såvida du inte vill markera texten från dess baslinje. 16 Illustrator CS2 Grundkurs Skandinaviska Databöcker AB
