Bilaga M Inledning

Transkript

1 Samrådsredogörelse Kompletterande samråd 2015 Förnyelse av nätkoncession för befintlig ledning TL133 mellan Tibro och Sventorp, Tibro kommun och Skövde kommun, Västra Götalands län Bilaga M Inledning 1.1 Bakgrund Vattenfall Eldistribution AB (nedan kallat Vattenfall) ansökte 1998 om förnyelse av nätkoncession för befintlig 40 kv-ledning, TL133, mellan stationerna Tibro och Sventorp i Tibro och Skövde kommuner. År 2006 planerade Vattenfall för en ny parallell ledning mellan Tiåsen (väster om Tibro) och Sventorp. För att kunna ansluta den nya ledningen till stationen i Sventorp behövde ledningen markförläggas ca 200 m närmast stationen. Detta innebar att även att den befintliga ledningen behövde byggas om en kortare sträcka. Vattenfall planerade att dels markförlägga, dels flytta den befintliga luftledningen ca 350 meter. För att inte få två ärenden gällande samma ledning, önskade Ei en uppdatering av ansökan från 1998, omfattande förändringen på TL133 närmast stationen i Sventorp. Vattenfall lämnade in en ny ansökan 2008 för både förnyelse av befintlig koncession samt ansökan om ny koncession för flytt och kablifiering av befintligt luftledning vid Sventorp. På grund av ändrade förutsättningar i området har Vattenfall beslutat att inte bygga den nya parallella ledningen. Som en följd av detta planerar Vattenfall att behålla befintlig ledning vid Sventorp som luftledning. Innan Ei, som handlägger ärendet, kan fatta beslut angående förnyelse av nätkoncession för linje för den befintliga ledningen, måste ärendet kompletteras genom att bl a ett nytt samråd genomförs avseende den del av ansökan som ändrats. Ansökan ska således avse förlängd nätkoncession för den existerade ledningen, på sträckan Tibro-Sventorp, enligt koncession med anläggningsnummer 403 AYL, utan de ändringar som ursprungligen yrkats i ansökan. Pöyry Sweden AB har i uppdrag att bistå Vattenfall med ansökan om nätkoncession för linje och med den komplettering av ansökan som detta samråd avser. 1.2 Ärendet Ansökan om förlängning av koncession för linje har ändrats till att avse den befintliga sträckningen. Planerad kablifiering och flytt av luftledningen vid stationen i Sventorp kommer inte att genomföras. Den befintliga ledningen planeras istället att även i fortsättningen ansluta till stationen i Sventorp, som luftledning, i nuvarande sträckning och utförande. Inneliggande ansökan kommer därför att kompletteras med den ändring som Ei har begärt. Den redan framtagna miljökonsekvensbeskrivningen (MKB:n) behöver uppdateras/kompletteras. Som ett led i framtagandet av kompletteringarna till MKB:n genomför Vattenfall nu ett nytt samråd enligt 6 kap 4 miljöbalken med Länsstyrelsen, Skövde kommun samt fastighetsägare och andra som är direkt berörda av den befintliga ledningssträckningen närmast Sventorp. Detta samråd omfattar ca 350 m luftledning öster om stationen vid Sventorp, se bifogad karta i Bilaga 1. Syftet med ledningen är att mata el från stationen OT76 Tibro till stationen TT1333 Sventorp och vidare ut till lokalnätet i området. 1

2

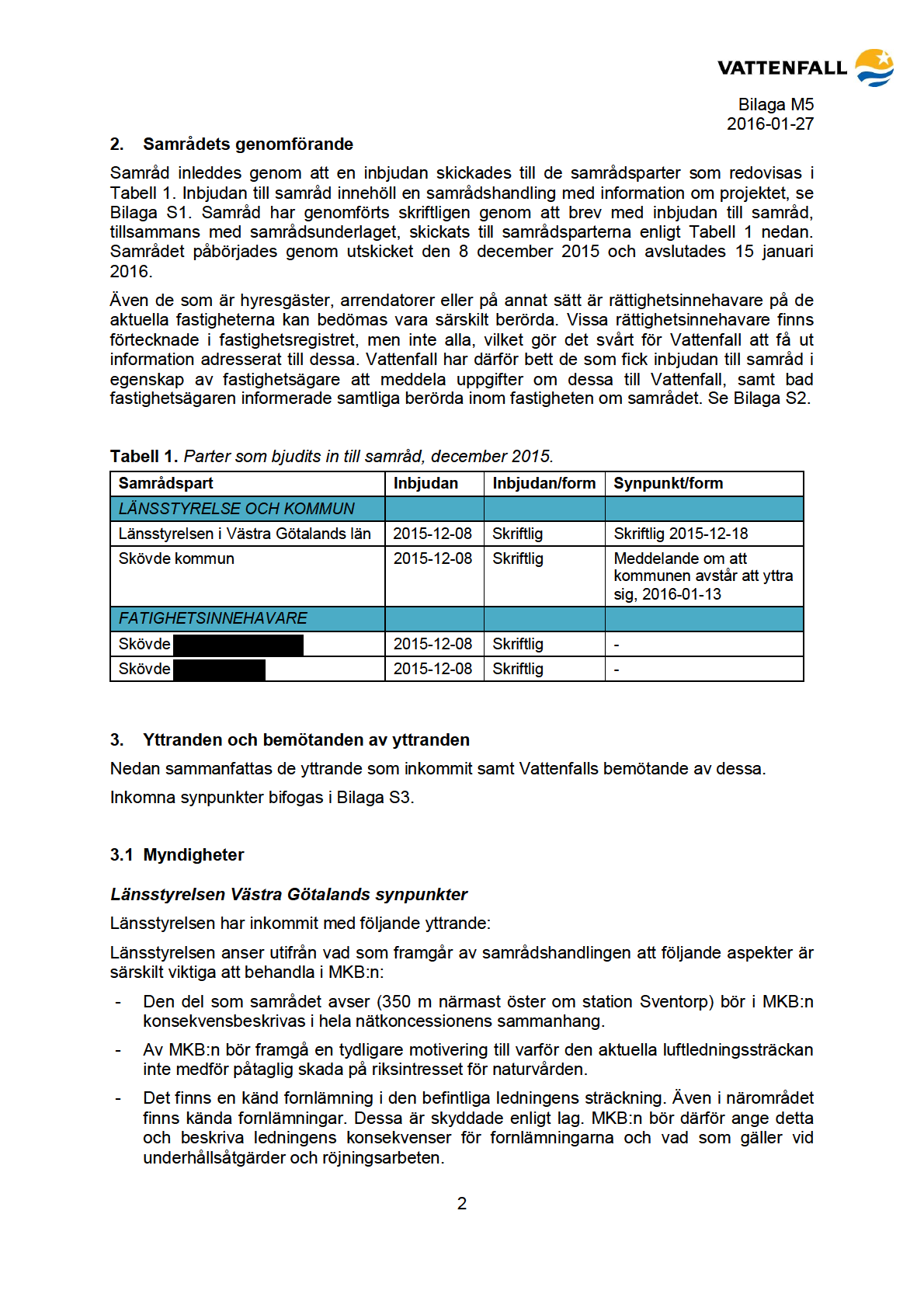

3 Vattenfalls bemötande Bilaga M MKB:n kommer att beskriva konsekvenserna för förnyelse av nätkoncession för hela ledningssträckningen. - Ledningen är befintlig och den planeras att stå kvar i nuvarande sträckning och utförande. Ledningen, som byggdes i början av 1960-talet, går över både åker- och skogsmark. Där det finns en skogsgata sker återkommande röjning. Det finns studier som visar att kraftledningsgator kan ha en positiv inverkan på naturmiljön, att vegetationen tenderar att vara artrikare i en kraftledningsgata än i omgivande miljöer, främst beroende på att ljuskänsliga växter får förbättrande livsvillkor. Hjortdjur, som älg och rådjur, utnyttjar kraftledningsgatorna som födobiotoper i mycket stor utsträckning. Ledningen är trädsäker vilket betecknar en kraftledning vars ledningsgata även kantträd i sidoområdet röjs så att träd eller buskar inte kan nå närmare än angivet säkerhetsavstånd fram till nästa röjning (röjningsintervall är 8 år eller mer). Röjning utföres inom hela skogsgatans bredd. I detta fall är skogsgatan 40 meter. Innan den återkommande underhållsröjningen påbörjas samråder Vattenfall., enligt MB 12:6, med länsstyrelsen där det finns skyddade områden. Ledningen har funnits under lång tid och kan ses som en del i landskapet. Ledningen hade funnits på plats långt innan riksintresset för naturvård inrättades. Med bakgrund av ovanstående görs den bedömningen att ledningen inte gör någon påtaglig skada i riksintresset. Detta kommer att beskrivas i MKB:n. - Det finns en känd fornlämning (se Figur 5 i Bilaga S1 till denna samrådsredogörelse) i närheten av den ledningssträckning som samrådet avser. Innan återkommande underhållsröjning påbörjas samråder Vattenfall med länsstyrelsen. Eventuella nyupptäckta fornlämningar, i samband med drift och underhåll av ledningen, kommer att anmälas till länsstyrelsens kulturmiljöenhet. Att behålla luftledningen i befintlig sträckning bedöms inte innebära några konsekvenser för kulturmiljön. Detta kommer att beskrivas i MKB:n. Bilagor: Bilaga KS1 Samrådsunderlag Bilaga KS2 Exempel på inbjudan till samråd fastighetsägare Bilaga KS3 Länsstyrelsens yttrande 3

4 Samrådsunderlag Förlängning av nätkoncession för linje för befintlig 40 kv-ledning mellan Tibro och Sventorp, Tibro och Skövde kommuner, Västra Götalands län Ansökan om förlängning av linjekoncession enligt ellagen December 2015

5 Samrådsunderlag Förlängning av nätkoncession för linje för befintlig 40 kv-ledning mellan Tibro och Sventorp, Tibro och Skövde kommuner, Västra Götalands län INNEHÅLLSFÖRTECKNING 1 PROJEKTORGANISATION OCH FORMALIA INLEDNING Bakgrund och förutsättningar Ärendet Lagstiftning Prövningsprocess Samråd och information Kompletterande samråd Beslut om betydande miljöpåverkan Gällande tillstånd PROJEKTBESKRIVNING Lokalisering och alternativ Befintlig sträckning närmast station Sventorp - Huvudalternativ Alternativ sträckning Nollalternativ Teknik Luftledning Framtida underhåll och teknik KOMMUNALA PLANER Tibro kommun Skövde kommun FÖRUTSEDD MILJÖPÅVERKAN Skyddade områden Landskapsbild Naturmiljöområden Kulturmiljöområden Friluftsliv Markanvändning, boendemiljö Elektriska och magnetiska fält BILAGOR: 1. Översiktskarta Befintlig ledningssträckning SAMRÅDSUNDERLAG 1 (13) Vattenfall Eldistribution AB

6 1 PROJEKTORGANISATION OCH FORMALIA Miljö- och tillståndshandläggare Pöyry Sweden AB: Handläggare för samrådsunderlag och mottagare av handlingar: Tel. Pöyry Sweden AB Box Göteborg Besöksadress: Gullbergs Strandgata 8 Handläggare GIS: Uppdragsnummer Pöyry: 8HX Beställare och verksamhetsutövare Vattenfall Eldistribution AB: Ägarrepresentant: Tel. Vattenfall Eldistribution AB Anläggningen och projektet: Platsnamn: Län Kommun: 40 kv-ledning TL133 vid Sventorp Västra Götalands län Tibro och Skövde kommuner SAMRÅDSUNDERLAG 2 (13) Vattenfall Eldistribution AB

7 2 INLEDNING 2.1 Bakgrund och förutsättningar Vattenfall Eldistribution AB (nedan kallat Vattenfall) ansökte 1998 om förnyelse av nätkoncession för befintlig 40 kv-ledning, TL133, mellan stationerna Tibro och Sventorp i Tibro och Skövde kommuner. År 2006 planerade Vattenfall för en ny parallell ledning mellan Tiåsen (väster om Tibro) och Sventorp. För att kunna ansluta den nya ledningen till stationen i Sventorp behövde ledningen markförläggas ca 200 m närmast stationen. Detta innebar att även att den befintliga ledningen behövde byggas om en kortare sträcka. Vattenfall planerade att dels markförlägga, dels flytta den befintliga luftledningen ca 350 meter. För att inte få två ärenden gällande samma ledning, önskade Ei en uppdatering av ansökan från 1998, omfattande förändringen på TL133 närmast stationen i Sventorp. Vattenfall lämnade in en ny ansökan 2008 för både förnyelse av befintlig koncession samt ansökan om ny koncession för flytt och kablifiering av befintligt luftledning vid Sventorp. På grund av ändrade förutsättningar i området har Vattenfall beslutat att inte bygga den nya parallella ledningen. Som en följd av detta planerar Vattenfall att behålla befintlig ledning vid Sventorp som luftledning. Innan Ei, som hanlägger ärendet, kan fatta beslut angående förlängning av nätkoncession för linje för den befintliga ledningen, måste ärendet kompletteras genom att bl a ett nytt samråd genomförs avseende den del av ansökan som ändrats. Ansökan ska således avse förlängd nätkoncession för den existerade ledningen, på sträckan Tibro-Sventorp, enligt koncession med anläggningsnummer 403 AYL, utan de ändringar som ursprungligen yrkats i ansökan. Pöyry Sweden AB har i uppdrag att bistå Vattenfall med ansökan om nätkoncession för linje och med den komplettering av ansökan som detta samråd avser. 2.2 Ärendet Ansökan om förlängning av koncession för linje har ändrats till att avse den befintliga sträckningen. Planerad kablifiering och flytt av luftledningen vid stationen i Sventorp kommer inte att genomföras. Den befintliga ledningen planeras istället att även i fortsättningen ansluta till stationen i Sventorp, som luftledning, i nuvarande sträckning och utförande. Inneliggande ansökan kommer därför att kompletteras med den ändring som Ei har begärt. Den redan framtagna miljökonsekvensbeskrivningen (MKB:n) behöver uppdateras/kompletteras. Som ett led i framtagandet av kompletteringarna till MKB:n genomför Vattenfall nu ett nytt samråd enligt 6 kap 4 miljöbalken med Länsstyrelsen, Skövde kommun samt fastighetsägare och andra som är direkt berörda av den befintliga ledningssträckningen närmast Sventorp. Detta samråd omfattar ca 350 m luftledning öster om stationen vid Sventorp, se Figur 1 och bifogad karta i Bilaga 1. Syftet med ledningen är att mata el från stationen OT76 Tibro till stationen TT1333 Sventorp och vidare ut till lokalnätet i området. SAMRÅDSUNDERLAG 3 (13) Vattenfall Eldistribution AB

8

9 Figur 2. Prövningsprocessen från samråd till beslut för nätkoncession för linje. Enligt Ellagen (1997:857) ska en miljökonsekvensbeskrivning (MKB) ingå i ansökan om linjekoncession. Innan en MKB kan upprättas ställer Miljöbalken (1998:808) bl.a. krav på att den som vill bygga en elledning ska samråda med Länsstyrelsen, tillsynsmyndigheten och de enskilda som kan antas bli särskilt berörda. Samrådet ska beröra verksamhetens lokalisering, omfattning, utformning och förutsedd miljöpåverkan. Ansökan prövas av Energimarknadsinspektionen (Ei), som skickar ut den på remiss till berörda myndigheter och andra sakägare, såsom de fastighetsägare som berörs av ledningssträckningen. Efter att eventuella yttranden inkommit från myndigheter och andra sakägare beslutar Energimarknadsinspektionen (EI) om nätkoncession för linje kan beviljas eller inte. Tillståndet som erhålls gäller i regel tillsvidare Samråd och information 6 kapitlet 4 miljöbalken (1998:808) ställer krav på att den som vill bygga, driva och nyttja en ledning ska samråda med länsstyrelse, tillsynsmyndighet och enskilda som kan bli särskilt berörda. Efter samrådet sammanställs alla synpunkter i en samrådsredogörelse som skickas till Länsstyrelsen för beslut om verksamheten kan antas nedföra betydande miljöpåverkan eller inte. Om Länsstyrelsen beslutar att ledningen kan antas medföra betydande miljöpåverkan ska samråd ske även med en vidare krets, dvs. med övriga statliga myndigheter, de kommuner, den allmänhet och de organisationer som kan antas bli berörda. Vid samråd informerar Vattenfall om projektet och ger berörda möjlighet att lämna synpunkter avseende befintlig ledningssträckning. Vattenfall samråder härmed enligt 6 kap 4 Miljöbalken avseende den del av ansökan som ändrats Kompletterande samråd Vattenfall genomförde samråd under februari 1998 med Länsstyrelsen i Västra Götaland, Skövde kommun och Tibro kommun gällande förlängning av nätkoncession för hela sträckan mellan Tibro och Skövde. Vattenfall genomförde sedan ett samråd från mars till juni 2006 för sträckan som planerades att kablifieras och delvis flyttas, närmast station Sventorp. Kablifieringen och flytten av luftledningen vid Sventorp var en följd av att Vattenfall planerade att rasera befintlig ledning mellan Sventorp och Skövde samt uppföra en parallell ledning från Tiåsen, strax väster om Tibro, fram till Sventorp. Vattenfall har nu beslutat att inte bygga den planerade parallella ledningen vilket medför att ombyggnaden av den befintliga 40 kvledningen, TL133, inte heller kommer att genomföras. Däremot kommer rasering av ledningen mellan Sventorp och Skövde att ske. SAMRÅDSUNDERLAG 5 (13) Vattenfall Eldistribution AB

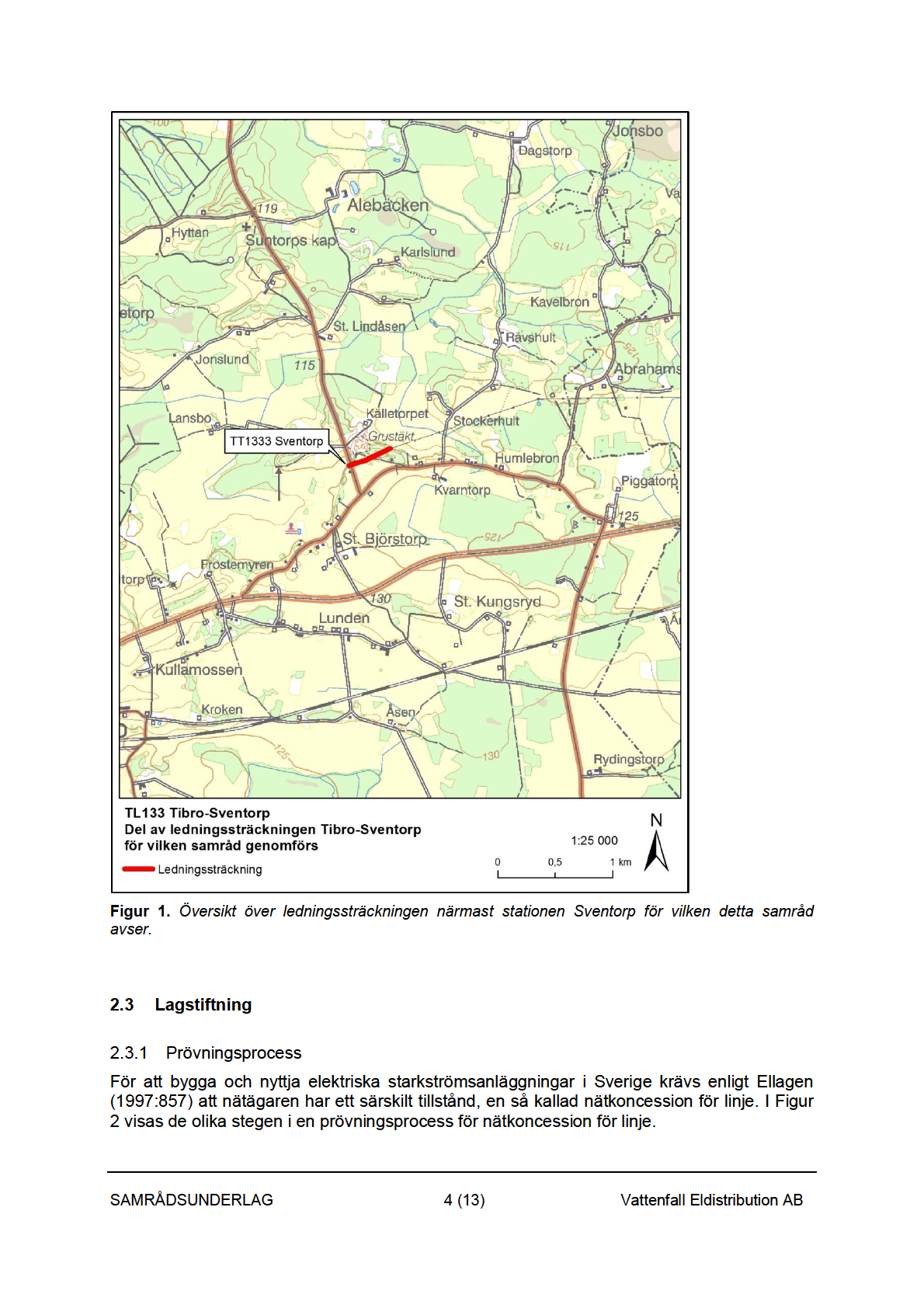

10 Nu kompletterar Vattenfall det tidigare gjorda samrådet med samråd för delen närmast station Sventorp enligt Figur 1. Samråd genomförs genom att detta samrådsunderlag skickas tillsammans med inbjudan till samråd till de vars fastigheter direkt berörs av ledningssträckningen, samt till Länsstyrelsen i Västra Götalands län och Skövde kommun. Ytterligare samrådsparter kan även tillkomma under tiden som samrådet pågår. Det är viktigt att synpunkter lämnas i detta skede, så att de kommer med i det fortsatta arbetet. När tidsramen för att lämna synpunkter gällande den befintliga ledningssträckningen gått ut, kompletteras den inlämnade samrådsredogörelsen med inkomna yttranden. Samrådsredogörelsen är en bilaga till den ansökan om förlängd koncession som lämnats till Energimarknadsinspektionen Beslut om betydande miljöpåverkan I yttrandet i samrådet med Länsstyrelsen för den nya sträckningen närmast Sventorp tog även Länsstyrelsen beslut om att förändringen inte medför betydande miljöpåverkan. En samrådsredogörelse togs sedan fram för förnyelsen av resterande ledningssträckning mellan Tibro och Skövde, med samrådet från 1998 som grund. Samrådsredogörelsen sändes till Länsstyrelsen som fattade beslut att förnyelsen av befintlig ledning inte kan antas medföra betydande miljöpåverkan. Länsstyrelsens båda beslut har bifogats till ansökan. I och med att förändringen närmast Sventorp nu inte blir av, kommer en ny förfrågan att ställas till Länsstyrelsen om bibehållandet av ledningen i nuvarande sträckning närmast Sventorp kan antas medföra betydande miljöpåverkan eller inte. Detta beslut kommer att meddelas till Energimarknadsinspektionen. 2.4 Gällande tillstånd Genom beslut 31 januari 1980 erhöll Vattenfall Eldistribution AB (dåvarande Statens Vattenfallsverk) tillstånd att uppföra och använda en högspänningsledning, TL133, om 40 kv med anläggningsnummer 403 AYl, mellan Skövde och Tibro, inom Skövde och Tibro kommuner i Västra Götalands län. Vidare erhölls tillstånd 7 september 1982 om att ändra sträckningen från Lilla Tolsby inom Skövde kommun till transformatorstationen OT76 Tibro i Tibro kommun. Koncessionstiden för nämnda ledning löpte ut Ansökan om förlängning av nätkoncession inlämnades I samband med Ei:s begäran om en komplettering, hösten 2006, meddelade Vattenfall att ledningen skulle raseras mellan ställverken OT72 Skövde och TT1333 Sventorp. Öster om ställverket TT1333 Sventorp skulle ledningen kablifieras och luftledningen flyttas en kortare sträcka. Ei bedömde då att förändringen var så stor att den gamla ansökan om förnyelse av nätkoncession inte ansågs vara aktuell. Därför inlämnas en ny ansökan för förnyelsen av nätkoncession samt ny koncession för delsträckan närmast Sventorp in i februari Energimyndighetens diarienummer för ärendet är Ansökan från 2008 kommer att kompletteras så att den avser förlängd nätkoncession, utan de ändringar som ursprungenligen yrkats, för befintlig ledningen enligt anläggningsnummer 403AY, på sträckan Tibro Sventorp. Rätten att bibehålla ledningen TL133 över berörda fastigheter är tryggad genom ledningsrätt. SAMRÅDSUNDERLAG 6 (13) Vattenfall Eldistribution AB

11

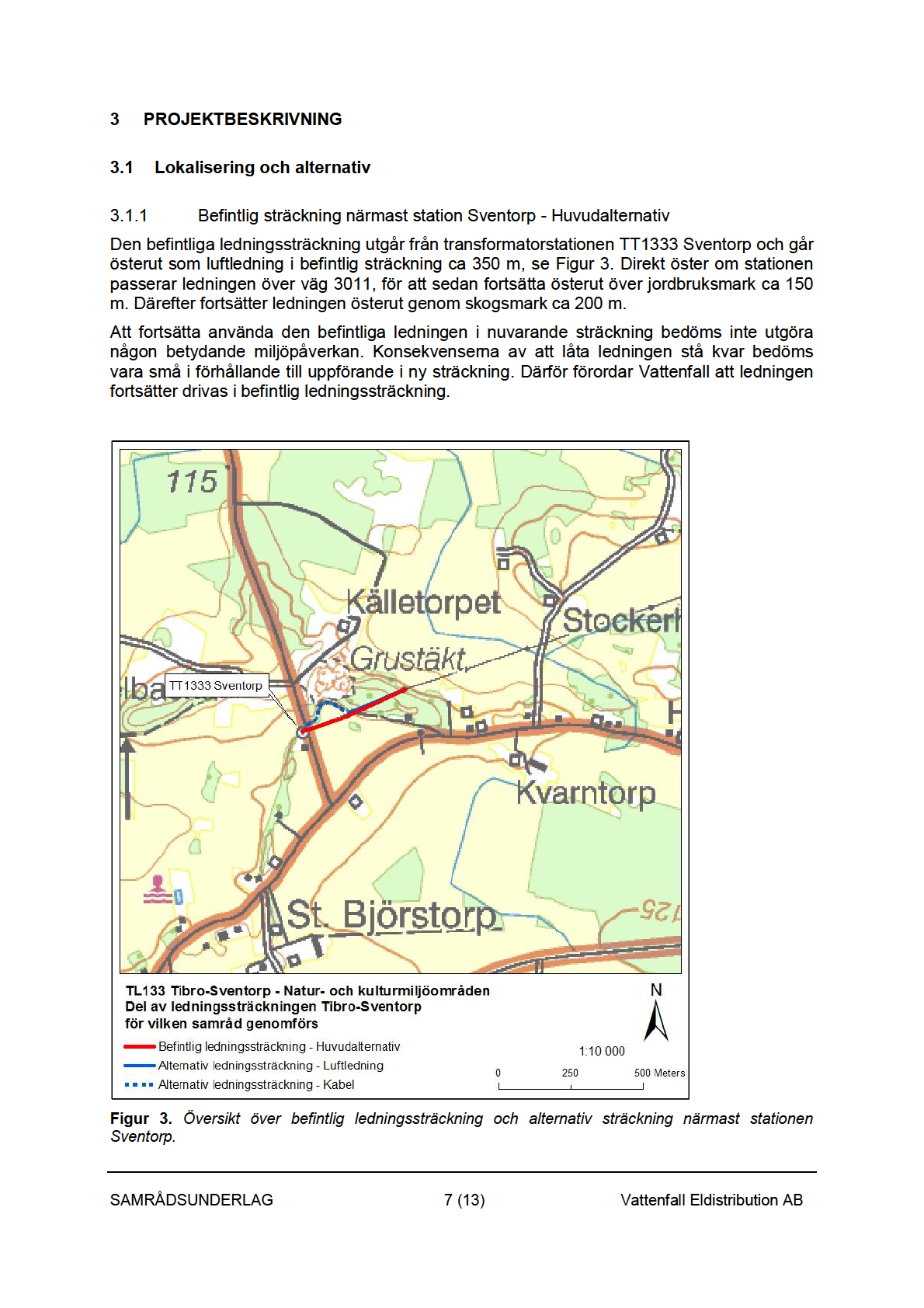

12 3.1.2 Alternativ sträckning I ursprungsansökan förordades att den befintliga ledningen skulle markförläggas och flyttas en kortare sträcka om ca 350 m närmast stationen i Sventorp, se Alternativ ledningssträckning (luftledning och kabel) i Figur 3. Till följd av ändrade förutsättningar planerar nu Vattenfall för att behålla luftledningen enligt gällande koncession Nollalternativ En MKB ska innehålla en beskrivning av nollalternativet d v s om den planerade verksamheten inte blir av. Den sträcka som Vattenfall nu samråder om ingår som en del i ansökan om förlängning av koncession med anläggningsnummer 403AYI, delen Sventorp Tibro. Ledningen är viktig för elförsörjningen i området. En utebliven koncession, enligt nollalternativet, skulle medföra att elleveranserna till lokalnätet inte kan upprätthållas. Om koncession inte skulle förlängas skulle det innebära att befintlig ledning måste rivas och ny ledning uppföras på annan plats. Konsekvenserna av flytta ledningen i annan sträckning bedöms vara större än att låta den stå kvar i befintlig sträckning. 3.2 Teknik Luftledning Ledningssträckningen för vilket samråd nu genomförs omfattas av ca 350 m luftledning. Ledningen är uppförd i portal och enbenta trästolpar som antingen är kreosot- eller saltimpregnerade. I stolparna sitter en galvad järnregel som bär upp isolatorer, som kan vara av glas eller porslin. Linorna består av aluminium med en järnkärna i mitten. Ledningen stagas med en galvad stållina. Stagförankringarna består av impregnerat trä. Från stagförankringen går en galvad järnstång som slutar ca 30 cm ovan jord där staglina tar vid. I Figur 4 visas två typer av stolpar som förekommer längs sträckningen. Markbehovet för en 40 kv luftledning är ca 40 m. I odlingslandskapet kan åkermarken under ledningen brukas som vanligt, förutom vid stolpplatserna. SAMRÅDSUNDERLAG 8 (13) Vattenfall Eldistribution AB

13 Figur 4. Bilden visar två typer av stolpar som förekommer längs ledningssträckningen för vilket detta samråd avser Framtida underhåll och teknik Starkströmsföreskrifterna ställer krav på ledningens utformning vid byggnation och omfattningen av ledningars underhåll. Byggnation och underhåll måste utföras så att det är förenligt med lagstiftning gällande skydd av natur- och kulturmiljö. Egenkontroll krävs enligt Miljöbalkens 26 kapitel 19. Det innebär att åtgärder ska planeras och kontrolleras för att förebygga negativ miljöpåverkan. Den som vidtar en åtgärd är alltid skyldig att ta sådan hänsyn att skador och olägenheter inte uppkommer för människors hälsa eller miljö. Verksamheten får inte innebära intrång i allmän eller enskild rätt, till exempel allemansrätten, servitut eller jakträtt. Ledningen underhålls genom besiktning med därpå erforderliga åtgärder. Ledningen besiktas varje år genom en s.k. driftbesiktning. Vart åttonde år genomförs jordtagsbesiktning samt rötskade- och underhållsbesiktning. Ledningsgatan röjs från träd för att klara kraven på trädsäkerhet. Detta sker efter planlagd röjningsbesiktning. En ledningsgata består av en skogsgata och sidoområden. Skogsgatan är det röjda markområde, som ligger under och bredvid kraftledningen. Ledningsgatan är utförd i så kallat trädsäkert utförande, vilket innebär att inga högväxande träd tillåts komma upp och riskera att komma för nära fasledarna. Skogsgatan för den befintliga ledningen är ca 40 m bred. Bredden på skogsgatan kan variera beroende på vilken stolptyp som ledningen uppförs i och på topografin, dvs. hur landskapet ser ut. Stolpar och linor byts ut vid behov. Den teknik som används vid underhåll väljs utifrån det kunskapsläge, lagstiftning och materialvalsalternativ som finns idag. I det kontinuerliga utvecklings- och underhållsarbetet så anpassas tekniken och materialval till det som anses mest lämpligt i enlighet med rådande förhållanden vid det tillfället. Därför SAMRÅDSUNDERLAG 9 (13) Vattenfall Eldistribution AB

14 övervägs alltid mest lämpliga teknik och materialval vid varje tillfälle för underhåll eller byte av ingående komponenter. För att kunna verka i denna anda och göra dessa substitueringar inom ramarna för gällande koncession förutsätts att miljöprestandan i princip är oförändrad eller blir förbättrad. 4 KOMMUNALA PLANER 4.1 Tibro kommun Tibro kommun har en översiktsplan, Översiktsplan ÖP 2020, som vann laga kraft Tibro kommun har även en fördjupad översiktsplan för Tibro tätort, Boken om Tibro tätort, som är antagen av kommunfullmäktige Ledningssträckningen berör inget detaljplanelagt område. 4.2 Skövde kommun Skövde kommun har en översiktplan ÖP2025, som vann laga kraft Ledningssträckningen berör inget detaljplanelagt område. 5 FÖRUTSEDD MILJÖPÅVERKAN 5.1 Skyddade områden I närheten av den befintliga förordade ledningssträckningen närmast station Sventorp har förekomsten av kända skyddade områden undersökts genom en kartstudie. Resultatet redovisas nedan Landskapsbild Ledningsträckningen går både genom odlingslandskap och genom ett skogsområde. Landskapsbilden kommer inte att förändras i och med förlängningen av koncessionen. Eftersom ledningen funnits under en lång tid borde den kunna ses som en del i landskapet och inverkan på landskapsbilden bedöms som liten. Inga åtgärdsförslag föreslås Naturmiljöområden Riksintresse för naturvård Ledningen går genom ett område med riksintresse som heter Sventorp (NRO 14088), se Figur 5. En del av området ingår även i kommunens naturvårdsprogram. Området består av ändmoräner som ingår i det mellansvenska ändmoränstråket. Området kallas 5908 Moränryggar och hagmarker vid Stora Björstorp och Oxelbacka. Området har naturvärdesklass 2 (mycket högt naturvärde). Se Figur 4 ovan och fotot på framsidan till detta samrådsunderlag är tagna i området. I övrigt passerar ledningssträckningen inga skyddade naturmiljöområden, se Figur 5. Genom att ledningen redan är byggd och det finns en skogsgata, där återkommande röjning och annat nödvändigt underhåll sker, bedöms de negativa konsekvenser för naturmiljön som uppkommer genom att ledningen finns, bli små. Inga ytterligare åtgärder föreslås. SAMRÅDSUNDERLAG 10 (13) Vattenfall Eldistribution AB

15

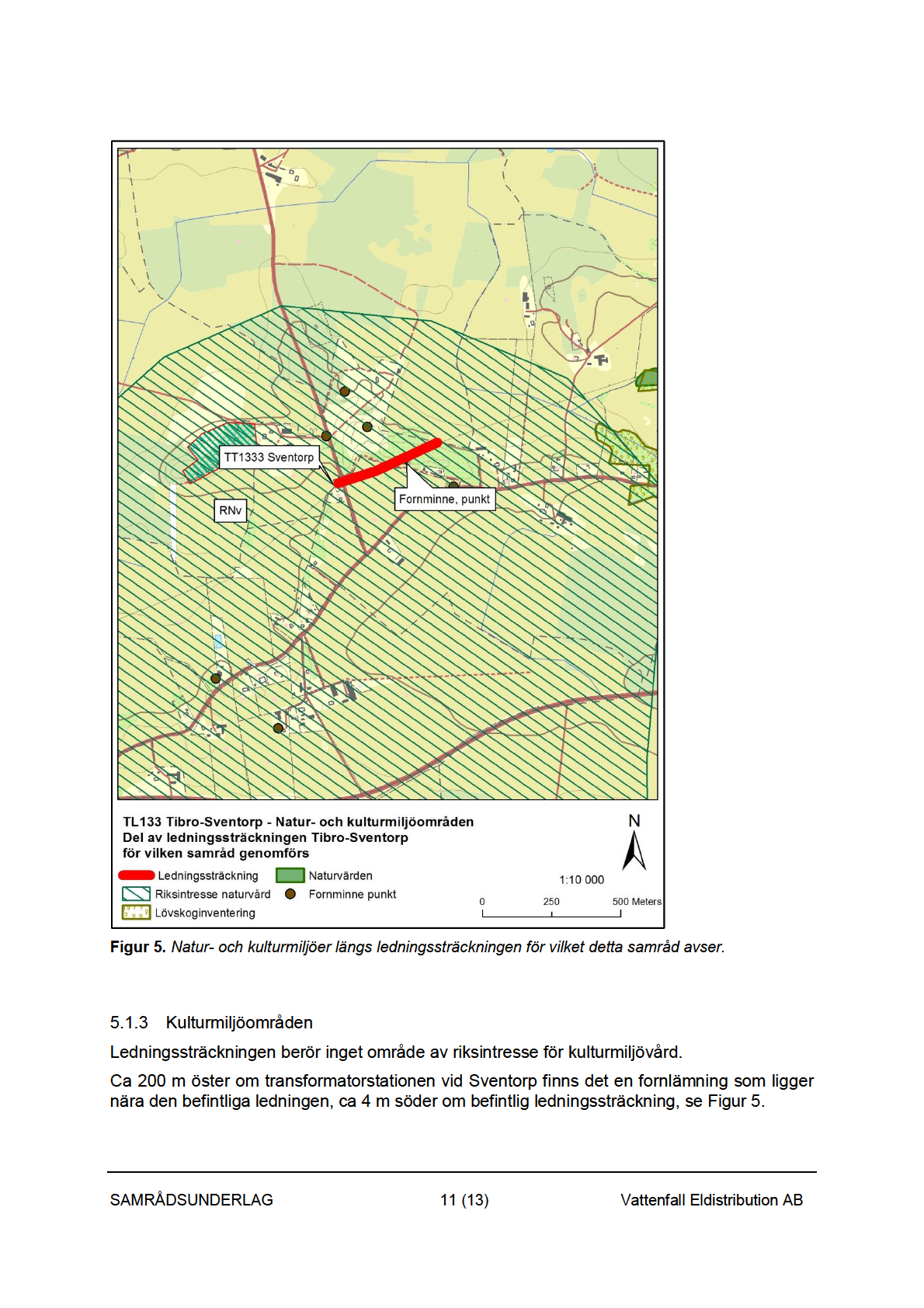

16 Ledningen bedöms inte innebära några konsekvenser för kulturmiljön. Eventuella nyupptäckta fornlämningar, i samband med underhåll av ledningen kommer att anmälas till Länsstyrelsen. Inga ytterligare åtgärder föreslås Friluftsliv Ledningen berör inget område som är av riksintresse för friluftslivet. Förlängningen koncession för ledningen bedöms inte innebära några konsekvenser för friluftslivet, varför inga åtgärder föreslås Markanvändning, boendemiljö Ledningssträckningarna går genom glesbygd, utanför detaljplanerat område. Ledningen kommer att gå hela sträckningen i glesbygd. Närmaste bostadshus ligger ca 95 m söder om ledningssträckningen. I samband med underhåll uppkommer viss störning, genom t ex buller. Konsekvenserna av detta bedöms dock bli små eftersom påverkan är liten och arbetena sker under kort tid. Konsekvenser av magnetfält tas upp i avsnitt 5.2 nedan. Ledningen är förlagd inom ett område med liten bebyggelse, varför inga ytterligare åtgärder bedöms vara nödvändiga. 5.2 Elektriska och magnetiska fält Elektromagnetiska fält används som ett samlingsnamn för elektriska och magnetiska fält. Dessa fält uppkommer t.ex. vid generering, överföring, distribution och användning av el. Fälten finns överallt i vår miljö, både ute i samhället och i våra hem, och härstammar bl.a. från elapparater och kraftledningar. Trots mångårig forskning runt om i världen finns ännu inga säkra, entydiga resultat som visar om växlande magnetfält påverkar oss människor negativt. Mot bakgrund av detta bedöms inte EMF ha betydande miljöeffekt. Det vetenskapliga underlaget anses fortfarande inte tillräckligt gediget för att man ska kunna sätta ett gränsvärde. I stället har fem myndigheter Arbetsmiljöverket, Boverket, Elsäkerhetsverket, Socialstyrelsen och Strålsäkerhetsmyndigheten- tagit fram en vägledning för beslutsfattare som rekommenderar följande: Sträva efter att utforma eller placera nya kraftledningar och andra elektriska anläggningar så att exponering för magnetfält begränsas. Undvika att placera nya bostäder, skolor och förskolor nära elanläggningar som ger förhöjda magnetfält. Sträva efter att begränsa fält som starkt avviker från vad som kan anses normalt i hem, skolor, förskolor respektive aktuella arbetsmiljöer. Vattenfall ska i sitt agerande följa denna av myndigheterna formulerade försiktighetsprincip. Magnetfältet från TL133 presenteras i Figur 6. Närmaste bostadshus ligger ca 95 m från ledningssträckningen för den delsträcka som detta samråd avser. SAMRÅDSUNDERLAG 12 (13) Vattenfall Eldistribution AB

17 Figur 6. Magnetfältskurva för den befintliga 40 kv-ledningen, TL133. Nollpunkten i beräkningen ligger i mittfasen. SAMRÅDSUNDERLAG 13 (13) Vattenfall Eldistribution AB

18

19 Till berörd fastighetsinnehavare Inbjudan till samråd enligt 6 kap 4 Miljöbalken Förlängning av nätkoncession för linje för befintlig 40 kv-ledning mellan Tibro och Sventorp, Tibro och Skövde kommuner, Västra Götalands län Vattenfall Eldistribution AB (nedan kallat Vattenfall) ansökte 2008 hos Energimarknadsinspektion (Ei) om förlängt tillstånd, nätkoncession, för befintlig linje och ändring av en kortare del av ledningen närmast station Sventorp Då planerade Vattenfall för en ny parallell ledning mellan Tiåsen (väster om Tibro) och Sventorp. För att kunna ansluta den nya ledningen till stationen i Sventorp behövde ledningen markförläggas närmast stationen. Detta innebar även att den befintliga ledningen behövde byggas om en kortare sträcka. Planen var att dels markförlägga, dels flytta den befintliga luftledningen. På grund av ändrade förutsättningar i området har Vattenfall beslutat att inte bygga den nya parallella ledningen. Som en följd av detta planerar Vattenfall att behålla befintlig ledning vid Sventorp som luftledning. Ei, som handlägger ärendet, har därför begärt att ärendet bl a kompletteras med ett nytt samråd avseende den ändrade delen av ansökan. Sträckningen som detta samråd omfattar är ca 350 m luftledning närmast station Sventorp och dess syfte är att förse lokalnätet i området med el. Ledningssträckningen beskrivs i bifogat Samrådsunderlag. Vattenfall inbjuder till samråd enligt 6 kap 4 med Länsstyrelsen, Skövde kommun, samt till de vars fastigheter direkt berörs av ledningssträckningen. Vattenfall avser att hålla skriftligt samråd. I egenskap av fastighetsägare berörd av befintlig ledningssträckning är du en av de parter som har möjlighet att framföra synpunkter. Med berörd fastighetsägare avses ägare vars fastigheter direkt berörs av ledningssträckningen. Vi ber dig som är fastighetsägare att även informera eventuella hyresgäster, arrendatorer eller andra rättighetsinnehavare om detta samråd, samt informera oss om vilka de är, så att vi kan skicka informationen även till dem, så att även de kan ges möjlighet till att framföra synpunkter till oss. Det är viktigt att synpunkter lämnas i detta skede, så att de kommer med i det fortsatta arbetet. Du är också välkommen att lämna allmänna upplysningar om sådant som vi bör känna till i vårt fortsatta arbete. Syftet med samrådet är att de som kan vara berörda ska ges möjlighet att framföra synpunkter och ställa frågor gällande den befintliga ledningen. När tidsramen för att lämna synpunkter gått ut, kompletteras den inlämnade samrådsredogörelsen med inkomna yttranden. De synpunkter och frågor som framförs i samrådet kommer att redovisas och i möjligaste mån bemötas och besvaras. Eventuella frågor i detta ärende besvaras Synpunkter i samrådet önskas oss tillhanda senast den 11 januari 2016 till: Pöyry Sweden AB Box Göteborg Med vänlig hälsning, Pöyry Sweden AB, på uppdrag av Vattenfall Eldistribution AB Bilaga: Samrådsunderlag Vattenfall Eldistribution AB Adress: Trollhättan Besöksadress: Österlånggatan 60 eldistribution@vattenfall.com Org nr:

20 Yttrande Diarienummer Sida 1(2) Samhällsbyggnadsenheten Planhandläggare Pöyry Sweden Yttrande över ansökan om förlängning av nätkoncession för linje för befintlig 40 kv-ledning (350 m luftledning närmast öster om station Sventorp) i Skövde kommun, Västra Götalands län Samrådsunderlag daterat december Länsstyrelsen yttrar sig över rubricerad ansökan enligt 2 kap. 14 ellagen och 6 kap. miljöbalken. Ärendet Vattenfall Eldistribution ansökte 2008 hos Energimarknadsinspektionen om förlängt tillstånd (nätkoncession) för befintlig linje och ändring av en kortare del av ledningen närmast station Sventorp. Vattenfall planerade då för en ny parallell ledning mellan Tiåsen och Sventorp. För att kunna ansluta den nya ledningen till stationen i Sventorp behövde ledningen byggas om en kortare sträcka. Planen var att dels markförlägga, dels flytta den befintliga luftledningen. På grund av ändrade förutsättningar i området har Vattenfall Eldistribution nu beslutat att behålla befintlig ledning vid Sventorp som luftledning. Sträckningen som det nu aktuella samrådet omfattar är ca 350 m luftledning närmast station Sventorp inom Skövde kommun. Vattenfall Eldistribution har via Pöyry Sweden AB bjudit in till samråd enligt 6 kap 4 miljöbalken. Länsstyrelsens synpunkter Länsstyrelsen anser utifrån vad som framgår av samrådshandlingen att följande aspekter är särskilt viktiga att behandla i MKB:n: Den del som samrådet avser (350 m närmast öster om station Sventorp) bör i MKB:n konsekvensbeskrivas i hela nätkoncessionens sammanhang. Av MKB:n bör framgå en tydligare motivering till varför den aktuella luftledningssträckan inte medför påtaglig skada på riksintresset för naturvården. Det finns en känd fornlämning i den befintliga ledningens sträckning. Även i närområdet finns kända fornlämningar. Dessa är skyddade enligt lag. MKB:n bör därför ange detta och beskriva ledningens konsekvenser för fornlämningarna och vad som gäller vid underhållsåtgärder och röjningsarbeten. c:\program files (x86)\formpipe software ab\document converter by formpipe\app_data\batch\batch_b89c49aea be d1362\5cff9739-5bd d-7c df7 docx Postadress: GÖTEBORG Besöksadress: Hamngatan 1, Mariestad Telefon/Fax: (vxl) Webbadress: E-post: vastragotaland@lansstyrelsen.se

21 Yttrande Diarienummer Sida 2(2) Upplysning Länsstyrelsens beslutar särskilt om ledningen kan antas medföra betydande miljöpåverkan efter att ni har skickat en begäran om detta med en samrådsredogörelse. Ni uppmanas att samtidigt skicka kopia av denna begäran till berörd kommuns miljötillsynsmyndighet. Vid beredning av detta yttrande har Naturavdelningen, Kulturmiljöenheten, Vattenavdelningen och Landsbygdsavdelningen deltagit. Planhandläggare Samhällsbyggnadsavdelningen Detta beslut har signerats digitalt i Länsstyrelsens diariesystem. Kopia till: Kommunens miljöskyddsnämnd (MÖS) miljoskaraborg@skovde.se Länsstyrelsen/ Naturavdelningen Kulturmiljöenheten Vattenavdelningen Landsbygdsavdelningen Samhällsbyggnadsenheten
