Nytt operationshus vid Gävle sjukhus

Transkript

1 Nytt operationshus vid Gävle sjukhus Presentation Peter Åberg, arkitekt MSA White arkitekter AB Hans-Erik Staaf White Åsa Carlestam White Peter Åberg White

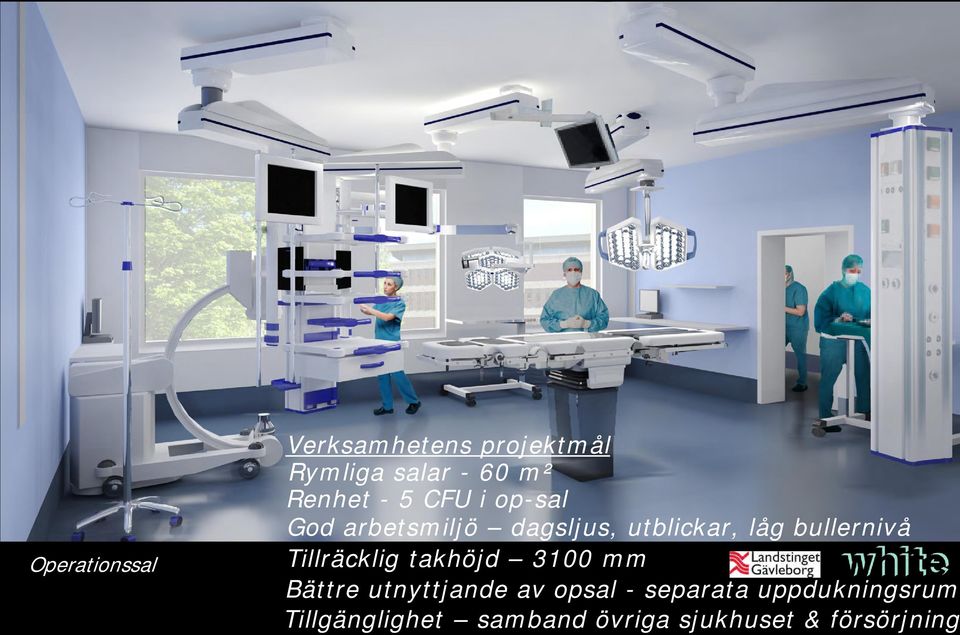

2 Operationssal Verksamhetens projektmål Rymliga salar - 60 m² Renhet - 5 CFU i op-sal God arbetsmiljö dagsljus, utblickar, låg bullernivå Tillräcklig takhöjd 3100 mm Bättre utnyttjande av opsal - separata uppdukningsrum Tillgänglighet samband övriga sjukhuset & försörjning

3 Nytt operationshus vid Gävle sjukhus Gävle

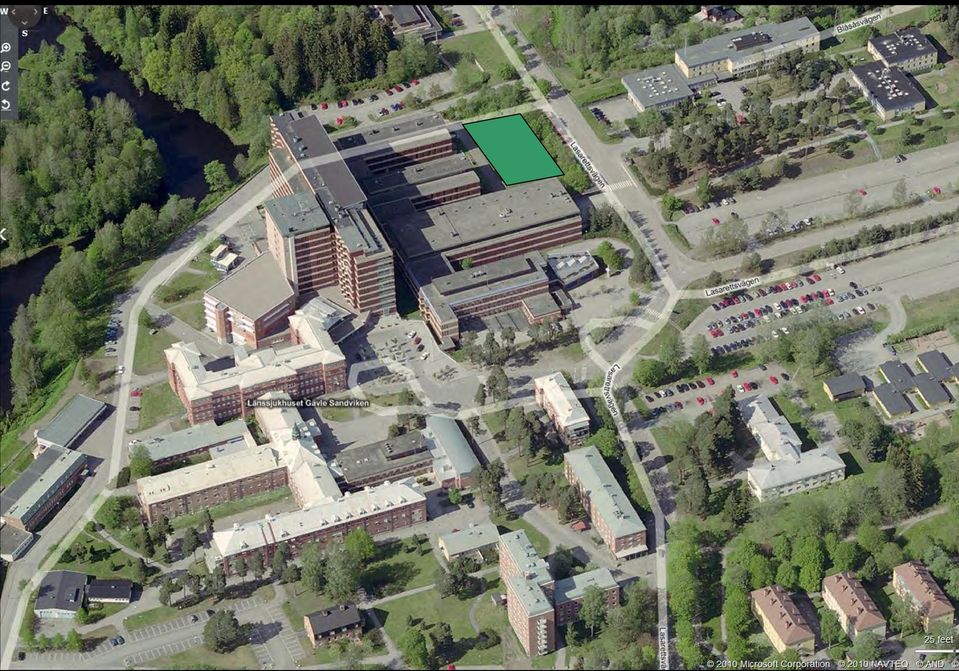

4 Gävle

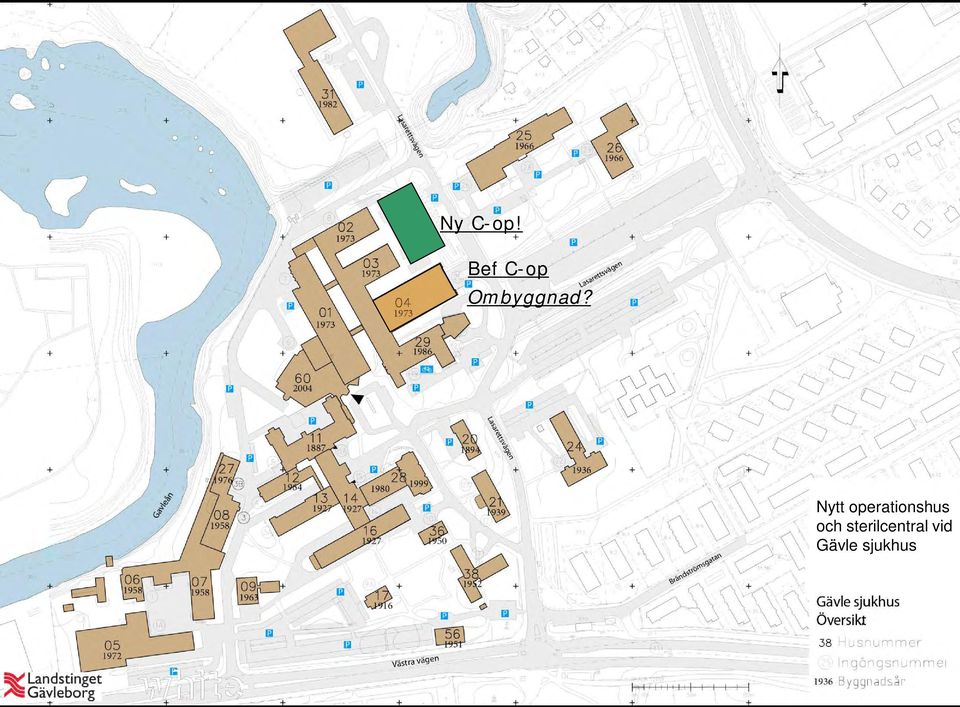

5 Ny C-op! Bef C-op Ombyggnad? Nytt operationshus och sterilcentral vid Gävle sjukhus Uppstartmöte projektering

6

7

8

9

10

11

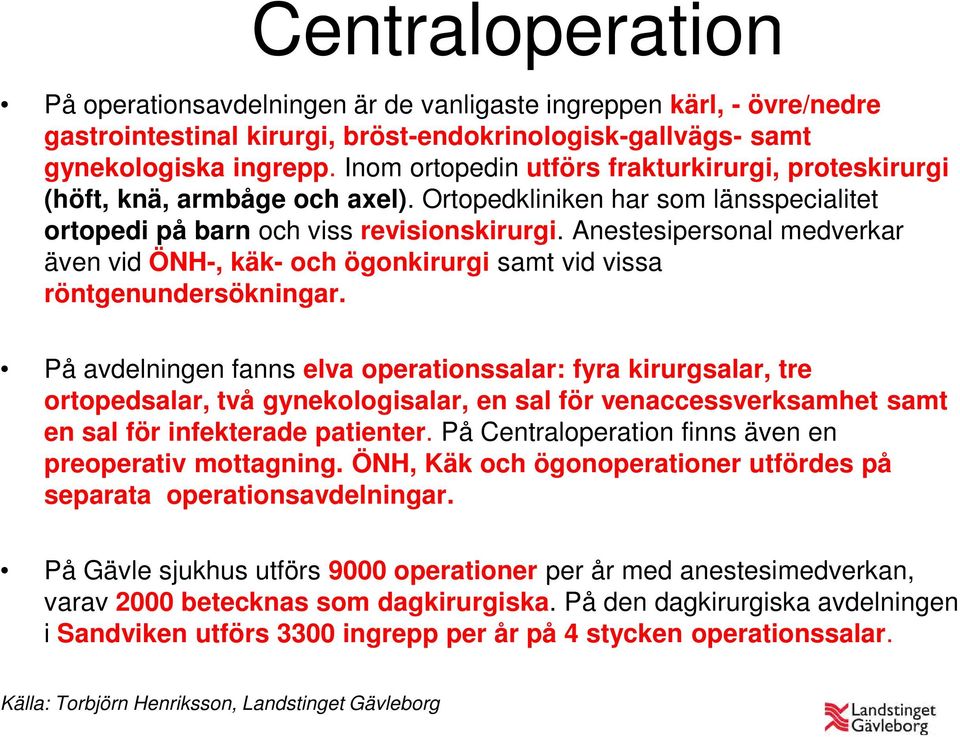

12 Centraloperation På operationsavdelningen är de vanligaste ingreppen kärl, - övre/nedre gastrointestinal kirurgi, bröst-endokrinologisk-gallvägs- samt gynekologiska ingrepp. Inom ortopedin utförs frakturkirurgi, proteskirurgi (höft, knä, armbåge och axel). Ortopedkliniken har som länsspecialitet ortopedi på barn och viss revisionskirurgi. Anestesipersonal medverkar även vid ÖNH-, käk- och ögonkirurgi samt vid vissa röntgenundersökningar. På avdelningen fanns elva operationssalar: fyra kirurgsalar, tre ortopedsalar, två gynekologisalar, en sal för venaccessverksamhet samt en sal för infekterade patienter. På Centraloperation finns även en preoperativ mottagning. ÖNH, Käk och ögonoperationer utfördes på separata operationsavdelningar. På Gävle sjukhus utförs 9000 operationer per år med anestesimedverkan, varav 2000 betecknas som dagkirurgiska. På den dagkirurgiska avdelningen i Sandviken utförs 3300 ingrepp per år på 4 stycken operationssalar. Källa: Torbjörn Henriksson, Landstinget Gävleborg

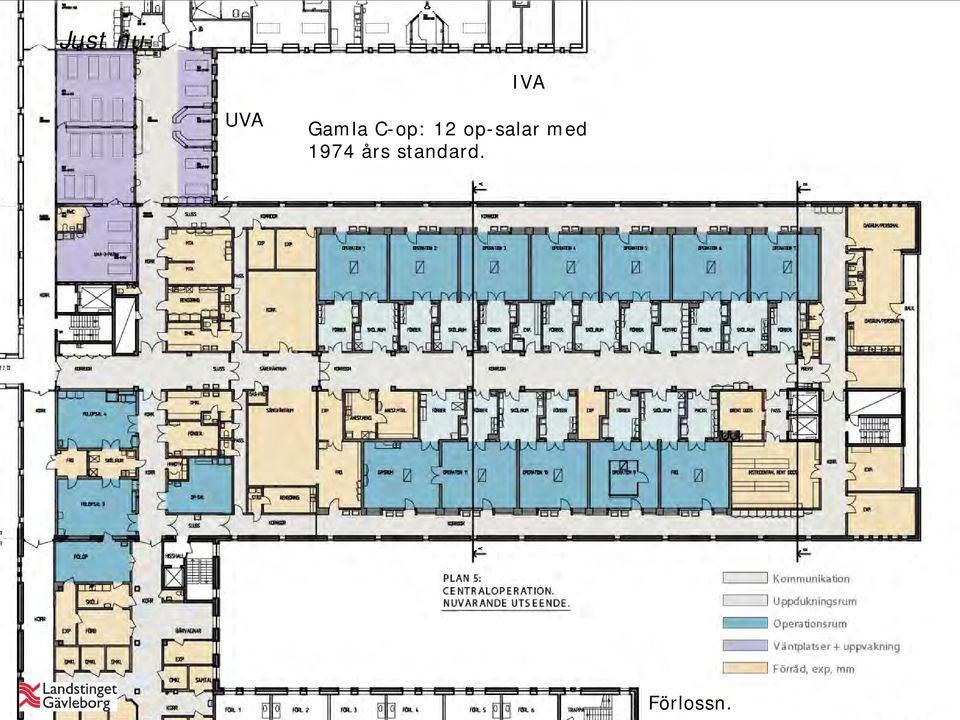

13 Just nu: IVA UVA Gamla C-op: 12 op-salar med 1974 års standard. Förlossn.

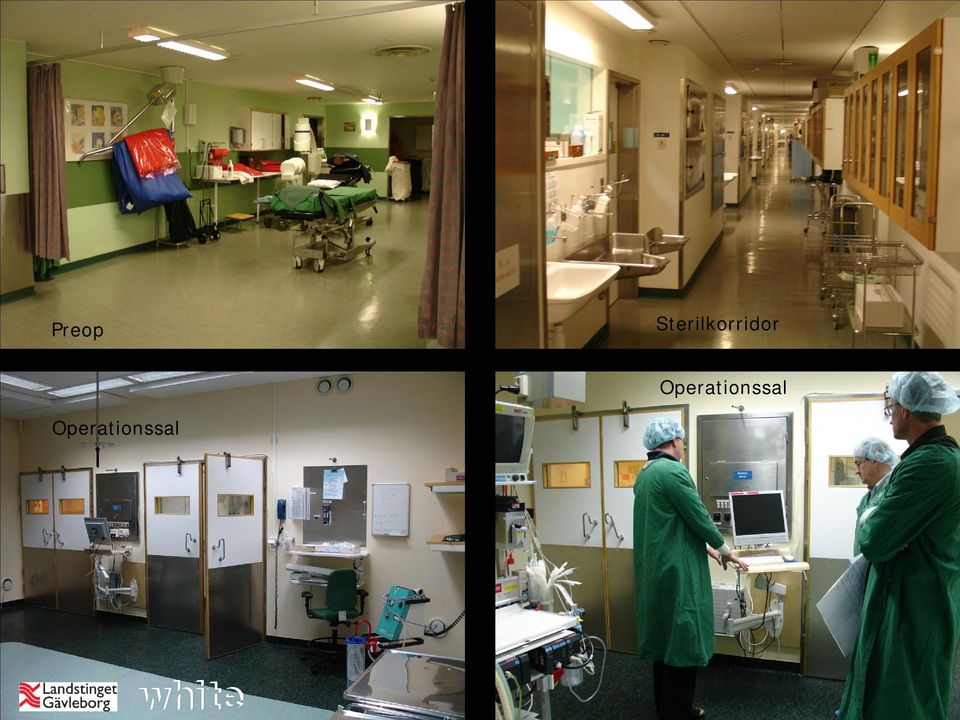

14 Preop Sterilkorridor Operationssal Operationssal

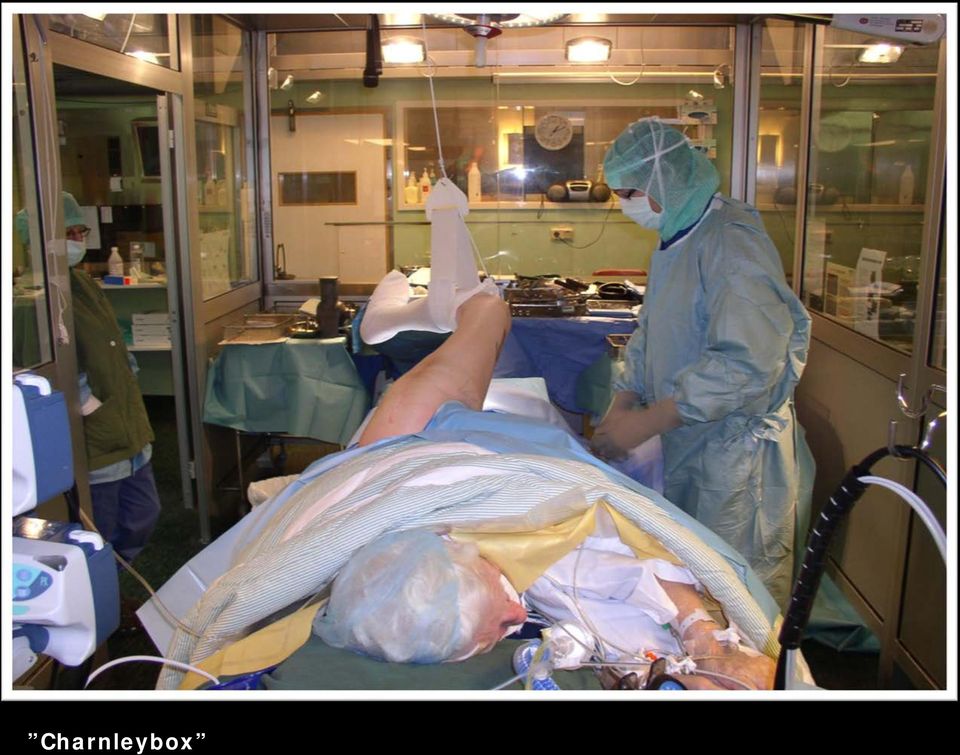

15 Charnleybox

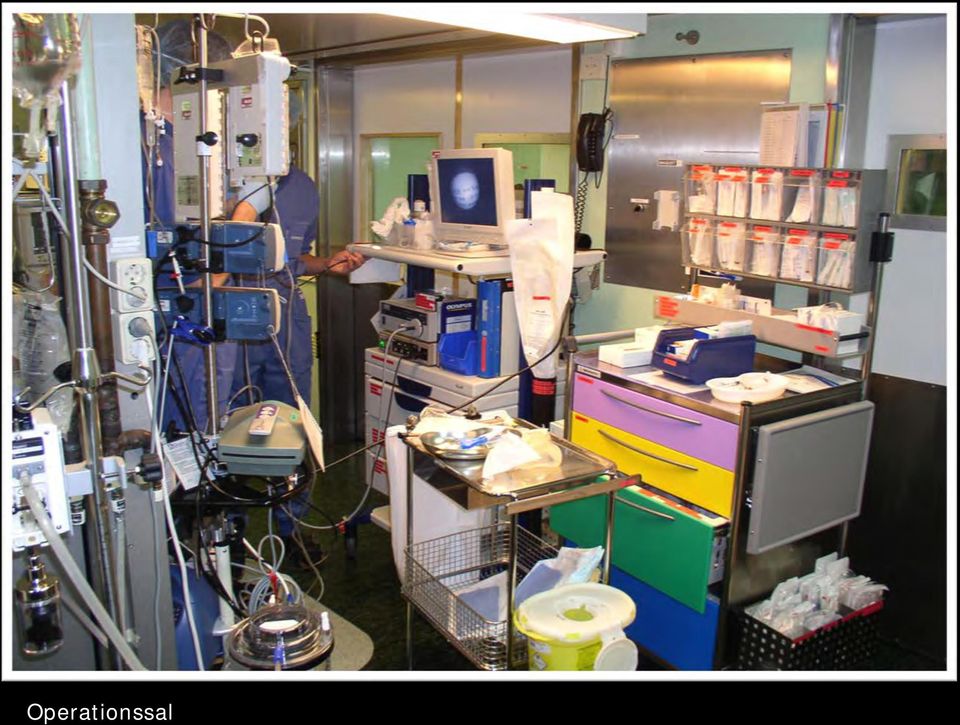

16 Operationssal

17 Just nu: IVA UVA Gamla C-op: 12 op-salar med 1974 års standard. Förlossn.

18 Ombyggnadsplan övergavs 2007

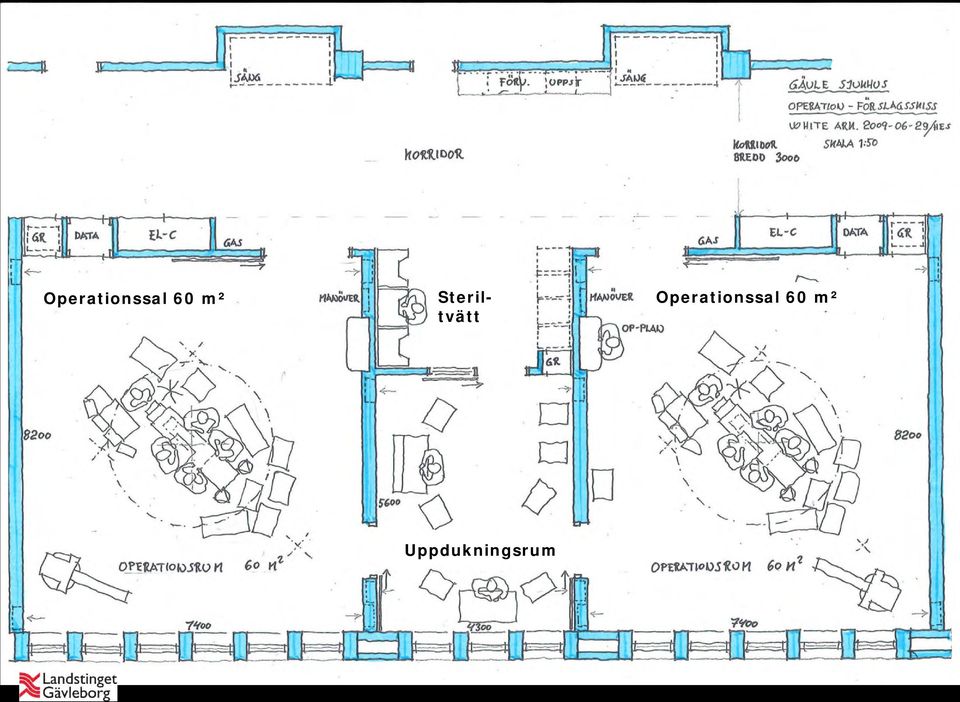

19 Operationssal 60 m² Steril- Operationssal 60 m² tvätt Uppdukningsrum

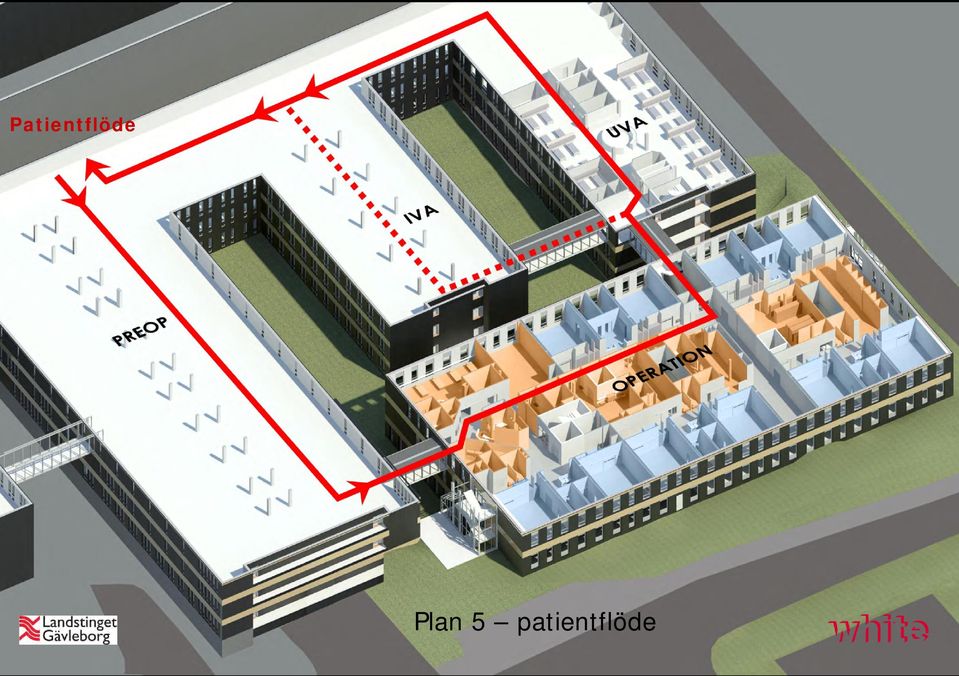

20 Patientflöde Plan 5 patientflöde

21

22 Patient Hus 61 Nya Operationshuset

23 Patientflöde; plan 5 Materialflöde; plan 2 Sterilcental + material vertikalt flöde via hiss

24 Plan 2 Försörjning (transportkulvert), omklädningsrum, förråd, tekniska lokaler

25 Plan 3 Sterilcentral Omklädning Projektmål: God arbetsmiljö dagsljus, utblickar, låg bullernivå Välfungerande flöden

26 Diskrum, sterilcentralen

27 Sterilcentralen, diskrum

28 Sterilcentralen, packrum

29 Sterilcentralen, packrum

30 Sterilförråd

31 Plan 4 Dagkirurgi.

32 Plan 5 Centraloperation

33 Plan 5 centraloperation

34 Från O Till vårdavd IVA Etapp 2 UVA 10 platser

35 UVA 20 platser

36 Testad utformning genom provplats i bef verksamhet

37 Ergonomiskt ljus vid arbetsstationen

38

39 Perspektiv från sydost Förbindelsegång från hus 4 till nya operation

40 Sambandscentral

41 Alla foton: Torbjörn Henriksson, verksamhetsrepresentant genom hela projektet, anestesisjuksköterska C-op Gävle.

42 Torbjörn Henriksson visar bildskärmen för operationsprogrammet

43 Preoperativa Torget.

44 Övervakning, preoperativa torget

45 Med 6 platser.

46 Dörr till operationssal

47 Dörrbredd 180 cm

48 Operationssal

49 Operationssal 60 kvm

50 Generell utformning

51 - opsal 60 m² - dagsljus med mörkläggningsmöjlighet - takhöjd reglerbar belysning med olika scener - TAF-ventilation (Temperature Controlled Airflow)

52 Utblick; kontakt med dagsljuset och omgivningen

53 Svängrum

54 Servicevänligt, lättstädat

55 Ingång till uppdukningsrum.

56 3 platser för preop-handtvätt / 2 op-salar

57 Genomräckningsskåp

58 12 kvm uppdukningsrum

59 Sängnisch i korridor

60 Fyra uppställningsplatser för apparater, opbord, c-bågar.

61 mycket grejer är det

62 god förrådsyta underlättar arbetet - ordning skapar säkerhet.

63

64 Läkemedelsförråd

65 Läkemedelsförråd

66 Narkosförråd

67 Sterilförrådet på operationsplan

68 Sterilförråd, Containersystem

69 Installationstätt digital samgranskning i 3D

70 Plan 6 Personalrum, jourrum, expeditioner, fläktrum

71 Personalkök

72 Personalavdelning

73 Personalmatsal med loggian i fonden

74 TV-hörnan i personalrummet

75 Loggian vid personalrummet

76 Konst i Loggian.

77 Fläktrum, dubbel takhöjd. Ett aggregat per opsal + fläktaggregat för hela övriga huset.

78 ventilation

79 Siffror: 10 operationssalar á 60 m² 10 uppdukningsrum á 12 m² Sterilcentral 1700 m² 6 jourrum á 10 m² Fläktrum 1100 m² Expeditioner 700 m² Personalrum 200 m² Total BTA = m² Entreprenadkostnad = 290 milj. Inkl. viss fast utrustning som op-bord, pendlar, op-lampor och sterilcentralens maskinella utrustning Perspektiv från sydost

80 Byggstart:

81 Byggplatsen

82 Operationssal - Inflyttning mars 2014

83 Aktuell status Etapp 1 Nya Operationshuset Tidsplanen höll. Inflyttning mars Etapp 2 UVA Inflyttning samtidigt som Etapp 1. Etapp 3 Gamla Operationsavdelningen Arbete i delprojekt pågår, ritningsförslag finns. Beslut Q Inflyttning 2015 Etapp 4 - Dagkirurgi Beslut om flytt från Sandviken till plan 4 Gävle februari 2013 Inflyttning augusti 2014

84 Slut. Tack!
