1 Framtida krav och lösningar på ventilation i operationsrum och operationsavdelningar Johan Nordenadler dl Tekn lic Projektengagemang

2 Varför ventilerar man en operationsavdelning? i PATIENTSÄKERHET ARBETSMILJÖ

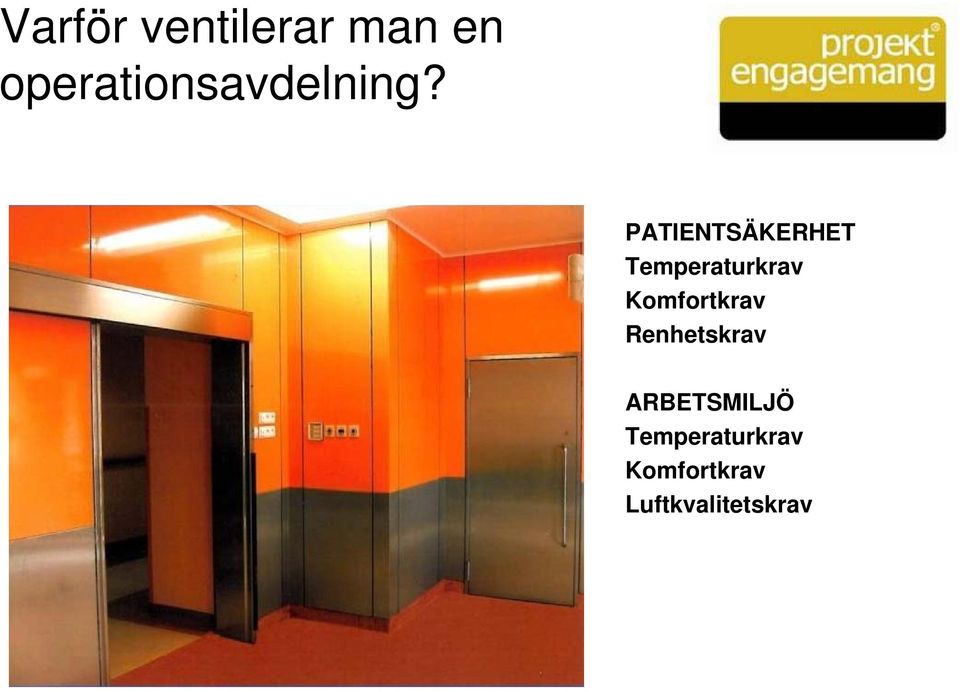

3 Varför ventilerar man en operationsavdelning? i PATIENTSÄKERHET Temperaturkrav Komfortkrav Renhetskrav ARBETSMILJÖ Temperaturkrav Komfortkrav Luftkvalitetskrav

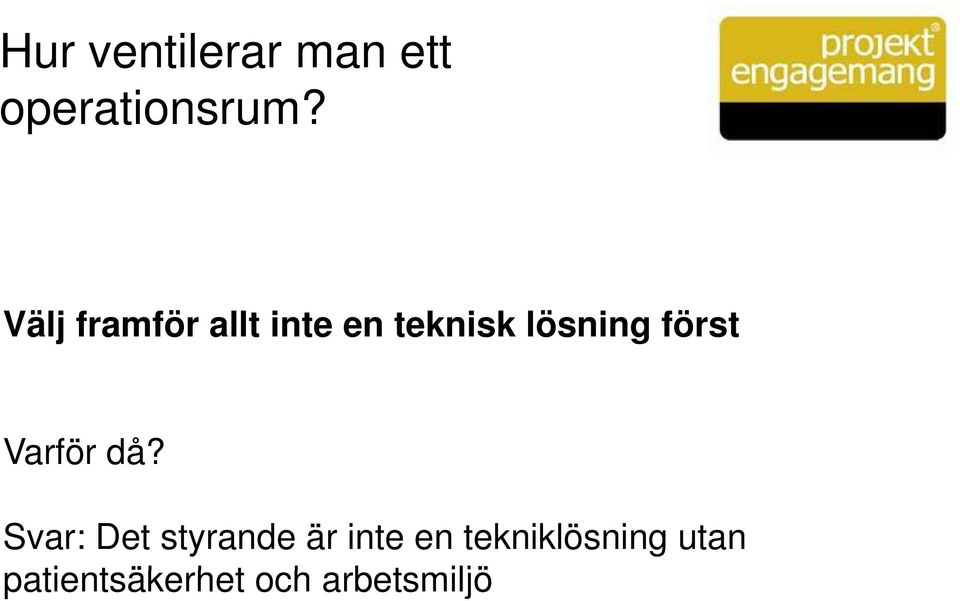

4 Hur ventilerar man ett operationsrum? Välj framför allt inte en teknisk lösning först Varför då? Svar: Det styrande är inte en tekniklösning utan patientsäkerhet t t och arbetsmiljö

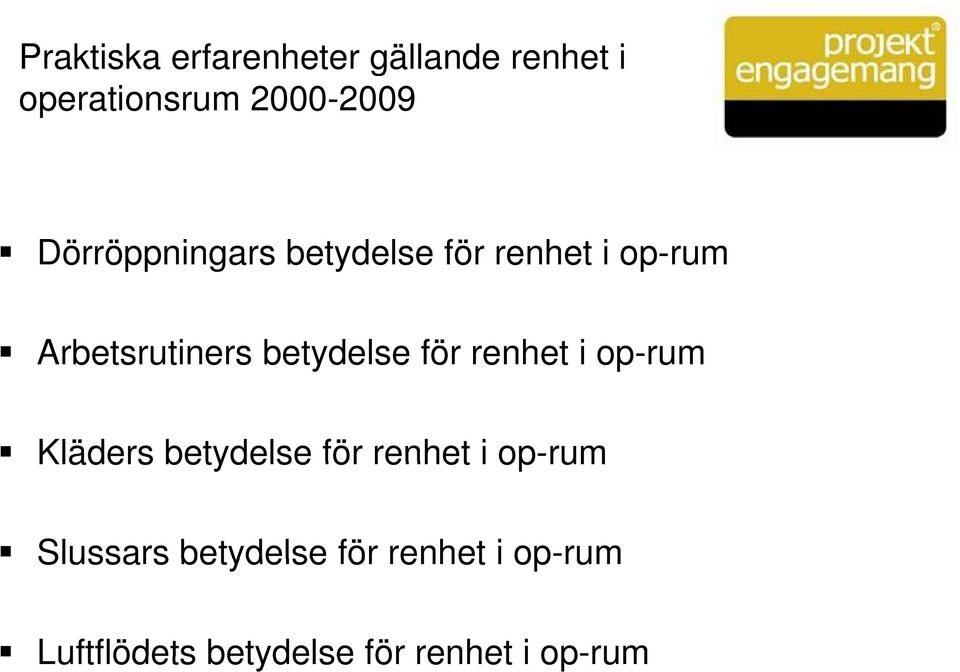

5 Praktiska erfarenheter gällande renhet i operationsrum Dörröppningars betydelse för renhet i op-rum Arbetsrutiners betydelse för renhet i op-rum Kläders betydelse för renhet i op-rum Slussars betydelse för renhet i op-rum Luftflödets betydelse för renhet i op-rum

betydelse för renhet i op-rum Kläders betydelse för renhet i op-rum

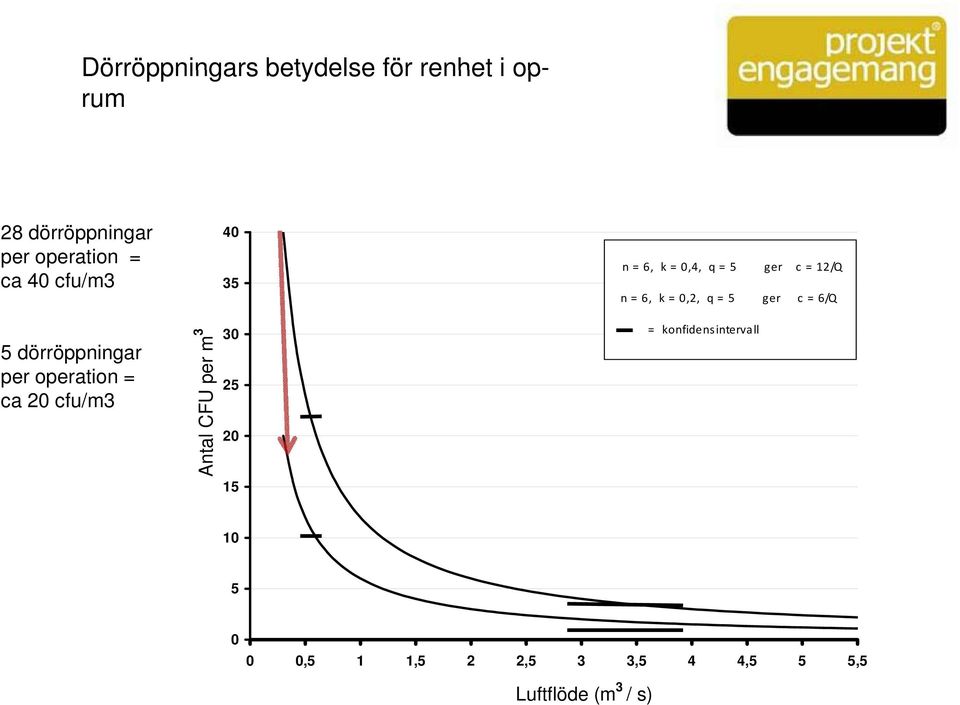

6 Dörröppningars betydelse för renhet i oprum 28 dörröppningar per operation = ca 40 cfu/m n = 6, k = 0,4, 04 q = 5 ger c = 12/Q n = 6, k = 0,2, q = 5 ger c = 6/Q 5dörröppningaröpp per operation = ca 20 cfu/m3 An ntal CFU per m = konfidensintervall ,5 1 1,5 2 2,5 3 3,5 4 4,5 5 5, Luftflöde (m 3 / s)

5dörröppningaröpp per operation = ca 20 cfu/m3 An ntal CFU per m 3 30 25 20 15 =

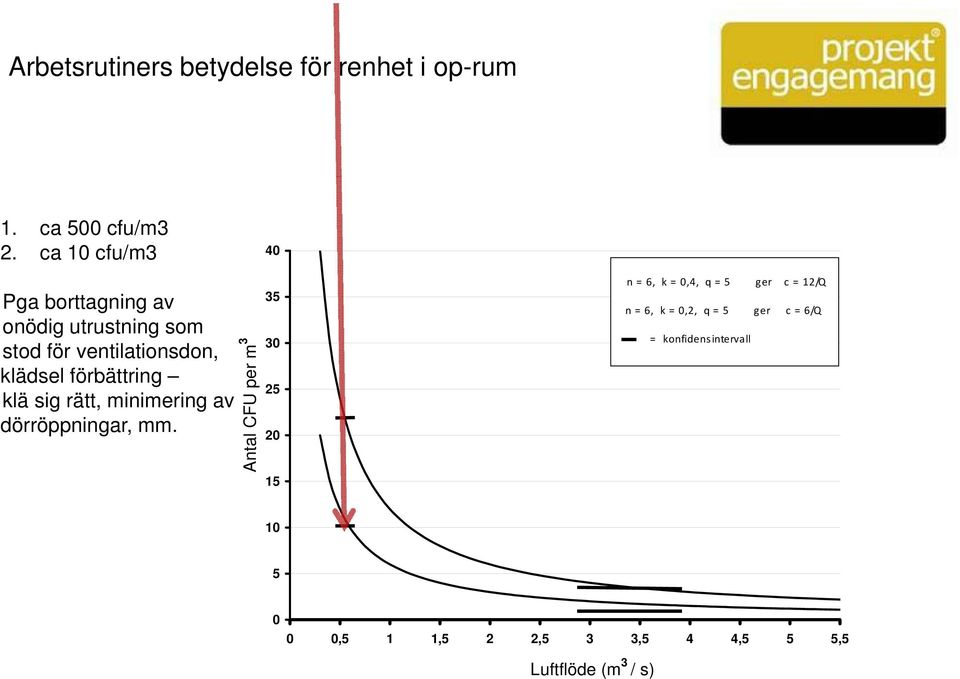

7 Arbetsrutiners betydelse för renhet i op-rum 1. ca 500 cfu/m3 2. ca 10 cfu/m3 Pga borttagning av onödig utrustning som stod för ventilationsdon, klädsel förbättring klä sig rätt, minimering av dörröppningar, mm. Antal CFU pe er m n = 6, k = 0,4, q = 5 ger c = 12/Q n = 6, k = 0,2, q = 5 ger c = 6/Q = konfidensintervall ,5 1 1,5 2 2,5 3 3,5 4 4,5 5 5,5 Luftflöde (m 3 /s)

sig rätt, minimering av dörröppningar, mm.

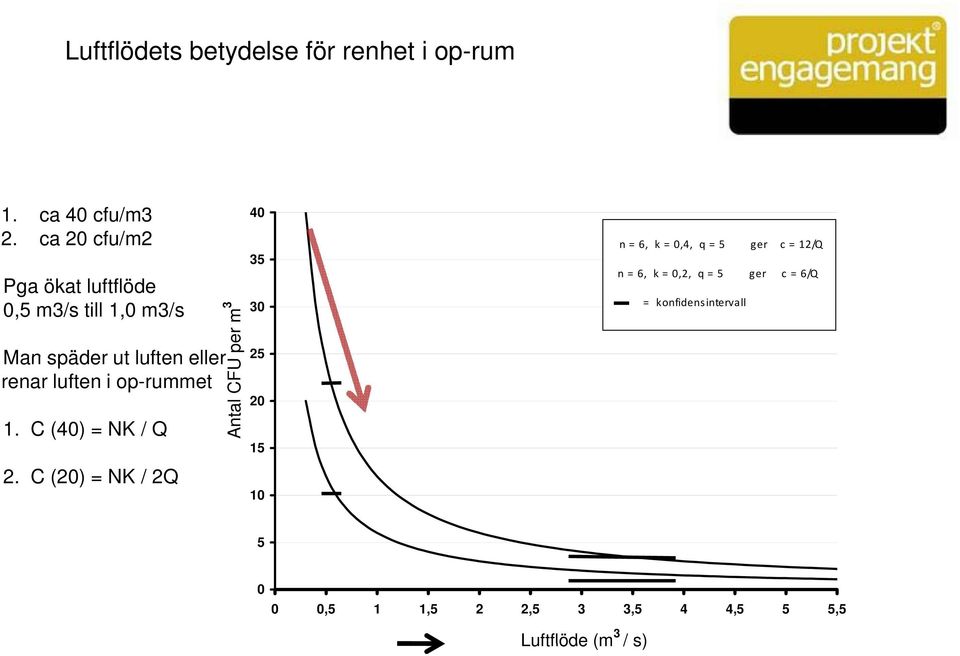

8 Luftflödets betydelse för renhet i op-rum 1. ca 40 cfu/m3 2. ca 20 cfu/m2 Pga ökat luftflöde 0,5 m3/s till 1,0 m3/s Man späder ut luften eller renar luften i op-rummet 1. C (40) = NK / Q 2. C (20) = NK / 2Q per m 3 Antal CFU n = 6, k = 0,4, q = 5 ger c = 12/Q n = 6, k = 0,2, q = 5 ger c = 6/Q = konfidensintervall ,5 1 1,5 2 2,5 3 3,5 4 4,5 5 5,5 Luftflöde (m 3 /s)

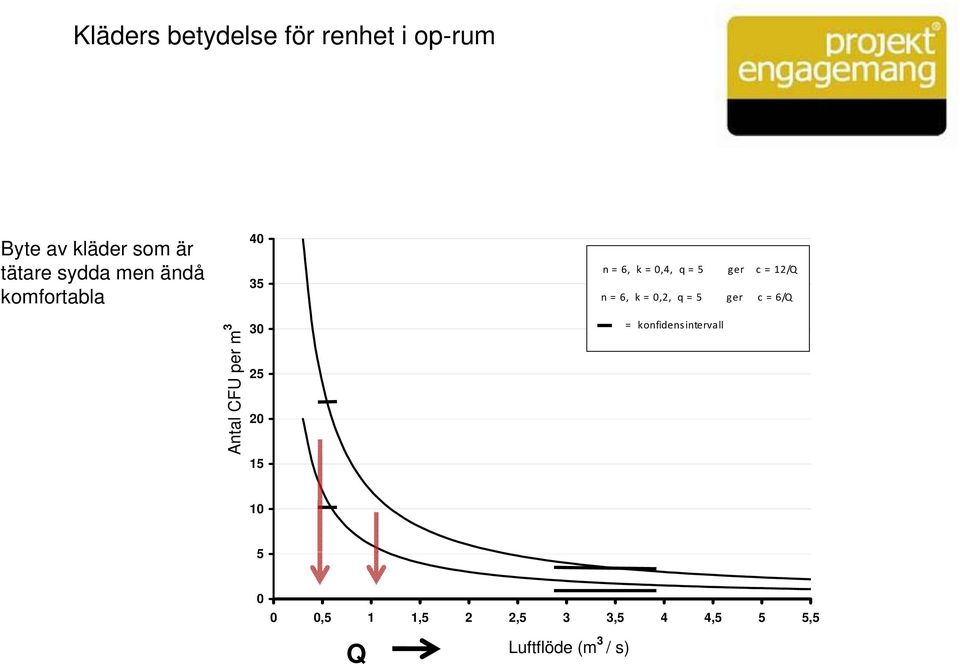

9 Kläders betydelse för renhet i op-rum Byte av kläder som är tätare sydda men ändå komfortabla Antal CFU pe er m n = 6, k = 0,4, q = 5 ger c = 12/Q n = 6, k = 0,2, q = 5 ger c = 6/Q = konfidensintervall ,5 1 1,5 2 2,5 3 3,5 4 4,5 5 5,5 Q Luftflöde (m 3 /s)

q = 5 ger c = 12/Q n = 6, k = 0,2, q = 5 ger c = 6/Q = konfidensintervall

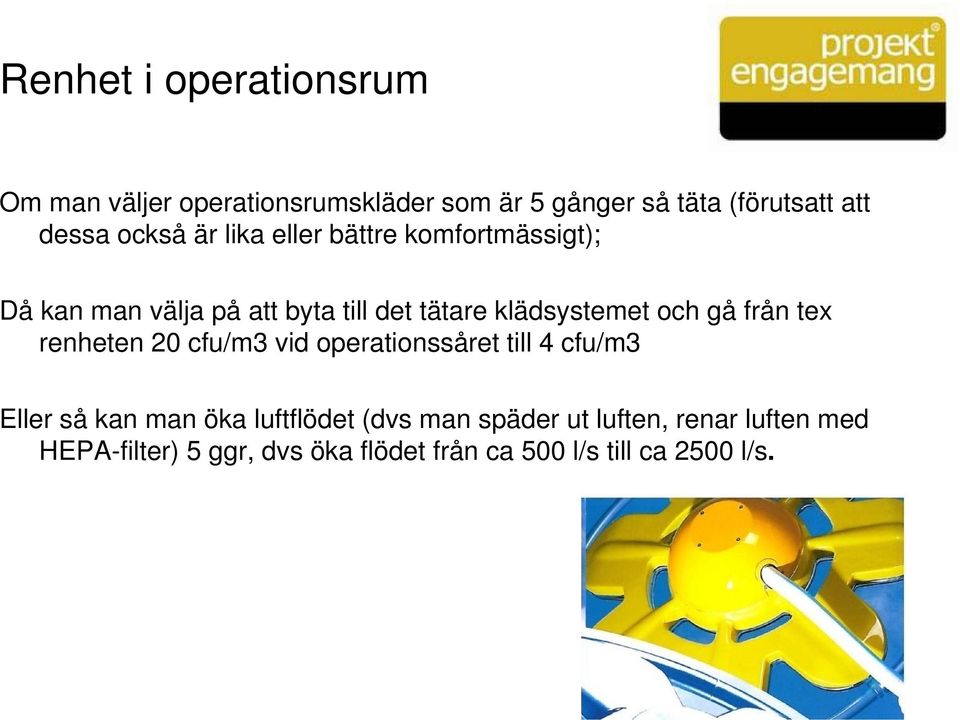

10 Renhet i operationsrum Om man väljer operationsrumskläder som är 5 gånger så täta (förutsatt att dessa också är lika eller bättre komfortmässigt); Då kan man välja på att byta till det tätare klädsystemet och gå från tex renheten 20 cfu/m3 vid operationssåret till 4 cfu/m3 Eller så kan man öka luftflödet (dvs man späder ut luften, renar luften med HEPA-filter) 5 ggr, dvs öka flödet från ca 500 l/s till ca 2500 l/s.

och gå från tex renheten 20 cfu/m3 vid operationssåret till 4 cfu/m3 Eller så kan man öka luftflödet

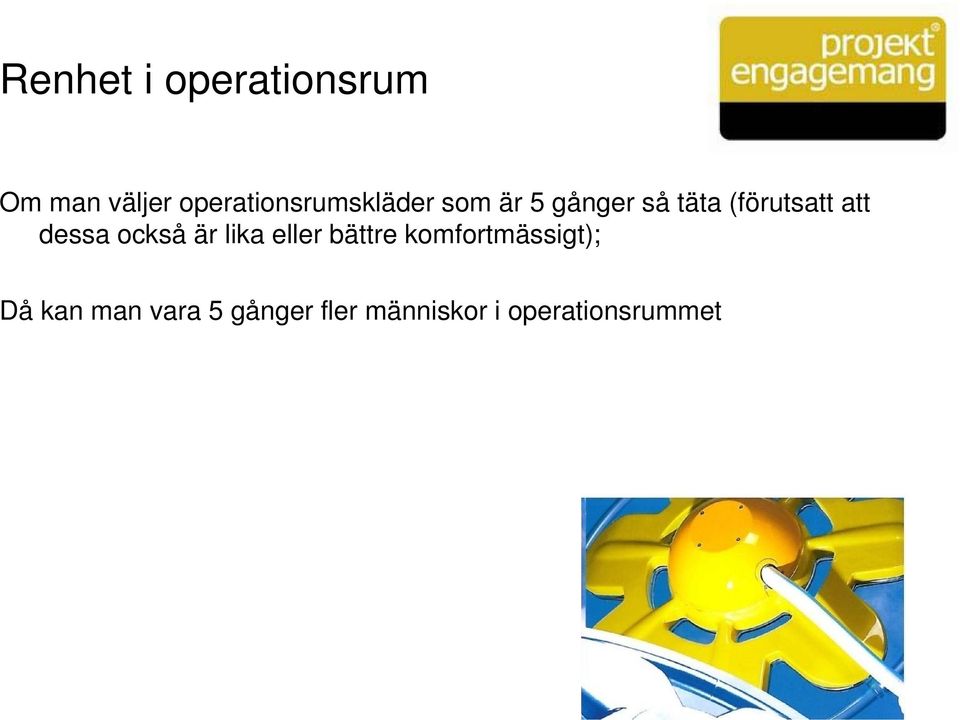

11 Renhet i operationsrum Om man väljer operationsrumskläder som är 5 gånger så täta (förutsatt att dessa också är lika eller bättre komfortmässigt); Då kan man vara 5 gånger fler människor i operationsrummet

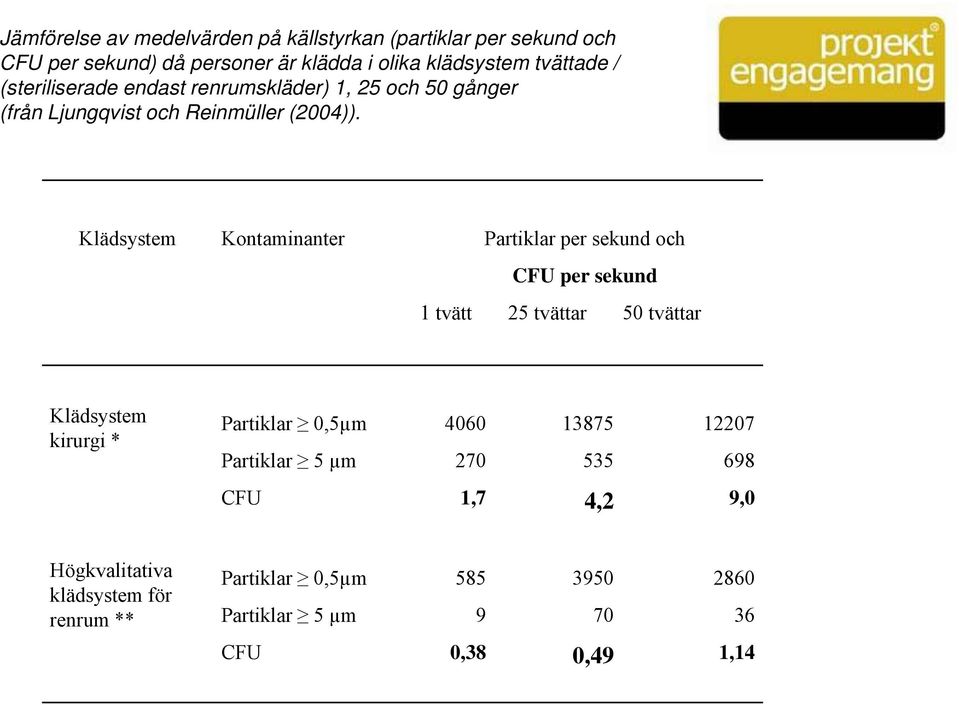

12 Jämförelse av medelvärden på källstyrkan (partiklar per sekund och CFU per sekund) då personer är klädda i olika klädsystem tvättade / (steriliserade endast renrumskläder) 1, 25 och 50 gånger (från Ljungqvist och Reinmüller (2004)). Klädsystem Kontaminanter Partiklar per sekund och CFU per sekund 1 tvätt 25 tvättar 50 tvättar Klädsystem kirurgi * Partiklar 0,5µm Partiklar 5 µm CFU 1,7 4,2 9,0 Högkvalitativa klädsystem för renrum ** Partiklar 0,5µm Partiklar 5 µm CFU 0,38 0,49 1,14

Klädsystem Kontaminanter Partiklar per sekund och CFU per sekund 1 tvätt 25 tvättar 50 tvättar Klädsystem kirurgi * Partiklar 0,5µm

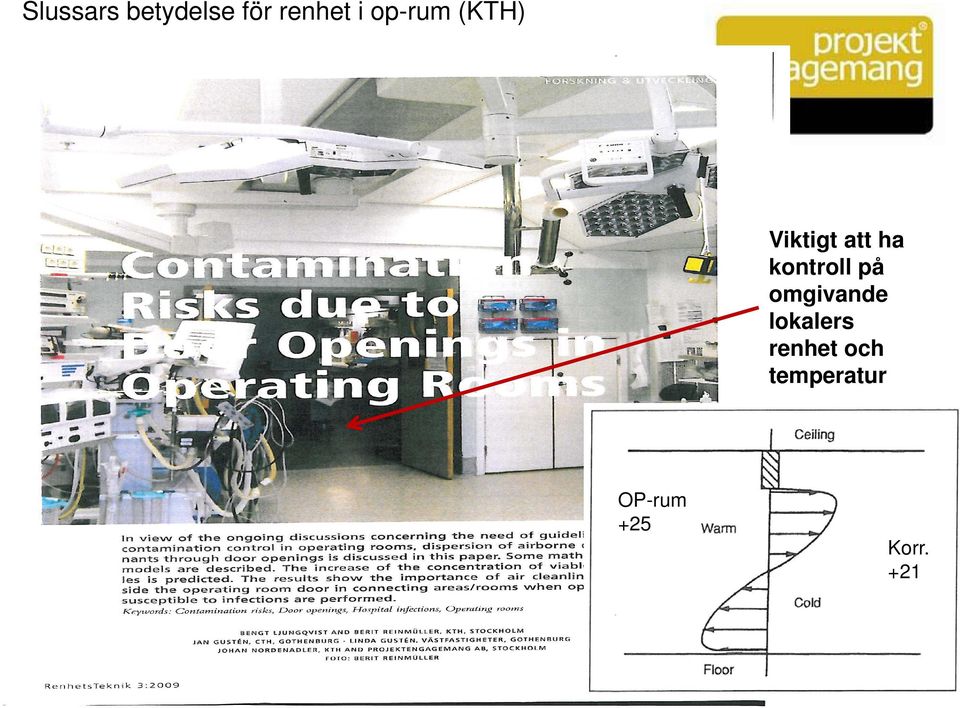

13 Slussars betydelse för renhet i op-rum (KTH) Viktigt att ha k t ll på kontroll å omgivande lokalers renhet och temperatur OP-rum +25 Korr Korr

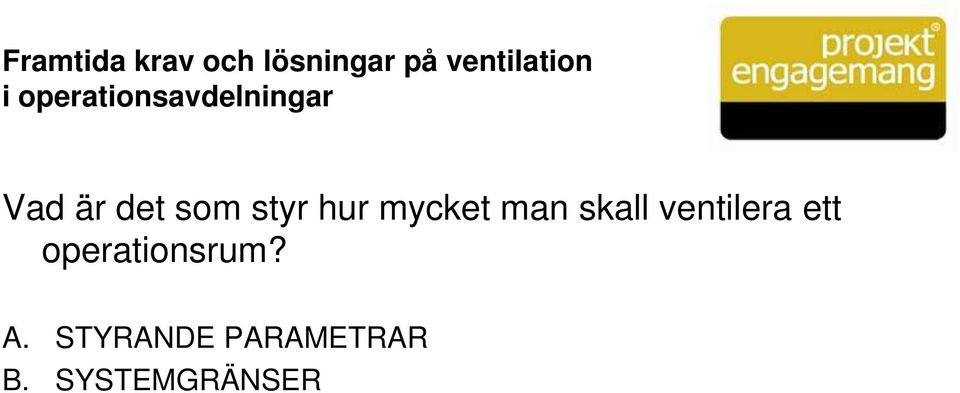

14 Framtida krav och lösningar på ventilation i operationsavdelningar Vad är det som styr hur mycket man skall ventilera ett operationsrum? A. STYRANDE PARAMETRAR B. SYSTEMGRÄNSER

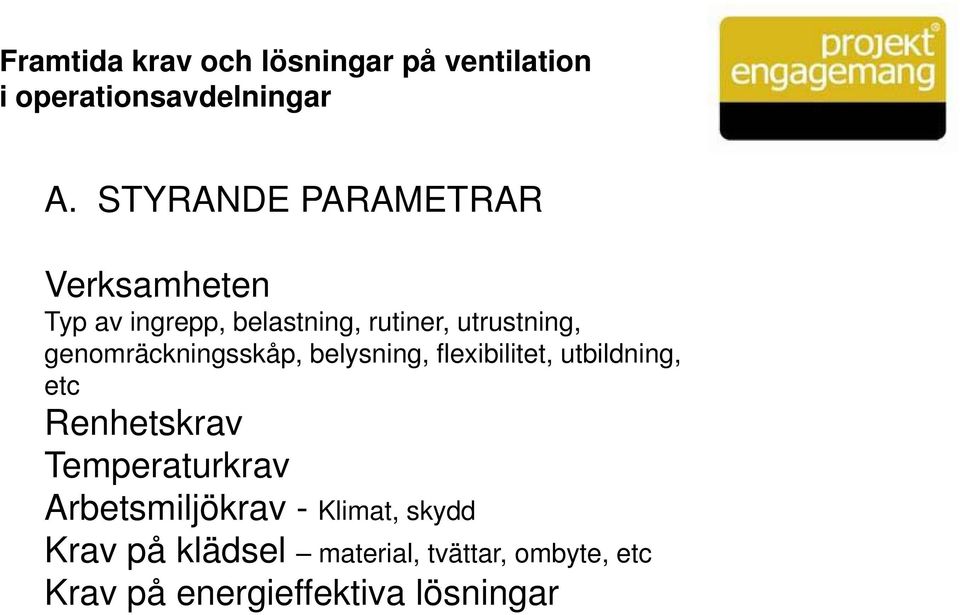

15 Framtida krav och lösningar på ventilation i operationsavdelningar A. STYRANDE PARAMETRAR Verksamheten Typ av ingrepp, belastning, rutiner, utrustning, genomräckningsskåp, belysning, flexibilitet, utbildning, etc Renhetskrav Temperaturkrav Arbetsmiljökrav - Klimat, skydd Krav på klädsel material, tvättar, ombyte, etc Krav på energieffektiva lösningar

genomräckningsskåp, belysning, flexibilitet, utbildning, etc Renhetskrav Temperaturkrav

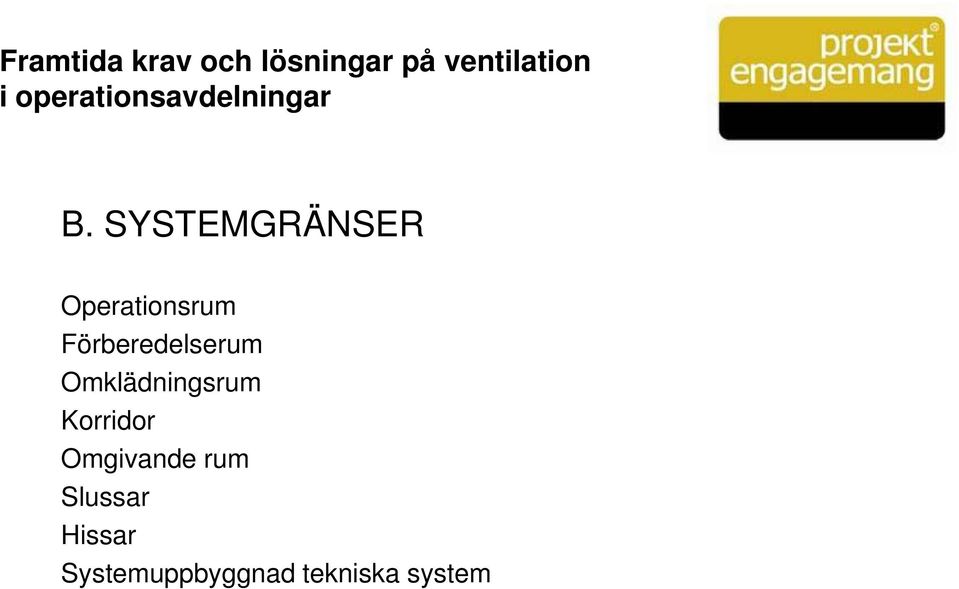

16 Framtida krav och lösningar på ventilation i operationsavdelningar B. SYSTEMGRÄNSER Operationsrum Förberedelserum Omklädningsrum Korridor Omgivande rum Slussar Hissar Systemuppbyggnad tekniska system

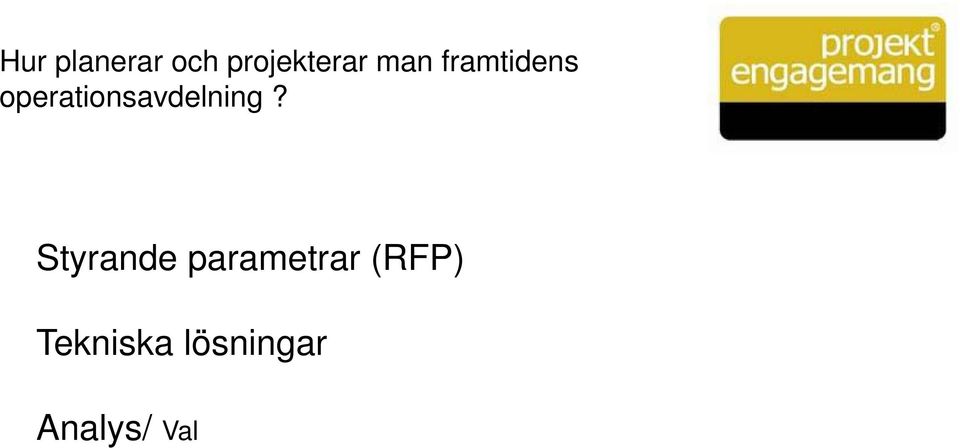

17 Hur planerar och projekterar man framtidens operationsavdelning? Styrande parametrar (RFP) Tekniska lösningar Analys/ Val
